Заземление в системах промышленной автоматизации

Вступление: почему “земля” в автоматизации — не просто болт на корпусе

В промышленной автоматизации заземление часто вспоминают в последнюю очередь: шкаф уже собран, ПЛК мигает, датчики подключены, частотник бодро свистит на пуске. А потом начинается классика жанра: аналоговый сигнал “дышит”, Modbus отваливается по праздникам, термопара показывает климат Марса, а авария возникает только тогда, когда рядом включают сварочный аппарат.

Причина не всегда в контроллере, программе или “неудачном датчике”. Нередко проблема сидит в заземлении, экранах кабелей, неправильном разделении силовых и сигнальных цепей, длинных проводниках PE/FE и случайных связях между корпусами оборудования. Для силовой электрики заземляющий проводник может выглядеть вполне прилично, но для высокочастотной помехи он уже не проводник, а антенна с характером.

Эта статья нужна тем, кто проектирует, собирает, монтирует или эксплуатирует шкафы управления, системы АСУ ТП, КИПиА, промышленные сети и щитовое оборудование. Разберём без академической пыли: какие “земли” бывают, зачем их разделяют, как подключать экраны, где помогает гальваническая развязка и какие ошибки чаще всего превращают нормальный шкаф автоматики в генератор загадок.

1. Что такое заземление в АСУ ТП

В бытовом разговоре “земля” — это один проводник с жёлто-зелёной изоляцией. В промышленной автоматизации всё интереснее: под одним словом скрываются разные задачи и разные электрические цепи.

Главная путаница возникает из-за того, что защитное заземление и сигнальная земля имеют разное назначение. Первое защищает человека. Второе помогает электронной схеме иметь общую точку отсчёта сигнала. Если смешать эти роли без понимания, система может быть безопасной с точки зрения электробезопасности, но шумной и нестабильной с точки зрения измерений и связи.

Защитное заземление: сначала безопасность

Защитное заземление не предназначено для того, чтобы “улучшить показания датчика”. Его основная задача — защита людей от поражения электрическим током. Корпуса шкафов, металлические двери, монтажные панели, корпуса приводов, двигателей и приборов должны быть надёжно связаны с защитным проводником объекта.

Даже если защитная земля вносит помехи в чувствительную электронику, от неё нельзя отказаться ради красивого графика на SCADA. Правильный путь — не отключать PE, а грамотно развести защитную, функциональную и сигнальную части, использовать гальваническую развязку, экраны, фильтры и корректное уравнивание потенциалов.

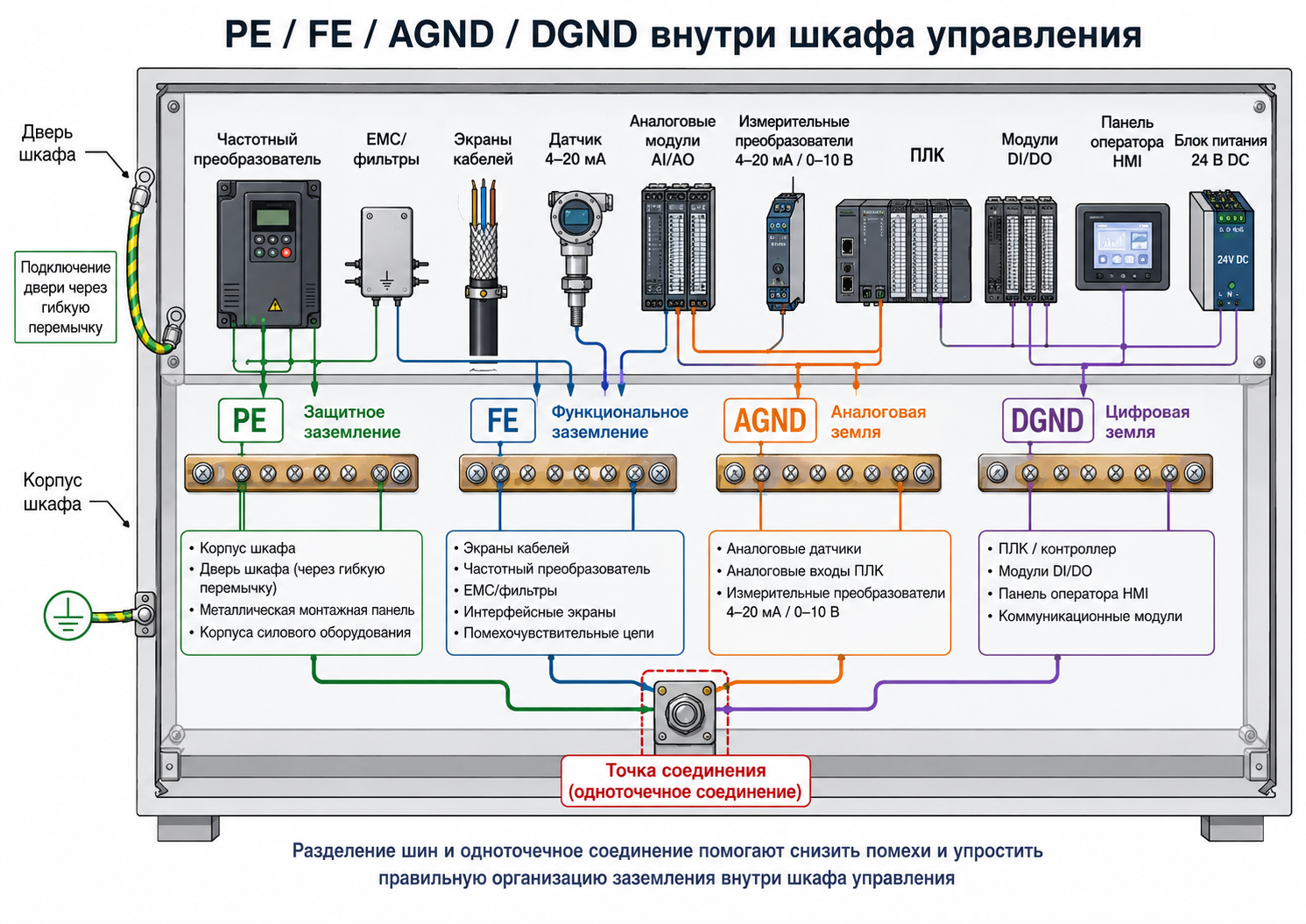

Сигнальная земля: точка отсчёта для электроники

Сигнальная земля нужна электронным цепям как общий ориентир. Для аналоговых входов это особенно критично: речь идёт о милливольтах, микроамперах, небольших изменениях сопротивления и слабых сигналах от датчиков. Цифровая часть менее чувствительна к малым изменениям уровня, но сама способна создавать импульсные помехи.

Поэтому в хорошей практике аналоговую и цифровую землю не превращают в один длинный общий провод “на все случаи жизни”. Их разделяют внутри модулей и шкафов, связывают в контролируемых точках и не пускают через сигнальную землю ток питания реле, клапанов, катушек и другой силовой мелочи, которая только кажется мелочью.

2. Почему “земля” бывает грязной

Идеальная земля в учебнике имеет нулевой потенциал в любой точке. Реальная земля в цехе так себя не ведёт. У проводников есть сопротивление и индуктивность, у шин — длина и соединения, у болтов — качество затяжки, у кабельных экранов — способ подключения. По этим путям текут рабочие, аварийные и паразитные токи, а рядом работают частотные преобразователи, контакторы, сварка, двигатели, радиосвязь и грозовые импульсы.

В результате шина заземления может оставаться достаточной для электробезопасности, но уже не быть “нулевой точкой” для точных измерений. Для датчика 4–20 мА это одно, для термопары — другое, а для высокоскоростной промышленной сети — третье. Помеха найдёт самый удобный путь. И, как правило, этот путь проходит именно там, где монтажнику было “быстрее кинуть проводок”.

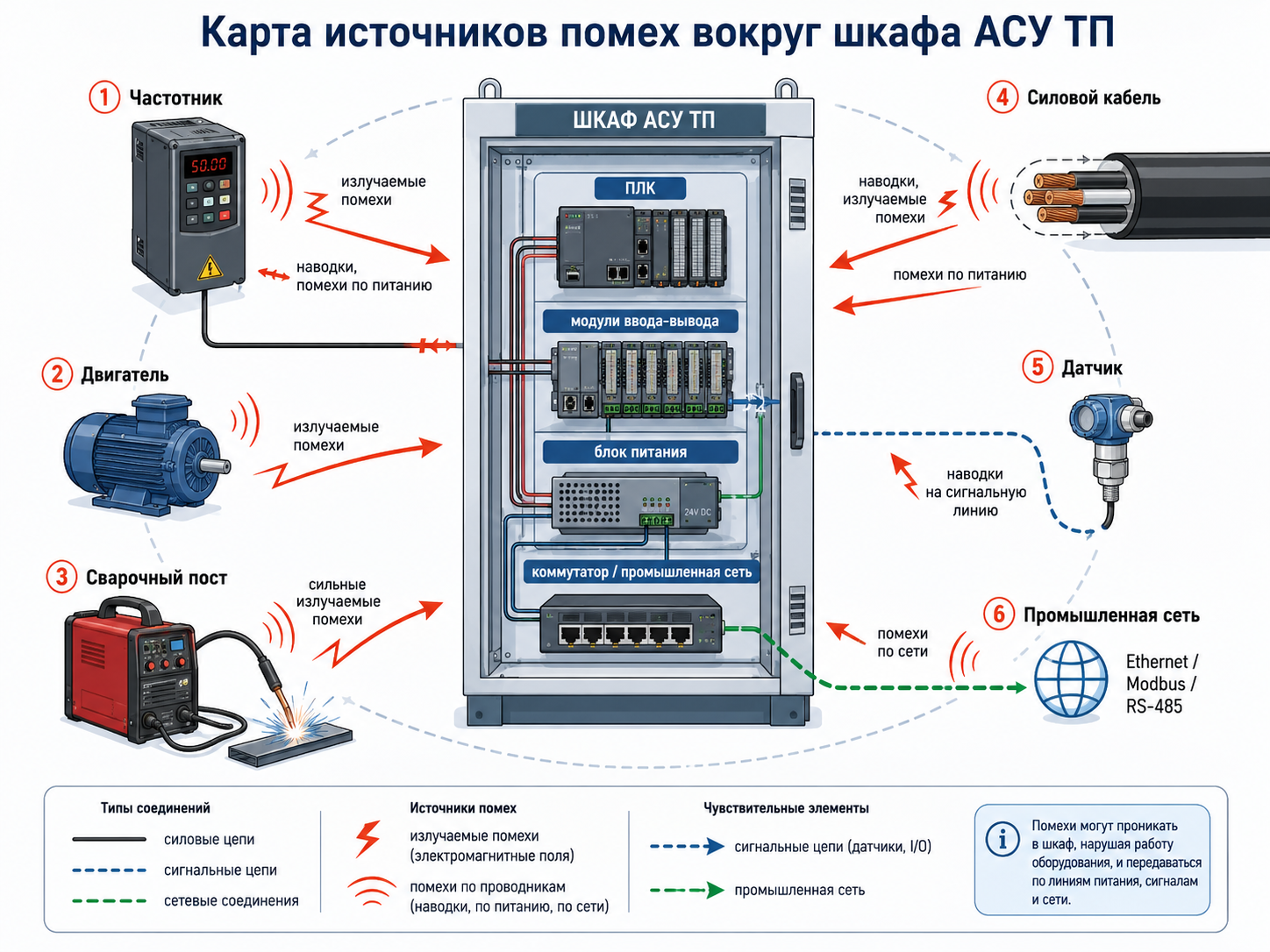

Основные источники помех

Частотные преобразователи и сервоприводы: импульсные фронты, токи утечки через EMC-фильтры, высокочастотные составляющие в кабеле двигателя.

Контакторы, реле, электромагнитные клапаны: коммутационные перенапряжения, искрение контактов, выбросы при отключении катушек.

Силовые кабели и двигатели: магнитные поля, пусковые токи, токи короткого замыкания, асимметрия нагрузок.

Сеть 220/380 В: фон 50 Гц, провалы, импульсные помехи от соседних потребителей, общие проводники питания.

Статика, гроза, длинные трассы: заряд на изолированных участках, наведённые напряжения, разность потенциалов между удалёнными точками объекта.

Плохие контакты: окисление, слабая затяжка, краска под клеммой, разнородные металлы и коррозия. Иногда один болт делает больше шума, чем весь цех.

3. Принципы правильного заземления в шкафах автоматики

Правильное заземление начинается не с выбора красивой медной шины, а с понимания токов: где течёт силовой ток, где возвращается сигнал, где должен уйти ток помехи, а где его быть не должно. Задача проектировщика — не “соединить всё со всем”, а организовать управляемые пути для рабочих, аварийных и паразитных токов.

Для шкафов управления, НКУ с автоматикой, ПЛК, HMI, систем КИПиА и распределённых узлов ввода/вывода обычно применяют несколько базовых правил.

Правило 1. PE-шина должна быть надёжной, короткой и понятной

Защитная шина в шкафу должна иметь надёжное соединение с корпусом, дверями, монтажной панелью и вводным PE-проводником. Дверь шкафа соединяют гибкой перемычкой, окрашенные поверхности в местах контакта зачищают или используют штатные контактные элементы. Каждое соединение должно быть доступно для проверки, а не спрятано под жгутом проводов “до лучших времён”.

Для PE-цепей важны сечение, механическая прочность, качество обжима наконечников, момент затяжки и отсутствие случайных последовательных соединений через петли, DIN-рейки и корпусные элементы, не предназначенные для этого.

Правило 2. Силовую и сигнальную землю не смешивают без необходимости

Катушки реле, клапаны, исполнительные механизмы, лампы сигнализации, приводы заслонок и другие “нежные силовики” лучше питать отдельными цепями, не используя общий провод аналоговых входов как возвратный провод питания. Иначе падение напряжения на общем проводнике будет складываться с измеряемым сигналом.

Практический пример: несколько модулей ввода питаются от одного источника 24 В, а общий провод одновременно используется для датчиков, реле и длинной трассы. При включении нагрузки на общем проводе появляется падение напряжения, и аналоговый вход видит не процесс, а жизнь соседней катушки.

Правило 3. Аналоговую землю защищают от цифрового и силового шума

AGND должна быть максимально “тихой”. Сюда не стоит подключать минусы питания дискретных выходов, обратные проводники релейных катушек, экраны силовых кабелей и всё, что имеет привычку щёлкать, греться и создавать импульсы.

Если модуль имеет отдельные клеммы AGND и DGND, используйте их по назначению. Не делайте внешнюю перемычку только потому, что “так быстрее прозванивается”. Производитель обычно не просто так разделил эти выводы.

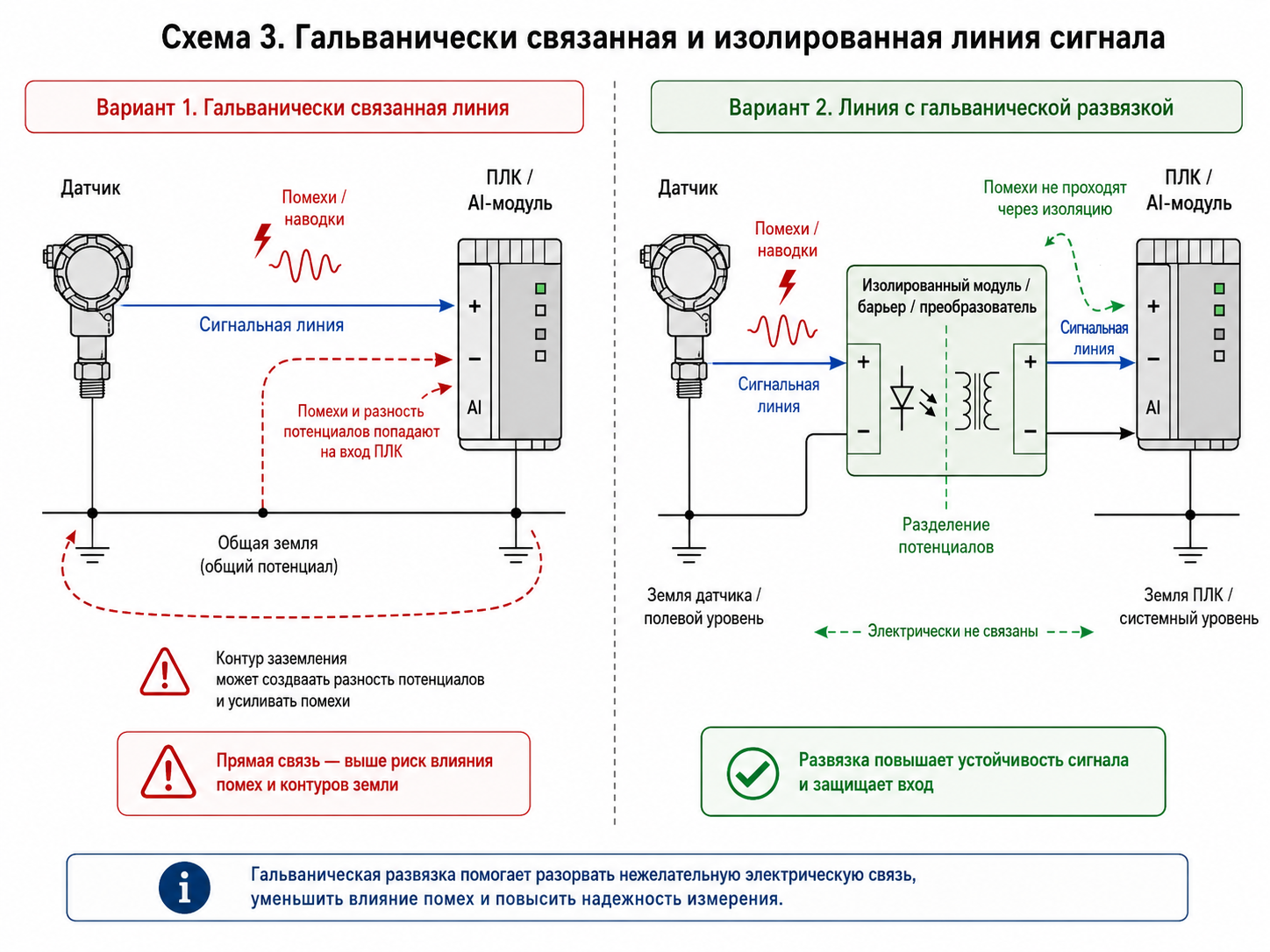

Правило 4. Гальваническая развязка — не роскошь, а инструмент

Гальваническая развязка разрывает путь для кондуктивной помехи. Она особенно полезна для длинных линий, удалённых датчиков, связи между шкафами, сигналов с разных участков объекта и оборудования, где возможна разность потенциалов.

Развязка может быть реализована в модулях ввода/вывода, преобразователях интерфейсов, изолированных источниках питания, барьерах искрозащиты, оптических линиях связи. Но важно понимать: испытательное напряжение изоляции в паспорте не равно допустимому рабочему напряжению “на каждый день”. Этот пункт часто читают слишком оптимистично, а изоляция потом обижается.

Правило 5. Контур заземления не должен становиться антенной

Замкнутые контуры большой площади собирают электромагнитные наводки. Особенно неприятно это на длинных трассах между шкафами, металлическими конструкциями, кабельными лотками и экраном кабеля, подключённым “как получилось”.

В низкочастотных измерительных цепях часто стремятся подключать экран с одной стороны, чтобы не создавать контур по экрану. В высокочастотных и EMC-задачах, наоборот, может потребоваться двустороннее подключение экрана с качественным уравниванием потенциалов. Универсального ответа “всегда с одной стороны” или “всегда с двух сторон” нет — есть тип сигнала, частота помехи, длина линии и схема объекта.

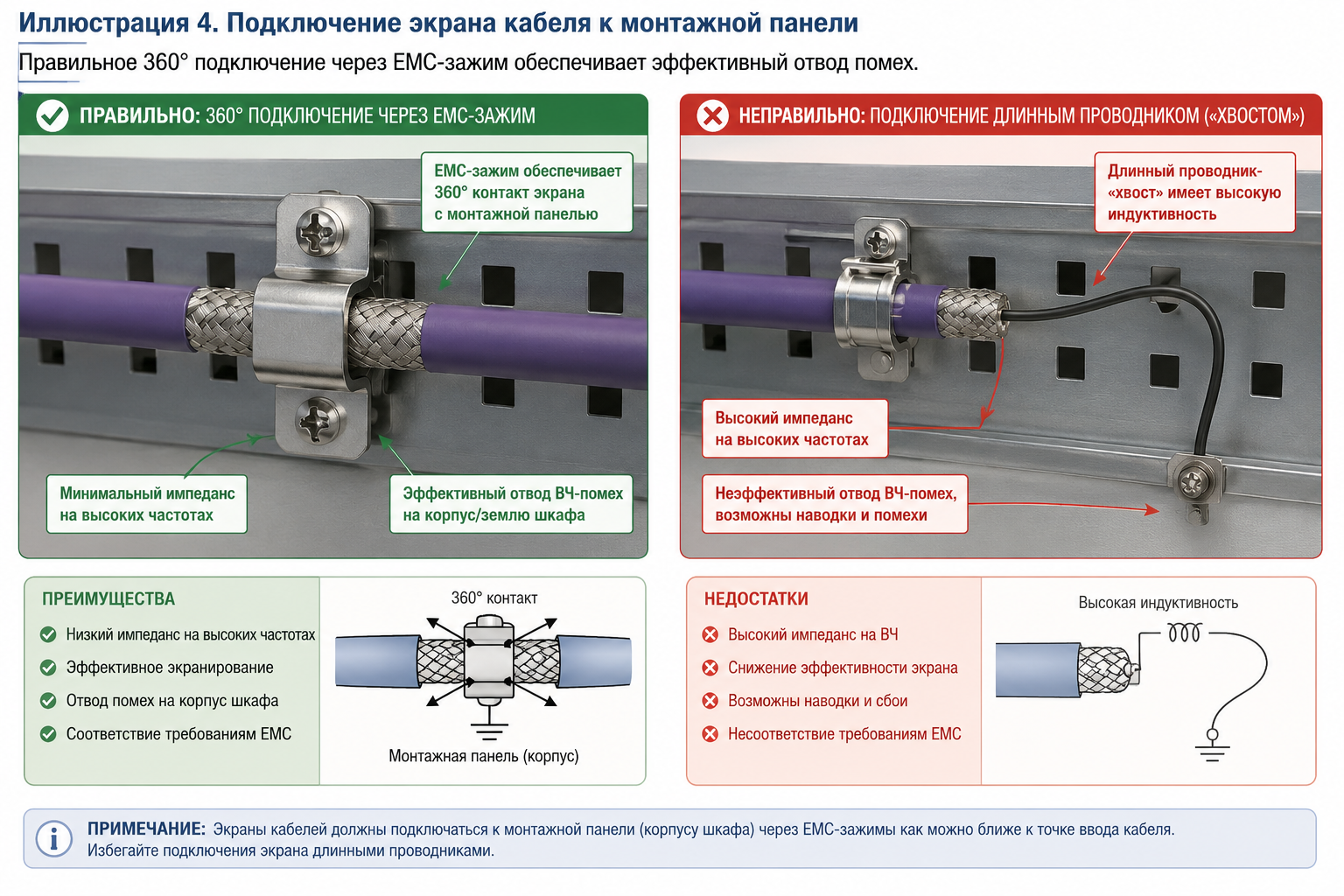

4. Как подключать экраны кабелей

Экран кабеля — это не декоративная фольга и не запасной проводник. Его задача — принять наведённую помеху и отвести её в нужную точку, не пустив в жилы сигнала. Но экран помогает только тогда, когда подключён правильно.

Классическая ошибка — свернуть экран в длинный “хвостик” и посадить его на клемму тонким проводком. На постоянном токе это может выглядеть нормально, но для высокочастотной помехи такой хвостик добавляет индуктивность и резко ухудшает эффективность экрана.

Экраны и кабельные вводы

Если кабель входит в шкаф через пластиковый ввод, а экран заканчивается внутри шкафа тонкой жилкой, часть смысла экранированного кабеля теряется. Для кабелей частотных приводов, промышленных сетей и ответственных аналоговых линий лучше использовать вводы и зажимы, которые обеспечивают контакт по окружности экрана.

Экранная шина должна иметь короткое и широкое соединение с монтажной панелью/корпусом. Широкая медная лента или штатная EMC-планка на высоких частотах обычно полезнее длинного круглого провода того же сечения.

5. Практический блок: как это выглядит на объекте

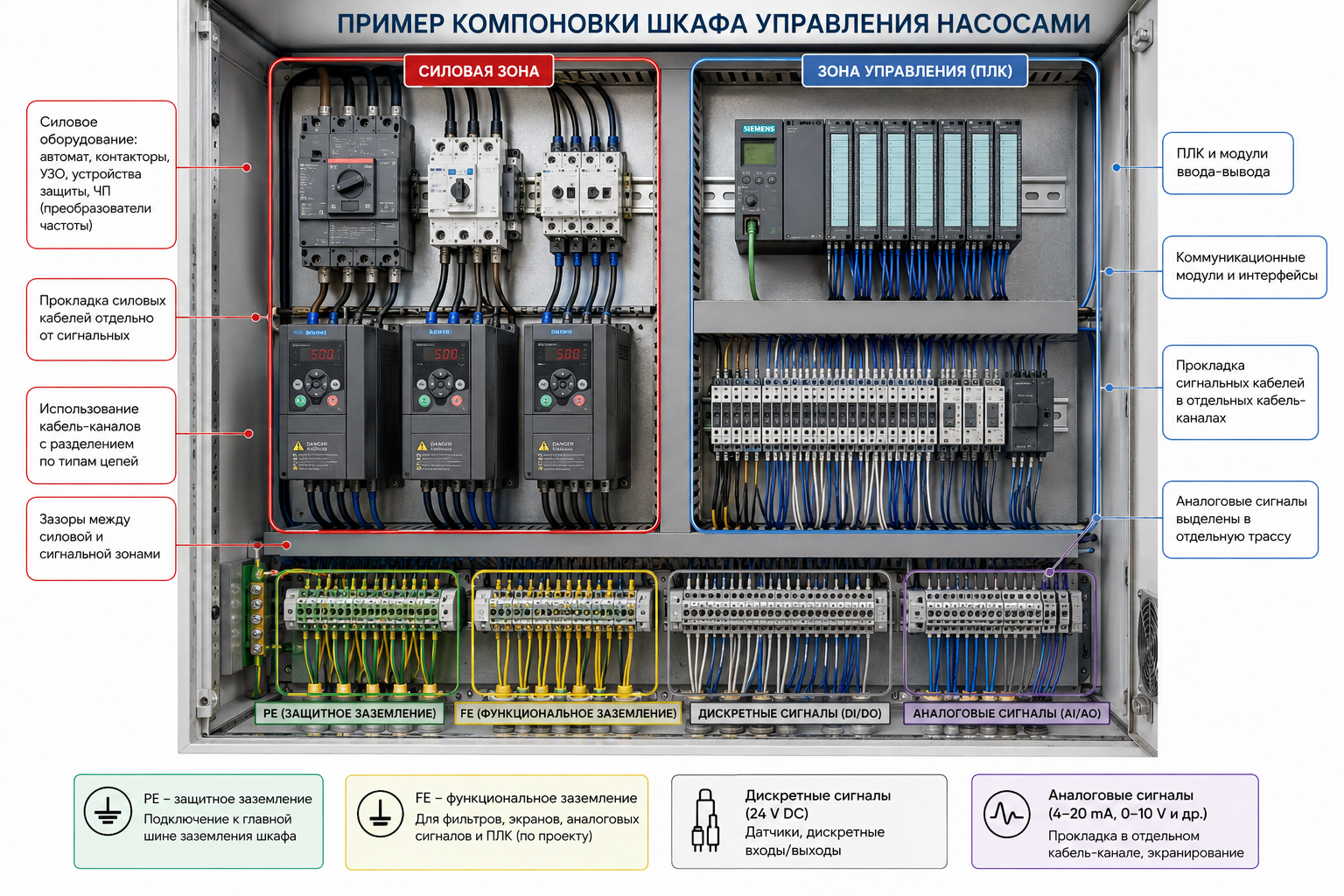

Пример 1. Шкаф управления насосной станцией

В одном шкафу находятся вводной автомат, блок питания 24 В, ПЛК, дискретные входы, релейные выходы, частотные преобразователи насосов, HMI и клеммы датчиков давления/уровня. Формально всё это “автоматика”, но по помехам это разные миры.

Практичное решение: силовые кабели двигателей вести отдельно от аналоговых линий, кабели от частотников выполнять экранированными, экраны подключать по EMC-практике, аналоговые датчики заводить на отдельную клеммную группу, а питание катушек и реле не смешивать с общим проводом измерительных цепей.

Пример 2. Датчики 4–20 мА на длинной трассе

Датчик давления установлен в поле, шкаф управления находится в другом помещении, кабель проходит по лотку рядом с силовыми линиями. Если использовать обычный неэкранированный кабель, подключить минус датчика к “общему минусу всего шкафа” и рядом посадить катушки клапанов, стабильности ждать не стоит.

Лучше применять витую пару в экране, раздельную прокладку от силовых трасс, корректное подключение экрана, защиту от импульсных перенапряжений при длинных линиях и, при необходимости, гальванически изолированный аналоговый вход или повторитель сигнала.

Пример 3. Частотный преобразователь и аналоговое задание скорости

Частотник — один из самых активных источников помех в шкафу. Он одновременно работает с силовой частью, высокочастотными фронтами, фильтрами, кабелем двигателя и цепями управления. Если аналоговое задание 0–10 В проложить рядом с выходным кабелем двигателя, результат может быть творческим, но не технологическим.

Решение: разделить трассы, использовать экранированный кабель для аналогового задания, правильно подключить экран, обеспечить качественное заземление корпуса частотника и двигателя, применить дроссели/фильтры по рекомендации производителя, а сигнальные цепи не вести в одном жгуте с U/V/W.

Пример 4. Распределённая система ввода-вывода

В больших цехах, на элеваторах, очистных сооружениях и линиях транспортировки датчики и шкафы могут быть разнесены на десятки и сотни метров. Между точками объекта возникает разность потенциалов, а кабельные трассы становятся восприимчивыми к грозовым и коммутационным импульсам.

Здесь особенно важны гальваническая развязка интерфейсов, правильное уравнивание потенциалов, защита от перенапряжений, грамотное подключение экранов, отказ от “земли через лоток” как единственной надежды и документирование всех связей между шкафами.

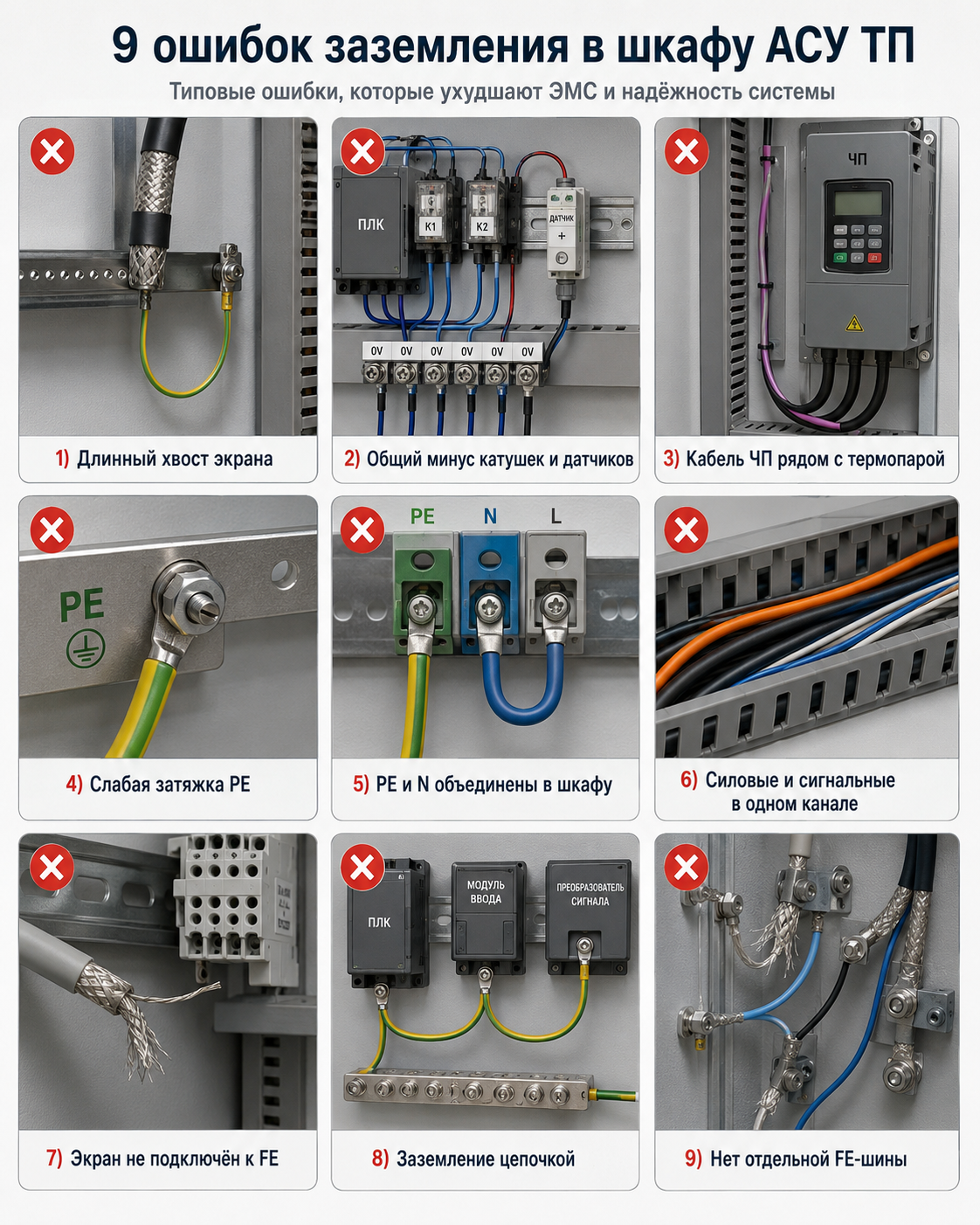

6. Типичные ошибки монтажа и проектирования

1. Использовать PE как рабочий нулевой или общий сигнальный проводник. Защитный проводник не должен становиться частью нормальной работы цепи управления.
2. Объединять минус питания 24 В, AGND, DGND, экраны и обратные проводники катушек в одной случайной клемме “потому что всё равно общий”. Не всё, что прозванивается, должно быть соединено именно так.
3. Делать длинные перемычки заземления к дверям, экранам и монтажным панелям вместо коротких, широких и механически надёжных соединений.
4. Подключать экран кабеля длинным “хвостом” вместо 360° контакта, особенно для кабелей частотников и промышленных сетей.
5. Прокладывать аналоговые, сетевые и силовые кабели в одном лотке без разделения, расстояний и экранирования.
6. Заземлять экран с двух сторон на удалённых участках без уравнивания потенциалов и анализа токов по экрану.
7. Оставлять “плавающие” изолированные части полностью без контролируемого отвода заряда, когда производитель требует привязку через сопротивление или специальные элементы.
8. Игнорировать качество контактов: краска, ржавчина, слабая затяжка, отсутствие наконечников, разнородные металлы и отсутствие маркировки.
9. Не проверять фактическую схему после монтажа. На чертеже одна точка соединения, в шкафу — пять перемычек, две случайные связи через DIN-рейку и один сюрприз за дверью.

7. Советы профессионалов: что заложить в проект и сборку

• Разделяйте зоны шкафа. Силовая часть, частотники, блоки питания, ПЛК, аналоговые модули и клеммы датчиков должны иметь понятную компоновку и кабельные каналы.
• Показывайте заземление на схемах. PE, FE, AGND, DGND, экраны и точки соединения должны быть отражены в проектной документации, а не оставлены на “монтажную интуицию”.
• Сокращайте длину заземляющих соединений. Особенно для экранов, EMC-планок, частотников и промышленных сетей.
• Используйте гальваническую развязку там, где есть расстояние и разные потенциалы. Удалённые шкафы, длинные линии датчиков, связь RS-485, переходы между объектами и слабые измерения — главные кандидаты.
• Не экономьте на кабеле и вводах. Экранированный кабель без правильного ввода и подключения экрана — как каска без ремешка: вроде есть, но работает не всегда.
• Делайте измерения и протоколы. Проверка непрерывности защитных проводников, сопротивления соединений, петли “фаза-нуль”, качества контактов и фактической схемы снижает риск скрытых дефектов.
• Учитывайте рекомендации производителя. У ПЛК, частотников, модулей ввода-вывода, барьеров и сетевого оборудования есть требования к заземлению. Их стоит читать до ПНР, а не после третьей ночной аварии.

8. Чек-лист проверки заземления в системе АСУ ТП

9. Когда пора звать инженера, а не искать “магическую перемычку”

Есть ситуации, где простые советы уже не спасают. Например, система работает нестабильно только при запуске частотников, аналоговые значения прыгают при включении соседней линии, связь между шкафами отваливается в грозу, а замена ПЛК и датчиков ничего не меняет. Это признаки системной проблемы: маршруты кабелей, экраны, уравнивание потенциалов, выбор интерфейсов и защита от перенапряжений требуют инженерного анализа.

Опасный путь — последовательно добавлять перемычки “куда-нибудь на землю” до тех пор, пока сегодня не стало лучше. Завтра объект может запуститься в другом режиме, включится другой привод, поменяется влажность или появится новый источник помех — и система снова начнёт жить своей жизнью. Правильнее найти путь помехи, источник, восприимчивую цепь и устранить причину, а не лечить симптомы медной проволокой.

Заключение

Заземление в системах промышленной автоматизации — это не отдельная “электрическая мелочь”, а часть архитектуры АСУ ТП. Оно одновременно отвечает за безопасность людей, устойчивость ПЛК и модулей ввода-вывода, точность аналоговых измерений, работу промышленных сетей и электромагнитную совместимость оборудования.

Хорошая система заземления не бросается в глаза: шкаф просто работает, данные не скачут, связь не пропадает, частотники не мешают датчикам, а персонал защищён. Плохая — напоминает о себе регулярно, обычно ночью, на пусконаладке или при визите заказчика. Закон техники, увы, без чувства такта.
