Выбор частотного преобразователя: пошаговая инструкция

Пошаговая инструкция: от таблички двигателя и характера нагрузки до ЭМС, торможения и интеграции в АСУ ТП

Частотный преобразователь выбирают не по принципу «двигатель 15 кВт — значит и частотник 15 кВт». Номинальная мощность нужна для первого приближения, но окончательное решение определяют ток двигателя, перегрузочная способность привода, момент нагрузки, время разгона и торможения, условия монтажа и требования к управлению. Ниже — практический алгоритм, который помогает подобрать ПЧ без лишнего запаса и без неприятных сюрпризов на пусконаладке.

Что такое частотный преобразователь

Частотный преобразователь (ПЧ, VFD, variable frequency drive) — силовое электронное устройство, которое формирует для электродвигателя напряжение с регулируемыми частотой и амплитудой. Изменяя частоту, привод управляет скоростью вращения; изменяя напряжение и алгоритм управления током, поддерживает требуемый магнитный поток и момент.

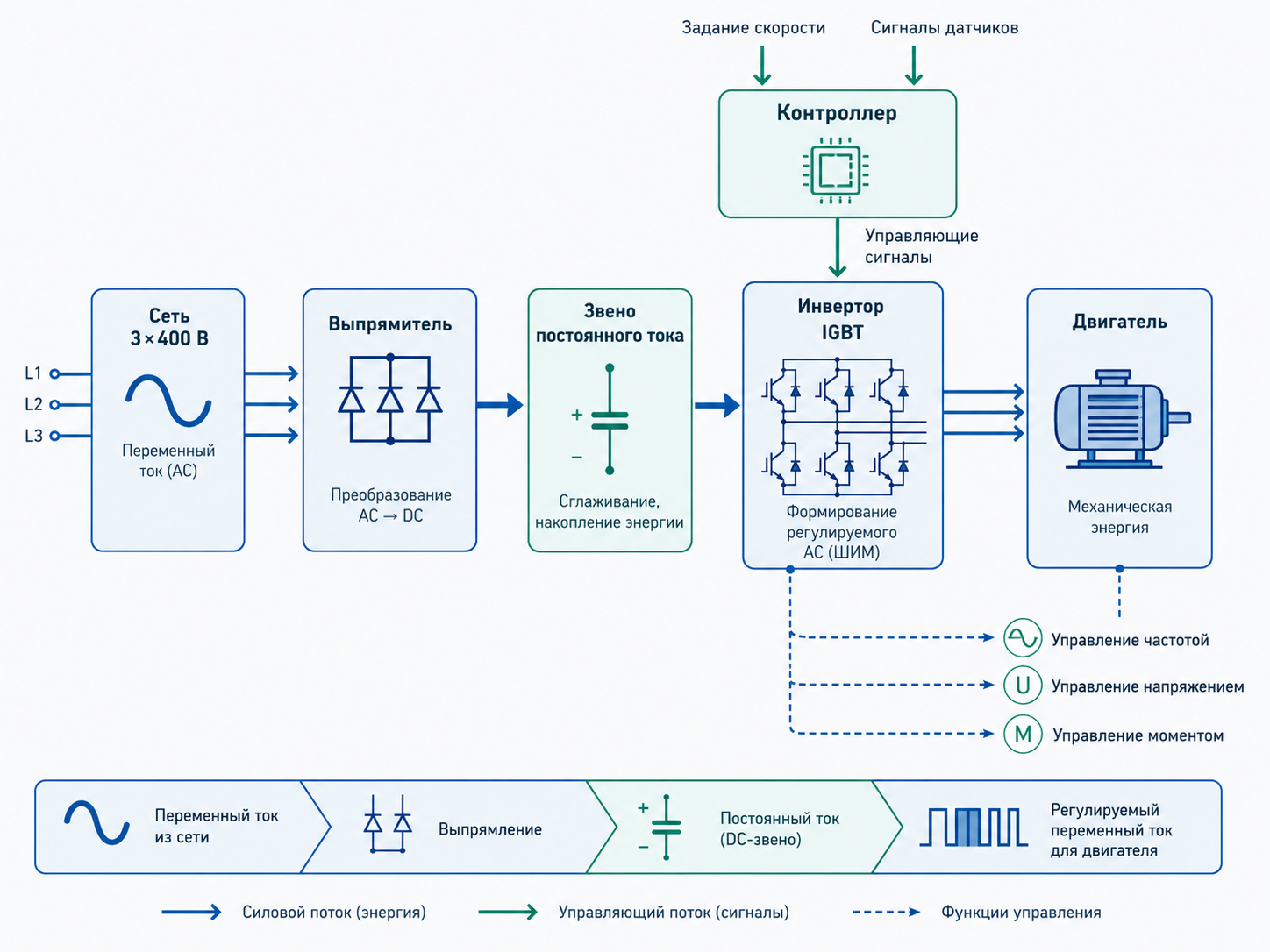

В наиболее распространенной схеме сетевое переменное напряжение сначала выпрямляется, затем сглаживается в звене постоянного тока, после чего инвертор на силовых транзисторах формирует импульсное трехфазное напряжение для двигателя. На клеммах ПЧ это не идеальная синусоида, а широтно-импульсно-модулированный сигнал. Ток двигателя получается значительно ближе к синусоидальному за счет индуктивности обмоток, но быстрые фронты напряжения необходимо учитывать при выборе кабеля, двигателя и выходных фильтров.

Что дает частотное регулирование

• плавный пуск и ограничение пускового тока без ударной коммутации двигателя напрямую к сети;
• регулирование скорости, производительности, давления, расхода или натяжения;
• поддержание момента на низких оборотах при подходящем алгоритме управления;
• управляемое торможение и точная остановка;
• защита двигателя и диагностика привода;
• интеграция с ПЛК, панелью оператора и SCADA по дискретным, аналоговым и цифровым каналам;
• снижение энергопотребления в приложениях, где технологическая потребность меняется во времени.

Особенно заметный энергетический эффект возможен у центробежных насосов и вентиляторов. В идеализированной области действия законов подобия расход приблизительно пропорционален скорости, напор — квадрату скорости, а мощность на валу — кубу скорости. Но система с большим статическим напором, узким рабочим диапазоном или неправильно выбранным насосом требует расчета по реальной характеристике, а не обещаний «экономии до бесконечности».

Что нужно выяснить до выбора ПЧ

Хороший подбор начинается не с каталога производителя, а с исходных данных. Минимальный набор — табличка двигателя, описание механизма и параметры сети. Для действующего оборудования полезны измерения тока в установившемся режиме и во время наиболее тяжелого технологического цикла.

1. Данные электродвигателя

• тип двигателя: асинхронный с короткозамкнутым ротором, синхронный с постоянными магнитами, синхронно-релактансный или другой;
• номинальная мощность на валу P2, кВт;
• номинальное напряжение и схема соединения обмоток Δ/Y;
• номинальный ток, А;
• частота, скорость вращения, число полюсов;
• коэффициент мощности cos φ и КПД — полезны для проверки расчета;
• режим работы, класс изоляции, способ охлаждения, наличие термодатчиков;
• допустимость питания от преобразователя и требования к изоляции.

2. Характер нагрузки

Привод должен обеспечить не только киловатты, но и момент во всем диапазоне скоростей. Для предварительного анализа нагрузки удобно разделять на несколько групп.

3. Требования технологического процесса

• минимальная и максимальная скорость;
• требуемый момент на пуске и на малой скорости;
• время разгона и торможения;
• частота пусков и остановов;
• точность поддержания скорости, давления, расхода или положения;
• необходимость реверса, подхвата вращающегося двигателя, автоматического перезапуска;
• аварийные режимы и безопасная реакция на отказ.

4. Параметры питающей сети

• число фаз и номинальное напряжение;
• допустимый диапазон напряжения и частоты;
• мощность источника, ток короткого замыкания, наличие генератора или трансформатора малой мощности;
• качество электроэнергии, несимметрия фаз, провалы и перенапряжения;
• требования по гармоникам и электромагнитной совместимости;
• система заземления и условия применения устройств защитного отключения.

Пошаговый алгоритм выбора частотного преобразователя

Шаг 1. Убедиться, что двигатель совместим с частотным регулированием

Стандартный асинхронный двигатель часто можно питать от ПЧ, но слово «можно» не отменяет проверку. На малых оборотах собственный вентилятор двигателя охлаждает хуже. При длинном кабеле и высоком напряжении возрастают пиковые напряжения на выводах обмотки. На крупных машинах и при неблагоприятной системе заземления могут появляться подшипниковые токи. Для продолжительной работы на низкой скорости может потребоваться независимая вентиляция, термодатчики и ограничение момента.

Если двигатель синхронный с постоянными магнитами или синхронно-релактансный, выбирают ПЧ, который прямо поддерживает данный тип машины и соответствующий способ идентификации параметров. Подключение «как обычного асинхронника» — плохой эксперимент, особенно на дорогом оборудовании.

Шаг 2. Выбрать класс входного напряжения

Класс напряжения ПЧ должен соответствовать сети и обмоткам двигателя. Типовые варианты — 1×200–240 В с выходом 3×200–240 В, 3×200–240 В, 3×380–480 В и высоковольтные исполнения. Формулировка «220/380 В» на табличке двигателя обычно означает возможность соединения Δ/Y: для питания 3×220 В обмотки соединяют треугольником, для 3×380 В — звездой. Но всегда проверяют конкретную табличку и паспорт.

Шаг 3. Подбирать по выходному току, а не только по кВт

Номинальная мощность в каталоге удобна для навигации, но окончательный выбор выполняют по выходному току. Требуемый непрерывный ток ПЧ должен покрывать ток двигателя в наиболее тяжелом установившемся режиме. Затем проверяют перегрузку: сколько процентов номинального тока преобразователь допускает и как долго, с каким временем восстановления и при какой температуре.

Для предварительной оценки тока трехфазного двигателя можно использовать выражение: I ≈ P2 / (√3 × U × η × cos φ), где P2 — механическая мощность на валу. Но паспортный ток двигателя надежнее расчетной оценки, а измеренный ток действующего механизма помогает понять реальную загрузку.

• Normal duty / variable torque — обычно для насосов и вентиляторов, с умеренной перегрузкой;
• Heavy duty / constant torque — для конвейеров, смесителей, экструдеров и других механизмов с постоянным моментом;
• специальные режимы — для подъемных механизмов, центрифуг, прессов и высокодинамичных приводов.

Шаг 4. Учесть снижение номинальных характеристик

Каталожный ток действует при заданных производителем условиях. При высокой температуре, высоте над уровнем моря, повышенной частоте коммутации, плотной установке в шкафу, длинных моторных кабелях и некоторых типах фильтров допустимый выходной ток может снижаться. Поэтому сравнивать нужно не «ток на обложке», а допустимый ток после всех коэффициентов снижения.

• температура внутри шкафа, а не температура в помещении;
• высота установки;
• частота ШИМ и требования к акустическому шуму двигателя;
• тип корпуса и направление вентиляционных потоков;
• количество ПЧ в одном отсеке и тепловыделение других аппаратов;
• наличие входных/выходных фильтров и реакторов.

Шаг 5. Проверить момент на пуске и диапазон скоростей

Для вентиляторной нагрузки часто достаточно скалярного управления U/f. Для конвейера, дозатора или экструдера полезно бездатчиковое векторное управление. Для точного момента около нулевой скорости, позиционирования и подъемных механизмов может потребоваться обратная связь по энкодеру и специализированный привод.

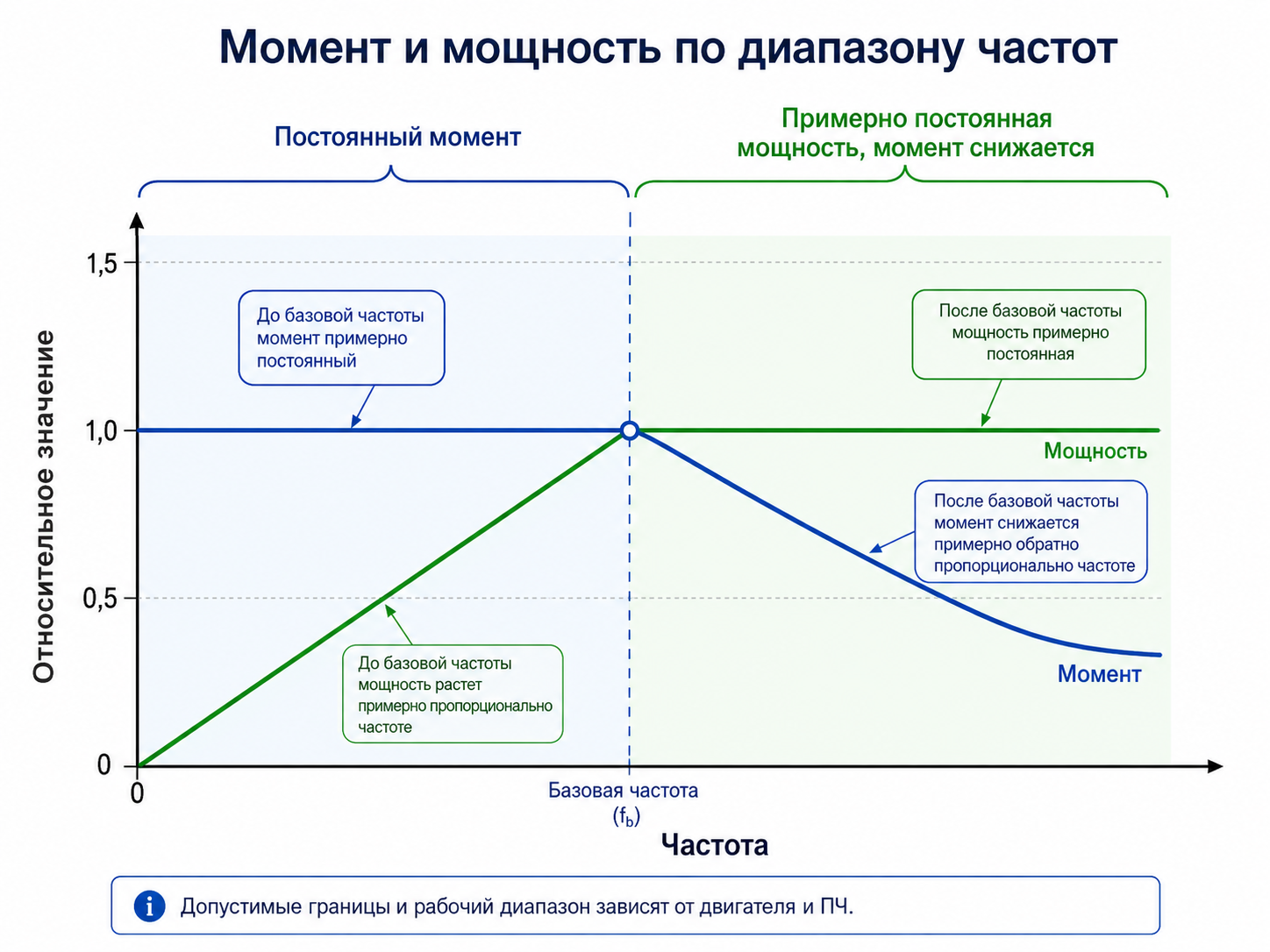

Ниже базовой частоты двигатель обычно работает в зоне примерно постоянного момента: напряжение изменяется вместе с частотой. Выше базовой частоты напряжение уже ограничено сетью, начинается ослабление поля, доступный момент уменьшается. Поэтому разгон выше 50 Гц нельзя считать бесплатным способом получить больше производительности: нужно проверить механику, подшипники, балансировку и характеристику момента.

Шаг 6. Рассчитать разгон, торможение и энергию

Короткий разгон требует повышенного момента, а значит — тока. Если механизм тяжелый и инерционный, ПЧ может быть выбран правильно по установившемуся току, но уходить в перегрузку на каждом пуске. Решение — увеличить время разгона, снизить механическую нагрузку на пуске, выбрать более перегрузочный привод или изменить двигатель и передачу.

При торможении двигатель становится генератором, а энергия возвращается в звено постоянного тока. Дальше есть четыре сценария: свободный выбег, торможение постоянным током для отдельных задач, рассеивание энергии на тормозном резисторе или возврат энергии в сеть через рекуперативный привод. Выбор зависит от инерции, времени торможения и частоты циклов.

Шаг 7. Определить способ управления и обратную связь

• управление с клавиатуры ПЧ — для наладки и простых локальных задач;
• дискретные входы — пуск, стоп, реверс, выбор фиксированной скорости, сброс аварии;
• аналоговое задание 0–10 В или 4–20 мА — скорость, давление, расход;
• встроенный PID — поддержание технологического параметра без отдельного регулятора;
• RS-485/Modbus RTU, PROFIBUS, PROFINET, EtherNet/IP, CANopen и другие сети — для АСУ ТП;
• энкодер или резольвер — для высокой точности скорости, момента или положения.

Протокол связи выбирают не ради красивой строчки в каталоге. Нужно заранее определить, какие команды и данные будут обмениваться с ПЛК: слово управления, задание скорости, фактическая частота, ток, момент, состояние, код аварии, счетчики энергии и диагностические параметры. Также проверяют доступность EDS/GSD/GSDML-файлов и готовых функциональных блоков для контроллера.

Шаг 8. Выбрать функции безопасности

Обычная команда «Стоп» по дискретному входу не является гарантированным безопасным отключением момента. Для машин с требованиями функциональной безопасности рассматривают STO и, при необходимости, SS1, SLS и другие функции. Архитектуру безопасности определяют оценкой риска и проектом, а не наличием зеленого значка в буклете.

Шаг 9. Проверить условия эксплуатации и исполнение

• степень защиты корпуса и размещение: внутри шкафа, на стене, рядом с двигателем, на открытой площадке;
• температура, влажность, конденсат, пыль, агрессивные пары, вибрация;
• климатическое исполнение шкафа и необходимость обогрева/охлаждения;
• допустимая ориентация и монтажные зазоры;
• ремонтопригодность, доступ к вентиляторам и конденсаторам;
• резервирование, байпас, съемная панель, удаленная диагностика.

Преобразователь с IP20 внутри правильно рассчитанного шкафа часто надежнее, чем устройство с высоким IP, установленное без учета нагрева. Степень защиты не заменяет тепловой расчет: герметичный шкаф хорошо не пропускает пыль и так же хорошо удерживает тепло.

Шаг 10. Согласовать защиту, коммутацию и кабели

На входе ПЧ устанавливают аппараты, предусмотренные проектом и руководством производителя: автоматический выключатель или предохранители, коммутационный аппарат, при необходимости сетевой реактор, ЭМС-фильтр и устройство защиты от перенапряжений. Номиналы выбирают по входному току и данным производителя, а не по току двигателя напрямую.

• контактор на входе используют для изоляции и аварийного отключения, но не для частых штатных пусков;
• контактор между ПЧ и двигателем должен быть предусмотрен схемой, иметь блокировки и не размыкаться под током без разрешенного алгоритма;
• конденсаторы компенсации реактивной мощности нельзя подключать на выход ПЧ;
• моторный кабель, экран, PE-проводники и способ заделки должны соответствовать требованиям ЭМС;
• тип устройства защитного отключения выбирают с учетом токов утечки и рекомендаций производителя ПЧ.

Подбор ПЧ для типовых механизмов

Насосы и вентиляторы

Для центробежного насоса или вентилятора обычно важны режим переменного момента, встроенный PID, спящий режим, автоматический перезапуск, подхват вращающегося двигателя, пропуск резонансных частот и каскадное управление несколькими агрегатами. Водоснабжение требует контроля сухого хода и давления, вентиляция — учета противопожарных алгоритмов и взаимодействия с системой автоматики здания.

• выходной ток ПЧ не ниже номинального тока двигателя после снижения характеристик;
• проверка рабочей точки насоса и минимально допустимой скорости;
• датчик давления или расхода с корректным диапазоном и сигналом;
• защита от сухого хода, кавитации, обрыва ремня или потери нагрузки;
• переключение рабочих и резервных насосов по наработке.

Конвейеры, транспортеры и смесители

Здесь чаще нужен постоянный момент, контролируемый пуск под нагрузкой и устойчивость к кратковременным перегрузкам. Для длинного конвейера важны S-образные рампы, контроль пробуксовки и последовательный запуск секций. Для смесителя — возможность выдержать вязкий продукт и не «сдаться» при кратковременном росте момента.

• режим heavy duty и подходящая перегрузочная способность;
• бездатчиковое или замкнутое векторное управление;
• автоматическая идентификация двигателя;
• контроль момента как признак заклинивания или перегрузки;
• тормозной резистор при необходимости быстрого останова.

Дробилки, прессы, центрифуги

Мощность двигателя здесь редко рассказывает всю историю. Дробилка дает ударные пики, пресс — жесткий цикл, центрифуга — большую инерцию. Нужны диаграмма момента, длительность цикла, количество пусков в час и расчет энергии торможения. Иногда правильным решением будет не увеличение ПЧ, а изменение передаточного отношения, времени разгона или технологической последовательности.

Краны, тали и лебедки

Подъемные механизмы требуют специализированного решения: управление механическим тормозом, преднамагничивание двигателя, удержание момента около нулевой скорости, контроль энкодера, безопасные функции и расчет рекуперации. Использовать обычный насосный ПЧ на подъеме только потому, что «по киловаттам подходит», — экономия, которая обычно заканчивается повторной покупкой.

Один ПЧ на несколько двигателей

Групповое питание возможно не во всех режимах. Обычно двигатели работают одновременно с одинаковой частотой, а суммарный ток с учетом режима и коэффициентов должен быть в пределах ПЧ. Каждый двигатель требует собственной защиты от перегрузки, потому что ПЧ видит только суммарный ток. Автоматическая идентификация и точное векторное управление группой ограничены. Подключение и отключение отдельных двигателей на работающий выход допускается только при наличии специальной схемы и разрешения производителя.

Монтаж и электромагнитная совместимость

ПЧ — источник высокочастотных помех и одновременно чувствительное электронное устройство. Поэтому «все подключено по схеме, но датчик прыгает и связь падает» чаще всего означает проблему монтажа, а не мистику.

Экранирование и заземление

• использовать рекомендованный симметричный экранированный моторный кабель;

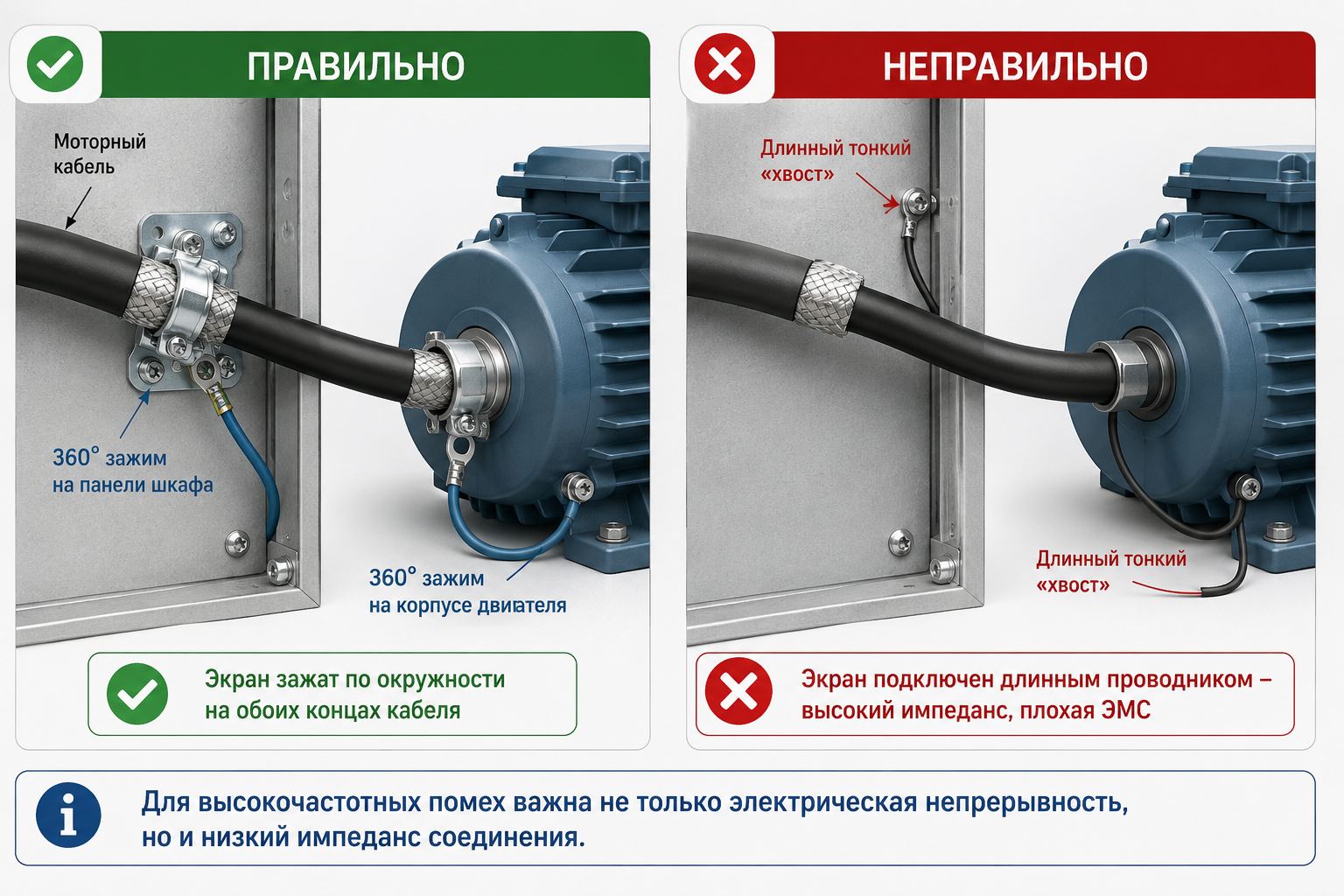

• подключать экран по окружности 360° через EMC-зажим, а не длинным проводником-хвостом;
• обеспечивать короткие и широкие высокочастотные соединения PE;
• разносить моторные и сигнальные кабели, пересекать их под прямым углом;
• не вести аналоговые сигналы и энкодер рядом с выходом ПЧ;
• обеспечивать уравнивание потенциалов между шкафом, двигателем и механизмом.

Когда нужны входные и выходные устройства

Тепловой расчет шкафа с ПЧ

Потери преобразователя превращаются в тепло внутри шкафа. К ним добавляются потери реакторов, фильтров, трансформаторов и коммутационной аппаратуры. Для расчета нужны данные производителя о тепловыделении при заданной нагрузке. Далее проверяют естественную вентиляцию, вентиляторы, теплообменник или кондиционер, а также реальную температуру воздуха на входе ПЧ.

• не располагать горячий выходной поток нижнего ПЧ на воздухозабор верхнего;
• соблюдать монтажные расстояния и не перекрывать вентиляционные каналы;
• разделять силовую и слаботочную зоны;
• предусматривать замену вентиляторов и доступ к клеммам;
• контролировать загрязнение фильтров шкафа.

Типичные ошибки при выборе и подключении

• Выбор только по мощности двигателя. Проверяйте номинальный ток, цикл перегрузки, момент и снижение характеристик.
• Путаница между однофазным входом и однофазным мотором. Большинство ПЧ предназначено для трехфазного двигателя.
• Насосный режим для тяжелого конвейера. Выбирайте класс нагрузки и перегрузочную способность по механизму.
• Игнорирование охлаждения двигателя на малых оборотах. Применяйте независимую вентиляцию, термодатчики или ограничение длительного момента.
• Слишком короткое время торможения. Рассчитайте энергию, тормозной резистор или рекуперативное решение.
• Длинный моторный кабель без проверки. Сверьте максимально допустимую длину и необходимость dU/dt- или синусного фильтра.
• Экран кабеля подключен «хвостом». Используйте 360° заделку и низкоимпедансное PE-соединение.
• Контактор на выходе используется как обычный пускатель. Пуск и останов выполняйте командами ПЧ; коммутацию выхода согласуйте с производителем.
• Конденсаторы компенсации на выходе ПЧ. Их подключение может вызвать аварии и повреждение инвертора.
• Автоматический перезапуск включен без анализа риска. После восстановления питания механизм не должен неожиданно запуститься.
• Завышенный ПЧ без настройки защиты двигателя. Введите реальные данные двигателя и используйте термодатчики при необходимости.
• Подмена проектирования списком опций. ПЧ, фильтр, кабель, двигатель, шкаф и алгоритм должны быть согласованы как единая система.

Практические примеры подбора

Пример 1. Центробежный насос 15 кВт

Исходные данные: двигатель 15 кВт, 3×400 В, номинальный ток 29 А; регулирование давления; плавный режим без частых пусков; температура внутри шкафа до 40 °C. Выбирают ПЧ класса 400 В, рассчитанный на насосно-вентиляторную нагрузку, с непрерывным выходным током не менее 29 А при фактической температуре. Проверяют встроенный PID, вход 4–20 мА, спящий режим, автоматическое чередование насосов и связь с ПЛК. Если в шкафу ожидается 50 °C, берут данные по снижению тока и при необходимости переходят на следующий типоразмер или улучшают вентиляцию.

Пример 2. Конвейер 7,5 кВт с пуском под нагрузкой

Исходные данные: двигатель 7,5 кВт, 16 А; постоянный момент; пуск с заполненной лентой; разгон 8 с; возможны кратковременные закусывания. Нужен ПЧ в режиме heavy duty с выходным током не менее 16 А и перегрузочной характеристикой, покрывающей пуск и технологические пики. Предпочтительно бездатчиковое векторное управление, автоматическая идентификация двигателя, контроль момента и S-образная рампа. Если расчет показывает превышение допустимого тока на разгоне, сначала проверяют механику и увеличивают время разгона, а не сразу удваивают мощность ПЧ.

Пример 3. Центрифуга 22 кВт с быстрым остановом

Исходные данные: двигатель 22 кВт; высокая инерция; разгон 60 с; останов 25 с; 6 циклов в час. Помимо выходного тока и перегрузки рассчитывают кинетическую энергию вращающихся масс и мощность торможения. Если энергия не может рассеяться в естественных потерях, выбирают тормозной модуль и резистор с допустимой импульсной и средней мощностью либо рекуперативный привод. Без такого расчета ПЧ будет отключаться по перенапряжению звена постоянного тока.

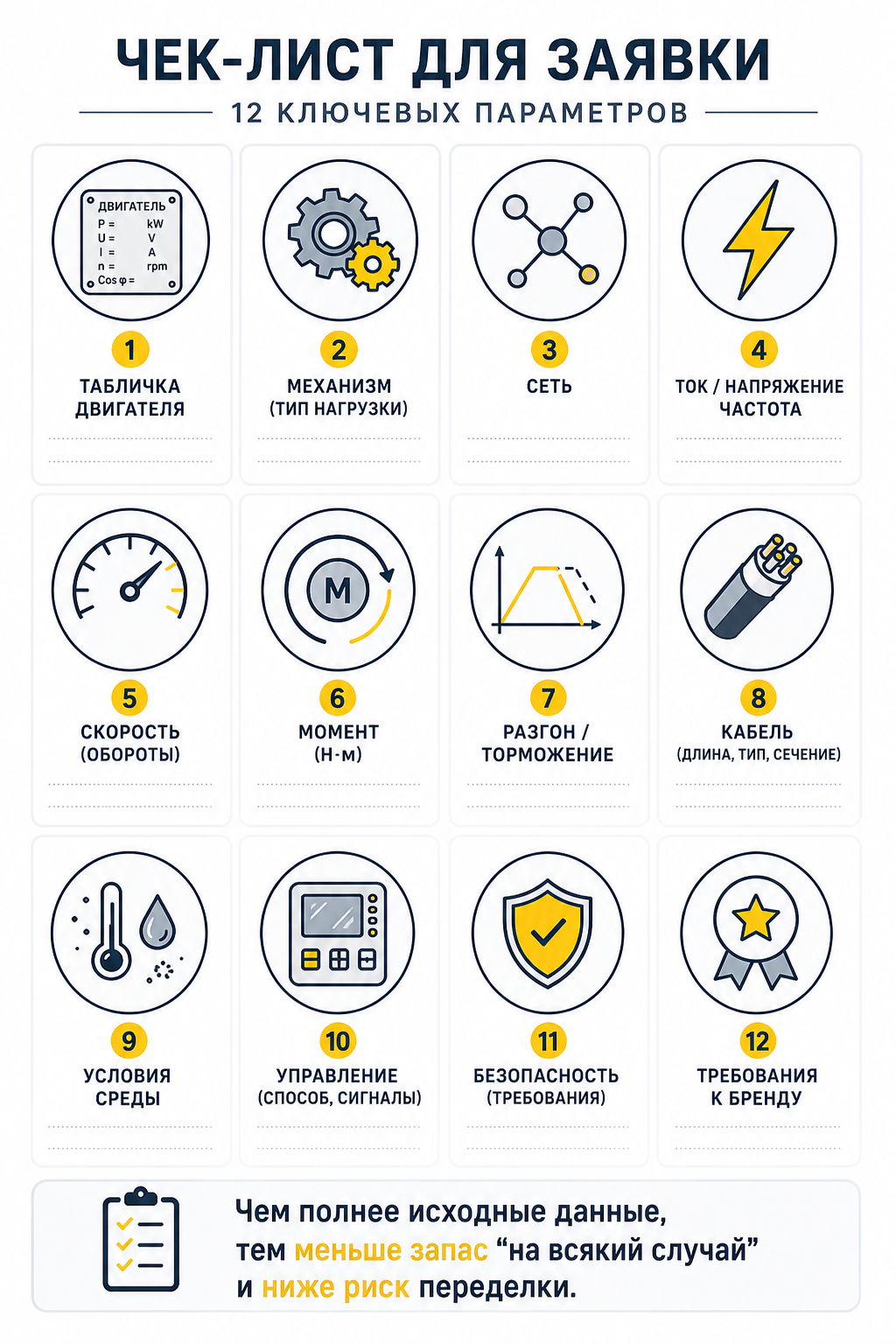

Чек-лист: что отправить для точного подбора ПЧ

• фотографию таблички двигателя и его паспорт;
• наименование и описание механизма;
• напряжение и число фаз питающей сети;
• фактический ток двигателя в рабочем режиме, если оборудование уже эксплуатируется;
• минимальную/максимальную скорость и требуемый момент;
• время разгона, торможения и число циклов в час;
• условия пуска: пустой механизм или под нагрузкой;
• длину моторного кабеля и способ прокладки;
• температуру, высоту, пыль, влажность, степень защиты;
• способ управления: кнопки, 0–10 В, 4–20 мА, ПЛК, промышленная сеть;
• необходимость PID, энкодера, тормозного резистора, байпаса, STO и других функций;
• требования по бренду, сервису, срокам и запасным частям.

Краткая таблица выбора

Теоретическая и нормативная база

При проектировании регулируемого электропривода ориентируются на требования серии IEC 61800, документацию производителя конкретного ПЧ и двигателя, а также национальные нормы, действующие для объекта. Международные документы полезны как системная база: они рассматривают безопасность, ЭМС и взаимодействие преобразователя с электрической машиной.

1. IEC 61800-3:2022 — требования по электромагнитной совместимости регулируемых электроприводов
2. IEC 61800-5-1:2022 — электрическая, тепловая и энергетическая безопасность приводных систем
3. IEC TS 60034-25:2022 — характеристики и применение машин переменного тока при питании от преобразователей
4. IEC 60034-2-3:2024 — методы определения потерь и КПД двигателей при питании от преобразователей
5. ABB Technical Guide Book — основы регулируемых приводов, гармоники, ЭМС и применение
6. ABB Grounding and cabling of drive systems — рекомендации по кабелям и заземлению
7. Danfoss VLT AutomationDrive FC 302 Design Guide — проектные данные по кабелям, фильтрам и режимам привода
8. U.S. Department of Energy: Adjustable Speed Pumping Applications — применение законов подобия и ограничения расчета

Вывод

Правильный выбор частотного преобразователя начинается с двигателя и механизма, а заканчивается проверкой всей системы: сети, защиты, кабеля, охлаждения, ЭМС, алгоритма управления и безопасности. Мощность в киловаттах — только первая строка расчета. Ключевые параметры — выходной ток, перегрузочный цикл, требуемый момент, диапазон скоростей и условия эксплуатации.
