Вступление: почему эти аббревиатуры лучше не путать
ВРУ, ГРЩ, ЩР и ЩСУ - это не четыре варианта одного и того же щитка с разными наклейками на двери. Это разные элементы системы электроснабжения и управления. Один принимает питание на объект, другой распределяет мощность по крупным линиям, третий питает группы потребителей, а четвертый управляет оборудованием: насосами, вентиляторами, задвижками, конвейерами, установками и технологическими линиями.
Для электрика разница очевидна по схеме. Для снабженца - по стоимости и комплектующим. Для руководителя объекта - по надежности, удобству эксплуатации и тому, сколько раз потом придется вызывать подрядчика из-за “мелкой доработки”. Эта статья помогает быстро разобраться, какой щит нужен объекту, какие данные нужны для расчета и почему универсального ответа “поставьте просто шкаф с автоматами” обычно не хватает.
Коротко: кто за что отвечает
|
Щит |
Основная роль |
Где обычно стоит |
Что внутри чаще всего |
Кому особенно важно |
|
ВРУ |
Прием питания на вводе здания или его части, распределение, учет и защита отходящих линий. |
На вводе в здание, в электрощитовой, техническом помещении, вводной зоне. |
Вводной аппарат, учет, аппараты защиты отходящих линий, шины N/PE/PEN, иногда АВР, УЗИП, контроль параметров сети. |
Проектировщику, эксплуатации, снабжению, управляющей компании, собственнику здания. |
|
ГРЩ |
Главный распределительный щит объекта или его крупной части. Центральный узел распределения мощности. |
В электрощитовой, РУ-0,4 кВ, на стороне низкого напряжения трансформаторной подстанции или в главном распределительном помещении. |
Вводные и секционные аппараты, отходящие фидеры, шины, АВР, измерение, индикация, иногда компенсация реактивной мощности и диспетчеризация. |
Производству, промышленным объектам, большим зданиям, объектам с несколькими вводами и высокой мощностью. |
|
ЩР |
Локальное распределение электроэнергии по группам: освещение, розетки, оборудование, отдельные зоны. |
На этажах, в помещениях, цехах, участках, рядом с группами потребителей. |
Групповые автоматы, УЗО/дифавтоматы, шины N/PE, клеммы, иногда счетчик, реле контроля, УЗИП. |
Электрикам, монтажникам, эксплуатации, арендаторам и владельцам помещений. |
|
ЩСУ / шкаф управления |
Управление механизмами и технологическими процессами, защита двигателей, автоматические режимы, связь с АСУ ТП. |
Рядом с оборудованием, в машинном помещении, цехе, насосной, вентиляционной камере, на технологической линии. |
ПЛК или релейная логика, контакторы, пускатели, УПП/ПЧ, блок питания 24 В, клеммы сигналов, HMI, реле, интерфейсы RS-485/Ethernet. |
Инженерам АСУ ТП, технологам, производству, службе КИПиА и заказчикам шкафов управления. |

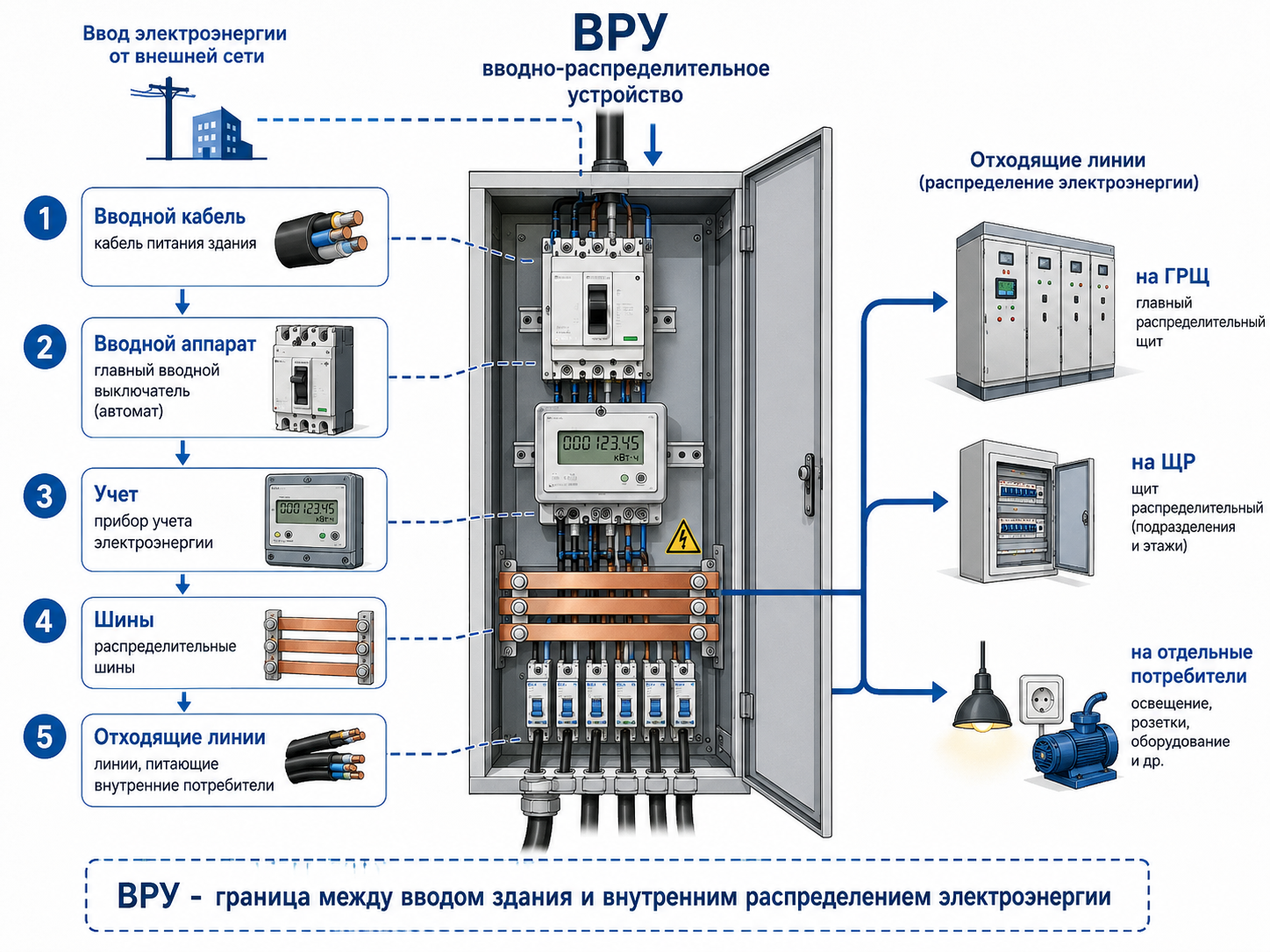

ВРУ: вводно-распределительное устройство
ВРУ - это узел на вводе здания или его обособленной части. Его задача - принять питание от внешней сети или от трансформаторной подстанции, обеспечить учет, защиту и распределение электроэнергии по отходящим линиям. В бытовом разговоре ВРУ иногда называют “главным щитом здания”, но технически лучше не смешивать термины: на разных объектах роль главного узла может выполнять ВРУ, ГРЩ или щит низкого напряжения подстанции.
Типовой состав ВРУ
- вводной автоматический выключатель, рубильник или выключатель нагрузки;
- узел учета электроэнергии: трансформаторы тока, счетчики, испытательные коробки, клеммы;
- аппараты защиты отходящих линий;
- шины L1/L2/L3, N, PE или PEN с корректным разделением проводников по проекту;
- устройства защиты от импульсных перенапряжений, если они предусмотрены проектом;
- реле контроля напряжения, измерительные приборы, сигнальные лампы, контроллеры АВР - по задаче;
- кабельные вводы, клеммные ряды, маркировка, паспорт и схема.
ВРУ нужно там, где есть ввод питания в здание: многоквартирный дом, административное здание, торговое помещение, производственный корпус, склад, котельная, насосная станция, небольшой промышленный объект. Его главная логика - “принять, защитить, учесть, распределить”.
ГРЩ: главный распределительный щит
ГРЩ - это центральный распределительный узел объекта. Через него питается все здание, его обособленная часть или крупный производственный блок. В ПУЭ для жилых, общественных и административных зданий ГРЩ описывается как щит, через который снабжается электроэнергией все здание или его отдельная часть. Роль ГРЩ в отдельных случаях может выполнять ВРУ или щит низкого напряжения подстанции.
Если ВРУ часто ассоциируется с вводом и учетом, то ГРЩ - с главным распределением мощности. На промышленных объектах ГРЩ может быть крупным НКУ 0,4 кВ с несколькими секциями, вводами, секционным аппаратом, АВР, отходящими фидерами, системами измерения и диспетчеризации.

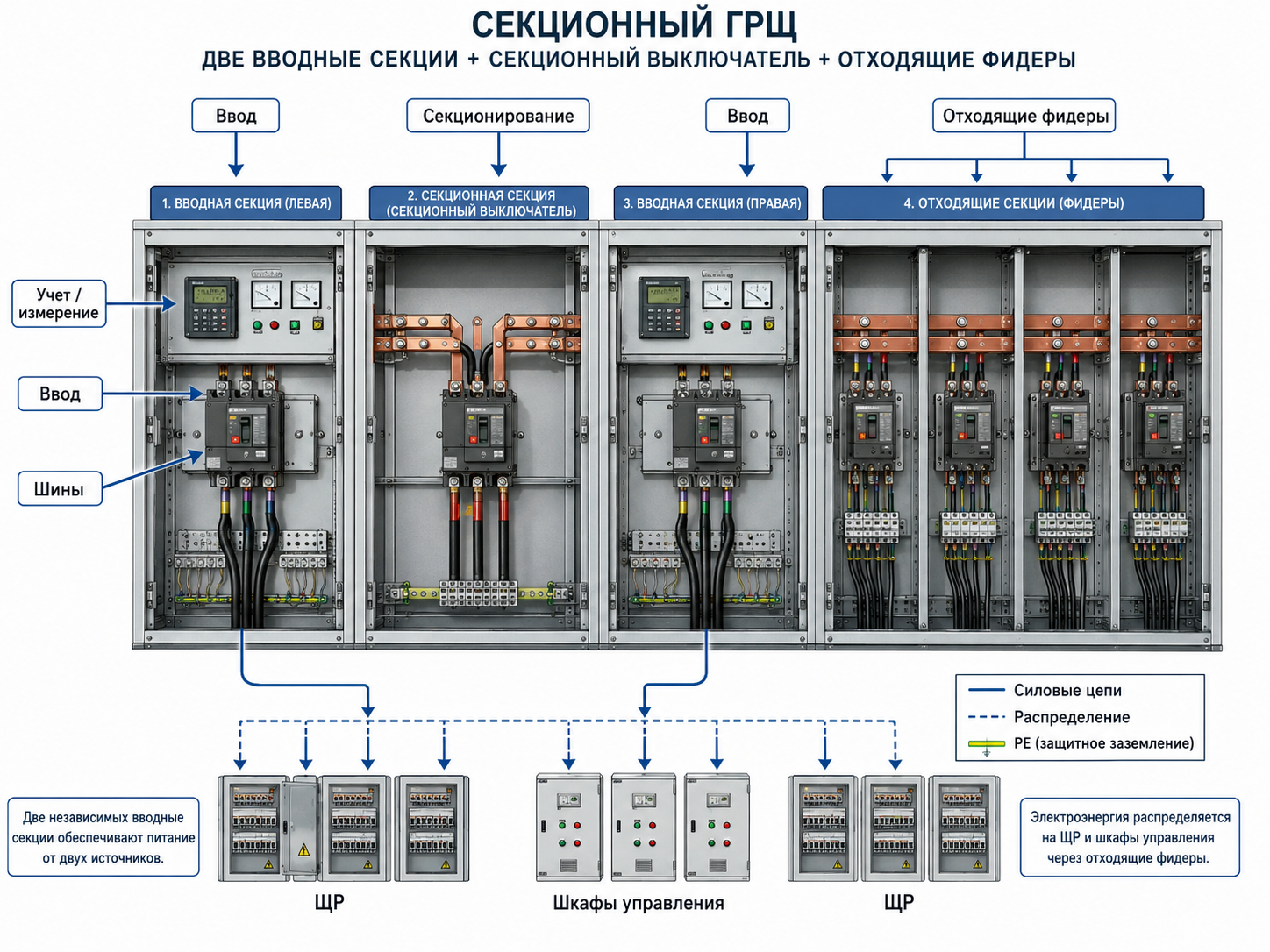

Что обычно включает ГРЩ
- один или несколько вводных аппаратов;
- секционный аппарат между секциями шин;
- система главных сборных шин, рассчитанная на номинальный ток и токи короткого замыкания;
- отходящие аппараты защиты для линий на ВРУ, ЩР, силовые шкафы и крупные электроприемники;
- цепи измерения, индикации, контроля напряжения и токов;
- АВР, если объект требует резервирования питания;
- механические и электрические блокировки;
- маркировка, однолинейная схема, паспорт, протоколы проверок.
ГРЩ особенно важен на объектах, где ошибка в распределении мощности влияет не на одну розетку, а на работу здания, цеха или технологической линии. Здесь уже не место подходу “автомат побольше, кабель потолще, а там посмотрим”. Посмотрим обычно потом - на нагрев, падение напряжения, неселективное отключение и неудобный ремонт.
ЩР: распределительный щит
ЩР - это локальный распределительный щит. Он получает питание от ВРУ, ГРЩ или вышестоящего распределительного пункта и раздает его по конечным группам: освещение, розетки, вентиляция, небольшие станки, локальные потребители, отдельные помещения или участки.
ЩР может быть небольшим настенным щитом на несколько модулей или крупным напольным шкафом для цехового участка. Но смысл один: он ближе к конечным потребителям, чем ВРУ или ГРЩ, и обычно обслуживает ограниченную зону объекта.
Типовые варианты ЩР
- ЩР освещения - для групп светильников, датчиков, контакторов освещения;
- ЩР розеточной сети - для групповых линий рабочих мест, офисов, мастерских;
- ЩР силовой - для оборудования и технологических потребителей;
- этажный щит - для распределения по помещениям или квартирам;
- щит собственных нужд - для вспомогательных нагрузок объекта;
- щит слаботочного или смешанного назначения - только при корректном разделении силовых и слаботочных цепей.
Главный риск при выборе ЩР - недооценить количество линий, запас места и условия эксплуатации. Сегодня в щите “всего пять автоматов”, завтра добавили вентиляцию, зарядку, насос, тепловую завесу и еще одну линию “временно, но навсегда”. Поэтому грамотный ЩР проектируется не только под текущую нагрузку, но и под разумный запас.
ЩСУ и шкаф управления: это уже не просто распределение
ЩСУ - щит станции управления, а шкаф управления - более общее название шкафа, который управляет оборудованием. В отличие от распределительного щита, он не просто “раздает питание”, а выполняет логику: запускает и останавливает механизмы, переключает режимы, контролирует аварии, принимает сигналы с датчиков и передает данные в АСУ ТП.
Например, шкаф управления насосами может поддерживать давление, чередовать насосы по наработке, включать резерв, контролировать сухой ход, перегрузку, аварию частотного преобразователя, уровень в резервуаре и сигнал с диспетчеризации. Распределительный щит так не делает. Он, образно говоря, “кормит электричеством”, а шкаф управления еще и думает. Иногда быстро, иногда через ПЛК, иногда релейно - но думает.

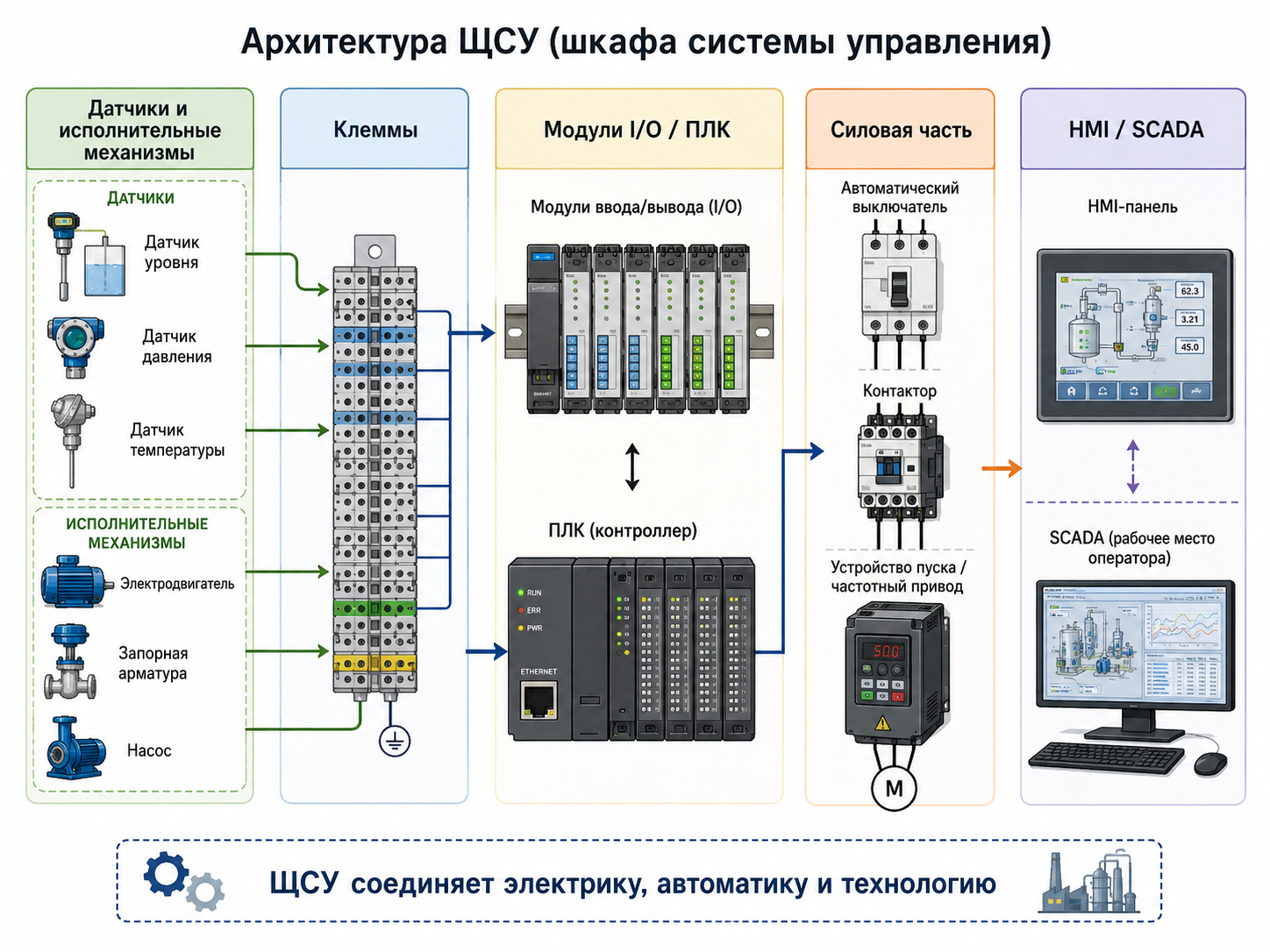

Что может быть внутри ЩСУ
- силовая часть: вводной аппарат, автоматы, контакторы, пускатели, УПП или частотные преобразователи;
- цепи управления: кнопки, переключатели, реле, промежуточные реле, таймеры;
- ПЛК, модули ввода-вывода, HMI-панель, блок питания 24 В DC;
- клеммные ряды для датчиков, исполнительных механизмов и связи с внешней автоматикой;
- интерфейсы связи: RS-485, Modbus RTU, Ethernet, Modbus TCP, Profinet, OPC UA через верхний уровень - по задаче;
- цепи сигнализации: авария, работа, местный/дистанционный режим, готовность;
- защита двигателя: тепловая, токовая, фазная, от сухого хода, перегрева, вибрации - если требуется технологией.

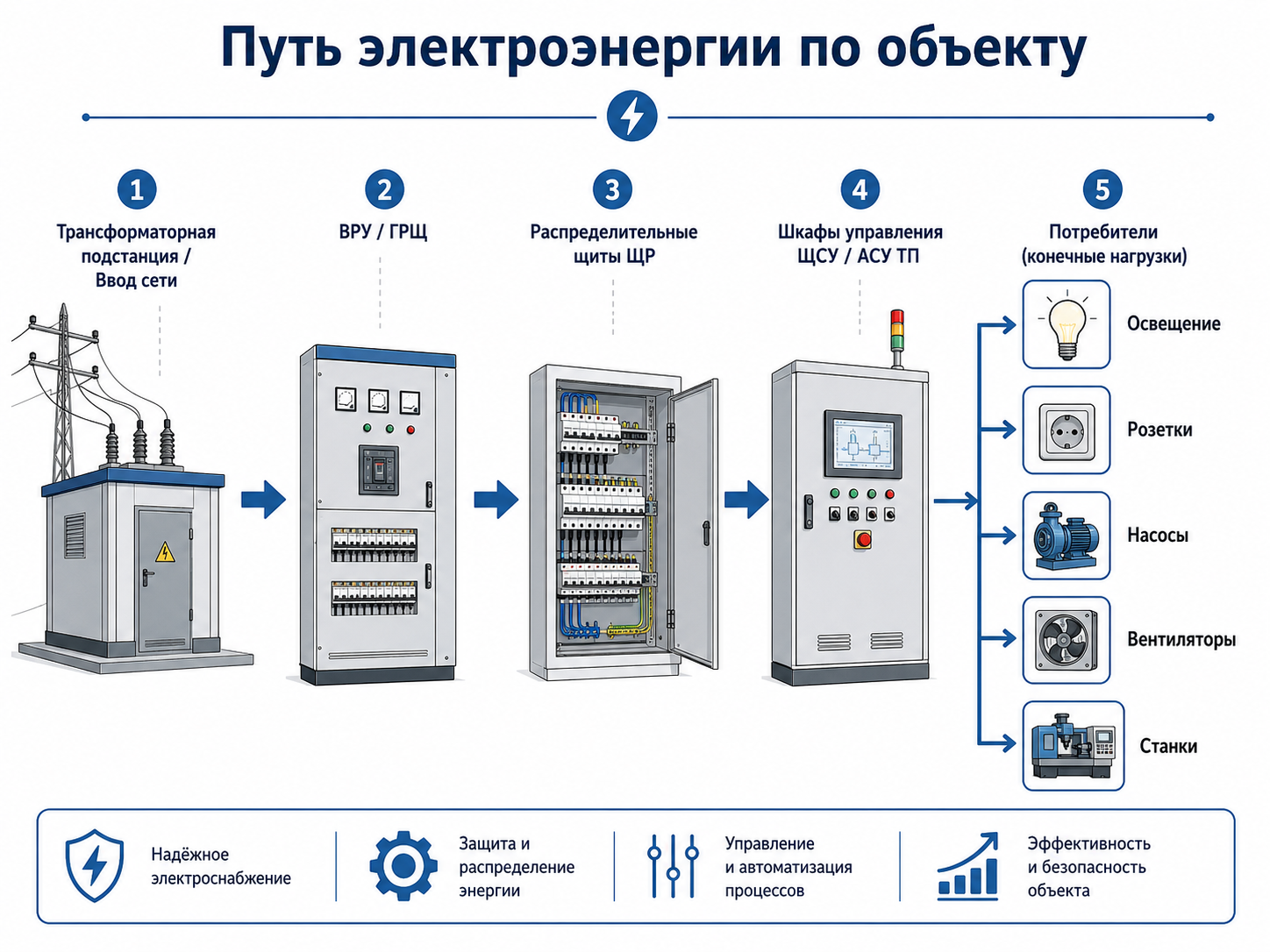

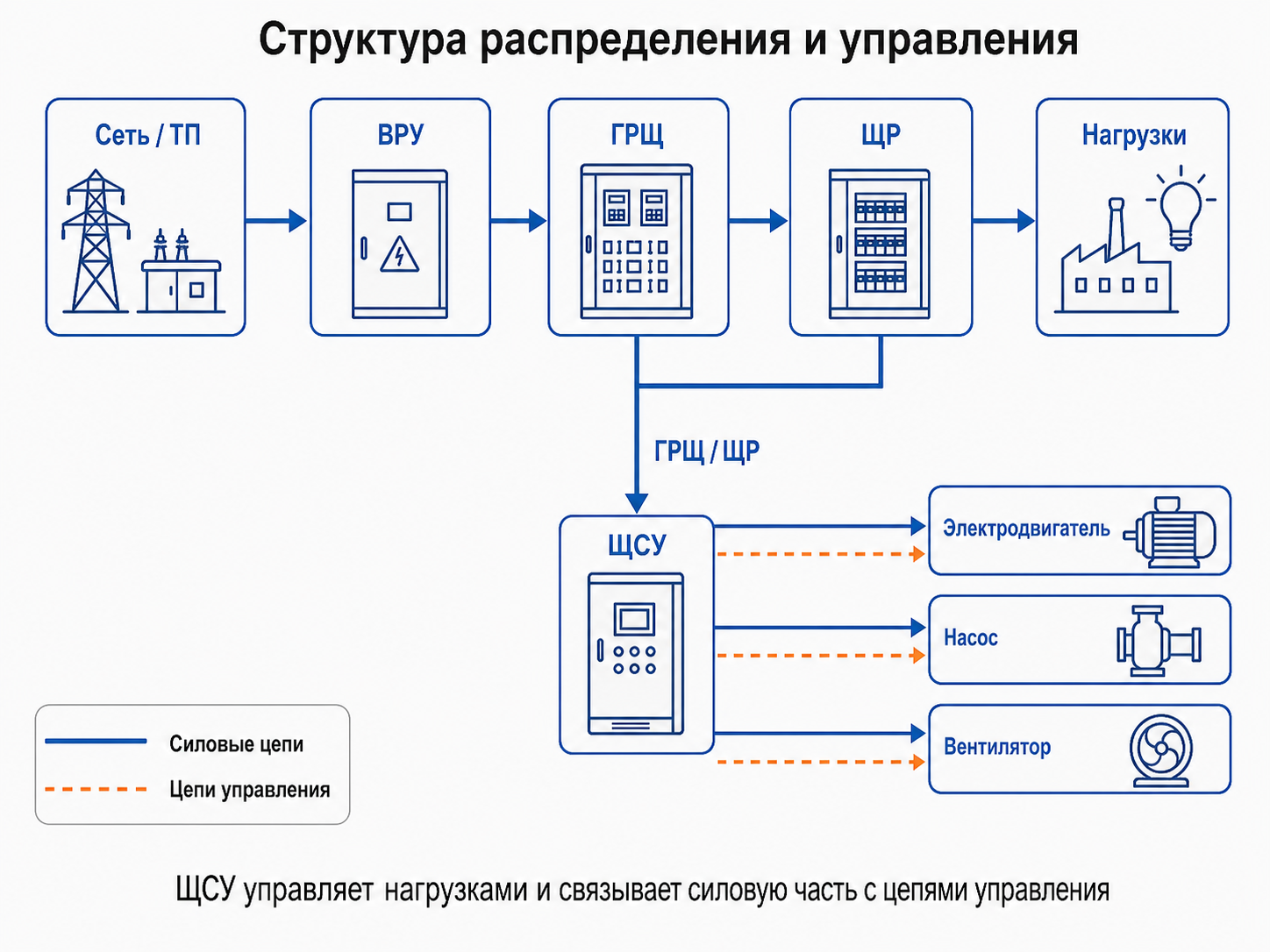

Как эти щиты связаны в одной системе
На реальном объекте ВРУ, ГРЩ, ЩР и ЩСУ часто работают вместе. Система может выглядеть так:
- От внешней сети или трансформаторной подстанции питание приходит на ВРУ или сразу на ГРЩ.
- ГРЩ распределяет мощность по крупным отходящим линиям: цехам, этажам, корпусам, технологическим зонам.
- ЩР распределяют питание по группам конечных потребителей: освещение, розетки, небольшое оборудование.
- ЩСУ и шкафы управления получают питание от ГРЩ или ЩР и управляют конкретными механизмами: насосами, вентиляцией, задвижками, транспортерами, линиями.
Поэтому вопрос “какой щит нужен?” нельзя решать только по названию. Нужно понимать место щита в схеме. Один и тот же корпус с DIN-рейкой может быть малым ЩР, а может быть частью системы управления. Внешне похожи, задача разная.
Теоретическая и нормативная основа
При проектировании конкретного щита важно сверять актуальные редакции нормативных документов. Ниже - ориентиры, на которые обычно опираются при разработке ВРУ, ГРЩ, ЩР, ЩСУ и НКУ 0,4 кВ. Это не заменяет проектирование, но помогает говорить с подрядчиком на одном языке.
|
Документ / источник |
Что полезно для темы |
|
ПУЭ, глава 4.1 |
Распространяется на распределительные устройства до 1 кВ, выполняемые в виде щитов, шкафов, сборок и других устройств. Важен для требований к размещению, доступу, ограждениям, вводам и общим решениям по РУ/НКУ. |
|
ПУЭ, глава 7.1 |
Содержит определения для электроустановок жилых, общественных, административных и бытовых зданий, включая ВУ, ВРУ, ГРЩ и распределительные пункты. |
|
ГОСТ IEC 61439-1-2024 |
Общие требования к низковольтным комплектным устройствам распределения и управления. Важен для конструкции, проверок, паспортных параметров и ответственности изготовителя НКУ. |
|
ГОСТ IEC 61439-2-2024 |
Дополнительные требования к силовым НКУ. Особенно важен для ГРЩ, ВРУ, силовых распределительных шкафов и промышленных сборок. |
|
ГОСТ IEC 60947-2-2021 |
Требования к низковольтным автоматическим выключателям. Применим при выборе вводных, секционных и отходящих аппаратов. |
|
ГОСТ IEC 60947-4-1-2021 |
Контакторы и пускатели. Важен для шкафов управления двигателями, насосами, вентиляторами. |
|
ГОСТ Р МЭК 60204-1-2007 |
Электрооборудование машин и механизмов. Полезен для шкафов управления технологическим оборудованием и станками. |
|
ГОСТ IEC 61131-2-2012 / IEC 61131-2 |
Требования к программируемым контроллерам и периферии. Нужен для шкафов АСУ ТП с ПЛК, удаленными модулями, HMI и промышленными интерфейсами. |
|
ABB, Eaton, Hager - практические руководства по IEC 61439 |
Полезны для понимания проверки НКУ, распределения ответственности между проектировщиком, производителем и сборщиком, а также вопросов нагрева, шин и компоновки. |
|
Научные публикации по тепловому анализу шин и низковольтных цепей |
Показывают, что компоновка, сечение шин, контактные соединения и охлаждение - не “эстетика”, а факторы надежности и допустимого температурного режима. |
Важная пометка: перед применением в проектной документации нужно проверить актуальность ПУЭ, ГОСТ, СП, требований сетевой организации, условий присоединения и проектных решений по конкретному объекту.
Чем ВРУ отличается от ГРЩ
ВРУ и ГРЩ часто путают, потому что оба могут стоять “в начале” электроснабжения здания и оба могут быть крупными распределительными устройствами. Но акцент у них разный.
|
Критерий |
ВРУ |
ГРЩ |
|
Основная задача |
Прием питания на вводе, распределение, учет, защита. |
Главное распределение мощности по объекту или его крупной части. |
|
Место в схеме |
На вводе здания или обособленной части. |
Центральный распределительный узел, часто после ТП или ВРУ. |
|
Учет электроэнергии |
Часто присутствует. |
Может быть, но не является обязательной отличительной функцией. |
|
Секции шин и АВР |
Могут быть, если предусмотрено проектом. |
Часто встречаются на объектах с несколькими вводами и высокой мощностью. |
|
Типичные объекты |
Жилые и общественные здания, офисы, торговые и административные объекты, небольшие производства. |
Производства, большие здания, склады, корпуса, объекты с несколькими распределительными зонами. |
|
Практическая формулировка |
“Входная дверь” электроснабжения здания. |
“Главная развязка” мощности внутри объекта. |
Чем ЩР отличается от ВРУ и ГРЩ
ЩР находится ниже по иерархии. Он не принимает питание “со стороны улицы” и обычно не является главным щитом всего объекта. Его задача - локально распределить электроэнергию по группам. Если ВРУ и ГРЩ похожи на главные узлы дороги, то ЩР - это развязка на конкретный квартал: освещение сюда, розетки туда, вентиляция отдельно, технологическая розетка отдельно.
Для заказчика это означает простую вещь: ЩР нельзя считать “мелким приложением” к объекту. От его схемы зависит, будет ли удобно отключать только нужную линию, искать неисправность, расширять сеть и безопасно обслуживать помещение.

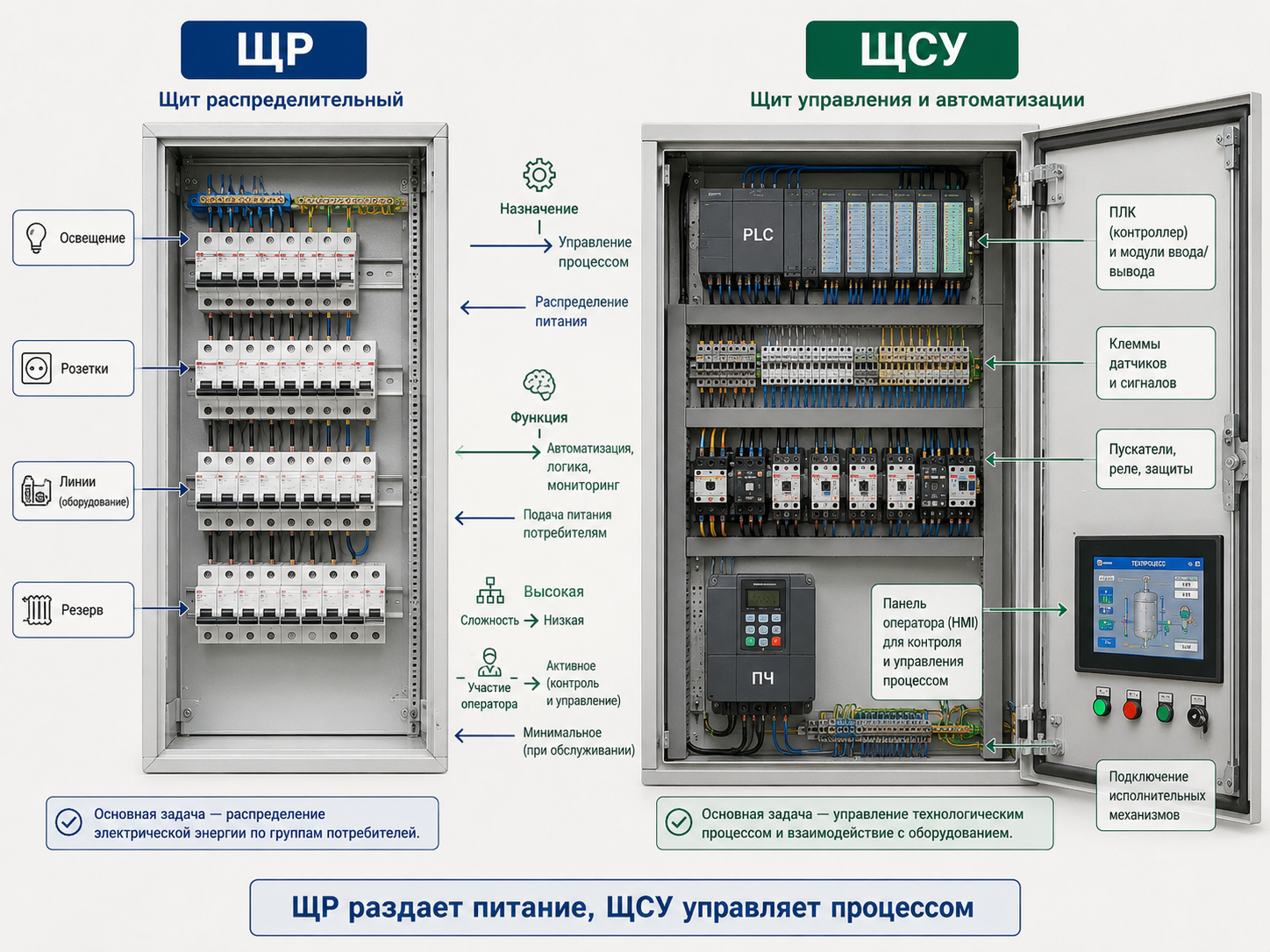

Чем ЩСУ отличается от ЩР
ЩР распределяет питание. ЩСУ управляет оборудованием. В ЩР главный вопрос: какие линии защитить и куда подать питание. В ЩСУ главный вопрос: что должно произойти, когда нажали кнопку, изменилось давление, пришла авария, пропал уровень, сработал датчик или SCADA отправила команду.
|
Параметр |
ЩР |
ЩСУ / шкаф управления |
|
Главная функция |
Распределение электроэнергии. |
Управление процессом или механизмом. |
|
Типовые элементы |
Автоматы, УЗО, дифавтоматы, шины, клеммы. |
ПЛК, реле, контакторы, ПЧ/УПП, HMI, клеммы сигналов, блок питания 24 В. |
|
Сигналы от датчиков |
Обычно нет или минимально. |
Часто есть: дискретные, аналоговые, интерфейсные. |
|
Алгоритмы |
Практически отсутствуют. |
Ручной/автоматический режим, блокировки, аварии, чередование, PID, связь с диспетчеризацией. |
|
Документация |
Однолинейная схема, спецификация, маркировка групп. |
Принципиальная схема, I/O-лист, алгоритм работы, карта аварий, описание HMI, протоколы связи. |
|
Типичный пример |
ЩР освещения цеха. |
Шкаф управления насосами с частотным регулированием и Modbus RTU. |
Как понять, какой щит нужен объекту
Начинать нужно не с названия щита, а с задачи. Название появится само, когда понятны ввод, мощность, потребители, режимы работы и место в общей схеме.
Мини-алгоритм выбора
|
Вопрос |
Вероятное решение |
|
Нужно принять питание на вводе здания? |
Скорее всего, требуется ВРУ или ВУ/ВРУ по проекту. |
|
Нужно распределить мощность по всему объекту или крупным секциям? |
Вероятно, нужен ГРЩ или силовое НКУ 0,4 кВ. |
|
Нужно развести питание по группам освещения, розеток и локальных нагрузок? |
Подходит ЩР соответствующего назначения. |
|
Нужно управлять насосом, вентилятором, задвижкой, линией или механизмом? |
Нужен ЩСУ или шкаф управления. |
|
Нужны автоматические режимы, связь с SCADA, HMI, ПЛК, аварии и архивы? |
Это уже область АСУ ТП, а не просто распределительный щит. |
|
Есть два ввода или резервный генератор? |
Нужно рассматривать АВР в составе ВРУ, ГРЩ или отдельного щита АВР. |
|
Есть высокие токи, секции шин, требования по надежности и категории электроснабжения? |
Лучше рассматривать проектное НКУ с расчетом шин, аппаратов, селективности и теплового режима. |
Примеры для разных объектов
1. Небольшое офисное здание
На вводе может быть ВРУ с учетом и защитой отходящих линий. На этажах - ЩР освещения и розеточных групп. Если есть вентиляция или насосная группа, для нее нужен отдельный шкаф управления или щит автоматики.
2. Производственный цех
Часто требуется ГРЩ или крупный распределительный шкаф, от которого питаются участки, станки, вентиляция, компрессорная, насосная и локальные ЩР. Для технологического оборудования - шкафы управления с ПЛК, ПЧ, УПП, контакторами и сигналами в диспетчеризацию.
3. Многоквартирный дом
На вводе здания - ВРУ. Далее этажные щиты, квартирные щитки, щиты общедомовых нагрузок, освещения, лифтов, насосов, вентиляции и пожарных систем. Важны учет, селективность, разделение потребителей и корректная работа защитных аппаратов.
4. Насосная станция
Может быть вводной распределительный щит, силовой распределительный блок и отдельный шкаф управления насосами. Если насосов несколько, появляется логика чередования, резервирования, защиты от сухого хода, контроля давления, связи с верхним уровнем.
5. Склад или логистический комплекс
Здесь обычно нужны ВРУ/ГРЩ, ЩР освещения, силовые ЩР, шкафы управления вентиляцией, тепловыми завесами, воротами, насосами, зарядными зонами, системами пожарной автоматики. Ошибка в выборе щита может быстро превратиться в неудобную эксплуатацию: объект большой, линий много, “найти тот самый автомат” в хаосе трудно.

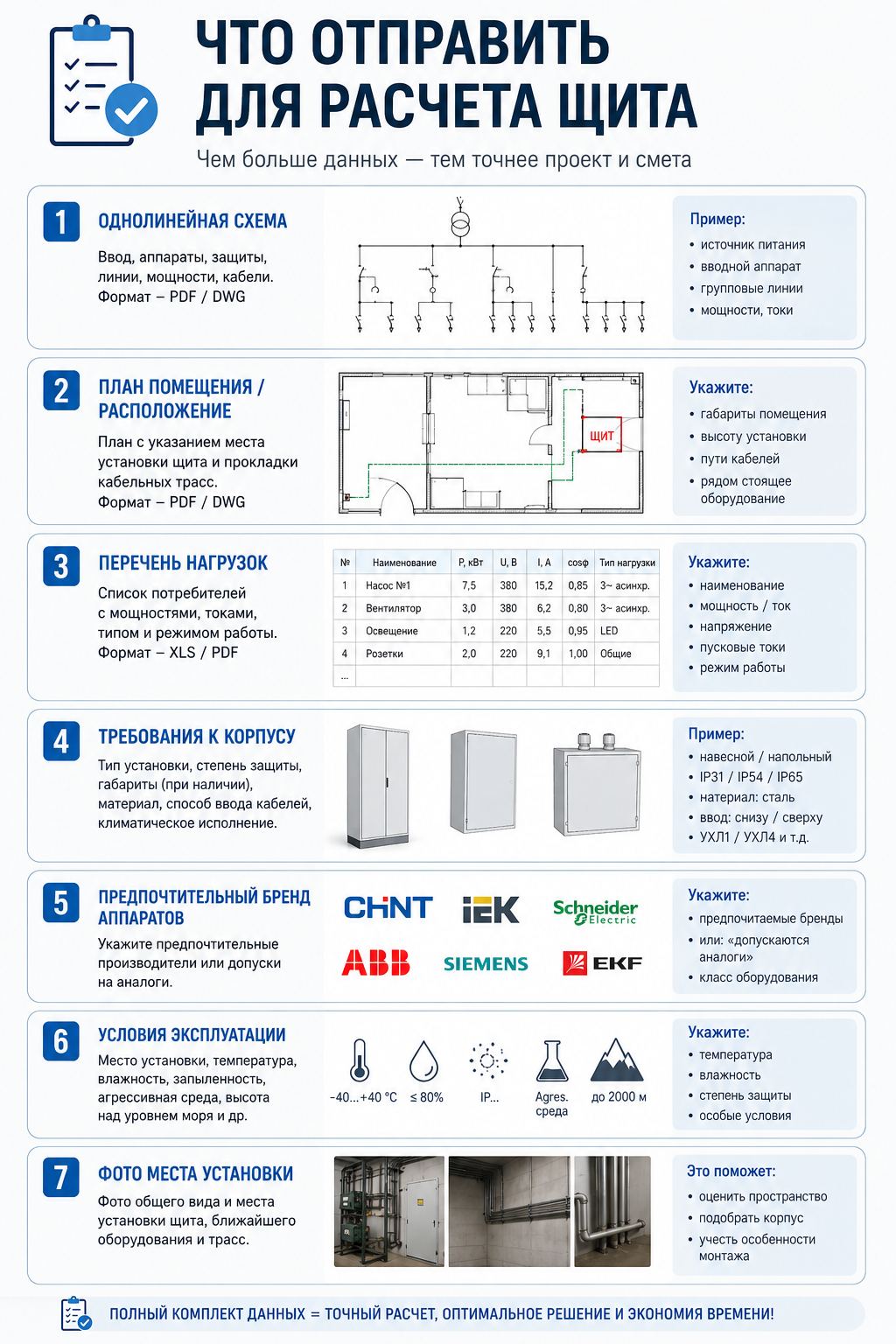

Практический блок: какие данные нужны для подбора щита
Чтобы изготовитель не гадал по фотографии стены и фразе “нужен щит примерно на 100 ампер”, лучше передать исходные данные. Чем точнее задача, тем точнее расчет стоимости, сроков и состава оборудования.
Минимальный набор данных
- тип щита: ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления, щит АВР или не определено;
- назначение объекта и условия установки: помещение, улица, пыль, влажность, температура, доступ персонала;
- напряжение, число фаз, система заземления, наличие N/PE/PEN;
- номинальный ток ввода, расчетная мощность, категории потребителей;
- количество вводов, необходимость АВР, генератора, ИБП;
- перечень отходящих линий: назначение, мощность, ток, тип нагрузки, кабель;
- требования к аппаратам: бренд, серия, отключающая способность, уставки, селективность;
- требования к корпусу: напольный/настенный, IP, климатическое исполнение, габариты, ввод кабелей;
- для ЩСУ: алгоритм работы, режимы, сигналы датчиков, исполнительные механизмы, интерфейсы связи, требования к HMI/SCADA;
- нужны ли проектирование, сборка, монтаж, ПНР, доставка, исполнительная документация.
Типовые ошибки при выборе ВРУ, ГРЩ, ЩР и ЩСУ
Ошибка 1. Называть шкаф управления распределительным щитом
Если в шкафу есть алгоритмы, датчики, ПЛК, режимы и сигналы, это уже не простой ЩР. Для расчета нужны не только автоматы, но и описание логики работы.

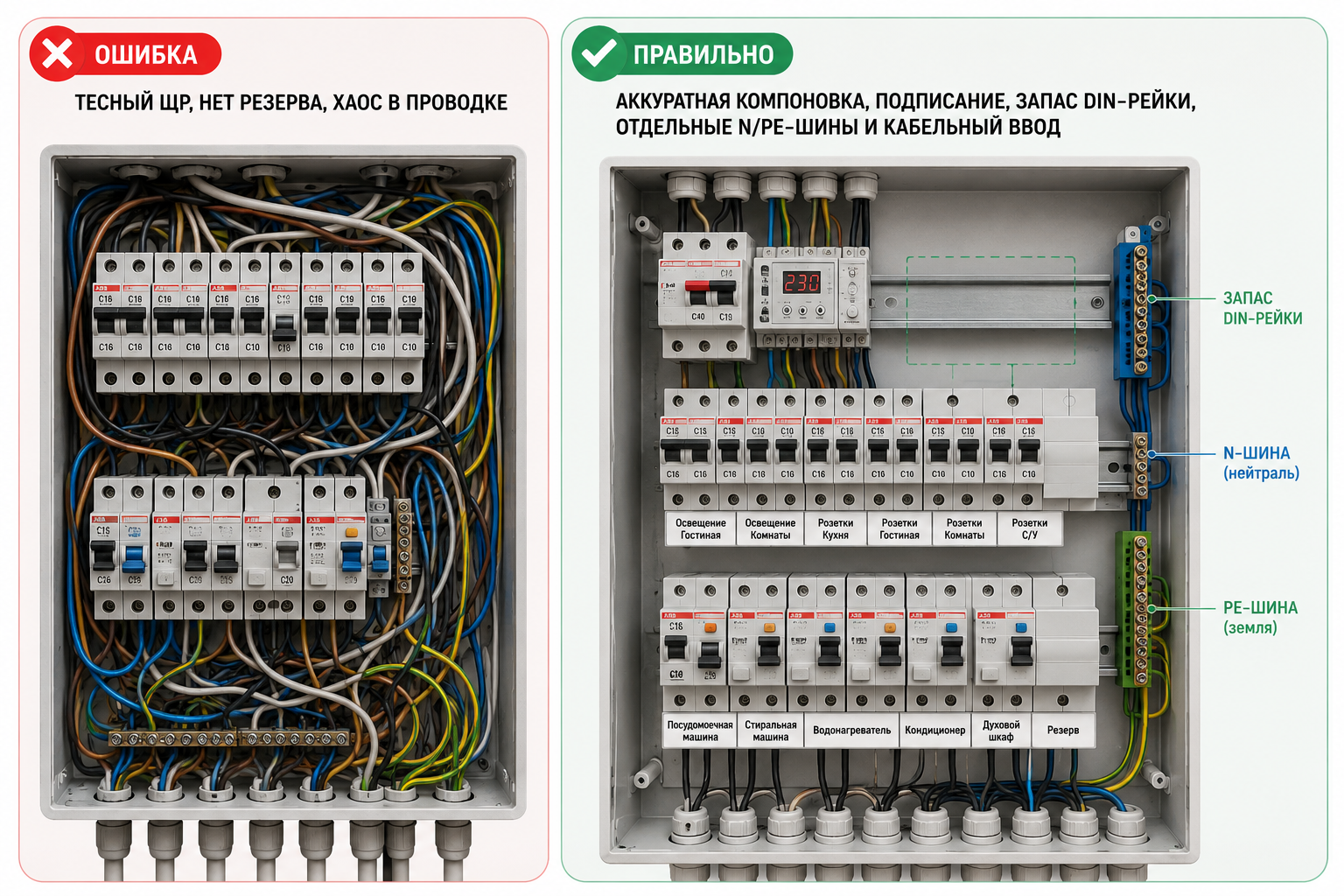

Ошибка 2. Не учитывать перспективу расширения
Щит без резерва по месту, модулям, клеммам и кабельным вводам быстро становится узким местом объекта.
Ошибка 3. Выбирать аппарат только по номинальному току
Для вводных и отходящих аппаратов важны отключающая способность, селективность, характеристики расцепителей, условия эксплуатации и тип нагрузки.
Ошибка 4. Смешивать силовые и сигнальные цепи без правил компоновки
В шкафах управления это приводит к помехам, ложным срабатываниям и сложной диагностике.
Ошибка 5. Экономить на клеммах, маркировке и документации
Щит без понятной маркировки вроде бы работает, пока не наступает первый ремонт. Потом начинается археология с мультиметром.
Ошибка 6. Не согласовать габариты и кабельные вводы
Даже правильно рассчитанный щит может стать проблемой, если кабели физически неудобно завести, разделать и подключить.
Ошибка 7. Покупать “по самой низкой цене” без сравнения состава
Два КП на ВРУ или ГРЩ могут отличаться не маржой, а классом аппаратов, корпусом, шинами, степенью защиты, объемом ПНР и документацией.
Нюансы монтажа и эксплуатации
- Для ВРУ и ГРЩ заранее проверяют пути завода кабелей, радиусы изгиба, место обслуживания и доступ к аппаратам.
- Для ЩР важно подписать группы так, чтобы эксплуатация понимала, что отключает каждый автомат, а не играла в угадайку.
- Для ЩСУ необходимо проверять не только силовую часть, но и все сигналы, блокировки, ручной/автоматический режим, аварии и связь с верхним уровнем.
- Для шкафов с ПЧ, УПП и ПЛК нужно учитывать тепловыделение, вентиляцию, ЭМС, заземление экранов и разделение кабельных трасс.
- Для крупных НКУ важно подтверждать расчет шин, выбор аппаратов, условия короткого замыкания, тепловой режим и соответствие проекту.
- После сборки и монтажа необходимы проверки, испытания и комплект документации: схема, паспорт, спецификация, протоколы, маркировка.
Как сравнивать коммерческие предложения на щиты
Самая частая ошибка при закупке - сравнивать только итоговую сумму. Для ВРУ, ГРЩ, ЩР и ЩСУ это опасно: внутри одинакового корпуса могут стоять разные аппараты, разные шины, разная автоматика, разный объем работ и разная документация.
|
Что сравнить |
Почему важно |
|
Тип и габариты корпуса |
Влияет на монтаж, запас места, тепловой режим и удобство обслуживания. |
|
Бренд и серия аппаратов |
Разные серии имеют разные характеристики, ресурс, аксессуары и доступность. |
|
Отключающая способность автоматов |
Аппарат должен соответствовать расчетным токам КЗ в точке установки. |
|
Сечение и конструкция шин |
Определяют токовую нагрузку, нагрев и механическую стойкость. |
|
Клеммы и маркировка |
Влияют на качество монтажа, ПНР и дальнейшую эксплуатацию. |
|
Наличие схем, паспорта, протоколов |
Без документации щит сложно принять, обслуживать и модернизировать. |
|
Объем ПНР |
Для ЩСУ особенно важно: проверить алгоритмы, сигналы и аварии - это не то же самое, что просто включить питание. |
|
Сроки и условия поставки |
Важны для графика строительства, монтажа и запуска объекта. |
FAQ: частые вопросы заказчиков
Можно ли заменить ГРЩ обычным распределительным щитом?
Иногда малый объект действительно обходится простым распределительным щитом. Но если щит является главным узлом питания объекта, имеет высокие токи, несколько вводов, секции, АВР и отходящие фидеры, его нужно рассматривать как ГРЩ или НКУ соответствующего назначения.
ВРУ и ГРЩ могут быть одним щитом?
Да, на некоторых объектах роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции. Это должно быть отражено в проекте и схеме электроснабжения.
ЩСУ обязательно должен быть с ПЛК?
Нет. Простые шкафы управления могут быть релейными. ПЛК нужен, когда есть сложная логика, много сигналов, связь с диспетчеризацией, HMI, рецепты, архивы, чередование оборудования или гибкая настройка алгоритмов.
Чем ЩР отличается от квартирного щитка?
Квартирный щиток - частный случай распределительного щита для квартиры. ЩР на объекте может питать помещение, этаж, участок, цеховую зону или группу технологических потребителей.
Что лучше отправить для расчета: список автоматов или однолинейную схему?
Лучше однолинейную схему и перечень нагрузок. Список автоматов помогает, но не показывает всю логику питания, резервирования, кабельных линий и условий эксплуатации.
Можно ли собрать щит “с запасом на все случаи”?
Запас нужен, но разумный. Без расчета запас превращается либо в переплату, либо в иллюзию надежности. Правильнее закладывать резерв по месту, клеммам, мощности и линиям исходя из сценариев развития объекта.
Что может сделать инженерная компания
Для заказчика ценность не только в том, чтобы получить металлический шкаф с аппаратами. Важно, чтобы щит соответствовал задаче объекта, был удобен в монтаже, безопасен в эксплуатации и понятен обслуживающему персоналу.
Компания, которая занимается НКУ и АСУ ТП, может закрыть весь цикл:
- анализ исходных данных и проектной документации;
- подбор типа щита: ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления, щит АВР;
- разработка схемы и спецификации;
- подбор корпуса, аппаратов, шин, клемм, автоматики и средств связи;
- сборка щита на производстве с маркировкой и внутренним контролем качества;
- поставка, монтаж, подключение, ПНР;
- подготовка паспорта, схем, протоколов и исполнительной документации;
- модернизация существующих щитов и замена устаревшей автоматики.
Заключение: правильный щит начинается не с корпуса, а с задачи
ВРУ, ГРЩ, ЩР и ЩСУ отличаются не только названием. ВРУ принимает питание на вводе, ГРЩ распределяет мощность по объекту, ЩР питает локальные группы, а ЩСУ управляет оборудованием и технологией. Когда эти роли определены правильно, щит получается не просто “собранным”, а удобным, безопасным и надежным.
Если нужно подобрать, рассчитать или изготовить электрощит для объекта, подготовьте однолинейную схему, перечень нагрузок и условия установки. А если исходных данных пока мало - это тоже рабочая ситуация: инженер поможет сформировать техническое задание, определить тип щита и подобрать решение без лишних догадок.
Свяжитесь с нами для подбора ВРУ, ГРЩ, ЩР, ЩСУ или шкафа управления под ваш объект. Мы поможем определить состав оборудования, подготовить расчет и предложить технически корректное решение.
Смотрите также
- НКУ 0,4 кВ: что это такое, из чего состоит и где применяется
- ВРУ: что это такое и чем отличается от ГРЩ и ЩР
- ГРЩ 0,4 кВ: назначение, состав и особенности сборки
- ЩСУ и шкаф управления: отличие от распределительного щита
- Как составить ТЗ на изготовление электрощита
- ПНР электрощита: что проверяют перед вводом в эксплуатацию
- RS-485 и Modbus RTU в шкафах управления: зачем нужны
Источники и материалы
- ПУЭ, глава 4.1 “Распределительные устройства напряжением до 1 кВ”. https://www.ruscable.ru/info/pue/4-1.html
- ПУЭ, глава 7.1 “Электроустановки жилых, общественных, административных и бытовых зданий”. https://docs.cntd.ru/document/1200004527
- ГОСТ IEC 61439-1-2024. Низковольтные комплектные устройства. Общие требования. https://docs.cntd.ru/document/1310381161
- ГОСТ IEC 61439-2-2024. Силовые комплектные устройства распределения и управления. https://www.elec.ru/library/gosts_e71/gost-iec-61439-2-2024/
- ГОСТ IEC 60947-2-2021. Автоматические выключатели. https://docs.cntd.ru/document/1200181270
- ГОСТ IEC 60947-4-1-2021. Контакторы и пускатели. https://docs.cntd.ru/document/1200181366
- ГОСТ Р МЭК 60204-1-2007. Электрооборудование машин и механизмов. https://docs.cntd.ru/document/1200062544
- ГОСТ IEC 61131-2-2012. Программируемые контроллеры. Требования к оборудованию и испытания. https://docs.cntd.ru/document/1200103628
- ГОСТ Р 21.101-2020. Основные требования к проектной и рабочей документации. https://docs.cntd.ru/document/1200173797
- ABB. Work book: The standard IEC 61439 in practice. https://library.e.abb.com/public/32f98df19e5849e1b6b5d6172e00be73/2CPC000313B0201.pdf
- Eaton. Power Switchgear and Controlgear Assemblies. https://www.eaton.com/content/dam/eaton/markets/buildings/knowledge-center/gated-content-buildings/power-switchgear-and-controlgear-assemblies.pdf
- Szulborski et al. Thermal Analysis of Heat Distribution in Busbars during Rated Current Flow in Low-Voltage Switchgear. https://www.mdpi.com/1996-1073/14/9/2427
