ВРУ: что это такое и чем отличается от ГРЩ и ЩР

Вступление: почему вокруг ВРУ столько путаницы

ВРУ - один из тех терминов, который вроде бы все слышали, но каждый понимает немного по-своему. Для одного это вводной автомат и счетчик в металлическом шкафу. Для другого - несколько напольных секций с рубильниками, трансформаторами тока, АВР и отходящими линиями. Для третьего - «ну тот щит, где все начинается». И, надо признать, третье объяснение иногда ближе к жизни, чем хочется проектировщику.

Если коротко, ВРУ - это вводно-распределительное устройство. Оно устанавливается на вводе питающей линии в здание, помещение или обособленную часть объекта и выполняет сразу несколько задач: принимает питание, обеспечивает коммутацию, защиту, учет электроэнергии и распределение по дальнейшим линиям. В одних объектах ВРУ выглядит как компактный шкаф, в других - как серьезное НКУ 0,4 кВ на несколько секций.

Главная польза этой статьи - быстро разобраться, где заканчивается ВРУ и начинается ГРЩ или ЩР. Потому что в заявках на изготовление щитов эти названия часто смешиваются. Иногда это не страшно. А иногда от такой путаницы зависит состав оборудования, цена, место установки, требования к кабельным вводам и даже то, пройдет ли объект нормальную эксплуатацию без «сюрпризов» в первый же сезон нагрузки.

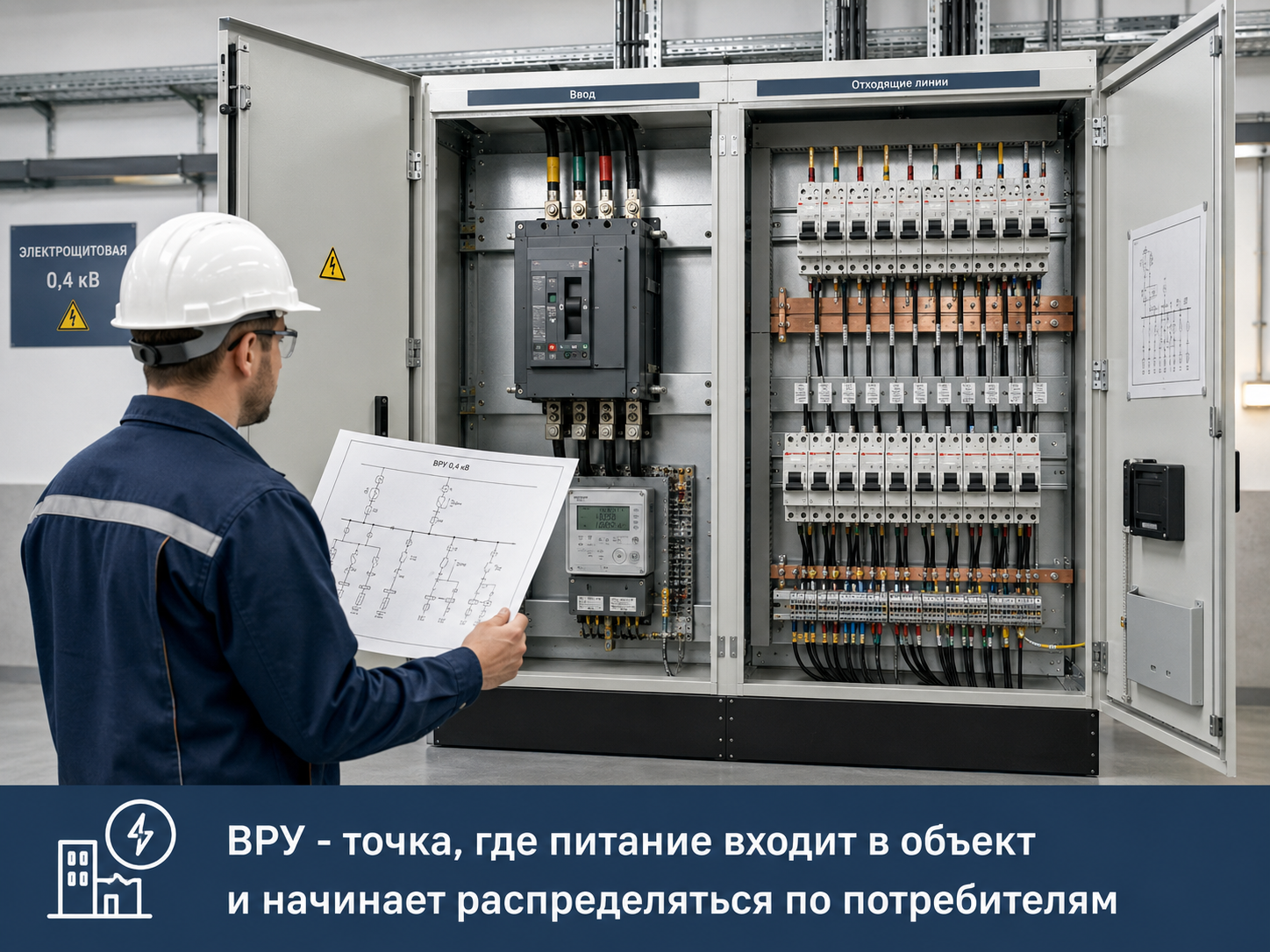

Что такое ВРУ простыми словами

Вводно-распределительное устройство - это комплектное низковольтное устройство, через которое электроэнергия поступает на объект и далее распределяется по внутренним сетям. ВРУ может включать вводной коммутационный аппарат, аппараты защиты, узел учета, измерительные приборы, шины, клеммы, устройства защиты от перенапряжений, аппаратуру АВР и отходящие линии.

Формально ВРУ удобно понимать как развитие обычного вводного устройства. Вводное устройство принимает питание на вводе. А вводно-распределительное устройство, помимо ввода, содержит аппараты и приборы отходящих линий. То есть ВРУ не только «впустило электричество», но и сразу организовало его дальнейшее распределение.

В реальном проекте ВРУ отвечает на несколько вопросов:

• откуда объект получает питание и сколько вводов предусмотрено;
• какая расчетная мощность и номинальный ток вводов;
• как отключить объект или отдельную часть электроустановки;
• где выполняется учет электроэнергии;
• какие линии питаются дальше - освещение, силовые щиты, вентиляция, насосы, технологическое оборудование;
• какая защита установлена на вводе и на отходящих присоединениях;
• каким способом подключаются внешние кабели и где остается место для обслуживания.

Хорошее ВРУ - это не «чем больше автоматов, тем лучше». Это логично собранный узел, где аппараты соответствуют нагрузкам, шины выдерживают токи, кабели можно нормально подключить, маркировка читается, а обслуживающий электрик не вспоминает проектировщика слишком эмоционально.

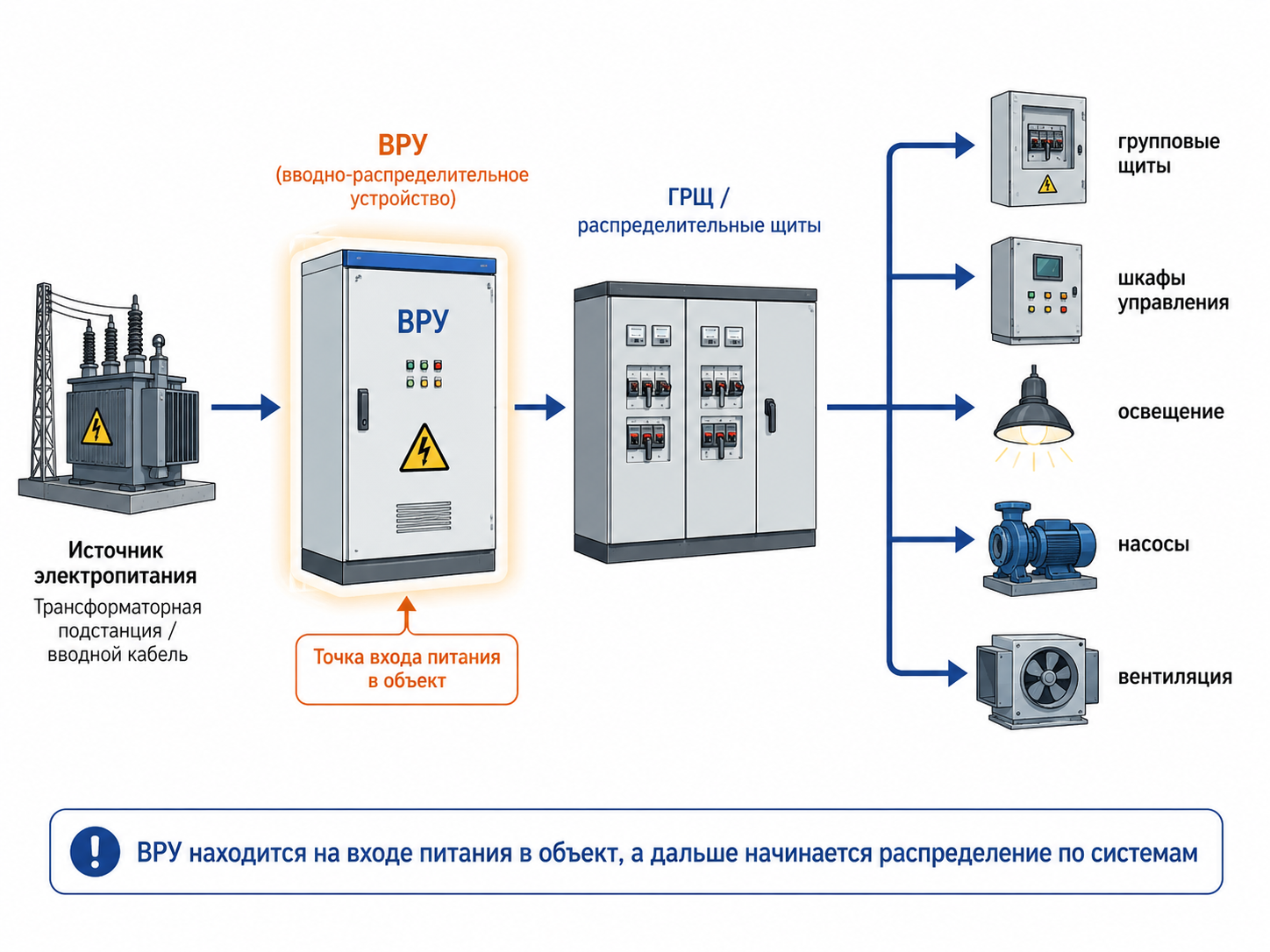

Назначение ВРУ: зачем оно нужно на объекте

ВРУ выполняет несколько функций одновременно. Именно поэтому его нельзя выбирать только по размеру корпуса или количеству модулей. Для объекта важна не красивая табличка на двери, а корректная работа всей цепочки электроснабжения.

Для небольшого здания ВРУ может быть единственным главным щитом. Для крупного промышленного объекта оно часто является частью более разветвленной системы: ввод, учет, ГРЩ, распределительные пункты, шкафы управления и локальные щиты оборудования.

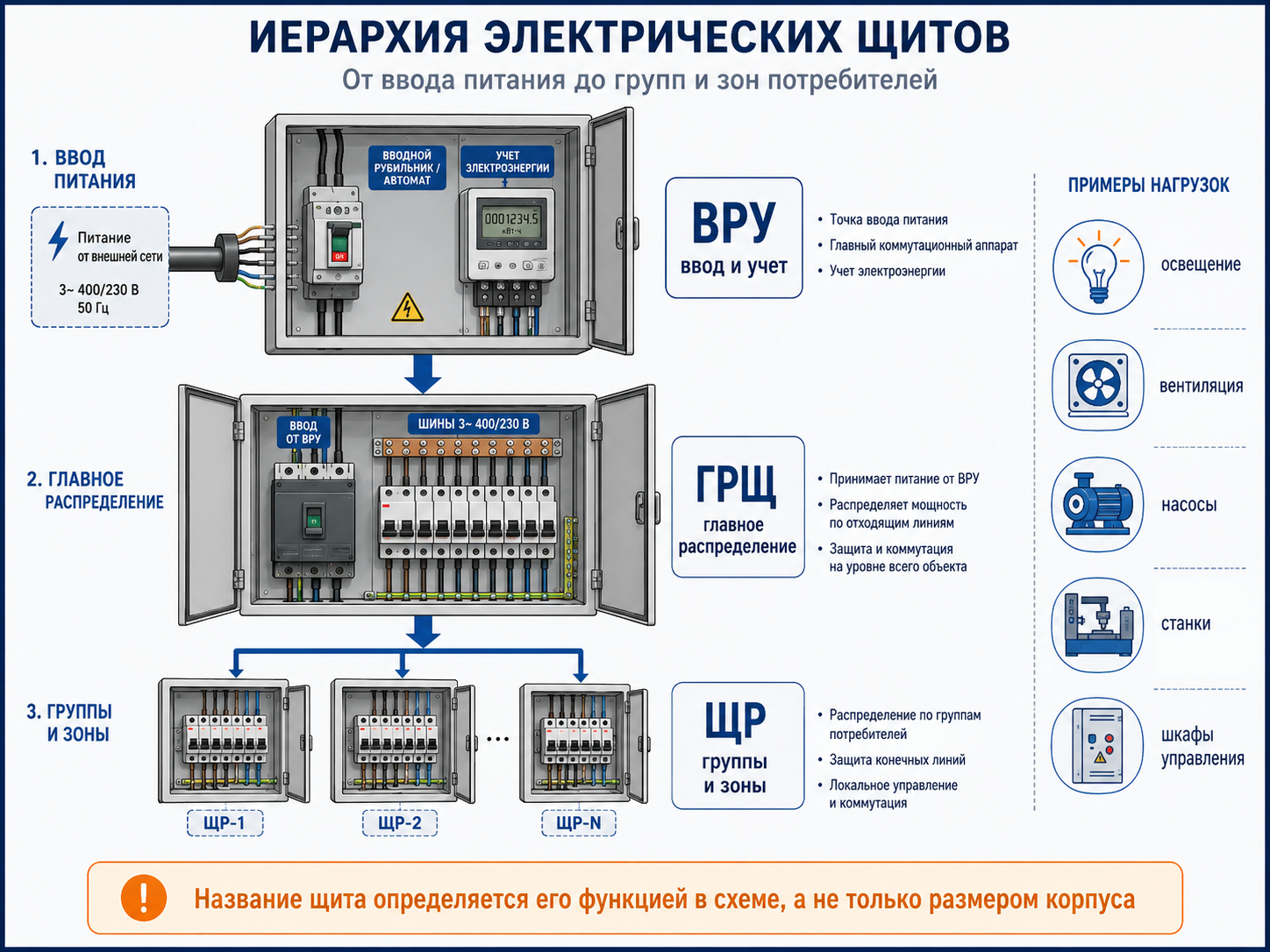

ВРУ, ГРЩ и ЩР: в чем разница

Путаница между ВРУ, ГРЩ и ЩР возникает потому, что все три устройства относятся к низковольтному распределению и внешне могут быть похожи: металлический корпус, DIN-рейки, аппараты, шины, кабели, маркировка. Но роль у них разная.

Главное правило: ВРУ привязано к вводу питания, ГРЩ - к главному распределению по объекту, ЩР - к распределению по группам и зонам. Но на практике функции могут совмещаться. Например, в небольшом административном здании один шкаф может называться ВРУ и одновременно выполнять роль главного распределительного щита. А в крупном производстве ВРУ, ГРЩ и ЩР будут разнесены физически и функционально.

Когда ВРУ и ГРЩ могут быть одним устройством

На небольших и средних объектах ВРУ и ГРЩ нередко объединяются. Например, в здании есть один ввод, узел учета, вводной автомат и несколько отходящих линий на освещение, розеточные сети, вентиляцию, тепловую завесу, насосы и серверную. В таком случае один шкаф фактически выполняет обе функции: принимает питание и распределяет его по объекту.

На крупных объектах такое объединение обычно неудобно. ВРУ может отвечать за ввод, учет и первичную коммутацию, а ГРЩ - за силовое распределение по секциям, фидерам и технологическим нагрузкам. Это упрощает обслуживание, повышает читаемость схемы и позволяет не превращать один шкаф в электротехнический «шкаф-купе мечты», где есть все, но непонятно, как этим пользоваться.

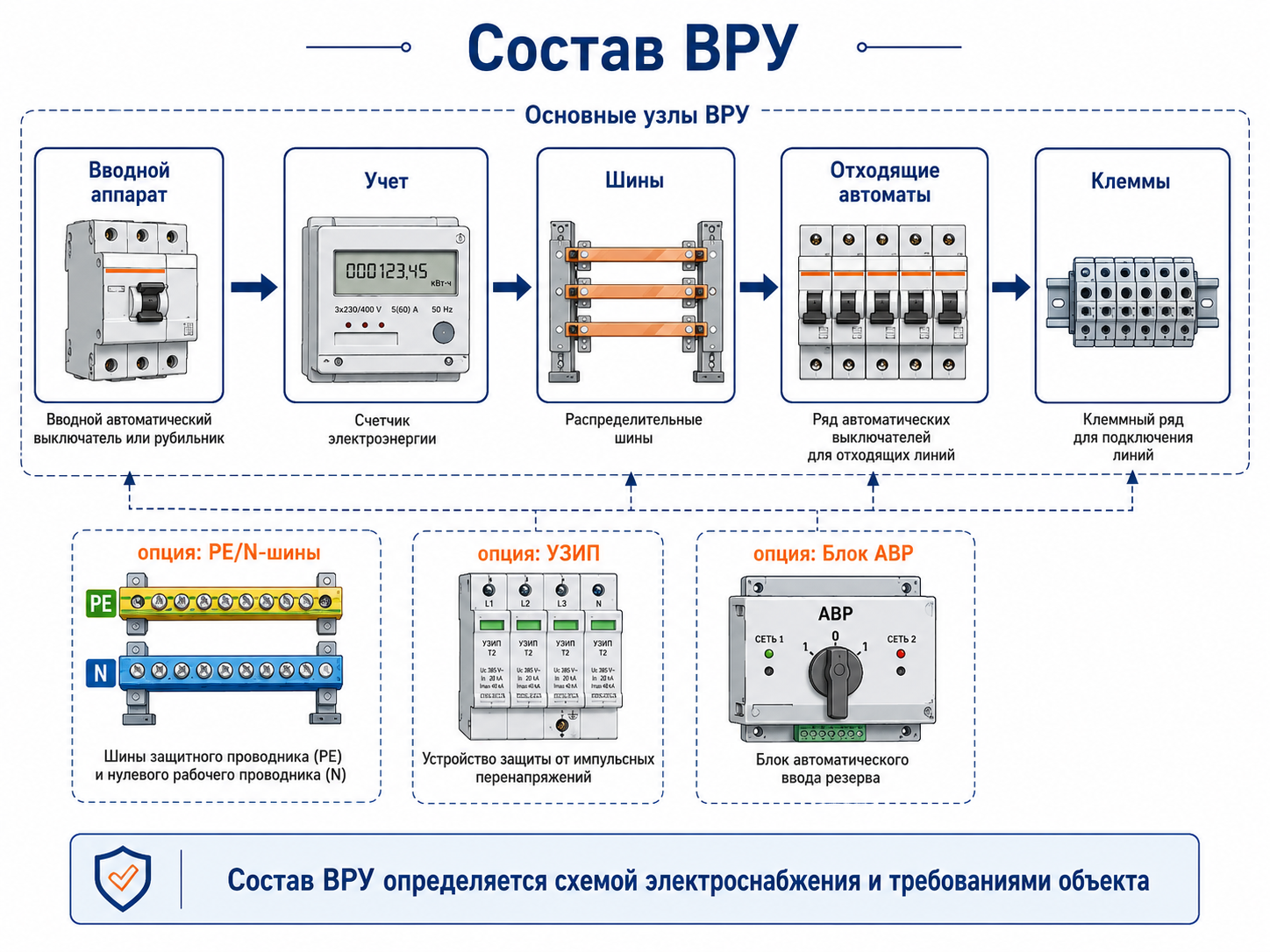

Из чего состоит ВРУ 0,4 кВ

Состав ВРУ зависит от проекта, категории электроснабжения, мощности объекта, числа вводов, требований сетевой организации, наличия учета, условий монтажа и перечня отходящих линий. Но основные узлы встречаются регулярно.

Вводная секция

Вводная секция принимает питание. Здесь располагается вводной аппарат, клеммы или шины для подключения питающего кабеля, иногда - ограничители перенапряжения, измерительные цепи, аппараты контроля фаз. Важно заранее понимать, откуда приходит кабель: сверху, снизу, сзади, через шинопровод или кабельный канал. Ошибка на этом этапе может закончиться весьма практично: кабель есть, шкаф есть, а подключить нормально нельзя.

Секция учета

Если в ВРУ размещается коммерческий или технический учет, нужно учитывать требования сетевой организации, схему измерения, класс точности счетчика и трансформаторов тока, пломбируемые зоны и доступность обслуживания. Цепи учета - не место для творческой импровизации. Здесь важны схема, маркировка и аккуратность монтажа.

Распределительная секция

Распределительная часть питает отходящие линии. Это могут быть линии на ГРЩ, ЩР, ЩО, силовые шкафы, вентиляционные установки, насосные группы, ИТП, серверные, зарядные станции, наружное освещение, пожарные системы и технологическое оборудование. Для каждой линии подбирается аппарат защиты с учетом нагрузки, кабеля, условий прокладки, токов короткого замыкания и требований селективности.

Секция АВР

АВР в составе ВРУ нужен там, где объект имеет два независимых ввода или ввод от сети и резервный источник. Автоматический ввод резерва контролирует наличие напряжения, чередование фаз и при необходимости переключает питание на резерв. Важный момент: АВР - это не просто «поставить два автомата и моторчик». Нужны электрические и механические блокировки, понятная логика, режимы ручного и автоматического управления, индикация состояния и корректная проверка на ПНР.

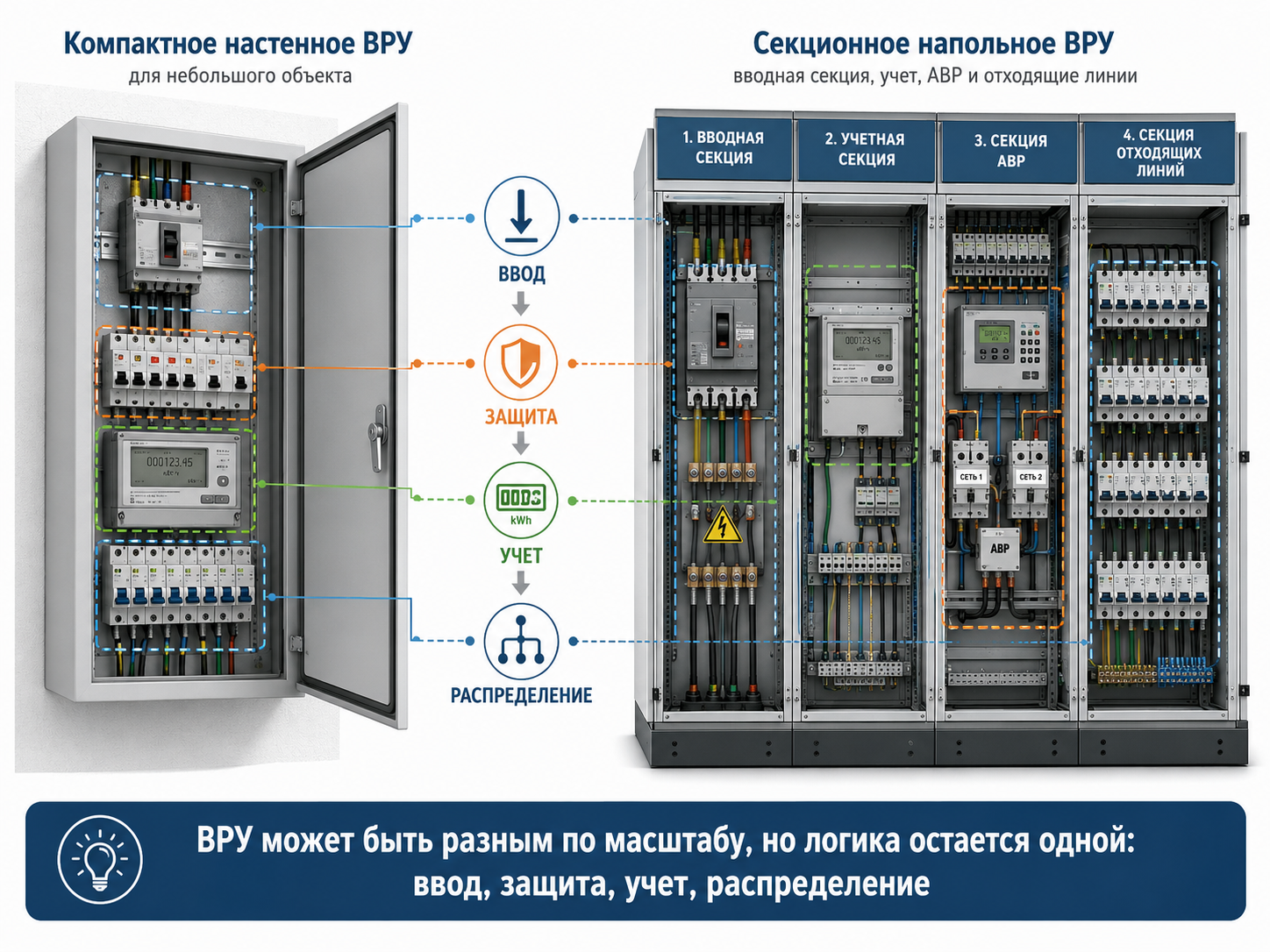

Основные варианты исполнения ВРУ

ВРУ может быть типовым или проектным. Типовое решение удобно, когда задача стандартная: один ввод, учет, несколько отходящих линий. Проектное исполнение требуется, когда есть особые нагрузки, два ввода, АВР, повышенные токи, нестандартные габариты, интеграция с диспетчеризацией или жесткие требования к месту установки.

Где применяется ВРУ

ВРУ применяют практически на всех объектах, где есть организованный ввод электроэнергии и внутреннее распределение. Разница только в масштабе и составе оборудования.

• в жилых домах и многоквартирных зданиях - для ввода, учета и распределения по стоякам, этажным щитам и общедомовым нагрузкам;
• в административных зданиях - для питания освещения, розеточных групп, вентиляции, кондиционирования, серверных и инженерных систем;
• в торговых и складских объектах - для распределения по арендаторам, зонам, холодильному оборудованию, освещению и технологическим потребителям;
• в производственных помещениях - для питания ГРЩ, ЩР, шкафов управления, станков, вентиляции, насосов, компрессоров и технологических линий;
• в ИТП, котельных, насосных и очистных сооружениях - для ввода питания и распределения на силовые шкафы и автоматику;
• на объектах инфраструктуры - для питания наружного освещения, связи, охраны, систем безопасности и инженерного оборудования.

Для инженерной компании ВРУ - один из базовых видов щитового оборудования. Но «базовый» не значит «простой». На вводе сосредоточены расчетные токи, ответственность за учет, требования к защите и эксплуатационная доступность. Ошибка во ВРУ редко остается маленькой локальной неприятностью.

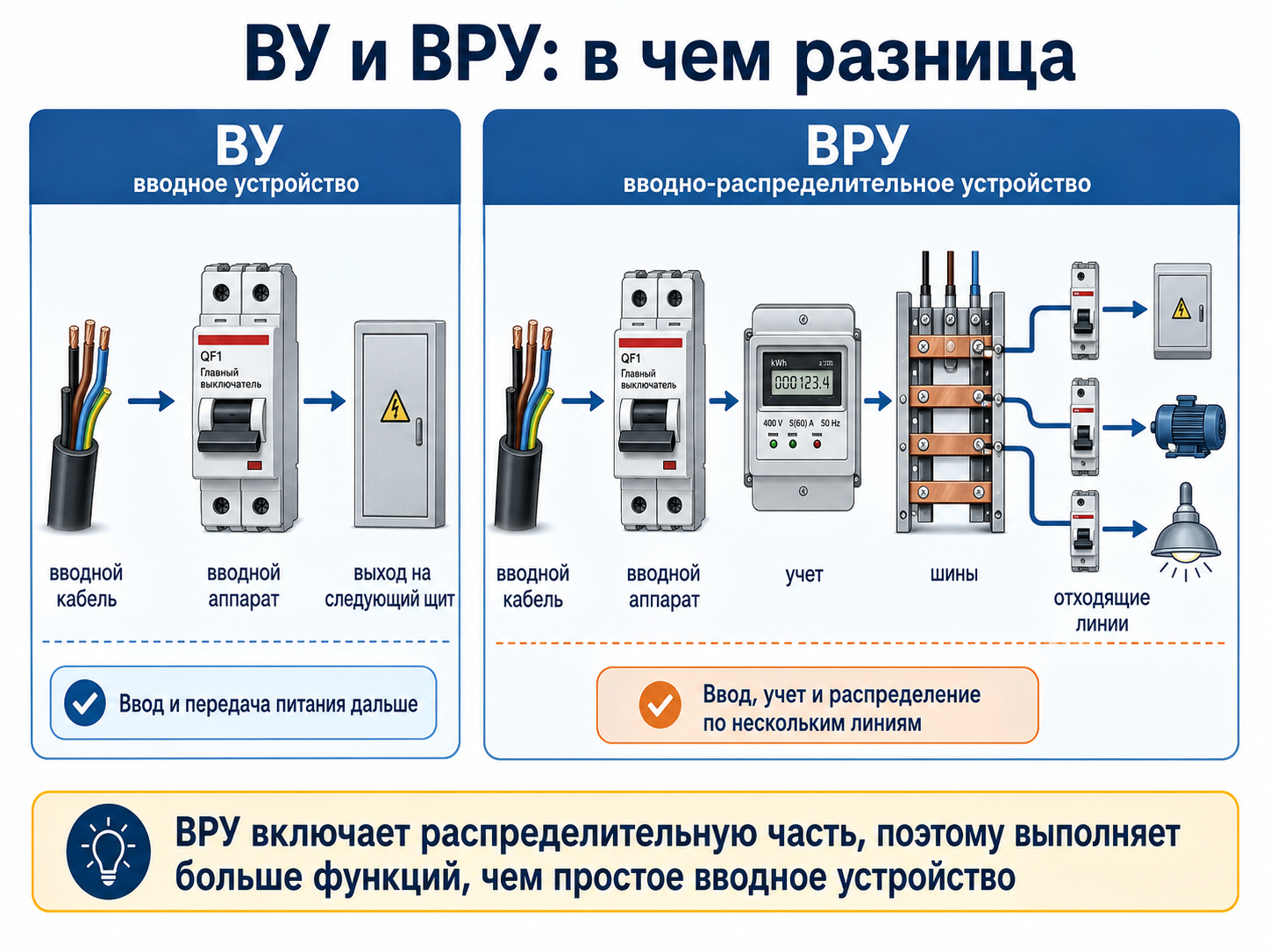

Чем ВРУ отличается от ВУ

ВУ - это вводное устройство. Его задача - принять питание на вводе в здание или его часть. ВРУ - вводно-распределительное устройство. Оно не только принимает питание, но и содержит аппараты и приборы отходящих линий. Поэтому ВРУ обычно функциональнее: в нем может быть учет, защита вводов, распределение по линиям и дополнительная аппаратура контроля.

На практике ВУ часто можно представить как «ввод и коммутация», а ВРУ - как «ввод плюс распределение». Но границу нужно смотреть по проекту и однолинейной схеме, а не по названию на двери шкафа.

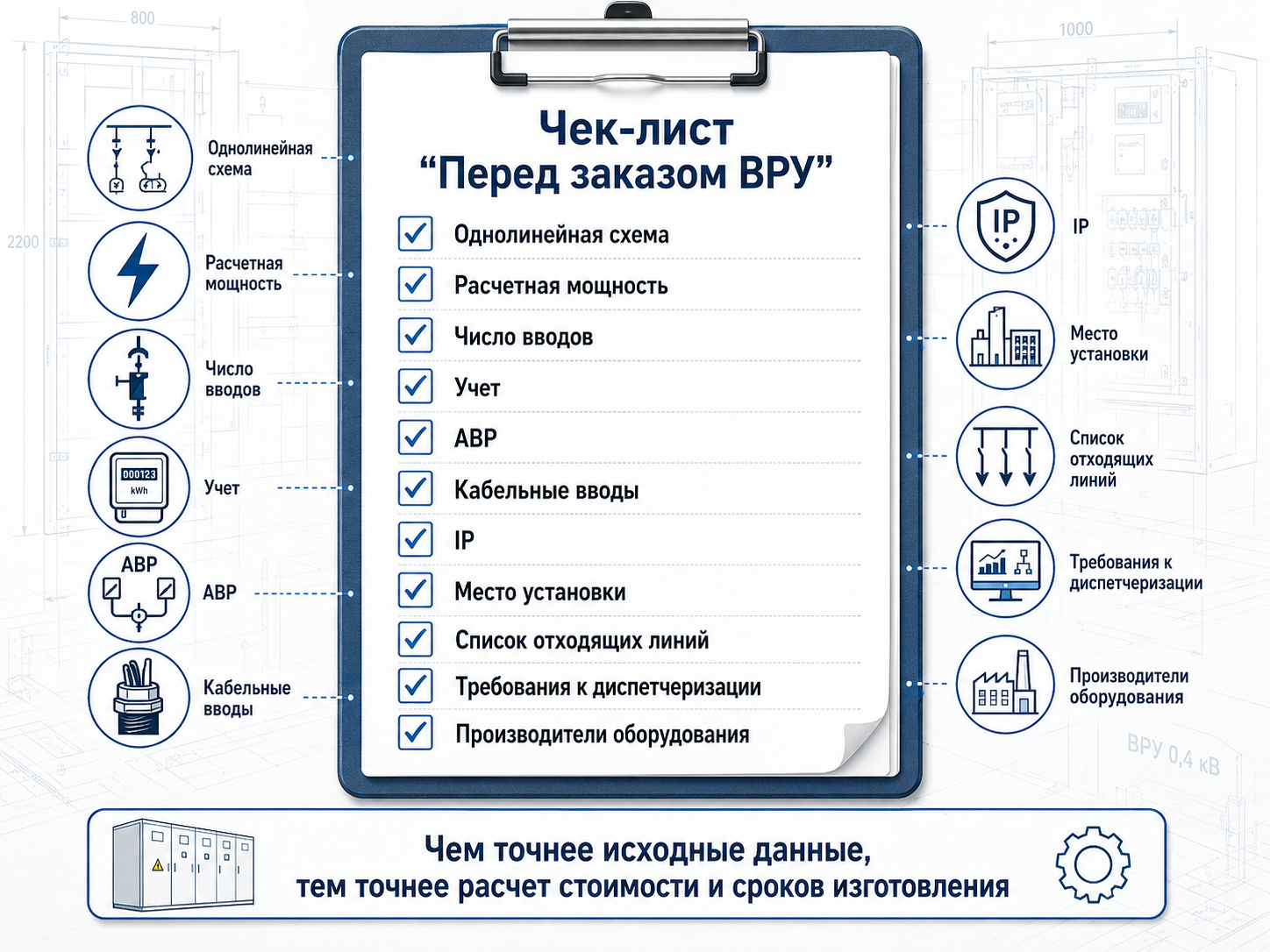

Что учесть при заказе ВРУ

Чтобы изготовитель корректно рассчитал ВРУ, ему нужны не общие слова «сделайте вводной щит», а исходные данные. Чем точнее информация на старте, тем меньше уточнений, переделок и сюрпризов в смете.

Нюансы проектирования и сборки

ВРУ находится на границе внешнего и внутреннего электроснабжения, поэтому к нему предъявляются повышенные требования по надежности, безопасности и удобству эксплуатации. Ниже - несколько моментов, которые лучше продумать до сборки, а не после доставки шкафа на объект.

1. Номинальный ток - это не единственный параметр

Выбрать аппарат «на 400 А» недостаточно. Нужно учитывать отключающую способность, категорию применения, уставки, селективность, способ присоединения кабелей, тепловой режим и совместимость с остальной схемой. Иногда аппарат с нужным номиналом физически не подходит по присоединению или требует больше места, чем заложено в корпусе.

2. Кабельные подключения нужно проектировать заранее

Самая частая практическая проблема - шкаф собран аккуратно, но кабелям в нем тесно. Особенно если приходят несколько алюминиевых кабелей большого сечения, кабельные наконечники массивные, а ввод снизу не совпадает с расположением аппаратов. В хорошем ВРУ предусмотрены кабельные отсеки, промежуточные шины или клеммы, крепление кабелей и нормальный доступ инструментом.

3. Учет требует отдельной дисциплины

Цепи учета должны быть понятными, маркированными и доступными для проверки. Если требуется пломбировка, это влияет на компоновку. Нельзя сначала собрать шкаф «как удобно», а потом пытаться сделать пломбируемую зону из того, что осталось. Обычно это заканчивается некрасиво - и технически, и эмоционально.

4. Селективность не появляется сама

Селективность защит нужна, чтобы при аварии отключался ближайший к повреждению аппарат, а не весь объект. Для ВРУ это особенно важно: если мелкая авария на отходящей линии гасит весь ввод, значит, схема защиты требует пересмотра. Селективность проверяют расчетом и подбором аппаратов, а не надеждой на удачу.

5. Нужен резерв места

Объекты развиваются. Сегодня в ВРУ десять отходящих линий, завтра появляется новая вентиляционная установка, зарядная станция, насос, серверная или технологическая линия. Разумный резерв по месту, шинам и отходящим присоединениям часто дешевле, чем замена шкафа через год.

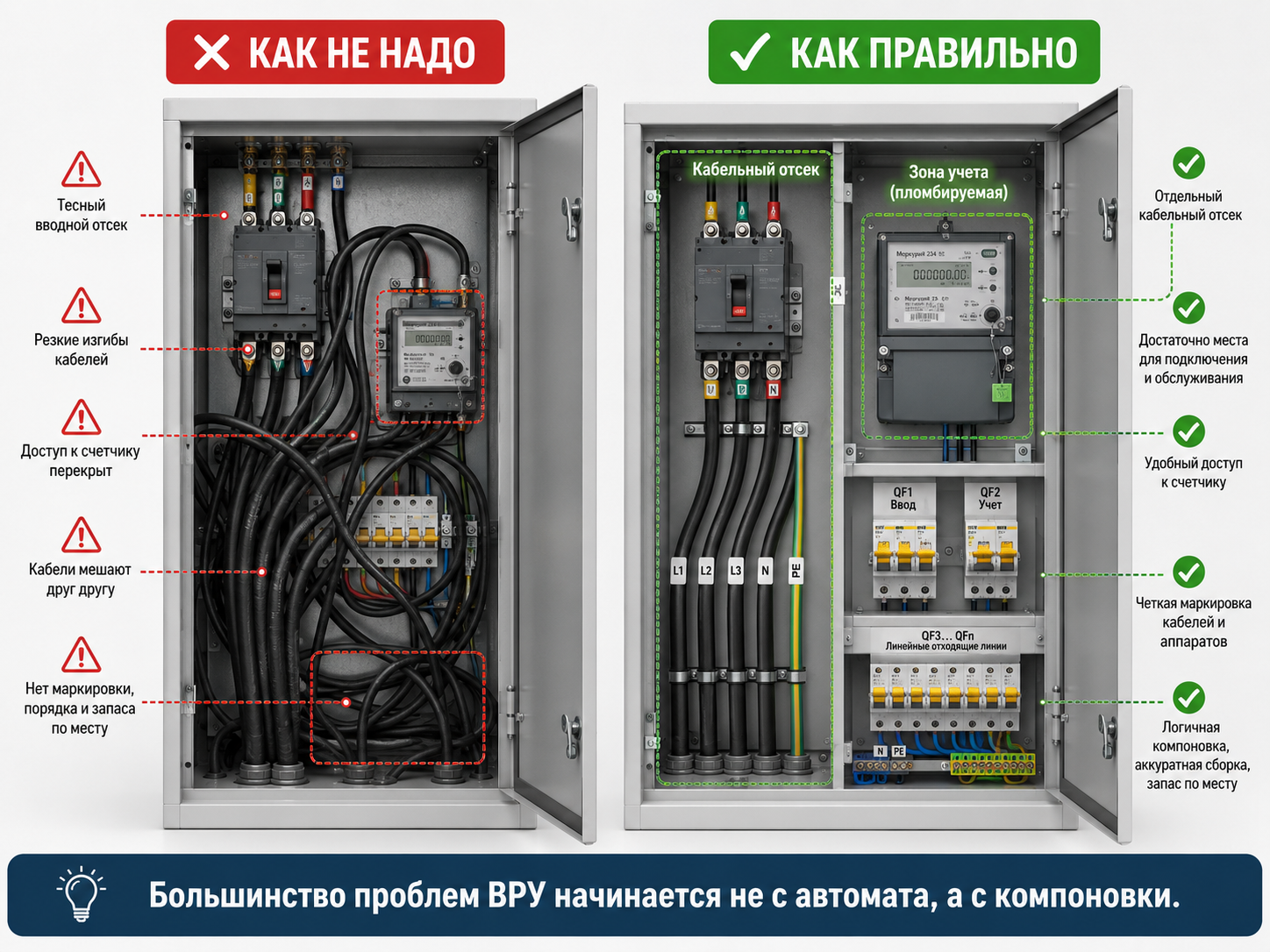

Типичные ошибки при выборе и сборке ВРУ

Ошибки во ВРУ обычно проявляются не сразу. На этапе приемки все может выглядеть прилично: двери закрываются, лампочки горят, автомат щелкает. Проблемы начинаются под нагрузкой, при обслуживании, расширении объекта или первом аварийном режиме.

• Смешали функции ВРУ, ГРЩ и ЩР без анализа схемы. В результате в один шкаф пытаются поместить ввод, учет, все отходящие линии и еще «чуть-чуть автоматики».
• Не предусмотрели место для кабелей. Особенно критично для силовых вводов большого сечения и нескольких параллельных кабелей.
• Выбрали аппараты только по номинальному току, без учета токов КЗ, селективности, присоединения и уставок.
• Сделали неудобный доступ к счетчику, трансформаторам тока, испытательной коробке или пломбируемым элементам.
• Не разделили силовые и слаботочные цепи, если в шкафу есть диспетчеризация, сигнализация или интерфейсы связи.
• Не заложили резерв по месту и отходящим линиям, хотя объект явно будет расширяться.
• Не продумали тепловой режим: много аппаратов в тесном корпусе, высокая нагрузка, плохая вентиляция.
• Сэкономили на маркировке. В момент аварии без маркировки даже хороший щит превращается в квест с сомнительным финалом.
• Не согласовали требования сетевой организации к узлу учета до изготовления ВРУ.
• Не выполнили полноценную проверку и ПНР: затяжка, изоляция, фазировка, работа АВР, индикация, состояние контактов.

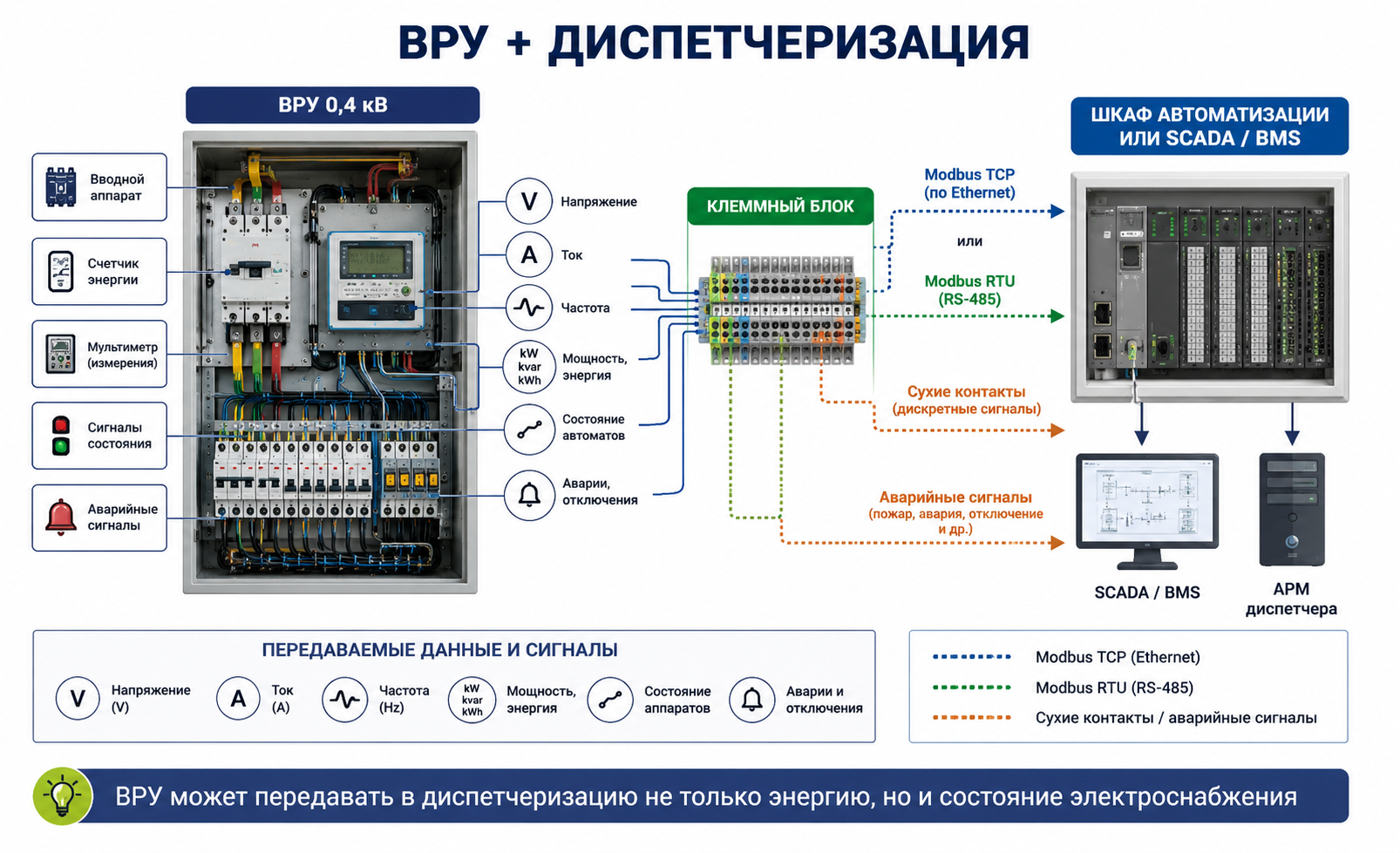

ВРУ и АСУ ТП: когда вводной щит становится частью цифровой системы

На современных объектах ВРУ все чаще не просто распределяет электроэнергию, но и передает данные. Это особенно актуально для промышленных зданий, складов, инженерных комплексов, насосных станций, котельных и объектов с диспетчеризацией.

В ВРУ можно предусмотреть:

• мультиметр или счетчик с интерфейсом RS-485, Ethernet, Modbus RTU/TCP или другим протоколом;
• сухие контакты состояния вводных и отходящих аппаратов;
• сигналы аварии, отключения, работы АВР, пропадания фаз, перенапряжения;
• передачу параметров тока, напряжения, мощности, cos phi, потребления электроэнергии;
• клеммный блок для связи со шкафом автоматизации, BMS или SCADA;
• отдельный источник питания для цепей сигнализации и связи.

Здесь важно разделить задачи. ВРУ не должно превращаться в шкаф АСУ ТП, если для этого нет основания. Но передать основные состояния и измерения в систему мониторинга - грамотное решение. Оператор видит, что происходит с питанием, инженер быстрее находит причину аварии, а руководитель получает не гадание по счету за электроэнергию, а нормальную статистику.

Практические примеры применения

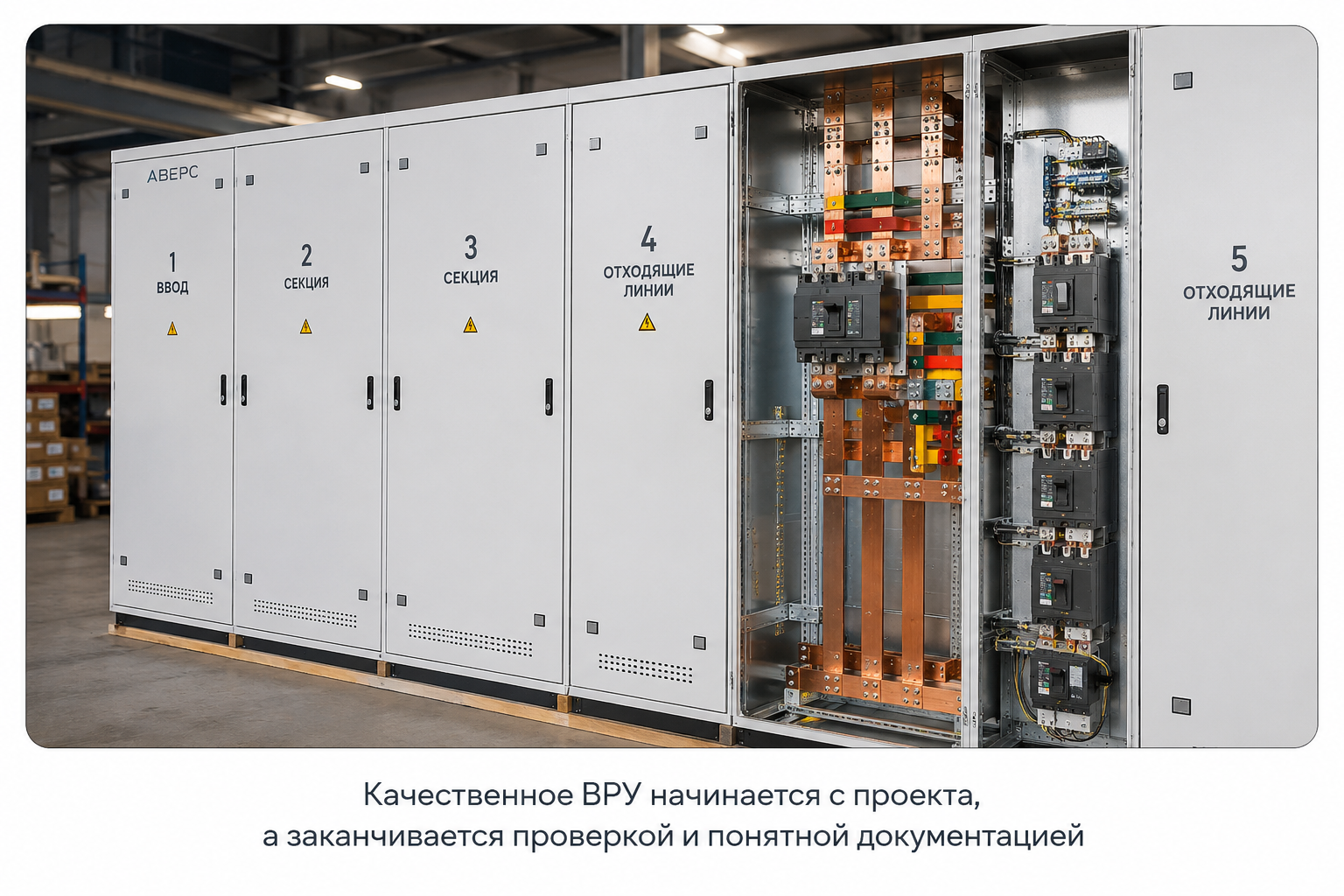

Как отличить хорошее ВРУ от «просто собранного шкафа»

Качественное ВРУ видно не только по бренду автоматов. Хорошая сборка - это сочетание схемного решения, нормальной компоновки, аккуратного монтажа, понятной маркировки и проверок перед отгрузкой.

• внутри достаточно места для кабелей, шин, аппаратов и обслуживания;
• вводные и отходящие аппараты соответствуют схеме и расчетным данным;
• шины имеют правильное сечение, крепление и изоляционные расстояния;
• цепи учета выполнены аккуратно, с учетом требований пломбировки;
• PE и N организованы понятно, без случайных перемычек и «творческих» решений;
• проводники промаркированы, клеммы подписаны, аппараты имеют позиционные обозначения;
• силовые цепи отделены от цепей управления и связи там, где это требуется;
• есть документация: схема, спецификация, паспорт, маркировочные таблицы;
• выполнены проверки перед передачей заказчику.

ВРУ должно быть удобным не только изготовителю, но и тем, кто будет его подключать, обслуживать, проверять и модернизировать. Это тот случай, когда «собрали красиво» - хорошо, но «собрали понятно и обслуживаемо» - еще лучше.

Нормативная осторожность

Перед проектированием конкретного ВРУ необходимо сверять требования с актуальными редакциями нормативных документов: ПУЭ, применимыми ГОСТ серии IEC 61439, требованиями сетевой организации, проектной документацией и техническими условиями. Нормы меняются, а ответственность за электроустановку остается вполне реальной.

В рамках статьи корректно говорить общими инженерными формулировками: ВРУ относится к низковольтным устройствам распределения и управления, а конкретные решения по токам, защите, коммутации, степени защиты, размещению и проверкам должны приниматься на основании проекта и действующих нормативов.

Почему ВРУ лучше заказывать у профильного производителя

Вводно-распределительное устройство - не самое подходящее место для экспериментов в стиле «соберем по месту, а там разберемся». ВРУ влияет на безопасность, учет, надежность электроснабжения и удобство обслуживания. Поэтому важно, чтобы его разрабатывали и собирали специалисты, которые понимают не только как закрепить аппарат на DIN-рейке, но и как работает вся система электроснабжения объекта.

Профильный производитель помогает:

• уточнить исходные данные и не потерять важные требования до расчета стоимости;
• подобрать корпус, аппараты, шины, клеммы и узел учета под задачу;
• предусмотреть место для кабельных вводов и будущего расширения;
• согласовать исполнение с проектом и требованиями эксплуатации;
• выполнить аккуратную сборку, маркировку и проверку перед отгрузкой;
• подготовить документацию для монтажа и дальнейшей эксплуатации.

Заключение: ВРУ - это начало надежного электроснабжения

ВРУ - это не просто вводной щит и не формальность в проекте. Это первый важный узел низковольтного электроснабжения объекта. Он принимает питание, организует учет, защищает вводы и отходящие линии, распределяет энергию и задает порядок всей дальнейшей электрической сети.

Главное отличие ВРУ от ГРЩ и ЩР - его привязка к вводу питания. ГРЩ отвечает за главное распределение по объекту, ЩР - за распределение по зонам и группам. На небольших объектах эти функции могут совмещаться, на крупных - лучше разделять их по смыслу, секциям и месту установки.

Если вам нужно подобрать, рассчитать или изготовить ВРУ 0,4 кВ для здания, производства, склада, насосной, ИТП или другого объекта - подготовьте однолинейную схему, мощность, данные по вводам, учет и список отходящих линий. А дальше лучше подключить инженеров, которые соберут не просто шкаф, а рабочий узел электроснабжения.

Свяжитесь с ООО ИК «ЭЛТЕКО» для подбора и расчета ВРУ, ГРЩ, ЩР, НКУ 0,4 кВ, шкафов управления и комплексных решений по электромонтажу и автоматизации.
