Температура — один из самых распространённых параметров в автоматизации. Её измеряют в приточной вентиляции, котельных и ИТП, печах, сушильных камерах, электродвигателях, подшипниковых узлах, резервуарах, шкафах управления и десятках других систем. Но одинаковое слово «температура» ещё не означает одинаковую задачу.

Датчик на обратном трубопроводе калорифера должен быстро предупредить о риске замерзания. Датчик в печи обязан выдерживать высокую температуру и химически активную атмосферу. Измерение в помещении требует стабильности и аккуратного корпуса, а контроль вращающейся детали может вообще исключать контакт. Поэтому универсального датчика «на все случаи жизни» нет — и это нормально.

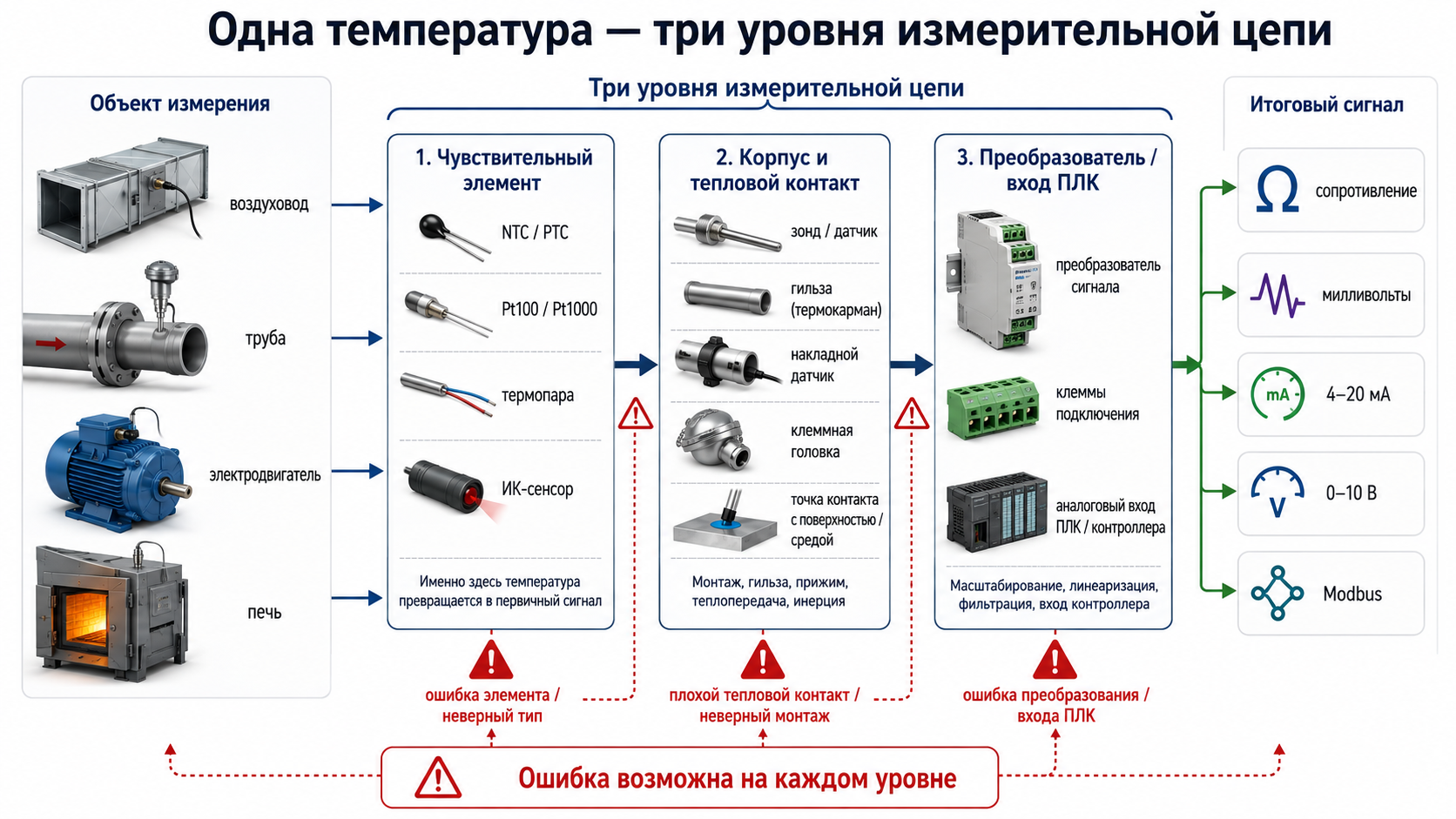

На практике измерительная цепь состоит как минимум из трёх частей: чувствительного элемента, механического исполнения и преобразования сигнала. Ошибка в любой из них способна дать правдоподобную, но неверную температуру. Именно такие неисправности особенно неприятны: автоматика работает, графики рисуются, а технологический режим постепенно уходит не туда.

Датчик температуры преобразует тепловое состояние объекта или среды в величину, которую можно измерить электрически. В зависимости от принципа это может быть сопротивление, термо-ЭДС, напряжение полупроводникового перехода, ток унифицированной петли, цифровой код или интенсивность инфракрасного излучения.

Важно различать температуру чувствительного элемента и температуру объекта. Они становятся близкими только после теплообмена. Если зонд установлен в застойной зоне, плохо прижат к трубе, закрыт толстым слоем изоляции или помещён в массивную гильзу, он может показывать не тот процесс, который интересует технолога. Формально датчик исправен — неверно организовано измерение.

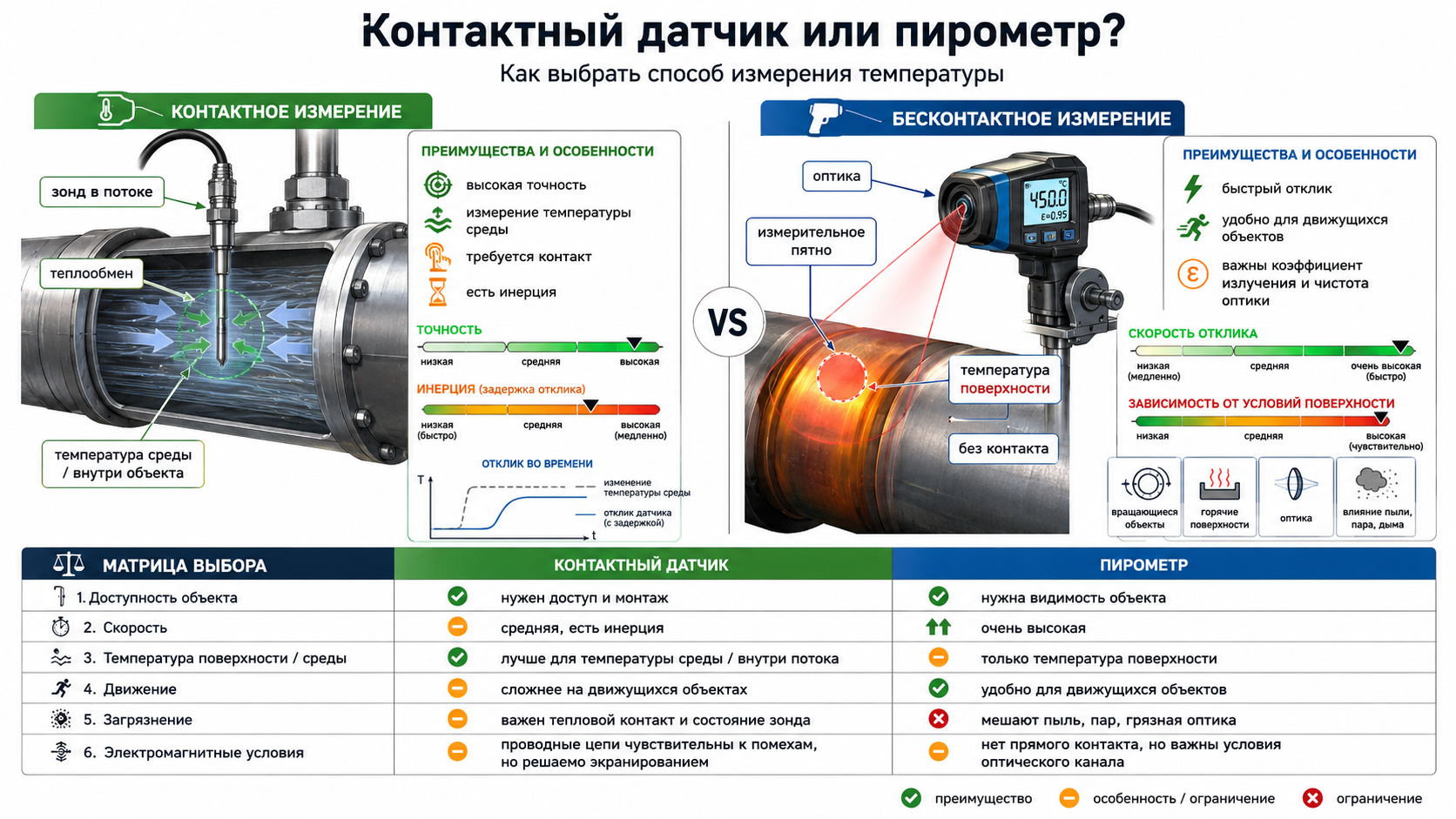

Контактное измерение

Контактный датчик получает тепло через непосредственный контакт с поверхностью или средой. К этой группе относятся термометры сопротивления, термисторы, термопары, полупроводниковые датчики, а также различные механические термостаты. Чувствительный элемент размещают в воздухе, прижимают к поверхности или вводят внутрь трубопровода, ёмкости, подшипникового узла либо обмотки.

• Преимущества. Высокая точность, возможность измерять внутри объекта или среды, сравнительно простая обработка сигнала, меньшая зависимость от оптических свойств поверхности.
• Ограничения. Нужно обеспечить тепловой контакт; датчик и гильза могут замедлять отклик; материал корпуса должен выдерживать давление, коррозию, вибрацию и температуру процесса.

Бесконтактное измерение

Бесконтактные датчики оценивают температуру по излучению объекта. В промышленности чаще всего используют инфракрасную пирометрию и тепловизионные системы. Метод полезен для движущихся, электрически опасных, очень горячих, стерильных или труднодоступных объектов.

• Преимущества. Быстрый отклик, отсутствие механического контакта, возможность сканировать поверхность и измерять движущийся объект.
• Ограничения. Измеряется преимущественно температура поверхности; результат зависит от коэффициента излучения, отражённого тепла, загрязнения оптики, расстояния и размера измеряемого пятна.

Термометр сопротивления, или RTD, использует предсказуемое изменение сопротивления металла с температурой. Для промышленной автоматики главным материалом стала платина: её характеристика стабильна, хорошо воспроизводится и нормируется стандартом IEC 60751. Обозначение Pt100 означает 100 Ом при 0 °C, Pt1000 — 1000 Ом при 0 °C.

В ограниченном диапазоне вокруг 0 °C поведение платинового элемента удобно представлять приближённо: R(T) ≈ R₀·(1 + αT), где α обычно равно 0,00385 1/°C. Для точных расчётов на широком диапазоне используется уравнение Каллендара–Ван Дюзена и табличные характеристики стандарта. В реальном проекте ПЛК или измерительный преобразователь уже содержит нужную линеаризацию — важно выбрать правильный тип входа.

Pt100 или Pt1000

Оба элемента используют одну нормированную зависимость, но Pt1000 имеет в десять раз большее номинальное сопротивление. Поэтому одинаковое сопротивление соединительных проводов вносит в двухпроводную схему Pt1000 меньшую относительную ошибку. Это делает Pt1000 удобным для HVAC, распределённых систем и сравнительно длинных линий. Pt100 широко применяется в процессной автоматизации, особенно при трёх- и четырёхпроводном подключении.

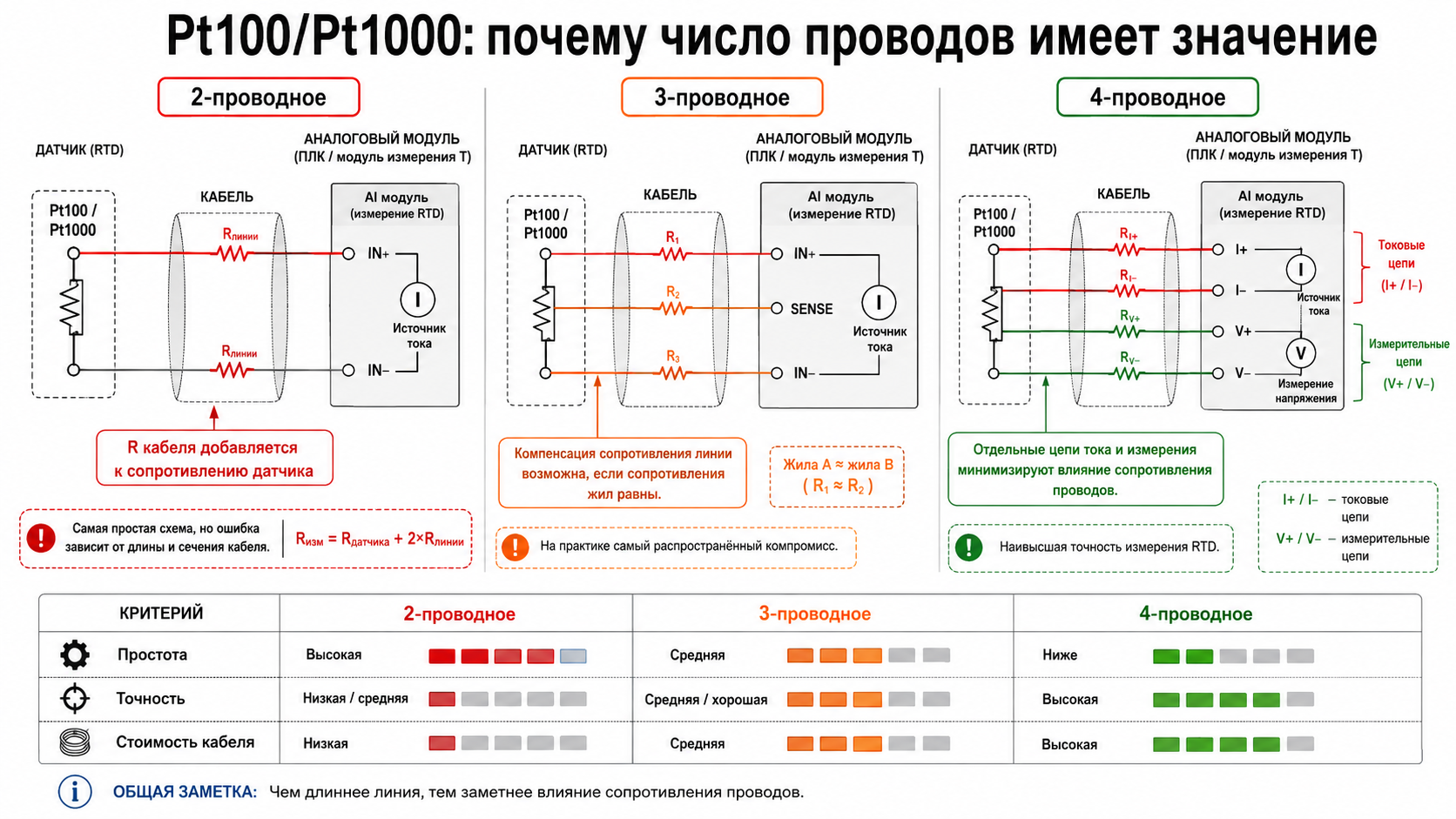

Двух-, трёх- и четырёхпроводное подключение

• 2 провода. Самая простая схема. Сопротивление обоих проводов складывается с сопротивлением датчика и создаёт положительную погрешность. Подходит для коротких линий, Pt1000 и задач с умеренными требованиями.
• 3 провода. Наиболее распространённый промышленный вариант. Входной модуль компенсирует сопротивление проводов при условии, что их сопротивления близки. Поэтому жилы должны быть одинакового сечения, материала и длины.
• 4 провода. Ток подаётся по одной паре, падение напряжения измеряется по другой. Влияние проводов практически исключается. Схему применяют в высокоточных измерениях и калибровочных установках.

Никелевые и медные элементы

Никелевые термосопротивления чувствительнее платиновых в рабочем диапазоне, но уступают им по линейности и температурной стабильности. Медные элементы обладают хорошей линейностью, однако имеют низкое удельное сопротивление и ограниченный диапазон. В современных системах чаще встречаются платиновые датчики; Ni и Cu сохраняются в отдельных типовых решениях, старом оборудовании и измерении температуры обмоток.

Что ещё влияет на точность RTD

• Класс допуска и реальная рабочая температура, а не только точность при одной точке.
• Сопротивление и несимметрия проводов, качество клеммных соединений.
• Самонагрев чувствительного элемента измерительным током.
• Теплопередача через гильзу, глубина погружения и тепловой отвод по штоку.
• Механические напряжения, вибрация и старение элемента.

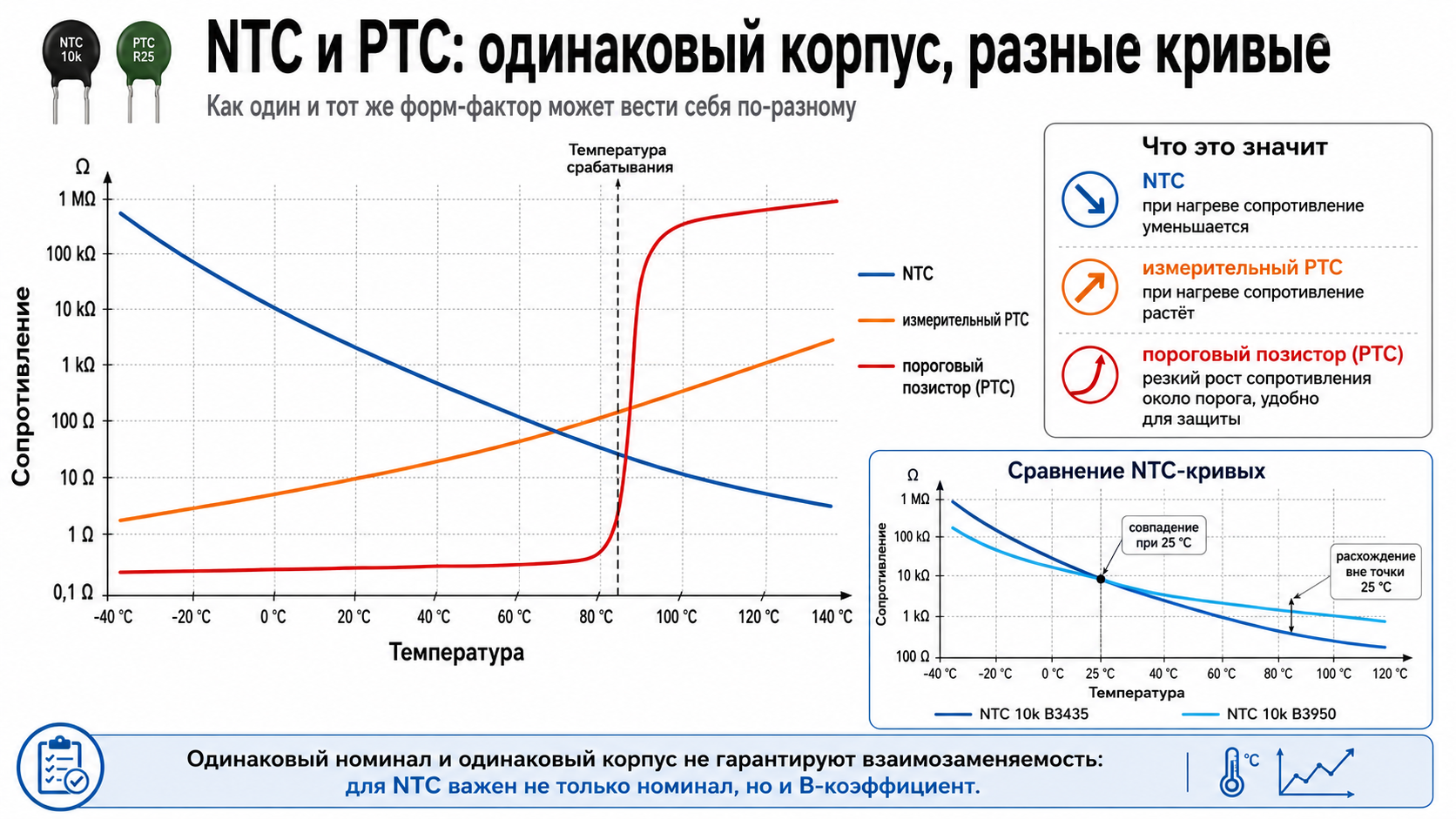

Термистор — полупроводниковый резистивный элемент с высокой температурной чувствительностью. У NTC сопротивление при нагреве уменьшается, у PTC — увеличивается. По сравнению с металлическими RTD термисторы дают более заметное изменение сопротивления, имеют малые размеры и быстрый отклик, но их характеристика нелинейна и обычно рассчитана на более узкий диапазон.

NTC: номинал и коэффициент B

Для NTC недостаточно знать надпись «10 кОм». Номинал обычно указан при 25 °C, а форму кривой задаёт коэффициент B или полная таблица сопротивления. Упрощённая модель выглядит так: R(T) = R₀·exp[B·(1/T − 1/T₀)], где температуры задаются в кельвинах. Два датчика NTC 10 кОм с B = 3435 K и B = 3950 K совпадут около 25 °C, но разойдутся на краях диапазона.

Именно поэтому нельзя менять NTC «по номиналу и размеру». Контроллер должен использовать характеристику конкретного элемента. Иначе ошибка будет зависеть от температуры: около точки номинала всё выглядит нормально, а при холоде или нагреве показания уходят на несколько градусов.

PTC: измерение или защита

PTC бывает измерительным и пороговым. В защите электродвигателей часто применяют позисторные цепочки с резким ростом сопротивления около заданной температуры. Такой элемент удобен как признак перегрева, но не всегда предназначен для точного непрерывного измерения. Реле или вход ПЛК должны поддерживать именно используемую характеристику и контролировать обрыв цепи.

• Где удобен NTC. Комнатные и канальные датчики, бытовая и климатическая техника, компактные узлы, контроль батарей и электроники.
• Где удобен PTC. Защита обмоток двигателей, трансформаторов, нагревателей и других узлов с пороговой логикой.
• Главный риск. Несовпадение номинала, коэффициента B или таблицы с настройками контроллера.

Термопара состоит из двух разнородных проводников, образующих измерительный спай. При разности температур между измерительным и опорным спаями возникает термо-ЭДС — эффект Зеебека. Сигнал измеряется в милливольтах, поэтому он чувствителен к помехам, качеству соединений и правильности компенсации.

Международный стандарт IEC 60584-1 задаёт опорные функции и допуски для буквенных типов термопар. На практике наиболее распространены K, J, T и N; для высоких температур применяют также R, S и B. Рабочий диапазон определяется не только типом металлов, но и диаметром проволоки, оболочкой, изоляцией, атмосферой процесса и требуемым ресурсом. Каталожный максимум нельзя автоматически считать допустимой постоянной температурой эксплуатации.

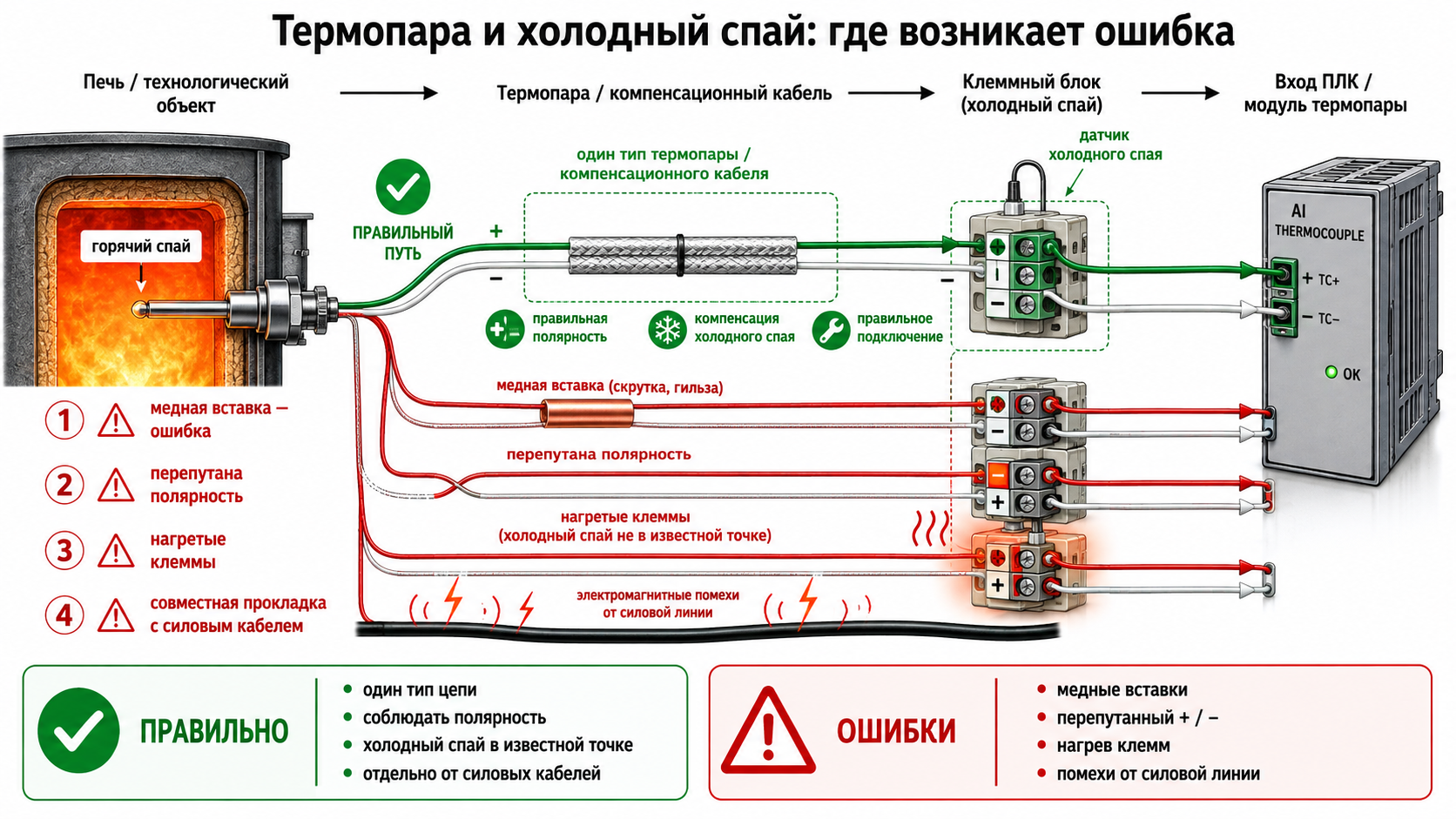

Компенсация холодного спая

Термопара измеряет разность температур, а не абсолютную температуру «горячего» спая. Измерительный модуль определяет температуру клемм подключения — холодного спая — и математически компенсирует её. Если клеммный блок нагревается неравномерно, рядом установлен блок питания или используется неподходящий удлинительный провод, появляется систематическая ошибка.

Тип спая

• Открытый спай. Минимальная тепловая инерция, но слабая механическая и химическая защита.
• Заземлённый спай. Хороший тепловой контакт с оболочкой и быстрый отклик, однако возможны контуры заземления и помехи.
• Изолированный спай. Лучше электрическая развязка, но отклик обычно медленнее.

Кабель и соединения

Продлевать термопару обычным медным кабелем без предусмотренного перехода нельзя. Используют термопарный, удлинительный или компенсационный кабель нужного типа и полярности. IEC 60584-3 нормирует идентификацию и допуски таких кабелей. Любой незапланированный переход между разными металлами создаёт дополнительный термоэлектрический узел.

В полупроводниковых датчиках используют температурную зависимость PN-перехода, подвижности носителей заряда или параметров интегральной схемы. Современный элемент может сразу выдавать линейное напряжение, ток или цифровые данные по I²C, SPI, 1-Wire и другим интерфейсам. Такие решения удобны в электронике, комнатных приборах, вычислительной технике и интеллектуальных модулях.

Преимущество — заводская линеаризация и простое подключение. Ограничения — сравнительно узкий температурный диапазон, необходимость питания, требования к печатной плате и тепловому контакту. В промышленном шкафу микросхема на плате измеряет прежде всего температуру самой платы и воздуха рядом с ней; это не всегда равно температуре силовой аппаратуры или верхней зоны шкафа.

Инфракрасный датчик принимает излучение поверхности и по его интенсивности рассчитывает температуру. Тепловые приёмники — термобатареи, болометры и пироэлектрические элементы — преобразуют поглощённую энергию в электрический сигнал. Квантовые детекторы используют прямое взаимодействие фотонов с полупроводниковой структурой и применяются в специализированных диапазонах.

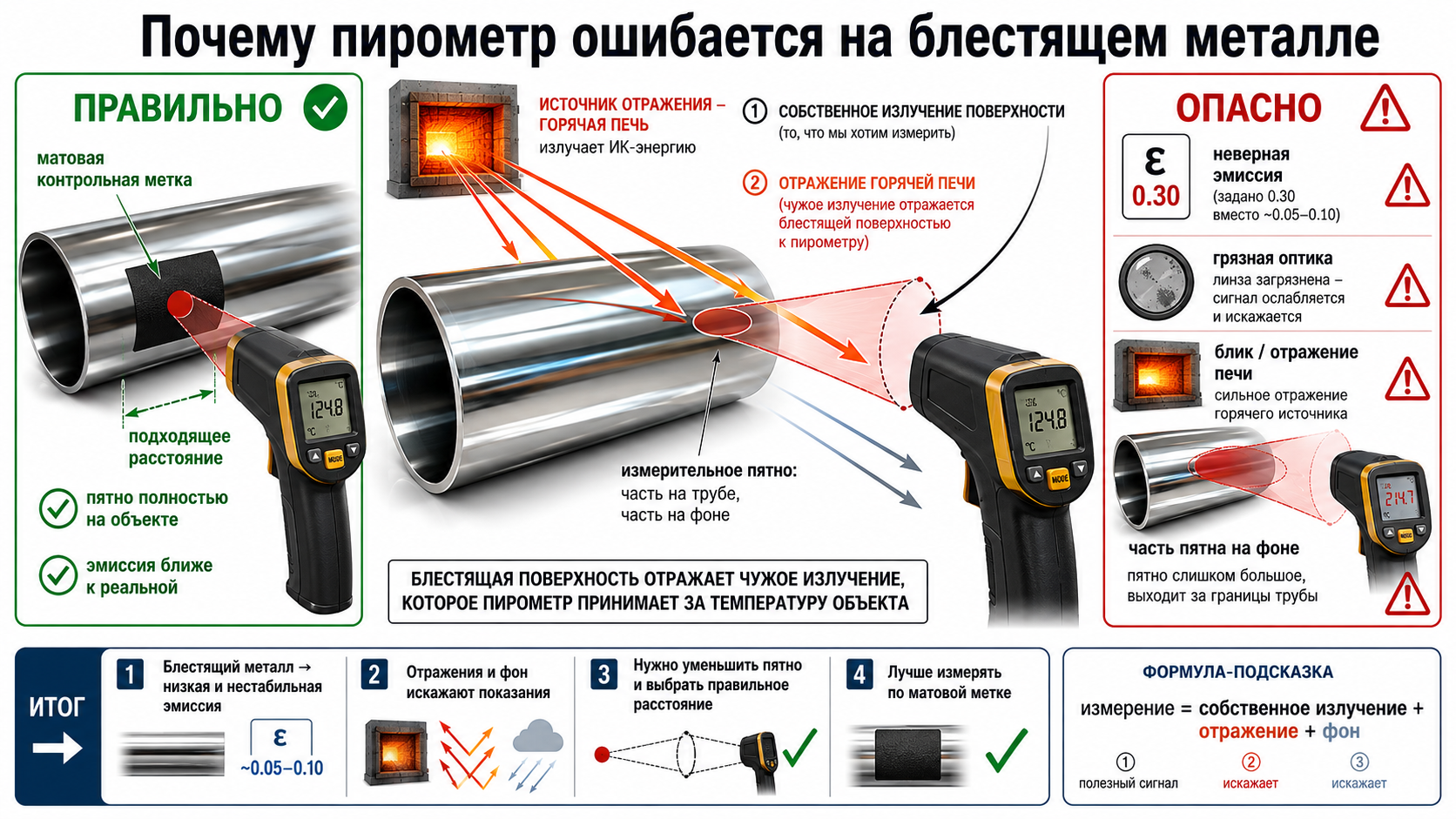

Коэффициент излучения

Главный практический параметр пирометрии — коэффициент излучения ε. Он показывает, насколько эффективно поверхность излучает по сравнению с идеальным чёрным телом. Матовые окрашенные и окисленные поверхности обычно измеряются проще, чем полированный металл. Блестящая поверхность может отражать горячий объект рядом, и пирометр честно покажет отражение — только это будет не её температура.

Поле зрения и измерительное пятно

Пирометр усредняет излучение в пределах измерительного пятна. Если пятно больше контролируемой детали, в результат попадёт фон. Поэтому дистанция до объекта выбирается по оптическому отношению прибора, а прицеливание должно учитывать реальный размер пятна, а не только положение лазерной точки.

• Оптика должна оставаться чистой и защищённой от пара, пыли, масла и конденсата.
• Для измерения через окно проверяют его спектральную прозрачность; обычное стекло подходит не для всех диапазонов.
• Перед измерением задают корректную эмиссию и учитывают отражённую температуру окружающих объектов.
• Пирометр измеряет поверхность. Температуру внутри продукта или потока по нему определяют только через специальную модель процесса.

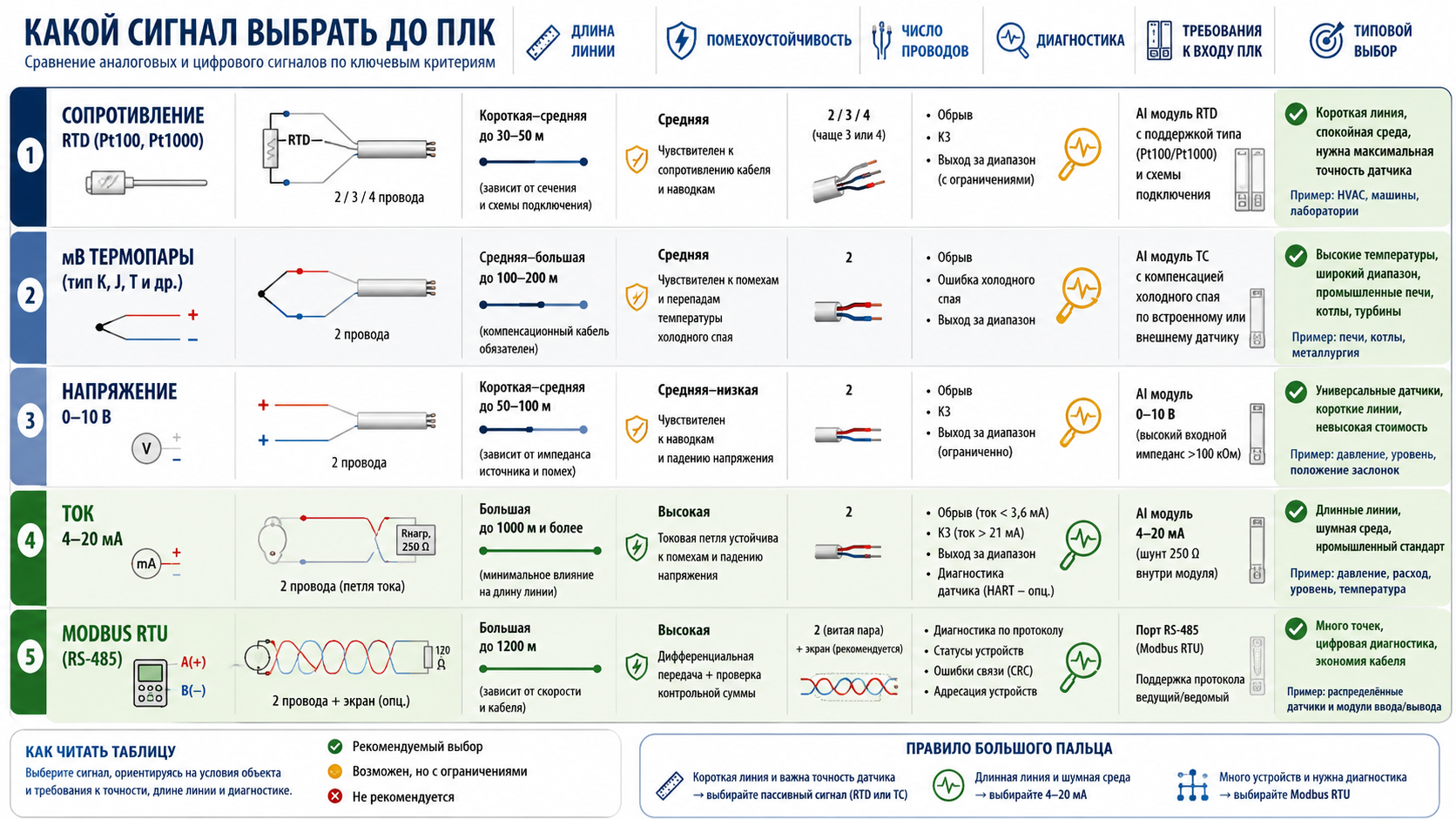

Чувствительный элемент и выход датчика — не одно и то же. Pt100 может быть подключён прямо к RTD-входу или встроен в преобразователь 4–20 мА. Термопара может идти на специализированный модуль милливольтового сигнала или на головной преобразователь. Поэтому в спецификации всегда указывают оба уровня: первичный элемент и выход.

Масштабирование 4–20 мА

Для линейного преобразователя температура рассчитывается по диапазону: T = Tmin + (I − 4 мА) / 16 мА × (Tmax − Tmin). При настройке нужно одинаково задать диапазон в преобразователе, ПЛК, HMI и архиве. Типичная ошибка — датчик настроен, например, на −50…+150 °C, а канал ПЛК масштабирован как 0…+100 °C.

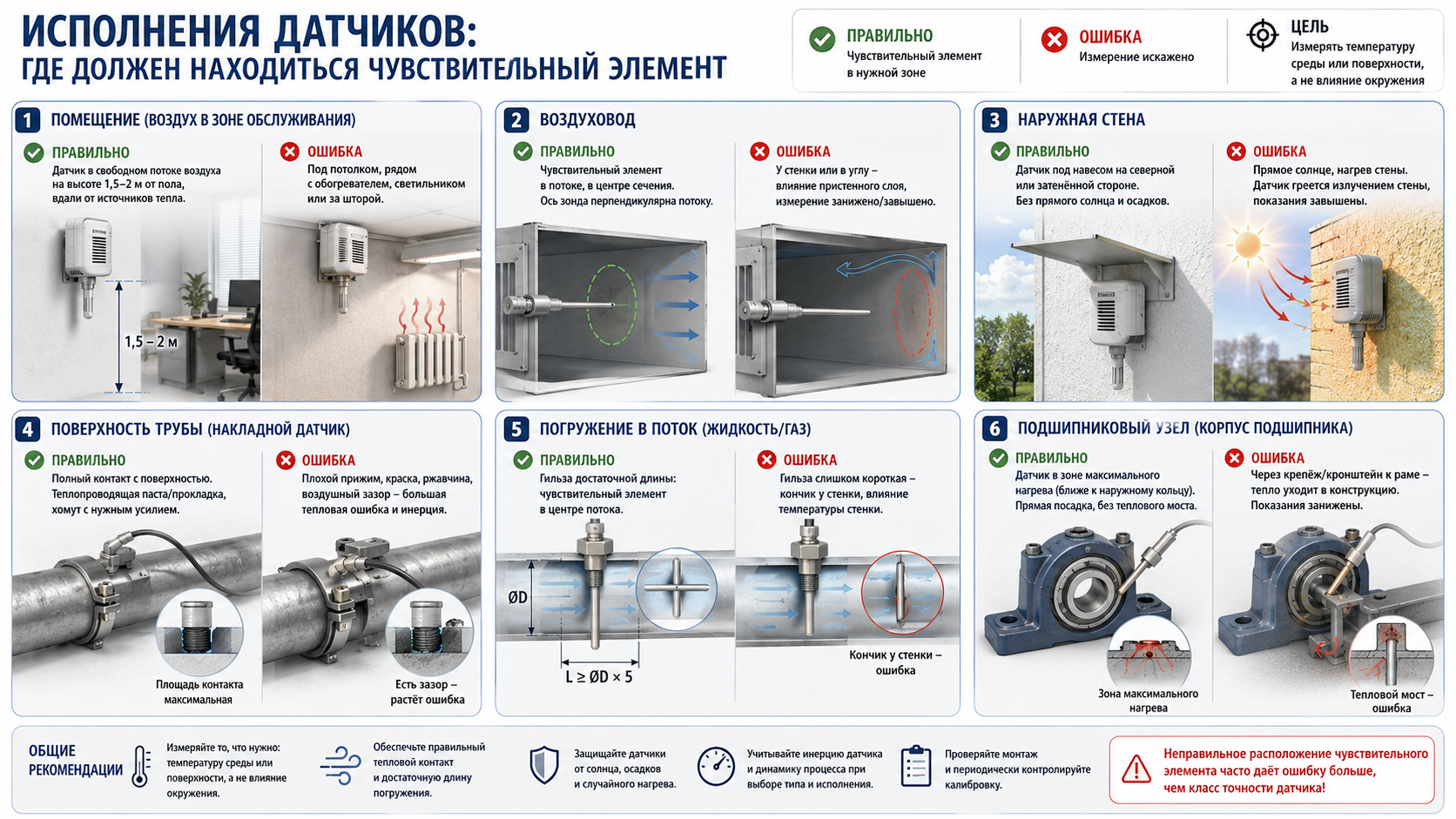

Один чувствительный элемент выпускается в десятках корпусов. Механика определяет тепловой контакт, время отклика, ресурс и возможность обслуживания. Поэтому формулировка «нужен Pt1000» недостаточна — нужно указать исполнение.

• Комнатный. Настенный корпус с вентиляционными отверстиями; ставится вне прямого солнца, сквозняка, локальных источников тепла и холодных наружных стен.
• Канальный. Зонд вводится в воздуховод. Длина должна обеспечивать попадание в репрезентативную часть потока, а не в пристенный слой.
• Наружный. Защищённый корпус для погодозависимой автоматики. Устанавливается без прямого солнечного нагрева и влияния выбросов тёплого воздуха.
• Накладной. Крепится к поверхности трубы или оборудования. Требует зачистки места, плотного прижима и часто теплопроводной пасты с последующей теплоизоляцией от воздуха.
• Погружной. Контактирует со средой непосредственно или через защитную гильзу. Важны глубина погружения, направление потока, давление, материал и резьба.
• Кабельный. Компактный герметичный наконечник с выводным кабелем; удобен в холодильной технике, вентиляции и внутри оборудования.
• Поверхностный/болтовой. Фиксируется на корпусе, подшипнике, шине или нагревателе. Результат зависит от качества прижима и теплового отвода.

Защитная гильза

Гильза защищает датчик от давления, потока, коррозии и механического воздействия, а также позволяет заменить его без слива среды. Цена удобства — дополнительная тепловая инерция и возможная ошибка из-за плохого контакта. Диаметр и длина зонда должны соответствовать гильзе; пустоты заполняют рекомендованным теплопроводным составом, если это предусмотрено производителем.

Для ответственных трубопроводов гильзу выбирают расчётно: учитывают давление, температуру, скорость потока, вибрацию, резонанс, коррозионную стойкость и присоединение. Случайная «подходящая по резьбе» деталь здесь не лучший способ экономии.

• Определите измеряемую величину. Температура воздуха, поверхности, жидкости, газа, обмотки, подшипника или внутреннего объёма — это разные задачи.
• Задайте рабочий и аварийный диапазоны. Нужен запас, но чрезмерно широкий диапазон преобразователя ухудшает полезное разрешение системы.
• Определите допустимую погрешность. Разделите точность чувствительного элемента, преобразователя, аналогового входа, монтажа и всей измерительной цепи.
• Оцените требуемое время отклика. Для плавного регулирования инерция может быть полезна; для защиты от замерзания или перегрева задержка критична.
• Выберите принцип. RTD — стабильность и точность; NTC — чувствительность и компактность; PTC — пороговая защита; термопара — высокий диапазон; ИК — отсутствие контакта.
• Выберите корпус и материалы. Учитывайте давление, коррозию, влажность, IP, вибрацию, пищевые или санитарные требования, взрывоопасную зону.
• Согласуйте сигнал с ПЛК. Проверьте тип входа, диапазон, схему подключения, питание, изоляцию, разрешение и поддерживаемую линеаризацию.
• Учтите линию связи. Длина, сечение, экранирование, близость силовых кабелей, уравнивание потенциалов и топология RS-485 влияют на выбор интерфейса.
• Продумайте обслуживание. Гильза, разъём, клеммная головка, доступ к датчику и возможность калибровки часто важнее небольшой разницы в цене.
• Зафиксируйте данные в спецификации. Укажите тип элемента, класс, диапазон, исполнение, размеры, резьбу, материал, кабель, схему, выход, питание и настройки.

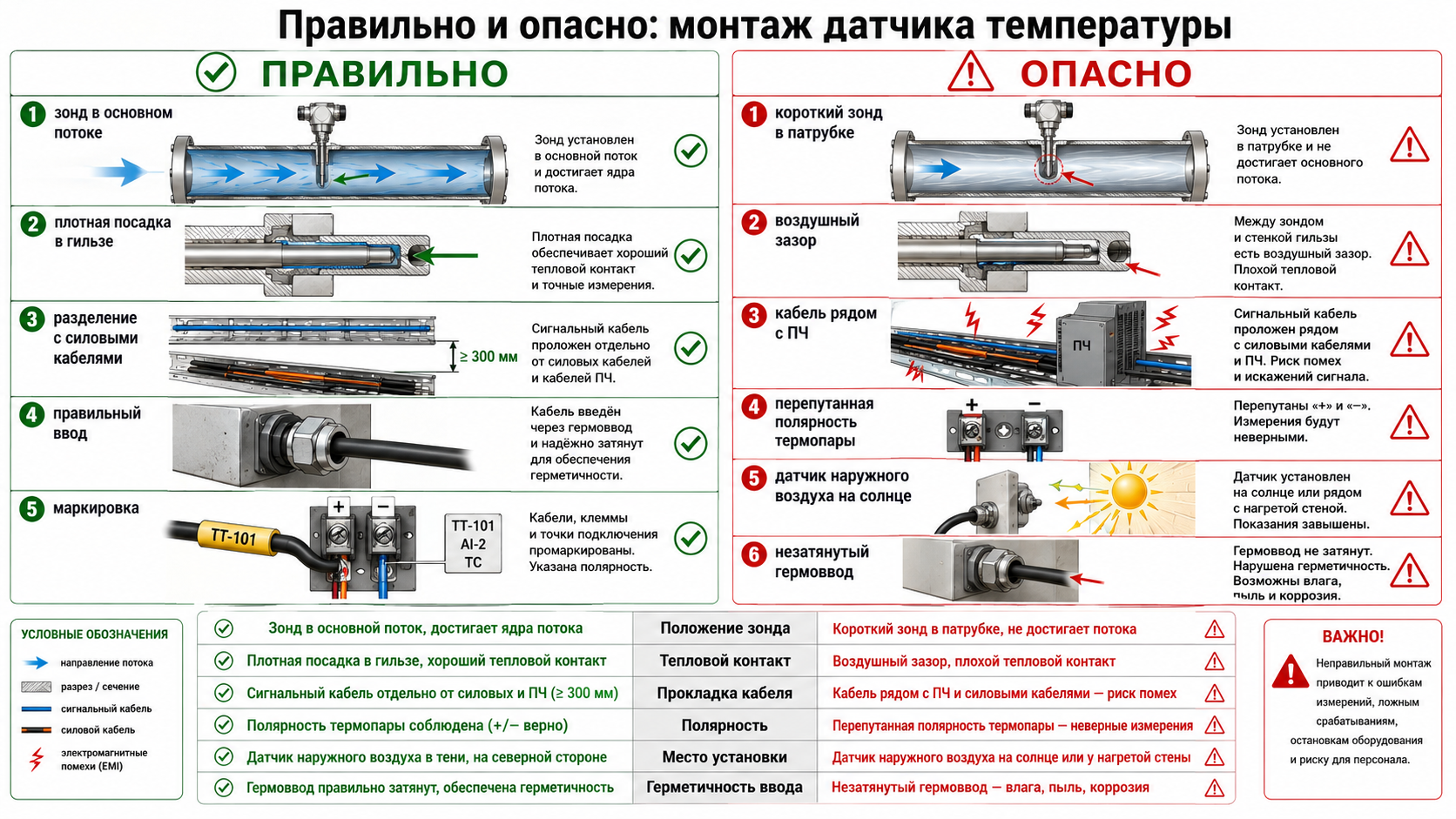

Положение в потоке

Датчик устанавливают там, где температура репрезентативна для управляемого процесса. После нагревателя или смесительного узла потоку нужно расстояние для выравнивания. В трубе чувствительная часть должна входить в поток, а не оставаться в патрубке или у холодной стенки. В воздуховоде зонд не ставят вплотную к калориферу, дверце, увлажнителю или зоне подсоса.

Тепловой контакт

Накладной датчик требует чистой поверхности, достаточного прижима и защиты от влияния окружающего воздуха. Слишком массивный хомут или крепление к холодной конструкции создаёт тепловой мост. Для погружного датчика проверяют посадку в гильзе; большой воздушный зазор превращает быстрый элемент в медленный.

Кабель и электромагнитная совместимость

• Измерительные линии прокладывают отдельно от силовых кабелей двигателей, нагревателей и выходов частотных преобразователей, насколько это предусмотрено проектом.
• Экран, заземление и уравнивание потенциалов выполняют по проектной схеме и руководствам оборудования. Универсальное правило «заземлить с одной стороны» применимо не во всех архитектурах.
• Для RTD сохраняют одинаковость жил в трёхпроводной схеме; соединения выполняют на качественных клеммах без случайных переходных сопротивлений.
• Для термопар соблюдают тип и полярность кабеля, минимизируют градиенты температуры на клеммах и избегают обычных медных вставок.
• Для RS-485 используют шинную топологию, корректные оконечные резисторы и смещение линии в соответствии с документацией сети.

Степень защиты и ввод кабеля

IP на шильдике не спасает корпус с незатянутым кабельным вводом, неправильным диаметром кабеля или повреждённой прокладкой. Петлю кабеля формируют так, чтобы вода не стекала в ввод. В наружном монтаже учитывают конденсат, ультрафиолет, обледенение и температурный диапазон кабеля.

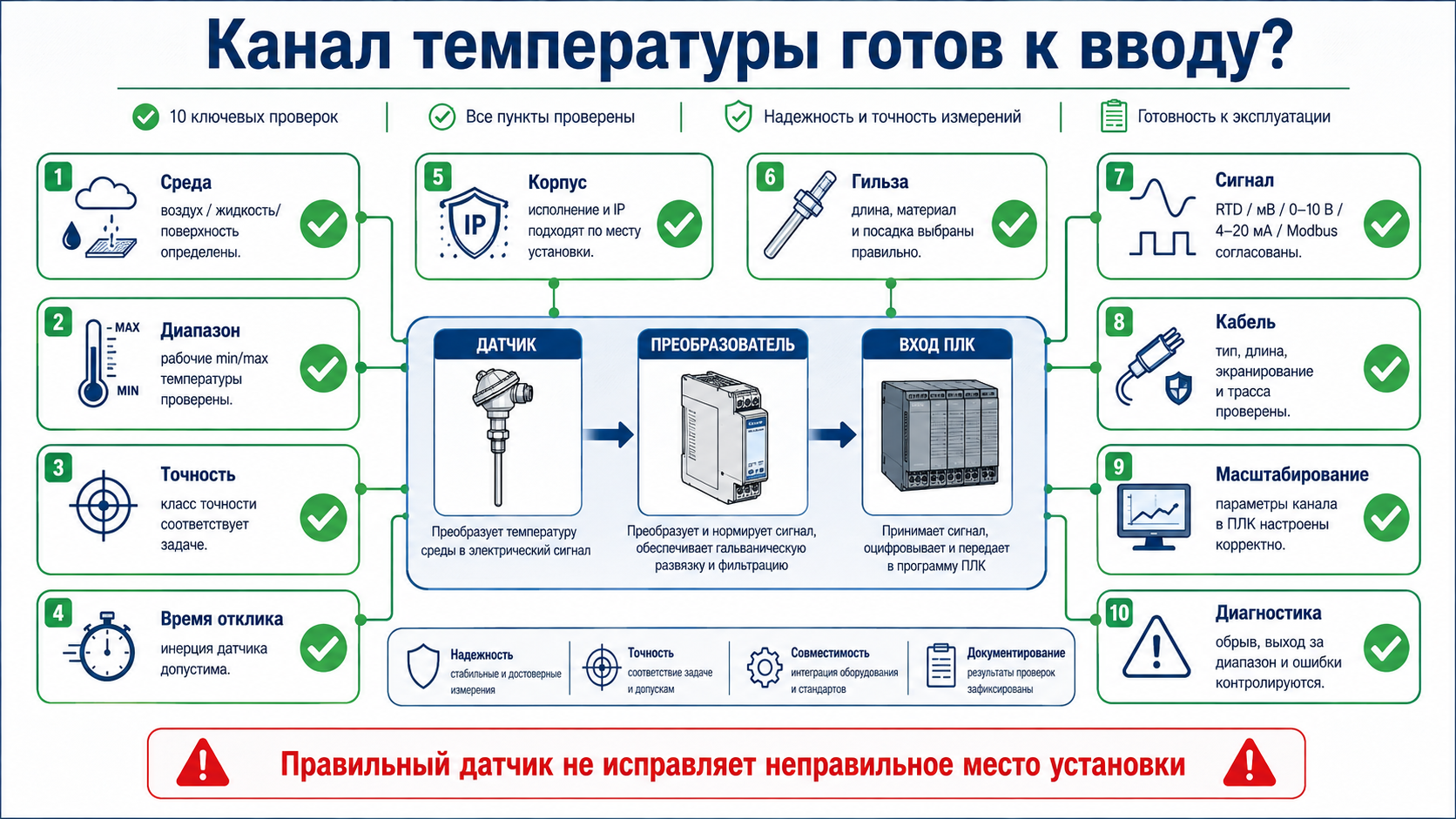

Проверять нужно не только датчик, а весь канал от физической точки до HMI и архива. Удобный порядок — двигаться от первичного элемента к системе верхнего уровня и на каждом шаге фиксировать ожидаемое и фактическое значение.

• Сверьте маркировку и паспорт. Тип элемента, диапазон, класс, схема проводов, выход, питание и назначение точки.
• Осмотрите монтаж. Место установки, глубина, контакт, гильза, гермоввод, кабель, экран, полярность.
• Проверьте электрическую цепь. Сопротивление RTD/NTC, целостность PTC, милливольтовый сигнал термопары, ток петли или обмен Modbus.
• Сымитируйте сигнал. Калибратор сопротивления, термопары или 4–20 мА позволяет отделить ошибку полевого датчика от настройки входа ПЛК.
• Проверьте масштабирование. Одинаковые пределы и единицы на преобразователе, ПЛК, HMI, SCADA и архиве.
• Проверьте диагностику. Обрыв, короткое замыкание, выход за диапазон, потеря связи, недостоверность и аварийные уставки.
• Сравните с эталоном. После стабилизации сопоставьте показания с поверенным или калиброванным прибором в реальных условиях.
• Зафиксируйте результаты. Протокол должен содержать точку, приборы, условия, значения, поправки, настройки и ответственного.

Вентиляция и HVAC

В вентиляции измеряют наружный, вытяжной, смешанный и приточный воздух, температуру обратной воды калорифера и помещения. Для регулирования часто подходят NTC или Pt1000, но защитные точки требуют отдельно оценить время отклика и место установки. Один медленный датчик в неудобной гильзе может сделать правильно написанный алгоритм защиты бесполезным.

Котельные и ИТП

Для подающего и обратного трубопроводов применяют погружные RTD в гильзах или согласованные преобразователи 4–20 мА. Важны парность и сопоставимость датчиков, глубина погружения, теплоизоляция узла и доступ для обслуживания. Для коммерческого учёта требования определяются проектом и метрологическими правилами, а не общими рекомендациями статьи.

Электродвигатели и подшипники

В обмотках могут быть встроены PTC-цепочки, Pt100 или другие элементы, предусмотренные изготовителем. Подшипники контролируют RTD, термопарами или специализированными датчиками в зависимости от конструкции. Защитная логика должна различать перегрев, обрыв датчика и недостоверность, иначе неисправная линия превратится либо в ложную остановку, либо в пропущенную аварию.

Печи, сушильные камеры и нагреватели

Термопары выбирают по температуре, атмосфере, ресурсу, оболочке и динамике. Для точного регулирования в умеренном диапазоне RTD может быть лучше, а для высоких температур и быстрого отклика — термопара. Контрольный датчик безопасности желательно функционально отделять от рабочего контура регулирования, если это требуется оценкой риска и проектом.

Шкафы управления и НКУ

Температуру шкафа измеряют для управления вентиляторами, кондиционером или обогревом, а также для предупредительных и аварийных сообщений. Датчик размещают в наиболее показательной зоне, не прижимая к холодной стенке и не ставя прямо в поток вентилятора. При наличии силовой электроники полезно отдельно контролировать локальные горячие точки и использовать внутреннюю диагностику оборудования.

Чем Pt100 отличается от Pt1000?

Номинальным сопротивлением при 0 °C: 100 и 1000 Ом. Pt1000 меньше зависит от сопротивления проводов в двухпроводной схеме, а Pt100 широко используется с трёх- и четырёхпроводными промышленными входами. Выбор определяется модулем ПЛК, длиной линии и требуемой точностью.

Можно ли заменить NTC 10k на NTC 20k?

Нет, если контроллер специально не поддерживает новый номинал и его характеристику. Одинаковый корпус не означает одинаковую таблицу сопротивления.

Можно ли заменить NTC 10k B3435 на B3950?

Без перенастройки нельзя. При 25 °C сопротивление одинаково, но за пределами этой точки кривые расходятся.

Когда выбирать термопару, а когда Pt100?

Термопару выбирают для высоких температур, малой тепловой массы и суровых условий. Pt100/Pt1000 — когда важнее стабильность, повторяемость и точность в умеренном диапазоне.

Нужна ли гильза?

В трубопроводе и ёмкости гильза облегчает замену и защищает датчик, но увеличивает инерцию. Для воздуха она обычно не нужна. Для ответственных процессов гильзу рассчитывают по условиям потока.

Какой сигнал лучше для длинной линии?

Часто 4–20 мА или цифровой интерфейс с правильно спроектированной сетью. Однако решение зависит от помех, питания, изоляции, топологии и доступных входов.

Можно ли мерить блестящий металл пирометром?

Можно, но без подготовки погрешность может быть большой. Нужна корректная эмиссия, контроль отражений и нередко матовая контрольная метка или контактная проверка.

Почему два исправных датчика показывают разное?

Разница может возникнуть из-за класса, теплового контакта, глубины, инерции, сопротивления линии, настройки входа и реального температурного градиента. Сначала поменяйте датчики местами или подайте одинаковый имитированный сигнал.

Выбор датчика температуры — это выбор измерительной цепи, а не отдельной детали. Чувствительный элемент задаёт физический принцип, корпус обеспечивает контакт с процессом, а преобразователь и контроллер превращают сигнал в данные для управления. Надёжное решение получается только тогда, когда эти уровни согласованы между собой.

Для большинства задач HVAC и промышленной автоматики базовыми вариантами остаются Pt100/Pt1000, NTC и активные преобразователи 4–20 мА. Высокие температуры часто требуют термопар, пороговая защита двигателей — PTC, а движущиеся или недоступные поверхности — инфракрасного метода. Но окончательное решение всегда проверяется по диапазону, точности, динамике, механике, линии связи и входам ПЛК.

При проектировании следует использовать актуальные редакции стандартов, документацию конкретного датчика, измерительного преобразователя и входного модуля. Ниже — основные авторитетные источники, использованные для проверки принципов и терминологии.

[1] IEC 60751:2022 — Industrial platinum resistance thermometers and platinum temperature sensors.

[2] IEC 60584-1:2013 — Thermocouples — Part 1: EMF specifications and tolerances.

[3] IEC 60584-3:2021 — Thermocouples — Part 3: Extension and compensating cables — Tolerances and identification system.

[4] NIST ITS-90 Thermocouple Database, Standard Reference Database 60.

[5] Fluke — Guide to IR Thermometer Calibration: emissivity, geometry and sources of uncertainty.
