УЗО, дифавтомат и автоматический выключатель: в чем разница

Вступление: три аппарата, три разные задачи

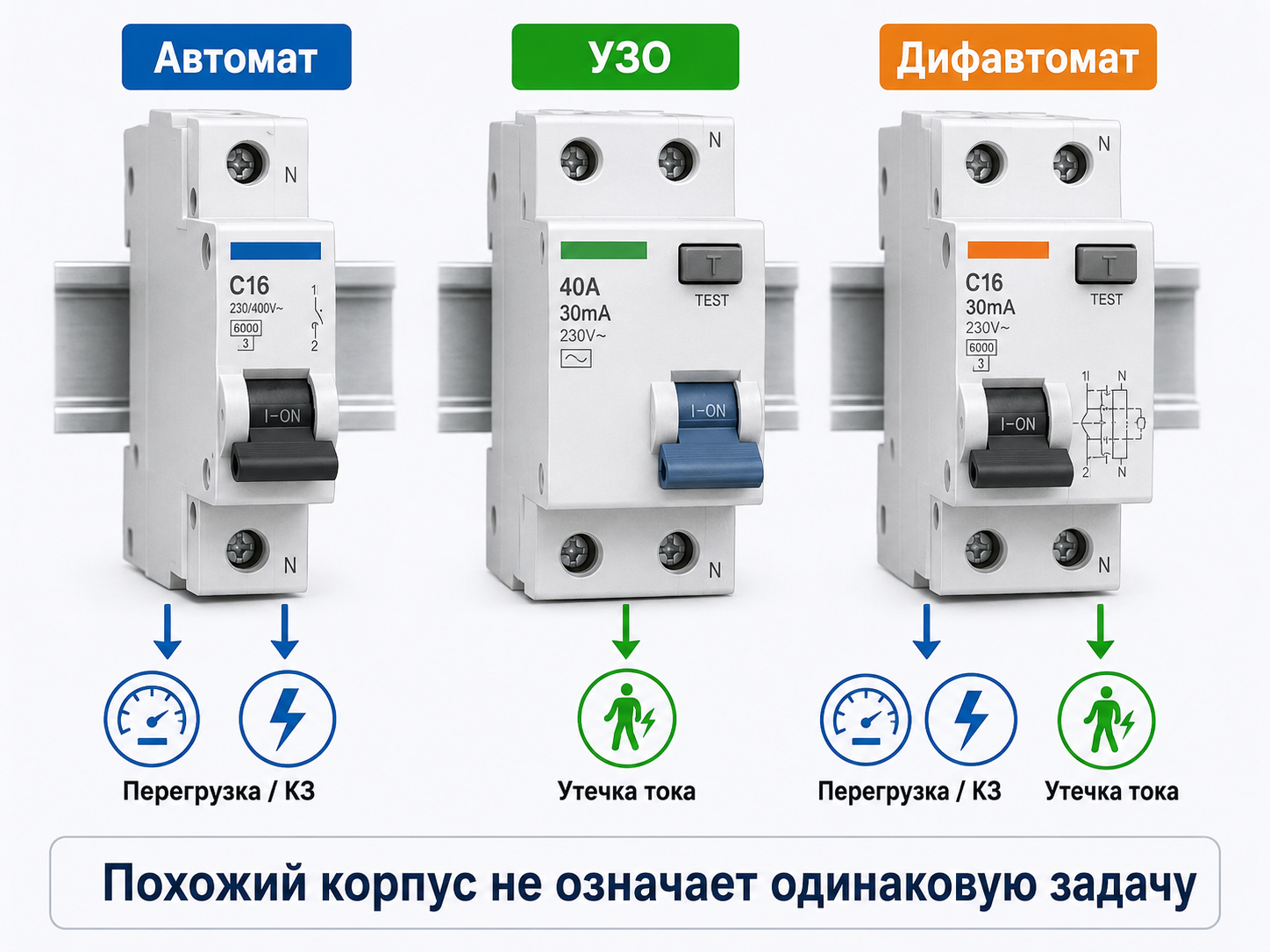

В электрическом щите защитные аппараты обычно выглядят похожими: белые модульные корпуса, рычажки, цифры на лицевой панели, иногда кнопка “Тест”. Из-за этого их часто называют одним словом - “автоматы”. Для бытового разговора сойдет, но для проекта, сборки щита и безопасной эксплуатации такая вольность может стоить дорого.

Автоматический выключатель, УЗО и дифавтомат решают разные задачи. Автомат защищает кабель и оборудование от сверхтоков - перегрузки и короткого замыкания. УЗО, или корректнее ВДТ, реагирует на дифференциальный ток, то есть на утечку. Дифавтомат, или АВДТ, совмещает в одном корпусе дифференциальную защиту и защиту от сверхтоков.

Материал полезен тем, кто выбирает защиту для квартирного щита, ВРУ, ЩР, ГРЩ, НКУ 0,4 кВ или шкафа управления. Разберем принцип работы, маркировку, типовые схемы, ошибки и практические нюансы, которые на объекте всплывают не в теории, а обычно ночью, когда “почему-то выбило весь щит”.

Коротко: чем они отличаются

Главная мысль простая: УЗО без автомата - неполная защита, автомат без УЗО - не защита от утечки, дифавтомат - удобный комбинированный аппарат, но не универсальная “магическая таблетка”.

Теоретическая основа: на чем держится логика защиты

В низковольтной электроустановке защита строится не вокруг названия аппарата, а вокруг опасного режима, который нужно отключить. Сверхток - это одна физика. Дифференциальный ток - другая. Прикосновение человека, повреждение изоляции, дуга, нагрев кабеля и перегрузка двигателя требуют разных защитных мер и разных расчетов.

Сверхток: перегрузка и короткое замыкание

Сверхток возникает, когда по линии идет ток выше допустимого для кабеля, аппарата или оборудования. При перегрузке линия может некоторое время работать, но проводник греется, изоляция стареет, контактные соединения нагружаются. При коротком замыкании ток возрастает резко, и защита должна отключить цепь быстро, пока энергия аварии не превратилась в пожар, разрушение аппарата или дугу.

Автоматический выключатель решает именно эту задачу. В модульных аппаратах обычно есть тепловой расцепитель для перегрузки и электромагнитный расцепитель для короткого замыкания. В промышленных автоматических выключателях для НКУ применяются более сложные электронные расцепители, регулировки уставок, коммутационная способность по расчетному току КЗ и аксессуары для сигнализации, дистанционного отключения и блокировок.

Дифференциальный ток: когда ток “ушел не туда”

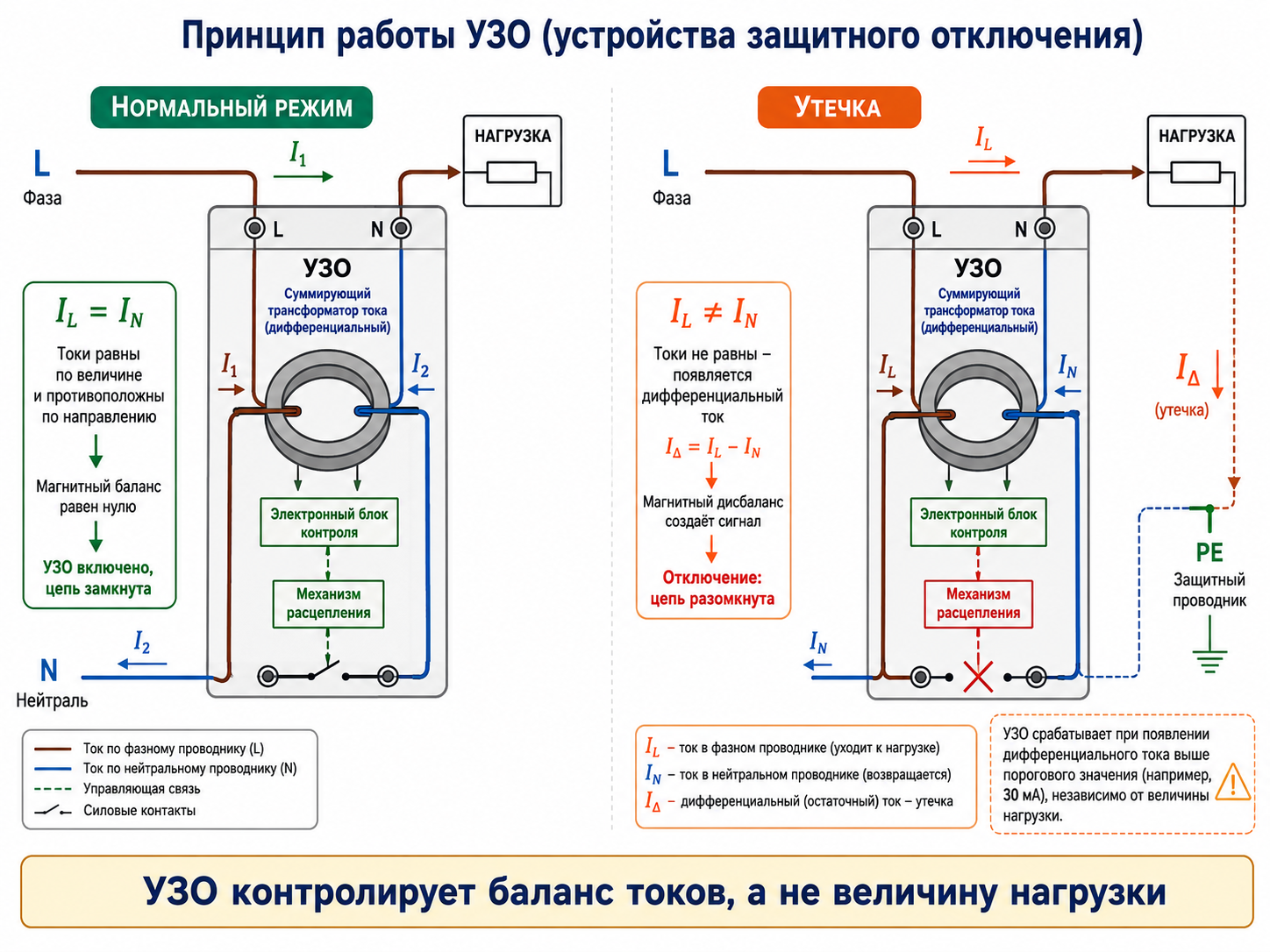

УЗО сравнивает ток, уходящий к нагрузке, и ток, возвращающийся обратно. В исправной цепи сумма токов равна нулю: сколько ушло по фазе, столько вернулось по нейтрали. Если часть тока ушла через поврежденную изоляцию, корпус, землю или человека, появляется разница - дифференциальный ток. Именно его и видит устройство дифференциальной защиты.

Внутри УЗО находится суммирующий трансформатор тока и расцепляющий механизм. При нормальном режиме магнитные потоки от прямого и обратного токов компенсируются. При утечке компенсация нарушается, во вторичной цепи появляется сигнал, и аппарат отключает питание. Красиво, строго и без гадания на искрах.

Нормативные и авторитетные источники

Для проектных решений полезно опираться на действующие стандарты, ПУЭ и технические руководства производителей.

• ГОСТ IEC 60898-1-2020 - автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения - официальная карточка Росстандарта.
• ГОСТ IEC 61008-1-2020 - ВДТ/УЗО без встроенной защиты от сверхтоков - официальная карточка Росстандарта.
• ГОСТ IEC 61009-1-2020 - АВДТ/дифавтоматы со встроенной защитой от сверхтоков - официальная карточка Росстандарта.
• ГОСТ IEC 60947-2-2021 - промышленные автоматические выключатели низковольтной аппаратуры - важен для НКУ, ВРУ, ГРЩ и промышленных щитов.
• ПУЭ, глава 1.7 - заземление и защитные меры электробезопасности - в том числе требования к дополнительной защите УЗО до 30 мА при наличии требований других глав.
• C.F. Dalziel. Effects of Electric Shock on Man - классическая работа по воздействию электрического тока на человека.
• P. Czaja. Influence of the Design of a Residual Current Device on Its Break Time. Energies, 2022 - исследование влияния конструкции УЗО на время отключения.
• Siemens. Residual Current Protective Devices - technical primer - классификация типов AC, A, B и принципы применения.
• Eaton. RCD Application Guide - практические правила выбора и применения RCD.

Автоматический выключатель: что делает и почему без него нельзя

Автоматический выключатель - это аппарат защиты от сверхтока. Его главная работа - отключить цепь при перегрузке или коротком замыкании. Он не “бережет технику от всего на свете”, не измеряет качество электроэнергии и не ищет ток утечки. Он защищает линию в пределах своих характеристик.

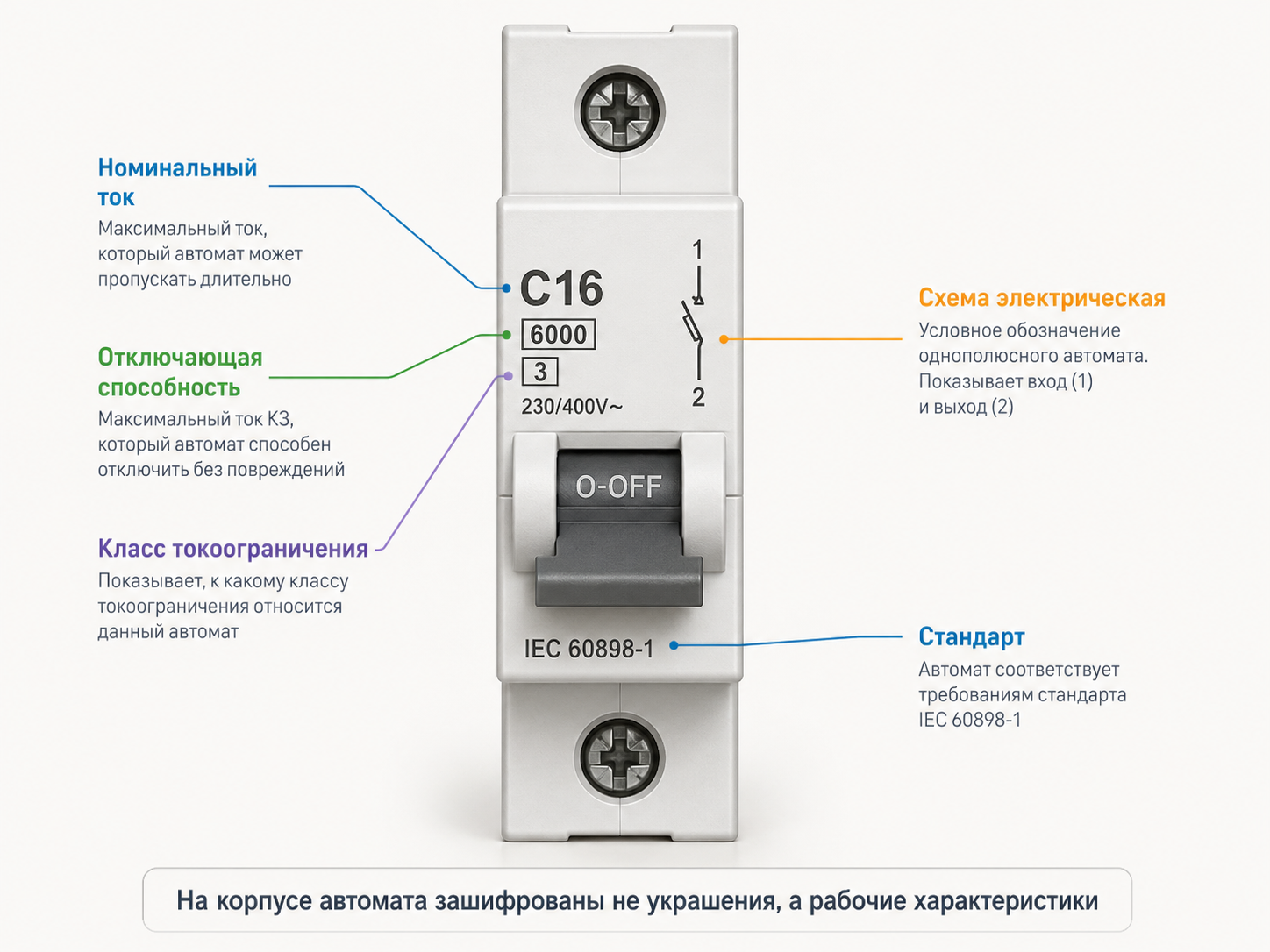

Что важно смотреть на автомате

• Номинальный ток In. Значение в амперах, например 6, 10, 16, 25, 32, 40 А. Номинал выбирают не “по мощности чайника”, а по кабелю, способу прокладки, расчетной нагрузке и условиям защиты.
• Время-токовая характеристика. Для модульных автоматов часто встречаются B, C, D. Она показывает, при каком кратном токе сработает электромагнитный расцепитель. Для обычных групп чаще применяют B или C, для пусковых токов двигателей может потребоваться иное решение.
• Отключающая способность. Аппарат должен безопасно отключить расчетный ток короткого замыкания в точке установки. Для бытовых щитов часто встречают 4,5 или 6 кА, для промышленных НКУ требования могут быть значительно выше.
• Количество полюсов. Однополюсные, двухполюсные, трехполюсные и четырехполюсные аппараты применяются в зависимости от схемы сети, нагрузки и требований проекта.
• Стандарт применения. Модульные автоматы бытового и аналогичного назначения - это одна история, силовые автоматические выключатели для промышленных НКУ - другая.

Где автоматический выключатель применяют

1. во вводных и отходящих линиях квартирных и распределительных щитов;
2. в ВРУ, ГРЩ и НКУ 0,4 кВ для защиты фидеров и оборудования;
3. в шкафах управления насосами, вентиляцией, приводами, обогревом и технологическими установками;
4. перед УЗО, если УЗО не имеет встроенной защиты от сверхтоков;
5. в цепях управления и вспомогательных цепях, когда требуется защита кабеля и аппаратов.

УЗО / ВДТ: что делает и почему не заменяет автомат

УЗО - привычное название устройства защитного отключения. В нормативной терминологии часто используется ВДТ - выключатель дифференциального тока, а в англоязычной - RCCB или RCD. Его задача - отключить цепь при появлении дифференциального тока. Это может быть утечка через поврежденную изоляцию, влажную поверхность, корпус оборудования или человека.

Ключевой момент: классическое УЗО не имеет защиты от перегрузки и короткого замыкания. Если поставить УЗО без автомата или с неправильно подобранной защитой, оно может само оказаться слабым звеном. УЗО видит “утечку”, но не обязано видеть “перегрузку”.

Основные параметры УЗО

• Номинальный ток In. Ток, который устройство способно проводить длительно. Он должен быть согласован с вышестоящей защитой и нагрузкой.
• Номинальный отключающий дифференциальный ток IΔn. Чувствительность аппарата: например 10, 30, 100, 300 мА. Для дополнительной защиты людей широко применяются устройства до 30 мА, для противопожарных задач часто используют более высокие значения по проекту.

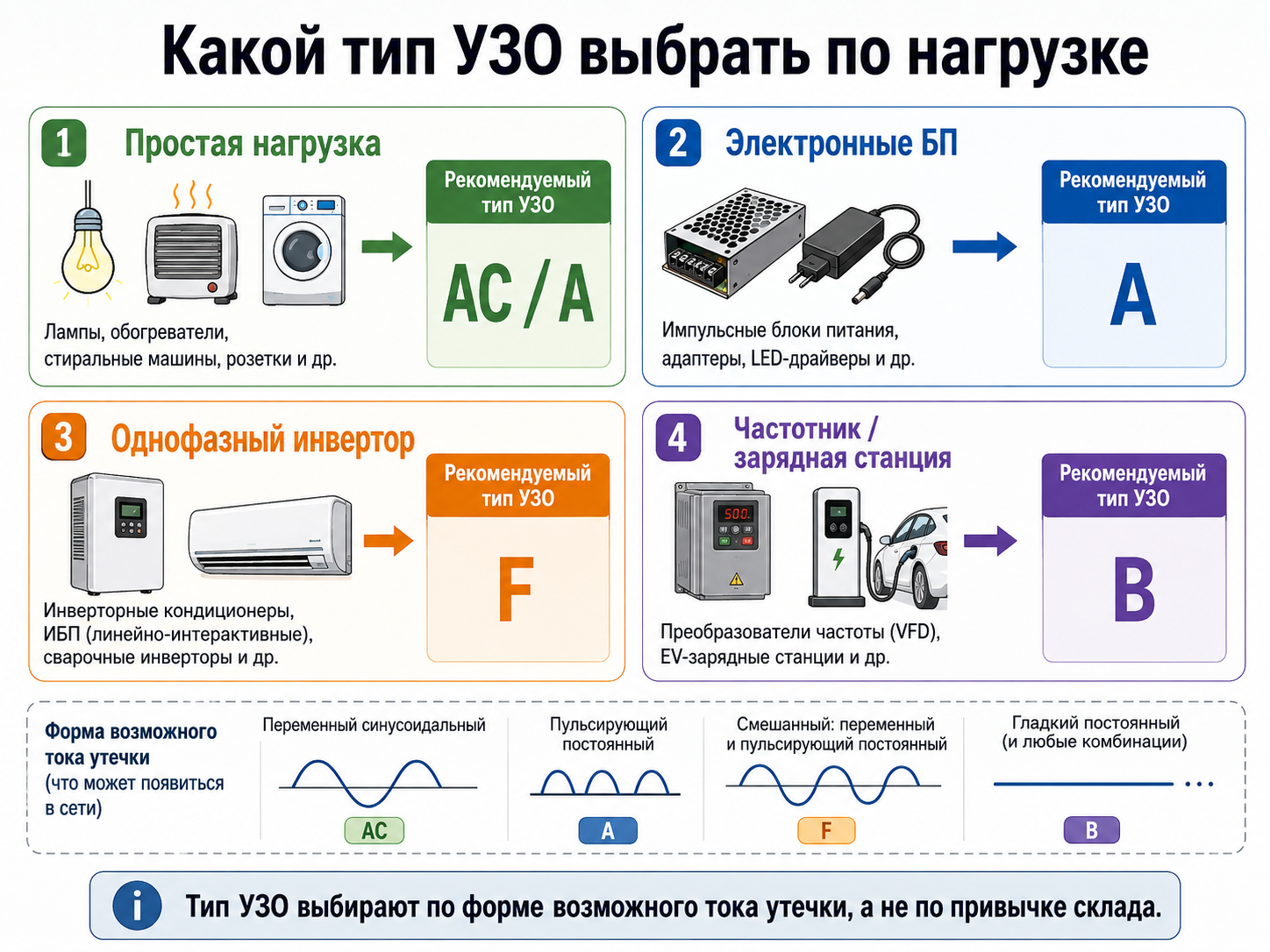

• Тип по форме дифференциального тока. AC, A, F, B и другие типы выбирают с учетом характера нагрузки. Современная электроника, частотные преобразователи, ИБП, зарядные станции и LED-драйверы могут формировать не только синусоидальные утечки.
• Селективность и выдержка времени. Для каскада защит применяют селективные устройства, чтобы авария на одной линии не отключала весь объект.
• Количество полюсов. Для однофазных цепей обычно применяют двухполюсные устройства, для трехфазных - четырехполюсные, но окончательное решение задается схемой сети и проектом.

Дифавтомат / АВДТ: две защиты в одном корпусе

Дифавтомат - бытовое название автоматического выключателя дифференциального тока. В нормативной терминологии часто встречается АВДТ, а в англоязычной - RCBO. В одном аппарате объединены два функциональных блока: автоматическая защита от сверхтоков и дифференциальная защита от утечки.

Поэтому дифавтомат может заменить связку “автомат + УЗО” на отдельной линии, если он правильно выбран по номинальному току, характеристике срабатывания, отключающей способности, IΔn, типу дифференциальной защиты и условиям эксплуатации. Но заменить проект, расчет токов КЗ и проверку петли “фаза-ноль” он, увы, не умеет. Аппарат умный, но не настолько.

Когда дифавтомат удобен

• когда нужно защитить отдельную важную линию: бойлер, уличную розетку, насос, серверную розеточную группу, шкаф автоматики;
• когда в щите мало места и связка “автомат + УЗО” не помещается без переделки;
• когда требуется, чтобы авария на одной линии не отключала сразу несколько групп;
• когда нужна понятная локализация неисправности: выбил конкретный аппарат - проверяем конкретную линию;
• когда при модернизации старого щита нужно повысить уровень защиты без полной перестройки схемы.

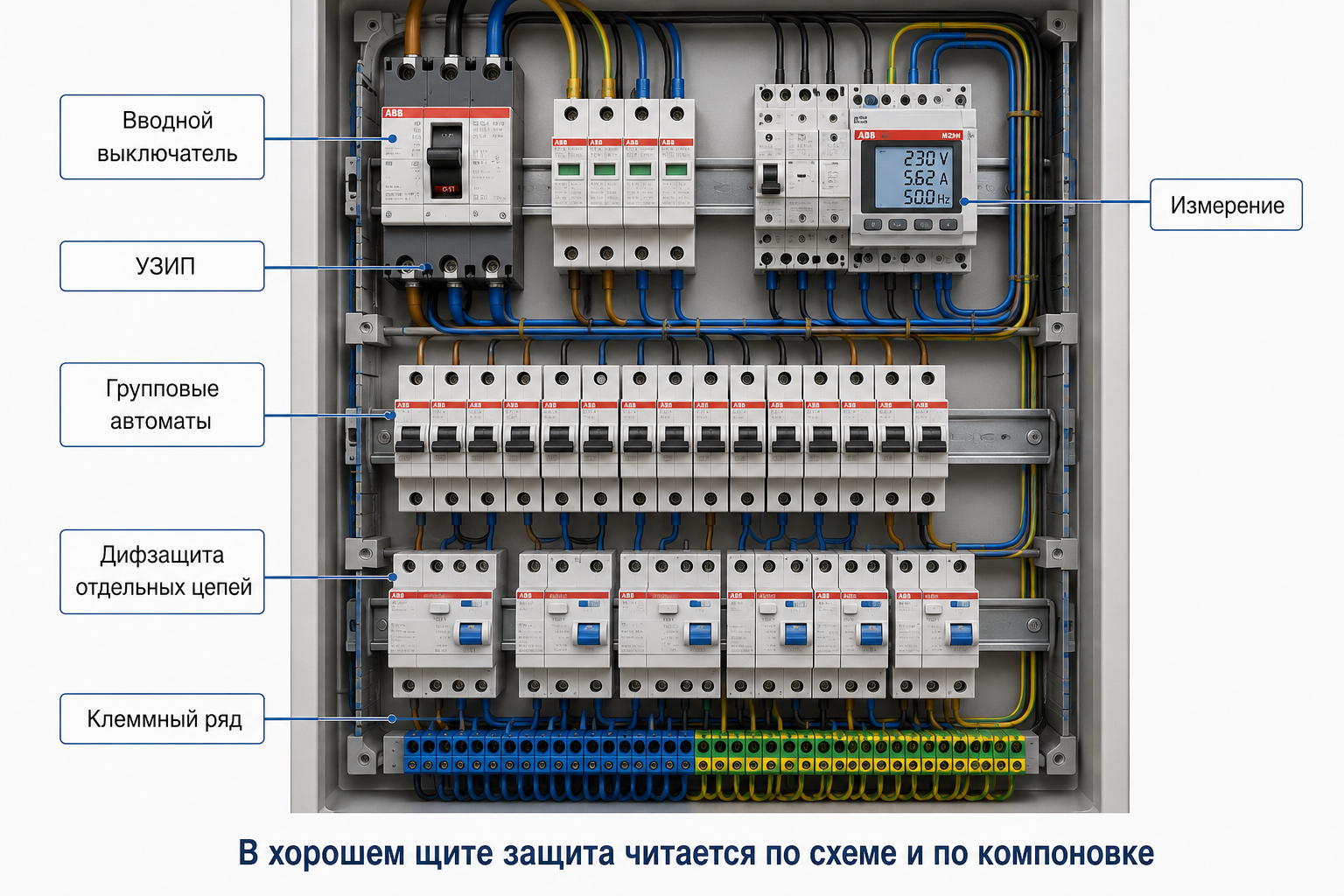

Как это выглядит в распределительном щите

В реальном щите защитные аппараты работают не по отдельности, а как система. Сначала вводной аппарат ограничивает и отключает питание щита, далее учет, УЗИП при необходимости, шины PE и N, групповые автоматы, УЗО или дифавтоматы, клеммы отходящих линий. В промышленных НКУ добавляются силовые выключатели, секционирование, АВР, измерение, сигнализация, цепи управления и интерфейсы для АСУ ТП.

Пример 1. Квартирный щит

Типовая логика: вводной автомат, реле напряжения или УЗИП по проекту, групповые линии освещения, розеток, кухни, санузла, кондиционеров, теплого пола. Для розеточных групп и влажных зон предусматривают дифференциальную защиту. Часть линий удобно делать на дифавтоматах, чтобы при неисправности бойлера не обесточивать половину квартиры.

Пример 2. ЩР в офисе или производственном помещении

Здесь уже важна не только безопасность, но и эксплуатация: отдельные группы рабочих мест, освещения, вентиляции, серверной, технологических розеток. Если все посадить на одно УЗО, первый неисправный блок питания устроит коллективный квест “найди утечку”. Поэтому защиту делят по зонам и назначению нагрузок.

Пример 3. НКУ или шкаф управления

В НКУ 0,4 кВ и шкафах управления выбор защитных аппаратов зависит от расчетных токов, токов короткого замыкания, пусковых токов двигателей, требований селективности, категорий надежности, характера нагрузки и требований производителя оборудования. Для частотных преобразователей, ИБП и зарядных устройств особенно важен тип УЗО: неподходящий аппарат может либо не сработать как нужно, либо регулярно отключать линию без реальной аварии.

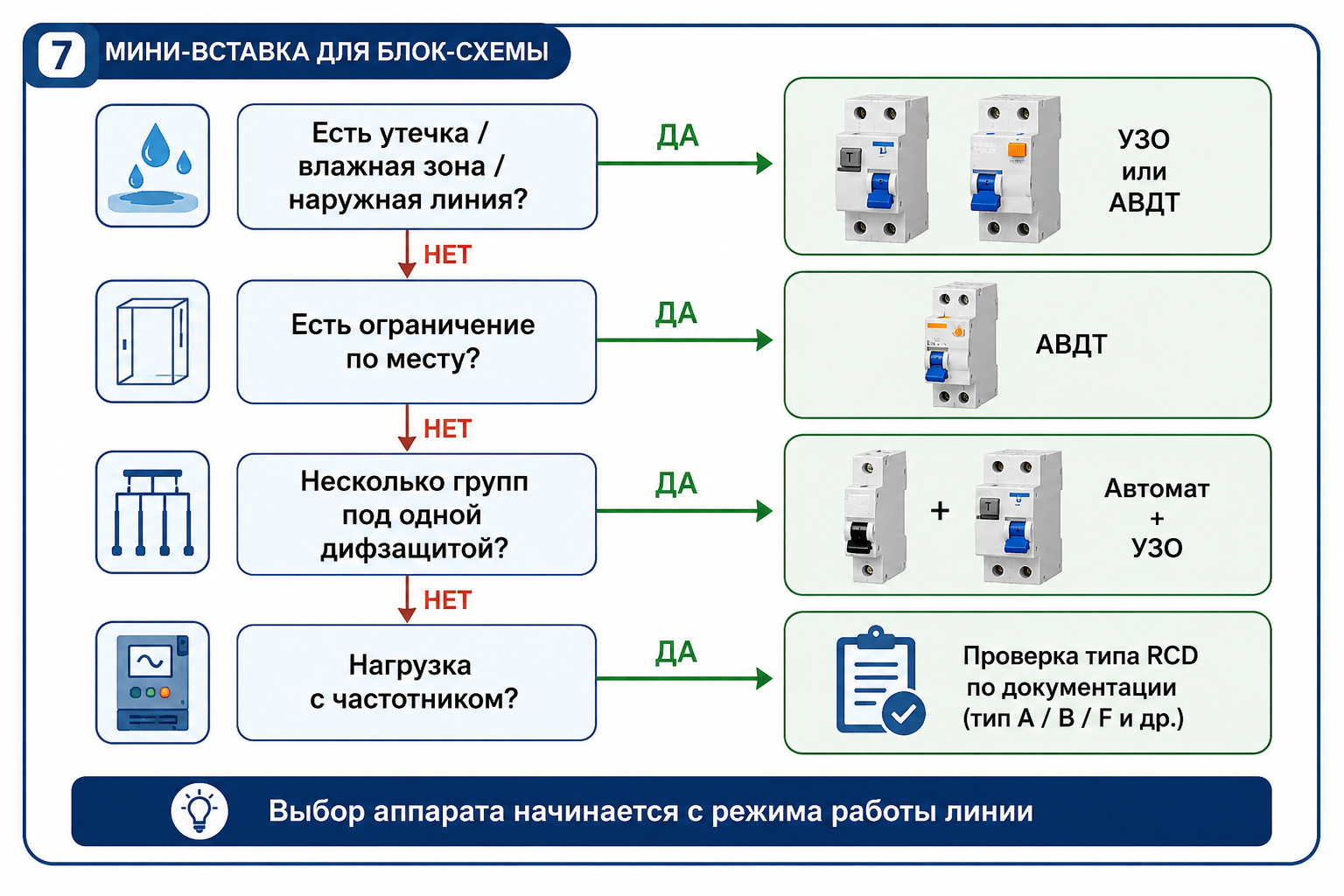

Как выбрать: практический алгоритм без “магии номиналов”

Подбор защитных аппаратов начинается не с вопроса “какой автомат поставить”, а с описания линии: что питаем, какой кабель, какая длина, какой способ прокладки, какая сеть заземления, какой расчетный ток КЗ, есть ли электронные преобразователи, нужна ли селективность, кто будет обслуживать щит.

1. Определить нагрузку. Мощность, ток, режим работы, пусковые токи, характер нагрузки: резистивная, индуктивная, электронная, приводная.
2. Проверить кабельную линию. Сечение, материал жил, способ прокладки, допустимый длительный ток, падение напряжения, условия охлаждения.
3. Выбрать защиту от сверхтоков. Номинал и характеристика автомата должны защищать кабель и выдерживать штатные режимы, включая пуски.
4. Оценить необходимость дифференциальной защиты. Розетки, влажные помещения, наружные линии, мобильные потребители, пожароопасные участки и требования проекта.
5. Выбрать тип УЗО/АВДТ. AC, A, F, B - по характеру возможного дифференциального тока и документации нагрузки.
6. Проверить селективность. Авария на одной отходящей линии не должна без необходимости отключать ввод или соседние группы.
7. Заложить эксплуатацию. Маркировка, резерв модулей, понятная схема, клеммы, доступ к тестированию и измерениям.
8. Провести проверку и ПНР. Измерение сопротивления изоляции, проверка петли “фаза-ноль”, тест УЗО/АВДТ специализированным прибором, оформление протоколов при необходимости.

Типичные ошибки при подключении УЗО, дифавтоматов и автоматов

• Ставят УЗО без защиты автоматом. Классическое УЗО не отключает перегрузку и КЗ как автомат. Его нужно защищать вышестоящим аппаратом или использовать АВДТ.
• Путают нейтрали после разных УЗО. Если нули разных групп соединить после устройств, УЗО начинает срабатывать “на ровном месте”. На самом деле место не ровное - схема неверная.
• Объединяют N и PE после УЗО. Так делать нельзя: часть тока уходит не через контролируемую нейтраль, появляется дифференциальный ток и срабатывания.
• Выбирают тип AC для современной электронной нагрузки без проверки. LED-драйверы, ИБП, частотники и зарядные устройства могут требовать другой тип дифференциальной защиты.
• Завышают номинал автомата “чтобы не выбивало”. Это не ремонт, а отключение защиты. Причину перегрузки или плохого контакта нужно искать, а не заглушать автоматом большего номинала.
• Не проверяют отключающую способность. Автомат должен выдержать и отключить расчетный ток КЗ. Особенно это важно рядом с трансформаторной подстанцией и в промышленных щитах.
• Питают слишком много линий через одно УЗО. Экономия на аппаратах превращается в неудобную эксплуатацию: при одной утечке гаснет половина объекта.
• Не оставляют резерв места в щите. Потом появляется новый потребитель, и монтаж превращается в электрический тетрис с сомнительным результатом.
• Не маркируют аппараты и клеммы. Через год никто не помнит, что означает “автомат справа от второго слева”. Надписи нужны не для красоты, а для обслуживания.
• Не проводят проверку после сборки. Кнопка “Тест” полезна, но она не заменяет измерения и полноценную проверку параметров срабатывания.

Советы профессионалов: что важно для надежного щита

• Разделяйте линии по смыслу. Кухня, санузел, наружные розетки, серверное оборудование, насосы и автоматика должны иметь понятную структуру защиты.
• Не экономьте на диагностике. Большинство “мистических” срабатываний УЗО объясняется измерениями: сопротивление изоляции, токи утечки, правильность PE/N.
• Подбирайте аппарат под реальную нагрузку. Наличие частотного преобразователя, импульсного блока питания или длинной линии меняет требования к защите.
• Смотрите инструкции производителей. Для приводов, ИБП, зарядных станций, медицинского и лабораторного оборудования требования к RCD могут быть прямо указаны в документации.
• Делайте щит обслуживаемым. Маркировка, клеммный ряд, резерв места, документация в кармане двери и читаемая однолинейная схема экономят часы при аварии.
• Для НКУ и промышленных щитов рассчитывайте селективность. Особенно при нескольких ступенях защиты: ввод, секция, отходящие линии, шкафы управления, локальные щиты.

Как связать тему с услугами компании

Для заказчика выбор между УЗО, дифавтоматом и автоматом - это не покупка трех коробочек в магазине, а часть инженерного решения. Особенно если речь идет не о дачной розетке, а о ВРУ, ГРЩ, НКУ 0,4 кВ, шкафе управления насосами, вентиляцией, обогревом или технологической линией.

Компания, которая проектирует и собирает электрощиты, должна не просто поставить аппараты на DIN-рейку, а проверить: соответствует ли защита кабельным линиям, расчетным токам, режимам нагрузки, требованиям безопасности, условиям эксплуатации и будущему обслуживанию.

• сборка квартирных, распределительных и промышленных щитов;
• проектирование и изготовление ВРУ, ГРЩ, ЩР, ЩСУ и НКУ 0,4 кВ;
• подбор автоматических выключателей, УЗО, АВДТ, УЗИП и аппаратуры управления;
• модернизация старых щитов с заменой защитных аппаратов;
• диагностика причин срабатывания автоматов, УЗО и дифавтоматов;
• электромонтаж, испытания, проверка и пусконаладочные работы;
• интеграция шкафов управления и АСУ ТП с учетом требований к силовой защите.

Частые вопросы

Можно ли поставить УЗО вместо автомата?
Нет. УЗО без встроенной защиты от сверхтоков не защищает от перегрузки и короткого замыкания. Его ставят вместе с автоматическим выключателем или используют дифавтомат.

Что лучше: УЗО с автоматом или дифавтомат?

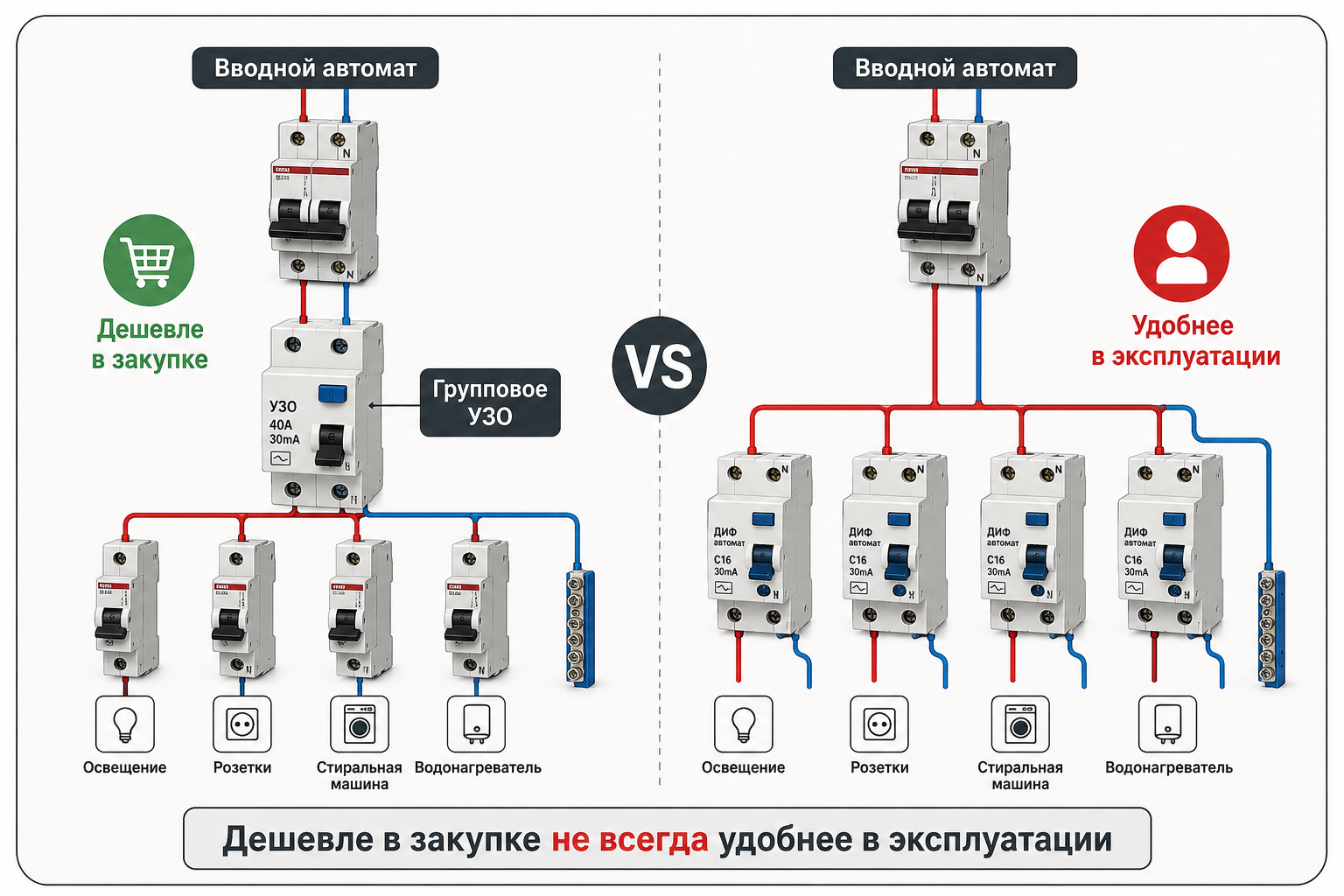

Зависит от схемы щита. Связка “автомат + УЗО” часто выгодна для группы линий, дифавтомат удобен для отдельной линии и локализации неисправности.

Почему УЗО выбивает, если нагрузка небольшая?
Потому что УЗО не оценивает мощность нагрузки. Оно реагирует на дифференциальный ток: утечку, ошибку подключения N/PE или неисправность потребителя.

Нужно ли УЗО в промышленном щите?
Иногда да, но решение зависит от системы заземления, типа нагрузки, требований безопасности, технологического процесса и проекта. Для частотных приводов и электронных нагрузок особенно важен тип дифференциальной защиты.

Почему нельзя просто поставить автомат побольше?
Потому что автомат защищает кабель и цепь. Завышение номинала может оставить линию без защиты от перегрузки. Если автомат срабатывает, нужно искать причину, а не “усиливать рычажок”.

Вывод: защита должна быть системой, а не набором аппаратов

Автоматический выключатель, УЗО и дифавтомат не конкурируют друг с другом. Они закрывают разные аварийные режимы и должны работать в одной логике: расчет нагрузки, защита кабеля, защита человека, защита от пожара, селективность и удобное обслуживание.

Для небольшого щита достаточно правильно разделить линии и выбрать аппараты по проекту. Для ВРУ, ГРЩ, НКУ и шкафов управления требуется уже инженерный подход: расчет токов, проверка коммутационной способности, выбор типа дифференциальной защиты, компоновка, маркировка, испытания и ПНР.
