Счетчик электроэнергии в щите часто воспринимают как небольшую деталь: поставили прибор, подключили провода - и можно считать киловатт-часы. На практике узел учета - это полноценная часть электроустановки. Он должен корректно измерять потребление, быть доступным для обслуживания, защищенным от случайного вмешательства, согласованным с проектом и понятным для приемки.
Если узел учета сделан грамотно, заказчик получает нормальную картину энергопотребления, прозрачные расчеты, удобную диспетчеризацию и меньше вопросов от сетевой или эксплуатирующей организации. Если сделан «как-нибудь», начинаются классические сюжеты: неверные показания, перепутанная полярность ТТ, невозможность опломбировать цепи, конфликт между проектом и фактической сборкой. Электрика вообще не любит импровизацию, а учет - особенно.
Что такое узел учета электроэнергии
Узел учета электроэнергии - это совокупность устройств, цепей и конструктивных элементов, которые обеспечивают измерение потребленной или отпущенной электрической энергии. В щите он может быть выполнен как отдельная учетная секция, отдельный отсек ВРУ или ГРЩ, часть щита учета, либо как технический учет внутри шкафа распределения и управления.
Главная задача узла учета - не просто показать цифры на дисплее. Он должен обеспечить достоверное измерение в заданной точке схемы, безопасное подключение счетчика, возможность проверки и обслуживания без лишней разборки щита, защиту измерительных цепей, а при необходимости - передачу данных в АСКУЭ, SCADA или систему диспетчеризации.
- Коммерческий учет нужен для расчетов с энергоснабжающей, сетевой организацией, арендатором или абонентом. Такие решения обычно требуют согласования, пломбировки и строгого выполнения технических требований.
- Технический учет нужен владельцу объекта для контроля потребления по цехам, линиям, арендаторам, насосным станциям, вентиляции, освещению, компрессорам, тепловым пунктам и другому оборудованию.
- Диспетчерский учет собирает данные не только для расчетов, но и для анализа: нагрузка по времени, пики, перекос фаз, реактивная мощность, аварийные события и качество электроснабжения.

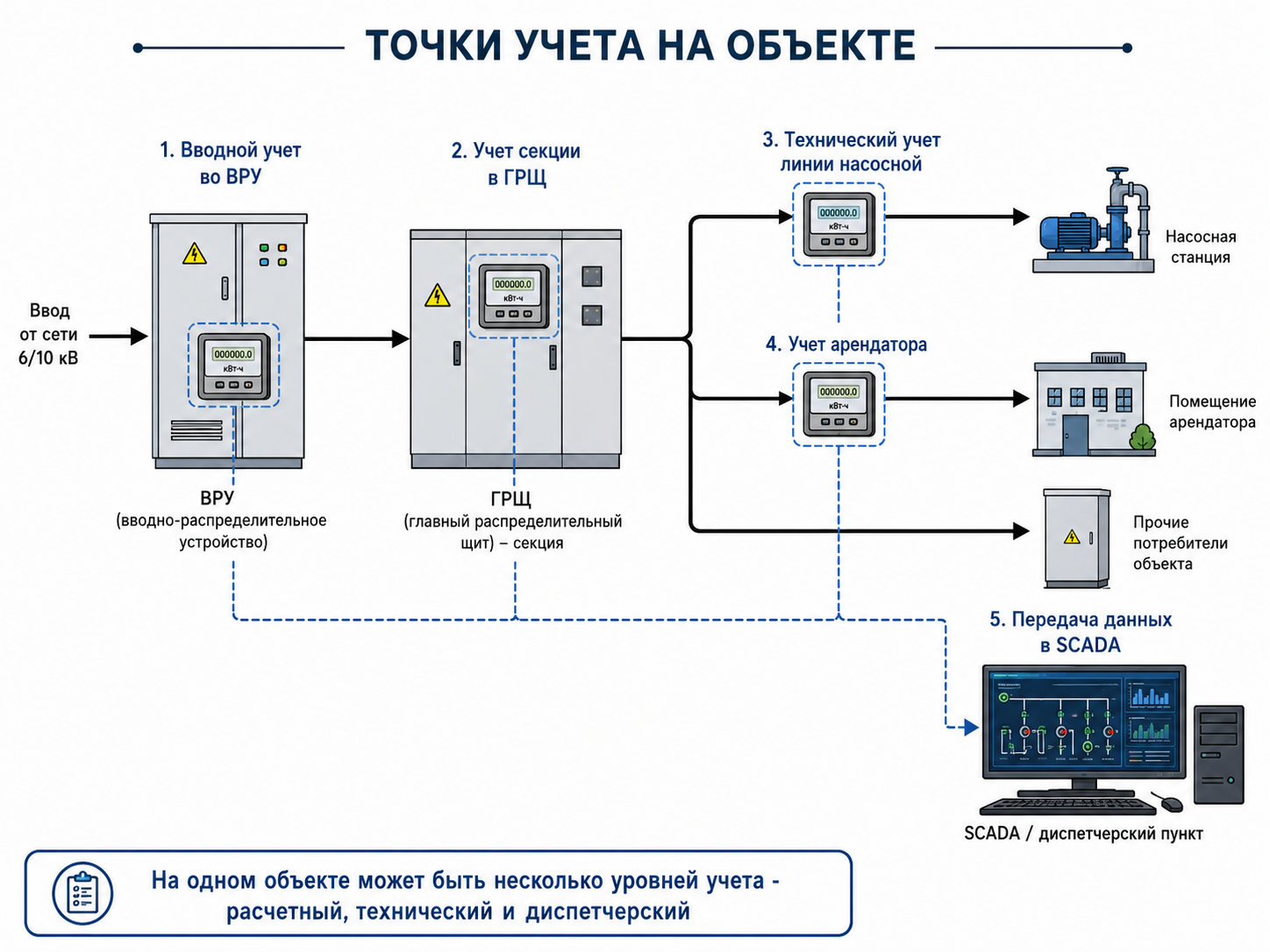

Где устанавливают узел учета
Место установки зависит от схемы электроснабжения, точки балансовой принадлежности, требований сетевой организации, проекта и задач заказчика. В одних случаях счетчик ставят во вводном устройстве на границе сети, в других - внутри ГРЩ для технического учета отдельных отходящих линий. В промышленных объектах часто применяют несколько уровней учета: общий ввод, учет по секциям, учет по технологическим группам, учет по арендаторам или крупным потребителям.
|
Место установки |
Что обычно учитывают |
Особенности |
|
ВРУ здания |
Общее потребление здания или группы потребителей |
Часто требует согласования, пломбировки, места для ввода кабеля и доступа обслуживающих организаций. |
|
ГРЩ 0,4 кВ |
Вводы, секции шин, крупные отходящие линии |
Важны токи КЗ, трансформаторы тока, габариты, тепловой режим и удобство обслуживания. |
|
Щит учета |
Коммерческий или технический учет нескольких линий |
Удобен для объектов с несколькими абонентами, арендаторами или технологическими группами. |
|
Шкаф управления |
Потребление конкретного оборудования: насосов, вентиляции, нагрева, компрессоров |
Чаще технический учет; полезен для энергетического анализа и диагностики. |
|
АСУ ТП / SCADA |
Данные со счетчиков и анализаторов по Modbus, RS-485, Ethernet |
Позволяет строить графики, отчеты, аварийные события и баланс энергопотребления. |

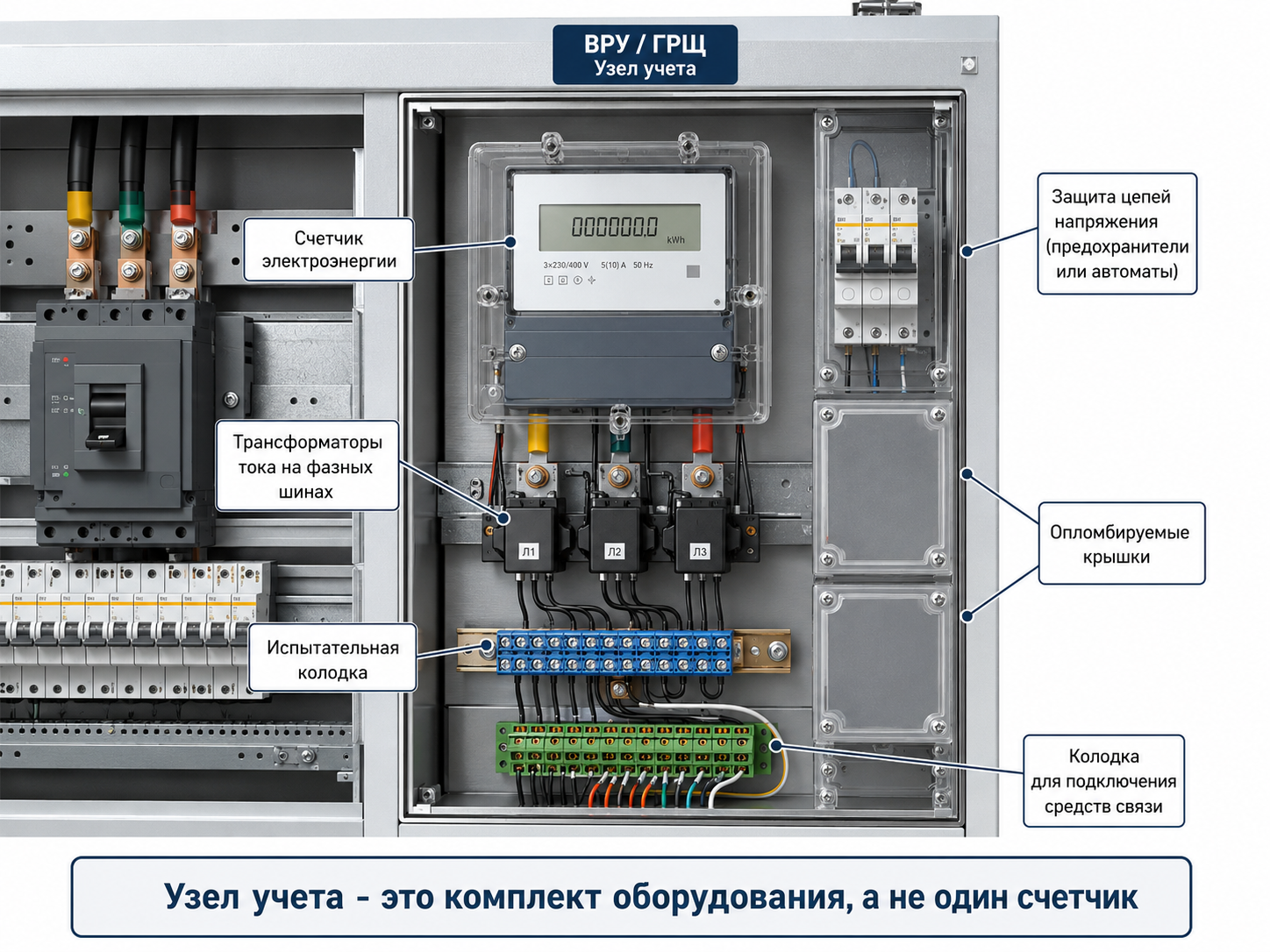

Из чего состоит узел учета в электрощите
Комплектация зависит от мощности объекта и схемы включения, но базовая логика почти всегда одинакова: измерить ток и напряжение, передать эти величины счетчику, защитить цепи, обеспечить контроль, пломбировку и обслуживание. Ниже - основные элементы, которые чаще всего встречаются в щитах учета, ВРУ, ГРЩ и НКУ.
|
Элемент |
Назначение |
|
Счетчик электроэнергии |
Измеряет активную и/или реактивную энергию. Может быть однофазным, трехфазным, прямого или трансформаторного включения, однотарифным или многотарифным, с интерфейсом связи. |
|
Трансформаторы тока, ТТ |
Преобразуют большой первичный ток в стандартный вторичный ток, обычно 5 А или 1 А, для безопасного подключения счетчика и измерительных приборов. |
|
Цепи напряжения |
Подают на счетчик напряжение соответствующих фаз. Обычно защищаются автоматами или предохранителями малых номиналов и могут быть пломбируемыми. |
|
Испытательная коробка / клеммная колодка |
Позволяет безопасно проверять счетчик, отключать цепи напряжения и закорачивать вторичные цепи ТТ при обслуживании. |
|
Коммутационная и защитная аппаратура |
Вводные аппараты, автоматы цепей напряжения, разъединители, клеммы, предохранители, устройства защиты вспомогательных цепей. |
|
Пломбируемые элементы |
Крышки счетчика, клемм, цепей напряжения, камер ТТ и других мест, где возможно вмешательство в измерительную цепь. |
|
Клеммные ряды и маркировка |
Обеспечивают понятное подключение цепей тока, напряжения, связи, питания модема, сигналов и заземления экранов. |
|
Коммуникационный модуль |
RS-485, Ethernet, PLC, GSM/LTE-модем или иной интерфейс для передачи показаний в АСКУЭ, SCADA или личный кабинет оператора. |
|
Корпус или секция щита |
Обеспечивает механическую защиту, степень IP, доступ, теплоотвод, возможность обслуживания и разделение силовых и измерительных цепей. |

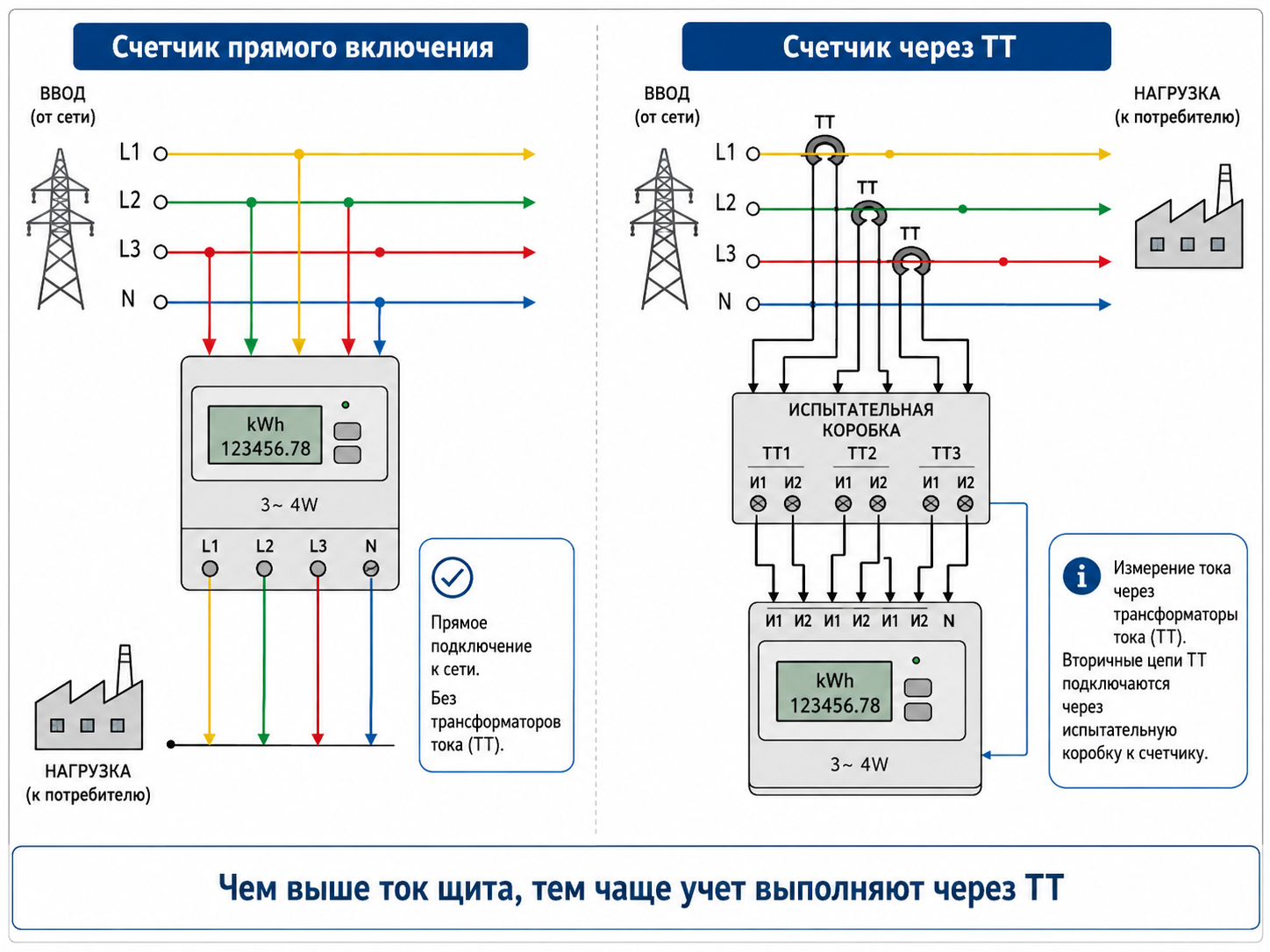

Счетчик: прямого или трансформаторного включения
Счетчики прямого включения подключаются непосредственно в силовую цепь и применяются там, где ток нагрузки находится в пределах допустимого тока счетчика. Это удобно для небольших вводов, квартирных щитов, малых объектов, отдельных линий или технического учета маломощного оборудования.
Счетчики трансформаторного включения работают через трансформаторы тока. Такой вариант применяют при больших токах, когда пропускать всю нагрузку через счетчик нельзя или нецелесообразно. На промышленных вводах, в ГРЩ, ВРУ крупных зданий и НКУ с токами сотни ампер и выше это обычная практика.
|
Схема включения |
Где применяется |
Плюсы |
Ограничения |
|
Прямое включение |
Небольшие вводы, малые щиты, отдельные линии технического учета |
Проще схема, меньше оборудования, ниже стоимость |
Ограничение по максимальному току счетчика, сложнее масштабировать на крупный объект |
|
Полукосвенное включение через ТТ |
ВРУ, ГРЩ, НКУ 0,4 кВ, крупные отходящие линии |
Счетчик не несет силовой ток, можно учитывать большие нагрузки |
Нужны ТТ, испытательная колодка, правильная полярность и расчет коэффициента |
|
Косвенное включение через ТТ и ТН |
Сети среднего и высокого напряжения, РУ выше 1 кВ |
Измерение по цепям тока и напряжения через трансформаторы |
Требует отдельного проектирования и согласования; для обычных НКУ 0,4 кВ применяется реже |

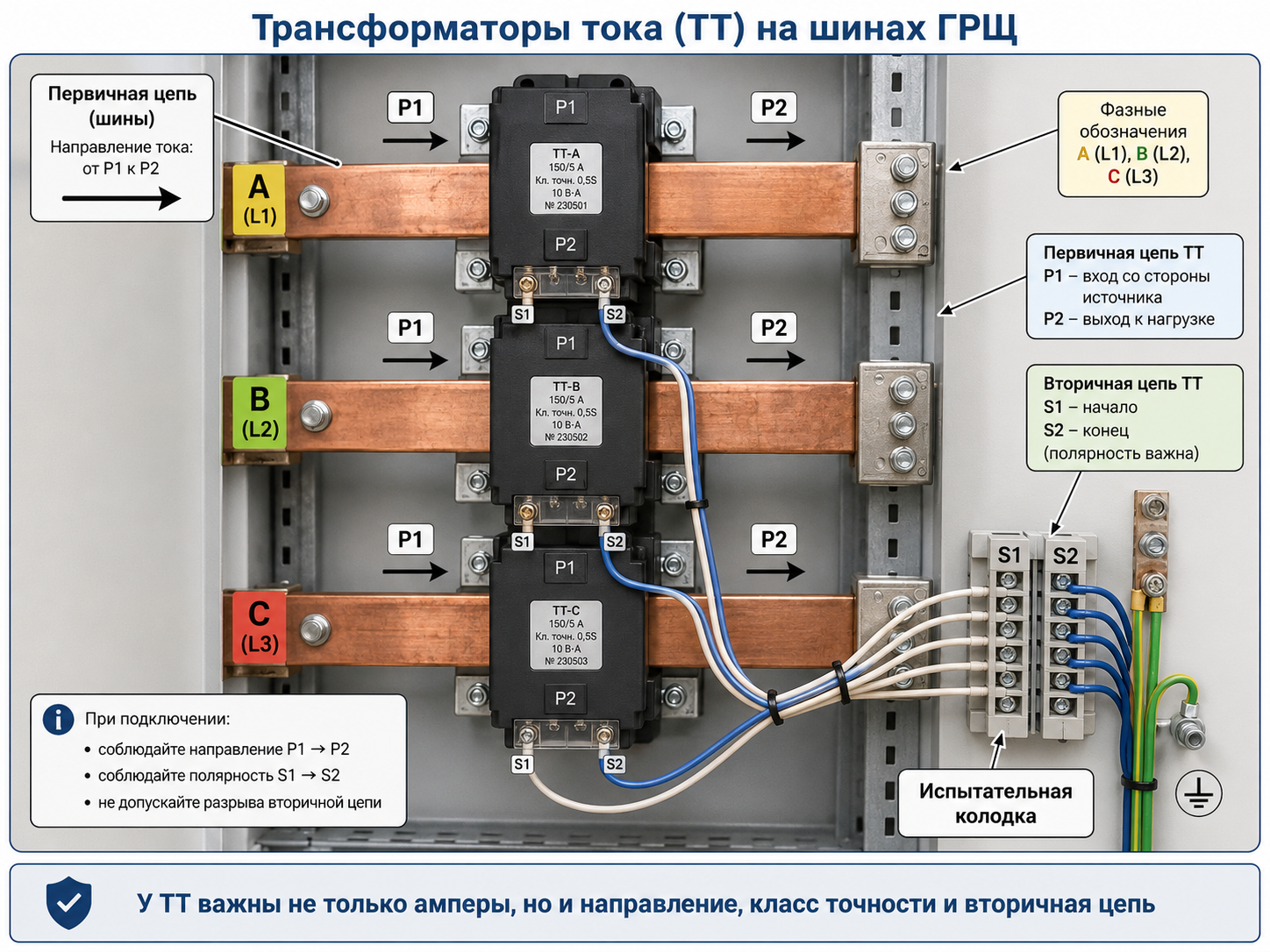

Трансформаторы тока: маленькая деталь, большая ответственность
Трансформатор тока в узле учета нужен для преобразования большого тока в измерительный ток, удобный для счетчика. Например, при ТТ 400/5 А первичный ток 400 А соответствует вторичному току 5 А. Счетчик при этом считает энергию с учетом коэффициента трансформации.
Казалось бы, ничего сложного: поставил три «бублика» на фазы и подключил к счетчику. Но именно здесь регулярно появляются ошибки: неверный коэффициент, перепутанная полярность, неподходящий класс точности, слишком большая нагрузка вторичной цепи, отсутствие закорачивающей колодки. В результате счетчик может считать неверно, а иногда - очень уверенно неверно.
- Коэффициент трансформации выбирают по расчетному току линии, с учетом рабочих и максимальных нагрузок.
- Класс точности должен соответствовать назначению учета и требованиям проекта/сетевой организации.
- Номинальная нагрузка вторичной цепи должна покрывать счетчик, провода, клеммы и испытательную коробку.
- Полярность P1/P2 и S1/S2 критична для правильного направления измерения мощности и энергии.
- Вторичные цепи ТТ нельзя размыкать под током без специальных мер; для обслуживания применяют испытательные колодки с возможностью закорачивания.
|
Важно по безопасности |
Испытательная коробка: зачем она нужна
Испытательная коробка, испытательный блок или клеммная колодка учета - это промежуточное устройство между счетчиком, трансформаторами тока и цепями напряжения. Она нужна для проверки счетчика, подключения измерительной аппаратуры, отключения цепей напряжения и безопасного закорачивания вторичных цепей ТТ при обслуживании.
На небольших щитах технического учета испытательную коробку иногда игнорируют ради экономии места. Для расчетного учета и щитов с ТТ такой подход часто неприемлем: обслуживание становится неудобным, а иногда и опасным. Хороший узел учета должен думать не только о сегодняшней сборке, но и о будущем электрике, который через год придет на проверку.

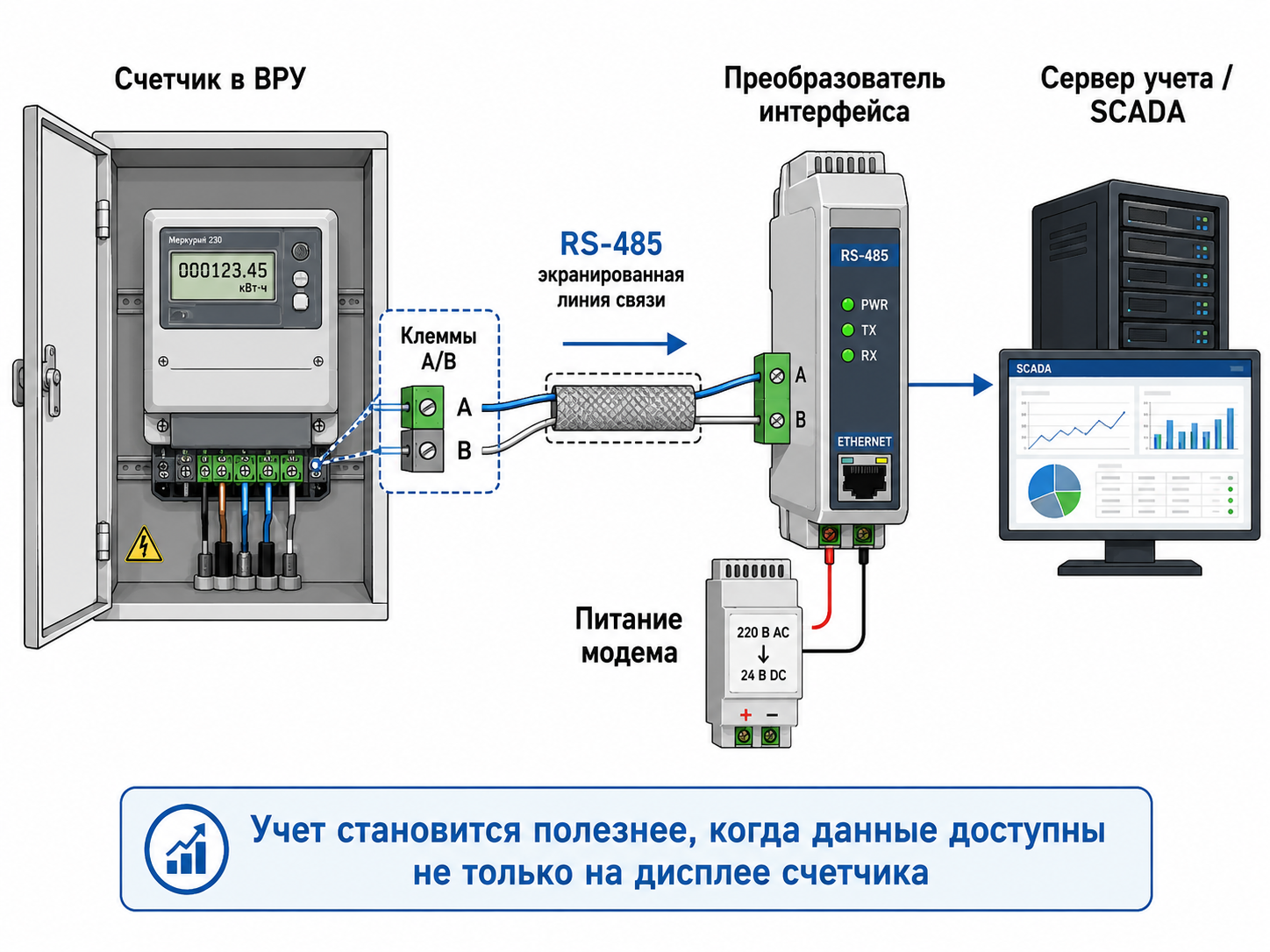

Цепи связи и диспетчеризация
Современный узел учета часто не ограничивается визуальным считыванием показаний. Счетчик может передавать данные по RS-485/Modbus, оптическому порту, Ethernet, GSM/LTE, PLC или специализированному протоколу. Для коммерческого учета конкретный способ обмена обычно определяют технические требования и применяемая система учета. Для технического учета заказчик может выбирать архитектуру свободнее: от простого локального счетчика до интеграции в SCADA.
|
Интерфейс |
Где уместен |
Что учесть |
|
RS-485 |
Щиты, шкафы управления, локальная диспетчеризация, АСКУЭ внутри объекта |
Топология линии, экранированный кабель, терминаторы, адреса устройств, гальваническая развязка при необходимости. |
|
Ethernet |
SCADA, сервер учета, современные здания и промышленные объекты |
Сетевую архитектуру, кибербезопасность, питание коммутаторов, резервирование. |
|
GSM/LTE |
Удаленные объекты, учет без локальной сети |
Качество связи, антенну, питание модема, SIM-карту, условия эксплуатации. |
|
Оптический порт |
Локальное считывание и настройка счетчика |
Доступ к счетчику и регламент работы обслуживающего персонала. |

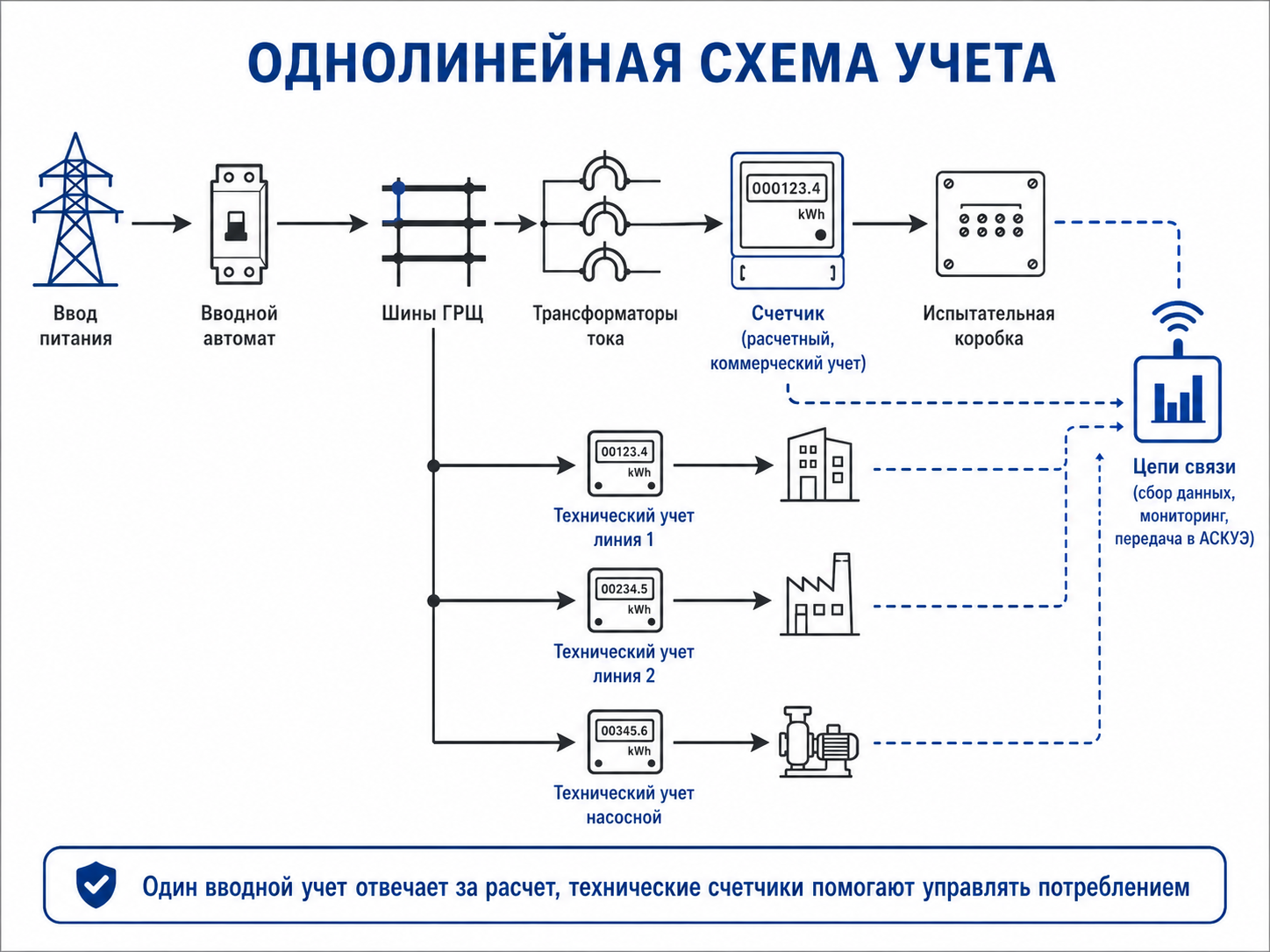

Основные схемы учета электроэнергии в щите
Схема учета зависит от сети, мощности, типа счетчика, необходимости учета активной и реактивной энергии, а также требований к расчетному или техническому учету. Ниже - типовые варианты, которые часто встречаются в низковольтных щитах 0,4 кВ.
1. Однофазный счетчик прямого включения
Применяется для небольших однофазных нагрузок: отдельные помещения, бытовые потребители, малые щиты, технический учет небольшого оборудования. Схема простая: фаза и ноль проходят через счетчик, далее питание идет на нагрузку через защитные аппараты или наоборот - в зависимости от принятой схемы и требований производителя.
Плюс: простота и небольшая стоимость.
Минус: ограничение по току и узкая область применения для промышленных задач.
Риск: неверная последовательность подключения фазы/нуля, отсутствие пломбируемой крышки, неудобный доступ.
2. Трехфазный счетчик прямого включения
Используется для малых трехфазных вводов и отдельных нагрузок, если ток не превышает допустимые параметры счетчика. Такая схема уместна, например, для небольшого цехового щита, щита гаражного бокса, мастерской или отдельной технологической установки небольшой мощности.
3. Трехфазный счетчик через трансформаторы тока
Классический вариант для ВРУ, ГРЩ и НКУ 0,4 кВ с большими токами. Трансформаторы тока устанавливают на фазных проводниках или шинах, а вторичные цепи подключают к счетчику через испытательную коробку. Цепи напряжения берутся с соответствующих фаз и защищаются отдельными аппаратами.
Важны одинаковые коэффициенты ТТ по фазам, если иное не предусмотрено проектом.
Полярность ТТ должна соответствовать схеме и направлению учета.
Цепи тока и напряжения должны быть промаркированы так, чтобы их можно было проверить без гадания по цвету изоляции.
Испытательная коробка должна быть доступна для обслуживания и, при необходимости, пломбировки.
4. Технический учет отходящих линий
На производстве часто нужно знать не только общий расход электроэнергии, но и потребление отдельных участков: насосной станции, компрессорной, линии упаковки, вентиляции, освещения территории, арендатора. В таком случае в щит добавляют счетчики на отходящие линии или применяют многофункциональные измерители и анализаторы сети.
Такой учет помогает не спорить на уровне «кажется, насосы стали есть больше», а смотреть данные: графики нагрузки, пики, ночное потребление, нештатную работу оборудования, перекос фаз и реактивную мощность.
|
Задача учета |
Решение в щите |
Практический эффект |
|
Коммерческий расчет с энергоснабжающей организацией |
Согласованный счетчик, ТТ, пломбируемые цепи, испытательная коробка |
Корректные расчеты и приемка узла учета. |
|
Разделение потребления арендаторов |
Отдельные счетчики на группы линий или шкафы арендаторов |
Прозрачное распределение затрат. |
|
Контроль технологического оборудования |
Технический учет на насосы, компрессоры, вентиляцию, нагрев |
Понимание реального энергопотребления оборудования. |
|
Энергоменеджмент и диспетчеризация |
Счетчики с интерфейсом связи, анализаторы, SCADA/АСКУЭ |
Графики, отчеты, аварийные события, поиск потерь. |
Теоретическая и нормативная основа
Узел учета находится на пересечении электротехники, метрологии, требований сетевой организации и конструкции НКУ. Поэтому при проектировании нельзя опираться только на каталоги оборудования. Нужно учитывать действующие нормативные документы, технические условия на присоединение, проектную документацию, требования к коммерческому учету и инструкции производителей счетчиков.
|
Источник / документ |
Что важно для темы учета |
|
ПУЭ, глава 1.5 «Учет электроэнергии» |
Расположение расчетных счетчиков, требования к расчетным счетчикам, учет с применением измерительных трансформаторов, установка счетчиков и проводка к ним. |
|
Постановление Правительства РФ N 442 |
Правила функционирования розничных рынков электроэнергии и организация коммерческого учета на розничных рынках. |
|
ГОСТ 31818.11-2012 / IEC 62052-11 |
Общие требования, испытания и условия испытаний для счетчиков электрической энергии. |
|
ГОСТ 31819.21-2012 / IEC 62053-21 |
Частные требования к статическим счетчикам активной энергии классов точности 1 и 2. |
|
ГОСТ Р МЭК 61869-2-2015 |
Дополнительные требования к трансформаторам тока как измерительным трансформаторам. |
|
ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024 |
Общие требования и дополнительные требования к силовым НКУ, включая конструкцию, характеристики и проверки. |
В инженерной практике также полезны методические материалы производителей счетчиков, трансформаторов тока, НКУ и средств АСКУЭ. Но каталог не заменяет проект: у оборудования могут быть разные схемы подключения, ограничения по нагрузке вторичных цепей, требования к опломбировке, интерфейсам и условиям эксплуатации.

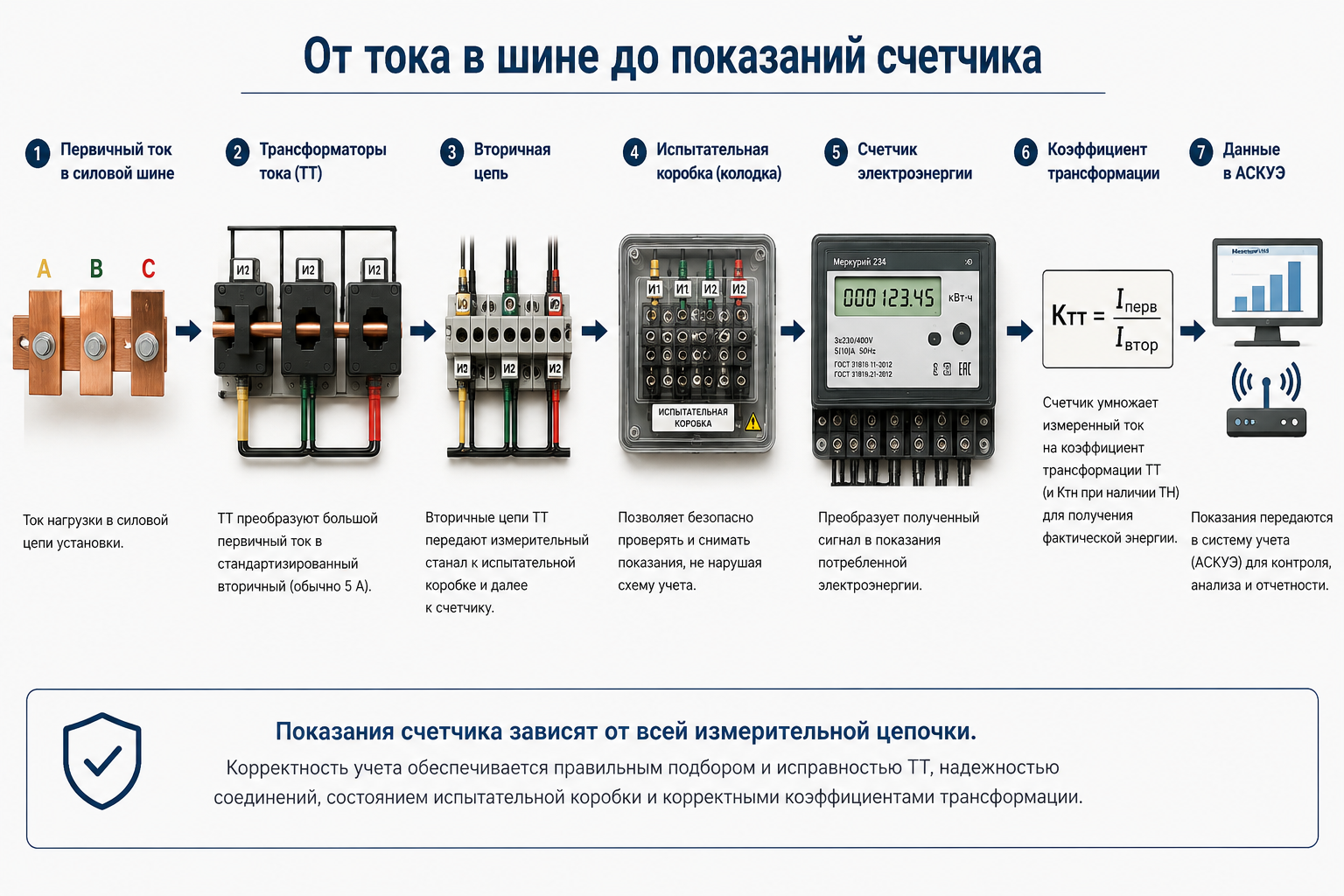

Почему расчет узла учета - не формальность
Учет электроэнергии связан с измерением мощности и энергии. Для трехфазной сети важны фазные токи, напряжения, коэффициент мощности, направление потока энергии, схема соединения, правильность фазировки и коэффициенты трансформации. Если счетчик подключен через ТТ, итоговые показания зависят не только от самого счетчика, но и от выбранных трансформаторов, вторичных цепей и правильности подключения.
Простой пример: если перепутать полярность одного трансформатора тока, счетчик может некорректно считать суммарную мощность. Если выбрать ТТ с завышенным коэффициентом трансформации, на малых нагрузках точность учета может ухудшиться. Если вторичная цепь слишком длинная и нагруженная, трансформатор тока может выйти из требуемого режима точности. Каждая такая ошибка кажется мелкой только до момента, когда ее нужно объяснять заказчику, сетевой организации или бухгалтерии.
Как подбирают счетчик для щита
Подбор счетчика начинается не с бренда, а с задачи. Нужно понять, что именно учитывается, для кого эти показания нужны, будет ли учет расчетным или техническим, требуется ли передача данных, какая сеть на объекте и какие токи проходят через точку учета.
- Определить тип сети: однофазная или трехфазная, трехпроводная или четырехпроводная, номинальное напряжение, система заземления.
- Определить назначение учета: коммерческий, технический, внутренний учет арендаторов, диспетчерский контроль.
- Понять схему включения: прямое включение или включение через трансформаторы тока.
- Выбрать класс точности: по требованиям проекта, сетевой организации и назначению учета.
- Проверить тарифность и функциональность: однотарифный/многотарифный, активная/реактивная энергия, журнал событий, профили нагрузки.
- Определить интерфейсы связи: RS-485, Ethernet, GSM/LTE, PLC, оптический порт, протокол обмена.
- Проверить условия монтажа: DIN-рейка или панель, габариты, пломбируемые крышки, температура, степень защиты щита.
|
Параметр счетчика |
На что влияет |
Комментарий инженера |
|
Номинальный и максимальный ток |
Возможность прямого включения или необходимость ТТ |
Нельзя выбирать счетчик только «по мощности объекта» без проверки схемы и токов. |
|
Класс точности |
Допустимая погрешность измерения |
Для расчетного учета требования обычно жестче, чем для простого технического мониторинга. |
|
Количество тарифов |
Расчет по зонам суток |
Важно для объектов с ночными нагрузками, нагревом, насосами, холодильным оборудованием. |
|
Учет активной/реактивной энергии |
Анализ cos φ и возможные расчеты за реактивную мощность |
Для промышленных объектов желательно смотреть не только кВт·ч. |
|
Интерфейс связи |
Интеграция в АСКУЭ/SCADA |
Лучше предусмотреть связь сразу, чем потом вскрывать щит и добавлять преобразователи. |
|
Журнал событий |
Контроль вмешательств и аварий |
Полезен для коммерческого учета и диагностики спорных ситуаций. |
Как подбирают трансформаторы тока
Для щита учета с трансформаторным включением счетчика трансформаторы тока - один из ключевых элементов. Их выбирают по первичному току, вторичному току, классу точности, номинальной нагрузке, конструктивному исполнению, габаритам шин или кабелей, а также по условиям термической и электродинамической стойкости.
На практике подбор ТТ часто требует баланса. Слишком маленький коэффициент может привести к перегрузке при максимальной нагрузке. Слишком большой - ухудшить точность на малых токах. Поэтому правильный вопрос звучит не «какой ТТ дешевле», а «какой ТТ обеспечит корректный учет в реальном диапазоне нагрузки объекта».
|
Параметр ТТ |
Что проверить |
Типичная ошибка |
|
Коэффициент трансформации |
Рабочий и максимальный ток линии |
Ставят ТТ «с большим запасом», а потом учет на малой нагрузке становится менее точным. |
|
Класс точности |
Требования расчетного или технического учета |
Берут ТТ для индикации вместо измерительного учета. |
|
Номинальная нагрузка, ВА |
Счетчик + длина проводов + клеммы + испытательная коробка |
Не считают сопротивление вторичных цепей и нагрузку счетчика. |
|
Окно или шинное исполнение |
Размер шины, кабеля, возможность монтажа и замены |
ТТ физически не помещается или мешает обслуживанию. |
|
Полярность |
Направление P1/P2 и S1/S2 по схеме |
После сборки счетчик показывает странные значения мощности. |
|
Пломбировка и доступ |
Возможность контроля и обслуживания |
ТТ установлен так, что проверить подключение почти невозможно. |

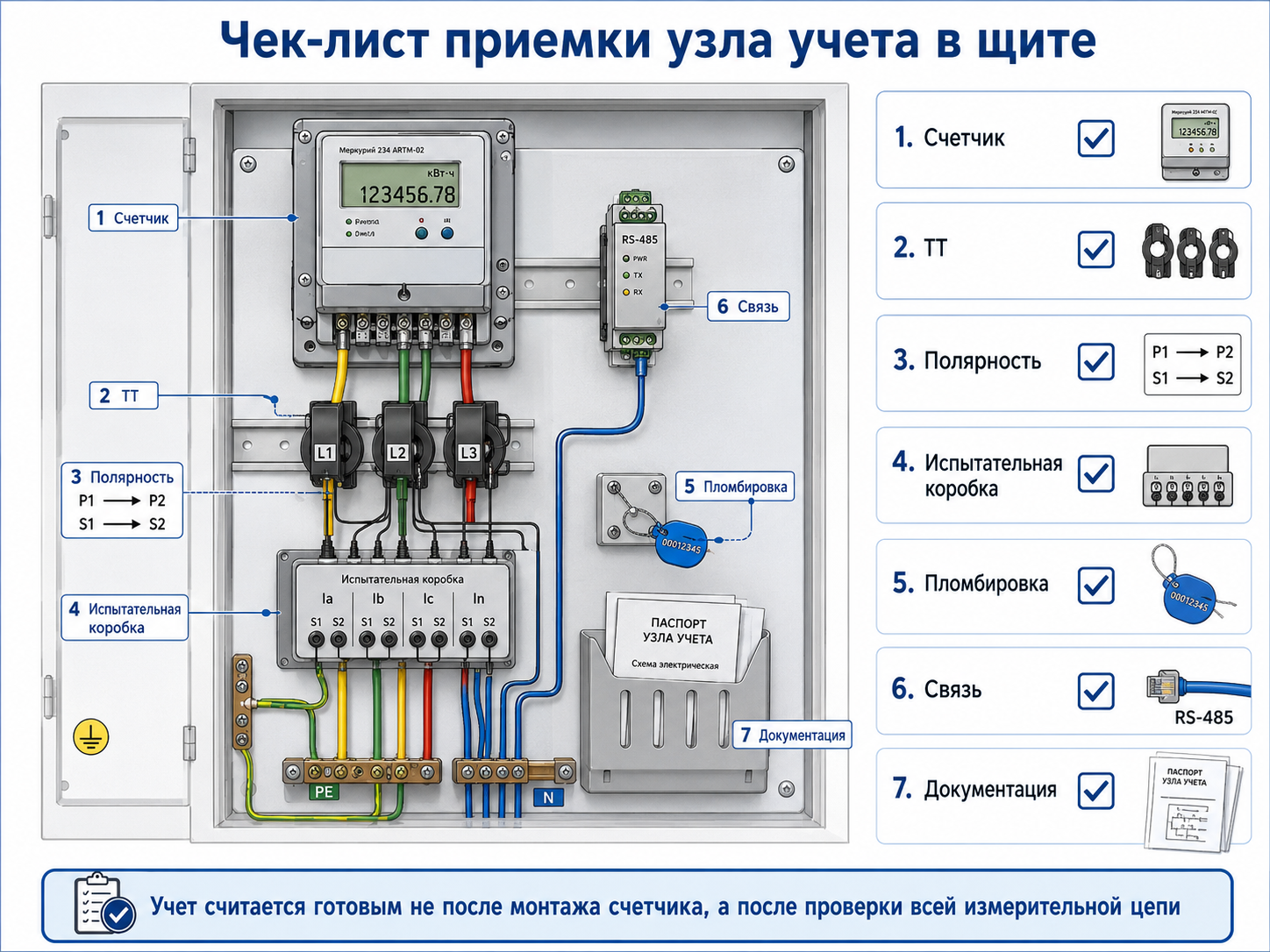

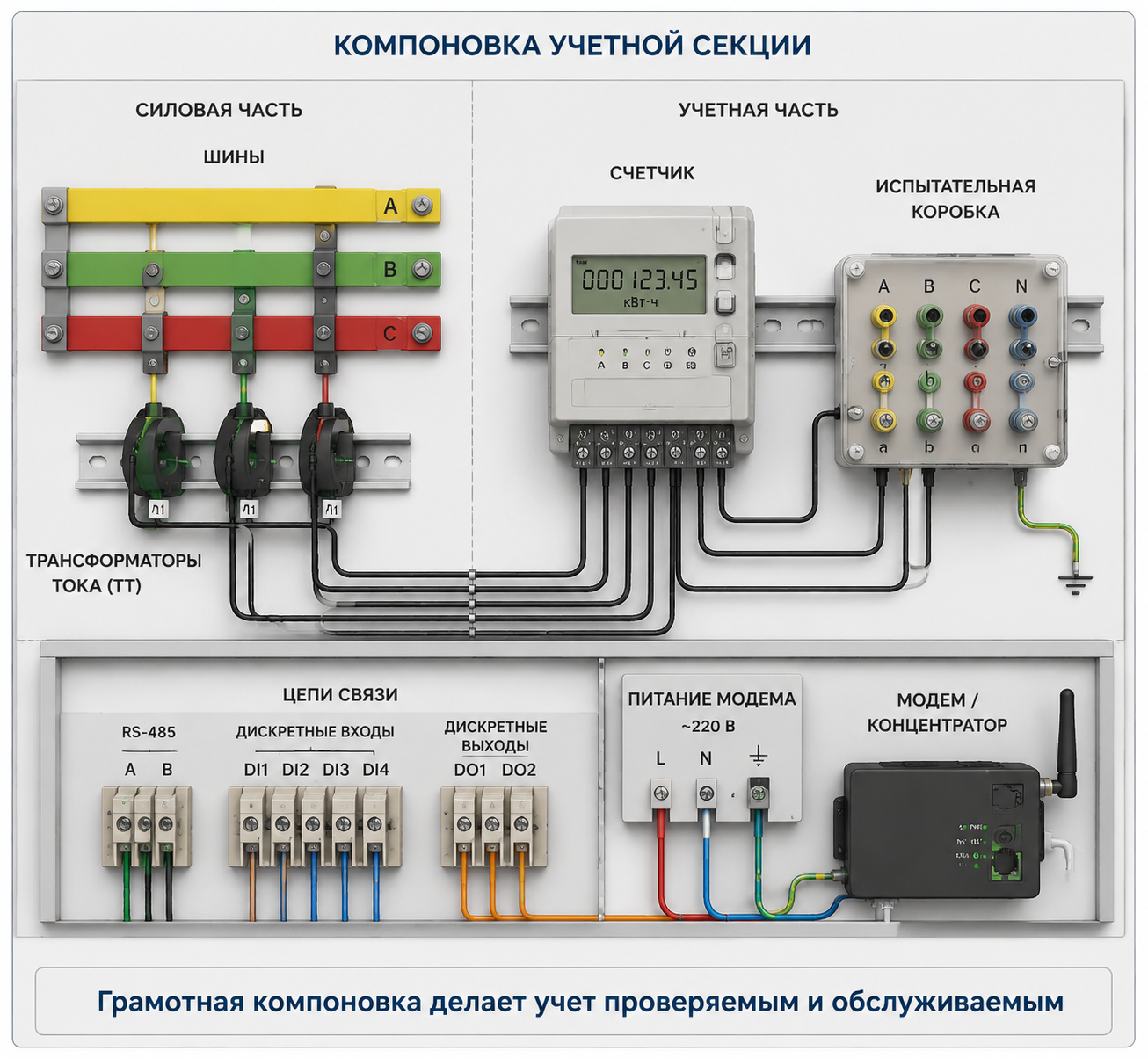

Компоновка узла учета в щите
Хороший узел учета должен быть не только электрически правильным, но и удобным в эксплуатации. Счетчик должен быть читаемым, испытательная коробка - доступной, ТТ - установлены в логичном месте, цепи напряжения - защищены, а пломбируемые элементы - доступны для пломбировки без акробатики с отверткой. В щите нет ничего хуже, чем правильная схема, которую невозможно нормально обслуживать.
- Счетчик размещают так, чтобы дисплей и клеммная крышка были доступны.
- Испытательная коробка должна находиться рядом со счетчиком и быть понятной по маркировке.
- Трансформаторы тока ставят на шины или кабели с соблюдением направления и доступом для осмотра.
- Цепи тока и напряжения прокладывают аккуратно, с маркировкой по фазам и цепям.
- Силовые и слаботочные цепи желательно разделять по трассам, особенно при наличии RS-485, Ethernet или импульсных выходов.
- Пломбируемые зоны заранее согласовывают: крышки счетчика, колодки, автоматы цепей напряжения, камеры ТТ.
- Резерв места нужен для модема, преобразователя интерфейса, дополнительных клемм и будущей модернизации.
|
Зона в щите |
Что разместить |
Почему это важно |
|
Верхняя/вводная часть |
Вводной аппарат, шины, ТТ при вводном учете |
Короткая и логичная измерительная цепь, понятное соответствие фаз. |
|
Учетная панель |
Счетчик, испытательная коробка, аппараты цепей напряжения |
Удобная проверка, пломбировка, считывание показаний. |
|
Клеммная зона |
Клеммы связи, питания модема, экраны, сигналы |
Понятная интеграция с АСКУЭ или SCADA. |
|
Отсек связи |
Модем, преобразователь RS-485/Ethernet, антенна |
Стабильная передача данных и удобное обслуживание. |
|
Документация |
Схема, паспорт, таблица коэффициентов, лист настроек |
Снижает риск ошибок при приемке и эксплуатации. |
Практические примеры применения
Пример 1. ВРУ административного здания
Задача - организовать коммерческий учет на вводе здания и передавать показания удаленно. В составе ВРУ предусматривают вводной аппарат, учетную секцию, трехфазный счетчик, трансформаторы тока, испытательную коробку, защиту цепей напряжения, пломбируемые крышки и модем. Дополнительно можно предусмотреть технический учет арендаторов или крупных групп нагрузки.
Пример 2. ГРЩ производственного объекта
На производстве общий вводной учет показывает общую картину, но для управления затратами его мало. Поэтому в ГРЩ добавляют технический учет отходящих линий: компрессорная, насосная, вентиляция, освещение, технологические линии, тепловой участок. Данные передаются в SCADA или систему энергетика. Это помогает видеть, где возникают пики и какое оборудование работает вне графика.
Пример 3. Шкаф управления насосами
Для насосной станции счетчик или анализатор сети помогает оценить потребление, режим работы насосов, влияние частотного регулирования и возможные отклонения. Если насосы работают круглосуточно, учет дает не красивую цифру для отчета, а реальный инструмент оптимизации.
Пример 4. Щит учета для арендаторов
В торговом, складском или офисном объекте часто нужно разделить потребление между арендаторами. Тогда щит учета выполняют с несколькими счетчиками, понятной маркировкой линий, отдельными автоматами и возможностью снятия показаний без доступа в силовые отсеки. Здесь особенно важны логика компоновки и прозрачная документация.
Типичные ошибки при проектировании и сборке узла учета
|
Ошибка |
К чему приводит |
|
Неверный коэффициент трансформации ТТ |
Счетчик установлен правильно, но расчетный коэффициент не соответствует фактическим ТТ. Итог - некорректные данные и вопросы при приемке. |
|
Перепутанная полярность ТТ |
Одна из самых неприятных ошибок: внешне все подключено, но показания мощности и энергии становятся странными. |
|
Отсутствие испытательной коробки |
Обслуживание и проверка становятся неудобными или опасными, особенно при трансформаторном включении. |
|
Нет возможности пломбировки |
Крышки, автоматы цепей напряжения, ТТ или клеммы нельзя нормально опломбировать. Приемка превращается в обсуждение переделок. |
|
Счетчик установлен неудобно |
Дисплей не видно, крышку не открыть, клеммы недоступны. Экономия 10 минут на сборке потом превращается в часы обслуживания. |
|
Смешаны силовые и слаботочные цепи |
Линии связи проложены рядом с силовыми кабелями без учета помех. Потом начинаются «мистические» пропадания данных. |
|
Нет маркировки |
Через месяц после сборки никто не понимает, какой ТТ относится к какой фазе и куда уходит линия связи. |
|
Не учтены требования сетевой организации |
Щит технически хороший, но не проходит согласование по формальным требованиям. |
|
Нет паспорта и схемы |
При приемке, обслуживании и модернизации приходится восстанавливать логику щита по факту. |
|
Практический вывод |
Что проверяют перед сдачей узла учета
Перед сдачей щита с узлом учета проверяют не только наличие счетчика. Важно убедиться, что схема соответствует проекту, все цепи промаркированы, ТТ установлены правильно, счетчик настроен, коэффициенты учтены, цепи напряжения защищены, а передача данных работает.
- Соответствие фактической сборки однолинейной и принципиальной схеме.
- Тип, модель, класс точности и параметры счетчика.
- Коэффициент, класс точности и расположение трансформаторов тока.
- Полярность ТТ и соответствие фаз цепям напряжения.
- Защиту и пломбируемость цепей напряжения.
- Маркировку проводов, клемм, счетчика, ТТ и коэффициентов.
- Параметры связи: адрес, скорость, протокол, качество обмена.
- Доступность оборудования для осмотра, пломбировки и обслуживания.
- Комплект документов: схема, паспорт щита, паспорт счетчика, паспорта ТТ, протоколы проверок, настройки связи.
Что нужно сообщить производителю щита для расчета
Чтобы производитель НКУ или щита учета подготовил корректное предложение, лучше сразу дать исходные данные. Чем меньше неизвестных, тем меньше «ориентировочных» цен и последующих уточнений.
|
Исходные данные |
Зачем нужны |
|
Тип объекта и назначение учета |
Понять, коммерческий это учет, технический, арендаторы или диспетчеризация. |
|
Однолинейная схема |
Определить точку учета, вводы, отходящие линии, секции шин. |
|
Номинальный ток вводов и линий |
Подобрать счетчик, ТТ, шины, аппараты и корпус. |
|
Требования сетевой/сбытовой организации |
Сразу учесть пломбировку, схему, тип счетчика, интерфейс, место установки. |
|
Необходимость АСКУЭ/SCADA |
Подобрать счетчики с нужными интерфейсами и заложить связь. |
|
Условия эксплуатации |
IP, климат, помещение/улица, температура, пыль, влажность. |
|
Требования к документации |
Паспорт, схемы, спецификация, протоколы, настройки связи. |
|
Предпочтения по брендам |
Согласовать доступность оборудования, унификацию и сервис. |
FAQ: частые вопросы по узлам учета
Можно ли просто поставить счетчик в готовый щит?
Иногда можно, если есть место, понятная схема, доступ к цепям и не нарушаются требования безопасности и учета. Но для трансформаторного или коммерческого учета обычно требуется проектное решение: ТТ, испытательная колодка, пломбировка, защита цепей напряжения и документация.
Чем технический учет отличается от коммерческого?
Коммерческий учет используется для расчетов и требует выполнения требований сетевой/сбытовой организации. Технический учет нужен владельцу объекта для внутреннего анализа, контроля и управления энергопотреблением.
Зачем нужны трансформаторы тока?
Они позволяют измерять большие токи без пропускания силовой нагрузки через счетчик. Это стандартное решение для крупных ВРУ, ГРЩ и НКУ.
Почему нельзя выбрать ТТ «с большим запасом»?
Потому что учет должен быть точным в реальном диапазоне нагрузки. Слишком большой коэффициент трансформации может ухудшить точность на малых токах.
Нужна ли связь со счетчиком?
Для небольшого технического учета не всегда. Но для производства, арендаторов, удаленных объектов и энергоменеджмента передача данных сильно повышает ценность узла учета.
Что важнее: счетчик или схема подключения?
И то и другое. Даже хороший счетчик будет считать неверно, если неправильно выбраны ТТ, перепутана полярность или некорректно подключены цепи напряжения.
Как ЭЛТЕКО подходит к изготовлению щитов с узлами учета
Для инженерной компании узел учета - это часть общей системы электроснабжения, а не «добавочный счетчик в угол». При изготовлении ВРУ, ГРЩ, НКУ, щитов учета и шкафов управления важно связать учет с нагрузками, защитой, компоновкой, доступом для обслуживания и будущей диспетчеризацией.
- анализируем исходные данные, схему и требования к учету;
- подбираем счетчики, трансформаторы тока, испытательные колодки и аппаратуру защиты;
- прорабатываем компоновку учетной секции с учетом доступа и пломбировки;
- маркируем цепи тока, напряжения, связи и клеммные ряды;
- предусматриваем передачу данных в АСКУЭ, SCADA или систему заказчика;
- готовим документацию для приемки и дальнейшей эксплуатации щита.
Заключение
Узел учета электроэнергии в щите - это не декоративное окно с цифрами, а измерительная система. В ней важны счетчик, трансформаторы тока, испытательные цепи, пломбировка, маркировка, компоновка, связь и документация. Именно поэтому хороший узел учета проектируют и собирают как часть ВРУ, ГРЩ или НКУ, а не добавляют в последний момент «на свободную DIN-рейку».
Если вам нужен щит учета, ВРУ, ГРЩ, НКУ или шкаф управления с техническим учетом и передачей данных, свяжитесь с нами. Подберем схему, оборудование и компоновку под ваш объект, подготовим расчет и поможем избежать ошибок, которые потом слишком дорого объяснять.
Источники и материалы
- ПУЭ, глава 1.5 «Учет электроэнергии» - ссылка
- Постановление Правительства РФ от 04.05.2012 N 442 - ссылка
- ГОСТ 31818.11-2012 / IEC 62052-11 - ссылка
- ГОСТ 31819.21-2012 / IEC 62053-21 - ссылка
- ГОСТ Р МЭК 61869-2-2015. Трансформаторы тока - ссылка
- ГОСТ IEC 61439-1-2024. НКУ. Общие требования - ссылка
- ГОСТ IEC 61439-2-2024. Силовые НКУ - ссылка
- Обзор по электрической метрологии и современным стандартам единиц - ссылка
