УЗДП: что это такое и почему его применяют в электроснабжении жилых домов

Есть аварии, которые видно сразу: выбило автомат, погас свет, запахло паленым пластиком. А есть более коварные - когда где-то в розетке, распаечной коробке, патроне светильника или поврежденном кабеле появляется искрение. Ток при этом может быть не настолько большим, чтобы мгновенно отключить обычный автомат. УЗО тоже может промолчать, если ток утечки не сформировался. Зато температура в месте дефекта растет уверенно, спокойно и без лишних объявлений. В электрике это как раз тот случай, когда тишина в щите - не всегда хороший признак.

УЗДП, или устройство защиты при дуговом пробое, применяют для обнаружения пожароопасного искрения в электрической цепи. В международной терминологии такие аппараты часто называют AFDD - Arc Fault Detection Device. Их задача - распознать характерные признаки дуги и отключить защищаемую линию до того, как повреждение перейдет в нагрев, оплавление изоляции и пожар.

Эта статья поможет разобраться, чем УЗДП отличается от автоматического выключателя, УЗО и дифавтомата, где его применяют в жилых домах, почему его нельзя выбирать «по принципу похож на автомат» и какие вопросы нужно решить до сборки квартирного или домового щита.

Что такое дуговой пробой простыми словами

Дуговой пробой - это электрический разряд, возникающий в поврежденном, неплотном или загрязненном участке цепи. В бытовом примере это может быть искрение в розетке, подгоревший контакт выключателя, переломленная жила удлинителя, повреждение кабеля после ремонта или плохо затянутая клемма. Дуга отличается от обычного короткого замыкания тем, что она может быть нестабильной, прерывистой и ограниченной сопротивлением нагрузки. Поэтому классическая защита от короткого замыкания не всегда отключает такую аварию быстро.

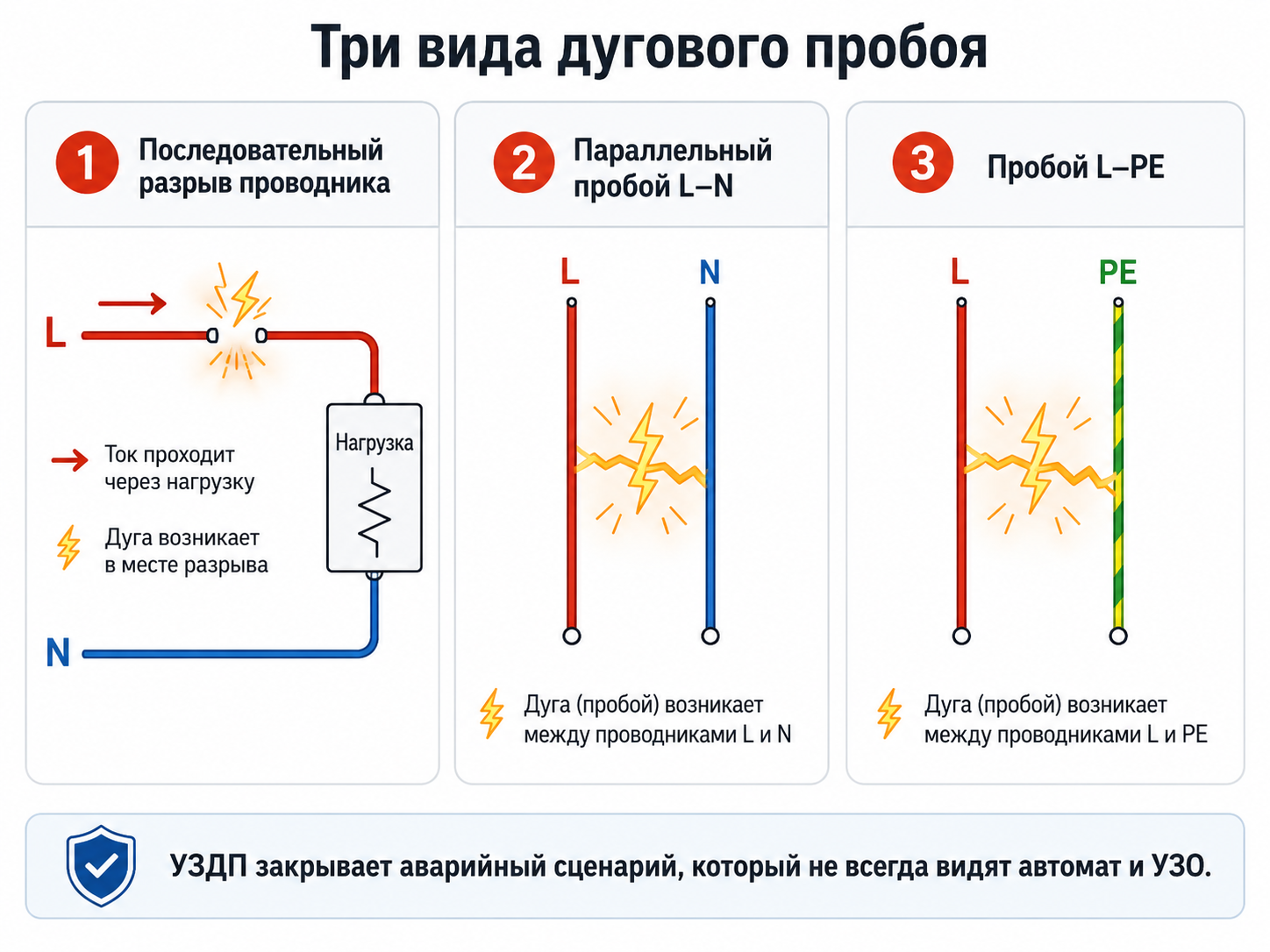

В низковольтных сетях обычно выделяют несколько сценариев:

• последовательная дуга - возникает в разрыве или плохом контакте одного проводника; ток проходит через нагрузку и может оставаться ниже номинала автомата;
• параллельная дуга - возникает между фазой и нулем, фазой и PE или между проводниками при повреждении изоляции;
• дуга на землю - связана с пробоем изоляции на заземленную часть или защитный проводник; в ряде случаев здесь может сработать УЗО, но не всегда это происходит гарантированно и достаточно рано;
• контактное искрение - частая бытовая причина: слабая затяжка, старые клеммы, перегретая розетка, изношенный патрон, некачественный удлинитель.

Самый неприятный вариант для жилого дома - последовательная дуга. Она может возникнуть при ослаблении соединения или частичном повреждении жилы. Ток в цепи при этом ограничен самой нагрузкой: например, обогревателем, чайником, стиральной машиной или группой розеток. Автоматический выключатель рассчитан на перегрузку и короткое замыкание. Если ток не превысил его уставки, он может просто не увидеть проблему.

Что такое УЗДП и какую задачу оно решает

УЗДП - это защитный аппарат, который анализирует электрические параметры цепи и отключает питание при обнаружении признаков дугового пробоя. В отличие от обычного автомата, он реагирует не только на величину тока. Его электронный блок оценивает форму тока, высокочастотные составляющие, нестабильность сигнала и другие признаки, характерные для искрения.

Проще говоря, УЗДП слушает линию. Не в аудиосмысле, конечно, но идея похожа: исправная нагрузка имеет один «электрический почерк», а дуговой пробой - другой. Задача устройства - отличить опасную дугу от нормальной работы бытовых приборов: импульсных блоков питания, двигателей, диммеров, пылесосов, зарядных устройств и прочей техники, которая сама по себе тоже может создавать помехи.

Важно: УЗДП не заменяет весь набор защит в щите. Оно дополняет автоматический выключатель, УЗО или дифавтомат. Поэтому корректная схема строится не вокруг одного «волшебного» устройства, а вокруг комплекса защит: от сверхтоков, токов утечки, перенапряжений, дуговых пробоев и ошибок эксплуатации.

Почему УЗДП применяют именно в жилом электроснабжении

В жилом доме много факторов, которые повышают вероятность скрытых дефектов проводки. Здесь есть розеточные группы, переносные удлинители, бытовая техника с разными режимами работы, мебель, отделочные материалы, деревянные конструкции, скрытые кабельные трассы и человеческий фактор. Иногда самый опасный элемент системы - не щит, а удлинитель за диваном, который десять лет честно терпел пылесос, обогреватель и новогоднюю гирлянду.

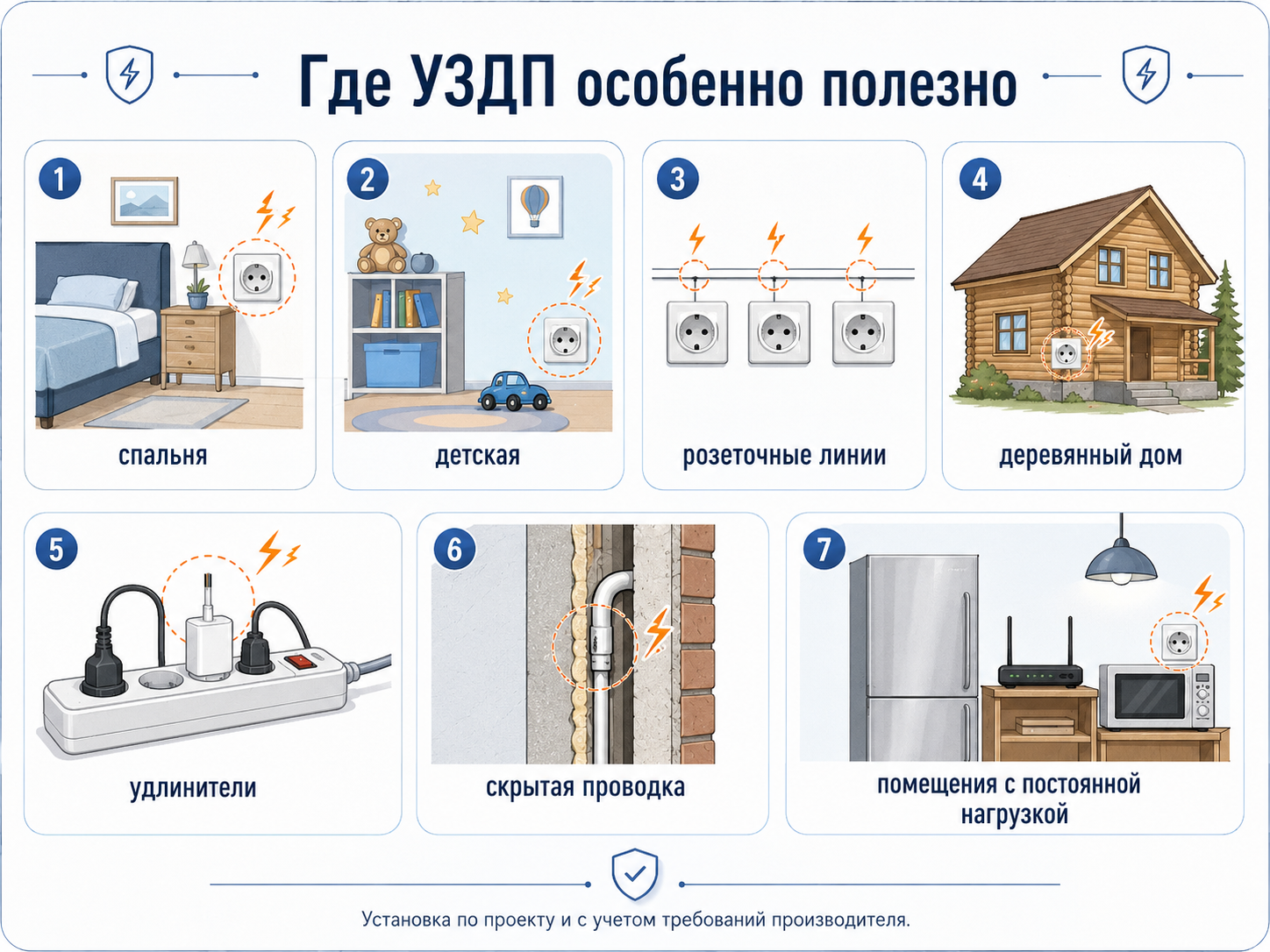

УЗДП особенно уместно рассматривать для:

• квартирных щитов в новых жилых комплексах и при капитальном ремонте электрики;
• индивидуальных жилых домов, особенно с деревянными конструкциями или большой площадью;
• розеточных линий спален, детских, гостиных, кабинетов и технических помещений;
• цепей, где питаются мощные бытовые нагрузки: стиральные машины, посудомоечные машины, бойлеры, электрические теплые полы, обогреватели;
• помещений с повышенными пожарными рисками: кладовые, гардеробные, чердачные зоны, подсобные помещения;
• объектов с большим количеством временных подключений: мини-гостиницы, хостелы, апартаменты, общежития.

При этом УЗДП не ставят «для красоты» и не выбирают только потому, что в щите осталось два модуля. Его применение должно быть заложено проектом электроснабжения, согласовано с выбранной схемой заземления, характеристиками групповых линий и документацией производителя.

Теоретическая основа: на какие документы и исследования опираться

Для технической статьи по УЗДП важно опираться не на рекламные формулировки, а на стандарты и инженерную логику. Базовым документом для устройств защиты при дуговом пробое является ГОСТ IEC 62606-2016. Он распространяется на защитные устройства обнаружения дугового пробоя бытового и аналогичного назначения, применяемые в цепях переменного тока, и описывает общие требования к таким устройствам. Международная версия IEC 62606 рассматривает AFDD для бытовых и аналогичных цепей переменного тока и допускает разные конструктивные исполнения: отдельное устройство, устройство с интегрированным аппаратом защиты или блок, собираемый с заявленным защитным аппаратом.

Для жилых и общественных зданий в России необходимо учитывать СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» с актуальными изменениями. В обновленных редакциях документа есть приложение и разделы, связанные с применением УЗДП, схемами включения, требованиями к выбору устройства и ограничениям по применению. Перед проектированием необходимо сверить актуальную редакцию СП, ПУЭ, ГОСТ IEC 62606, требования пожарной безопасности и документацию производителя.

Инженерные материалы производителей - например, ABB и Siemens - полезны для понимания практического принципа работы AFDD, типовых схем и конструктивных исполнений. Научные публикации по дуговым пробоям показывают, что дуговые дефекты в низковольтных системах являются важным фактором пожарного риска, а их признаки требуют отдельного обнаружения, отличного от классической защиты по сверхтоку.

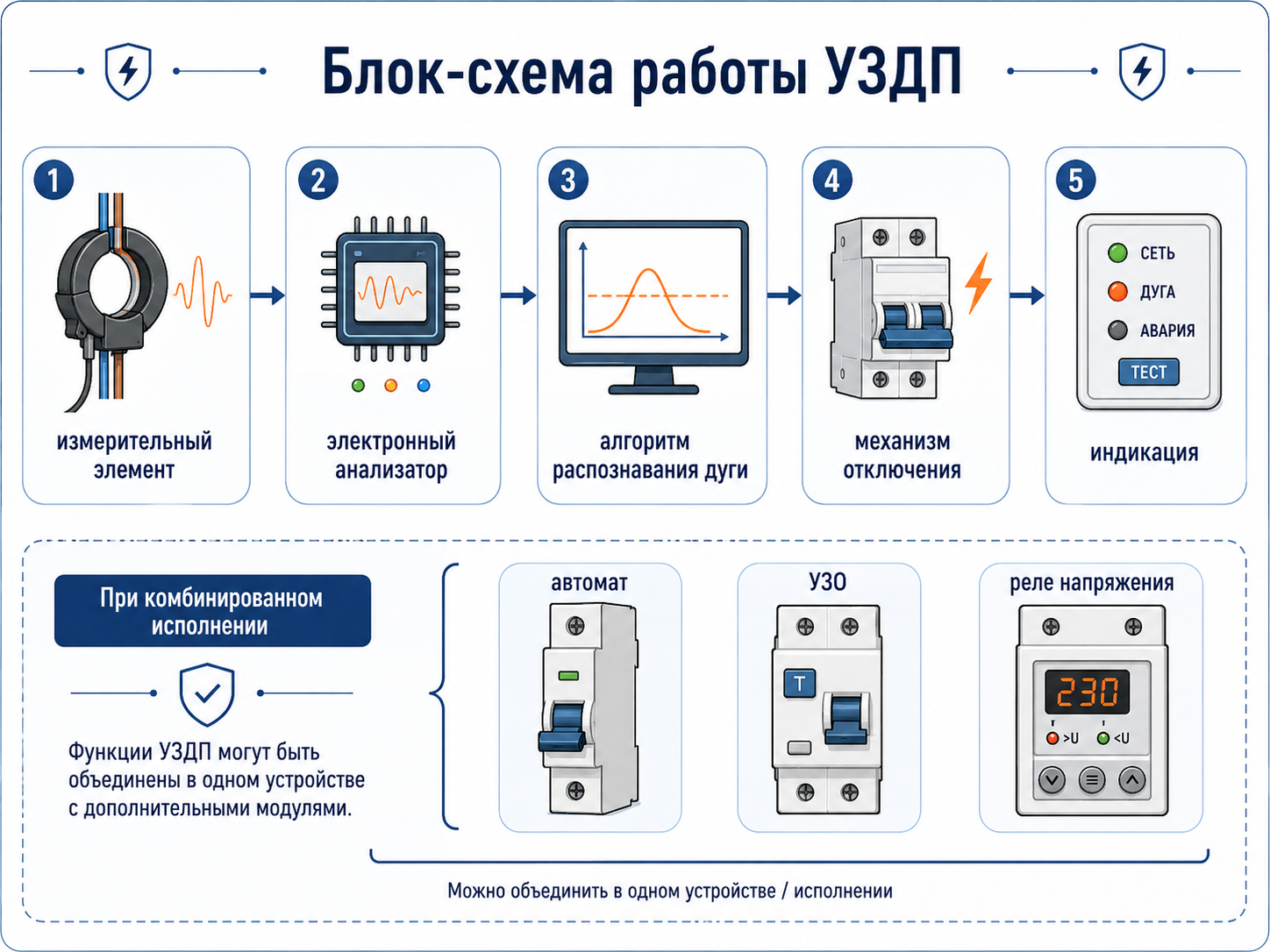

Как работает УЗДП внутри

Снаружи УЗДП часто похож на модульный аппарат для DIN-рейки. Внутри все интереснее: ток цепи проходит через измерительный элемент, электронный блок анализирует сигнал, а исполнительный механизм отключает линию при подтверждении опасного дугового процесса. Устройство должно не просто «увидеть шум», а отличить опасный дуговой пробой от штатной работы приборов.

1. Измерение тока в защищаемой цепи. Устройство получает информацию о форме и изменениях тока.
2. Анализ сигнала. Электронный блок ищет признаки дугового пробоя: прерывистость, высокочастотные составляющие, характерные импульсы, нестабильность.
3. Фильтрация ложных событий. УЗДП должно не отключать линию при каждом включении пылесоса, блока питания или коллекторного двигателя.
4. Отключение цепи. При подтверждении опасного сценария аппарат размыкает защищаемую линию или управляет встроенным коммутационным механизмом.
5. Индикация причины срабатывания. У многих моделей есть индикация, позволяющая отличить дуговой пробой от другой причины отключения, если устройство комбинированное.

В комбинированных устройствах УЗДП может быть совмещено с автоматическим выключателем, УЗО/ВДТ, дифавтоматом или реле контроля напряжения. Это удобно для квартирных щитов, где место на DIN-рейке ценится почти как парковочное место во дворе: вроде есть, но почему-то всегда занято.

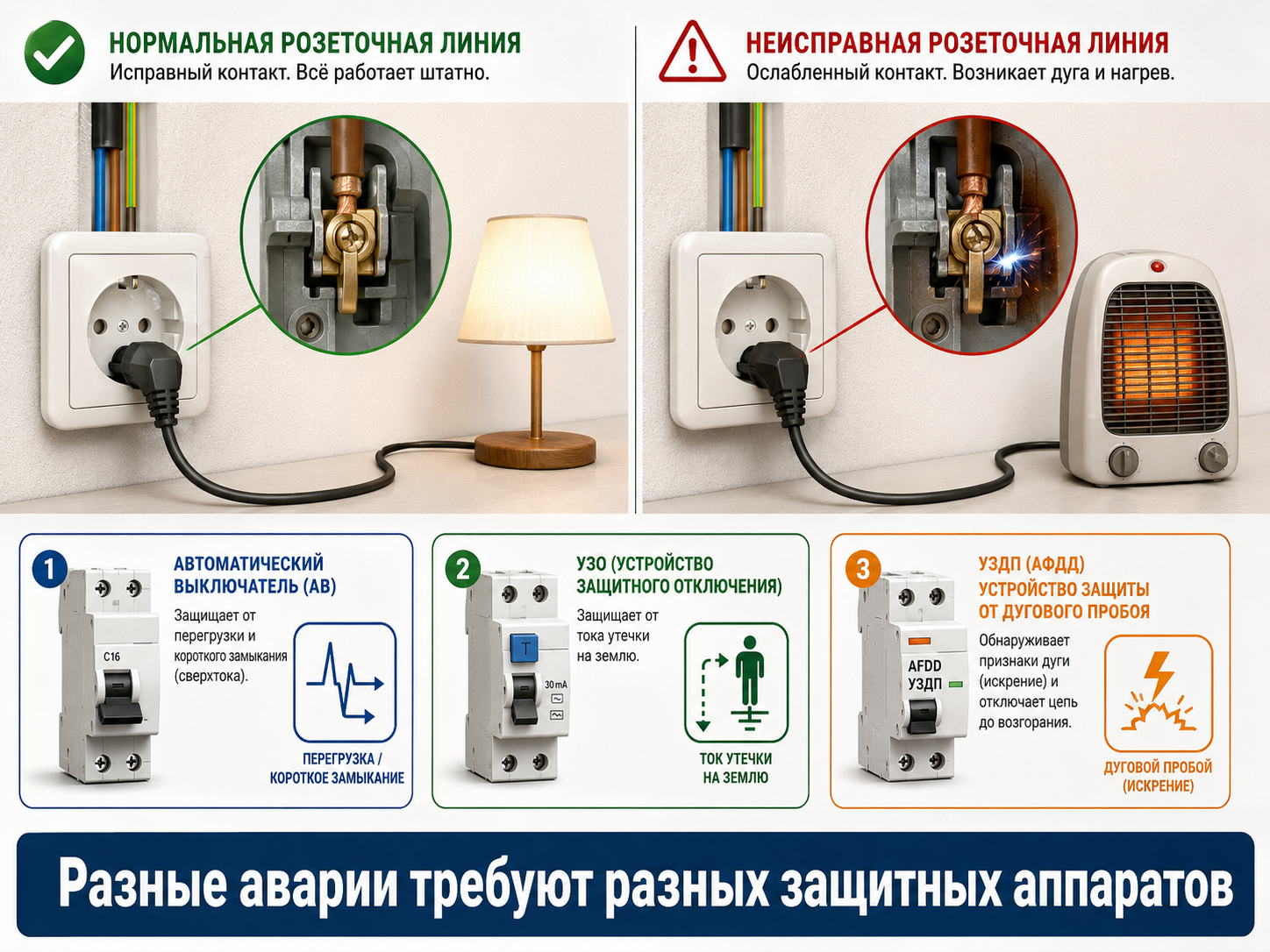

Чем УЗДП отличается от УЗО, дифавтомата и автомата

Главное отличие - в аварии, которую аппарат должен обнаружить. Автоматический выключатель защищает проводку от перегрузки и короткого замыкания. УЗО реагирует на дифференциальный ток, то есть на утечку. Дифавтомат объединяет эти две функции. УЗДП смотрит на другой вид риска - дуговой пробой, который может не сопровождаться ни большим сверхтоком, ни заметной утечкой.

Поэтому вопрос «что лучше: УЗДП или УЗО?» технически некорректен. Это как спрашивать, что лучше в автомобиле: ремень безопасности или тормоза. Хороший ответ - оба на своем месте, плюс водитель без лишнего героизма.

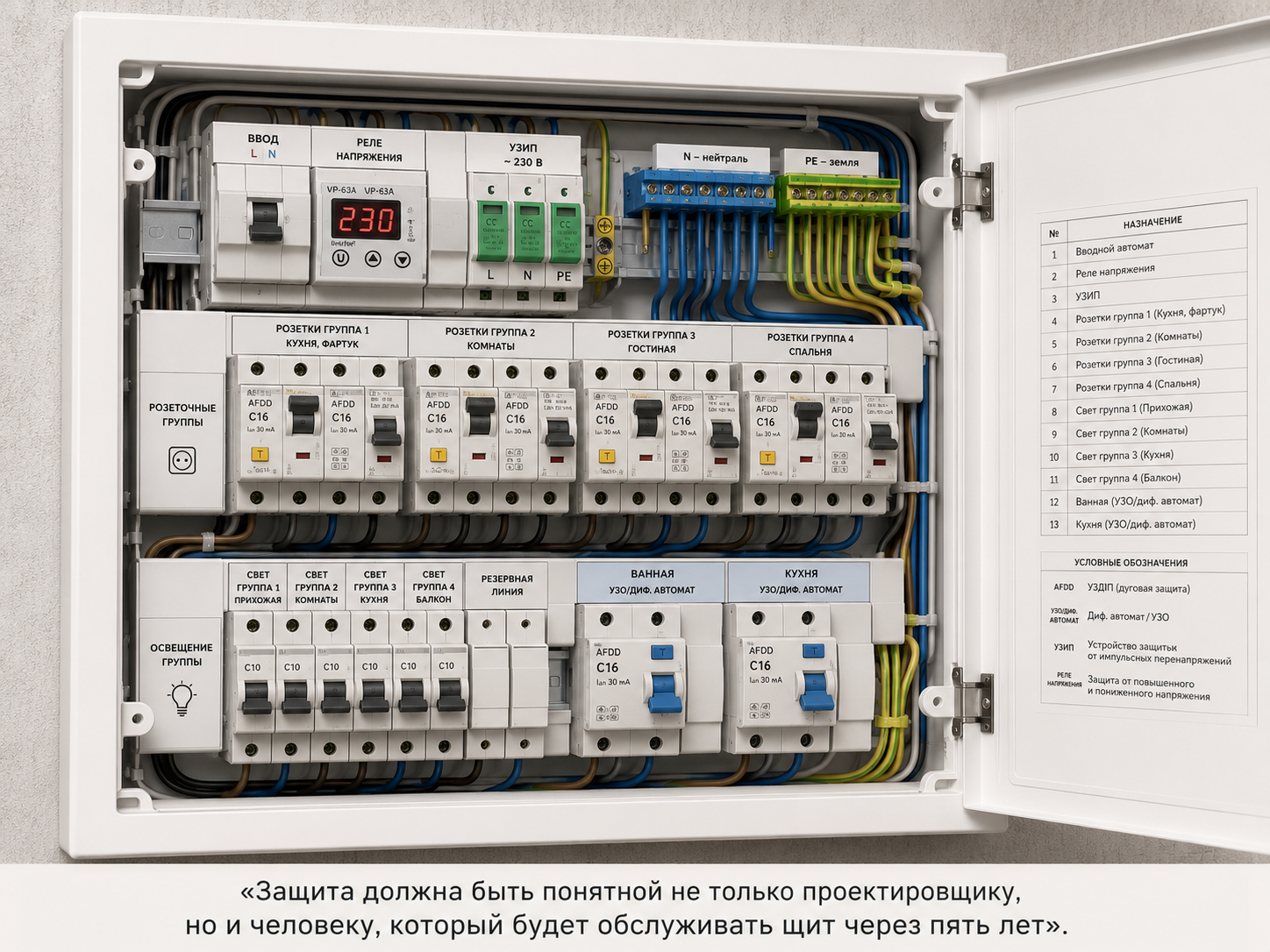

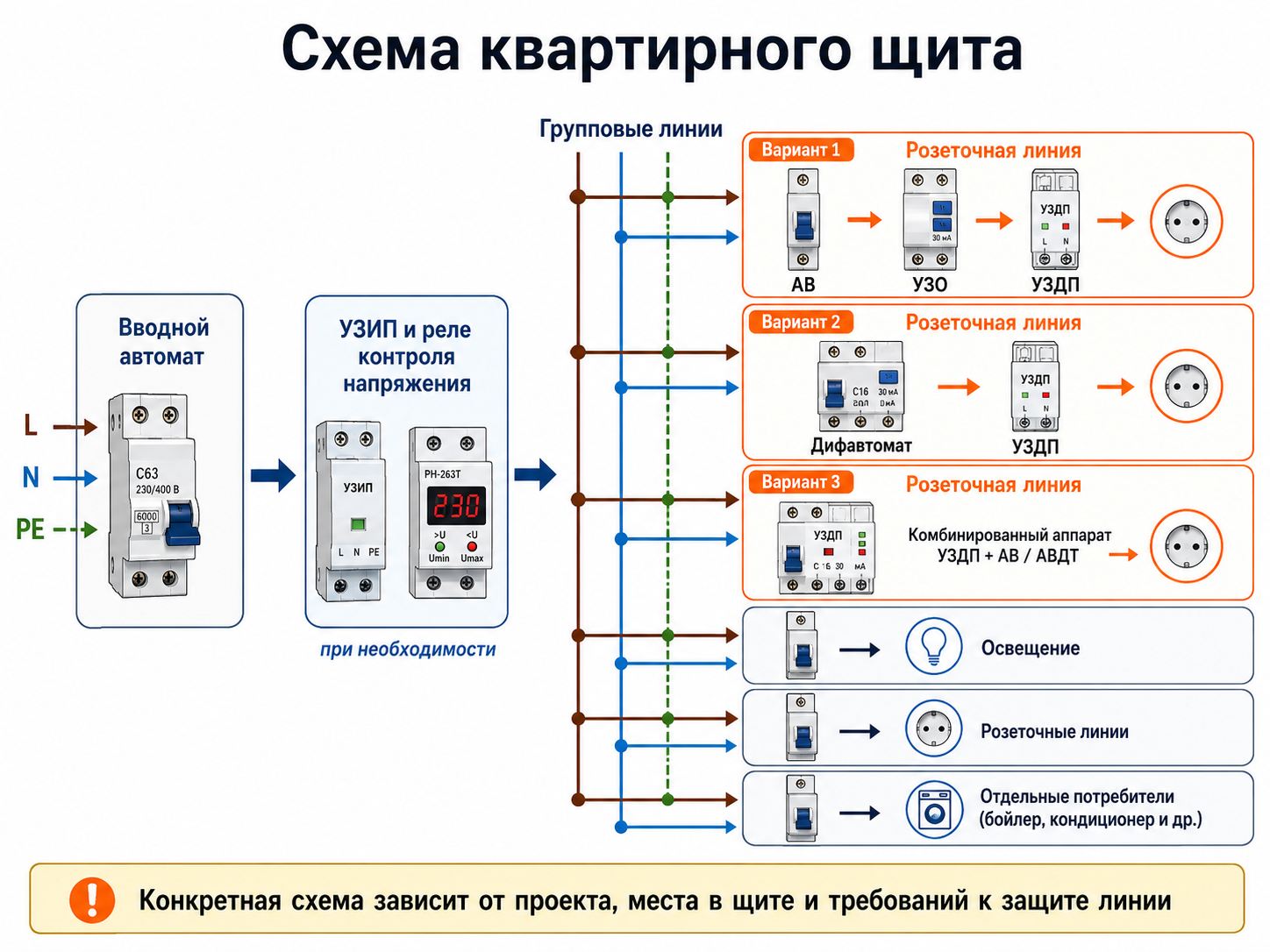

Где устанавливают УЗДП в щите

Типовая логика установки - защищать не весь объект «одним глазом на вводе», а конкретные групповые линии, где дуговой пробой наиболее вероятен и опасен. В квартирном щите это могут быть розеточные группы комнат, линии спален, детских, кухни, стиральной машины, посудомоечной машины, бойлера, теплых полов. В индивидуальном доме добавляются линии мансарды, деревянных перекрытий, хозяйственных помещений, гаража, котельной и наружных построек.

Схема зависит от исполнения устройства:

• отдельное УЗДП устанавливается последовательно с аппаратом защиты от сверхтоков;
• комбинированное УЗДП с автоматом может защищать линию сразу от дугового пробоя, перегрузки и КЗ;
• комбинированное УЗДП с дифференциальной защитой дополнительно закрывает токи утечки;
• при ограниченном месте в щите применяют компактные комбинированные аппараты, но при этом проверяют их параметры, совместимость и ремонтопригодность.

Для однофазных групповых линий чаще применяют однополюсные с нейтралью или двухполюсные решения, в зависимости от конструкции аппарата и требований производителя. Для трехфазных электроприемников сценарии применения сложнее: нужно учитывать контроль фаз, тип нагрузки, систему заземления, требования к отключению и последствия потери одной фазы. Это уже не зона «поставим как в квартире», а нормальная инженерная задача.

Как выбрать УЗДП для квартирного или домового щита

Выбор УЗДП начинается не с бренда и не с цены, а со схемы электроснабжения. Нужно понимать, какую линию защищаем, каким кабелем она выполнена, какой автомат уже стоит или должен стоять, есть ли УЗО, какая система заземления, какая нагрузка подключена и где проходит трасса.

Отдельный момент - защита самого УЗДП от короткого замыкания. Если устройство не совмещено с автоматическим выключателем, перед ним должен быть аппарат защиты, параметры которого соответствуют проекту и документации производителя. Устанавливать УЗДП без понимания координации с автоматом - ошибка. Аппарат для пожарной безопасности не должен сам становиться слабым местом системы.

Практические примеры применения

Квартира в новостройке

УЗДП целесообразно рассмотреть для розеточных групп комнат, спальни, детской, кухни и линий с постоянной нагрузкой. Важно заранее заложить место в щите и не пытаться «добавить безопасность» после того, как вся DIN-рейка уже занята автоматами в два этажа.

Капитальный ремонт старой квартиры

Если меняется проводка и щит, УЗДП лучше рассматривать на стадии проекта. В старом фонде часто встречаются скрытые дефекты соединений, старые алюминиевые линии, сомнительные удлинители и смешанные схемы заземления. Перед установкой нужна нормальная ревизия и измерения.

Индивидуальный жилой дом

УЗДП особенно актуально для деревянных конструкций, длинных кабельных линий, мансард, подсобных помещений, гаража, мастерской, электрокотельной и линий наружного электроснабжения. Но для улицы и хозпостроек нужно отдельно учитывать условия среды, IP-исполнение щита, УЗИП, заземление и селективность.

Мини-гостиница или хостел

Много пользователей, много розеток, непредсказуемая эксплуатация и высокая плотность нагрузки. УЗДП может быть частью комплексного решения по пожарной безопасности электроснабжения, но его применение должно быть увязано с проектом и требованиями к объекту.

Щит для квартиры с большим количеством техники

Если в щите есть стиральная машина, сушильная машина, посудомойка, духовой шкаф, кондиционеры, теплые полы, серверный уголок и зарядки всех возможных форматов, группировка линий и выбор защит уже становятся инженерной задачей, а не подбором «на глаз».

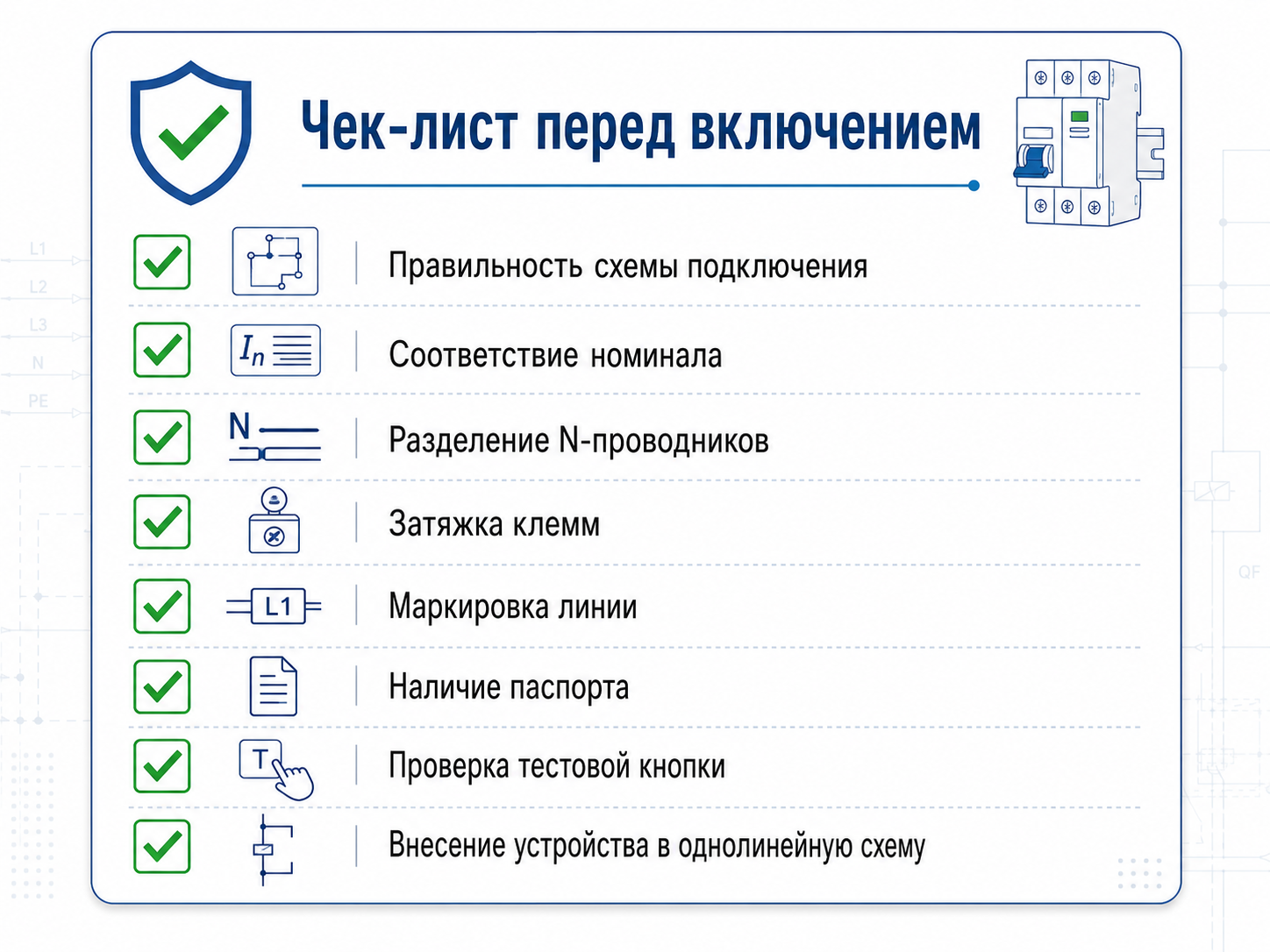

Нюансы монтажа: что важно не упустить

Монтаж УЗДП внешне похож на установку других модульных аппаратов, но есть нюансы. Устройство содержит электронный блок, поэтому важно соблюдать схему подключения, направление питания, требования к нейтрали, ограничения по системе заземления и рекомендации производителя.

1. Проверить схему производителя. У разных моделей клеммы питания и нагрузки могут иметь строгую ориентацию.
2. Не путать нейтральные проводники разных групп. Смешанная нейтраль после дифзащиты или УЗДП - классика жанра: работает странно, отключается внезапно, ищется долго.
3. Соблюдать номиналы автоматов и сечение кабелей. УЗДП не отменяет расчет линии.
4. Не ставить устройство в неподходящие цепи. Для оборудования пожарной защиты, медицинских цепей и других критичных нагрузок нужны отдельные требования проекта.
5. Оставлять место для обслуживания. Аппарат должен быть доступен для тестирования, замены и чтения маркировки.
6. Подписывать линии. Если УЗДП сработало, электрик должен понимать, какую именно цепь оно отключило.
7. После монтажа выполнить проверку и испытания электроустановки. «Свет горит» - это не протокол проверки.

Типичные ошибки при выборе и установке УЗДП

Ошибка 1. Считать УЗДП заменой автомата. Если УЗДП не имеет встроенной защиты от сверхтоков, ему нужен автоматический выключатель. И даже комбинированное устройство выбирается по расчету линии, а не просто по свободному месту в щите.

Ошибка 2. Считать УЗДП заменой УЗО. УЗДП не предназначено для полноценной защиты человека от токов утечки. Для влажных зон, розеточных групп и других цепей требования дифференциальной защиты сохраняются.

Ошибка 3. Ставить одно устройство на слишком большой участок без анализа. Чем больше линий объединено под одним аппаратом, тем сложнее искать причину отключения и тем выше риск неудобной эксплуатации. Объем защиты должен определяться проектом.

Ошибка 4. Не учитывать ложные срабатывания. Некоторые нагрузки имеют сложную форму тока и помехи. Качественное УЗДП должно фильтровать штатные режимы, но проектировщик все равно должен учитывать характер нагрузки.

Ошибка 5. Не проверять совместимость с системой заземления. Особенно важно для TT, TN-C-S и нестандартных решений. Нельзя переносить схему из каталога в объект без проверки условий.

Ошибка 6. Ставить УЗДП вместо ремонта проводки. Если клеммы греются, изоляция повреждена, щит собран хаотично, а соединения держатся на честном слове, сначала нужна ревизия. УЗДП снижает риск, но не лечит монтажные ошибки.

Ошибка 7. Не оставлять документацию заказчику. Через год срабатывание УЗДП без схемы и подписанных линий превращается в квест. Документация - не формальность, а инструмент обслуживания.

Советы профессионалов

• Рассматривайте УЗДП на стадии проекта щита, а не после покупки корпуса. Место в щите, группировка линий и бюджет защиты должны быть понятны заранее.
• Не экономьте на качестве соединений. Ослабленная клемма - одна из причин дуговых процессов, а не повод гордиться тем, что теперь есть УЗДП.
• Разделяйте группы логично: розетки комнат, кухня, влажные зоны, мощные потребители, наружные линии. Это упрощает диагностику.
• Ставьте аппараты с понятной индикацией. При отключении важно отличать дуговой пробой от утечки, перегрузки или перенапряжения.
• Проверяйте документацию производителя: схемы подключения, ограничения по длине линии, системам заземления, типам нагрузки и условиям эксплуатации.
• Для частного дома обязательно увязывайте УЗДП с УЗИП, заземлением, молниезащитой, вводным щитом, наружными линиями и резервным питанием, если оно есть.

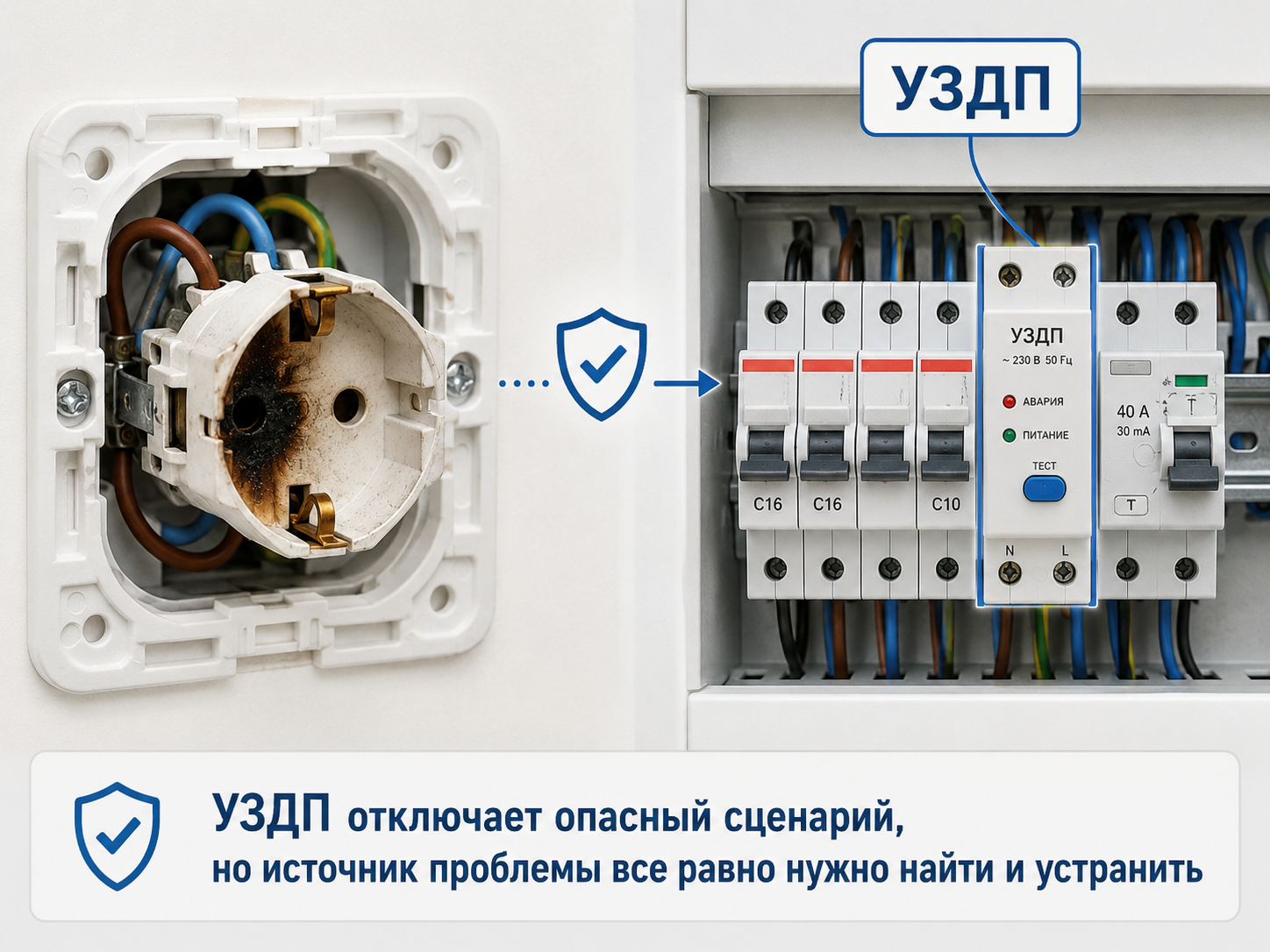

• После срабатывания УЗДП не включайте линию бесконечно «на удачу». Нужно искать причину: розетка, прибор, клемма, кабель, светильник, удлинитель.

Как понять, нужно ли УЗДП на вашем объекте

Самостоятельно по фотографии щита корректно ответить сложно. Нужны исходные данные: тип объекта, система заземления, схема электроснабжения, материал стен и перекрытий, состав нагрузок, состояние проводки, наличие проекта, требования нормативов и пожарной безопасности. Но первичная логика такая:

• если проектируется новая электрика в квартире или доме - УЗДП стоит рассмотреть сразу;
• если дом деревянный или имеет скрытую проводку по горючим конструкциям - вопрос особенно актуален;
• если объект относится к общественным, гостиничным, социальным или жилым зданиям повышенного риска - требуется обязательная сверка с СП и проектными требованиями;
• если старая проводка уже искрит, пахнет, греется или периодически выбивает защиту - сначала нужна диагностика, затем проект решения;
• если в щите нет места, нет маркировки и неизвестно, где какая линия, установка УЗДП без ревизии может не дать ожидаемого результата.

Что может сделать инженерная компания

Для заказчика УЗДП - это не просто покупка модульного аппарата. Нужна грамотная схема щита и нормальная сборка. Компания, которая занимается электрощитами и электромонтажом, может закрыть задачу комплексно:

• проанализировать исходные данные по объекту;
• подобрать схему защиты для квартирного, домового или этажного щита;
• определить, какие линии нужно защищать УЗДП, а где достаточно другой защиты;
• подобрать аппараты по номиналам, функциям и совместимости;
• собрать щит с маркировкой, клеммами, шинами N/PE и документацией;
• выполнить электромонтаж, проверку, протяжку соединений и ПНР;
• подготовить рекомендации по эксплуатации и действиям при срабатывании.

Краткий вывод

УЗДП применяют для снижения пожарного риска, связанного с дуговым пробоем в электропроводке. Оно не заменяет автоматический выключатель, УЗО, дифавтомат, качественный кабель и грамотный монтаж. Но закрывает важный аварийный сценарий, который классические аппараты защиты могут не увидеть вовремя.

Если вы проектируете электроснабжение квартиры, индивидуального дома, мини-гостиницы, общежития или другого жилого объекта, УЗДП стоит рассматривать не как модную опцию, а как часть современной системы пожарной безопасности электрической сети. Главное - применять его по проекту, с учетом нормативов, документации производителя и реального состояния проводки.

Свяжитесь с ЭЛТЕКО, если нужен подбор защитных аппаратов, сборка квартирного или домового щита, модернизация существующего щита или проверка схемы электроснабжения. Мы поможем собрать не просто красивый щит, а понятную и обслуживаемую систему защиты.

FAQ: частые вопросы про УЗДП

УЗДП обязательно ставить в каждой квартире? Не всегда и не одинаково для всех объектов. Требования зависят от типа здания, редакции СП 256.1325800.2016, проекта и условий объекта. Перед решением нужно сверять актуальные нормативы.

Можно ли поставить одно УЗДП на всю квартиру? В некоторых схемах такой подход возможен, но он ухудшает диагностику и может быть неудобен при срабатывании. Часто разумнее защищать отдельные группы или ключевые линии.

УЗДП сработало. Можно просто включить обратно? Однократное включение после проверки допустимо только при понимании причины. Повторные срабатывания - повод отключить линию и искать дефект: розетку, прибор, кабель или соединение.

Нужно ли УЗДП, если уже есть дифавтомат? Да, если требуется защита от дугового пробоя, потому что обычный дифавтомат не является полноценным устройством обнаружения дуги. Есть комбинированные решения, где функции совмещены.

Защитит ли УЗДП от плохой проводки? Оно может отключить часть опасных дуговых процессов, но не заменяет ремонт, измерения, протяжку соединений, замену кабелей и нормальную сборку щита.

УЗДП нужно только для деревянных домов? Нет. В деревянных домах вопрос особенно актуален, но дуговые пробои возможны в квартирах, общежитиях, апартаментах, офисах и других объектах.

Можно ли установить УЗДП самостоятельно? Работы в электрощите требуют квалификации, понимания схемы, нормативов и проверки после монтажа. Без опыта лучше обратиться к специалистам.

Список источников

1. ГОСТ IEC 62606-2016. Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требования. https://docs.cntd.ru/document/1200145501
2. IEC 62606:2013+AMD1:2017+AMD2:2022. General requirements for arc fault detection and protection devices (AFDDs). https://webstore.iec.ch/en/publication/80273
3. СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа, с изменениями. https://docs.cntd.ru/document/1200139957
4. Изменение N 6 к СП 256.1325800.2016, дата введения 2024-01-29. https://docs.cntd.ru/document/1304925477
5. ABB. Technical details: Arc Fault Detection Devices. https://library.e.abb.com/public/aff2979a0b1a4cc19a6e747302b12cf4/B_EPBP_Cat_2018_03_Arc%20Fault%20Detection%20Devices.pdf
6. Du L. et al. Characteristics and fire-inducing risk analyses of arc faults in low-voltage electrical systems. Energy and Buildings, 2025. https://www.sciencedirect.com/science/article/abs/pii/S037877962401085X
7. KTH. Tests of Series Arcing and Arc Fault Detection Devices in Low Voltage Networks. https://kth.diva-portal.org/smash/get/diva2:1592521/FULLTEXT01.pdf
