Как тиристорный преобразователь регулирует постоянное напряжение, чем активная нагрузка отличается от индуктивной и что необходимо учесть при проектировании силового шкафа

Управляемый выпрямитель нужен там, где недостаточно просто превратить переменное напряжение в постоянное. Его задача — менять среднее значение выпрямленного напряжения и тока без громоздкого ЛАТРа, балластного реостата и привычки превращать полезную электрическую мощность в тепло. В классической схеме эту работу выполняют тиристоры: они открываются по команде системы управления, а момент их включения определяет, какая часть синусоиды попадёт на нагрузку.

Технология не новая, но списывать её в музей рано. Тиристорные выпрямители по-прежнему востребованы в мощных источниках постоянного тока, системах возбуждения, электролизе, металлургии, гальванике, сварочных установках и регулируемых приводах постоянного тока. Их сильная сторона — высокая перегрузочная способность, сравнительно низкие потери и возможность работать на очень больших токах. Слабая — влияние на сеть: реактивная мощность, гармоники, коммутационные провалы и ухудшение коэффициента мощности при глубоком регулировании.

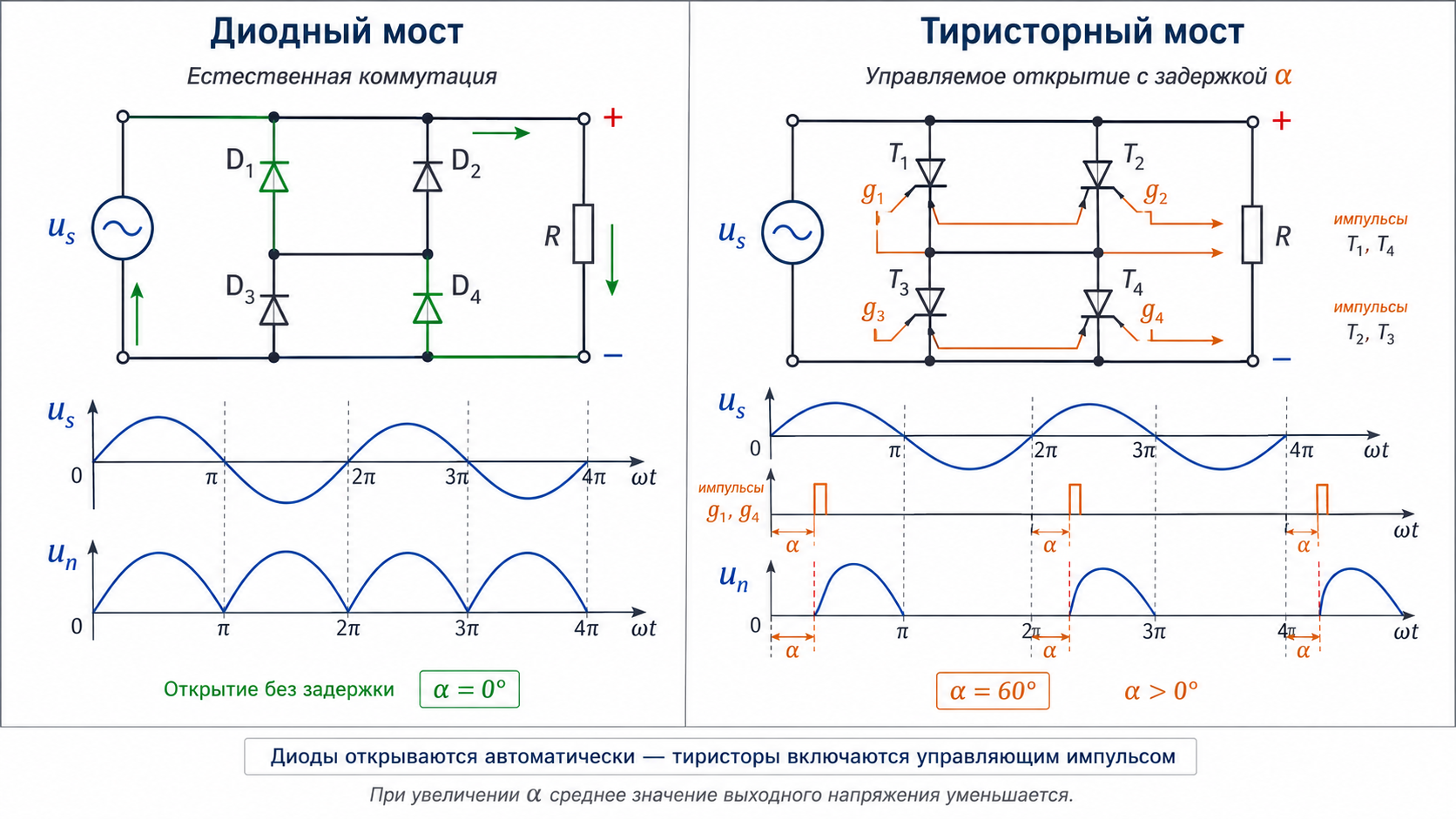

1. Что такое управляемый выпрямитель

Управляемый выпрямитель — это силовой полупроводниковый преобразователь AC/DC, который не только выпрямляет переменное напряжение, но и позволяет изменять среднее значение напряжения на стороне постоянного тока. Управление выполняется за счёт управляемых вентилей, чаще всего тиристоров SCR. В отличие от диода, тиристор не начинает проводить автоматически сразу после появления прямого напряжения: ему требуется отпирающий импульс на управляющем электроде.

Если импульс подать в начале полупериода, схема работает почти как обычный диодный выпрямитель и выдаёт максимальное среднее напряжение. Если задержать импульс на угол α, часть полупериода будет «отрезана», и среднее напряжение уменьшится. Отсюда и термин фазовое управление.

В инженерной документации встречаются обозначения УВ, ТП — тиристорный преобразователь, LCC — line-commutated converter, а для системы управления — СИФУ, то есть система импульсно-фазового управления. Названия различаются, физика остаётся одной: сеть обеспечивает естественную коммутацию, а управляющая электроника задаёт моменты включения вентилей.

2. Тиристор: управляемое включение и естественное выключение

Обычный силовой тиристор SCR имеет анод, катод и управляющий электрод. В закрытом состоянии он блокирует прямое напряжение до тех пор, пока одновременно не выполнены два условия: анод положителен относительно катода, а в цепь управления подан достаточный ток затвора. После отпирания прибор защёлкивается и продолжает проводить, даже если управляющий импульс уже снят.

Выключить классический SCR отрицательным сигналом на затворе нельзя. Для восстановления запирающей способности анодный ток должен стать меньше тока удержания, а затем тиристору требуется время восстановления. В сетевых выпрямителях это обычно происходит естественно при смене полярности напряжения и переходе тока к следующей паре вентилей. Поэтому такие преобразователи называют ведомыми сетью или с естественной коммутацией.

Здесь важно не путать два параметра. Ток включения, или ток защёлкивания I_L, нужен сразу после управляющего импульса, чтобы прибор надёжно вошёл в проводящее состояние. Ток удержания I_H — минимальный анодный ток, ниже которого уже открытый тиристор выключается. Обычно I_L выше I_H, а реальные значения берут из документации конкретного прибора, а не из универсальной таблицы из интернета.

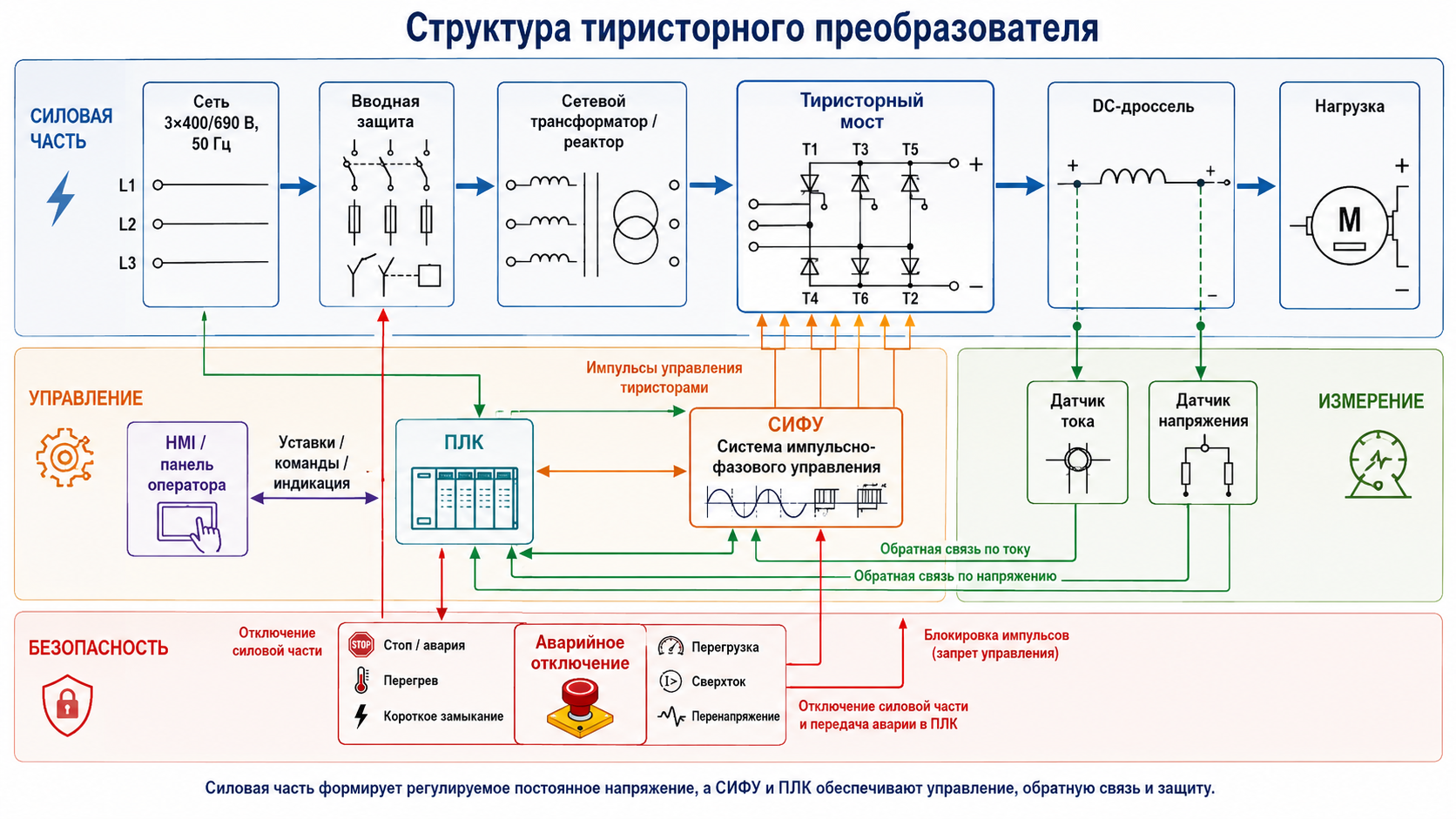

3. Из чего состоит управляемый выпрямитель

Полноценный промышленный преобразователь — это не только мост из тиристоров. Силовая и управляющая части должны работать как единая система, иначе красивый расчёт угла α быстро превращается в перечень аварий на панели оператора.

• Вводной коммутационный и защитный аппарат: автоматический выключатель, выключатель нагрузки, предохранители или их комбинация.
• Сетевой трансформатор, если требуется гальваническая развязка, согласование напряжения, многоимпульсная схема или ограничение токов КЗ.
• Сетевой реактор или коммутационная индуктивность для ограничения di/dt, уменьшения провалов напряжения и воздействия на сеть.
• Силовой вентильный блок: отдельные тиристоры, тиристорно-диодные модули или готовый силовой стек.
• СИФУ: синхронизация с сетью, расчёт угла, формирование импульсов, развязка и контроль наличия импульсов.
• Датчики тока и напряжения на стороне AC и DC, датчики температуры радиаторов и воздуха.
• Сглаживающий дроссель, LC-фильтр или только DC-реактор — в зависимости от требований к пульсациям и динамике.
• Защита от перенапряжений: RC-цепи, варисторы, ограничители, защитные цепи на трансформаторе и шинах.
• Система охлаждения: естественная, принудительная воздушная или жидкостная.
• Контроллер, HMI и интерфейсы АСУ ТП: задания, обратные связи, диагностика, архивы, блокировки и дистанционное управление.

В мощных установках отдельно контролируют ток каждой ветви, температуру каждого радиатора, исправность вентиляторов, состояние быстродействующих предохранителей и симметрию фаз. Это не избыточность: параллельные ветви способны делить ток неравномерно, а локальный перегрев одного модуля не всегда заметен по общему току преобразователя.

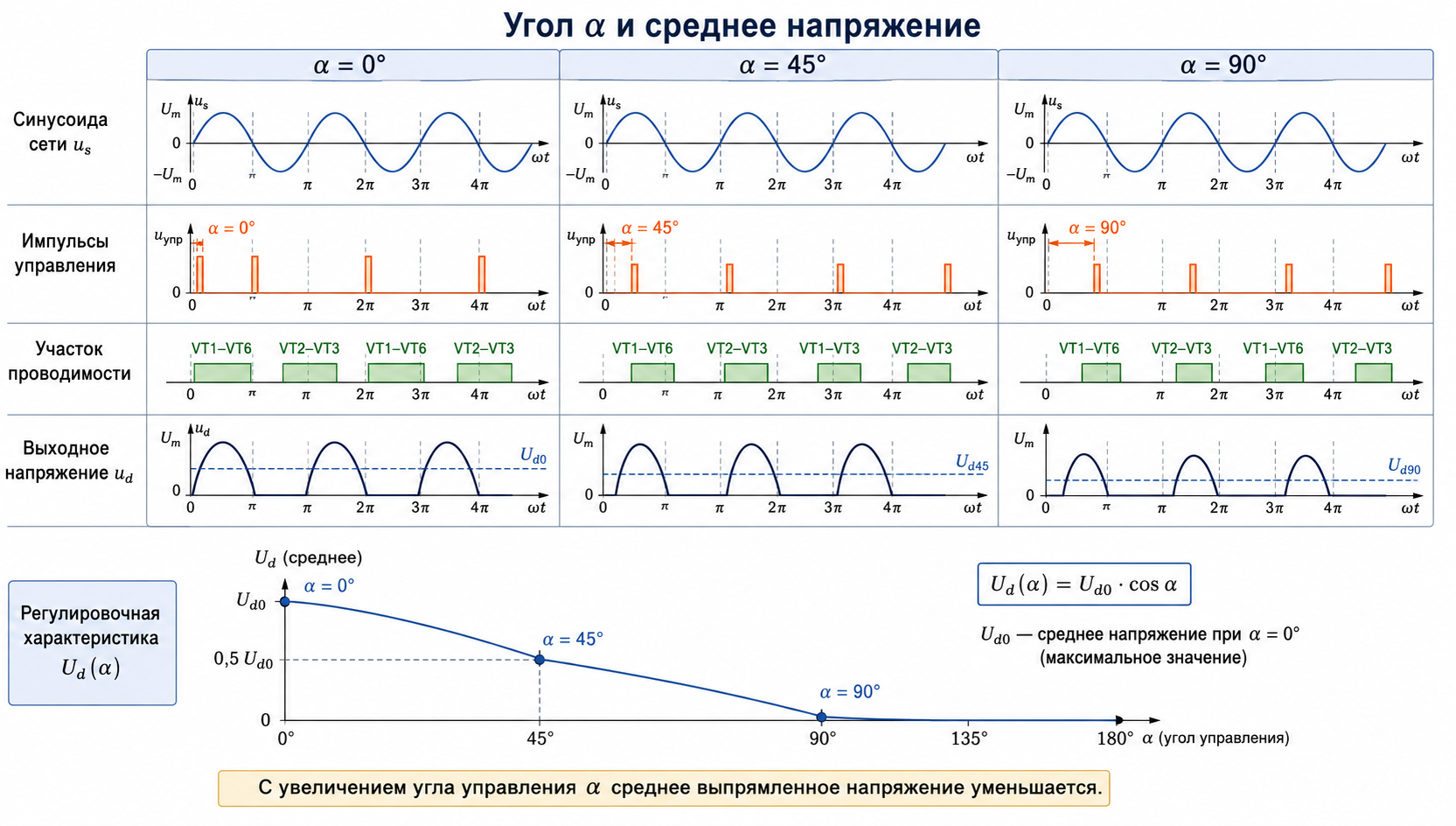

4. Угол управления α: как регулируется выходное напряжение

Угол α отсчитывают от момента естественного открытия соответствующего вентиля, то есть от точки, где диод в аналогичной схеме уже начал бы проводить. Если α = 0°, тиристор открывается практически без задержки. При увеличении α проводящий интервал сокращается или смещается, поэтому среднее значение напряжения на нагрузке уменьшается.

Формулы ниже справедливы для идеализированных схем: синусоидальное напряжение, симметричная сеть, мгновенная коммутация, нулевое падение напряжения на вентилях и заданный характер тока нагрузки. В реальном устройстве среднее напряжение будет ниже из-за падения на тиристорах, сопротивлений, индуктивности сети и угла коммутации μ.

4.1. Однофазный однополупериодный выпрямитель с активной нагрузкой

Тиристор проводит от α до π. На отрицательном полупериоде ток отсутствует. Среднее выходное напряжение:

U_d = U_m / (2π) · (1 + cos α)

U_m — амплитуда входного синусоидального напряжения; 0 ≤ α ≤ π.

Схема проста, но плохо использует трансформатор, создаёт значительные пульсации и постоянную составляющую тока во вторичной обмотке. Поэтому в промышленной технике её применяют ограниченно — главным образом в учебных, маломощных и специальных устройствах.

4.2. Однофазный полностью управляемый мост с активной нагрузкой

Каждая диагональная пара тиристоров проводит от α до π своего полупериода. При чисто активной нагрузке ток повторяет форму выходного напряжения и обрывается в конце полупериода:

U_d = U_m / π · (1 + cos α)

Формула относится к активной нагрузке и прерывистому току.

4.3. Однофазный полностью управляемый мост с непрерывным током

Если нагрузка имеет достаточную индуктивность, ток почти не прерывается и каждая пара вентилей проводит примерно π электрических радиан. Тогда:

U_d = 2U_m / π · cos α = 0,9 · U_2 · cos α

U_2 — действующее значение напряжения вторичной обмотки трансформатора.

При α < 90° среднее напряжение положительно и преобразователь работает в режиме выпрямления. При α > 90° идеальная формула даёт отрицательное среднее напряжение. Если со стороны DC есть источник ЭДС, например вращающийся двигатель постоянного тока, возможен инверторный режим с передачей энергии обратно в сеть. На практике для него требуется запас по углу гашения, устойчивая коммутация и отдельный расчёт защит.

4.4. Однофазный полууправляемый мост

В мосту используются два тиристора и два диода. При непрерывном токе среднее напряжение определяется выражением:

U_d = U_m / π · (1 + cos α) = 0,45 · U_2 · (1 + cos α)

Полууправляемая схема проще по СИФУ и не формирует отрицательное среднее напряжение. Энергия индуктивности циркулирует через диоды или отдельный нулевой диод. Это хороший вариант для одноквадрантных приводов и источников, где рекуперация не требуется.

4.5. Трёхфазный полностью управляемый шестипульсный мост

Для непрерывного DC-тока и идеальной коммутации:

U_d = 3√2 / π · U_LL · cos α ≈ 1,35 · U_LL · cos α

U_LL — действующее линейное напряжение на входе моста.

Шестипульсный мост является базовой промышленной схемой. По сравнению с однофазной он лучше использует трансформатор и имеет более высокую частоту пульсаций: 300 Гц при сети 50 Гц. Но в токе сети появляются характерные гармоники порядка h = 6k ± 1, то есть 5-я, 7-я, 11-я, 13-я и далее. Для мощных установок применяют 12-, 18- и 24-пульсные решения с фазосдвигающими трансформаторами.

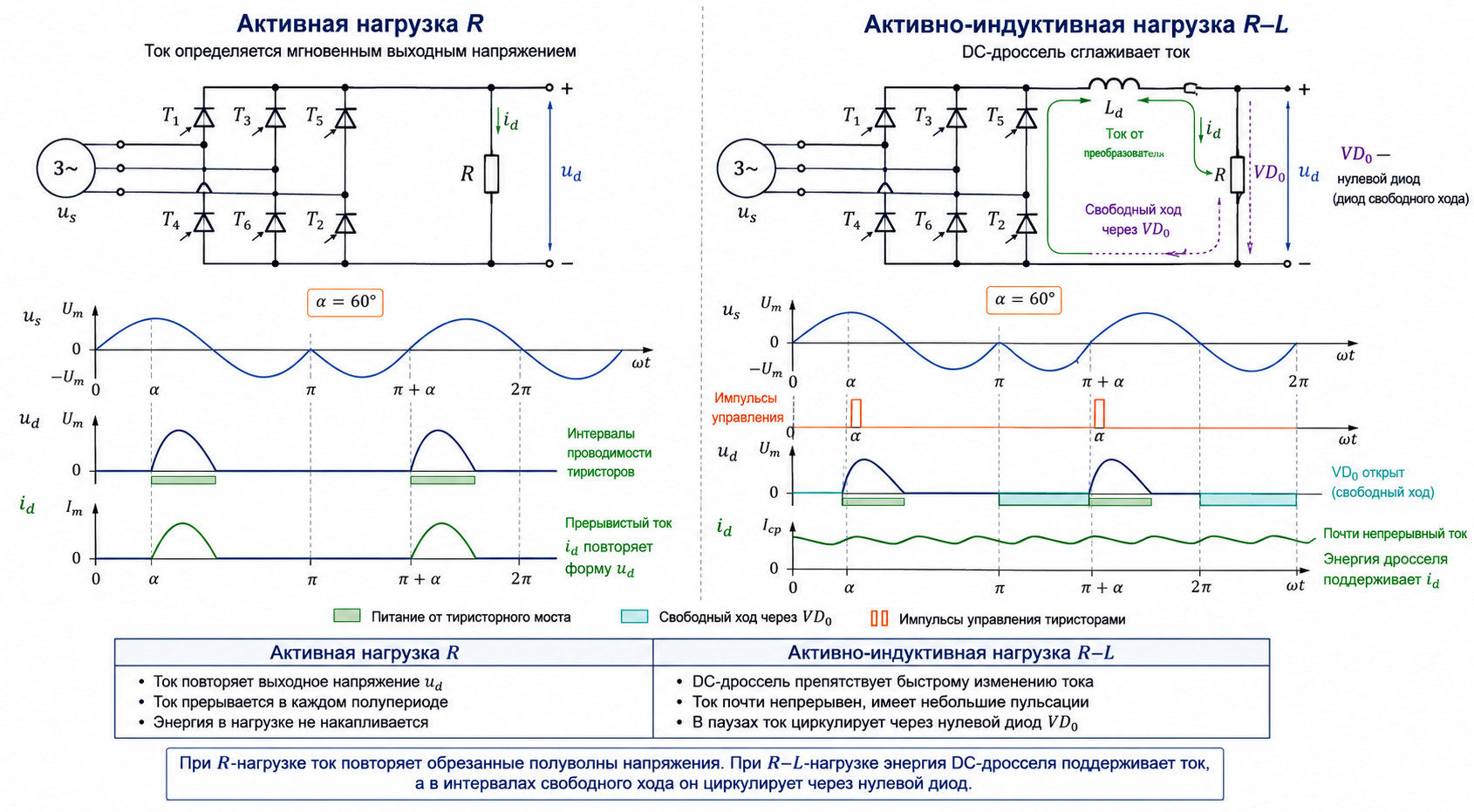

5. Как характер нагрузки меняет работу схемы

Одна и та же мостовая схема может вести себя совершенно по-разному в зависимости от нагрузки. Поэтому выражение «у нас 100 А постоянного тока» недостаточно для выбора вентилей, дросселя и СИФУ. Нужно знать, откуда берётся ток, насколько он сглажен и может ли нагрузка возвращать энергию.

5.1. Активная нагрузка

Для нагревателя или резистивного стенда ток существует только тогда, когда тиристоры открыты и выходное напряжение положительно. Увеличение α одновременно уменьшает среднее напряжение, действующий ток и мощность. На малой мощности схема проста, но пульсирующий ток может создавать тепловые циклы и помехи, которые не видны по одному лишь среднему значению.

5.2. Активно-индуктивная нагрузка и нулевой диод

Индуктивность препятствует быстрому изменению тока. Когда напряжение питающей фазы уменьшается или меняет знак, энергия дросселя должна куда-то уйти. Если предусмотрен нулевой, или freewheeling, диод, ток нагрузки замыкается через него и продолжает течь без возврата в сеть. Это уменьшает отрицательные участки выходного напряжения, снижает пульсации тока и облегчает работу нагрузки.

Без корректного контура свободного хода перенапряжение будет искать путь самостоятельно — обычно через тиристор, изоляцию, RC-цепь или воздух. Такой способ выбора маршрута редко нравится ни проектировщику, ни заказчику.

5.3. Двигатель постоянного тока

В цепи якоря присутствуют активное сопротивление, индуктивность и противо-ЭДС E, пропорциональная скорости. При малой скорости ток может быть непрерывным, а при малом моменте и высоком значении E — переходить в прерывистый режим. Для реверсивного электропривода применяют встречно-параллельные тиристорные мосты или отдельные схемы изменения полярности. Алгоритм должен исключать одновременную проводимость мостов и учитывать время спада тока.

5.4. Аккумулятор и электролизёр

Аккумуляторная батарея и электролизёр имеют собственное напряжение, а их ток зависит от разности между выходом преобразователя и внутренней ЭДС нагрузки. Здесь особенно важны ограничение тока, плавный набор задания, защита от обратной полярности, контроль изоляции и работа при несимметрии фаз. Для электролиза дополнительно задают строгие требования к DC-пульсациям и равномерности распределения тока по шинам.

6. Основные схемы управляемых выпрямителей

Выбор схемы начинается не с количества тиристоров, а с требуемых квадрантов работы. Если ток и напряжение всегда одного знака, достаточно одноквадрантного решения. Если нагрузка должна возвращать энергию, менять направление тока или развивать тормозной момент, потребуется полностью управляемый или реверсивный преобразователь. Попытка добавить рекуперацию «прошивкой» в полууправляемый мост обычно заканчивается тем, что физика не согласовывает техническое задание.

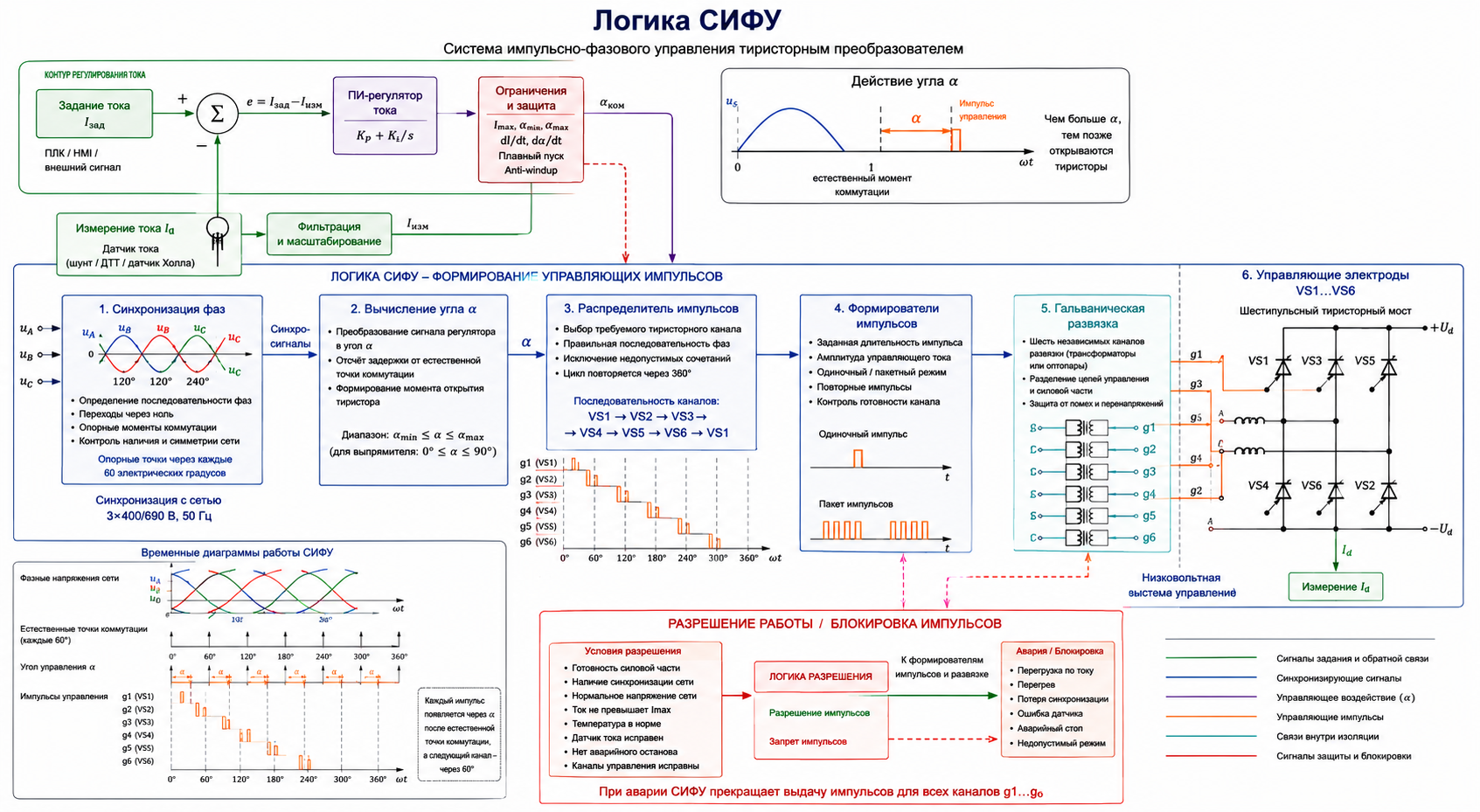

7. СИФУ: как формируются управляющие импульсы

Система импульсно-фазового управления синхронизируется с фазами сети и формирует последовательность управляющих импульсов для каждого тиристора. В простом аналоговом устройстве угол задаётся сравнением синхронизирующего пилообразного напряжения с сигналом управления. В цифровой системе момент открытия рассчитывает микроконтроллер, ПЛК или специализированный контроллер преобразователя.

• Синхронизация по трём фазам и контроль правильности чередования фаз.
• Фильтрация и устойчивое определение нулевых переходов при искажённой сети.
• Расчёт угла α по заданию напряжения или по выходу регулятора тока.
• Формирование одиночных, широких или пакетных импульсов.
• Гальваническая развязка каналов управления импульсными трансформаторами или оптическими драйверами.
• Ограничение минимального и максимального угла, чтобы сохранить запас по коммутации.
• Блокировка импульсов при аварии, пропадании фазы, перегреве или отказе охлаждения.
• Контроль фактической проводимости и диагностика пропуска импульса, обрыва затвора или пробоя вентиля.

Для быстрого регулирования обычно строят каскадную структуру: внутренний контур тока и внешний контур напряжения, скорости или технологического параметра. Внутренний регулятор тока ограничивает перегрузку и обеспечивает предсказуемую динамику. Внешний контур формирует допустимое задание тока. Такой подход применяют в электроприводах, системах возбуждения и источниках для электролиза.

В ПЛК верхнего уровня не следует генерировать импульсы управления обычными дискретными выходами. Время цикла, джиттер, диагностика и требования к развязке делают это решение ненадёжным. ПЛК должен задавать уставку, режим и ограничения, а точное фазовое управление — выполнять специализированный контроллер или модуль СИФУ.

8. Коммутация и угол перекрытия μ

В идеальной схеме ток мгновенно переходит с одного тиристора на другой. В реальной сети есть индуктивность трансформатора, кабелей и реакторов, поэтому ток не может измениться скачком. В течение короткого интервала проводят сразу два коммутационных вентиля: этот интервал характеризуют углом перекрытия μ.

Коммутационное перекрытие уменьшает среднее DC-напряжение, формирует провалы и ступени в линейном напряжении сети, увеличивает нагрев и влияет на запас устойчивости инверторного режима. Чем выше ток и индуктивность питающей цепи, тем больше μ. Поэтому расчёт по формуле 1,35·U_LL·cos α является верхней идеальной оценкой, а не гарантированным напряжением на клеммах нагрузки.

Для мощных мостов учитывают коммутационную реактивность трансформатора, короткозамкнутое напряжение, длину шин, величину DC-тока и форму импульсов. При работе в инверторном режиме задают минимальный угол гашения γ, который должен обеспечить восстановление запирающих свойств тиристора до появления следующего прямого напряжения.

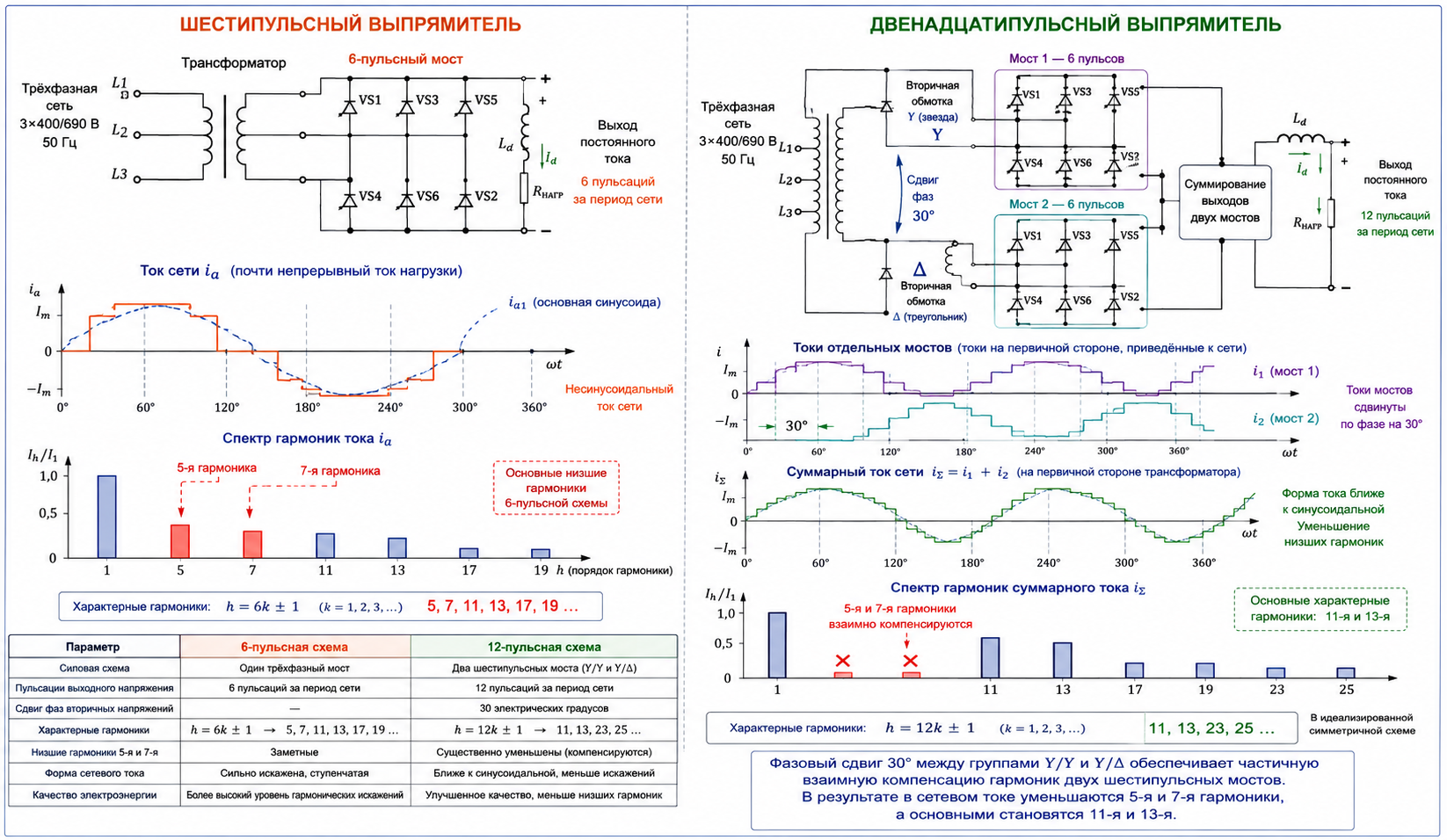

9. Пульсации, гармоники и коэффициент мощности

Тиристорный мост регулирует напряжение ценой искажения входного тока. Даже если ток на стороне DC практически постоянный, ток каждой фазы сети имеет ступенчатую форму. У шестипульсного преобразователя преобладают 5-я и 7-я гармоники, затем 11-я и 13-я. Они нагружают трансформаторы и кабели, увеличивают потери и могут влиять на чувствительное оборудование.

Коэффициент мощности определяется не только сдвигом основной гармоники, но и искажением формы тока. При увеличении α растёт фазовый сдвиг, а полезная активная мощность уменьшается быстрее полной. Поэтому тиристорный преобразователь при глубоком регулировании может потреблять значительную реактивную мощность даже при хорошем КПД силового блока.

• Сетевые реакторы уменьшают скорость изменения тока и коммутационные провалы, но увеличивают падение напряжения и угол перекрытия.
• Двенадцатипульсные схемы используют два моста с фазовым сдвигом обмоток трансформатора; часть низших гармоник взаимно компенсируется.
• Пассивные фильтры настраивают на характерные гармоники, но проверяют на резонансы с сетью и компенсационными конденсаторами.
• Активные фильтры компенсируют гармонический ток динамически, однако требуют отдельного расчёта по мощности и диапазону частот.
• Конденсаторная компенсация реактивной мощности без анализа гармоник может усилить резонанс. Сначала измерения и расчёт, потом батарея конденсаторов.

Для приводных систем требования по электромагнитной совместимости рассматривают совместно с IEC 61800-3. Общие требования к полупроводниковым и ведомым сетью преобразователям приведены в серии IEC 60146. Конкретный проект должен также учитывать местные нормы по качеству электроэнергии, условия присоединения и требования владельца сети.

10. Защита тиристорного выпрямителя

Тиристор способен кратковременно выдержать большой импульсный ток, но при внутреннем КЗ энергия сети нарастает очень быстро. Обычный автоматический выключатель часто не успевает защитить полупроводниковый переход. Поэтому в мощных преобразователях применяют быстродействующие полупроводниковые предохранители, а автомат выполняет вводную коммутацию, резервную защиту и отключение повреждённого шкафа.

• Защита от сверхтока: быстродействующие предохранители классов, рекомендованных производителем модуля; электронное ограничение тока; мгновенная блокировка импульсов.
• Ограничение di/dt: сетевой реактор, индуктивность рассеяния трансформатора, последовательные дроссели и корректная синхронизация включения.
• Ограничение dV/dt: RC-снабберы на вентилях или плечах, варисторы и ограничители перенапряжений, минимизация паразитных контуров.
• Тепловая защита: датчики радиаторов, расчёт температуры перехода, контроль вентилятора, фильтра, расхода воздуха или охлаждающей жидкости.
• Защита сети: пропадание и перекос фаз, неправильное чередование, недопустимая частота, перенапряжение и пониженное напряжение.
• Защита DC-цепи: короткое замыкание, обрыв дросселя, обратная полярность, перенапряжение, потеря тока возбуждения или технологической нагрузки.
• Контроль изоляции и замыканий на землю — особенно для электролиза, шахтных установок, тяговых систем и изолированных DC-сетей.
• Аварийное отключение с безопасным снятием импульсов, разрядом накопленной энергии и подтверждением отсутствия опасного напряжения.

Резистор между управляющим электродом и катодом может повышать помехоустойчивость и отводить паразитный ток, но его номинал выбирают по документации конкретного тиристора и драйвера. Универсального правила «поставить 100 Ом везде» не существует. Для силовых модулей важны также допустимое обратное напряжение затвора и максимальная импульсная мощность управляющего перехода.

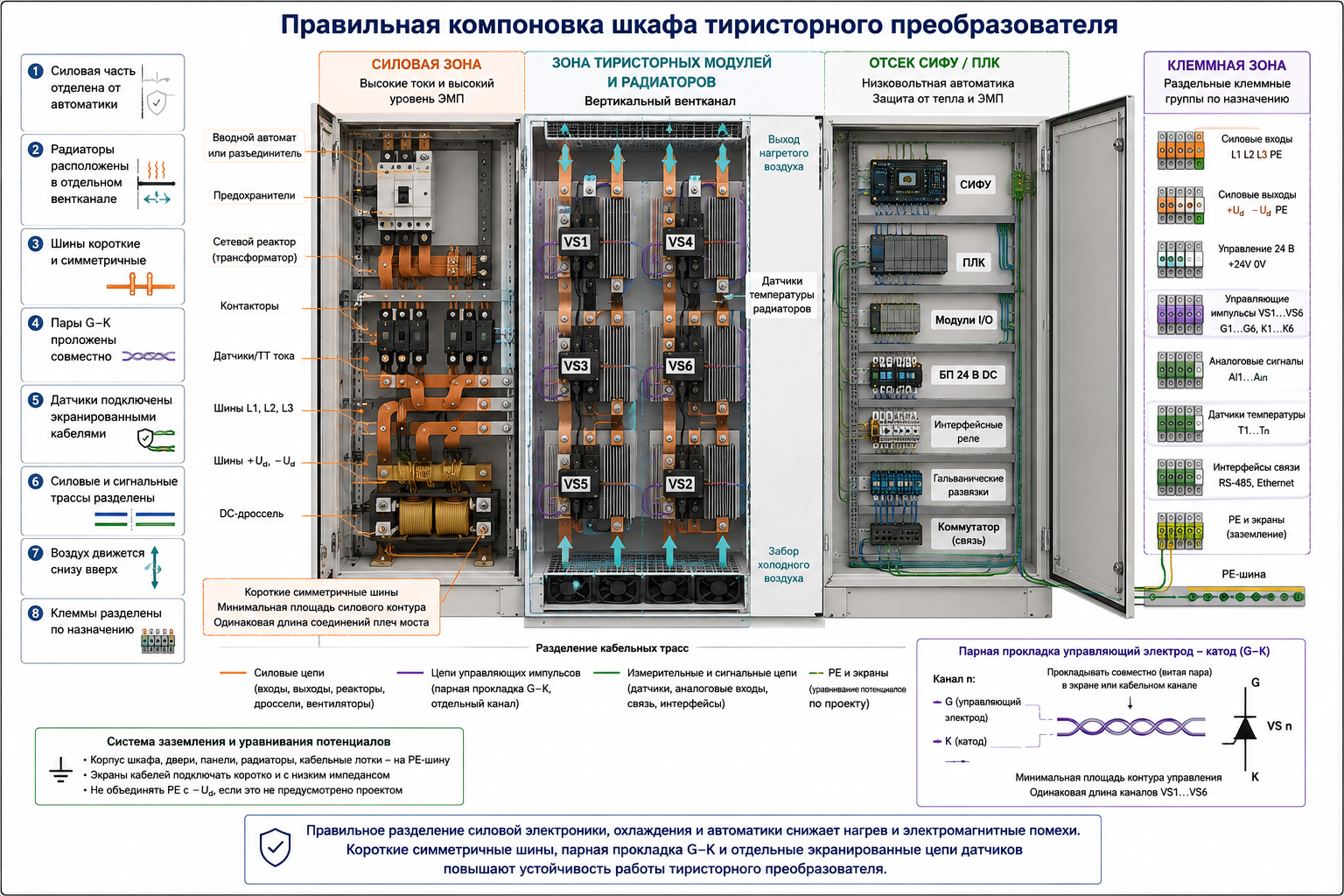

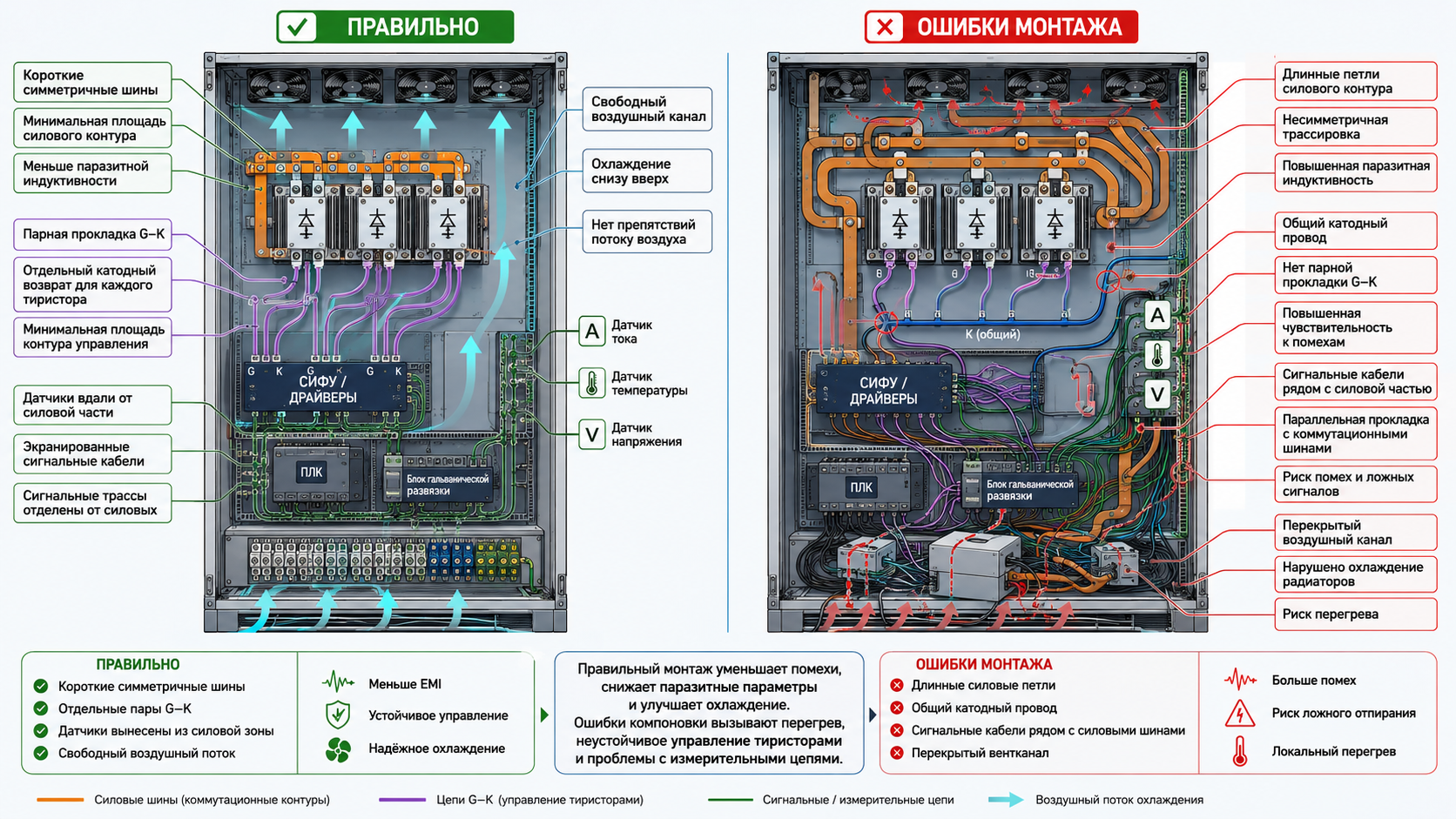

11. Охлаждение и компоновка шкафа

Основные потери тиристора в сетевом выпрямителе — проводниковые. Их оценивают по модели падения напряжения в открытом состоянии и реальной форме тока. Для предварительной оценки можно использовать P ≈ V_T0·I_AV + r_T·I_RMS², если производитель даёт параметры эквивалентной линейной модели. Точный расчёт выполняют по графикам datasheet и тепловому циклу нагрузки.

Температура перехода определяется суммой температурных перепадов: переход–корпус, корпус–радиатор, радиатор–воздух или охлаждающая жидкость. В расчёте учитывают термоинтерфейс, усилие прижима, загрязнение фильтров, температуру внутри шкафа, высоту над уровнем моря и отказ одного вентилятора. Номинал модуля на обложке datasheet ещё не означает, что тот же ток допустим в закрытом шкафу IP54 летом рядом с печью.

• Силовые шины делают короткими, симметричными и механически жёсткими; параллельные ветви должны иметь близкое сопротивление и индуктивность.
• Импульсные трансформаторы и проводники затвора размещают вдали от анодных шин; пары gate-cathode прокладывают совместно.
• Сигнальные цепи датчиков отделяют от силовых проводников, экранируют и подключают по принятой концепции заземления.
• Воздушный поток направляют через радиаторы без зон рециркуляции; состояние фильтра и вентилятора контролируют.
• Тепловыделяющие реакторы, резисторы и трансформаторы не должны подогревать электронный контроллер и клеммы датчиков.
• Предусматривают безопасный доступ к предохранителям, вентиляторам и затворным разъёмам без демонтажа силовых шин.

12. Как выбрать управляемый выпрямитель: инженерный алгоритм

1. Определить режим нагрузки: R, R-L, двигатель с противо-ЭДС, аккумулятор, электролизёр, магнит или комбинированная технологическая нагрузка.
2. Задать диапазон DC-напряжения и тока, длительные, кратковременные и аварийные режимы, допустимые пульсации и скорость изменения задания.
3. Определить квадранты работы: требуется ли реверс напряжения, реверс тока или возврат энергии в сеть.
4. Зафиксировать параметры сети: номинальное и минимальное напряжение, частота, мощность КЗ, перекос, допустимые гармоники и провалы при коммутации.
5. Выбрать топологию: однофазная или трёхфазная, полный или полууправляемый мост, 6/12/18/24 импульсов, наличие трансформатора.
6. Рассчитать идеальный диапазон угла α, затем учесть падение на вентилях, трансформаторе, реакторах и коммутационное перекрытие.
7. Рассчитать токи вентилей: средний, действующий, импульсный и аварийный; выбрать класс напряжения и запас по перенапряжениям.
8. Выполнить тепловой расчёт для максимальной температуры окружающей среды, загрязнения фильтров и деградации охлаждения.
9. Спроектировать СИФУ, контуры регулирования, ограничения, диагностику и интерфейс с АСУ ТП.
10. Проверить селективность защит, I²t предохранителей, механическую и термическую стойкость шин, требования ЭМС и качество электроэнергии.
11. Подготовить программу заводских и приёмо-сдаточных испытаний с осциллограммами тока, напряжения и импульсов управления.

13. Пример предварительного расчёта трёхфазного моста

Исходные данные: линейное напряжение на входе моста U_LL = 400 В, требуемое среднее напряжение на нагрузке U_d = 300 В, ток предполагается непрерывным. Для идеального шестипульсного полностью управляемого моста:

cos α = U_d / (1,35 · U_LL) = 300 / (1,35 · 400) = 0,556

α ≈ 56,3°

При α = 0° идеальное максимальное среднее напряжение составило бы около 540 В. Реальный преобразователь выдаст меньше из-за падения напряжения на двух одновременно проводящих тиристорах, сопротивления обмоток, реакторов и коммутационного перекрытия. Если требуемые 300 В должны сохраняться при просадке сети, расчёт выполняют по минимальному входному напряжению, а не по красивым 400 В в паспорте.

При токе 100 А нагрузка получает около 30 кВт. Однако токи фаз, действующие токи тиристоров, мощность трансформатора и тепловыделение нельзя определять простым делением 30 кВт на √3·400 В: форма тока несинусоидальна, есть реактивная составляющая и гармоники. Для выбора аппаратов требуется расчёт полной мощности и спектра тока.

14. Пусконаладка и испытания

Проверка управляемого выпрямителя начинается до подачи силового напряжения. Сначала контролируют монтаж, полярность датчиков, затворные цепи, сопротивление изоляции и правильность чередования фаз. Затем испытывают СИФУ на пониженном или имитационном напряжении, убеждаются в правильном порядке импульсов и только после этого подключают силовой мост.

• Визуальный контроль маркировки, затяжки шин, радиаторов, предохранителей, PE и экранов.
• Проверка сопротивления изоляции с учётом ограничений электронной аппаратуры; чувствительные блоки при необходимости отсоединяют.
• Осциллографирование импульсов gate-cathode на всех каналах: амплитуда, длительность, фронт, полярность и фазовая последовательность.
• Проверка блокировки импульсов при E-stop, пропадании фазы, перегреве, отказе вентилятора и аварии контроллера.
• Подача пониженного силового напряжения или работа через испытательный трансформатор с ограничением тока.
• Проверка симметрии токов и температур вентилей; контроль отсутствия пропусков коммутации.
• Настройка контура тока, затем внешнего контура напряжения/скорости; ограничение темпа задания.
• Измерение пульсаций DC, THD входного тока, коэффициента мощности и коммутационных провалов при нескольких углах α.
• Проверка длительной работы при номинальной нагрузке и переходных режимов, включая минимальную нагрузку.
• Сохранение осциллограмм, уставок, версии ПО и параметров в протоколе FAT/SAT.

Особое внимание уделяют прерывистому току. Устройство может стабильно работать на номинале и неожиданно вести себя на холостом ходу или малой нагрузке: тиристоры не защёлкиваются, контур регулирования достигает ограничения, а выходное напряжение становится нелинейным. Поэтому испытания проводят не только в точке 100%, но и во всём рабочем диапазоне.

15. Типичные ошибки проектирования и эксплуатации

1. Использовать формулу для непрерывного тока там, где ток фактически прерывистый. Результат — неверный диапазон регулирования и плохо настроенный регулятор.
2. Выбирать тиристор только по среднему току. Не учитываются RMS-ток, импульсный ток, I²t, форма охлаждения и температура корпуса.
3. Закладывать класс напряжения без запаса по коммутационным и грозовым перенапряжениям.
4. Питать СИФУ от той же нестабильной цепи без контроля просадки, из-за которой пропадают импульсы управления.
5. Прокладывать затворные цепи рядом с анодными шинами и объединять катодные проводники нескольких тиристоров в длинный общий провод.
6. Ставить конденсаторы компенсации реактивной мощности без расчёта гармонического резонанса.
7. Считать, что блокировка импульсов мгновенно обесточивает нагрузку. Индуктивность и вращающаяся машина продолжают отдавать энергию.
8. Не контролировать загрязнение фильтра и фактический воздушный поток. Вентилятор может вращаться, но охлаждения уже нет.
9. Передавать в АСУ ТП только общий сигнал «Авария». Без кода причины обслуживание превращается в расследование по косвенным признакам.
10. Не фиксировать версии уставок и ПО после ПНР. Через год никто не понимает, почему угол ограничен 72°, а изменение «для проверки» стало постоянным.

16. Где применяются управляемые выпрямители

• Электроприводы постоянного тока прокатных станов, подъёмных механизмов, бумагоделательных машин и модернизируемого оборудования.
• Системы возбуждения синхронных генераторов и двигателей.
• Электролизные установки, производство водорода, хлора, цветных металлов и других электрохимических продуктов.
• Гальванические линии и источники технологического постоянного тока.
• Дуговые и индукционные печи, нагревательные и сварочные установки.
• Мощные зарядные устройства и формовочные установки аккумуляторных батарей.
• Источники питания электромагнитов, испытательных стендов и научного оборудования.
• Тяговые подстанции и специализированные транспортные системы.
• Ведомые сетью преобразователи HVDC и другие сверхмощные энергетические установки.

Современные активные выпрямители постепенно вытесняют тиристорные решения там, где критичны единичный коэффициент мощности, минимальные гармоники, компактность и четырёхквадрантная работа. Но при очень больших токах, умеренной динамике и жёстких требованиях к надёжности тиристор остаётся экономически сильным вариантом. Это не спор «старое против нового», а выбор инструмента под задачу.

17. Тиристорный выпрямитель или AFE: что выбрать

Для нового объекта решение принимают после технико-экономического сравнения, включая стоимость трансформатора, фильтров, реактивной мощности, потерь, площади, охлаждения и обслуживания. Иногда дешёвый шестипульсный мост становится дорогим после добавления двенадцатипульсного трансформатора и фильтров. Иногда AFE не окупает свою сложность, потому что нагрузка годами работает на одном режиме. Считать нужно всю систему, а не только цену силового модуля.

18. Часто задаваемые вопросы

Почему тиристор сам не выключается по команде затвора?

Обычный SCR является полупроводниковым прибором с защёлкиванием. После открытия он проводит, пока анодный ток не снизится ниже тока удержания и не завершится восстановление. Для принудительного выключения применяют другие приборы или специальные коммутационные цепи.

Можно ли заменить тиристоры симисторами?

Симистор проводит в обоих направлениях и удобен для регулирования AC-нагрузок. Для классического мостового AC/DC-преобразования и больших мощностей обычно применяют отдельные тиристоры: проще контролировать ток, охлаждение и коммутацию.

Почему при увеличении α греется сеть, хотя DC-мощность уменьшается?

Падает коэффициент мощности: основная гармоника тока сильнее отстаёт, а искажения сохраняются. Активная мощность уменьшается, но действующий ток и реактивная составляющая остаются значительными.

Зачем нужен DC-дроссель?

Он сглаживает ток, ограничивает его нарастание, уменьшает пульсации нагрузки и помогает поддерживать непрерывный режим. Одновременно дроссель увеличивает массу, стоимость и запасённую энергию, которую нужно безопасно рассеивать.

Всегда ли нужен трансформатор?

Нет. Но он может обеспечивать развязку, согласование напряжения, требуемую мощность КЗ, фазовый сдвиг для многоимпульсной схемы и удобную систему заземления. Решение принимают по проекту и требованиям безопасности.

Можно ли управлять мостом напрямую от ПЛК?

ПЛК может задавать уставки и режимы. Формирование фазовых импульсов лучше поручить специализированной СИФУ или контроллеру преобразователя из-за требований к синхронизации, джиттеру, развязке и аварийному отключению.

Как понять, что ток непрерывный?

По расчёту критической индуктивности и осциллограмме DC-тока во всём диапазоне нагрузки. Если ток достигает нуля до следующей коммутации, режим прерывистый и регулировочная характеристика меняется.

Что важнее: средний ток или действующий?

Оба. Средний ток связан с нагрузкой и частью проводниковых потерь, действующий — с нагревом. Для импульсных и аварийных режимов дополнительно проверяют пиковый ток и I²t.

Заключение

Управляемый выпрямитель — это эффективный инструмент для регулирования мощного постоянного тока. Его принцип кажется простым: задержать открытие тиристора на угол α. Но промышленный результат определяется не одной формулой, а сочетанием характера нагрузки, коммутации, теплового режима, защит, качества сети и алгоритмов управления.

Для надёжного проекта необходимо рассматривать преобразователь вместе с трансформатором, реакторами, DC-фильтром, шкафом управления и АСУ ТП. ООО ИК «ЭЛТЕКО» может выполнить проработку силовой части, защит, автоматики, интерфейсов и пусконаладочных мероприятий для конкретного объекта. Для предварительной оценки достаточно направить параметры сети, диапазон DC-напряжения и тока, описание нагрузки, режимы работы и требования к интеграции.

Теоретическая, техническая и нормативная база

Материал подготовлен с опорой на классическую теорию фазоуправляемых преобразователей и актуальные технические документы производителей. Формулы в статье приведены для идеализированных режимов; окончательные расчёты выполняют по документации выбранных вентилей, параметрам сети и нагрузочным диаграммам.

1. MIT OpenCourseWare — Phase-Controlled Rectifiers, курс 6.334 Power Electronics — https://ocw.mit.edu/courses/6-334-power-electronics-spring-2007/resources/ch4/
2. MIT OpenCourseWare — полный комплект лекций по силовой электронике, включая коэффициент мощности, выпрямители, снабберы и тепловой расчёт — https://ocw.mit.edu/courses/6-334-power-electronics-spring-2007/pages/lecture-notes/
3. Semikron Danfoss — Application Manual Power Semiconductors — https://www.semikron-danfoss.com/service-support/application-support/application-manual
4. STMicroelectronics — документация и application notes по тиристорам SCR — https://www.st.com/en/thyristors-scr-and-ac-switches/thyristors-scr/documentation.html
5. NPTEL — Power Electronics: controlled rectifiers, commutation, harmonic reduction and filters — https://www.nptel.ac.in/courses/108105066
6. ABB — обзор шестипульсных, двенадцатипульсных тиристорных и активных выпрямителей для электролиза — https://www.abb.com/global/en/company/innovation/news/hydrogen-production
7. ABB — технический материал о гармониках и нелинейных нагрузках — https://www.abb.com/global/en/areas/motion/drives/expertise-technology/harmonics
8. IEC 60146-1-1:2024 — Semiconductor converters. General requirements and line commutated converters — https://webstore.iec.ch/en/publication/69109
9. IEC 61800-3:2022 — EMC requirements for adjustable speed power drive systems — https://webstore.iec.ch/en/publication/65056
