Почему промышленность десятилетиями не отказывается от 4–20 мА, как правильно подключать двух-, трёх- и четырёхпроводные преобразователи, как посчитать бюджет напряжения и что на самом деле означают 3,6 мА, 20,5 мА и 21 мА. Разбираем токовую петлю с точки зрения проектировщика, наладчика и программиста АСУ ТП - без магии и без лишней теории.

1. Что такое токовая петля 4–20 мА

Токовая петля 4–20 мА - один из базовых способов передачи аналоговых измерительных и управляющих сигналов в промышленной автоматике и КИПиА. Давление, температура, расход, уровень, положение задвижки или другой технологический параметр преобразуются в постоянный ток: нижней границе измерительного диапазона соответствует 4 мА, верхней - 20 мА.

На первый взгляд технология кажется почти архаичной: никаких пакетов данных, адресов и сложного протокола - всего два числа по краям шкалы. Именно эта простота и стала её сильной стороной. Токовую петлю легко проверить мультиметром или калибратором, она хорошо работает на протяжённых кабельных линиях и сохраняет совместимость между оборудованием разных производителей.

В типовой системе полевой преобразователь формирует требуемый ток, а аналоговый вход ПЛК, контроллера или вторичного прибора этот ток измеряет. Во многих модулях вход фактически преобразует ток в напряжение на точном резисторе, после чего АЦП оцифровывает сигнал.

2. Почему передают ток, а не напряжение

В неразветвлённой последовательной цепи ток через элементы одинаков. Поэтому сопротивление жил кабеля, клемм и соединений в первую очередь создаёт дополнительное падение напряжения, а не прямую погрешность по току. Пока у передатчика остаётся достаточный запас напряжения для регулирования, он поддерживает заданный ток в петле.

У сигнала напряжения ситуация менее удобная: сопротивление линии и входное сопротивление приёмника образуют электрическую цепь, в которой падение напряжения может непосредственно изменить измеряемый уровень. Кроме того, высокоомные входы напряжения обычно чувствительнее к наведённым помехам.

Важно не превращать это преимущество в миф. Сопротивление кабеля не исчезает. Оно съедает бюджет напряжения. Если суммарное сопротивление станет слишком большим, передатчик войдёт в режим насыщения и уже не сможет поддерживать требуемые 20 мА. Тогда измерение действительно станет неверным.

3. Почему шкала начинается с 4 мА: «живой ноль»

Если бы рабочая шкала начиналась с 0 мА, нулевое значение технологического параметра было бы электрически неотличимо от оборванного кабеля или отключённого датчика. Диапазон 4–20 мА решает эту проблему с помощью «живого нуля» (live zero).

При нормальной работе 4 мА означают: параметр находится на нижней границе диапазона, но петля цела и электроника передатчика работает. Если ток падает почти до нуля, система получает отдельный диагностический признак - искать питание, обрыв, неправильную полярность или отказ оборудования.

В двухпроводных преобразователях эти же 4 мА дают ещё одно преимущество: через сигнальную пару питается электроника самого датчика. Устройство должно уложиться в собственный энергетический бюджет и при этом регулировать ток петли.

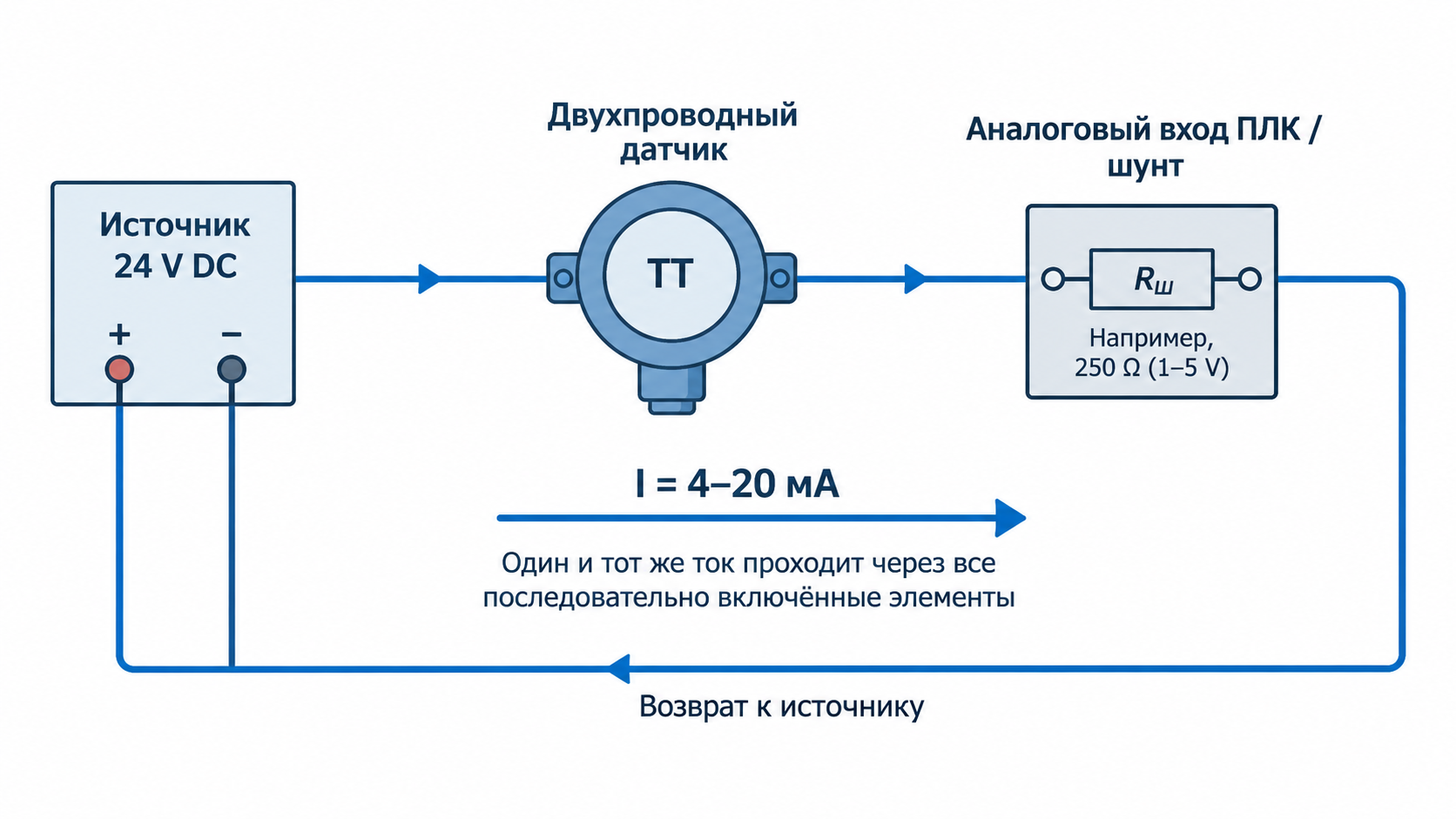

4. Из чего состоит токовая петля

В базовой петле есть четыре функциональных элемента. Конкретное оборудование может объединять несколько ролей, но логика остаётся одинаковой.

5. Как перевести 4–20 мА в бары, градусы, метры и проценты

В рабочем диапазоне зависимость обычно линейная. Полезный размах тока составляет 16 мА: от 4 до 20 мА.

Если Xmin - нижний предел измерения, Xmax - верхний предел, I - измеренный ток в мА, то значение параметра:

Для обратного преобразования - когда нужно получить требуемый ток по заданному значению параметра:

Пример: датчик давления 0–10 бар

При 4 мА система должна показывать 0 бар, при 12 мА - 5 бар, при 20 мА - 10 бар.

Если в петле измерено 14,8 мА, доля шкалы равна (14,8 - 4) / 16 = 0,675. Значит, давление составляет 0 + 0,675 × 10 = 6,75 бар.

В ПЛК ту же операцию выполняет масштабирование аналогового канала. Сырые цифровые коды зависят от конкретного модуля ввода, поэтому диапазоны raw-value следует брать из руководства производителя, а не переносить из проекта в проект «по памяти».

Почему часто встречаются 250 Ом и 1–5 В

Если ток 4–20 мА пропустить через резистор 250 Ом, по закону Ома получим 1–5 В: 0,004 × 250 = 1 В, а 0,020 × 250 = 5 В. Поэтому 250 Ом - типовое значение измерительного шунта и удобная точка сопряжения токового сигнала с измерительной электроникой.

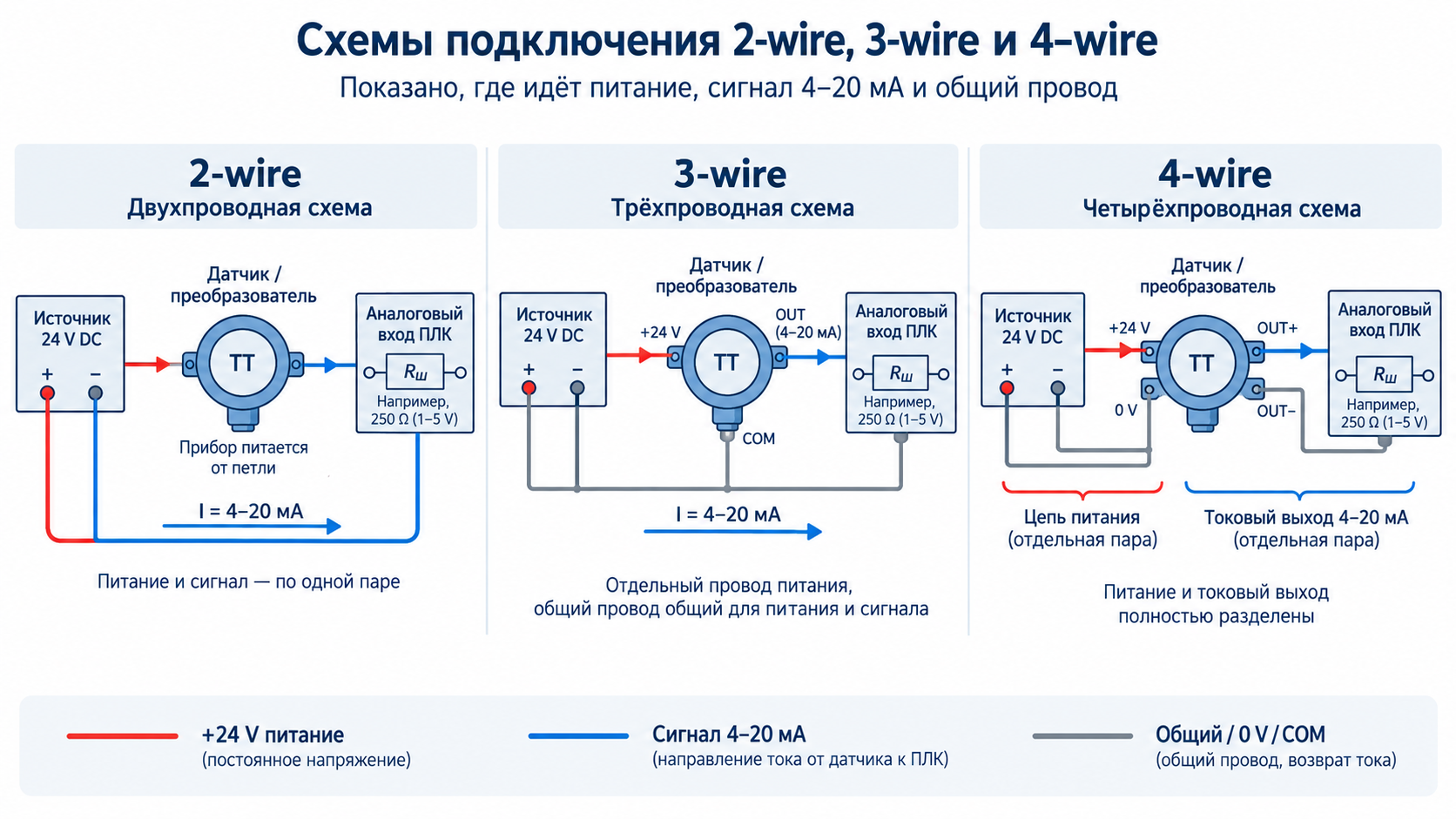

6. Двух-, трёх- и четырёхпроводные схемы

7. Активный и пассивный токовый вход: где чаще всего ошибаются

Одной надписи «4–20 мА» недостаточно, чтобы понять схему подключения. Нужно определить, кто в петле подаёт питание и кто только принимает ток. В документации встречаются формулировки active/passive input, active/passive output, sourcing/sinking. Производители используют терминологию не всегда одинаково, поэтому решающее значение имеет схема в руководстве конкретного устройства.

Типичная ошибка - соединить активный токовый выход с активным входом, в котором уже есть собственный источник питания петли. Вторая ошибка - соединить два пассивных устройства без источника. В первом случае можно получить конфликт источников, во втором ток просто не потечёт.

8. Бюджет напряжения и расчёт допустимой нагрузки

Это главный расчёт, который определяет, сможет ли петля реально отдать 20 мА на верхней точке шкалы. Источник должен перекрыть минимальное рабочее напряжение передатчика и все падения напряжения в цепи.

В упрощённом виде условие работоспособности при максимальном токе можно записать так:

Для инженерного запаса полезно считать не строго по 20 мА, а по верхнему току, который реально может возникнуть при перегрузке или диагностике - например, 21–22 мА, если это соответствует документации передатчика и входного модуля.

Пример 1: источник 24 В, датчику нужно минимум 12 В

Если считать по 20 мА, внешняя цепь может иметь сопротивление до (24 - 12) / 0,020 = 600 Ом.

Если аналоговый вход использует 250 Ом, на кабель, барьер искрозащиты, изолятор и прочие элементы остаётся около 350 Ом. Это уже не абстрактная цифра: каждый дополнительный прибор в серии расходует часть запаса.

Пример 2: падение на кабеле

Пусть датчик находится в 500 м от шкафа, используется медная пара 0,75 мм². Электрический путь тока - туда и обратно, то есть около 1000 м проводника. При удельном сопротивлении меди примерно 0,0175 Ом·мм²/м получим Rкабеля ≈ 0,0175 × 1000 / 0,75 ≈ 23,3 Ом. При 22 мА падение составит около 0,51 В. На самой по себе такой линии запас обычно остаётся достаточным, но ситуация меняется, если в цепи есть барьеры, гальванические изоляторы и несколько приёмников.

9. Кабель, экран, заземление и гальваническая развязка

Высокая помехоустойчивость 4–20 мА не означает, что сигнальный кабель можно прокладывать как угодно. Частотные преобразователи, силовые кабели двигателей, контакторы и коммутация индуктивных нагрузок создают реальную электромагнитную обстановку, особенно в длинных трассах.

Для аналоговых сигналов обычно применяют витую пару, а при повышенных помехах - экранированный кабель. Сигнальные и силовые цепи разводят по разным трассам или выдерживают проектные расстояния; при неизбежном пересечении стараются пересекать трассы под углом, близким к 90°.

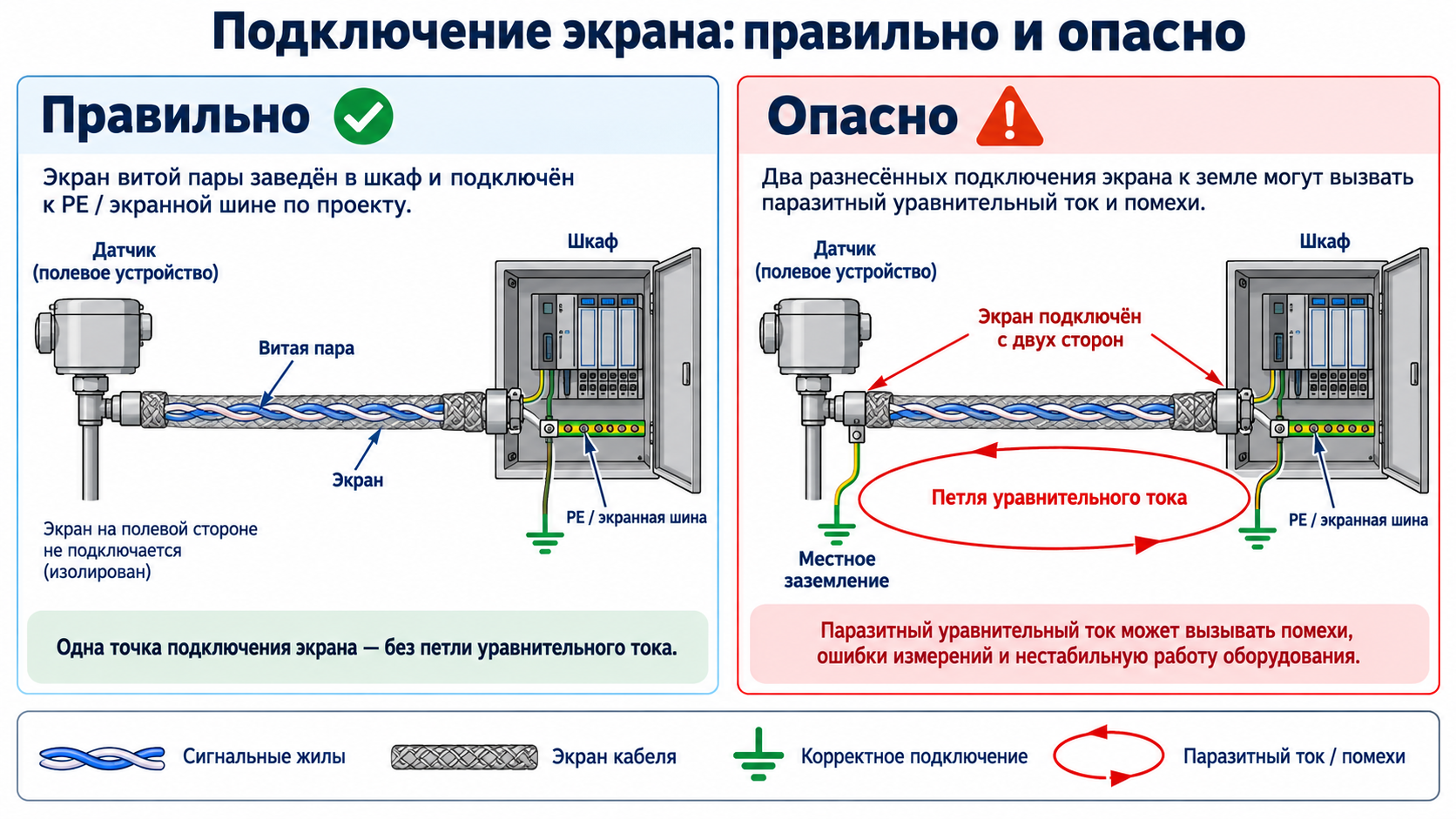

Экран не следует заземлять «по привычке» с двух сторон без анализа системы уравнивания потенциалов. Для низкочастотных аналоговых линий часто применяют подключение экрана с одной стороны, но правильное решение зависит от оборудования, EMC-требований, длины трассы и проекта заземления. Приоритет имеют руководства производителей и проектные решения.

Гальваническая развязка особенно полезна при разности потенциалов между полевым оборудованием и шкафом, при соединении удалённых участков, в системах с несколькими заземлёнными приборами и в ответственных каналах. Развязка помогает разорвать паразитные контуры и защитить входы от опасных синфазных напряжений.

10. Диагностика: обрыв, выход за диапазон и NAMUR NE 43

Простейшая диагностика встроена в сам принцип «живого нуля»: 0 мА не является нормальным значением шкалы. Но современные интеллектуальные преобразователи умеют отличать выход измеряемого параметра за диапазон от собственной неисправности. Для этого широко применяется рекомендация NAMUR NE 43.

Практическая ценность NE 43 в том, что она разделяет рабочую область, области насыщения и аварийные уровни. То есть контроллер может понять: датчик исправен, но процесс ушёл ниже/выше настроенного диапазона - или сам прибор сообщает о внутреннем отказе.

Конкретные аварийные токи внутри допустимых границ могут отличаться у производителей. Например, прибор может формировать 21,6 или 22 мА при fail-high. Поэтому в ПЛК нужно настраивать пороги по паспорту датчика и принятой политике диагностики, а не только по одной универсальной цифре.

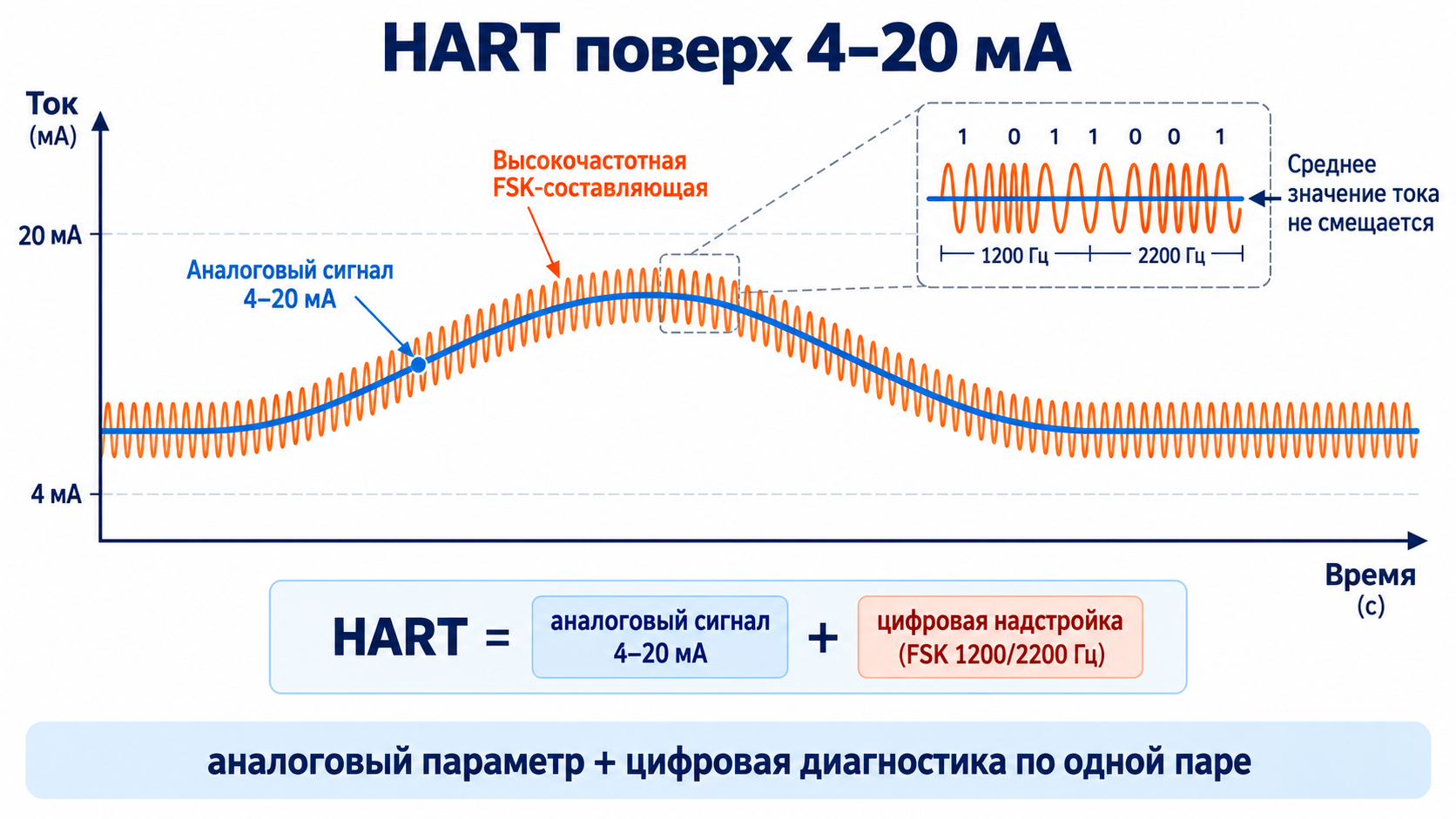

11. HART поверх 4–20 мА

HART позволяет сохранить обычный аналоговый сигнал и одновременно передавать по той же паре цифровые данные. Классический физический уровень использует частотную манипуляцию FSK: на постоянный ток накладываются сигналы 1200 и 2200 Гц. Их среднее значение равно нулю, поэтому основная аналоговая величина 4–20 мА не смещается.

Цифровой канал используют для чтения дополнительных переменных, диагностики, идентификации прибора, параметрирования и обслуживания. Это особенно удобно на действующих объектах, где кабельная инфраструктура под 4–20 мА уже существует, а от датчика требуется больше информации.

Для устойчивой HART-связи важны параметры импеданса петли, качество кабеля, фильтры и совместимость оборудования. Часто в петле присутствует сопротивление порядка 250 Ом, но точные требования нужно брать из спецификации HART и руководств на конкретный мастер/модем/передатчик.

12. 4–20 мА, 0–10 В и цифровые сети: что выбрать

Универсального победителя нет. Выбор зависит от расстояния, помех, стоимости, требуемой диагностики и архитектуры системы. Сравнивать интерфейсы полезнее по эксплуатационным свойствам, а не по принципу «старое против нового».

Для одного критичного измерения на удалённом объекте 4–20 мА часто остаётся рациональнее цифровой сети: минимум настроек, понятная диагностика и независимость канала от общего сетевого обмена. Если от десятков приборов требуется большое количество параметров и централизованная конфигурация, цифровая шина может быть эффективнее по кабелю и информационной насыщенности.

13. Практика монтажа и пусконаладки

До подачи питания:

• Сверить тип датчика: 2-wire, 3-wire или 4-wire.
• Проверить полярность и назначение клемм по руководству производителя.
• Определить, активный или пассивный аналоговый вход используется.
• Проверить напряжение источника и расчёт нагрузки петли.
• Сверить диапазон датчика в инженерных единицах с настройкой канала ПЛК/SCADA.
• Проверить экран, PE, разделение сигнальных и силовых трасс согласно проекту.
• Если есть барьер искрозащиты или изолятор - учесть его падение напряжения и схему подключения.

При наладке канала:

1. Измерить фактическое напряжение питания без нагрузки и под нагрузкой.
2. С помощью калибратора или источника тока подать 4,00 мА и убедиться, что система показывает нижний предел.
3. Подать 12,00 мА - проверить середину шкалы.
4. Подать 20,00 мА - проверить верхний предел.
5. Проверить значения немного ниже и выше рабочего диапазона, если вход и проект предусматривают диагностику.
6. Смоделировать обрыв линии и убедиться, что ПЛК/SCADA формируют правильное сообщение, а не просто «0 единиц».
7. Проверить тренд сигнала рядом с работающими приводами и частотными преобразователями - шум лучше увидеть до сдачи объекта.

Как измерять ток, не «сломав» петлю

Амперметр включают последовательно в цепь, а не параллельно источнику питания. Для действующей системы удобнее использовать тестовые клеммы, штатные точки измерения или калибратор с режимом loop measure. Некоторые приборы допускают измерение по встроенным контрольным выводам без разрыва цепи - это должно быть прямо указано производителем.

14. Типичные ошибки и как их искать

15. Чек-лист проектировщика токовой петли

1. Определить измеряемый параметр и инженерный диапазон.
2. Выбрать тип передатчика: 2-, 3- или 4-проводный.
3. Согласовать активность/пассивность выхода датчика и входа контроллера.
4. Проверить рабочее и минимальное напряжение передатчика.
5. Определить входное сопротивление аналогового канала.
6. Учесть сопротивление обеих жил кабеля по длине, сечению и материалу.
7. Добавить падения на барьерах, изоляторах, индикаторах и других последовательных устройствах.
8. Проверить петлю при 20 мА и при максимальном диагностическом токе, предусмотренном прибором.
9. Заложить запас по напряжению, а не проектировать «впритык».
10. Определить политику диагностики: обрыв, under-range, over-range, fail-low, fail-high.
11. Проверить требования по взрывозащите и искробезопасности, если канал идёт во взрывоопасную зону.
12. Назначить кабель, экран, способ заземления и трассу с учётом ЭМС.
13. В ПЛК/SCADA настроить масштабирование, фильтрацию, аварийные пороги и качество сигнала.
14. В ПНР проверить минимум три точки 4 / 12 / 20 мА и диагностические состояния.
15. Зафиксировать итоговые диапазоны и настройки в исполнительной документации.

16. Частые вопросы

Можно ли считать 4 мА «нулём»?

Да, но только нулём измерительной шкалы. Электрически это ненулевой ток, благодаря чему система отличает штатный минимум от обрыва.

Влияет ли длина кабеля на точность?

Не напрямую, пока передатчику хватает напряжения поддерживать ток. Длина увеличивает сопротивление и падение напряжения, поэтому влияет на допустимый бюджет петли.

Можно ли поставить два приёмника последовательно?

Иногда да, если оба допускают такое включение, их входы совместимы по потенциалам, а суммарное падение напряжения укладывается в бюджет. На практике часто безопаснее использовать гальванический разделитель/повторитель.

Почему на входе ПЛК стоит 250 Ом?

Потому что 4–20 мА на 250 Ом дают удобные 1–5 В. Но конкретное входное сопротивление зависит от модуля.

Что считать обрывом - 0 мА или меньше 3,6 мА?

0 мА - очевидный физический обрыв/потеря питания. В интеллектуальных системах пороги диагностики часто строят по NE 43 и параметрам конкретного прибора.

Можно ли запитать датчик от 12 В?

Только если минимальное напряжение самого датчика плюс падения на всей петле укладываются в доступные 12 В во всех режимах. Для типовых промышленных систем 24 В удобнее по запасу.

Нужен ли экран всегда?

Не всегда, но в промышленной среде экранированная витая пара часто оправдана. Решение принимают по ЭМС, трассе, требованиям производителя и проекту заземления.

Заменит ли Ethernet/PROFINET токовую петлю?

В части задач - да, но не полностью. 4–20 мА остаётся удобным для простых независимых измерений, модернизации и ответственных каналов, где важны предсказуемость и простая диагностика.

Вывод

Токовая петля 4–20 мА остаётся актуальной не потому, что промышленность «не любит новое», а потому что она удачно решает конкретную инженерную задачу: надёжно передаёт один аналоговый параметр по длинной линии, позволяет питать двухпроводный датчик и даёт понятную диагностику без сложной сетевой инфраструктуры.

Надёжность петли определяется не только выбором датчика. В реальном проекте нужно согласовать тип входа, рассчитать бюджет напряжения, учесть кабель и дополнительные устройства, корректно реализовать экран и заземление, а затем проверить масштабирование и аварийные уровни на ПНР.

Если требуется подобрать датчики, аналоговые модули, гальванические разделители или разработать шкаф автоматизации с корректной обработкой 4–20 мА, передавайте нам исходные данные по объекту. По ним можно сразу определить схему подключения, состав оборудования, резерв по питанию и требования к программной диагностике.

17. Нормативная база и проверенные источники

1. ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные». Росстандарт. Статус: действует. Открыть источник
2. ГОСТ Р МЭК 60770-1-2015 «Датчики для применения в системах управления промышленным процессом. Часть 1. Методы оценки рабочих характеристик». Росстандарт. Статус: действует. Открыть источник
3. ГОСТ IEC 61131-2-2012 «Контроллеры программируемые. Часть 2. Требования к оборудованию и испытаниям». Росстандарт. Статус: действует. Открыть источник
4. СП 77.13330.2016 «Системы автоматизации». Росстандарт. Статус: действует. Открыть источник
5. IEC 60381-1:1982, Analogue signals for process control systems - Part 1: Direct current signals. Открыть источник
6. IEC 62828-1:2026, Reference conditions and procedures for testing industrial and process measurement transmitters - General procedures. Открыть источник
7. FieldComm Group, HART Protocol Specifications. Открыть источник
8. NI, “4-20 mA Current Loop Fundamentals, System Design, and Setup”, updated 03.02.2025. Открыть источник
9. Analog Devices, AN-1312: Applying the ADE7912/ADE7913 to 4 mA to 20 mA DC Measurements. Открыть источник
10. Texas Instruments, материалы и reference designs по промышленным 4–20 mA current-loop transmitters. Открыть источник

Примечание: статья носит справочный характер. При проектировании конкретного объекта применяйте актуальные редакции нормативных документов, рабочую документацию и руководства производителей оборудования.
