Вступление: маленький датчик, большая ответственность

Температура - один из тех параметров, которые в промышленности измеряются почти везде: в трубопроводах, теплообменниках, сушильных барабанах, насосных агрегатах, подшипниках электродвигателей, шкафах автоматики, печах, вентиляционных камерах и системах водоподготовки. Иногда температура нужна «для информации», а иногда от нее зависит запуск оборудования, аварийная защита, качество продукта и спокойный сон технолога.

Термосопротивление, или RTD, часто выбирают там, где нужна стабильность и предсказуемая точность. Внешне датчик может выглядеть совсем незаметно: защитная гильза, головка, кабель или клеммы. Но внутри скрыт чувствительный элемент, сопротивление которого меняется вместе с температурой. Контроллер, измерительный модуль или преобразователь считывает это сопротивление и переводит его в градусы.

Проблема в том, что «датчик Pt100» в заявке - это еще не полное техническое задание. Нужно понять диапазон температур, класс допуска, количество проводов, длину линии, материал гильзы, способ монтажа, требования к поверке и совместимость с модулем ввода. Иначе можно купить хороший датчик, подключить его «как получилось» и получить температуру, которая живет собственной жизнью. На производстве такая самодеятельность обычно быстро превращается в простои и вопросы: «А почему вчера было 72 °C, а сегодня 81 °C, если процесс тот же?»

Что такое термосопротивление RTD

RTD - это сокращение от Resistance Temperature Detector, то есть датчик температуры на основе сопротивления. В русской технической речи такие изделия называют термометрами сопротивления, термосопротивлениями, датчиками RTD или просто «платиновыми датчиками», если речь идет о наиболее распространенных Pt100 и Pt1000.

Принцип работы простой: у некоторых металлов электрическое сопротивление закономерно изменяется при изменении температуры. Для промышленных RTD чаще всего используют платину, реже медь и никель. Платина ценится за стабильность, повторяемость и удобную характеристику. Именно поэтому обозначения Pt100 и Pt1000 стали почти бытовыми словами у инженеров КИПиА и АСУ ТП.

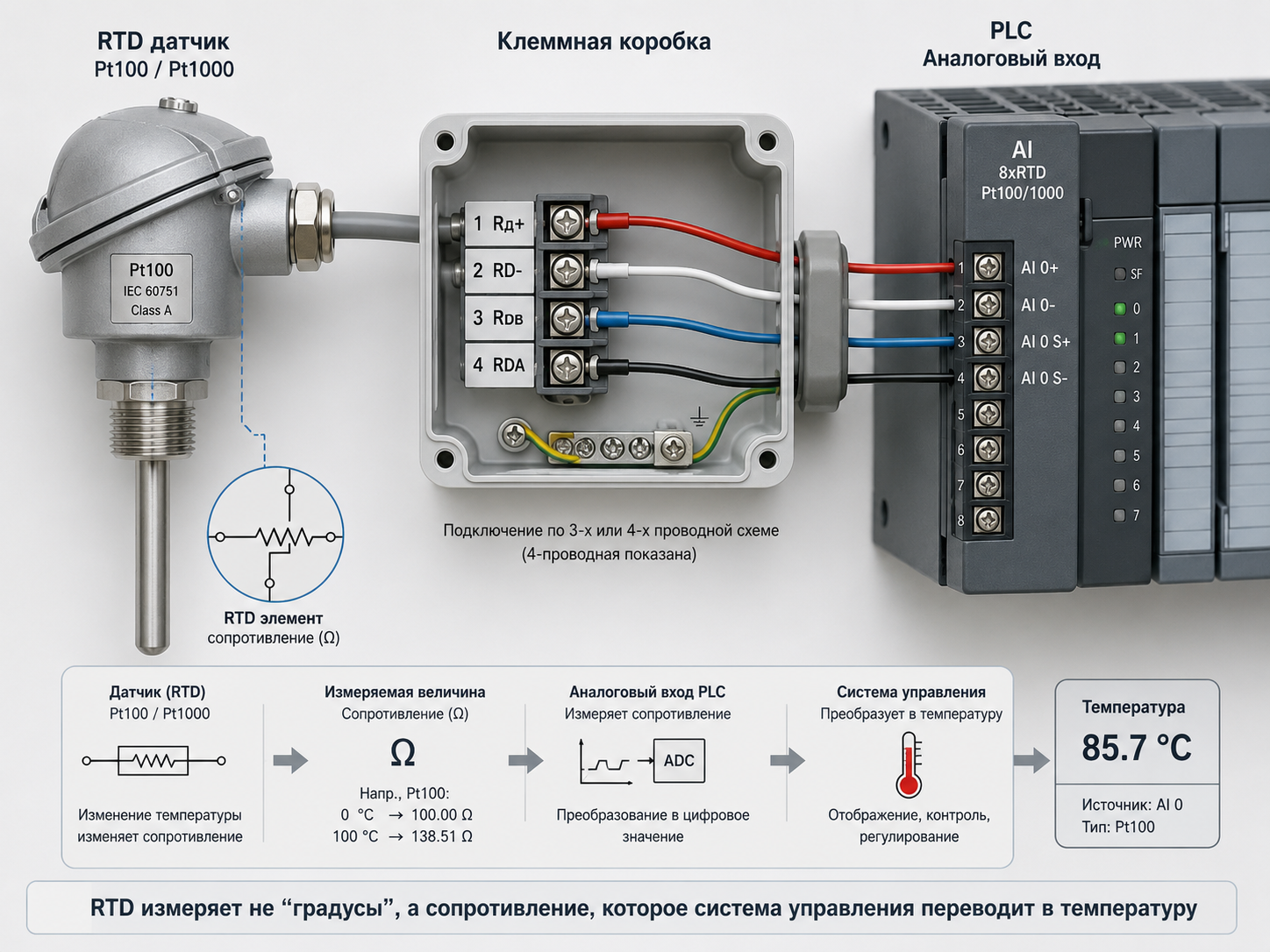

Важно понимать: сам чувствительный элемент не выдает готовые «25 °C». Он имеет сопротивление, например около 100 Ом при 0 °C для Pt100 или около 1000 Ом при 0 °C для Pt1000. Дальше измерительная электроника подает малый ток, измеряет падение напряжения, вычисляет сопротивление и пересчитывает его в температуру по заданной характеристике. Если характеристика выбрана неверно, схема подключения не соответствует модулю или сопротивление длинного кабеля не компенсировано, точность быстро превращается в красивую надпись в паспорте, а не в реальный результат.

Почему RTD выбирают для промышленных задач

·         Точность и повторяемость. При правильно выбранном классе допуска RTD хорошо подходит для технологических процессов, где важны не только примерные градусы, но и стабильное измерение от смены к смене.

·         Относительно линейная характеристика. Зависимость сопротивления от температуры у платиновых термосопротивлений удобна для обработки контроллерами и измерительными модулями.

·         Долговременная стабильность. Качественный датчик в корректно подобранной гильзе может годами работать без сюрпризов, если не пытаться использовать его в условиях, для которых он не предназначен.

·         Совместимость с промышленной автоматикой. Большинство ПЛК, регистраторов, температурных контроллеров и преобразователей поддерживают Pt100/Pt1000 напрямую или через нормирующие преобразователи 4-20 мА.

·         Удобство диагностики. Обрыв, короткое замыкание, неверный тип датчика или ошибка подключения обычно диагностируются проще, чем «загадочное поведение» некоторых более дешевых решений.

Где применяются термосопротивления

·         контроль температуры теплоносителя в трубопроводах, котельных, ИТП и технологических линиях;

·         измерение температуры подшипников электродвигателей, насосных агрегатов, вентиляторов и редукторов;

·         контроль процессов нагрева, охлаждения, сушки, пастеризации, промывки и дозирования;

·         температурный контроль внутри шкафов управления, частотных приводов и электрощитового оборудования;

·         системы архивирования параметров, диспетчеризации, HMI/SCADA и аварийной сигнализации;

·         лабораторные, метрологические и сервисные задачи, где важна повторяемость измерения.

RTD, термопара и термистор: похожи только снаружи

Все три типа датчиков могут измерять температуру, поэтому в заявках и разговорах их иногда смешивают. Но принцип работы, точность, стоимость, рабочий диапазон и требования к подключению у них разные. Это как назвать автоматический выключатель, контактор и рубильник «штуками для электричества»: формально рядом, но проектировщик после такого вздохнет.

Практический вывод простой: если нужна высокая температура печи - часто смотрят в сторону термопары. Если нужен недорогой контроль внутри электронного устройства - может подойти термистор. Если нужна точная и стабильная промышленная температура в диапазонах, типичных для воды, воздуха, теплоносителя, подшипников и технологических агрегатов, RTD обычно выглядит наиболее разумно.

НСХ: почему Pt100 - это не просто «сто Ом и готово»

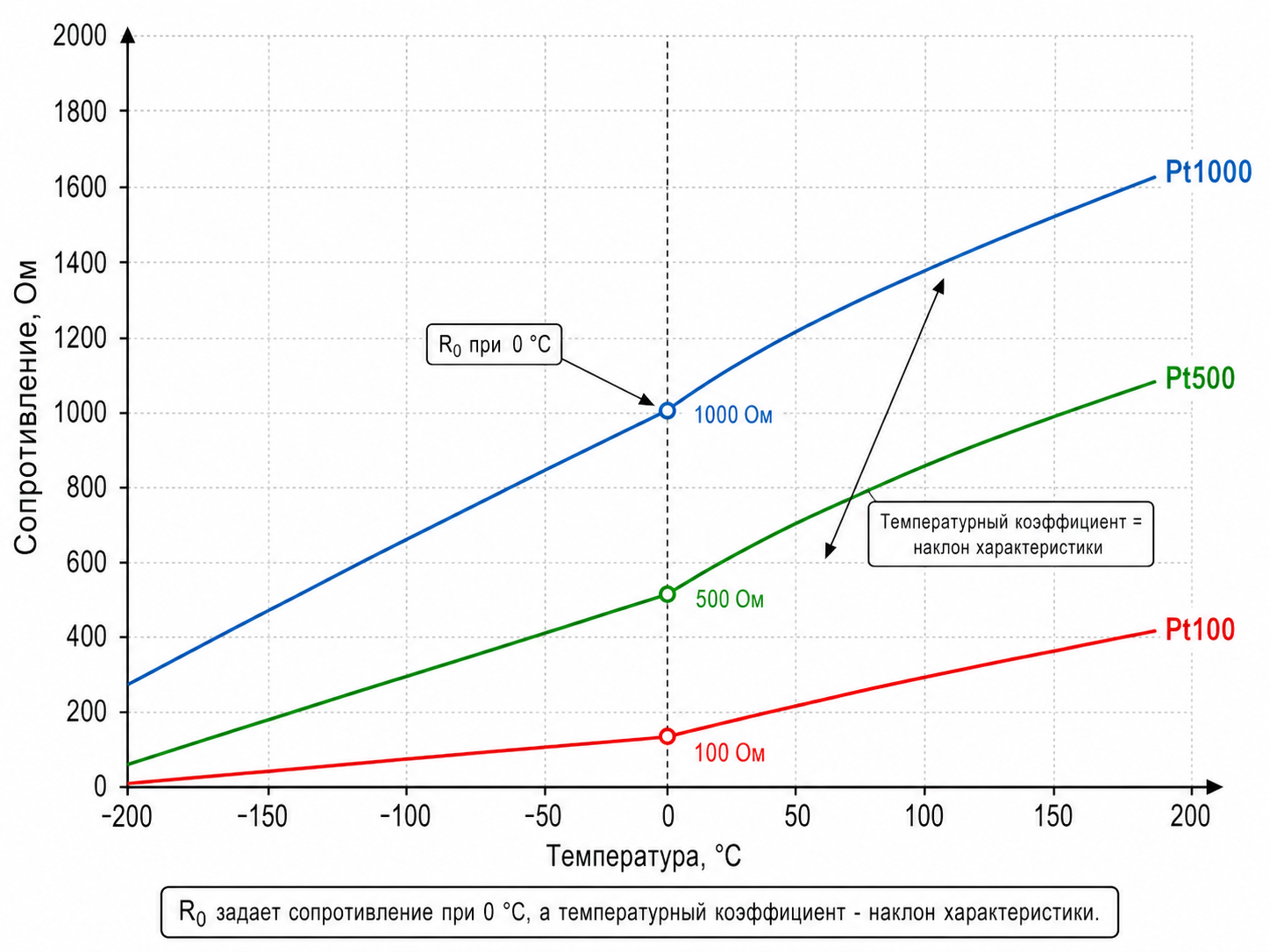

Ключевое понятие для термосопротивлений - номинальная статическая характеристика, или НСХ. Это зависимость между температурой и сопротивлением датчика. На практике она задается стандартами, таблицами и формулами. Именно по НСХ контроллер понимает, какое значение температуры соответствует измеренному сопротивлению.

Для платиновых RTD зависимость не является идеально прямой линией, хотя на инженерном уровне ее часто воспринимают как почти линейную. В положительной области температур применяется полиномиальная зависимость вида R(T) = R0 x (1 + A x T + B x T^2). Для отрицательных температур формула расширяется дополнительным членом. Коэффициенты зависят от принятой характеристики платины, например 3850 ppm/K или 3911 ppm/K.

Что означает R0

R0 - это номинальное сопротивление чувствительного элемента при 0 °C. Если датчик называется Pt100, его R0 равно 100 Ом. У Pt1000 - 1000 Ом. У Pt500 - 500 Ом. В старых и российских обозначениях встречаются также 50П, 100П, 50М, 100М и другие варианты.

Чем выше номинальное сопротивление, тем меньше влияние сопротивления соединительных проводов на результат измерения. Поэтому Pt1000 часто удобен для длинных кабельных линий и компактной электроники. Но выбор не сводится к правилу «чем больше, тем лучше»: нужно учитывать, какие типы датчиков поддерживает модуль ввода, какая схема заложена в проекте, какие требования к точности и каким способом будет выполняться диагностика.

Популярные обозначения термосопротивлений

Температурный коэффициент: 3850, 3911 и другие числа

В обозначениях и паспортах можно встретить 0,00385 1/°C, 0,385 %/°C или TCR 3850 ppm/K. В прикладном смысле это разные формы записи температурного коэффициента, который показывает, насколько изменяется сопротивление при изменении температуры. Для современных платиновых датчиков наиболее распространена характеристика Pt 3850. В российских проектах и старых спецификациях еще встречается Pt 3911.

Главное правило: датчик и измерительный вход должны «говорить на одном языке». Если в датчике фактически используется одна НСХ, а в ПЛК выбран другой тип, ошибка будет системной. Она не исчезнет после перезагрузки контроллера и не станет меньше от убедительного взгляда инженера на шкаф автоматики.

Точность и класс допуска: где прячутся реальные градусы

Класс допуска показывает, насколько сопротивление реального датчика может отличаться от идеальной характеристики. Обычно допуск задается формулой, зависящей от температуры. Чем дальше от 0 °C, тем шире допустимое отклонение.

Для платиновых RTD часто встречаются классы AA, A, B и C. В разных стандартах и паспортах могут использоваться альтернативные обозначения: 1/3 DIN, 1/2 DIN, Class B, F 0.15, W 0.3 и так далее. Поэтому при сравнении датчиков лучше смотреть не только на букву класса, но и на конкретную формулу допуска, диапазон температур и конструкцию чувствительного элемента.

Важно: класс допуска действует не всегда на всем заявленном рабочем диапазоне датчика. Например, датчик может физически выдерживать от -50 до +500 °C, но класс A гарантироваться только в более узком диапазоне. В паспорте это нужно читать внимательно. Слово «диапазон» в документации иногда означает «датчик не развалится», а не «будет измерять с указанной высокой точностью на всем интервале».

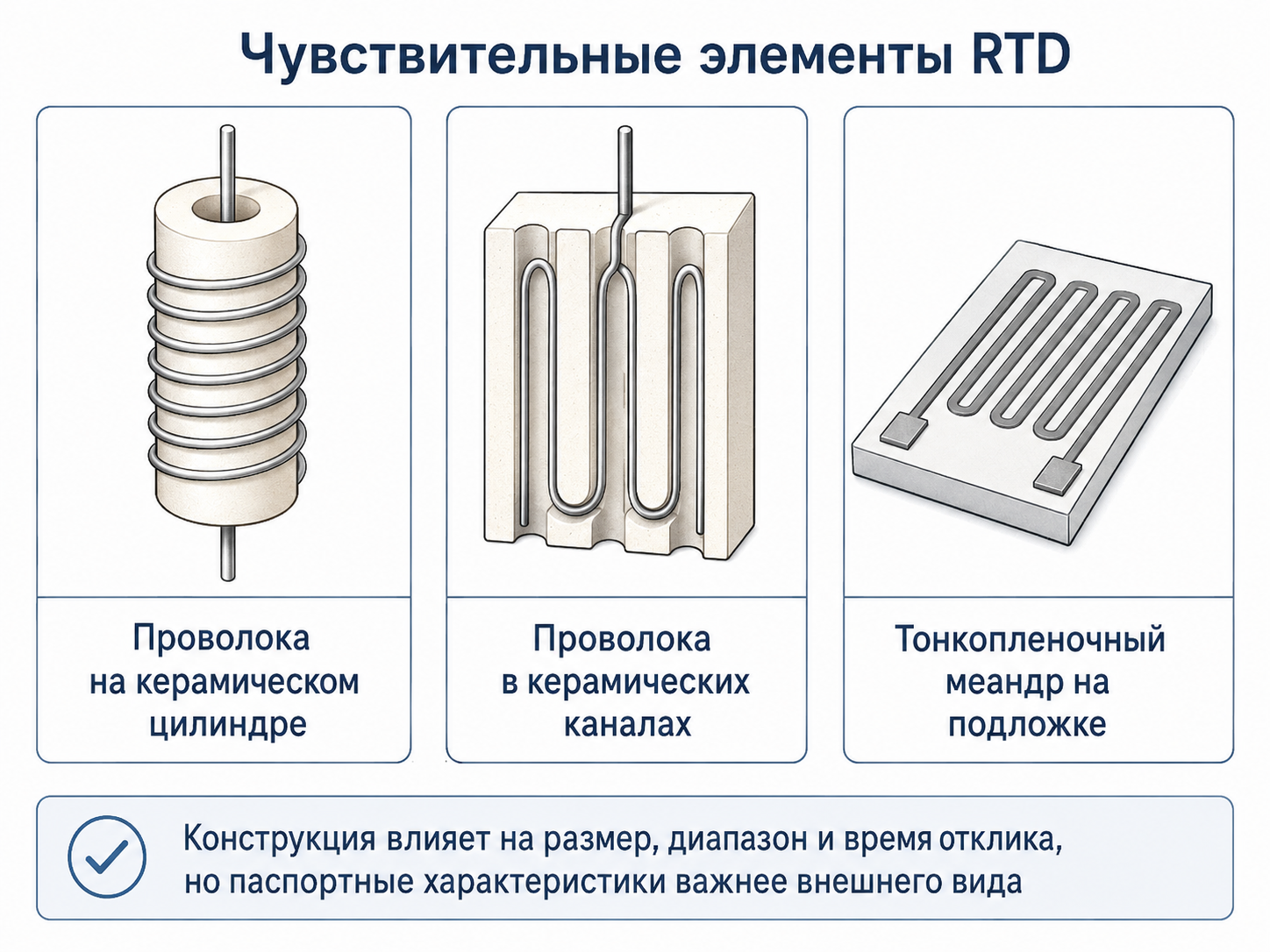

Конструкция RTD: намоточные и тонкопленочные датчики

По конструкции чувствительные элементы RTD чаще всего бывают намоточными или тонкопленочными. Оба варианта широко применяются, и оба могут быть качественными. Выбор зависит от размера, диапазона, стоимости, времени отклика и условий эксплуатации.

Намоточные датчики

Намоточный RTD изготавливается из тонкой металлической проволоки, размещенной на керамическом или стеклянном основании либо в каналах керамического элемента. Такая конструкция исторически считается надежной для широких температурных диапазонов. Намоточные элементы часто используют там, где важна стабильность при высоких температурах и расширенный рабочий диапазон.

Тонкопленочные датчики

Тонкопленочный RTD выполняется иначе: на керамическую подложку наносится тонкий металлический слой, из которого формируется токопроводящая дорожка - меандр. Сверху элемент защищается изолирующим слоем. Такая технология позволяет делать очень компактные датчики, в том числе с высоким номинальным сопротивлением, например Pt1000, Pt2000 и выше.

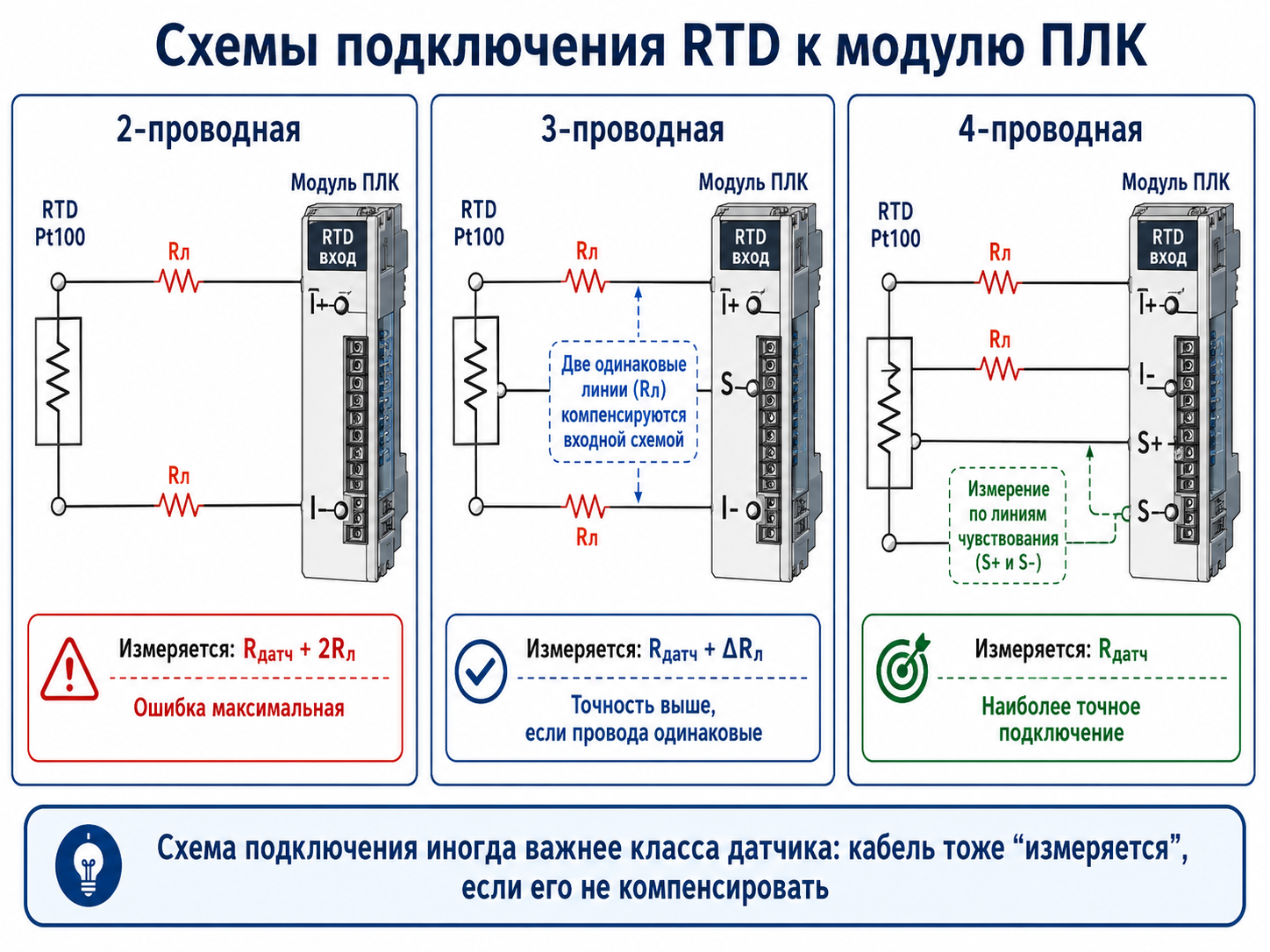

Схемы подключения RTD: 2, 3 и 4 провода

Термосопротивление измеряется по сопротивлению, поэтому сопротивление соединительных проводов неизбежно влияет на результат. Чем длиннее кабельная линия и чем ниже номинальное сопротивление датчика, тем заметнее ошибка. Для борьбы с этой ошибкой используют разные схемы подключения.

Почему Pt1000 часто удобнее на длинных линиях

У Pt100 изменение сопротивления составляет примерно 0,385 Ом на 1 °C для характеристики 3850 ppm/K. Если сопротивление линии добавит 0,8 Ом, это уже похоже на ошибку около двух градусов в простой 2-проводной схеме. У Pt1000 изменение сопротивления примерно в десять раз больше в абсолютных омах, поэтому та же добавка от проводов влияет на результат значительно меньше. Но это не отменяет правильной схемы подключения и совместимости с измерительным входом.

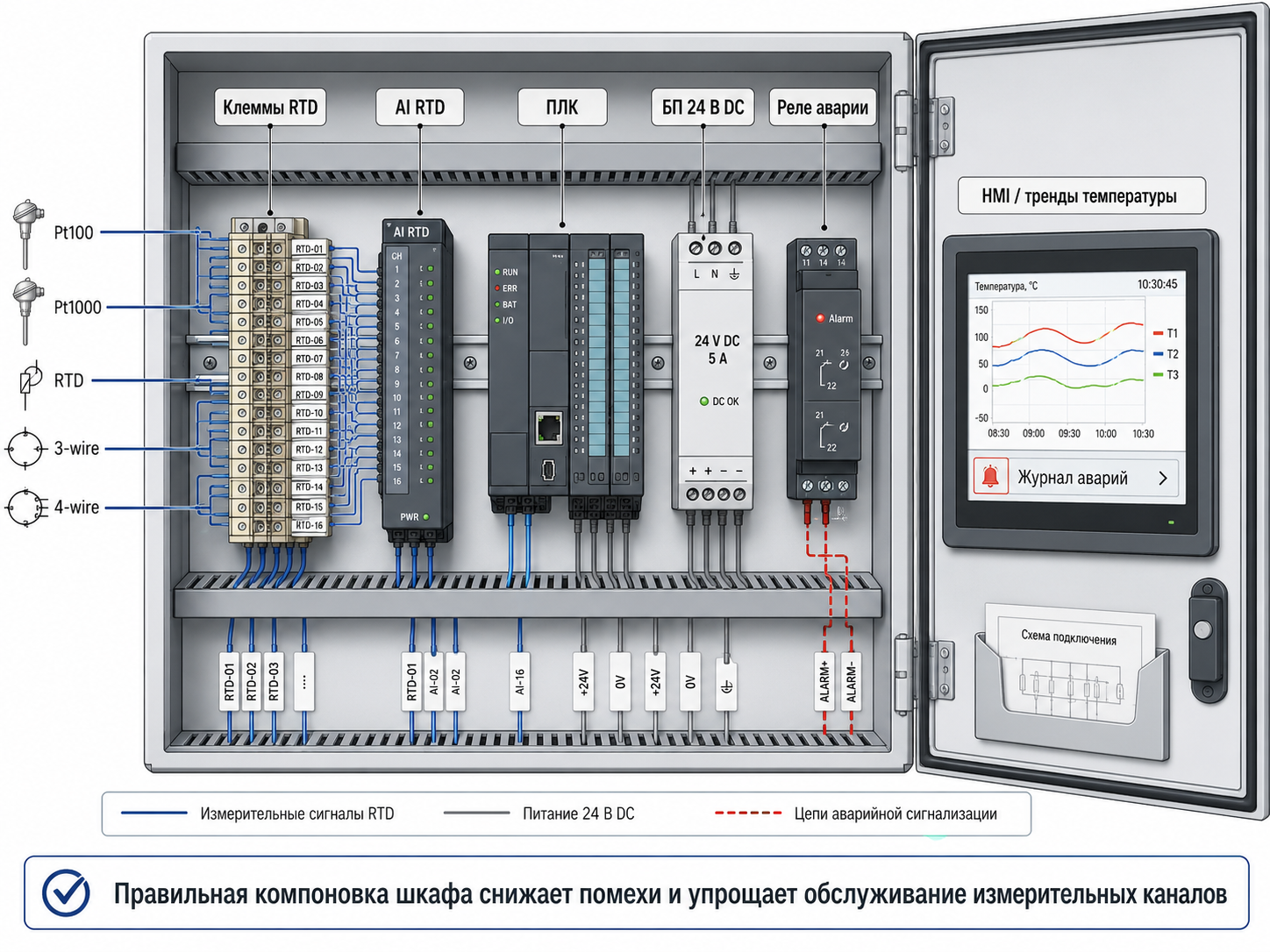

RTD в составе НКУ и АСУ ТП

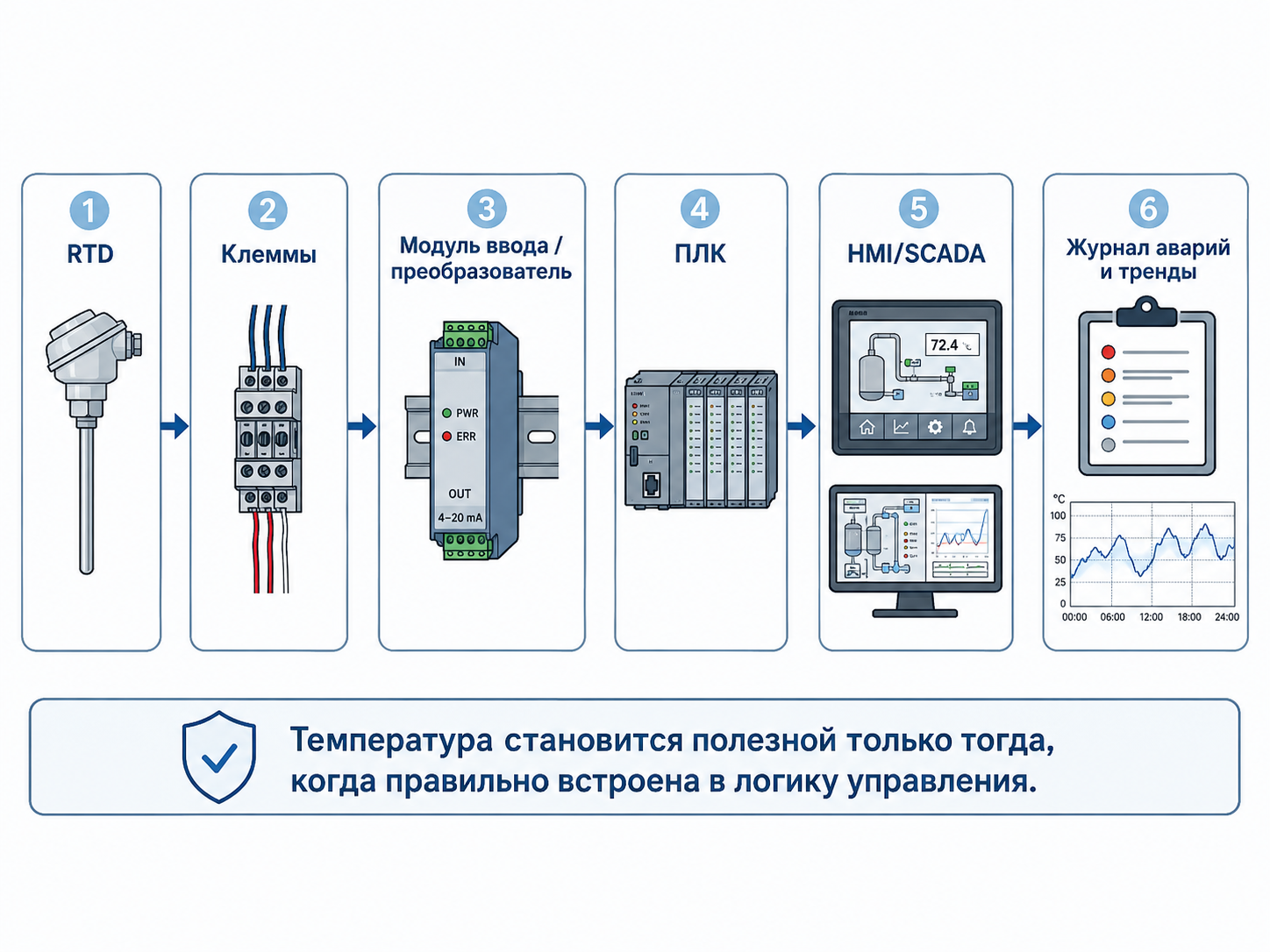

В реальном проекте термосопротивление редко живет само по себе. Обычно это часть измерительного канала: датчик, защитная гильза, кабель, клеммный ряд, модуль аналогового ввода или температурный преобразователь, ПЛК, HMI/SCADA, аварийная логика, архив и журнал событий. Ошибка в любом звене способна испортить результат.

Вариант 1. Прямое подключение к модулю ПЛК

Если модуль аналогового ввода поддерживает RTD, датчик можно подключить напрямую. В настройках канала выбирают тип датчика: Pt100, Pt1000, Ni100, Cu50 и т.д., схему подключения, диапазон, фильтрацию и диагностику обрыва. Такой вариант удобен для шкафов управления, где датчики находятся относительно близко, а проектировщик контролирует весь измерительный тракт.

Вариант 2. Нормирующий преобразователь 4-20 мА

Если датчик расположен далеко, есть сильные помехи или требуется унификация сигналов, рядом с датчиком или в клеммной коробке устанавливают преобразователь температуры. Он принимает RTD, выполняет линеаризацию и выдает стандартный токовый сигнал 4-20 мА. Для ПЛК это уже обычный аналоговый вход. Такой подход часто удобен на крупных объектах, где кабельные трассы длинные, а условия далеки от лабораторных.

Вариант 3. Температурный регулятор или локальный прибор

В небольших установках RTD может подключаться к отдельному температурному контроллеру, индикатору или регистратору. Это полезно, когда нужно локальное отображение, автономная сигнализация или независимая защита. Но даже в этом случае важно не забывать о типе датчика и схеме подключения: прибор не обязан угадывать, что монтажник имел в виду.

Что должна делать система управления с температурой

·         Отображать значение в понятном виде. На HMI/SCADA температура должна иметь единицы измерения, разумное количество знаков после запятой и нормальные подписи, а не загадочный тег TI_104_2.

·         Фильтровать шум без потери смысла. Слишком сильная фильтрация делает сигнал красивым, но запаздывающим. Слишком слабая - превращает тренд в нервную кардиограмму.

·         Контролировать аварийные уровни. Предупреждение, авария, блокировка и отключение должны иметь разные уставки, задержки и понятные сообщения оператору.

·         Архивировать тренды. Без архива сложно доказать, что температура росла постепенно, а не «вдруг все сломалось». Тренды особенно полезны для подшипников, сушильных процессов и теплообменников.

·         Диагностировать обрыв и КЗ. Обрыв датчика не должен отображаться как правдоподобная температура. Система должна явно показывать неисправность измерительного канала.

Практический блок: где и как применять термосопротивления

Пример 1. Температура подшипников электродвигателя

Для электродвигателей, вентиляторов, насосов и редукторов RTD часто используют как элемент ранней диагностики. Рост температуры подшипника может говорить о перегрузке, нарушении смазки, проблемах с центровкой, загрязнении или начинающемся разрушении узла. В такой задаче важно не просто вывести температуру на экран, а настроить предупредительные и аварийные пороги, задержки, тренды и журнал событий.

Для подшипников обычно важна повторяемость и корректный монтаж. Датчик должен действительно измерять температуру контролируемого узла, а не температуру воздуха рядом с ним. Кабель нужно защитить от вибрации, перегиба и механических повреждений. Лишний сантиметр свободы у кабеля иногда работает как маленький, но настойчивый вибростенд.

Пример 2. Трубопровод с теплоносителем

В трубопроводах датчик часто устанавливают через защитную гильзу. Это удобно для обслуживания: датчик можно заменить без вскрытия системы. Но гильза добавляет тепловую инерцию, а значит время отклика увеличивается. При неправильной длине погружения датчик может измерять не температуру потока, а температуру стенки или застойной зоны.

Для таких задач обращают внимание на материал гильзы, давление, скорость потока, длину погружения, наличие теплопроводной пасты, направление установки и доступность для обслуживания. Хороший датчик, вставленный в неправильно выбранную гильзу, - это как точный термометр, забытый на подоконнике: цифры есть, пользы мало.

Пример 3. Сушильная установка или технологический нагрев

В сушильных барабанах, печах, камерах нагрева и технологических линиях температура участвует в управлении качеством продукта. Здесь важны не только текущие градусы, но и динамика: скорость роста, перегрев, отклонение от уставки, связь с производительностью, вентиляцией и подачей материала. RTD может быть частью контура регулирования, системы сигнализации или технологического архива.

Если температура меняется быстро, нужно учитывать время отклика датчика, массу защитной арматуры и место установки. Иногда ошибка не в ПИД-регуляторе, а в том, что датчик «видит» процесс с опозданием. Регулятор нервничает, оператор нервничает, продукция тоже как будто не рада.

Пример 4. Контроль температуры внутри шкафа управления

В шкафах с частотными преобразователями, блоками питания, ПЛК и силовой автоматикой температура влияет на ресурс оборудования. Термосопротивление или другой температурный датчик может использоваться для включения вентиляции, сигнализации перегрева, ограничения режима работы или записи условий эксплуатации. Для таких задач важны место установки, воздушные потоки, тепловыделение оборудования и реальная загрузка шкафа.

Нюансы монтажа: что влияет на точность сильнее, чем кажется

Длина погружения и тепловой контакт

Чувствительный элемент должен находиться в зоне, температуру которой требуется измерить. В трубопроводе это значит достаточную глубину погружения в поток. На поверхности оборудования - хороший тепловой контакт. В гильзе - правильный диаметр, глубина и теплопроводная паста, если она предусмотрена конструкцией. Воздушный зазор между датчиком и гильзой работает как теплоизоляция. Система при этом честно показывает температуру, просто не ту, которую вы ожидали.

Кабель и электромагнитные помехи

Линии RTD желательно прокладывать отдельно от силовых кабелей, особенно от линий частотных преобразователей, контакторов и мощных двигателей. Для длинных трасс применяют экранированный кабель, правильное заземление экрана и аккуратную разводку в шкафу. Слабый измерительный сигнал не любит соседства с силовой коммутацией, как бухгалтер не любит фразу «мы потом донесем закрывающие документы».

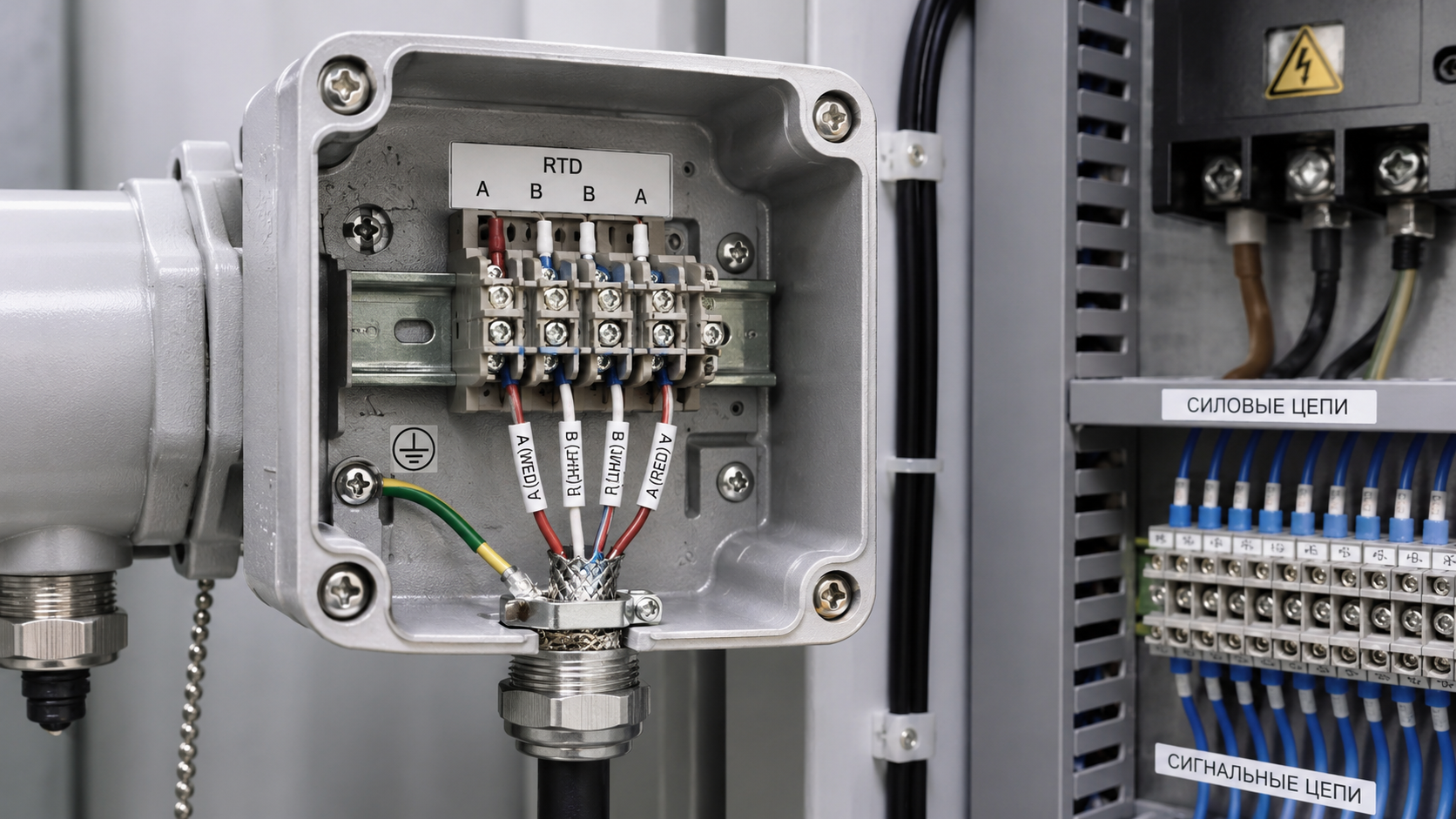

Клеммы, соединения и маркировка

Переходные клеммы, скрутки, разные материалы проводников и плохие контакты добавляют нестабильность. В 3-проводной схеме особенно важно, чтобы жилы имели одинаковое сопротивление и были подключены в правильные клеммы. При замене датчика нужно сохранять схему подключения, а не ориентироваться по принципу «было три провода, куда-нибудь три и заведем».

Самонагрев датчика

Чтобы измерить сопротивление RTD, прибор пропускает через него измерительный ток. Если ток слишком велик, чувствительный элемент немного нагревается сам. В большинстве промышленных приборов это учтено, но в самодельных схемах, нестандартных измерителях и лабораторных стендах самонагрев может стать заметной ошибкой.

Поверка, калибровка и замена

Если измерение используется для коммерческого учета, регламентированной безопасности или ответственного технологического контроля, вопрос поверки и калибровки нужно решать заранее. В остальных случаях все равно полезно иметь процедуру проверки: сравнение с эталонным датчиком, контроль показаний при известной температуре, проверка обрыва, короткого замыкания и правильности типа НСХ в настройках контроллера.

Типичные ошибки при выборе и подключении RTD

1.       Выбран только тип Pt100 без остальных параметров. В спецификации нет класса допуска, диапазона, длины, материала гильзы, схемы подключения и требований к среде.

2.       НСХ датчика не совпадает с настройкой прибора. Например, датчик одной характеристики подключили как другой тип. Ошибка будет постоянной и технологически неприятной.

3.       2-проводная схема использована на длинной линии. Сопротивление кабеля добавляется к сопротивлению датчика и дает завышенную температуру.

4.       Класс допуска прочитан без диапазона. На бумаге класс А, а в рабочей точке датчик уже фактически не обеспечивает эту точность.

5.       Гильза выбрана без учета процесса. Слишком массивная гильза замедляет отклик; неправильный материал не выдерживает среду; малая длина погружения дает ошибку.

6.       Кабель RTD проложен рядом с силовыми линиями. Помехи и наводки приводят к плавающим значениям, ложным авариям и бесконечному поиску «глюка ПЛК».

7.       Не настроена диагностика обрыва. При неисправности канал показывает непонятное значение вместо понятного аварийного сообщения.

8.       Снабжение покупает «аналог» только по внешнему виду. Резьба и длина совпали, а НСХ, класс допуска, диапазон или схема подключения - нет.

Как правильно сформулировать заявку на термосопротивление

Чтобы поставщик или инженер быстро подобрал корректное решение, в заявке лучше указать не одно слово «термодатчик», а полный набор параметров. Это экономит время, снижает риск пересогласований и помогает получить датчик, который действительно подойдет к объекту.

Мини-чек-лист перед закупкой

·         известна температура среды и требуемая точность в рабочем диапазоне;

·         выбран тип RTD и НСХ, совместимые с модулем ввода или преобразователем;

·         определена схема подключения и длина кабельной линии;

·         выбраны гильза, резьба, длина погружения и материал, подходящие к среде;

·         понятны требования к документам, поверке и маркировке;

·         в шкафу предусмотрены клеммы, экранирование, маркировка и диагностика;

·         в HMI/SCADA будут отображаться не только градусы, но и аварии измерительного канала.

Как ЭЛТЕКО применяет RTD в шкафах управления и АСУ ТП

Для производителя шкафов управления и систем АСУ ТП термосопротивление - это не отдельная позиция в спецификации, а часть измерительного канала. Поэтому при проектировании важно смотреть на всю цепочку: объект измерения, датчик, кабель, шкаф, модуль ввода, ПЛК, алгоритм, визуализацию и сервисное обслуживание.

ООО ИК «ЭЛТЕКО» занимается разработкой и сборкой низковольтных комплектных устройств, шкафов управления, систем автоматизации, диспетчеризации и промышленной визуализации. В проектах с контролем температуры мы подбираем не только датчики, но и структуру подключения: RTD-входы ПЛК, нормирующие преобразователи 4-20 мА, клеммные группы, защиту цепей, маркировку, архивирование трендов, уставки предупреждений и аварий.

Такой подход особенно важен для насосных станций, вентиляции, сушильных комплексов, линий нагрева, комбикормовых производств, водоподготовки, подшипниковых узлов и шкафов с частотными преобразователями. Температура должна не просто «где-то измеряться», а помогать управлять оборудованием, предупреждать аварии и объяснять оператору, что происходит.

Вывод: хороший RTD начинается не с покупки, а с правильного вопроса

Термосопротивления RTD ценят за точность, стабильность и удобную интеграцию в промышленную автоматику. Но хороший результат получается только тогда, когда выбран не просто «датчик Pt100», а полноценное решение: правильная НСХ, класс допуска, диапазон, схема подключения, гильза, кабель, модуль ввода и логика обработки в ПЛК.

Если датчик нужен для ответственного технологического процесса, насосной станции, шкафа управления, системы диспетчеризации или модернизации оборудования, лучше сразу рассматривать измерительный канал целиком. Так дешевле, чем потом искать причину ложных аварий, плавающих температур и споров между электриком, технологом и программистом ПЛК.
