1. Что называют тепловой автоматикой

Тепловая автоматика — это совокупность датчиков, контроллеров, исполнительных механизмов, защит, программных алгоритмов и средств диспетчеризации, которые управляют производством, передачей и потреблением тепловой энергии. Проще говоря, система сама решает, когда увеличить нагрев, уменьшить подачу теплоносителя, запустить резервный насос, остановить оборудование по аварии или сообщить оператору, что параметр вышел за допустимый диапазон.

В бытовом варианте тепловая автоматика может состоять из комнатного термостата и сервопривода клапана. На промышленном объекте это уже полноценная АСУ: шкаф управления, ПЛК, панели оператора, преобразователи частоты, десятки датчиков, архив параметров, связь с диспетчерской и сценарии аварийного останова.

Важно не путать автоматическое регулирование и защиту. Регулирование удерживает температуру, давление или расход около заданного значения. Защита переводит систему в безопасное состояние при перегреве, отсутствии циркуляции, аварии насоса, обрыве датчика, пропадании питания и других опасных событиях. У хорошего проекта эти функции согласованы, но не смешаны в одну туманную надпись «авария».

2. Задачи и принцип работы

Что должна делать система

• поддерживать температуру воздуха, воды или теплоносителя в заданном диапазоне;
• изменять тепловую мощность по наружной температуре, расписанию, загрузке здания или технологическому режиму;
• управлять насосами, регулирующими клапанами, котлами, электрическими нагревателями, вентиляторами и теплообменниками;
• обеспечивать очередность работы основного и резервного оборудования;
• контролировать давление, расход, перепад, уровень, состояние фильтров и наличие циркуляции;
• предотвращать перегрев, замораживание, сухой ход, кавитацию и работу оборудования без необходимых разрешающих условий;
• вести архив, журнал событий и понятную диагностику;
• передавать данные в BMS, SCADA или удалённую диспетчерскую.

Как работает замкнутый контур

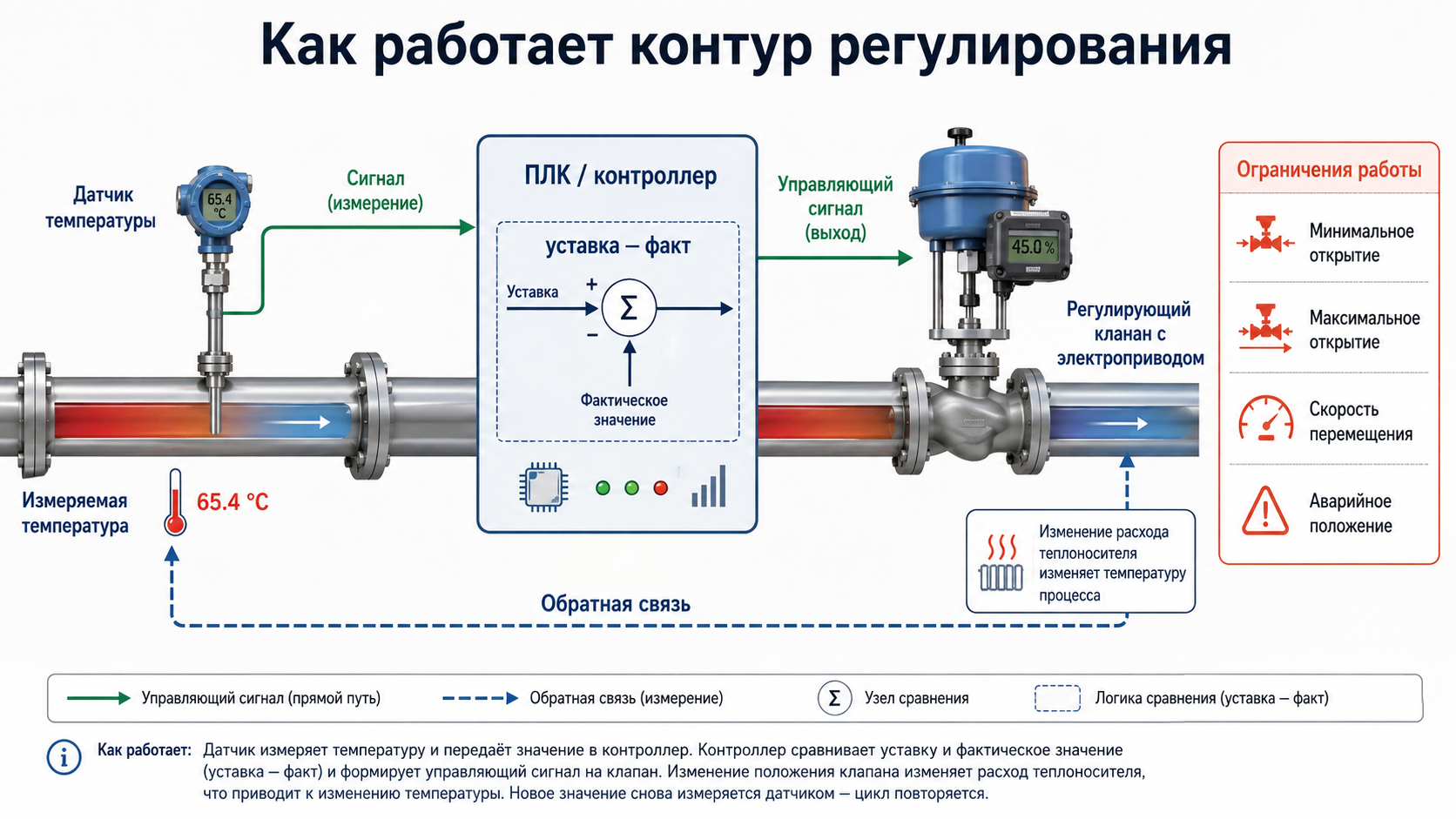

Большинство систем строится по принципу обратной связи. Датчик измеряет фактическое значение, контроллер сравнивает его с уставкой, вычисляет отклонение и формирует команду исполнительному механизму. После изменения положения клапана, частоты насоса или мощности нагревателя параметр снова измеряется. Цикл повторяется непрерывно.

Например, при снижении температуры подачи ниже расчётной контроллер приоткрывает регулирующий клапан первичного контура. Температура начинает расти. По мере приближения к уставке клапан закрывается плавнее, чтобы не получить перерегулирование. Если датчик расположен неудачно или клапан выбран «на глаз», система будет раскачиваться — температура вверх, клапан вниз, оператор нервничает. Физику процесса настройками не отменить.

3. Из чего состоит система тепловой автоматики

Конкретный состав зависит от объекта, но архитектура почти всегда включает четыре уровня: измерение, управление, исполнение и представление информации.

Датчики температуры

Для водяных систем применяют накладные, погружные и канальные датчики. На точность влияет не только класс чувствительного элемента, но и место установки, глубина погружения, качество теплового контакта, длина гильзы, теплоизоляция и помехоустойчивость линии. Дорогой датчик на плохо выбранном месте остаётся дорогим датчиком на плохо выбранном месте.

В проектах встречаются термосопротивления Pt100/Pt1000, термисторы NTC, термопары, а также датчики с унифицированным выходом 4–20 мА, 0–10 В или цифровым интерфейсом. Выбор зависит от диапазона, требуемой точности, длины линии, электромагнитной обстановки и возможностей контроллера.

Датчики давления, перепада и расхода

Давление контролируют для защиты оборудования и оценки гидравлического режима. Перепад давления применяют для поддержания режима насосной группы, контроля загрязнения фильтров или работы теплообменника. Расход нужен там, где необходимо доказать наличие циркуляции, вести учёт или регулировать процесс по фактической подаче.

Клапаны и приводы

Регулирующий клапан — один из ключевых элементов. Его выбирают по расходу, перепаду давления, пропускной способности, характеристике и допустимому давлению. Слишком крупный клапан большую часть времени работает около закрытого положения, где регулирование получается грубым и нестабильным. Слишком маленький не обеспечит требуемую мощность.

Привод выбирают по усилию, времени хода, типу управляющего сигнала и безопасному положению при потере питания. Для критичных контуров предусматривают пружинный возврат или отдельный алгоритм закрытия. Положение «как-нибудь останется» в аварийной логике не считается.

4. Виды и уровни автоматизации

По назначению

• автоматика отопления — управление температурой подачи, смесительными узлами, насосами и зонами здания;
• автоматика горячего водоснабжения — стабилизация температуры ГВС, рециркуляция, защита от перегрева;
• автоматика ИТП — управление теплообменниками, насосами, подпиткой, давлением и учётом;
• автоматика котельной — каскад котлов, горелки, насосные группы, дымоудаление, газовые и технологические защиты;
• автоматика вентиляции — нагрев и охлаждение воздуха, защита калорифера, управление вентиляторами, заслонками и рекуперацией;
• технологическая тепловая автоматика — печи, сушильные камеры, теплоносители, термостаты, теплообменные и нагревательные установки.

По сложности

Рост уровня автоматизации не означает, что нужно обязательно покупать «самый умный» контроллер. Система должна соответствовать реальной задаче. Для одного радиатора ПЛК с SCADA будет художественным переосмыслением бюджета. Для промышленной котельной один комнатный термостат — уже другой жанр, ближе к рискованному эксперименту.

5. Основные алгоритмы регулирования

Погодозависимое регулирование

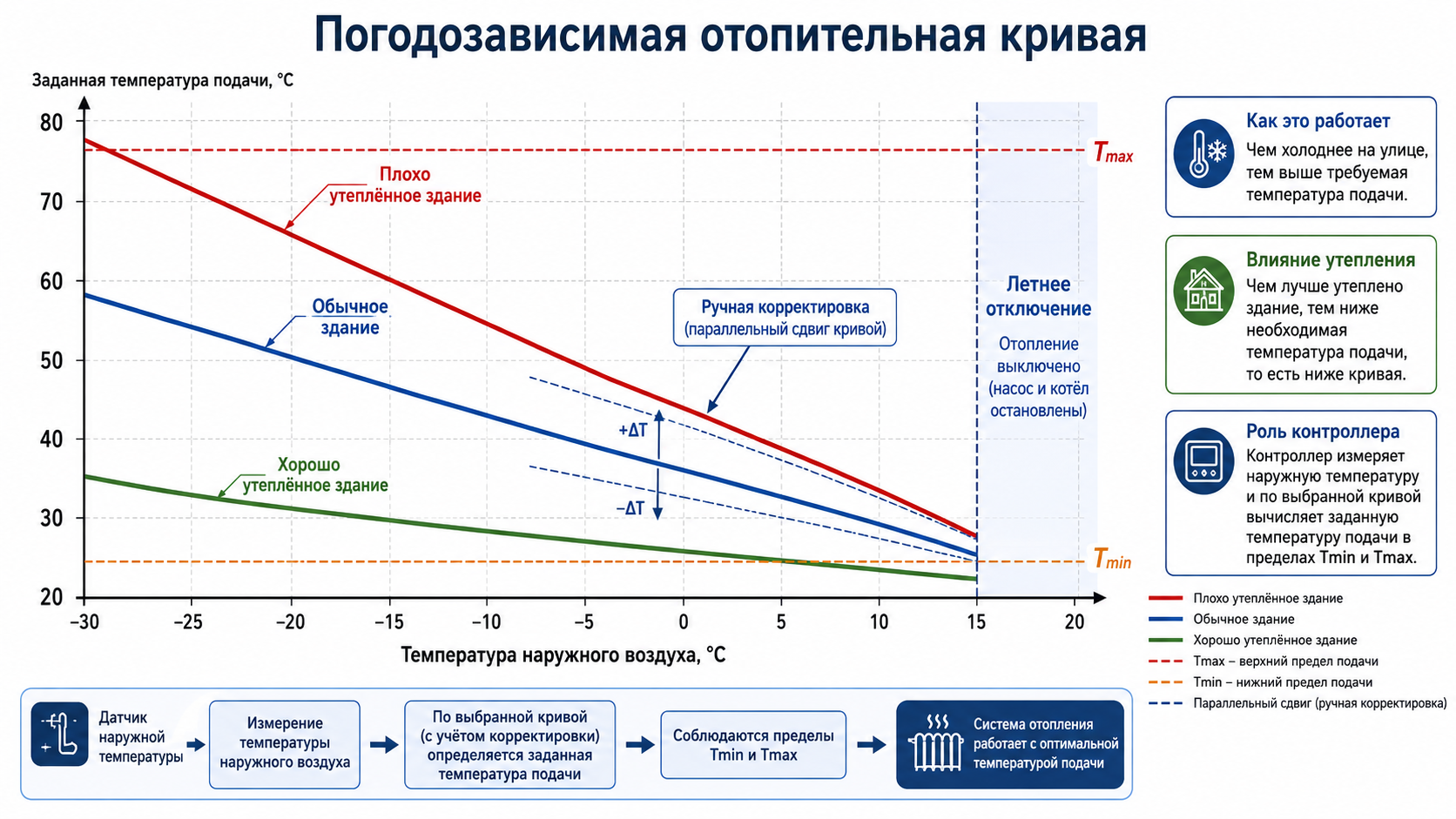

При похолодании наружного воздуха система повышает расчётную температуру подачи, при потеплении — снижает. Зависимость задают отопительной кривой. На практике важны не только две точки графика, но и минимальная и максимальная уставки, ограничение температуры обратного трубопровода, режимы межсезонья, ночное снижение и реакция на внутренние теплопоступления.

ПИД-регулирование без магии

ПИД-регулятор полезен, когда объект инерционный, а исполнительный механизм допускает плавное управление. Но автоматическая настройка не исправляет неверный датчик, завышенный клапан, недостаточный расход или задержки связи. Сначала проверяют физику и монтаж, затем настраивают коэффициенты.

Для тепловых систем часто достаточно ПИ-регулятора: пропорциональная часть быстро реагирует на ошибку, интегральная устраняет длительное смещение. Дифференциальная часть применяется осторожно, потому что шум измерения может превратить полезный сигнал в нервную реакцию исполнительного механизма.

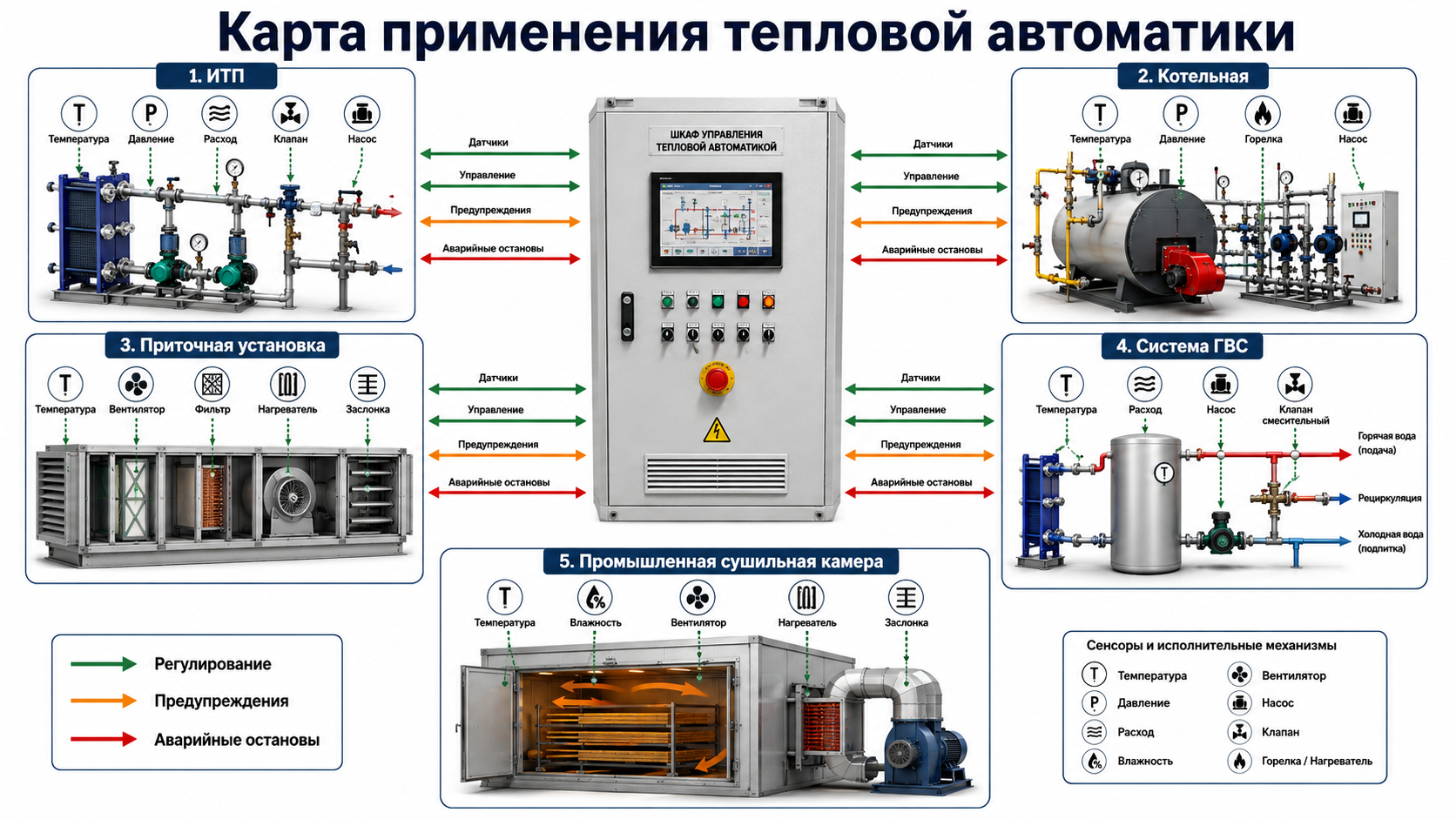

6. Где применяется тепловая автоматика

Системы отопления зданий

Автоматика управляет температурой подачи, насосами, зональными клапанами и расписаниями. На объектах с разными режимами работы — офисами, складами, производственными помещениями — зоны желательно разделять. Иначе одно помещение перегревается, второе недогревается, а средняя температура в отчёте выглядит вполне прилично.

Горячее водоснабжение

Главные задачи — удержание температуры ГВС, управление рециркуляцией, защита от перегрева и контроль работы теплообменника. Для быстродействующих контуров особенно важны правильный клапан, корректное место установки датчика и ограничение скорости изменения управляющего сигнала.

Котельные

В котельных автоматика обеспечивает каскадное включение теплогенераторов, управление насосами и горелками, контроль тяги, давления, температуры, пламени и аварийных сигналов. Регулирующий контроллер не заменяет специализированную автоматику безопасности горелки и обязательные аппаратные защиты.

Вентиляция и воздушное отопление

Здесь тепловой контур связан с воздушным. Система регулирует температуру приточного воздуха или помещения, управляет водяным либо электрическим нагревателем, контролирует вентилятор и положение заслонок. Для водяного калорифера обязательна защита от замораживания: датчик обратной воды, термостат по воздуху, предварительный прогрев, открытие клапана и останов вентилятора по аварийному сценарию.

Промышленные процессы

Сушильные камеры, печи, теплообменные установки, ёмкости с рубашкой, линии мойки и подготовки растворов требуют более жёсткой привязки к технологии. Здесь важны градиенты нагрева, равномерность температуры, выдержка по времени, рецепты, блокировки дверей и охлаждения, а также прослеживаемость параметров партии.

7. Автоматизация ИТП с теплообменниками

Индивидуальный тепловой пункт — один из самых типичных объектов тепловой автоматики. Через теплообменники он передаёт энергию из внешней тепловой сети во внутренние контуры здания. Автоматика должна согласовать медленную тепловую инерцию здания с быстрыми изменениями расхода, температуры и давления.

Контур отопления

• измерение наружной температуры, температуры подачи и обратного трубопровода;
• формирование уставки подачи по отопительной кривой;
• ПИ- или ПИД-регулирование клапана первичного теплоносителя;
• управление рабочим и резервным циркуляционными насосами;
• поддержание перепада давления частотным приводом;
• ограничение температуры обратного теплоносителя при наличии такого требования;
• летний режим и периодические профилактические пуски насосов.

Контур ГВС

• быстрое поддержание температуры после теплообменника;
• контроль рециркуляции и температуры обратной линии;
• ограничение максимальной температуры;
• переключение насосов по наработке и аварии;
• предупреждение о неисправности датчиков и недостаточной тепловой мощности.

Основной и резервный насос

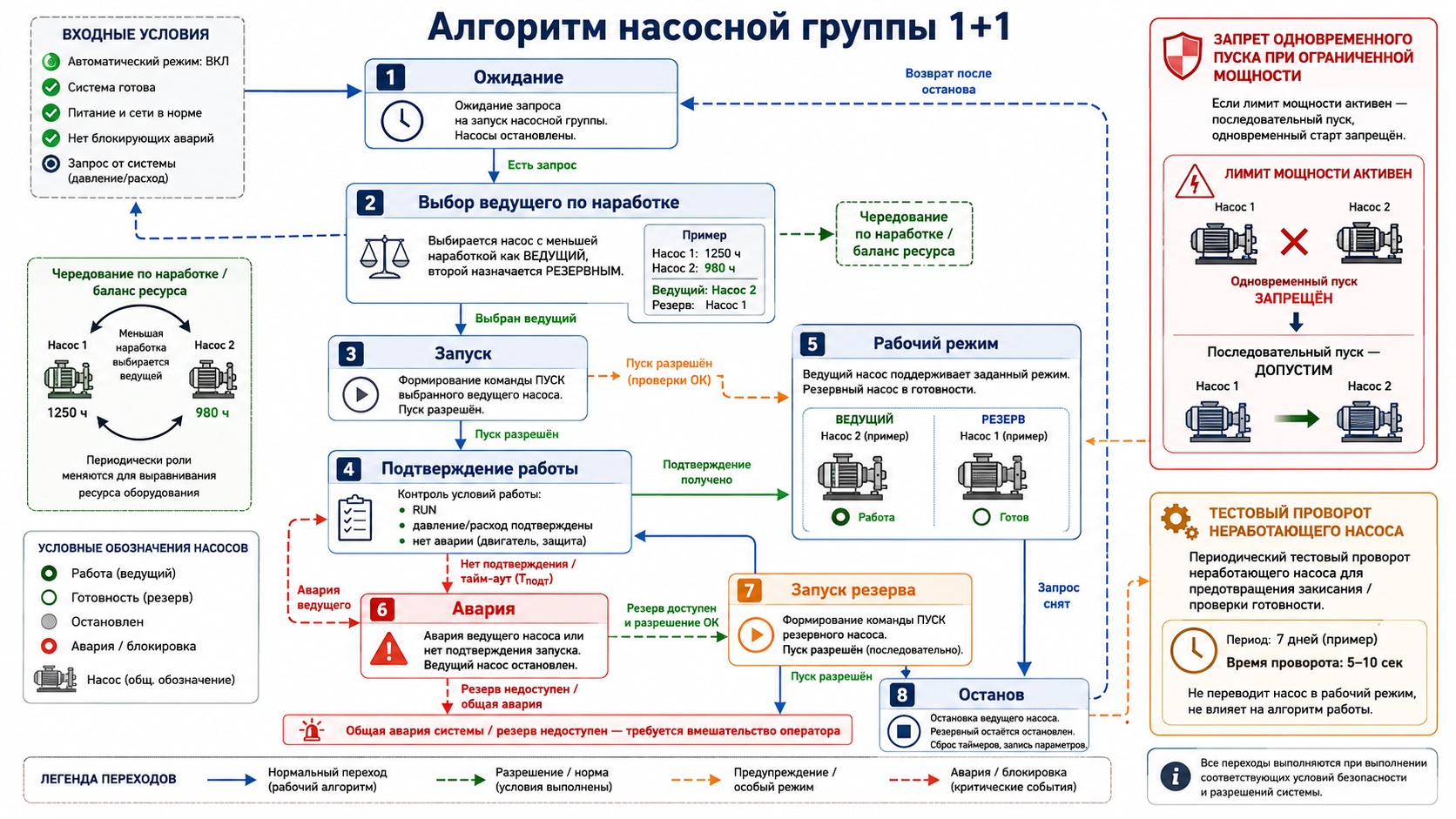

Правильный алгоритм учитывает готовность насосов, состояние автоматов, обратную связь пускателя или ПЧ, давление/расход после запуска, минимальное время работы и задержку повторного пуска. Переключение только по команде «пуск» недостаточно: контактор может включиться, а насос — не создать циркуляцию.

Аварийные сценарии ИТП

• перегрев подачи или ГВС — закрытие регулирующего клапана, сигнал оператору;
• обрыв датчика — переход на безопасную резервную стратегию или останов соответствующего контура;
• нет циркуляции — останов нагрева и запуск резервного насоса;
• низкое давление — запрет пуска или отключение насосов по принятой технологии;
• пропадание питания — перевод приводов в заданное безопасное положение;
• восстановление питания — контролируемый запуск с задержками, а не одновременный «старт всего шкафа».

8. Шкаф управления тепловой автоматикой

Шкаф управления объединяет силовую часть, контроллер, интерфейс оператора, цепи датчиков и исполнительных механизмов. Его состав формируют по функциональной схеме и перечню сигналов, а не по принципу «что поместилось на DIN-рейку».

Типовой состав

• вводной аппарат, защита от перенапряжений и распределение питания;
• автоматические выключатели, контакторы, реле и устройства защиты двигателей;
• источники питания 24 В DC с резервом мощности;
• ПЛК или специализированный контроллер, модули аналоговых и дискретных сигналов;
• преобразователи частоты насосов и вентиляторов;
• промежуточные реле, развязка и защитные элементы цепей КИПиА;
• панель оператора, сетевое оборудование и интерфейсные преобразователи;
• клеммные ряды, PE-шина, экранирующие зажимы и маркировка;
• обогрев, вентиляция или кондиционирование шкафа при необходимости.

Компоновка

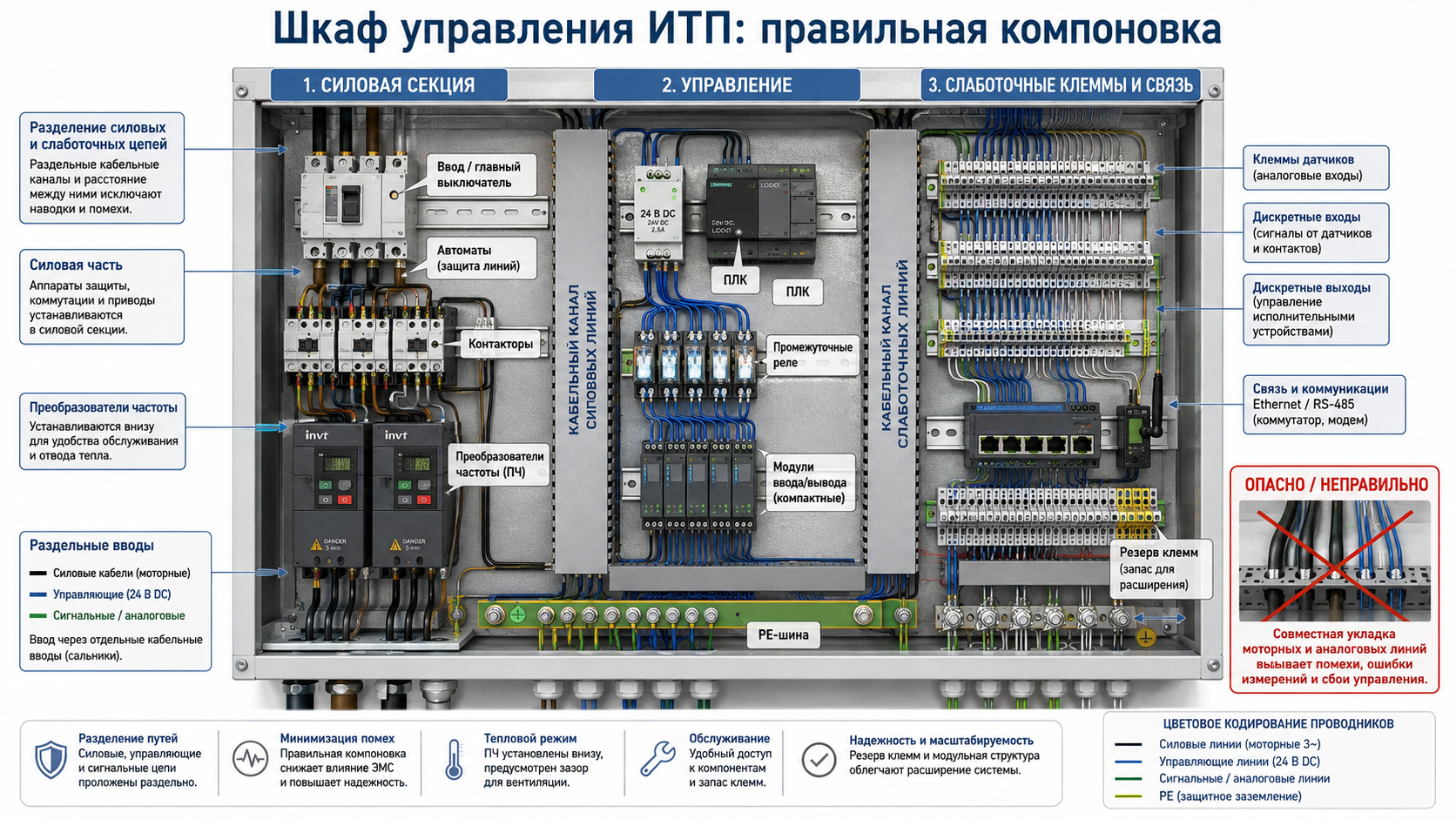

Силовые и слаботочные цепи разделяют физически. Аналоговые сигналы прокладывают отдельно от кабелей двигателей и выходов ПЧ. Экраны кабелей подключают по принятой концепции заземления, а не оставляют свернутыми «на всякий случай». В шкафу предусматривают резерв по клеммам, модулям I/O и свободному пространству — разумный, а не бесконечный.

Ручной режим

Ручное управление нужно для обслуживания и аварийного восстановления, но оно не должно отменять критические защиты. Переключатель «Ручной» не даёт насосу права работать без воды, а нагревателю — без потока. Правильный ручной режим меняет источник команды, но сохраняет необходимые блокировки.

9. Диспетчеризация и обмен данными

Для небольшого объекта достаточно локальной панели. На распределённых объектах тепловую автоматику интегрируют в SCADA или BMS. Оператор видит мнемосхемы, тренды, аварии, состояние связи и наработку оборудования. Главное — не количество экранов, а качество информации.

Что полезно передавать наверх

• фактические значения и уставки температур, давления, расхода и перепада;
• команды, состояния и аварии насосов, клапанов, котлов и нагревателей;
• режимы «Авто / Ручной / Дистанционный», расписания и активный сценарий;
• причины блокировки и условия, которые не выполнены для пуска;
• наработка, число пусков и сервисные предупреждения;
• архив трендов до и после аварии.

Сообщение «Авария 17» экономит место на экране и время разработчика, но не время эксплуатационщика. Диагностика должна отвечать минимум на три вопроса: что произошло, почему система так решила и что сейчас заблокировано.

10. Как проектируют тепловую автоматику

Исходные данные

Перед разработкой нужны технологическая схема, расчётные температуры и расходы, гидравлические данные, характеристики оборудования, режимы работы, требования к резервированию, перечень интерфейсов и сценарии аварий. Если исходных данных нет, автоматика не становится гибкой — она становится основанной на догадках.

Этапы разработки

• Обследование объекта и сбор исходных данных.
• Разработка функциональной схемы и перечня контролируемых параметров.
• Описание алгоритмов, режимов, блокировок и аварийных реакций.
• Подбор датчиков, клапанов, приводов, ПЛК, ПЧ и силовой аппаратуры.
• Формирование перечня входов/выходов и карты обмена.
• Разработка электрических схем, компоновки шкафа и кабельного журнала.
• Программирование ПЛК, HMI и диспетчеризации.
• Сборка шкафа и заводские испытания FAT.
• Монтаж, пусконаладка и комплексное опробование SAT.
• Передача исполнительной документации и обучение персонала.

Документы, которые действительно нужны

• функциональная схема автоматизации;
• схемы электрические принципиальные и подключения;
• перечень сигналов I/O и таблица уставок;
• описание алгоритмов и причинно-следственная матрица;
• компоновка шкафа и спецификация;
• кабельный журнал и планы размещения датчиков;
• руководство оператора и инструкция по обслуживанию;
• протоколы FAT/SAT и ведомость замечаний.

11. Монтаж и пусконаладка

Нюансы монтажа датчиков

• погружной датчик устанавливают в потоке, а гильзу подбирают по диаметру трубопровода и глубине погружения;
• накладной датчик прижимают к очищенной поверхности и теплоизолируют от окружающего воздуха;
• датчик наружной температуры защищают от прямого солнца, локальных источников тепла и выбросов вентиляции;
• датчики давления подключают с учётом импульсных линий, запорной арматуры и возможности обслуживания;
• сигнальные кабели маркируют с двух сторон и проверяют до подключения к модулю.

FAT: проверка до выезда на объект

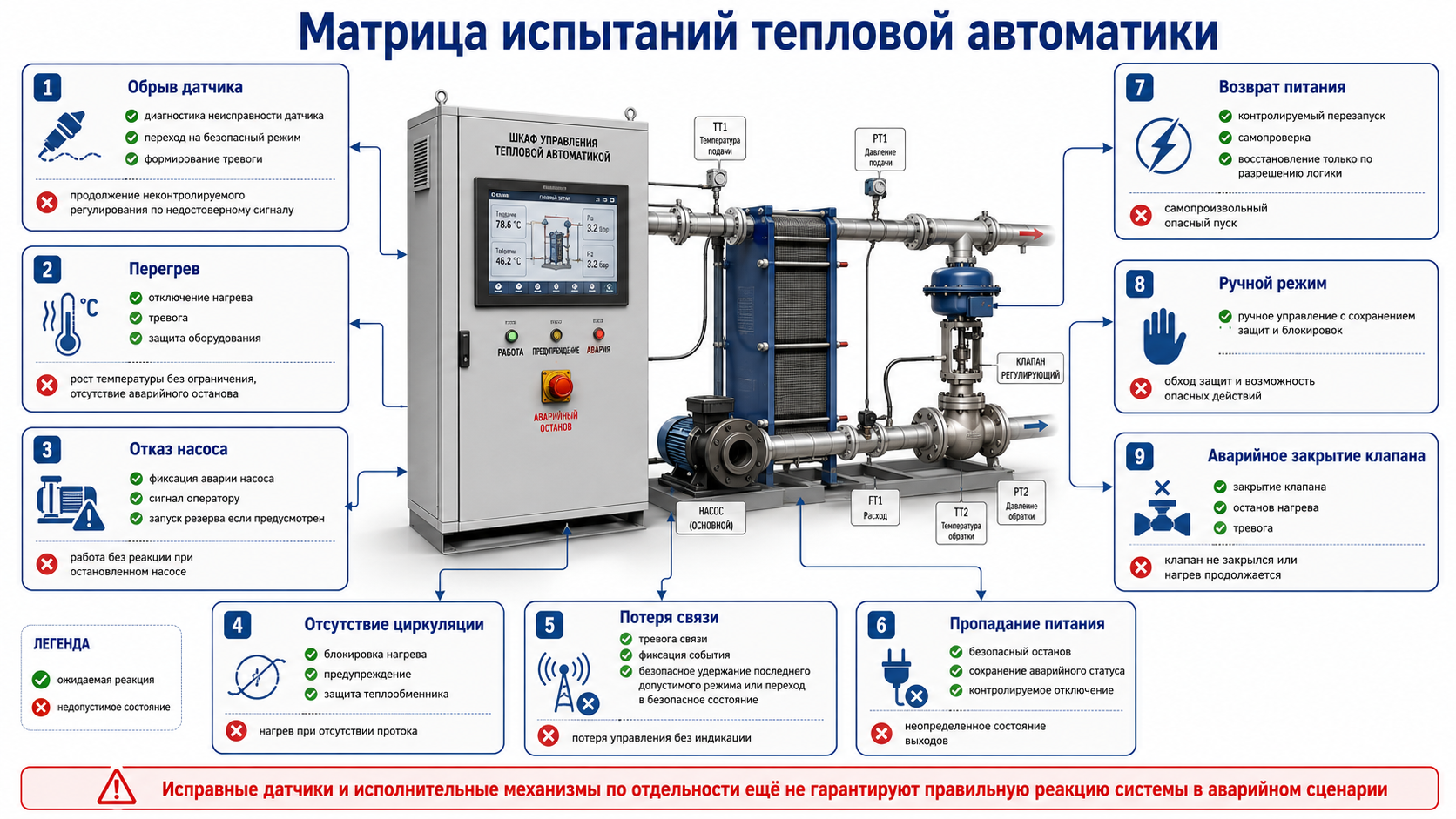

На заводских испытаниях проверяют сборку, питание, цепи защиты, имитацию входных сигналов, работу выходов, алгоритмы, HMI, архив, связь и аварийные сценарии. Чем больше ошибок найдено в цехе, тем меньше времени уходит на объекте, где рядом уже работают монтажники, технологи и чья-то очень важная пусковая дата.

SAT и комплексное опробование

На объекте проверяют не только отдельные сигналы, но и совместную работу системы: реальное направление клапана, обратную связь насосов, фактический расход, реакцию на пропадание датчика, аварийное закрытие, восстановление питания и переход на резерв. После этого настраивают регуляторы по трендам, а не по субъективному ощущению «вроде стало плавнее».

ц

12. Типичные ошибки

13. Практические примеры

Пример 1. Небольшой ИТП административного здания

Контроллер получает температуру наружного воздуха, подачи и обратного трубопровода. По отопительной кривой рассчитывает уставку подачи, управляет клапаном и двумя циркуляционными насосами. Насосы чередуются по наработке, резерв запускается при отказе рабочего. На панели отображаются режимы, тренды и причины блокировки.

Пример 2. Приточная установка с водяным калорифером

Перед запуском вентилятора автоматика открывает клапан и прогревает калорифер. После подтверждения температуры обратной воды разрешается пуск вентилятора. В работе ПИ-регулятор поддерживает температуру приточного воздуха. При угрозе замораживания вентилятор останавливается, наружная заслонка закрывается, клапан открывается, а насос калорифера продолжает циркуляцию.

Пример 3. Система ГВС с переменным водоразбором

Температура после теплообменника меняется быстрее, чем в отопительном контуре. Поэтому применяют быстродействующий датчик, правильно рассчитанный клапан и ограничение скорости управляющего воздействия. Рециркуляционный насос работает по расписанию и температуре обратной линии. При отказе датчика контур переводится в безопасное состояние.

Пример 4. Промышленная сушильная камера

ПЛК управляет этапами: продувка, разогрев, выдержка, снижение температуры и охлаждение. Для каждого рецепта задаются уставки, скорости изменения и времена выдержки. Нагрев блокируется без вентиляции, при открытой двери или отказе датчика. Архив позволяет подтвердить фактический режим обработки партии.

14. Эксплуатация и обслуживание

Тепловая автоматика не относится к оборудованию, которое можно один раз настроить и забыть. Датчики стареют, клапаны загрязняются, гидравлика меняется после ремонта, а расписание здания перестаёт соответствовать реальной загрузке.

Что проверять регулярно

• достоверность показаний датчиков и их сравнение с эталонным прибором;
• ход клапанов, направление действия и отсутствие заклинивания;
• состояние насосов, фильтров, ПЧ и обратных связей;
• архив аварий и повторяющиеся предупреждения;
• настройки отопительной кривой и ПИ/ПИД-регуляторов;
• резервирование, тестовый пуск и равномерность наработки;
• актуальность программных резервных копий и документации;
• работу после пропадания и восстановления питания.

Полезный признак хорошей эксплуатации — оператор замечает ухудшение по трендам до того, как система окончательно уйдёт в аварию. Для этого тренды должны храниться, а предупреждения — быть осмысленными.

15. Экономический эффект: откуда он берётся

Автоматика не создаёт тепло и не повышает КПД оборудования сама по себе. Экономический эффект возникает, когда система уменьшает перегрев, снижает температуру подачи в тёплую погоду, отключает оборудование в нерабочие часы, согласует производительность насосов с реальной нагрузкой и своевременно выявляет неисправности.

Оценивать эффект корректнее по базовому периоду с учётом наружной температуры, графика работы и изменения загрузки. Простое сравнение двух счетов за разные зимы может дать красивый, но технически бесполезный результат. На крупных объектах дополнительно анализируют удельное потребление, градусо-сутки, часы работы, пики мощности и качество поддержания микроклимата.

При технико-экономической оценке учитывают стоимость оборудования и разработки, монтаж, пусконаладку, сервис, снижение энергопотребления, предотвращённые простои и ресурс насосов, клапанов и нагревателей. Иногда главная выгода — не проценты в платёжке, а отсутствие аварийного размораживания калорифера или остановки технологической линии.

16. Нормативная и научная основа

Проект тепловой автоматики должен учитывать требования технологического задания, действующих сводов правил, стандартов проектной документации, требований электробезопасности, пожарной безопасности и документации производителей оборудования. Перечень применимых документов зависит от типа объекта и стадии проекта.

Ключевые источники

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (с изменениями). Раздел 11 посвящён электроснабжению и автоматизации систем ОВК. Источник
• ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах». Источник
• ГОСТ 21.408-2013 «Правила выполнения рабочей документации автоматизации технологических процессов». Источник
• ISO 52120-1:2021. Energy performance of buildings — Contribution of building automation, controls and building management. Источник
• ASHRAE Guideline 36-2024. High-Performance Sequences of Operation for HVAC Systems. Источник
• Taheri S., Hosseini P., Razban A. Model predictive control of HVAC systems: a state-of-the-art review. Journal of Building Engineering, 2022, 60, 105067. Источник
• Afram A., Janabi-Sharifi F. Theory and applications of HVAC control systems — A review of model predictive control. Building and Environment, 2014, 72, 343–355. Источник

Международные документы и научные обзоры показывают общую тенденцию: эффективность автоматики определяется не количеством функций, а качеством последовательностей управления, устойчивостью регулирования, диагностикой и достоверностью данных. Продвинутые методы, включая предиктивное управление, полезны там, где есть модель, прогнозы и ресурсы для сопровождения; на большинстве объектов правильно настроенный классический контур даёт больше пользы, чем сложный алгоритм на слабой измерительной базе.

17. Ответы на частые вопросы

Можно ли установить автоматику на существующую систему?

Да, но сначала требуется обследование. Нужно проверить состояние клапанов, насосов, датчиковых гильз, электропитания и возможность безопасного управления. Иногда модернизация ограничивается контроллером и датчиками, иногда требует замены исполнительных механизмов и переработки шкафа.

Чем ПЛК лучше обычного термостата?

ПЛК нужен, когда много сигналов, режимов, насосов, аварий и связей. Он позволяет реализовать последовательности, резервирование, архив и диспетчеризацию. Для простого локального контура специализированный термостат может быть дешевле и рациональнее.

Нужен ли частотный преобразователь на насосе?

Не всегда. Он оправдан, когда требуется регулировать расход или перепад, снизить пусковые нагрузки, обеспечить плавность и адаптацию к переменному режиму. При постоянной нагрузке и корректно подобранном насосе экономический эффект может быть ограничен.

Можно ли управлять системой через интернет?

Технически да, но удалённый доступ должен быть защищён. Предпочтительны VPN, разграничение прав, журнал действий, резервное локальное управление и запрет прямого доступа к контроллеру из публичной сети.

Что важнее: бренд оборудования или алгоритм?

Надёжность компонентов важна, но даже качественное оборудование работает плохо при неверной схеме, неподходящем клапане или слабой логике. Результат определяет связка: инженерный расчёт, корректный подбор, сборка, программирование и ПНР.

18. Как выбрать решение для объекта

Перед заказом полезно подготовить краткий опросный лист:

• тип объекта и назначение системы;
• тепловая мощность, температуры и рабочие давления;
• количество контуров, насосов, клапанов и теплообменников;
• перечень измеряемых параметров;
• требования к резервированию и аварийным сценариям;
• необходимость HMI, SCADA, BMS и удалённого доступа;
• используемые протоколы связи;
• условия установки шкафа и датчиков;
• требуемые сроки, состав документации и объём ПНР.

Специалисты ЭЛТЕКО могут подобрать архитектуру, разработать шкаф управления, выполнить программирование ПЛК и панели оператора, провести заводские испытания и пусконаладку на объекте. Для предварительной оценки достаточно технологической схемы, перечня оборудования и описания требуемых режимов.

Заключение

Тепловая автоматика — это не отдельный датчик и не приложение в телефоне, а система принятия и исполнения решений. Она должна точно измерять параметры, устойчиво регулировать процесс, безопасно реагировать на отказ и объяснять оператору, что происходит.

Для небольшого объекта достаточно простого локального решения. Для ИТП, котельной, вентиляционной установки или промышленного нагрева необходимы расчёт, формализованные алгоритмы, правильно собранный шкаф и полноценная пусконаладка. Именно эта связка обеспечивает комфорт, энергоэффективность и надёжность — без ежедневного ручного «подкручивания» клапана.
