Введение: АВР должен оценивать качество ввода, а не только наличие вольт

Автоматический ввод резерва нужен не для красивой индикации на дверце шкафа, а для конкретной задачи: при недопустимом состоянии рабочего источника отключить его, проверить резерв и безопасно перевести нагрузку. Чтобы принять такое решение, системе требуется достоверный признак «ввод исправен» или «ввод аварийный». В простых и средних по сложности схемах этот признак формирует реле контроля фаз.

Название иногда вводит в заблуждение. Кажется, что прибор смотрит только на порядок L1–L2–L3. На практике современные реле контроля фаз и напряжения могут оценивать сразу несколько параметров: наличие всех фаз, уровень напряжения, асимметрию, последовательность чередования, а отдельные модели — состояние нейтрали. Поэтому в документации встречаются близкие термины: «реле контроля фаз», «реле контроля напряжения», «реле контроля трехфазной сети». Для АВР важен не ярлык на корпусе, а фактический набор контролируемых функций.

Главная инженерная мысль проста: реле не «переключает ввод» в полном смысле слова. Оно измеряет сеть и изменяет состояние выходного контакта. Уже этот сигнал использует контакторная схема, программируемое реле, ПЛК или специализированный контроллер АВР.

1. Что делает реле контроля фаз в АВР

В составе АВР реле контроля фаз выполняет три связанные функции: измерительную, логическую и диагностическую.

Измерительная функция

Прибор постоянно подключен к контролируемому вводу и сравнивает параметры трехфазной сети с заданными условиями. Пока сеть находится в допустимой зоне, выходное реле удерживает состояние «норма». При выходе хотя бы одного активного параметра за установленный предел формируется состояние «авария».

Пусковая функция

Изменение выходного контакта становится пусковым сигналом для алгоритма АВР. В зависимости от схемы этот контакт может непосредственно разорвать цепь катушки контактора рабочего ввода либо передать дискретный сигнал в логическое реле или ПЛК. В более развитой системе контроллер дополнительно анализирует исправность резерва, положение выключателей, режим управления и блокировки.

Диагностическая функция

Светодиоды и выходные контакты реле позволяют отличить исправный ввод от аварийного. В диспетчеризированных НКУ состояния реле заводят в ПЛК, HMI или SCADA как отдельные сигналы: «Ввод 1 — норма», «Ввод 2 — авария», «Неверное чередование фаз», «Выход напряжения за пределы». Чем точнее диагностика, тем меньше времени уходит на поиск причины, почему АВР не переключился.

2. Какие параметры сети контролируются

Конкретный набор функций зависит от модели. Для АВР обычно рассматривают следующие параметры.

Наличие напряжения только между двумя проводниками еще не означает, что ввод исправен. Например, при обрыве одной фазы на ненагруженной линии возможно появление наведенного или обратного напряжения. Поэтому для ответственных схем предпочтителен полноценный трехфазный контроль с понятной логикой порогов и задержек.

3. Место реле в архитектуре АВР

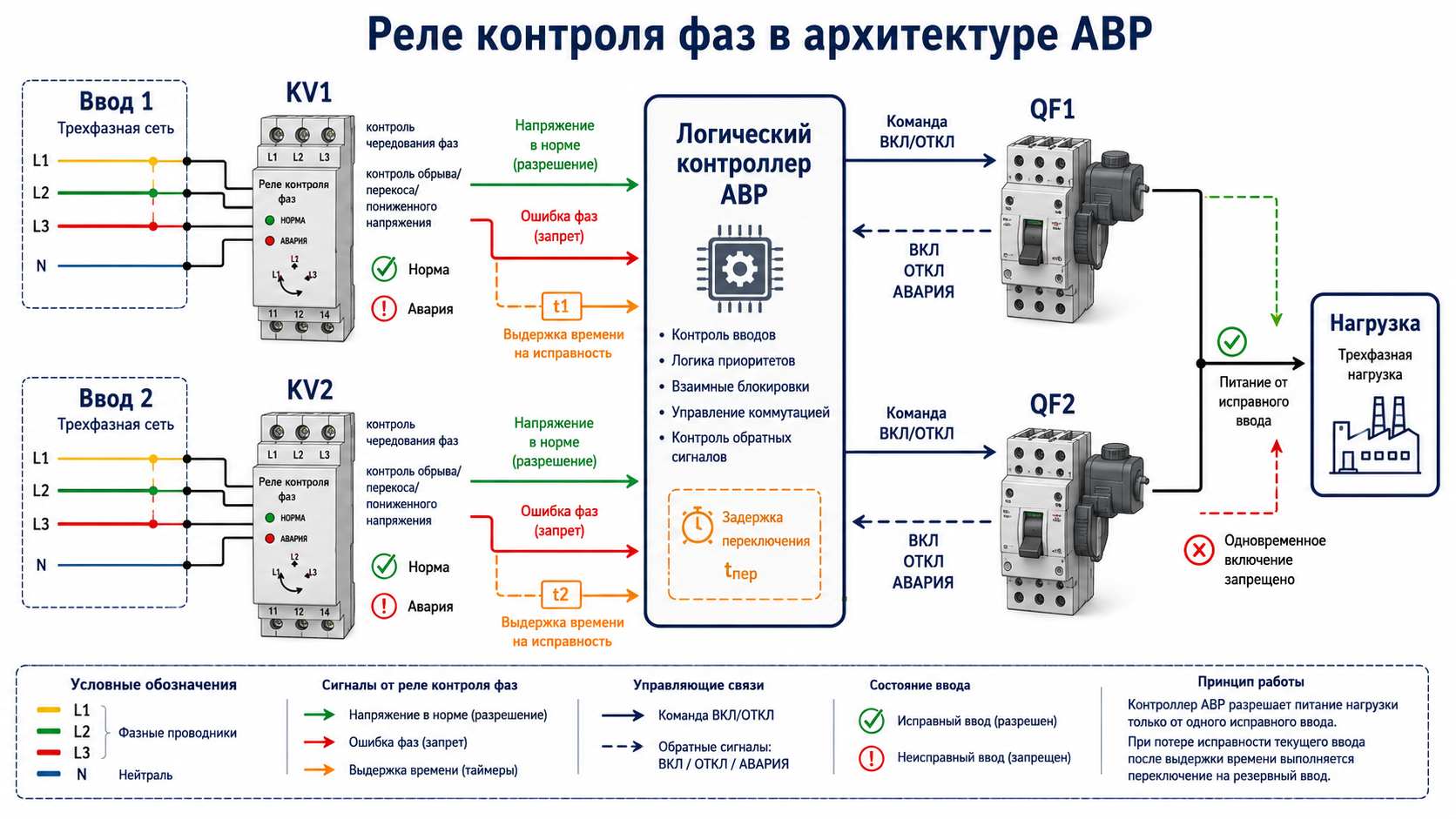

Типовая цепочка принятия решения выглядит так:

Параллельно логика получает обратные сигналы от силовых аппаратов: «включен», «отключен», «аварийное отключение», «готов к включению». Именно обратная связь позволяет выполнить переключение по принципу break-before-make: сначала гарантированно отключить один источник, затем разрешить включение другого.

В простом контакторном АВР часть логики реализуется собственными контактами реле и контакторов. В АВР на автоматических выключателях с моторными приводами обычно требуется отдельный блок управления, поскольку необходимо выдавать импульсные команды, отслеживать время перемещения механизма и обрабатывать отказ аппарата.

4. Пошаговый алгоритм переключения

Нормальный режим

1. Реле KV1 подтверждает допустимые параметры основного ввода.
2. Реле KV2 подтверждает или не подтверждает готовность резервного ввода — в зависимости от принятой архитектуры резерв лучше контролировать постоянно.
3. Логика разрешает включение QF1 или KM1 и запрещает одновременное включение второго источника.
4. Нагрузка получает питание от основного ввода, состояние отображается на лампах, HMI или SCADA.

Нарушение на основном вводе

• Реле контроля фаз фиксирует выход параметра за допустимую зону.
• Запускается выдержка времени на распознавание аварии. Кратковременная просадка, которая исчезла до окончания выдержки, не должна приводить к ненужному переключению.
• После подтвержденной аварии выдается команда на отключение аппарата основного ввода.
• Контроллер ожидает обратный сигнал «основной ввод отключен». Если аппарат не отключился за заданное время, АВР переходит в блокировку и не должен пытаться включить второй источник поверх первого.
• Проверяется состояние резервного ввода: параметры сети в норме, аппарат готов, нет внешней блокировки, выбран автоматический режим.
• Выдается команда на включение резервного аппарата. После подтверждения «включен» нагрузка считается переведенной на резерв.

Восстановление основного ввода

1. KV1 возвращается в состояние «норма», но обратное переключение не выполняется мгновенно.
2. Отсчитывается отдельная выдержка устойчивого восстановления. Она нужна, чтобы не возвращаться на сеть, которая еще «мигает» или восстанавливается нестабильно.
3. Отключается резервный аппарат, подтверждается его отключенное положение, затем включается основной.
4. Для схем с ДГУ после перевода нагрузки выполняются выдержка холостого хода и штатная остановка генератора — эти функции относятся уже к логике АВР, а не к самому реле контроля фаз.

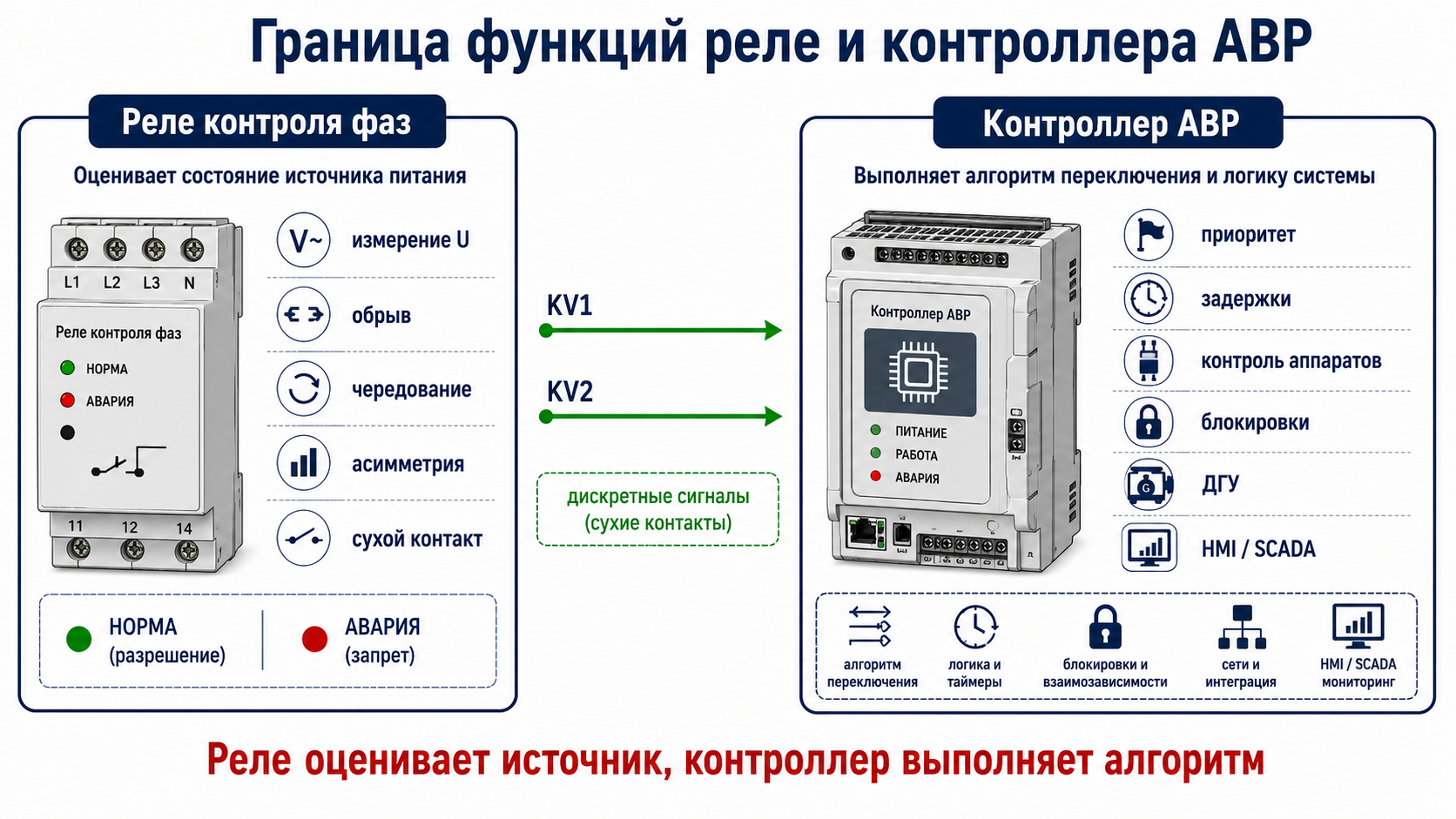

5. Реле контроля фаз — не весь АВР

Иногда в описаниях встречается формулировка «АВР на реле контроля фаз», будто одного прибора достаточно для полноценного резервирования. В простейшей контакторной схеме выходные контакты реле действительно могут напрямую управлять катушками. Но даже там требуются силовые контакторы, механическая и электрическая блокировки, автоматы цепей управления, сигнализация и корректная разводка.

Для промышленного НКУ роль реле лучше определять точнее: это первичный измерительный орган, формирующий дискретное состояние источника. Основной алгоритм может выполняться отдельным программируемым реле, ПЛК или специализированным контроллером.

6. Варианты построения схемы

Вариант 1. Контакторный АВР с прямым управлением

Выходные контакты реле контроля фаз включены в цепи катушек контакторов. Решение компактное и понятное, подходит для относительно простых алгоритмов. Обязательны механическая блокировка контакторов и электрическая взаимная блокировка вспомогательными контактами. Возможности диагностики и изменения алгоритма ограничены.

Вариант 2. Реле контроля фаз + программируемое реле

KV1 и KV2 передают в логическое реле готовые дискретные признаки состояния вводов. Программируемое устройство реализует приоритет, выдержки, возврат, блокировки, контроль положения аппаратов, сигнализацию и связь. Это распространенный компромисс между простой релейной схемой и полноценным ПЛК.

Вариант 3. Реле контроля фаз + ПЛК/HMI

Подходит для НКУ, включенного в АСУ ТП. ПЛК обрабатывает состояния вводов, технологические разрешения, команды диспетчера, аварии приводов и сценарии разгрузки. HMI показывает причины запрета переключения. При этом измерительный сигнал должен оставаться достоверным и по возможности аппаратно независимым от программной части.

Вариант 4. Специализированный контроллер АВР

Некоторые контроллеры самостоятельно измеряют трехфазные напряжения и частоту, поэтому отдельное реле контроля фаз может не применяться. Функция контроля при этом никуда не исчезает — она просто перенесена внутрь контроллера. Проектировщик должен проверить диапазоны измерения, логику отказобезопасности, наличие дискретных блокировок и соответствие исполнительным аппаратам.

Вариант 5. Два сетевых ввода и ДГУ

На сетевых вводах устанавливаются реле контроля фаз или используются измерительные каналы контроллера. При потере обоих сетевых источников логика выдает команду запуска ДГУ. Включение генераторного ввода разрешается только после подтверждения требуемого напряжения и частоты, отключения сетевых аппаратов и отсутствия блокировки. Реле контроля фаз не заменяет автоматику запуска, прогрева, охлаждения и останова ДГУ.

7. Уставки и выдержки времени

Правильная настройка важнее количества ручек на лицевой панели. Слишком широкие пределы пропустят опасный режим. Слишком узкие превратят АВР в устройство для подсчета каждого кратковременного колебания сети.

Порог пониженного напряжения

Выбирается с учетом минимально допустимого напряжения для нагрузки, устойчивости катушек контакторов, приводов автоматов, блоков питания и двигателей. Нельзя механически копировать уставку из каталога другого объекта: одинаковые 400 В на шильдике не означают одинаковую технологию и одинаковую допустимую просадку.

Порог повышенного напряжения

Должен отделять обычные отклонения сети от режима, при котором продолжение питания создает риск для оборудования. Если объект питается от генератора, дополнительно учитывают качество регулирования напряжения на переходных режимах.

Порог асимметрии

Особенно критичен для двигателей. Уставку выбирают с учетом требований оборудования и реальных условий сети. Необоснованно высокий порог снижает защитный эффект, а чрезмерно низкий может вызывать частые переключения на объекте с хроническим перекосом нагрузки.

Задержка при аварии

Отделяет устойчивое нарушение от кратковременной просадки. В типовых каталогах встречаются диапазоны от долей секунды до нескольких секунд. Например, в одном из решений Schneider Electric задержка реле контроля фаз регулируется в пределах 0,1–10 с, а в примере KEAZ для отсутствия напряжения приведена уставка T1 = 5 с. Эти значения иллюстративны и не являются универсальной рекомендацией.

Задержка возврата на основной ввод

Как правило, она отличается от задержки аварийного переключения и может быть больше. Задача — подтвердить устойчивое восстановление основного источника и не создавать «качание» между вводами. Для ДГУ добавляются собственные времена запуска, выхода на режим, охлаждения и останова.

Гистерезис

Разница между порогом срабатывания и возврата не позволяет выходному контакту многократно переключаться около одной границы. Если гистерезис фиксированный, его нужно учитывать при выборе порога; если настраиваемый — документировать вместе с остальными уставками.

8. Как выбрать реле контроля фаз для АВР

Номинальное напряжение и схема сети. 3×400 В, 3×230 В, наличие N, трех- или четырехпроводная сеть. Подключение должно соответствовать паспорту прибора.

Набор функций. Umin/Umax, обрыв фазы, асимметрия, чередование, нейтраль, частота — только те функции, которые действительно требуются алгоритму.

Диапазон и точность уставок. Пороги должны позволять реализовать расчетные значения, а шкала и погрешность — не создавать ложную точность.

Временные характеристики. Нужны подходящие диапазоны задержек, понятная логика «задержка на срабатывание» или «на возврат», предсказуемое поведение при полном исчезновении питания.

Выходные контакты. Количество переключающих контактов, их допустимый ток и категория нагрузки. Для катушек и разветвленной логики может потребоваться промежуточное реле.

Логика отказа. Как ведут себя контакты при исчезновении питания самого реле, обрыве измерительных проводов и внутренней неисправности.

Индикация и диагностика. Отдельные индикаторы питания, нормы и аварии упрощают ПНР. Еще лучше — разные выходы или цифровая диагностика причин.

Условия эксплуатации. Температура, высота, вибрация, степень загрязнения, совместимость с оперативным напряжением и конструкцией шкафа.

Документация и повторяемость. Паспорт, диаграммы работы, схема контактов, доступность конкретной модели и возможность воспроизвести настройки при замене.

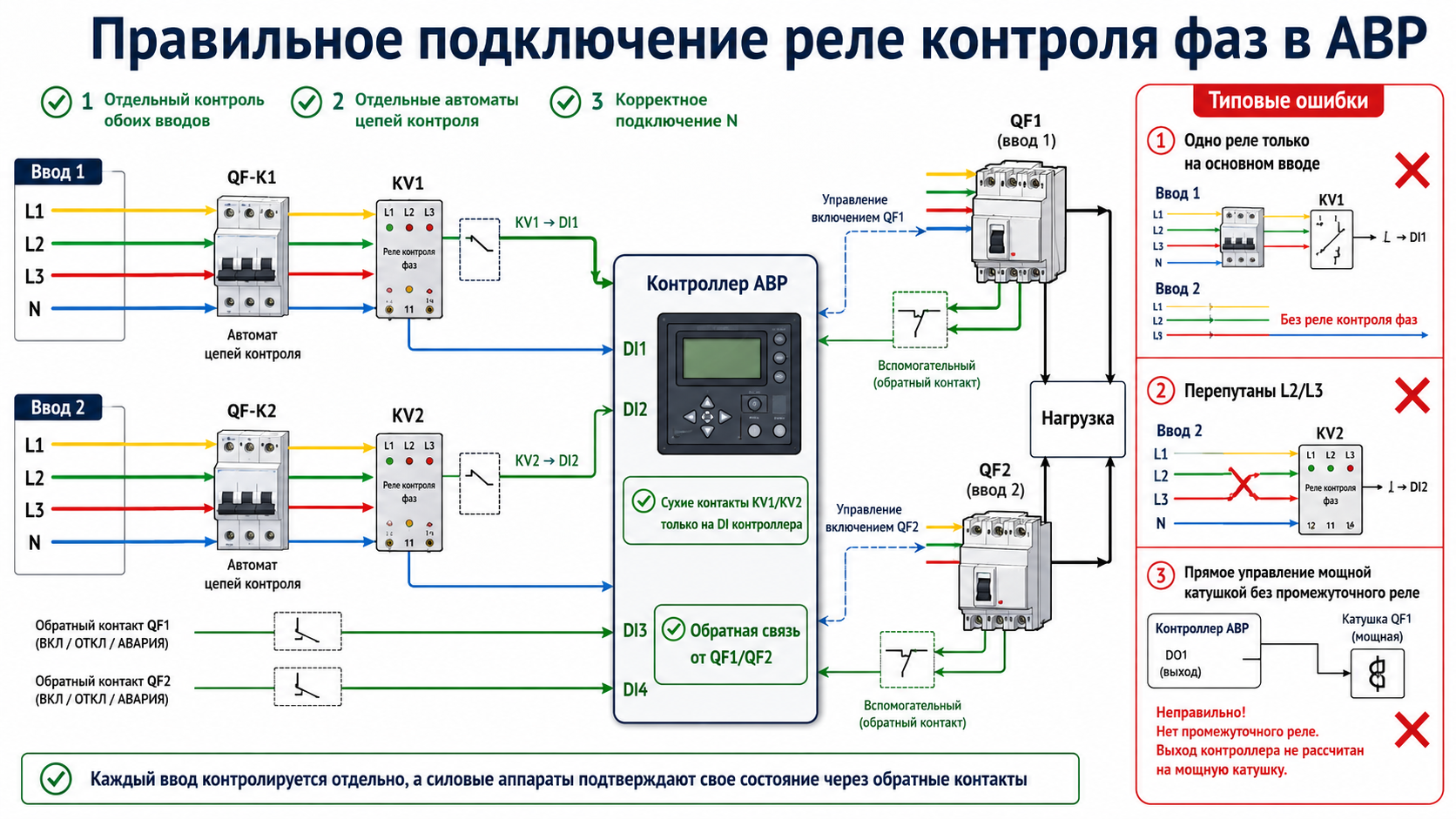

9. Монтаж и проектирование

Контроль каждого ввода

В двухвводной схеме обычно устанавливают KV1 и KV2 либо используют два независимых измерительных канала контроллера. Это позволяет запретить перевод нагрузки на резерв с обрывом фазы, неверным чередованием или недопустимым напряжением.

Защита измерительных и управляющих цепей

Цепи подключения реле выполняют через предусмотренную проектом защиту. Номиналы аппаратов выбирают по сечению проводников, характеристикам реле и требованиям селективности. Автомат цепей контроля не должен превращаться в случайный выключатель всей автоматики без понятной сигнализации.

Подключение нейтрали

Если выбранное реле контролирует фазные напряжения относительно N или функцию обрыва нейтрали, нейтраль подключают согласно схеме производителя. Нельзя считать клемму N декоративной: отсутствие требуемого проводника меняет физический смысл измерения.

Правильное чередование фаз

Проверяют не только на вводных клеммах щита, но и непосредственно на клеммах реле. Типовая ошибка — L2 и L3 перепутаны в цепях контроля, хотя силовой ввод подключен правильно. Реле закономерно запрещает включение, а персонал начинает искать «неисправность автоматики».

Развязка измерения и управления

Выход реле — это контакт с ограниченной коммутационной способностью. При управлении несколькими цепями, катушками значительной мощности или разными оперативными напряжениями применяют промежуточные реле либо входы контроллера. Не следует нагружать выходной контакт сверх паспортных значений.

Двойная блокировка

Для контакторного АВР применяют электрическую и механическую блокировки. Для автоматов с электроприводом дополнительно контролируют положение, готовность и аварийное отключение. Программный запрет полезен, но не должен быть единственным барьером против одновременного соединения источников.

Питание вторичных цепей

Если при полном исчезновении обоих вводов контроллер и приводы теряют питание, часть команд и диагностики выполнить невозможно. В зависимости от схемы применяют резервирование оперативного питания, ИБП или питание от нескольких источников через развязку. Решение должно быть отражено в принципиальной схеме, а не оставлено на импровизацию при ПНР.

10. Типичные ошибки

11. Проверка и наладка

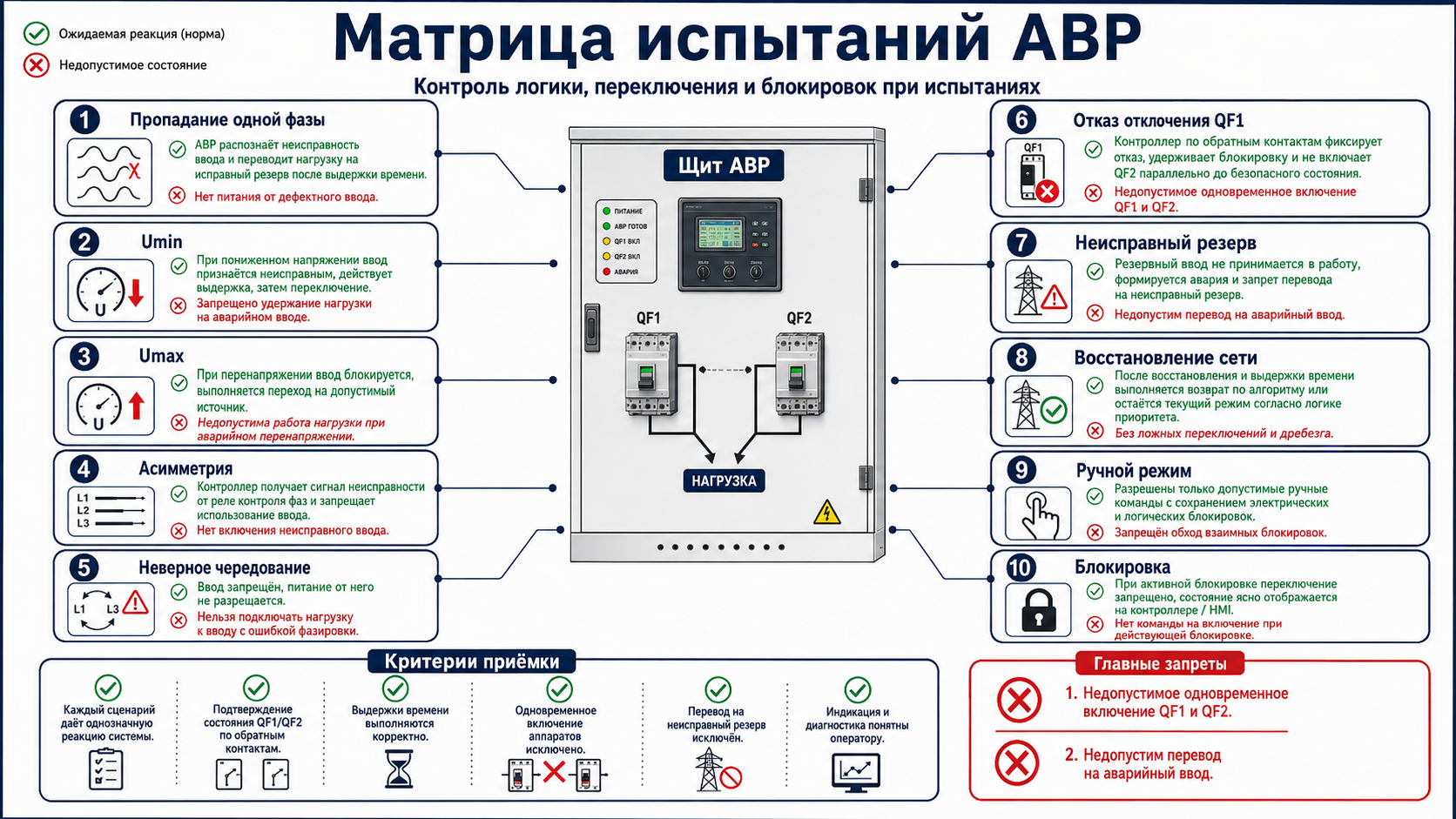

ПНР АВР должна проверять не одну удачную переброску, а матрицу состояний. Минимальный набор испытаний приведен ниже.

Уставки фиксируют в протоколе: модель реле, схема подключения, Umin, Umax, асимметрия, активность контроля чередования, тип задержки, время срабатывания и возврата. Для программируемого контроллера дополнительно сохраняют версию проекта, таблицу параметров и резервную копию программы.

12. Практический пример: АВР 0,4 кВ на два ввода

Рассмотрим распространенную схему: два сетевых ввода 3×400/230 В, один общий потребитель, основной ввод имеет приоритет. На каждом вводе установлено реле контроля фаз KV1 и KV2. Переключение выполняют два контактора с механической блокировкой или два автоматических выключателя с электроприводами. Алгоритм реализован программируемым реле.

Исходное состояние: KV1 = норма, KV2 = норма, QF1 включен, QF2 отключен.

На Вводе 1 пропала фаза L2: KV1 переходит в аварию. Запускается Tаварии. Если фаза не восстановилась, QF1 получает команду отключения.

QF1 подтвердил отключение: Контроллер проверяет KV2 = норма, автоматический режим и отсутствие блокировки.

Резерв разрешен: Выдается команда включения QF2. После обратного сигнала нагрузка считается питающейся от Ввода 2.

Ввод 1 восстановился: KV1 возвращается в норму, запускается Tвозврата. До окончания выдержки нагрузка остается на резерве.

Сеть устойчива: QF2 отключается, подтверждается «ОТКЛ», затем включается QF1.

Если QF1 не отключился: QF2 не включается. Формируется блокировка «Отказ аппарата основного ввода».

Если KV2 = авария: Переключение на резерв запрещается; нагрузка остается обесточенной либо запускается следующий источник, если он предусмотрен.

13. Частые вопросы

Можно ли собрать АВР только на одном реле контроля фаз?

Технически возможно для простой приоритетной схемы, если резерв считается заведомо исправным. Для ответственных объектов это слабое решение: состояние резервного источника перед включением не подтверждается.

Реле контроля фаз защищает нагрузку?

Оно обнаруживает недопустимый режим и изменяет состояние выходных контактов. Фактическое отключение или переключение выполняет контактор, автоматический выключатель либо другой коммутационный аппарат.

Чем реле контроля фаз отличается от реле напряжения?

Названия пересекаются. Однофазное реле напряжения обычно контролирует Umin/Umax одного канала. Трехфазное реле может дополнительно оценивать обрыв, чередование и асимметрию. Выбирать нужно по функциям, а не по короткому названию.

Нужно ли контролировать чередование фаз на резерве?

Да, если изменение направления вращения двигателей опасно или недопустимо. После ремонта линии резерв может иметь нормальное напряжение, но неправильную последовательность фаз.

Какая задержка АВР считается правильной?

Универсального значения нет. Она зависит от допустимого времени перерыва, характера провалов, технологии, селективности защит, времени работы приводов и наличия ДГУ. Каталожные значения — диапазон возможностей, а не готовая уставка объекта.

Почему реле показывает аварию при нормальном напряжении?

Проверяют чередование фаз, асимметрию, подключение нейтрали, фактические уровни на каждой клемме, режим DIP-переключателей и выбранные пороги. Зеленый мультиметр между двумя фазами не исключает ошибку по другим параметрам.

Можно ли реализовать контроль фаз программно в ПЛК?

Да, при наличии подходящих измерительных модулей и продуманной отказобезопасности. Но простой дискретный сигнал от специализированного реле часто дешевле, быстрее и прозрачнее для локальной диагностики.

Нужна ли механическая блокировка, если есть ПЛК?

Для контакторной схемы — да. Программная логика не заменяет аппаратную защиту от одновременного включения источников.

14. Вывод

Реле контроля фаз — небольшой модуль, от которого зависит качество решения всего АВР. Оно должно не просто увидеть отсутствие напряжения, а корректно определить пригодность каждого источника: наличие фаз, уровень напряжения, симметрию, порядок чередования и, при необходимости, состояние нейтрали.

Надежный АВР строится по принципу разделения функций. Реле измеряет. Контроллер принимает решение. Силовой аппарат переключает. Обратные контакты подтверждают результат. Электрические и механические блокировки не допускают опасной коммутации. Выдержки времени отделяют реальную аварию от кратковременного отклонения.

При проектировании нельзя выбирать реле отдельно от нагрузки и алгоритма. Нужно заранее определить контролируемые параметры, пороги, задержки, режим возврата, состав диагностики и поведение при отказе аппарата. Тогда АВР действительно повышает надежность электроснабжения, а не просто автоматически меняет одну неопределенность на другую.
