Старый электрощит: признаки, что его пора менять или модернизировать
Старый электрощит: признаки, что его пора менять или модернизировать
Электрощит редко выходит из строя эффектно и по расписанию. Чаще он долго подает сигналы: где-то потемнела клемма, автомат стал теплым, линия отключается без очевидной причины, в щите нет свободного места, а схема существует только в памяти «того самого электрика», который был на объекте пять лет назад. Потом нагрузка растет, оборудование меняется, а щит продолжает работать по принципу «ну пока же держится».
Эта статья поможет понять, когда старый электрощит можно аккуратно модернизировать, а когда его пора менять полностью. Разберем признаки износа, технические риски, состав работ, типовые ошибки и то, какие данные нужны производителю щитов для нормального расчета. Без страшилок, но честно: электрощит - это не место для экспериментов в стиле «поставим автомат помощнее, и все пройдет». Обычно не проходит.

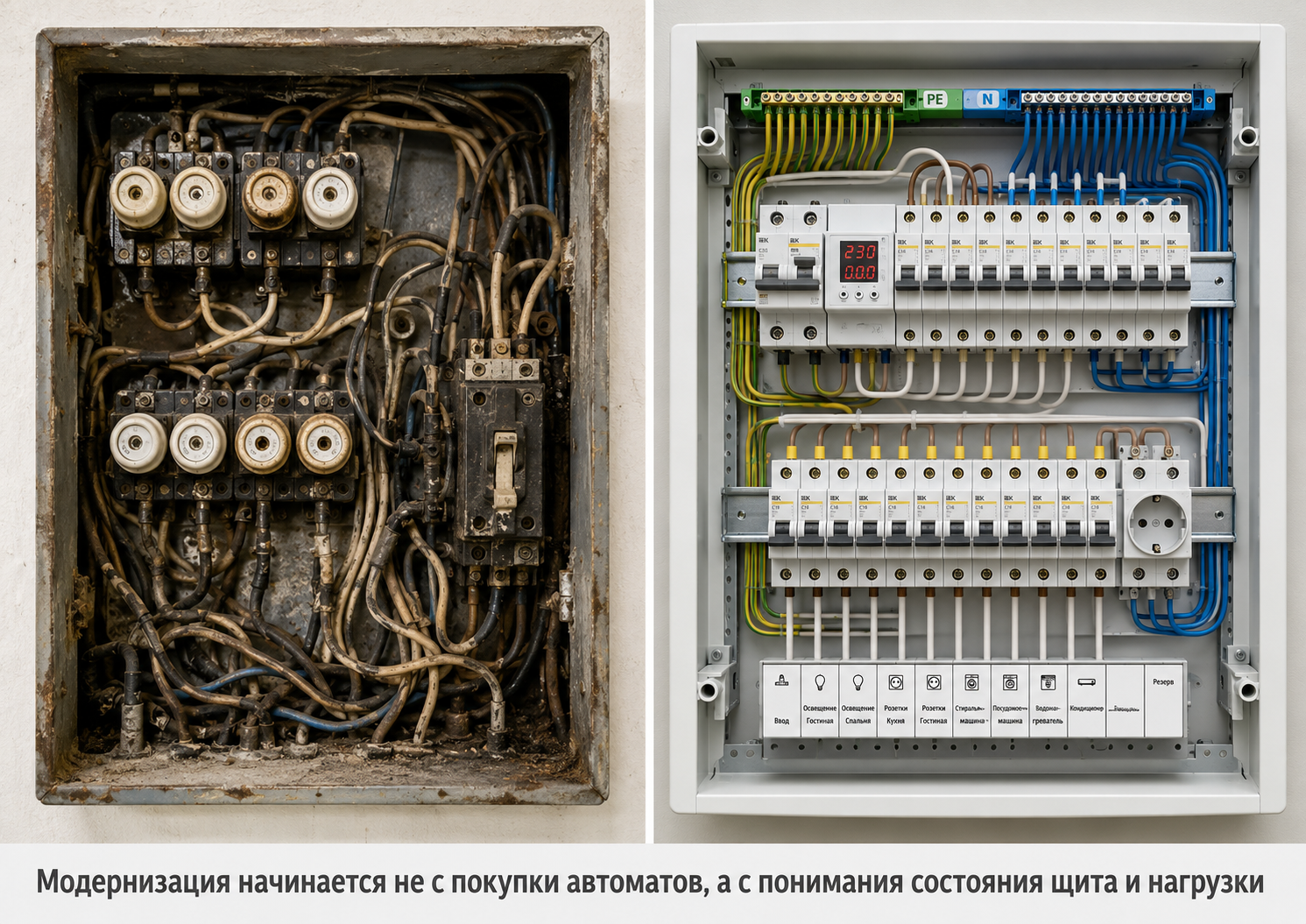

Что считать старым электрощитом
Старый электрощит - это не обязательно щит, которому сорок лет и который помнит времена алюминиевой проводки, пробок и пакетных выключателей. Щит может быть относительно новым по календарю, но устаревшим по факту: под него добавили новые линии, оборудование, насосы, кондиционеры, серверы, станки, зарядки, обогрев, освещение территории, а схема и защита остались прежними.
Для квартиры и частного дома старый щит чаще всего означает отсутствие нормального разделения линий, устройств дифференциальной защиты, понятной маркировки, резерва модулей и корректной системы PE/N. Для офиса, магазина, производства или инженерного объекта проблема шире: растет нагрузка, появляются трехфазные потребители, частотные приводы, автоматика, учет, диспетчеризация, а старый щит не рассчитан ни по теплу, ни по месту, ни по логике обслуживания.
Главный критерий простой: щит должен соответствовать текущей нагрузке, условиям эксплуатации, требованиям безопасности и задачам объекта. Если объект изменился, а щит нет - это уже повод для диагностики.
Важно: Если статья используется для публикации на сайте, нормативные формулировки по ПУЭ, ГОСТ IEC 61439, ГОСТ Р 50571, ГОСТ 10434 и ГОСТ 14254 нужно сверить с актуальными редакциями документов на дату публикации.

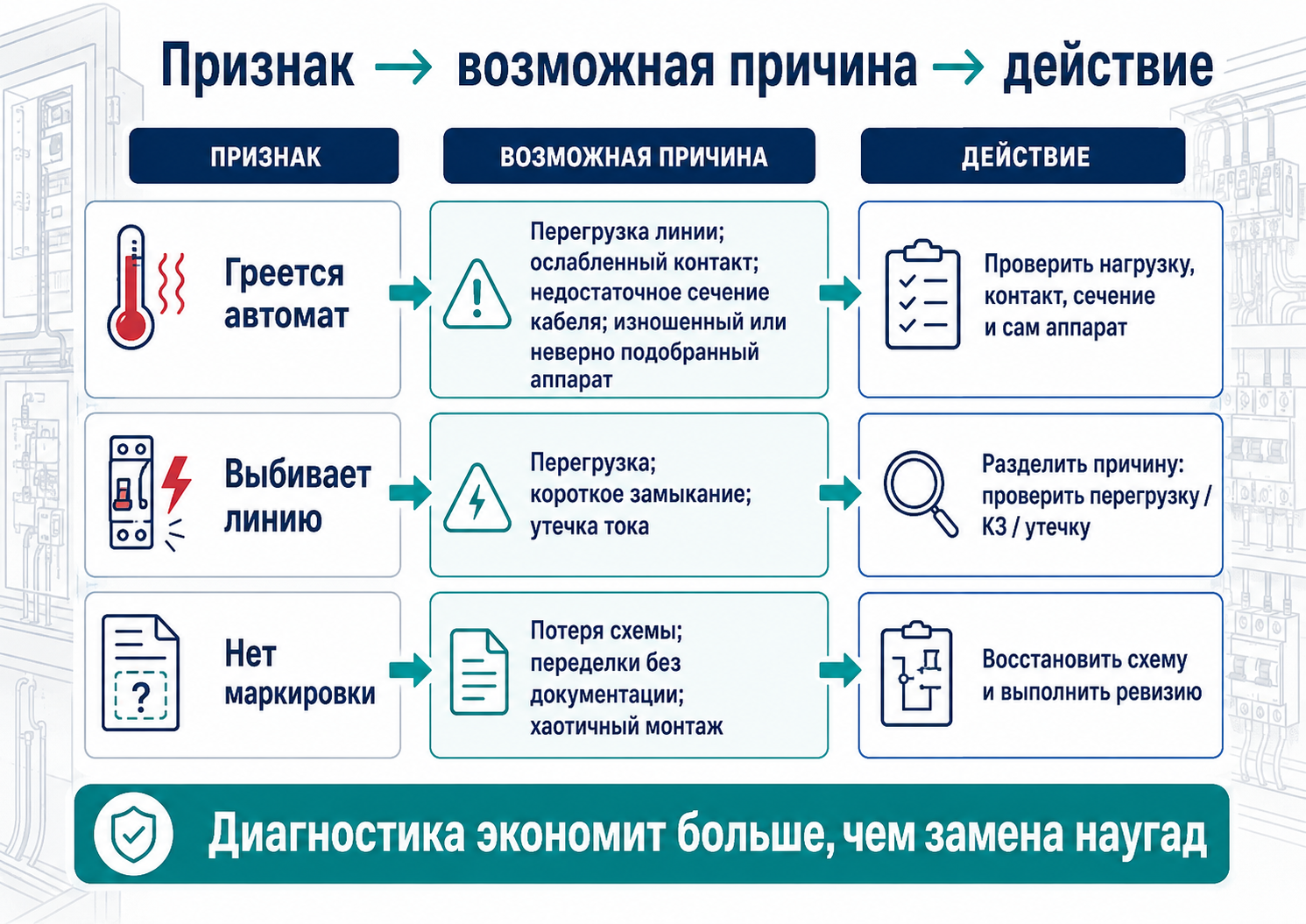

Главные признаки, что щит пора менять или модернизировать
|
№ |
Признак |
Что это может означать |
|
1 |
Автоматы, клеммы или провода заметно греются |
Нагрев говорит о перегрузке, слабом контакте, неправильном сечении, плохой опрессовке или ошибках компоновки. Особенно опасны локальные «горячие точки» на клеммах и вводных аппаратах. |
|
2 |
Есть запах гари, потемнение пластика или следы оплавления |
Это уже не «симптом», а аварийный сигнал. Причиной может быть дуга, плохой контакт, перегрев аппарата, нарушение изоляции или перегрузка линии. |
|
3 |
Автоматы часто отключаются без понятной причины |
Причины могут быть разные: реальная перегрузка, короткое замыкание, утечка, неисправный аппарат, неправильный номинал или ошибка в распределении нагрузок. |
|
4 |
В щите стоят старые пробки, пакетники, аппараты неизвестного состояния |
Старые коммутационные устройства могут не обеспечивать нужную защиту, а их фактическое состояние невозможно оценить «на глаз». Особенно плохо, когда вместо нормальной диагностики их просто обходят перемычками. |
|
5 |
Нет маркировки линий и актуальной схемы |
При аварии или обслуживании непонятно, какой автомат за что отвечает. В бытовом щите это неудобно, на производстве - прямой путь к простою и ошибочным отключениям. |
|
6 |
Нет УЗО/дифзащиты там, где она нужна |
Для влажных зон, розеточных групп, уличного оборудования и ряда других цепей дифференциальная защита имеет важное значение. В старых щитах ее часто нет вообще. |
|
7 |
PE и N подключены хаотично или совмещены без понимания системы заземления |
Ошибки с PE, N и PEN могут привести к ложным срабатываниям, появлению напряжения на корпусах и опасным режимам при повреждениях. |
|
8 |
Щит забит «под завязку» |
Нет места для новых аппаратов, кабели пережаты, клеммы недоступны, охлаждение ухудшено. Запас места - это не роскошь, а нормальная ремонтопригодность. |
|
9 |
Появились новые мощные потребители |
Электроплита, насос, компрессор, станок, вентиляция, серверная, зарядная станция, теплый пол или ТЭНы меняют расчет нагрузки. Старый щит мог быть рассчитан на совсем другой объект. |
|
10 |
Коррозия, пыль, влага, насекомые или следы протечек |
Щит работает не в учебнике, а в реальной среде. Неподходящий IP, отсутствие гермовводов, конденсат или агрессивная пыль ускоряют отказ. |
Теоретическая основа: почему старый щит становится опасным

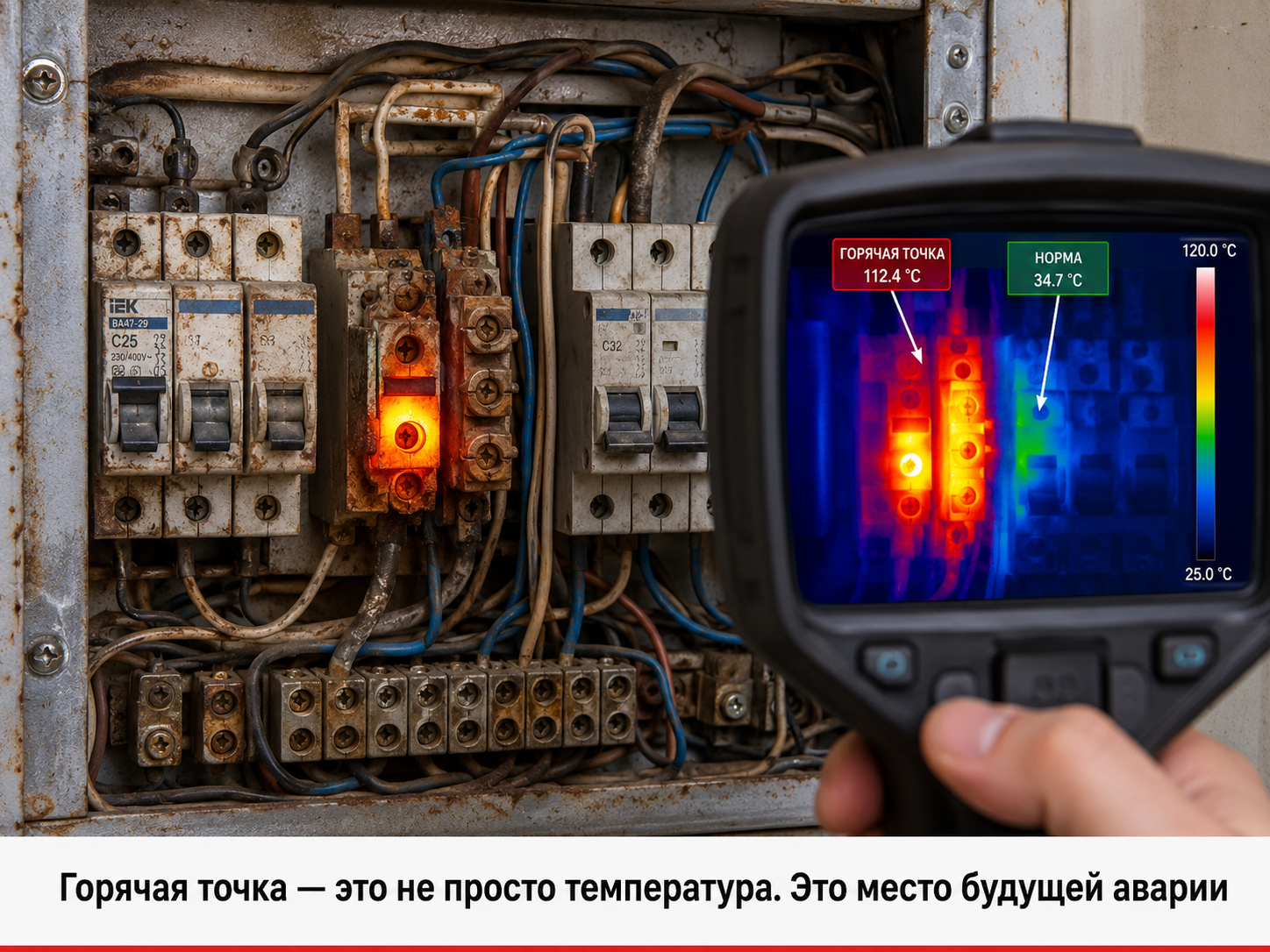

Нагрев: проблема не только в токе
Любое соединение имеет электрическое сопротивление. Если контакт ослаб, окислился, был плохо опрессован или не рассчитан на рабочий ток, выделяемая теплота растет. Приближенно это описывает зависимость P = I²R: ток увеличился в два раза - тепловые потери на том же сопротивлении выросли примерно в четыре раза. Поэтому слабая клемма сначала «просто теплая», потом темнеет, потом начинает разрушать изоляцию и корпус аппарата.
В старых щитах риск выше из-за старения материалов, многократных вмешательств, подтяжек «на глаз», смешения алюминия и меди, отсутствия нормальных наконечников и перегрева от соседних аппаратов. На практике часто виноват не один фактор, а комплект: выросла нагрузка, контакт стал хуже, запас по теплу закончился.
Старение изоляции и аппаратов
Изоляция проводов и пластиковые элементы аппаратов со временем стареют. На скорость старения влияют температура, влажность, пыль, ультрафиолет, химическая среда, вибрация и качество первоначального монтажа. В электрощите это особенно заметно в местах повышенного нагрева: ввод, шины, клеммные группы, автоматы мощных линий.
Автоматический выключатель тоже не вечный. Он рассчитан на определенные режимы, коммутационную способность, количество операций и условия эксплуатации. Если аппарат много раз отключал аварийные токи, работал на пределе или стоял в перегретом щите, его состояние нельзя оценивать только по положению рукоятки.
Система защиты должна соответствовать реальной сети
Защита в щите должна отключать именно поврежденную линию, а не весь объект без разбора. Для этого учитывают номиналы автоматов, характеристики срабатывания, сечение кабелей, ток короткого замыкания, селективность, наличие дифференциальной защиты, УЗИП, реле контроля напряжения и другие элементы. В старых щитах цепи часто добавлялись постепенно, поэтому логика защиты превращается в «слоеный пирог» из разных эпох.
Нормативная и справочная база
|
Источник |
Для чего использовать в статье и инженерной практике |
|
ПУЭ, глава 4.1 |
Общие требования к распределительным устройствам и НКУ до 1 кВ; требования к надписям, мнемосхемам, вводу кабелей, размещению аппаратов и обслуживанию. |
|
ГОСТ IEC 61439-1-2024 |
Общие требования к низковольтным комплектным устройствам распределения и управления: условия эксплуатации, конструкция, характеристики, проверки. |
|
ГОСТ IEC 61439-2-2024 |
Часть серии 61439 для силовых комплектных устройств; полезна при оценке ВРУ, ГРЩ, распределительных и силовых щитов. |
|
ГОСТ Р 50571.16-2019 |
Испытания низковольтных электроустановок: осмотр, проверки, измерения и подтверждение безопасности перед эксплуатацией. |
|
ГОСТ 10434-82 |
Классификация и общие технические требования к электрическим контактным соединениям. |
|
ГОСТ 14254-2015 / IEC 60529 |
Классификация степеней защиты оболочек IP: защита от доступа к опасным частям, пыли и воды. |
|
ABB. The standard IEC 61439 in practice |
Практическое пособие по проектированию, сборке и проверкам НКУ по IEC 61439. |
|
Eaton. Infrared windows applied in switchgear assemblies |
Материал по тепловизионному контролю щитов и выявлению проблемных соединений, в том числе ослабленных клемм. |
|
Schneider Electric. Maintaining the Switchboard |
Практические рекомендации по обслуживанию распределительных щитов, периодическим проверкам и зависимости обслуживания от условий эксплуатации. |
Полезные ссылки для редактора и инженера:
· ГОСТ IEC 61439-1-2024 на docs.cntd.ru
· ГОСТ Р 50571.16-2019 на files.stroyinf.ru
· ГОСТ 10434-82 на docs.cntd.ru
· ГОСТ 14254-2015 на docs.cntd.ru
· ABB: The standard IEC 61439 in practice
· Eaton: Infrared windows applied in switchgear assemblies
· Schneider Electric: Maintaining the Switchboard

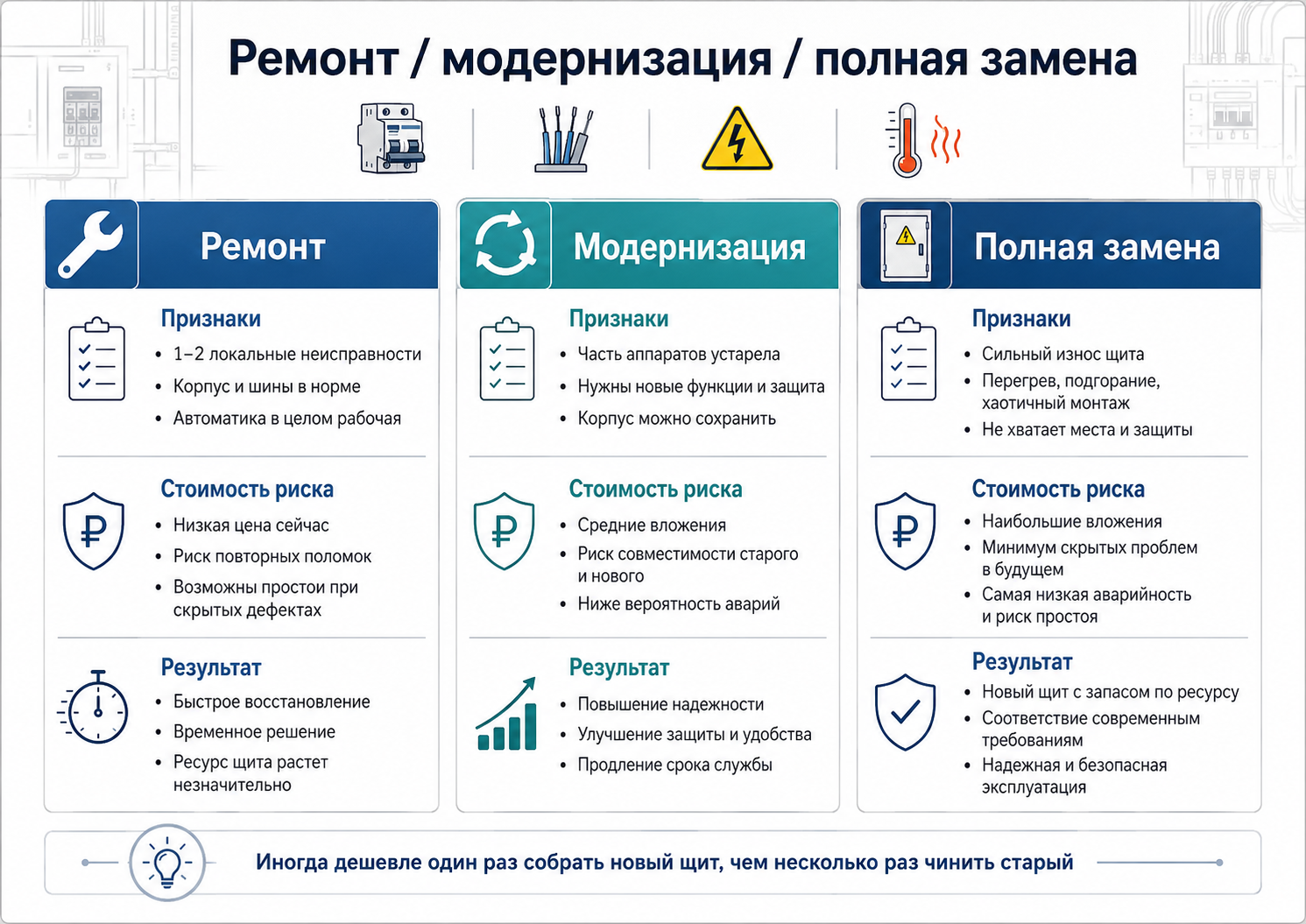

Менять полностью или модернизировать: в чем разница
Модернизация и замена - не одно и то же. Иногда достаточно аккуратно заменить часть аппаратов, восстановить схему, промаркировать линии и добавить защиту. Но бывает, что старый корпус, шины, ввод, кабели и компоновка уже не позволяют сделать безопасное решение. Тогда частичный ремонт превращается в дорогую имитацию работы.
|
Формат работ |
Когда подходит |
Что обычно входит |
|
Локальная ревизия |
Щит в целом исправен, есть отдельные слабые контакты, нет явных следов перегрева, нагрузка не изменилась критично. |
Подтяжка с контролем момента, восстановление маркировки, замена отдельных клемм/аппаратов, проверка соединений и измерения. |
|
Модернизация |
Нужно добавить УЗО, реле напряжения, УЗИП, новые линии, учет, клеммный блок, маркировку, но корпус и силовая часть пригодны. |
Разработка/актуализация схемы, подбор аппаратов, частичная замена, переразводка, испытания, документация. |
|
Полная замена щита |
Корпус тесный или поврежден, аппараты устарели, ввод/шины/клеммы не соответствуют нагрузке, есть перегрев, нет места и схемы. |
Новый щит под текущую и перспективную нагрузку: проектирование, сборка, монтаж, ПНР, паспорт и комплект документации. |
|
Замена с реконструкцией сети |
Проблема не только в щите: старая проводка, неподходящие кабели, слабый ввод, отсутствует PE, линии не выдерживают нагрузку. |
Обследование, проектные решения, замена кабельных линий, распределение нагрузок, новый щит, испытания всей электроустановки. |

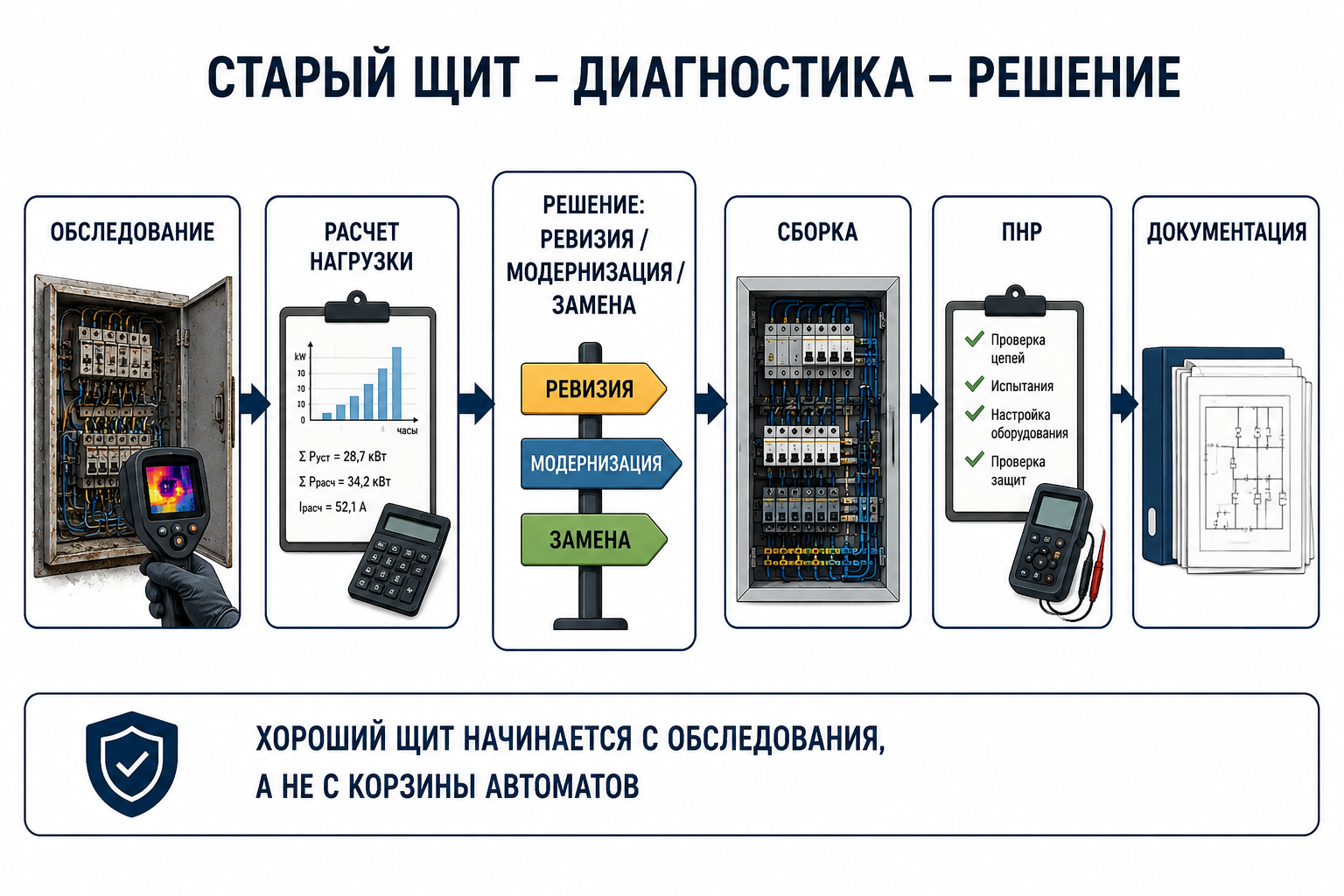

Что входит в профессиональную модернизацию или замену электрощита
|
Этап |
Содержание |
|
1. Обследование объекта |
Инженер изучает существующий щит, ввод, нагрузку, кабельные линии, условия установки, доступность обслуживания, наличие документации и реальные жалобы: отключения, нагрев, запах, нестабильная работа оборудования. |
|
2. Расчет нагрузки |
Определяют текущие и перспективные нагрузки, коэффициенты одновременности, пусковые токи двигателей, категории потребителей, необходимость резерва, автоматизации или учета. |
|
3. Проверка кабельных линий и защиты |
Сечение кабелей должно соответствовать защитным аппаратам и способу прокладки. Нельзя просто поставить автомат большего номинала, если линия не рассчитана на такой ток. |
|
4. Разработка схемы |
Формируется однолинейная и принципиальная схема, перечень аппаратов, клемм, шин, кабельных вводов, маркировки, сигнализации и дополнительных функций. |
|
5. Подбор корпуса и компоновки |
Учитывают IP, материал, размеры, запас места, тепловой режим, ввод кабелей сверху/снизу, разделение силовых и слаботочных цепей, доступ к клеммам. |
|
6. Сборка и маркировка |
Аппараты устанавливаются по схеме, проводники оконцовываются, клеммы маркируются, линии подписываются, кабельные каналы и шины располагаются с учетом обслуживания. |
|
7. Проверки и испытания |
Проверяют соответствие схеме, затяжку соединений, изоляцию, цепи PE, корректность работы защит, индикации, автоматики и учета. |
|
8. Монтаж и ПНР |
На объекте выполняют отключение, демонтаж старого щита, установку нового или модернизированного, подключение линий, проверку под нагрузкой и передачу документации заказчику. |
Примеры: как выглядит проблема на разных объектах
|
Объект |
Типичная ситуация |
Что делать |
|
Квартира или частный дом |
Старые пробки, одна-две линии на всю квартиру, нет УЗО, розетки и освещение смешаны, мощные потребители подключены через удлинители. |
Разделить линии, установить современную защиту, выделить мощные потребители, добавить дифференциальную защиту, обновить маркировку и схему. |
|
Офис или магазин |
После ремонта добавили кондиционеры, освещение, кассы, сервер, рекламные вывески, но щит остался прежним. Автоматы греются, часть линий не подписана. |
Пересчитать нагрузку, разделить группы, добавить учет/реле напряжения/УЗИП, восстановить документацию, предусмотреть резерв. |
|
Производственный участок |
Появились станки, насосы, компрессоры, частотные приводы. Старый щит не имеет селективности, защиты двигателей и нормального места для обслуживания. |
Разработать новый силовой щит или НКУ, предусмотреть защиту двигателей, клеммные блоки, сигнализацию, вентиляцию/обогрев корпуса, ПНР. |
|
Шкаф управления насосами или вентиляцией |
Релейная схема устарела, нет дистанционного контроля, аварии не фиксируются, сигналы не передаются в диспетчеризацию. |
Модернизировать шкаф управления: ПЛК или релейная автоматика, датчики, индикация, Modbus/RS-485, режимы ручной/автоматический/дистанционный. |

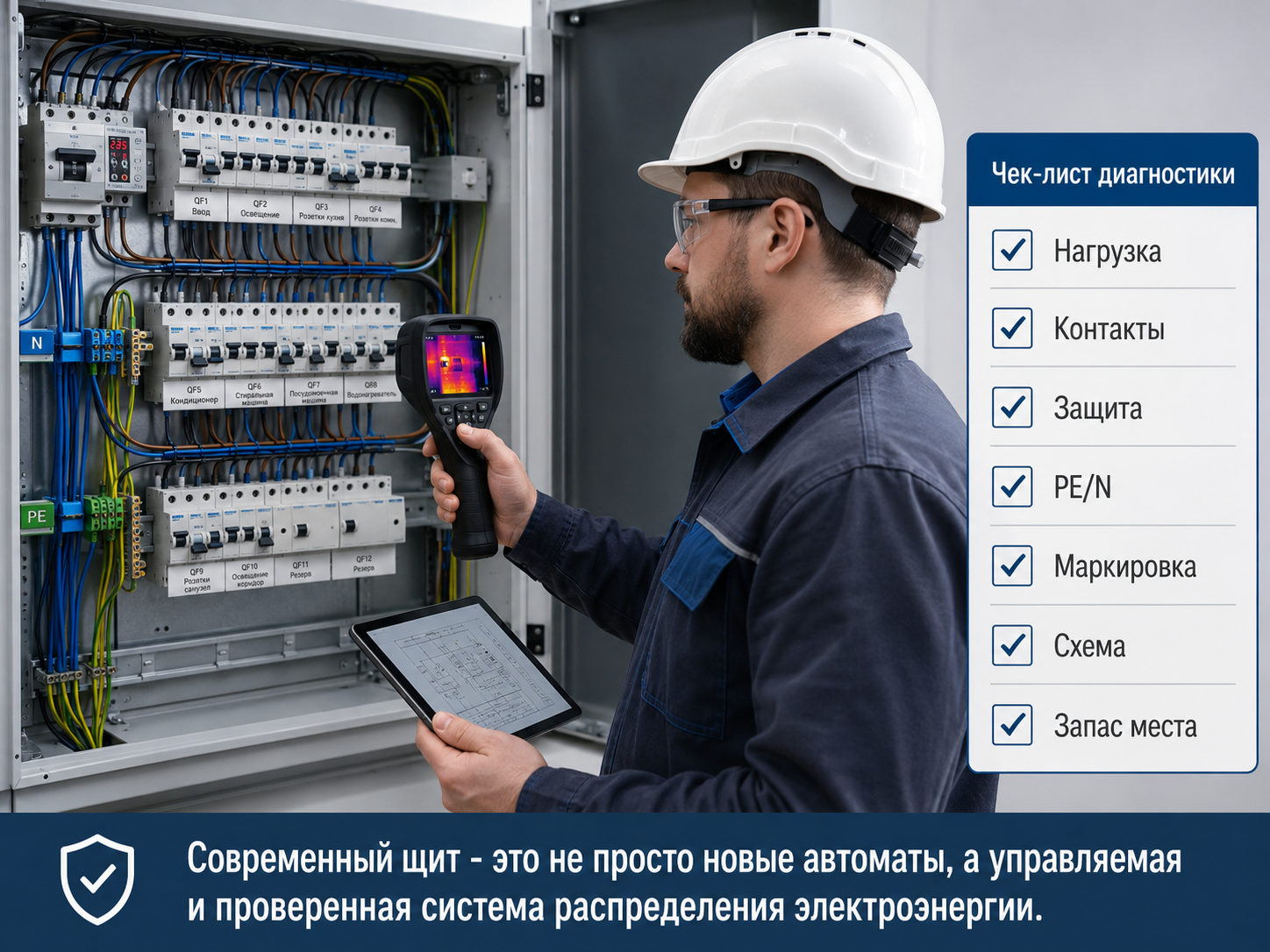

Что можно проверить без вскрытия щита и опасных действий
Самостоятельно лезть в щит под напряжением нельзя. Но владелец объекта может заметить признаки, которые помогут быстрее принять решение и правильно описать проблему специалисту.
· Появляется ли запах гари, нагретого пластика или озона рядом со щитом.
· Есть ли потемнение, оплавление, трещины или следы копоти на корпусе и вокруг аппаратов.
· Часто ли отключается один и тот же автомат или вводной аппарат.
· Появился ли шум, треск, искрение или вибрация в щите.
· Подписаны ли автоматы и понятно ли, какая линия за что отвечает.
· Хватает ли места в щите или все установлено «впритык».
· Появились ли новые мощные потребители после последней сборки щита.
· Есть ли следы влаги, конденсата, ржавчины, пыли или насекомых.
· Есть ли актуальная схема, паспорт, перечень линий и протоколы проверок.
Важно: Не снимайте крышки, не подтягивайте клеммы, не переставляйте автоматы и не проверяйте напряжение без квалификации и средств защиты. Для диагностики нужны приборы, понимание схемы и безопасная организация работ.
Типовые ошибки при попытке «оживить» старый щит
|
Ошибка |
Почему опасно |
|
Поставить автомат большего номинала |
Автомат перестанет отключаться, но кабель может перегреться. Это не ремонт, а отключение защиты. |
|
Добавить новую линию в переполненный щит |
Появляется тесная компоновка, ухудшается охлаждение, клеммы становятся недоступны, растет риск ошибок. |
|
Смешать PE и N без понимания системы заземления |
Может появиться опасное напряжение на корпусах, ложные срабатывания УЗО и проблемы с безопасностью. |
|
Заменить только «сгоревший» аппарат без поиска причины |
Новый аппарат может быстро повторить судьбу старого, если причина была в нагрузке, контакте или кабельной линии. |
|
Использовать разные аппараты без расчета селективности |
При аварии отключается не поврежденная линия, а половина объекта или весь ввод. |
|
Не делать маркировку и схему |
Через год никто не понимает, что куда подключено. Любое обслуживание превращается в разведку боем. |
|
Экономить на корпусе и запасе места |
Щит становится неудобным, горячим и плохо обслуживаемым. Запас модулей дешевле, чем переделка корпуса. |
Советы профессионалов
|
Совет |
Смысл |
|
Не начинайте с покупки аппаратов |
Сначала схема, нагрузка и условия эксплуатации. Автомат, УЗО, реле напряжения и корпус выбирают не по привычке, а по задаче. |
|
Оставляйте запас места |
Для бытовых щитов и небольших объектов полезен резерв модулей. Для НКУ и шкафов управления нужен запас по клеммам, кабельным вводам, теплу и обслуживанию. |
|
Разделяйте группы |
Освещение, розетки, мощные потребители, уличные линии, насосы, автоматика и слаботочные цепи не должны жить одной общей кучей. |
|
Не игнорируйте документацию |
Схема, маркировка и перечень линий - это не бюрократия. Это возможность быстро найти неисправность и безопасно обслуживать объект. |
|
Планируйте развитие объекта |
Если через полгода появится насос, станок, вентиляция или учет, лучше предусмотреть это в щите сразу, чем потом переделывать живую установку. |
Когда диагностику нельзя откладывать
· Пахнет гарью или нагретым пластиком.
· Автомат, клемма, кабель или корпус щита сильно нагреваются.
· Внутри слышен треск, щелчки, шипение, есть искрение.
· Есть следы оплавления, копоти или потемнения.
· Периодически пропадает питание части объекта без очевидной причины.
· В щит попадала вода или видны следы конденсата.
· Отключается вводной автомат, а не отдельная линия.
· После добавления нового оборудования начались отключения или нагрев.
Какие данные нужны для расчета нового или модернизированного щита
· Фотографии существующего щита с закрытой и открытой дверью, если это безопасно и выполняет специалист.
· Однолинейная схема или хотя бы перечень линий и потребителей.
· Вводное напряжение, количество фаз, выделенная мощность, номинал вводного аппарата.
· Список мощных потребителей: электроплиты, ТЭНы, насосы, двигатели, вентиляция, компрессоры, станки, ИБП, серверы.
· Условия установки: помещение, улица, влажность, пыль, температура, наличие вибрации.
· Требования к учету, АВР, УЗИП, реле напряжения, диспетчеризации, сигнализации.
· Пожелания по брендам аппаратов, срокам, марке корпуса, степени защиты IP, запасу места.
· Наличие проекта, исполнительной документации, протоколов измерений или предыдущих актов обследования.
FAQ: частые вопросы о старых электрощитах
Можно ли просто заменить старые автоматы на новые?
Иногда да, но только после проверки нагрузки, сечения кабелей, состояния контактов и схемы. Если проблема в перегрузке или старой проводке, замена автомата не решит вопрос.
Если автомат теплый - это нормально?
Легкий нагрев при работе под нагрузкой возможен, но заметный перегрев, запах, потемнение или разная температура фаз требуют диагностики. Особенно опасны локально горячие клеммы.
Что лучше: модернизация или новый щит?
Зависит от состояния корпуса, шин, аппаратов, вводов, места, нагрузки и документации. Если старый щит тесный, поврежденный и без схемы, новый щит часто надежнее и экономически понятнее.
Нужно ли менять щит при замене проводки?
Чаще всего да или как минимум нужно пересматривать схему щита. Новые линии, PE, УЗО, разделение групп и защита требуют нормальной компоновки.
Можно ли выполнять работы без отключения объекта?
Некоторые диагностические операции возможны без полного отключения, но монтажные работы и вмешательство в силовые цепи требуют безопасной организации, отключений и допуска квалифицированных специалистов.
Что заказчик получает после работ?
Корректно собранный или модернизированный щит, маркировку, схему, перечень линий, паспорт/документацию, результаты проверок и понятную структуру для дальнейшего обслуживания.
Вывод: старый щит лучше проверить до аварии
Старый электрощит не всегда нужно срочно менять целиком. Но его точно нельзя оценивать по принципу «лампочка горит - значит, все нормально». Важны нагрузка, температура, состояние контактов, защита линий, система заземления, маркировка, документация и запас на развитие объекта.
Если щит греется, пахнет гарью, часто отключает линии, не имеет схемы или не рассчитан на новое оборудование, лучше заказать диагностику и получить понятное решение: ревизия, модернизация или замена. ООО ИК «ЭЛТЕКО» выполняет сборку, модернизацию и замену электрощитов, НКУ 0,4 кВ, ВРУ, ГРЩ, ЩР и шкафов управления с разработкой схем, подбором аппаратов, монтажом и ПНР.
