Что такое синтез САУ и зачем он нужен

Синтез системы автоматического управления (САУ) — это инженерный выбор структуры, закона управления и параметров элементов, при которых объект ведёт себя в соответствии с техническим заданием. Для системы автоматического регулирования (САР) это означает способность поддерживать заданный параметр при изменении нагрузки, внешних возмущениях и переходах между режимами.

Система может удерживать температуру с высокой точностью, но слишком долго выходить на заданное значение. Или быстро реагировать, но колебаться около уставки. Задача синтеза — найти работоспособный баланс, а не «выкрутить настройку на максимум».

На практике синтез нужен при проектировании и модернизации АСУ ТП, управлении электроприводами, насосными и вентиляционными установками, системами поддержания давления, уровня, температуры и расхода.

Из чего состоит контур автоматического регулирования

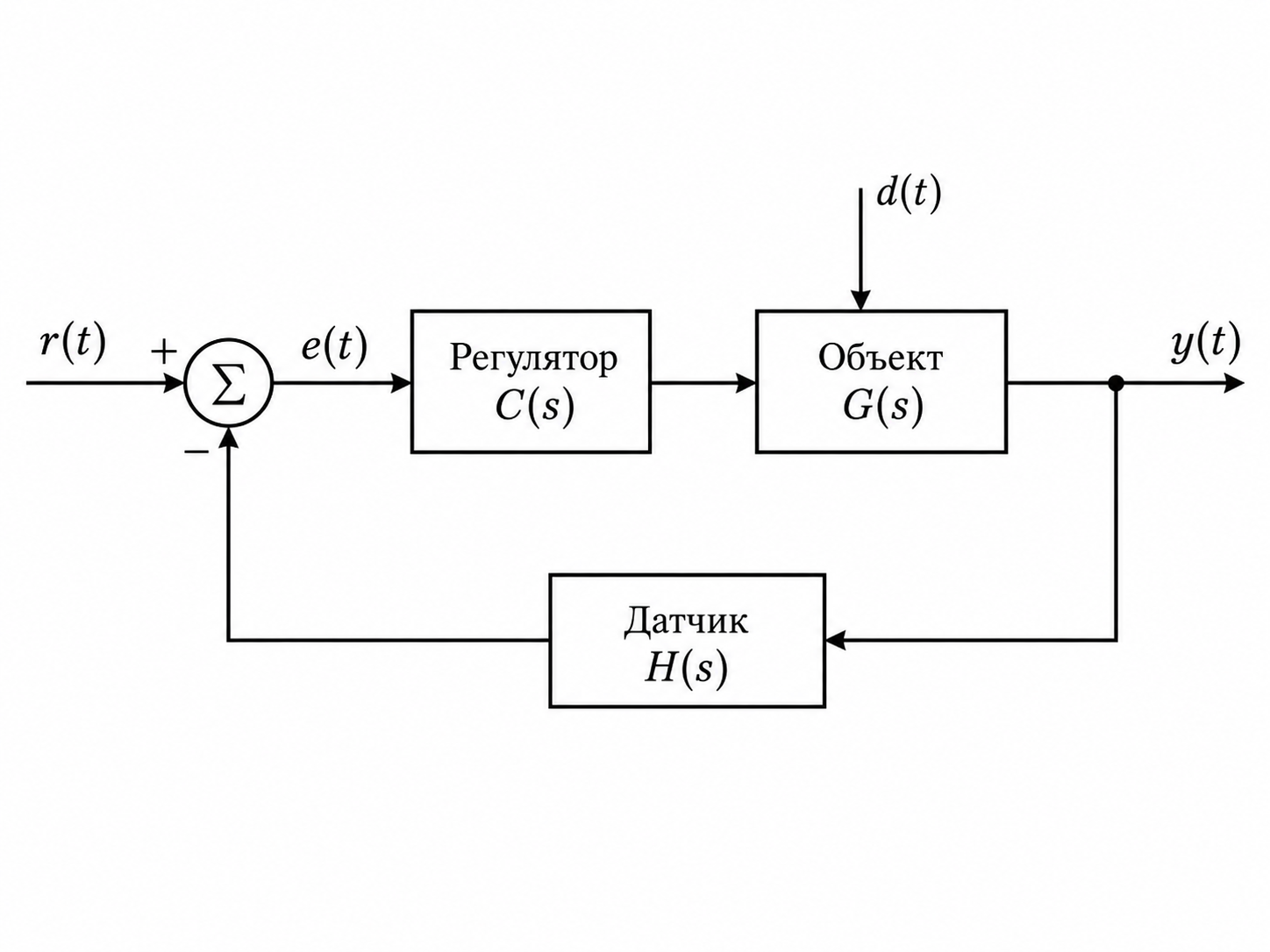

Типичный замкнутый контур включает заданное значение (уставку), измерительный преобразователь, сравнение уставки с измерением, регулятор, исполнительный механизм и объект управления. Разность между уставкой и измеренным значением называют ошибкой регулирования.

Обратная связь позволяет регулятору учитывать фактическое состояние объекта. Без неё система действует по заранее заданной команде и не компенсирует неизвестные отклонения в той же степени.

Главные требования к качеству регулирования

Улучшение одного показателя может ухудшить другой. Например, усиление регулятора нередко сокращает статическую ошибку, но одновременно снижает запас устойчивости и увеличивает колебательность. Интегральная составляющая позволяет устранять постоянную ошибку для соответствующего класса воздействий, однако при неудачной настройке делает переходный процесс хуже.

Теоретическая основа: модель, передаточная функция и обратная связь

Исходная точка расчёта — математическая модель объекта. Для линейных систем её часто представляют дифференциальными уравнениями и передаточной функцией G(s), связывающей вход и выход при нулевых начальных условиях. Регулятор описывают функцией C(s), а измерительный тракт — H(s).

Для замкнутого контура с отрицательной обратной связью передаточная функция по уставке имеет вид: T(s) = C(s)G(s) / [1 + C(s)G(s)H(s)]. Эта формула показывает, что динамика зависит от всех звеньев и от структуры обратной связи, а не только от выбранного регулятора.

Устойчивость линейной системы изучают по корням характеристического уравнения, частотным характеристикам и соответствующим критериям. Практически применяют анализ полюсов, критерий Найквиста, логарифмические амплитудно- и фазочастотные характеристики (ЛАЧХ и ЛФЧХ), а также переходные характеристики.

Основные этапы синтеза системы

1. Определить технологическую задачу: регулируемую величину, диапазон уставок, возмущения, допустимую ошибку и требования к переходному процессу.
2. Исследовать объект: инерционность, запаздывание, нелинейность, диапазоны сигналов, ограничения привода и исполнительного механизма.
3. Выбрать исходную структуру САР и регулятор. Получить модель или экспериментальные переходные характеристики.
4. Рассчитать желаемые характеристики с учётом точности, быстродействия, устойчивости и ограничений оборудования.
5. Подобрать корректирующее устройство и настроить коэффициенты. Проверить результат моделированием.
6. Провести проверку на реальном объекте: режимы пуска и останова, возмущения, предельные значения, отказ датчика, насыщение исполнительного механизма.

Оптимальная математическая характеристика не всегда может быть реализована физически. Поэтому инженер выбирает технически осуществимое решение, наиболее близкое к заданному качеству, и подтверждает его испытанием.

Методы синтеза САУ

Корневые методы и корневой годограф

Корневой подход позволяет подбирать параметры по расположению полюсов замкнутой системы. Корневой годограф показывает, как полюсы перемещаются при изменении выбранного параметра, например коэффициента усиления. Метод удобен для анализа влияния настройки на устойчивость и характер переходного процесса.

Частотный метод: ЛАЧХ и ЛФЧХ

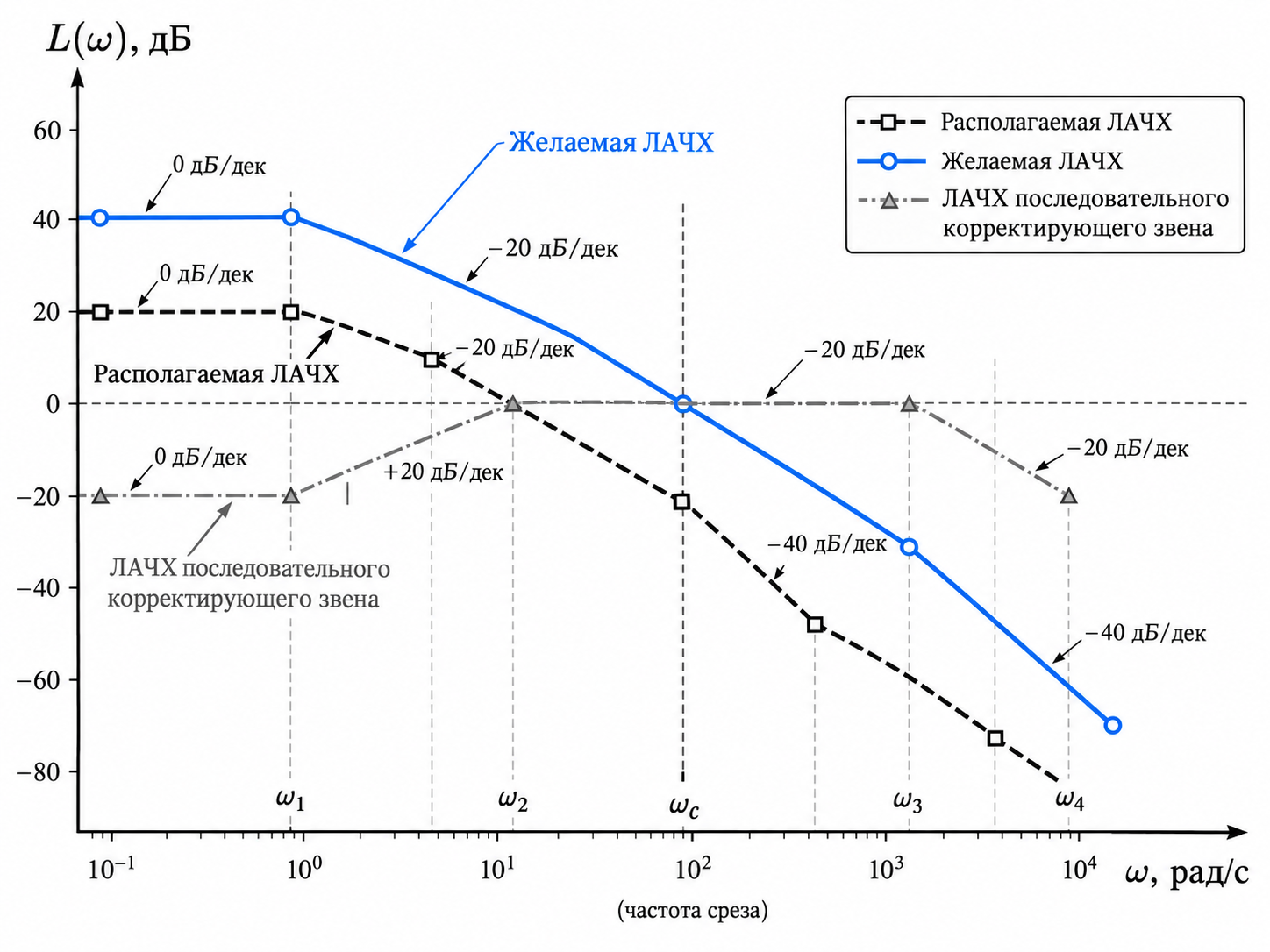

При частотном синтезе сначала строят характеристики исходной системы, затем задают желаемую характеристику и определяют корректирующее звено. Для последовательно включённой коррекции Wк(s) = Wж(s) / Wисх(s). В логарифмическом масштабе это означает вычитание уровней ЛАЧХ: Lк(ω) = Lж(ω) − Lисх(ω).

Среднечастотная область существенно влияет на быстродействие и запасы устойчивости. Фазовая характеристика важна наряду с амплитудной: анализ только ЛАЧХ без учёта фазовых свойств не всегда достаточен, особенно для систем с запаздыванием или неминимально-фазовых объектов.

Численный синтез и моделирование

Если объект имеет несколько связанных контуров, ограничения исполнительных механизмов или выраженную нелинейность, используют численные методы параметрической оптимизации и динамическое моделирование. Модели позволяют проверить отклик на изменение уставки, возмущение, ограничение выхода регулятора и различные режимы работы ещё до пусконаладки.

Коррекция САР: что изменяют в системе

Жёсткая, гибкая и смешанная обратная связь

Жёсткая обратная связь действует как в переходном, так и в установившемся режиме. Для ряда типовых звеньев отрицательная жёсткая обратная связь уменьшает коэффициент усиления и постоянную времени, но это может ухудшить статическую точность. Положительная связь при определённых параметрах повышает риск неустойчивости.

Гибкая обратная связь построена на динамической составляющей, например производной выходного сигнала, и в идеализированном случае не влияет на установившееся значение при постоянном сигнале. Смешанная связь сочетает статическое и динамическое действие. Эффект каждого решения зависит от конкретной передаточной функции и знака связи.

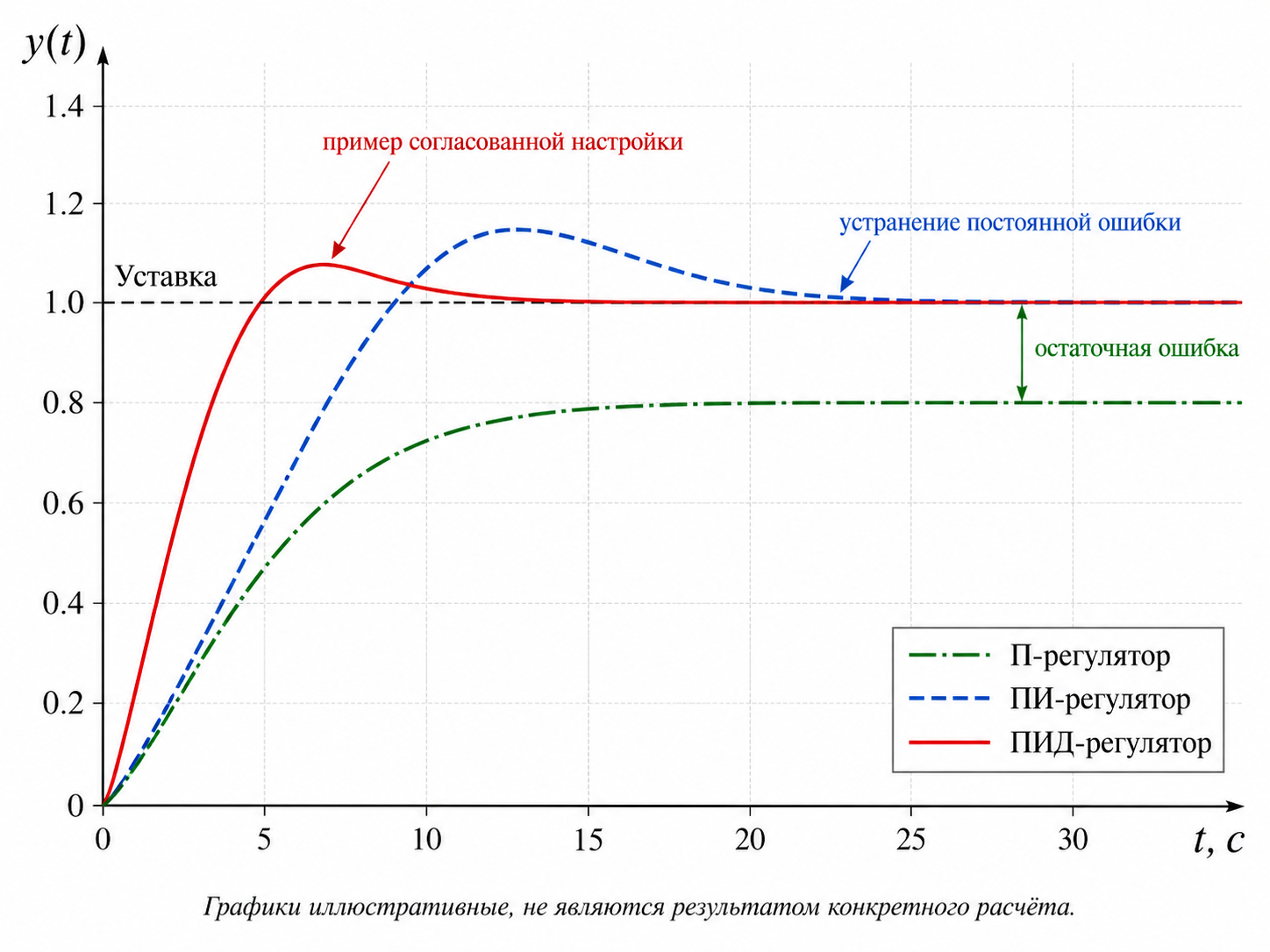

П-, ПИ-, ПД- и ПИД-регуляторы

Типичный параллельный ПИД-закон: u(t) = Kp·e(t) + Ki·∫e(t)dt + Kd·de(t)/dt. В промышленной реализации производную обычно фильтруют, а интегратор ограничивают с учётом насыщения исполнительного механизма. При этом универсальных настроек для всех объектов не существует.

Практика АСУ ТП: пример регулирования давления насосом

Рассмотрим насосную установку с преобразователем частоты. Датчик измеряет давление в трубопроводе, контроллер сравнивает его с уставкой и выдаёт команду изменения частоты вращения двигателя. Когда водоразбор увеличивается, давление падает и регулятор увеличивает производительность насоса. Когда потребление снижается — уменьшает.

До настройки важно определить рабочий диапазон датчика, времена фильтрации, минимальную и максимальную частоту, допустимый темп изменения задания, условия сухого хода, приоритеты защит и алгоритм перехода в ручной режим. Одного ПИД-блока в ПЛК для надёжной установки недостаточно.

Пример методики без привязки к конкретной модели насоса: сначала проверяют правильность знака регулирования; затем подбирают умеренный пропорциональный коэффициент; добавляют интегральную составляющую для компенсации постоянного отклонения; после этого проверяют изменение потребления, запуск, останов и восстановление после аварии. Параметры подтверждают на объекте, а не переносят механически с другой станции.

Типичные ошибки при синтезе и пусконаладке

• Настраивать регулятор без проверки направления действия: при падении давления сигнал должен корректировать исполнительный механизм в нужную сторону.
• Игнорировать запаздывание объекта и фильтрацию датчика: контур начинает раскачиваться даже при «небольшом» усилении.
• Не учитывать пределы частотного преобразователя, клапана или заслонки: интегратор продолжает накапливать ошибку при насыщении.
• Использовать дифференциальную составляющую при сильном шуме измерений без корректной фильтрации.
• Оценивать качество только по выходу на уставку, не проверяя реакцию на возмущение и реальные эксплуатационные режимы.
• Смешивать функции управления и противоаварийной защиты: технологические блокировки и безопасное состояние должны быть проработаны отдельно.

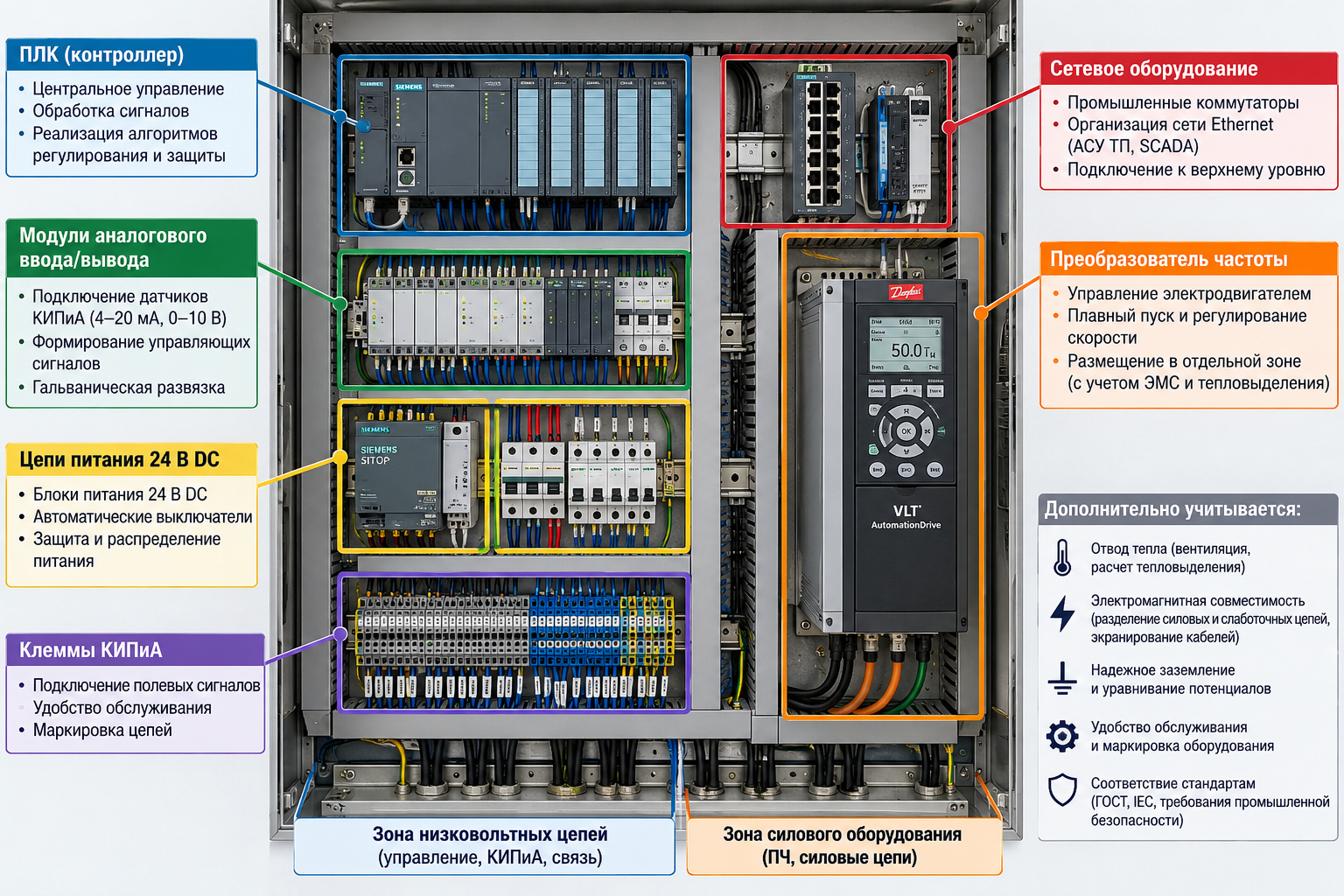

Что предусмотреть при реализации в шкафу управления

Расчётный алгоритм необходимо связать с конкретной аппаратной архитектурой: ПЛК, аналоговыми входами, преобразователями частоты, источниками питания, коммутационными аппаратами, цепями управления и защит. На точность контура влияют не только коэффициенты ПИД, но и качество измерения, экранирование сигнальных линий, заземление, помеховая обстановка и корректность обмена данными.

В проекте АСУ ТП фиксируют карту сигналов, диапазоны и единицы измерения, реакцию на потерю связи, режимы «Авто/Ручной», журнал аварий, ограничения команд и права оператора. Для пусконаладки подготавливают программу испытаний с измеряемыми критериями качества регулирования.

Частые вопросы

Чем синтез отличается от анализа САУ?

Анализ определяет, как ведёт себя система с уже выбранными структурой и параметрами. Синтез решает обратную задачу: какую структуру и параметры выбрать, чтобы получить заданные свойства.

Достаточно ли установить ПИД-регулятор?

Нет. Нужно проверить объект, датчики, исполнительные механизмы, ограничения и требования к безопасности. Даже правильно выбранный закон регулирования не исправит неверное подключение датчика или слишком большое технологическое запаздывание.

Почему нельзя просто увеличить коэффициент усиления?

Повышение усиления часто уменьшает ошибку, но способно привести к колебаниям и потере устойчивости. Выбор коэффициента проверяют по динамике системы и запасам устойчивости.

Нужна ли математическая модель для небольшого объекта?

Подробная модель полезна, но степень её детализации зависит от задачи. Для простого контура иногда достаточно экспериментальной реакции на тестовое воздействие и аккуратной настройки; для сложного и ответственного процесса требуется более глубокий анализ.

Вывод

Синтез САР — это последовательный переход от технологических требований к математической модели, структуре регулирования, параметрам корректирующих звеньев и проверенному поведению объекта. Успешное решение учитывает одновременно точность, устойчивость, динамику, аппаратные ограничения и промышленную безопасность.

ООО ИК «ЭЛТЕКО» выполняет проектирование и реализацию шкафов управления и систем АСУ ТП, программирование ПЛК и пусконаладочные работы. Для обсуждения задачи регулирования подготовьте описание технологического процесса, перечень сигналов, требования к точности и режимам работы — это поможет определить технически обоснованное решение.

Теоретическая литература

1. Бесекерский В. А., Попов Е. П. Теория систем автоматического управления. 4-е изд. СПб.: Профессия, 2013.
2. Воронов А. А. (ред.). Теория автоматического управления. Ч. 1: Теория линейных систем автоматического управления. М.: Высшая школа, 1986.
3. Босс В. Лекции по теории управления. Т. 1: Автоматическое регулирование. М.: URSS, 2014.
