Вступление: почему шкаф управления нагревом - это не просто “автомат и контактор”
ТЭН - один из самых понятных электрических потребителей: он преобразует электрическую энергию в тепло. Но когда речь идет не о бытовом чайнике, а о промышленной емкости, сушильной камере, вентиляционном калорифере, линии подогрева, печи, термошкафе или технологическом узле, простота быстро заканчивается.
Шкаф управления ТЭНами нужен не только для включения нагревателей. Его задача - безопасно подать питание, дозировать мощность, удерживать температуру, защищать нагреватели и объект, показывать состояние оператору, передавать сигналы в АСУ ТП и не устраивать производству сюрпризов в стиле “вчера грело, сегодня дымит”.
В этой статье разберем, из чего состоит шкаф управления электрическим нагревом, какие бывают схемы и режимы работы, чем отличаются контакторное, твердотельное и тиристорное управление, какие защиты обязательно предусматривать и какие данные нужны производителю для расчета шкафа.
Что такое шкаф управления ТЭНами
Шкаф управления ТЭНами - это комплектное электротехническое устройство, которое объединяет силовую коммутацию, защиту, измерение температуры, логику управления и интерфейс оператора для работы электрических нагревателей. В зависимости от объекта он может быть простым релейным щитом или полноценным шкафом АСУ ТП с ПЛК, HMI, архивом аварий и обменом с диспетчерской.
Обычно такой шкаф управляет резистивной нагрузкой: ТЭНами, электрическими калориферами, нагревательными секциями, обогревателями емкостей, термоплитами, нагревом трубопроводов, сушильными камерами, ваннами, печами, теплообменными узлами. Важная особенность - нагрузка кажется “спокойной”, но токи большие, тепла много, а последствия ошибки заметны быстро: от недогрева продукции до разрушения нагревателя, пожара или остановки линии.
|
Задача шкафа |
Что это значит на практике |
|
Коммутация питания |
Включение и отключение групп ТЭНов через контакторы, твердотельные реле, тиристорные регуляторы или силовые модули. |
|
Регулирование температуры |
Поддержание заданной температуры по датчикам: Pt100/Pt1000, термопарам, аналоговым преобразователям 4-20 мА или 0-10 В. |
|
Защита оборудования |
Автоматические выключатели, предохранители, тепловой контроль, защита от перегрева, контроля фаз, утечки, обрыва датчика, сухого хода, отсутствия протока. |
|
Индикация и управление |
Кнопки, переключатели, сигнальные лампы, регуляторы температуры, HMI-панель, локальный/дистанционный режим. |
|
Интеграция в АСУ ТП |
Передача статусов, аварий, температур, уставок и команд по дискретным сигналам, Modbus RTU/TCP, Ethernet, OPC UA или другому протоколу. |
|
Документация и обслуживание |
Маркировка, схемы, перечень элементов, паспорта, инструкция, протоколы проверок и ПНР. |
Где применяются шкафы управления нагревом
Шкафы управления ТЭНами применяются там, где процессу нужно управляемое тепло. Это может быть поддержание температуры воды, воздуха, масла, раствора, сырья, формы, камеры, трубопровода или технологического оборудования. Ключевое слово здесь - “управляемое”. Просто включить ТЭН недостаточно: нужно понимать, когда включать, с какой мощностью, по какой температуре, с какими ограничениями и что делать при аварии.
|
Объект |
Что управляется |
Особенности шкафа |
|
Емкости и баки |
ТЭНы нагрева воды, масла, растворов, технологических жидкостей |
Контроль уровня, защита от сухого хода, ограничение температуры, аварийный термостат, режим поддержания. |
|
Сушильные камеры |
Нагревательные секции, вентиляторы, заслонки, датчики температуры и влажности |
Зональное управление, ступенчатая мощность, ПИД-регулирование, блокировки по вентиляции. |
|
Вентиляционные калориферы |
Электрические нагреватели приточного воздуха |
Защита от перегрева, контроль протока воздуха, блокировка с вентилятором, ступени нагрева. |
|
Технологические линии |
Нагрев пресс-форм, ванн, труб, узлов дозирования, теплообменников |
Сигналы в АСУ ТП, рецепты, аварийная сигнализация, удаленное управление. |
|
Термошкафы и камеры |
Поддержание температуры внутри шкафа или камеры |
Точный регулятор, датчик температуры, аварийный независимый ограничитель. |
|
Греющие кабели и обогрев трубопроводов |
Линии электрообогрева |
Контроль температуры, защита линий, УЗО/дифзащита, распределение по зонам. |

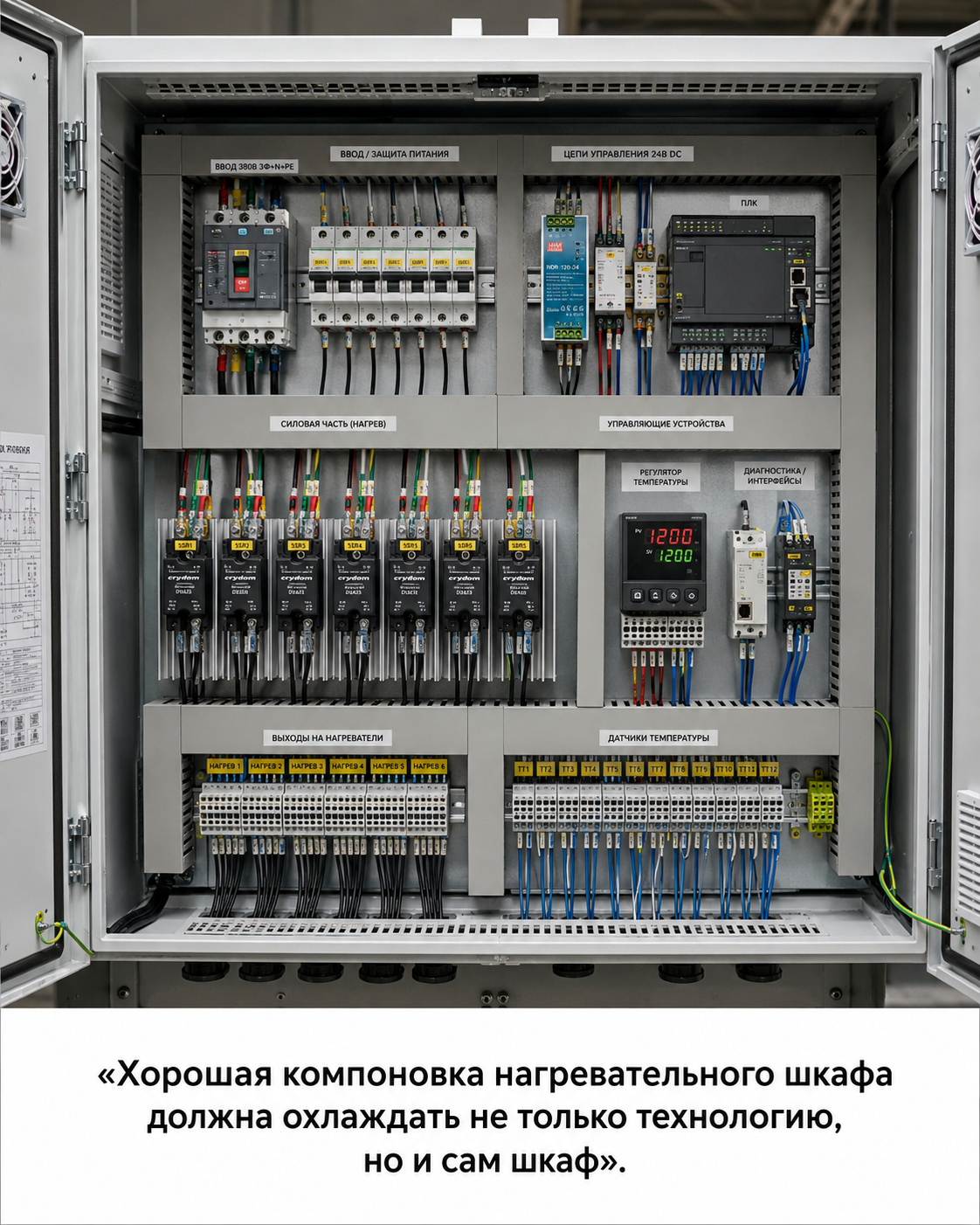

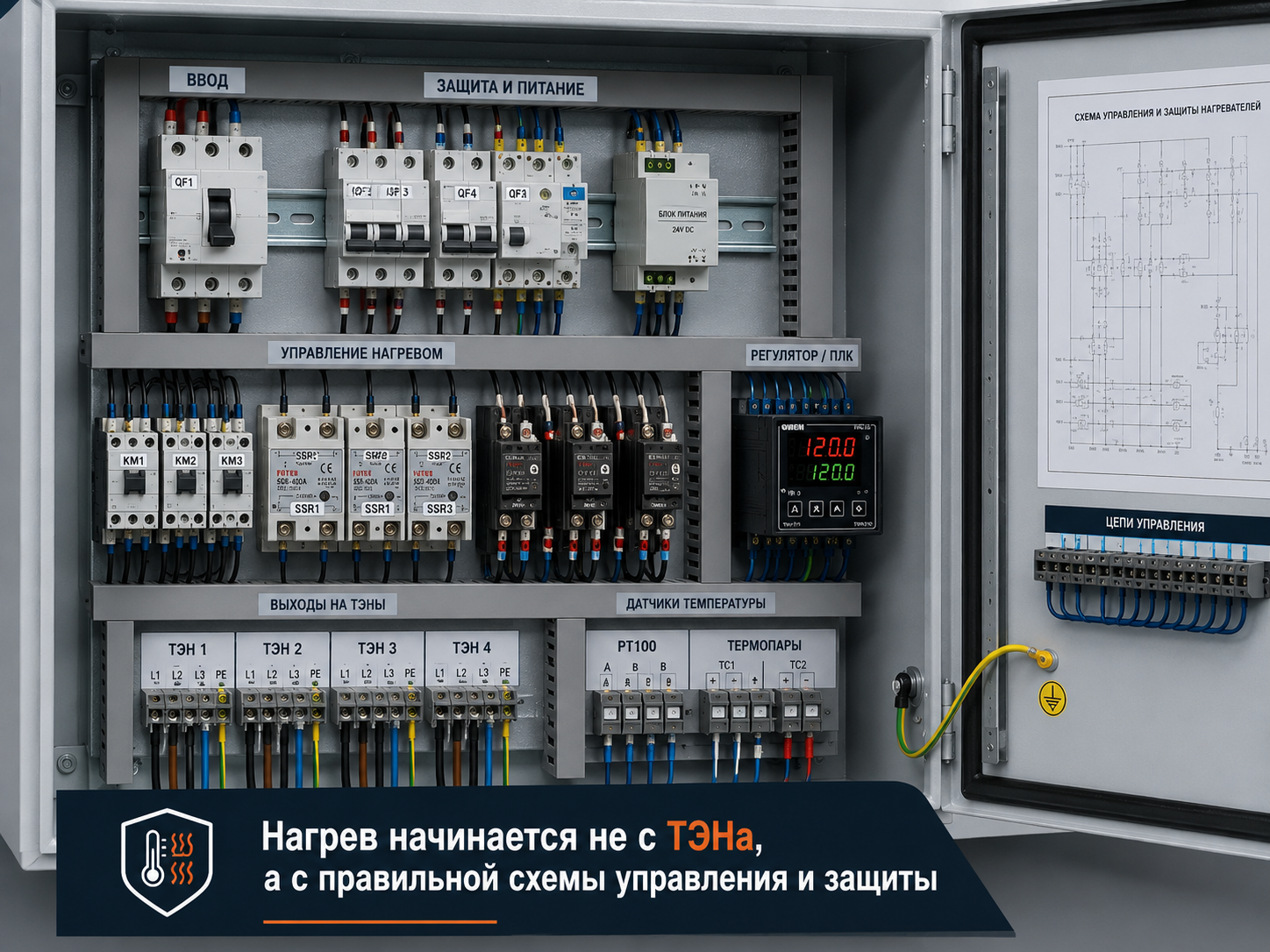

Из чего состоит шкаф управления ТЭНами
Состав шкафа зависит от мощности нагревателей, числа зон, точности регулирования и уровня автоматизации. Но базовая логика почти всегда одинаковая: ввод питания, защита, коммутация, измерение температуры, управление, сигнализация, клеммный ряд и документация.
Ввод и силовое питание
- вводной автоматический выключатель, выключатель нагрузки или рубильник;
- ограничители перенапряжений при необходимости;
- распределительные шины или клеммные блоки;
- защита отходящих линий ТЭНов;
- силовые клеммы для подключения нагревателей.
Силовая коммутация
- контакторы - для простого включения ступеней нагрева;
- твердотельные реле SSR - для частых включений без механического износа;
- тиристорные регуляторы мощности - для плавного или импульсного регулирования;
- предохранители или быстродействующая защита полупроводниковых ключей;
- теплоотвод и вентиляция для SSR/тиристорных модулей.
Измерение температуры
- датчики Pt100/Pt1000, термопары или преобразователи 4-20 мА;
- модули аналогового ввода ПЛК или отдельные регуляторы температуры;
- цепи компенсации и экранирования для термопар;
- контроль обрыва датчика и некорректного значения;
- отдельный аварийный термостат или ограничитель температуры для ответственных процессов.
Логика управления
- релейная схема для простых объектов;
- ПИД-регулятор температуры для одной или нескольких зон;
- ПЛК для рецептов, блокировок, связи, HMI и сложной логики;
- таймеры, реле времени, циклические алгоритмы;
- связь с внешней АСУ ТП или диспетчеризацией.

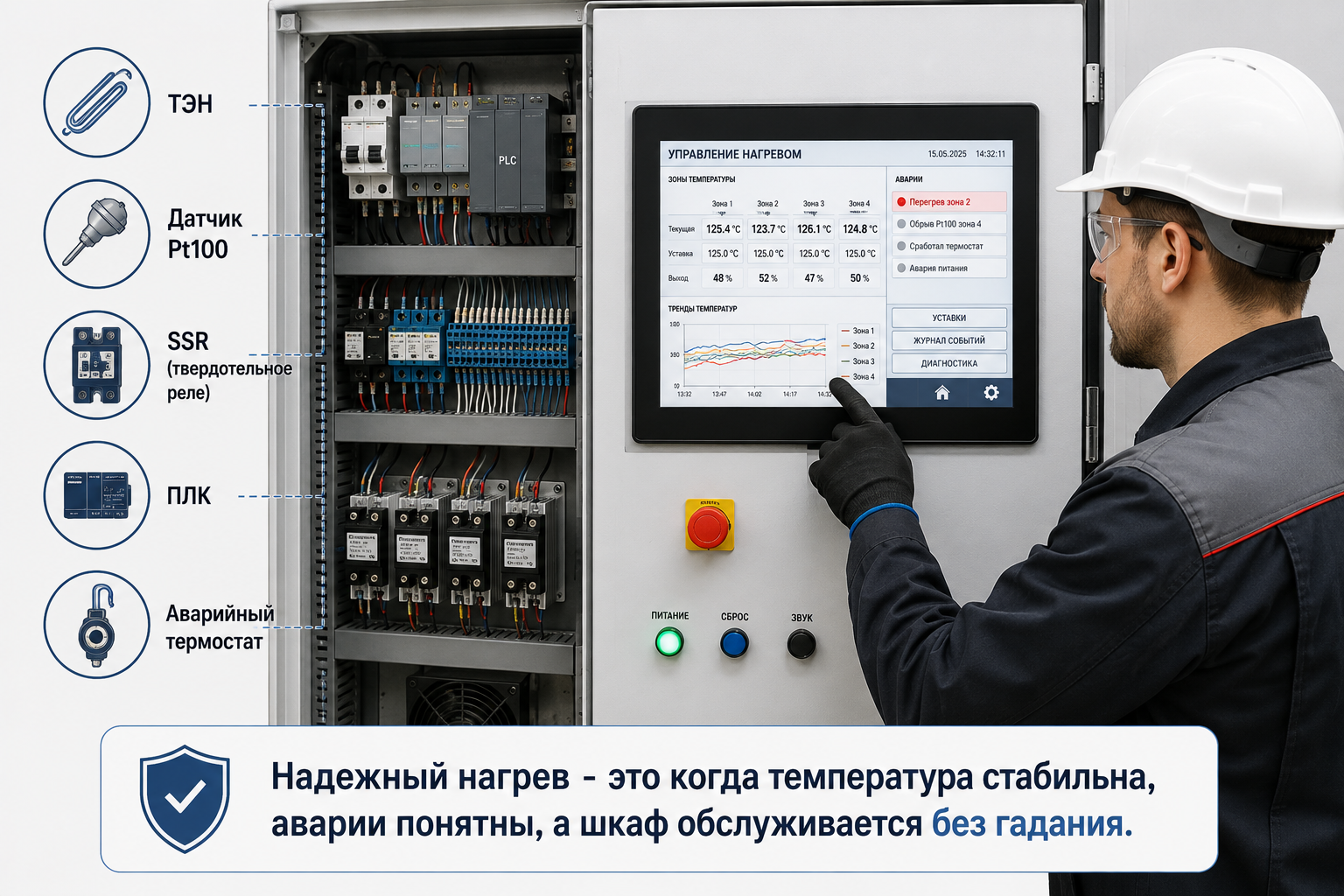

Операторский интерфейс
- переключатели «Местный/Дистанционный», «Ручной/Авто»;
- кнопки Пуск/Стоп, Сброс аварии;
- индикация питания, работы, аварии, перегрева;
- HMI-панель с температурой, уставками, состояниями зон и журналом событий;
- сервисные параметры с ограничением доступа.
Способы управления ТЭНами
Самая важная развилка при проектировании шкафа - как именно включать нагревательную нагрузку. От этого зависят ресурс, точность, стоимость, тепловой режим шкафа и электромагнитная совместимость. Условно можно выделить четыре подхода.
|
Способ |
Как работает |
Плюсы |
Ограничения |
|
Контакторное включение |
Контактор включает группу ТЭНов целиком: включено/выключено. |
Просто, понятно, недорого, удобно для ступенчатого нагрева. |
Механический износ при частых переключениях, щелчки, ограниченная точность регулирования. |
|
Ступенчатое управление |
ТЭНы разбиты на группы: например 25/50/75/100 % мощности. |
Удобно для больших мощностей, снижает пусковую нагрузку, проще резервировать зоны. |
Точность зависит от числа ступеней, требуется грамотная логика включения. |
|
SSR / твердотельное реле |
Полупроводниковый ключ включает нагрузку часто и бесконтактно, обычно в нуле синусоиды. |
Нет механического износа, хорошо для циклического управления, тише и быстрее контактора. |
Греется само устройство, нужны радиаторы, вентиляция и защита полупроводников. |
|
Тиристорный регулятор |
Регулирует мощность фазовым или пакетным методом. |
Плавное управление, высокая точность, удобно для технологического нагрева. |
Дороже, требует учета гармоник, ЭМС, охлаждения и правильного выбора режима. |
Для простого бака с водой часто достаточно контакторов и регулятора температуры. Для сушильной камеры, где нужна стабильная температура и частые корректировки мощности, обычно лучше применять SSR или тиристорное управление. Для печи, экструдера, ванны или линии с несколькими зонами рационально рассматривать ПЛК, многозонное регулирование и связь с верхним уровнем.
Основные режимы работы шкафа управления нагревом
Хороший шкаф не должен жить в единственном режиме “включить все”. В нормальном проекте закладывают несколько сценариев: ручной, автоматический, дистанционный, сервисный и аварийный. Это не усложнение ради усложнения, а способ обслуживать объект без шаманства с перемычками и ночных звонков “а как его теперь запустить?”.
|
Режим |
Что делает |
Когда нужен |
|
Ручной |
Оператор включает отдельные группы нагрева или разрешает работу с панели. |
Проверка, обслуживание, временный режим, диагностика. |
|
Автоматический |
Шкаф сам поддерживает температуру по уставке и алгоритму. |
Основной технологический режим. |
|
Дистанционный |
Команды приходят от ПЛК, SCADA, диспетчерской или другого шкафа. |
Интеграция в линию, удаленный контроль, централизованное управление. |
|
Сервисный |
Ограниченный режим для проверки цепей, датчиков, контакторов, вентиляторов, сигнализации. |
ПНР и регламентное обслуживание. |
|
Аварийный |
Отключение нагрева при перегреве, сухом ходе, отказе датчика, отсутствии протока, открытой двери или другой опасной ситуации. |
Защита людей, оборудования и технологического процесса. |
Теоретическая основа: почему нагрев требует расчета, а не интуиции
Электрический нагрев основан на выделении тепла при протекании тока через резистивный элемент. В простейшем виде мощность можно оценить по формулам P = U × I для однофазной цепи и P = √3 × U × I × cos φ для трехфазной. Для ТЭНов cos φ обычно близок к единице, но это не отменяет расчета токов, сечений кабеля, допустимого нагрева, падения напряжения, коммутационной способности аппаратов и теплового режима шкафа.

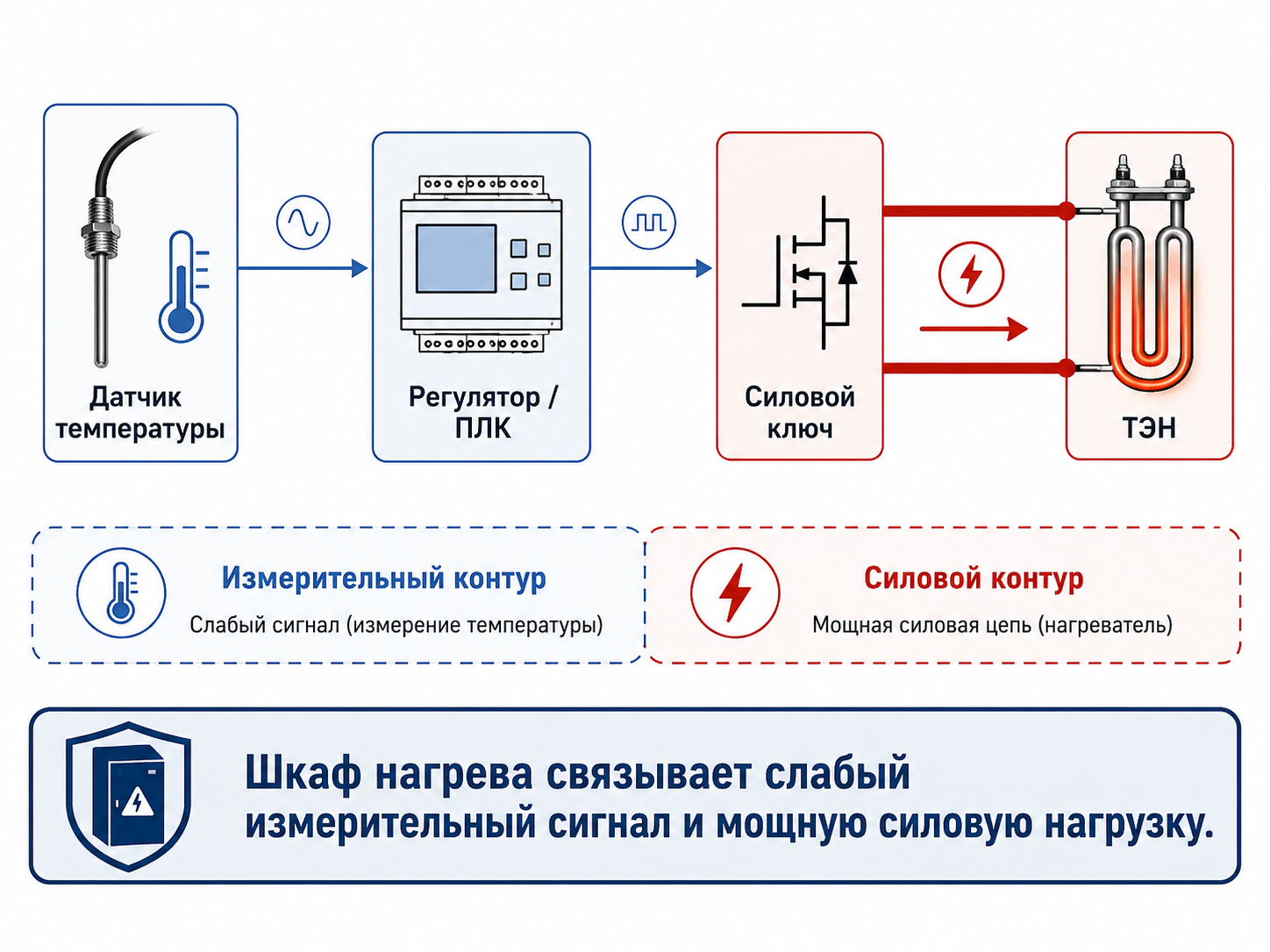

В шкафах управления нагревом есть две физики сразу: электрическая и тепловая. Электрическая часть отвечает за токи, коммутацию, защиту и ЭМС. Тепловая - за инерцию объекта, распределение мощности, задержки измерения, перегрев поверхности, тепловые потери, охлаждение полупроводниковых ключей и корпуса шкафа. Поэтому простая фраза “поставьте регулятор на 80 °C” в инженерной практике всегда превращается в вопросы: где стоит датчик, какая мощность ТЭНов, какой объем среды, какая скорость циркуляции, есть ли проток, сколько зон, как быстро нужно выйти на режим и что считать аварией.
При проектировании шкафов управления нагревом полезно сверяться с нормативными и техническими источниками. Для НКУ применяют требования серии ГОСТ IEC 61439; для электрооборудования машин - ГОСТ Р МЭК 60204-1; для контакторов и пускателей - ГОСТ IEC 60947-4-1; для промышленного электронагрева - серию IEC 60519; для ПЛК и программной логики - IEC 61131-3; для датчиков температуры - IEC 60751 и IEC 60584. Перед проектированием нужно проверять актуальные редакции нормативных документов и требования конкретного объекта.
|
Источник |
Почему важен для темы |
|
ГОСТ IEC 61439-1-2024 / ГОСТ IEC 61439-2-2024 |
Требования к низковольтным комплектным устройствам, проверкам, условиям эксплуатации, нагреву, маркировке и документации. |
|
ГОСТ Р МЭК 60204-1-2007 |
Общие требования к электрооборудованию машин: защита, цепи управления, документация, проверка и испытания. |
|
ГОСТ IEC 60947-4-1-2021 |
Требования к электромеханическим контакторам и пускателям, которые часто применяются для коммутации нагревателей и сопутствующих двигателей. |
|
IEC 60519-1:2020 |
Общие требования безопасности для промышленных установок электронагрева и электромагнитной обработки материалов. |
|
IEC 61131-3:2025 |
Языки программирования ПЛК: Structured Text, Ladder Diagram, Function Block Diagram и др. Полезно для шкафов с программной логикой. |
|
IEC 60751 / IEC 60584-1 |
Характеристики промышленных платиновых термосопротивлений и термопар, используемых в системах контроля температуры. |
|
Технические руководства Omron, Panasonic, Sensata по SSR |
Практические рекомендации по твердотельным реле, нулевому переходу, тепловыделению и выбору SSR для нагревательных нагрузок. |

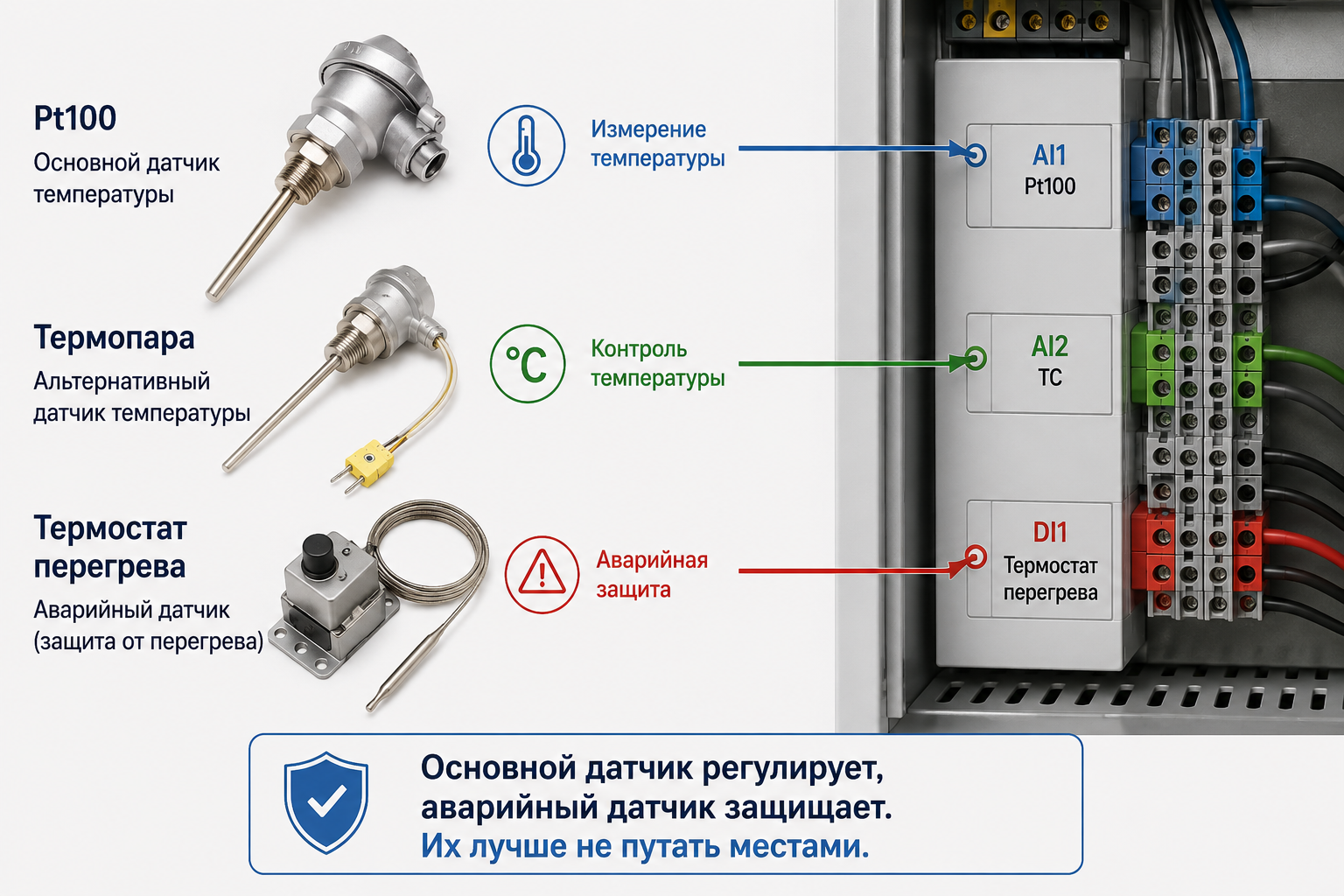

Датчики температуры: Pt100, термопары и аналоговые сигналы
Шкаф управления нагревом видит процесс через датчики. Если датчик подобран или установлен неправильно, даже самый дорогой регулятор будет честно управлять неправильной температурой. Это как термометр на солнце: цифра есть, пользы мало.
|
Датчик |
Где применяют |
Плюсы |
Что учитывать |
|
Pt100 / Pt1000 |
Вода, воздух, масла, умеренные температуры, точное поддержание |
Хорошая точность и стабильность, понятная диагностика |
Схема 2/3/4 провода, длина линии, класс допуска, место установки. |
|
Термопара K, J, N и др. |
Высокие температуры, печи, сушильные камеры, горячие зоны |
Широкий температурный диапазон, быстрый отклик |
Компенсационный провод, холодный спай, помехи, правильная полярность. |
|
Преобразователь 4-20 мА |
Удаленные датчики, промышленные объекты, АСУ ТП |
Помехоустойчивость, диагностика обрыва, удобно для ПЛК |
Питание преобразователя, масштабирование, заземление экрана. |
|
Дискретный термостат |
Аварийная защита от перегрева |
Простота и независимость от ПЛК/регулятора |
Уставка, место установки, ручной/автоматический сброс. |
Какие защиты нужны в шкафу управления ТЭНами
Нагревательный шкаф должен защищать не только кабель и ТЭН, но и технологию. Вода в баке может закончиться, вентилятор может остановиться, датчик может оборваться, контактор может залипнуть, SSR может пробиться, а оператор может ввести уставку, от которой технолог тихо поседеет. Поэтому защита должна быть многоуровневой.
|
Защита / блокировка |
От чего защищает |
Как реализуется |
|
Автоматический выключатель или предохранитель |
Короткое замыкание и перегрузка линии |
Подбор по току, сечению, коммутационной способности и условиям прокладки. |
|
Дифференциальная защита |
Утечка тока на корпус, повреждение изоляции, риск поражения током |
УЗО/дифавтомат с учетом типа нагрузки, среды и требований объекта. |
|
Контроль фаз и напряжения |
Перекос, пропадание фазы, неправильное питание трехфазных групп |
Реле контроля фаз/напряжения или измерение ПЛК/анализатором. |
|
Защита от перегрева |
Разрушение ТЭНа, пожарный риск, перегрев среды или поверхности |
Аварийный термостат, независимый ограничитель, программная авария по датчику. |
|
Защита от сухого хода |
Работа ТЭНа без среды или без теплоотвода |
Датчик уровня, датчик протока, прессостат, блокировка включения. |
|
Контроль вентиляции |
Перегрев калорифера при остановке вентилятора |
Блокировка нагрева по работе вентилятора, датчику давления/потока, концевикам заслонок. |
|
Контроль обрыва датчика |
Некорректное измерение температуры |
Диагностика регулятора/ПЛК, аварийное отключение нагрева. |
|
Защита силовых ключей |
Повреждение SSR/тиристоров при КЗ или перегреве |
Быстродействующие предохранители, радиаторы, вентиляторы, термоконтроль радиатора. |
|
Дверная блокировка |
Доступ к токоведущим частям под напряжением |
Концевик двери, блокировка, предупредительная маркировка, конструктивная защита. |
Логика работы: от простого терморегулятора до ПЛК
Логику шкафа выбирают по сложности объекта. Нельзя сказать, что ПЛК всегда лучше, а реле всегда хуже. Для одной емкости с одним датчиком и одним ТЭНом отдельный регулятор температуры может быть оптимальным решением. Но если есть несколько зон, рецепты, привязка к вентиляции, насосам, клапанам, удаленной диспетчеризации и журналу аварий, ПЛК становится не “игрушкой автоматчика”, а нормальным инструментом управления.
|
Вариант логики |
Подходит для |
Что дает |
|
Терморегулятор + контактор |
Простая емкость, один контур нагрева |
Минимальная стоимость, понятная эксплуатация. |
|
Терморегулятор + SSR |
Частое включение, небольшая инерция, нужна плавность |
Меньше механического износа, лучше точность поддержания. |
|
Несколько регуляторов по зонам |
Сушильная камера, печь, форма, многозонный нагрев |
Независимые уставки и контроль каждой зоны. |
|
ПЛК + HMI + силовые модули |
Сложный технологический объект, рецепты, связь с АСУ ТП |
Гибкие алгоритмы, архивы, диагностика, связь, расширение. |
|
ПЛК + тиристорные регуляторы |
Точная мощность, большие нагрузки, технологические печи |
Плавное регулирование, контроль мощности, развитая диагностика. |

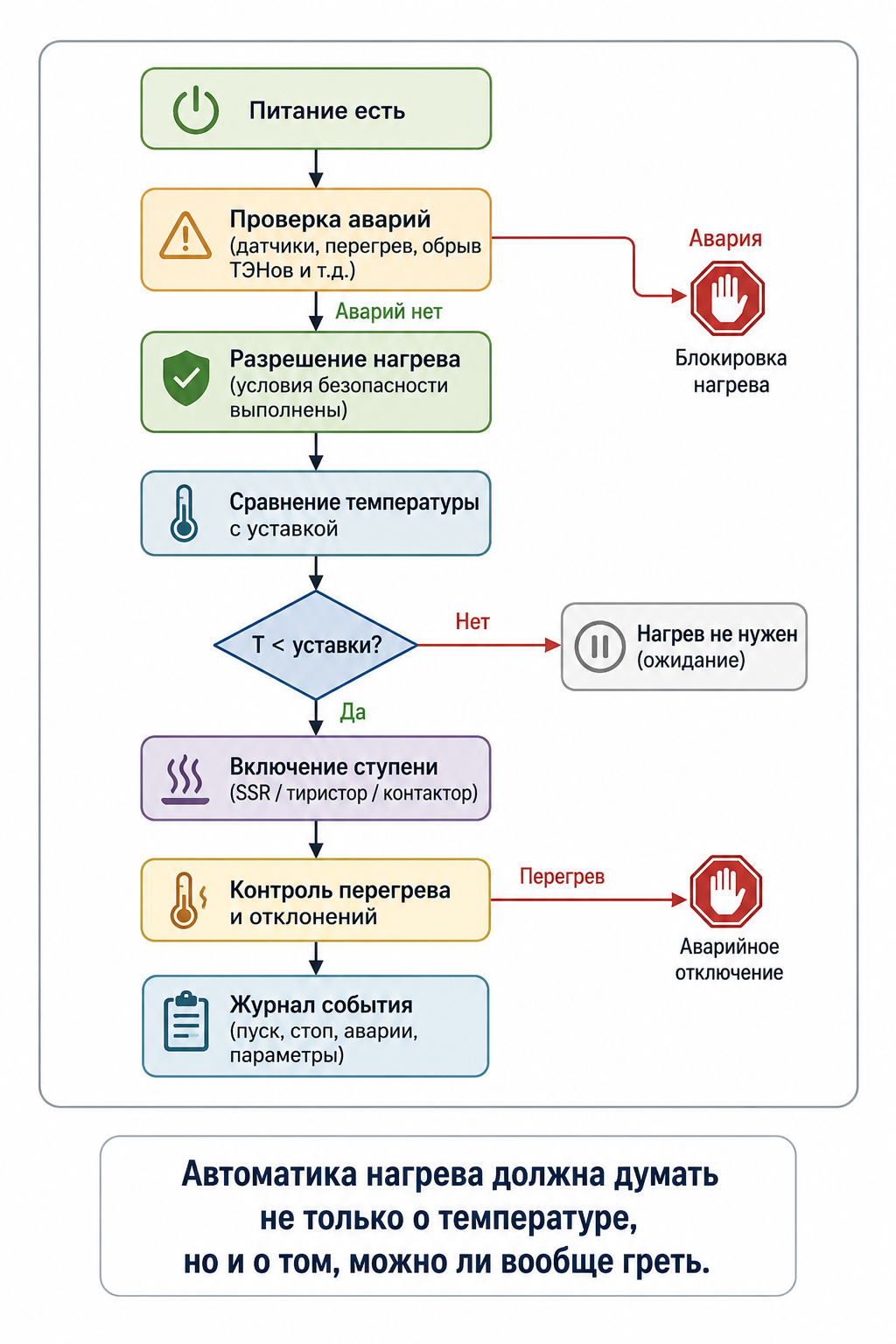

Типовой алгоритм автоматического режима выглядит так: оператор задает уставку, шкаф проверяет отсутствие аварий, наличие разрешающих сигналов, состояние датчика и готовность силовой части. Затем включается нагрев: ступенями, циклически или плавно. При достижении уставки мощность снижается или отключается. При превышении аварийного порога нагрев отключается независимо от обычного регулятора. Такой резервный уровень защиты особенно важен там, где перегрев может привести к повреждению оборудования или опасной ситуации.
Практические примеры применения
|
Пример |
Решение шкафа |
Важные нюансы |
|
Бак подогрева воды 30 кВт |
Три группы ТЭНов по 10 кВт, контакторное ступенчатое включение, датчик Pt100, аварийный термостат. |
Не включать нагрев без уровня, предусмотреть защиту линии и удобное обслуживание ТЭНов. |
|
Электрокалорифер приточной вентиляции 60 кВт |
Ступени нагрева или тиристорное управление, блокировка по вентилятору, датчик температуры воздуха, защита от перегрева. |
Нагрев должен отключаться при остановке вентилятора и отсутствии протока воздуха. |
|
Сушильная камера |
ПЛК, HMI, несколько зон нагрева, датчики температуры, управление вентиляторами, рецепты. |
Важны равномерность температуры, журнал аварий и управление по технологическому циклу. |
|
Обогрев трубопровода |
Линии греющего кабеля, термостаты или ПЛК, защита отходящих линий, УЗО/дифзащита. |
Нужно учитывать длину линий, условия улицы, IP корпуса, конденсат и обслуживание. |
|
Технологическая ванна |
ТЭНы, датчик температуры, датчик уровня, ПИД-регулятор, сигнализация перегрева. |
Главный риск - сухой ход и локальный перегрев ТЭНов. |

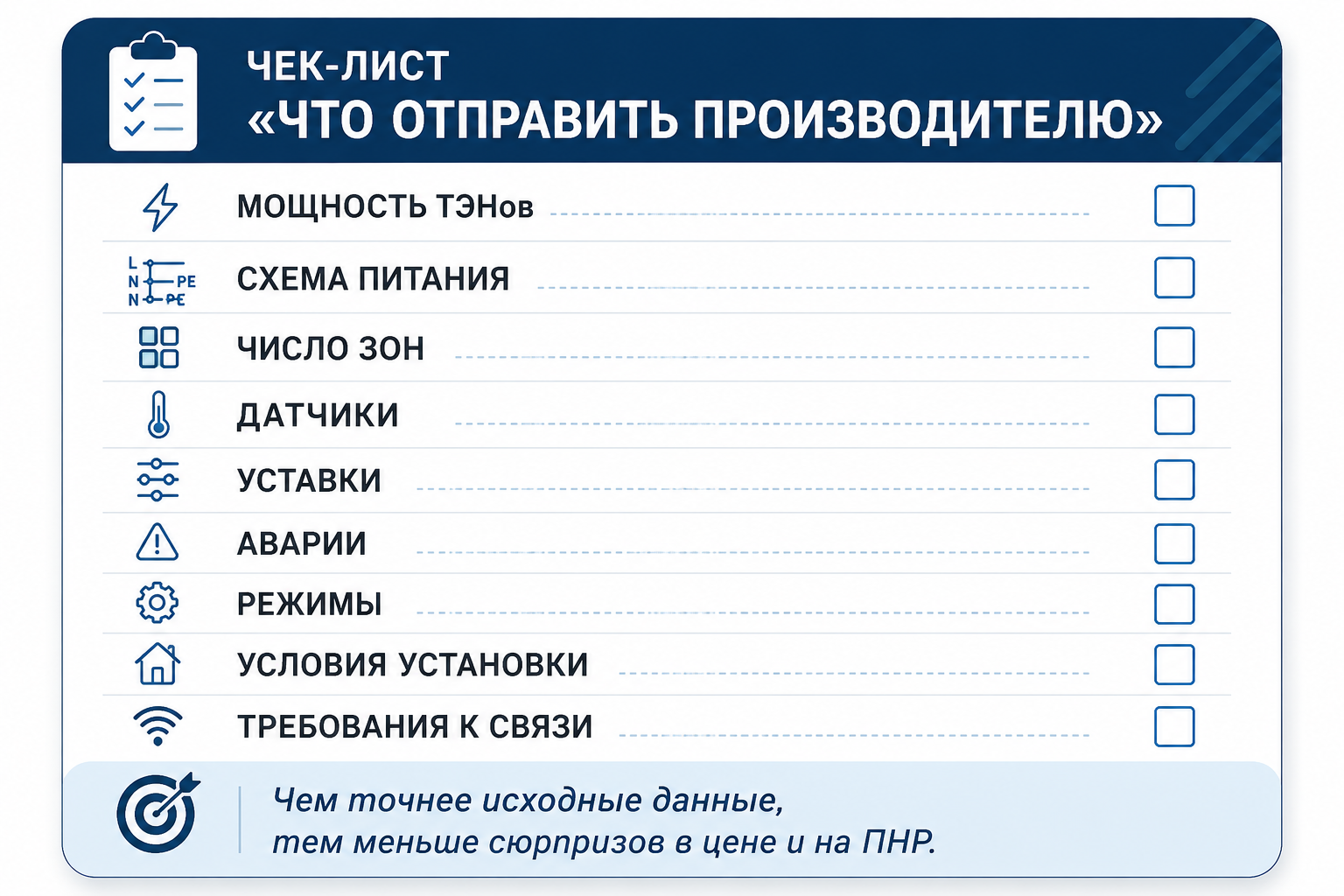

Какие данные нужны для расчета шкафа
Чтобы корректно рассчитать шкаф управления ТЭНами, производителю нужны исходные данные. Чем меньше данных в заявке, тем больше “примерно” в коммерческом предложении. А “примерно” для нагрева - это почти всегда либо переплата, либо недоработка схемы.
- назначение объекта: бак, калорифер, камера, печь, ванна, трубопровод, технологическая линия;
- количество ТЭНов, мощность каждого, напряжение питания и схема включения;
- число зон нагрева и требуемая точность поддержания температуры;
- тип датчиков температуры: Pt100, Pt1000, термопара, 4-20 мА, 0-10 В;
- диапазон рабочих температур и аварийные пороги;
- требуемые режимы: ручной, автоматический, дистанционный, сервисный;
- наличие вентиляторов, насосов, заслонок, клапанов и других связанных механизмов;
- сигналы в АСУ ТП: команды, состояния, аварии, уставки, текущие температуры;
- условия установки шкафа: помещение/улица, температура, влажность, пыль, IP, способ ввода кабелей;
- требования по брендам компонентов, документации, маркировке, протоколам испытаний и ПНР.
Нюансы монтажа и сборки
Разделение силовых и измерительных цепей
Силовые цепи ТЭНов и цепи датчиков температуры должны быть разведены аккуратно. Особенно это касается термопар и аналоговых сигналов. Кабель датчика, брошенный в один жгут с силовой линией нагревателя, может превратить точное регулирование в гадание по шумному сигналу.
Тепло внутри шкафа
SSR и тиристорные регуляторы выделяют тепло. Если поставить их плотным рядом без радиаторов и вентиляции, шкаф начнет греть сам себя не хуже технологического объекта. Поэтому при проектировании учитывают тепловыделение аппаратов, вентиляционные зазоры, расположение радиаторов, фильтров и вентиляторов.
Маркировка и обслуживание
В шкафах нагрева часто много однотипных линий: ТЭН 1.1, ТЭН 1.2, зона 2, датчик 3, аварийный термостат. Без нормальной маркировки поиск неисправности превращается в археологию. Маркируют аппараты, клеммы, провода, кабели, датчики и силовые выходы.
Резерв места
Шкаф “впритык” дешевле только на бумаге. В реальности запас места нужен для охлаждения, кабельных вводов, обслуживания, будущих дополнительных зон и нормальной укладки проводников. Особенно это важно для силовых нагревательных шкафов, где токи и тепловыделение выше, чем в обычных цепях управления.
Типичные ошибки при заказе и сборке шкафа управления нагревом
|
Ошибка |
К чему приводит |
Как правильно |
|
Выбирать шкаф только по суммарной мощности ТЭНов |
Не учитываются зоны, режимы, датчики, тепловой режим и защита. |
Считать схему целиком: питание, управление, датчики, блокировки, ПНР. |
|
Ставить контактор там, где нужны частые переключения |
Быстрый износ контактов, шум, нестабильность регулирования. |
Для частых циклов рассмотреть SSR или тиристорное управление. |
|
Не контролировать сухой ход или проток |
ТЭН перегревается и выходит из строя. |
Добавить датчик уровня, протока, давления или другую разрешающую блокировку. |
|
Не предусмотреть аварийный ограничитель температуры |
Отказ основного датчика может привести к перегреву. |
Использовать независимый аварийный термостат/ограничитель там, где это критично. |
|
Смешивать силовые и измерительные цепи |
Помехи, скачущие показания, ложные аварии. |
Разводить цепи, применять экраны, правильное заземление и отдельные клеммы. |
|
Игнорировать тепловыделение SSR/тиристоров |
Перегрев шкафа, отказ силовых ключей. |
Расчет охлаждения, радиаторы, вентиляция, контроль температуры внутри. |
|
Не описывать алгоритм работы в ТЗ |
Производитель и заказчик понимают “авто” по-разному. |
До изготовления согласовать режимы, уставки, аварии и логику переходов. |
Что проверяют при ПНР шкафа управления ТЭНами
Пусконаладка нужна не для галочки. На ПНР проверяют, что шкаф не просто красиво собран, а правильно работает с конкретным объектом: датчики показывают реальные значения, нагрев включается по алгоритму, аварии срабатывают, зоны не перепутаны, оператор понимает индикацию, а документация соответствует фактической схеме.
- Проверка соответствия схемы, маркировки и фактической сборки.
- Контроль затяжки соединений, клемм, силовых выводов и шин.
- Проверка цепей защиты, PE, изоляции и корректности подключения нагрузки.
- Проверка датчиков температуры: соответствие канала, диапазона, полярности термопары или схемы Pt100.
- Проверка ручного режима и каждой группы ТЭНов отдельно.
- Проверка автоматического режима, уставок, гистерезиса или ПИД-регулирования.
- Проверка аварий: перегрев, обрыв датчика, отсутствие уровня/протока, отказ вентилятора, аварийный стоп.
- Проверка обмена с АСУ ТП, если он предусмотрен.
- Фиксация параметров, протоколов, замечаний и рекомендаций по эксплуатации.
Советы профессионалов
- Разделяйте “рабочее регулирование” и “аварийное отключение”. Один датчик не должен быть единственной надеждой объекта.
- Не экономьте на маркировке. В шкафах нагрева много одинаковых цепей, и ошибка зоны может испортить технологический процесс.
- Для SSR и тиристоров обязательно считайте тепло. Полупроводниковая коммутация удобна, но не бесплатна по тепловому балансу.
- Для больших мощностей разбивайте нагрев на группы. Так проще управлять нагрузкой, обслуживать и резервировать систему.
- Перед заказом шкафа опишите алгоритм словами. Хорошее ТЗ начинается не с перечня автоматов, а с ответа: что должно происходить при норме, отклонении и аварии.
- Для шкафов, связанных с вентиляцией, насосами или технологической линией, сразу закладывайте сигналы обмена с АСУ ТП.
Частые вопросы
Можно ли управлять ТЭНами обычным контактором?
Да, если нагрузка включается редко или работает ступенями. При частом регулировании контактор быстро изнашивается, поэтому лучше рассмотреть SSR или тиристорное управление.
Что лучше: SSR или тиристорный регулятор?
SSR хорошо подходит для циклического включения резистивной нагрузки. Тиристорный регулятор применяют, когда нужна более точная или плавная регулировка мощности, особенно на больших нагрузках и технологических процессах.
Нужен ли ПЛК для шкафа управления нагревом?
Не всегда. Для одной зоны может хватить регулятора температуры. ПЛК нужен, если есть несколько зон, рецепты, сложные блокировки, HMI, обмен с АСУ ТП и журнал аварий.
Почему ТЭН выходит из строя, хотя автомат не срабатывал?
Автомат защищает линию от сверхтоков, но не всегда защищает ТЭН от сухого хода, локального перегрева, плохого теплоотвода или неверной установки. Для этого нужны технологические блокировки и температурная защита.
Можно ли сделать шкаф управления нагревом с удаленным контролем?
Да. В шкаф можно заложить Modbus RTU/TCP, Ethernet, дискретные сигналы, HMI, передачу аварий и температур в SCADA или диспетчерскую систему.
Вывод: хороший шкаф нагрева управляет не только током, но и рисками
Шкаф управления ТЭНами - это не коробка с автоматом, а инженерная система. В ней должны быть правильно рассчитаны силовые цепи, выбраны аппараты коммутации, предусмотрены датчики, аварийные блокировки, режимы работы, охлаждение, маркировка и документация. Чем выше мощность и ответственнее процесс, тем важнее не “собрать как-нибудь”, а заранее продумать логику нагрева и отказов.
ООО ИК «ЭЛТЕКО» разрабатывает и собирает шкафы управления ТЭНами, нагревом, вентиляцией, насосами и технологическим оборудованием: от простых релейных решений до шкафов с ПЛК, HMI, Modbus, SCADA и ПНР на объекте. Чтобы рассчитать шкаф, подготовьте мощность нагревателей, число зон, тип датчиков, режимы работы и требования к автоматике - или отправьте исходное ТЗ, а мы поможем уточнить недостающие данные.
Свяжитесь с нами для подбора шкафа управления нагревом, расчета стоимости и подготовки технического решения под ваш объект.
Источники и материалы
- ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования - https://docs.cntd.ru/document/1310381161
- ГОСТ Р МЭК 60204-1-2007. Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования - https://docs.cntd.ru/document/1200062544
- ГОСТ IEC 60947-4-1-2021. Контакторы и пускатели - https://docs.cntd.ru/document/1200181366
- IEC 60519-1:2020. Safety in installations for electroheating and electromagnetic processing - General requirements - https://webstore.iec.ch/en/publication/61886
- IEC 61131-3:2025. Programmable controllers - Programming languages - https://webstore.iec.ch/en/publication/68533
- IEC 60584-1:2013. Thermocouples - Reference functions and tolerances - https://webstore.iec.ch/en/publication/2521
- Omron. Technical Guide for Solid State Relays - https://www.ia.omron.com/data_pdf/guide/18/ssr_tg_e_9_1_1-3%28overview%29.pdf
- Panasonic Industry. Temperature control utilizing SSR - https://mediac.industry.panasonic.eu/p/2022-11/AN_033_Temperature_control_utilizing_SSR_2022.pdf
- Sensata. Three Phase Solid State Relays for Heating Control - https://www.sensata.com/sites/default/files/a/sensata-ssr-3-phase-heating-control-whitepaper.pdf
