Шкаф управления насосами: защита, режимы и автоматика

Вступление: зачем вообще нужен шкаф управления насосами

Насосная установка кажется простой только на первом знакомстве: есть двигатель, есть рабочее колесо, есть труба, значит надо подать питание — и вода побежит. На практике такой подход быстро упирается в перегрузку двигателя, сухой ход, скачки давления, частые пуски, гидроудары, аварии по уровню, жалобы эксплуатационников и, конечно, в вопрос «почему оно опять встало?».

Шкаф управления насосами — это не просто коробка с автоматом и кнопкой «Пуск». Это низковольтное комплектное устройство, которое объединяет силовую часть, защиту, цепи управления, автоматику, сигнализацию и интерфейсы связи. Его задача — сделать работу насосов управляемой, безопасной и предсказуемой: включить нужный агрегат, защитить двигатель, поддержать давление или уровень, подключить резерв, выдать аварию оператору и не дать системе «героически погибнуть» из-за одного заклинившего поплавка.

Эта статья поможет разобраться, из чего состоит шкаф управления насосами, какие режимы в нем применяются, чем отличаются простые схемы от шкафов с ПЛК и частотными преобразователями, какие ошибки чаще всего приводят к проблемам на объекте и какие данные нужны для нормального технического расчета.

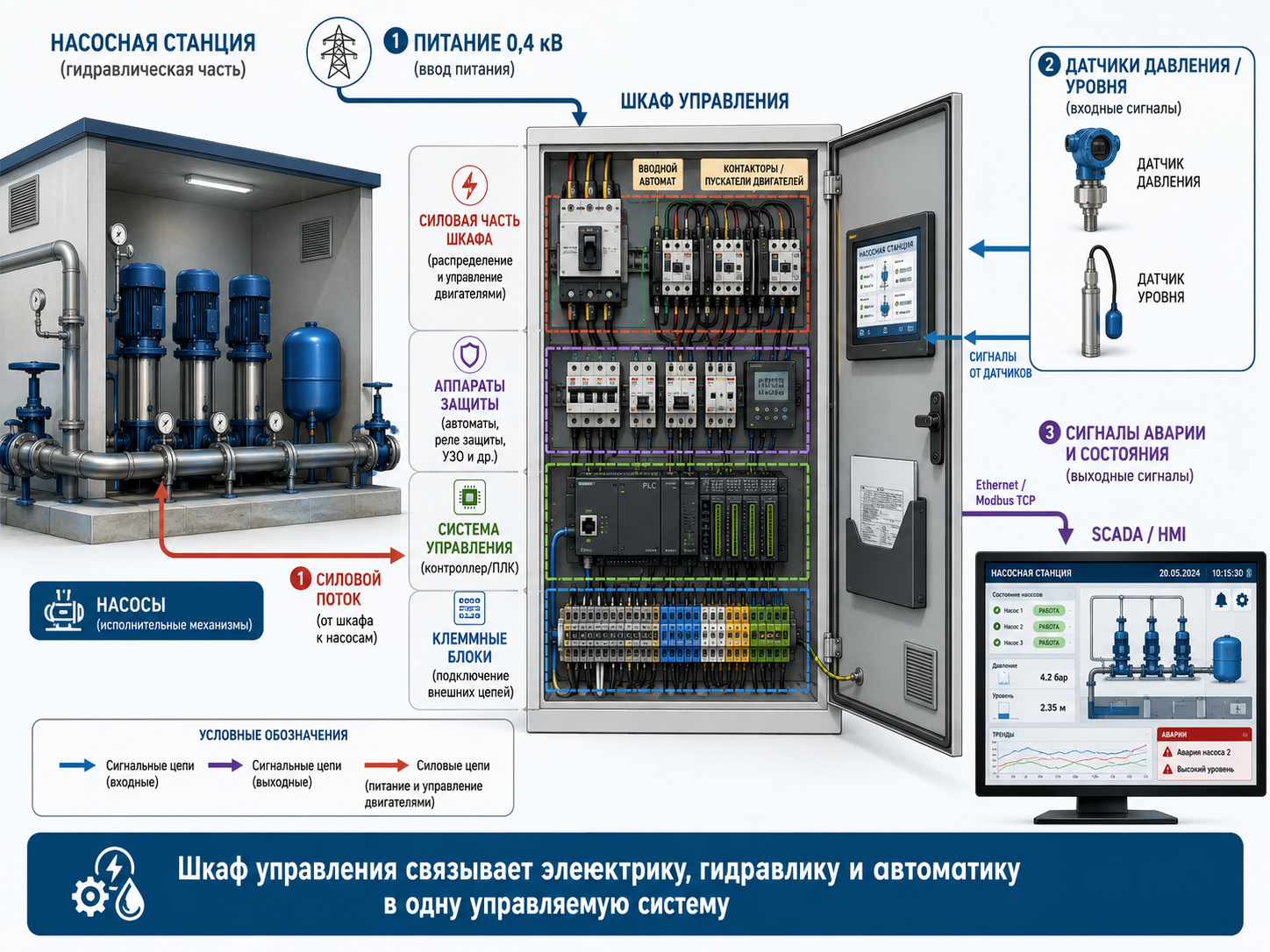

Что такое шкаф управления насосами

Шкаф управления насосами, или ШУН, — это электротехническое изделие для питания, защиты и автоматического управления одним или несколькими насосными агрегатами. В промышленной и коммунальной практике также встречаются названия СУН — станция управления насосами, шкаф управления насосной станцией, шкаф КНС, шкаф повысительной насосной установки, шкаф пожарных насосов, шкаф дренажных насосов.

По сути, это специализированный шкаф управления электродвигателями с учетом особенностей насосной технологии. Электродвигателю важно получить питание и защиту, а насосу — работать в допустимой гидравлической зоне: не качать «всухую», не гонять воду в закрытую задвижку, не создавать опасное давление, не включаться каждые десять секунд и не оставлять объект без резервного агрегата.

Грамотно собранный шкаф управления насосами решает сразу несколько задач: коммутация силовой нагрузки, защита двигателя и линии, прием сигналов от датчиков, выполнение алгоритма управления, индикация состояния, передача данных на верхний уровень и удобное обслуживание. Это тот случай, когда качество щита видно не только по ровным проводам, но и по тому, насколько спокойно работает объект после ПНР.

Задача шкафа	Что это означает на практике	Что получает заказчик
Питание насосов	Ввод, коммутация, распределение питания по насосным агрегатам, защита линий	Понятная силовая схема и возможность безопасного отключения
Защита оборудования	КЗ, перегрузка, перекос фаз, сухой ход, аварии датчиков, перегрев двигателя	Снижение риска выхода из строя насоса и двигателя
Автоматическое управление	Работа по давлению, уровню, расходу, расписанию или команде от АСУ ТП	Стабильный процесс без постоянного ручного вмешательства
Резервирование	Чередование рабочих насосов, автоматическое включение резерва, учет наработки	Повышение надежности и равномерный износ агрегатов
Диспетчеризация	Сигналы Работа/Авария/Режим, Modbus RTU/TCP, Ethernet, сухие контакты	Понимание состояния насосной без похода к шкафу
Сервис и диагностика	Индикация, журнал аварий, ручной режим, клеммные блоки, маркировка	Быстрое обслуживание и меньше «электрического детектива» на объекте

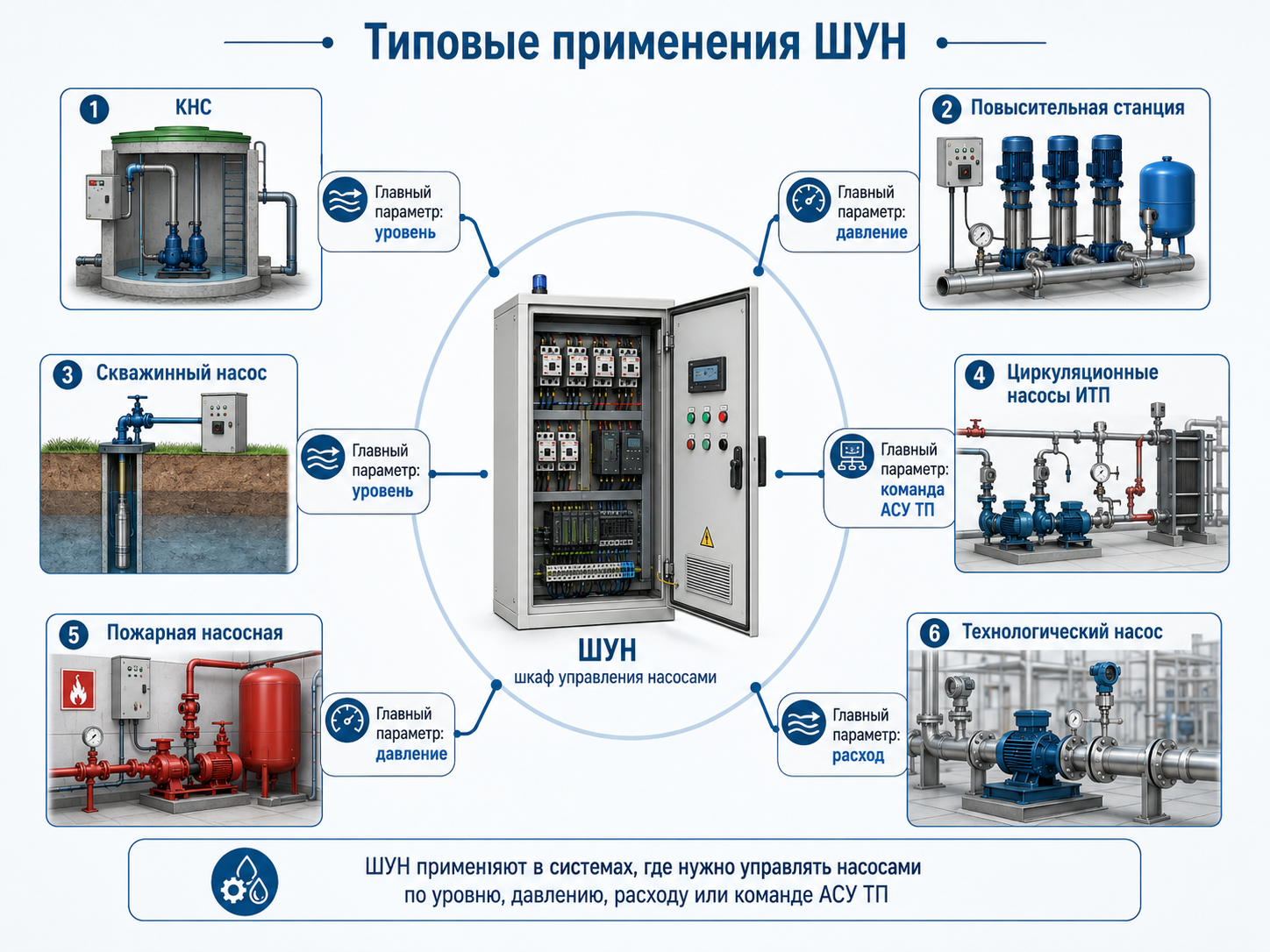

Где применяются шкафы управления насосами

Сфера применения ШУН шире, чем кажется. Насосы стоят не только в котельной или водомерном узле. Они работают в системах водоснабжения, канализации, отопления, охлаждения, пожаротушения, технологических линиях, дренажах, скважинах, оросительных системах, очистных сооружениях и промышленных установках.

В каждом случае шкаф решает похожую электромеханическую задачу, но алгоритм управления и набор защит отличаются. Для повысительной станции важна стабильность давления. Для КНС — надежная работа по уровням и защита от переполнения. Для пожарных насосов — приоритет запуска и особая логика сигнализации. Для технологического насоса — связь с процессом, блокировками и АСУ ТП.

Объект	Типовая задача	Особенности автоматики
Повысительная насосная станция	Поддержание давления в сети	ПИД-регулирование по датчику давления, каскад насосов, частотный преобразователь, защита от сухого хода
Канализационная насосная станция (КНС)	Перекачка стоков по уровню	Поплавковые выключатели или уровнемер, чередование насосов, авария высокого уровня, защита от заклинивания
Дренажная система	Отвод воды из приямков и подвалов	Работа по уровням, защита от частых пусков, аварийный сигнал переполнения
Скважинный насос	Подача воды из скважины	Контроль сухого хода, давление, ток, плавный пуск, защита кабельной линии
Система отопления или ИТП	Циркуляция теплоносителя	Регулирование по давлению/перепаду, резервирование, связь с диспетчеризацией
Пожарная насосная установка	Подача воды в систему пожаротушения	Приоритетный запуск, контроль готовности, резервирование, отдельные требования проекта и СП
Промышленный технологический насос	Перекачка продукта в технологическом процессе	Блокировки от оборудования, датчики КИПиА, интеграция с ПЛК/SCADA

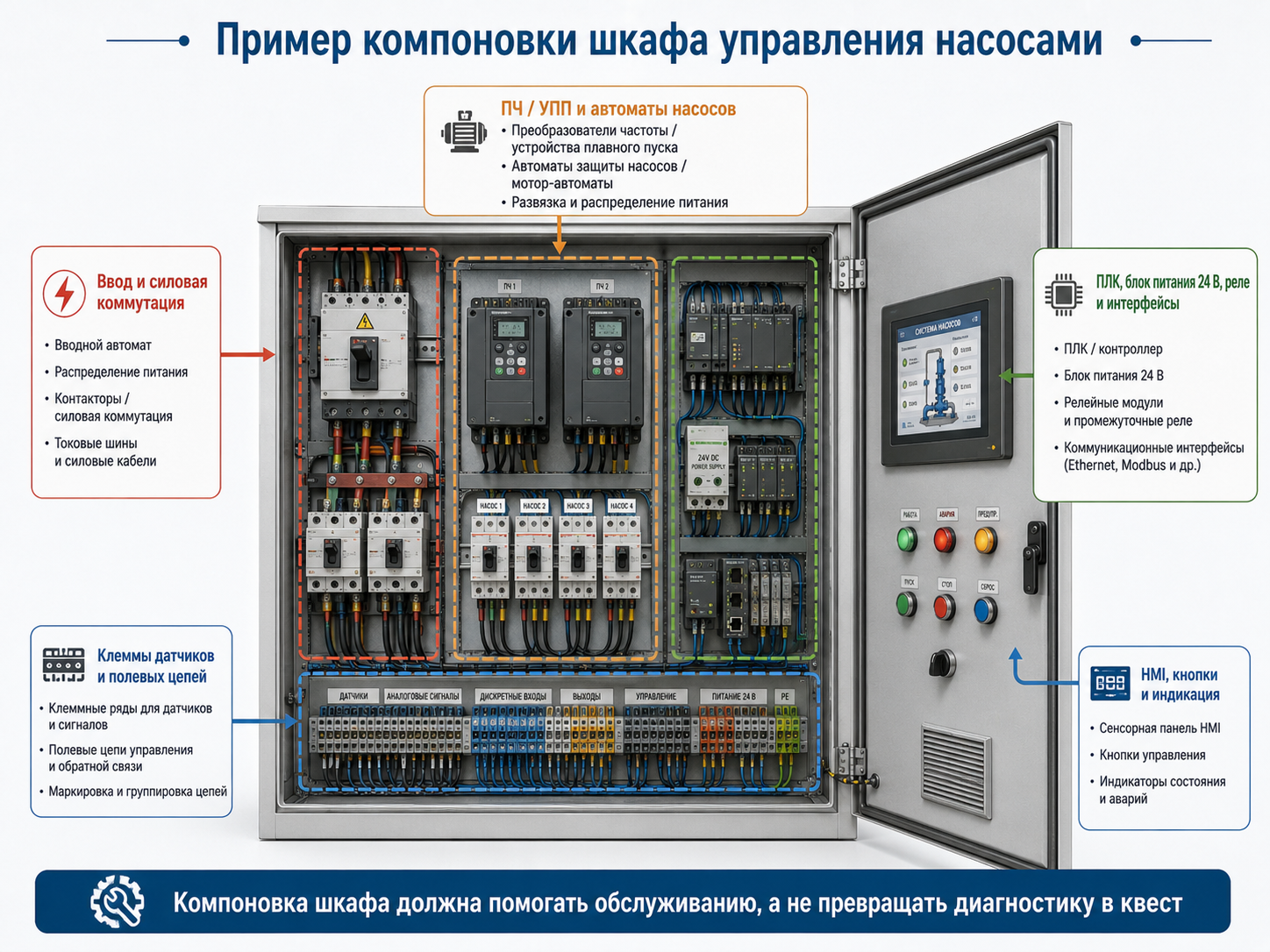

Из чего состоит шкаф управления насосами

Внутри шкафа управления насосами можно выделить несколько функциональных зон. В хорошей сборке они не перемешаны «как повезло», а логично разделены: силовая часть, цепи управления, КИПиА, интерфейсы связи, клеммные поля и сервисные элементы. Это важно не только для красоты. Разделение снижает помехи, упрощает обслуживание и помогает быстрее найти причину аварии.

Корпус, монтажная панель и климатическое исполнение

Корпус выбирают по месту установки: помещение, насосная, улица, влажная зона, пыльная среда, наличие агрессивных паров, риск конденсата. Для сухого помещения достаточно одного исполнения, для КНС или наружной установки — уже совсем другой разговор: степень защиты IP, обогрев шкафа, вентиляция или теплообмен, антикоррозионное исполнение, козырек, цоколь, вводы кабелей снизу или сверху.

Если в шкафу стоят частотные преобразователи, важно заранее оценить тепловыделение. ПЧ не любят, когда их ставят в закрытый металлический «термос» без расчета вентиляции. Такое решение иногда выглядит аккуратно первые две недели, а потом начинается летняя серия «ошибка перегрева».

Силовая часть

вводной автоматический выключатель, выключатель нагрузки или разъединитель;
аппараты защиты отходящих линий насосов;
контакторы, моторные автоматы, тепловые реле, реле контроля фаз;
устройства плавного пуска или частотные преобразователи;
силовые клеммы, шины PE/N, заземляющие проводники;
цепи байпаса, если они предусмотрены проектом и допустимы технологией.

Цепи управления и автоматики

блок питания 24 В DC для датчиков, контроллера и цепей управления;
реле, промежуточные реле, клеммные модули, предохранители цепей управления;
программируемое реле или ПЛК для алгоритмов работы нескольких насосов;
HMI-панель на двери шкафа для задания параметров и просмотра аварий;
кнопки «Пуск», «Стоп», «Сброс аварии», переключатели режимов, светосигнальная арматура;
модули ввода-вывода, интерфейсы RS-485, Ethernet, Modbus RTU/TCP, дискретные сигналы в АСУ ТП.

КИПиА и сигналы от объекта

датчики давления 4–20 мА или 0–10 В;
реле давления и электроконтактные манометры;
поплавковые выключатели уровня;
ультразвуковые, гидростатические или радарные уровнемеры;
датчики сухого хода, протока, расхода, температуры;
датчики вибрации, температуры подшипников и обмоток для ответственных агрегатов;
сигналы от задвижек, клапанов и внешних блокировок.

Узел шкафа	Назначение	На что обратить внимание
Вводной аппарат	Отключение и защита питания шкафа	Номинал, отключающая способность, селективность, удобство обслуживания
Защита насосов	Защита двигателя и кабельной линии	КЗ, перегрузка, уставки, координация с пусковым режимом
Контактор/пускатель	Коммутация двигателя при прямом пуске или звезда-треугольник	Категория применения, ресурс, блокировки, катушка управления
УПП	Снижение пускового тока и механических ударов	Настройки разгона/торможения, байпас, тепловой режим
ПЧ	Регулирование скорости насоса	ЭМС, охлаждение, дроссели/фильтры, длина моторного кабеля, настройка ПИД
ПЛК/реле	Алгоритм работы насосов и аварий	Резервирование, диагностика датчиков, журнал событий, связь
HMI	Интерфейс оператора	Русскоязычные экраны, аварии, уставки, права доступа
Клеммы	Подключение полевых кабелей	Маркировка, запас, разделение силовых и сигнальных цепей
Обогрев/вентиляция	Поддержание допустимого микроклимата	Конденсат, перегрев, фильтры, место установки шкафа

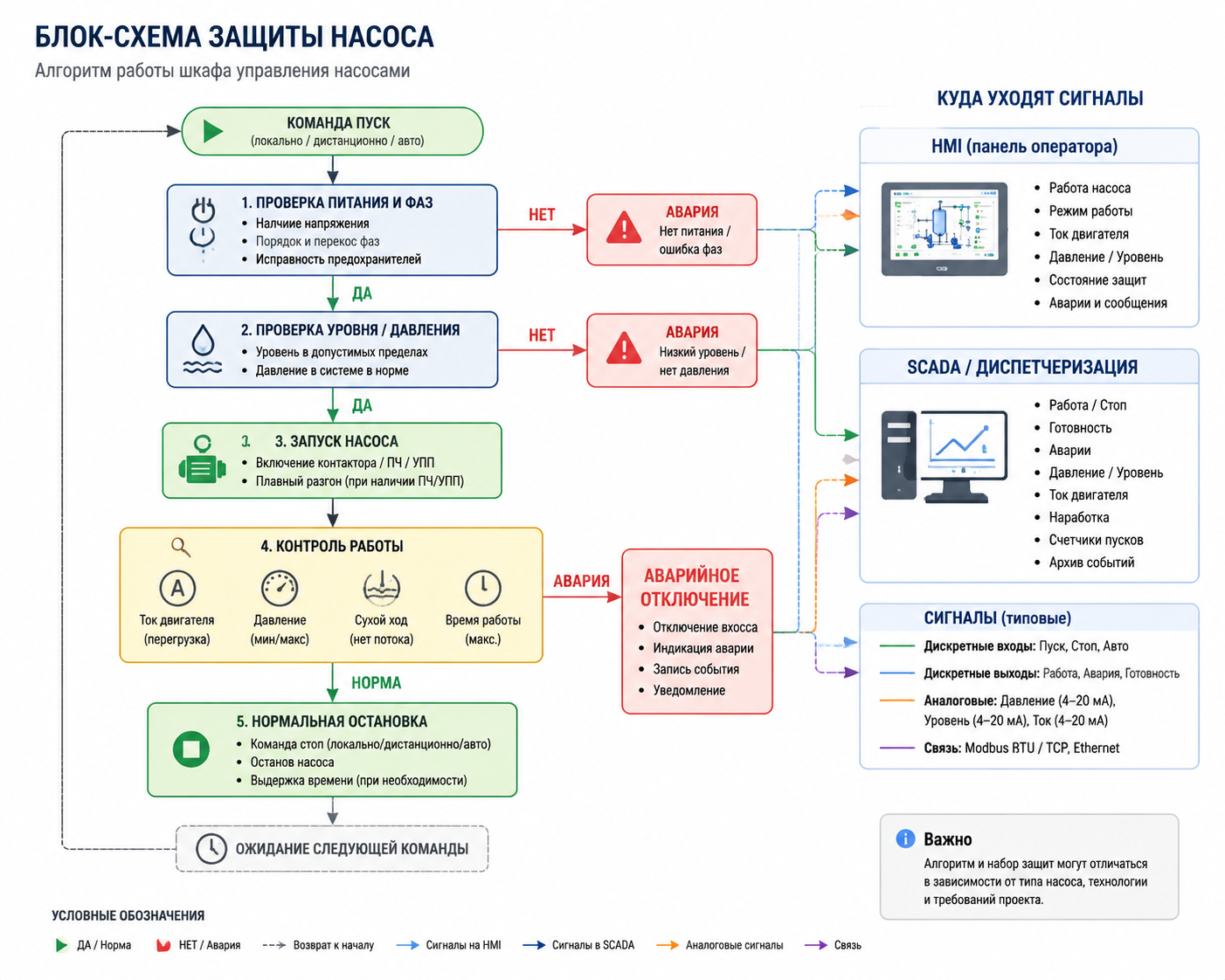

Какие защиты нужны для насосов

Насосный агрегат выходит из строя не только из-за короткого замыкания. Для него опасны перегрузка, перекос фаз, работа без воды, частые пуски, заклинивание рабочего колеса, недопустимое давление, кавитация, перегрев, обрыв датчика, залипший поплавок и ошибка оператора. Поэтому «поставили автомат и поехали» — не защита, а лотерея с электрическим уклоном.

Набор защит зависит от типа насоса, мощности двигателя, условий эксплуатации, категории объекта, наличия резерва и требований проекта. Для обычного бытового насоса и для промышленной насосной станции набор будет разным, но логика одна: шкаф должен видеть опасные режимы и корректно на них реагировать.

Защита	От чего защищает	Как обычно реализуется
Короткое замыкание	Аварийный ток в линии или двигателе	Автоматический выключатель, предохранители, моторный автомат
Перегрузка двигателя	Длительная работа с током выше допустимого	Тепловое реле, электронная защита двигателя, ПЧ/УПП с функцией защиты
Обрыв, перекос, неправильное чередование фаз	Потеря момента, перегрев, обратное вращение	Реле контроля фаз, функции ПЧ/УПП, контроль тока
Сухой ход	Работа без жидкости и перегрев/повреждение насоса	Датчик уровня, реле протока, реле давления, контроль тока/мощности
Частые пуски	Перегрев двигателя и износ коммутационной аппаратуры	Минимальное время паузы, ограничение числа пусков в час
Перегрев двигателя	Повреждение изоляции обмоток	PTC, термоконтакты, датчики температуры, входы защиты ПЧ
Аварийный уровень	Переполнение резервуара или работа без воды	Поплавки, уровнемер, дублирующий аварийный датчик
Высокое/низкое давление	Гидроудар, аварийная работа сети, утечка или закрытая задвижка	Датчик давления, реле давления, логика ПЛК
Затопление шкафа/помещения	Повреждение электрооборудования	Датчик протечки, аварийный сигнал, отключение по проектной логике
Авария датчика	Ложная работа автоматики	Контроль обрыва 4–20 мА, диагностика диапазона, резервные сигналы

Режимы работы шкафа управления насосами

Режимы работы нужны не для красоты на двери шкафа. Они определяют, кто управляет насосом — оператор, локальная автоматика, диспетчерская система или внешний технологический процесс. Ошибка в режимах часто приводит к конфликтам: оператор думает, что насос в ручном режиме, АСУ ТП считает его доступным, а шкаф ожидает сигнал от поплавка. В итоге насос, как честный исполнитель, молчит.

Режим	Когда используется	Что важно предусмотреть
Ручной	Проверка, сервис, аварийное управление на месте	Защиты должны сохраняться: КЗ, перегрузка, сухой ход и критические блокировки нельзя отключать без особого обоснования
Автоматический	Основной режим эксплуатации	Работа по датчикам уровня/давления, чередование насосов, резерв, ограничения пусков
Дистанционный	Команда от диспетчерской, ПЛК верхнего уровня или сухого контакта	Четкая матрица команд и обратных сигналов, приоритет локальных защит
Местный	Управление с двери шкафа или локального поста	Индикация готовности и аварий, защита от случайного пуска при обслуживании
Сервисный	Наладка, промывка, проверка насосов и датчиков	Ограничение доступа, журнал действий, сохранение критических защит
Резервный/аварийный	Включение резервного насоса при отказе рабочего	Автоматическое переключение, контроль наработки, сигнализация отказа
Пожарный/приоритетный	Для систем, где запуск должен иметь особый приоритет	Реализуется строго по проекту и профильным требованиям, с отдельной логикой сигнализации

Типовые алгоритмы управления насосами

Алгоритм управления зависит от задачи. Ниже — самые распространенные варианты. В реальном проекте они часто комбинируются: например, повысительная станция поддерживает давление частотником, подключает дополнительные насосы по каскаду и чередует агрегаты по времени наработки.

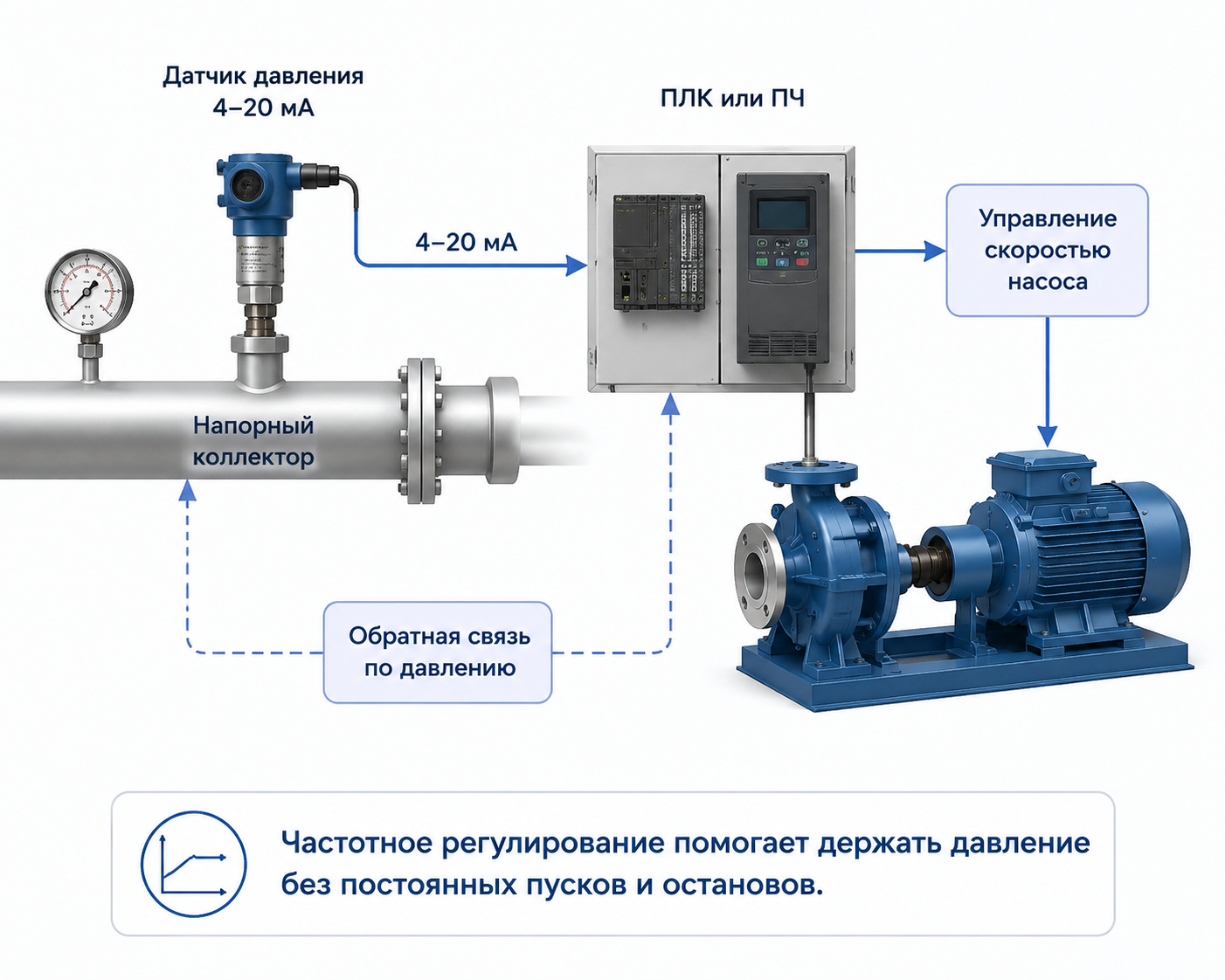

Управление по давлению

Чаще всего применяется в повысительных насосных станциях, системах водоснабжения и циркуляции. Датчик давления передает сигнал в контроллер или ПЧ, автоматика сравнивает значение с уставкой и регулирует работу насоса.

Простая схема может работать по реле давления: давление упало — насос включился, достигло верхней границы — выключился. Более современная схема использует частотный преобразователь и ПИД-регулятор: скорость вращения меняется плавно, давление держится стабильнее, пусков меньше, гидравлика живет спокойнее.

Управление по уровню

Для КНС, дренажей и накопительных резервуаров часто используют управление по уровню. На простых объектах это поплавковые выключатели: нижний уровень — останов, рабочий уровень — пуск, верхний аварийный — сигнал тревоги и включение резерва. На более ответственных объектах применяют уровнемеры с аналоговым сигналом и резервные аварийные поплавки.

Важный нюанс: один датчик уровня — это не всегда надежная система. Для КНС, где переполнение приводит к неприятным последствиям, аварийный уровень лучше делать независимым сигналом. Поплавок стоит недорого, но иногда экономит репутацию дороже любого частотника.

Каскадное управление несколькими насосами

Когда одного насоса недостаточно или требуется резерв, применяют каскадную схему: один насос работает как основной, второй подключается при росте потребления, третий находится в резерве или включается на пиковой нагрузке. Контроллер следит за давлением, временем работы, авариями и доступностью агрегатов.

Правильный каскад не только подключает насосы, но и чередует их по наработке. Иначе один насос трудится «за всех», второй стоит в идеальной чистоте, а при первом реальном включении резерва выясняется, что он давно обиделся на жизнь.

Управление по команде от АСУ ТП

В промышленности насос часто является частью технологического процесса. Он запускается не сам по себе, а по готовности линии, положению задвижек, разрешению от ПЛК, уровню в емкости, температуре, рецепту или команде оператора SCADA. В этом случае шкаф управления насосами должен иметь понятный интерфейс обмена: дискретные сигналы, Modbus RTU/TCP, Ethernet, Profibus/Profinet или другой протокол по проекту.

Алгоритм	Типовой объект	Плюсы	Ограничения
По реле давления	Небольшая насосная, бытовое/локальное водоснабжение	Просто, недорого, понятно	Меньше диагностики, скачки давления, частые пуски
По датчику давления + ПЧ	Повысительная станция, ИТП, промышленный контур	Плавное регулирование, меньше пусков, экономия энергии	Нужна настройка ПИД, ЭМС, вентиляция и защита ПЧ
По поплавкам уровня	КНС, дренаж, приямок	Надежно и просто при правильной установке	Поплавки требуют места и обслуживания
По уровнемеру	Резервуары, очистные, технологические емкости	Больше информации, гибкие уставки	Требуется правильный выбор датчика и диагностика сигнала
Каскад насосов	Группы 2–6 насосов	Резервирование и равномерная наработка	Нужен контроллер и продуманная логика
От АСУ ТП	Промышленный процесс	Интеграция в технологию и диспетчеризацию	Нужна матрица сигналов и согласование приоритетов

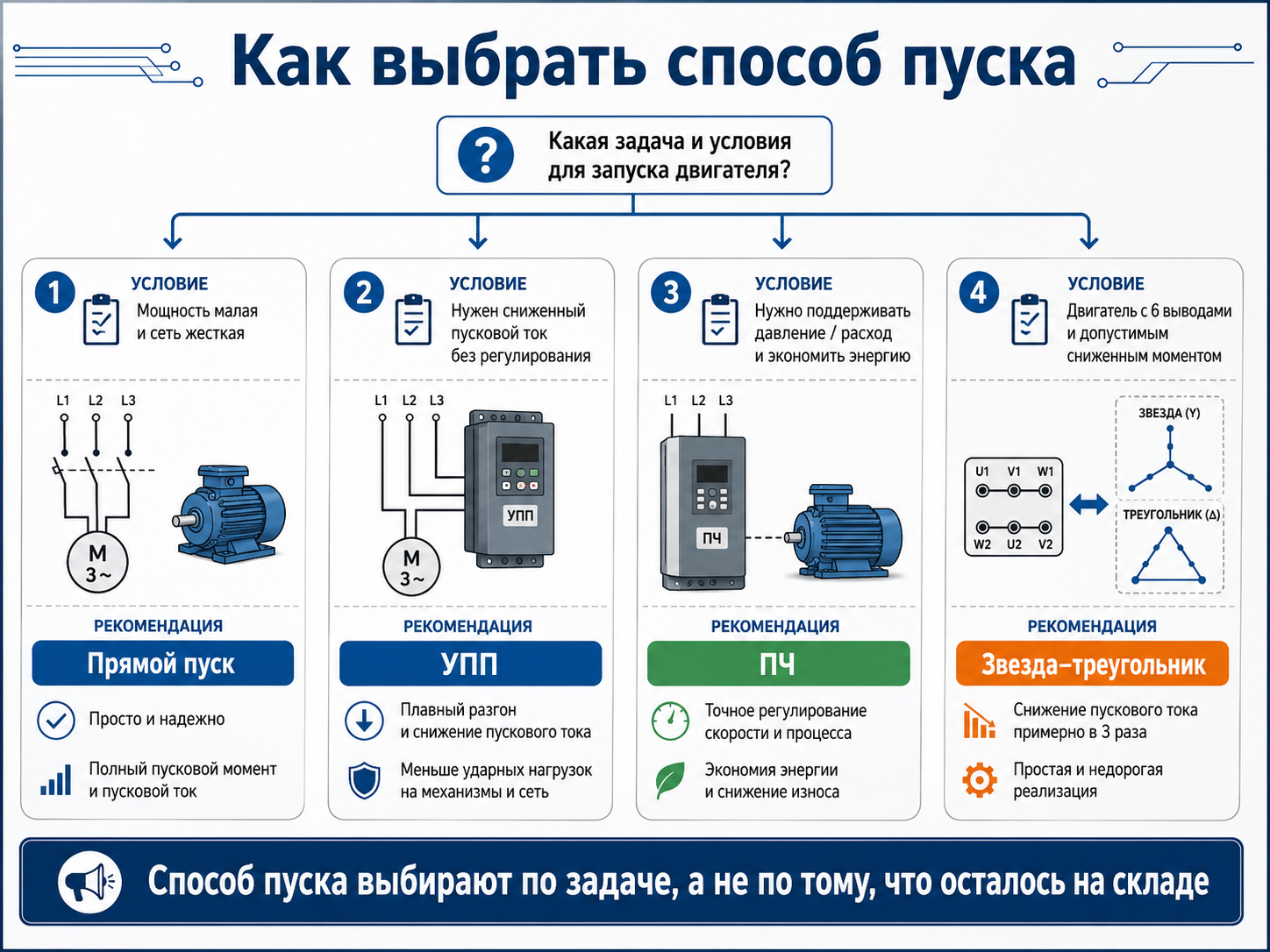

Способы пуска насосных электродвигателей

Выбор способа пуска влияет на токи, механику, гидравлику, стоимость шкафа и требования к наладке. Для небольшого насоса может быть достаточно прямого пуска. Для мощного агрегата с тяжелой гидравликой лучше рассмотреть УПП или ПЧ. Главное — выбирать способ пуска не по привычке, а по расчету и условиям объекта.

Способ пуска	Где применяют	Преимущества	Что учесть
Прямой пуск	Насосы малой и средней мощности, если сеть допускает пусковой ток	Простая схема, низкая стоимость, высокая ремонтопригодность	Пусковой ток, механический удар, гидроудар, ресурс контакторов
Звезда-треугольник	Двигатели, рассчитанные на такую схему, при снижении пускового момента допустимо	Снижение пускового тока по сравнению с прямым пуском	Нужны 6 выводов двигателя, правильные блокировки, момент при пуске ниже
Устройство плавного пуска (УПП)	Насосы, где важно снизить пусковой ток и ударные нагрузки	Плавный разгон/останов, меньше гидроударов, защита двигателя	Тепловой режим, байпас, настройки времени и ограничения тока
Частотный преобразователь (ПЧ)	Поддержание давления/расхода, энергосбережение, точное управление	Плавный пуск, регулирование скорости, диагностика, ПИД-регулятор	ЭМС, охлаждение, настройка, фильтры, кабель до двигателя, защита от помех

Теоретическая основа: на чем держится автоматика насосов

Насосная автоматика находится на стыке трех областей: электротехника, гидравлика и теория управления. Шкаф должен учитывать характеристики двигателя, режимы сети 0,4 кВ, свойства насосной системы, работу датчиков и логику технологического процесса.

С электротехнической стороны важны токи КЗ, перегрузочная способность, пусковые токи, тепловой режим, электромагнитная совместимость и требования к НКУ. С гидравлической стороны — напор, расход, рабочая точка насоса, кавитационный запас, сопротивление трубопровода, минимальный расход и допустимое количество пусков. С точки зрения автоматики — устойчивость регулирования, время реакции, фильтрация сигнала, отказ датчиков и приоритет защит.

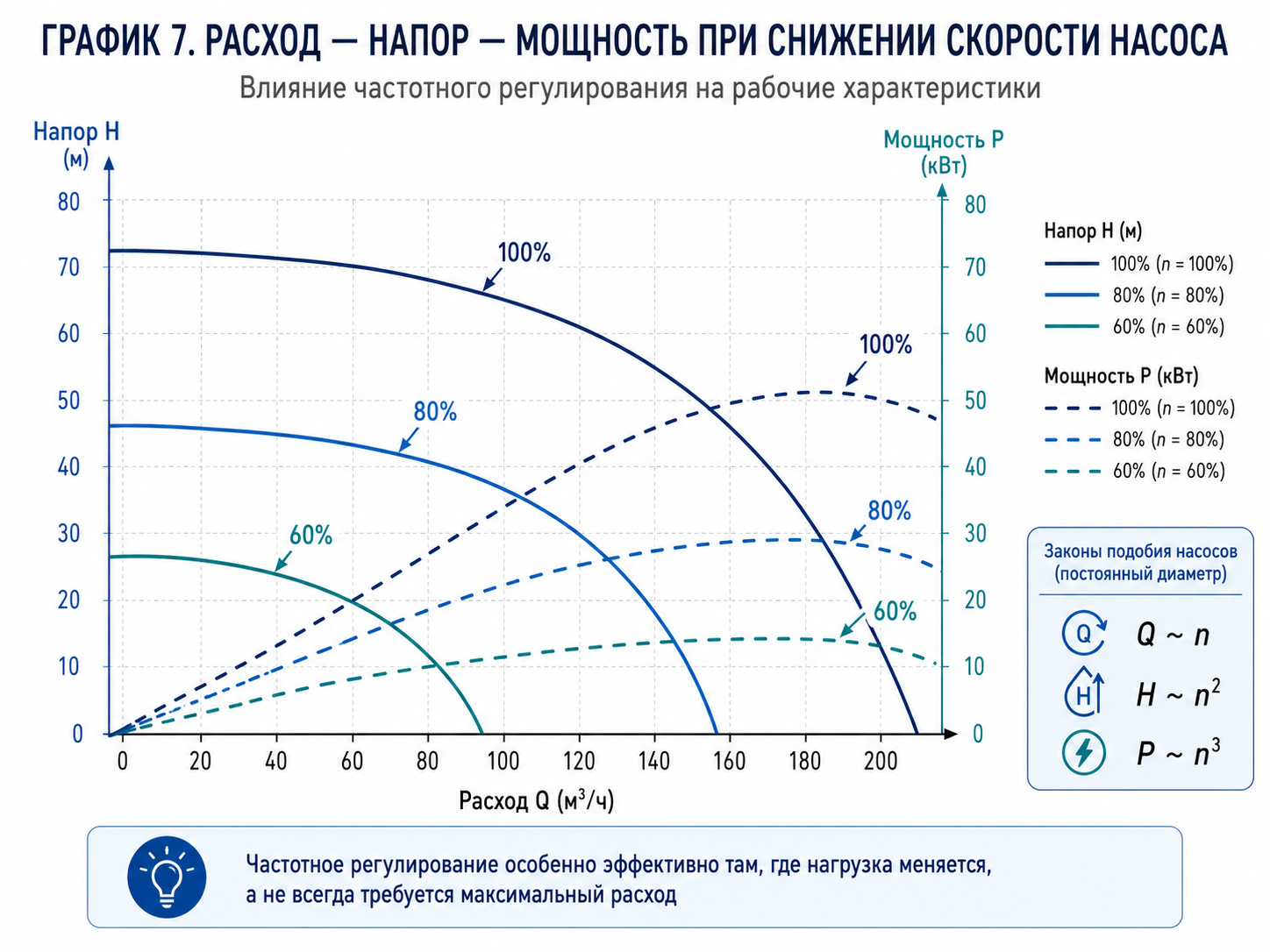

Законы подобия насосов помогают понять, почему изменение скорости вращения через ПЧ так сильно влияет на расход, напор и потребляемую мощность. В упрощенном виде расход примерно пропорционален скорости, напор — квадрату скорости, а мощность — кубу скорости. Именно поэтому частотное регулирование в переменных режимах может давать заметный энергетический эффект.
ПИД-регулирование в ПЧ или ПЛК позволяет поддерживать давление или другой параметр по обратной связи. Но ПИД — не волшебная ручка «сделать хорошо»: нужны корректные уставки, фильтрация сигнала, ограничение минимальной частоты, антиразгон интегратора, логика сна/пробуждения и защита от недостоверного датчика.
Резервирование N+1 повышает надежность системы: один насос может быть рабочим, другой резервным, а при большой нагрузке они работают совместно. Для равномерного износа контроллер чередует агрегаты по времени или количеству пусков.
Для шкафов с ПЧ и длинными моторными кабелями важны вопросы ЭМС, dv/dt, экранирования, заземления, фильтров и правильной прокладки сигнальных цепей. Иначе шкаф формально работает, но рядом живет веселая радиостанция из помех.

Нормативная и справочная база

Ниже перечислены источники, которые стоит использовать при проектировании и проверке решений.

ГОСТ IEC 61439-1-2024. Низковольтные комплектные устройства распределения и управления. Общие требования к НКУ. Источник
ГОСТ IEC 60947-2-2021. Низковольтная аппаратура распределения и управления. Автоматические выключатели. Источник
ГОСТ IEC 60947-4-1-2021. Контакторы и пускатели. Электромеханические контакторы и пускатели электродвигателей. Источник
ГОСТ IEC 60947-4-2-2023. Полупроводниковые контроллеры, пускатели и устройства плавного пуска для электродвигателей переменного тока. Источник
IEC 61800-5-1:2022. Требования безопасности для регулируемых электроприводов, включая электрические, тепловые, пожарные, механические и энергетические опасности. Источник
ГОСТ Р МЭК 60204-1-2007. Безопасность машин. Электрооборудование машин и механизмов. Общие требования. Источник
ПУЭ, глава 5.3. Электродвигатели и их коммутационные аппараты, требования к установке и защите электродвигателей. Источник
СП 31.13330.2021. Водоснабжение. Наружные сети и сооружения. Для насосных станций водоснабжения применяются проектные требования соответствующего раздела СП. Источник
Europump / Hydraulic Institute. Variable Speed Pumping Guide. Справочное руководство по применению насосов с регулируемой скоростью. Источник
Wang Y. et al. Minimizing Pumping Energy Cost in Real-time Operations of Water Distribution Systems using Economic Model Predictive Control. Научная работа о снижении энергозатрат насосных систем за счет оптимального управления. Источник

Практический блок: как выбрать шкаф управления насосами

Чтобы подобрать шкаф управления насосами, недостаточно фразы «нужен шкаф на два насоса по 7,5 кВт». Это начало разговора, но не техническое задание. Для корректного расчета нужны данные по электрике, гидравлике, автоматике, месту установки и требованиям диспетчеризации.

Что нужно уточнить	Почему это важно
Количество насосов и их мощность	Определяет число силовых каналов, пусковые аппараты, ввод, кабели, габарит шкафа
Номинальный ток, напряжение, схема подключения двигателя	Нужны для выбора защиты, контакторов, УПП, ПЧ и сечения проводников
Способ пуска	Влияет на стоимость, пусковые токи, гидроудары, ресурс оборудования
Назначение насосов	КНС, водоснабжение, отопление, пожарная система и технологический насос имеют разные алгоритмы
Датчики и КИПиА	Давление, уровень, расход, температура, вибрация, сухой ход, задвижки
Режимы управления	Ручной, автоматический, дистанционный, местный, сервисный, резервный
Требования к связи	Сухие контакты, Modbus RTU/TCP, Ethernet, интеграция в SCADA или АСУ ТП
Место установки	Степень защиты IP, климат, обогрев, вентиляция, вводы кабелей, материал корпуса
Требования к резервированию	Чередование насосов, N+1, аварийное включение резерва, учет наработки
Нужна ли ПНР	Без наладки даже хороший шкаф может работать как дорогая гирлянда с непонятными авариями

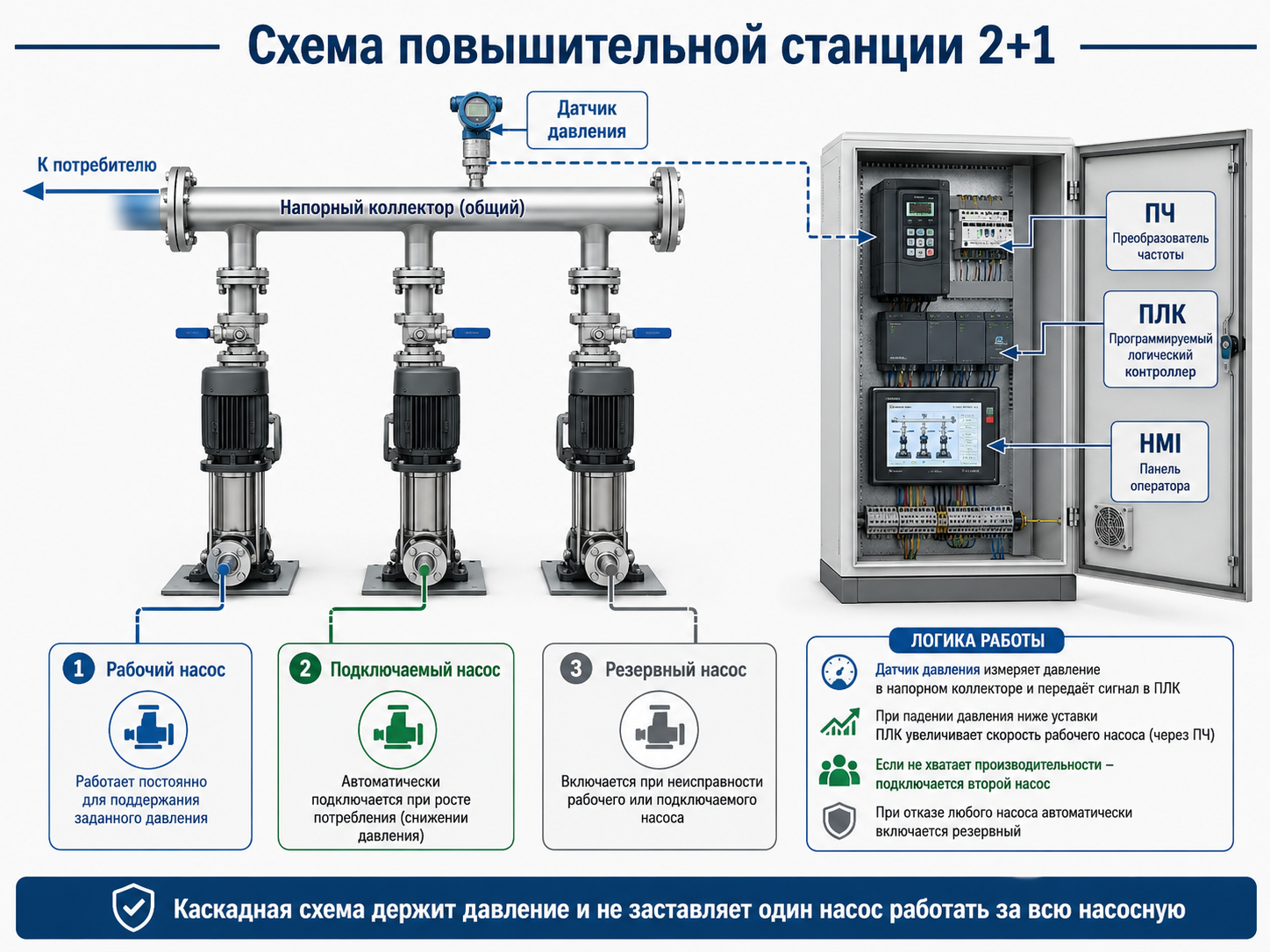

Пример 1. Шкаф для повысительной насосной станции

Задача: поддерживать давление в сети водоснабжения здания. В составе — два или три насоса, датчик давления 4–20 мА, один ПЧ или отдельный ПЧ на каждый насос, контроллер, HMI, режимы ручной/авто/дистанционный, чередование насосов по наработке. При падении давления запускается основной насос, скорость регулируется по ПИД. Если расход вырос и один насос не справляется, подключается следующий агрегат. При аварии рабочего насоса включается резервный.

Пример 2. Шкаф управления КНС

Задача: перекачивать стоки из приемного резервуара. В составе — два насоса, поплавковые выключатели или уровнемер, аварийный уровень, защита от перегрузки, контроль фаз, сигнализация в диспетчерскую. Насосы чередуются по каждому циклу, при высоком уровне включаются оба, при аварии одного второй переходит в работу. Обязательно предусматривают сигнализацию аварийного уровня и отказа насоса.

Пример 3. Шкаф управления скважинным насосом

Задача: подача воды из скважины в систему или накопительную емкость. Важны защита от сухого хода, контроль тока, контроль давления, защита кабельной линии, плавный пуск или ПЧ при необходимости. Для удаленных объектов полезны GSM/LTE-модуль, дискретные аварийные сигналы, архив событий и защита от перепадов напряжения.

Нюансы монтажа и сборки шкафа

Силовые и сигнальные цепи прокладывают раздельно, особенно если в шкафу есть ПЧ. Аналоговый сигнал 4–20 мА не обязан слушать концерт силового кабеля.
Для ПЧ предусматривают вентиляцию, свободное пространство по инструкции производителя, корректное заземление, экранирование моторного кабеля и при необходимости сетевые/моторные дроссели.

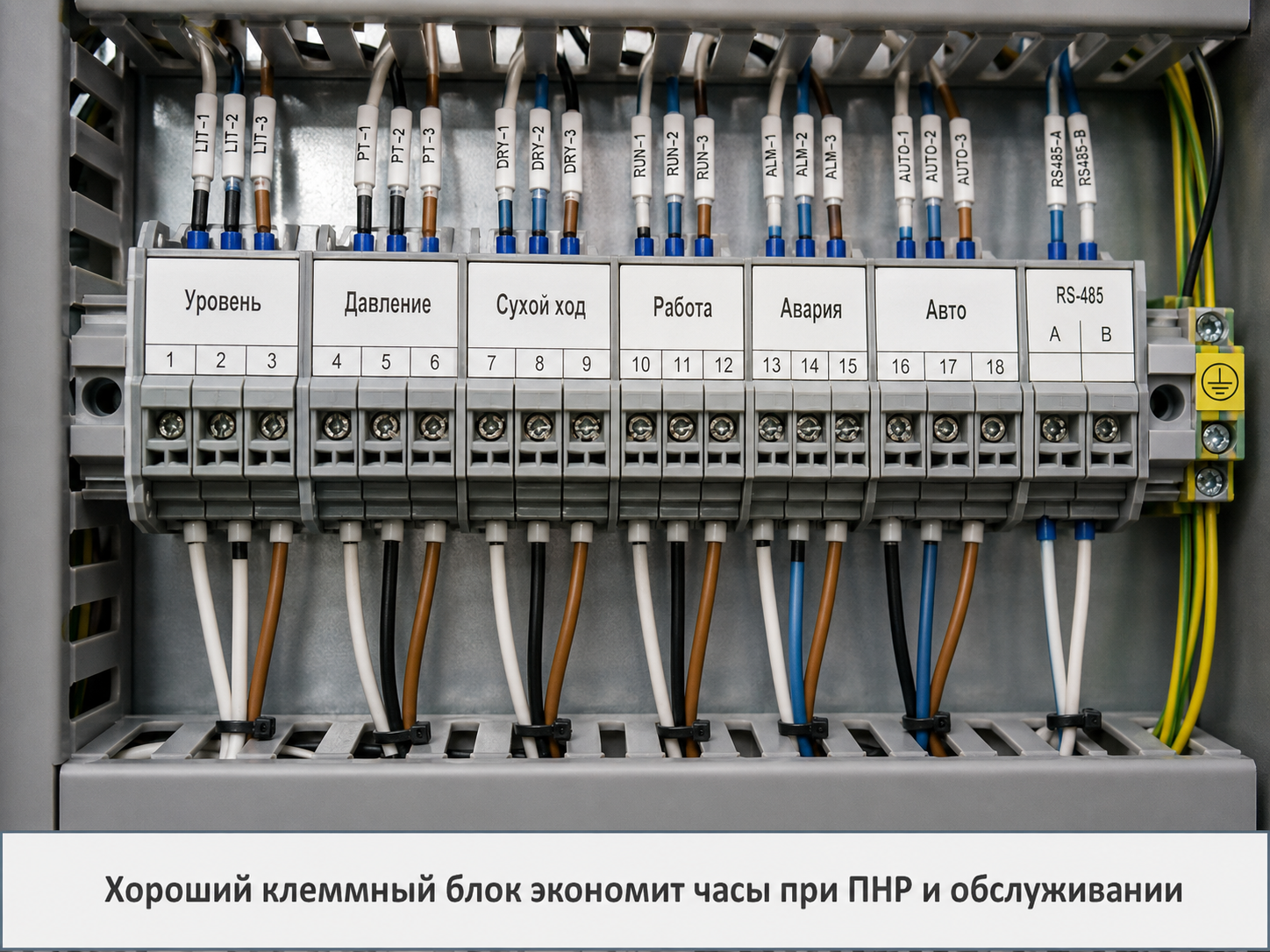

Клеммные ряды нужно делать с запасом и понятной маркировкой. Сервисный инженер должен видеть, где датчик давления, где поплавок, где авария, а не гадать по цвету изоленты.
Переключатели режимов должны иметь однозначную логику. Хорошая практика — отдельные положения «Откл. / Ручн. / Авто» и отдельное разрешение дистанционного управления, если это нужно проектом.
Цепи аварий и защит должны быть отказоустойчивыми там, где это требуется. Например, обрыв цепи важного датчика должен приводить к диагностике, а не к молчаливому продолжению работы.

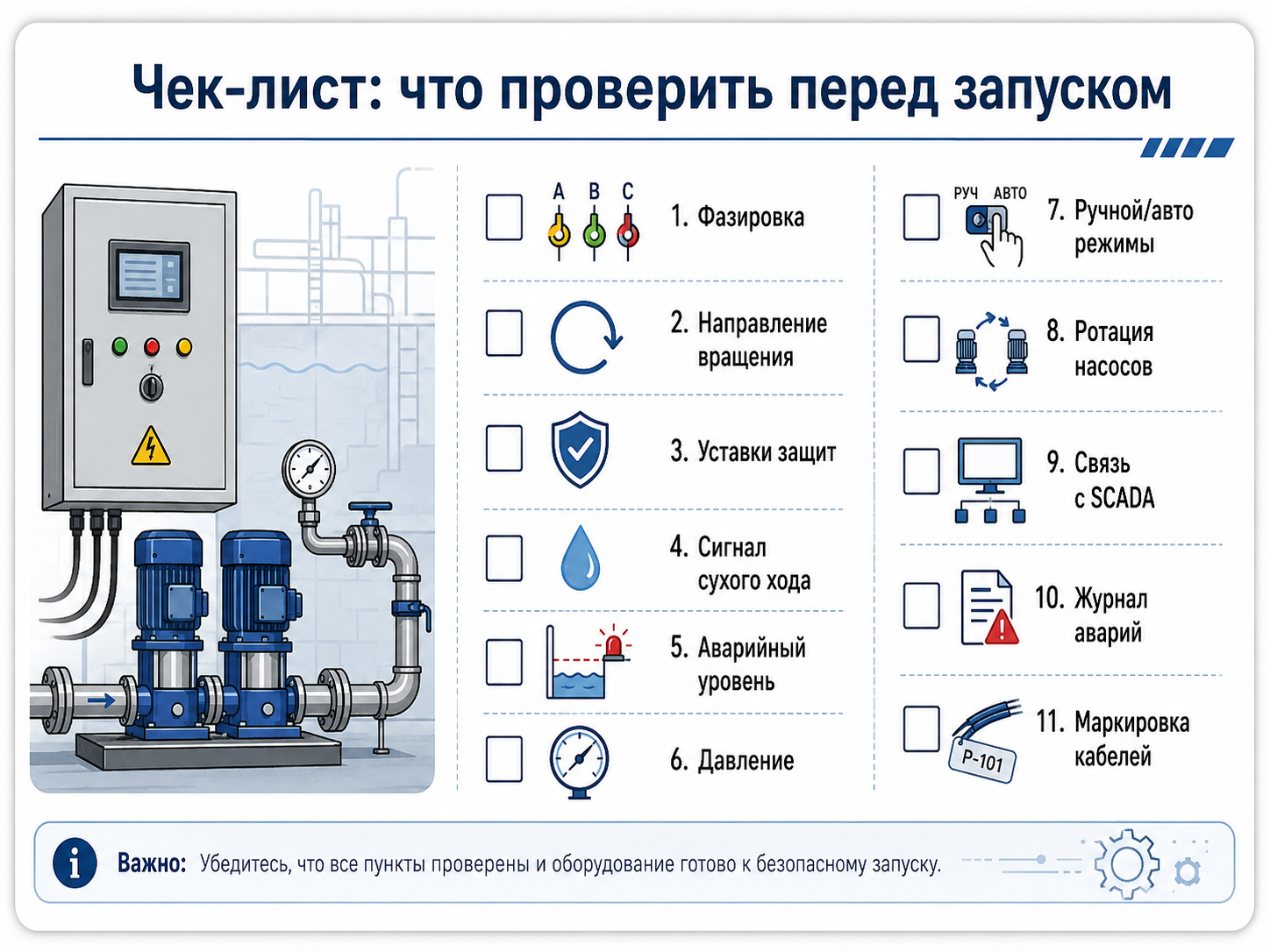

После сборки нужны проверка маркировки, протяжка соединений по регламенту, измерения, проверка цепей управления, имитация аварий, настройка ПЧ/УПП и полноценная ПНР на объекте.

Типичные ошибки при заказе и сборке шкафов управления насосами

Ошибка	К чему приводит	Как сделать правильно
Выбор шкафа только по мощности насосов	Не учитываются алгоритм, датчики, резерв, пусковые токи и место установки	Собирать исходные данные и формировать ТЗ
Нет защиты от сухого хода	Повреждение насосной части и простой объекта	Предусмотреть датчики уровня/протока/давления или расчетную защиту по току/мощности
ПЧ установлен без учета тепла и ЭМС	Перегрев, помехи, нестабильная работа датчиков	Рассчитать тепловыделение, вентиляцию, фильтры, экранирование и заземление
Нет чередования насосов	Один насос изнашивается быстрее, резерв «мертвеет»	Ввести ротацию по времени или количеству пусков
Непонятные режимы управления	Конфликты между ручным, автоматическим и дистанционным режимом	Согласовать матрицу режимов, команд и приоритетов
Нет диагностики датчиков	Обрыв датчика воспринимается как нормальное значение	Контролировать диапазоны сигналов и формировать аварии
Слабая маркировка и документация	Долгая ПНР и сложное обслуживание	Маркировать цепи, клеммы, кабели и подготовить комплект схем
Экономия на ПНР	Шкаф собран, но алгоритм не проверен на объекте	Проводить ПНР с имитацией аварий и настройкой уставок
Не учтен режим после пропадания питания	Самопроизвольный или несогласованный запуск	Определить безопасную логику восстановления работы
Нет связи с диспетчеризацией там, где она нужна	Аварии узнают по факту остановки технологического процесса	Предусмотреть сигналы, протоколы и понятную структуру обмена

Советы профессионалов

Для ответственных насосных систем закладывайте не только управление, но и диагностику: ток, аварии, наработка, число пусков, состояние датчиков, режимы, готовность к запуску.
Не ставьте частотный преобразователь «для красоты». Он оправдан там, где действительно нужна регулировка скорости или мягкий режим работы. Для некоторых задач УПП или прямой пуск будут проще и надежнее.
Для КНС не экономьте на аварийном уровне. Независимый сигнал переполнения часто важнее красивой HMI-анимации.
В шкафах с несколькими насосами заранее описывайте логику резерва: что происходит при аварии рабочего, при отказе датчика, при пропадании связи, при ручном отключении насоса.
Выносите на дверь только нужные органы управления. Чем больше кнопок без понятной логики, тем выше шанс, что однажды кто-то нажмет «интересную».
Для промышленного объекта всегда согласуйте перечень сигналов с АСУ ТП: команды, состояния, аварии, режимы, уставки, подтверждение готовности, диагностика связи.
Хороший шкаф управления насосами заканчивается не на сборке. Его нужно проверить под нагрузкой, настроить, обучить персонал и передать документацию.

Что входит в качественную поставку шкафа управления насосами

Этап	Что выполняется
Анализ задачи	Разбор ТЗ, мощности насосов, алгоритма, датчиков, условий установки и требований АСУ ТП
Проектирование схемы	Однолинейная схема, схема управления, клеммные планы, перечень сигналов, подбор аппаратов
Сборка шкафа	Монтаж корпуса, аппаратов, шин, клемм, ПЧ/УПП, ПЛК, HMI, маркировка проводников
Программирование	Алгоритм насосов, аварии, чередование, уставки, экраны HMI, обмен по протоколам
Заводская проверка	Проверка цепей, имитация сигналов, проверка режимов, контроль маркировки и документации
Поставка и монтаж	Доставка, установка, подключение кабелей и датчиков на объекте
ПНР	Настройка защит, ПЧ/УПП, проверка датчиков, алгоритмов, аварий и связи с диспетчеризацией
Передача документации	Схемы, паспорта, инструкции, перечень уставок, рекомендации по эксплуатации

Как связать шкаф управления насосами с АСУ ТП и диспетчеризацией

Для небольшого объекта достаточно сухих контактов: «Работа», «Авария», «Авто», «Низкий уровень», «Высокий уровень». Для промышленной или коммунальной насосной станции этого уже мало. Там полезны цифровой обмен, архив аварий, передача текущих давлений, токов, частот, уставок и состояний насосов.

Интеграция может выполняться по Modbus RTU, Modbus TCP, Ethernet, Profinet или другому протоколу, который принят на объекте. Важно заранее определить, кто главный в управлении: локальный шкаф, внешний ПЛК или SCADA. У команд должны быть приоритеты, а у оператора — понятная индикация, почему насос сейчас не запускается.

Сигнал	Тип	Зачем нужен
Команда Пуск/Стоп	Дискретный или по протоколу	Дистанционное управление насосом
Готовность насоса	Дискретный/цифровой	Понимание, доступен ли насос для запуска
Работа насоса	Дискретный/цифровой	Контроль фактического включения
Авария насоса	Дискретный/цифровой	Передача отказа в диспетчеризацию
Режим Ручн./Авто/Дист.	Дискретный/цифровой	Понимание источника управления
Давление/уровень/расход	Аналоговый/цифровой	Контроль технологического параметра
Частота ПЧ, ток, мощность	Цифровой	Диагностика работы и энергоанализ
Наработка и число пусков	Цифровой	Планирование обслуживания и ротация
Авария датчика	Цифровой/дискретный	Диагностика недостоверного управления

FAQ: частые вопросы о шкафах управления насосами

Можно ли сделать шкаф управления насосом без ПЛК?

Да, если задача простая: один насос, реле давления или поплавок, базовые защиты. Но для нескольких насосов, чередования, аварий, HMI и диспетчеризации ПЛК или специализированный контроллер резко повышают удобство и надежность.

Что лучше для насоса — УПП или частотный преобразователь?

Если нужно только снизить пусковой ток и смягчить старт/останов, часто достаточно УПП. Если нужно регулировать давление, расход или скорость, лучше применять ПЧ. Окончательный выбор зависит от гидравлики, мощности и требований объекта.

Нужен ли ручной режим?

Да, обычно нужен для наладки и обслуживания. Но ручной режим не должен превращаться в «отключить все защиты». Критические защиты должны сохраняться.

Можно ли управлять насосами по Modbus?

Да, если контроллер, ПЧ или другое оборудование поддерживает протокол и проектом предусмотрена структура обмена. Важно согласовать регистры, скорости, адреса, команды и аварии.

Почему насос часто включается и выключается?

Причины могут быть разные: неверные уставки давления, малый гидроаккумулятор, утечки, неправильная логика, отсутствие задержек, слишком узкая гистерезисная зона. Проблему нужно диагностировать, а не просто «прибавить автомат помощнее».

Заключение: хороший шкаф управления насосами — это спокойная эксплуатация

Шкаф управления насосами должен не просто включать двигатель. Он должен понимать задачу: поддержать давление, откачать резервуар, включить резерв, защитить насос от сухого хода, передать аварию оператору, сохранить работоспособность при отказе одного агрегата и не усложнить жизнь обслуживающему персоналу.

Для заказчика правильный шкаф — это меньше аварий, понятная диагностика, предсказуемый пуск, удобное обслуживание и возможность интеграции в АСУ ТП. Для инженера — это корректная схема, продуманная компоновка, нормальная маркировка и алгоритм, который можно объяснить не только ПЛК, но и человеку.

Если вам нужен шкаф управления насосами для КНС, повысительной станции, скважинного, дренажного, циркуляционного или технологического насоса, подготовьте исходные данные по насосам, датчикам и режимам работы. Мы поможем подобрать схему, собрать шкаф, выполнить программирование, монтаж и ПНР.

Шкаф управления насосами

Остались вопросы?

Контактная информация
