Вступление: зачем вообще нужна схема «звезда-треугольник»

Асинхронный электродвигатель прекрасен своей простотой: подали питание - вал начал вращаться, механизм ожил, производство поехало дальше. Но у этой простоты есть характер: в момент прямого пуска двигатель кратковременно забирает ток в несколько раз выше номинального. Для слабой сети, длинной кабельной линии или чувствительного оборудования рядом это может быть не запуск, а небольшое световое шоу с просадкой напряжения.

Схема «звезда-треугольник» решает задачу мягче: двигатель сначала запускается с пониженным напряжением на обмотках, набирает обороты, а затем переводится в рабочее соединение «треугольник». По смыслу это похоже на старт автомобиля с низкой передачи: сначала аккуратно тронулись, потом вышли на нормальный режим.

Материал поможет быстро разобраться, где такая схема действительно полезна, какие аппараты входят в шкаф управления, как выбрать контакторы и почему одна маленькая задержка между «звездой» и «треугольником» иногда спасает весь щит от очень дорогого ремонта.

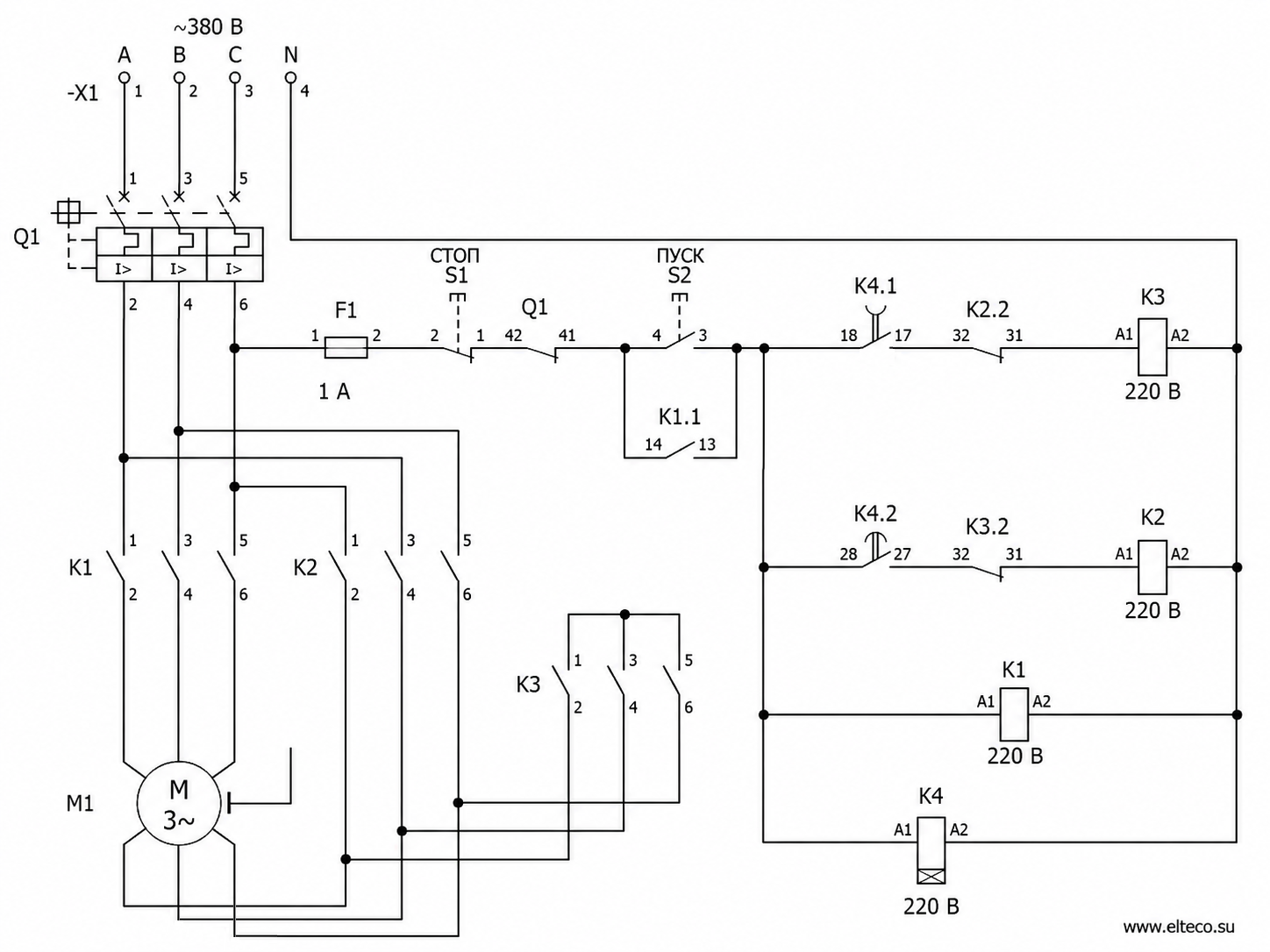

Рис. 1. Пример принципиальной схемы пуска асинхронного двигателя «звезда-треугольник» с силовой частью и цепями управления.

Суть метода: почему это работает

В трехфазной сети обмотки двигателя можно соединить по-разному. При соединении «треугольник» каждая обмотка получает полное линейное напряжение сети: например, около 400 В. При соединении «звезда» напряжение на каждой обмотке становится ниже в √3 раза: при сети 400 В это примерно 230 В.

Понижение напряжения на обмотках снижает пусковой ток и одновременно уменьшает пусковой момент. В первом приближении линейный пусковой ток при старте в «звезде» получается примерно в три раза ниже, чем при прямом пуске в «треугольнике». Но момент тоже падает примерно в три раза. Вот почему схема хороша не для всех механизмов: электричество мы разгрузили, а механике стартовать все равно надо.

Режим	Что происходит с обмотками	Практический смысл
Пуск в «звезде»	Концы обмоток объединяются в общую точку. На каждую обмотку приходит пониженное фазное напряжение.	Пусковой ток меньше, сеть просаживается слабее, но стартовый момент тоже ниже.
Переходная пауза	Контактор «звезды» отключается, затем после короткой задержки разрешается «треугольник».	Исключается одновременное включение двух силовых схем и межфазное короткое замыкание.
Работа в «треугольнике»	Обмотки соединены в треугольник и получают полное линейное напряжение.	Двигатель выходит на номинальный режим по мощности, моменту и току.

Важное условие применимости

Для схемы «звезда-треугольник» нужен двигатель с шестью выведенными концами обмоток и паспортной возможностью работы в «треугольнике» на напряжении вашей сети. Для сети 380/400 В обычно нужен двигатель с обозначением Δ/Y 380/660 В или близким по паспорту производителя. Если двигатель рассчитан 220/380 В, включать его в «треугольник» на 380/400 В нельзя.

Из чего состоит схема

В шкафу управления пуском «звезда-треугольник» обычно есть две части: силовая и управляющая. Силовая часть коммутирует ток двигателя, управляющая - решает, когда и какой контактор должен включиться. На бумаге это выглядит спокойно. В реальном щите каждая ошибка в цепях управления быстро становится силовой проблемой.

Элемент	Назначение	Комментарий инженера
QF / Q1	Автоматический выключатель или выключатель-разъединитель с защитой	Отключает питание, защищает линию от КЗ, задает границу обслуживания щита.
FU / F1	Предохранитель или автомат цепей управления	Защищает цепь 220 В AC или 24 В DC, чтобы неисправность управления не утащила за собой всю силовую часть.
KM1 / K1	Линейный контактор	Включен в обоих режимах: и при пуске в «звезде», и при работе в «треугольнике».
KM2 / K2	Контактор «треугольника»	Формирует рабочее соединение обмоток. Должен включаться только после отключения «звезды».
KM3 / K3	Контактор «звезды»	Работает только во время разгона. Замыкает концы обмоток в общую точку.
KT / K4	Реле времени	Задает время разгона в «звезде» и, если предусмотрено, паузу перед включением «треугольника».
S1 / S2	Кнопки «Стоп» и «Пуск»	Классическая трехпроводная схема: «Стоп» нормально замкнутый, «Пуск» нормально разомкнутый, с самоподхватом.
FR / тепловая защита	Защита двигателя от перегрузки	Настройка зависит от места установки: в линии - по номинальному току двигателя, в delta-loop - примерно 0,58 × In.

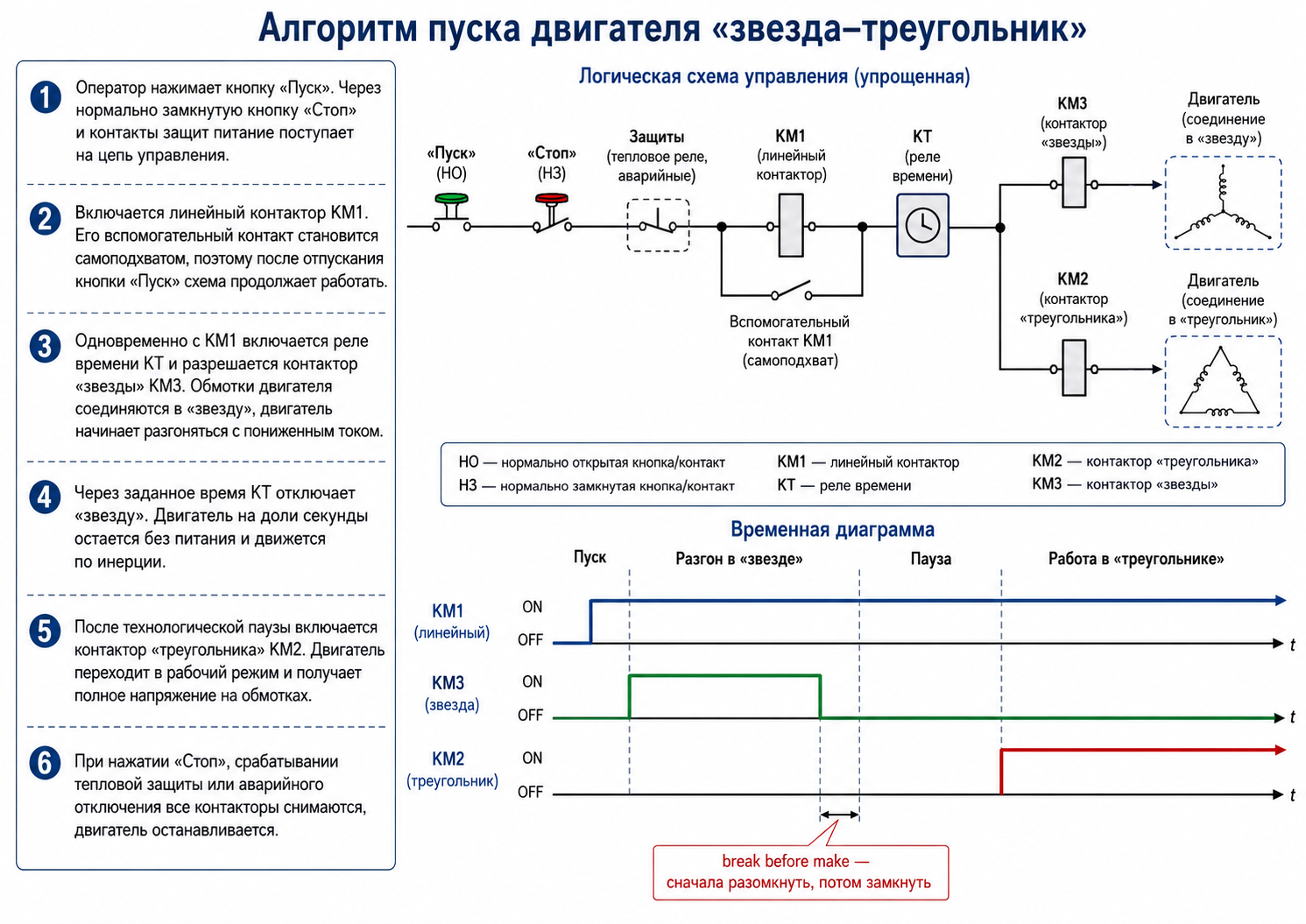

Алгоритм работы: что происходит после нажатия «Пуск»

1. Оператор нажимает кнопку «Пуск». Через нормально замкнутую кнопку «Стоп» и контакты защит питание поступает на цепь управления.

2. Включается линейный контактор KM1. Его вспомогательный контакт становится самоподхватом, поэтому после отпускания кнопки «Пуск» схема продолжает работать.

3. Одновременно с KM1 включается реле времени KT и разрешается контактор «звезды» KM3. Обмотки двигателя соединяются в «звезду», двигатель начинает разгоняться с пониженным током.

4. Через заданное время KT отключает «звезду». Двигатель на доли секунды остается без питания и движется по инерции.

5. После технологической паузы включается контактор «треугольника» KM2. Двигатель переходит в рабочий режим и получает полное напряжение на обмотках.

6. При нажатии «Стоп», срабатывании тепловой защиты или аварийного отключения все контакторы снимаются, двигатель останавливается.

Где схема «звезда-треугольник» уместна

Главный вопрос не «можно ли так собрать», а «сможет ли механизм разогнаться при пониженном моменте». Если нагрузка легкая на старте, схема работает отлично. Если нагрузка требует высокого момента с места, двигатель может просто гудеть, греться и героически не вращаться.

Подходит хорошо	Требует проверки	Обычно не рекомендуется
Центробежные насосы, вентиляторы, дымососы, вытяжные установки	Компрессоры с разгрузкой на старте, центрифуги, станки без нагрузки резания	Краны, тали, лебедки, подъемники, механизмы удержания груза
Механизмы с малым моментом сопротивления при нулевой скорости	Длинные транспортеры после проверки момента и режима пуска	Дробилки, мельницы, шнеки под нагрузкой, прессы, тяжелые конвейеры
Объекты, где нужно снизить просадку напряжения при пуске	Сети с ограниченной мощностью, если расчет подтверждает допустимый пуск	Механизмы, где остановка или неразгон двигателя создают технологическую аварию

Преимущества и ограничения

Плюсы	Минусы и ограничения
Снижение пускового тока по сравнению с прямым пуском.	Пусковой момент также снижается, поэтому тяжелые нагрузки могут не стартовать.
Относительно простая и понятная схема на контакторах и реле времени.	Нужны шесть выводов двигателя и правильная паспортная совместимость по напряжению.
Ниже стоимость, чем у частотного преобразователя, если регулирование скорости не требуется.	Нет плавного регулирования скорости и полноценного контроля момента.
Подходит для типовых насосных, вентиляционных и технологических установок.	При неверной настройке перехода возможны броски тока и ударные механические нагрузки.

Подбор контакторов: не только “чтобы ампер хватило”

Контакторы в схеме «звезда-треугольник» выбирают не по принципу “поставим одинаковые, зато спокойно”. Так можно, но не всегда рационально. Правильный подбор зависит от схемы включения, места установки тепловой защиты, категории применения, числа пусков в час, температуры внутри шкафа и рекомендаций производителя аппаратуры.

Какие данные нужны для подбора

· номинальная мощность двигателя, кВт;

· номинальный ток двигателя In по шильдику, а не только расчет по мощности;

· напряжение сети и паспортное соединение обмоток двигателя;

· тип нагрузки и требуемый пусковой момент;

· ожидаемое число пусков в час и длительность разгона;

· напряжение цепей управления: 220 В AC, 24 В DC или другое;

· условия установки: температура, вентиляция шкафа, запыленность, влажность, IP оболочки;

· требуемая координация защиты, селективность и требования заказчика.

Практическое правило по токам

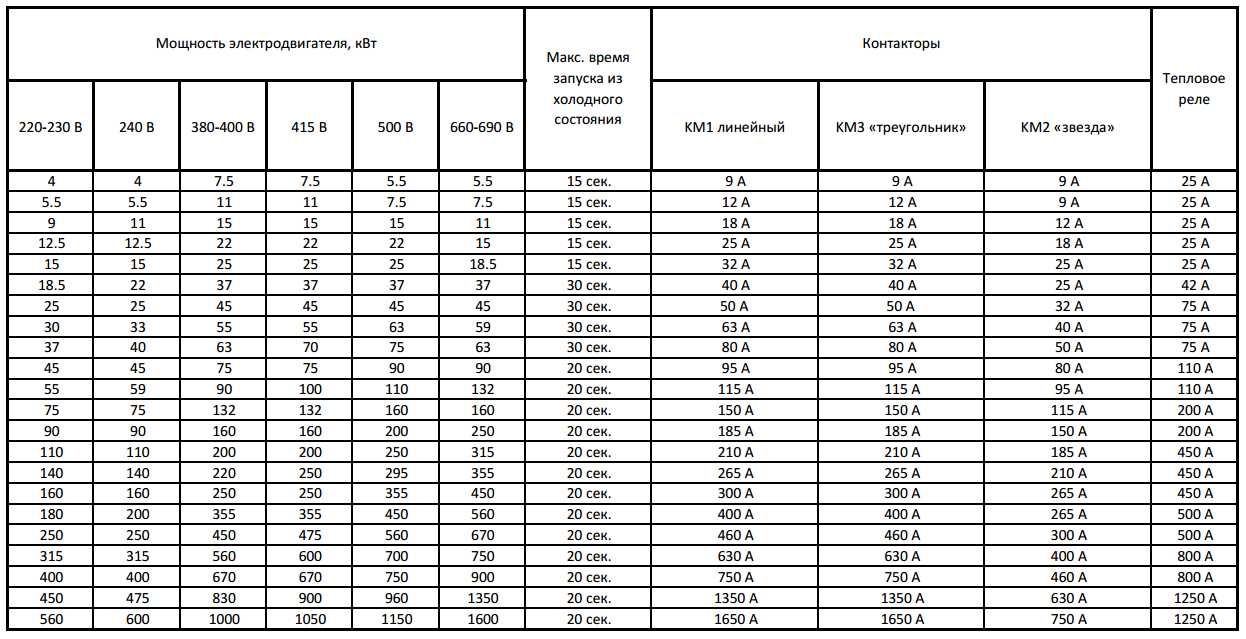

Для типовой схемы пуска с контакторами внутри контура соединения обмоток часто используют такие ориентиры: линейный и “треугольный” контакторы - около 0,58 × In двигателя, контактор “звезды” - около 0,33 × In. Но это именно ориентир для первичной оценки, а не замена каталожной таблицы. В реальном проекте смотрят готовые таблицы производителя для star-delta пускателей и учитывают, где стоит тепловая защита.

Практическая оговорка

Если тепловое реле или моторный автомат установлены в общей линии до разветвления на “звезду/треугольник”, они должны соответствовать полному номинальному току двигателя. Если тепловая защита установлена внутри delta-loop, ее уставка обычно рассчитывается как 0,58 × In. Ошибка в месте установки и уставке - одна из самых частых причин ложных отключений или, что хуже, отсутствия защиты.

Аппарат	Типовой ориентир	Что проверить обязательно
Линейный контактор KM1	По таблице производителя; в типовых star-delta сборках часто около 0,58 × In	Категория AC-3, напряжение катушки, тепловая нагрузка, число пусков, место в схеме.
Контактор «треугольника» KM2	Обычно около 0,58 × In, поскольку коммутирует ток обмотки	Электрическая и механическая блокировка с контактором «звезды».
Контактор «звезды» KM3	Часто меньше: ориентировочно 0,33 × In или по готовой таблице	Длительность пуска, повторяемость пусков, тепловой режим.
Тепловое реле / защита	В линии - In; внутри delta-loop - около 0,58 × In	Класс расцепления, диапазон уставки, место установки, рекомендации производителя.

Пример предварительного расчета

Допустим, есть двигатель 30 кВт на сеть 400 В, паспортный номинальный ток In = 55 А, соединение Δ/Y 400/690 В. Прямой пуск мог бы дать кратковременный ток порядка 5-7 × In, то есть примерно 275-385 А. При пуске в “звезде” ожидаемый бросок будет существенно ниже, но точное значение зависит от двигателя, сети и механической нагрузки.

Параметр	Предварительная оценка
Номинальный ток двигателя	55 А по шильдику
Ожидаемый прямой пуск	примерно 275-385 А, если принять 5-7 × In
Пуск в «звезде»	ориентировочно около трети прямого пуска, если нагрузка позволяет разгон
Контакторы KM1 и KM2	смотреть каталожную таблицу; первичный ориентир 0,58 × 55 ≈ 32 А
Контактор KM3	ориентир меньше KM1/KM2; уточнить по таблице производителя и режиму пусков
Тепловая защита	в линии - 55 А; внутри delta-loop - 0,58 × 55 ≈ 32 А

Настройка времени: где начинается инженерия

Время разгона в “звезде” не стоит выбирать на глаз по принципу “семь секунд у соседа работало”. Оно зависит от момента инерции механизма, мощности двигателя, напряжения сети и нагрузки на валу. Слишком ранний переход в “треугольник” даст резкий бросок тока и удар по механике. Слишком поздний - двигатель долго работает с пониженным моментом, нагревается и может не выйти на нужную скорость.

Параметр	Типовой диапазон	Как настраивать
Время пуска в «звезде»	часто 5-15 секунд, иногда больше для инерционных механизмов	По фактическому разгону: двигатель должен набрать примерно 80-90% номинальной скорости до перехода.
Пауза между «звездой» и «треугольником»	обычно десятки миллисекунд; часто 50-100 мс	Должна обеспечить гарантированное отключение контактора «звезды» до включения «треугольника».
Контроль повторных пусков	по паспорту двигателя и аппаратуры	Ограничить число пусков в час, если механизм часто стартует и останавливается.

Иллюстрация для практического блока

Покажите временную диаграмму: ось времени, три линии KM1/KM3/KM2. На ней особенно выделить “мертвую паузу” между отключением «звезды» и включением «треугольника». Это маленький зазор, который отделяет нормальную схему от межфазного КЗ.

Блокировки: защита от самой дорогой ошибки

Главная авария в такой схеме - одновременное включение контактора “звезды” и контактора “треугольника”. В этот момент силовая часть превращается в красивую, но недолговечную демонстрацию закона Джоуля-Ленца. Чтобы такого не случилось, нужны минимум две блокировки: электрическая и механическая.

· Электрическая блокировка: нормально замкнутый вспомогательный контакт KM2 ставится в цепь катушки KM3, а нормально замкнутый контакт KM3 - в цепь катушки KM2. Один включен - второй не получит питание.

· Механическая блокировка: физически не позволяет двум контакторам включиться одновременно, даже если контакт в цепи управления залип или монтажник перепутал провод.

· Временная блокировка: реле времени должно обеспечивать переход “сначала отключить, потом включить”, а не наоборот.

· Блокировка по защите: тепловое реле, аварийный стоп, концевики и внешние сигналы должны снимать питание с цепи управления безопасным способом.

Нюансы монтажа и подключения

Нюанс	Почему важен
Шесть проводов от двигателя до шкафа	Для переключения обмоток нужны выводы U1, V1, W1, U2, V2, W2. Если к двигателю приходит только три силовых проводника, схему «звезда-треугольник» не реализовать без изменения подключения.
Маркировка выводов	Перепутанные концы обмоток приводят к рывкам, неправильному направлению вращения, перегреву или аварии при переходе.
Проверка направления вращения	Фазировку проверяют до ввода механизма в работу. Для насосов и вентиляторов обратное вращение иногда незаметно по звуку, но хорошо видно по отсутствию производительности.
Отдельная защита цепей управления	Короткое замыкание в кнопочном посту или катушке не должно отключать весь вводной аппарат без необходимости.
Напряжение управления	В старых и простых схемах часто применяют 220 В AC. В современных шкафах управления чаще используют 24 В DC, особенно если рядом PLC, датчики, HMI и АСУ ТП.
Прокладка силовых и управляющих цепей	Силовые кабели, цепи катушек, сигнальные линии и интерфейсы АСУ ТП лучше разводить грамотно, чтобы не получить помехи там, где ждали управление.

Типичные ошибки

Ошибка	Как правильно
Двигатель не предназначен для работы в «треугольнике» на данной сети	Проверять паспорт двигателя до проектирования щита. Надпись на клеммной крышке - не украшение, а инструкция по выживанию.
Нет механической блокировки KM2/KM3	Ставить механическую блокировку между контакторами “звезды” и “треугольника”, особенно на мощных двигателях.
Слишком короткая пауза при переходе	Настроить реле времени так, чтобы контактор “звезды” точно успевал отпасть до включения “треугольника”.
Переход в «треугольник» до разгона двигателя	Настраивать время по фактическому току и скорости, а не по привычке.
Неправильная уставка тепловой защиты	Сверить место установки защиты: линия или delta-loop. Уставка будет разной.
Попытка пускать тяжелую нагрузку с низким моментом	Для дробилок, подъемных механизмов и тяжелых конвейеров рассмотреть УПП или частотный преобразователь.
Не проверили затяжку и маркировку	Перед пуском провести контроль протяжки, маркировки, изоляции и соответствия схеме.

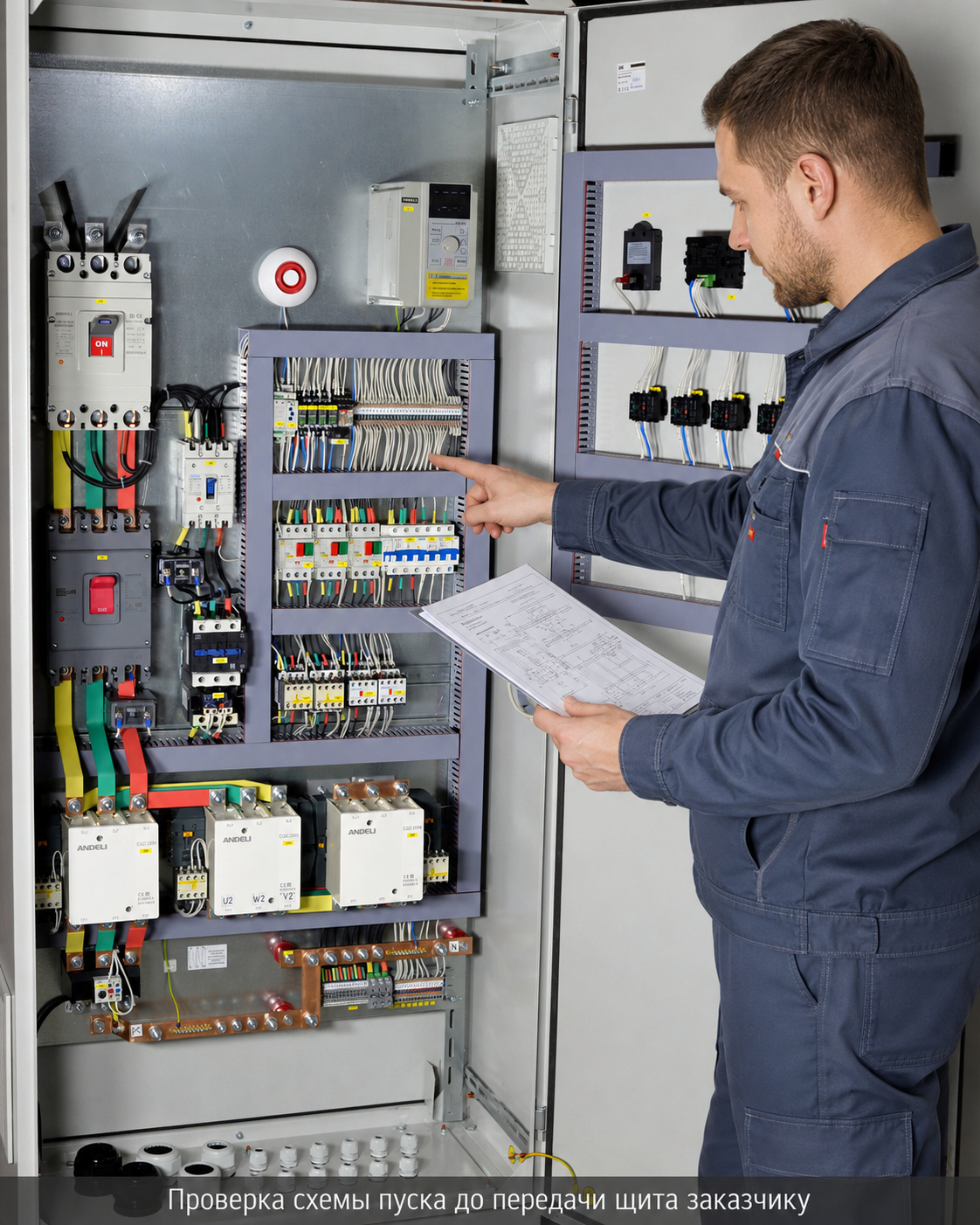

Пусконаладка: короткий чек-лист

· Проверить паспорт двигателя: мощность, ток, напряжение, допустимое соединение обмоток.

· Сверить маркировку U1/V1/W1/U2/V2/W2 с фактическим подключением.

· Проверить затяжку клемм, сечение проводников, PE-проводник и состояние кабельных вводов.

· Проверить отсутствие одновременного включения контакторов “звезда” и “треугольник” без подачи питания на двигатель.

· Проверить работу кнопок “Пуск”, “Стоп”, аварийного останова, тепловой защиты и внешних блокировок.

· Запустить двигатель без технологической нагрузки, если это допустимо, и измерить ток в режиме “звезды” и “треугольника”.

· Настроить время разгона и паузу перехода по фактической работе механизма.

· После пробного запуска проверить нагрев контакторов, клемм, кабеля и двигателя.

· Внести фактические уставки в исполнительную документацию и схему шкафа.

Когда лучше выбрать УПП или частотный преобразователь

Схема «звезда-треугольник» - не конкурент всем современным решениям. Это хороший, недорогой и понятный способ снизить пусковой ток, когда не требуется регулировать скорость и момент. Но если технологический процесс требует плавного разгона под нагрузкой, ограничения пускового момента, регулирования оборотов, энергосбережения или связи с АСУ ТП, стоит рассмотреть устройство плавного пуска или частотный преобразователь.

Задача	Лучшее решение
Нужно просто уменьшить пусковой ток легкой нагрузки	«Звезда-треугольник»
Нужен плавный старт без изменения скорости в работе	Устройство плавного пуска
Нужно регулировать скорость, давление, расход, производительность	Частотный преобразователь
Нужна интеграция в PLC/SCADA, диагностика, тренды, аварии	Частотный преобразователь или УПП с интерфейсом связи
Механизм стартует под тяжелой нагрузкой	Расчет момента; чаще УПП/ПЧ, иногда прямой пуск с усиленной сетью

Что может изготовить ЭЛТЕКО

Инжиниринговая компания «ЭЛТЕКО» проектирует и собирает шкафы управления электродвигателями для насосов, вентиляторов, компрессоров, технологического оборудования и производственных линий. В зависимости от задачи шкаф может быть простым релейным, с устройством плавного пуска, с частотным преобразователем, PLC/HMI и передачей данных в АСУ ТП.

· подбор схемы пуска под конкретный двигатель и механизм;

· расчет и комплектация силовой автоматики, защиты и цепей управления;

· сборка шкафа управления с маркировкой, документацией и проверкой;

· интеграция сигналов “Работа/Авария/Готовность” в диспетчеризацию или PLC;

· пусконаладка, проверка токов, уставок и режимов работы на объекте.

Нужен шкаф пуска двигателя «звезда-треугольник» под вашу мощность и условия эксплуатации?

Пришлите мощность двигателя, паспортную табличку, тип механизма и требования к управлению - подготовим техническое решение и комплектацию без гадания на кофейной гуще.

Заключение

Пуск «звезда-треугольник» - старая, но вполне рабочая инженерная классика. Она снижает пусковой ток, разгружает сеть и остается экономичным решением для многих насосов, вентиляторов и механизмов с легким стартом. Но классика не прощает небрежности: двигатель должен подходить по паспорту, контакторы должны быть выбраны по схеме и каталогу производителя, а блокировки должны исключать одновременное включение “звезды” и “треугольника”.

Если нужно подобрать или изготовить шкаф управления пуском двигателя, специалисты ЭЛТЕКО помогут выбрать схему, рассчитать аппаратуру, собрать щит и подготовить документацию для эксплуатации.
