ЩСУ и шкаф управления: отличие от распределительного щита

Иногда заказчик присылает запрос: «Нужен щит управления, ну обычный, с автоматами». А потом выясняется, что от него ждут управления насосами по уровню, аварийной сигнализации, связи с диспетчерской, переключения ручного и автоматического режима, блокировок и еще маленького чуда — чтобы все работало без оператора. Это уже не просто распределительный щит. Это ЩСУ или полноценный шкаф управления.

В этой статье разберем, чем отличается распределительный щит от щита станции управления и шкафа управления, что находится внутри таких устройств, где они применяются и почему правильное название в запросе важно не для красоты, а для цены, сроков, схемы и надежности объекта.

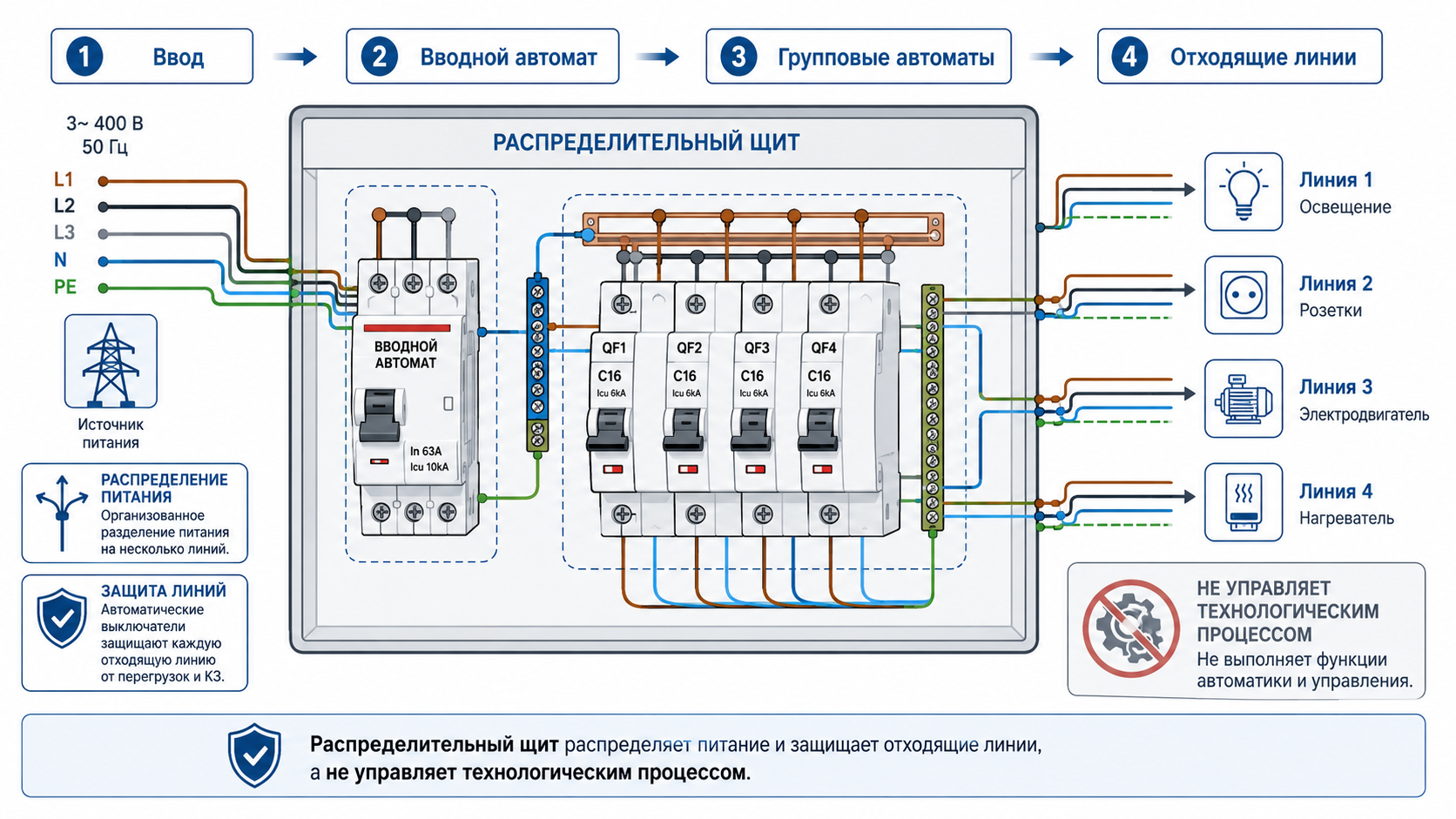

Что такое распределительный щит

Распределительный щит — это электрощит, который принимает питание от вводного устройства или вышестоящего распределения и распределяет его по отходящим линиям. Его задача — безопасно подать питание на группы потребителей, защитить кабельные линии от перегрузки и короткого замыкания, обеспечить коммутацию, учет и понятную эксплуатацию.

В бытовом варианте это может быть квартирный щиток. В коммерческом и промышленном варианте — щит распределительный, силовой щит, ЩР, ЩО, часть ВРУ, секция ГРЩ или НКУ 0,4 кВ. Масштаб разный, принцип похожий: питание пришло, разделилось по линиям, каждая линия получила свою защиту.

В типовом распределительном щите могут быть:

·         вводной аппарат: автоматический выключатель, рубильник, выключатель нагрузки или другой коммутационный аппарат;

·         групповые аппараты защиты: автоматические выключатели, УЗО, дифавтоматы, предохранители, УЗИП;

·         шины и распределительные блоки: фазные шины, N, PE, PEN при соответствующей системе заземления;

·         учет и измерение: счетчик, трансформаторы тока, амперметры, вольтметры, анализаторы сети;

·         клеммные ряды и маркировка: для внешних линий, нулевых и защитных проводников, служебных цепей;

·         корпус: настенный или напольный, с нужной степенью защиты, климатическим исполнением и запасом места.

Что такое ЩСУ

ЩСУ обычно расшифровывают как щит станции управления. На практике термин используют для щитов, которые управляют конкретной инженерной или технологической установкой: насосной станцией, вентиляционной системой, группой электроприводов, нагревом, дымоудалением, подачей материала, локальной установкой в составе АСУ ТП.

ЩСУ может включать силовую часть, цепи управления, элементы автоматики, индикацию, переключатели режимов, цепи защиты и клеммы для подключения внешних сигналов. То есть он не просто «раздает электричество», а принимает сигналы, выполняет алгоритм и управляет исполнительными механизмами.

Типовые функции ЩСУ:

·         пуск и останов электродвигателей;

·         защита двигателей от перегрузки, короткого замыкания, потери фазы, перекоса фаз, сухого хода, аварий датчиков;

·         переключение режимов «местный / дистанционный / автоматический»;

·         работа по датчикам уровня, давления, температуры, расхода, положения, вибрации;

·         управление контакторами, частотными преобразователями, УПП, реле и задвижками;

·         световая и звуковая сигнализация;

·         передача статусов и аварий в верхний уровень: диспетчеризацию, SCADA, PLC, BMS или АСУ ТП;

·         ведение логики резервирования, чередования, задержек пуска и блокировок.

Если распределительный щит похож на аккуратный распределительный центр, то ЩСУ уже больше напоминает маленького диспетчера. Не самого разговорчивого, зато дисциплинированного: видит сигналы, включает оборудование, следит за авариями и не дает механизму делать то, что ему делать нельзя.

Что такое шкаф управления

Шкаф управления — более широкое понятие. Это электротехническое устройство, предназначенное для управления оборудованием, технологическим узлом или процессом. ЩСУ можно считать частным случаем шкафа управления, если он относится к станции управления конкретным оборудованием.

Шкаф управления может быть простым: несколько контакторов, реле времени, кнопки, лампы, переключатели. А может быть полноценным шкафом автоматики: ПЛК, модули ввода-вывода, HMI-панель, Ethernet/RS-485, частотные преобразователи, блоки питания 24 В, цепи КИПиА и обмен данными со SCADA. В промышленности второй вариант встречается все чаще, потому что один только «пускатель с кнопкой» уже не закрывает задачи диагностики и удаленного контроля.

Шкаф управления проектируют не только по мощности. Для него важны алгоритм, перечень сигналов, режимы работы, аварийные сценарии, требования к связи и удобство обслуживания. Если эти данные не задать заранее, шкаф получится как чемодан без ручки: вроде собран, а пользоваться неудобно.

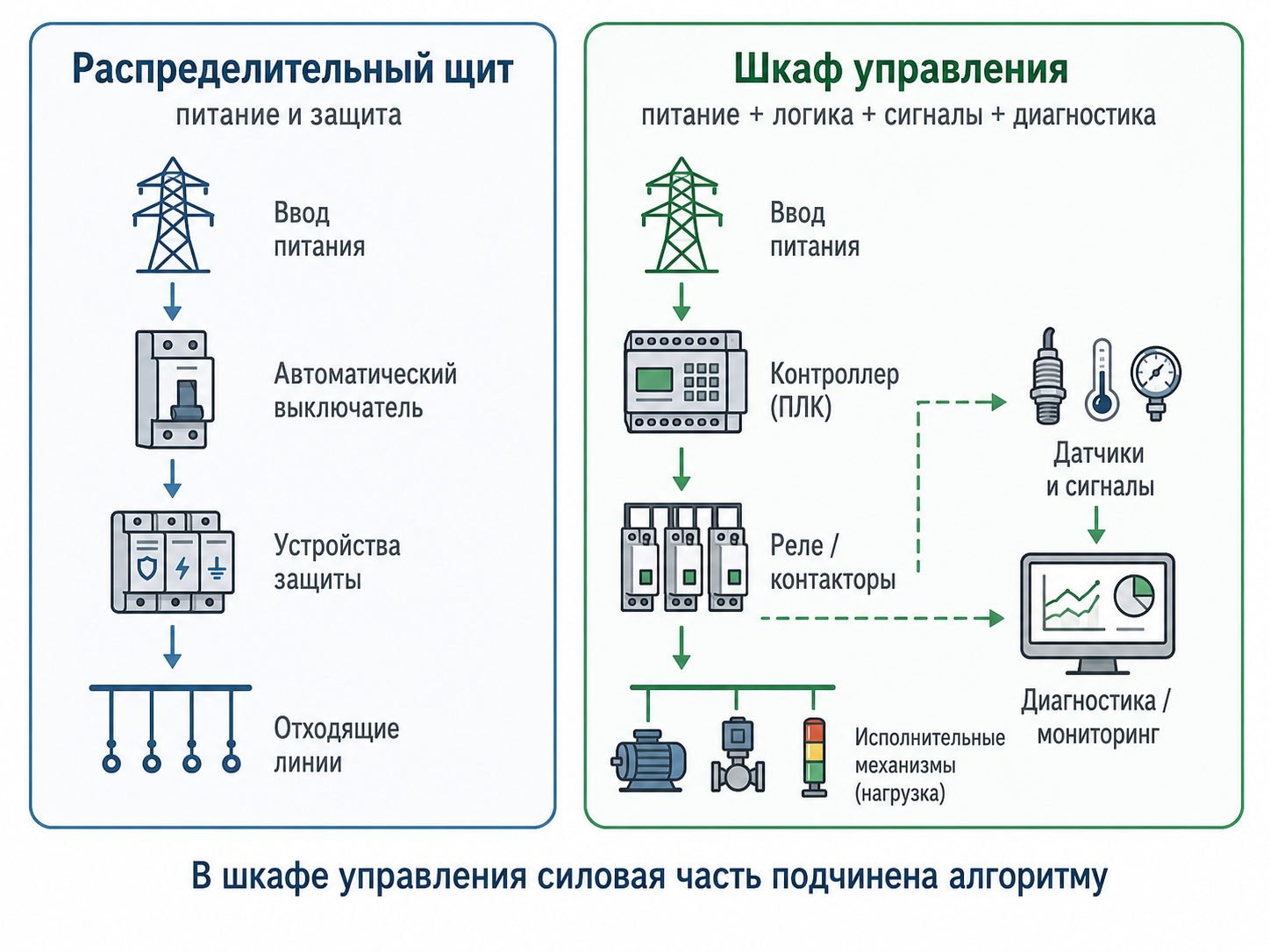

Главное отличие: распределять или управлять

Самая короткая формула такая: распределительный щит распределяет электроэнергию, а ЩСУ и шкаф управления управляют оборудованием. На практике граница не всегда идеально ровная: в шкафе управления тоже есть автоматы и питание, а в распределительном щите может быть индикация или учет. Но главная функция у них разная.

Почему их часто путают

Причин несколько. Во-первых, внешне устройства действительно похожи: корпус, автоматы, клеммы, маркировка, кабельные вводы. Во-вторых, в шкафе управления почти всегда есть распределение питания, поэтому визуально он может выглядеть как обычный щит. В-третьих, в бытовой речи «щит» часто называют всем подряд: от квартирного бокса до шкафа управления насосной станцией.

Но для проектировщика и производителя разница принципиальная. Распределительный щит считают по линиям, нагрузкам, токам, защитам и компоновке. Шкаф управления считают еще и по алгоритму: что включать, когда выключать, какие аварии фиксировать, как вести себя при пропадании датчика, что делать после восстановления питания, какие сигналы передавать наружу.

Из чего состоит распределительный щит

Состав зависит от назначения, но базовая логика проста. В щите есть вход питания, устройства защиты и коммутации, распределение по отходящим линиям, клеммы и маркировка. В промышленных щитах добавляются измерительные приборы, трансформаторы тока, секционирование, ввод резерва, шинные системы, учет и блоки контроля качества электроэнергии.

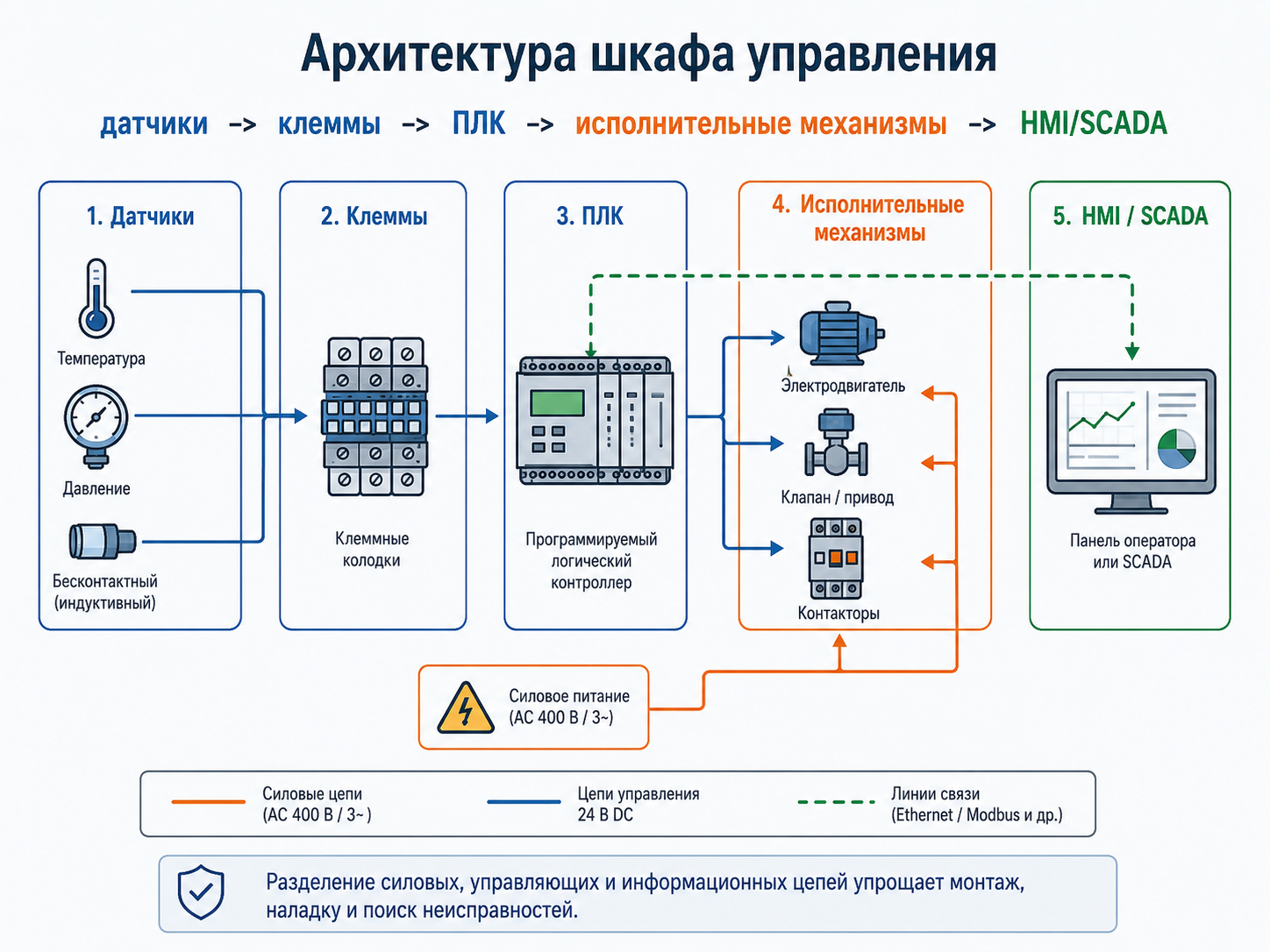

Из чего состоит ЩСУ или шкаф управления

У шкафа управления состав шире. Он включает силовую часть, цепи управления и автоматику. Силовая часть отвечает за питание приводов и исполнительных механизмов. Цепи управления отвечают за команды, блокировки, сигналы и логику. Автоматика отвечает за алгоритм, обмен данными и удобство эксплуатации.

1. Силовая часть

Силовая часть включает вводной аппарат, защиту отходящих линий, контакторы, пускатели, мотор-автоматы, тепловые реле, частотные преобразователи, устройства плавного пуска, силовые клеммы и шины. В шкафах управления двигателями силовая часть подбирается не только по току, но и по режиму пуска, категории применения, пусковым токам и особенностям механизма.

2. Цепи управления

Цепи управления обычно работают на 24 В DC, 220 В AC или другом напряжении, заданном проектом. В них входят кнопки, переключатели, реле, промежуточные реле, цепи сигнализации, аварийные цепи, клеммы датчиков, цепи разрешения пуска и блокировки. Именно здесь чаще всего проявляется разница между «просто включить» и «управлять правильно».

3. Автоматика и КИПиА

В более сложных шкафах применяются ПЛК, модули ввода-вывода, HMI-панели, преобразователи сигналов, барьеры, контроллеры температуры, реле контроля уровня, давления, фаз, частоты, протоколы связи и шлюзы. Датчик давления 4-20 мА, дискретный концевик, сигнал аварии с частотника и команда от SCADA — все это должно быть не просто подключено, а логически обработано.

4. Интерфейсы и связь

Шкаф управления может передавать данные в диспетчеризацию по сухим контактам, RS-485/Modbus RTU, Ethernet/Modbus TCP, PROFINET, EtherNet/IP, OPC UA или через другой протокол. Выбор зависит от оборудования, требований заказчика и архитектуры АСУ ТП. Иногда достаточно пары сухих контактов «Работа/Авария». Иногда нужен полный обмен параметрами, журналом аварий и удаленными командами.

Какие режимы работы бывают у ЩСУ и шкафов управления

Для распределительного щита режимы обычно сводятся к включению, отключению, обслуживанию и аварийному отключению. Для шкафа управления режимы являются частью технического задания.

·         Местный режим. Оператор управляет оборудованием с двери шкафа: кнопками, переключателями, HMI или локальной панели. Удобно для наладки и обслуживания.

·         Дистанционный режим. Команды приходят от внешней системы: диспетчерской, ПЛК верхнего уровня, кнопочного поста, BMS или SCADA.

·         Автоматический режим. Шкаф сам выполняет алгоритм по датчикам, уставкам, расписанию или технологическим условиям.

·         Ручной аварийный режим. Применяется для обслуживания и восстановления работоспособности, но должен быть ограничен защитами и блокировками.

·         Режим ПНР / сервис. Нужен для проверки сигналов, прокрутки механизмов, настройки ПЧ, проверки датчиков и имитации аварий.

Хороший шкаф управления не просто имеет переключатель «Ручн./Авт.». Он понятно описывает, что именно разрешено в каждом режиме, какие защиты остаются активными, как сбрасываются аварии и что происходит после пропадания питания. Эта логика должна быть в схеме, программе и инструкции, а не только в голове инженера, который сегодня на объекте, а завтра уже на другом конце страны.

Сферы применения ЩСУ и шкафов управления

ЩСУ и шкафы управления применяются там, где нужно не просто подать питание, а обеспечить управляемую работу оборудования. Примеры:

·         насосные станции водоснабжения, канализации, пожаротушения, дренажа и оборотной воды;

·         вентиляционные установки, приточно-вытяжные системы, дымоудаление;

·         конвейеры, транспортеры, дозаторы, смесители, дробилки, сушильные комплексы;

·         тепловые пункты, электрообогрев, нагреватели, калориферы;

·         задвижки, клапаны, шиберы, исполнительные механизмы;

·         локальные шкафы АСУ ТП для производственных линий;

·         шкафы управления освещением, уличным оборудованием и технологическими зонами;

·         шкафы управления КИПиА, сбора сигналов и передачи данных.

В промышленности часто встречается комбинированный вариант: шкаф одновременно распределяет питание на несколько приводов и управляет ими по алгоритму. В таких случаях важно не спорить о названии, а правильно описать функции: какие нагрузки питаются, какие сигналы подключаются, какие режимы требуются, какие аварии должны блокировать работу.

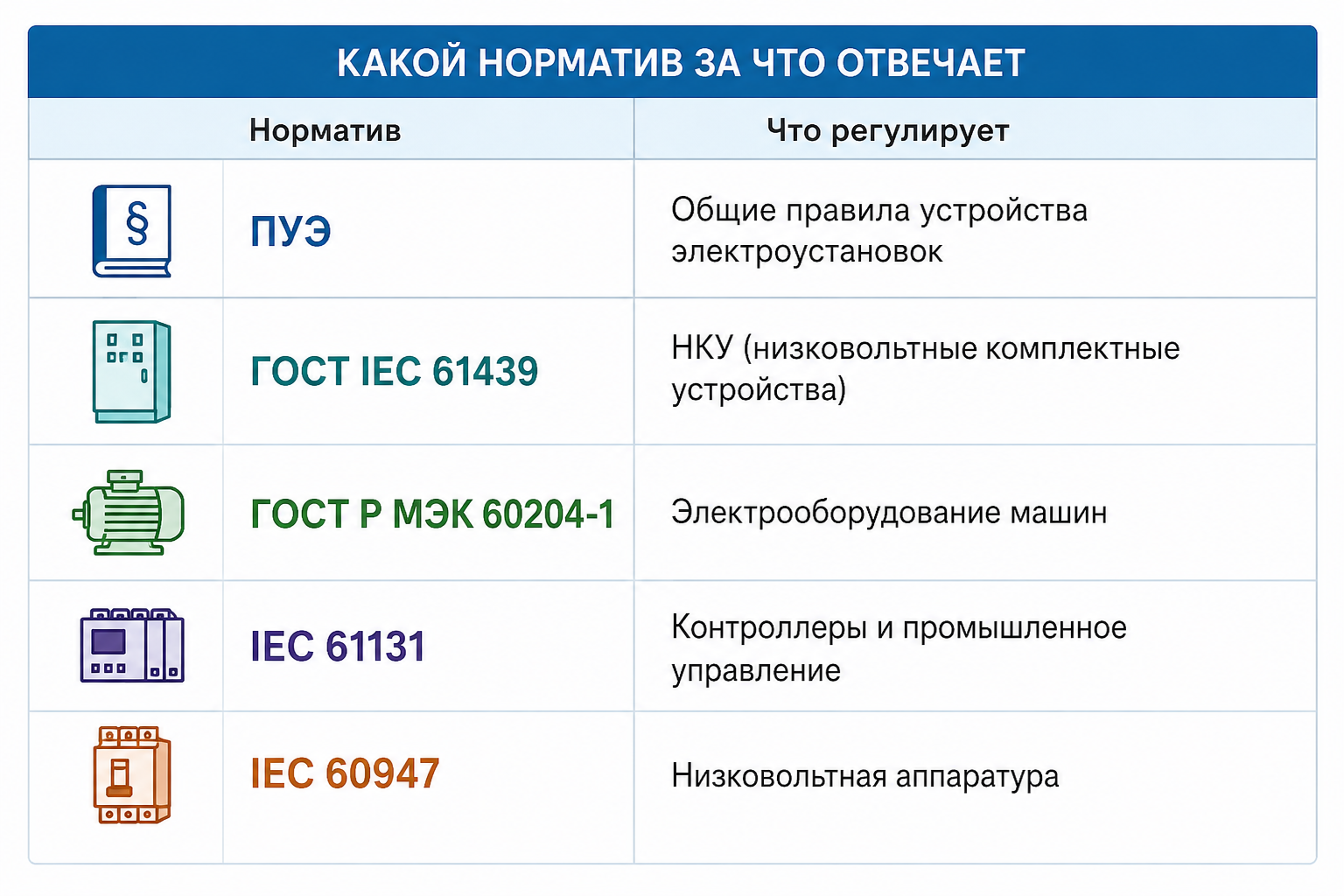

Теоретическая и нормативная основа

Электрощиты, НКУ и шкафы управления нельзя проектировать только по принципу «чтобы влезло в корпус». У них есть конструктивные, электрические, эксплуатационные и документальные требования. В статье использованы следующие опорные положения.

·         ПУЭ, глава 4.1. Глава распространяется на распределительные устройства до 1 кВ, включая щиты, шкафы, панели и сборки; также содержит требования к надписям, обслуживанию и размещению оборудования [1].

·         ГОСТ IEC 61439. Серия стандартов относится к низковольтным комплектным устройствам распределения и управления. ГОСТ IEC 61439-1-2024 устанавливает общие требования к НКУ, включая условия эксплуатации, конструктивные требования, характеристики и проверки [2].

·         ГОСТ Р МЭК 60204-1. Документ применим к электрическому и электронному оборудованию промышленных машин и механизмов, работающему от сетей до 1000 В переменного тока, и важен для шкафов управления оборудованием [3].

·         IEC 61131-2. Стандарт задает требования и испытания для промышленного управляющего оборудования: ПЛК, PAC, удаленных I/O, HMI и других компонентов промышленного управления [4].

·         IEC 60947-4-1. Стандарт относится к электромеханическим контакторам и пускателям, включая моторные пускатели, то есть к ключевым компонентам шкафов управления электродвигателями [5].

·         Инженерные руководства производителей. Практические руководства Eaton по control panels и MCC показывают прикладной подход к моторным цепям: отключение, защита от КЗ, оперативная коммутация и защита от перегрузки должны рассматриваться как отдельные функции [6], [7].

Примеры: где нужен распределительный щит, а где уже шкаф управления

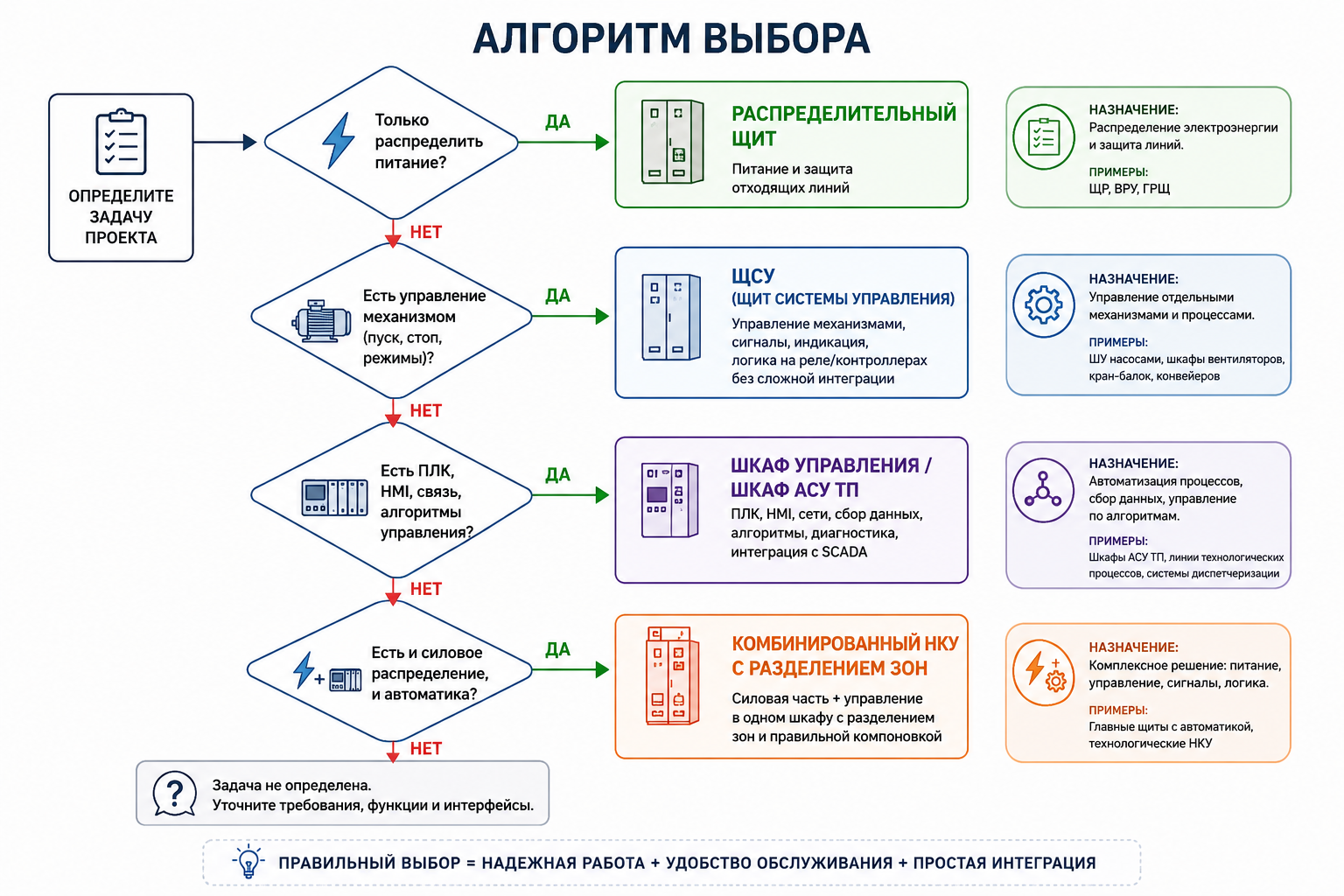

Как выбрать тип щита для проекта

Чтобы не заказывать «что-то с автоматами», лучше начать с функций. Ниже простой алгоритм, который помогает понять, какой тип устройства нужен.

1.  Опишите нагрузку. Что питаем: розетки, освещение, насос, двигатель, вентилятор, задвижку, линию, группу механизмов?

2.  Определите задачу. Нужно только распределить питание или требуется управление по кнопкам, датчикам, сигналам и алгоритму?

3.  Укажите режимы. Местный, дистанционный, автоматический, сервисный, аварийный, резервный.

4.  Соберите сигналы. Дискретные входы/выходы, аналоговые 4-20 мА, датчики температуры, аварии от ПЧ, статусы положения, команды от SCADA.

5.  Определите связь. Сухие контакты, RS-485/Modbus RTU, Ethernet, PROFINET, Modbus TCP, OPC UA или другой протокол.

6.  Уточните условия эксплуатации. Помещение или улица, температура, пыль, влажность, коррозия, вибрация, ограничения по габаритам.

7.  Проверьте требования по документации. Однолинейная схема, принципиальная схема, схема внешних подключений, перечень сигналов, алгоритм, паспорт, инструкция, протоколы испытаний.

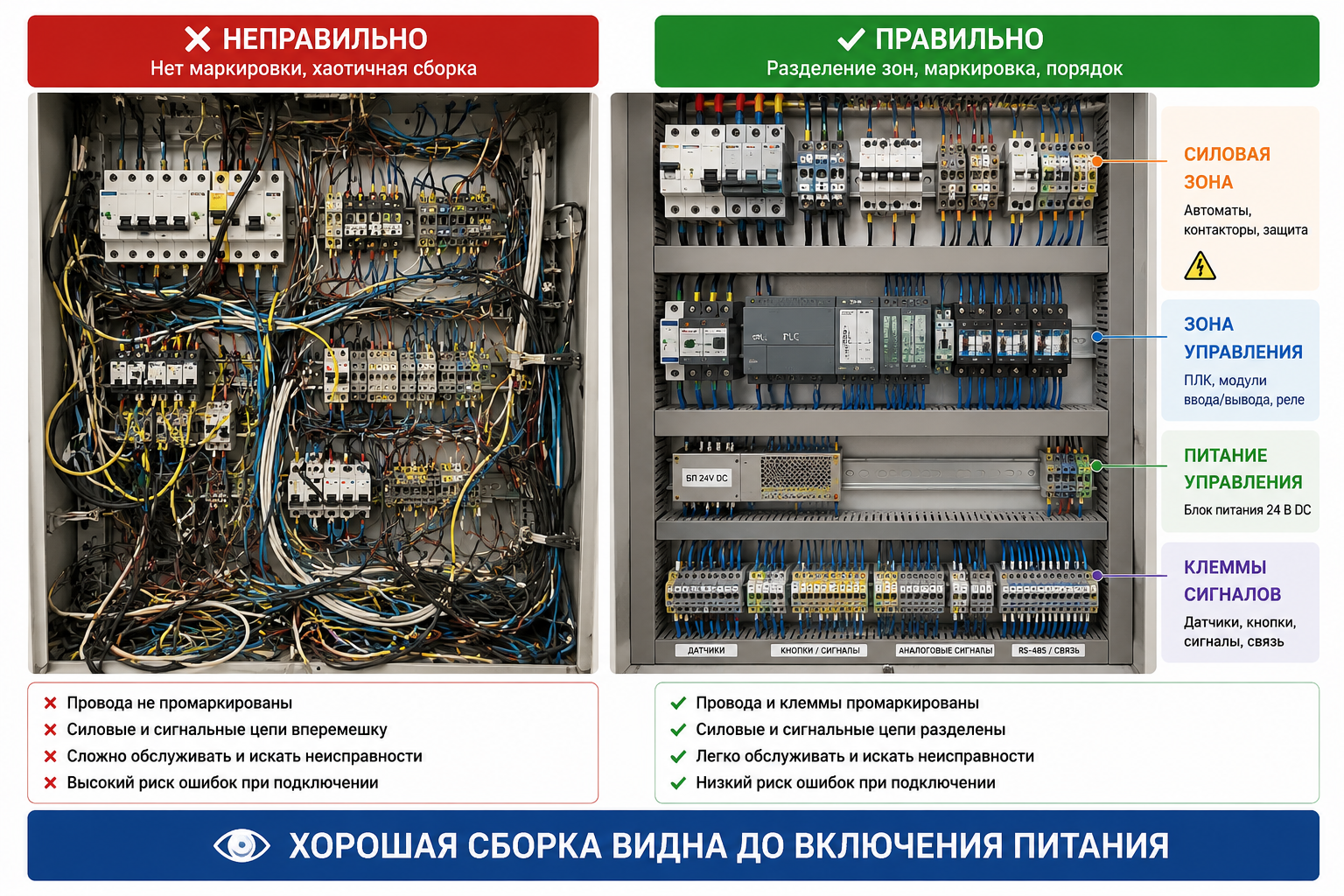

Что важно при сборке ЩСУ и шкафа управления

Сборка шкафа управления требует другой культуры компоновки. Здесь мало поставить аппараты ровно. Нужно сделать так, чтобы силовые цепи не мешали слаботочным, клеммы были понятны монтажнику на объекте, ПЛК было удобно обслуживать, а тепловой режим не превращал шкаф в маленькую сауну для электроники.

Разделение силовых и сигнальных цепей

Силовые кабели, цепи частотных преобразователей, сигналы датчиков и интерфейсы связи желательно разводить с учетом электромагнитной совместимости. В шкафах с ПЧ важно правильно организовать экранирование, заземление экранов, прокладку кабелей двигателя и размещение фильтров.

Маркировка и клеммные ряды

В распределительном щите плохая маркировка раздражает. В шкафе управления плохая маркировка останавливает ПНР. Если не понятно, где датчик уровня, где авария ПЧ, где команда «Пуск», а где общий 0 В, наладчик тратит время не на настройку, а на электродетектив.

Тепловой режим

Частотные преобразователи, блоки питания, контакторы и реле выделяют тепло. Если шкаф установлен в жарком помещении, на улице или рядом с технологическим оборудованием, нужно оценивать тепловыделение, вентиляцию, кондиционирование, степень защиты и запас места. Иначе в первый год эксплуатации автоматизация начнет «капризничать», хотя виновата не программа, а перегрев.

Запас места и сервисный доступ

В шкафу управления нужно оставлять место для обслуживания, кабельных вводов, дополнительных клемм, будущих сигналов и замены аппаратов. Плотная компоновка «впритык» красиво выглядит только на фотографии до первого ремонта.

Документация и ПНР

Шкаф управления без схемы внешних подключений, перечня сигналов и описания алгоритма превращается в загадку. Для сложных шкафов нужны не только электрические схемы, но и описание режимов, таблица аварий, уставки, параметры ПЧ, карта регистров Modbus, версия программы ПЛК и чек-лист ПНР.

Типичные ошибки при выборе и заказе

1.  Называть шкаф управления распределительным щитом. Из-за этого в расчет могут не попасть ПЛК, реле, БП 24 В, клеммы сигналов, HMI, разработка алгоритма и ПНР.

2.  Не описывать алгоритм работы. Фраза «управление насосом» может означать кнопку «Пуск», работу по уровню, каскад из трех насосов, резервирование, поддержание давления по ПЧ или связь со SCADA.

3.  Забывать про датчики и внешние сигналы. На этапе сборки шкафа их еще не видно, но именно они определяют клеммы, модули I/O и логику.

4.  Смешивать силовые и слаботочные цепи без продуманной компоновки. Это повышает риск помех, ошибок связи, нестабильных измерений и сложного обслуживания.

5.  Не закладывать запас по корпусу. Шкаф становится неудобным для монтажа, плохо охлаждается и не имеет резерва для модернизации.

6.  Экономить на документации. Сэкономленные страницы схемы потом превращаются в часы ПНР и простоя.

7.  Не учитывать условия эксплуатации. Пыль, влажность, температура, улица, агрессивная среда и вибрация напрямую влияют на корпус, вводы, вентиляцию, обогрев и выбор аппаратов.

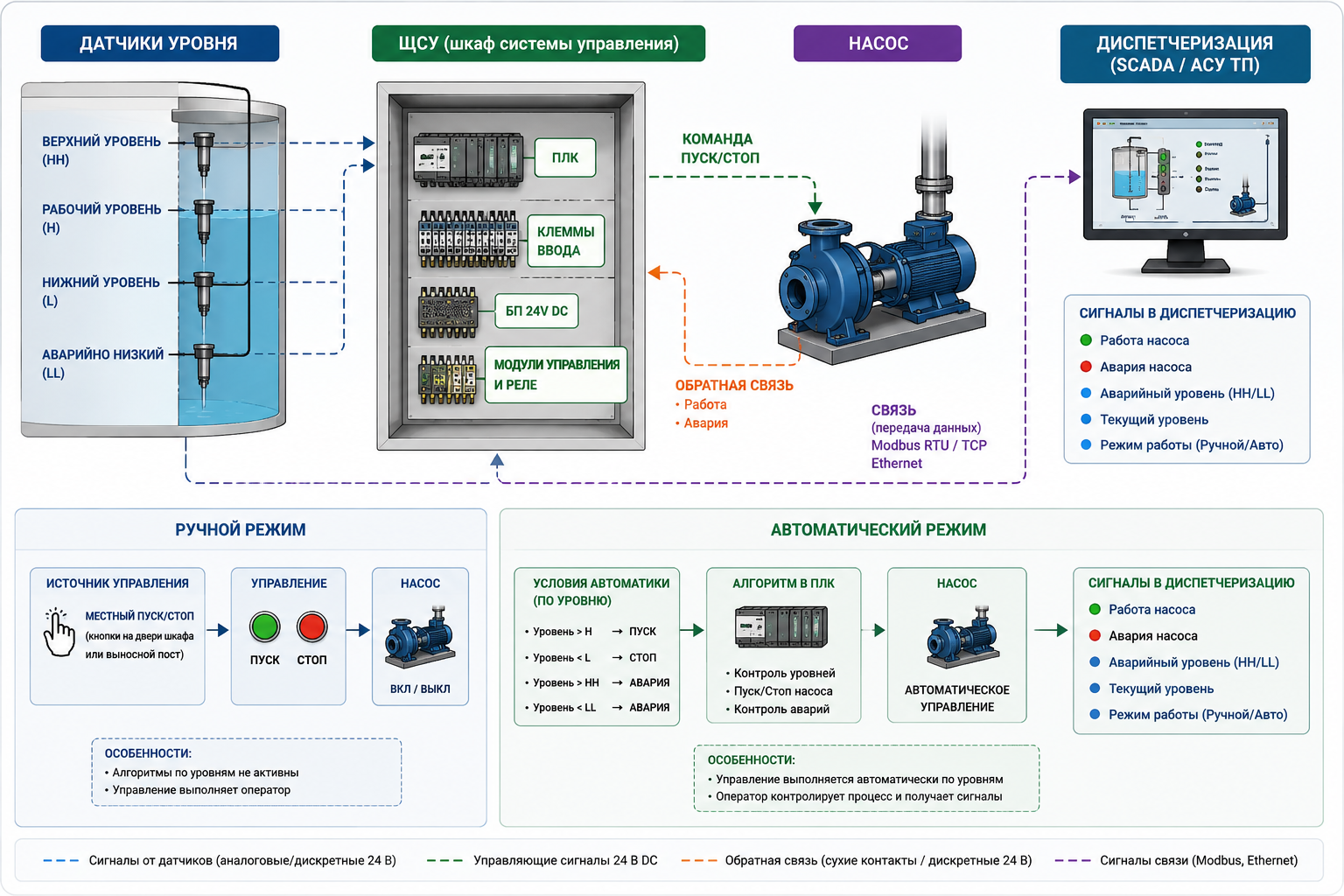

Практический пример 1: щит управления насосом

Допустим, есть насос 7,5 кВт, который должен работать по датчику уровня. Если нужно просто подать питание на насос и защитить кабель, это распределительная задача. Но если насос должен запускаться при верхнем уровне, останавливаться при нижнем, блокироваться при сухом ходе, передавать аварию в диспетчерскую и иметь режим «Ручн./Авт.», это уже ЩСУ.

В составе такого ЩСУ могут быть вводной автомат, моторная защита, контактор или ПЧ, реле контроля фаз, блок питания 24 В, клеммы датчиков уровня, переключатель режима, кнопки, индикация «Работа/Авария», реле выходного сигнала в диспетчерскую и, при необходимости, ПЛК.

Практический пример 2: шкаф управления вентиляцией

Для вентиляции шкаф управления может включать автомат защиты, частотный преобразователь вентилятора, управление заслонкой, контроль положения, датчик температуры, сигнал от пожарной автоматики, индикацию загрязнения фильтра и связь с BMS. В этом случае обычный распределительный щит не решает задачу: он может питать линию, но не управлять сценарием.

Ключевые вопросы для такого шкафа: что происходит при пожарном сигнале, как открывается заслонка, есть ли задержка запуска вентилятора, как контролируется авария ПЧ, требуется ли плавное регулирование, кто задает уставку, как отображаются аварии и где расположен орган местного управления.

Практический пример 3: шкаф автоматики технологического узла

В технологическом шкафу могут сходиться сигналы от десятков датчиков и механизмов: концевики, датчики давления, температура, частота вращения, аварии приводов, уровни, кнопочные посты. Такой шкаф уже является частью АСУ ТП. Его нужно проектировать как систему: силовая часть, КИП, алгоритм, связь, HMI, безопасность, ПНР и сопровождение.

В таких проектах особенно важны перечень входов/выходов, матрица аварий, описание режимов, требования к архивации данных, диагностика и передача информации на верхний уровень. Иначе шкаф будет физически собран, но технологически «немой».

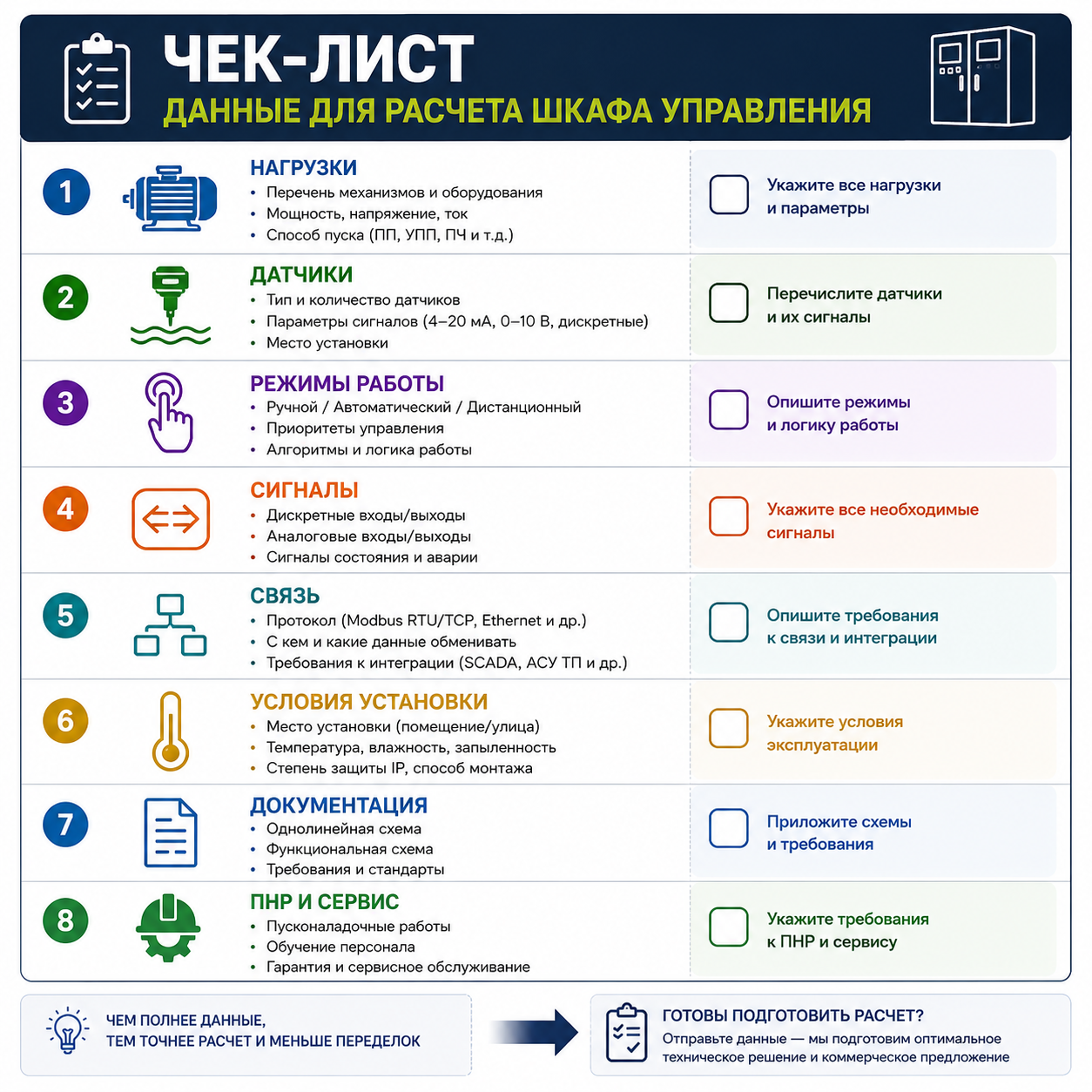

Что нужно передать производителю для расчета

Чтобы получить не абстрактную цену, а нормальное коммерческое предложение, лучше подготовить исходные данные. Минимальный список:

·         назначение шкафа: что именно он должен питать и чем управлять;

·         количество и мощность нагрузок, напряжение, тип двигателя или исполнительного механизма;

·         требуемые режимы работы: местный, дистанционный, автоматический, сервисный;

·         перечень датчиков и внешних сигналов;

·         нужен ли ПЛК, HMI, частотный преобразователь, УПП, связь с диспетчеризацией;

·         требования к протоколам связи и обмену данными;

·         условия установки: помещение, улица, температура, пыль, влажность, степень защиты;

·         предпочтения по брендам аппаратов и контроллеров;

·         требования к документации, ПНР и шеф-монтажу;

·         наличие проекта, схемы, ТЗ или хотя бы описания алгоритма.

Как связаны ЩСУ, шкаф управления и АСУ ТП

Шкаф управления может быть локальным устройством, а может быть частью большой системы автоматизации. В первом случае он работает автономно: принимает сигналы датчиков и управляет оборудованием на месте. Во втором — он обменивается данными с верхним уровнем: SCADA, диспетчерским пунктом, сервером, системой учета или другим ПЛК.

Для заказчика это означает простую вещь: если объект планируется развивать, лучше сразу предусмотреть клеммы, связь, резерв по I/O, место под модуль расширения и понятную структуру сигналов. Добавить это заранее обычно дешевле, чем переделывать шкаф после запуска, когда производство уже работает и каждый простой измеряется не словами, а деньгами.

Советы профессионалов

·         Не начинайте с корпуса. Начинайте с функций, нагрузок, режимов и сигналов. Корпус подбирается под задачу, а не задача втискивается в корпус.

·         Разделяйте силовую часть и автоматику. Это упрощает монтаж, диагностику и снижает влияние помех.

·         Закладывайте резерв. Несколько свободных клемм, запас места и резервные входы/выходы часто спасают модернизацию.

·         Просите схему внешних подключений. На объекте именно она определяет, насколько быстро монтажник подключит шкаф без лишних звонков.

·         Проверяйте алгоритм до сборки. Лучше один раз согласовать логику на бумаге, чем три раза переделывать программу и маркировку.

·         Не экономьте на ПНР. Шкаф управления раскрывается только после проверки датчиков, исполнительных механизмов, аварий, режимов и связи.

FAQ: короткие ответы на частые вопросы

ЩСУ и шкаф управления — это одно и то же? Не всегда. ЩСУ обычно означает щит станции управления конкретной установкой. Шкаф управления — более широкое понятие: он может управлять любым оборудованием или технологическим процессом.

Можно ли в одном шкафу совместить распределение и управление? Да, это часто делают. Главное — правильно разделить зоны, подобрать аппараты, учесть тепловой режим, клеммы, маркировку и документацию.

Чем шкаф управления отличается от шкафа автоматики? Шкаф автоматики обычно делает акцент на ПЛК, I/O, датчиках, HMI и связи. Шкаф управления может быть как релейным, так и программируемым.

Всегда ли нужен ПЛК? Нет. Простые задачи можно решать на реле, таймерах и специализированных контроллерах. ПЛК нужен, когда есть сложный алгоритм, много сигналов, связь, диагностика или перспектива развития.

Почему шкаф управления дороже распределительного щита? Потому что в нем больше функций: автоматика, управление, клеммы сигналов, программа, ПНР, документация, иногда HMI и связь. Цена складывается не только из железа, но и из инженерной работы.

Что важнее при заказе: схема или техническое задание? Лучше и то и другое. Если схемы нет, нужно хотя бы подробное ТЗ: нагрузки, режимы, датчики, аварии, связь и условия эксплуатации.

Вывод

Распределительный щит, ЩСУ и шкаф управления могут выглядеть похоже, но решают разные задачи. Распределительный щит отвечает за питание и защиту линий. ЩСУ и шкаф управления отвечают за работу оборудования: пуск, останов, режимы, блокировки, датчики, аварии, связь и диагностику.

Правильный выбор начинается не с вопроса «какой корпус поставить?», а с вопроса «что должно происходить на объекте?». Если нужно просто распределить питание — проектируется распределительный щит. Если нужно управлять насосами, вентиляцией, приводами, задвижками или технологическим процессом — нужен ЩСУ или шкаф управления. А если объект связан с диспетчеризацией и автоматикой, лучше сразу рассматривать шкаф как часть АСУ ТП.

Компания может помочь с подбором, проектированием, сборкой, монтажом и ПНР распределительных щитов, ЩСУ, шкафов управления и НКУ 0,4 кВ. Отправьте техническое задание, схему или описание задачи — подготовим решение, которое будет не только красиво выглядеть в цехе, но и нормально работать на объекте.

Смотрите также

·         НКУ 0,4 кВ: что это такое, из чего состоит и где применяется

·         ГРЩ 0,4 кВ: назначение, состав и особенности сборки

·         ВРУ: что это такое и чем отличается от ГРЩ и ЩР

·         Пуск электродвигателя: прямой пуск, звезда-треугольник, УПП и ПЧ

·         Шкаф управления насосами: защита, режимы и автоматика

·         RS-485 и Modbus RTU в шкафах управления: зачем нужны

·         ПНР электрощита: что проверяют перед вводом в эксплуатацию

Источники

Ниже приведены источники, на которые можно опираться при проектировании, ссылки нужно сверить по актуальной редакции и применимости к конкретному объекту.
