Вступление: почему щит вентиляции - это не просто кнопка «Пуск»

Вентиляционная установка кажется простой только со стороны: есть вентилятор, есть воздуховод, значит, надо просто подать питание. На практике хороший щит управления вентиляцией делает гораздо больше: запускает оборудование в правильной последовательности, контролирует заслонки, защищает двигатель, отслеживает фильтры, реагирует на аварии, управляет нагревом и передает состояние в диспетчерскую систему.

Если собрать такой шкаф по принципу «вентилятор к автомату, кнопку на дверь, дальше разберемся», система, конечно, может даже включиться. Но радость будет недолгой: двигатель перегреется, калорифер сработает не вовремя, заслонка окажется закрыта при пуске, а обслуживающий персонал узнает об аварии уже по жалобам людей в помещении. Вентиляция не любит импровизацию. Она любит алгоритм.

В этой статье разберем, из чего состоит щит управления вентиляцией, какие режимы в нем предусматривают, когда достаточно релейной автоматики, когда нужен ПЛК и почему грамотный шкаф управления - это часть инженерной системы, а не просто «железный ящик с автоматами».

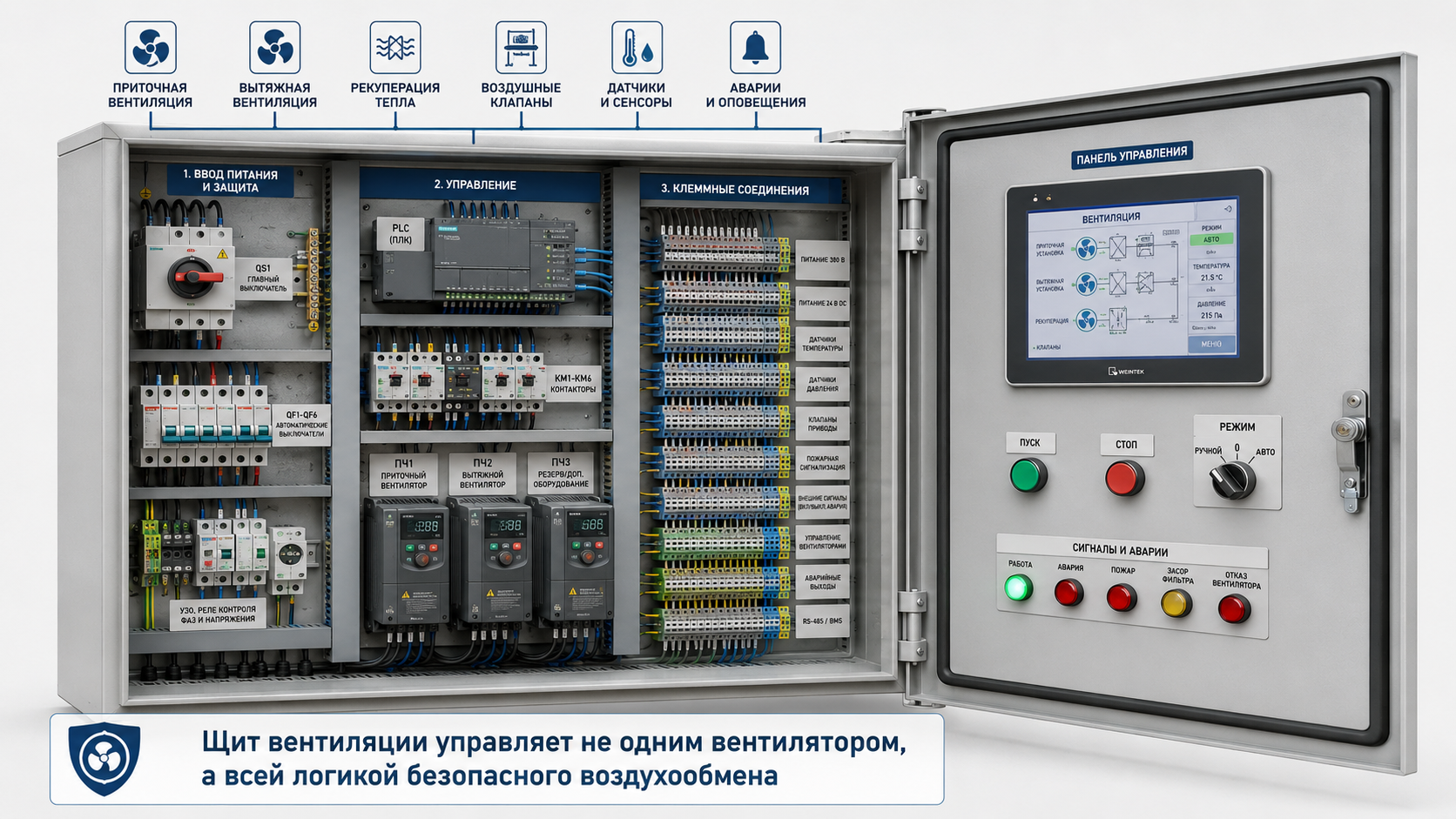

Что такое щит управления вентиляцией

Щит управления вентиляцией - это низковольтное комплектное устройство, которое обеспечивает питание, защиту, управление и контроль вентиляционного оборудования. В зависимости от объекта он может управлять одним вытяжным вентилятором, приточной установкой с нагревом, группой вентиляторов, системой дымоудаления, клапанами, приводами заслонок, датчиками давления, температуры, влажности и CO2.

По сути, щит вентиляции находится на стыке двух миров: силовой электрики и автоматики. С одной стороны, он должен надежно коммутировать электродвигатели, выдерживать пусковые токи, защищать линии и оборудование. С другой - он должен понимать технологию: когда открывать заслонку, когда запускать вентилятор, что делать при замерзании калорифера, как отработать сигнал пожарной автоматики и что передать в диспетчеризацию.

Где применяются шкафы управления вентиляцией

Щиты управления вентиляцией применяются везде, где воздухообмен должен работать управляемо, безопасно и предсказуемо. Чем сложнее объект, тем меньше подходит схема «автомат + контактор + кнопка» и тем больше требований появляется к алгоритмам, авариям и диспетчеризации.

Отдельно нужно отличать обычный щит управления вентиляцией от шкафов систем противодымной вентиляции и дымоудаления. Они могут иметь похожие компоненты - вентиляторы, клапаны, приводы, сигналы, - но требования к логике, отказоустойчивости, питанию, взаимодействию с пожарной автоматикой и нормативной базе там другие. Смешивать эти задачи «на глаз» нельзя.

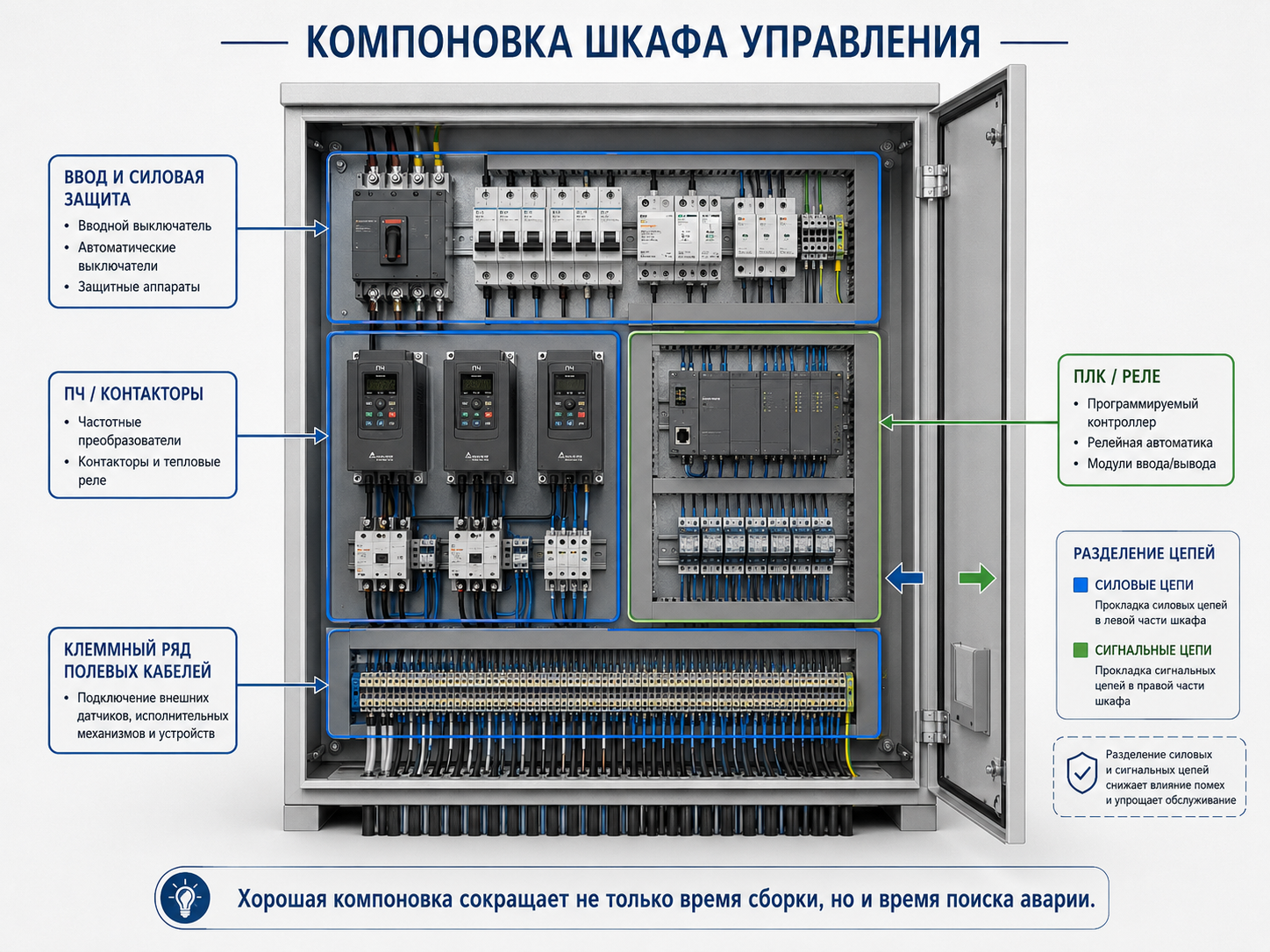

Из чего состоит щит управления вентиляцией

1. Корпус и конструктив

Корпус выбирают по месту установки, габаритам оборудования, условиям среды и удобству обслуживания. Для сухого помещения может подойти настенный или напольный шкаф со степенью защиты IP по условиям объекта. Для пыльных, влажных, уличных или технологических зон нужны другие решения: уплотнения, гермовводы, обогрев, вентиляция шкафа, козырек, повышенная коррозионная стойкость.

Внутри корпуса должно быть место не только для аппаратов, но и для нормального монтажа: кабельных каналов, клемм, запаса проводников, маркировки, радиусов изгиба, обслуживания ПЧ и охлаждения. Шкаф, в который все «влезло впритык», обычно в эксплуатации превращается в небольшой электротехнический квест. А квесты хороши в выходной день, но не в производственной вентиляции.

2. Вводная и защитная аппаратура

Вводная часть отвечает за безопасное подключение питания и защиту цепей. В зависимости от схемы в шкафу могут применяться вводной автоматический выключатель, выключатель нагрузки, предохранители, УЗИП, реле контроля фаз и напряжения, отдельные автоматы для цепей управления, привода заслонок, датчиков и вспомогательных цепей.

·         вводной автомат или выключатель нагрузки;

·         автоматические выключатели отходящих цепей;

·         защита цепей управления и питания 24 В DC;

·         реле контроля фаз, перекоса, пропадания и чередования фаз;

·         УЗИП - при необходимости защиты от импульсных перенапряжений;

·         клеммы PE/N, заземление корпуса, дверей и монтажных панелей.

3. Коммутация вентиляторов

Вентиляторы могут запускаться разными способами. Самый простой вариант - прямой пуск через контактор. Для более мощных двигателей и систем с требованиями к плавности используют УПП или частотный преобразователь. Для вентиляции частотник часто особенно полезен: он позволяет регулировать расход воздуха, давление в канале, поддерживать режим по датчику CO2 или температуре и снижать энергопотребление при неполной нагрузке.

4. Цепи управления

Цепи управления - это «нервная система» шкафа. Здесь находятся кнопки, переключатели режимов, сигнальные лампы, промежуточные реле, таймеры, контроллер, модули ввода-вывода, клеммы для датчиков и внешних сигналов. В простом щите часть логики может быть релейной. В более сложных системах используется ПЛК: он удобнее для алгоритмов, задержек, аварий, архивов, связи с HMI и диспетчеризацией.

·         кнопки «Пуск», «Стоп», «Сброс аварии»;

·         переключатель «Местный / Дистанционный / Автоматический»;

·         индикация «Работа», «Авария», «Питание», «Режим», «Фильтр загрязнен»;

·         релейная логика или ПЛК;

·         модули дискретного и аналогового ввода-вывода;

·         панель оператора HMI, если нужны меню, уставки и диагностика;

·         интерфейсы связи: Modbus RTU/TCP, Ethernet, сухие контакты, иногда BACnet/другие протоколы по требованию проекта.

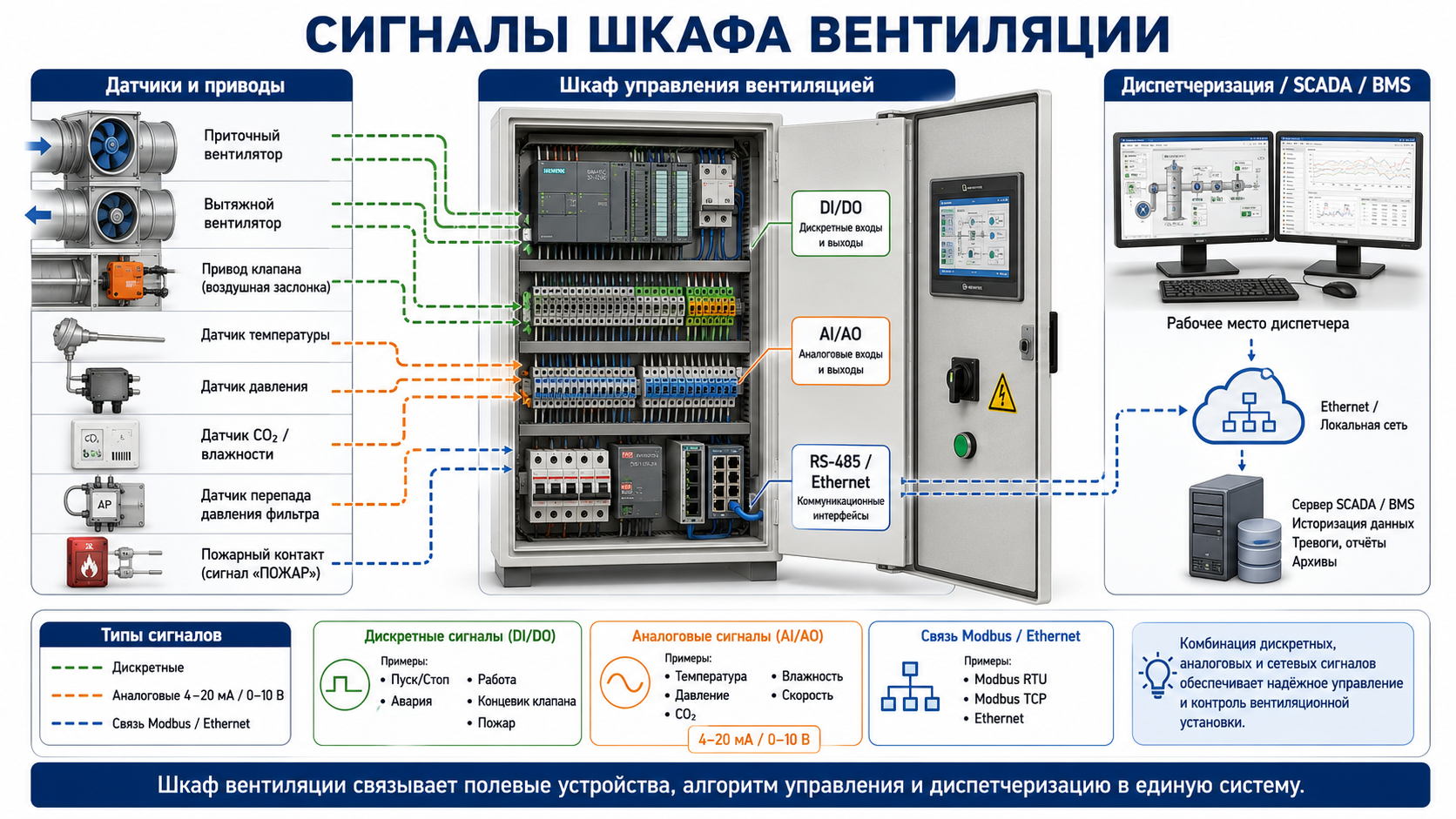

5. Датчики и внешние сигналы

Щит вентиляции редко работает «вслепую». Он получает сигналы от датчиков и исполнительных механизмов. И чем лучше продуман список сигналов, тем меньше сюрпризов при ПНР.

Основные режимы работы

Местный режим

Местный режим нужен для обслуживания и проверки оборудования на месте. Оператор управляет вентилятором, заслонкой или установкой с двери шкафа или местного поста. Такой режим особенно важен при ПНР, сервисе, замене фильтров и проверке сигналов.

Дистанционный режим

В дистанционном режиме команда приходит извне: от диспетчерской системы, щита верхнего уровня, системы здания или шкафа автоматизации. При этом шкаф вентиляции все равно должен сохранять защитные блокировки. Команда «Пуск» не должна запускать вентилятор, если закрыта заслонка, авария ПЧ активна или сработала защита от замерзания.

Автоматический режим

Автоматический режим - самый технологичный. Оборудование включается по расписанию, датчику CO2, температуре, давлению, сигналу от технологической линии или сценарию здания. Например, приточная установка запускается утром до прихода персонала, поддерживает давление в канале частотным преобразователем и снижает производительность ночью.

Аварийный режим

Аварийный режим нужен не для красоты в спецификации, а для безопасной реакции. При аварии шкаф должен остановить опасное оборудование, сохранить понятную индикацию, передать сигнал наверх и, по возможности, не оставить объект без критически важной вентиляции там, где нужна резервная работа.

Пожарный режим и блокировки

В общеобменной вентиляции часто предусматривается взаимодействие с пожарной автоматикой: останов вентиляционных установок, закрытие клапанов, запрет пуска или другой алгоритм по проекту. Для систем противодымной вентиляции требования отдельные и значительно жестче. Перед проектированием таких решений обязательно проверяют актуальные требования СП и проект пожарной автоматики.

Типовые алгоритмы автоматики вентиляции

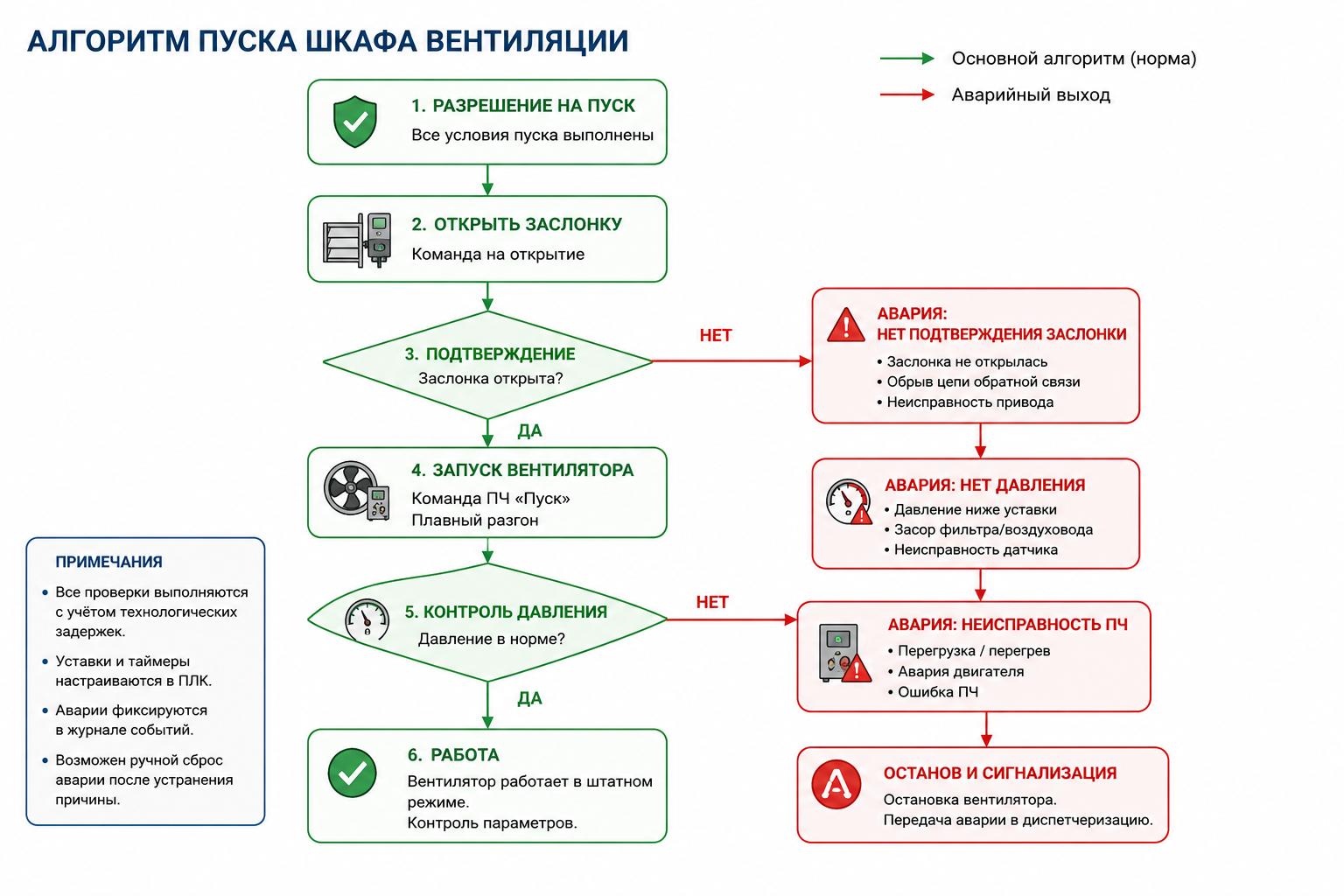

Алгоритм запуска приточной установки

Типовой запуск приточной установки выглядит не как мгновенное включение всего подряд, а как последовательность действий. Сначала проверяется отсутствие аварий и наличие разрешений. Затем открывается воздушная заслонка, приходит подтверждение концевика, запускается вентилятор, включается регулирование скорости, проверяется наличие потока или давления. Только после этого система считается работающей.

1.     Проверка питания, фаз, аварий и разрешения на пуск.

2.     Открытие воздушной заслонки.

3.     Контроль концевика «заслонка открыта» или выдержка времени, если концевика нет.

4.     Запуск вентилятора через контактор, УПП или ПЧ.

5.     Контроль работы двигателя, давления/потока, аварий ПЧ.

6.     Переход к регулированию по уставке: давление, температура, CO2, расписание.

Защита от замерзания калорифера

Для приточных установок с водяным калорифером критична защита от замерзания. Если автоматика ошибется, последствия будут не в виде мигающей лампочки, а в виде размороженного теплообменника, воды на полу и разговора, который никто не хочет вести в понедельник утром.

Обычно контролируют температуру обратной воды, температуру воздуха после калорифера, состояние насоса, положение клапана и аварийный термостат. При угрозе замерзания шкаф должен закрыть наружную заслонку, остановить вентилятор, открыть регулирующий клапан теплоносителя, включить насос и выдать аварию. Конкретная логика зависит от проекта и типа установки.

Управление по давлению или расходу

Если вентилятор работает через частотный преобразователь, автоматика может поддерживать давление в воздуховоде или расход воздуха. ПЧ получает уставку от ПЛК или встроенного ПИД-регулятора и меняет частоту двигателя. Такой подход часто эффективнее, чем регулирование заслонкой, потому что вентилятор не «душат», а действительно уменьшают его скорость.

Для вентиляторов действует известная зависимость: расход примерно пропорционален скорости, давление - квадрату скорости, а потребляемая мощность - кубу скорости. В реальном объекте есть поправки на систему воздуховодов, фильтры и режимы, но идея проста: снижение скорости вентилятора может заметно снижать потребляемую мощность.

Контроль фильтров

Засоренный фильтр - один из самых частых эксплуатационных сценариев. Без контроля система может продолжать «работать», но расход воздуха будет ниже, двигатель или ПЧ будут загружены иначе, качество вентиляции ухудшится. Обычно загрязнение фильтра контролируют реле перепада давления или датчиком перепада давления с передачей значения в ПЛК/HMI.

Работа по CO2 и качеству воздуха

Для офисных, учебных, общественных и некоторых производственных помещений вентиляция может управляться по CO2 или другим показателям качества воздуха. При росте концентрации CO2 система повышает производительность, при снижении - уменьшает. Такой подход позволяет не гонять вентилятор постоянно на максимуме там, где фактическая нагрузка меняется в течение дня.

Релейная автоматика или ПЛК: что выбрать

Для простых систем вентиляции релейная автоматика остается нормальным решением. Один вентилятор, один режим, пара сигналов - нет смысла усложнять шкаф контроллером, если задача решается надежной аппаратной логикой. Но как только появляются расписания, аналоговые датчики, ПЧ, аварийные сценарии, журнал событий, HMI и диспетчеризация, ПЛК становится не роскошью, а рабочим инструментом.

Теоретическая и нормативная основа

Щит управления вентиляцией относится к низковольтному электрооборудованию и, в зависимости от состава, может включать элементы НКУ, электрооборудования машин, аппаратуру управления, ПЛК, частотные преобразователи и цепи безопасности. Поэтому при разработке нельзя опираться только на каталог компонентов. Нужны проект, актуальные нормы и проверка совместимости оборудования.

Перед проектированием необходимо сверять актуальные редакции ПУЭ, ГОСТ, СП, требований пожарной безопасности, проектной документации и технических условий конкретного объекта. Ниже приведены источники для теоретической ориентации, а не замена проекту.

На практике это означает: силовую часть шкафа проектируют как электротехническое устройство, алгоритмы - как систему управления, а вентиляционную технологию - как часть инженерной системы здания. Если один из трех уровней выпадает, шкаф может быть красивым, но неработоспособным или неудобным в эксплуатации.

Что нужно указать в ТЗ на щит управления вентиляцией

Чем точнее исходные данные, тем меньше вопросов в расчете и тем ближе коммерческое предложение к реальной стоимости. Для вентиляционного шкафа особенно важно описать не только мощность вентиляторов, но и алгоритм работы.

·         тип системы: приточная, вытяжная, приточно-вытяжная, местная вытяжка, общеобменная вентиляция;

·         количество вентиляторов, мощность, напряжение, ток, способ пуска;

·         нужен ли частотный преобразователь, регулирование давления, расхода, температуры или CO2;

·         перечень заслонок, клапанов, приводов, концевиков и датчиков;

·         режимы работы: ручной, автоматический, дистанционный, по расписанию, по датчикам;

·         сигналы пожарной автоматики и требуемая реакция шкафа;

·         нужна ли HMI-панель, диспетчеризация, Modbus, Ethernet, SCADA/BMS;

·         условия установки: помещение, улица, пыль, влажность, температура, IP, габариты;

·         требования к брендам оборудования, ЗИП, маркировке, документации, ПНР;

·         перечень сигналов «вверх»: работа, авария, готовность, режим, засорение фильтра, авария ПЧ и другие.

Практический блок: примеры шкафов управления вентиляцией

Пример 1. Щит вытяжного вентилятора

Простой щит управляет одним вытяжным вентилятором. В составе: вводной автомат, автомат защиты двигателя, контактор, реле контроля фаз, кнопки «Пуск/Стоп», индикация работы и аварии, клеммы для внешней команды и аварийного сигнала. Такой шкаф подходит для небольших производственных, складских или технических помещений.

Пример 2. Шкаф приточной установки с водяным калорифером

Более сложная система: вентилятор через ПЧ, привод воздушной заслонки, датчики температуры, защита от замерзания, насос, клапан теплоносителя, контроль фильтра, HMI и связь с диспетчеризацией. Здесь уже нужна продуманная логика: последовательный пуск, поддержание температуры, аварийный останов, антизамерзание, сезонные режимы.

Пример 3. Шкаф управления группой вентиляторов

На промышленных объектах может быть несколько вентиляторов: основные, резервные, вытяжные, подпорные, местные. Шкаф управляет очередностью пуска, резервированием, аварийной заменой, режимами по расписанию или сигналу от технологической линии. В таких задачах ПЛК и HMI часто дают заметное преимущество: оператор видит не «лампа красная», а конкретную причину и состояние каждого механизма.

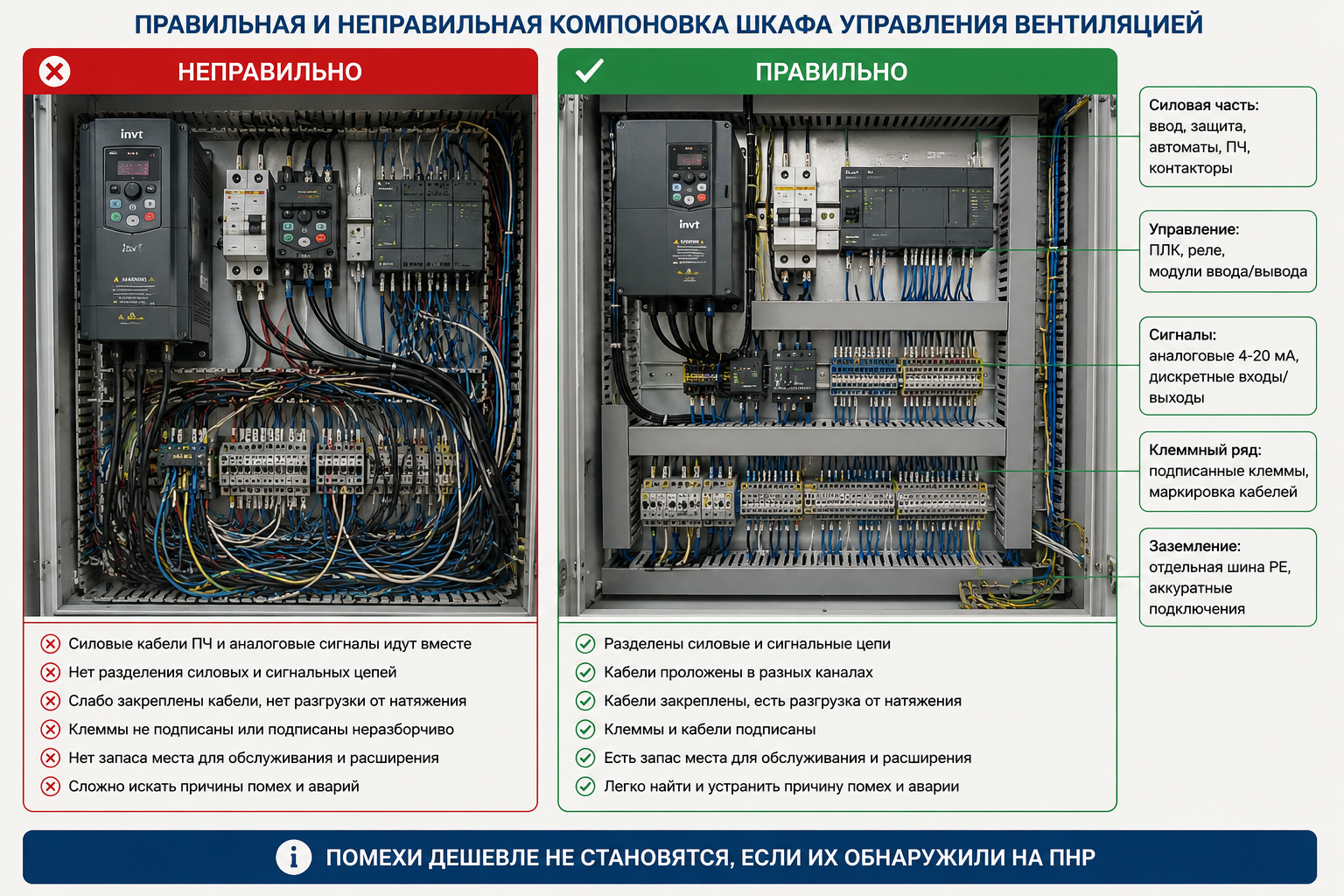

Нюансы монтажа и компоновки

Вентиляционный шкаф часто содержит и силовые, и слаботочные цепи. Поэтому важно разделять трассы силовых кабелей, кабелей двигателя от ПЧ, аналоговых сигналов и связи. Для частотных преобразователей нужно учитывать рекомендации производителя по экранированию, заземлению, длине моторного кабеля, охлаждению и ЭМС. Если все кабели уложить одним пучком «потому что красиво», помехи потом тоже будут красивыми - но уже на графиках датчиков.

·         ПЧ размещают с учетом отвода тепла и минимальных расстояний, указанных производителем.

·         Сигнальные кабели датчиков прокладывают отдельно от силовых цепей и кабелей двигателя.

·         Клеммный ряд делают понятным: питание, двигатель, заслонки, датчики, внешние сигналы, связь.

·         Все провода, клеммы, аппараты и кабели маркируют по схеме.

·         На двери размещают только действительно нужные органы управления и индикации, а не выставку лампочек.

·         Для уличных шкафов предусматривают обогрев, вентиляцию/термостатирование, козырек, гермовводы и степень защиты по условиям объекта.

Типичные ошибки при заказе и сборке

Что проверяют на ПНР шкафа вентиляции

Пусконаладка нужна не для галочки. Это момент, когда электрическая схема встречается с реальной установкой, приводами, датчиками, воздуховодами, клапанами и людьми, которые будут этим пользоваться.

·         соответствие собранного шкафа схеме и спецификации;

·         затяжку контактных соединений, маркировку, защитное заземление;

·         правильность подключения двигателей, приводов заслонок, датчиков и внешних сигналов;

·         направление вращения вентиляторов;

·         работу защит: автоматы, тепловые реле, ПЧ, реле фаз, аварийный стоп;

·         работу режимов «Местный / Дистанционный / Автоматический»;

·         алгоритмы запуска, остановки, аварий, антизамерзания, пожарной блокировки;

·         корректность показаний датчиков и уставок;

·         обмен с диспетчеризацией, если он предусмотрен;

·         наличие схем, паспортов, инструкций и перечня уставок.

Как связать щит вентиляции с диспетчеризацией

Для современного объекта все чаще недостаточно просто вывести лампу «Авария». Инженеру эксплуатации нужно видеть, какой именно вентилятор работает, какая авария активна, какая частота ПЧ, какое давление в канале, какой перепад на фильтре и в каком режиме находится установка. Для этого шкаф может передавать данные в SCADA, BMS или общую систему АСУ ТП.

Когда стоит заказывать индивидуальный шкаф, а не типовой

Типовой щит управления вентиляцией подходит, когда задача простая и хорошо укладывается в стандартную схему. Но если есть несколько вентиляторов, ПЧ, клапаны, антизамерзание, связь с пожарной автоматикой, диспетчеризация, датчики CO2, работа по расписанию или интеграция с технологическим оборудованием, лучше разрабатывать шкаф под объект.

·         есть приточная установка с нагревом или охлаждением;

·         нужно управление скоростью вентилятора;

·         требуется обмен данными с SCADA/BMS;

·         есть несколько режимов и сценариев работы;

·         нужны резервные вентиляторы или каскадное управление;

·         требуется интеграция с пожарной сигнализацией;

·         есть нестандартные датчики, клапаны, концевики или требования к брендам;

·         объект промышленный, а простой бытовой подход не подходит по надежности.

Советы профессионалов

·         Начинайте не с выбора корпуса, а с алгоритма: что система должна делать в каждом режиме и при каждой аварии.

·         Не экономьте на сигналах состояния. Один дополнительный концевик может сэкономить часы диагностики.

·         Для ПЧ заранее продумывайте кабель, экран, заземление, фильтры и охлаждение.

·         Не делайте пожарный алгоритм «по памяти». Он должен соответствовать проекту и актуальным требованиям.

·         Оставляйте запас по месту в шкафу. Вентиляция любит доработки: новый датчик, дополнительный сигнал, связь с диспетчеризацией.

·         Согласуйте с эксплуатацией, какие сигналы выводить на дверь, какие - на HMI, а какие - в SCADA.

·         Перед отгрузкой проверяйте не только электрическую часть, но и имитацию алгоритмов: пуск, авария, сброс, дистанционная команда, пожарный сигнал.

FAQ

Заключение

Щит управления вентиляцией - это не просто аппарат включения вентилятора. Это узел, который связывает силовую часть, автоматику, датчики, исполнительные механизмы, безопасность и эксплуатацию. Хороший шкаф запускает систему в правильной последовательности, защищает оборудование, сообщает о проблемах и позволяет обслуживать вентиляцию без гадания по проводам.

Если вам нужен щит управления вентиляцией для производственного помещения, склада, насосной, котельной, приточной установки или системы с диспетчеризацией, подготовьте исходные данные по оборудованию и режимам. Специалисты ООО ИК «ЭЛТЕКО» помогут подобрать схему, состав оборудования, алгоритм управления и подготовить решение под ваш объект.
