1. Что такое щит управления освещением

Щит управления освещением - это комплектное электротехническое устройство, в котором собраны аппараты питания, защиты, коммутации, управления, сигнализации и, при необходимости, связи с системой диспетчеризации. В бытовом варианте эту роль частично выполняет обычный распределительный щит с автоматами. На промышленном объекте, складе, территории предприятия, парковке или в административном здании одной защиты уже мало: свет нужно включать группами, учитывать режимы работы объекта, обеспечивать ручное управление, резервные сценарии и понятную индикацию.

Главное отличие щита управления освещением от простого щита освещения в том, что он не только распределяет электроэнергию по линиям, но и управляет нагрузкой. В нем могут стоять контакторы, реле времени, астрономические реле, фотореле, программируемое реле, ПЛК, модули связи, кнопки, переключатели, сигнальные лампы, клеммные блоки для датчиков и внешних команд.

2. Где применяют щиты управления освещением

В небольшом здании щит может быть простым: автоматические выключатели, контакторы, переключатель «Ручн./Авт.», фотореле или астрономическое реле. На большом объекте появляется более серьезная архитектура: несколько секций, десятки групп, мониторинг состояния контакторов, команды из SCADA, учет энергии, аварийные сигналы и журнал событий. В таком случае щит управления освещением уже становится частью инженерной автоматизации здания или предприятия.

3. Чем щит управления освещением отличается от распределительного щита

4. Основной состав щита управления освещением

Состав зависит от объекта, мощности, количества групп и требуемых режимов. Но в большинстве решений можно выделить несколько функциональных частей.

4.1. Ввод и распределение питания

На вводе устанавливают вводной автоматический выключатель, выключатель нагрузки или рубильник, а также элементы распределения питания на группы. Для щитов с несколькими секциями применяют распределительные блоки, шинные сборки, кросс-модули или другие решения, рассчитанные на рабочий ток, ток короткого замыкания и условия эксплуатации.

4.2. Защита отходящих линий

Каждая группа освещения должна иметь защиту, соответствующую кабельной линии и характеру нагрузки. Номинал автомата выбирают не «по мощности светильников с запасом на всякий случай», а по расчетному току, допустимому току кабеля, способу прокладки, длине линии, условиям пуска светодиодных драйверов и требованиям селективности. Для наружных линий часто дополнительно рассматривают УЗИП, дифференциальную защиту, защиту от влаги и правильный ввод кабеля в корпус.

4.3. Коммутационные аппараты

Осветительные группы обычно включают через контакторы, модульные контакторы, реле, твердотельные устройства или специализированные контроллеры. Контактор должен быть выбран не только по номинальному току, но и по категории применения, числу коммутаций, пусковым токам LED-драйверов и условиям охлаждения. Это особенно важно для светодиодного освещения: мощность на табличке может быть умеренной, а кратковременный пусковой ток - весьма бодрым.

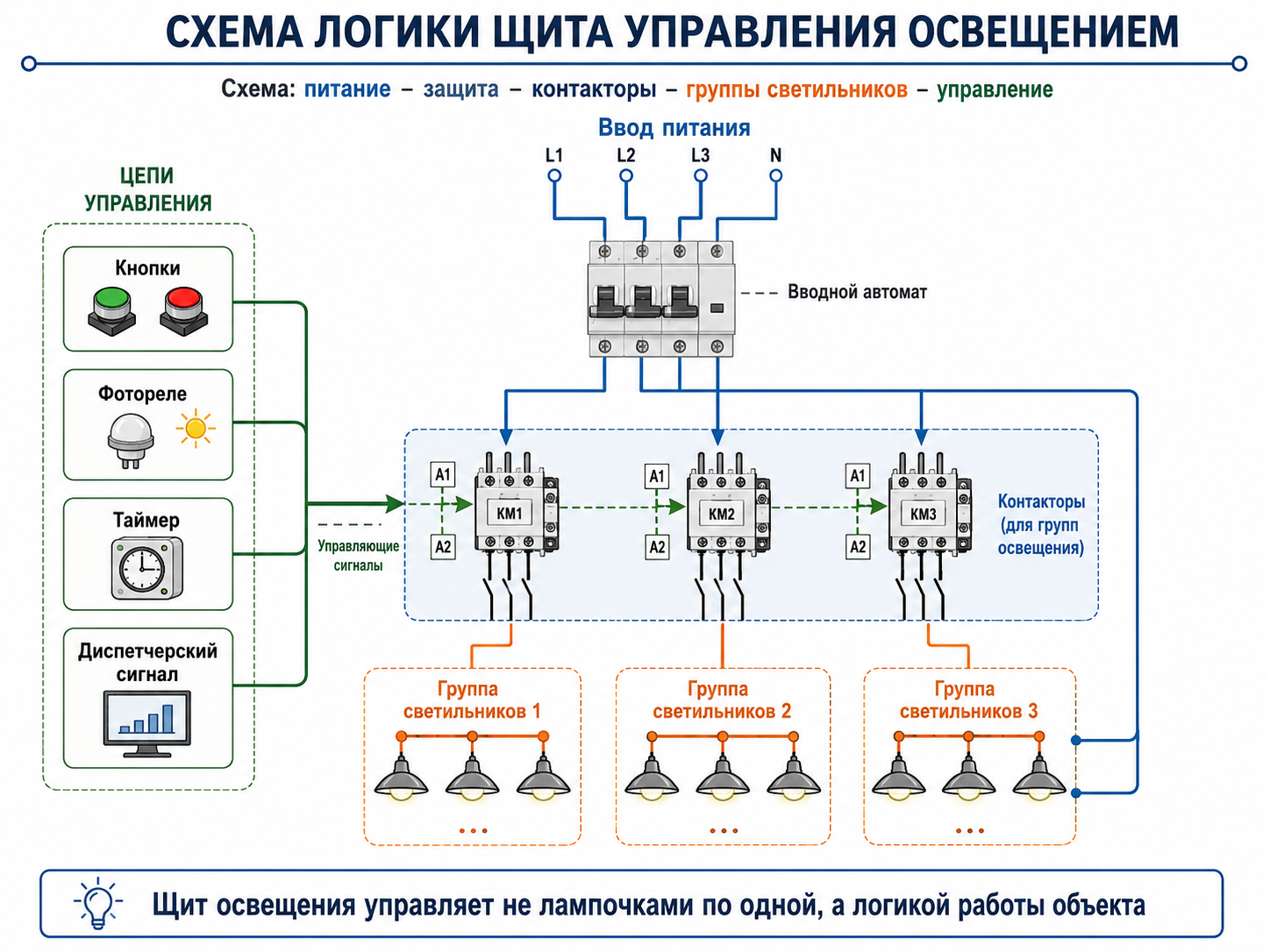

4.4. Цепи управления

Цепи управления связывают кнопки, переключатели, датчики, реле времени, фотореле, контроллер или внешнюю диспетчерскую систему с силовой частью щита. Обычно применяют управляющее напряжение 24 В DC, 220 В AC или другое значение, предусмотренное проектом и выбранной аппаратурой. Для промышленных шкафов удобнее разделять силовые цепи и цепи управления, маркировать клеммы и предусматривать резерв для будущего расширения.

4.5. Автоматика и логика управления

Автоматика может быть простой или развитой. Простой вариант - фотореле и переключатель режимов. Более гибкий вариант - программируемое реле или ПЛК, который управляет группами по расписанию, сигналам датчиков, командам диспетчера, аварийным состояниям и локальным приоритетам. Для систем с адресными светильниками или управляемыми драйверами могут применяться DALI, KNX, Modbus, Ethernet-сети и другие решения.

4.6. Индикация, сигнализация и связь

Оператору важно видеть, что происходит: питание есть или нет, какая группа включена, какой режим выбран, есть ли авария автомата, сработала ли защита, доступно ли управление из диспетчерской. Для этого применяют сигнальные лампы, индикаторы, переключатели, реле состояния, сухие контакты, цифровые входы/выходы, Modbus RTU/TCP или другой протокол связи.

5. Режимы работы: ручной, автоматический и диспетчерский

Режимы работы - это не декоративные надписи на двери шкафа. От них зависит, как персонал будет управлять освещением в штатной ситуации, при аварии, при ремонте и при отказе автоматики. Поэтому режимы нужно описывать в ТЗ и проверять при ПНР.

5.1. Ручной режим

Ручной режим нужен всегда, даже если объект гордо называется «полностью автоматизированным». Он позволяет включить освещение при наладке, обслуживании, отказе датчика, изменении графика работы или временном отключении диспетчеризации. Обычно ручной режим реализуют через кнопки «Пуск/Стоп», переключатели «0-Ручн.-Авт.», тумблеры групп или HMI-панель.

Главное правило: ручной режим должен быть безопасным и понятным. Нельзя делать так, чтобы один переключатель на двери щита неожиданно обходил все блокировки и включал оборудование в непредсказуемом состоянии. Для освещения это может казаться менее критичным, чем для насосов или вентиляторов, но ошибки все равно приводят к перегрузке групп, слепящему свету, нарушению графиков и путанице при эксплуатации.

5.2. Автоматический режим

Автоматический режим чаще всего строится на одном или нескольких условиях: наступило темное время суток, наступило заданное время, сработал датчик движения, пришел сигнал от системы охраны, выбран сценарий «рабочий день», «ночь», «выходной», «уборка», «дежурный режим». Для наружного освещения применяют фотореле или астрономическое реле. Для зданий - расписание, датчики присутствия, датчики освещенности и логика контроллера.

Чтобы автоматика не жила нервной жизнью, в алгоритме задают задержки включения/отключения, гистерезис по освещенности, ручной приоритет, реакцию на отказ датчика и режим после восстановления питания. Иначе щит будет включать и выключать свет на каждой туче, как будто объект участвует в светомузыкальном конкурсе.

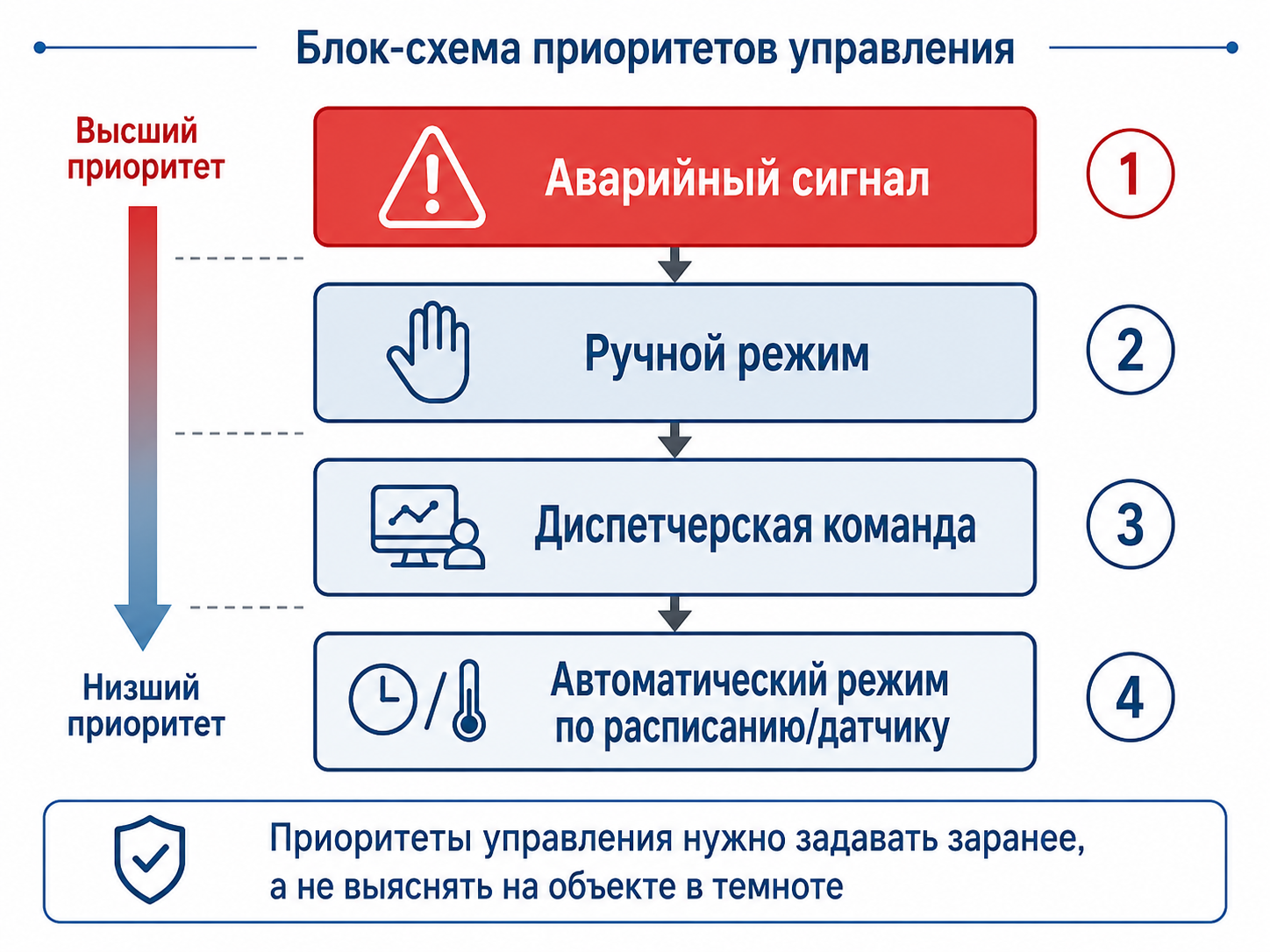

5.3. Диспетчерский режим

Диспетчерский режим нужен, когда освещение должно быть частью общей системы управления зданием или предприятием. Диспетчер видит состояния групп, аварии, наличие питания, выбранный режим и может подать команду на включение/отключение. Связь может выполняться через сухие контакты, Modbus RTU/TCP, Ethernet, BMS-протоколы или через ПЛК объекта.

Для реальной эксплуатации важна не только команда «включить», но и обратная связь. Если диспетчер нажал кнопку на экране, система должна понимать, включился ли контактор, есть ли питание, не отключен ли автомат, не переведен ли щит в местный режим. Без обратной связи диспетчеризация превращается в удаленную надежду.

6. Варианты построения автоматики

Выбор архитектуры начинается не с бренда оборудования, а с задачи. Если нужно включать наружное освещение по сумеркам - хватит фотореле или астрономического реле. Если нужно управлять десятками зон, видеть аварии, учитывать график смен и команды диспетчера - потребуется контроллерная логика. Если нужно адресное диммирование и диагностика светильников - стоит рассматривать DALI или аналогичные системы.

7. Теоретическая и нормативная основа

Щит управления освещением находится на стыке силовой электрики, низковольтных комплектных устройств, автоматики и светотехнического проектирования. Поэтому при подготовке проектной документации и статьи для сайта важно не подменять проектирование общими советами. Ниже - документы и источники, на которые стоит ориентироваться при редакционной проверке и инженерной проработке. Перед публикацией и особенно перед применением на объекте нужно сверять актуальные редакции нормативных документов.

С инженерной точки зрения щит управления освещением должен решать три группы задач: электрическую безопасность, надежное управление нагрузками и удобную эксплуатацию. Силовая часть отвечает за защиту кабелей и оборудования. Коммутационная часть включает группы освещения. Логическая часть определяет, когда и почему эти группы должны быть включены или отключены. Именно поэтому хороший щит управления освещением проектируют не только по перечню аппаратов, но и по алгоритму работы.

8. Практические примеры применения

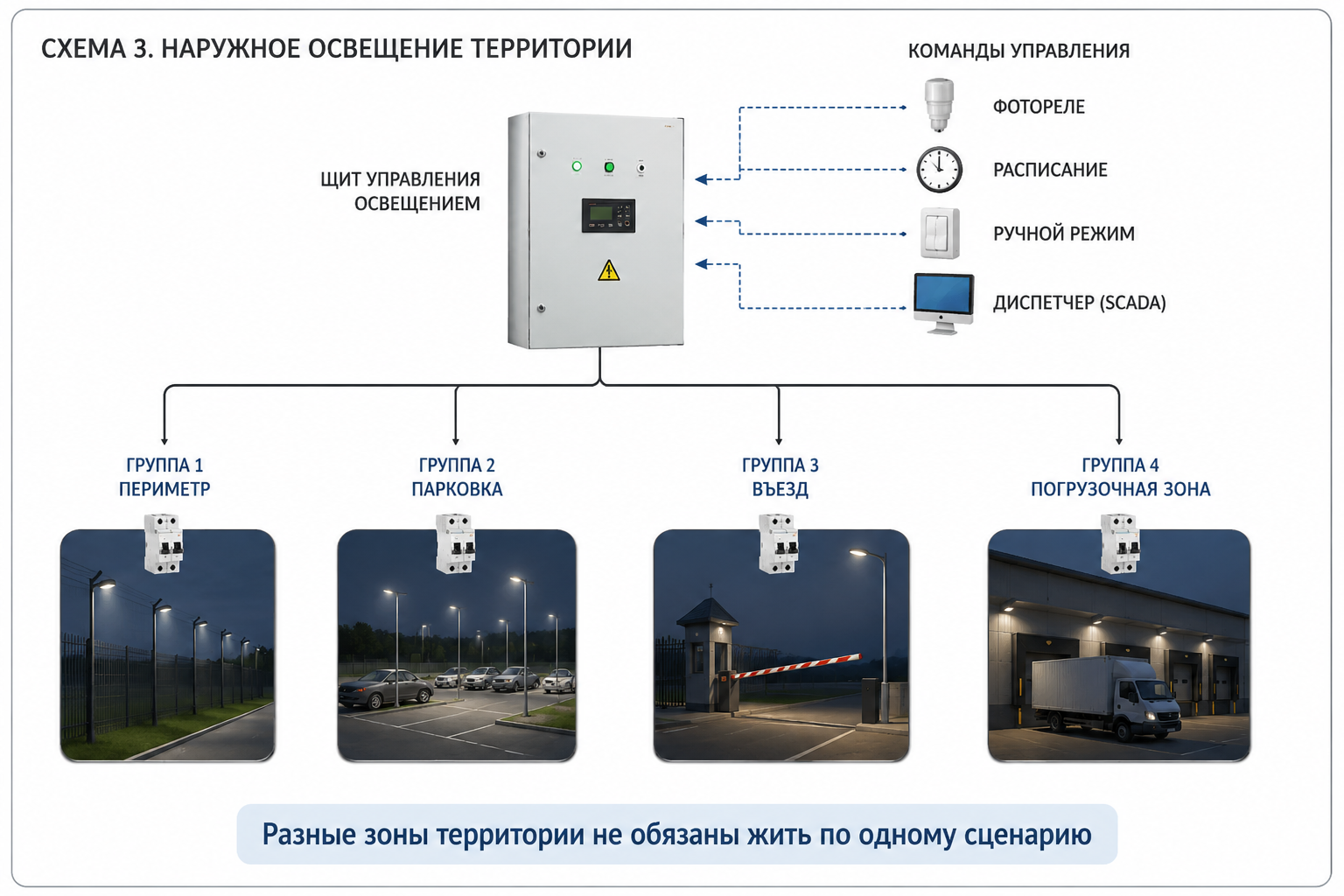

8.1. Наружное освещение территории предприятия

Типовая задача: управлять опорами освещения по периметру, въездной группой, парковкой и зоной погрузки. В щите предусматривают вводной аппарат, защиту отходящих линий, контакторы по зонам, УЗИП, фотореле или астрономическое реле, переключатели ручного управления, индикацию состояния групп и клеммы для внешних сигналов. Если объект диспетчеризируется, добавляют модуль связи или сухие контакты для передачи состояний.

8.2. Освещение склада

На складе часто нужно разделять освещение проходов, зон комплектации, рамп, офисных помещений и дежурный свет. Для экономии электроэнергии применяют датчики присутствия, группировку по зонам, отключение неиспользуемых участков и сценарии работы по сменам. При этом автоматика не должна мешать безопасности: зоны с движением техники и людей должны иметь достаточную освещенность и понятный ручной режим.

8.3. Производственный цех

В производственном помещении щит управления освещением часто работает рядом с силовыми шкафами, ПЛК, частотными приводами и технологическими линиями. Здесь важны помехоустойчивость, правильное разделение цепей, маркировка, доступность обслуживания, индикация аварий и возможность локального управления при сервисных работах. Для отдельных участков могут быть предусмотрены рабочий, дежурный и ремонтный режимы.

8.4. Административное здание или офисный комплекс

В административном здании часто требуется автоматическое управление коридорами, холлами, фасадом, парковкой и наружной рекламной подсветкой. Если объект имеет BMS, щит освещения передает состояния и принимает команды с верхнего уровня. В таких проектах особенно важны сценарии выходного дня, праздничные расписания, ограничение ручного вмешательства и понятная документация для службы эксплуатации.

9. Что нужно указать в ТЗ на щит управления освещением

Минимальный набор исходных данных:

·         назначение объекта и условия эксплуатации: помещение, улица, влажность, температура, пыль, доступ посторонних;

·         количество групп освещения и мощность каждой группы;

·         тип светильников: LED, газоразрядные, прожекторы, аварийные светильники, драйверы с диммированием;

·         напряжение питания, схема сети, наличие отдельного питания для аварийных или дежурных цепей;

·         режимы управления: ручной, автоматический, диспетчерский, местный/дистанционный;

·         условия автоматического включения: фотореле, астрономический таймер, расписание, датчики движения, сигнал охраны;

·         требования к диспетчеризации: какие команды принимать и какие состояния передавать;

·         требования к корпусу: IP, материал, способ установки, климатическое исполнение, габариты, запас места;

·         требования к маркировке, документации, ПНР и протоколам проверки;

·         предпочтения по брендам аппаратов и контроллеров, если они есть у заказчика.

10. Нюансы монтажа и сборки

Для надежной работы щита управления освещением важны не только правильная схема и хорошие аппараты, но и культура сборки. Ниже - моменты, которые часто определяют, будет ли щит спокойно работать годами или станет регулярным поводом для выезда электрика.

На что обратить внимание:

·         силовые цепи и цепи управления следует разделять физически и по маркировке;

·         контакторы и аппараты, выделяющие тепло, нужно размещать с учетом вентиляции и рекомендаций производителя;

·         клеммные ряды должны быть доступны для обслуживания, прозвонки и замены кабелей;

·         для уличных щитов важно предусмотреть правильные кабельные вводы, герметизацию, защиту от конденсата и при необходимости обогрев;

·         цепи датчиков и связи желательно вести отдельно от силовых линий, особенно в промышленных условиях;

·         каждая группа должна иметь понятную маркировку: не «Автомат 7», а «Освещение парковки. Группа 2»;

·         для диспетчеризации нужно заранее подготовить карту сигналов и алгоритм приоритетов команд;

·         после сборки необходимо выполнить проверку соответствия схеме, электрические проверки и функциональное тестирование режимов.

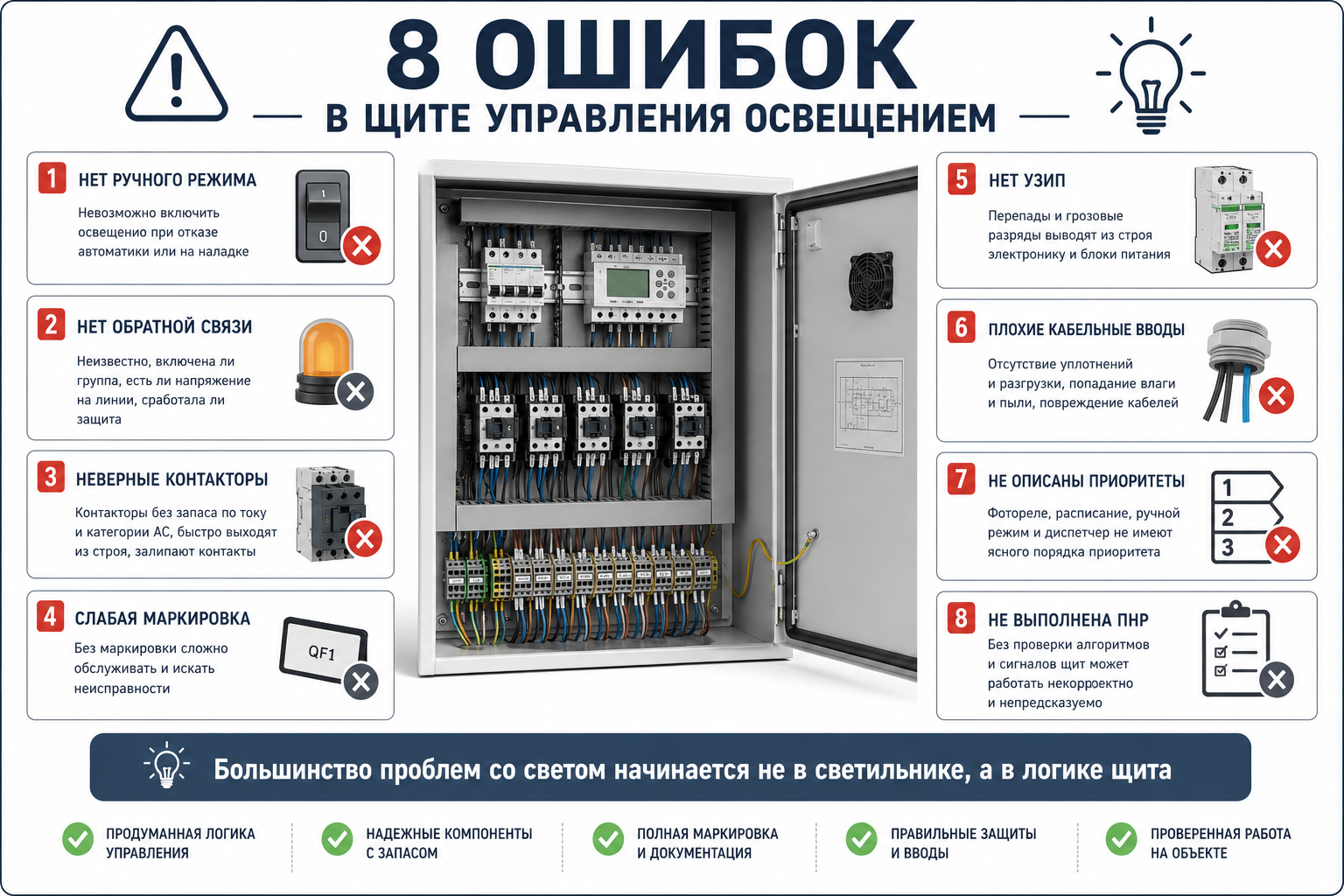

11. Типичные ошибки при заказе и сборке

12. Советы профессионалов

Практические рекомендации:

·         Разделяйте группы не только по мощности, но и по смыслу: территория, проходы, рабочие зоны, дежурный свет, фасад, аварийные цепи.

·         Не экономьте на понятной индикации: лампа «Авария группы» часто экономит больше времени, чем десять минут философии у открытого щита.

·         Закладывайте резерв по месту в корпусе и по клеммам. Освещение почти всегда развивается: добавляют прожектор, вывеску, камеру, датчик, пост управления.

·         Для уличных решений сразу думайте о погоде: IP, УЗИП, конденсат, кабельные вводы, коррозия, доступность обслуживания.

·         Если есть диспетчеризация, обязательно согласуйте карту сигналов: команды, состояния, аварии, режимы, адреса регистров или перечень сухих контактов.

·         Не смешивайте в одну логику рабочее, аварийное и эвакуационное освещение без проектной проработки. Здесь нормы важнее удобства монтажа.

·         Перед отгрузкой щита проверяйте не только затяжку и соответствие схеме, но и сценарии: ручной режим, автоматический режим, удаленные команды, восстановление питания.

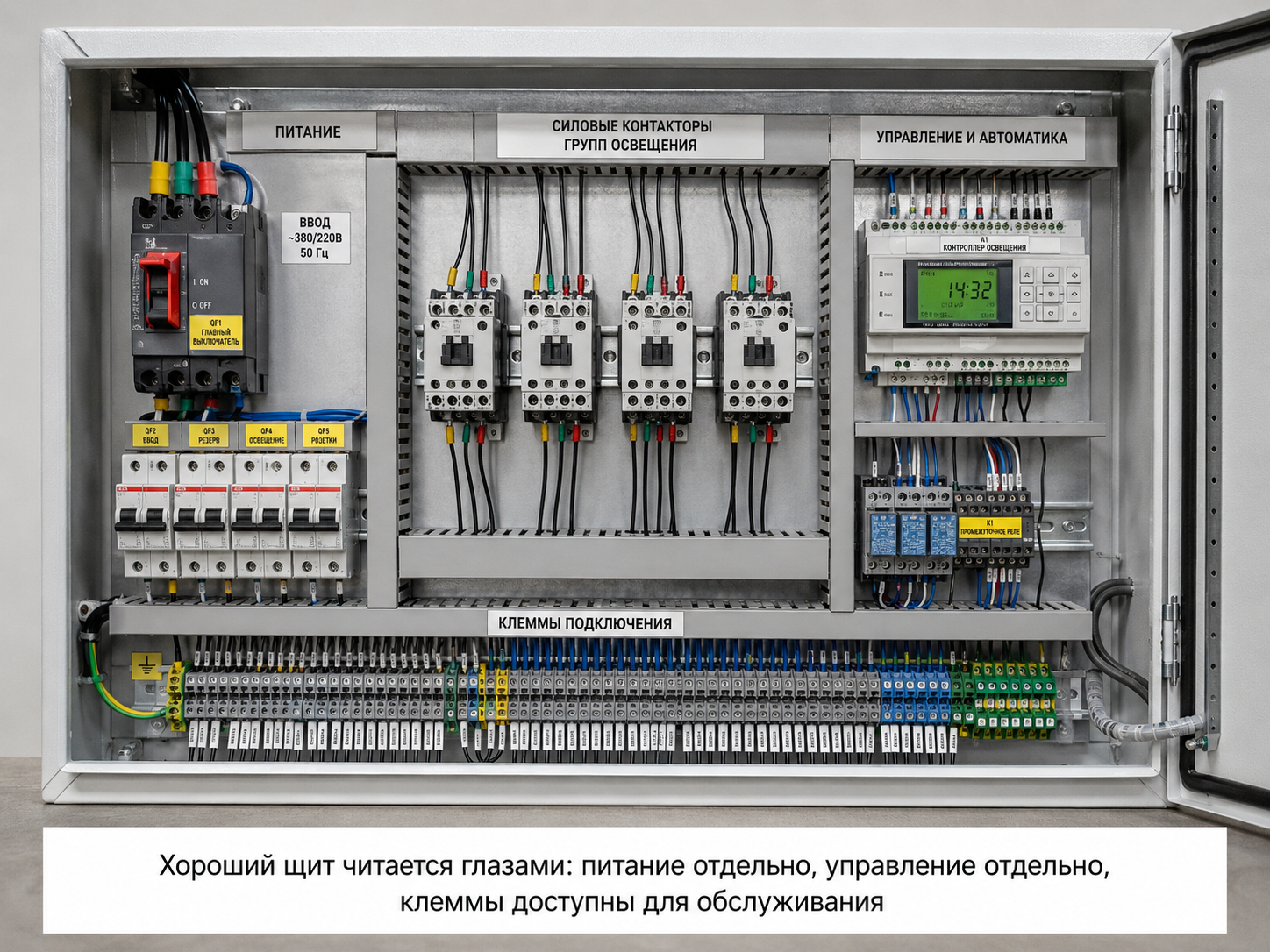

13. Как выглядит качественный щит управления освещением

Хороший щит управления освещением можно узнать не по количеству аппаратов и не по красивой двери, а по тому, насколько он понятен инженеру эксплуатации. В нем видно, где ввод, где группы, где управление, где клеммы, где связь, что происходит при аварии и как включить свет вручную.

14. FAQ: частые вопросы

Можно ли управлять освещением только фотореле?

Можно, если задача простая: например, включать наружное освещение по уровню освещенности. Но если нужны зоны, расписание, ручной приоритет, диспетчеризация и аварийные сигналы, одного фотореле мало.

Что лучше: фотореле или астрономическое реле?

Фотореле реагирует на фактическую освещенность, но зависит от места установки и может срабатывать от засветки. Астрономическое реле работает по расчетному времени восхода и заката, но не видит реальную погоду. На практике выбор зависит от объекта, а иногда применяют комбинированный подход.

Нужен ли ПЛК для щита освещения?

Не всегда. Для простых задач достаточно релейной схемы, таймера или программируемого реле. ПЛК оправдан, когда много групп, сложная логика, диспетчеризация, архив аварий, связь с другими системами или перспектива расширения.

Можно ли подключить щит освещения к SCADA?

Да, если в проекте предусмотрены сигналы и интерфейсы связи. Обычно передают состояния групп, аварии, режимы, наличие питания и принимают команды включения/отключения.

Чем опасно отсутствие ручного режима?

При отказе автоматики, датчика или связи персонал может потерять возможность быстро включить нужные группы. Ручной режим - это не роскошь, а нормальный инструмент эксплуатации.

Что нужно для расчета стоимости щита?

Нужны количество групп, мощность и тип светильников, условия установки, режимы управления, требования к диспетчеризации, схема питания, кабельные линии, требования к корпусу, брендам и документации.

Можно ли ставить щит управления освещением на улице?

Можно, если корпус, аппаратура, кабельные вводы, обогрев/вентиляция, защита от влаги, пыли и перенапряжений выбраны под реальные условия эксплуатации.

Нужно ли разделять рабочее и аварийное освещение?

Такие решения принимаются проектом с учетом норм и назначения объекта. Аварийное и эвакуационное освещение нельзя проектировать по принципу «как удобнее в щите»; нужно сверять требования СП, ГОСТ и проектные решения.

15. Заключение

Щит управления освещением - это не просто набор автоматов для светильников. Это узел, который определяет, как объект будет работать утром, ночью, в выходной день, при аварии, при ремонте и при удаленной команде диспетчера. В качественном решении силовая часть, защита, автоматика, клеммы, индикация и документация работают как единая система.

Если нужен щит управления освещением для здания, производства, склада, территории или промышленного объекта, лучше начинать с технического задания: какие группы освещения есть, как ими нужно управлять, какие сигналы передавать и какие условия эксплуатации ожидаются. Компания ЭЛТЕКО может помочь с подбором решения, разработкой схемы, сборкой щита, проверкой, ПНР и подготовкой документации.

Свяжитесь с нами для подбора и расчета щита управления освещением под ваш объект.

16. Источники

·         ГОСТ IEC 61439-1-2024 «Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования» - https://docs.cntd.ru/document/1310381161

·         ПУЭ, глава 4.1 «Распределительные устройства напряжением до 1 кВ» - https://www.ruscable.ru/info/pue/4-1.html

·         ГОСТ Р МЭК 60204-1-2007 «Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования» - https://docs.cntd.ru/document/1200062544

·         ГОСТ IEC 60947-4-1-2021 «Контакторы и пускатели» - https://docs.cntd.ru/document/1200181366

·         ГОСТ IEC 60947-5-1-2014 «Аппараты и коммутационные элементы цепей управления» - https://docs.cntd.ru/document/1200112768

·         ГОСТ IEC 61131-2-2012 «Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания» - https://docs.cntd.ru/document/1200103628

·         СП 52.13330.2016 «Естественное и искусственное освещение» - https://docs.cntd.ru/document/456054197

·         ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы» - https://files.stroyinf.ru/Index/55/55885.htm

·         DALI Alliance: IEC 62386 standard overview - https://www.dali-alliance.org/standards/IEC62386.html

Перед использованием статьи в проектной работе необходимо сверить актуальные редакции ПУЭ, СП, ГОСТ и требования конкретного объекта. Статья носит информационный характер и не заменяет проектную документацию, расчет и работу квалифицированных специалистов.
