Вступление: почему один автомат может погасить весь объект

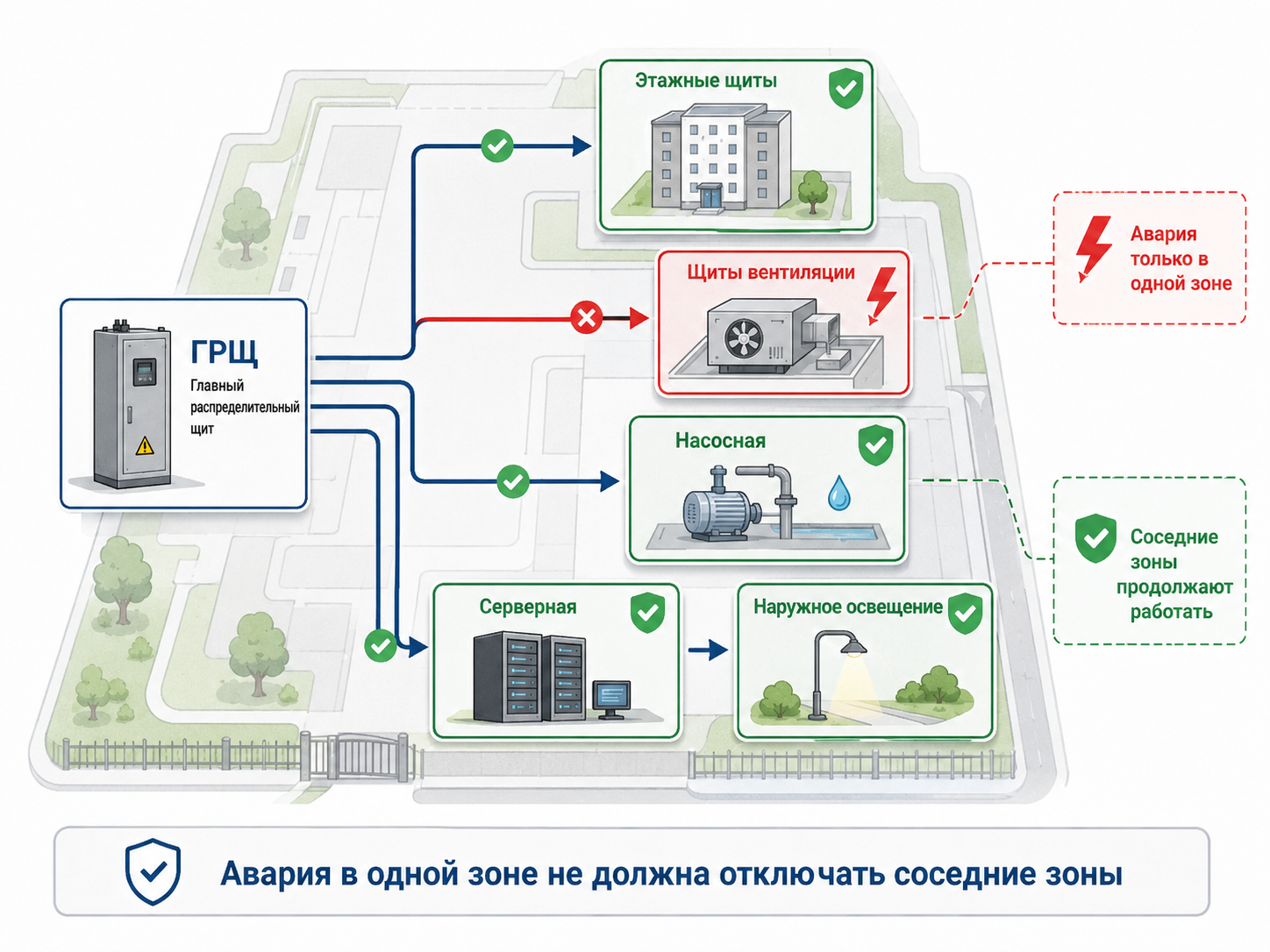

На нормальном объекте авария должна быть локальной. Короткое замыкание в одной линии, перегрузка одного станка, проблема в одном щите управления - и отключается именно этот участок. Освещение, вентиляция, серверная, насосная, производственная линия и соседние потребители продолжают работать. Это и есть практический смысл селективности защитных аппаратов.

На ненормальном объекте все веселее: где-то замкнул кабель на отходящей линии, а вместе с ним отключился вводной автомат. Производство встало, диспетчер ищет фонарик, охрана звонит энергетикам, а виноват в итоге “автомат, который выбило”. Хотя чаще виноват не автомат, а отсутствие согласования защит.

Селективность - это не красивое слово для проекта. Это инженерная логика, которая определяет, какой аппарат защиты должен сработать первым, а какой обязан терпеливо подождать. В распределительных щитах, ВРУ, ГРЩ, НКУ 0,4 кВ и шкафах управления она влияет на безопасность, надежность, простои, стоимость эксплуатации и даже на то, насколько спокойно спит главный энергетик.

Что такое селективность защитных аппаратов

Селективность - это согласованная работа защитных аппаратов, при которой при аварии первым отключается аппарат, ближайший к месту повреждения, а вышестоящие аппараты сохраняют питание остальных цепей. Проще: неисправная линия отключается, здоровые линии остаются в работе.

В электрощите это касается автоматических выключателей, предохранителей, рубильников с предохранителями, силовых выключателей с электронными расцепителями, моторных автоматов, устройств защиты двигателя и других аппаратов, которые стоят последовательно в одной цепочке питания.

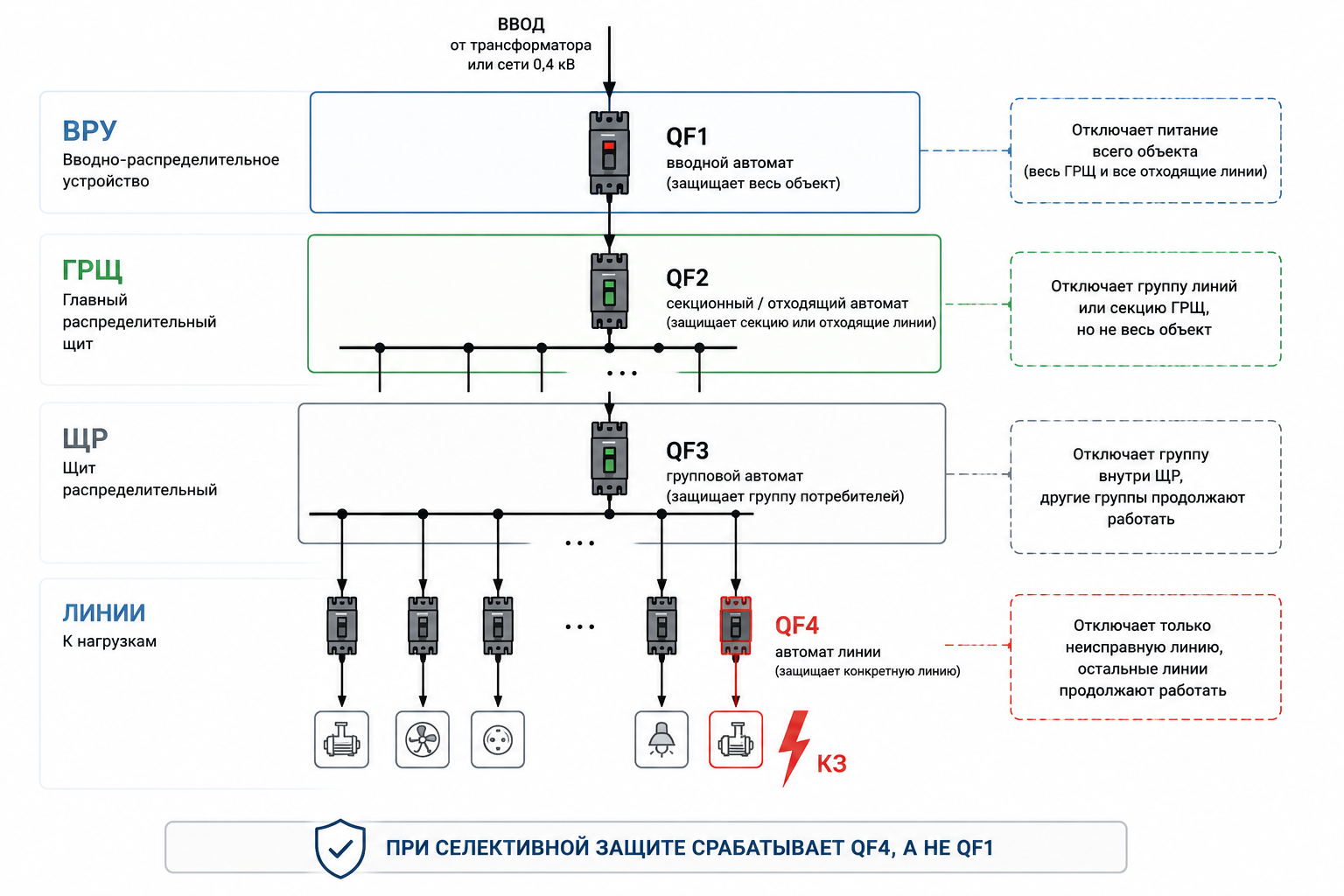

Типичная цепочка выглядит так: трансформаторная подстанция или ввод - ВРУ/ГРЩ - распределительный щит - локальный щит управления - конкретная линия или электроприемник. Чем ближе аппарат к нагрузке, тем раньше он должен отключить аварию в своей зоне. Вводной аппарат должен срабатывать не от каждого чиха, а только когда авария действительно находится в его зоне ответственности.

Зачем селективность нужна объекту

·         Снижает масштаб отключения. При аварии не обесточивается весь объект, а отключается только поврежденная линия.

·         Сокращает простой оборудования. Для производства, склада, насосной, вентиляции или ИТП это часто важнее стоимости самих автоматов.

·         Повышает безопасность. Персонал быстрее понимает, где проблема, и не ищет аварийный участок по всему зданию.

·         Упрощает эксплуатацию. Электрику видно, какой аппарат сработал, какая линия требует проверки и где искать причину.

·         Помогает выполнить требования проекта и категории надежности. На объектах с резервированием, АВР и ответственными нагрузками неселективная защита может свести красивую схему к обычному “все погасло”.

·         Защищает репутацию подрядчика и производителя щитов. Когда щит собран аккуратно, но вводной автомат падает при любой аварии на розеточной линии, заказчик обычно не восхищается аккуратной маркировкой.

Где селективность особенно критична

·         ВРУ и ГРЩ зданий, где много отходящих линий и разные категории нагрузок.

·         НКУ 0,4 кВ производственных объектов с несколькими уровнями распределения.

·         Щиты с АВР, где важно не перепутать потерю ввода с локальной аварией.

·         Шкафы управления насосами, вентиляцией, технологическими линиями, где недопустим общий останов из-за одной ветви.

·         Сети с большой мощностью трансформатора и высокими токами короткого замыкания.

·         Объекты с ИБП, ДГУ, системами пожарной безопасности, серверными и диспетчеризацией.

·         Любые установки, где цена простоя выше разницы между “поставили как попало” и “сделали расчетно”.

Теоретическая основа: как защита “договаривается” между собой

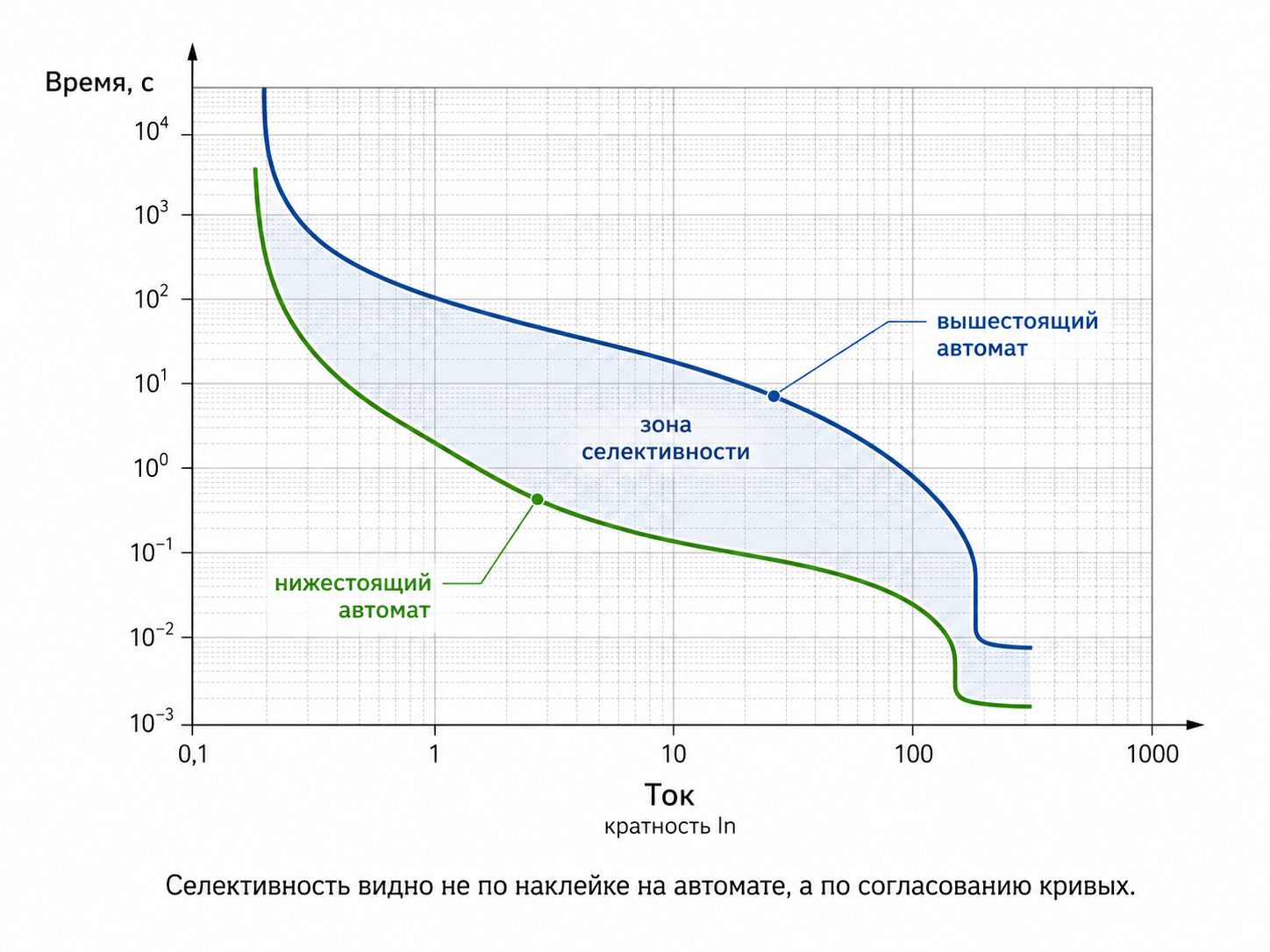

Селективность строится на сравнении характеристик аппаратов защиты. Если два автомата стоят последовательно, нижестоящий должен отключить аварию раньше вышестоящего. Это проверяют не “на глаз”, а по времятоковым характеристикам, уставкам расцепителей, расчетным токам короткого замыкания и таблицам селективности производителя.

В зоне перегрузки обычно анализируют тепловые расцепители и долговременные уставки. В зоне короткого замыкания - электромагнитные или электронные мгновенные/кратковременные расцепители, отключающую способность, выдержку времени, ток ограничения, Icw и данные по конкретным сериям аппаратов.

Важная мысль: два автомата одного производителя и даже одной линейки не становятся селективными автоматически. Номинал “выше-ниже” - это только начало разговора. Реальная селективность зависит от токов КЗ в конкретной точке сети и от подтвержденной совместимости аппаратов.

Нормативная и авторитетная база

Для проектных решений по селективности важно сверяться с актуальными редакциями нормативных документов и техническими каталогами производителей. В открытых источниках можно использовать следующие ориентиры:

·         ПУЭ, глава 3.1: защита электрических сетей напряжением до 1 кВ; в частности, ПУЭ указывает применение автоматических выключателей или предохранителей и допускает использование устройств защиты с реле для обеспечения быстродействия, чувствительности или селективности.

·         ГОСТ IEC 60947-2-2021: низковольтная аппаратура распределения и управления, часть 2, автоматические выключатели; стандарт применяют при выборе и оценке характеристик силовых автоматических выключателей.

·         ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024: требования к низковольтным комплектным устройствам, в том числе НКУ и силовым комплектным устройствам.

·         IEC 60947-2 и справочные материалы производителей по селективности, каскадированию и координации защитных аппаратов.

·         Таблицы селективности ABB, Schneider Electric, Eaton, Siemens и других производителей: именно они подтверждают предельные токи селективности для конкретных пар аппаратов.

Полная и частичная селективность: в чем разница

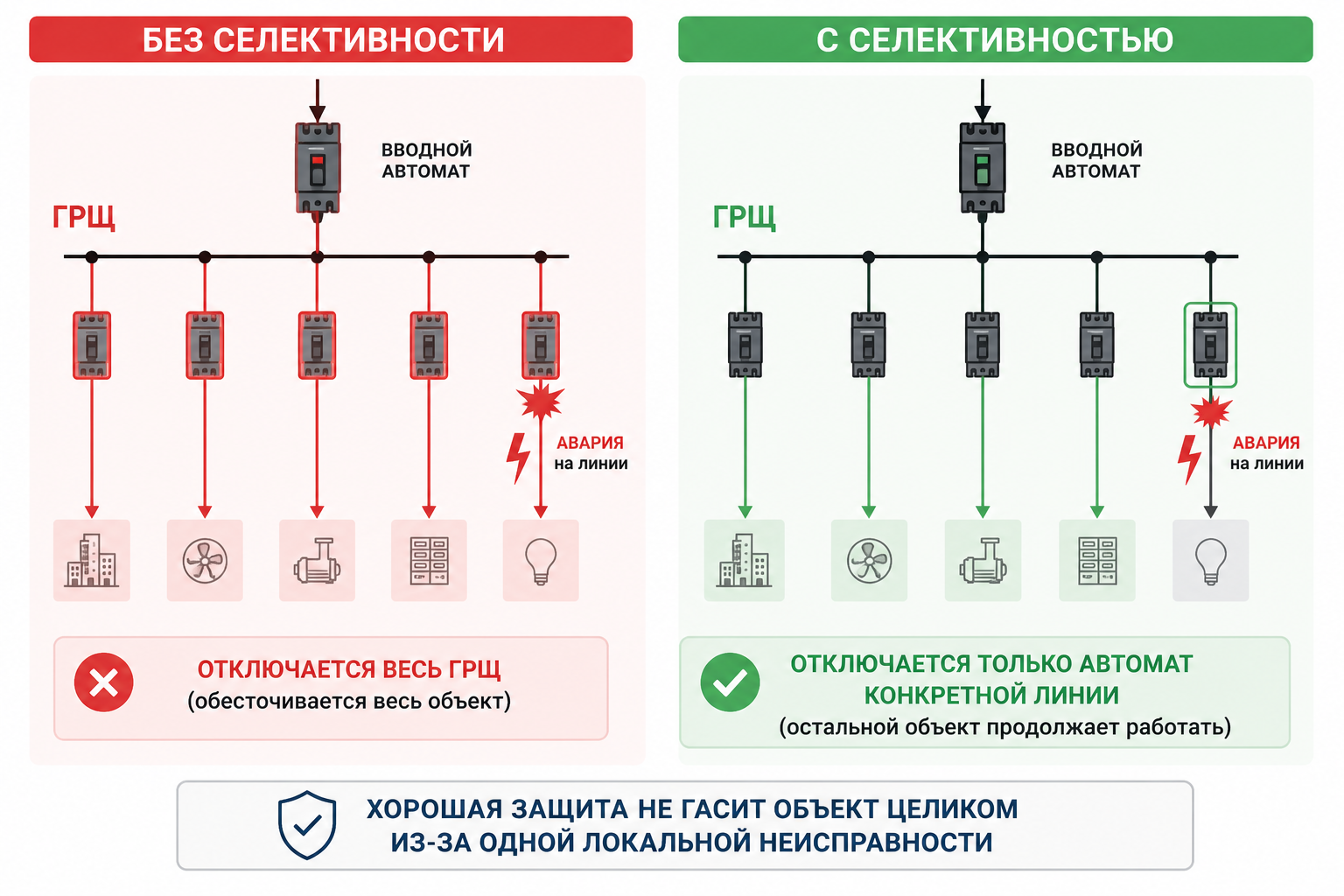

Полная селективность означает, что нижестоящий аппарат отключит повреждение во всей расчетной зоне токов КЗ, а вышестоящий останется включенным. Если в точке отходящей линии расчетный максимальный ток короткого замыкания, например, 8 кА, то пара аппаратов должна быть селективна как минимум до этого значения.

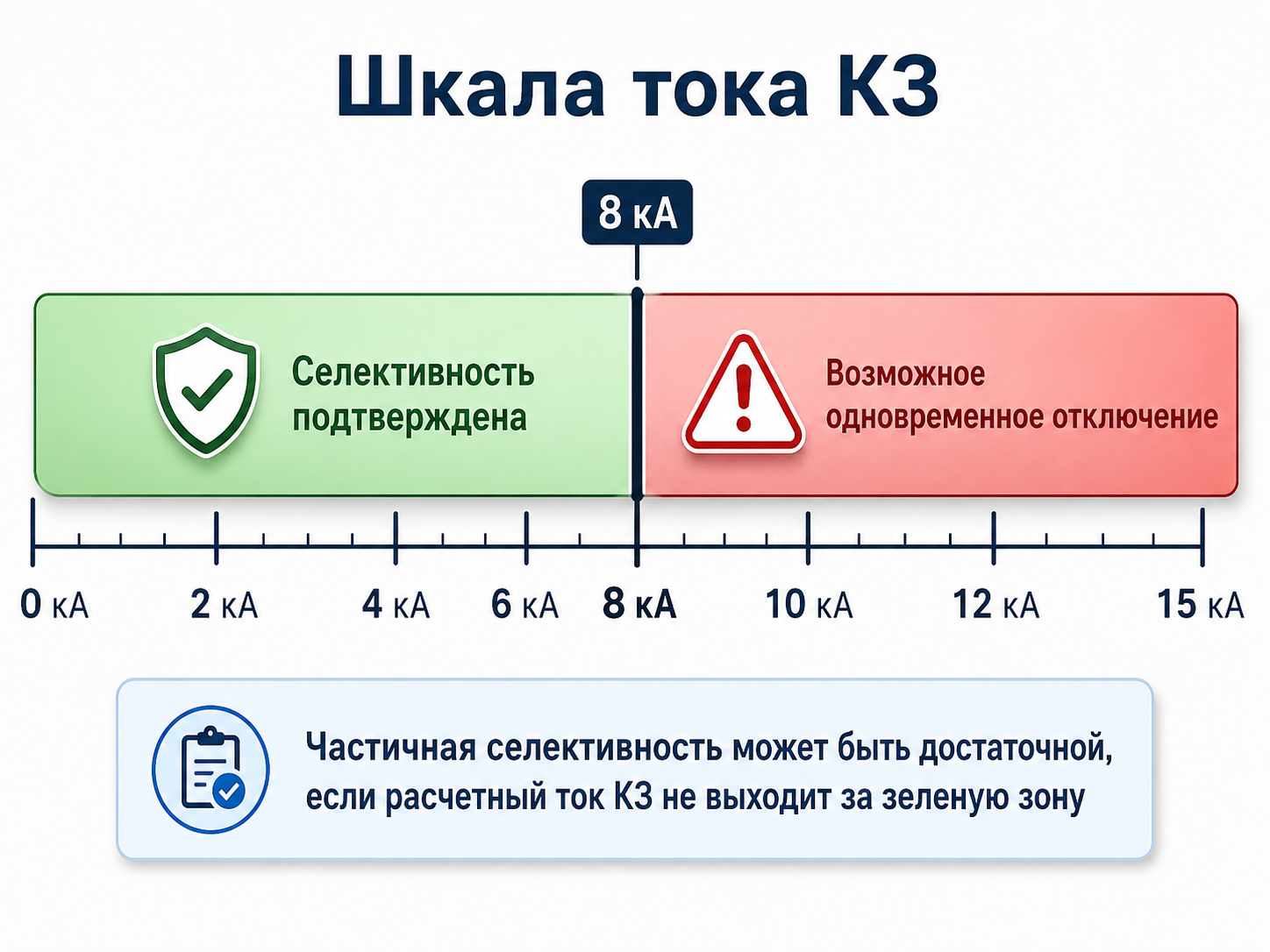

Частичная селективность означает, что согласование работает только до определенного тока Is. Например, производитель указывает селективность пары аппаратов до 6 кА, а расчетный ток КЗ в конце линии - 4 кА. В этом месте селективность достаточна. Но если на вводе щита расчетный ток КЗ 12 кА, эта же пара уже не гарантирует локальное отключение для аварии вблизи щита.

Главная ошибка - считать частичную селективность плохой сама по себе. Она может быть нормальным инженерным решением, если подтверждена расчетом. Плохой становится ситуация, когда никто не знает расчетный ток КЗ, но все уверены, что “автомат поменьше должен выбить первым”.

Какие аппараты участвуют в селективности

Автоматические выключатели

Автоматические выключатели - основные участники селективности в современных щитах. В бытовых и небольших распределительных щитах это модульные автоматы. В ВРУ, ГРЩ и НКУ 0,4 кВ - литые выключатели MCCB и воздушные выключатели ACB с тепловыми, электромагнитными или электронными расцепителями.

Для модульных автоматов возможностей настройки обычно мало: номинал, характеристика B/C/D, отключающая способность. Для силовых автоматов с электронными расцепителями уже появляются настройки Ir, tr, Isd, tsd, Ii, Ig и другие параметры. Именно эти настройки позволяют строить более гибкую селективность.

Предохранители

Плавкие предохранители до сих пор применяются в низковольтных сетях, особенно в силовом распределении и защите отдельных участков. Их плюс - высокая отключающая способность и предсказуемая энергетическая характеристика. Селективность между предохранителями часто строится по соотношениям номиналов и характеристикам gG/gL, aM и другим типам.

Но предохранитель не “перезапускается” после аварии. Сработал - нужно менять вставку и искать причину. Для производства это может быть нормально, если эксплуатация готова, а для некоторых объектов удобнее автоматический выключатель с понятной индикацией и возможностью повторного включения после проверки.

УЗО и дифавтоматы

Селективность актуальна не только для защиты от сверхтоков, но и для дифференциальной защиты. Если на вводе стоит общее УЗО, а ниже - групповые УЗО или дифавтоматы, нужно согласовывать номинальный отключающий дифференциальный ток и выдержку времени. Иначе утечка в одной линии может отключить весь ввод.

Для вводных уровней применяют селективные устройства дифференциальной защиты типа S, если это предусмотрено проектом и допустимо для конкретной схемы. Но УЗО не заменяет автоматический выключатель по защите кабеля от перегрузки и короткого замыкания.

Моторные автоматы и тепловые реле

В шкафах управления двигателями дополнительно возникает вопрос согласования силовой защиты двигателя, контактора, теплового реле, автоматического выключателя, УПП или ПЧ. Здесь селективность связана не только с линией питания, но и с пусковыми токами, временем разгона, перегрузочной способностью двигателя и требованиями к останову механизма.

Например, защита насосного двигателя не должна отключать ввод щита при нормальном пуске. Но при коротком замыкании в кабеле двигателя аппарат должен отключить повреждение быстро и с достаточной отключающей способностью.

Как проверяют селективность на практике

В инженерной работе селективность не проверяют фразой “вводной автомат больше, значит все нормально”. Нужен расчет и подбор конкретных аппаратов. Чем мощнее объект, тем важнее использовать не общие рекомендации, а каталоги и программы подбора производителя.

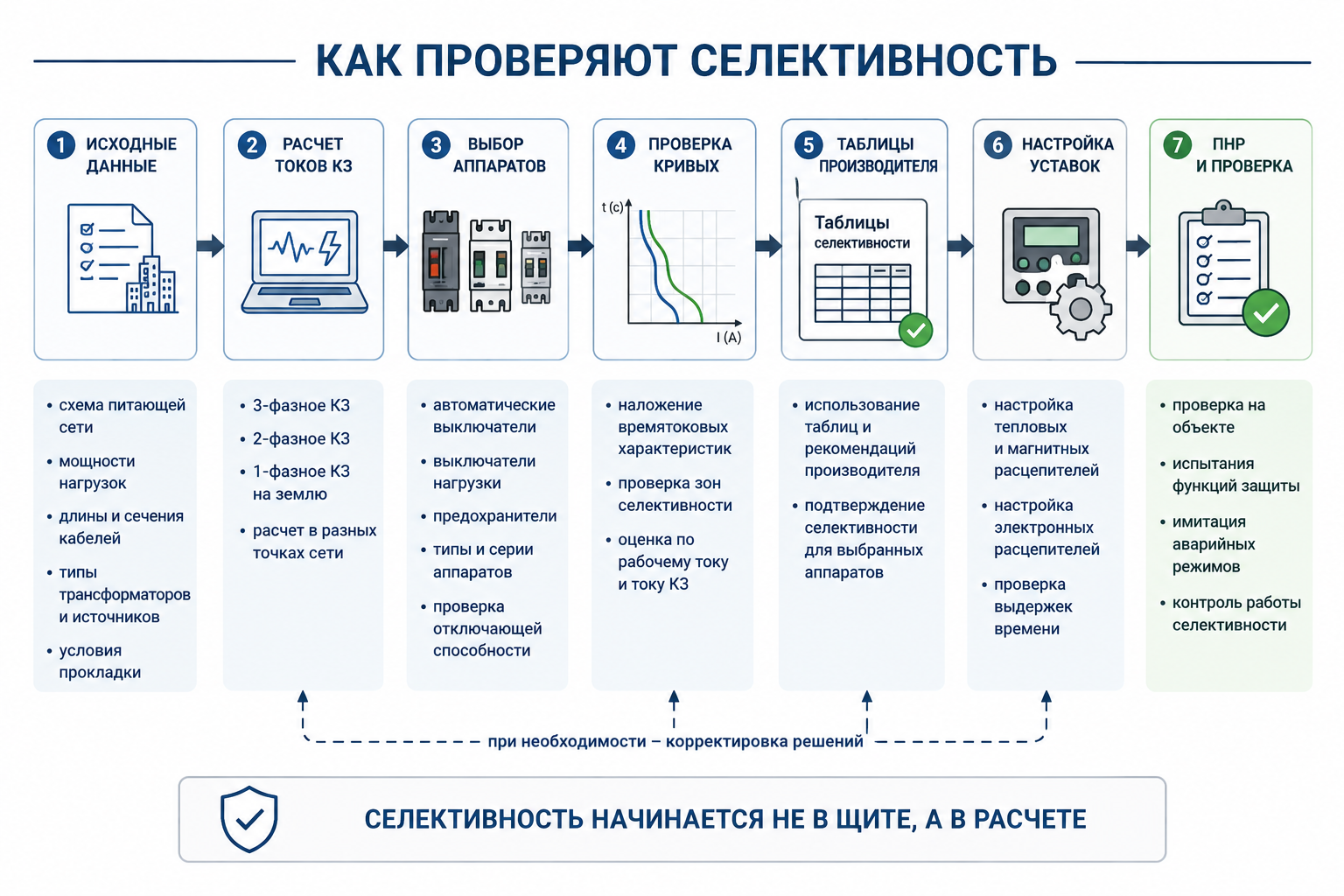

Последовательность проверки обычно выглядит так.

1.    Собрать исходные данные: схема питания, мощности нагрузок, длины и сечения кабелей, типы заземления, трансформатор, расчетные токи КЗ, требования к категориям надежности.

2.    Определить уровни распределения: ввод, секция, отходящие линии, групповые щиты, шкафы управления, конечные нагрузки.

3.    Рассчитать токи нагрузки и токи короткого замыкания в характерных точках: на шинах ГРЩ, на вводах ЩР, в конце линий, у двигателей.

4.    Выбрать аппараты с достаточной отключающей способностью и подходящими номиналами.

5.    Сравнить времятоковые характеристики последовательно установленных аппаратов.

6.    Проверить предельный ток селективности Is по таблицам производителя для конкретной пары аппаратов.

7.    Настроить электронные расцепители: долговременная, кратковременная, мгновенная и, при необходимости, земляная защита.

8.    Проверить кабели: аппарат должен защищать проводник, а не только красиво вписываться в таблицу селективности.

9.    Зафиксировать решения в проекте, схеме, спецификации и протоколах наладки.

10.  При ПНР проверить уставки, маркировку, соответствие аппаратов проекту и доступность настроек для эксплуатации.

Что нужно знать заказчику перед заказом щита

·         Селективность нельзя надежно обеспечить без однолинейной схемы и данных по питающей сети.

·         Если заказчик просит “поставить автоматы подешевле”, он должен понимать, что дешевые аппараты могут не дать нужной селективности и отключающей способности.

·         Для ГРЩ, ВРУ и крупных НКУ желательно заранее определить требуемые серии аппаратов или хотя бы уровень характеристик.

·         Если объект уже работает и его модернизируют, нужно учитывать существующие аппараты. Новый щит не живет в вакууме - он включается в реальную сеть.

·         Если на объекте есть ДГУ, ИБП, АВР или несколько источников питания, селективность нужно проверять для разных режимов работы сети.

Типовые ошибки при обеспечении селективности

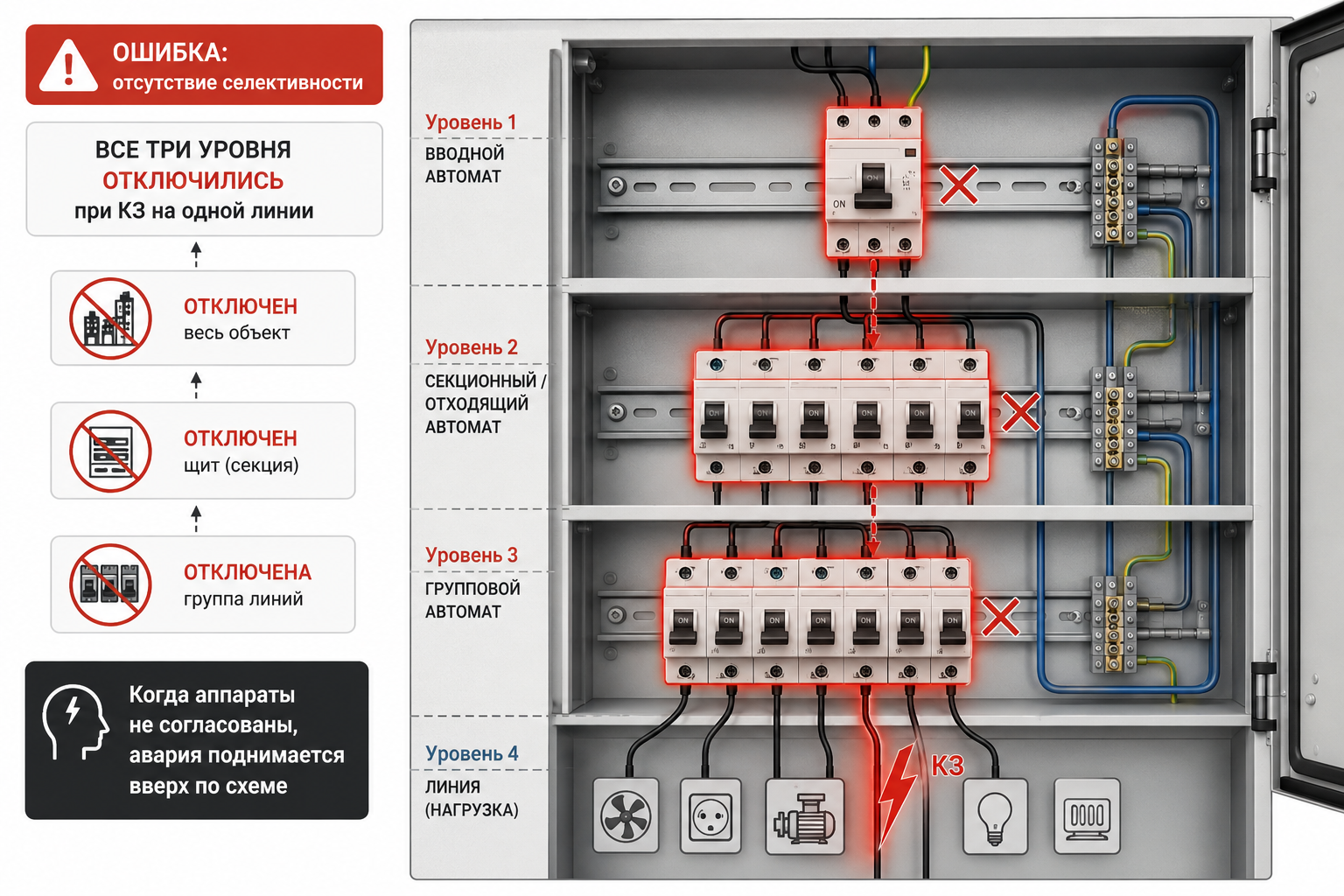

Ошибка 1. Считать, что достаточно поставить вводной автомат “побольше”

Больший номинал вводного аппарата не гарантирует селективность. В зоне короткого замыкания аппараты могут отключиться одновременно, особенно если у обоих мгновенные расцепители попадают в один диапазон токов.

Ошибка 2. Не считать токи короткого замыкания

Без расчетных токов КЗ невозможно понять, достаточно ли отключающей способности аппарата и будет ли работать селективность до нужного значения. Особенно опасно это рядом с трансформатором, где токи КЗ велики.

Ошибка 3. Смешивать аппараты разных производителей без проверки

Автоматы разных брендов могут нормально работать по отдельности, но их селективность в паре не подтверждена. Для ответственных щитов лучше использовать таблицы производителя или расчетные программы.

Ошибка 4. Путать селективность и каскадирование

Каскадирование помогает нижестоящему аппарату выдержать больший ток КЗ за счет вышестоящего, но не означает, что отключится только нижестоящий аппарат. Иногда backup и селективность конфликтуют.

Ошибка 5. Не учитывать пусковые токи

Двигатели, трансформаторы, блоки питания и частотные приводы могут создавать пусковые токи. Если защита выбрана без учета пуска, объект получает ложные отключения и “лечение” завышением номиналов.

Ошибка 6. Оставлять заводские уставки электронных расцепителей

Силовой выключатель с электронным расцепителем - это не украшение ГРЩ. Его нужно настроить под сеть. Заводские уставки могут быть безопасными для аппарата, но не оптимальными для объекта.

Ошибка 7. Забывать про минимальный ток КЗ в конце линии

Защита должна сработать не только при большом КЗ рядом с щитом, но и при аварии в конце длинной линии. Если ток КЗ мал, автомат может отключаться слишком долго или не сработать как требуется.

Ошибка 8. Не фиксировать уставки в документации

Сегодня наладчик настроил, завтра эксплуатация заменила аппарат, послезавтра никто не помнит, почему уставка была именно такой. Без документации селективность быстро превращается в устное предание.

Практические примеры

Пример 1. Офисный этаж и розеточная группа

Есть этажный щит, от него питаются розеточные группы, освещение, вентиляция и слаботочные шкафы. При коротком замыкании в одной розеточной линии должен отключиться групповой автомат этой линии. Если вместо него отключается ввод этажного щита, без питания остается весь этаж. Для офисного здания это уже неприятность: компьютеры, точки доступа, освещение, СКУД, переговорные - все внезапно становятся “энергонезависимыми”.

Для такой схемы проверяют номиналы групповых автоматов, характеристику B/C, параметры вводного аппарата, ток КЗ в конце линии и возможность селективного согласования с вышестоящим автоматом.

Пример 2. Производственный щит с несколькими станками

Производственная линия питается от распределительного щита. На отходящих линиях стоят автоматы для станков, выше - общий аппарат щита. Если один станок имеет повреждение кабеля, остановиться должен именно этот станок. Если отключается общий аппарат, простаивает вся линия, а экономия на расчетах быстро превращается в “дорогой урок”.

Здесь часто нужны силовые автоматы с подходящей отключающей способностью, моторная защита, учет пусковых токов, а для крупных линий - электронные расцепители с корректной настройкой кратковременной и мгновенной защиты.

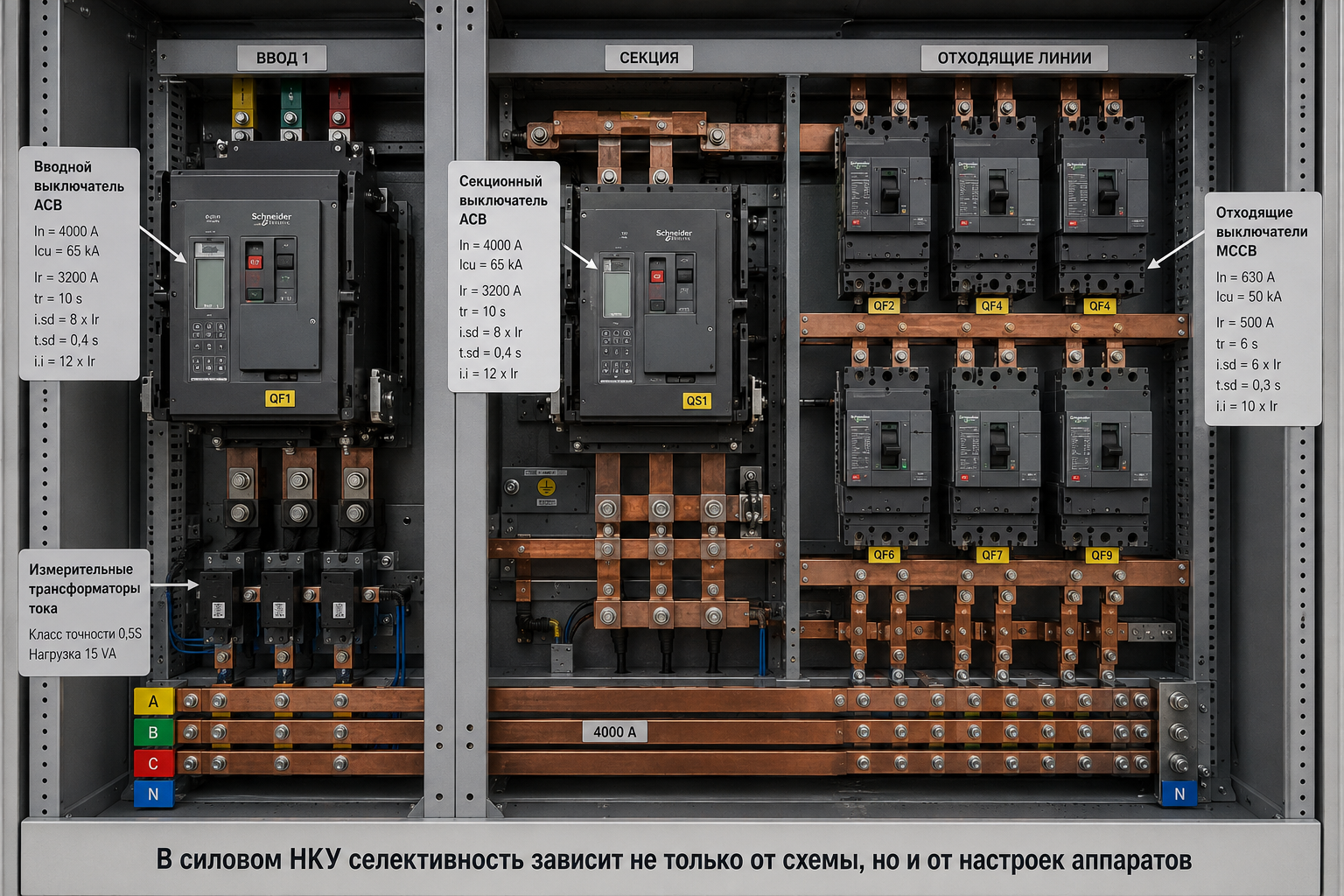

Пример 3. ГРЩ с вводными ACB и отходящими MCCB

В ГРЩ стоят вводные воздушные выключатели с электронными расцепителями, отходящие линии защищены литым корпусом. Такая архитектура позволяет настроить временную селективность: нижестоящий MCCB отключает локальную аварию, а вводной ACB имеет выдержку времени и выдерживает ток в пределах Icw.

Но это работает только при правильных расчетах. Нужно проверить токи КЗ, Icw вводного аппарата, уставки электронных расцепителей, таблицы селективности производителя и тепловую стойкость шин и кабелей.

Как селективность связана с НКУ, ВРУ и ГРЩ

В НКУ 0,4 кВ селективность - часть общей инженерной задачи. Нельзя отдельно выбрать автоматы, отдельно сделать шинную систему, отдельно нарисовать схему, а потом надеяться, что все будет работать согласованно. Комплектное устройство должно учитывать расчетные токи, характеристики аппаратов, внутреннее распределение, тепловой режим, требования к обслуживанию и эксплуатации.

ВРУ и ГРЩ особенно чувствительны к ошибкам селективности, потому что стоят на верхнем уровне распределения. Если там выбран аппарат без нужной отключающей способности, без возможности настройки или без запаса по Icw, то ниже уже сложно построить корректную структуру защиты.

В шкафах управления селективность часто связана с технологическим процессом. Например, авария одного насоса не должна отключать весь шкаф насосной станции, а ошибка одного вентилятора не должна обесточить всю систему вентиляции. Здесь важно согласовать автомат, контактор, тепловое реле, частотный преобразователь, цепи управления и сигнализацию.

Что проверяют при проектировании и сборке

·         Соответствие выбранных аппаратов расчетным токам нагрузки и короткого замыкания.

·         Отключающую способность аппаратов в точке установки.

·         Наличие подтвержденных таблиц селективности для выбранных пар автоматов.

·         Уставки электронных расцепителей и возможность их пломбировки или фиксации.

·         Согласование защит с кабельными линиями и шинной системой.

·         Поведение схемы в разных режимах: основной ввод, резервный ввод, ДГУ, ИБП, секционирование.

·         Согласование защиты силовых и управляющих цепей в шкафах автоматики.

·         Маркировку аппаратов, доступность для обслуживания и наличие схемы в комплекте документации.

·         Протоколы проверки и настройку уставок при ПНР.

Советы профессионалов

·         Не закладывайте селективность “по памяти”. Даже опытный инженер сверяет пары аппаратов по каталогам и расчетам.

·         Не используйте универсальное правило “вышестоящий номинал в 1,6 раза больше”. Это может помочь в зоне перегрузки, но не решает задачу короткого замыкания.

·         Для ответственных вводов выбирайте аппараты с электронными расцепителями и возможностью настройки уставок.

·         Проверяйте не только максимальный, но и минимальный ток КЗ в конце линии. Быстрое отключение должно работать в обе стороны расчетного диапазона.

·         Не забывайте о селективности дифференциальной защиты: вводное УЗО без выдержки времени может отключать объект при утечке на одной группе.

·         На объектах с ДГУ и ИБП пересчитывайте режимы. Токи КЗ от резервного источника могут быть ниже, и защита поведет себя иначе.

·         После ПНР передайте заказчику таблицу уставок. Это простой документ, который экономит часы при будущей эксплуатации.

·         Если щит собирается под заказ, заранее согласуйте бренд и серии аппаратов. Подмена серии в закупке может разрушить расчетную селективность.

FAQ: частые вопросы о селективности

Всегда ли нужна полная селективность?

Нет. Полная селективность желательна для ответственных объектов и важных участков, но иногда достаточно частичной селективности, если это подтверждено расчетом и соответствует требованиям проекта.

Можно ли обеспечить селективность только номиналами автоматов?

Иногда в зоне перегрузки - частично да. Но для короткого замыкания нужны времятоковые характеристики, расчет токов КЗ и таблицы производителя.

Почему при КЗ отключились сразу два автомата?

Вероятно, их характеристики пересекаются в зоне аварийного тока или отсутствует задержка/координация. Это типичная проблема несогласованной защиты.

Селективность и каскадирование - это одно и то же?

Нет. Селективность сохраняет питание неповрежденных линий. Каскадирование помогает по отключающей способности, но может приводить к отключению вышестоящего аппарата.

Можно ли проверить селективность уже после сборки щита?

Можно проверить соответствие аппаратов, уставки и документацию, но полноценная оценка требует расчетной модели сети. Лучше делать это на стадии проектирования.

Что важнее: селективность или скорость отключения?

Нужно и то и другое. Защита должна отключать повреждение достаточно быстро для безопасности и при этом локально. Баланс зависит от расчетов и требований объекта.

Нужна ли селективность в небольшом щите?

Да, но уровень проработки может быть проще. Даже в небольшом щите желательно, чтобы авария на розеточной группе не отключала весь ввод.

Вывод: селективность экономит не автоматы, а часы простоя

Селективность защитных аппаратов нужна для того, чтобы авария оставалась локальной. Это особенно важно для ВРУ, ГРЩ, НКУ 0,4 кВ, шкафов управления, насосных, вентиляционных систем, производственных линий и объектов с резервированием питания.

Правильно выбранная защита отключает поврежденный участок, сохраняет питание остальных потребителей и помогает эксплуатации быстро найти причину. Неправильно выбранная - превращает одну неисправность в останов всего объекта. Иногда буквально одним щелчком.

Если вы планируете изготовление электрощита, модернизацию НКУ, сборку ГРЩ, ВРУ или шкафа управления, стоит проверять селективность на этапе проекта и подбора аппаратов. Это дешевле, чем выяснять логику защиты ночью, под аварийное освещение и комментарии недовольного производства.

Нужен электрощит с расчетной защитой и понятной логикой отключений? Свяжитесь с нами - подберем аппараты, проверим схему, изготовим НКУ и подготовим документацию для эксплуатации.
