Секционирование НКУ: формы разделения, разновидности ячеек и зачем это нужно на реальном объекте

Практическое объяснение для инженеров, электромонтажников, снабжения и заказчиков низковольтных комплектных устройств 0,4 кВ

Коротко о материале

Статья объясняет, что такое секционирование НКУ, чем отличаются формы 1, 2a, 2b, 3a, 3b, 4a и 4b, как форма внутреннего разделения влияет на безопасность, ремонтопригодность, стоимость, компоновку и требования к проектированию щита.

Содержание

1. Зачем вообще разбираться в секционировании НКУ
2. Что такое секционирование НКУ простыми словами
3. Какие зоны внутри щита разделяются
4. Формы внутреннего разделения: от формы 1 до формы 4b
5. Разновидности ячеек НКУ и их роль в компоновке
6. Как выбрать форму секционирования под объект
7. Практические нюансы монтажа, обслуживания и проектирования
8. Типичные ошибки при заказе и производстве
9. Почему форму секционирования стоит обсуждать с производителем заранее

Вступление: почему форма секционирования — это не «перегородки ради перегородок»

Когда заказчик выбирает низковольтное комплектное устройство, чаще всего в первую очередь смотрят на ток, аппараты защиты, бренд комплектующих, габариты и цену. Это логично: вводной автомат должен отключать, шины — держать нагрузку, шкаф — помещаться в электрощитовой, а смета — не вызывать у финансового директора желания выключить свет во всем здании. Но есть параметр, который часто вспоминают слишком поздно: форма внутреннего разделения, или секционирование НКУ.

Секционирование определяет, насколько внутри щита разделены сборные шины, функциональные блоки, клеммы отходящих линий и кабельные зоны. На бумаге это может выглядеть как техническая деталь. На практике — это вопрос безопасности персонала, удобства обслуживания, локализации аварии и стоимости владения оборудованием на протяжении всего срока эксплуатации.

Проще говоря: один и тот же по электрической схеме щит может быть собран в разной внутренней архитектуре. В одном случае при обслуживании придется отключать больше оборудования и работать с повышенным риском доступа к токоведущим частям. В другом — функциональные блоки и клеммные зоны будут разделены так, что обслуживание станет более контролируемым, а последствия локальной неисправности не превратятся в «экскурсию электрической дуги по всему шкафу».

Что такое секционирование НКУ

Секционирование НКУ — это конструктивное разделение внутреннего пространства щита на отдельные отсеки, секции или ячейки. Такое разделение выполняют с помощью металлических перегородок, изолирующих панелей, кабельных каналов, отдельных дверей, съемных экранов, шинных кожухов и других элементов внутренней компоновки.

Задача секционирования — не просто «разложить оборудование красиво». Главная цель — управлять рисками: отделить токоведущие части от зон обслуживания, снизить вероятность случайного прикосновения, ограничить распространение повреждения, упростить доступ к нужному функциональному блоку и сделать эксплуатацию щита более предсказуемой.

В составе НКУ могут быть вводные аппараты, секционные выключатели, автоматические выключатели отходящих линий, контакторы, устройства АВР, измерительные трансформаторы, реле, контроллеры, блоки питания, приборы учета, клеммные ряды и кабельные присоединения. Без продуманной внутренней архитектуры все это превращается в плотную «электротехническую коммуналку». Работает — да. Обслуживать удобно — не всегда.

Какие задачи решает секционирование

• Повышает безопасность персонала при осмотре, диагностике и обслуживании оборудования.
• Разделяет силовые шины, аппараты и клеммные зоны, снижая риск случайного контакта с токоведущими частями.
• Ограничивает последствия локальной неисправности внутри одной функциональной зоны.
• Упрощает регламентное обслуживание: специалист быстрее понимает, где ввод, где отходящие линии, где управление, а где кабельная зона.
• Снижает вероятность ошибок при подключении и дальнейшей модернизации.
• Позволяет проектировать НКУ под требования объекта: от компактного щита до сложного распределительного устройства с выделенными ячейками.

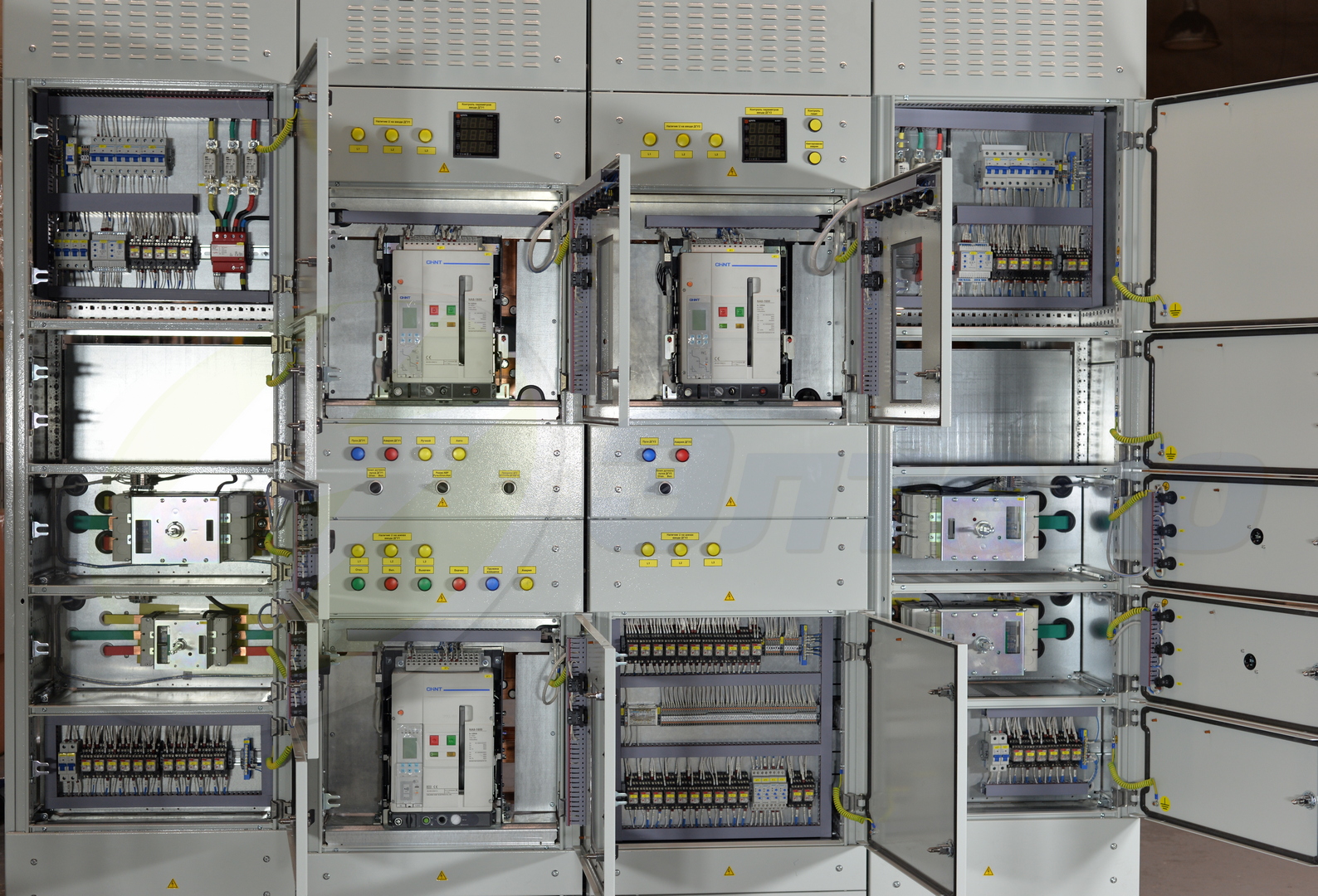

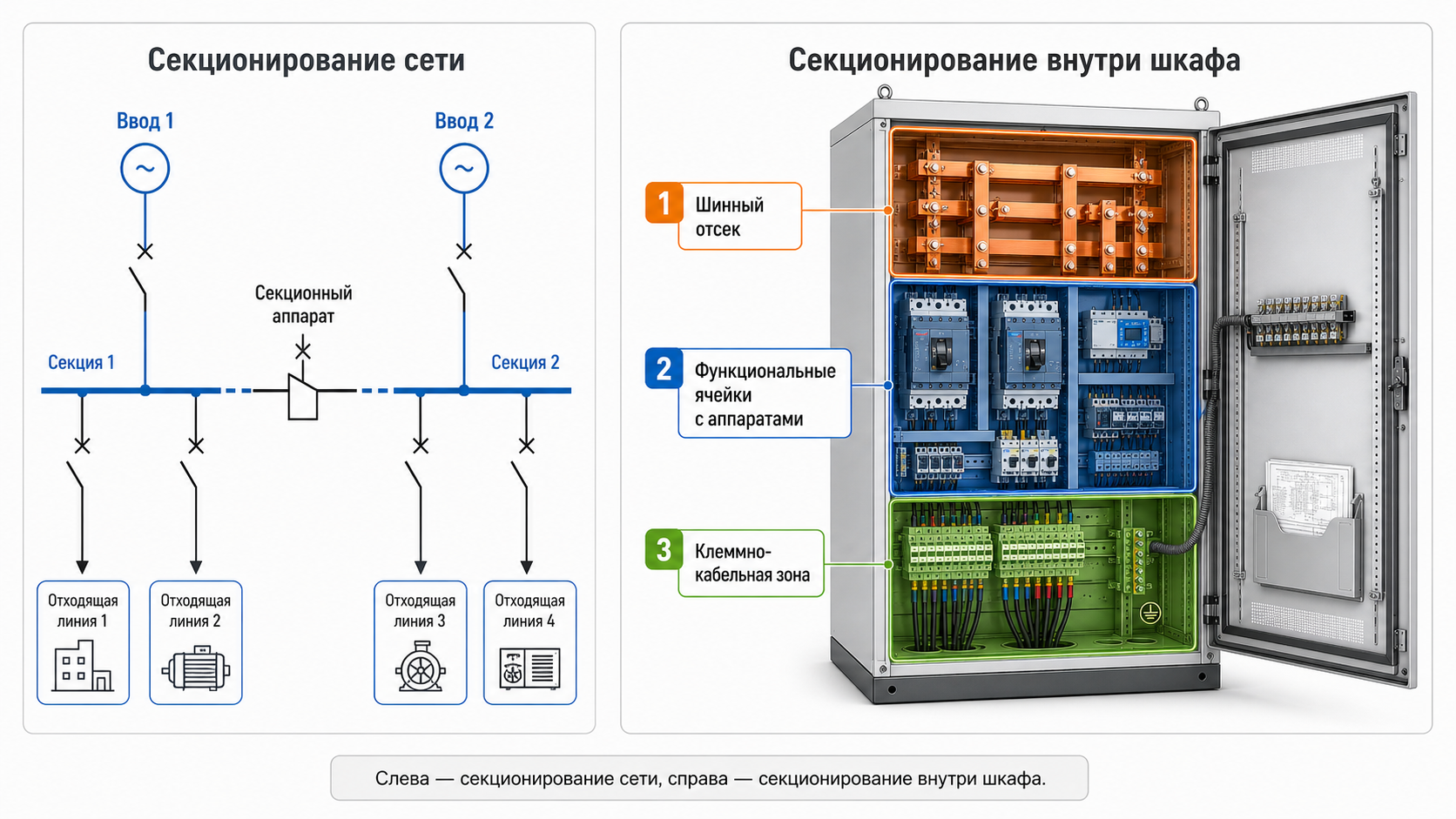

Важно различать: секционирование сети и секционирование самого НКУ

В инженерной практике слово «секционирование» может использоваться в двух близких, но не одинаковых смыслах. Первое — секционирование электрической сети: разделение сети на участки, которые можно питать, отключать или резервировать независимо. Второе — секционирование НКУ как конструктивное разделение внутреннего пространства щита. В этой статье речь идет именно о внутреннем разделении низковольтного комплектного устройства: формах разделения, ячейках и практическом выборе компоновки.

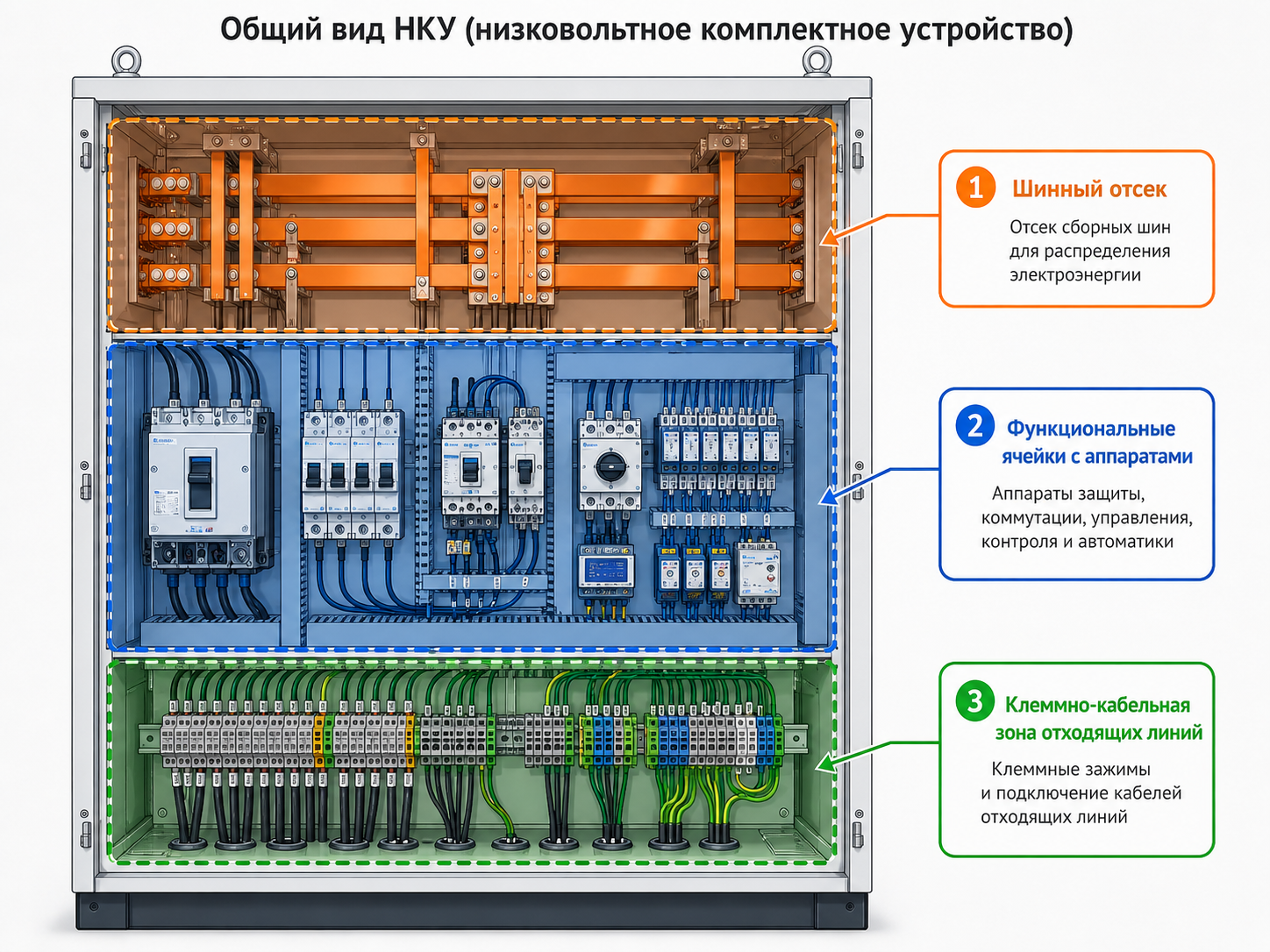

Из каких зон состоит секционированное НКУ

Чтобы понять формы 1, 2a, 2b, 3a, 3b, 4a и 4b, сначала нужно разобраться, что именно внутри щита разделяется. В разных конструкциях названия отсеков могут отличаться, но логика остается примерно одинаковой.

Чем выше форма внутреннего разделения, тем больше внимания уделяется изоляции этих зон друг от друга. Это повышает безопасность и ремонтопригодность, но одновременно влияет на габариты, трудоемкость сборки и стоимость шкафа. Поэтому правильный вопрос звучит не «какая форма лучше вообще», а «какая форма нужна именно для этого объекта, режима эксплуатации и требований заказчика».

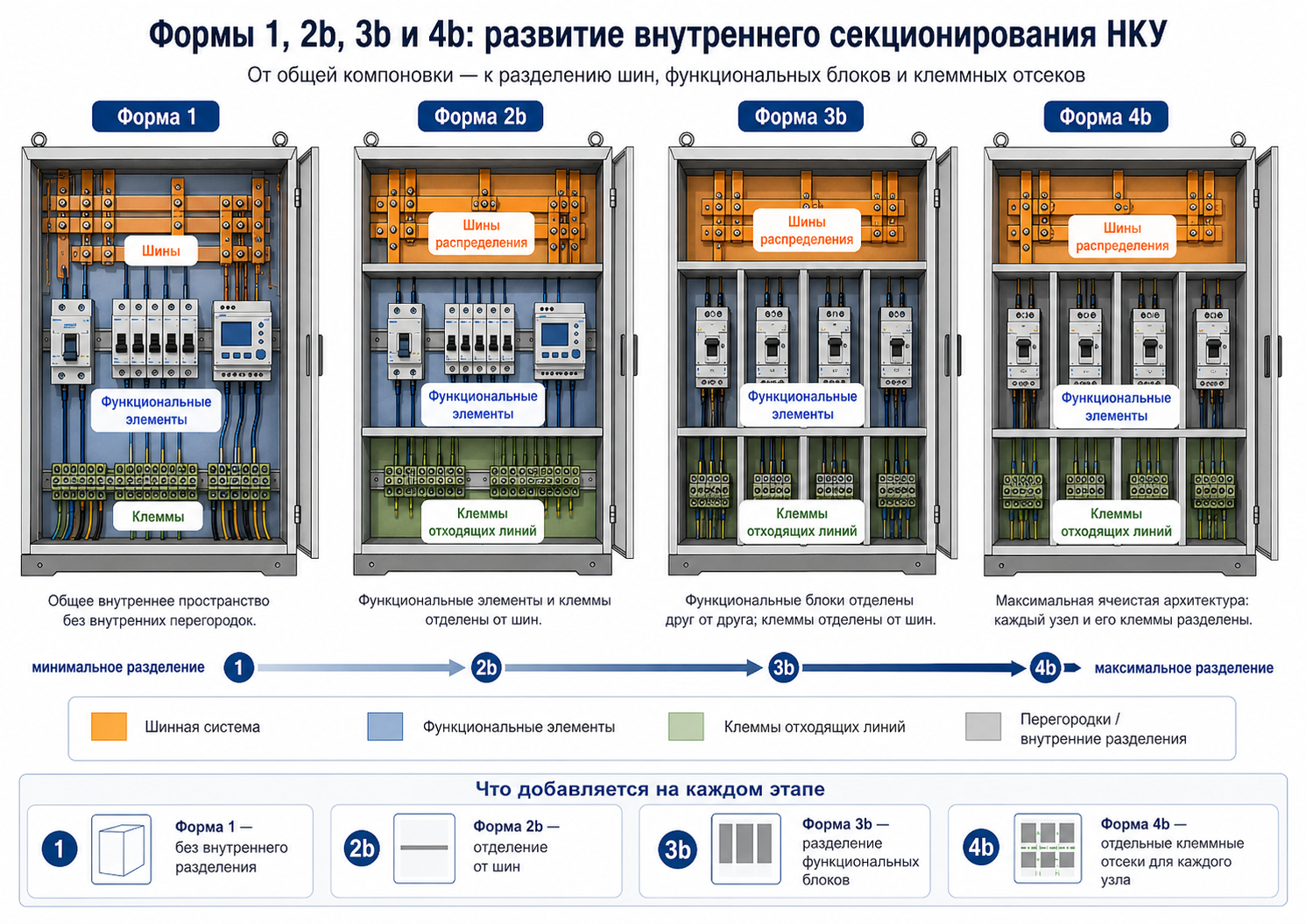

Основные формы секционирования НКУ

В практике проектирования и производства НКУ применяют несколько форм внутреннего разделения. Они показывают, как отделены сборные шины, функциональные узлы и клеммы отходящих проводников. Для удобства формы обозначаются как 1, 2a, 2b, 3a, 3b, 4a и 4b.

Буквы «a» и «b» в обозначениях важны. Упрощенно: вариант «b» обычно предполагает более высокую степень отделения клемм отходящих линий от шинной зоны, чем вариант «a». Именно на этом многие и спотыкаются: форма вроде бы указана, но клеммная зона может быть организована по-разному. А на объекте разница проявляется уже при подключении и обслуживании.

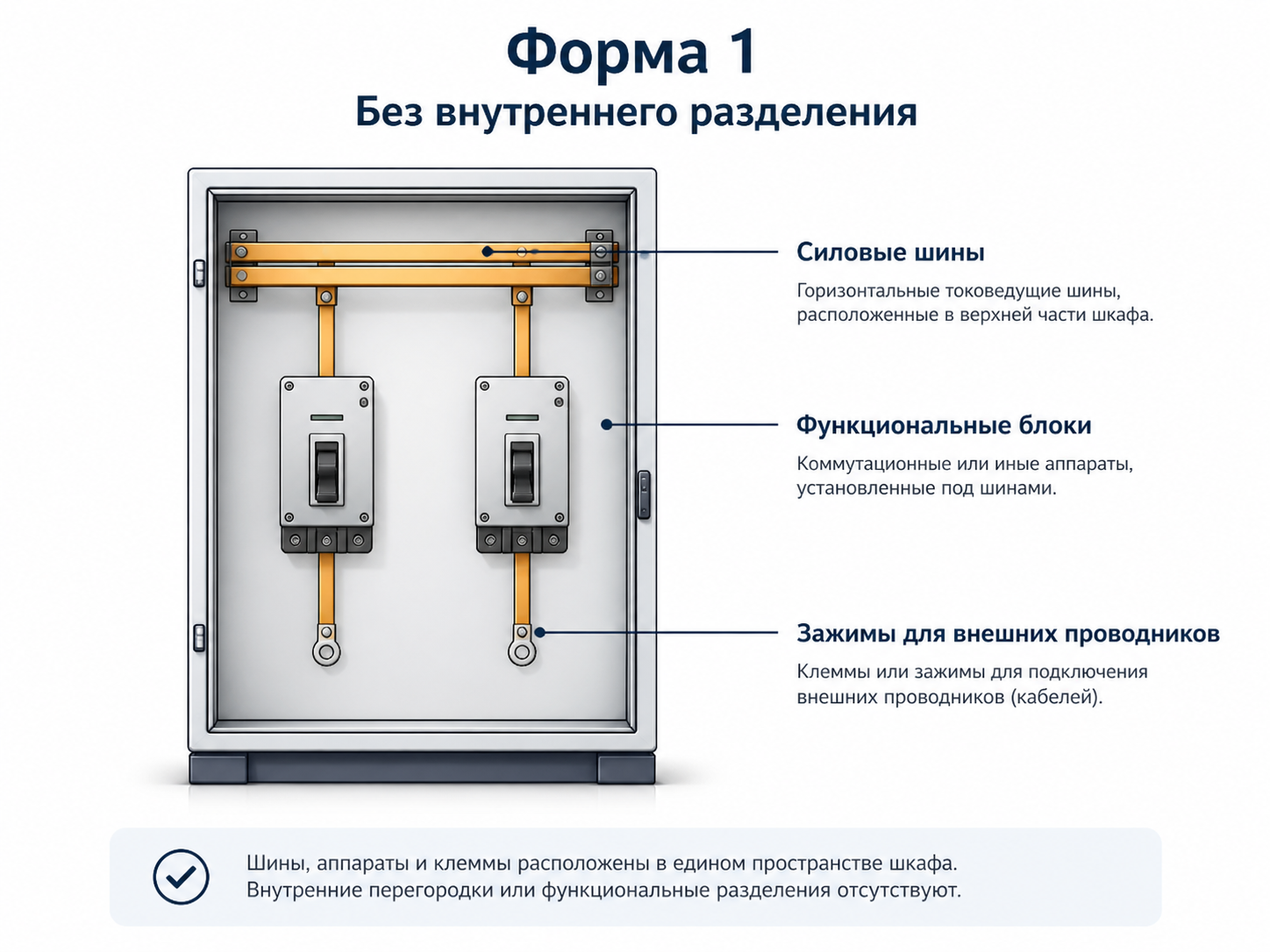

Форма 1: без внутреннего разделения

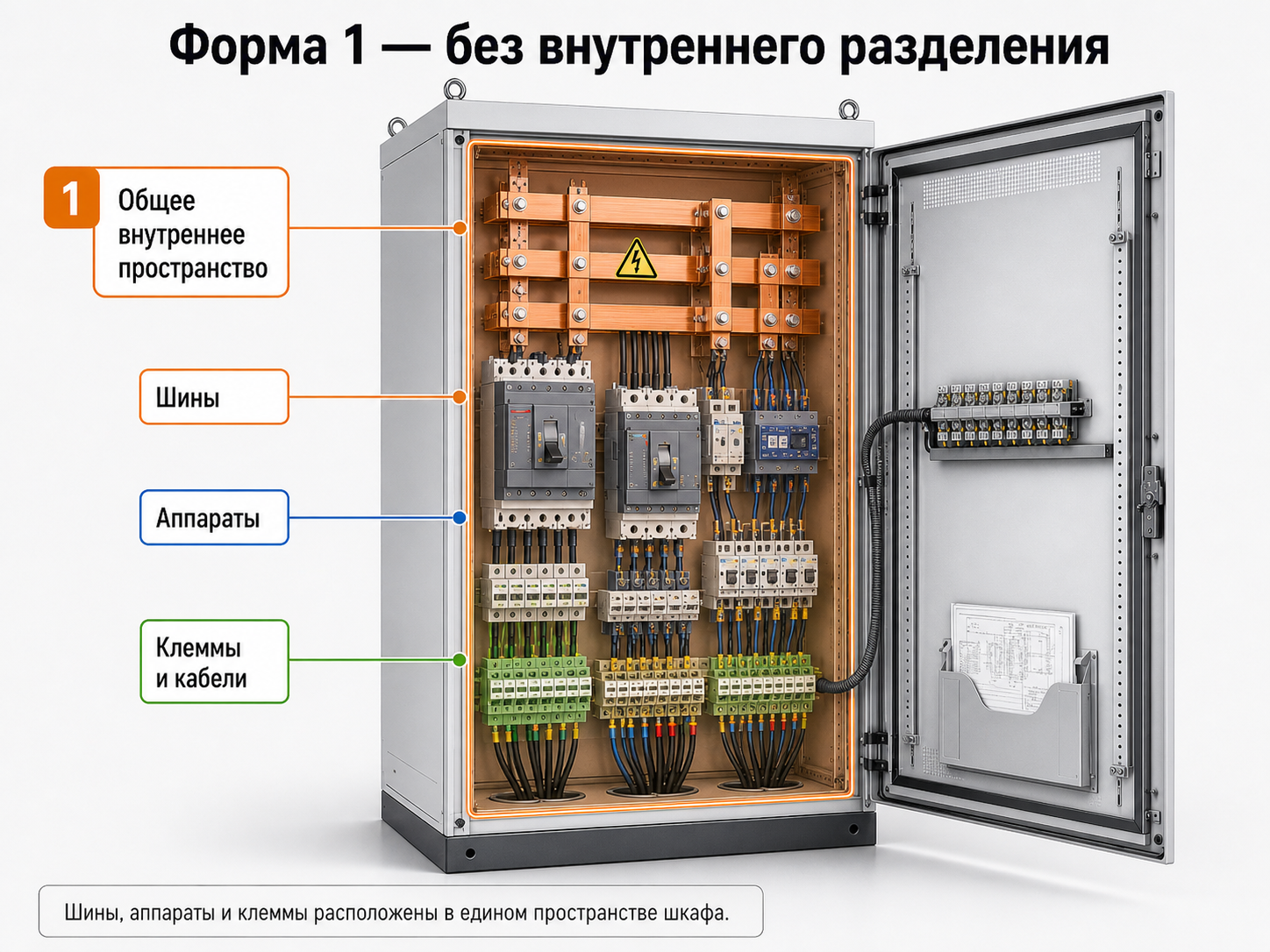

Форма 1 — это конструкция без специальных внутренних перегородок между шинами, функциональными блоками и клеммами. Все элементы находятся в общем пространстве шкафа или панели. Это самая простая и экономичная компоновка, которая подходит для небольших щитов, простых распределительных устройств, вспомогательных цепей и объектов, где обслуживание выполняется только при полном снятии напряжения.

Плюс формы 1 — минимальные габариты и стоимость. Минус — низкая степень изоляции внутренних элементов. Для ответственных объектов, производств с высокой непрерывностью процесса и щитов с большим количеством отходящих линий такая форма часто оказывается слишком простой. Не потому что она «плохая», а потому что ее уровень защиты не соответствует режиму эксплуатации.

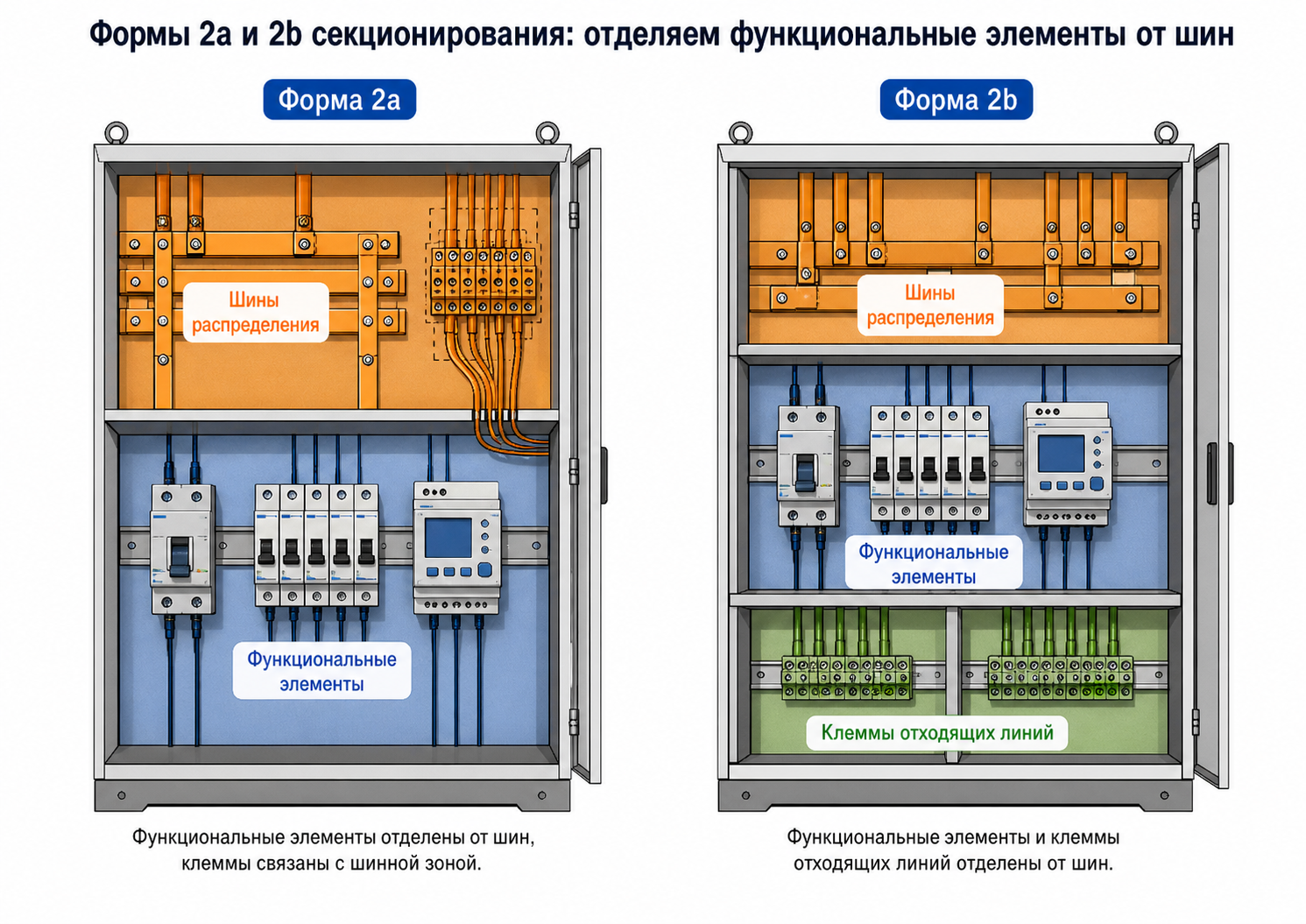

Формы 2a и 2b: отделяем функциональные элементы от шин

Формы 2a и 2b — следующий шаг по сравнению с формой 1. Здесь функциональные элементы отделяются от шин распределения. Это уже снижает риск прямого воздействия шинной зоны на аппараты и делает компоновку более управляемой.

В форме 2a функциональные элементы изолированы от шин, но клеммы для подключения отходящих проводников остаются связанными с шинной зоной. В форме 2b и функциональные элементы, и клеммы отходящих линий отделены от шин распределения. Поэтому форма 2b практичнее там, где клеммная зона активно используется при подключении и обслуживании.

Такие варианты могут применяться в ВРУ, ГРЩ, распределительных щитах и шкафах, где важно получить базовый уровень внутреннего разделения без перехода к сложной ячеистой архитектуре формы 3 или 4.

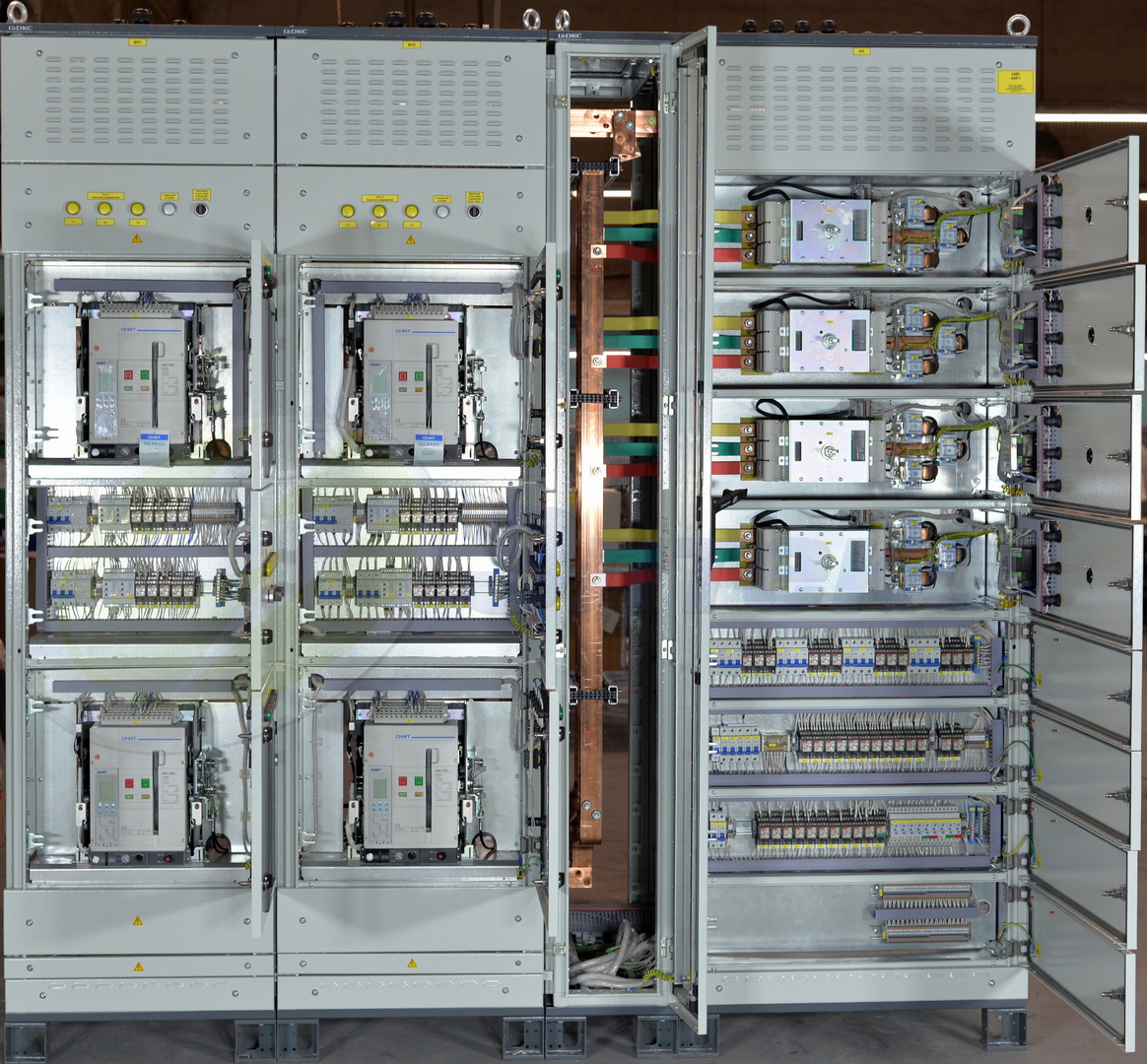

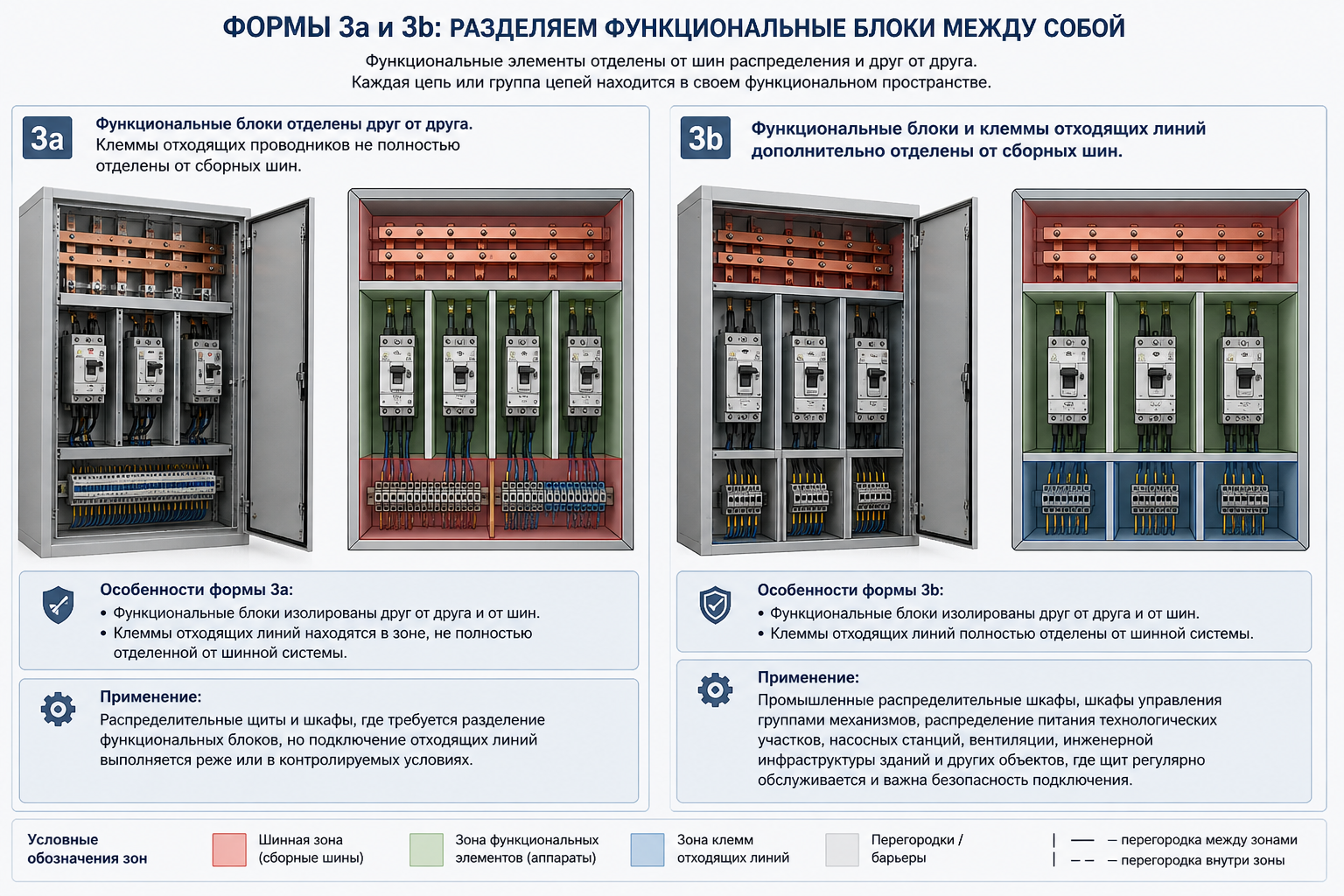

Формы 3a и 3b: разделяем функциональные блоки между собой

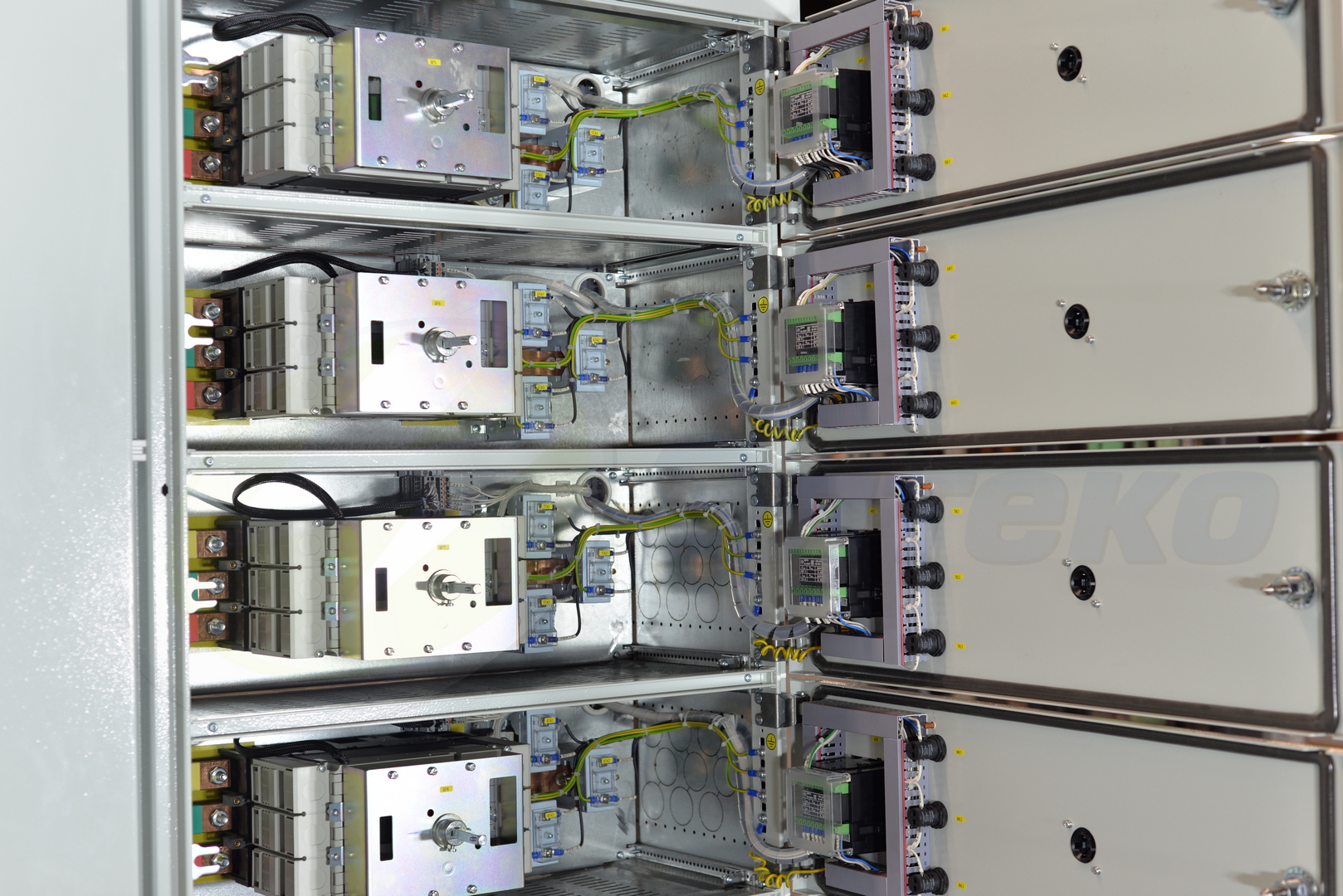

Формы 3a и 3b добавляют важный уровень структуры: функциональные блоки отделяются не только от шин, но и друг от друга. Для эксплуатационного персонала это означает более понятную архитектуру: каждая цепь или группа цепей находится в своем функциональном пространстве, а не «живет в общем подъезде» с соседними аппаратами.

В форме 3a клеммы отходящих проводников не полностью отделены от сборных шин. В форме 3b клеммы отходящих линий дополнительно отделены от шинной системы. Поэтому формы с индексом «b» чаще выбирают для объектов, где важны безопасность подключения, регламентное обслуживание и снижение риска доступа к токоведущим частям.

Форма 3b хорошо подходит для промышленных распределительных шкафов, шкафов управления группами механизмов, распределения питания технологических участков, насосных станций, вентиляции, инженерной инфраструктуры зданий и других объектов, где щит не просто «стоит в углу», а регулярно обслуживается.

Формы 4a и 4b: максимальная ячеистая архитектура

Форма 4 — это уже серьезная внутренняя архитектура НКУ. Функциональные узлы отделены от шин и друг от друга, а клеммные зоны организованы по отдельным функциональным блокам. Такой подход востребован на ответственных объектах, где важны безопасность персонала, локализация неисправностей, удобство обслуживания и высокая культура эксплуатации.

Форма 4a предусматривает отделение клемм каждого функционального узла от клемм других узлов и от шин, но клеммы остаются связанными со своим функциональным блоком. Форма 4b идет дальше: клеммы отделяются не только от шин и клемм других цепей, но и от собственного функционального блока. Это один из наиболее защищенных и ремонтопригодных вариантов внутреннего разделения.

Важно понимать: форма 4b почти никогда не выбирается «просто чтобы было солидно». Она требует места, точной проработки кабельных вводов, грамотной маршрутизации, дополнительных перегородок и аккуратной сборки. Но на объектах с высоким уровнем ответственности такая конструкция может быть полностью оправдана.

Разновидности ячеек НКУ

Секционирование тесно связано с ячеистой компоновкой. Ячейка — это функциональная часть НКУ, в которой размещается оборудование одной цепи или группы цепей. В зависимости от назначения щита ячейки могут отличаться по составу оборудования, степени доступа и способу обслуживания.

В хорошей компоновке ячейки не мешают друг другу: силовая часть отделена от слаботочных цепей, кабельные вводы не конфликтуют с аппаратами, доступ к клеммам не требует демонтажа половины шкафа, а маркировка читается не только на заводе, но и через три года эксплуатации.

Как выбрать форму секционирования под объект

Выбор формы внутреннего разделения должен опираться не на абстрактное желание «сделать надежнее», а на реальные условия эксплуатации. Иногда форме 1 вполне достаточно. Иногда экономия на секционировании превращается в неудобное обслуживание, повышенные риски и дополнительные затраты при модернизации.

Критерии выбора

1. Ответственность объекта. Для производственных линий, насосных станций, инженерной инфраструктуры, ЦОД, технологических участков и объектов с непрерывным процессом требования обычно выше, чем для вспомогательных щитов.
2. Количество отходящих линий. Чем больше фидеров и кабельных подключений, тем важнее понятная клеммная зона и разделение функциональных групп.
3. Планируемое обслуживание. Если щит будут регулярно осматривать, расширять, обслуживать и модернизировать, внутреннее разделение становится не роскошью, а нормальной инженерной практикой.
4. Требования к безопасности персонала. При доступе эксплуатационной службы к отдельным зонам важно исключить случайное приближение к токоведущим частям.
5. Габариты помещения. Более высокая форма разделения может увеличить габариты НКУ. Это нужно учитывать до выпуска РКД, а не после того, как шкаф уже не входит в электрощитовую.
6. Бюджет и стоимость владения. Форма 3b или 4b дороже в производстве, но может снизить риски простоя, ускорить обслуживание и упростить модернизацию.
7. Форма 1 — простые щиты, малое количество цепей, обслуживание только при отключении, низкие требования к разделению.
8. Форма 2b — распределительные шкафы среднего уровня, где требуется отделить клеммы и аппараты от шинной зоны.
9. Форма 3b — промышленные НКУ с несколькими функциональными группами, большим количеством отходящих линий и регулярным обслуживанием.
10. Форма 4a / 4b — ответственные объекты, повышенные требования к безопасности, надежности, локализации неисправностей и эксплуатационному доступу.

Упрощенная рекомендация по выбору формы

Практический блок: монтаж, обслуживание и эксплуатация

Секционирование проявляет себя не в презентации, а на объекте: при вводе кабелей, подключении отходящих линий, проверке затяжки, тепловизионном контроле, поиске неисправности и модернизации. Ниже — несколько практических нюансов, которые важно учитывать.

1. Кабельные вводы нужно проектировать заранее

Чем выше форма секционирования, тем меньше пространства для импровизации на объекте. Если кабельный ввод, сечение кабелей, радиусы изгиба, направление подхода и место разделки не учтены заранее, монтаж превращается в борьбу человека с металлом. Обычно человек проигрывает, а заодно страдает аккуратность подключения.

Для секционированных НКУ особенно важно заранее согласовать: ввод сверху или снизу, количество кабелей, тип наконечников, запас по месту, расположение PE/N шин, доступ к клеммам и возможность последующего подключения дополнительных линий.

2. Разделение силовых и слаботочных цепей должно быть не декоративным

В шкафах управления и НКУ с элементами АСУ ТП силовая часть, цепи управления, сигнальные кабели КИПиА и интерфейсы связи должны быть организованы так, чтобы не создавать лишних помех и не усложнять обслуживание. Если в одной зоне без логики пересекаются силовые кабели, аналоговые сигналы, Modbus/Profinet и питание 24 В, то даже самая красивая дверь шкафа ситуацию не спасает.

Правильная компоновка предусматривает отдельные каналы, понятную трассировку, маркировку, запас по обслуживанию и доступ к элементам, которые нужно проверять чаще всего.

3. Секционирование не отменяет качественную сборку

Металлические перегородки не компенсируют слабую затяжку, неверный подбор аппарата, плохую маркировку или отсутствие заводской проверки. Хорошее НКУ — это не только форма разделения, но и полный инженерный цикл: расчет, проектирование, подбор комплектующих, изготовление, маркировка, проверка цепей, функциональные испытания и корректная документация.

Именно поэтому при выборе производителя важно смотреть не только на цену шкафа, но и на то, как организованы проектирование, ОТК, проверка силовых и контрольных цепей, работа с РКД и сопровождение после поставки.

4. Чем выше форма, тем важнее исполнительская документация

Для секционированного НКУ нужно аккуратно оформлять схемы, перечни элементов, таблицы подключений, кабельные журналы, маркировку проводников и компоновочные чертежи. Эксплуатационная служба должна понимать, где находится конкретная цепь, какой блок к чему относится, как безопасно получить доступ к клеммам и какие операции допускаются только после отключения.

Типичные ошибки при заказе НКУ с секционированием

• Форма секционирования не указана в ТЗ. В результате производители считают разные конструкции, а заказчик сравнивает цены, которые технически несопоставимы.
• Не согласованы габариты и место установки. Более высокая форма внутреннего разделения может потребовать больше места. Если это выясняется после изготовления, исправления становятся дорогими.
• Не учтены кабели и направление ввода. Клеммный отсек может быть правильным на схеме, но неудобным на объекте, если реальные кабели приходят не так, как предполагалось.
• Силовые и слаботочные цепи смешаны без логики. Это повышает риск помех, усложняет диагностику и ухудшает эксплуатационную культуру шкафа.
• Выбрана максимальная форма без технической необходимости. Форма 4b хороша там, где она нужна. Но если объект простой, избыточное секционирование увеличит цену и габариты без заметного эксплуатационного выигрыша.
• Выбрана минимальная форма ради экономии. На ответственных объектах такая экономия может вернуться простоями, неудобным обслуживанием и повышенными рисками для персонала.
• Нет заводской проверки и понятной маркировки. Секционированный шкаф без нормальной маркировки — это хорошо разделенный квест для электрика. Лучше так не делать.

Советы профессионалов

• Обсуждайте форму секционирования до расчета стоимости, а не после получения коммерческого предложения.
• Просите производителя показать пример компоновки или типовое решение для похожего объекта.
• Проверяйте, как организован доступ к клеммам отходящих линий: именно с ними чаще всего работает монтаж и эксплуатация.
• Уточняйте, можно ли обслуживать отдельные функциональные блоки без демонтажа соседних элементов.
• Согласовывайте ввод кабелей, запас по месту и трассировку до выпуска рабочей конструкторской документации.
• Не выбирайте форму только по принципу «чем выше, тем лучше». Правильная форма — та, которая соответствует объекту, рискам и бюджету.
• Требуйте понятную маркировку, паспорта, схемы, протоколы проверки и комплект документации для эксплуатации.

Почему секционированное НКУ стоит заказывать у производителя, который работает как инженерный партнер

Секционирование НКУ — это не отдельная операция на финальной стадии сборки. Нельзя просто взять готовый шкаф, поставить пару перегородок и получить грамотную форму внутреннего разделения. Все начинается раньше: с анализа технического задания, схемы электроснабжения, состава нагрузок, требований к обслуживанию, места установки, кабельных вводов и логики эксплуатации.

Инжиниринговая компания ЭЛТЕКО проектирует и изготавливает низковольтные комплектные устройства 0,4 кВ, шкафы управления и решения для АСУ ТП с учетом реальных условий объекта. Для заказчика это означает не просто поставку «железа», а полноценную инженерную проработку: от подбора формы секционирования и компоновки ячеек до выпуска РКД, сборки, заводской проверки и подготовки документации.

Такой подход особенно важен для промышленных объектов, насосных станций, производственных линий, инженерной инфраструктуры, распределительных щитов и шкафов управления, где цена ошибки выше стоимости нормальной проектной проработки. Электрощит должен не только включиться в день поставки, но и спокойно работать годы, выдерживать обслуживание, модернизацию и реальную жизнь объекта. А реальная жизнь, как известно, любит проверять шкафы не по рекламному буклету, а по качеству сборки.

Что получает заказчик при грамотном выборе секционирования

• Повышенную безопасность эксплуатационного персонала.
• Понятную и обслуживаемую внутреннюю архитектуру НКУ.
• Снижение рисков при подключении и последующей модернизации.
• Более аккуратную локализацию функциональных цепей.
• Удобство диагностики, тепловизионного контроля и регламентных проверок.
• Снижение вероятности ошибок при работе с отходящими линиями.
• Конструкцию, которая соответствует не только схеме, но и реальным условиям объекта.

Заключение: форма секционирования должна быть осознанным инженерным выбором

Секционирование НКУ — это один из тех параметров, которые не всегда видны в первой строке сметы, но хорошо ощущаются при эксплуатации. Форма внутреннего разделения влияет на безопасность, обслуживание, компоновку, габариты, стоимость и надежность щита. Поэтому ее нужно выбирать не «по привычке», а по назначению объекта, количеству линий, требованиям к доступу, условиям монтажа и уровню ответственности оборудования.

Для простых задач может быть достаточно формы 1 или 2. Для промышленных и ответственных объектов чаще рассматривают формы 3b, 4a или 4b. Главное — не превращать выбор в угадайку. Лучше заранее обсудить задачу с производителем НКУ, показать техническое задание, схему, планируемые кабельные вводы и требования эксплуатации.

Если вам нужно подобрать форму секционирования, рассчитать НКУ 0,4 кВ, разработать компоновку ячеек или подготовить щитовое оборудование под конкретный объект — обратитесь в ЭЛТЕКО. Мы поможем подобрать решение, которое будет удобно не только купить, но и эксплуатировать.
