Вступление: схема — это не картинка для красоты

Когда заказчик говорит «соберите электрощит по схеме», звучит вроде бы просто. Есть чертеж, есть перечень аппаратов, есть корпус — бери отвертку, DIN-рейку и вперед. Но в реальном щитовом производстве схема — это не украшение для папки с документацией, а техническое задание, по которому проверяют безопасность, логику работы, удобство обслуживания и соответствие будущего щита объекту.

Проблема в том, что два щита могут быть визуально похожи, но один будет нормально работать годами, а второй начнет греться, «выбивать» защиту, путать оперативный персонал и превращать каждую диагностику в маленькое инженерное расследование. Разница обычно не в цвете корпуса и даже не в бренде автоматов, а в том, насколько внимательно производитель проверил изделие до отгрузки.

В этой статье разберем, что именно проверяет производитель при сборке электрощита по схеме: от входного анализа документации и подбора комплектующих до прозвонки цепей, маркировки, испытаний и подготовки комплекта документов. Материал полезен инженеру, снабженцу, монтажнику и заказчику, который хочет принять щит не «на глаз», а по понятным признакам качества.

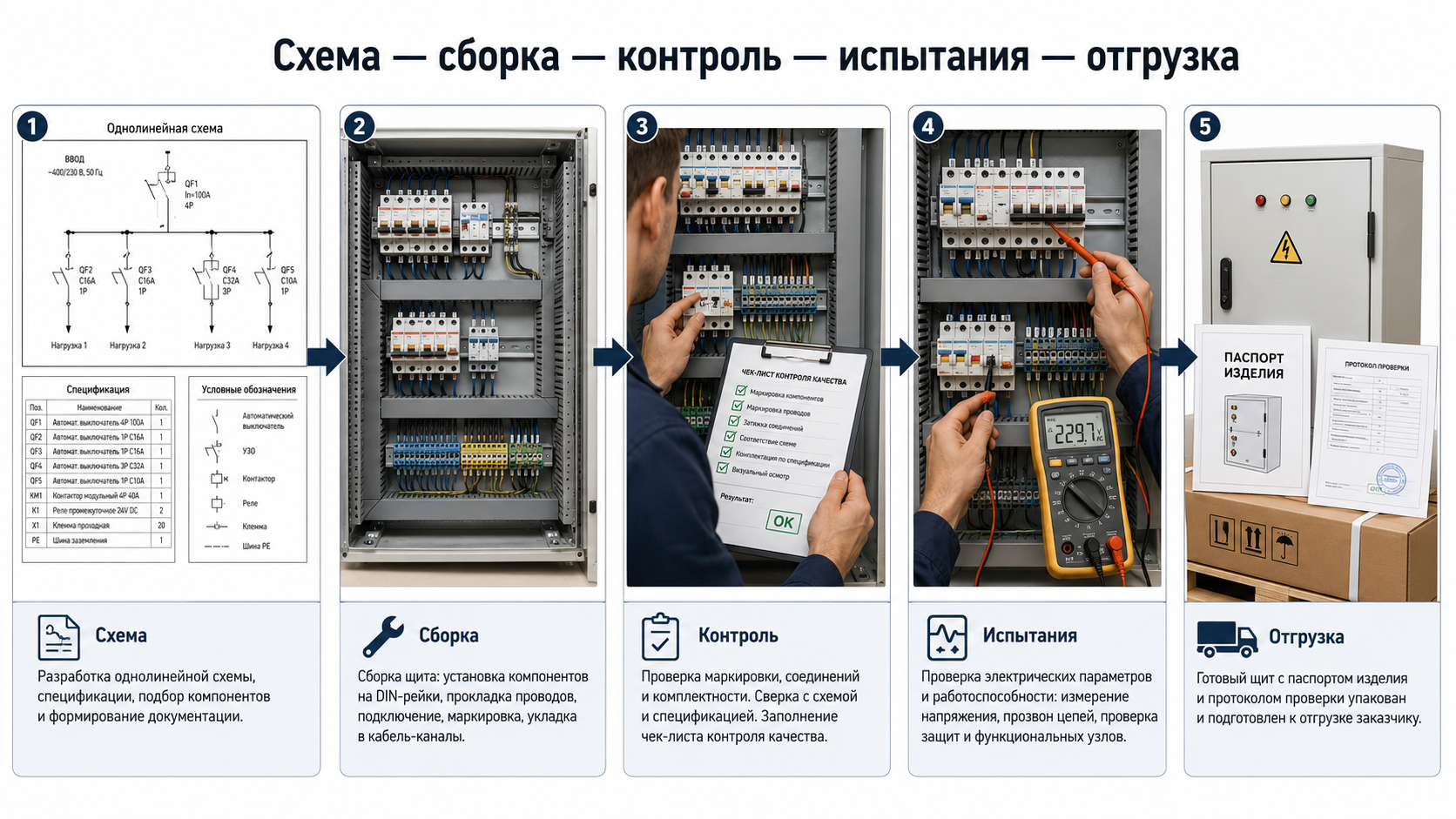

Что значит «сборка электрощита по схеме»

Сборка электрощита по схеме — это изготовление щитового изделия на основании проектной, рабочей или предоставленной заказчиком документации. В простом случае это может быть однолинейная схема распределительного щита. В более серьезном варианте — комплект документов: электрические схемы, спецификация, компоновка, перечень клемм, кабельный журнал, таблица сигналов, алгоритм работы и требования к испытаниям.

Главное: производитель не должен воспринимать схему как набор условных значков. Он должен проверить, можно ли по этой схеме собрать работоспособное и безопасное изделие. Иногда до начала производства приходится задавать вопросы: хватает ли вводного аппарата, верно ли выбран автомат под кабель, нужен ли резерв места, где будет PE и N, какой ток короткого замыкания ожидается на вводе, как будет обслуживаться оборудование после монтажа.

Для заказчика это важный момент. Хороший производитель не просто механически переносит схему в металл и провода. Он смотрит на схему как инженер: можно ли это собрать, проверить, обслуживать, безопасно включить и потом быстро найти неисправность.

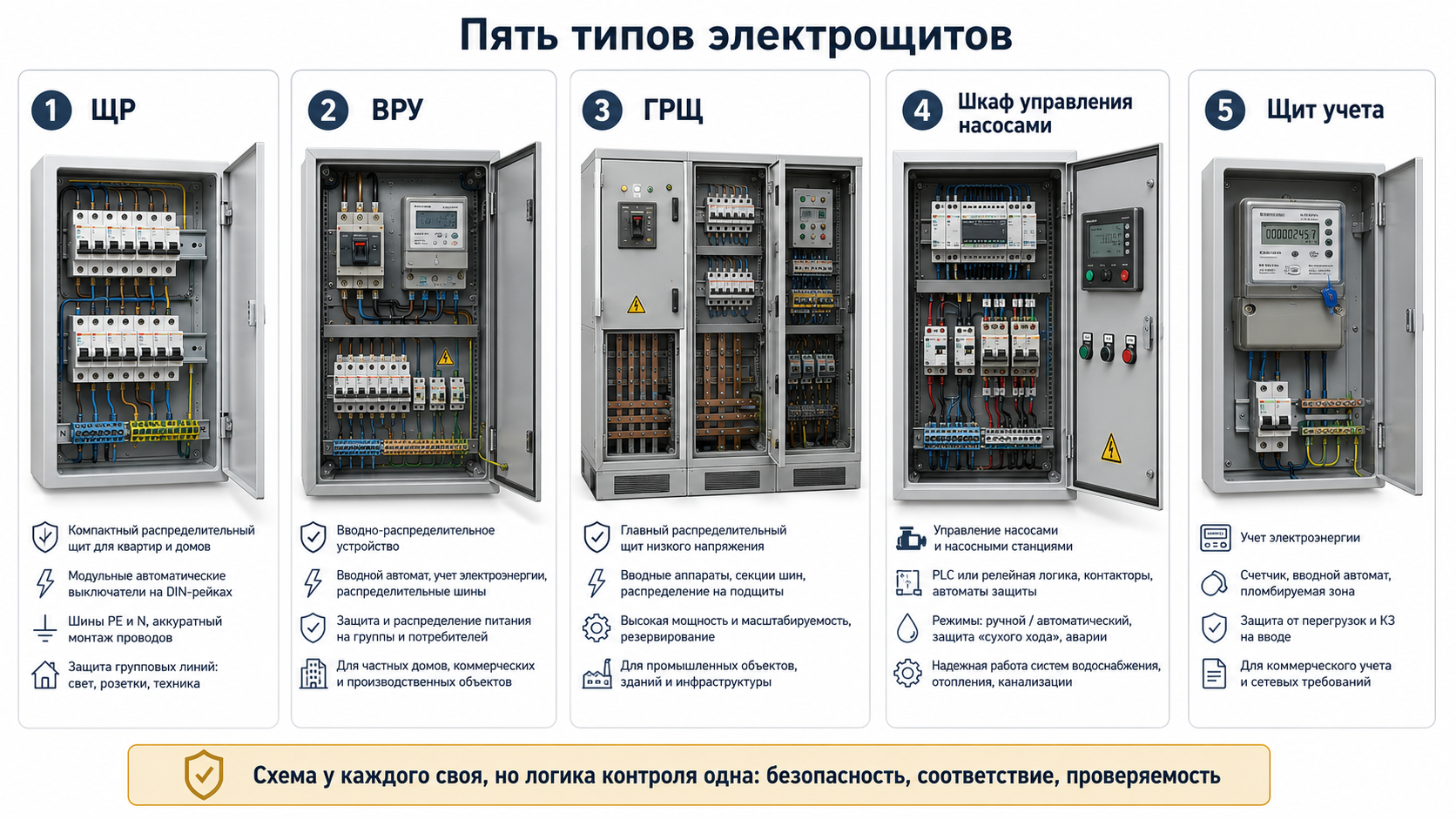

Какие щиты чаще всего собирают по схеме

По схеме собирают практически все щитовые изделия, где есть не только «автомат на линию», но и ответственность за конкретный объект. Это могут быть распределительные щиты, ВРУ, ГРЩ, НКУ 0,4 кВ, щиты управления, шкафы АСУ ТП, шкафы насосов, вентиляции, освещения, нагрева, АВР, узлы учета и специальные решения под технологическое оборудование.

Чем сложнее объект, тем выше цена ошибки. В квартирном щитке перепутанная группа доставит неудобства. В промышленном НКУ неверная цепь управления может остановить насосную станцию, вентустановку, линию дозирования или целый участок производства. Поэтому проверка производителем — это не формальность, а один из этапов снижения технических рисков.

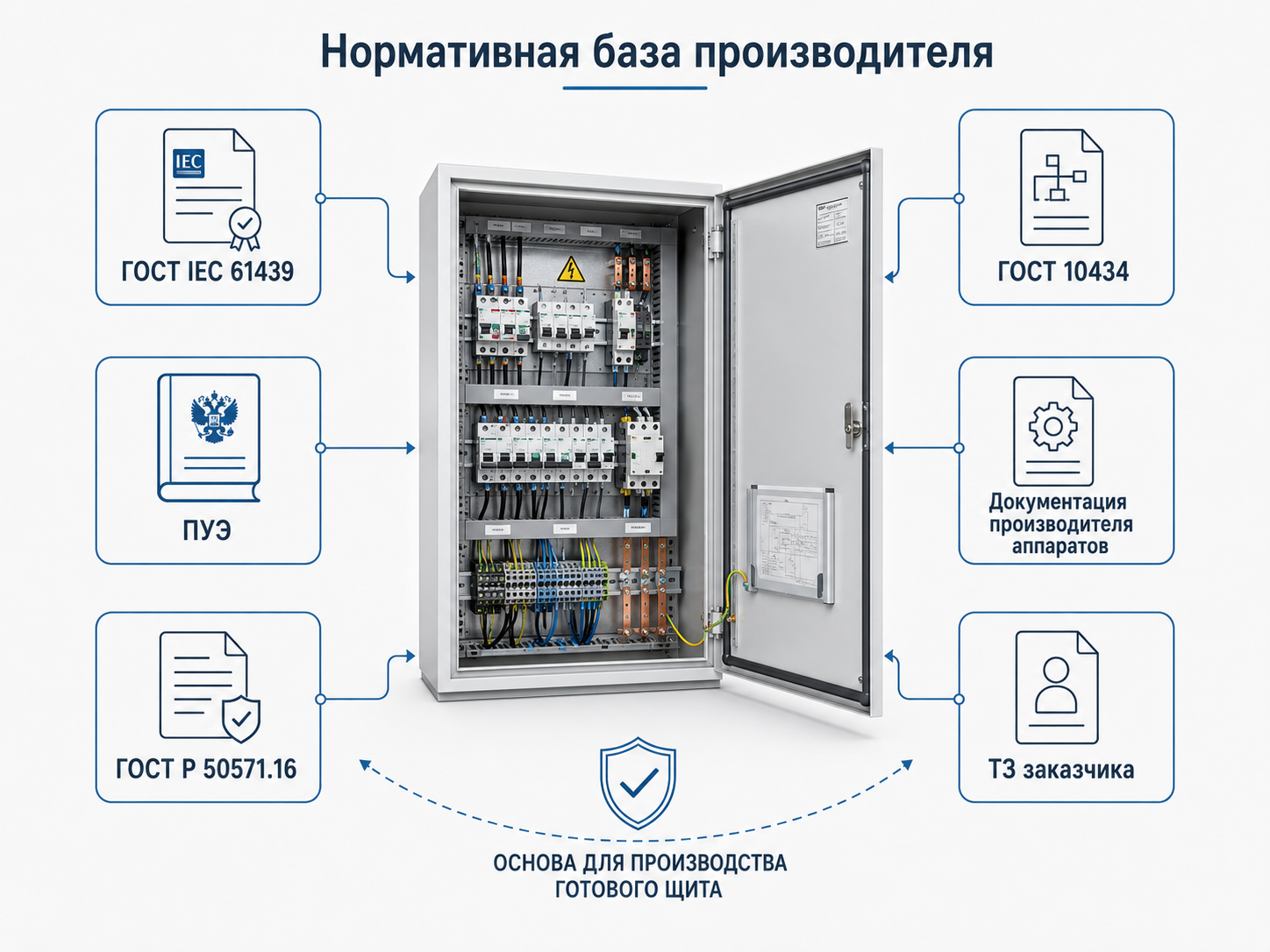

Теоретическая и нормативная основа: на что ориентируется производитель

Производитель электрощитов работает не только с чертежом заказчика, но и с требованиями нормативных документов, стандартов на низковольтные комплектные устройства, требованиями к электроустановкам, контактным соединениям, аппаратуре и испытаниям. Перед публикацией статьи и особенно перед проектированием конкретного объекта формулировки нужно сверять с актуальными редакциями ПУЭ, ГОСТ, СП, техническими условиями и требованиями сетевой или эксплуатирующей организации.

Для НКУ и силовых щитов ключевую роль играет серия ГОСТ IEC 61439. ГОСТ IEC 61439-1-2024 устанавливает общие требования к низковольтным комплектным устройствам распределения и управления, включая требования к конструкции, характеристикам и проверке. ГОСТ IEC 61439-2-2024 относится к силовым комплектным устройствам распределения и управления. ПУЭ глава 4.1 распространяется на распределительные устройства и НКУ до 1 кВ переменного тока и до 1,5 кВ постоянного тока. ГОСТ Р 50571.16-2019 описывает испытания низковольтных электроустановок, а ГОСТ 10434-82 важен для контактных электрических соединений.

В международной практике для щитового производства часто используют понятия design verification и routine verification. Если говорить простым языком, первая часть отвечает на вопрос «правильно ли спроектирована конструкция», а вторая — «правильно ли изготовлен конкретный экземпляр». Для заказчика особенно важно второе: даже хорошая типовая конструкция может быть испорчена неаккуратной сборкой, неверной маркировкой или неподтянутым соединением.

Что проверяет производитель до начала сборки

Качественная сборка начинается не с установки автомата на DIN-рейку, а с проверки исходных данных. На этом этапе инженер или технический специалист смотрит, достаточно ли информации для производства. Если в схеме указано «автомат 25 А», но не указана характеристика, отключающая способность, число полюсов и условия применения, это не мелочь. Это вопрос корректной защиты.

Хорошее производство на старте задает вопросы. Иногда это раздражает: заказчик хотел быстрее получить цену, а ему прислали перечень уточнений. Но именно эти уточнения часто экономят недели переделок, повторных закупок и нервных включений на объекте.

·         Проверяют назначение щита: распределение, ввод, учет, управление, АВР, технологическая автоматика или комбинированная функция.

·         Сверяют напряжение, частоту, систему заземления, количество фаз, рабочий и расчетный ток, возможный ток короткого замыкания.

·         Смотрят, есть ли данные по нагрузкам: мощность, пусковые токи, режимы работы, коэффициент одновременности, категории потребителей.

·         Проверяют требования к корпусу: напольный или навесной, IP, климатическое исполнение, материал, цвет, кабельный ввод, запас места.

·         Сверяют состав аппаратов со схемой: автоматы, рубильники, контакторы, реле, УЗИП, счетчики, ТТ, ПЛК, блоки питания, клеммы, HMI.

·         Проверяют, понятна ли логика управления: ручной/автоматический режим, аварии, блокировки, сигналы, приоритеты и взаимодействие с внешними системами.

·         Смотрят, есть ли требования к маркировке, языку надписей, комплекту документации, испытаниям и упаковке.

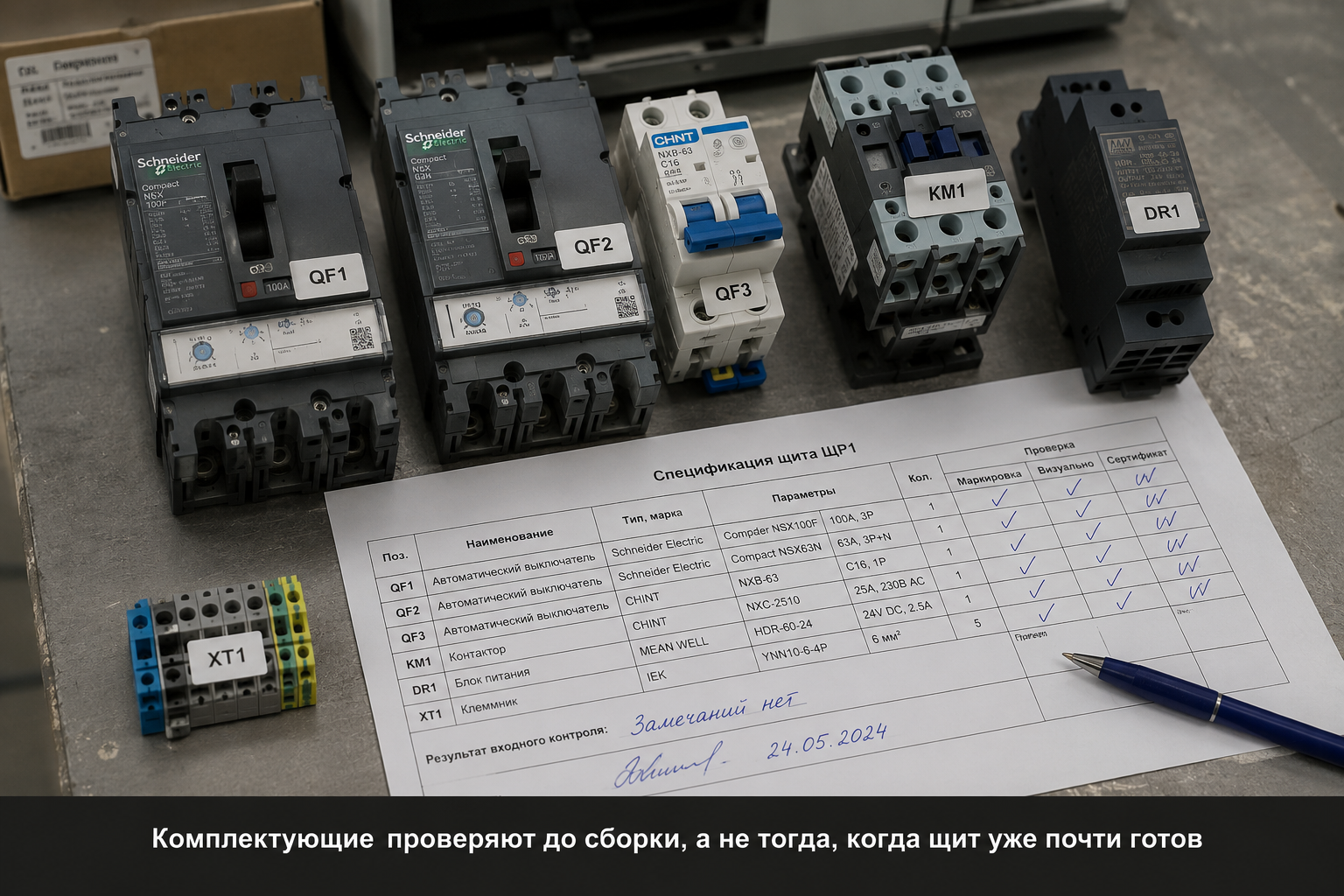

Входной контроль комплектующих

После согласования схемы начинается работа с комплектующими. На этом этапе производитель проверяет не только наличие аппаратов, но и их соответствие проекту. Номинал, характеристика, число полюсов, тип расцепителя, напряжение катушки, род тока, аксессуары, совместимость с шинами и корпусом — все это важно.

Типовая ошибка дешевой сборки — заменить компонент «аналогом» без инженерной проверки. На бумаге автомат похож, корпус похож, ток такой же. А потом оказывается, что у него другая отключающая способность, не подходит расцепитель, не стыкуется вспомогательный контакт или производитель не допускает такую сборку с выбранной гребенчатой шиной.

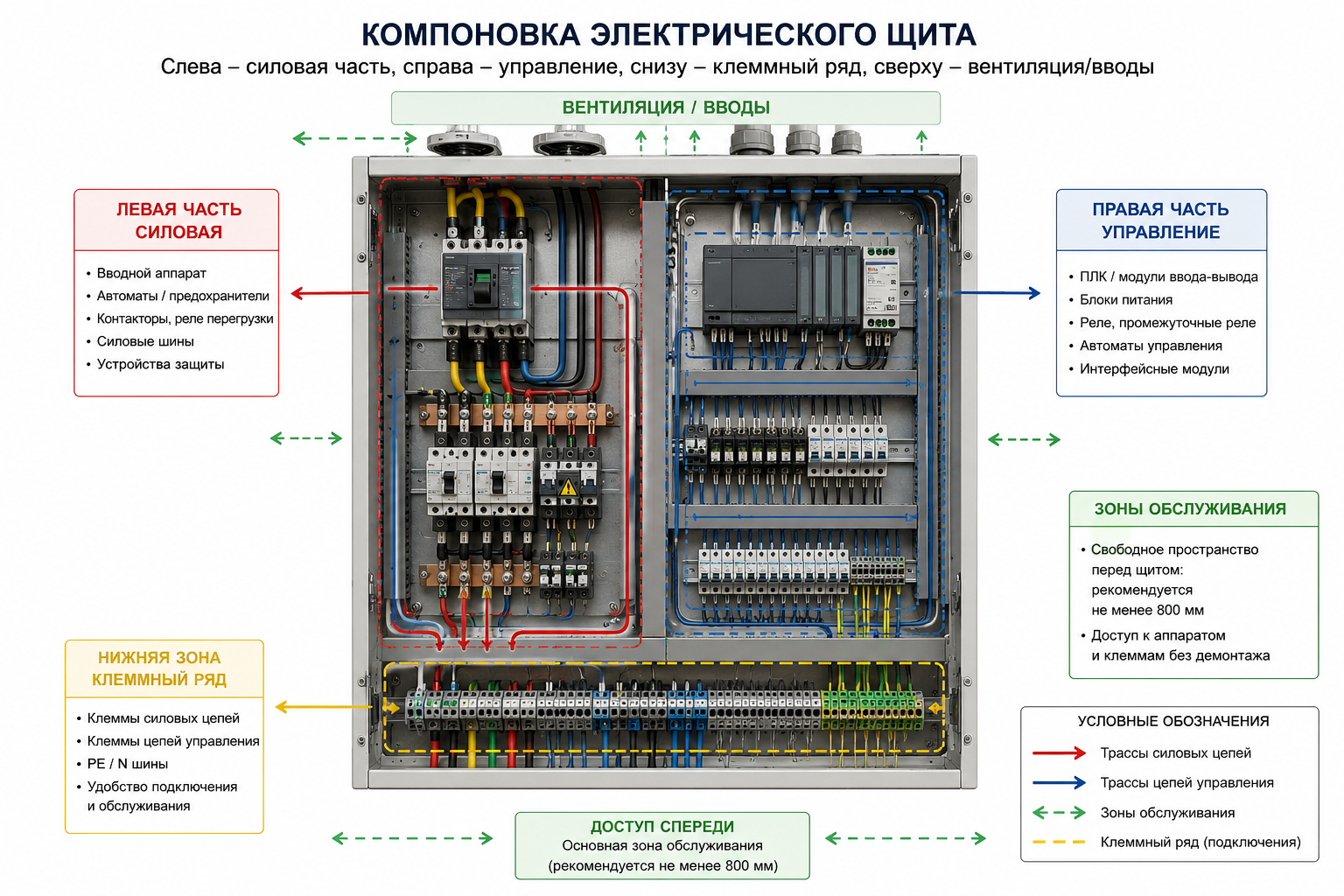

Проверка компоновки: удобно собрать — не значит удобно обслуживать

Компоновка щита — это расположение аппаратов, шин, клемм, каналов, дверных элементов и кабельных вводов. На первый взгляд компоновка кажется вопросом эстетики. На практике она влияет на нагрев, электромагнитную совместимость, доступ к аппаратам, удобство подключения внешних кабелей и скорость диагностики.

Производитель проверяет, чтобы силовые аппараты не мешали клеммным рядам, кабельные каналы не были переполнены, блоки питания и ПЛК не стояли вплотную к сильно греющимся устройствам, а у персонала оставался доступ к органам управления, клеммам и местам обслуживания. Красиво уложенный провод не должен превращаться в инженерный узел, который невозможно прозвонить без хирургической подготовки.

·         Достаточно ли места для аппаратов, шин, клемм, кабельных каналов и радиусов изгиба проводников.

·         Не нарушены ли требования производителя аппаратов по расстояниям, вентиляции, ориентации и условиям монтажа.

·         Есть ли разделение силовых цепей и цепей управления, особенно для шкафов АСУ ТП и сигналов 4-20 мА, RS-485, датчиков и энкодеров.

·         Удобно ли подключать внешние кабели без снятия половины оборудования.

·         Есть ли запас места под развитие, ремонт и замену аппаратов.

·         Не перекрыты ли таблички, регулировки, кнопки теста, рычаги и индикаторы состояния.

·         Продуманы ли кабельные вводы снизу, сверху или сбоку с учетом реального монтажа на объекте.

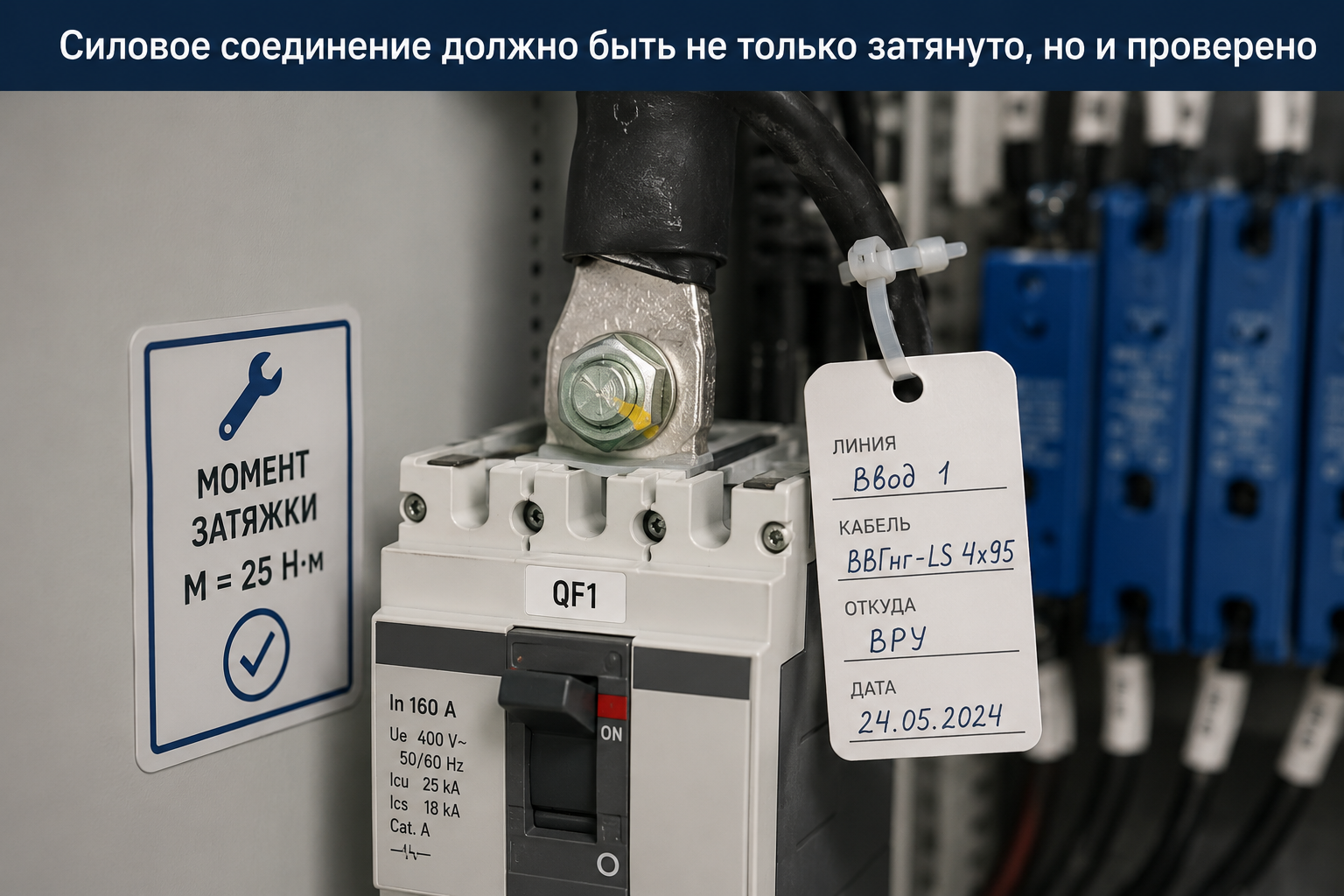

Проверка монтажа силовых цепей

Силовая часть щита отвечает за передачу энергии к нагрузкам. Здесь нет мелочей: сечение проводников, тип наконечников, качество опрессовки, момент затяжки, расстояния, изоляция и трассировка напрямую влияют на нагрев и надежность.

Производитель проверяет, чтобы силовые проводники соответствовали схеме и расчету, а соединения были выполнены не «как получилось», а технологически правильно. Особенно внимательно относятся к вводным цепям, шинам, мощным отходящим линиям, цепям двигателей, контакторам, частотным преобразователям и нагревателям.

·         Сверяют сечение проводников со схемой, номиналом аппарата и условиями прокладки внутри щита.

·         Проверяют, применены ли правильные наконечники: НШВИ, кабельные наконечники, гильзы, шинные соединения.

·         Контролируют качество зачистки: без надрезов жил, чрезмерного снятия изоляции и «усов» проволок.

·         Проверяют опрессовку подходящим инструментом и матрицей, а не универсальным методом «пассатижи плюс вера в лучшее».

·         Сверяют подключение по схеме: фазы, полюса, вход/выход аппаратов, направление питания, цепи после защиты.

·         Контролируют затяжку контактных соединений по рекомендациям производителя аппаратов.

·         Проверяют механическую фиксацию проводников, радиусы изгиба и отсутствие натяжения на клеммах.

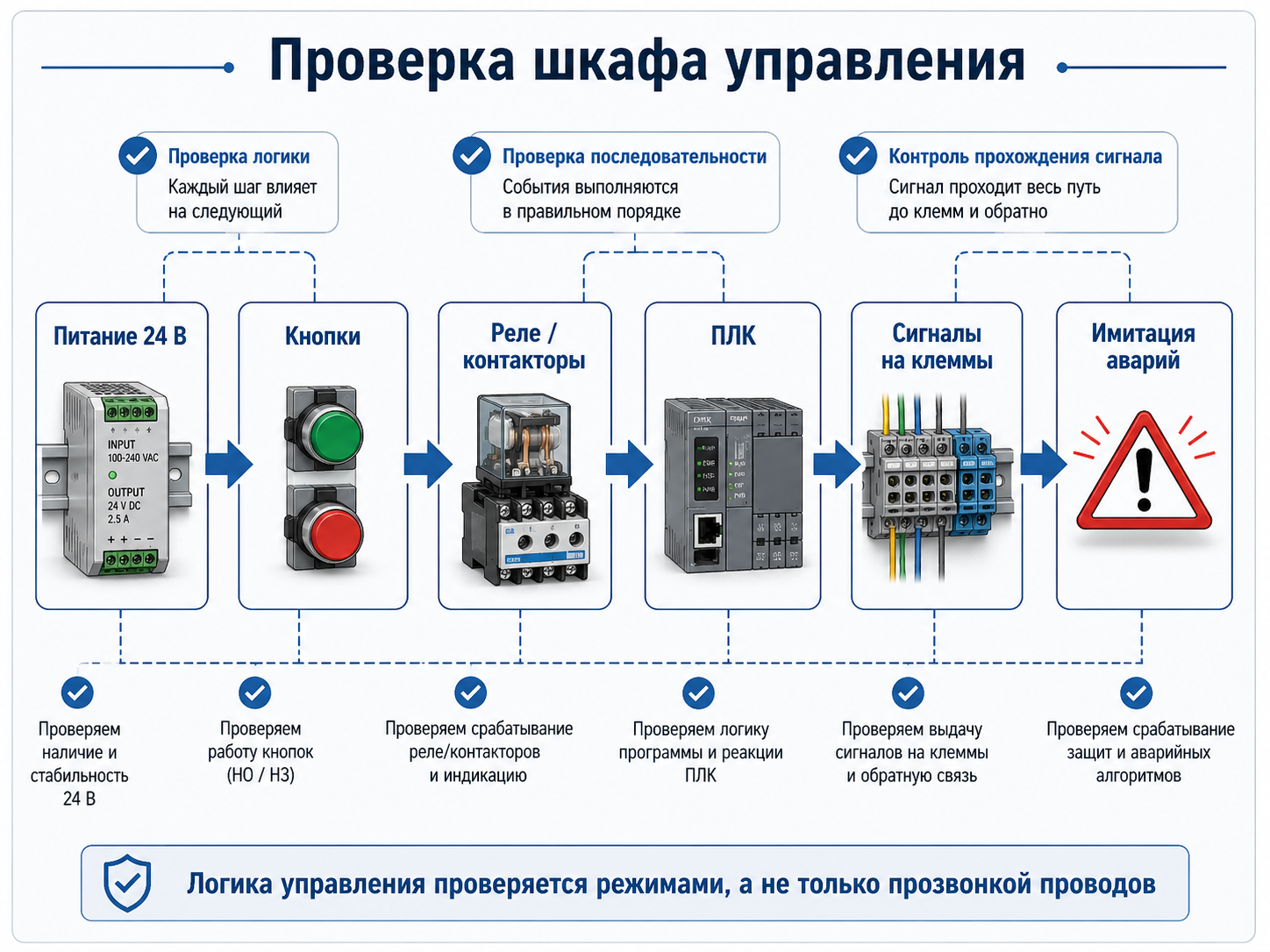

Проверка цепей управления и автоматики

В шкафах управления силовая часть часто занимает много места, но логика работы живет в цепях управления. Здесь производитель проверяет питание катушек, реле, блокировок, кнопок, ламп, датчиков, дискретных и аналоговых сигналов, ПЛК, HMI, интерфейсов связи и клемм внешнего подключения.

Если силовая ошибка обычно заметна быстро, то ошибка в цепях управления может проявляться только в определенном режиме: при аварии, при переключении на резерв, при дистанционном пуске, при пропадании датчика, при ручном режиме. Поэтому проверка автоматики требует не только прозвонки, но и понимания алгоритма.

Проверка маркировки: щит должен быть понятным через три года

Маркировка — это язык, на котором щит разговаривает с монтажником и обслуживающим персоналом. Если провода, аппараты, клеммы и кабели подписаны понятно, диагностика занимает минуты. Если нет — начинается игра «угадай, куда уходит этот белый провод». Игра, надо сказать, с плохими правилами.

Производитель проверяет, чтобы маркировка соответствовала схеме и была нанесена стабильно: на проводах, клеммах, аппаратах, дверных элементах, кабельных вводах, шинах PE/N, перемычках и внешних подключениях. Особенно важно, чтобы номера клемм на схеме совпадали с реальным клеммным рядом.

·         Провода маркируются по схеме: номер цепи, адрес клеммы, адрес аппарата или принятая система обозначений.

·         Аппараты имеют обозначения, совпадающие со схемой: QF1, QS1, KM1, KA1, FU1, XT1 и т. п.

·         Клеммы сгруппированы логически: питание, отходящие линии, управление, сигналы, PE, экраны, связь.

·         Дверные элементы подписаны для оператора понятным языком: «Сеть», «Авария», «Ручной», «Авто», «Пуск», «Стоп».

·         В щите есть табличка с наименованием, параметрами, производителем и данными изделия, если это предусмотрено требованиями.

·         Маркировка стойкая: не отваливается от первого прикосновения и не превращается в археологию после пыли и вибрации.

Прозвонка цепей и проверка соответствия схеме

Когда щит собран, производитель проверяет соответствие фактического монтажа схеме. Это не просто «посмотреть глазами». Цепи прозванивают, сверяют номера проводов, проверяют перемычки, контрольные цепи, подключение клемм, работу контактов и соответствие логике.

Особенно внимательно проверяют цепи, где ошибка может быть опасной: питание катушек, блокировки, аварийный стоп, сухой ход насосов, контроль фаз, АВР, цепи учета с трансформаторами тока, цепи управления приводами и внешние команды от АСУ ТП.

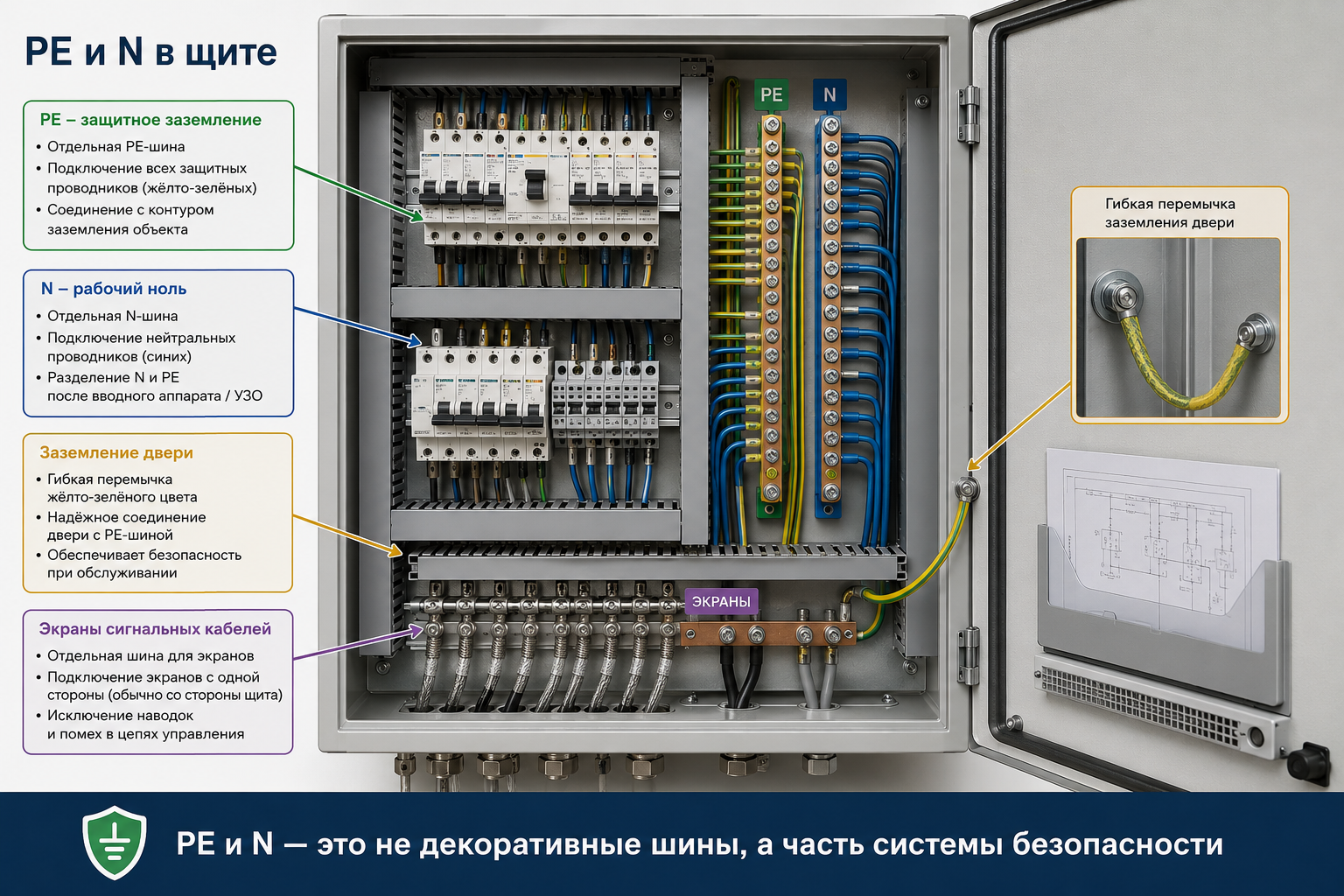

Проверка защитных цепей PE, N и PEN

Защитные цепи — это не второстепенная часть щита. Шины PE и N, разделение PEN, заземление двери, корпуса, монтажной панели, экранов и металлических частей должны быть выполнены осознанно и проверяемо. Ошибки здесь могут быть незаметны при первом включении, но опасны при повреждении изоляции или аварийном режиме.

Производитель проверяет наличие и целостность защитной цепи, правильность подключения PE и N, отсутствие случайных перемычек там, где их быть не должно, надежность заземления дверей и съемных панелей, а также соответствие клемм внешним кабелям.

·         PE-шина должна быть доступна, промаркирована и рассчитана на подключение внешних защитных проводников.

·         N-шина не должна использоваться как «удобная общая точка» для всего подряд, если это нарушает схему и требования защиты.

·         Разделение PEN на PE и N выполняется только там, где это предусмотрено проектом и системой заземления.

·         Дверь щита и съемные металлические части должны иметь защитное соединение, если это требуется конструкцией.

·         Экраны сигнальных кабелей должны подключаться в соответствии с проектом, а не «куда ближе дотянулись».

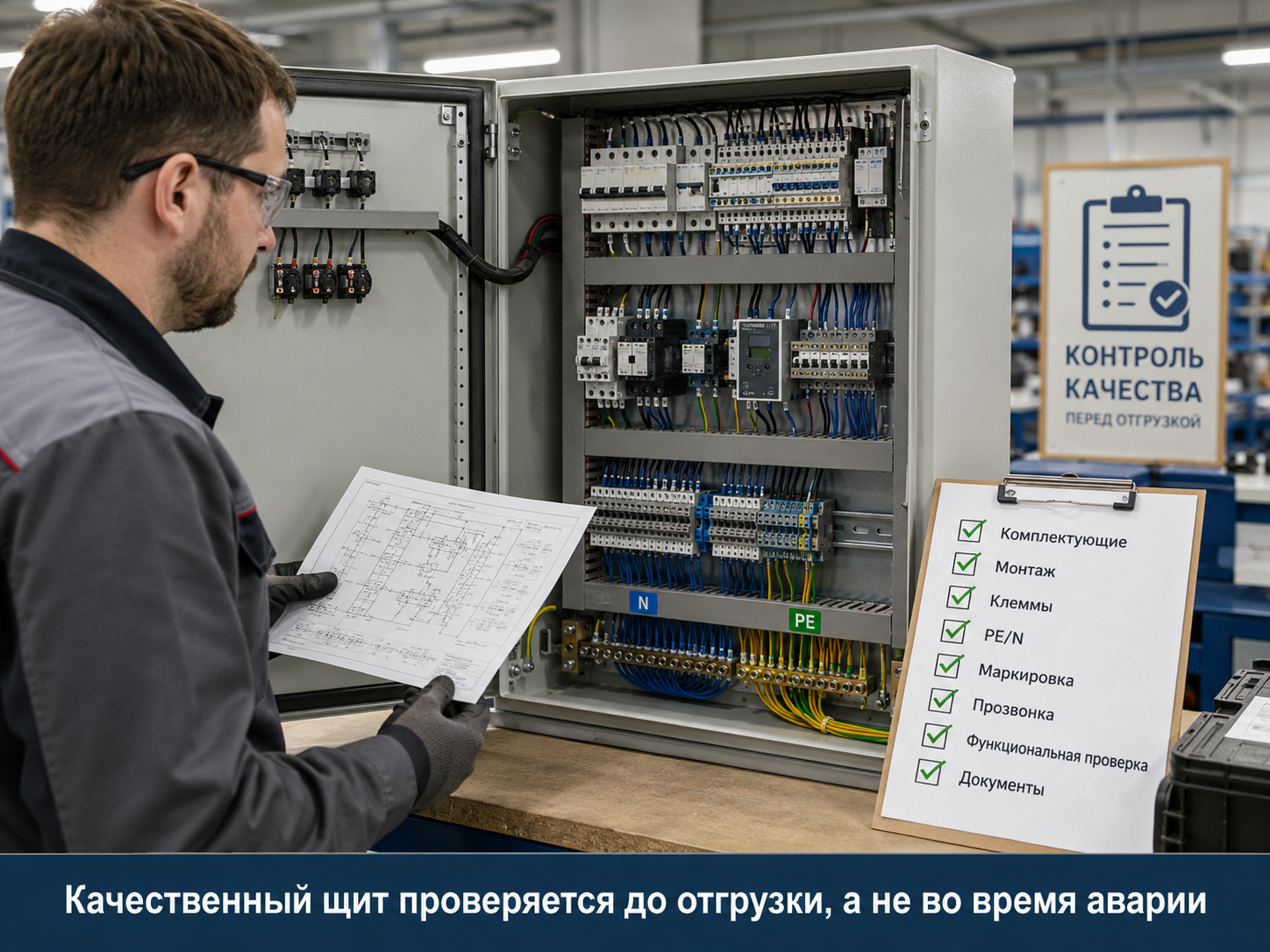

Испытания и проверки перед отгрузкой

Финальная проверка зависит от типа щита, требований проекта и уровня ответственности объекта. Для простого распределительного щита набор проверок будет одним, для НКУ или шкафа управления технологическим оборудованием — шире. Но смысл одинаковый: до отгрузки нужно убедиться, что изделие собрано правильно, безопасно и готово к монтажу.

В рамках производственного контроля обычно выполняют визуальный осмотр, проверку комплектности, проверку маркировки, контроль соединений, прозвонку цепей, проверку защитной цепи, измерение сопротивления изоляции при необходимости, функциональные испытания цепей управления и подготовку документации. Для конкретного изделия перечень проверок должен определяться проектом, нормативными требованиями и программой испытаний.

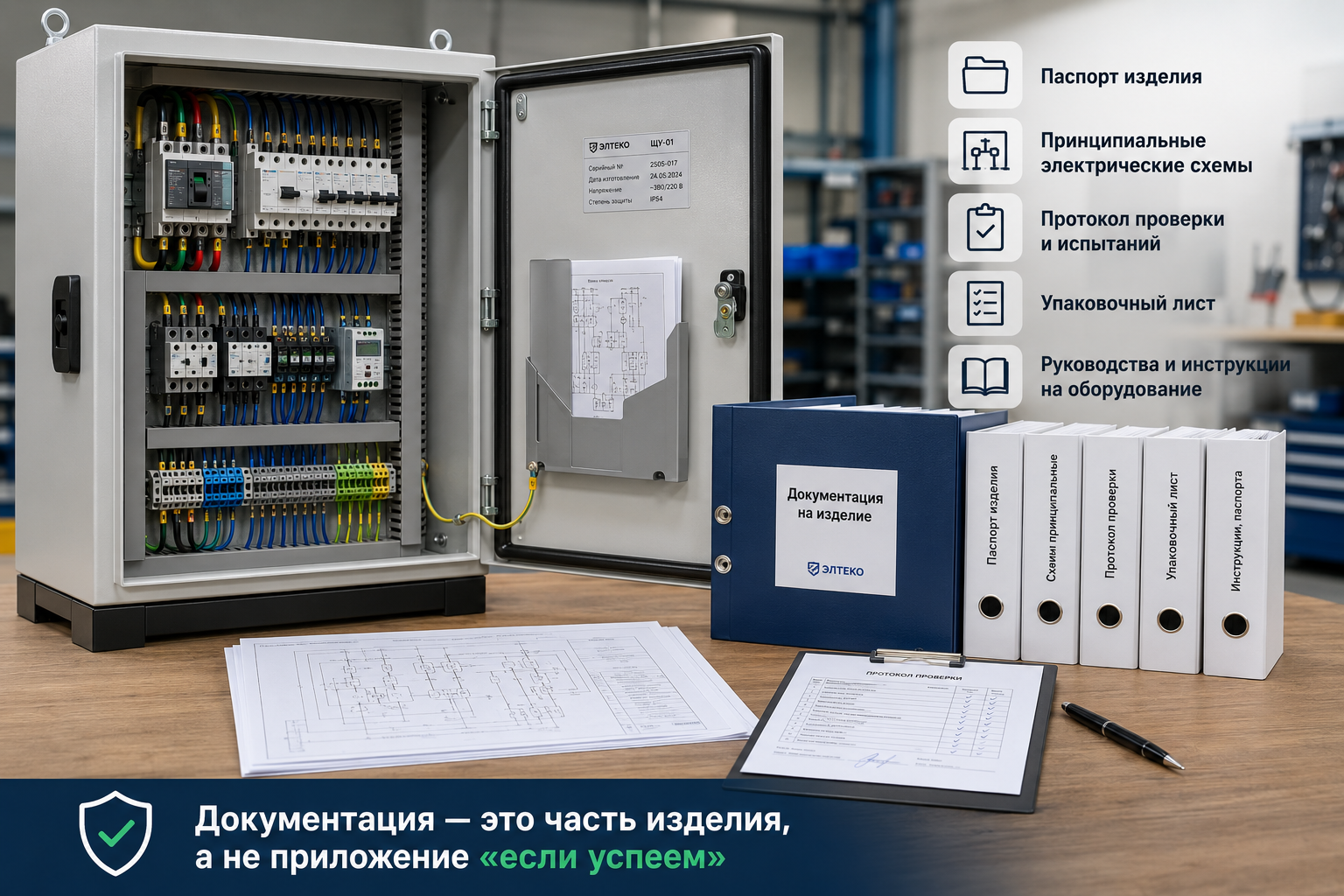

Что входит в комплект документов

Готовый щит без документации — это как автомобиль без приборной панели: вроде можно ехать, но лучше не надо. Документы нужны не только для архива. По ним щит подключают, обслуживают, диагностируют, модернизируют и передают эксплуатационной службе.

Состав комплекта зависит от типа изделия и требований договора. Для простого щита достаточно схемы, паспорта и спецификации. Для НКУ, шкафов управления и ответственных объектов могут понадобиться протоколы испытаний, программа и методика проверки, кабельные журналы, таблицы сигналов, инструкции, сертификаты и паспорта на ключевые аппараты.

·         Паспорт изделия или формуляр.

·         Однолинейная и принципиальная схема в актуальной редакции.

·         Схема внешних подключений и клеммный план.

·         Спецификация установленного оборудования.

·         Компоновочный чертеж или фотофиксация при необходимости.

·         Протоколы проверок и испытаний, если они предусмотрены договором или объектом.

·         Инструкции на установленное оборудование, настройки реле, ПЧ, контроллеров, счетчиков.

·         Маркировочные таблицы, перечень сигналов, таблица Modbus или I/O-лист для шкафов АСУ ТП.

·         Упаковочный лист и рекомендации по транспортировке/хранению.

Практический блок: чек-лист заказчика при приемке щита

Заказчику не всегда нужно повторять весь заводской контроль. Но базово проверить качество собранного щита при приемке можно и нужно. Это особенно важно, если изделие дорогое, объект ответственный, а монтаж будет выполняться в сжатые сроки.

Ниже — практический чек-лист, который помогает быстро понять, что перед вами не просто «ящик с автоматами», а изделие, которое действительно собирали по схеме и проверяли перед отгрузкой.

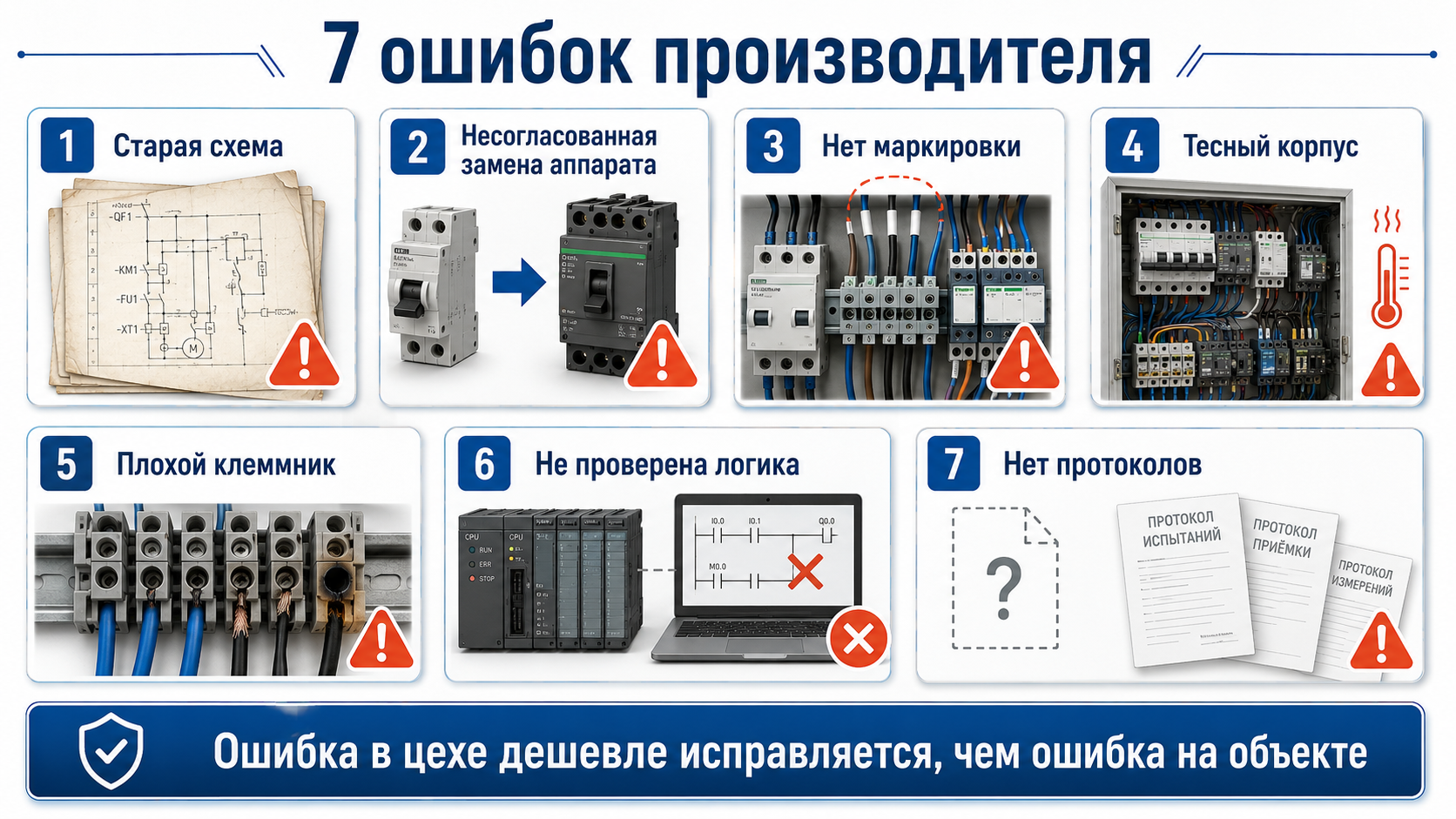

Типичные ошибки при сборке электрощитов по схеме

1.    Собирать по устаревшей редакции схемы. На объекте уже согласовали изменения, а производство использует старый файл. В итоге щит «правильный», но не для этого объекта.

2.    Заменять аппараты без инженерного согласования. Аналог должен соответствовать не только номиналу, но и характеристикам, отключающей способности, габаритам, аксессуарам и условиям применения.

3.    Не проверять клеммный ряд. Ошибки в клеммах чаще всего всплывают на объекте, когда кабель уже заведен, монтажники ждут, а оборудование «почему-то не видит сигнал».

4.    Экономить место в корпусе. Щит может закрыться в цехе, но на объекте в него еще должны зайти реальные кабели. И желательно так, чтобы их можно было обслуживать.

5.    Игнорировать тепловой режим. Плотная компоновка, частотные преобразователи, блоки питания и мощные контакторы без учета нагрева — прямой путь к сокращению ресурса.

6.    Не фиксировать настройки аппаратов. Реле, ПЧ, контроллеры, счетчики и защитные устройства должны иметь задокументированные настройки, иначе при эксплуатации начинается угадывание.

7.    Считать визуальную аккуратность достаточной проверкой. Красивый щит может быть собран неправильно. Проверка должна включать соответствие схеме, цепи, защиту, маркировку и функциональность.

Что отличает качественного производителя электрощитов

Хороший производитель отличается не тем, что обещает «соберем быстро и недорого». Быстро и недорого можно собрать даже ошибку. Качественный производитель умеет читать схему, задавать вопросы, предлагать технически корректные решения, фиксировать изменения и проверять готовое изделие до того, как оно уедет на объект.

Для заказчика это означает меньше сюрпризов на монтаже, меньше простоев при ПНР и меньше вопросов от эксплуатационной службы. Щит должен быть понятен не только сборщику, который его сделал, но и человеку, который откроет его через год для диагностики.

·         Производитель анализирует документацию до расчета и производства, а не после возникновения проблем.

·         Замену комплектующих согласовывает письменно и объясняет технические последствия.

·         Соблюдает культуру маркировки, опрессовки, трассировки и клеммных подключений.

·         Проверяет щит по схеме и фиксирует результаты контроля.

·         Учитывает монтаж и обслуживание: ввод кабелей, доступ, резерв места, понятность документации.

·         Предоставляет комплект документов и не превращает схему в «тайное знание цеха».

·         Может работать не только с распределительными щитами, но и с НКУ, шкафами управления и АСУ ТП.

Примеры применения

Советы профессионалов

·         Перед заказом щита передавайте производителю не только схему, но и назначение объекта, условия монтажа, требования к кабельным вводам и будущему обслуживанию.

·         Фиксируйте редакцию документации. В названии файла «финал_точно_последний_2» инженерная магия обычно не работает.

·         Согласовывайте аналоги комплектующих заранее. Особенно это касается вводных аппаратов, автоматов, УЗИП, ПЧ, ПЛК, счетчиков, ТТ и клемм.

·         Просите фото ключевых этапов сборки для сложных щитов: компоновка, силовая часть, клеммы, дверь, готовое изделие.

·         Закладывайте резерв места. Щит без резерва — это как шкаф без свободной полки: сегодня красиво, завтра неудобно.

·         Для шкафов управления обязательно согласовывайте алгоритм работы, список сигналов и формат внешних подключений.

·         На приемке проверяйте не только внешний вид, но и документы: схема должна соответствовать фактически собранному щиту.

FAQ: частые вопросы

Можно ли собрать электрощит только по однолинейной схеме?

Для простого распределительного щита иногда можно, если схема содержит достаточно данных. Для шкафа управления, АВР, учета, НКУ или объекта с автоматикой одной однолинейной схемы обычно недостаточно: нужны принципиальные схемы, клеммы, спецификация и требования к логике работы.

Кто отвечает за ошибки в схеме?

Зависит от договора и состава работ. Если производитель выполняет только сборку по предоставленной документации, ответственность за проектные решения обычно лежит на разработчике схемы. Но профессиональный производитель должен выявлять очевидные несоответствия и задавать вопросы до сборки.

Можно ли заменить аппараты на аналоги?

Можно, но только после технической проверки и согласования. Аналог должен совпадать не только по номиналу, но и по назначению, характеристикам, отключающей способности, аксессуарам, габаритам и условиям эксплуатации.

Что важнее: аккуратная укладка проводов или проверка цепей?

Нужно и то и другое. Аккуратный монтаж облегчает обслуживание, но сам по себе не гарантирует правильной логики. Цепи нужно проверять по схеме и режимам работы.

Нужен ли протокол проверки для каждого щита?

Для ответственных объектов, НКУ, шкафов управления и изделий по договору — да, это правильная практика. Для простых щитов состав документов может быть меньше, но внутренняя проверка производителя все равно должна выполняться.

Что делать, если при приемке нашли несоответствие?

Зафиксировать замечание, сверить с документацией и договором, согласовать корректировку. Важно не исправлять щит «на коленке» без понимания схемы, особенно если речь о силовых цепях, PE/N, АВР или автоматике.

Заключение: щит должен быть проверен до объекта

Сборка электрощита по схеме — это не механическое размещение аппаратов в корпусе. Это инженерная работа, где нужно проверить документацию, комплектующие, компоновку, силовые цепи, управление, маркировку, защитные соединения, испытания и комплектность.

Для заказчика качественная проверка производителя означает меньше рисков на монтаже, меньше простоев при ПНР и понятную эксплуатацию. Для производителя — это репутация, которую нельзя заменить красивой фотографией щита в открытой двери.
