RS-485 и Modbus RTU в шкафах управления: зачем нужны

Современный шкаф управления - это уже не просто набор автоматов, контакторов и лампочек на двери. Внутри него все чаще живет связь: ПЛК опрашивает частотные преобразователи, счетчики передают значения энергии, реле защиты сообщает причину аварии, панель оператора показывает состояние оборудования, а диспетчеризация собирает архивы. И один из самых распространенных способов организовать такой обмен - связка RS-485 + Modbus RTU.

Если сказать коротко: RS-485 - это “дорога”, а Modbus RTU - “язык”, на котором устройства по этой дороге разговаривают. Дорога может быть длинной и помехоустойчивой, язык - простым и понятным для множества приборов. Именно поэтому Modbus RTU до сих пор встречается в насосных станциях, котельных, вентиляционных установках, узлах учета, водоочистке, дозировании, зерносушильных комплексах и других объектах, где надежность важнее модной вывески на протоколе.

Но у этой простоты есть цена: RS-485 не прощает хаоса в кабеле, звездочек “как в елочной гирлянде”, конфликтов адресов и настройки “на глазок”. Неправильно собранная шина может работать два дня идеально, а потом внезапно начать сыпать ошибками ровно в тот момент, когда объект уже сдан, заказчик недоволен, а инженер мечтает о тишине.

Что такое RS-485

RS-485 - это промышленный последовательный интерфейс для передачи цифровых сигналов по дифференциальной линии. Он описывает электрический уровень связи: какие сигналы передаются по паре проводников, как приемник отличает логические состояния, как несколько устройств могут быть подключены к одной линии.

Ключевой момент: RS-485 сам по себе не говорит, что именно означает переданное число. Он не знает, где температура, где ток двигателя, где авария насоса. Это как телефонная линия: она передает звук, но смысл разговора зависит от языка собеседников.

Главные особенности RS-485:

·         дифференциальная передача по паре проводников A/B, за счет чего линия лучше переносит промышленные помехи;

·         возможность подключать несколько устройств к одной магистрали;

·         работа на значительных расстояниях при правильно выбранной скорости, кабеле и топологии;

·         простая аппаратная реализация, поэтому интерфейс часто есть у счетчиков, ПЧ, контроллеров, терморегуляторов и реле защиты;

·         требовательность к монтажной дисциплине: топология, оконечные резисторы, экран, общий провод, заземление, гальваническая развязка - все это не декоративные элементы, а условия нормальной связи.

Что такое Modbus RTU

Modbus RTU - это протокол обмена данными, который очень часто работает поверх RS-485. Он определяет, как ведущее устройство обращается к ведомому, какой адрес у прибора, какую функцию нужно выполнить, какие регистры прочитать или записать, как проверить целостность кадра по CRC.

В классической терминологии Modbus RTU использует схему master/slave: один ведущий узел опрашивает ведомые устройства. В современных текстах все чаще встречаются термины client/server, но в документации многих приборов до сих пор пишут “master” и “slave”. В шкафах управления ведущим обычно выступает ПЛК, HMI-панель, контроллер диспетчеризации или шлюз, а ведомыми - частотные преобразователи, счетчики, реле, датчики и модули ввода-вывода.

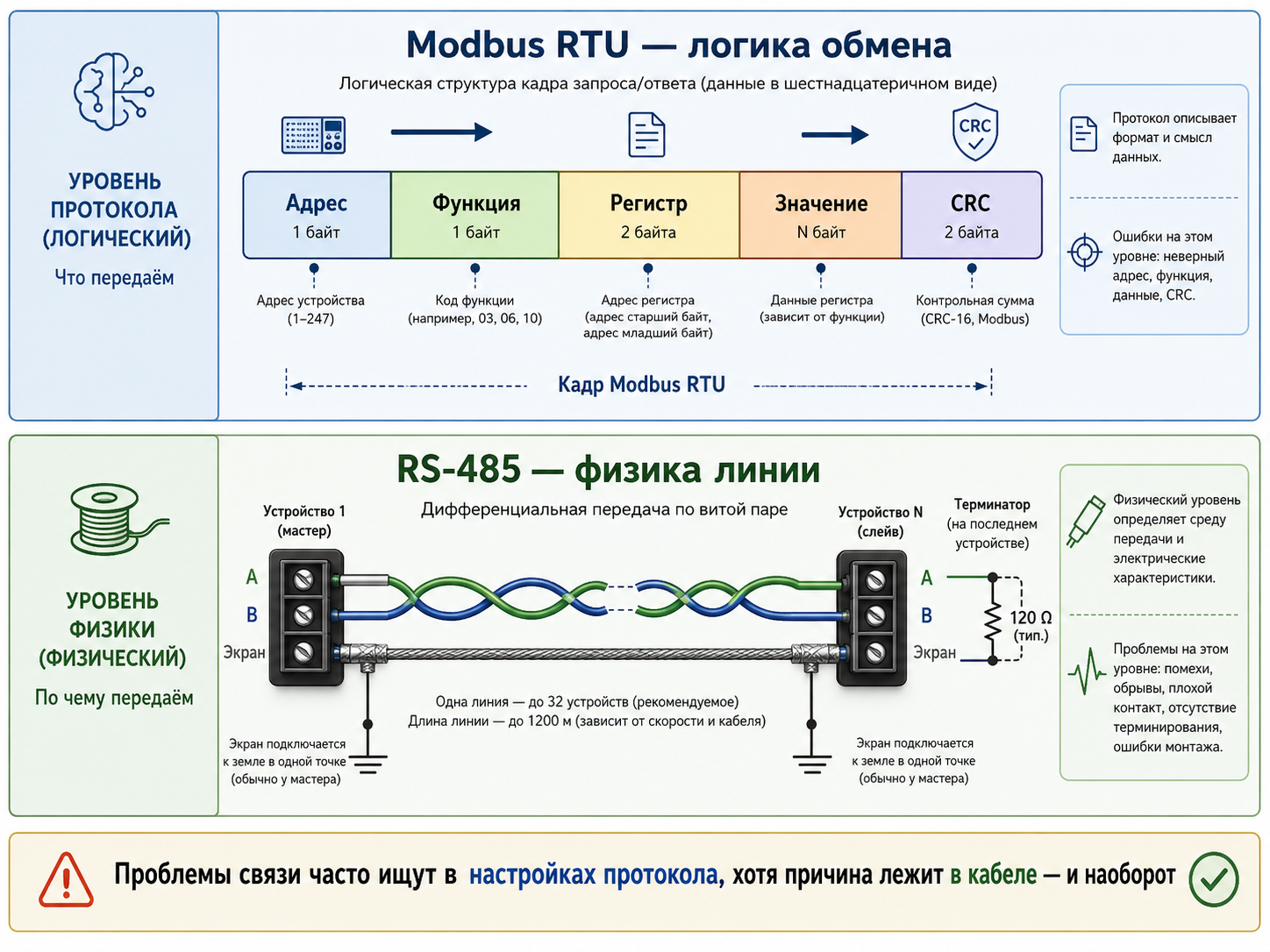

Стандартный обмен выглядит так: ведущий отправляет запрос прибору с конкретным адресом, прибор отвечает данными или кодом ошибки. Остальные участники линии молчат. Получается не шумный рынок, а очередь к одному окну: каждый отвечает только тогда, когда его вызвали.

Зачем RS-485 и Modbus RTU нужны в шкафах управления

В шкафу управления всегда есть два мира: силовой и информационный. Силовой мир включает автоматы, контакторы, пускатели, УПП, ПЧ, клеммы питания, шины и кабельные линии. Информационный мир - это сигналы состояния, команды, параметры, аварии, уставки, архивы. RS-485 и Modbus RTU помогают собрать информационный мир в понятную систему.

Без связи каждую функцию приходится выводить отдельным проводом: “работа”, “авария”, “пуск”, “стоп”, “частота”, “ток”, “мощность”, “перегрев”, “перегрузка”, “обрыв датчика”. Для простого пуска двигателя этого достаточно. Но когда нужно видеть параметры, менять уставки, вести архивы и передавать данные в SCADA, десятки дискретных и аналоговых проводов превращаются в отдельный проект внутри проекта.

Modbus RTU позволяет по одной линии получить намного больше информации:

·         текущую частоту и ток частотного преобразователя;

·         код аварии привода или устройства плавного пуска;

·         активную и реактивную энергию со счетчика;

·         температуру, давление, уровень, расход от цифровых приборов;

·         состояние входов и выходов удаленного модуля;

·         уставки, режимы, флаги готовности, предупреждения и сервисные параметры.

Именно поэтому в грамотном шкафу управления связь не “добавляют в конце, если останется место”. Ее закладывают на этапе проектирования: выбирают устройства с нужными портами, продумывают клеммный ряд, резервируют место для шлюза, обозначают кабели, формируют карту регистров и сценарий ПНР.

Какие устройства подключают по RS-485 / Modbus RTU

Где Modbus RTU особенно уместен

Modbus RTU хорошо подходит там, где важны простота, совместимость и умеренный объем данных. Это не протокол для сверхбыстрого управления сервоприводами, но отличный инструмент для диагностики, учета, параметрирования и обмена с приборами нижнего уровня.

·         Шкафы управления насосами: обмен с ПЧ, счетчиками, датчиками давления, уровнемерами, реле защиты.

·         Шкафы вентиляции и дымоудаления: чтение аварий, состояний приводов, параметров частотного регулирования.

·         Котельные, ИТП, тепловые пункты: теплосчетчики, регуляторы, насосные группы, датчики температуры и давления.

·         Водоподготовка и очистные сооружения: дозаторы, насосы, расходомеры, анализаторы, локальные панели.

·         Узлы учета электроэнергии: счетчики, анализаторы качества электроэнергии, вводные устройства.

·         Производственные линии: простая интеграция приборов, которые не требуют высокоскоростной синхронизации.

·         Модернизация старых шкафов: добавление диспетчеризации без полной замены всей аппаратной части.

Где лучше не пытаться “все посадить на Modbus”

У Modbus RTU есть сильные стороны, но он не обязан закрывать все задачи промышленной связи. Иногда желание подключить все по одной шине напоминает попытку перевезти станок на легковом прицепе: теоретически можно обсуждать, практически лучше не надо.

·         Для быстрого синхронного движения, сервоприводов и координации осей лучше рассматривать EtherCAT, PROFINET IRT, POWERLINK и другие специализированные решения.

·         Для распределенной безопасности нельзя заменять аппаратные цепи безопасности обычным Modbus-обменом. Безопасность требует специализированных решений и соответствующих стандартов.

·         Для критичных команд аварийного останова желательно предусматривать аппаратные цепи, а цифровой обмен использовать для диагностики и детализации причины.

·         Для больших объемов данных и интеграции с верхним уровнем часто удобнее Modbus TCP, OPC UA, MQTT или протоколы конкретной платформы АСУ ТП.

·         Для датчиков на небольших расстояниях в современных системах может быть удобнее IO-Link, если нужно получать диагностику и параметры каждого датчика.

Теоретическая основа: на чем базируется RS-485 и Modbus RTU

Технически корректная статья о RS-485 и Modbus RTU должна разделять физику линии и протокол обмена. Это важно не только для теории, но и для практики: если ПЛК не видит счетчик, причина может быть и в перепутанных A/B, и в неправильной четности, и в неверном адресе регистра, и в отсутствии паузы между кадрами.

Основные авторитетные источники, на которые стоит опираться при подготовке проектных решений, инструкций и учебных материалов:

·         MODBUS Application Protocol Specification V1.1b3 - описывает прикладной протокол Modbus, формат PDU, функции чтения/записи и модель данных. Источник: Modbus Organization, https://www.modbus.org/file/secure/modbusprotocolspecification.pdf

·         MODBUS over Serial Line Specification and Implementation Guide V1.02 - описывает применение Modbus по последовательной линии, режимы RTU/ASCII, требования к линии, адресации, таймингам и CRC. Источник: Modbus Organization, https://www.modbus.org/file/secure/modbusoverserial.pdf

·         ANSI/TIA/EIA-485-A - стандарт электрических характеристик генераторов и приемников для балансных цифровых многоточечных систем. На практике он является базой для понимания RS-485 как физического интерфейса.

·         Texas Instruments, The RS-485 Design Guide - инженерное руководство по проектированию RS-485-линий, включая вопросы скорости, длины, согласования, смещения и помехоустойчивости. Источник: https://www.ti.com/lit/pdf/slla272

·         Analog Devices, AN-960: RS-485/RS-422 Circuit Implementation Guide - практическое руководство по реализации RS-485/RS-422 в промышленной среде. Источник: https://www.analog.com/en/resources/app-notes/an-960.html

·         Schneider Electric, Wiring of RS485 Communications Networks - практические рекомендации по монтажу RS-485-сетей в промышленной среде, применимые для Modbus Serial Communications. Источник: https://www.se.com/id/en/faqs/FA221785/

·         IEC 61158-1:2023 - обзор и общая концепция промышленных сетей fieldbus, их структуры и связи с моделью OSI. Источник: IEC Webstore, https://webstore.iec.ch/en/publication/66931

Как устроен обмен Modbus RTU

В Modbus RTU каждый прибор имеет адрес. Ведущее устройство формирует запрос: к какому адресу обратиться, какую функцию выполнить, с какого регистра начать, сколько регистров прочитать или какое значение записать. В конце кадра передается CRC - контрольная сумма, по которой принимающая сторона понимает, не повредились ли данные в линии.

Важные элементы обмена:

·         адрес устройства - обычно от 1 до 247;

·         код функции - например, чтение дискретных входов, чтение holding registers, запись одного или нескольких регистров;

·         номер регистра - адрес нужного параметра в карте устройства;

·         тип данных - целое число, signed/unsigned, float, два регистра, порядок байт и слов;

·         скорость, четность, стоп-биты - параметры последовательного порта, которые должны совпадать у всех участников линии;

·         тайм-аут ответа и пауза между кадрами - настройки, которые влияют на стабильность опроса.

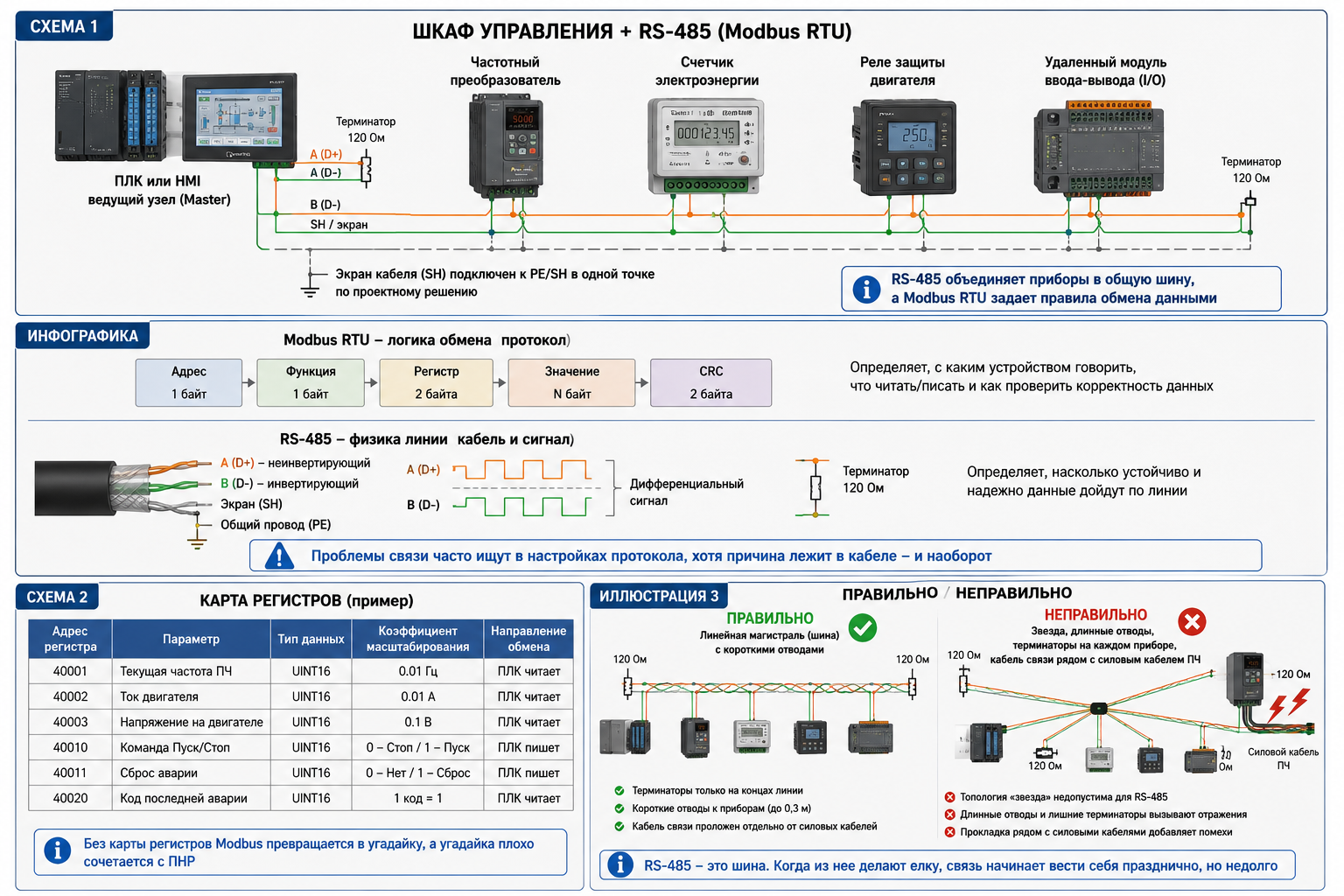

Типовая архитектура связи в шкафу управления

В промышленном шкафу связь обычно строится по одной из нескольких схем.

1. ПЛК как ведущий узел, приборы как ведомые. Это самый понятный вариант: ПЛК собирает данные с ПЧ, счетчиков и модулей, обрабатывает алгоритм, выводит информацию на HMI и передает ее дальше в SCADA.

2. HMI-панель как ведущий узел. Подходит для простых шкафов без полноценного ПЛК, где панель напрямую читает параметры приборов и показывает оператору состояние. Важно не перегружать панель логикой, если объект требует надежных автоматических алгоритмов.

3. Шлюз Modbus RTU - Modbus TCP или Ethernet. Применяется, когда приборы находятся на RS-485, а верхний уровень работает по Ethernet. Шлюз делает данные доступными для SCADA, диспетчеризации или системы учета.

4. Несколько независимых шин. В сложных шкафах бывает разумно разделить связь: отдельная линия для приводов, отдельная для счетчиков, отдельная для удаленных модулей. Это упрощает диагностику и снижает риск, что один проблемный прибор “положит” весь обмен.

Правила монтажа RS-485 в шкафу и на объекте

Большинство проблем Modbus RTU начинается не в протоколе, а в кабеле. На бумаге все красиво: адреса назначены, регистры есть, ПЛК настроен. На объекте связь плавает, приводы пропадают, счетчик отвечает через раз, а инженер начинает подозревать все приборы сразу. Часто причина проще: топология, экран, терминаторы, помехи или плохой контакт.

Основные правила:

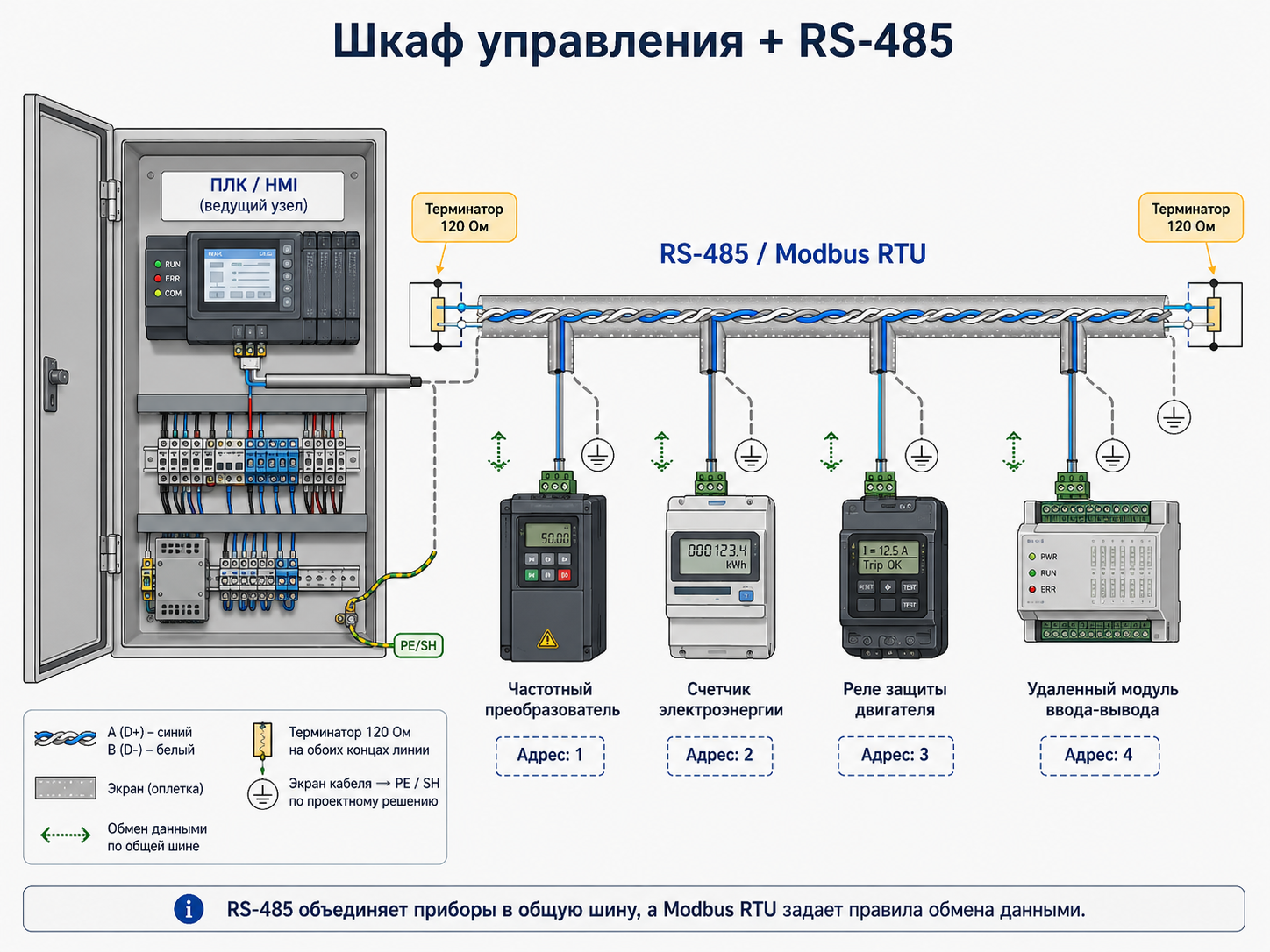

·         Использовать линейную магистраль, а не звезду. RS-485 любит “шину”, а не ветвление во все стороны.

·         Ставить оконечные резисторы только на концах линии, если они нужны по скорости и длине линии. Типовое значение часто близко к волновому сопротивлению кабеля, например 120 Ом, но проектное решение нужно сверять с документацией.

·         Минимизировать ответвления от магистрали к приборам. Чем длиннее “хвосты”, тем выше вероятность отражений и ошибок.

·         Использовать витую пару, желательно экранированную, особенно рядом с частотными преобразователями и силовыми кабелями.

·         Разносить линии связи и силовые цепи. Кабель RS-485 не должен жить в одном пучке с выходом ПЧ на двигатель.

·         Продумывать заземление экрана и общий провод. Слепое заземление “где удобно” может создать токи по экрану, а полный отказ от экрана - ухудшить помехоустойчивость.

·         Использовать гальваническую развязку там, где есть длинные линии, разные щиты, разные контуры заземления или высокий уровень помех.

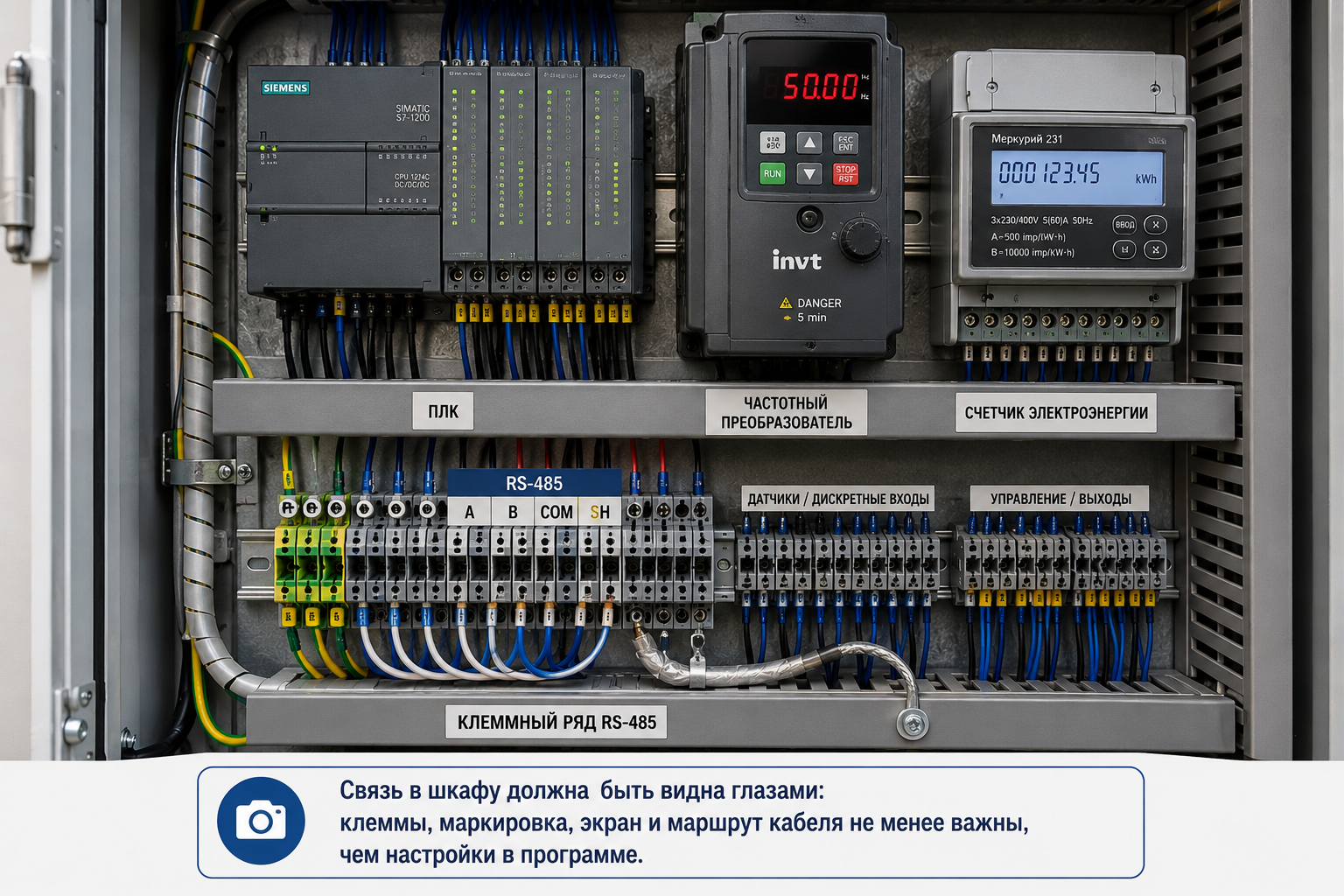

·         Закладывать клеммы, маркировку, резерв и место для диагностики. Хороший шкаф должен быть понятен не только тому, кто его собирал в пятницу вечером.

RS-485 и частотные преобразователи: полезная связка, но не без нюансов

Частотные преобразователи - одни из самых частых устройств, которые подключают к шкафу по Modbus RTU. Это удобно: можно читать ток двигателя, частоту, мощность, состояние, аварии, управлять заданием скорости и пуском. Но рядом с ПЧ всегда есть источник электромагнитных помех, особенно на выходе к двигателю. Поэтому для связи с приводами важны правильная прокладка, экран, заземление, развязка и аккуратная настройка порта.

Для насосных и вентиляционных шкафов часто применяют комбинированный подход:

·         критичные сигналы “Авария”, “Готовность”, “Разрешение пуска” могут оставаться аппаратными;

·         задание скорости и параметры диагностики передаются по Modbus RTU;

·         на HMI выводится не просто “привод авария”, а конкретный код и расшифровка;

·         в SCADA уходит архив частоты, тока, давления, состояния и аварий.

Такой подход надежнее, чем крайности: или вести все только проводами, теряя диагностику, или доверить Modbus абсолютно все, включая то, что должно быть выполнено аппаратно.

Как проектировать Modbus RTU в шкафу управления

Хорошая Modbus-сеть начинается не с подключения ноутбука, а с нормальной инженерной подготовки. Ниже - практический порядок, который помогает избежать большинства проблем на ПНР.

1.    Составить перечень устройств с интерфейсом RS-485 / Modbus RTU: модель, порт, скорость, адрес, питание, наличие развязки.

2.    Определить ведущий узел: ПЛК, HMI, шлюз или контроллер диспетчеризации.

3.    Разделить устройства по линиям, если их много или они находятся в разных шкафах/зонах объекта.

4.    Подготовить адресный план: каждому прибору - уникальный Modbus-адрес, без “потом поменяем на объекте”.

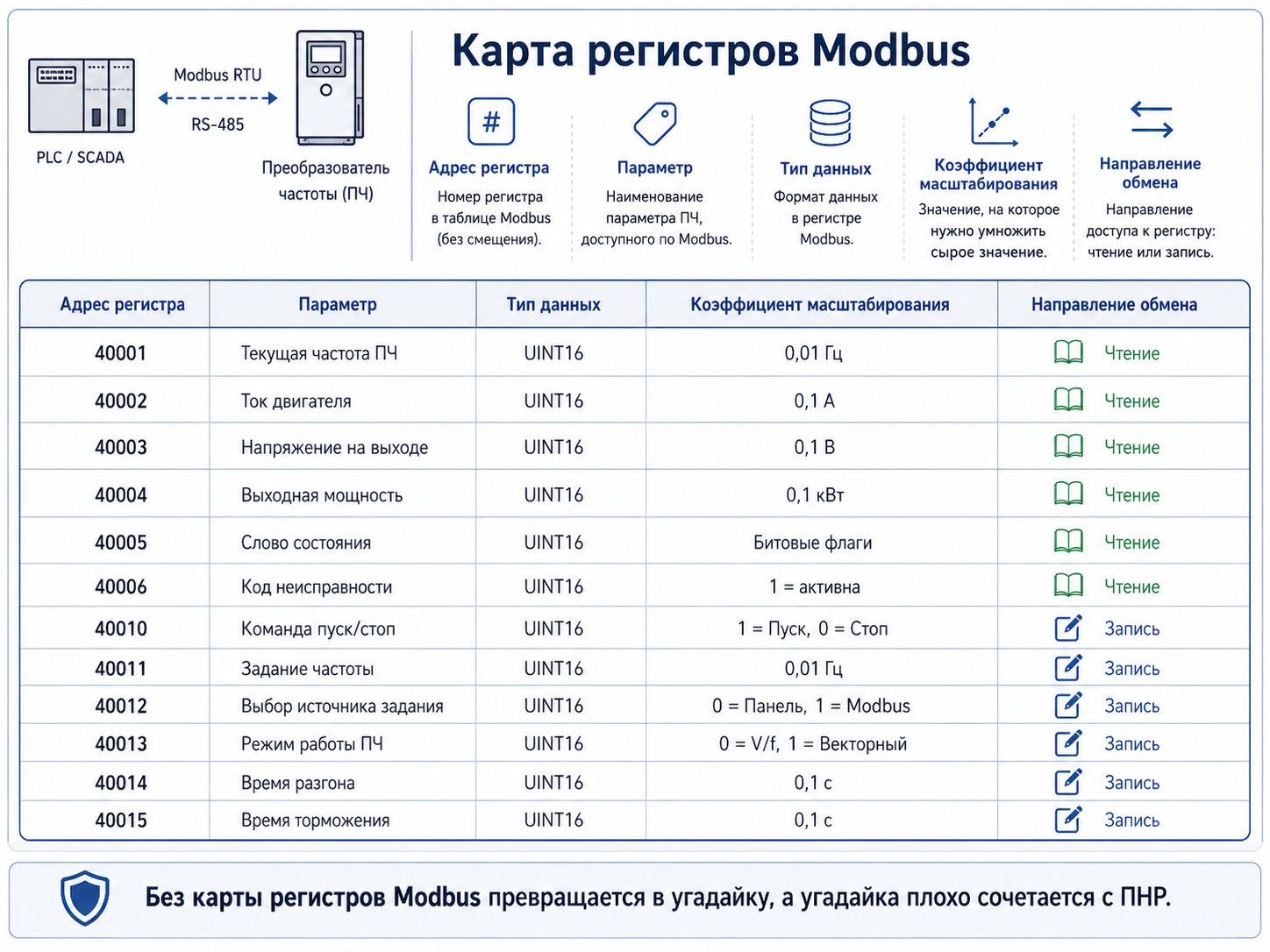

5.    Запросить и проверить карты регистров производителей.

6.    Определить параметры порта: скорость, четность, стоп-биты, формат данных.

7.    Заложить кабель, клеммы, экран, SH/PE, общий провод, терминаторы, устройства развязки и защиты от перенапряжений при необходимости.

8.    Описать алгоритм опроса: какие параметры читаются часто, какие редко, какие используются для аварий, какие только для диагностики.

9.    Предусмотреть реакции на потерю связи: авария, предупреждение, переход в ручной режим, останов, сохранение последнего значения - в зависимости от технологии.

10.  Подготовить чек-лист ПНР: адреса, настройки порта, тест каждого прибора, протокол проверки связи, резервная копия параметров.

Типовые ошибки при RS-485 и Modbus RTU

Ошибки в Modbus бывают коварными: сегодня связь есть, завтра нет, а послезавтра она появляется после перезагрузки. Ниже - список проблем, которые регулярно встречаются в шкафах управления и на объектах.

ПНР: что проверять перед сдачей шкафа

Пусконаладка RS-485 / Modbus RTU - это не просто “пингануть один прибор”. В идеале проверяется вся цепочка: физическая линия, настройки, данные, реакция алгоритма и отображение на HMI/SCADA.

·         Проверить схему и фактическую прокладку: где начало и конец линии, где терминаторы, как подключен экран.

·         Проверить адреса устройств и параметры портов.

·         Проверить обмен с каждым прибором отдельно, затем со всей линией.

·         Сверить значения регистров с фактическими показаниями на приборе.

·         Проверить масштабирование: например, ток 12,3 А не должен внезапно превратиться в 1230 А или 0,123 А.

·         Проверить запись уставок и команд там, где это предусмотрено проектом.

·         Проверить реакцию на отключение одного прибора от шины.

·         Проверить журнал аварий: потеря связи должна быть видна оператору, а не жить тихо в глубине программы.

·         Сохранить параметры устройств, проект ПЛК/HMI и итоговую карту регистров в комплект документации.

Примеры применения

Пример 1. Шкаф управления двумя насосами с частотным регулированием. ПЛК по Modbus RTU читает с ПЧ ток, частоту, состояние и код аварии. Задание частоты формируется по давлению. На HMI оператор видит не только “насос работает”, но и текущий ток, частоту, наработку и причину остановки. Аппаратные цепи блокировок при этом остаются отдельными.

Пример 2. Вводно-распределительный щит с учетом электроэнергии. Счетчик или анализатор сети подключен по RS-485 к шлюзу. Данные о напряжении, токе, мощности и энергии передаются в систему диспетчеризации. Для энергетика это не роскошь, а возможность видеть нагрузку и не угадывать по косвенным признакам, что происходит на вводе.

Пример 3. Шкаф вентиляции. Контроллер обменивается с ПЧ вентилятора, температурным регулятором и модулем дискретных входов. По Modbus RTU передаются параметры работы, аварии и уставки. Оператор получает понятную картину процесса, а сервисный инженер - точки диагностики.

Пример 4. Модернизация существующего объекта. Старые приборы с RS-485 можно подключить через шлюз к новой SCADA без полной замены силовой части. Но перед этим нужно проверить совместимость, документацию, скорость обмена и качество существующей кабельной линии.

Безопасность и надежность: что важно помнить

Modbus RTU исторически создавался для простого промышленного обмена. Он не содержит встроенной криптографической защиты, а в классической RTU-сети безопасность в значительной степени обеспечивается физическим доступом, архитектурой и настройками системы. Поэтому при выводе данных через шлюзы в Ethernet, SCADA или удаленный доступ нужно отдельно думать о сегментации сети, правах доступа, журналировании и защите каналов.

Второй важный момент - связь не заменяет электрическую безопасность. Защита людей, оборудования, двигателей и пожарная безопасность должны обеспечиваться правильной силовой схемой, аппаратами защиты, заземлением, блокировками и нормативными решениями. Modbus помогает видеть и управлять, но не должен быть единственной “ниточкой”, на которой держится безопасность объекта.

Что указать в ТЗ на шкаф управления с Modbus RTU

Чтобы подрядчик не гадал, а заказчик получил прогнозируемый результат, в техническом задании полезно указать:

·         перечень устройств, которые должны подключаться по RS-485 / Modbus RTU;

·         кто является ведущим устройством: ПЛК, HMI, шлюз, SCADA;

·         требуемые параметры для чтения и записи;

·         нужна ли передача данных на верхний уровень;

·         требования к журналу аварий, трендам, архивам, удаленному мониторингу;

·         требования к аппаратным сигналам, которые не должны зависеть от цифровой связи;

·         условия прокладки кабеля и расстояния между шкафами/приборами;

·         необходимость гальванической развязки, УЗИП для линий связи, отдельного шлюза или нескольких портов;

·         формат документации: схема связи, таблица адресов, карта регистров, инструкция оператора, протокол ПНР.

Как ЭЛТЕКО применяет RS-485 и Modbus RTU в шкафах управления

Для инженерной компании RS-485 и Modbus RTU - не отдельная “галочка” в спецификации, а часть общей архитектуры шкафа. При сборке шкафов управления важно увязать силовую часть, автоматику, клеммные ряды, ПЛК, HMI, кабельные вводы, маркировку, документацию и последующую ПНР.

В проектах шкафов управления и АСУ ТП специалисты ЭЛТЕКО могут предусмотреть:

·         подбор ПЛК, HMI, шлюзов и приборов с поддержкой Modbus RTU;

·         разработку схемы RS-485-линии и клеммного ряда;

·         подключение частотных преобразователей, счетчиков, реле, датчиков и модулей ввода-вывода;

·         подготовку карты регистров и таблицы адресов;

·         настройку обмена в ПЛК/HMI/SCADA;

·         диагностику ошибок связи и проверку на ПНР;

·         модернизацию существующих шкафов с добавлением связи и диспетчеризации.

Такой подход особенно полезен для насосных станций, вентиляционных установок, узлов учета, технологических линий, котельных, систем водоподготовки и промышленных объектов, где просто “включить двигатель” уже мало - нужно понимать, что происходит с оборудованием в реальном времени.

FAQ: частые вопросы по RS-485 и Modbus RTU

Можно ли подключить несколько приборов к одному порту RS-485?

Да, в этом и смысл шины. Но у каждого устройства должен быть уникальный адрес, а линия должна быть собрана по правильной топологии. Количество устройств, длина и скорость зависят от характеристик оборудования, кабеля и условий объекта.

RS-485 и Modbus RTU - это одно и то же?

Нет. RS-485 - физический интерфейс, Modbus RTU - протокол обмена. По RS-485 могут работать разные протоколы, а Modbus имеет разные варианты, включая RTU и TCP.

Почему прибор не отвечает по Modbus?

Причин много: перепутаны A/B, неправильный адрес, разные скорость и четность, нет питания прибора, неверный номер регистра, ошибка в типе данных, плохой контакт, отсутствие общего провода, помехи, неправильная топология или слишком короткий тайм-аут.

Можно ли управлять пуском двигателя только по Modbus?

Технически во многих ПЧ это возможно. Но решение зависит от категории объекта, требований безопасности, алгоритма и последствий отказа связи. Часто критичные разрешения, блокировки и аварии делают аппаратно, а Modbus используют для задания, диагностики и параметров.

Чем Modbus RTU отличается от Modbus TCP?

Modbus RTU обычно работает по последовательной линии, часто RS-485. Modbus TCP работает поверх Ethernet. RTU прост и удобен для приборов нижнего уровня, TCP удобнее для сетевой интеграции и верхнего уровня.

Заключение

RS-485 и Modbus RTU в шкафах управления нужны не “для современности”, а для нормальной диагностики, интеграции и управляемости оборудования. Они помогают подключать приборы без лишних проводов, получать больше данных, быстрее находить аварии, выводить параметры на HMI и передавать информацию в SCADA.

Но промышленная связь работает надежно только тогда, когда ее проектируют как часть системы: с правильной топологией, кабелем, клеммами, адресами, регистрами, настройками, программой ПЛК и проверкой на ПНР. В противном случае Modbus превращается в тот самый “мистический протокол”, который то работает, то нет.
