На современном производстве приборы контроля и автоматика давно перестали быть «дополнительной опцией». Они измеряют состояние процесса, удерживают режим, предупреждают об отклонениях, переводят оборудование в безопасное состояние и оставляют цифровой след каждого важного события. Без этой системы предприятие может продолжать работать — примерно так же, как водитель может ехать ночью без приборной панели. Вопрос только в том, насколько долго и с каким результатом.

Что понимают под средствами контроля и автоматики

Под средствами контроля и автоматики обычно понимают совокупность контрольно-измерительных приборов, программируемых контроллеров, устройств связи, исполнительных механизмов, систем визуализации и защит. В промышленной практике часто используют сокращение КИПиА — контрольно-измерительные приборы и автоматика. Если система объединяет локальные контуры, шкафы управления, панели оператора, серверы и диспетчеризацию, речь уже идёт об АСУ ТП — автоматизированной системе управления технологическим процессом.

Состав системы зависит от задачи. Для небольшого насосного узла достаточно датчика давления, частотного преобразователя и компактного контроллера. Для технологической линии потребуются десятки или сотни сигналов, распределённые шкафы, промышленная сеть, HMI, архив, журнал событий, резервирование и интеграция с верхним уровнем. Масштаб разный, логика одна: получить достоверные данные и превратить их в правильное действие.

·       Средства измерения — датчики температуры, давления, уровня, расхода, положения, вибрации, электрических параметров и качества продукта.

·       Средства обработки — преобразователи сигналов, модули ввода-вывода, реле, регуляторы, ПЛК и промышленные компьютеры.

·       Исполнительные устройства — клапаны, электроприводы, контакторы, частотные преобразователи, нагреватели, насосы и вентиляторы.

·       Человеко-машинный интерфейс — кнопочные посты, панели HMI, SCADA и автоматизированные рабочие места.

·       Инфраструктура данных — промышленные сети, архивы, журналы событий, отчёты и обмен с MES или ERP.

·       Средства защиты — аппаратные блокировки, аварийный останов, независимые защитные цепи и устройства перевода в безопасное состояние.

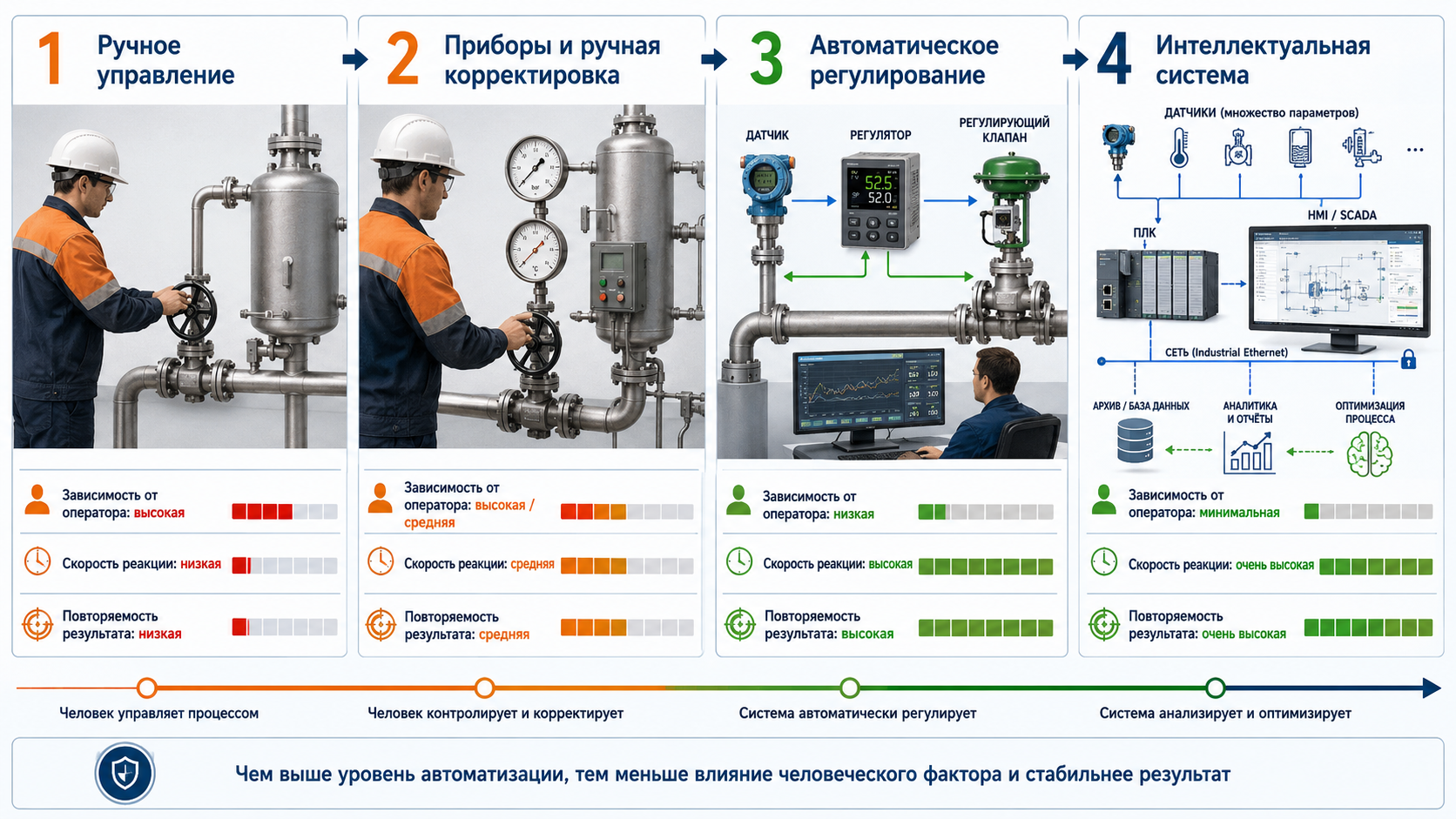

Четыре этапа развития управления производством

Эволюцию производственного управления удобно рассматривать как переход от личного опыта оператора к измеряемому, автоматическому и затем вычислительно оптимизируемому процессу. Это не означает, что старые подходы исчезли полностью: на одном предприятии до сих пор могут соседствовать ручная заслонка, локальный регулятор и современная SCADA. Но каждый следующий этап снижает зависимость результата от субъективных действий и повышает воспроизводимость.

1. Полностью ручное управление

На ранних производствах оператор оценивал процесс по внешним признакам: цвету, звуку, запаху, уровню пены, нагреву корпуса или поведению механизма. Он вручную изменял подачу пара, скорость перемешивания, положение заслонки или время операции. Такой подход мог работать при опытном персонале, но качество зависело от человека, а повторяемость партии оставалась условной.

Главные ограничения ручного управления — позднее обнаружение отклонений, невозможность одновременно следить за большим числом параметров и высокий риск ошибки при усталости или нештатной ситуации.

2. Приборный контроль и полуавтоматика

Появление термометров, манометров, расходомеров и электрических измерительных приборов дало оператору объективные значения. Решение всё ещё принимал человек, но уже не «на глаз». Это резко улучшило наблюдаемость процесса: стало легче замечать отклонения, сравнивать смены и устанавливать рабочие диапазоны.

Однако стрелка на приборе сама клапан не закроет. Если параметр меняется быстро, оператор может не успеть отреагировать. Поэтому следующий логичный шаг — автоматическое регулирование.

3. Автоматическое регулирование

В автоматическом контуре датчик измеряет параметр, регулятор сравнивает его с уставкой, а исполнительный механизм изменяет воздействие на объект. Температура поддерживается клапаном пара или мощностью нагревателя, давление — скоростью насоса, уровень — подачей и отводом жидкости. Оператор задаёт режим и контролирует работу, но не обязан каждую минуту «подкручивать» процесс.

Преимущество автоматического регулирования — устойчивость. При изменении нагрузки система корректирует управляющее воздействие быстрее и точнее, чем человек, особенно если объект инерционный или параметры связаны между собой.

4. Вычислительное, адаптивное и оптимизирующее управление

Современные системы анализируют не один параметр, а множество взаимосвязанных данных: состояние оборудования, качество сырья, энергопотребление, производственный план и ограничения безопасности. Алгоритмы могут менять уставки по этапам рецепта, учитывать динамику объекта, прогнозировать достижение целевого режима и выбирать более экономичную комбинацию оборудования.

На этом уровне автоматика становится не только исполнителем, но и инструментом технологической оптимизации. При этом сложность растёт: требуются качественная исходная информация, корректная модель процесса, дисциплина версий программного обеспечения и специалисты, способные сопровождать систему после ввода в эксплуатацию.

Главные задачи средств контроля и автоматики

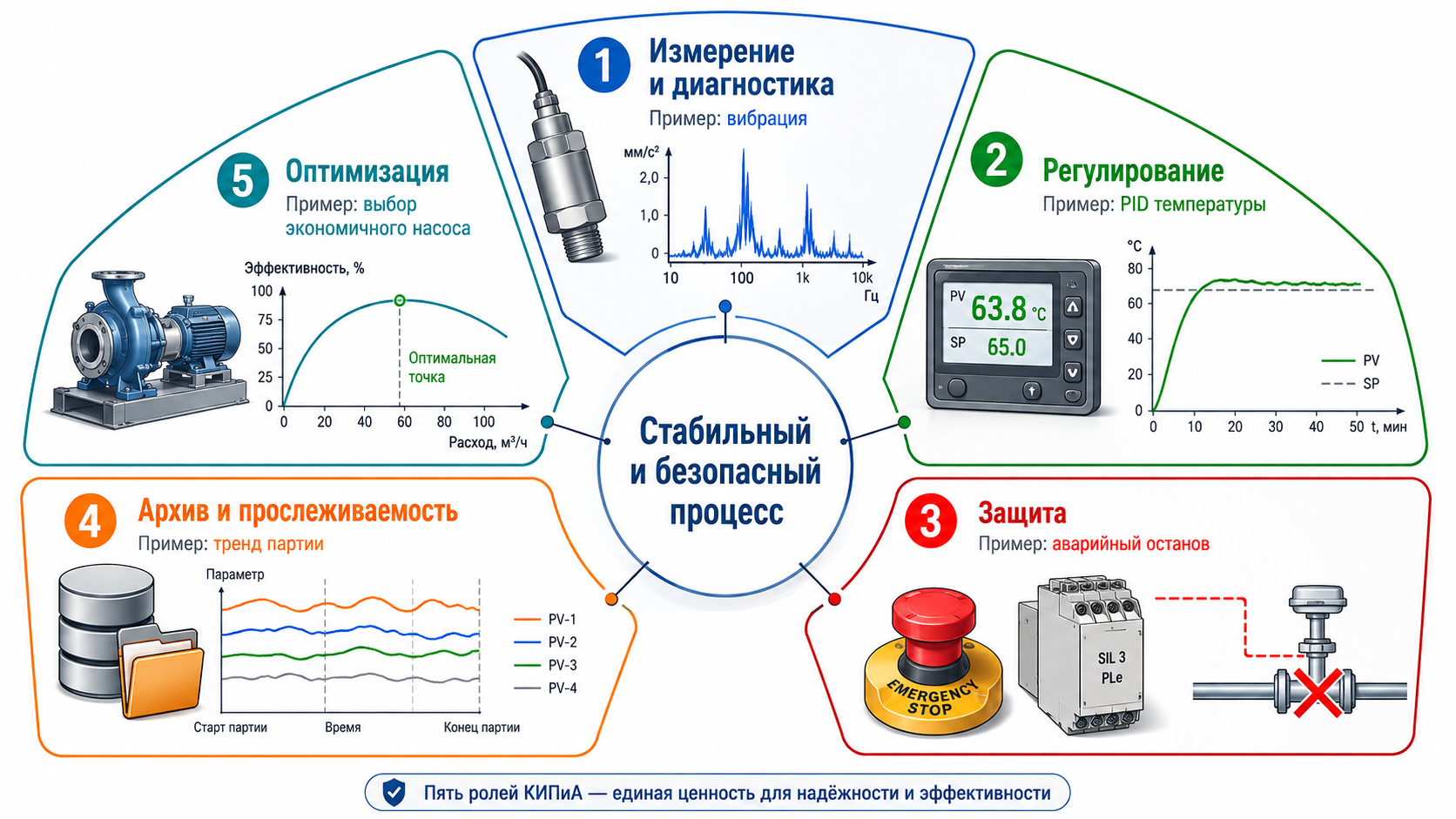

Роль КИПиА удобно раскрывать через пять взаимосвязанных функций. Если одна из них выпадает, система становится неполной: можно измерять без управления, управлять без подтверждения результата или архивировать данные, которым нельзя доверять.

Контроль и диагностика

Датчики постоянно измеряют параметры в критических точках процесса. Контроль нужен не ради красивых цифр на экране, а для раннего обнаружения отклонений. Рост вибрации подшипникового узла, медленное повышение температуры двигателя, падение расхода охлаждающей воды или увеличение времени хода задвижки часто появляются раньше аварии.

·       текущее наблюдение за технологическими параметрами и состоянием оборудования;

·       контроль допустимых диапазонов, скорости изменения и взаимной согласованности сигналов;

·       анализ трендов для планирования технического обслуживания;

·       выявление обрыва датчика, короткого замыкания, потери связи и недостоверного значения;

·       подтверждение фактического выполнения команды: двигатель запущен, клапан открыт, поток появился.

Автоматическое регулирование

Регулирование поддерживает параметр около заданного значения. В простом контуре используется двухпозиционная логика: включить нагрев при снижении температуры и выключить при достижении верхнего порога. Для плавных процессов применяют P-, PI- и PID-регуляторы, каскадные схемы, компенсацию возмущений и ограничения скорости изменения задания.

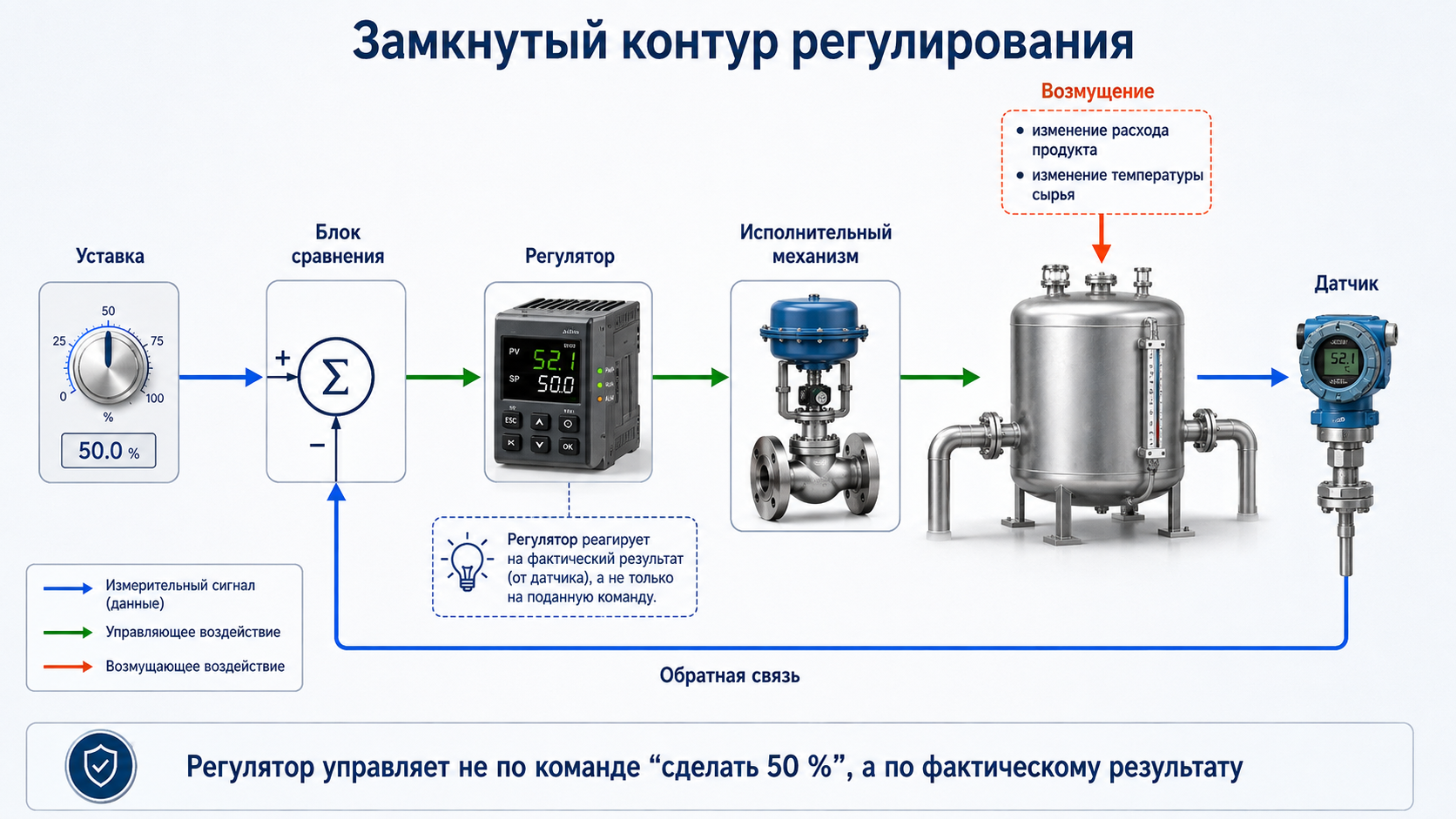

Базовая логика замкнутого контура выглядит так: измеренное значение сравнивается с уставкой, вычисляется ошибка, алгоритм формирует управляющее воздействие, а объект изменяет своё состояние. Затем датчик снова измеряет результат. Именно обратная связь отличает автоматическое регулирование от простой выдачи команды.

Защита и перевод в безопасное состояние

Когда параметр выходит за допустимые пределы, система должна действовать по заранее определённому сценарию. Сначала это может быть предупреждение, затем аварийная сигнализация, ограничение мощности и, наконец, останов оборудования. Для критичных функций применяют аппаратные блокировки и независимые уровни защиты, чтобы отказ одного элемента не превращался в цепную аварию.

·       сигнализация и привлечение внимания оператора;

·       фиксация причины, времени и последовательности событий;

·       блокировка опасной команды или автоматический останов;

·       перевод клапанов, приводов и агрегатов в заранее выбранное безопасное положение;

·       сохранение работы вспомогательных систем, необходимых для охлаждения, вентиляции или отвода продукта.

Архивирование и прослеживаемость

История параметров, журнал сообщений, действия оператора и отчёты по партиям позволяют восстановить картину события. Архив нужен технологу для анализа качества, службе эксплуатации — для диагностики, руководителю — для оценки потерь и производительности. В регулируемых отраслях прослеживаемость становится частью доказательства того, что процесс выполнялся в заданных условиях.

Полезный архив — это не бесконечная запись всех тегов с одинаковым интервалом. Для каждого параметра задают период, изменение по дельте, срок хранения и контекст. Слишком редкая запись скрывает динамику, слишком частая создаёт массив данных, в котором сложно найти смысл.

Оптимизация и поддержка решений

Когда измерения достоверны, базовые контуры настроены, а события архивируются, данные можно использовать для оптимизации. Система выбирает очередность агрегатов по наработке, снижает пиковую нагрузку, корректирует режим по качеству сырья, сравнивает фактическое потребление энергии с выпуском продукции и предупреждает о приближении оборудования к неэффективной зоне.

Здесь важно не перепутать цифровизацию с коллекционированием экранов. Дополнительный график приносит пользу только тогда, когда из него следует конкретное действие: изменить уставку, провести обслуживание, перераспределить нагрузку или уточнить технологический режим.

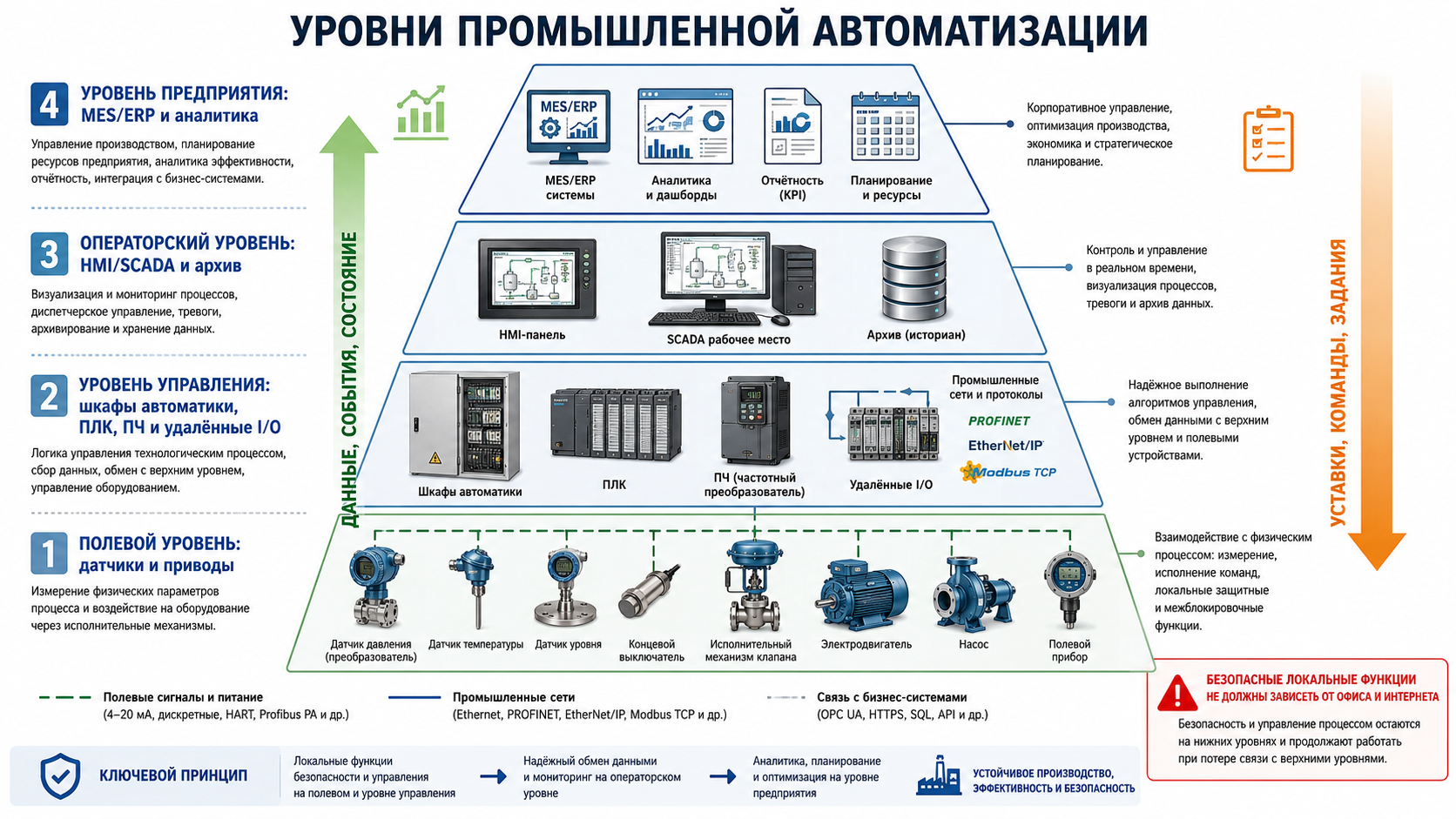

Как устроена современная система автоматизации

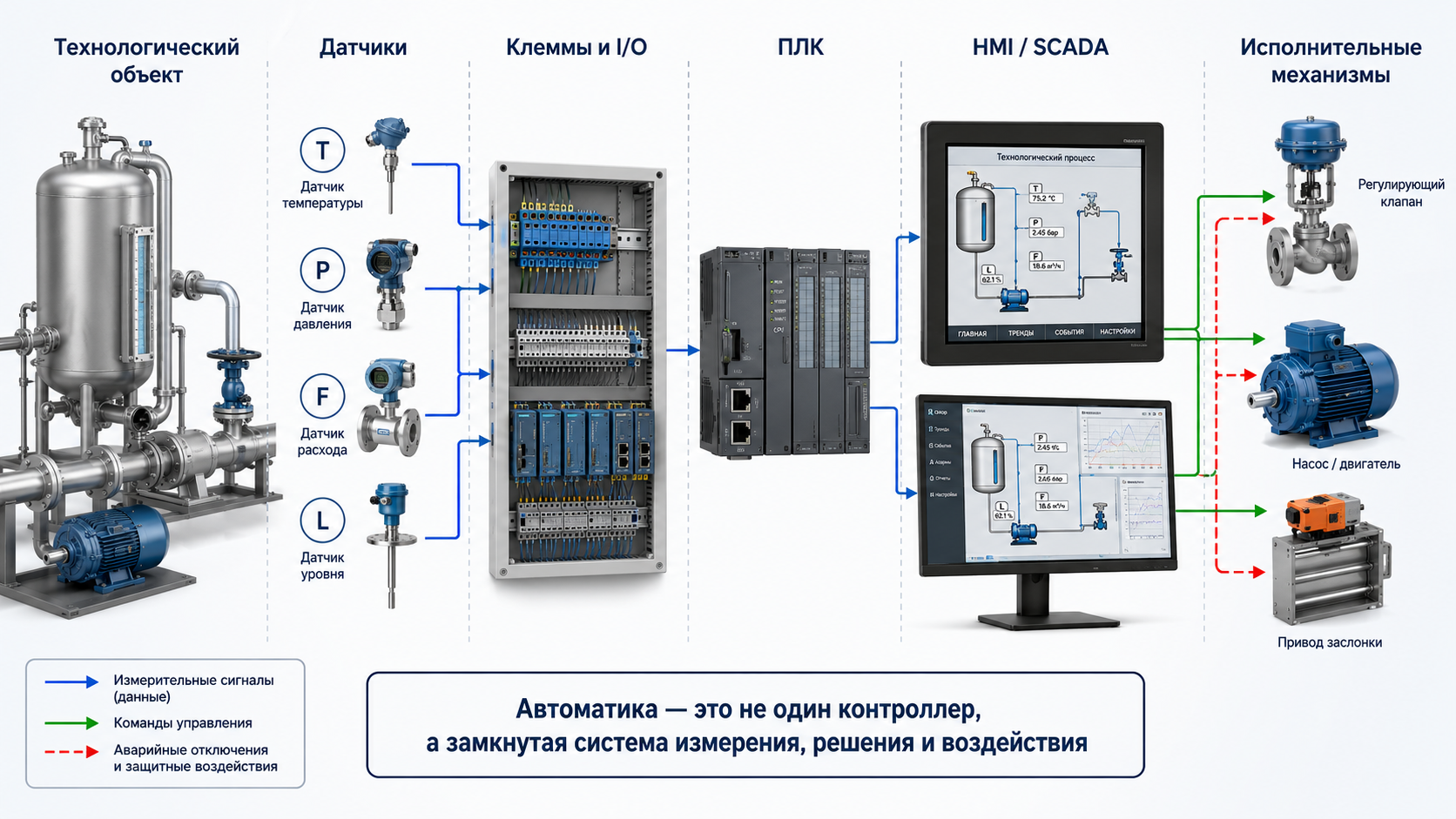

Типовая архитектура строится по уровням. Такое разделение помогает распределить функции, упростить диагностику и не превращать один контроллер в «центр вселенной», от которого зависит всё предприятие.

Полевой уровень

На полевом уровне находятся датчики и исполнительные механизмы. Здесь формируется первичная информация о процессе. Ошибка выбора места установки, диапазона или способа подключения датчика не исправляется красивой мнемосхемой: контроллер будет уверенно обрабатывать неверное значение.

Уровень локального управления

ПЛК, регуляторы, устройства защиты, частотные преобразователи и модули удалённого ввода-вывода выполняют алгоритмы в реальном времени. Критические блокировки должны работать даже при потере связи с верхним уровнем. HMI или SCADA могут быть недоступны, но насос всё равно обязан остановиться при сухом ходе, а нагреватель — отключиться при отказе охлаждения.

Операторский и диспетчерский уровень

Панели оператора и SCADA отображают состояние процесса, позволяют выбирать режим, вводить уставки, подтверждать сообщения, просматривать тренды и формировать отчёты. Хороший интерфейс не копирует электрическую схему и не раскрашивает каждый элемент. Он помогает быстро понять: что работает, что остановлено, где отклонение и какое действие требуется.

Производственный и корпоративный уровень

MES, базы данных, системы учёта и ERP получают агрегированную информацию: выпуск продукции, простои, энергопотребление, состояние заказов и показатели эффективности. Обмен должен быть организован так, чтобы отказ корпоративной сети не нарушал локальное безопасное управление технологией.

Какие параметры контролируют на производстве

Набор измерений определяется физикой процесса и последствиями отказа. Важно контролировать не только основной технологический параметр, но и условия, без которых оборудование не может безопасно работать: наличие охлаждения, давление смазки, положение ограждения, готовность привода, состояние связи и питание цепей управления.

Сигналы и интерфейсы: как данные доходят до контроллера

В промышленной автоматике применяют дискретные сигналы, аналоговые унифицированные сигналы и цифровые протоколы. Дискретный сигнал сообщает состояние «да/нет»: концевик сработал, автомат включён, авария активна. Аналоговый сигнал передаёт непрерывное значение; распространённый вариант — токовая петля 4–20 мА, удобная для протяжённых линий и диагностики обрыва. Цифровая связь передаёт сразу набор параметров и диагностик, но требует корректной топологии, адресации, экранирования и контроля тайм-аутов.

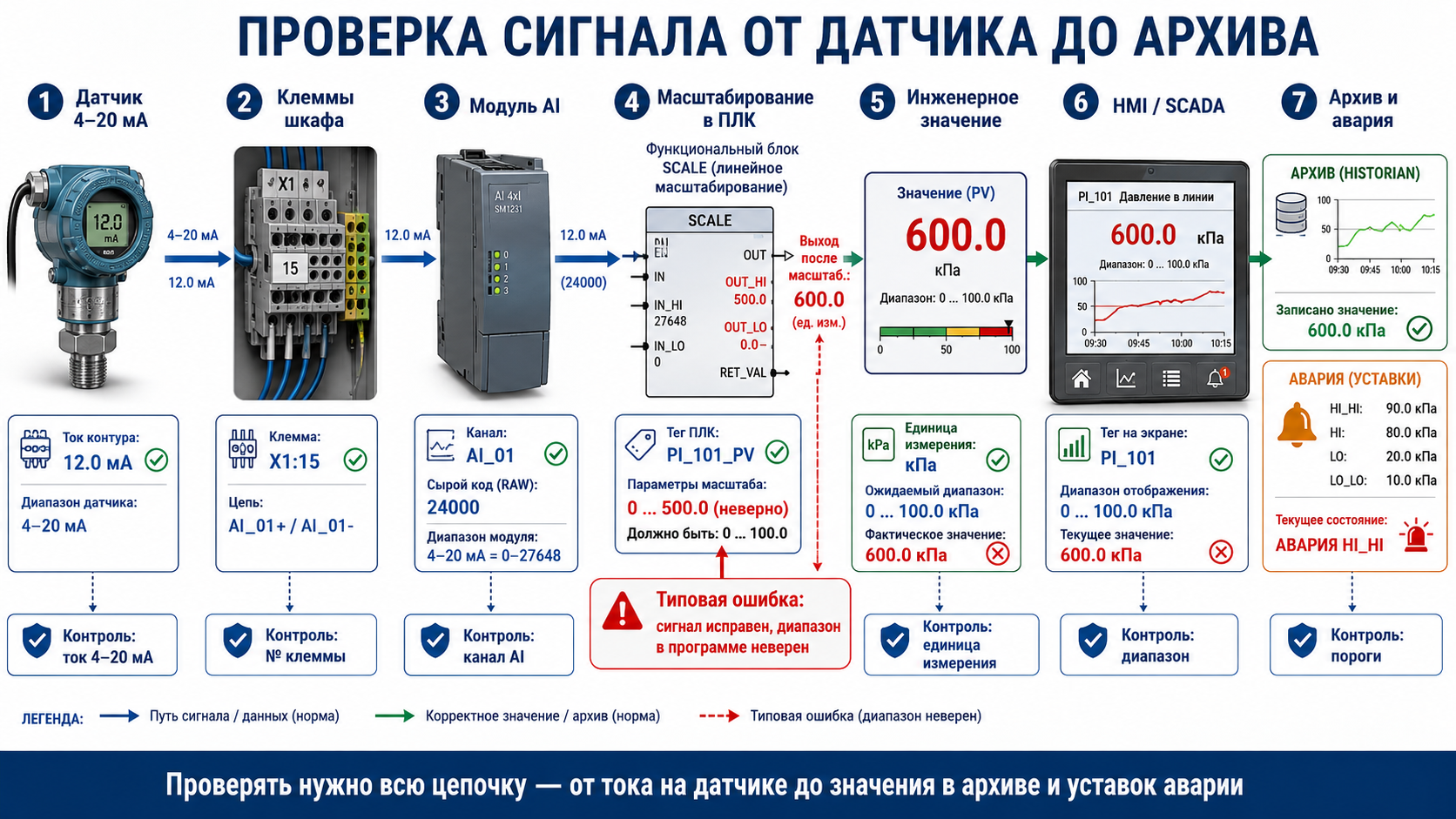

Инженеру важно проверить весь сквозной канал: чувствительный элемент → преобразователь → кабель → клемма → модуль ввода → масштабирование в ПЛК → тег на HMI → архив → аварийные пороги. Типичная ошибка выглядит почти комично: ток 12 мА измерен правильно, но в программе настроен диапазон 0–100 вместо 0–16 бар. Экран показывает число, и потому ему начинают верить.

Что получает производство от правильно внедрённой автоматики

Экономический эффект автоматизации возникает из нескольких источников. Он редко сводится к одной строке «сократить персонал». Намного чаще система снижает потери, делает качество воспроизводимым и позволяет обслуживать оборудование до аварии, а не после неё.

·       Стабильное качество продукции. Режимы повторяются от партии к партии, а отклонения фиксируются до появления массового брака.

·       Снижение энергозатрат. Насосы, вентиляторы, нагреватели и компрессоры работают по фактической потребности, а не постоянно на максимуме.

·       Повышение производительности. Автоматические последовательности уменьшают паузы, исключают несогласованные действия и быстрее выводят процесс на режим.

·       Сокращение незапланированных простоев. Диагностика и тренды позволяют заметить ухудшение состояния до отказа.

·       Повышение безопасности. Блокировки не дают выполнить опасную команду, а аварийные сценарии ограничивают последствия неисправности.

·       Прозрачность производства. Архив и отчёты показывают, когда и почему изменился режим, сколько длился простой и кто изменил уставку.

·       Масштабируемость. Новые узлы и рецепты можно интегрировать в общую архитектуру без полного перестроения управления.

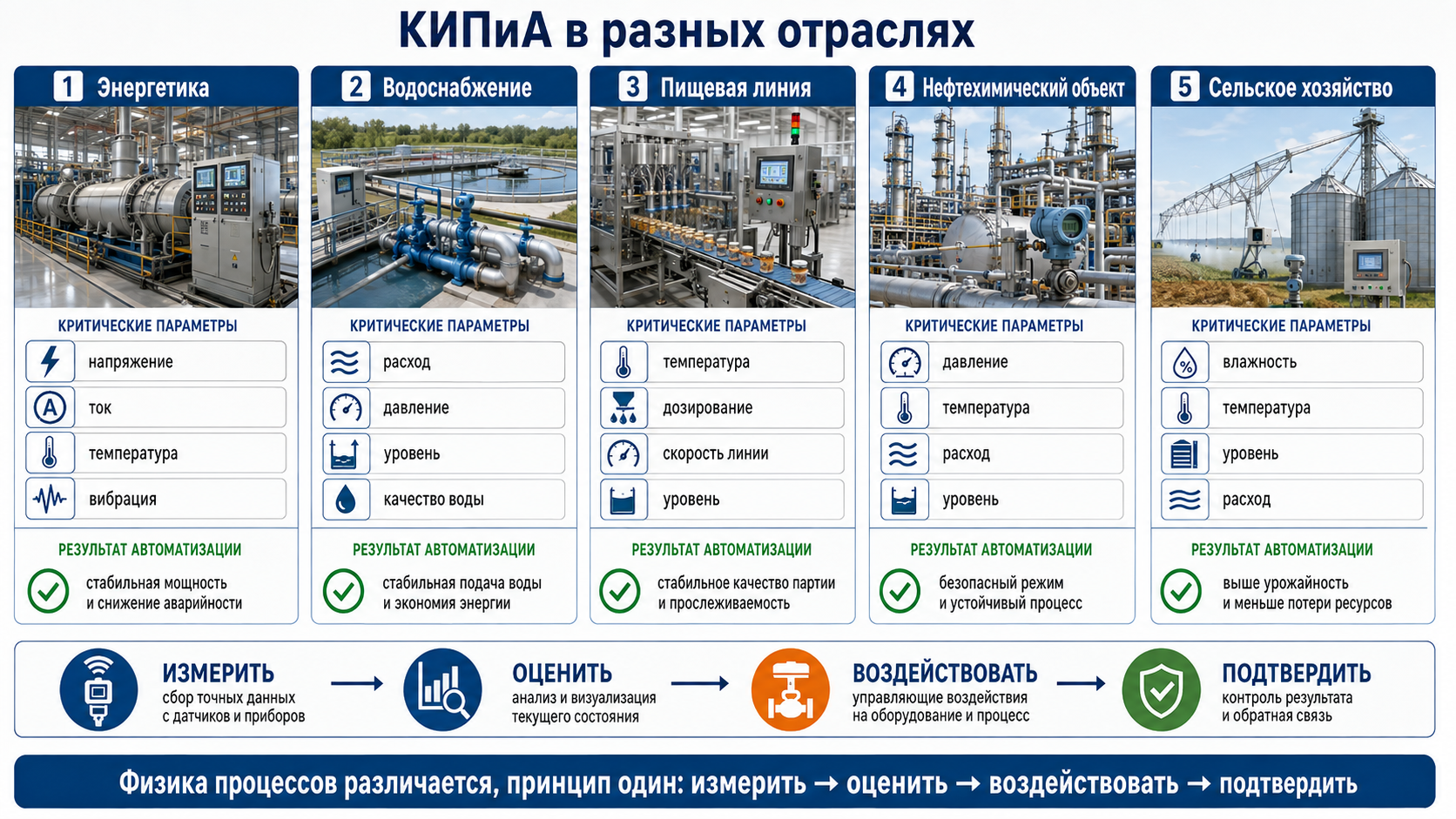

Примеры применения в разных отраслях

Энергетика и теплоснабжение

На котельных, тепловых пунктах и энергетических установках контролируют температуру, давление, расход, уровень, разрежение, состав дымовых газов и электрические параметры. Автоматика поддерживает тепловую нагрузку, управляет насосами и вентиляторами, выполняет последовательный пуск, контролирует тягу и блокирует подачу топлива при опасных условиях.

Водоснабжение и очистные сооружения

Датчики уровня, давления, расхода и качества воды управляют насосными группами, задвижками, дозированием реагентов и воздуходувками. Система выбирает рабочий и резервный агрегаты, чередует их по наработке, предотвращает сухой ход, контролирует переполнение и передаёт диспетчеру причины остановов.

Пищевая промышленность

Температура, время, pH, масса, расход и последовательность операций определяют качество продукта. Рецептурное управление обеспечивает повторяемость партии, а архив помогает выяснить, на каком этапе возникло отклонение. При этом гигиеническое исполнение датчиков и возможность мойки часто важнее, чем лишний знак после запятой.

Нефтегазовая и химическая отрасли

Здесь особенно важны давление, температура, расход, состав среды, вибрация и газоанализ. Рабочие контуры стабилизируют процесс, а независимые защиты ограничивают последствия отказов. Для оборудования во взрывоопасных зонах учитывают исполнение приборов, барьеры искрозащиты, заземление, кабельные вводы и разделение цепей.

Сельское хозяйство и хранение продукции

В теплицах автоматика управляет микроклиматом, поливом, освещением и питанием растений. На зерновых объектах контролируют уровни, движение продукта, подпор, скорость лент, температуру подшипников и аспирацию. Последовательность пуска транспортного маршрута здесь критична: сначала включают оборудование по ходу удаления продукта, затем — подающие механизмы.

Машиностроение и сборочные линии

Датчики положения, энкодеры, системы машинного зрения, сервоприводы и ПЛК обеспечивают синхронизацию операций, контроль наличия детали, защиту ограждений и прослеживаемость изделия. Автоматика не только ускоряет цикл, но и не позволяет пропустить технологический шаг, который человек в спешке мог бы «доделать потом».

Как проектировать систему: практический алгоритм

Хорошая автоматизация начинается не с выбора марки ПЛК. Сначала нужно понять технологию, режимы и последствия отказов. Контроллер, сеть и HMI выбирают после того, как определены функции. Иначе проект быстро превращается в дорогой набор оборудования, которому ещё предстоит объяснить, зачем его купили.

Шаг 1. Описать технологический процесс и режимы

Фиксируют нормальный пуск, работу, останов, очистку, обслуживание, ручной режим, восстановление после пропадания питания и аварийные состояния. Для каждого режима определяют разрешающие условия, действия, тайм-ауты и критерии завершения.

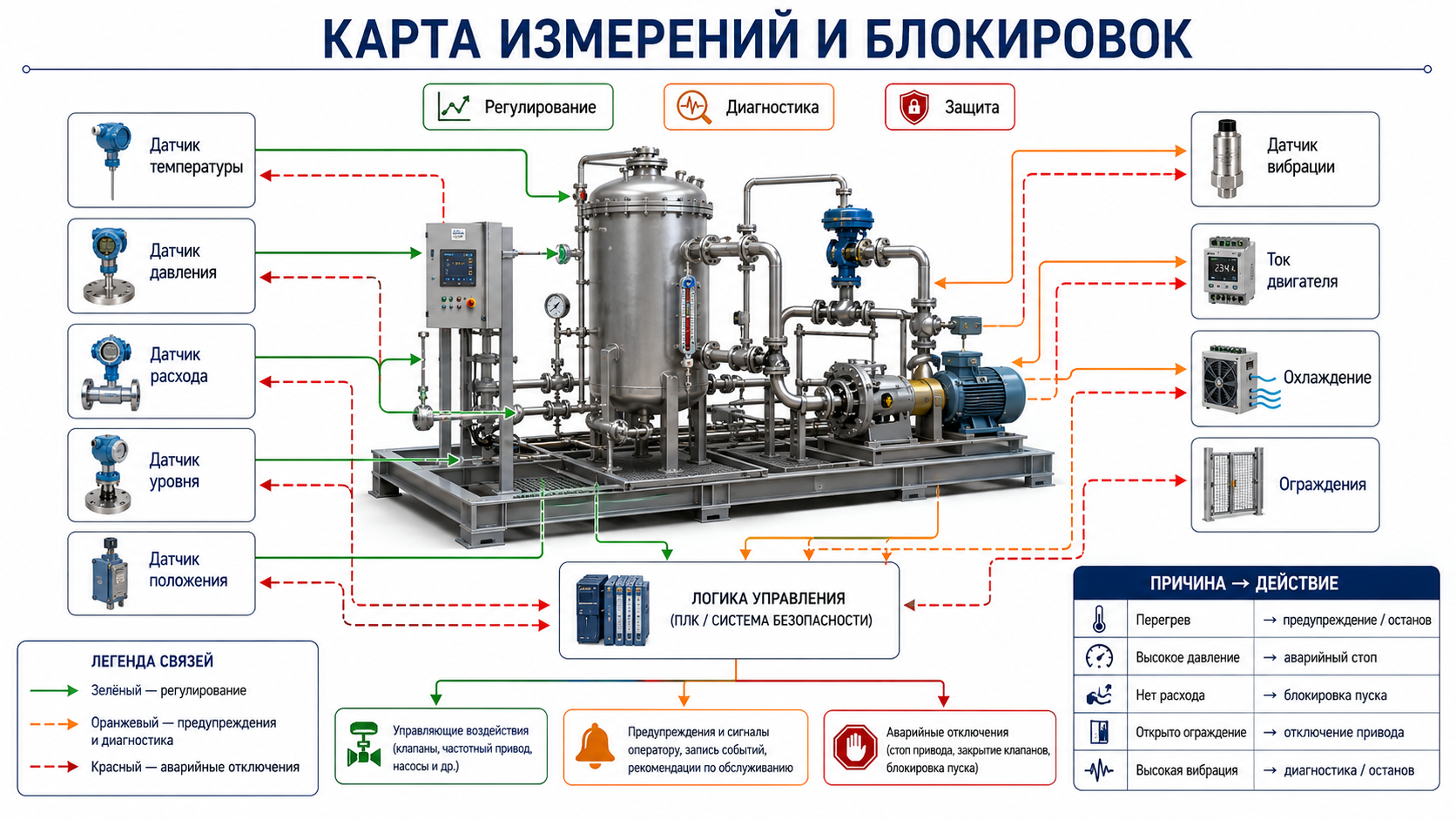

Шаг 2. Составить карту измерений

Для каждого параметра указывают точку измерения, диапазон, рабочую зону, точность, среду, температуру, давление, способ монтажа, выходной сигнал и реакцию на отказ. Отдельно отмечают параметры, влияющие на безопасность, качество и производительность.

Шаг 3. Разработать I/O-лист и матрицу причин и следствий

I/O-лист связывает полевой прибор, клемму, канал, тег и назначение сигнала. Матрица причин и следствий показывает, что должна сделать система при каждом событии: предупредить, запретить пуск, остановить один механизм, остановить участок или перевести процесс в безопасное состояние.

Шаг 4. Выбрать архитектуру и интерфейсы

Определяют распределение функций между ПЛК, частотными преобразователями, локальными регуляторами, релейной защитой и SCADA. Учитывают расстояния, электромагнитную обстановку, требования к времени реакции, резервированию, обслуживанию и расширению. Для цифровых сетей заранее разрабатывают топологию, адресный план и правила диагностики связи.

Шаг 5. Спроектировать алгоритмы и HMI

Алгоритм должен однозначно описывать последовательности, блокировки, приоритеты команд и переходы между режимами. HMI строят вокруг задач оператора: пуск, контроль, диагностика и восстановление. Аварийное сообщение должно отвечать минимум на три вопроса: что произошло, где произошло и что проверить.

Шаг 6. Провести FAT, монтажные проверки и SAT

На заводских испытаниях проверяют программу, шкафы, сигналы и сценарии без технологической среды или с её имитацией. На объекте выполняют прозвонку, проверку PE, изоляции, полярности, направления вращения, сквозную проверку каждого сигнала, настройку приводов и контуров. Затем проводят комплексное опробование с реальным оборудованием и нештатными сценариями.

Шаг 7. Передать систему в эксплуатацию

В комплект передачи входят актуальный проект ПЛК и HMI, библиотеки, I/O-лист, схемы, сетевые настройки, таблицы уставок, перечень аварий, протоколы испытаний, резервные копии, версии программного обеспечения и инструкция по восстановлению. Без этого предприятие получает работающий объект, но не получает управляемую систему на весь жизненный цикл.

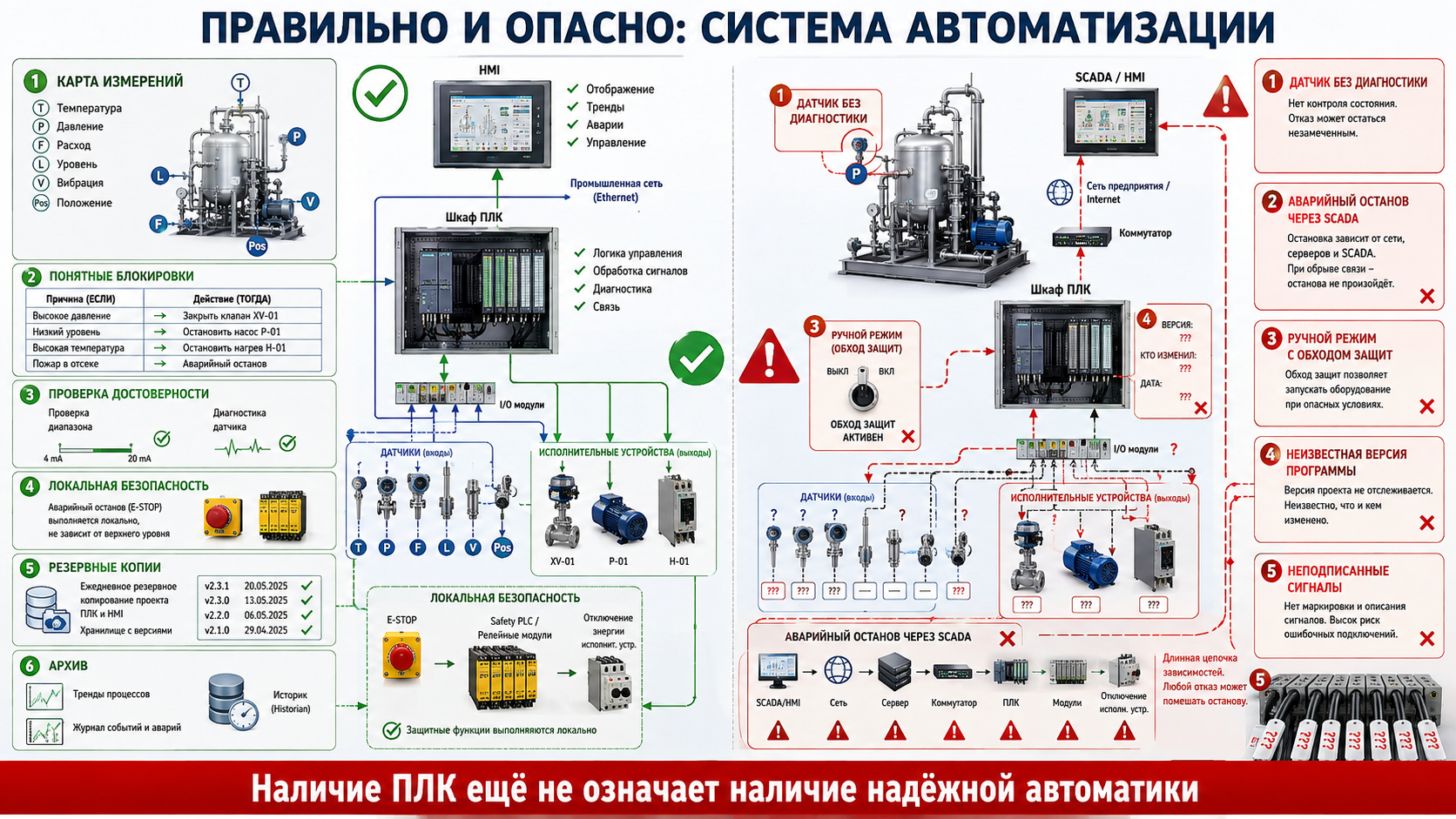

Типичные ошибки при внедрении КИПиА и АСУ ТП

·       Автоматизируют неописанный процесс. Логика строится по устным объяснениям, а реальные режимы выясняются уже на пусконаладке.

·       Выбирают датчик только по диапазону. Не учитывают среду, динамику, место установки, вибрацию, электромагнитные помехи и обслуживание.

·       Не контролируют достоверность сигнала. Значение вышло за физически возможный диапазон, связь потеряна, но алгоритм продолжает воспринимать его как реальное.

·       Смешивают управление и защиту. Критическая блокировка зависит от SCADA, сети или одного программного условия без независимого подтверждения.

·       Делают ручной режим без ограничений. Под словом «ручной» ошибочно понимают возможность обойти все блокировки. Ручной режим меняет способ выдачи команды, но не отменяет безопасность.

·       Перегружают оператора авариями. Сотни одинаковых сообщений скрывают первопричину. Нужны приоритеты, задержки, подавление следственных сигналов и понятный текст.

·       Не проверяют переходные режимы. Пуск после пропадания питания, потеря связи, переключение на резерв и восстановление датчика оказываются вне сценария.

·       Не оставляют документацию и резервные копии. Через год небольшое изменение превращается в расследование: какая версия проекта находится в контроллере и почему она отличается от файла на ноутбуке.

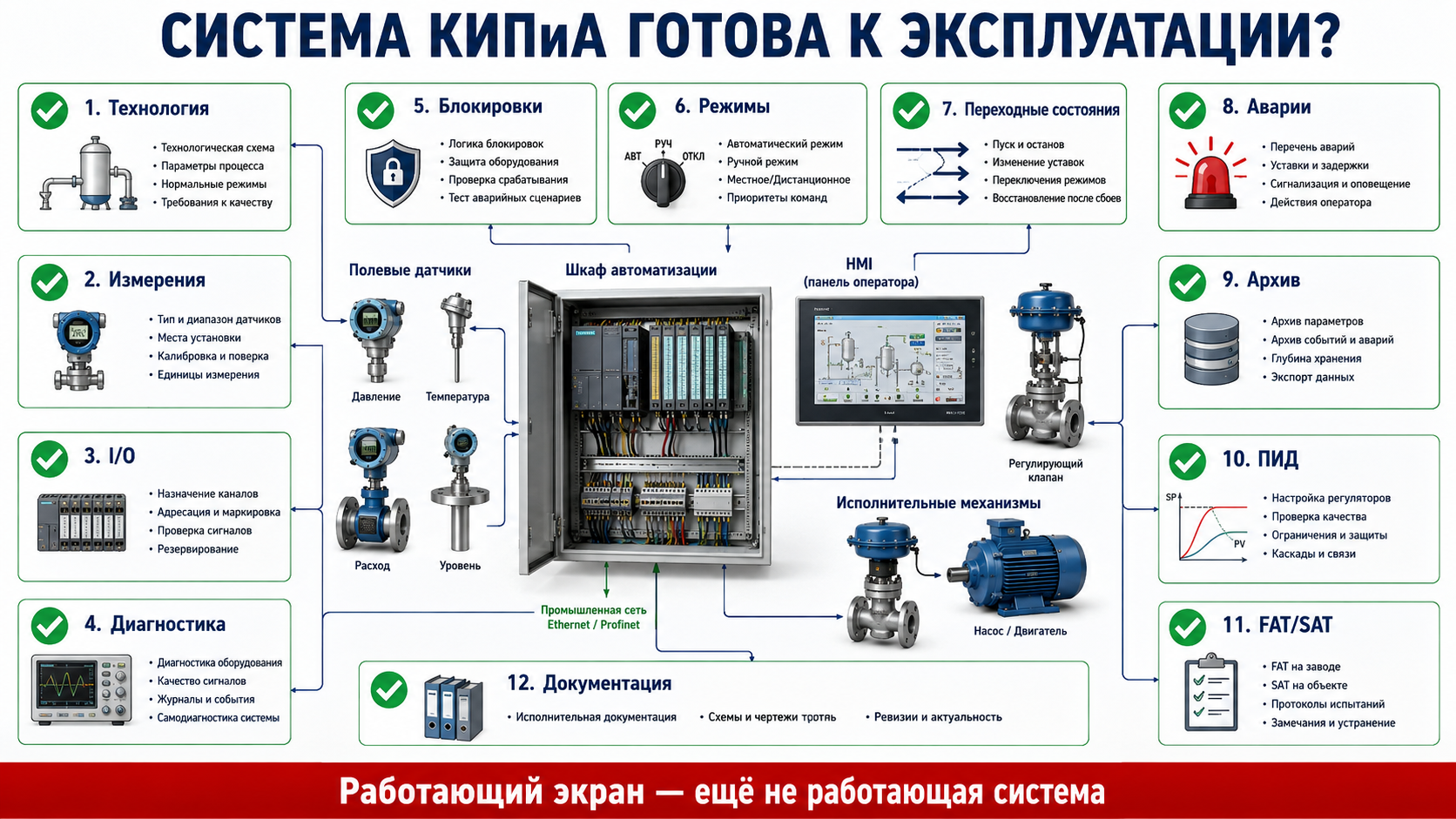

Чек-лист готовности системы к эксплуатации

☑ Технологические режимы и безопасные состояния описаны и согласованы.

☑ I/O-лист соответствует фактическим клеммам, каналам и тегам.

☑ Каждый аналоговый сигнал проверен по всему диапазону и в инженерных единицах.

☑ Для датчиков предусмотрена диагностика обрыва, КЗ, потери связи и недостоверности.

☑ Направления вращения, положения клапанов и обратные связи исполнительных механизмов подтверждены.

☑ Блокировки и матрица причин и следствий проверены фактическими воздействиями или безопасной имитацией.

☑ Переходы «местный/дистанционный», «ручной/автоматический», «работа/резерв» не создают самопуска и конфликтов команд.

☑ Отработаны пропадание и восстановление питания, потеря сети, отказ датчика и авария привода.

☑ Аварийные сообщения понятны, имеют приоритет и фиксируют первопричину.

☑ Тренды, архив, время контроллеров и серверов настроены и синхронизированы.

☑ ПИД-контуры настроены на реальном объекте, проверены ограничения и безударное переключение режимов.

☑ Переданы исходные проекты, резервные копии, версии ПО, схемы, уставки, инструкции и протоколы FAT/SAT.

Часто задаваемые вопросы

Чем КИПиА отличается от АСУ ТП?

КИПиА — это приборы и средства автоматического контроля и управления. АСУ ТП — более широкая система, объединяющая полевые приборы, ПЛК, сети, HMI/SCADA, архивы и организацию управления технологическим процессом.

Можно ли автоматизировать существующее оборудование?

Да, если известны его режимы, есть возможность безопасно установить датчики и исполнительные устройства, а электрическая часть допускает интеграцию. Перед модернизацией проводят обследование, фиксируют существующие схемы и определяют границы ответственности новой системы.

Нужен ли ПЛК для любой задачи?

Нет. Простая локальная функция может надёжнее и дешевле выполняться реле, специализированным регулятором или частотным преобразователем. ПЛК оправдан, когда требуется последовательная логика, несколько режимов, обмен данными, диагностика и расширение.

Почему автоматика не гарантирует отсутствие аварий?

Потому что датчики, приводы, питание, связь и программа тоже могут отказать. Надёжность создаётся архитектурой: диагностикой, независимыми защитами, безопасными состояниями, резервированием там, где оно обосновано, и регулярными испытаниями.

Что важнее: марка оборудования или качество проекта?

Оба фактора важны, но бренд не исправит неверно выбранный датчик, неполную логику и неподготовленную эксплуатацию. Сначала определяют функции и требования, затем под них выбирают оборудование.

Когда требуется модернизация системы?

Признаки — отсутствие запасных частей, невозможность получить исходный проект, нестабильная связь, частые ложные аварии, ручной обход блокировок, нехватка архивов, сложность расширения и зависимость от одного специалиста.

Вывод

Средства контроля и автоматики превращают производство из набора отдельных механизмов в управляемую технологическую систему. Датчики делают процесс наблюдаемым, ПЛК и регуляторы — устойчивым, исполнительные механизмы — управляемым, защиты — безопасным, а архив и аналитика — понятным для эксплуатации и развития.

Наибольший эффект даёт не максимальное количество приборов, а точное соответствие системы реальной технологии. Нужно измерять действительно важные параметры, проверять достоверность данных, разделять управление и защиту, продумывать переходные режимы и передавать заказчику полный комплект проекта. Тогда автоматика перестаёт быть витриной из оборудования и начинает работать на качество, безопасность и экономику предприятия.
