Если электродвигателю нужно не просто включаться и выключаться, а вращаться в обе стороны, одного контактора уже недостаточно. Реверсивный пускатель решает задачу смены направления вращения, но вместе с этим добавляет важное требование: два направления должны быть жёстко заблокированы от одновременного включения.

Зачем вообще нужен реверсивный пускатель

Реверс требуется там, где механизм имеет два рабочих направления: «вперёд/назад», «открыть/закрыть», «поднять/опустить», «выдвинуть/втянуть». Это характерно для приводов ворот, тельферов, лебёдок, конвейеров, станочных подач, задвижек, некоторых насосных и вентиляционных механизмов. В исходных материалах по теме реверсивный пускатель также рассматривается как типовое решение для трёхфазных асинхронных двигателей, в котором второй контактор и блокировки обеспечивают смену чередования фаз и исключают одновременное включение обоих направлений.

На практике важно понимать не только «какие два провода поменять местами», но и что происходит с силовой цепью, цепью управления, защитами и ресурсом контакторов. Ошибка в реверсивной схеме — это не просто двигатель, который крутится «не туда»: одновременное замыкание двух контакторов способно превратить силовую часть в межфазное короткое замыкание.

Контактор, магнитный пускатель и реверсивный пускатель — не одно и то же

В разговорной практике термины часто смешивают, поэтому полезно развести их по функциям:

• Контактор — коммутационный аппарат с электромагнитным приводом, рассчитанный на многократное дистанционное включение и отключение силовой цепи.
• Магнитный пускатель — функционально законченный узел пуска двигателя. В зависимости от исполнения он может включать контактор, тепловое реле, органы управления, вспомогательные контакты и корпус.
• Реверсивный пускатель — пускатель с двумя коммутационными ветвями «Вперёд» и «Назад», соединёнными так, чтобы изменять чередование фаз и не допускать одновременного включения.

То есть реверсивный пускатель — это не «особый контактор с магией внутри», а правильно собранная система из двух контакторов, блокировок и, как правило, защиты двигателя.

Физика реверса: почему перестановка двух фаз меняет направление вращения

В трёхфазном асинхронном двигателе токи трёх фаз сдвинуты друг относительно друга на 120°. Обмотки статора также пространственно смещены. В сумме это формирует вращающееся магнитное поле. Направление его вращения задаётся последовательностью фаз — условно L1–L2–L3.

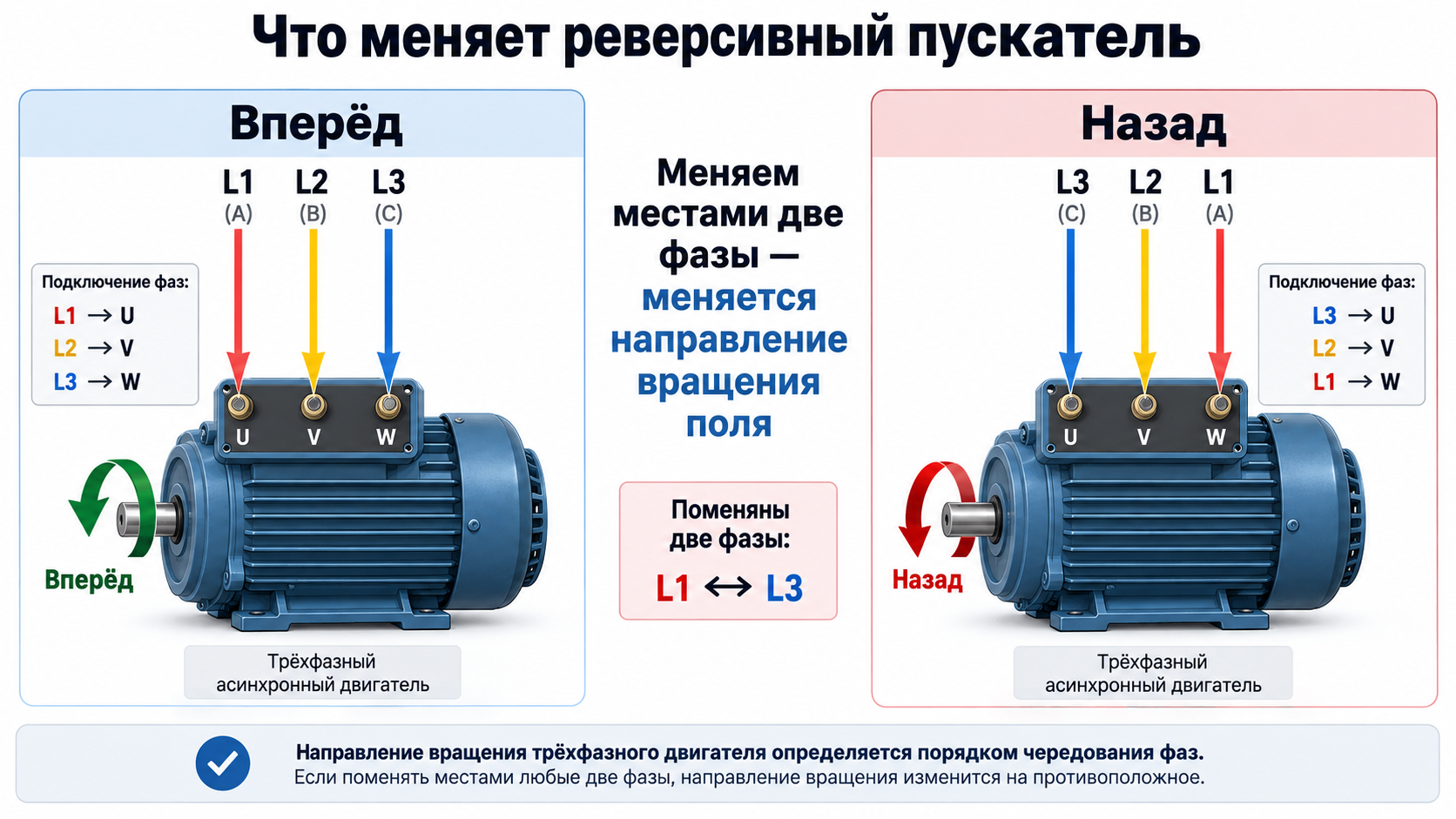

Если поменять местами любые две фазы, например L1 и L3, последовательность станет обратной. Поле статора начнёт вращаться в другую сторону, а вслед за ним изменится направление электромагнитного момента и вращения ротора. Именно эту перестановку выполняет силовая часть реверсивного пускателя.

Синхронная скорость вращающегося поля определяется частотой сети и числом пар полюсов:

n₁ = 60 · f / p

где n₁ — синхронная скорость, об/мин; f — частота сети, Гц; p — число пар полюсов. Перестановка фаз не меняет величину n₁ — меняется именно знак, то есть направление вращения поля.

Чем реверсивный пускатель отличается от обычного

Из чего состоит реверсивный пускатель

Типовая схема прямого реверсивного пуска трёхфазного двигателя включает несколько функциональных узлов:

• Вводной аппарат защиты — автоматический выключатель или предохранители, выбранные по расчётному току, току короткого замыкания и требованиям координации.
• КМ1 «Вперёд» — контактор, подключающий фазы к двигателю в прямой последовательности.
• КМ2 «Назад» — контактор, у которого две фазы в силовой части перекрещены.
• Электрическая блокировка — НЗ вспомогательный контакт КМ1 в цепи катушки КМ2 и НЗ контакт КМ2 в цепи катушки КМ1.
• Механическая блокировка — физический механизм между контакторами, не позволяющий им замкнуться одновременно.
• Тепловое реле или мотор-автомат — защита двигателя от длительной перегрузки; его отключающий контакт включают в общую цепь управления.
• Кнопочный пост или ПЛК — формирует команды «Вперёд», «Назад», «Стоп» и, при необходимости, дополнительные межблокировки.

Как работает силовая цепь

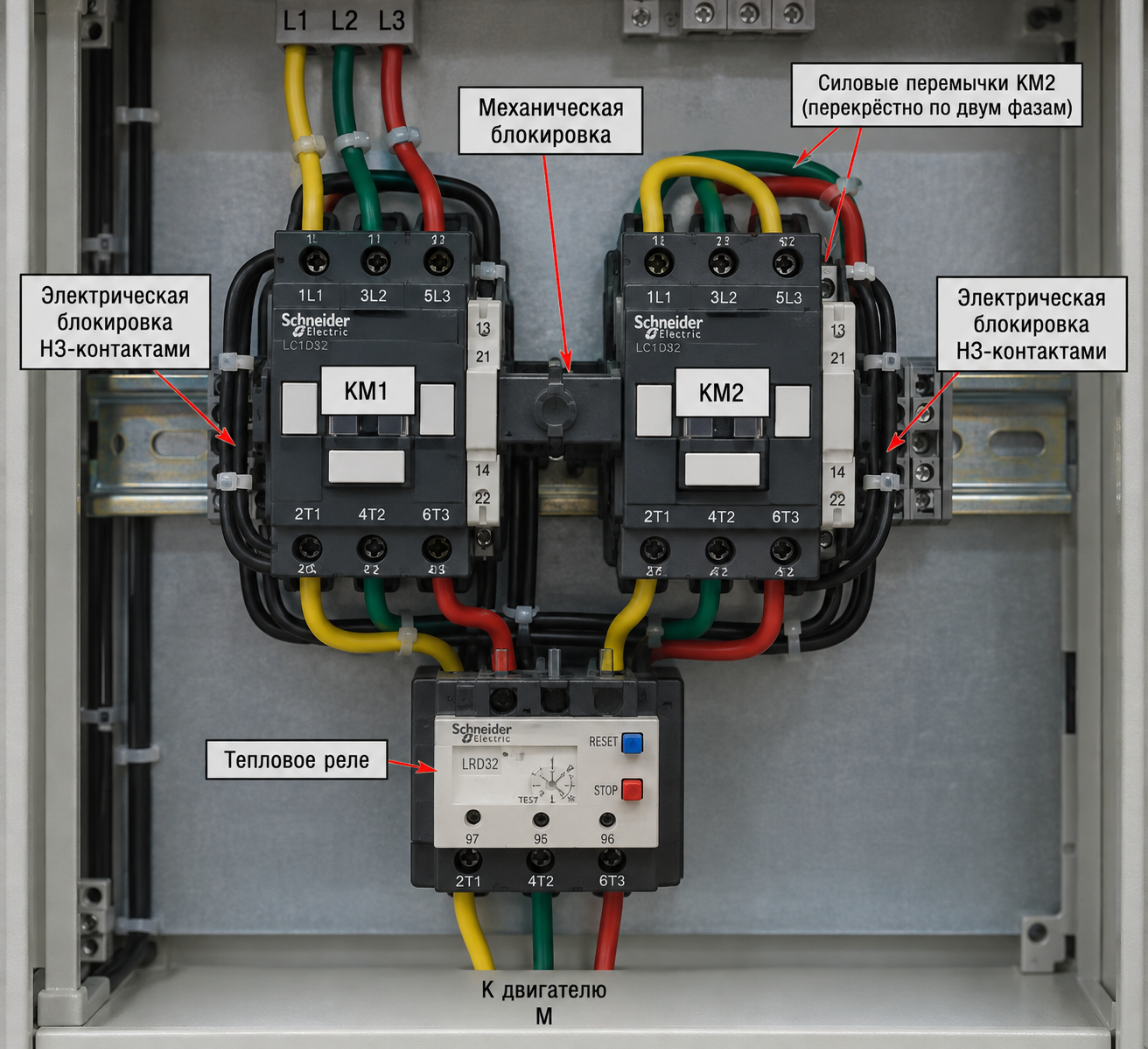

1. Три фазы питания подаются на силовые входы обоих контакторов.
2. У КМ1 фазы идут к двигателю в прямом порядке.
3. У КМ2 любые две фазы меняются местами — например L1 и L3.
4. Выходы двух контакторов объединяются и через защитный аппарат подключаются к двигателю.
5. Включён КМ1 — двигатель вращается в одном направлении; включён КМ2 — в противоположном.

Как работает цепь управления

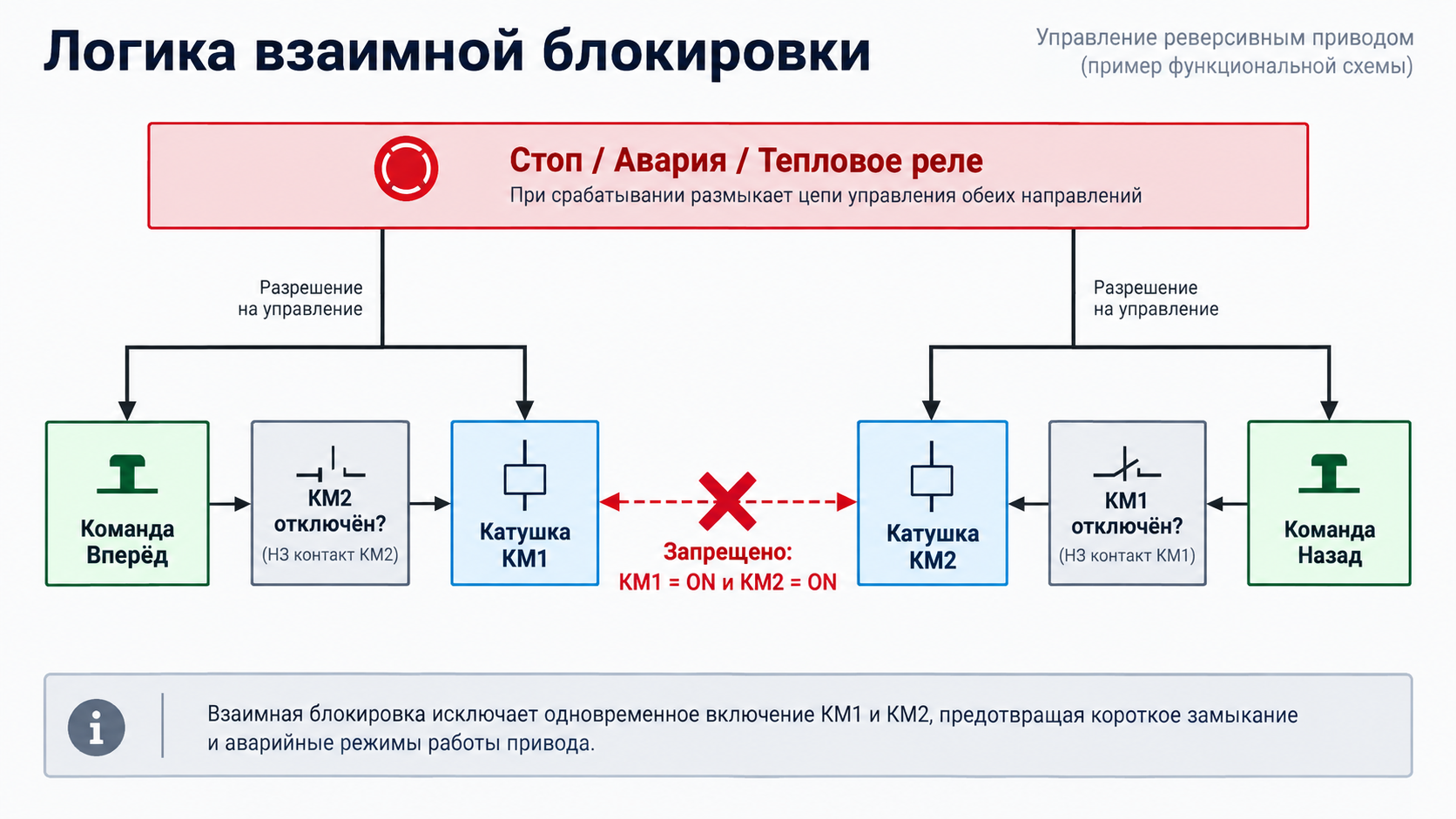

В классической кнопочной схеме цепь каждой катушки содержит четыре логических условия:

• контакт «Стоп» должен быть замкнут;
• контакт тепловой защиты должен быть замкнут;
• НЗ блок-контакт противоположного контактора должен быть замкнут;
• команда пуска должна быть активна либо должен удерживать собственный НО блок-контакт самоподхвата.

Нажимаем «Вперёд» — КМ1 втягивается, силовые контакты замыкаются, собственный НО контакт обеспечивает самоподхват, а НЗ контакт КМ1 разрывает цепь катушки КМ2. Для включения обратного направления КМ1 должен быть отключён, после чего цепь КМ2 снова становится доступной.

Почему одной программной блокировки недостаточно

В шкафах с ПЛК легко написать условие: «если КМ1 включён — не выдавать команду на КМ2». Это полезно, но программная логика не должна быть единственной защитой от совместного включения силовых контакторов.

Причина проста: ошибка программы, зависание выхода, межпроводное замыкание, неверный монтаж или залипание контактов могут обойти программное условие. Поэтому практичная архитектура строится слоями:

• программная взаимная блокировка в ПЛК или релейной логике;
• электрическая аппаратная блокировка НЗ вспомогательными контактами;
• механическая блокировка между контакторами — особенно для механизмов, где ошибочный реверс несёт высокий риск.

AC-3 и AC-4: где часто допускают ошибку

Нельзя автоматически считать, что любой реверсивный пускатель всегда должен выбираться только по категории AC-4. Категория зависит не от количества контакторов, а от реального режима коммутации.

• AC-3 — типовой пуск короткозамкнутого двигателя и отключение после его разгона. Если направление меняют только после остановки двигателя, коммутационные условия могут оставаться близкими к обычному пуску; конкретный выбор проверяют по данным производителя.
• AC-4 — более тяжёлые режимы: толчковый ход (inching/jogging), противовключение (plugging) и реверс, когда контактор отключает/включает двигатель при значительном токе и остаточном вращении. Ресурс контактов в таком режиме существенно ниже.

Актуальная международная база — IEC 60947-4-1:2023 (исправленная версия 2026-03), которая устанавливает требования к электромеханическим контакторам и пускателям. Поэтому при частом реверсе нельзя просто взять контактор «по киловаттам из таблицы AC-3»: необходимо проверить допустимую мощность/ток именно для фактической категории применения и частоты операций.

Как правильно подобрать реверсивный пускатель

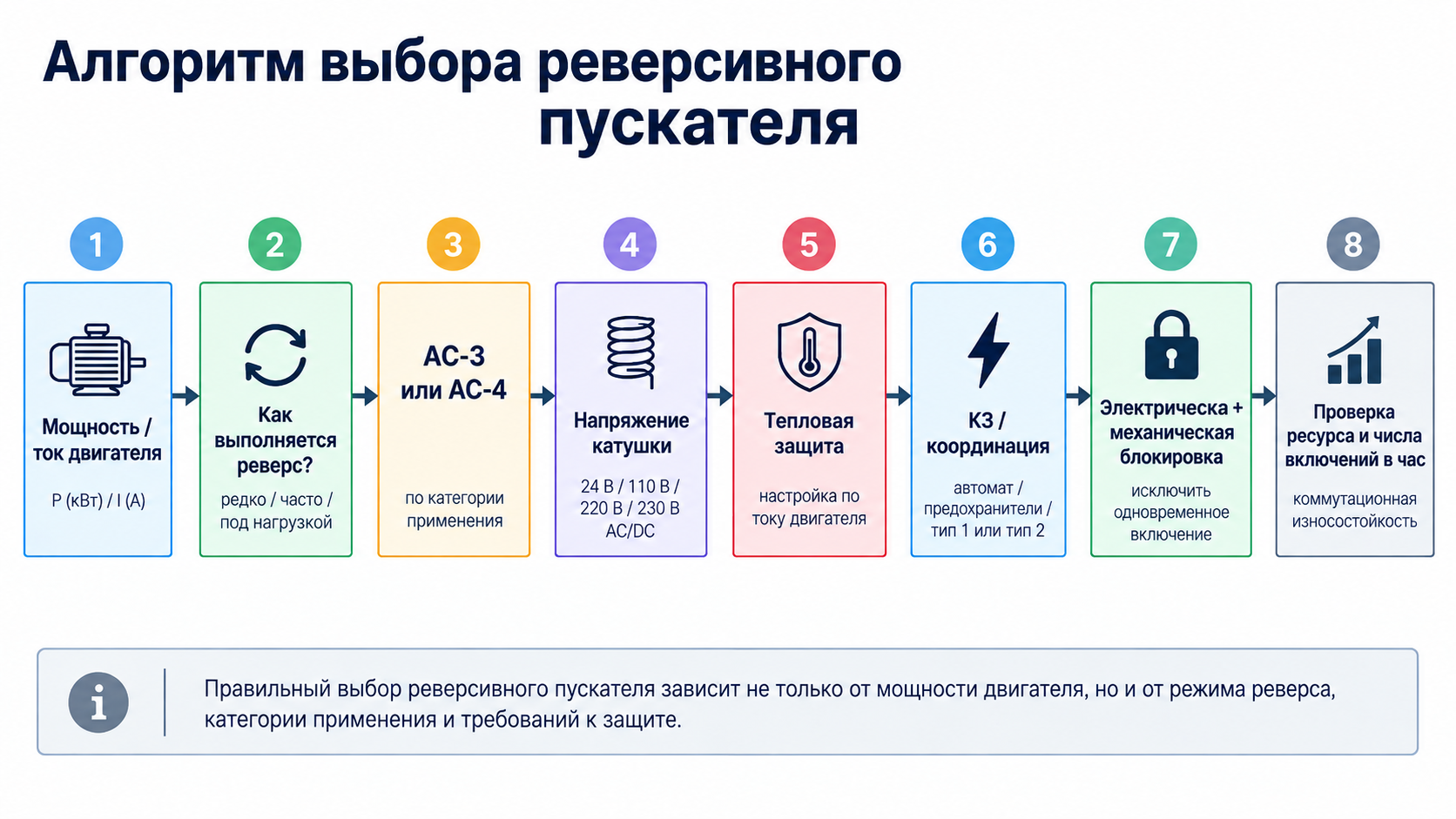

Практический подбор удобно вести по следующему чек-листу.

1. Данные двигателя — Номинальная мощность, напряжение, ток с шильдика, схема соединения обмоток, cos φ, КПД, режим работы, пусковой ток и допустимое число пусков в час.
2. Характер реверса — Реверс только после полной остановки или переключение на ходу? Какова инерция механизма? Есть ли тормоз? Нужен ли толчковый режим?
3. Категория применения — Выбирается по фактическому режиму. Для жёсткого реверса/противовключения ориентируются на AC-4 и таблицы производителя.
4. Напряжение катушки — 24 V DC, 24/110/220/230 V AC и другие варианты — строго под цепь управления. Для ПЛК часто удобна катушка 24 V DC, но выбор зависит от архитектуры шкафа.
5. Защита от перегрузки — Диапазон теплового реле или настройка мотор-автомата должны охватывать номинальный ток двигателя. Уставку задают по проекту и данным двигателя.
6. Защита от КЗ и координация — Проверяют отключающую способность вводной защиты и сочетание автомат/предохранители + контактор + реле перегрузки по таблицам производителя.
7. Механическая блокировка — Проверяют совместимость аксессуара с выбранной серией и габаритами контакторов.
8. Условия среды — Температура, высота, степень IP, запылённость, влажность, вибрация, наличие агрессивной среды.
9. Частота коммутаций и ресурс — Для циклических механизмов важно считать не только ток, но и электрическую/механическую износостойкость в заданном режиме.
10. Контроль положения механизма — Концевые выключатели, датчики положения, защита от одновременной команды, аварийный стоп и межблокировки с технологией.

Практические примеры применения

Ворота и рольставни

Двигатель должен вращаться в двух направлениях, но схема управления дополнительно обязана учитывать конечные положения. Команда «Открыть» блокируется верхним/открытым концевиком, «Закрыть» — нижним/закрытым. Для ворот также важны фотоэлементы, аварийное управление и логика безопасного повторного пуска.

Тельфер или лебёдка

Здесь реверс связан не только с электричеством, но и с механической безопасностью. Нужны концевые выключатели, тормоз, контроль фаз и ограничения по частоте включений. Противовключение без расчёта может резко увеличить ток и ударную нагрузку на редуктор, муфты и канатную систему.

Конвейер с обратным ходом

Обратный ход часто нужен для освобождения заклинившего продукта или технологического возврата. Перед реверсом полезна выдержка времени на остановку. Если обратный ход — аварийный «джог», контакторы подбирают по тяжёлому коммутационному режиму и ожидаемому числу операций.

Электропривод задвижки

Команды «Открыть/Закрыть» формируют два направления вращения. Помимо взаимной блокировки контакторов применяют концевые выключатели, моментные выключатели, контроль времени хода и сигнализацию положений. Для интеграции в АСУ ТП состояния контакторов и защит выводят в ПЛК как дискретные сигналы.

Типичные ошибки при монтаже и проектировании

Оставить только программную блокировку: ПЛК должен помогать, но аппаратная блокировка остаётся обязательным уровнем защиты.

Скрестить фазы не в той точке: Перестановка должна быть выполнена в силовой ветви одного контактора так, чтобы на двигатель приходили две корректные последовательности фаз. Нельзя создавать перемычки, способные замкнуть фазы между собой при любом штатном состоянии.

Не предусмотреть паузу перед реверсом: Для механизмов с большой инерцией мгновенный переход «Вперёд→Назад» фактически превращается в противовключение. Это резко увеличивает электрическую и механическую нагрузку.

Выбрать контактор только по кВт: Номинал двигателя — лишь начало. Нужны категория применения, число операций в час, температура и данные производителя по ресурсу.

Считать тепловое реле защитой от короткого замыкания: Тепловая защита рассчитана на перегрузку, а не заменяет аппарат защиты от КЗ.

Не согласовать напряжение катушки: Контактор на 230 V AC не подключают напрямую к выходу 24 V DC ПЛК. Ошибка кажется очевидной, но в шкафах с заменой серии аппаратов встречается регулярно.

Не контролировать две команды одновременно: Даже при аппаратной блокировке система управления должна корректно обрабатывать конфликт команд «Вперёд» и «Назад» и выдавать диагностическое состояние.

Игнорировать механическую часть: Электрически допустимый реверс может быть недопустим для редуктора, насоса, вентилятора, транспортёра или технологического процесса.

Реверсивный пускатель в шкафу с ПЛК

В современных шкафах логика реверса часто реализована контроллером, но силовая архитектура остаётся классической: два контактора и аппаратная блокировка. ПЛК добавляет диагностику и технологические условия:

• задержка реверса до подтверждения остановки;
• контроль обратной связи «КМ1 включён / КМ2 включён»;
• тайм-аут включения контактора и диагностика несоответствия команды состоянию;
• блокировка при аварии двигателя, датчиках конечного положения, неисправности механизма;
• учёт моточасов, числа пусков и операций реверса;
• передача статусов в SCADA/HMI и журналирование аварий.

Хорошая практика — программировать отдельный функциональный блок привода с состояниями STOPPED, START_FWD, RUN_FWD, STOPPING, START_REV, RUN_REV, FAULT. Переход из RUN_FWD в RUN_REV выполняется через STOPPING и подтверждение безопасной остановки, если технология не требует специально рассчитанного противовключения.

Часто задаваемые вопросы

❓ Можно ли сделать реверс на любом трёхфазном асинхронном двигателе?

В большинстве стандартных случаев направление меняют перестановкой двух фаз, но возможность и допустимый режим реверса должны соответствовать механизму, торможению, частоте переключений и данным производителя двигателя.

❓ Нужно менять местами все три фазы?

Нет. Достаточно поменять местами любые две из трёх.

❓ Можно ли обойтись без механической блокировки?

Некоторые схемы работают с электрической взаимной блокировкой, однако для ответственных приводов сочетание электрической и механической блокировки даёт дополнительный независимый уровень защиты.

❓ Нужно ли два тепловых реле — по одному на каждый контактор?

В классической схеме одно общее реле перегрузки может защищать двигатель в обоих направлениях, если оно установлено в общей выходной цепи и схема соответствует рекомендациям производителя.

❓ Можно ли реверсировать двигатель без остановки?

Технически — да, но это режим противовключения. Он сопровождается большими токами и механическими нагрузками, поэтому допустим только при расчётном выборе аппаратов, двигателя и механизма.

❓ Что лучше: контакторы или преобразователь частоты?

Если требуется только простое двухпозиционное направление и фиксированная скорость, контакторный реверс остаётся простым и экономичным. Если нужны плавный разгон/торможение, регулирование скорости, ограничение пускового тока или частые реверсы, часто целесообразнее частотный преобразователь — при условии совместимости с механизмом и требованиями проекта.

Теоретическая и нормативная основа

Ключевые положения статьи опираются на теорию вращающегося магнитного поля трёхфазной машины и требования к электромеханическим контакторам/пускателям. Для проверки проекта и подбора конкретной аппаратуры используйте действующие редакции стандартов и каталоги выбранного производителя.

• IEC 60947-4-1:2023 — Low-voltage switchgear and controlgear. Part 4-1: Contactors and motor-starters. Electromechanical contactors and motor-starters (corrected version 2026-03).
• ABB AF Contactors Guide — категории применения контакторов и особенности моторных нагрузок.
• ABB Motor protection and control — примеры комплектов реверсивных пускателей и координации аппаратов.
• NPTEL / IIT — учебные материалы по вращающемуся магнитному полю и трёхфазным асинхронным машинам.

Для российских проектов в исходной нормативной практике также применяется ГОСТ IEC 60947-4-1-2021. Перед выпуском рабочей документации следует проверять актуальность национальной редакции и требований конкретного проекта в официальных источниках.

Вывод

Главное отличие реверсивного пускателя от обычного — не просто наличие «второго контактора». Реверсивная схема должна одновременно решить три задачи: переставить две фазы для изменения направления вращения, гарантированно исключить совместное включение КМ1 и КМ2 и обеспечить защиту двигателя в реальном режиме работы.

Для редких переключений после полной остановки достаточно одной архитектуры и одного класса нагрузки. Для частого реверса, толчкового хода или противовключения требования к контакторам и механике становятся значительно жёстче. Поэтому выбор лучше начинать не с каталожной мощности «кВт», а с режима механизма и алгоритма управления.
