Вступление: автоматика бывает простой, но не должна быть примитивной

При заказе шкафа управления часто возникает вопрос: делать схему на реле или ставить ПЛК? На первый взгляд все просто: реле дешевле, ПЛК современнее. Но в инженерной практике такие короткие ответы обычно заканчиваются длинными переделками.

Релейная автоматика отлично работает там, где логика простая, стабильная и почти не меняется: включить, отключить, заблокировать, показать аварию. ПЛК нужен там, где появляются алгоритмы, аналоговые сигналы, диспетчеризация, архивы, рецепты, связь с HMI/SCADA и нормальная диагностика. А иногда лучший вариант - комбинированный: силовая часть и аварийные цепи на аппаратной логике, технологическое управление - на контроллере.

Эта статья поможет понять, чем отличаются подходы, где применять реле, где ПЛК, а где не стоит спорить с физикой и лучше заложить оба инструмента в правильной роли.

Что такое релейная автоматика

Релейная автоматика - это система управления, в которой логика работы собирается из электромеханических или электронных реле, контакторов, промежуточных реле, таймеров, реле контроля фаз, реле времени, концевых выключателей, кнопок, переключателей и блок-контактов.

Простейший пример: нажали «Пуск» - включился контактор двигателя; нажали «Стоп» - контактор отключился; сработала тепловая защита - цепь управления разомкнулась; пропала фаза - реле контроля фаз заблокировало запуск. Все понятно, видно глазами, прозванивается тестером и не требует ноутбука.

Где релейная автоматика уместна

·         простые насосные станции без сложного регулирования;

·         локальные шкафы управления одним или несколькими механизмами;

·         аварийные блокировки и цепи безопасности, где нужна аппаратная независимость;

·         ручные режимы управления приводами, задвижками, вентиляторами, насосами;

·         простые схемы резервирования: рабочий/резервный насос, основной/резервный вентилятор;

·         узлы, где алгоритм стабилен и не предполагает частых изменений.

Плюсы релейной автоматики

·         понятная логика: состояние цепи можно проследить по схеме;

·         быстрая диагностика простых неисправностей;

·         не нужна среда программирования и специалист по конкретному контроллеру;

·         простая замена отдельных элементов;

·         хорошая наглядность для обслуживающего электрика;

·         устойчивость к некоторым программным рискам: нечему «зависнуть», если схема собрана правильно.

Минусы релейной автоматики

·         при усложнении логики резко растет количество реле, проводов, перемычек и клемм;

·         изменение алгоритма часто означает переделку схемы и монтажа;

·         сложно вести архивы, диагностику, счетчики моточасов, тренды и события;

·         неудобно работать с аналоговыми сигналами 4-20 мА, 0-10 В, датчиками давления, уровня, температуры;

·         масштабирование шкафа может превратить аккуратную релейную схему в «лапшу с характером»;

·         сложнее интеграция с HMI, SCADA, диспетчеризацией и промышленными сетями.

Практический вывод: релейная автоматика хороша не потому, что она «старая и проверенная», а потому, что для ряда задач она действительно достаточна. Но достаточность надо подтверждать алгоритмом, а не желанием сэкономить на контроллере.

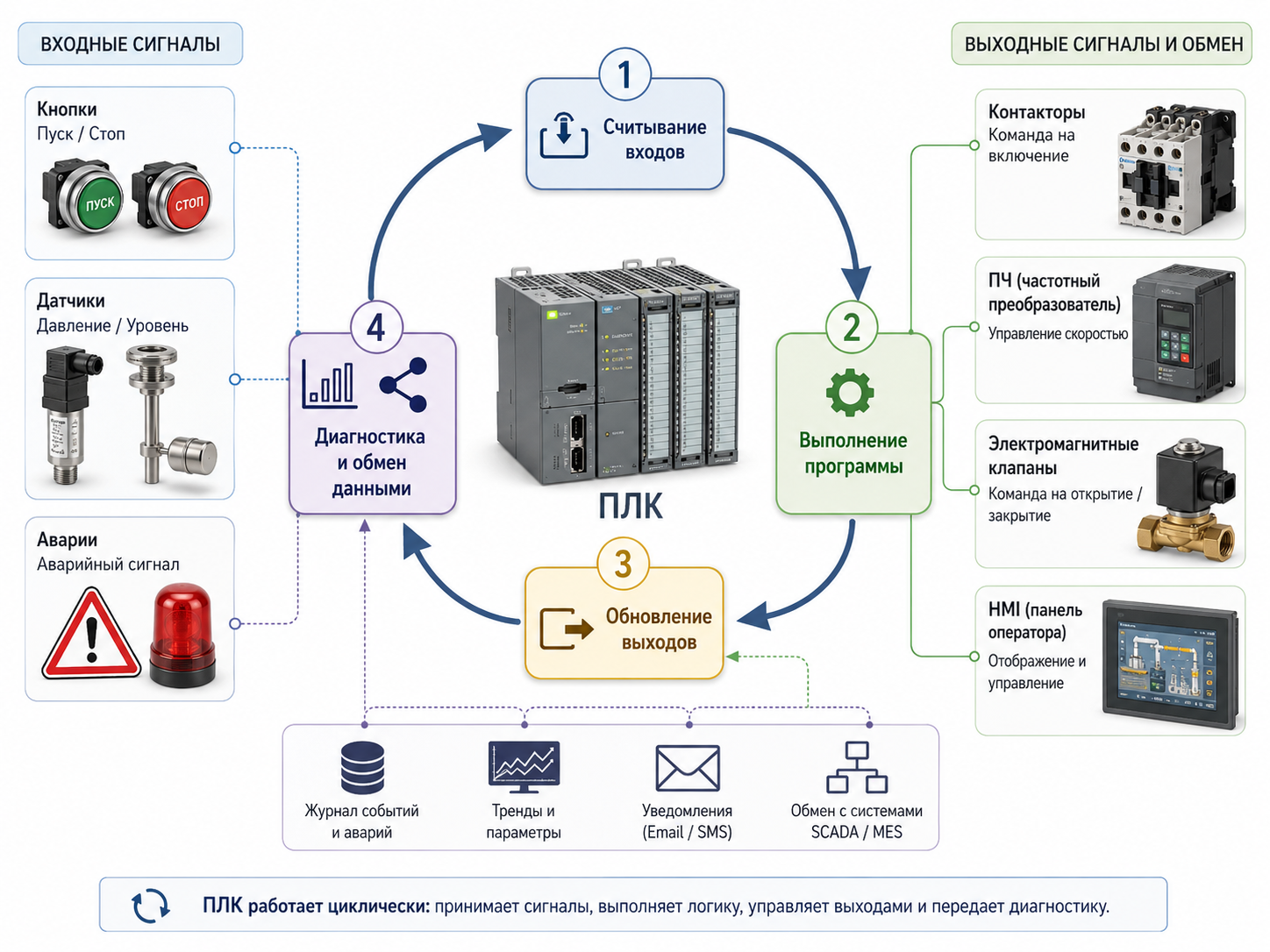

Что такое ПЛК и зачем он нужен в шкафу управления

ПЛК - программируемый логический контроллер. По сути, это промышленный компьютер специального назначения, который циклически считывает входы, выполняет программу управления и формирует выходные команды. В отличие от обычного компьютера, ПЛК рассчитан на работу в промышленной среде: в шкафу, рядом с силовой аппаратурой, датчиками, приводами и операторским оборудованием.

ПЛК не заменяет всю электрическую часть шкафа. Автоматы, контакторы, реле безопасности, клеммы, блоки питания, УЗИП, силовые цепи и аппаратные блокировки все равно остаются. Контроллер берет на себя алгоритм: что включить, когда включить, при каких условиях остановить, как отработать аварию, что показать оператору и какие данные передать наверх.

Где ПЛК особенно полезен

·         насосные станции с поддержанием давления, чередованием насосов, резервированием и аварийной логикой;

·         системы вентиляции с режимами, заслонками, частотными приводами, датчиками температуры и давления;

·         шкафы управления технологическими линиями, где есть последовательности, таймеры, блокировки и рецепты;

·         нагрев, сушильные комплексы, дозирование, смешивание, транспортировка продукта;

·         объекты с HMI-панелью, SCADA, удаленным мониторингом или обменом по Modbus, Profinet, EtherNet/IP, OPC UA;

·         системы, где алгоритм нужно менять без полной перемонтажной операции.

Плюсы ПЛК

·         гибкая логика: алгоритм можно изменить программно;

·         работа с дискретными и аналоговыми сигналами;

·         удобная диагностика: аварии, состояния, счетчики, журналы событий;

·         возможность подключения HMI и SCADA;

·         масштабируемость по входам, выходам, сетям и функционалу;

·         поддержка сложных алгоритмов: PID-регулирование, чередование, блокировки, сценарии, рецепты.

Минусы ПЛК

·         требуется проектирование алгоритма, а не только сборка схемы;

·         нужна программа, документация, резервная копия и понимание среды разработки;

·         стоимость выше, особенно при HMI, модулях расширения и сетевой интеграции;

·         некачественная программа может создать больше проблем, чем простая релейная схема;

·         при обслуживании нужен специалист, который понимает не только электрическую схему, но и логику ПЛК.

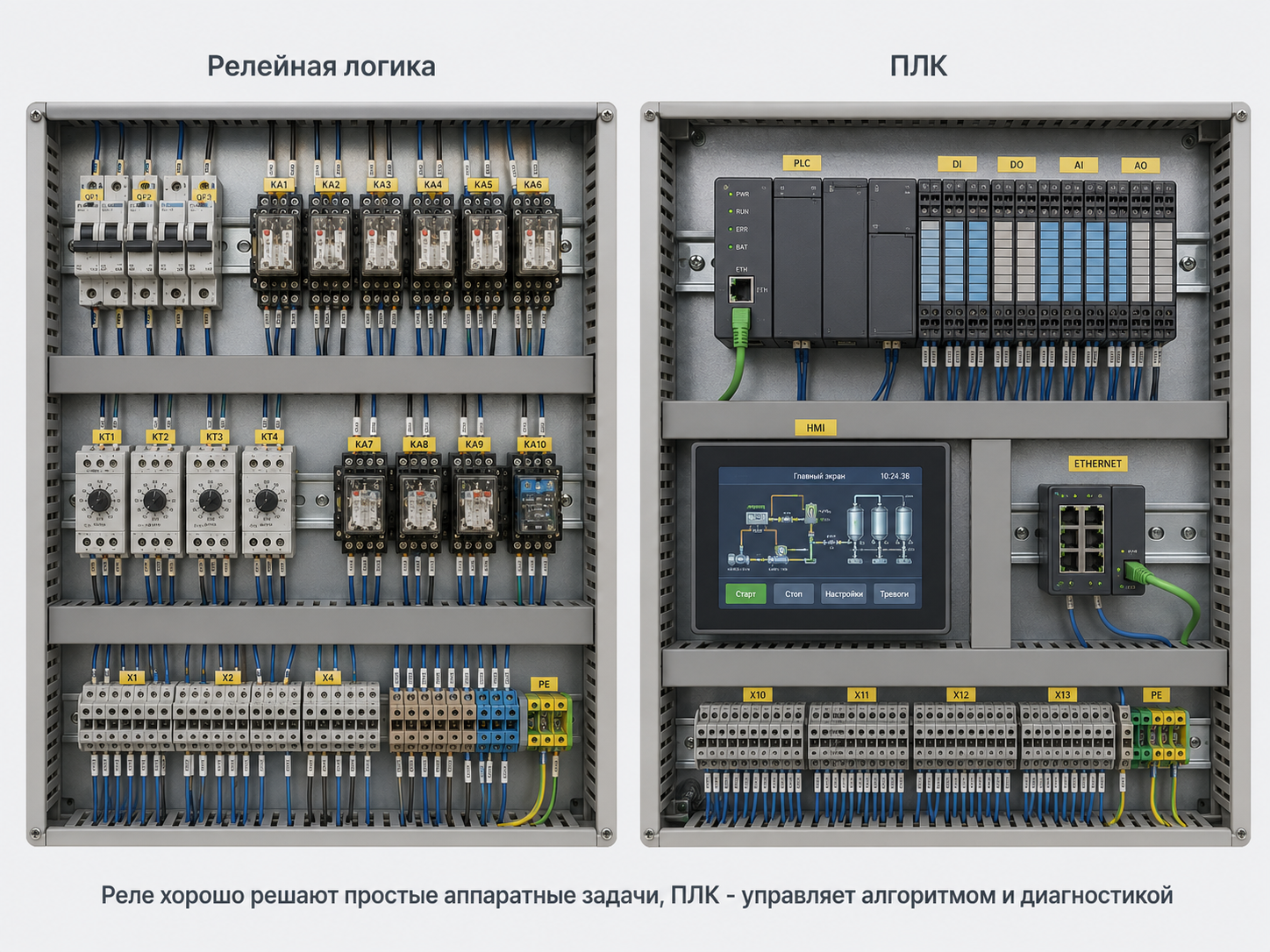

Релейная автоматика и ПЛК: сравнение без маркетингового тумана

Теоретическая и нормативная основа

Выбор между релейной автоматикой и ПЛК нельзя делать только по цене контроллера. В шкафу управления важно учитывать безопасность, аппаратную защиту, электромагнитную совместимость, требования к цепям управления, условия эксплуатации, ремонтопригодность и проверяемость логики.

На какие документы опираться

·         ГОСТ IEC 61439-1-2024 - общие требования к низковольтным комплектным устройствам распределения и управления. Документ важен для шкафов и НКУ как изделий, а не только для отдельных аппаратов.

·         ГОСТ Р МЭК 60204-1-2007 - электрооборудование машин и механизмов. Полезен для шкафов управления технологическим оборудованием, приводами, исполнительными механизмами и машинными установками.

·         ГОСТ IEC 61131-2-2012 - требования к программируемым контроллерам и связанным периферийным устройствам. Применим при выборе ПЛК, модулей ввода-вывода и условий эксплуатации.

·         IEC 61131-3:2025 - стандарт, определяющий языки программирования ПЛК, включая Structured Text, Ladder Diagram и Function Block Diagram.

·         ГОСТ IEC 60947-4-1-2021 - низковольтные контакторы и пускатели. Важен для релейных и комбинированных шкафов с управлением электродвигателями.

·         ГОСТ IEC 60947-5-1-2014 - аппараты и коммутационные элементы цепей управления: кнопки, переключатели, концевики, реле и элементы сигнализации.

·         ПУЭ гл. 5.3 - электродвигатели и их коммутационные аппараты: полезна при проектировании шкафов управления двигателями и насосами.

Перед проектированием конкретного шкафа необходимо сверить актуальные редакции ПУЭ, ГОСТ, СП, технические условия заказчика и требования отрасли. Нормативы имеют неприятную привычку меняться, а объект - не прощать шаблонных решений.

·         ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования - https://docs.cntd.ru/document/1310381161

·         ГОСТ Р МЭК 60204-1-2007. Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования - https://docs.cntd.ru/document/1200062544

·         ГОСТ IEC 61131-2-2012. Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания - https://docs.cntd.ru/document/1200103628

·         IEC 61131-3:2025. Programmable controllers - Programming languages - https://webstore.iec.ch/en/publication/68533

·         ГОСТ IEC 60947-4-1-2021. Низковольтная аппаратура. Контакторы и пускатели - https://docs.cntd.ru/document/1200181366

·         ГОСТ IEC 60947-5-1-2014. Аппараты и коммутационные элементы цепей управления - https://docs.cntd.ru/document/1200112768

·         ПУЭ. Глава 5.3. Электродвигатели и их коммутационные аппараты - https://docs.cntd.ru/document/1200001637

·         E. R. Alphonsus, M. O. Abdullah. A review on the applications of programmable logic controllers (PLCs) - https://www.sciencedirect.com/science/article/abs/pii/S1364032116000551

·         PLCverif: Status of a Formal Verification Tool for Programmable Logic Controller - https://arxiv.org/abs/2203.17253

Когда выбрать релейную автоматику

Релейная автоматика подходит, когда задача простая, количество сигналов невелико, алгоритм заранее понятен и в будущем почти не изменится. В этом случае ПЛК может оказаться не инженерным решением, а дорогой заменой пары реле.

·         Один двигатель с кнопками «Пуск/Стоп» и тепловой защитой.

·         Резервирование двух насосов по простому принципу «рабочий/резервный».

·         Местное управление вентилятором без регулирования скорости и без диспетчеризации.

·         Блокировка запуска при отсутствии фазы или аварии защиты.

·         Простая световая сигнализация состояния оборудования.

·         Аварийное отключение, которое должно оставаться аппаратным и независимым от программы.

Пример: шкаф для простого вытяжного вентилятора

Есть вентилятор, кнопки «Пуск/Стоп», автомат, контактор, тепловое реле, лампы «Работа» и «Авария», реле контроля фаз. Никаких датчиков, графиков, расписаний и удаленного управления. В большинстве случаев релейная схема здесь будет нормальным решением: понятным, ремонтопригодным и экономически оправданным.

Когда выбрать ПЛК

ПЛК нужен, когда шкаф управления должен не просто включать аппараты, а управлять процессом. Разница примерно такая же, как между выключателем света и диспетчерской системой здания: и то и другое включает нагрузку, но уровень задачи разный.

·         Есть несколько режимов работы: ручной, автоматический, дистанционный, сервисный.

·         Нужно обрабатывать аналоговые сигналы: давление, уровень, температуру, расход, вибрацию.

·         Требуется HMI-панель с настройками, авариями, счетчиками и подсказками оператору.

·         Нужна связь с SCADA, диспетчеризацией, верхним уровнем или соседним шкафом.

·         Алгоритм включает последовательности, задержки, чередование, приоритеты, блокировки, PID-регулирование.

·         Заказчик планирует развивать систему: добавлять насосы, датчики, режимы, архивы, удаленный мониторинг.

Пример: насосная станция с поддержанием давления

Если нужно поддерживать давление по датчику 4-20 мА, управлять частотным преобразователем, чередовать насосы по моточасам, включать резерв при аварии, передавать данные в SCADA и показывать оператору сообщения на HMI - релейная схема быстро станет громоздкой. Здесь ПЛК логичнее: он берет на себя алгоритм, диагностику и обмен данными.

Комбинированный вариант: часто самый правильный

На практике вопрос не всегда звучит как «реле или ПЛК». Часто правильнее спросить: какие функции должны быть аппаратными, а какие программными?

В хорошем шкафу управления ПЛК не обязан управлять всем напрямую. Аварийный стоп, защита двигателя, отключение при опасном состоянии, межблокировки силовых цепей и защита от неправильного включения часто выполняются аппаратно. ПЛК при этом занимается технологической логикой: режимами, последовательностями, диагностикой, обменом данными и интерфейсом оператора.

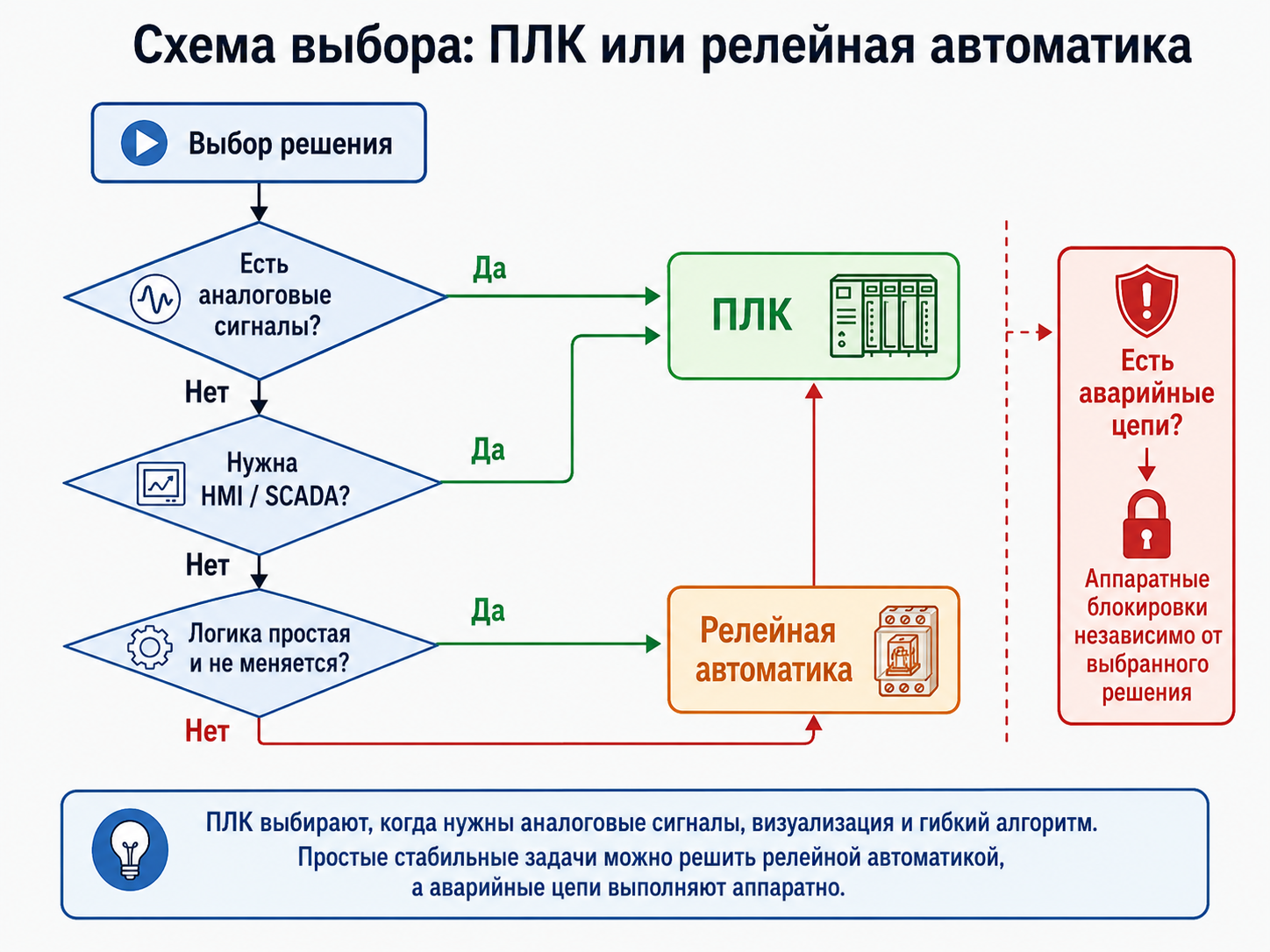

Практический блок: как выбрать решение для конкретного шкафа

Шаг 1. Описать объект управления

Сначала нужно понять, чем управляет шкаф: насосами, вентиляторами, задвижками, ТЭНами, конвейерами, дозаторами, освещением, клапанами или технологической линией. Без этого выбор автоматики превращается в спор вкусов.

·         Сколько исполнительных механизмов?

·         Какая мощность приводов?

·         Есть ли частотные преобразователи или УПП?

·         Сколько датчиков и каких типов?

·         Какие режимы нужны оператору?

·         Есть ли требования к диспетчеризации?

·         Нужны ли аварийные архивы, тренды, счетчики моточасов?

Шаг 2. Составить таблицу сигналов

Для шкафа управления полезно заранее составить I/O-лист: дискретные входы, дискретные выходы, аналоговые входы, аналоговые выходы, интерфейсы связи. Именно эта таблица быстро показывает, где релейная схема еще разумна, а где уже пора ставить ПЛК.

Шаг 3. Разделить режимы работы

Для промышленного шкафа часто нужны как минимум ручной и автоматический режим. Иногда добавляют дистанционный, сервисный, наладочный, аварийный, режим местного управления с двери шкафа и режим управления от верхнего уровня.

Если режимы простые, их можно реализовать переключателями и реле. Если режимы влияют на последовательности, условия запуска, приоритеты и уставки - лучше закладывать ПЛК.

Шаг 4. Оценить эксплуатацию

Шкафом после сдачи будут пользоваться люди. Это может быть дежурный электрик, оператор, инженер АСУ ТП, механик или подрядчик по сервису. Если логика управления сложная, а диагностики нет, эксплуатация превращается в игру «угадай, почему не запустилось».

·         Для простого объекта достаточно ламп индикации и схемы в кармане двери.

·         Для сложного объекта нужна HMI-панель, журнал аварий и понятные сообщения.

·         Для удаленного объекта нужна передача статусов и аварий в диспетчеризацию.

·         Для объекта с частыми изменениями нужна возможность корректировать алгоритм без полной переделки шкафа.

Примеры применения

Нюансы монтажа и проектирования

1. Не смешивать силовую часть и слаботочные сигналы как попало

В шкафу управления рядом находятся контакторы, ПЧ, блоки питания, датчики, модули ввода-вывода и клеммы. Силовые цепи и цепи сигналов нужно разводить с учетом электромагнитных помех, трассировки, экранирования и удобства обслуживания. Особенно это важно для аналоговых сигналов и интерфейсов RS-485.

2. Оставлять место под обслуживание и расширение

Шкаф, заполненный «в ноль», выглядит экономно только на бумаге. В эксплуатации это неудобно: сложно заменить модуль, добавить клемму, завести новый кабель, снять измерения. Для ПЛК и модулей расширения запас места особенно важен.

3. Документировать программу ПЛК

ПЛК без исходного проекта, комментариев, описания алгоритма и резервной копии - это не автоматика, а лотерея для следующего инженера. В комплект документации стоит включать описание режимов, таблицу сигналов, перечень аварий, карту обмена и версию программы.

4. Аппаратные блокировки не заменять только программой

Если неправильное включение может повредить оборудование или создать опасность, блокировка должна быть продумана аппаратно. ПЛК может координировать процесс, но критические цепи не стоит делать зависимыми только от программной логики, если требования безопасности диктуют независимое отключение.

5. Правильно выбирать питание цепей управления

В шкафах управления часто применяют 24 В DC для ПЛК, датчиков и реле. Это удобно и безопаснее для многих цепей управления, но требует нормального блока питания, защиты цепей, резервирования при необходимости и грамотного распределения питания по клеммам.

Типичные ошибки при выборе между реле и ПЛК

Советы профессионалов

·         Не выбирайте ПЛК только потому, что «так современнее». Выбирайте его, когда есть задача для программы.

·         Не выбирайте реле только потому, что «так дешевле». При сложной логике экономия быстро уйдет в монтаж, отладку и обслуживание.

·         До расчета шкафа составьте алгоритм: входы, выходы, режимы, аварии, блокировки, действия оператора.

·         Для шкафов с ПЛК обязательно просите описание программы, резервную копию, таблицу сигналов и карту обмена.

·         Аварийные цепи, защиты и важные блокировки рассматривайте отдельно от технологической логики.

·         Для насосов, вентиляции, ТЭНов и линий с частотным регулированием заранее решайте вопрос HMI и диспетчеризации.

·         Оставляйте резерв по месту, клеммам, питанию и модулям ввода-вывода. Запас места дешевле, чем новый шкаф через полгода.

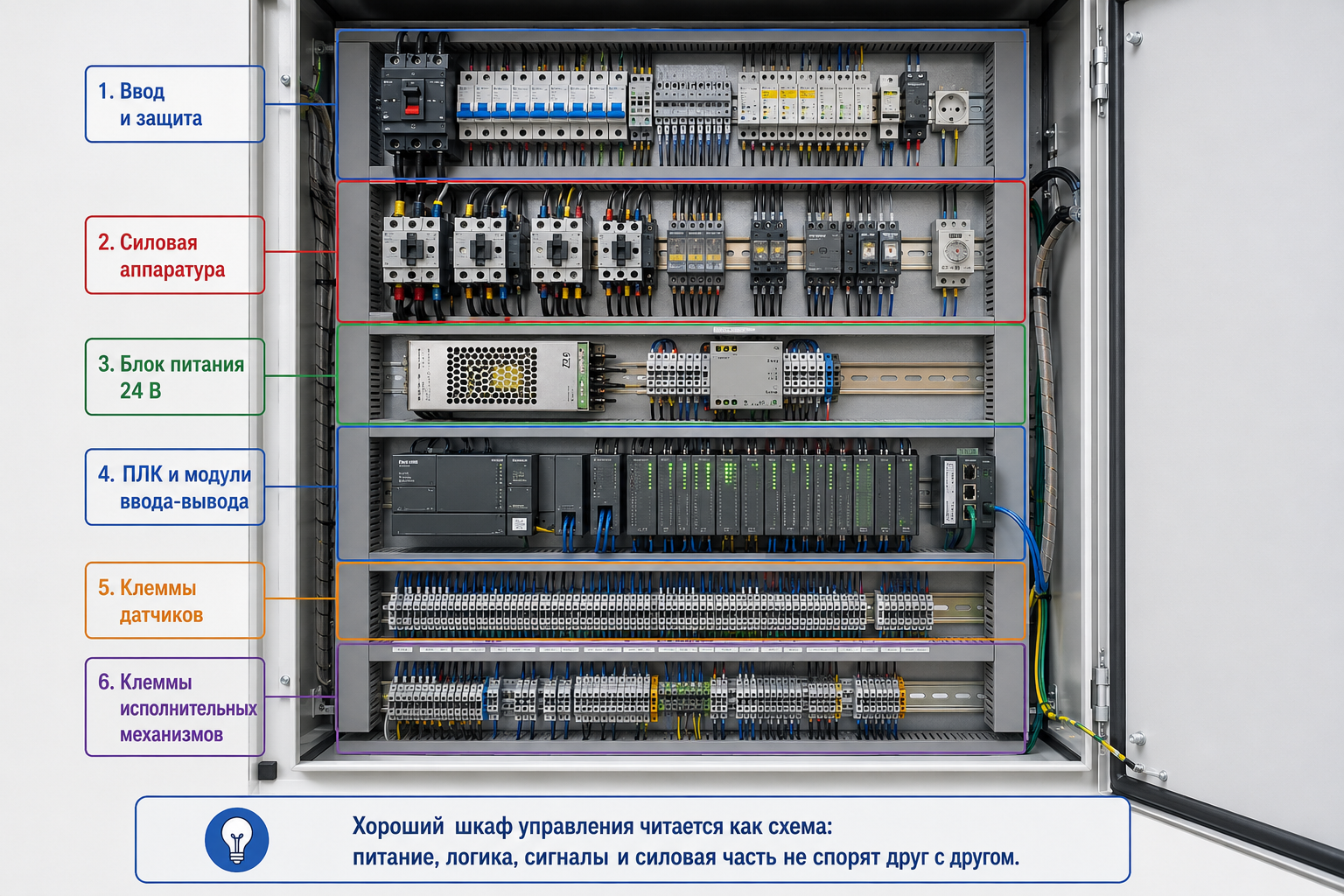

Как выглядит правильная архитектура шкафа управления

Для большинства промышленных задач правильная архитектура строится не вокруг «любимого бренда», а вокруг функций. Сначала определяется, что должно быть защищено, чем нужно управлять, какие сигналы поступают в шкаф, кто будет оператором и куда нужно передавать данные.

FAQ: частые вопросы

Можно ли заменить ПЛК релейной автоматикой?

Иногда да, если логика простая. Но если есть аналоговые датчики, HMI, SCADA, архивы, сложные режимы или частотное регулирование, замена ПЛК реле часто делает шкаф громоздким и неудобным.

Что дешевле: реле или ПЛК?

Для простой задачи обычно дешевле реле. Для сложной задачи ПЛК может быть экономичнее, потому что уменьшает количество аппаратов, проводного монтажа и будущих переделок.

ПЛК надежнее релейной схемы?

Надежность зависит не только от типа логики. Важны схема, качество компонентов, программа, монтаж, защита питания, ЭМС, документация и ПНР. Хорошо сделанный ПЛК-шкаф надежен; плохо сделанная программа - нет.

Нужна ли HMI-панель, если есть ПЛК?

Не всегда. Если оператору нужны только несколько кнопок и ламп, HMI может быть лишней. Если нужны уставки, аварии, ручное управление механизмами, диагностика и сервисные экраны - HMI сильно упрощает эксплуатацию.

Можно ли оставить ручной режим при ПЛК?

Да, и для многих шкафов это желательно. Ручной режим помогает при наладке, обслуживании и аварийных ситуациях. Важно корректно продумать блокировки, чтобы ручное управление не создавало опасных режимов.

Что запросить у производителя шкафа с ПЛК?

Алгоритм работы, I/O-лист, схему, перечень аварий, описание режимов, карту обмена, резервную копию программы, парольную политику, инструкцию оператора и протокол ПНР.

Вывод: реле и ПЛК не конкуренты, а инструменты для разных задач

Релейная автоматика остается нормальным инженерным решением для простых, понятных и стабильных задач. ПЛК нужен там, где шкаф управляет процессом, работает с датчиками, режимами, HMI, SCADA и изменяемыми алгоритмами. А в серьезных шкафах управления часто применяются оба подхода: аппаратная защита и блокировки работают независимо, а контроллер управляет технологией и диагностикой.

Если вы планируете заказать шкаф управления, не начинайте с вопроса «какой контроллер поставить». Начните с задачи: чем управляем, какие режимы нужны, какие датчики есть, кто будет обслуживать объект и куда нужно передавать данные. После этого выбор между реле и ПЛК становится не спором, а нормальным инженерным решением.
