Главная мысль: выбирать реле времени нужно не по надписи «0,1 с–100 ч» на лицевой панели, а по функции, способу запуска, типу выхода, характеру нагрузки и поведению схемы при пропадании питания.

1. Что такое реле времени и чем оно отличается от суточного таймера

Реле времени — аппарат управления, который изменяет состояние выходных контактов не одновременно с появлением управляющего сигнала, а по заданному временному алгоритму. Международный стандарт IEC 61812-1 распространяется на реле времени и промежуточные реле для промышленного управления, автоматизации, сигнализации и аналогичных применений [1]. Контактная часть и элементы цепей управления также рассматриваются в общей системе требований к аппаратам управления низкого напряжения [2].

В простейшем варианте реле получает питание, начинает отсчёт и через установленное время замыкает или размыкает контакт. В более развитых моделях есть отдельный управляющий вход, несколько временных диапазонов, два перекидных контакта, циклический режим, импульсный выход, память состояния и десятки функций.

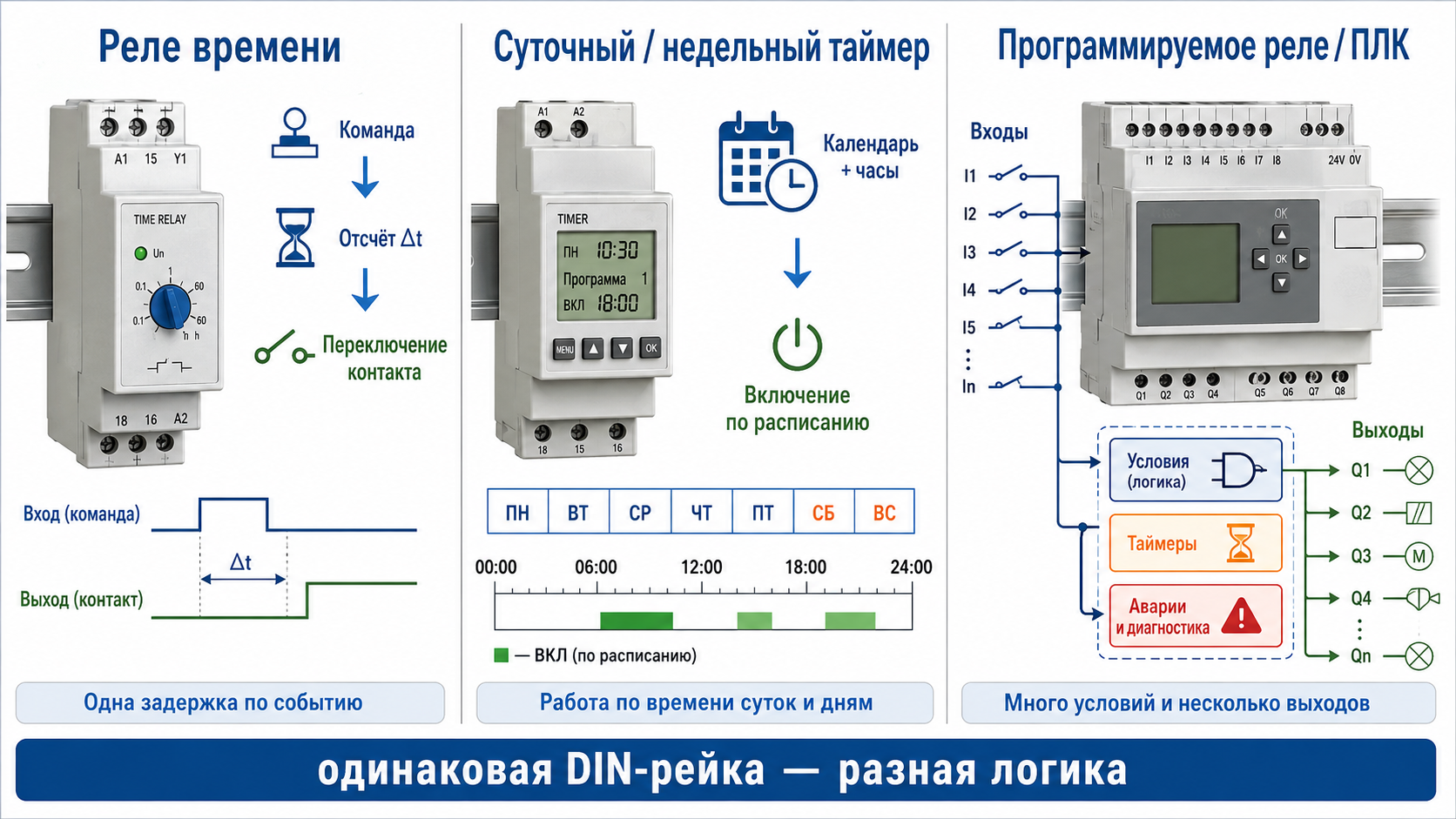

Важно не смешивать три близких по смыслу устройства. Реле времени отсчитывает интервал от события — подачи питания или сигнала. Суточный или недельный таймер, который в технической документации часто называется time switch, срабатывает по часам и календарю. Астрономический таймер дополнительно рассчитывает время восхода и заката. Программируемое реле или ПЛК уже выполняет не только выдержки, но и логические условия, блокировки, счёт, диагностику и обмен данными.

Поэтому вопрос «какой таймер поставить?» лучше сразу уточнять: нужно отсчитать 20 секунд после команды, включать освещение ежедневно в 18:00 или управлять последовательностью из десяти механизмов. Корпус может выглядеть похоже, но задача и внутренняя логика — разные.

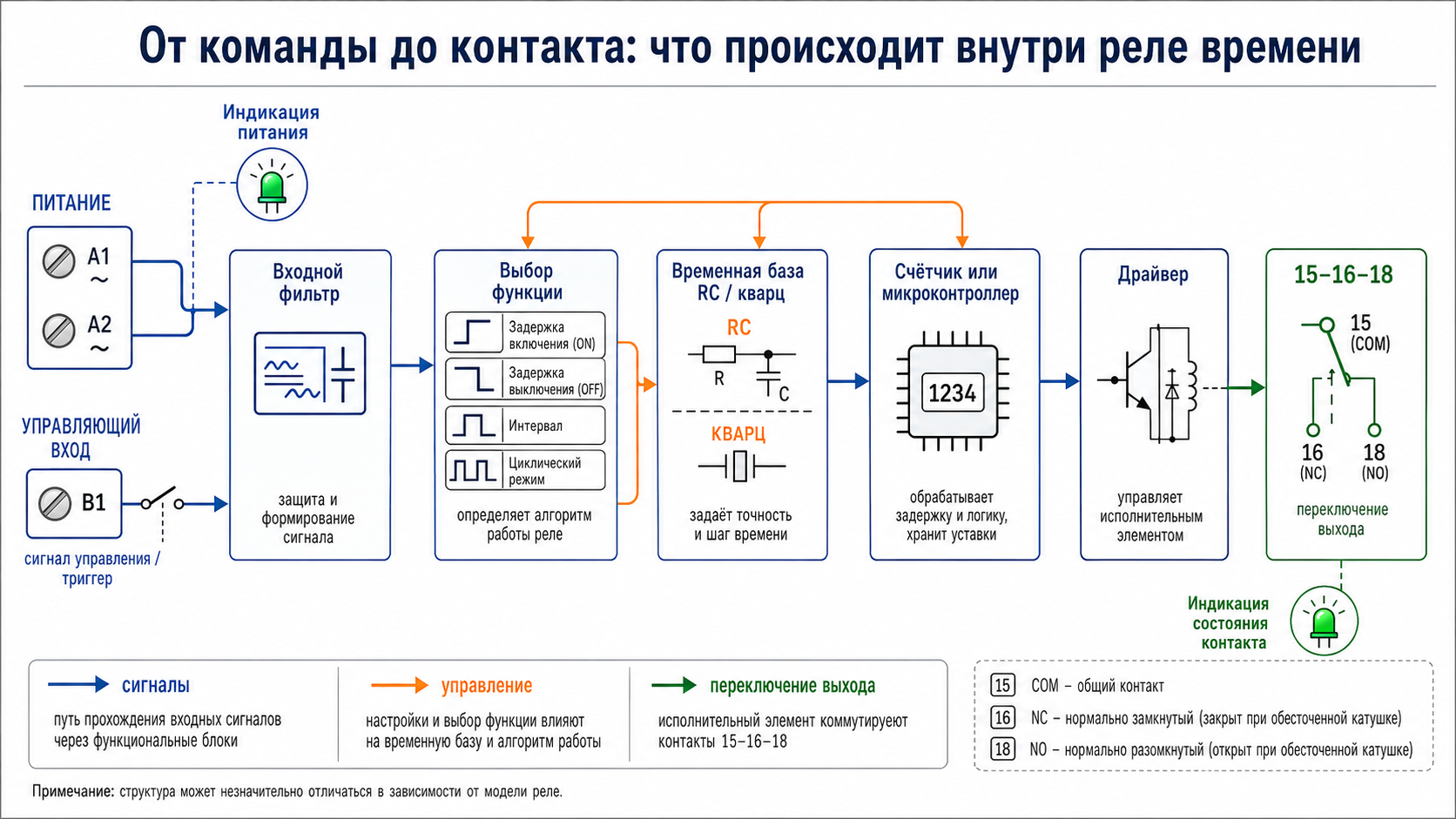

2. Как реле времени формирует задержку

Независимо от поколения устройства, внутри решаются пять задач:

• принять питание и/или управляющий сигнал;
• сформировать устойчивую шкалу времени;
• сравнить прошедшее время с установленным значением;
• переключить выходной элемент;
• вернуться в исходное состояние после сброса или снятия команды.

2.1. Аналоговый принцип: RC-цепь

В простых электронных схемах задержка формируется зарядом или разрядом конденсатора через резистор. Напряжение на конденсаторе меняется по экспоненциальному закону, а характерное время процесса задаёт постоянная времени τ = R × C. При зарядке напряжение приближается к установившемуся значению, при разрядке — уменьшается. Когда оно пересекает порог компаратора, выходной каскад переключает реле. Экспоненциальный характер RC-процесса и смысл постоянной времени подробно разбираются в материалах MIT OpenCourseWare [6].

У такого решения есть достоинства: простота, низкая стоимость и понятная настройка. Но есть и ограничения: разброс номиналов, температурный дрейф, токи утечки, старение конденсатора и зависимость от качества питания. Поэтому длинные выдержки и высокая повторяемость обычно требуют генератора и счётчика либо микроконтроллера.

Практический вывод: если в паспорте указана только «точность установки», это ещё не означает, что каждое последующее срабатывание будет происходить с такой же погрешностью. Для технологических циклов важна повторяемость, а для работы при разных температурах — температурный дрейф.

2.2. Цифровой принцип: генератор, счётчик, микроконтроллер

В цифровом реле опорные импульсы формируются генератором, после чего счётчик или микроконтроллер определяет, сколько времени прошло. Тактовая частота может задаваться RC-генератором или кварцевым резонатором. Кварц обеспечивает более стабильную временную базу, а программная обработка позволяет реализовать широкий диапазон задержек и несколько режимов без усложнения силовой части.

Типовая структура современного электронного реле включает источник питания, входной формирователь, блок выбора функции и диапазона, микроконтроллер, индикаторы состояния и выходной элемент. Последним может быть электромеханический контакт, транзистор или симистор. В каталогах «цифровые» реле часто выделяют отдельно, хотя конструктивно это разновидность электронных устройств.

Микроконтроллер удобен ещё и тем, что функции задаются программно: производителю не требуется собирать отдельную схему для каждой временной диаграммы. Пользователь получает многофункциональный прибор, а инженер — возможность сократить номенклатуру на складе. Но универсальность не отменяет необходимости внимательно выбрать режим: одна неверная буква на переключателе — и «задержка включения» превращается в «импульс после включения».

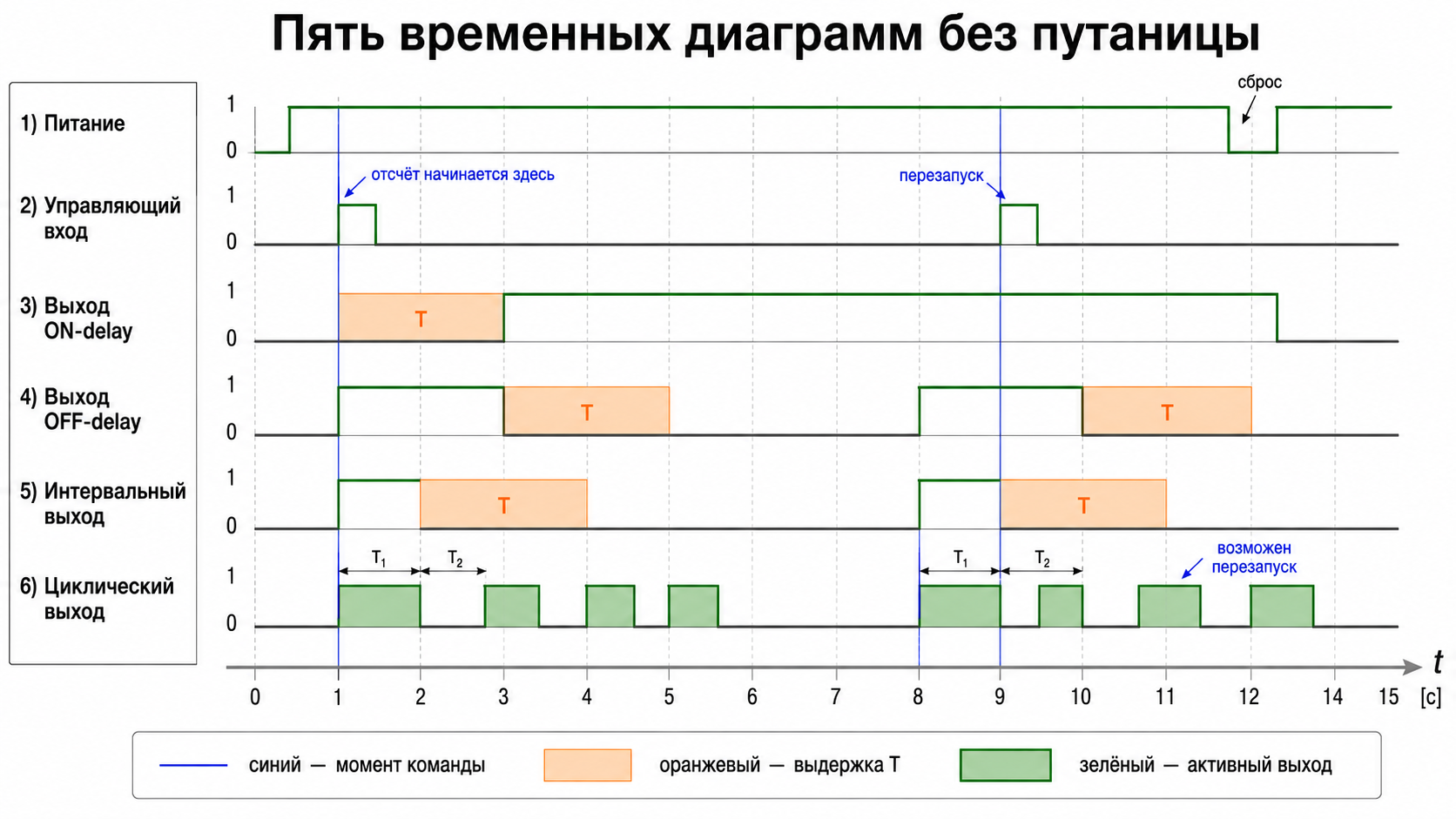

3. Основные функциональные режимы

Название функции важнее диапазона времени. Один и тот же прибор может поддерживать несколько режимов, но каждый режим по-разному реагирует на подачу питания, управляющий вход и снятие команды. Производители используют буквенные обозначения, которые не всегда совпадают, поэтому ориентироваться нужно по временной диаграмме в инструкции.

Простой способ не ошибиться: на временной диаграмме сначала найдите строку питания, затем управляющий вход и только потом выход. Смотрите не на красивую пиктограмму, а на момент запуска отсчёта и условие сброса. Определения ON-delay, OFF-delay, интервального и циклического режимов приведены в техническом руководстве Omron [4], а широкий набор функций промышленного реле показан в руководстве Siemens SIRIUS 3RP25 [3].

4. Виды реле времени по принципу действия

Исторически выдержку времени получали механикой, воздухом, электромагнитным замедлением, синхронным двигателем и электронными схемами. Сегодня в новых шкафах управления чаще применяют электронные модульные реле, но старые принципы всё ещё встречаются в действующем оборудовании и ремонтной практике.

4.1. Электромагнитные реле с замедлением

В реле постоянного тока дополнительная короткозамкнутая обмотка или медная гильза создаёт магнитный поток, который по правилу Ленца препятствует быстрому изменению основного потока. В результате якорь притягивается или отпускается с задержкой. Диапазон регулирования невелик, зато принцип прост и не требует микропроцессора.

Такие аппараты важны скорее как часть истории и существующего парка оборудования. Для новой компактной автоматики обычно выбирают электронный аналог с более широким диапазоном и меньшими габаритами.

4.2. Пневматические и часовые механизмы

Пневматическое реле использует демпфер: скорость движения механизма зависит от расхода воздуха через регулируемое отверстие. В часовом или анкерном механизме электромагнит взводит пружину, а контакты переключаются после отработки механического отсчёта.

Плюсы — наглядность и относительная независимость от сложной электроники. Минусы — износ механики, чувствительность к загрязнению, ограниченная точность и более трудная повторная настройка.

4.3. Моторные реле времени

Синхронный двигатель через редуктор вращает программный диск или кулачковый механизм. Такие устройства способны отсчитывать длительные интервалы и формировать расписание, но занимают больше места и имеют движущиеся детали.

По функционалу моторные устройства ближе к механическим таймерам и реле расписания. В современных щитах их обычно заменяют цифровыми недельными таймерами или программируемыми реле.

4.4. Электронные аналоговые реле

Времязадающий узел строится на RC-цепи, генераторе и компараторе. Настройка часто выполняется потенциометром и переключателем диапазона. Это хороший выбор для простой задержки, когда не нужна календарная функция или сложная диагностика.

При выборе стоит проверить повторяемость и допустимое положение ручки настройки. Слишком широкий диапазон на одном потенциометре делает точную установку неудобной: выставить 7 секунд на шкале 0,1–100 часов — занятие для очень терпеливого наладчика.

4.5. Цифровые и микропроцессорные реле

Цифровое устройство измеряет время программно, может иметь дисплей, кнопки, энергонезависимую память, несколько выходов и блокировку настроек. Оно лучше подходит для длительных выдержек, высокой повторяемости и частой переналадки.

Однако дисплей сам по себе не делает аппарат промышленным. Не менее важны диапазон питания, устойчивость к помехам, климатическое исполнение, категория контактов, ресурс, сертификаты и доступность технической документации.

4.6. Программируемые и астрономические таймеры

Программируемый таймер работает по расписанию: часы, дни недели, праздники, сезонные программы. Астрономический — вычисляет восход и закат по координатам. Это оптимально для наружного освещения, рекламы, подсветки и иных задач, связанных не с задержкой после команды, а с реальным временем суток.

Для технологической задержки после сигнала такой прибор может быть избыточен, а иногда и неудобен. Поэтому сначала формулируют алгоритм, и только потом выбирают аппарат.

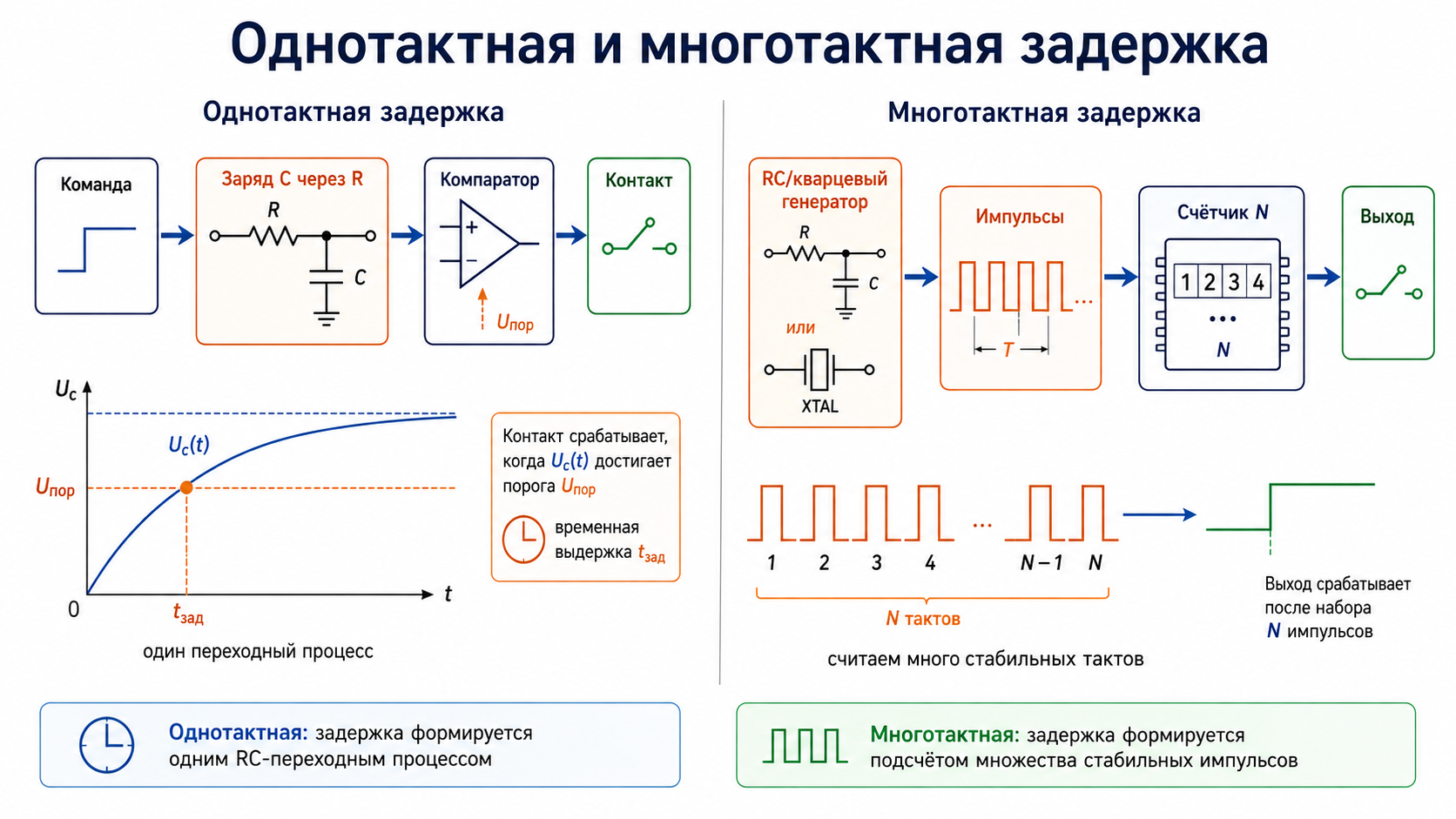

5. Однотактные и многотактные схемы: что это означает внутри

В исходной схемотехнике электронные реле условно делили на однотактные и многотактные. Это не главный параметр в современном каталоге, но классификация помогает понять эволюцию устройства.

В однотактной схеме одна зарядка или разрядка RC-цепи непосредственно задаёт задержку. Напряжение сравнивается с опорным уровнем компаратора, после чего включается выход. Решение простое, но диапазон и стабильность ограничены параметрами компонентов.

В многотактной схеме RC-цепь входит в генератор, который выдаёт последовательность импульсов. Счётчик накапливает импульсы, а выход переключается после достижения заданного числа. Так можно получить гораздо более длинную выдержку без гигантского конденсатора. Современный микроконтроллер делает по сути то же самое программно: считает стабильные такты и реализует нужный алгоритм.

Для пользователя вывод один: внутренний принцип важен при ремонте и оценке точности, но при подборе готового реле сначала смотрят функцию, диапазон, повторяемость и выходные характеристики.

6. Как читать характеристики и выбрать реле времени

Надёжный выбор начинается с алгоритма. Полезно записать его одной фразой: «через 15 секунд после сигнала открыть клапан и закрыть сразу после снятия сигнала» или «после отключения освещения оставить вентилятор включённым ещё 5 минут». Из этой фразы уже видны функция, старт, сброс и требуемый выход.

1. Функция. ON-delay, OFF-delay, интервальная, циклическая, звезда–треугольник или многофункциональная. Уточните, нужен ли отдельный управляющий вход.

2. Диапазон и разрешение. Рабочая выдержка должна находиться не у самого края шкалы. Для 7 секунд лучше диапазон 1–10 с, чем 0,1 с–100 ч.

3. Напряжение питания. Проверьте AC/DC, допустимый диапазон и частоту. Универсальная маркировка 24–240 V AC/DC удобна, но не должна восприниматься как разрешение подключать что угодно куда угодно.

4. Способ запуска. Power start начинает отсчёт при подаче питания. Signal start использует отдельный вход при постоянно запитанном реле. Второй вариант гибче и лучше отделяет питание электроники от команды.

5. Выход. Количество и тип контактов: NO, NC, перекидной CO; мгновенный или выдержанный; электромеханический, транзисторный или симисторный.

6. Нагрузочная способность. Смотрите не только «8 А», но и категорию применения, напряжение, характер нагрузки и допустимый пусковой ток. Катушка контактора, лампа, соленоид и нагреватель нагружают контакт по-разному.

7. Точность и повторяемость. Различайте точность установки, повторяемость, влияние температуры и напряжения, минимальное время сброса и время готовности после включения.

8. Поведение при пропадании питания. Сбрасывается ли отсчёт, сохраняется ли остаток времени, в каком состоянии окажется выход после восстановления питания.

9. Монтаж и среда. DIN-рейка, панель, колодка; ширина модуля; рабочая температура; вибрация; степень защиты оболочки шкафа; высота установки и условия загрязнения.

10. Настройка и защита параметров. Потенциометр, DIP-переключатели, дисплей, NFC или кнопки. Для эксплуатации полезны пломба, крышка или программная блокировка.

11. Индикация и диагностика. Отдельные светодиоды питания, отсчёта и состояния выхода ускоряют наладку. Дисплей полезен, если оператору нужно видеть оставшееся время.

12. Документация и соответствие. Наличие заводской инструкции, временных диаграмм, схем подключения, данных по ресурсу и применимым стандартам. IEC 61812-1 задаёт профильные требования к реле времени [1].

6.1. Почему номинальный ток контакта — не вся правда

На лицевой панели можно увидеть, например, 5 А или 8 А. Это не означает, что контактом безопасно напрямую коммутировать любой двигатель, электромагнитный клапан или светодиодный драйвер такого тока. При размыкании индуктивной цепи возникает перенапряжение, у ламп и импульсных источников питания бывает высокий бросок тока, а частая коммутация ускоряет износ.

Для цепей управления применяются категории использования, включая AC-15 и DC-13, а конкретные допустимые токи зависят от напряжения и типа нагрузки [2]. Если нагрузка тяжёлая или её параметры неизвестны, выход реле времени должен управлять катушкой промежуточного реле или контактора. Производители прямо рекомендуют не переключать тяжёлые нагрузки маломощным выходом таймера, чтобы увеличить электрический ресурс [4].

Отдельно учитывают ресурс контакта. Механический ресурс показывает, сколько переключений выдерживает механизм без нагрузки, электрический — сколько он выдерживает при заданной нагрузке. Эти цифры могут отличаться на порядки.

6.2. Релейный или полупроводниковый выход

Электромеханический перекидной контакт универсален, обеспечивает гальваническую развязку и может коммутировать AC или DC в пределах паспорта. Его минусы — износ, дребезг и ограниченная частота переключений.

Транзисторный или симисторный выход работает без механического износа и удобен для частых циклов. Но у него есть ток утечки, остаточное напряжение, ограничения по полярности или роду тока, а иногда отсутствует полноценная гальваническая развязка. В сомнительной ситуации добавляют интерфейсное реле.

7. Схемы подключения и практические правила монтажа

Предупреждение: конкретная нумерация клемм и допустимые схемы зависят от модели. Перед монтажом обязательно сверяйтесь с инструкцией производителя. Приведённые ниже обозначения типовые, а не универсальные.

7.1. Типовые клеммы

• A1, A2 — питание реле;
• B1, S или Y1 — управляющий вход запуска или сброса;
• 15 — общий контакт первой группы, 16 — нормально замкнутый, 18 — нормально разомкнутый;
• 25, 26, 28 — вторая перекидная группа, если она предусмотрена;
• иногда питание и вход имеют общий потенциал и не являются гальванически развязанными.

В руководстве Siemens 3RP25, например, питание подаётся на A1/A2, а отдельный управляющий сигнал — на B1 для функций, где он необходим [3]. На других сериях обозначения могут отличаться.

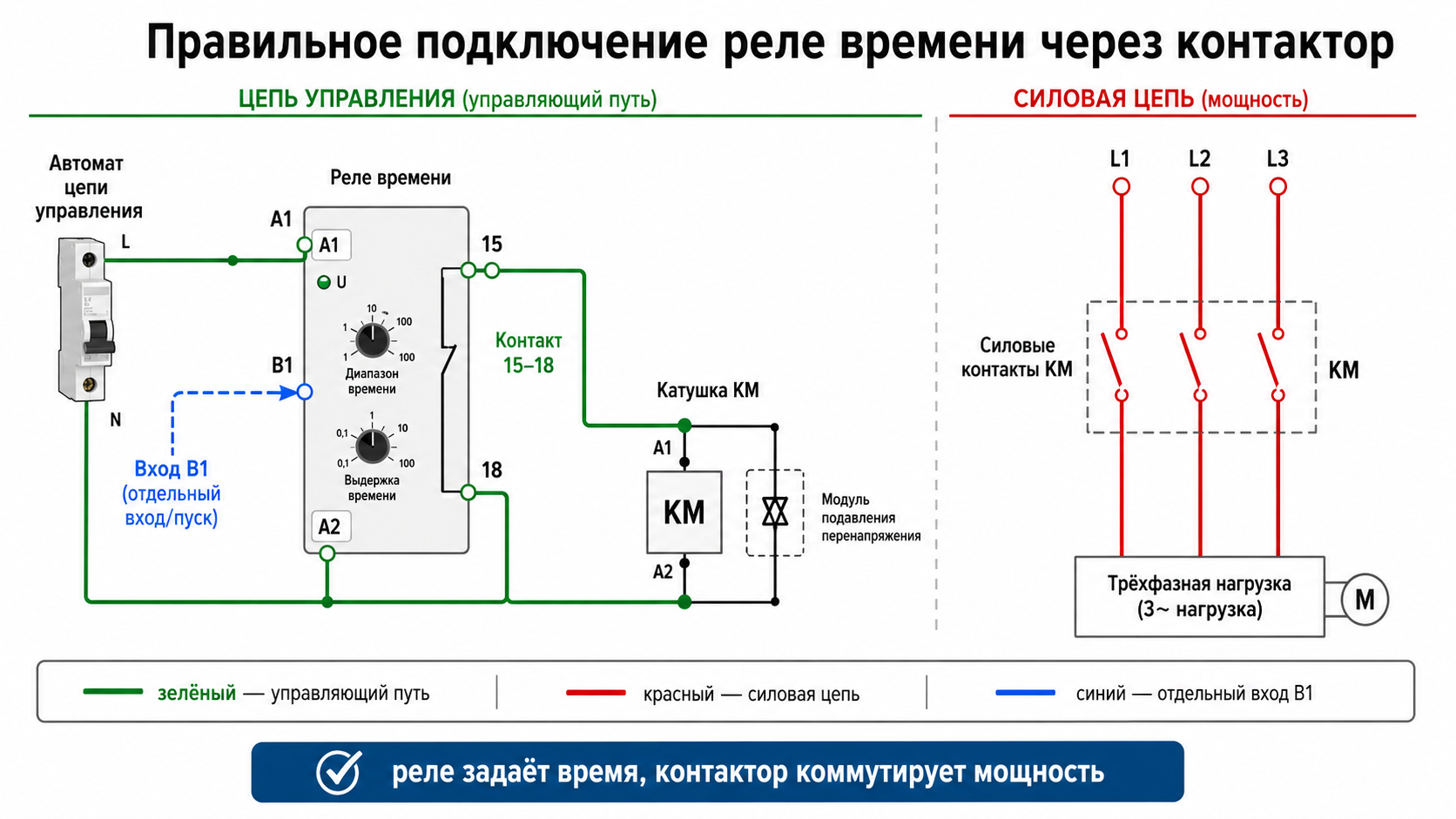

7.2. Подключение задержки включения через контактор

Наиболее безопасная типовая архитектура — реле времени управляет не силовой нагрузкой, а катушкой контактора KM. Силовые контакты контактора уже включают двигатель, нагреватель или группу освещения.

Если требуется задержанное отключение, схема и режим меняются: выход должен включиться сразу при команде и удерживаться после её снятия. Для такого режима часто нужно постоянное питание реле и отдельный управляющий вход.

Катушку контактора желательно снабдить подходящим ограничителем перенапряжения: RC-цепью или варистором для переменного тока, диодом или другим рекомендованным модулем для постоянного тока. Тип подавителя выбирают по документации контактора и требованиям к времени отпускания.

7.3. Подключение нагрузки напрямую

Прямое подключение допустимо только тогда, когда рабочий ток, пусковой ток, напряжение, категория нагрузки и частота переключений укладываются в паспорт выходного контакта. Для маломощной лампы или сигнального устройства это часто возможно. Для двигателя, нагревателя большой мощности, электромагнита или группы LED-драйверов — обычно нет.

Если нагрузка близка к пределу, экономия на контакторе быстро превращается в сваренные контакты и непредсказуемую остановку. В шкафной автоматике выход реле времени разумно считать управляющим, а не силовым.

7.4. Правила монтажа в шкафу

• Размещайте реле в цепи управления и оставляйте доступ к органам настройки.
• Разделяйте силовую и сигнальную проводку; длинный провод управляющего входа не должен идти вплотную к кабелям двигателя и выходу ПЧ.
• Проверяйте момент затяжки клемм и допустимое сечение проводников.
• Не меняйте функцию и диапазон под напряжением, если производитель прямо не разрешает это.
• После настройки фиксируйте значение на схеме, в ведомости уставок или на маркировке шкафа.
• Проверяйте режим после полного снятия и восстановления питания, а не только кнопкой «Пуск».
• Для критичных механизмов используйте обратную связь «контактор включён», «заслонка открыта», «двигатель работает». Таймер не подтверждает фактическое выполнение команды.
• Обычное реле времени не должно быть единственным элементом функции аварийного останова или другой safety-функции. Для этого применяют сертифицированные устройства и архитектуры безопасности.

8. Примеры применения в электрощитах и автоматике

8.1. Последовательный пуск нескольких механизмов

Одновременное включение вентиляторов, насосов и конвейеров создаёт суммарный бросок тока и удар по механике. Несколько реле ON-delay могут запускать нагрузки ступенями: первая сразу, вторая через 3 секунды, третья через 6 секунд. Для двух-трёх независимых ступеней это простое решение. Если механизмов много или нужна проверка готовности каждого, лучше использовать ПЛК.

8.2. Выбег вентилятора после снятия команды

OFF-delay оставляет вентилятор включённым после выключения освещения, остановки станка или закрытия технологического процесса. Важно, чтобы реле сохраняло питание во время выдержки. Если питание снимается тем же контактом, который выдаёт команду, обычная задержка выключения может не сработать.

8.3. Ожидание открытия заслонки

После команды на привод заслонки вентилятор запускают через несколько секунд. Но фиксированная пауза не заменяет концевой выключатель «открыто». Правильная схема использует подтверждение положения, а таймер — как ограничение времени ожидания и источник аварии «заслонка не открылась». В противном случае механизм может включиться при заклинившей заслонке.

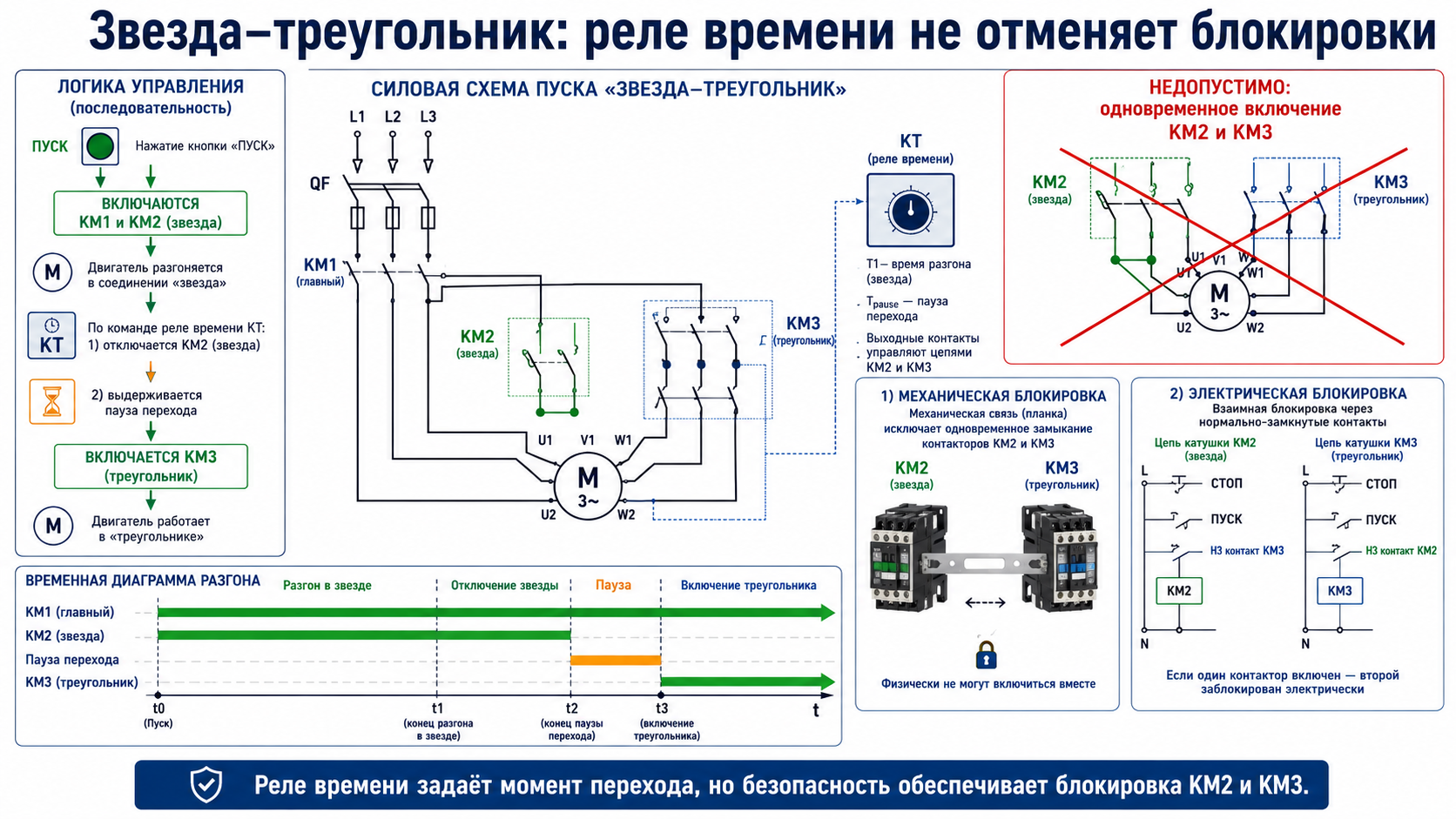

8.4. Пуск двигателя «звезда–треугольник»

Специализированное реле включает контактор «звезда», выдерживает установленное время разгона, отключает его и после короткой паузы включает «треугольник». Обязательны электрическая и механическая блокировки, исключающие одновременное включение контакторов. Уставку выбирают по фактическому разгону двигателя, а не «по привычке 5 секунд».

8.5. Защита компрессора от частых перезапусков

После остановки компрессора запрещают повторный запуск в течение заданного времени. Это можно реализовать OFF-delay, блокировкой повторного старта или программируемым реле. Алгоритм должен учитывать аварийное отключение и восстановление питания.

8.6. Циклическая продувка или смазка

Асимметричное циклическое реле задаёт, например, 10 секунд работы клапана и 20 минут паузы. Следует проверить, с какого состояния начинается цикл после включения: ошибочный старт с открытого клапана может быть нежелателен.

8.7. Освещение лестницы, склада или территории

Для задержанного выключения после кнопки подходит лестничный таймер или интервальное реле. Для ежедневного расписания лучше суточный/недельный таймер, а для уличного освещения — астрономический таймер либо контроллер с датчиком освещённости и расписанием.

8.8. Контроль отсутствия импульсов

Реле watchdog может контролировать периодический сигнал датчика или контроллера. Если импульсы исчезли, выход меняет состояние. Но для контроля скорости конвейера, обрыва ремня или вращения вала часто правильнее применять специализированное реле контроля движения с подходящим датчиком.

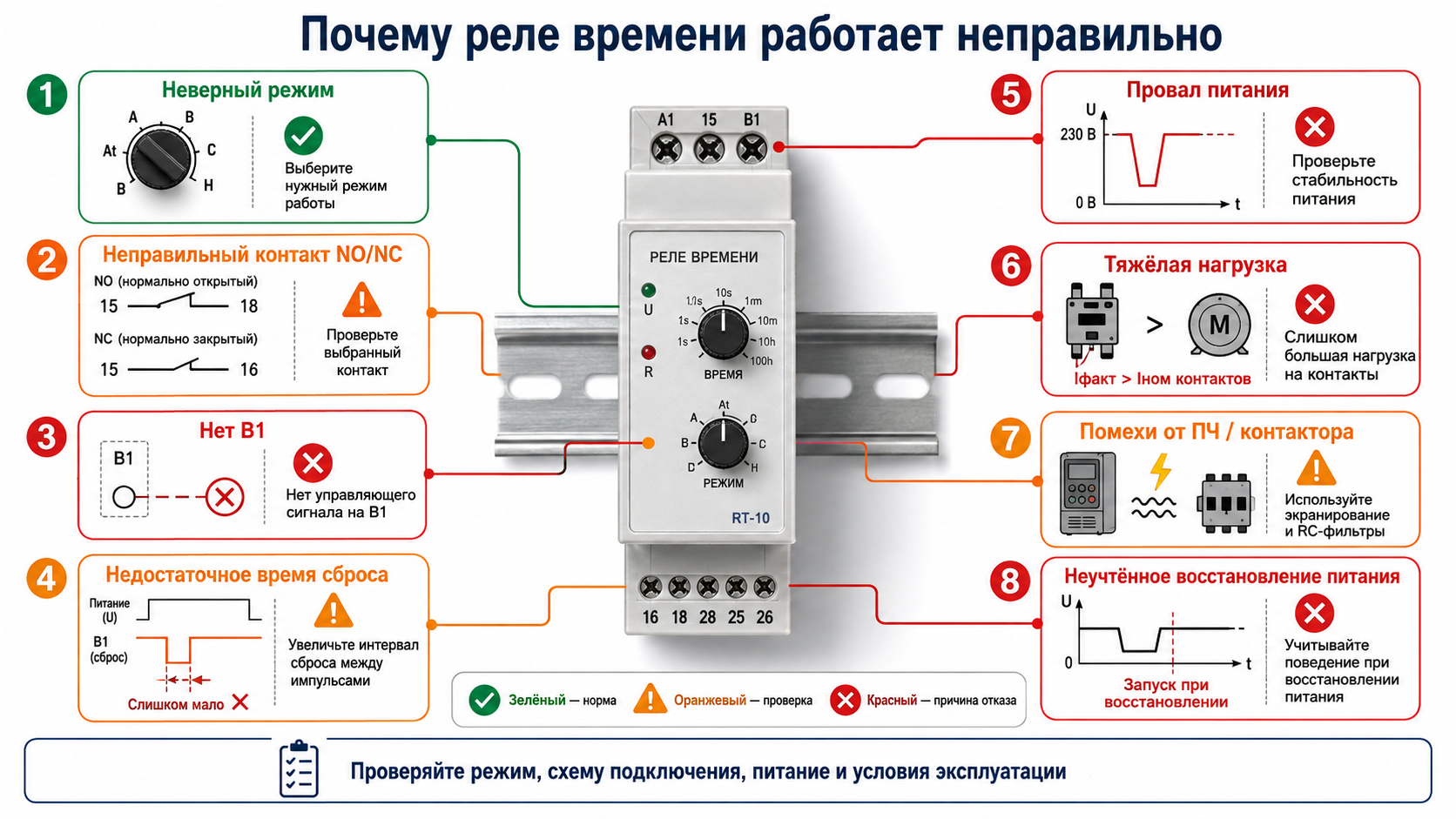

9. Типичные ошибки, диагностика и обслуживание

9.1. Ошибки проектирования и настройки

Перепутан режим ON-delay и interval: В первом выход включается после выдержки и остаётся включённым, во втором — включается сразу и отключается по окончании времени.

Выбран запуск по питанию вместо сигнального входа: Реле перезапускается при каждом провале питания, а команда не отделена от питания электроники.

Нагрузка подключена напрямую к маломощному контакту: Контакт подгорает или сваривается из-за броска тока и индуктивности.

Не учтено время сброса: Повторная команда приходит раньше, чем реле вернулось в исходное состояние, и следующий цикл становится непредсказуемым.

Уставка находится у края диапазона: Точность регулировки ухудшается, особенно на аналоговом потенциометре.

Таймер заменяет обратную связь: Схема «ждёт пять секунд и считает, что клапан открылся», хотя фактического подтверждения нет.

Нет блокировки настроек: Уставка случайно меняется при обслуживании или очистке шкафа.

Не проверено поведение после пропадания питания: После восстановления реле может сразу включить выход, начать новый отсчёт или остаться в ином состоянии, чем ожидает технолог.

Обычный таймер включён в safety-цепь: Функция безопасности становится зависимой от устройства, которое не рассчитано на требуемый уровень безопасности.

9.2. Таблица быстрой диагностики

9.3. Обслуживание

Электронное реле времени обычно не требует регулярной разборки. Обслуживание сводится к осмотру, проверке затяжки клемм, контролю следов нагрева, тестированию временного алгоритма и сравнению фактической выдержки с уставкой.

В реле с механическими контактами оценивают частоту коммутаций и характер нагрузки. Если выход управляет контактором, проверяют также катушку, модуль подавления перенапряжения и сам контактор. При нестабильной работе цифровой модели сначала проверяют питание и электромагнитные помехи, а не спешат объявлять микроконтроллер «сошедшим с ума».

После замены реле недостаточно перенести провода по номерам. Нужно сопоставить функцию, временную диаграмму, логику NO/NC, питание, управляющий вход и поведение при сбросе. Одинаковая ширина корпуса не гарантирует одинаковую схему.

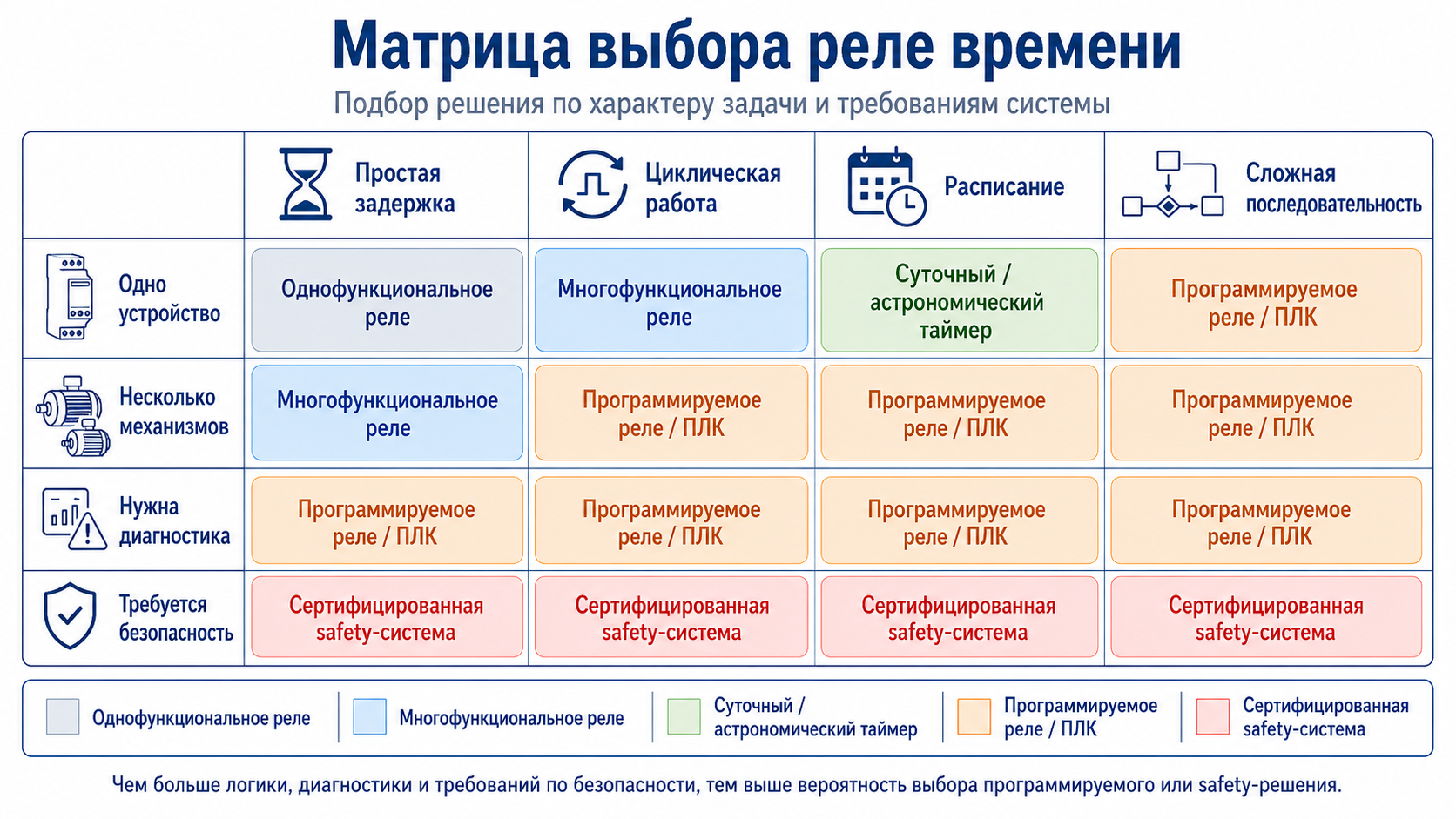

10. Когда реле времени уже недостаточно

Реле времени отлично решает одну локальную функцию. Но по мере роста схемы появляются перекрёстные блокировки, десятки проводов, несколько таймеров, промежуточные реле и трудно читаемая логика. В этот момент экономия на ПЛК становится сомнительной.

Программируемое реле или ПЛК целесообразны, когда выдержка зависит от нескольких датчиков, требуется последовательность стадий, разные режимы «ручной/автоматический», аварийные тайм-ауты, журнал событий, связь с HMI или изменение рецептов. Программный таймер можно связать с фактическим состоянием механизма, вывести причину запрета и централизованно менять уставки.

При этом простой аппарат остаётся полезным как автономный резерв, локальная задержка или элемент схемы, не требующий программирования. Хорошая инженерия — не «всё на ПЛК» и не «всё на реле», а выбор минимально достаточного решения.

Для функций безопасности применяется отдельная логика выбора: сертифицированные реле безопасности, safety-ПЛК, контролируемые контакторы и расчёт требуемого уровня. Обычная задержка в стандартном реле времени не становится безопасной только потому, что её поставили в красный провод.

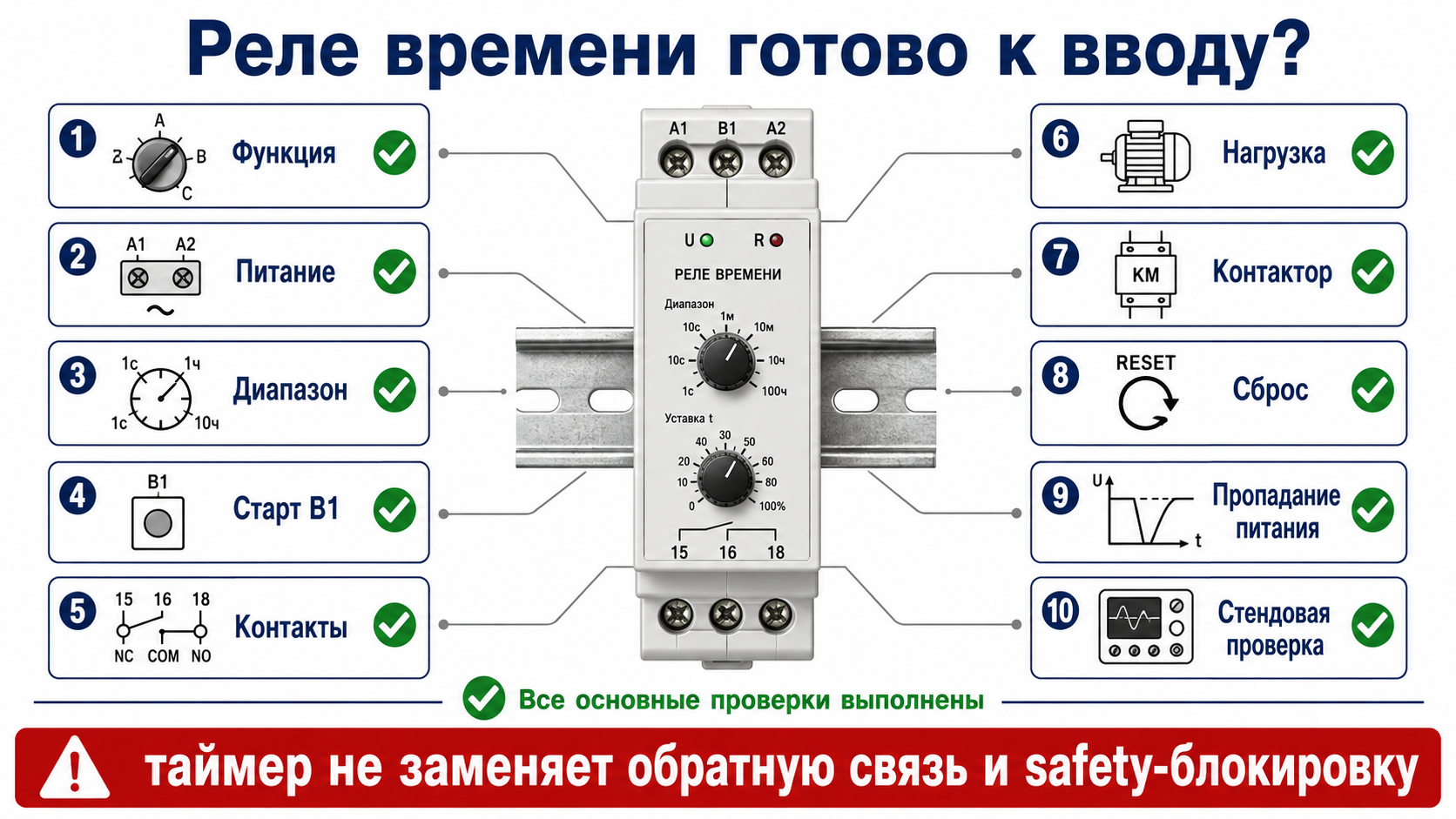

11. Итоговый чек-лист перед заказом и включением

☐ Алгоритм записан словами: что запускает отсчёт, что происходит после выдержки, что сбрасывает реле.

☐ Выбрана правильная функция и проверена временная диаграмма.

☐ Рабочая выдержка находится в удобной части диапазона.

☐ Напряжение питания и тип AC/DC совпадают со схемой.

☐ Понятно, нужен запуск по питанию или отдельный управляющий вход.

☐ Проверены тип, количество и логика контактов NO/NC/CO.

☐ Нагрузка соответствует контактам по категории применения и пусковому току.

☐ Для тяжёлой нагрузки предусмотрен промежуточный контактор или реле.

☐ Учтены минимальный импульс, время сброса и поведение при пропадании питания.

☐ Катушка контактора имеет подходящее подавление перенапряжения.

☐ Фактическое положение механизма подтверждается датчиком, а не только выдержкой времени.

☐ Функция не относится к safety-задачам, требующим сертифицированной архитектуры.

☐ Уставка зафиксирована в документации и защищена от случайного изменения.

☐ Проведены испытания: нормальный цикл, повторный быстрый запуск, снятие команды во время отсчёта, пропадание и восстановление питания.

Вывод

Реле времени — простой аппарат только до тех пор, пока не начинается реальная схема. Для надёжной работы нужно согласовать функцию, запуск, сброс, диапазон, выход и нагрузку. Правильно выбранное реле аккуратно выдерживает паузу и не требует внимания. Неправильно выбранное — заставляет наладчика часами искать, почему контактор включается «вроде бы через пять секунд, но не всегда».

Для локальных задержек и простых циклов модульное электронное реле остаётся одним из самых рациональных решений. Для последовательностей с датчиками, режимами и диагностикой лучше перейти на программируемое реле или ПЛК, а функции безопасности строить на специализированной сертифицированной аппаратуре.

ООО ИК «ЭЛТЕКО» проектирует и собирает шкафы управления и НКУ, подбирает аппаратуру автоматики и проверяет алгоритмы на стенде. Для подбора реле времени или разработки схемы направьте описание нагрузки, напряжение цепи управления, требуемую временную диаграмму и условия эксплуатации — этого достаточно, чтобы начать разговор по делу.

Авторитетные источники и техническая база

[1] IEC 61812-1:2023 — Time relays and coupling relays for industrial and residential use — Part 1: Requirements and tests.

[2] IEC 60947-5-1:2024 — Low-voltage switchgear and controlgear — Part 5-1: Control circuit devices and switching elements.

[3] Siemens — SIRIUS 3RP25 Time Relays, Equipment Manual.

[4] Omron Industrial Automation — Technical Guide / Overview of Timers and Time Switches.

[5] Schneider Electric — RE22 Timing Relays, instruction sheet and timing diagrams.

[6] MIT OpenCourseWare — Direct-Current Circuits: RC time constant and capacitor charging/discharging.
