Зачем вообще регулировать реактивную мощность

В трехфазной сети нагрузка редко бывает чисто активной. Асинхронные двигатели, трансформаторы, реакторы, кабельные и воздушные линии, силовые преобразователи и фильтры формируют обмен реактивной мощностью между источником и нагрузкой. В идеализированном смысле эта составляющая не превращается в механическую работу или тепло у потребителя, но участвует в создании электрических и магнитных полей — а значит, без нее нормальная работа значительной части оборудования невозможна.

Проблема начинается не с самого наличия Q, а с ее неконтролируемых перетоков. Если реактивную мощность для удаленной нагрузки приходится передавать через трансформаторы и линии вместе с активной, возрастает ток. Следом растут потери I²R, загрузка кабелей и шин, падение напряжения и требования к мощности трансформаторов. Иными словами, часть инфраструктуры оказывается занята «перевозкой» энергии, которая могла бы генерироваться или поглощаться ближе к месту потребления.

Для распределительных сетей предприятий это обычно вопрос экономии потерь, разгрузки трансформаторов и поддержания коэффициента мощности. Для сетей высокого напряжения к этому добавляются устойчивость напряжения, управление режимом длинных линий и пропускной способностью межсистемных связей.

1. Баланс реактивной мощности и напряжение в узлах сети

Установившийся режим сети требует согласования генерации и потребления реактивной мощности. Если в узле возникает дефицит Q, напряжение обычно снижается; при избытке — растет. Особенно заметно это в сетях с большой реактивной составляющей сопротивления и на удаленных участках питания.

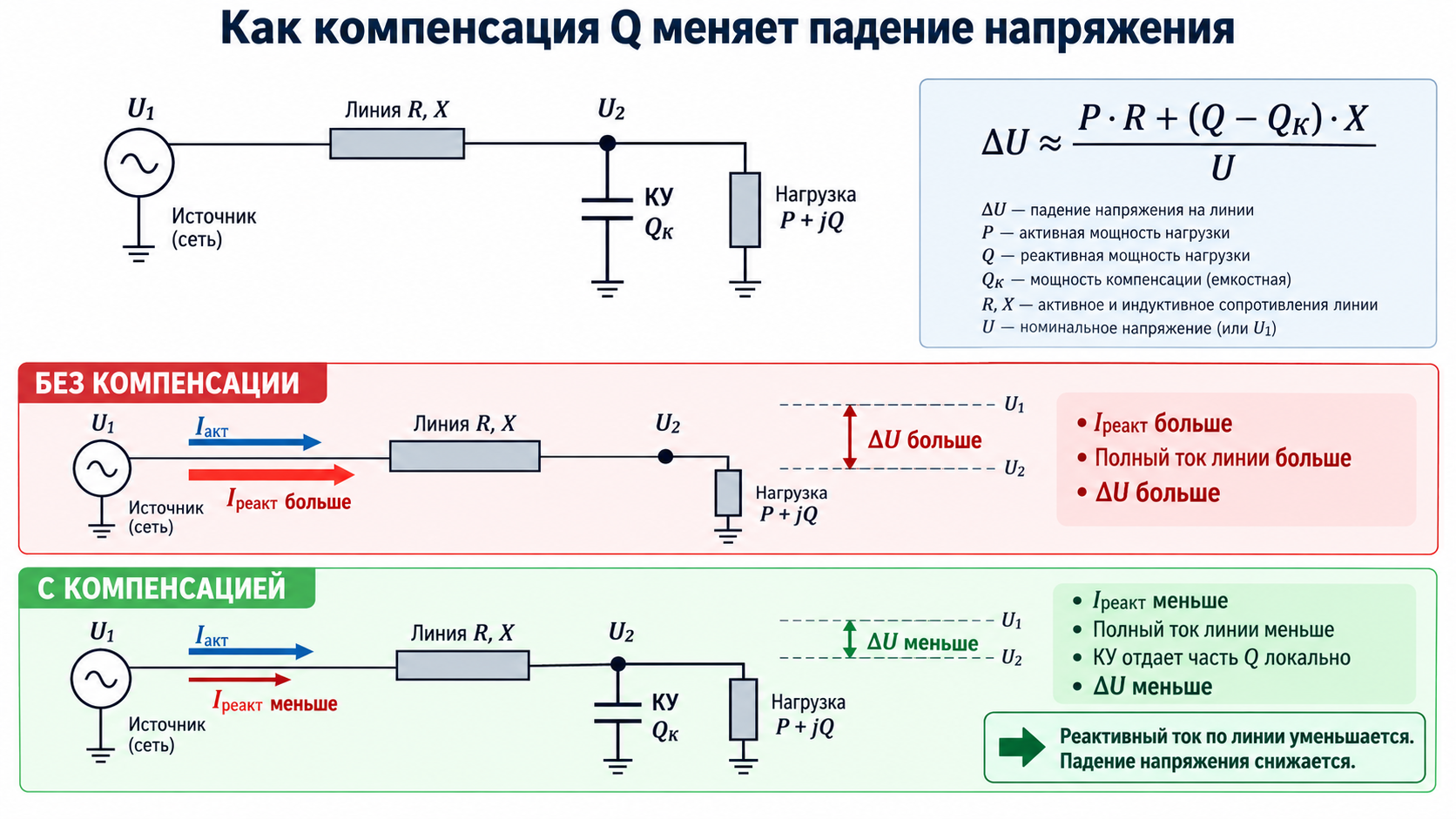

В исходном материале эта связь показана через упрощенное выражение для участка сети с продольным сопротивлением R + jX и поперечным компенсирующим устройством. Для инженерной оценки его удобно записать так:

ΔU ≈ [P·R + (Q − Qₖ)·X] / U

Здесь Qₖ — реактивная мощность компенсирующего устройства, выдаваемая в узел. Если Qₖ компенсирует часть реактивной нагрузки, уменьшается составляющая падения напряжения QX/U. При достаточно большой компенсации напряжение в конце линии может даже оказаться выше напряжения в начале — это уже режим, который требует расчета и ограничений, а не попытки «добавить еще конденсаторов».

Отсюда важный практический вывод: место установки компенсации не менее важно, чем ее номинальная мощность. Чем ближе источник реактивной мощности к узлу, где Q потребляется, тем меньший участок сети несет лишний реактивный ток.

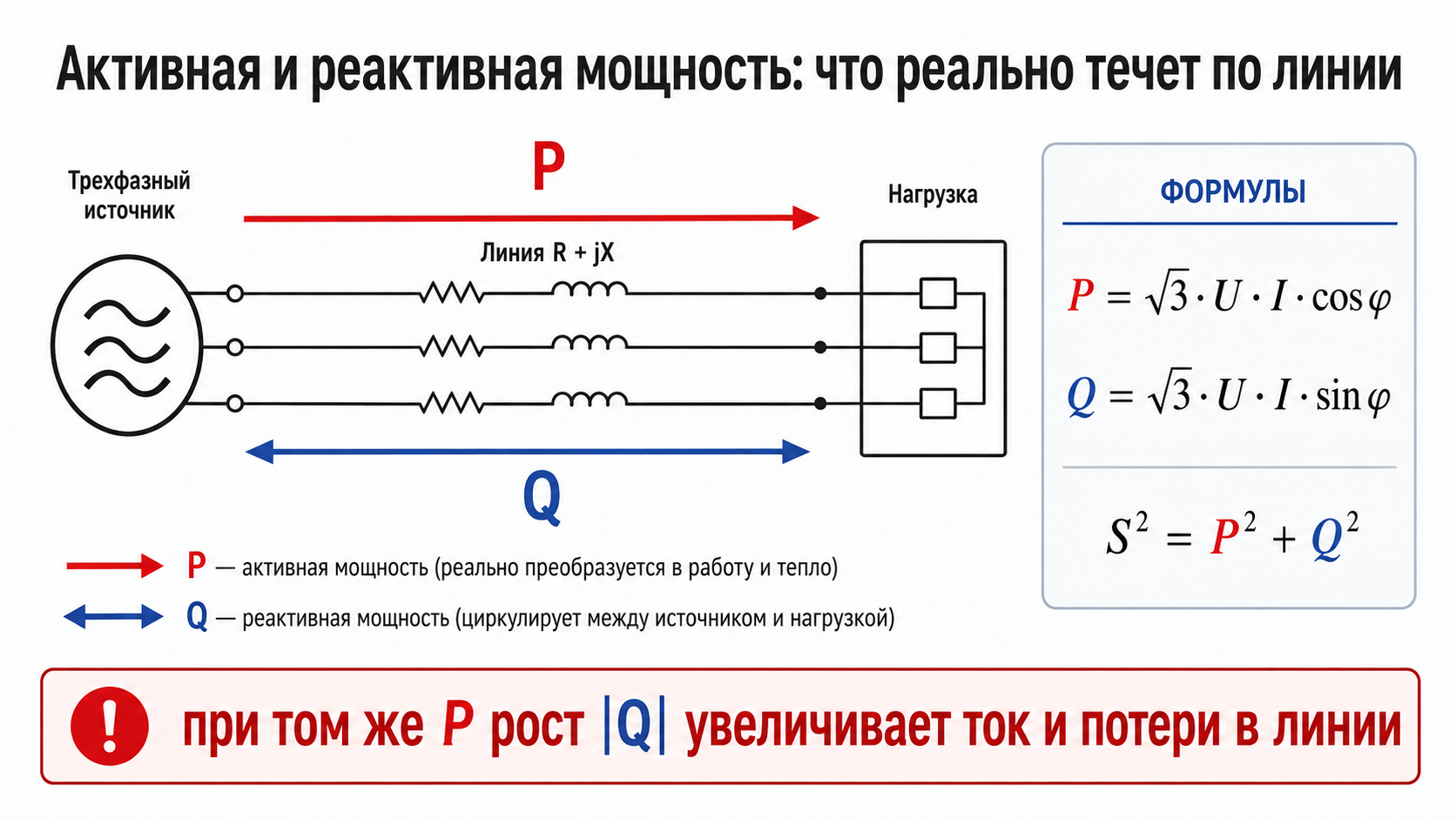

Почему перетоки Q увеличивают потери

Для симметричного трехфазного режима при синусоидальных токах полная мощность связана с активной и реактивной как S² = P² + Q². При фиксированных P и U рост |Q| приводит к росту S и тока I. А потери в сопротивлении линии определяются током: ΔP ≈ 3I²R. Поэтому компенсация, выполненная в правильном месте, разгружает сеть даже тогда, когда активная мощность нагрузки не изменилась ни на киловатт.

2. Кто генерирует и кто потребляет реактивную мощность

В реальной энергосистеме роль источника или потребителя Q зависит от типа оборудования и его режима. Для проектирования удобно разделять устройства по функциональному признаку: фиксированная/ступенчатая генерация, поглощение или двустороннее динамическое регулирование.

• Генераторы электростанций: регулируют Q изменением возбуждения и участвуют в поддержании напряжения на шинах.
• Синхронные двигатели и синхронные компенсаторы: при перевозбуждении могут генерировать реактивную мощность, при недовозбуждении — поглощать ее.
• Батареи статических конденсаторов (БСК, УКРМ): генерируют емкостную реактивную мощность; ступенчатые установки позволяют подстраивать суммарную мощность под нагрузку.
• Шунтирующие реакторы: поглощают реактивную мощность; особенно полезны при избытке емкостной генерации, например на протяженных слабонагруженных линиях.
• SVC: комбинируют управляемые реакторы и конденсаторные ветви, обеспечивая быстрое плавное или квазиплавное регулирование.
• STATCOM: использует преобразователь напряжения и способен быстро генерировать либо поглощать реактивный ток; эффективен для динамического поддержания напряжения.
• UPFC: комплексный FACTS-регулятор, способный воздействовать не только на реактивную, но и на активную составляющую перетока.

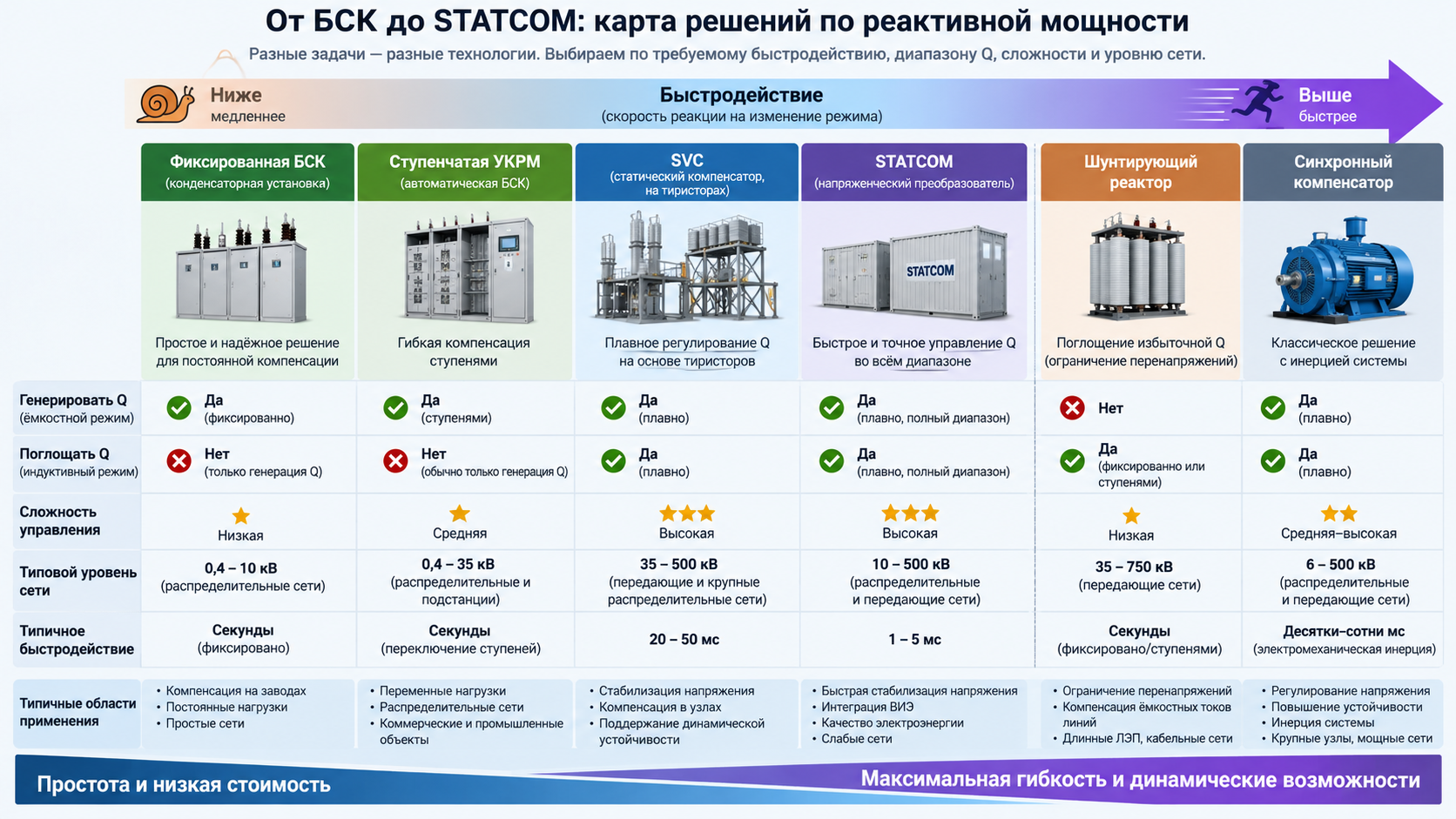

Сравнение основных средств компенсации

3. Батареи статических конденсаторов и автоматические УКРМ

Для промышленных распределительных сетей наиболее массовый способ компенсации — конденсаторные установки. Их преимущество понятно: простая силовая часть, высокий КПД, отсутствие вращающихся механизмов и возможность собирать требуемую мощность ступенями. Но «простая» не значит «можно поставить на глаз».

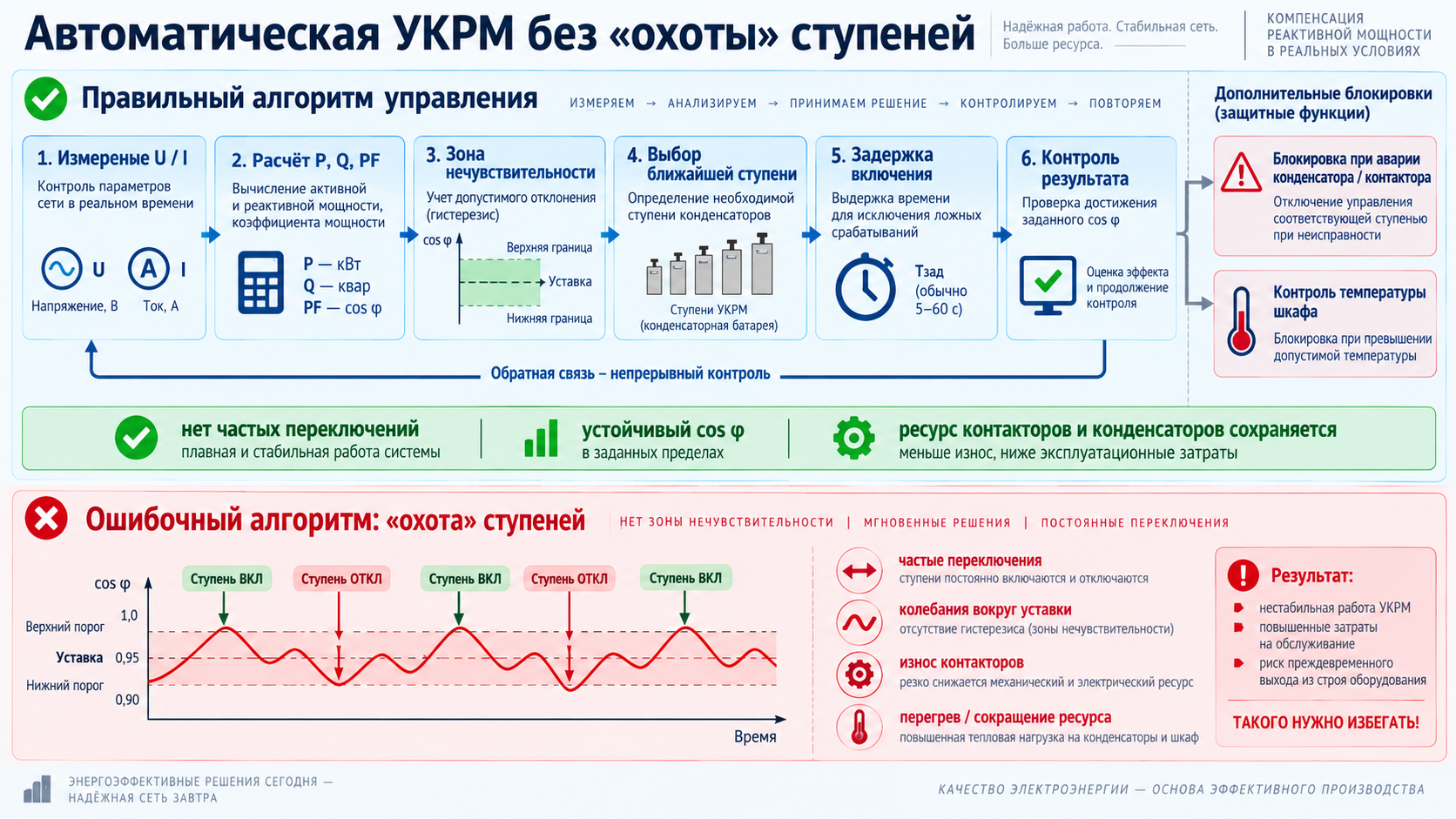

Ступенчатая БСК строится из нескольких конденсаторных ветвей, подключаемых к шинам параллельно нагрузке. Регулятор оценивает состояние сети и последовательно вводит или выводит ступени. Основные законы регулирования:

• по времени суток;
• по уровню напряжения;
• по току нагрузки;
• по коэффициенту мощности;
• по величине и направлению реактивной мощности;
• по комбинированному закону, например по напряжению с коррекцией по току.

В сетях предприятия чаще всего регулятор работает по коэффициенту мощности или непосредственно по реактивной мощности на вводе. Для сильно меняющейся нагрузки полезно учитывать время задержки, размер ближайшей ступени, ограничения по числу коммутаций и состояние уже включенных конденсаторов. Иначе автоматика начинает «охотиться»: включила ступень — получила перекомпенсацию — тут же отключила — снова недокомпенсация.

Пример расчета требуемой мощности УКРМ

Допустим, предприятие потребляет активную мощность 800 кВт при cosφ = 0,78. Требуется поднять его примерно до 0,95. Для первичной оценки используют:

Qₖ ≈ P · (tanφ₁ − tanφ₂)

При указанных значениях получается около 379 квар. Это не означает, что нужно автоматически заказать одну нерегулируемую батарею 400 квар. Если нагрузка меняется в течение смены, разумнее рассматривать ступенчатую установку и подбирать состав ступеней по фактическому графику Q. Перед выпуском решения также проверяют гармоники и вероятность резонанса с сетью.

4. Синхронные компенсаторы: универсальны, но требуют инфраструктуры

Синхронный компенсатор — по сути синхронная машина, работающая без механической нагрузки и регулирующая обмен Q изменением возбуждения. В перевозбужденном режиме она генерирует реактивную мощность, в недовозбужденном — поглощает. Это делает синхронный компенсатор двусторонним регулятором напряжения и Q.

Сильная сторона решения — способность работать как источник динамической реактивной поддержки и одновременно вносить в систему свойства вращающейся машины. Слабая — сама вращающаяся машина: системы возбуждения, пуска, охлаждения, смазки, защита, обслуживание и резервирование. Поэтому там, где требуется прежде всего быстрый электронный контроль Q, все чаще сравнивают синхронный компенсатор со статическими FACTS-устройствами.

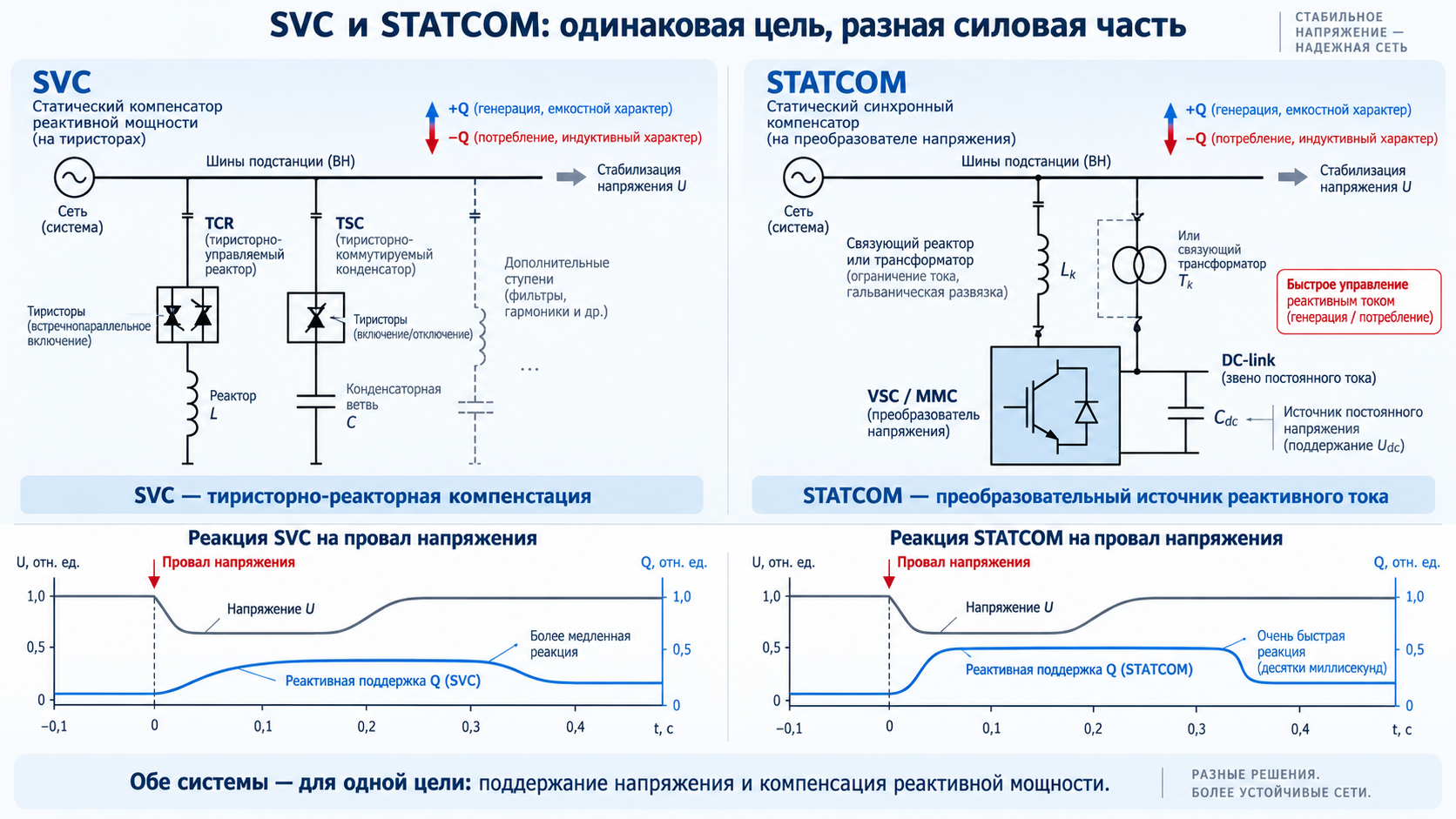

5. SVC, STATCOM и другие FACTS: когда нужна динамика

FACTS (Flexible AC Transmission Systems) — класс устройств силовой электроники, позволяющих управлять параметрами сети значительно быстрее, чем механическими переключателями и обычными ступенчатыми батареями. Для управления реактивной мощностью наиболее характерны SVC и STATCOM.

SVC

SVC обычно объединяет тиристорно-управляемые реакторы и конденсаторные ветви. Изменяя проводимость реакторной части и конфигурацию емкостных ветвей, система регулирует результирующую реактивную мощность. Это дает быстрое поддержание напряжения при меняющейся нагрузке. За скорость приходится платить усложнением силовой части, системы управления и требованиями к гармоникам; в практических схемах применяются фильтры.

STATCOM

STATCOM строится на преобразователе напряжения и обменивается реактивным током с сетью через связующую реактивность. Меняя амплитуду и фазу формируемого напряжения, контроллер заставляет устройство генерировать или поглощать Q. Такой принцип обеспечивает очень быстрое регулирование и особенно полезен в слабых узлах сети, при больших динамических нагрузках и при интеграции инверторных источников.

UPFC

UPFC объединяет последовательное и поперечное преобразовательное воздействие. Поэтому он способен управлять сразу несколькими параметрами линии и перераспределять как активный, так и реактивный поток. Это уже инструмент магистральных сетей: технически мощный, но значительно более сложный по расчету, защите и стоимости.

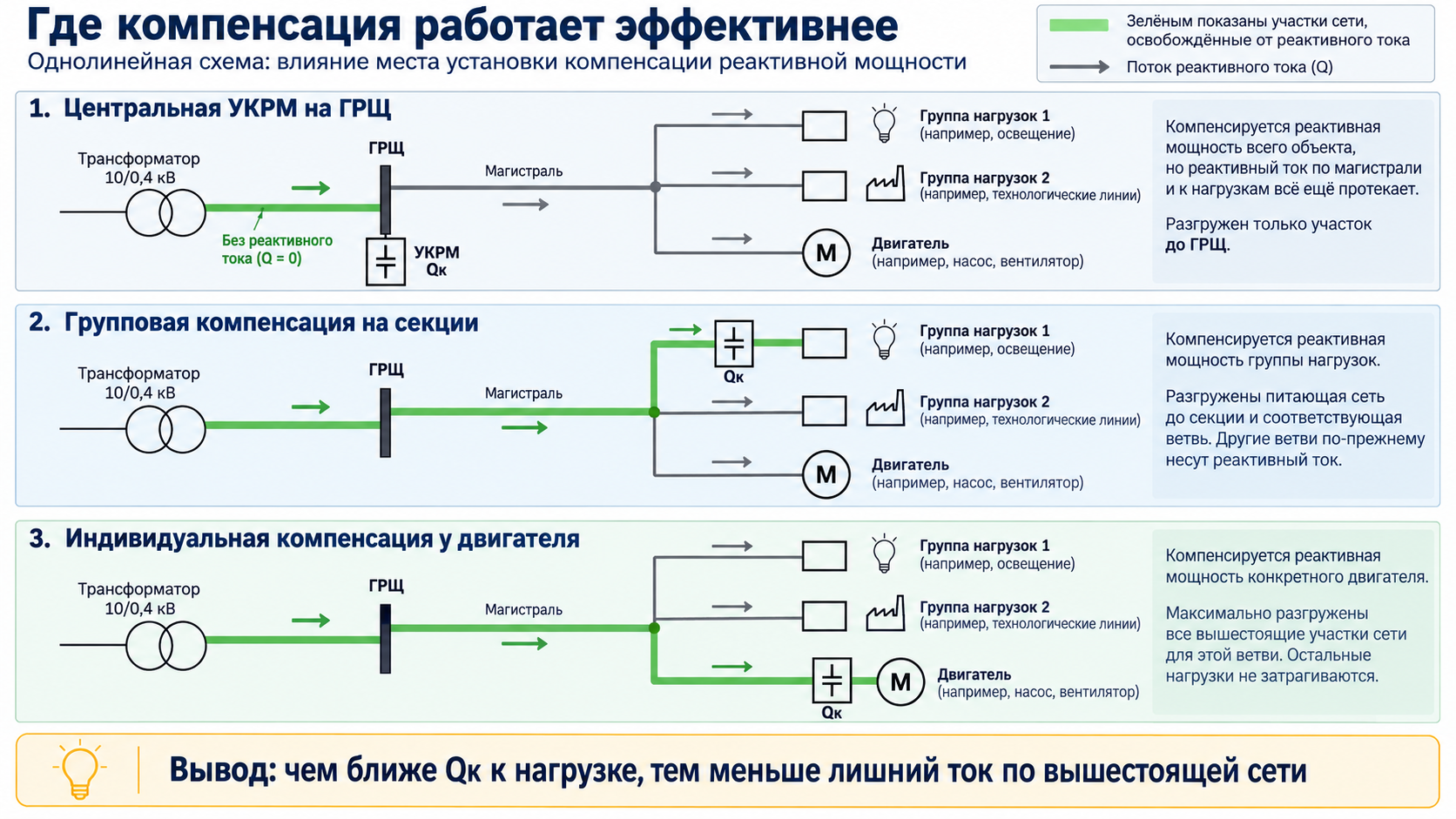

6. Где ставить компенсирующее устройство

Смысл локальной компенсации легко потерять, если компенсатор поставить там, где удобно физически, но не там, где он снимает лишний поток Q. Базовый принцип: компенсировать реактивную мощность как можно ближе к месту ее устойчивого потребления, но не дробить систему до уровня, при котором эксплуатация становится дороже эффекта.

• Индивидуальная компенсация — у крупного двигателя или технологической установки. Максимально разгружает питающий участок, но требует увязки с режимом конкретного механизма.
• Групповая компенсация — на секции шин, питающей несколько однотипных потребителей. Компромисс между локальностью и простотой.
• Централизованная УКРМ — на вводе или ГРЩ. Удобна в эксплуатации и хорошо корректирует обмен с внешней сетью, но реактивный ток внутри предприятия частично остается.
• Компенсация в удаленном узле линии — эффективна для регулирования напряжения, особенно если сопротивление X велико относительно R.
• Динамический компенсатор в слабом узле — применяют, когда важна не только средняя Q, но и реакция за десятки миллисекунд на скачки нагрузки или аварийные возмущения.

7. Алгоритм проектирования системы регулирования Q

Хорошая компенсация начинается не с каталога конденсаторов, а с измерений. Для существующего объекта полезно собрать суточные или недельные тренды активной и реактивной мощности, напряжения, тока, коэффициента мощности и гармоник. Для нового объекта — хотя бы расчетные режимы: максимум, минимум, пусковые и аварийные сценарии.

1. Определить цель: снижение платы/перетока Q, разгрузка трансформатора, стабилизация напряжения, повышение пропускной способности, подавление быстрых колебаний или комбинация целей.
2. Собрать режимные данные P, Q, U, I и график нагрузки. Не ограничиваться одним замером в «удобный» момент.
3. Разделить проблему на статическую и динамическую. Если Q меняется медленно — ступенчатая УКРМ может быть достаточной. Если нужны быстрые реакции — рассматривают тиристорные или преобразовательные решения.
4. Выбрать точку подключения. Проверить, какой участок сети реально разгрузится после установки.
5. Рассчитать диапазон Qк и шаг регулирования. Проверить как максимальную нагрузку, так и минимальную, чтобы избежать перекомпенсации.
6. Оценить гармоники и резонансные условия. Для дросселированной БСК выбрать параметры реакторов и допустимые токи конденсаторов.
7. Спроектировать коммутацию, защиту и тепловой режим: предохранители/автоматы, контакторы или тиристорные ключи, разрядные цепи, вентиляция, контроль температуры.
8. Определить алгоритм управления: уставка, зона нечувствительности, выдержки времени, приоритет ступеней, блокировки, восстановление после пропадания питания.
9. Организовать диагностику: токи ступеней, состояние коммутационных аппаратов, температура, аварии конденсаторов/реакторов, качество измерительных цепей.
10. Провести FAT/SAT и режимные испытания: минимальная и максимальная нагрузка, резкий сброс, ввод/вывод крупных потребителей, отказ измерения, пропадание/восстановление питания.

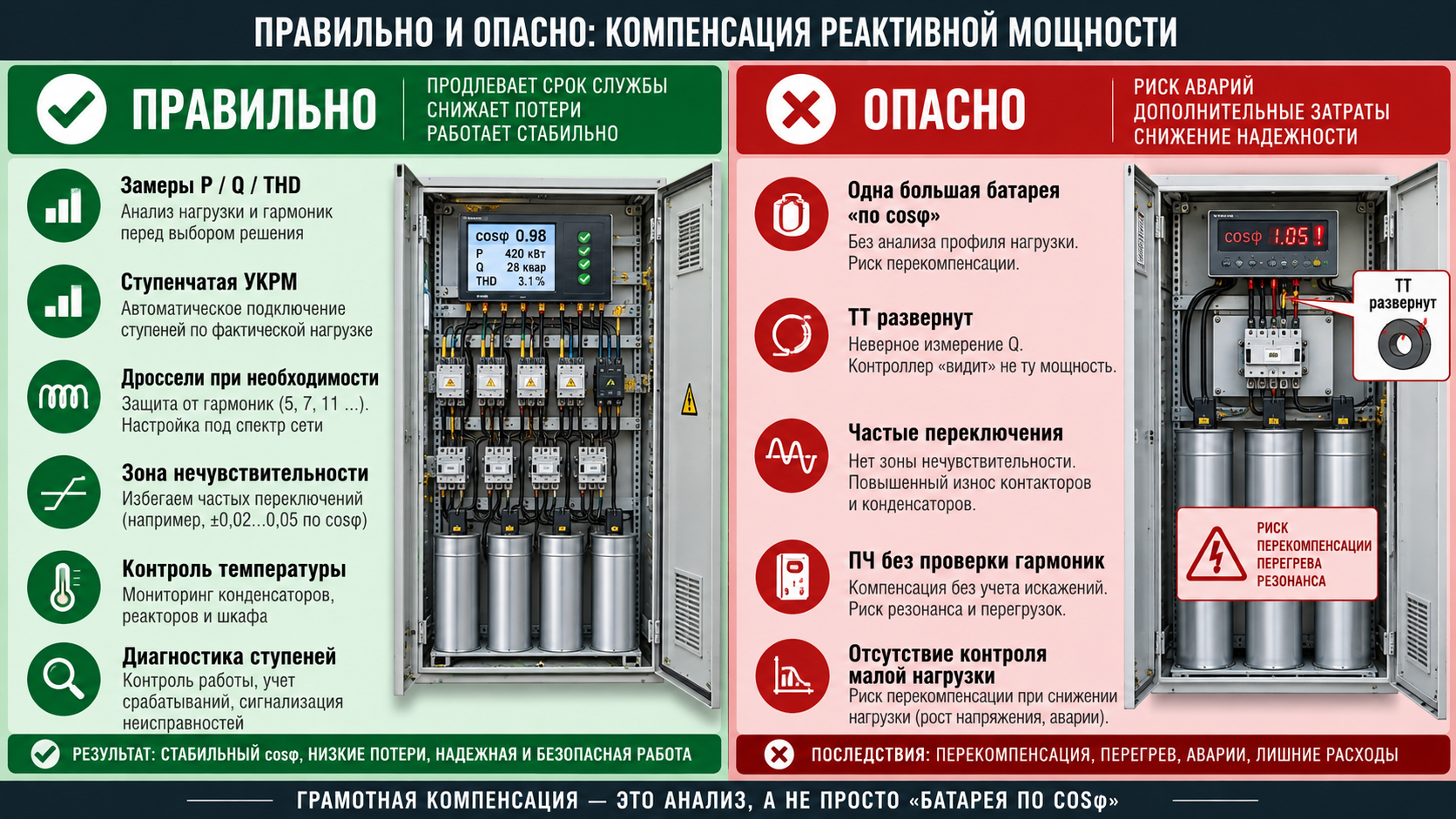

8. Типичные ошибки

• Считать только по установленной мощности оборудования. Нужен реальный или расчетный график P и Q. Двигатели редко все работают одновременно и с одинаковой загрузкой.
• Ориентироваться только на cosφ. При нелинейной нагрузке важно отличать фазовый сдвиг основной гармоники от полного коэффициента мощности и учитывать гармоники.
• Ставить одну крупную фиксированную БСК при переменной нагрузке. На малой нагрузке это может дать избыточную емкостную Q и рост напряжения.
• Не учитывать частые переключения. Контакторы и конденсаторы имеют ресурс; регулятору нужны выдержки времени и разумная зона нечувствительности.
• Игнорировать гармоники от ПЧ и выпрямителей. Результат — перегрев, токовые перегрузки и нештатные резонансные режимы.
• Компенсировать только на вводе, когда цель — разгрузить внутреннюю сеть. Коэффициент мощности перед внешней сетью станет лучше, но кабели между вводом и нагрузками могут по-прежнему нести реактивный ток.
• Не проверять минимальный режим. Система, идеально работающая днем, ночью может перейти в перекомпенсацию и поднять напряжение.
• Не закладывать диагностику. Отказ одной ступени легко остается незаметным, пока регулятор не начинает компенсировать ее отсутствие остальными ступенями.

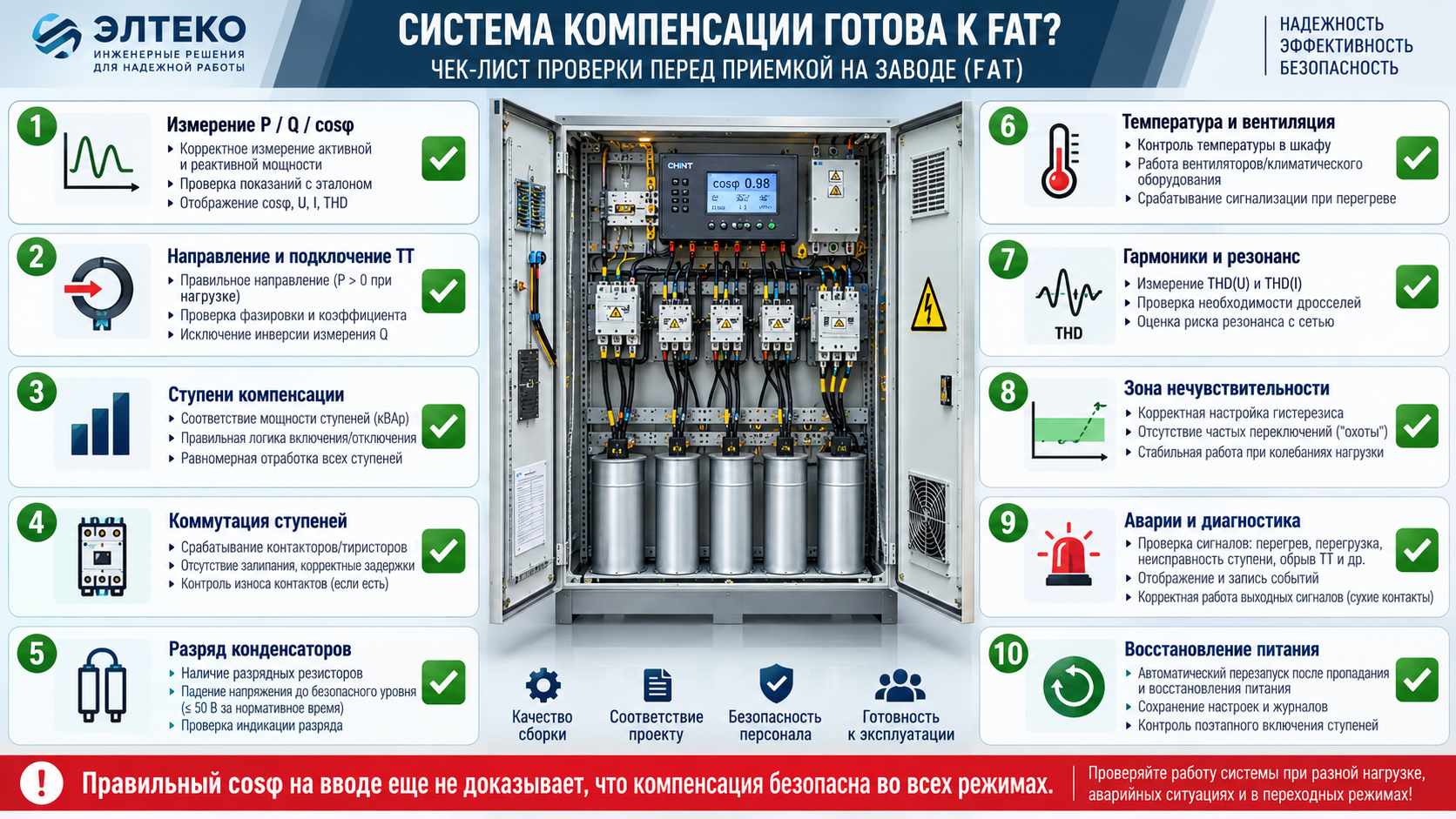

9. Что проверять при вводе в эксплуатацию

• Фазировку и направление измерительных трансформаторов тока.
• Правильность масштабирования U, I, P, Q и коэффициента мощности в контроллере и АСУ ТП.
• Фактический ток каждой ступени и соответствие ее мощности проекту.
• Очередность ввода ступеней и работу зоны нечувствительности.
• Время повторного включения конденсатора после отключения и работу разрядных цепей.
• Температуру внутри шкафа при длительной нагрузке.
• Напряжение и коэффициент мощности в режиме максимума и минимума нагрузки.
• Отсутствие недопустимого роста гармоник после включения компенсации.
• Аварийные блокировки и индикацию: перегрев, отказ вентиляции, авария ступени, потеря измерения.
• Поведение после пропадания и восстановления питания: система не должна одновременно включать все ступени без выдержек.

10. Как выбрать между УКРМ, SVC и STATCOM

Граница между решениями проходит прежде всего по скорости изменения нагрузки и по цене отклонения напряжения. Если объект живет в относительно медленном режиме, а задача — поддерживать коэффициент мощности и разгрузить сеть, ступенчатая УКРМ обычно экономически рациональна. Если реактивная мощность скачет быстро — например, на дуговых печах, крупных приводах, в слабых узлах или при жестких требованиях к напряжению — механическая коммутация ступеней может быть просто слишком медленной.

SVC подходит там, где требуется мощное динамическое регулирование на базе тиристорно-реакторной технологии. STATCOM особенно интересен при необходимости очень быстрой двусторонней поддержки Q и напряжения, в том числе при снижении напряжения в слабой сети. Выбор делается не по принципу «современнее — значит лучше», а по результатам режимных расчетов, требованиям к динамике, качеству электроэнергии, доступной площади, обслуживанию и бюджету жизненного цикла.

Источники

1. IEEE 1459-2025 — Standard Definitions for the Measurement of Electric Power Quantities — определения электрических мощностей для синусоидальных, несинусоидальных, симметричных и несимметричных режимов.
2. IEEE 1052-2018 — Guide for Specification of Transmission STATCOM Systems — функциональные требования к STATCOM, включая регулирование Q и напряжения, защиту, испытания и ввод.
3. IEC TS 63042-101:2019 — UHV AC transmission systems: Voltage regulation and insulation design — реактивная компенсация и регулирование напряжения в системах передачи сверхвысокого напряжения.
4. IEC 63497:2026 — Shunt-connected active correction devices — современные требования к низковольтным активным устройствам коррекции, включая компенсацию реактивной мощности и фильтрацию.
5. N. G. Hingorani, L. Gyugyi. Understanding FACTS — классический труд по FACTS, SVC, STATCOM, UPFC и управлению потоками в AC-сетях.
6. Siemens Energy — SVC PLUS (STATCOM) — практический обзор применения STATCOM для динамической реактивной поддержки и регулирования напряжения.

Заключение

Регулирование реактивной мощности — это не косметическая корректировка cosφ, а полноценный инструмент управления режимом сети. Правильно выбранная компенсация уменьшает ток и потери, освобождает резерв трансформаторов и линий, помогает удерживать напряжение и повышает устойчивость при изменениях нагрузки.

Для спокойной промышленной нагрузки часто достаточно грамотно рассчитанной ступенчатой УКРМ. Для быстро меняющихся и ответственных режимов применяют SVC, STATCOM и другие FACTS-решения. В обоих случаях качество результата определяется одинаково: корректными измерениями, расчетом всех режимов, учетом гармоник, правильным местом установки и проверкой алгоритма управления на объекте.

Если требуется подобрать мощность компенсации, разработать шкаф УКРМ или интегрировать регулирование Q в систему АСУ ТП, начинайте с режимных данных объекта — P, Q, U, I, профиля нагрузки и гармоник. По ним уже можно выбирать оборудование без гадания по номиналам.
