Расшифровка аббревиатур щитов и шкафов: что означают ЩР, ВРУ, ГРЩ, ШУ, ЩУ, ЩАП и другие обозначения

Открываешь проект электроснабжения, видишь в спецификации «ЩУРН», «ЩРС», «ШУНО» или «ЯТП» — и на секунду кажется, что это не рабочая документация, а проверка на знание инженерного шифра. На самом деле всё проще: большинство сокращений описывает назначение оборудования, способ монтажа, место установки или выполняемую функцию.

Эта статья нужна, чтобы быстро разобраться в аббревиатурах электрощитов и шкафов: что они означают, чем отличаются друг от друга, где применяются и на что смотреть при выборе. Материал будет полезен электрикам, монтажникам, инженерам, снабженцам, проектировщикам и заказчикам, которые хотят понимать проект без лишней археологии в слоях букв и условных обозначений.

Компания ЭЛТЕКО проектирует и собирает низковольтные комплектные устройства 0,4 кВ, шкафы управления и щиты автоматики под конкретные задачи объекта. Поэтому мы смотрим на аббревиатуры не как на сухие буквы, а как на первый ориентир: что за оборудование требуется, какие функции оно выполняет и какие технические нюансы нужно проверить до заказа.

Почему аббревиатуру нельзя читать отдельно от проекта

Самая частая ошибка — воспринимать сокращение как единственный источник информации. Например, «ЩУ» в разных проектах может означать щит учета или щит управления. «ШУ» может быть шкафом учета, шкафом управления или частью более длинного обозначения вроде ШУНО. Сокращение задает направление, но не заменяет проектную документацию.

Правильный подход такой: сначала смотрим буквенное обозначение, затем однолинейную схему, спецификацию оборудования, место установки, степень защиты IP, климатическое исполнение, номинальные токи, категорию нагрузки, требования к автоматике, связи с АСУ ТП и пожарной безопасностью. Только после этого можно говорить, что именно нужно изготовить.

Аббревиатура показывает назначение, но не раскрывает полный состав изделия.
Одинаковые буквы могут иметь разную трактовку, особенно если проект разработан разными организациями или под разные отрасли.
Маркировка на корпусе и в схеме должна совпадать, иначе на монтаже появляются вопросы, а иногда и переделки.
Для заказа важны не только буквы, а токи, аппараты защиты, габариты, кабельные вводы, условия среды и требования к испытаниям.

Практическая ремарка

Если в проекте есть спорное сокращение, лучше сразу запросить у проектировщика расшифровку и привязку к схеме. Это быстрее, чем потом выяснять на объекте, почему вместо щита управления вентиляцией приехал щит учета с красивой, но совершенно не той начинкой.

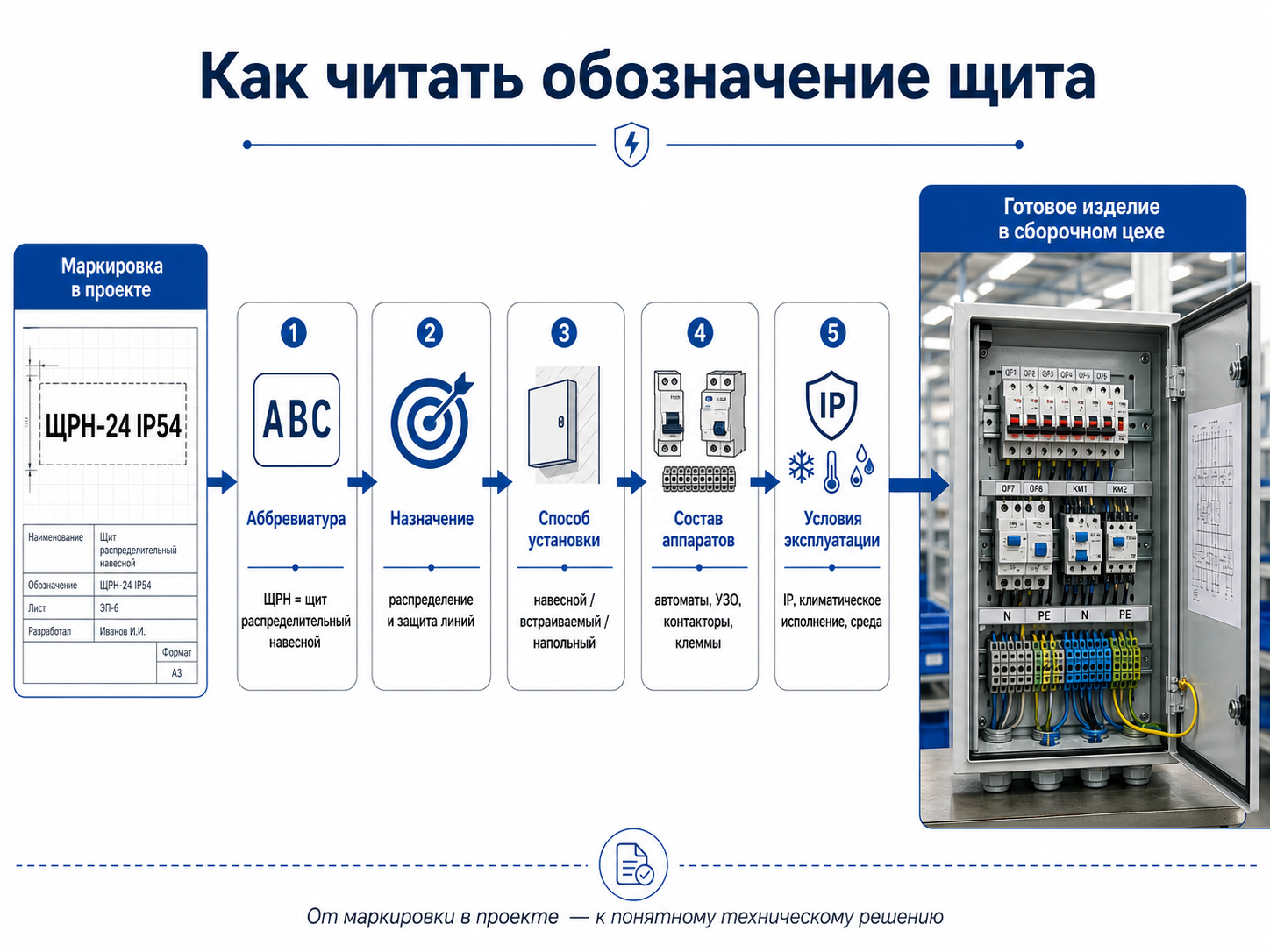

Как читать обозначения электрощитов и шкафов

В большинстве случаев сокращение складывается из нескольких смысловых блоков. Первая буква обычно указывает на тип изделия: «Щ» — щит, «Ш» — шкаф, «Я» — ящик, «П» — пункт, «РУ» — распределительное устройство. Дальше идут буквы, которые раскрывают функцию: распределение, учет, управление, автоматика, освещение, аварийное питание, противопожарная защита, насосы, вентиляция и так далее.

Элемент обозначения	Что обычно означает	Пример
Щ	Щит или щиток. Обычно компактное или типовое низковольтное устройство для распределения, учета, управления или защиты.	ЩР, ЩУ, ЩО, ЩАО
Ш	Шкаф. Чаще применяется для более сложных изделий с аппаратурой управления, автоматикой, частотными преобразователями, ПЛК или силовыми цепями.	ШУ, ШУН, ШУВ, ША
Я	Ящик. Небольшое устройство, часто с ограниченной функцией: ввод, понижение напряжения, местное подключение.	ЯВ, ЯТП
Р	Распределительный. Указывает, что изделие распределяет электроэнергию по отходящим линиям.	ЩР, ЩРН, ЩРВ, ЩРС
У	Учет или управление. Значение зависит от контекста проекта.	ЩУ, ШУ, ЩУРН
А	Автоматика, аварийный или автоматический режим. Требует уточнения по схеме.	ЩА, ЩАП, ЩАО
Н / В	Способ установки: навесной или встраиваемый.	ЩРН, ЩРВ, ЩУРН, ЩУРВ

Такое деление помогает быстро сориентироваться, но не отменяет инженерной проверки. Например, буква «А» может относиться к автоматике, аварийному режиму или автоматическому переключению. Поэтому в коммерческом предложении и рабочей конструкторской документации лучше не ограничиваться сокращением, а подробно писать назначение изделия.

Основные аббревиатуры щитов и шкафов: расшифровка и применение

Ниже — практическая таблица распространенных обозначений. Это не жесткий государственный словарь на все случаи жизни, а рабочее руководство: именно так эти сокращения чаще всего встречаются в проектах, спецификациях, сметах, заявках и на маркировке электрощитового оборудования.

1. Вводные и распределительные устройства

Эта группа отвечает за прием электроэнергии, распределение по линиям, защиту отходящих цепей и организацию питания объекта. Сюда относятся как небольшие щитки, так и крупные вводно-распределительные устройства для промышленных и коммерческих зданий.

Сокращение	Расшифровка	Где применяется и что важно проверить

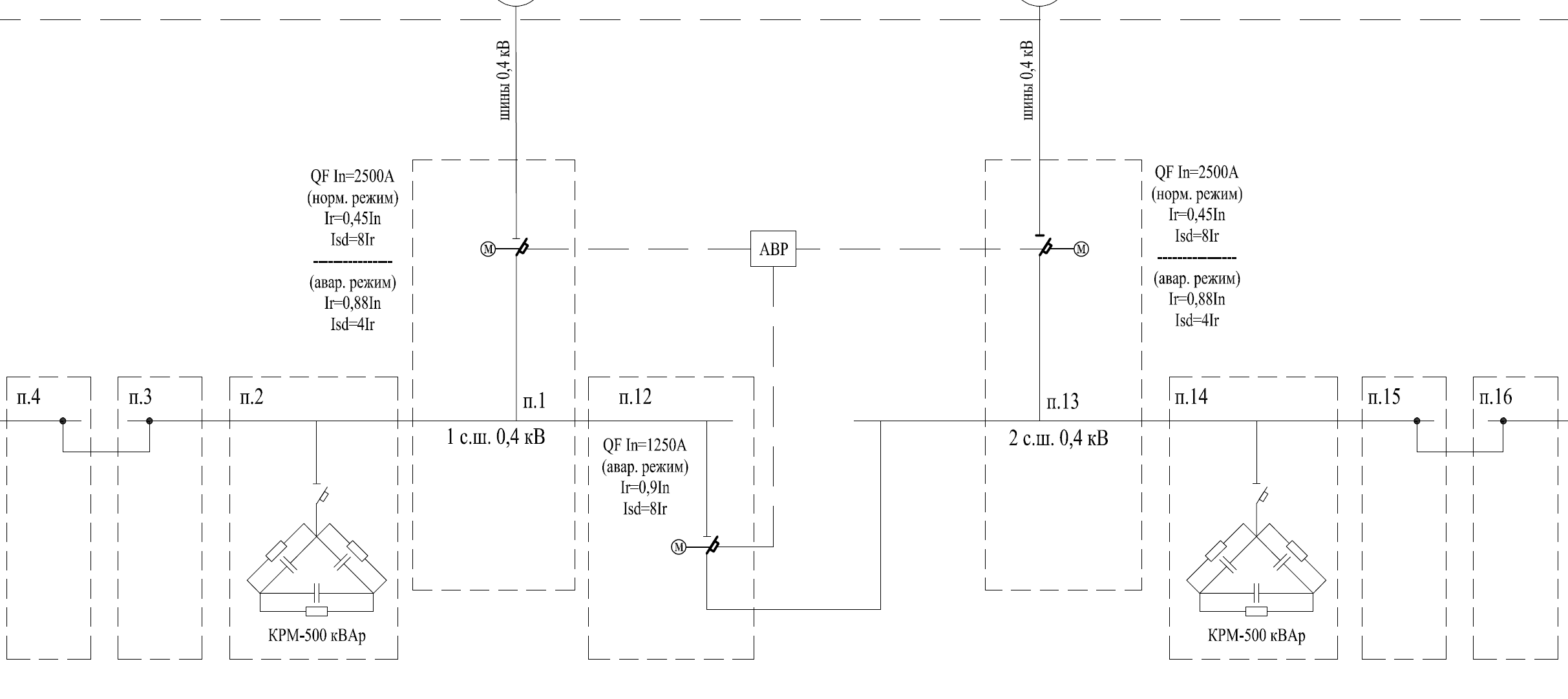

ВРУ	Вводно-распределительное устройство	Принимает питание от внешней сети или трансформаторной подстанции и распределяет его по группам потребителей. Проверяют номинальный ток, схему ввода, АВР, учет, секционирование, защиту от КЗ и перегрузки.
ГРЩ	Главный распределительный щит	Центральный распределительный узел здания или производственного объекта. Важно учитывать токи сборных шин, селективность защит, секции, вводные аппараты, резервирование и удобство обслуживания.
ЩВ	Щиток вводный	Используется как точка ввода питания в помещение, зону или небольшую систему. Обычно содержит вводной аппарат, защиту и элементы распределения.
ЩР	Щит распределительный	Распределяет питание по отходящим линиям. Применяется в жилых, коммерческих и промышленных объектах. Важны количество групп, запас модулей и условия монтажа.
ЩРН	Щит распределительный навесной	Навесной вариант ЩР для установки на стену. Удобен при реконструкции, в технических помещениях и местах, где нет ниши для встраивания.
ЩРВ	Щит распределительный встраиваемый	Встраивается в стену или нишу. Хорошее решение для общественных и жилых помещений, где важна аккуратная установка и защита от случайного доступа.
ЩРС	Щит распределительный силовой	Распределяет электроэнергию для силовых нагрузок: электродвигателей, технологического оборудования, насосов, вентиляции. Важны токи, коммутационная способность аппаратов и кабельные вводы.
ПР	Пункт распределительный	Распределяет питание между группами потребителей. Часто применяется в промышленных и административных зданиях, где требуется компактная коммутация нескольких линий.
РУ	Распределительное устройство	Общее понятие для комплекса оборудования, обеспечивающего распределение, защиту и управление электрической энергией. Может включать несколько шкафов, секций и панелей.
ЯВ	Ящик вводной	Небольшое вводное устройство для подключения и защиты питающей линии. Важно проверить исполнение, номинал вводного аппарата и требования по IP.

2. Этажные, квартирные и учетно-распределительные щиты

Эти изделия часто встречаются в жилом строительстве, административных зданиях, гаражных кооперативах и небольших коммерческих помещениях. Их задача — учет, распределение и защита линий конечных потребителей.

Сокращение	Расшифровка	Назначение и особенности
ЩК	Щиток квартирный	Распределяет питание внутри квартиры или жилого помещения. Обычно включает групповые автоматы, дифференциальную защиту, УЗО, иногда реле напряжения и слаботочные отсеки.
ЩЭ	Щит этажный	Обеспечивает питание квартир и общедомовых линий на этаже. Может включать учет, вводные аппараты, защиту отходящих линий и клеммные блоки.
УЭРМ	Устройство этажное распределительное многоящичное	Многофункциональное этажное устройство для многоквартирных домов. Содержит отсеки учета, распределения и подключения.
ЩУ	Щит учета	Используется для размещения приборов учета электроэнергии и цепей измерения. Важно учитывать требования сетевой организации и доступность обслуживания.
ШУ	Шкаф учета	В ряде проектов обозначает шкаф учета электроэнергии. Следует отличать от шкафа управления, который также часто сокращают как ШУ.
ЩУГ	Щит учета гаражный	Применяется в гаражных кооперативах и индивидуальных гаражах для учета и защиты питающих линий.
ЩУРН	Щит учетно-распределительный навесной	Объединяет учет и распределение, устанавливается на стену. Удобен для частных домов, небольших объектов и реконструкции.
ЩУРВ	Щит учетно-распределительный встраиваемый	Встраиваемое исполнение учетно-распределительного щита. Подходит там, где нужна аккуратная интеграция в стену или нишу.
ЩЧ	Щит частного использования	Условное обозначение, часто применяемое для щитов частного дома, дачи или небольшого объекта. Состав зависит от схемы электроснабжения.

3. Щиты освещения, аварийного освещения и общих инженерных систем

Отдельная группа — щиты для освещения и инженерных систем здания. Они могут быть простыми, с ручным управлением, или более сложными: с контакторами, таймерами, датчиками, диспетчеризацией и связью с системами автоматизации.

Сокращение	Расшифровка	Назначение и особенности
ЩО	Щит освещения	Управляет линиями освещения в здании, цехе, складе, офисе или на территории. Может включать автоматические выключатели, контакторы, фотореле, таймеры, переключатели режимов.
ОЩВ	Осветительный щиток с выключателем	Простое решение для локального управления освещением. Чаще применяется в небольших помещениях или отдельных зонах.
ЩАО	Щит аварийного освещения	Обеспечивает питание аварийного и эвакуационного освещения. Важны категории надежности, источники питания, контроль исправности цепей и соответствие проекту пожарной безопасности.
ЩБП	Щит бесперебойного питания	Питает цепи автоматики, связи, сигнализации, диспетчеризации или процессорного оборудования через ИБП. Важно учитывать автономность, нагрузку и резервирование.
ЩОС	Щит организации сети	Обозначение может применяться для организации распределения в сложных сетях. Требует обязательного уточнения по проекту, так как трактовка зависит от документации.
ЩО	Щит отопительный	В некоторых проектах ЩО используют как щит отопления. Это пример повторяющейся аббревиатуры: без контекста можно перепутать с щитом освещения.

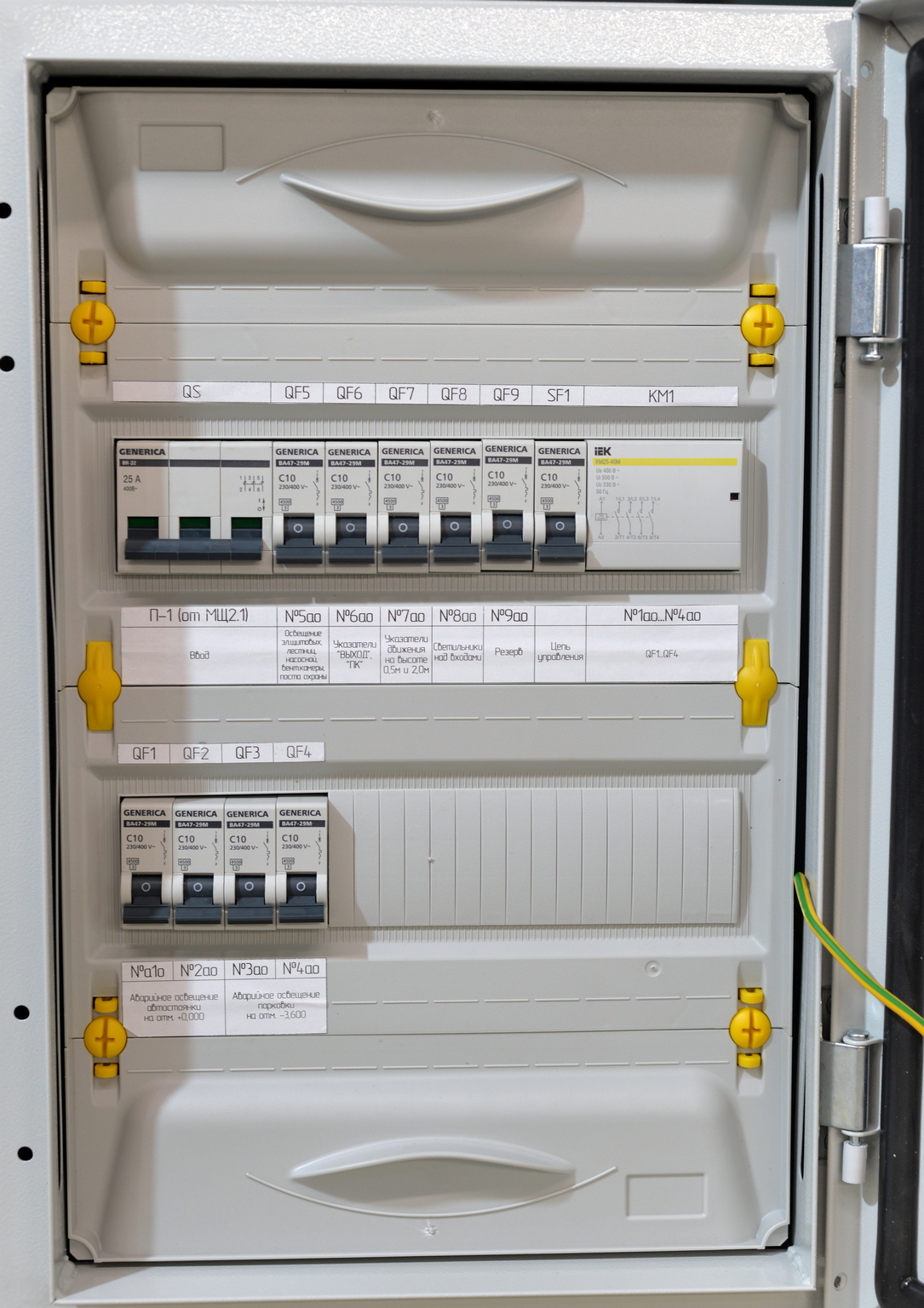

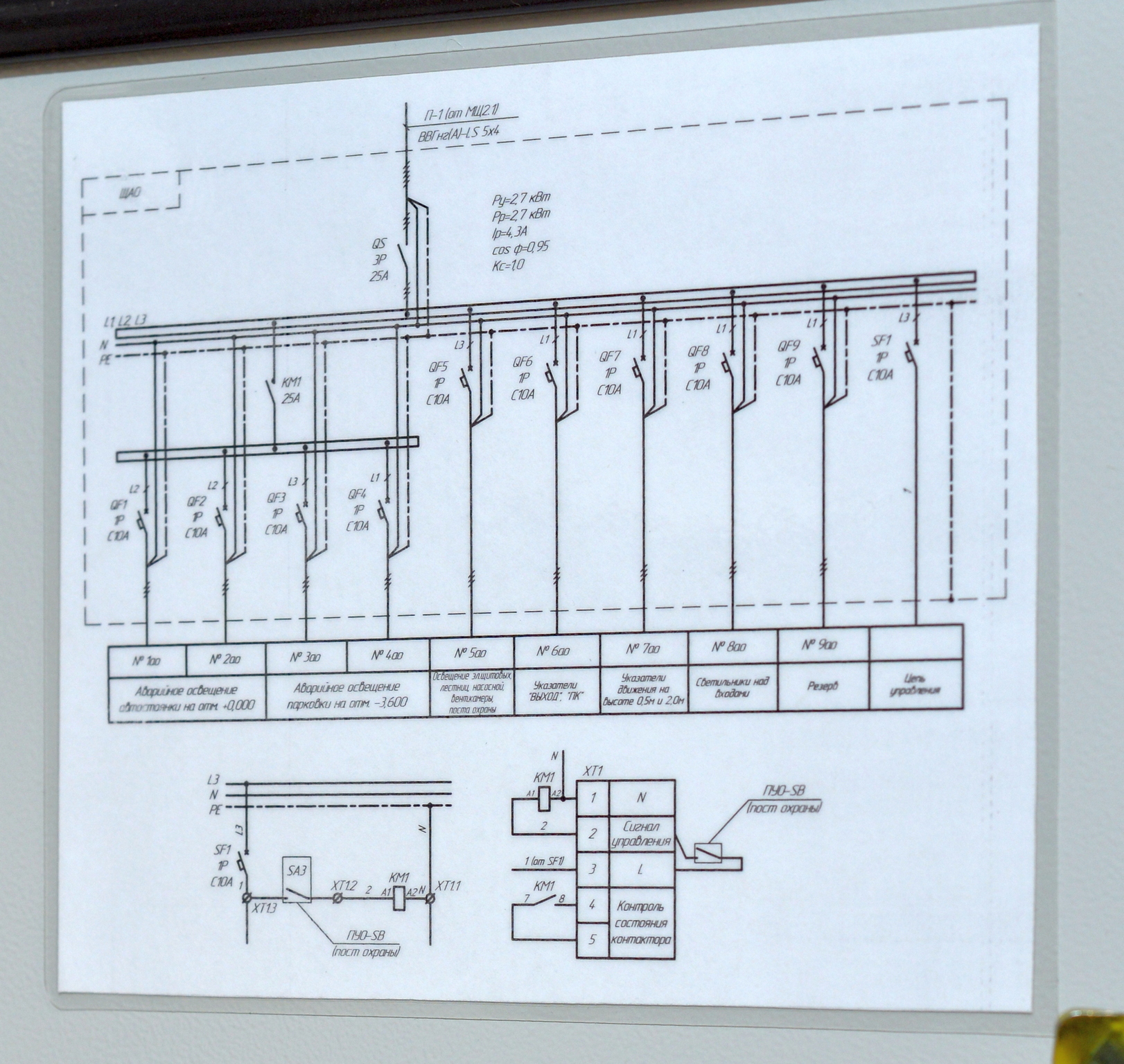

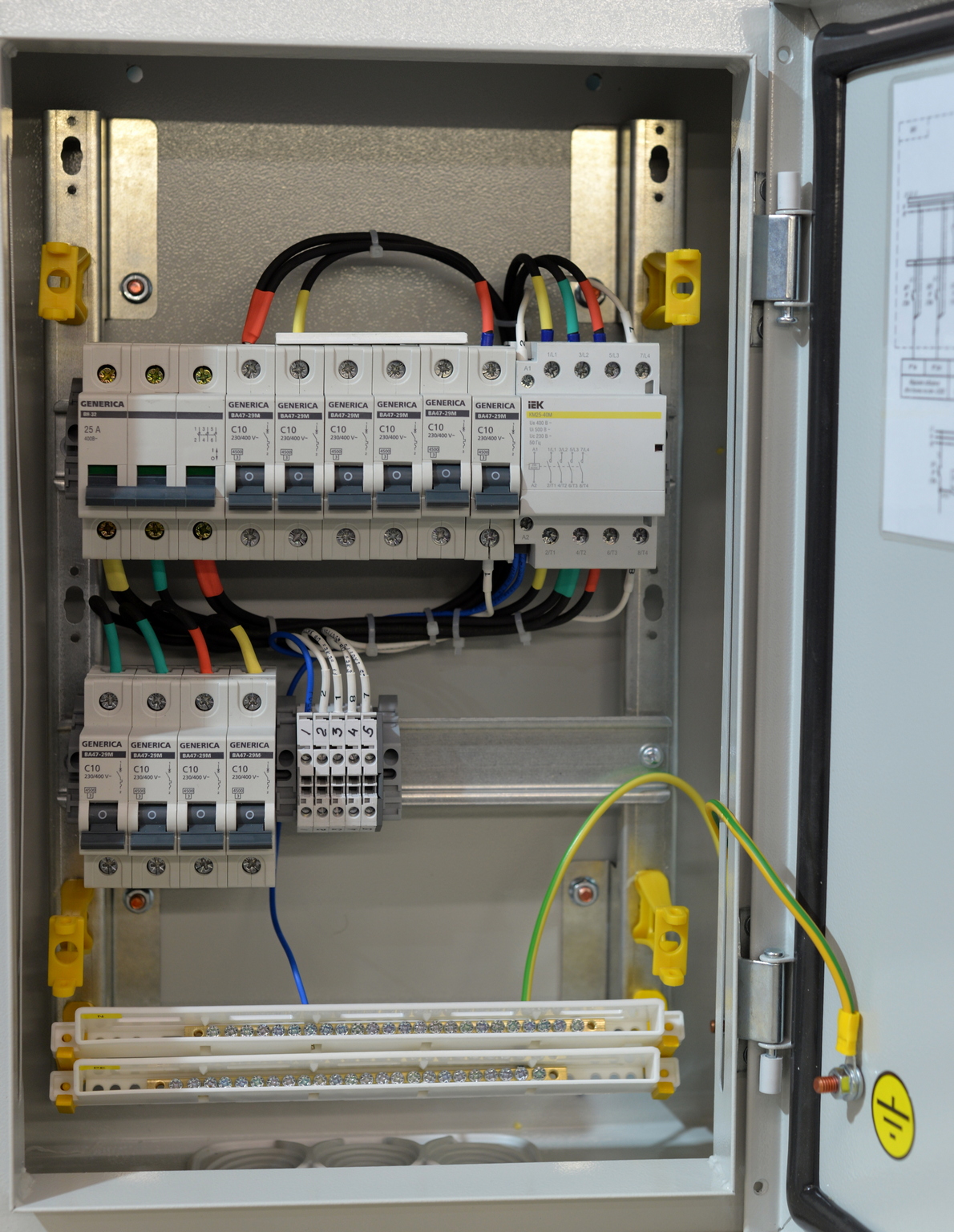

Щит аварийного освещения ЩАО

4. Шкафы управления, автоматики и технологических процессов

Шкафы управления и автоматики — это уже не просто распределение энергии. Здесь появляются логика, сигналы, датчики, исполнительные механизмы, ПЛК, HMI-панели, преобразователи частоты, релейная автоматика, связь с SCADA и требования к пусконаладке. Именно в таких изделиях аббревиатура особенно часто скрывает сложную инженерную начинку.

Сокращение	Расшифровка	Где применяется и что проверять
ШУ	Шкаф управления	Управляет насосами, вентиляторами, задвижками, конвейерами, отоплением, технологическим оборудованием. Важно уточнять алгоритмы, режимы работы, датчики, исполнительные механизмы и интерфейсы.
ЩУ	Щит управления	По назначению близок к ШУ, но часто компактнее. Может управлять освещением, насосами, вентиляцией или отдельной установкой.
ШУО	Шкаф управления освещением	Автоматизирует включение и отключение освещения по расписанию, датчикам освещенности, ручным командам или сигналам диспетчеризации.
ШУН	Шкаф управления насосом / насосами	Применяется для скважинных, циркуляционных, дренажных, пожарных и технологических насосов. Возможны прямой пуск, звезда-треугольник, плавный пуск или частотное регулирование.
ШУВ	Шкаф управления вентиляцией	Управляет приточными, вытяжными и противодымными вентиляторами, заслонками, нагревателями, датчиками и исполнительными механизмами.
ШУНО	Шкаф управления наружным освещением	Управляет уличным, фасадным, складским или территориальным освещением. Может работать по фотореле, астрономическому таймеру, расписанию, ручному режиму или сигналу АСУ.
ЩА	Щит автоматики	Реализует функции автоматического управления и защиты инженерных или технологических систем. Состав зависит от алгоритмов и входных/выходных сигналов.
ША	Шкаф автоматики	Более сложное изделие для автоматизации, часто с ПЛК, модулями ввода-вывода, HMI, релейной частью, источниками питания, сетевым оборудованием.
ЩПУ	Щит управления технологическим процессом	Используется в производстве, энергетике, водоподготовке, химии, пищевой промышленности и других отраслях. Требует детального ТЗ и согласования алгоритмов.
ШШ	Шкаф управления с частотным регулированием	Условное обозначение для шкафа с преобразователем частоты. На практике чаще применяют ШУ с ЧРП или ШУН с ЧРП.

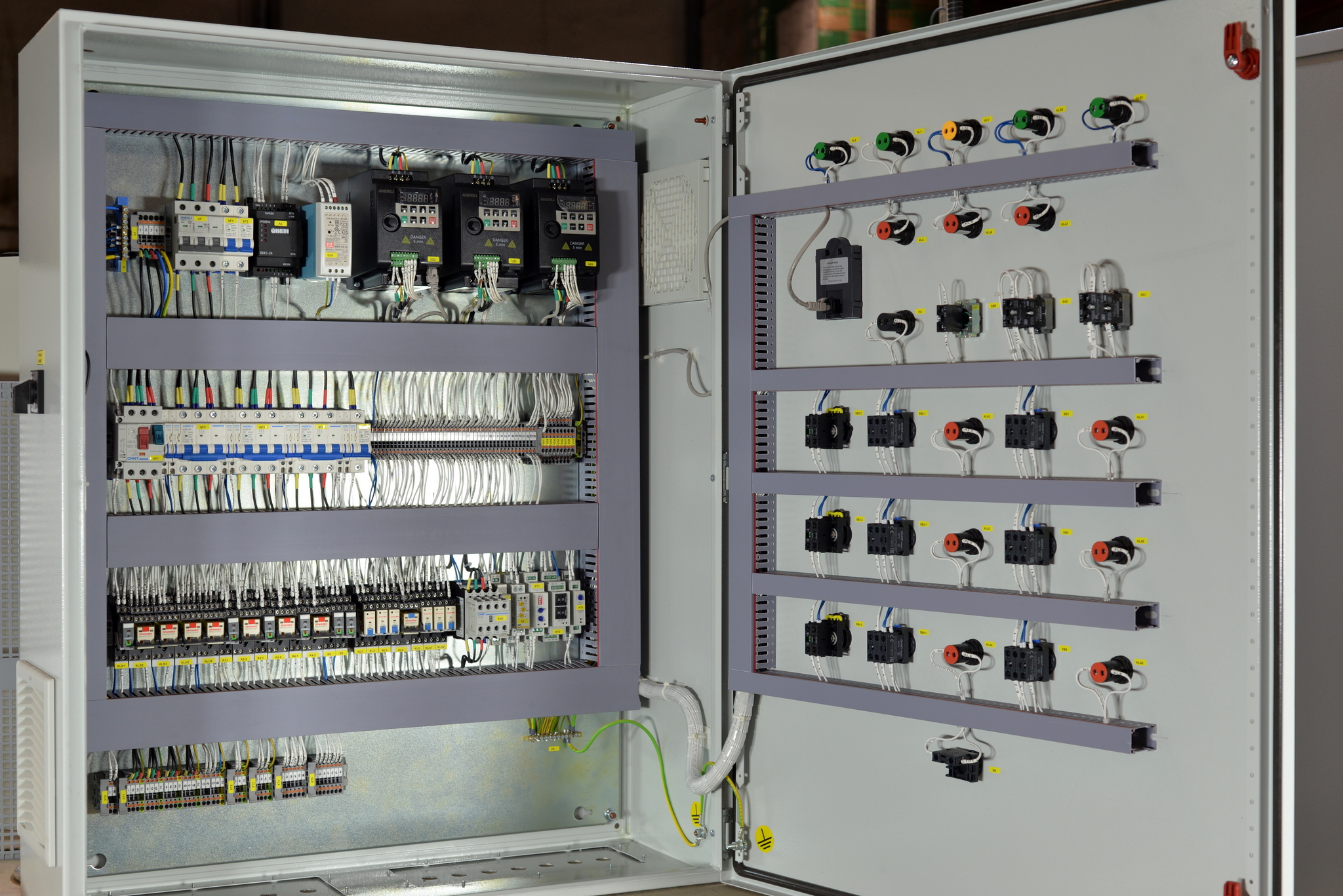

Щит управления насосами с ЧРП

5. Щиты автоматического переключения, аварийной защиты и противопожарных систем

Эта группа особенно чувствительна к правильной трактовке. Здесь речь идет о надежности питания, аварийных режимах, пожарной безопасности и автоматическом отключении. Ошибка в сокращении может привести не просто к неудобству, а к несоответствию проекту и требованиям объекта.

Сокращение	Расшифровка	Назначение и нюансы
АВР	Автоматический ввод резерва	Не всегда «щит», но часто является функцией ВРУ, ГРЩ или отдельного шкафа. Переключает нагрузку на резервный ввод при пропадании основного питания.
ЩАП	Щит автоматического переключения	Используется для переключения питания или режимов работы. В проектах может пересекаться по смыслу с АВР, поэтому важно смотреть схему.
ЩАП	Щит аварийной защиты	Другая трактовка той же аббревиатуры. Обеспечивает аварийное отключение или защитные действия при нарушении параметров. Обязательно уточнять назначение.
ЩП	Щит противопожарный	Может включать аппаратуру питания и управления системами противопожарной защиты. Требует согласования с проектом СПЗ и разделами пожарной автоматики.
ЩПК	Щит противопожарный комплектный	Комплектное решение для противопожарных систем. Состав зависит от назначения: вентиляция, насосы, клапаны, сигнализация, питание цепей.
ПЭСПЗ	Панель электропитания систем противопожарной защиты	Используется для питания оборудования СПЗ. Важны резервирование, контроль линий, категории надежности, требования проекта и сертификаты.
ППУ	Прибор приемно-контрольный и управления / панель противопожарного управления	В зависимости от контекста обозначение относится к оборудованию управления противопожарными системами. Нужно сверять с проектом и спецификацией.
ЩУС	Щит учета систем противопожарной защиты	Специализированное обозначение, которое требует уточнения назначения и состава по документации конкретного объекта.

6. Силовые шкафы, ящики и трансформаторные решения

Эти изделия встречаются там, где нужно управлять силовыми цепями, понижать напряжение или организовывать крупный узел распределения. Здесь особенно важны токи, тепловой режим, сечение шин, кабельные вводы, габариты и удобство эксплуатации.

Сокращение	Расшифровка	Назначение и особенности
ШС	Шкаф силовой	Содержит аппаратуру управления и защиты силовых цепей: автоматические выключатели, предохранители, контакторы, реле, клеммы, шины.
ЩМП	Щит с монтажной панелью	Корпус с монтажной панелью для установки аппаратов. Часто используется как база для индивидуальной сборки щитов управления и автоматики.
ЩМ	Щиток механизации	Временное или вспомогательное решение для строительных площадок и временных сетей. Важны прочность, защита от внешних воздействий и удобство подключения.
ЯТП	Ящик с понижающим трансформатором	Подает пониженное напряжение, например 12, 24 или 36 В, для местного освещения, ремонтных работ, ручного инструмента или цепей управления.
КТП	Комплектная трансформаторная подстанция	Комплекс оборудования для приема, преобразования и распределения электроэнергии. Включает трансформатор, РУ, защиту, коммутационные аппараты и вспомогательные цепи.
ТП	Трансформаторная подстанция	Стационарный энергетический узел для преобразования уровня напряжения и питания объекта. В исходных материалах также встречается обозначение ТТ как типовая трансформаторная подстанция; на практике его лучше уточнять, чтобы не перепутать с трансформаторами тока.

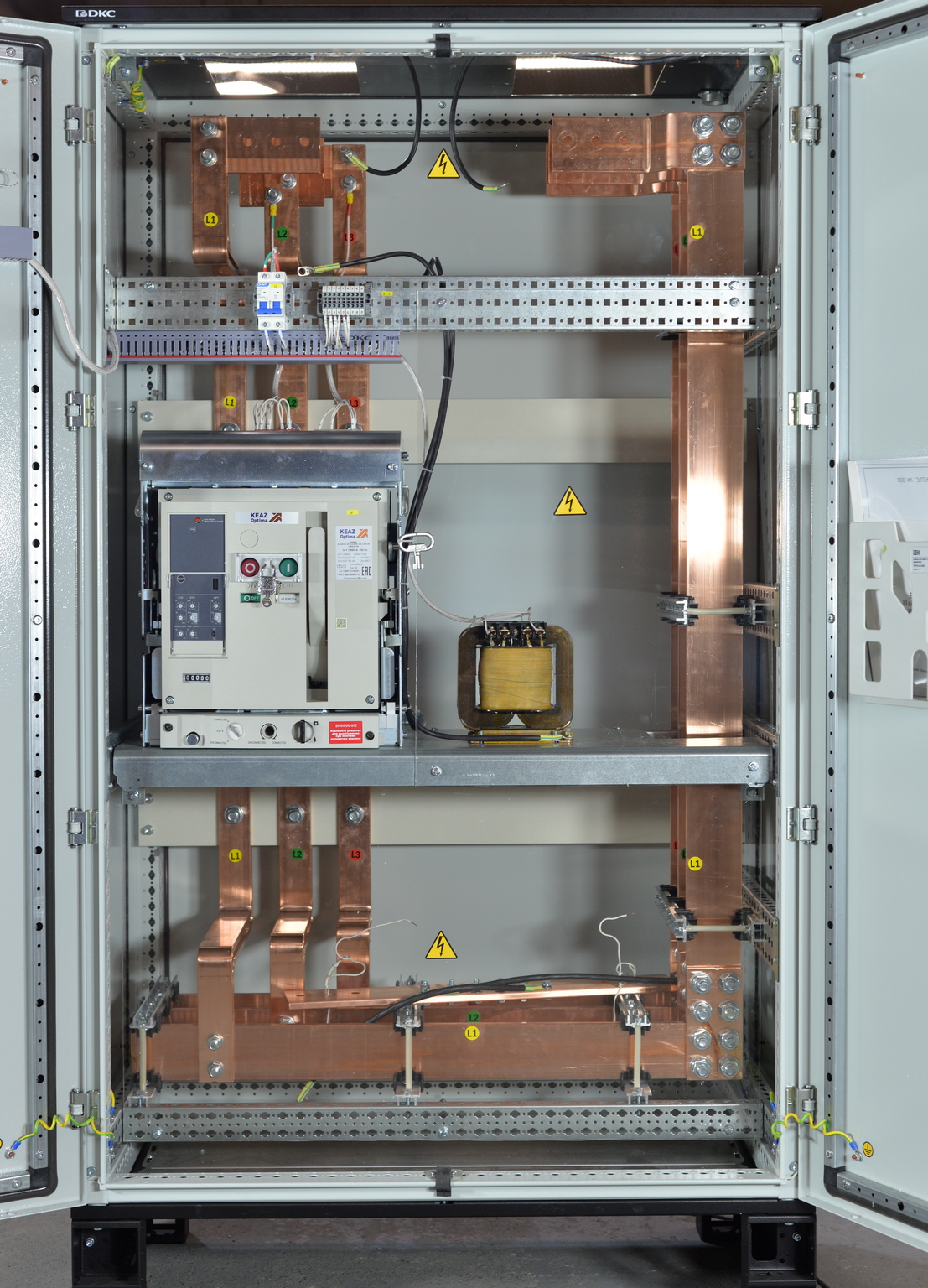

Шкаф силовой

Путают	В чем разница	Как проверить
ЩУ и ШУ	ЩУ может быть щитом учета или щитом управления. ШУ чаще означает шкаф управления, но иногда - шкаф учета.	Смотреть назначение в спецификации, состав аппаратов, наличие счетчика, ПЛК, контакторов, клемм управления.
ЩО и ЩО	Одна и та же аббревиатура может означать щит освещения или щит отопления.	Проверить отходящие линии: светильники, контакторы освещения, греющие кабели, электрокотлы, насосы отопления.
ЩАП и АВР	ЩАП может выполнять автоматическое переключение, а АВР - функция или отдельный шкаф резерва.	Проверить схему вводов, алгоритм переключения и требования к резервированию питания.
ЩРН и ЩРВ	Оба распределительные, но отличаются способом установки: навесной и встраиваемый.	Проверить архитектурные решения, глубину ниши, доступность обслуживания и требования к IP.
ШУН и ШУВ	ШУН управляет насосами, ШУВ - вентиляцией. По составу могут быть похожи: автоматы, контакторы, ЧРП, датчики.	Смотреть объект управления и алгоритм: давление/уровень для насосов, заслонки/вентиляторы/датчики температуры для вентиляции.
ВРУ и ГРЩ	ВРУ принимает и распределяет питание на вводе, ГРЩ является главным распределительным щитом объекта. В ряде объектов функции могут пересекаться.	Проверить место в схеме электроснабжения, вводы, секции, учет, отходящие линии и связь с трансформаторной подстанцией.

Практический блок: как выбрать и заказать щит по аббревиатуре без ошибок

Когда в заявке указано только «нужен ЩРН» или «просим рассчитать ШУН», этого недостаточно для корректной сборки. Для предварительной оценки иногда можно начать с аббревиатуры, но для точного коммерческого предложения и производства требуется техническая информация. Чем подробнее исходные данные, тем меньше риск, что в щит не поместится кабель, автомат окажется не той отключающей способности, а автоматика будет работать «примерно так, но не совсем туда».

Что нужно передать производителю

Однолинейную схему, чтобы определить вводы, отходящие линии, номиналы, аппараты защиты и логику распределения.
Спецификацию оборудования, если проект уже разработан и нужно сохранить конкретные бренды, серии и характеристики аппаратов.
Техническое задание, особенно для шкафов управления, автоматики, насосов, вентиляции, АСУ ТП и противопожарных систем.
Условия установки, включая помещение, температуру, влажность, пыль, уличное исполнение, требования к IP и климатике.
Данные по нагрузкам, номинальные токи, пусковые токи электродвигателей, мощность, категории надежности, режимы работы.
Требования к связи и диспетчеризации, если шкаф должен обмениваться данными с PLC, HMI, SCADA, системой верхнего уровня или диспетчерским пунктом.
Ограничения по габаритам и кабельным вводам, чтобы изделие реально встало на объекте, а монтажник не вспоминал производителя слишком эмоционально.

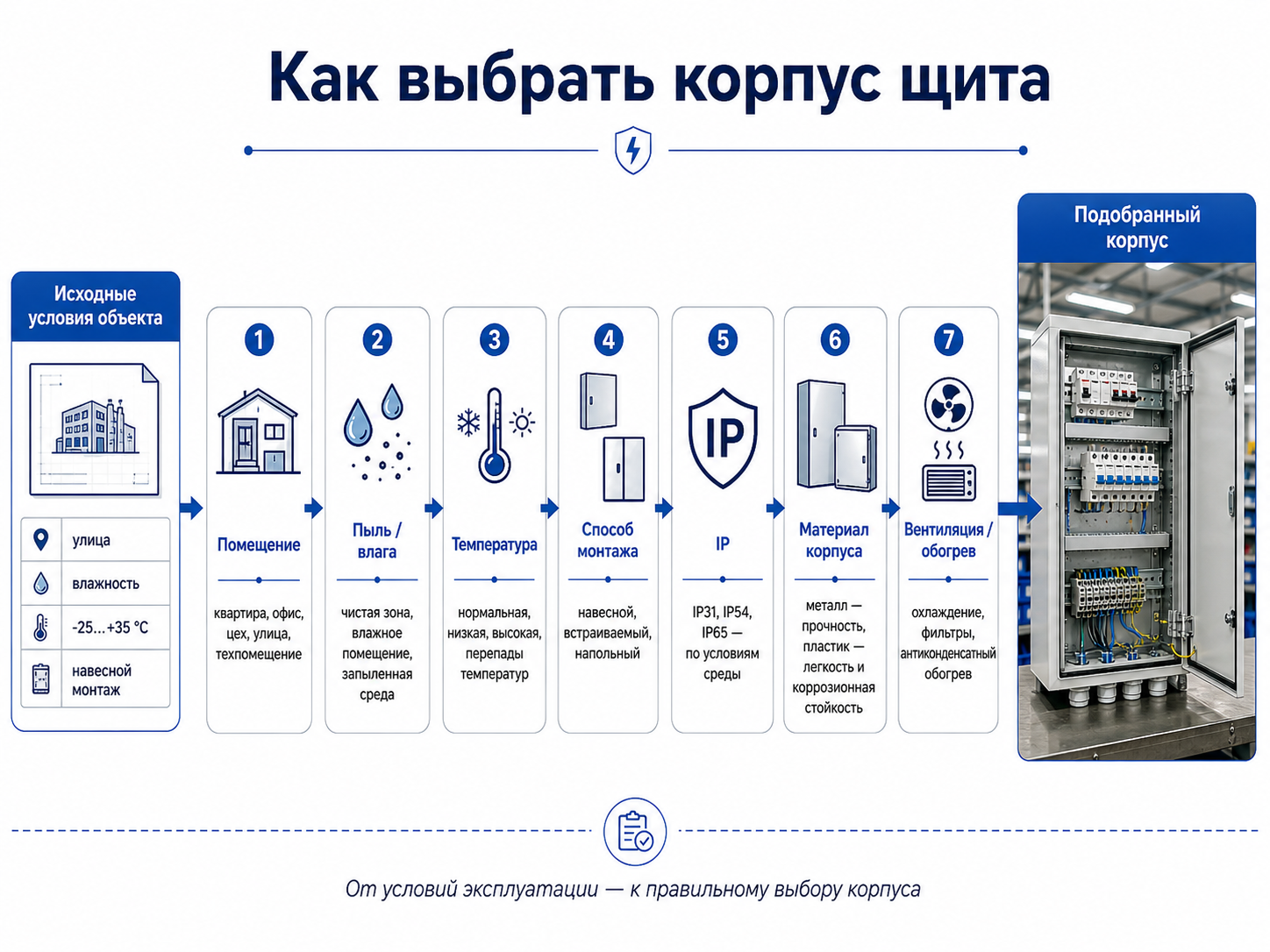

На что смотреть при выборе корпуса и степени защиты IP

Корпус — это не просто металлическая коробка, куда аккуратно установили аппараты. Он определяет безопасность, удобство монтажа, тепловой режим и срок службы изделия. Для сухого технического помещения может быть достаточно одного исполнения, для улицы, пыльного цеха или влажной зоны — совсем другого.

IP и условия среды: пыль, влага, брызги, уличная установка, мойка помещения, агрессивная атмосфера.
Материал корпуса: металл, пластик, нержавеющая сталь, окрашенное исполнение - выбор зависит от объекта.
Запас по месту: внутри должен быть резерв для монтажа, обслуживания, маркировки, кабельных изгибов и возможного расширения.
Теплоотвод: для частотных преобразователей, блоков питания, ПЛК и плотной силовой аппаратуры важна вентиляция или расчет теплового режима.
Доступность обслуживания: двери, замки, монтажная панель, клеммные зоны, высота установки и безопасный доступ к аппаратам.

Типичные ошибки при расшифровке и заказе электрощитов

Ошибка	Что происходит на практике	Как сделать правильно
Заказывать по одной аббревиатуре	Производитель получает «ШУ» без понимания, это учет, насосы, вентиляция или технологический процесс.	Передавать схему, ТЗ, описание нагрузки и режимов работы.
Не учитывать способ установки	Встраиваемый щит не помещается в нишу или навесной щит оказывается неудобным для объекта.	Согласовать габариты, глубину, кабельные вводы и место обслуживания.
Забывать про пусковые токи	Для электродвигателей выбирают аппараты только по номиналу, без учета пуска и режима работы.	Проверять мощность двигателя, способ пуска, пусковые токи, необходимость ЧРП или устройства плавного пуска.
Не оставлять резерв места	Через месяц нужно добавить линию, но в щите уже теснее, чем в маршрутке утром.	Закладывать резерв модулей, клемм и пространства под дополнительные аппараты.
Путать учет и управление	Вместо шкафа управления считают шкаф учета или наоборот.	Сверять назначение по проекту и составу оборудования.
Не согласовывать алгоритмы автоматики	Шкаф собран, но логика работы не совпадает с ожиданиями технолога.	До производства фиксировать алгоритмы, входные/выходные сигналы, аварии и режимы управления.
Игнорировать маркировку	На объекте сложно понять, какая линия куда уходит и какой аппарат за что отвечает.	Делать понятную маркировку аппаратов, проводников, клемм и дверных элементов.

Советы профессионалов ЭЛТЕКО

Для электрика аббревиатура — это быстрый ориентир. Для производителя щитов — стартовая точка инженерной работы. Хороший щит начинается не с красивой таблички на двери, а с правильного понимания задачи: что питаем, чем управляем, как защищаем, где устанавливаем и кто потом будет это обслуживать.

Уточняйте назначение изделия письменно. Особенно если сокращение допускает несколько трактовок.
Не экономьте на понятной маркировке. Она стоит недорого, но сильно сокращает время монтажа и обслуживания.
Смотрите на перспективу. Если объект развивается, лучше предусмотреть резерв по месту, клеммам и аппаратуре.
Для шкафов управления требуйте алгоритм. Без алгоритма автоматика превращается в набор хороших компонентов без общей логики.
Согласовывайте бренды и аналоги заранее. Особенно при проектных поставках, тендерах и объектах с жесткими требованиями к комплектации.
Проверяйте готовое изделие до отгрузки. Функциональная проверка, контроль маркировки, соответствие схемам и аккуратность сборки экономят время на пусконаладке.

Почему стоит заказать щиты и шкафы в ЭЛТЕКО

ЭЛТЕКО — инженерная компания, которая работает не только с типовыми распределительными щитами, но и с более сложными решениями: НКУ 0,4 кВ, шкафами управления, АСУ ТП, силовой автоматикой, шкафами насосов, вентиляции, противопожарными панелями и системами диспетчеризации. Для заказчика это удобно: можно получить не набор отдельных железок, а согласованное решение под объект.

Собственное производство НКУ 0,4 кВ. Сборка щитов и шкафов выполняется с учетом проектных требований, компоновки, маркировки и удобства обслуживания.
Инженерный подход. Перед расчетом мы уточняем задачу, нагрузку, условия эксплуатации, алгоритмы управления и требования к автоматике.
Опыт с силовыми щитами и АСУ ТП. Можно объединить распределение питания, управление оборудованием, программирование ПЛК, HMI/SCADA и пусконаладку.
Работа с проектами и спецификациями. Рассчитываем изделия по схемам, РКД, ведомостям и техническим заданиям, а при необходимости помогаем уточнить исходные данные.
Комплектация под задачу. Подбираем аппаратуру по техническим характеристикам, надежности, доступности и требованиям заказчика.
Проверка перед отгрузкой. Готовое изделие проходит контроль соответствия схемам, проверку цепей, маркировки и основных функций.

Краткий словарь обозначений для быстрого поиска

Ниже — компактный блок, который можно использовать как быстрый справочник внутри статьи или вынести в отдельную интерактивную таблицу на сайте.

Сокращение	Краткая расшифровка
АВР	автоматический ввод резерва
ВРУ	вводно-распределительное устройство
ГРЩ	главный распределительный щит
КТП	комплектная трансформаторная подстанция
ОЩВ	осветительный щиток с выключателем
ПР	пункт распределительный
ПЭСПЗ	панель электропитания систем противопожарной защиты
РУ	распределительное устройство
УЭРМ	устройство этажное распределительное многоящичное
ШУ	шкаф управления / шкаф учета - зависит от контекста
ШУВ	шкаф управления вентиляцией
ШУН	шкаф управления насосом / насосами
ШУНО	шкаф управления наружным освещением
ША	шкаф автоматики
ШС	шкаф силовой
ЩА	щит автоматики
ЩАО	щит аварийного освещения
ЩАП	щит автоматического переключения / аварийной защиты
ЩБП	щит бесперебойного питания
ЩВ	щиток вводный
ЩК	щиток квартирный
ЩМ	щиток механизации
ЩМП	щит с монтажной панелью
ЩО	щит освещения / щит отопления - зависит от контекста
ЩП	щит противопожарный
ЩПК	щит противопожарный комплектный
ЩПУ	щит управления технологическим процессом
ЩР	щит распределительный
ЩРВ	щит распределительный встраиваемый
ЩРН	щит распределительный навесной
ЩРС	щит распределительный силовой
ЩУ	щит учета / щит управления - зависит от контекста
ЩУГ	щит учета гаражный
ЩУРВ	щит учетно-распределительный встраиваемый
ЩУРН	щит учетно-распределительный навесной
ЩЭ	щит этажный
ЯВ	ящик вводной
ЯТП	ящик с понижающим трансформатором

Вывод: буквы важны, но инженерный смысл важнее

Аббревиатуры щитов и шкафов помогают быстрее ориентироваться в проекте, но сами по себе не отвечают на главный вопрос: какое оборудование нужно именно вашему объекту. Один и тот же «ШУ» может быть простым шкафом управления вентилятором или полноценным шкафом автоматизации с ПЛК, HMI, частотным приводом, датчиками и обменом со SCADA. Разница — не в буквах, а в задаче.

Если вы видите в проекте непонятное обозначение, не угадывайте. Проверьте схему, спецификацию, условия эксплуатации и требования к управлению. А если нужно быстро подобрать, рассчитать или изготовить щит — обратитесь в ЭЛТЕКО. Мы поможем расшифровать проект, уточнить состав оборудования, подобрать решение и изготовить щит или шкаф под реальные условия работы.
