Вступление: почему расчет нагрузки важнее, чем кажется

Когда заказчик говорит: «Нужен щит на 100 ампер», хороший инженер обычно задает не один, а несколько вопросов. Какие потребители будут подключены? Какие двигатели запускаются одновременно? Есть ли нагреватели, вентиляция, насосы, резерв на будущее, частотники, АВР, учет, диспетчеризация? И вот тут выясняется, что «щит на 100 ампер» - это не техническое задание, а пока только пожелание.

Расчет электрической нагрузки нужен для того, чтобы электрощит, кабельные линии и аппараты защиты работали не «примерно», а устойчиво: без перегрева, ложных отключений, просадки напряжения, постоянного запаха теплого пластика и грустных звонков в пятницу вечером.

В статье разберем, как определить мощность щита и линии, чем отличается установленная нагрузка от расчетной, зачем нужны коэффициенты одновременности, как связаны кабель и автомат, почему один только список оборудования не дает полного ответа и какие данные нужны производителю электрощита для корректного расчета.

1. Что такое электрическая нагрузка

Электрическая нагрузка - это мощность, которую потребители берут из сети. Но для проектировщика и сборщика щита важно не только число киловатт на шильдике оборудования. Важно понять, как эта нагрузка работает во времени, насколько она одновременна, какой у нее cos phi, есть ли пусковые токи, как распределены фазы и какие режимы считаются нормальными для объекта.

Проще говоря, нагрузка - это не просто «сколько всего подключено». Это ответ на вопрос: какой ток реально должен безопасно пройти через ввод, шины, автоматы, кабели, клеммы и контакторы при нормальной эксплуатации и при допустимых перегрузочных режимах.

Термин	Что означает	Зачем нужен при расчете
Установленная мощность	Сумма паспортных мощностей подключенного оборудования.	Дает верхнюю оценку, но не всегда показывает реальную одновременную нагрузку.
Расчетная мощность	Мощность, по которой подбирают ввод, кабель, шины и защиту с учетом режима работы.	Главная величина для выбора щита и линии.
Активная мощность P, кВт	Полезная мощность, которая превращается в работу, тепло, свет.	Нужна для оценки потребления и расчета нагрузки.
Полная мощность S, кВА	Мощность с учетом активной и реактивной составляющей.	Важна для трансформаторов, генераторов, ИБП, ВРУ и ГРЩ.
Реактивная мощность Q, квар	Составляющая, связанная с электромагнитными полями двигателей, трансформаторов и др.	Влияет на cos phi, токи в сети и необходимость УКРМ.
Расчетный ток I, А	Ток, по которому выбирают аппараты, кабели и шины.	Ключевой параметр для автомата, кабеля, клемм и шин.

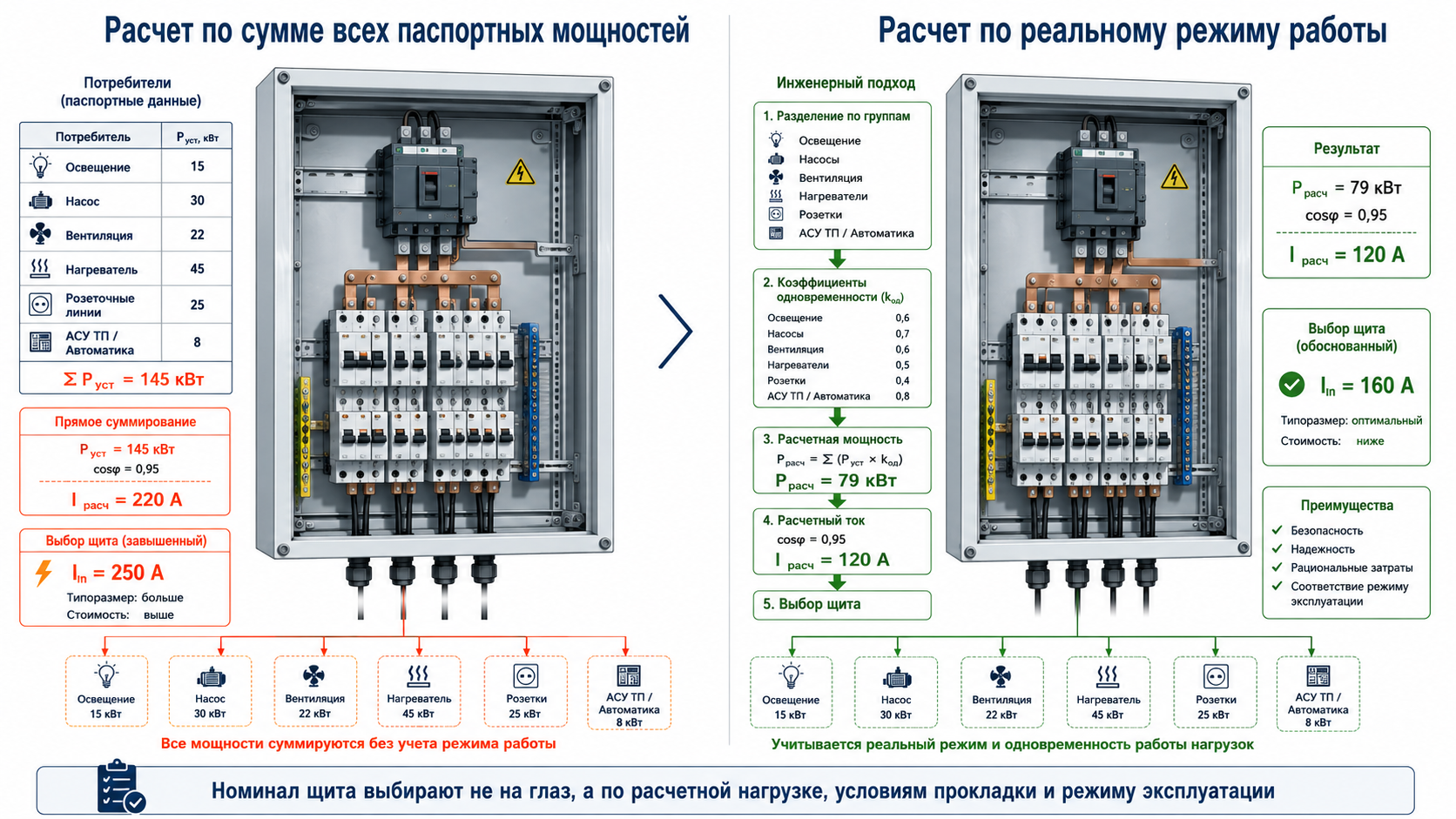

2. Почему нельзя считать щит только по сумме киловатт

Сумма паспортных мощностей полезна, но сама по себе она часто вводит в заблуждение. На объекте может быть 150 кВт установленной мощности, но одновременно работают только 70-90 кВт. А может быть наоборот: установленная мощность выглядит умеренно, но запуск нескольких электродвигателей одновременно вызывает просадку напряжения и отключение автомата.

Поэтому грамотный расчет разделяет нагрузку на группы: освещение, розеточные линии, вентиляция, насосы, компрессоры, нагрев, технологическое оборудование, системы автоматики, резервные линии. Для каждой группы учитывают режим работы и вероятность одновременного включения.

Расчетная мощность группы ≠ простая сумма всех паспортных мощностей. Расчетная мощность = установленная мощность × коэффициенты режима и одновременности.

Это не попытка «уменьшить щит ради экономии». Это способ получить технически обоснованное решение. Избыточный щит тоже не всегда хорошо: он дороже, крупнее, требует больше места, иногда усложняет селективность и вводит в заблуждение при оценке реальной нагрузки.

3. Основные формулы: мощность, ток и cos phi

Для предварительной оценки используют базовые электротехнические соотношения. Они не заменяют проектный расчет, но помогают понять порядок величин и быстро проверить, реалистично ли техническое решение.

Однофазная сеть: I = P / (U × cos phi)

Трехфазная сеть: I = P / (√3 × U × cos phi)

Полная мощность: S = P / cos phi

Где I - ток в амперах, P - активная мощность в ваттах, U - напряжение, cos phi - коэффициент мощности. Для чисто активных нагрузок, например ТЭНов, cos phi близок к 1. Для электродвигателей, трансформаторов и части силовой электроники он ниже, поэтому ток при той же активной мощности может быть больше.

Нагрузка	Что важно учитывать	Что может пойти не так
ТЭНы, нагреватели	Активная нагрузка, cos phi обычно близок к 1.	Недооценка длительного режима и нагрева аппаратов.
Электродвигатели	Пусковые токи, cos phi, КПД, режим пуска, защита двигателя.	Просадка напряжения, выбивание автомата при запуске.
Частотные преобразователи	Входной ток, гармоники, ЭМС, требования производителя.	Ошибки выбора автомата, УЗО, кабеля и фильтров.
Освещение LED	Пусковые токи драйверов, группировка линий, управление.	Автомат срабатывает при включении большой группы светильников.
КИПиА и АСУ ТП	Питание 24 В DC, резервирование, качество питания, помехи.	Плавающие ошибки сигналов, сбои контроллера, ложные аварии.

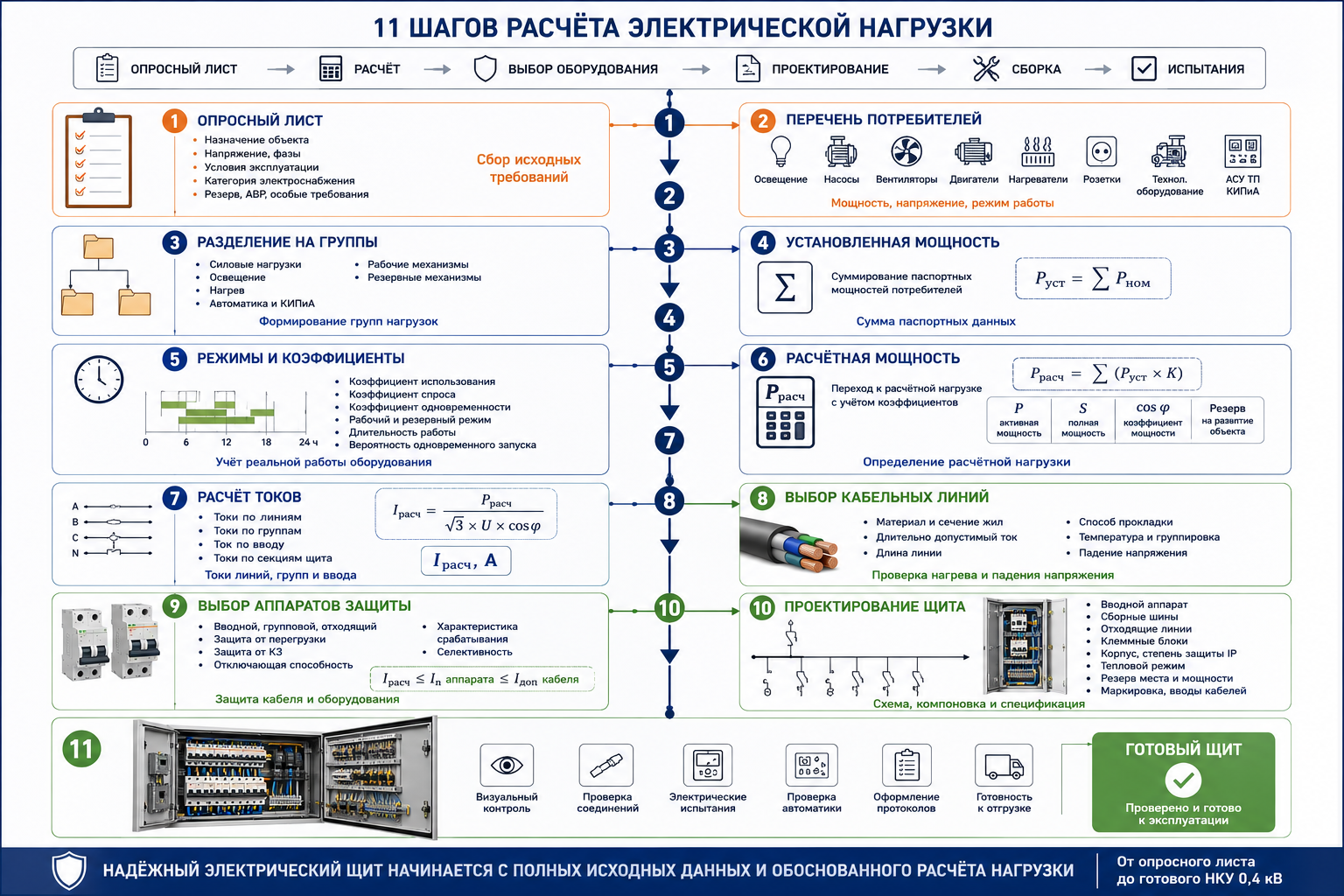

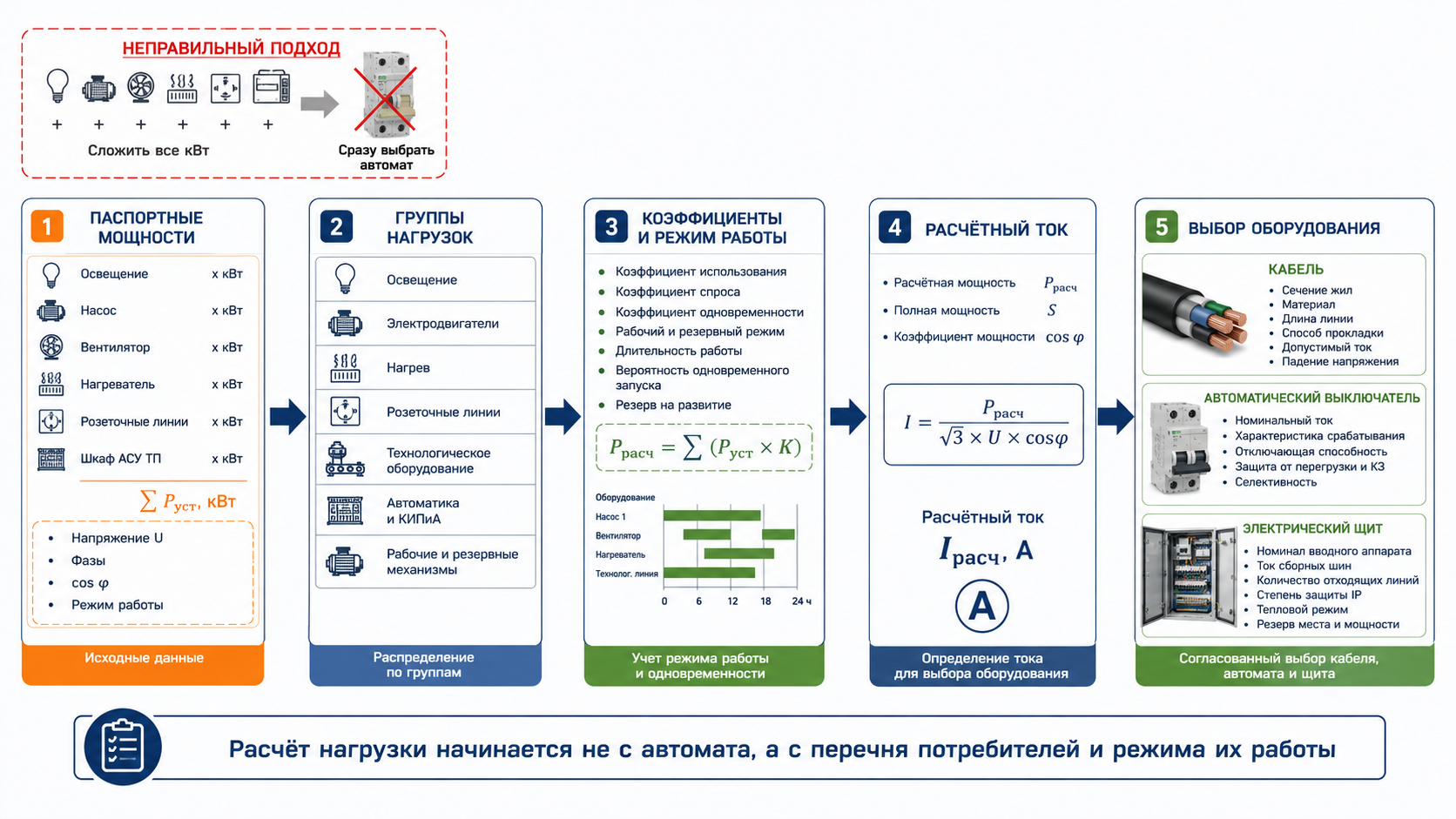

4. Пошаговый алгоритм расчета электрической нагрузки

Для бытового щитка, ВРУ здания, распределительного щита цеха или шкафа управления логика похожа. Отличаются глубина расчета, нормативная база, ответственность и состав исходных данных.

Собрать перечень потребителей: наименование, мощность, напряжение, фазы, режим работы, место установки.
Разделить нагрузки на функциональные группы: освещение, розетки, насосы, вентиляция, технологические линии, нагрев, автоматика, резерв.
Определить установленную мощность каждой группы.
Применить коэффициенты использования, спроса и одновременности там, где это допустимо и обосновано проектом.
Рассчитать активную и полную мощность, учесть cos phi, КПД двигателей и особенности силовой электроники.
Определить расчетный ток по каждой линии, группе и вводу.
Выбрать кабель по длительно допустимому току с учетом способа прокладки, температуры, группировки и материала жил.
Проверить падение напряжения на длинных линиях.
Выбрать аппарат защиты не только по нагрузке, но и по защищаемому кабелю, условиям КЗ и селективности.
Проверить тепловой режим щита, запас места, номинал шин, клемм и вводных устройств.
Сформировать однолинейную схему, спецификацию и исходные данные для сборки щита.

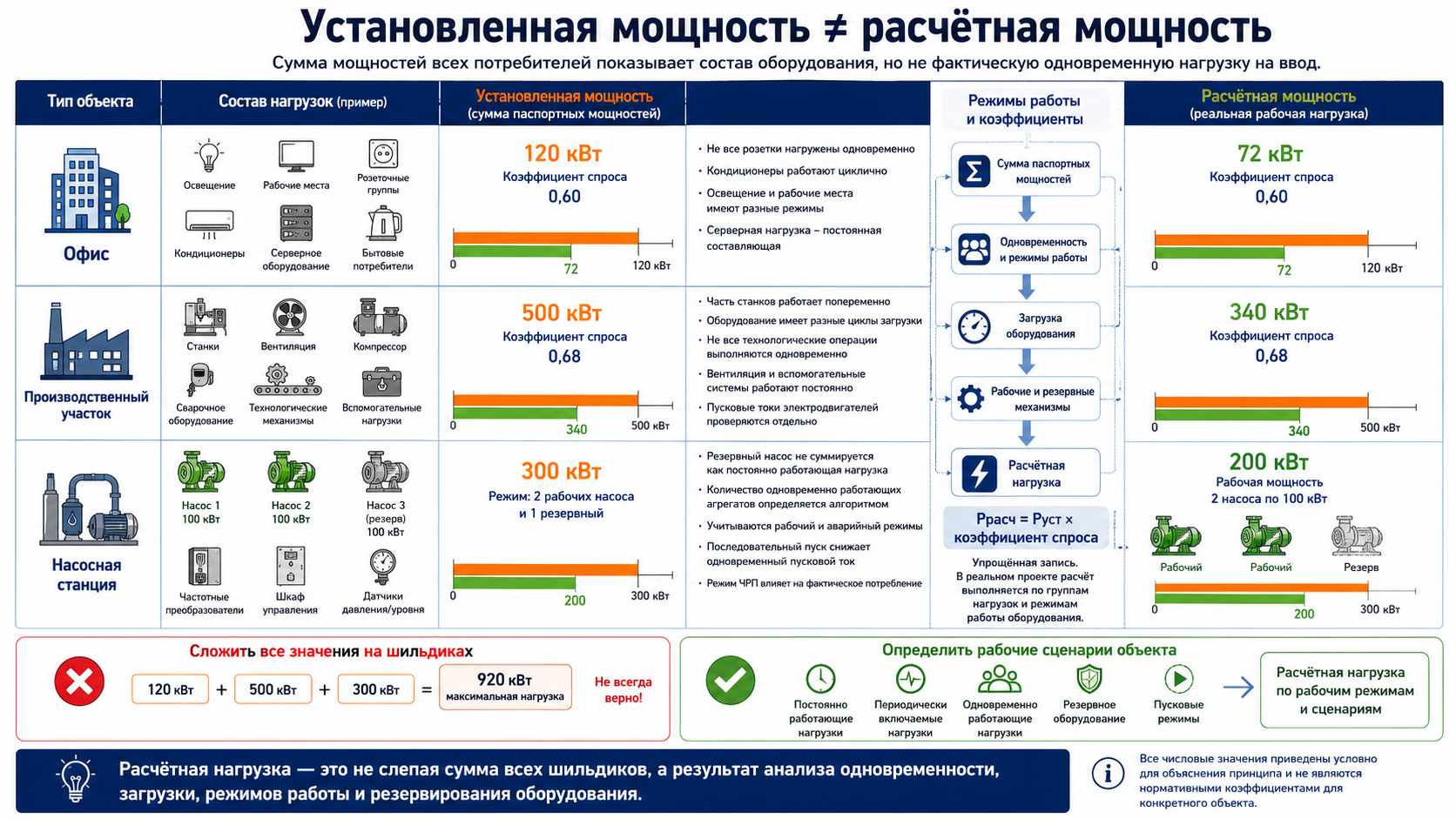

5. Установленная и расчетная мощность: в чем разница

Установленная мощность - это то, что получится, если сложить паспортные мощности всех потребителей. Расчетная мощность - то, что реально используется для выбора оборудования. Разница появляется из-за неодновременности включения и разных режимов работы.

Например, на объекте есть освещение, розетки, насосы, вентиляция и резервная линия. Если сложить все мощности, получится один ввод. Если учесть реальный режим работы, получится другой. Но снижать мощность «на глаз» нельзя: коэффициенты должны быть обоснованы назначением объекта, технологией, нормами и опытом эксплуатации аналогичных систем.

Ситуация	Что считать	Комментарий инженера
Квартира или небольшой офис	Группы освещения, розетки, кухня, кондиционирование, резерв.	Расчет чаще опирается на правила для жилых/общественных зданий и фактический перечень нагрузок.
Цех или производственный участок	Технологическое оборудование, двигатели, нагрев, вентиляция, освещение, ремонтные розетки.	Важны графики работы оборудования и пусковые режимы.
Насосная станция	Рабочие и резервные насосы, режимы каскада, задвижки, КИПиА, обогрев.	Резервный насос не всегда добавляется как постоянная одновременная нагрузка, но должен учитываться в логике работы.
Шкаф управления вентиляцией	Вентиляторы, клапаны, частотники, датчики, автоматика, обогрев щита.	Нужно учитывать пуск, режим регулирования и питание цепей управления.
ГРЩ или ВРУ здания	Суммарные нагрузки всех отходящих щитов и групп.	Особенно важны категории электроприемников, учет, резервирование и селективность.

6. Коэффициенты: использование, спрос, одновременность

В расчетах встречаются разные коэффициенты. Названия могут отличаться в методиках и руководствах, но смысл общий: не все оборудование работает одновременно и не всегда на полной мощности.

Коэффициент	Простой смысл	Где применяется
Коэффициент использования	Какая часть установленной мощности реально используется в рабочем режиме.	Технологическое оборудование, станки, вентиляция, насосы.
Коэффициент одновременности	Какая часть групп нагрузок может работать одновременно.	Групповые щиты, ВРУ, ГРЩ, распределение по объекту.
Коэффициент спроса	Отношение максимальной расчетной нагрузки к установленной мощности.	Оценка вводной мощности и питающих линий.
Коэффициент резерва	Запас под развитие объекта или неопределенность исходных данных.	Вводы, щиты, кабельные трассы, места в корпусе.

В технических руководствах Schneider Electric для оценки фактической максимальной потребности используются коэффициенты ku и ks: они помогают перейти от суммы номинальных нагрузок к мощности, действительно требуемой для размерения установки. Это хорошая инженерная логика, но конкретные значения не берут из воздуха: они зависят от типа объекта и режима эксплуатации.

7. Как расчет нагрузки связан с выбором автомата

Автоматический выключатель защищает не «оборудование вообще», а прежде всего линию от перегрузки и короткого замыкания. Поэтому опасная логика выглядит так: «станок потребляет 40 А, поставим автомат 63 А, чтобы не выбивало». Если кабель и условия прокладки не рассчитаны на такой ток, автомат перестает быть защитой и превращается в декоративный рычажок с уверенностью в голосе.

Правильная связка выглядит иначе: сначала определяют расчетный ток нагрузки, затем выбирают кабель с учетом условий прокладки, потом подбирают защитный аппарат так, чтобы он защищал этот кабель и корректно работал при перегрузке и коротком замыкании.

Расчетный ток нагрузки ≤ допустимый ток аппарата ≤ длительно допустимый ток защищаемой линии - с учетом конкретных условий и нормативных требований.

В реальном проекте также проверяют отключающую способность аппарата, ток короткого замыкания в точке установки, селективность с вышестоящей защитой, характеристику срабатывания, тип нагрузки и требования производителя оборудования.

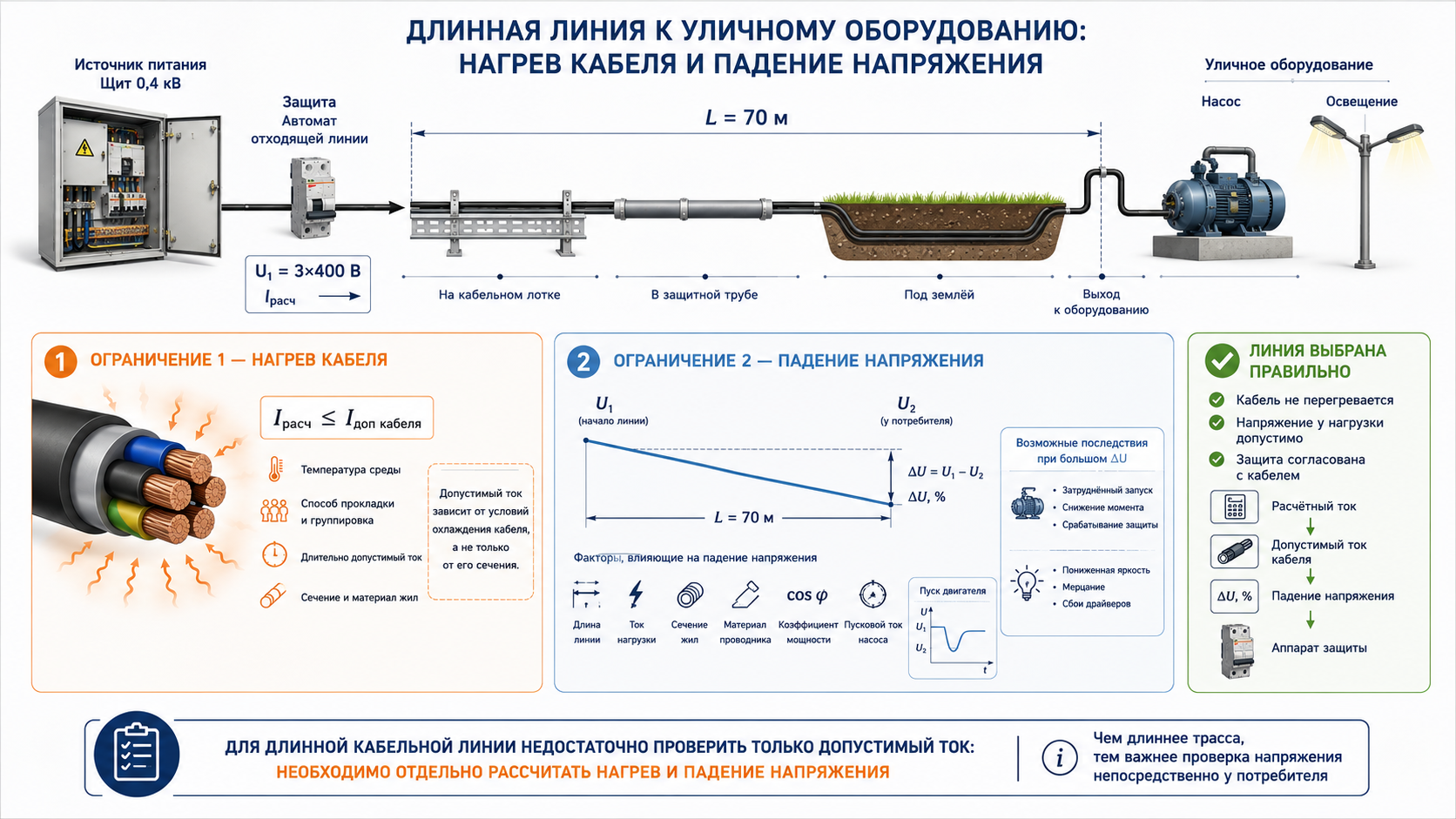

8. Как расчет нагрузки связан с выбором кабеля

Кабель выбирают не только по току. На его допустимую нагрузку влияют материал жилы, сечение, изоляция, способ прокладки, температура окружающей среды, количество нагруженных жил, совместная прокладка с другими кабелями, длина линии и допустимое падение напряжения.

Один и тот же кабель может вести себя по-разному: в воздухе, в трубе, в земле, в пучке на лотке, рядом с нагретыми поверхностями или внутри плотного шкафа. Поэтому фраза «кабель 4 квадрата держит столько-то ампер» без условий прокладки - это не расчет, а электротехнический фольклор.

Что проверяют	Зачем	Типовая ошибка
Длительно допустимый ток	Чтобы кабель не перегревался в нормальном режиме.	Выбор только по табличному значению без поправок.
Падение напряжения	Чтобы оборудование получало нормальное напряжение на конце линии.	Игнорирование длины кабеля до удаленного насоса или щита.
Ток короткого замыкания	Чтобы защита отключалась надежно и вовремя.	Линия длинная, ток КЗ мал, автомат может не отключиться как ожидается.
Способ прокладки	Влияет на охлаждение кабеля.	Кабели в пучке считаются как одиночные в воздухе.
Механическая защита	Защита от повреждения и условий среды.	Наружная линия проложена без учета влаги, солнца и механики.

9. Расчет мощности щита: что именно выбирается

Когда говорят «мощность щита», обычно имеют в виду не один параметр. Для производителя НКУ важны номинальный ток вводного аппарата, ток сборных шин, расчетная мощность нагрузки, количество отходящих линий, категория электроснабжения, степень защиты корпуса, тепловой режим и перспективный резерв.

Параметр щита	От чего зависит	Что влияет на цену и габариты
Номинальный ток ввода	Расчетная нагрузка и условия электроснабжения.	Тип вводного аппарата, сечение шин, ввод кабеля.
Сборные шины	Ток, ток КЗ, компоновка, количество секций.	Медь/алюминий, размеры, изоляторы, секционирование.
Отходящие линии	Количество групп и тип нагрузок.	Количество автоматов, контакторов, УЗО, клемм, кабельных вводов.
Корпус	Место установки, IP, климат, запас места.	Габариты, материал, вентиляция, обогрев, цоколь.
Автоматика	Алгоритмы управления, сигналы, диспетчеризация.	ПЛК, реле, HMI, модули I/O, связь, программирование.
Испытания и документация	Требования объекта и стандарта.	Объем проверки, протоколы, маркировка, паспорта.

10. Пример предварительного расчета

Ниже - упрощенный пример для понимания логики. Это не проектный расчет и не руководство к самостоятельному монтажу. Для реального объекта нужно учитывать актуальные нормативы, условия прокладки, схему электроснабжения, токи КЗ, категорию надежности, тепловой режим щита и требования оборудования.

Потребитель	Мощность	Режим	Комментарий
Освещение производственного участка	6 кВт	Длительно	Практически постоянная нагрузка в рабочее время.
Розеточные линии обслуживания	10 кВт	Периодически	Не все потребители работают одновременно.
Вентилятор 1	7,5 кВт	Длительно	Электродвигатель, учитывать cos phi и пуск.
Вентилятор 2	7,5 кВт	Резерв/периодически	Нужно уточнить режим одновременности.
Насос	11 кВт	Автоматический режим	Пусковые токи или ПЧ/УПП.
ТЭН технологический	15 кВт	По температуре	Активная нагрузка, но режим может быть циклическим.
Шкаф АСУ ТП и КИПиА	0,8 кВт	Длительно	Важно качество питания и резервирование.

Если просто сложить паспортные мощности, получится 57,8 кВт. Но расчетный ток ввода может отличаться в зависимости от того, работают ли одновременно оба вентилятора, включается ли ТЭН на полную мощность, как запускается насос, есть ли ПЧ, какой cos phi у двигателей, какой резерв закладывается на развитие и какие требования у заказчика к категории электроснабжения.

Для трехфазной сети 0,4 кВ грубая оценка тока для активной нагрузки 50 кВт при cos phi 0,9 выглядит так:

I ≈ 50 000 / (1,732 × 400 × 0,9) ≈ 80 А

Но такой расчет - только первый фильтр. Для выбора щита этого мало. Нужно проверить кабель, защиту, пусковые токи, условия прокладки, токи КЗ, нагрев аппаратов, селективность и резерв. Именно поэтому грамотный расчет не помещается в одну строчку «50 кВт = такой-то автомат».

11. Особенности разных типов нагрузок

Электродвигатели

Электродвигатель может потреблять умеренный ток в рабочем режиме, но при прямом пуске кратковременно брать ток в несколько раз выше номинального. Поэтому при расчете нагрузки для двигателей важны способ пуска, момент нагрузки, частота пусков, длина кабеля, защита двигателя и влияние пуска на остальную сеть.

Для небольших двигателей иногда применяют прямой пуск, если сеть и механизм это допускают.
Для насосов, вентиляторов и механизмов с тяжелым пуском часто применяют УПП или частотный преобразователь.
Для группы двигателей важно понять, какие из них стартуют одновременно и какие работают постоянно.
Для шкафов управления двигателями учитывают не только силовую часть, но и цепи управления, сигнализацию, датчики и связь с АСУ ТП.

Нагрев и ТЭНы

ТЭНы обычно проще по cos phi, но сложнее по тепловому режиму. Если нагрев работает длительно и на большой мощности, нужно учитывать нагрев кабелей, контакторов, клемм, тиристорных регуляторов или твердотельных реле. Неудачная компоновка шкафа с нагревом может превратить аккуратный щит в мини-сауну для автоматики.

Освещение

Современное светодиодное освещение имеет драйверы, а у больших групп светильников возможны пусковые токи при включении. Поэтому для промышленных и складских объектов важно не только суммарное количество ватт, но и способ группировки линий, управление контакторами, датчиками, фотореле, таймерами или диспетчеризацией.

Частотные преобразователи и силовая электроника

Частотные преобразователи, ИБП, импульсные блоки питания и другая силовая электроника могут влиять на гармоники, ЭМС, выбор аппаратов защиты, тип УЗО, требования к кабелям и заземлению. В таких случаях расчет «по киловаттам» особенно опасен: важны рекомендации производителя оборудования и проектные проверки.

АСУ ТП, КИПиА и цепи управления

По мощности эти цепи обычно небольшие, но по значимости - критические. Питание ПЛК, HMI, датчиков, модулей ввода-вывода и цепей 24 В DC должно быть устойчивым, защищенным и удобным для обслуживания. Ошибка в цепях управления может остановить объект даже при идеально рассчитанной силовой части.

12. Фазировка и равномерность нагрузки

Для трехфазного щита важно распределить однофазные нагрузки по фазам. Если одна фаза перегружена, а две другие полупустые, суммарная мощность объекта может выглядеть нормальной, но конкретная линия будет греться, автомат - отключаться, а оборудование - получать перекос напряжения.

Баланс фаз особенно важен для ВРУ, ГРЩ, щитов освещения, офисных и торговых помещений с большим количеством однофазных потребителей, а также для объектов со смешанной нагрузкой: розетки, освещение, кондиционеры, автоматика, насосы и нагрев.

Признак проблемы	Возможная причина	Что делать
Один фазный провод заметно теплее	Неравномерное распределение нагрузок.	Измерить токи по фазам и перераспределить группы.
Периодически срабатывает один отходящий автомат	Группа перегружена или неверно распределена.	Проверить фактическую нагрузку и схему групп.
Оборудование жалуется на перекос фаз	Проблемы сети или неравномерные нагрузки.	Проверить напряжения, токи, реле контроля фаз.
Нейтральный провод перегружен	Большая доля нелинейных однофазных нагрузок.	Проверить гармоники, сечение N, схему распределения.

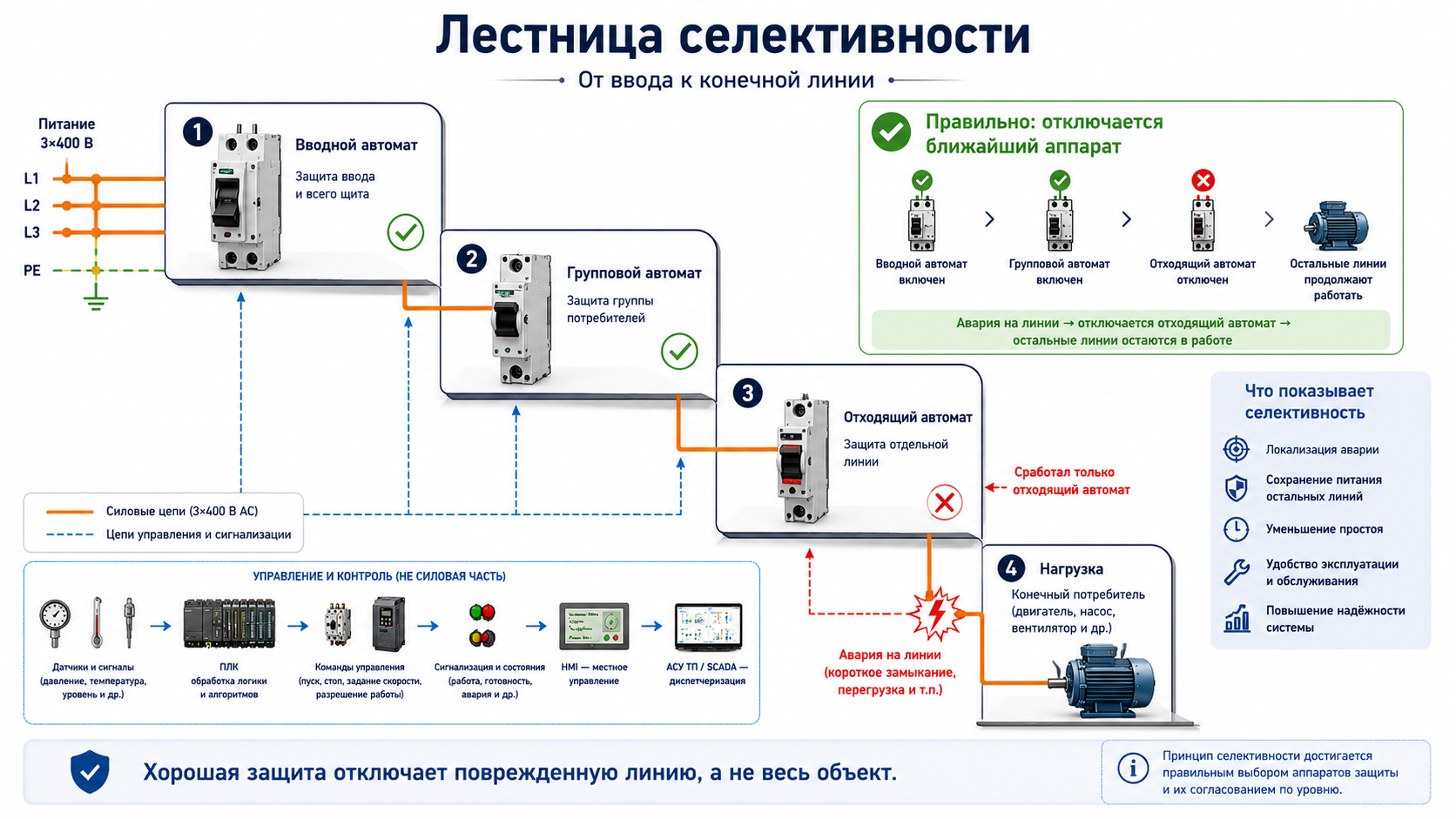

13. Расчет защиты: не только номинал, но и селективность

После расчета токов нужно выбрать защиту. Но защита - это система, а не набор красивых автоматов в ряд. В идеале при аварии должна отключиться только поврежденная линия, а не весь объект. Это называется селективностью.

Для селективности учитывают номиналы аппаратов, характеристики срабатывания, токи короткого замыкания, типы выключателей, настройки расцепителей и структуру сети. В крупных щитах с вводными автоматами, секционными аппаратами и отходящими линиями эта задача особенно важна.

Вводной аппарат не должен отключаться при любой мелкой проблеме на одной отходящей линии.
Отходящий автомат должен надежно отключать свою линию при перегрузке и КЗ.
Аппарат должен иметь достаточную отключающую способность для точки установки.
Кабель должен быть защищен автоматом в соответствии с его допустимым током и условиями прокладки.
Для ответственных объектов важны расчеты токов КЗ и проверка времени отключения.

14. Что нужно учитывать при расчете ВРУ, ГРЩ, ЩР и шкафа управления

Тип щита	Что считать в первую очередь	Особые нюансы
ВРУ	Вводная мощность объекта, учет, отходящие линии, категория надежности.	Согласование с проектом, учет, резервирование, ввод кабелей.
ГРЩ	Суммарные нагрузки, секции шин, вводы, АВР, распределение по этажам/цехам.	Селективность, токи КЗ, тепловой режим, шинная система.
ЩР	Группы отходящих линий, токи нагрузок, кабели, защита.	Баланс фаз, маркировка, удобство обслуживания.
ЩСУ / шкаф управления	Силовые нагрузки, двигатели, пуск, датчики, логика работы.	ПЛК/реле, ПЧ/УПП, ручной/автоматический режим, аварии.
НКУ 0,4 кВ	Комплексная система распределения и управления.	Требования ГОСТ IEC 61439, проверки, документация, паспорт.

15. Теоретическая и нормативная основа

Расчет электрической нагрузки опирается на электротехническую теорию, нормы устройства электроустановок, стандарты по низковольтным комплектным устройствам и методики расчета нагрузок. Важно: конкретный проект нужно проверять по актуальным редакциям документов, техническим условиям, проектной документации и требованиям заказчика.

ПУЭ, глава 1.3 - выбор проводников по нагреву и допустимые длительные токи проводов и кабелей.
ПУЭ, глава 3.1 - защита электрических сетей напряжением до 1 кВ, понятие аппаратов защиты и общие требования к защите.
ГОСТ Р 50571.5.52-2011 - выбор и монтаж электропроводок низковольтных электроустановок, включая условия прокладки.
ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024 - требования к низковольтным комплектным устройствам распределения и управления.
СП 256.1325800.2016 - проектирование электроустановок жилых и общественных зданий, включая расчеты электрических нагрузок и сетей до 1000 В.
РТМ 36.18.32.4-92 - методические указания по расчету электрических нагрузок промышленных предприятий; использовать с осторожностью и проверкой применимости.
Руководства Schneider Electric и ABB по низковольтному распределению - практические материалы по нагрузкам, коэффициентам спроса, выбору аппаратов и НКУ.

Научные публикации по моделированию и прогнозированию электрических нагрузок подтверждают, что реальная максимальная нагрузка зависит от профиля потребления, вероятности одновременной работы и характера оборудования.

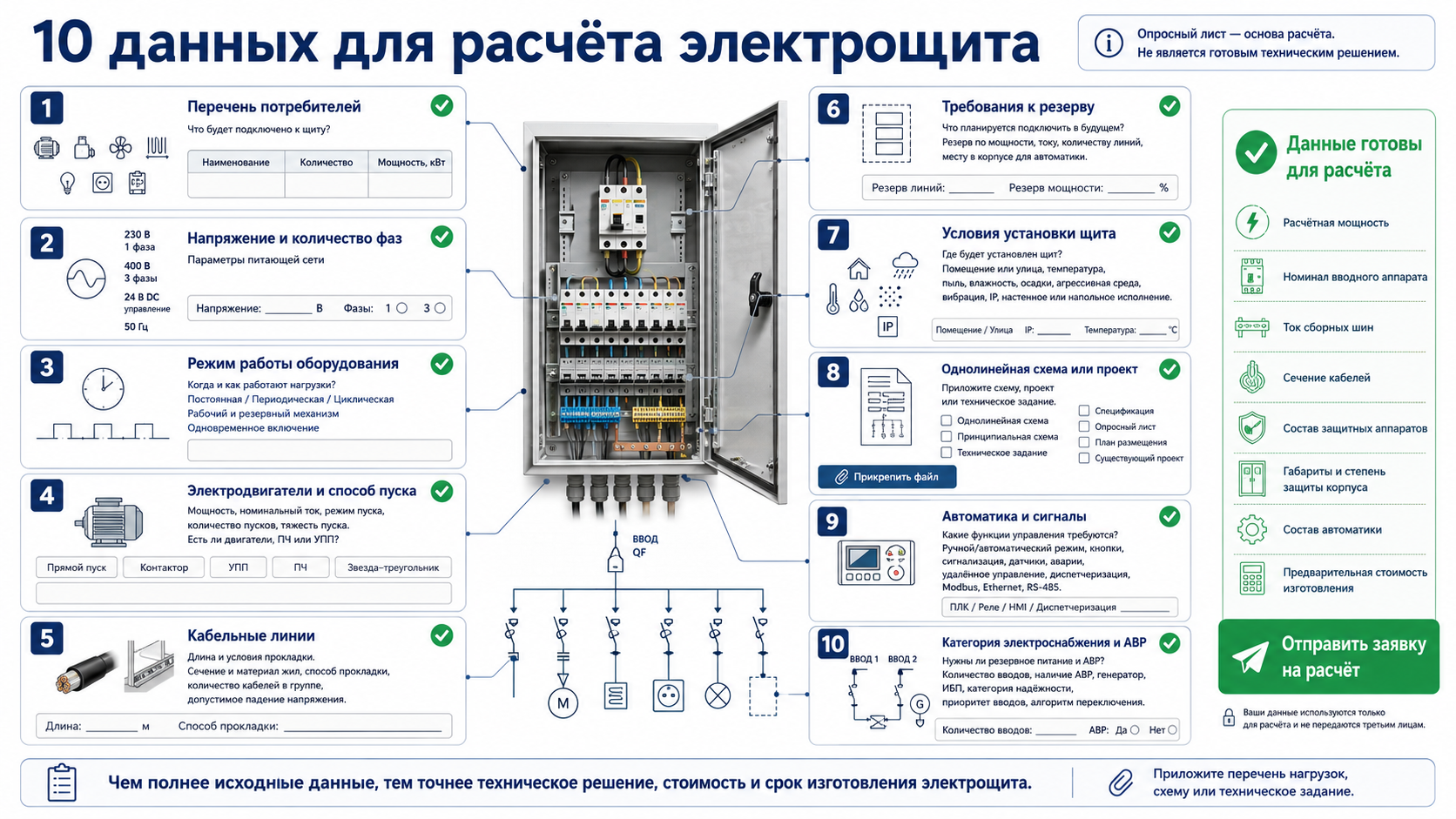

16. Практический блок: какие данные нужны для расчета щита

Чтобы производитель электрощита не гадал по кофейной гуще и не закладывал лишний запас «на всякий пожарный», лучше передать исходные данные в структурированном виде.

Что предоставить	Зачем это нужно
Перечень потребителей с мощностью	Определить установленную и расчетную нагрузку.
Напряжение и количество фаз	Понять структуру питания и токи.
Режим работы оборудования	Учесть одновременность, длительность и цикличность.
Наличие электродвигателей	Проверить пусковые токи, защиту и способ пуска.
Длина и способ прокладки кабелей	Проверить нагрев, падение напряжения и защиту линии.
Требования к резерву	Заложить запас по мощности, месту и отходящим линиям.
Условия установки щита	Выбрать корпус, IP, вентиляцию, обогрев, климатическое исполнение.
Однолинейная схема или проект	Снизить риск ошибок и ускорить расчет стоимости.
Требования к автоматике и сигналам	Учесть ПЛК, реле, связь, индикацию, диспетчеризацию.
Категория электроснабжения и АВР	Рассчитать вводы, резерв и логику переключения.

17. Типичные ошибки при расчете нагрузки

Ошибка	К чему приводит	Как правильно
Считать только сумму паспортных мощностей	Щит может получиться слишком дорогим или технически неоптимальным.	Учитывать расчетную нагрузку и режим работы.
Занижать нагрузку без обоснования	Перегрев, отключения, отсутствие резерва.	Коэффициенты применять только обоснованно.
Выбирать автомат «чтобы не выбивало»	Кабель может остаться без защиты.	Выбирать автомат в связке с кабелем и током КЗ.
Не учитывать пуск электродвигателей	Отключение при запуске, просадки напряжения.	Проверять способ пуска, пусковой ток, УПП/ПЧ.
Игнорировать длину линии	Падение напряжения, нестабильная работа оборудования.	Проверять напряжение на конце линии.
Не балансировать фазы	Перегрузка одной фазы, перекос, нагрев нейтрали.	Распределять однофазные группы по фазам.
Не оставлять резерв	Через год щит уже тесный и слабый.	Закладывать разумный запас по месту, току и линиям.
Не учитывать условия среды	Корпус, клеммы и аппараты работают в тяжелом режиме.	Учитывать температуру, пыль, влагу, вентиляцию, IP.

18. Советы профессионалов

Не начинайте подбор щита с номинала вводного автомата. Начинайте с перечня нагрузок и режима работы объекта.
Для промышленных объектов обязательно уточняйте, какие механизмы стартуют одновременно. Это часто меняет выбор автоматики сильнее, чем сама мощность двигателя.
Не экономьте на запасе места в щите. Добавить 2-3 модуля на бумаге проще, чем переделывать корпус после монтажа.
Проверяйте не только ток нагрузки, но и падение напряжения, особенно для уличных насосов, удаленных построек, освещения территории и длинных трасс.

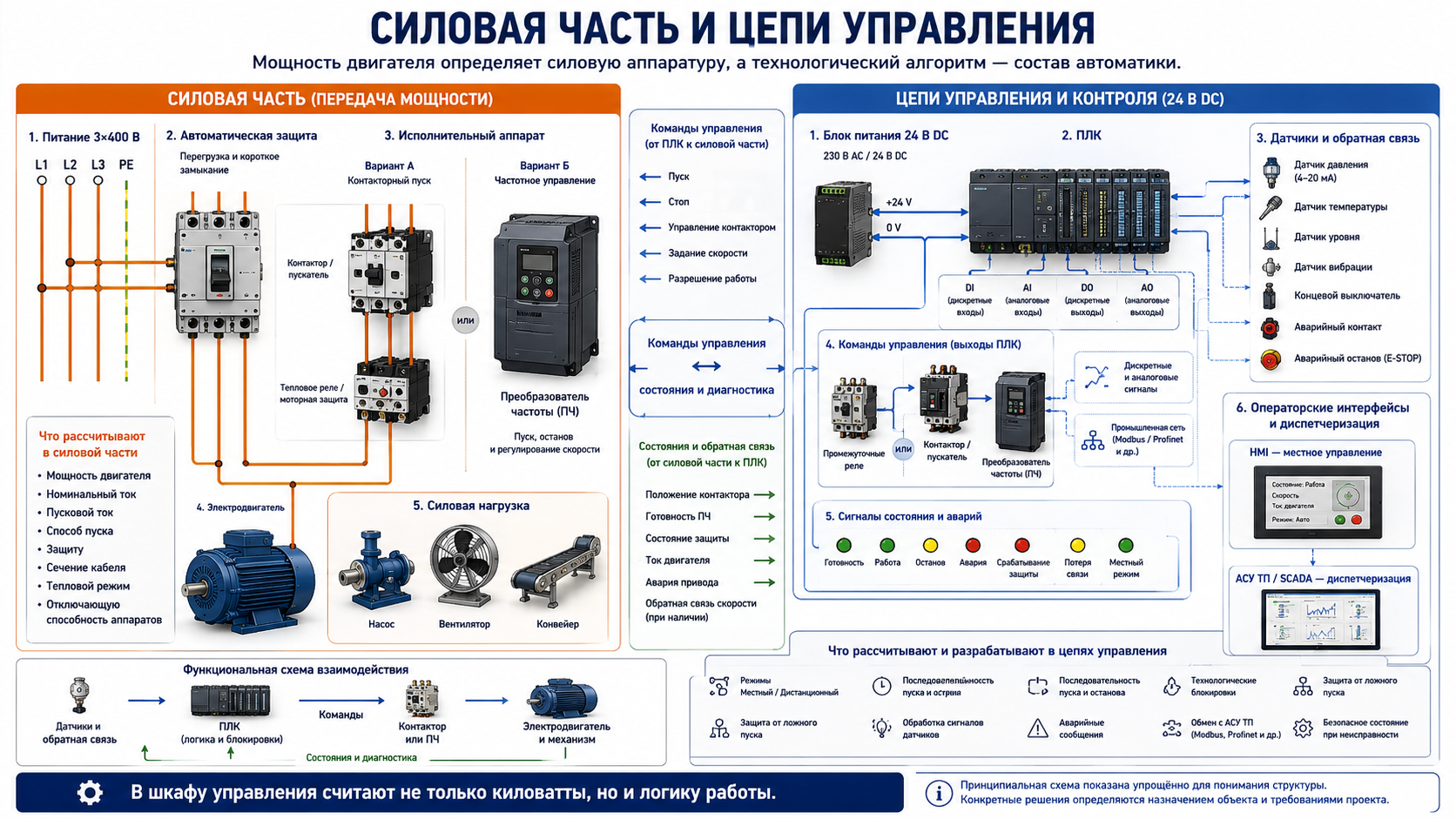

Для шкафов управления отдельно считайте силовую часть и цепи управления. Автоматика может иметь небольшую мощность, но высокую важность.
Если в проекте есть ПЧ, УПП, ИБП, LED-освещение или импульсные БП, учитывайте пусковые токи, гармоники и требования производителя.
Сравнивая коммерческие предложения, проверяйте не только итоговую сумму, но и расчетную базу: номиналы, бренд аппаратов, корпус, шины, клеммы, документацию и испытания.

19. FAQ: частые вопросы по расчету нагрузки

Можно ли рассчитать щит только по мощности в кВт?

Для предварительной оценки - иногда да. Для правильного выбора щита - нет. Нужны напряжение, фазы, cos phi, режим работы, длины линий, способ прокладки, тип нагрузки и требования к защите.

Почему в коммерческих предложениях разные номиналы щита?

Производители могли по-разному учесть коэффициенты, резерв, тип нагрузки, пусковые токи и требования к аппаратам. Нужно сравнивать не только цену, но и исходные допущения.

Сколько резерва закладывать в щит?

Зависит от объекта. Для небольших щитов часто предусматривают запас по модулям и кабельным вводам, для НКУ - резерв по отходящим линиям, тепловому режиму и перспективной нагрузке. Конкретный процент лучше задавать в ТЗ.

Почему автомат нельзя выбирать больше, если он часто срабатывает?

Потому что автомат должен защищать линию. Если поставить аппарат больше допустимого для кабеля, можно получить перегрев и пожарный риск. Сначала надо найти причину срабатывания.

Что важнее: мощность щита или ток?

Для выбора аппаратов, шин и кабелей ключевым становится ток. Мощность нужна для расчета, но оборудование в щите выбирают по токам, напряжению, КЗ, режиму и условиям эксплуатации.

Нужно ли учитывать будущие нагрузки?

Да, если объект будет развиваться. Но резерв должен быть разумным и отраженным в ТЗ: дополнительные линии, место в корпусе, запас шин, возможность модернизации.

Можно ли заказать расчет без проекта?

Можно выполнить предварительный расчет по опросному листу, перечню оборудования и условиям эксплуатации. Для ответственных объектов лучше иметь проект или хотя бы однолинейную схему и техническое задание.

20. Вывод: хороший расчет экономит деньги и нервы

Расчет электрической нагрузки - это основа электрощита. От него зависят вводной автомат, сечение кабеля, шины, корпус, защита, тепловой режим, резерв и надежность объекта. Ошибка в расчете может проявиться не сразу: сначала щит «просто теплый», потом автомат «иногда выбивает», затем линия «почему-то проседает», а потом начинается срочная модернизация, которую можно было предусмотреть заранее.

Если вам нужно подобрать ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления или НКУ 0,4 кВ, передайте нам перечень нагрузок, схему или техническое задание. Мы поможем определить расчетную мощность, подобрать защиту, корпус, кабельные вводы, автоматику и подготовить решение под ваш объект.

Смотрите также

Изготовление НКУ под заказ: этапы от заявки до отгрузки.
Как составить ТЗ на изготовление электрощита.
Сколько стоит сборка электрощита: из чего складывается цена.
Как выбрать сечение кабеля: ток, мощность, длина и способ прокладки.
Автоматический выключатель: как выбрать номинал и не ошибиться с защитой.
Селективность защитных аппаратов: как избежать полного отключения объекта.
ПНР электрощита: что проверяют перед вводом в эксплуатацию.

Источники и материалы

1. ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования. https://docs.cntd.ru/document/1310381161

2. ГОСТ IEC 61439-2-2024. Устройства комплектные низковольтные распределения и управления. Часть 2. Силовые комплектные устройства распределения и управления. https://docs.cntd.ru/

3. ПУЭ. Глава 1.3. Выбор проводников по нагреву. https://www.ruscable.ru/info/pue/1-3.html

4. ПУЭ. Глава 3.1. Защита электрических сетей напряжением до 1 кВ. https://etp-perm.ru/el/pue/razdel-3.-zashhita-i-avtomatika/pue-glava-3.1-zashhita-elektricheskix-setej-napryazheniem-do-1-kv

5. ГОСТ Р 50571.5.52-2011. Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки. https://meganorm.ru/Index2/1/4293792/4293792410.htm

6. СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа. https://meganorm.ru/Data2/1/4293751/4293751598.htm

7. РТМ 36.18.32.4-92. Указания по расчету электрических нагрузок. https://meganorm.ru/Index2/1/4294847/4294847075.htm

8. Schneider Electric. Electrical Distribution Fundamentals Design Guide: Load Planning. https://productinfo.se.com/0100db2301_elecdistfunddesignguide/

9. ABB. Technical Application Papers No.11: Guidelines to the construction of a low-voltage assembly complying with IEC 61439-1 and IEC 61439-2. https://library.e.abb.com/public/105430996deb410f9afccfd479126026/1SDC007110G0202.pdf

10. Dai S., Meng F., Dai H., Wang Q., Chen X. Electrical peak demand forecasting - A review. arXiv:2108.01393. https://arxiv.org/abs/2108.01393

11. Tsagarakis G., Collin A. J., Kiprakis A. E. Statistical Review of UK Residential Sector Electrical Loads. arXiv:1306.0802. https://arxiv.org/abs/1306.0802

Расчет электрической нагрузки: как определить мощность щита, линии и защиты
