1. Что такое радиометрический прибор и зачем он нужен

Радиометрические, или радиоизотопные, измерительные системы применяются в промышленности с середины XX века. Их ключевое отличие — измерение через стенку технологического аппарата либо через движущийся материал. Измерительный элемент не погружается в продукт, не создает местного сопротивления потоку и обычно не требует врезки в трубопровод.

• бесконтактное измерение агрессивных, абразивных, горячих, токсичных и сильно запыленных сред;
• возможность монтажа на действующем трубопроводе, бункере, реакторе или конвейере при подтвержденной проектом технологии работ;
• стабильная геометрия измерительного канала и длительный срок службы при правильном подборе и обслуживании;
• передача результата в ПЛК, регулятор, шкаф управления, HMI или SCADA стандартным электрическим сигналом;
• работа там, где ультразвук, радар, емкостной или механический датчик сталкиваются с отложениями, пеной, паром, пылью или отсутствием свободного монтажного патрубка.

Слово «радиоактивный» закономерно привлекает внимание. В промышленном приборе источник находится в герметичном закрытом исполнении и в защитном блоке с коллимацией и затвором. Безопасность обеспечивается не одной наклейкой со знаком радиационной опасности, а совокупностью инженерных барьеров, организационных мер, учета, контроля и подготовки персонала.

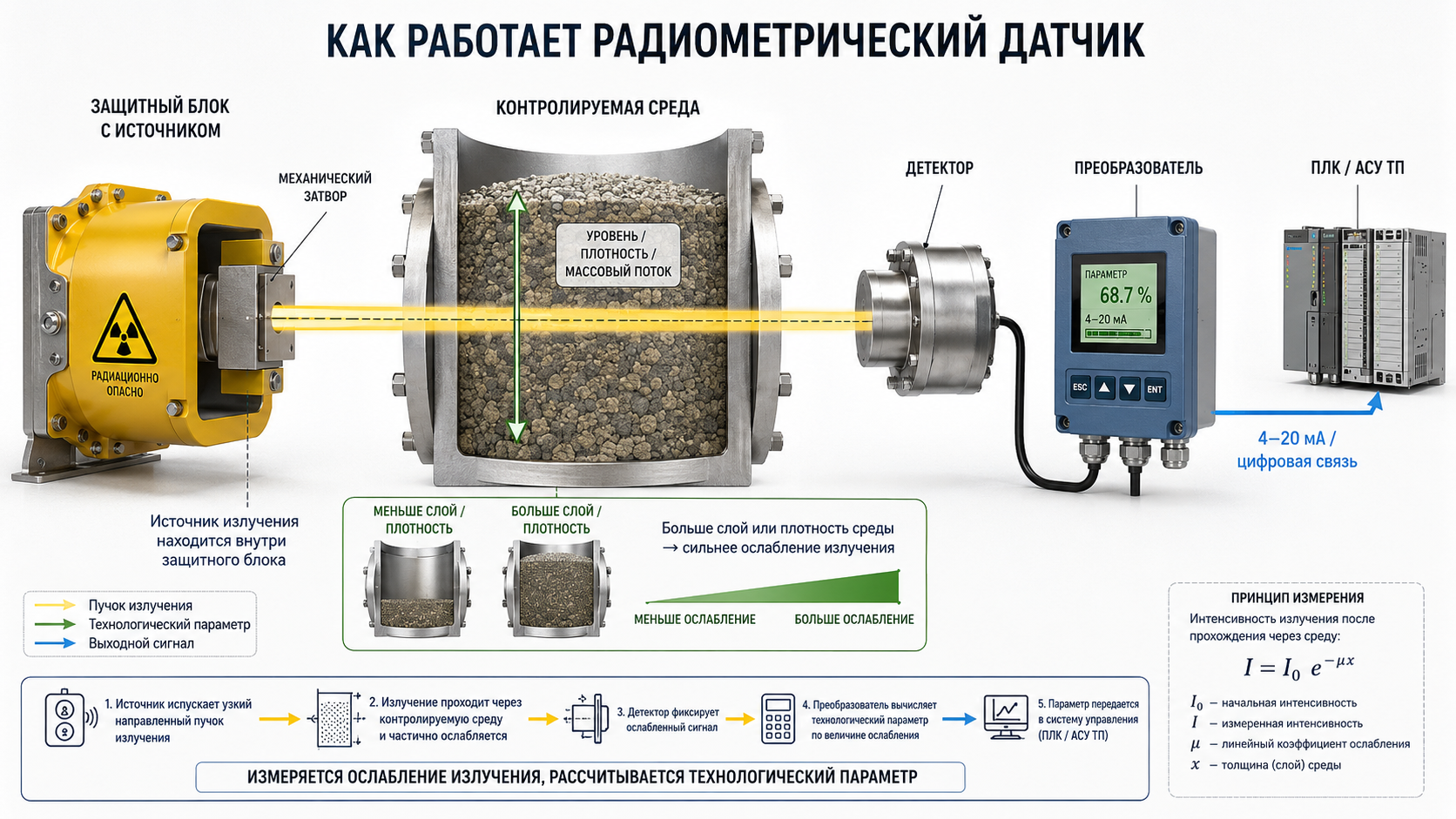

2. Физический принцип: среда меняется — сигнал на детекторе меняется

Для наиболее распространенной схемы на просвет источник и детектор располагают по разные стороны контролируемого объекта. Чем больше масса вещества оказывается на пути пучка, тем меньше излучения приходит на детектор. В упрощенном виде ослабление фотонного излучения описывается экспоненциальной зависимостью:

I = I₀ · exp(−μ · ρ · x)

• I₀ — интенсивность без контролируемого слоя или при опорном состоянии;
• I — интенсивность, зарегистрированная детектором;
• μ — массовый коэффициент ослабления, зависящий от энергии излучения и состава вещества;
• ρ — плотность продукта;
• x — эффективная толщина слоя на пути пучка.

Из формулы следует важный практический вывод: прибор «видит» не абстрактный уровень или плотность, а массу материала в измерительном луче. Чтобы получить нужную технологическую величину, систему калибруют на реальном объекте и учитывают геометрию, стенки аппарата, состав продукта и диапазон процесса.

2.1. Почему показания немного «шумят» даже при стабильном процессе

Радиоактивный распад имеет статистическую природу. За одинаковые короткие интервалы детектор регистрирует не строго одинаковое число импульсов, а значения около среднего. Относительная статистическая неопределенность приблизительно уменьшается как 1/√N, где N — число зарегистрированных событий.

Поэтому у проектировщика всегда есть компромисс: увеличить время усреднения — получить более спокойный сигнал, но замедлить реакцию системы; уменьшить фильтрацию — ускорить измерение, но передать в контур регулирования больше шума. Поднимать активность источника только ради красивого графика нельзя: решение ограничено безопасностью, разрешительной документацией и конструкцией прибора.

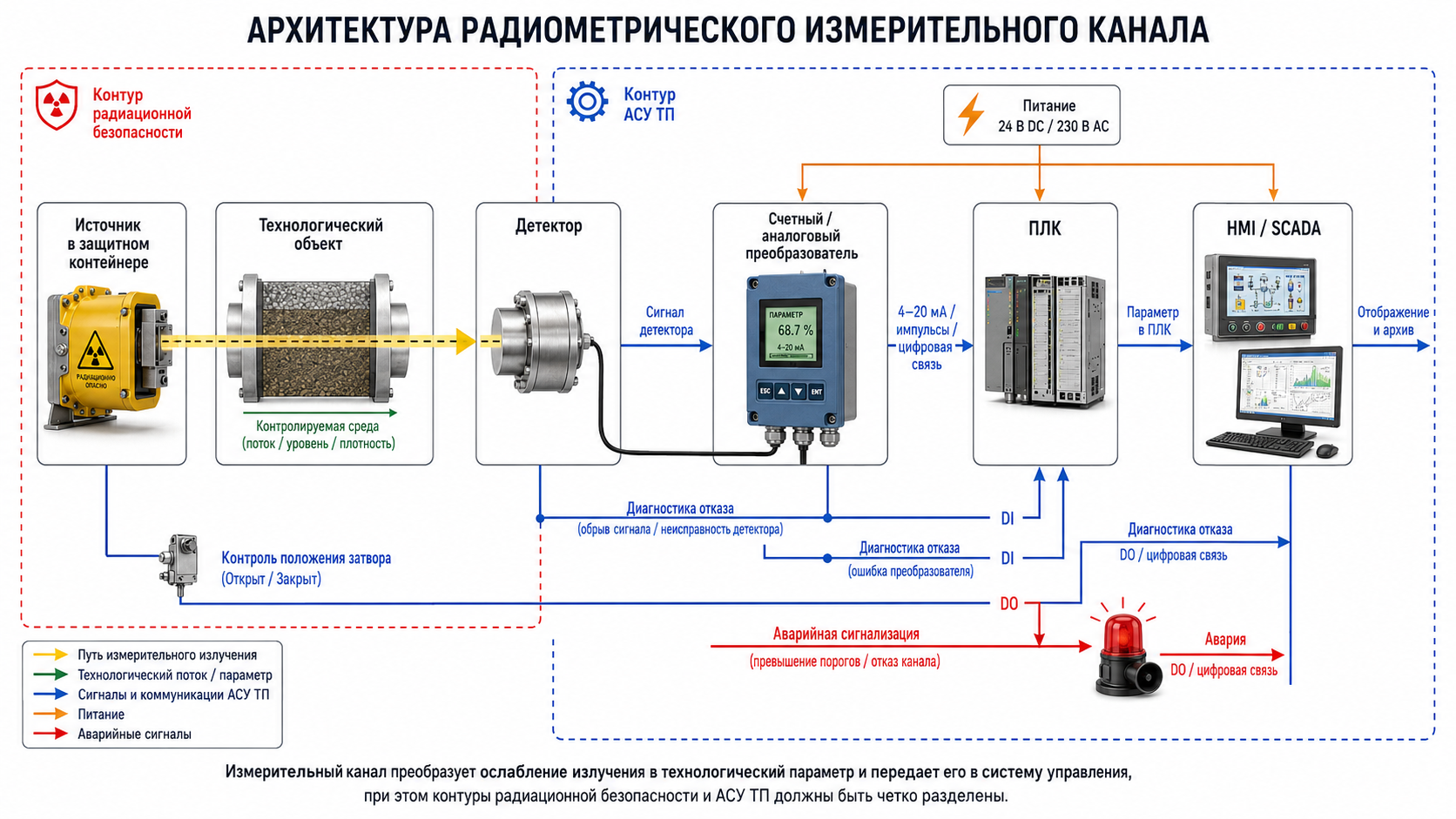

3. Из чего состоит радиометрическая измерительная система

• Источник ионизирующего излучения или генератор. В радиоизотопных приборах обычно применяется закрытый радионуклидный источник, герметично заключенный в капсулу.
• Защитный блок источника. Содержит экранирование, коллиматор, затвор, указатель положения и элементы крепления. Формирует рабочий пучок и снижает излучение вне измерительного направления.
• Контролируемый объект. Трубопровод, резервуар, бункер, листовой материал, конвейерная лента или измерительная камера.
• Детектор. Преобразует взаимодействие излучения с чувствительным объемом в электрические импульсы или ток.
• Преобразователь сигнала. Усиливает, считает, фильтрует и линеаризует сигнал, выполняет компенсации и рассчитывает технологическую величину.
• Система автоматизации. Принимает 4–20 мА, дискретные сигналы или цифровые данные, выполняет диагностику, сигнализацию, архивирование и регулирование.

В качестве приемников применяются ионизационные камеры, газоразрядные счетчики и сцинтилляционные детекторы. В специализированных системах используются полупроводниковые и спектрометрические детекторы. Выбор определяется типом и энергией излучения, требуемой чувствительностью, температурой, фоном, быстродействием и задачей измерения.

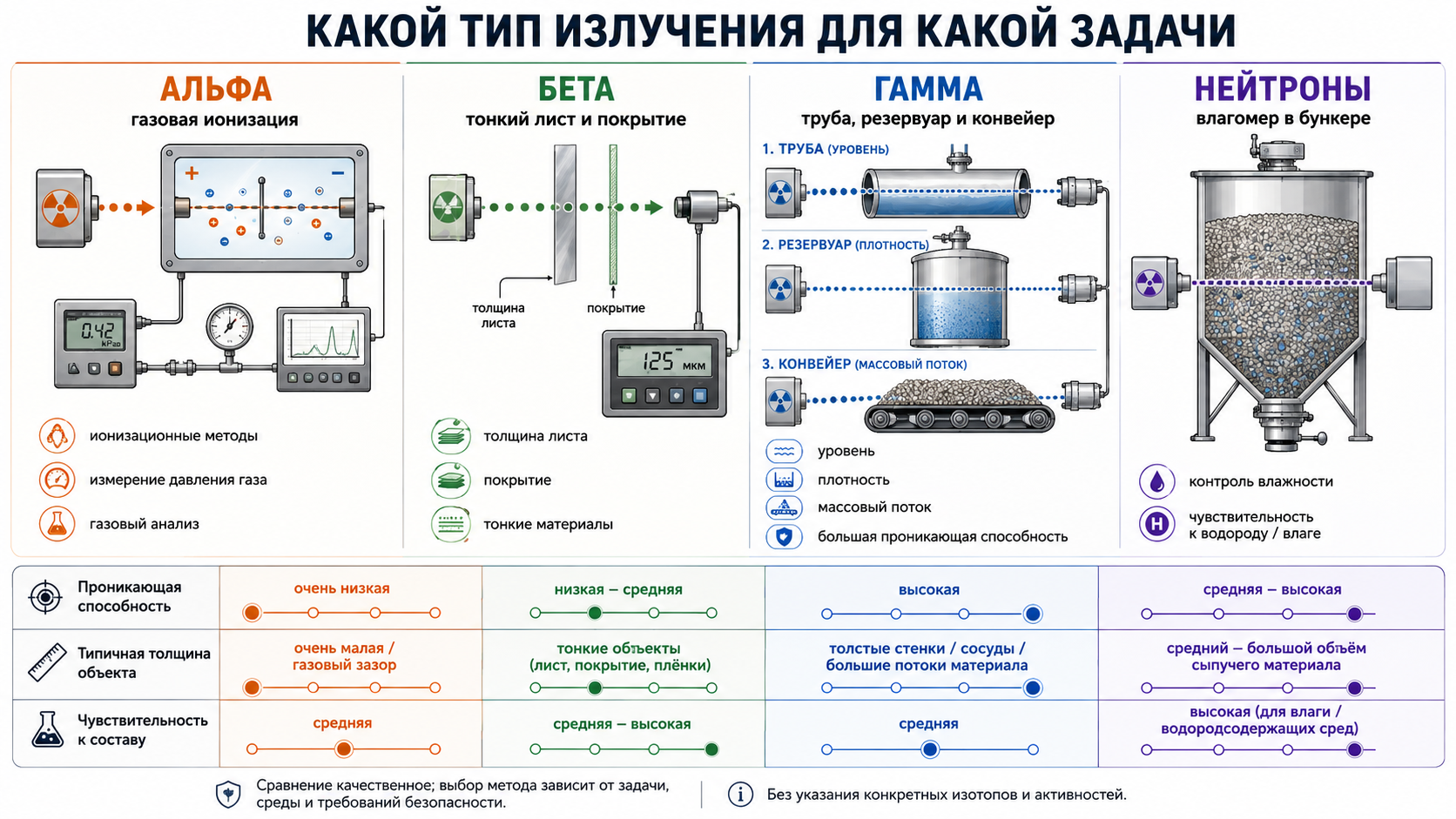

4. Какие виды излучения применяются

На практике тип излучения выбирают не по принципу «что мощнее», а по задаче: диапазону толщины или плотности, составу среды, толщине стенок, требуемой точности и допустимой геометрии монтажа. Энергия и конфигурация источника должны обеспечивать достаточное изменение сигнала по диапазону, но не создавать избыточного запаса.

5. Основные виды радиометрических измерений

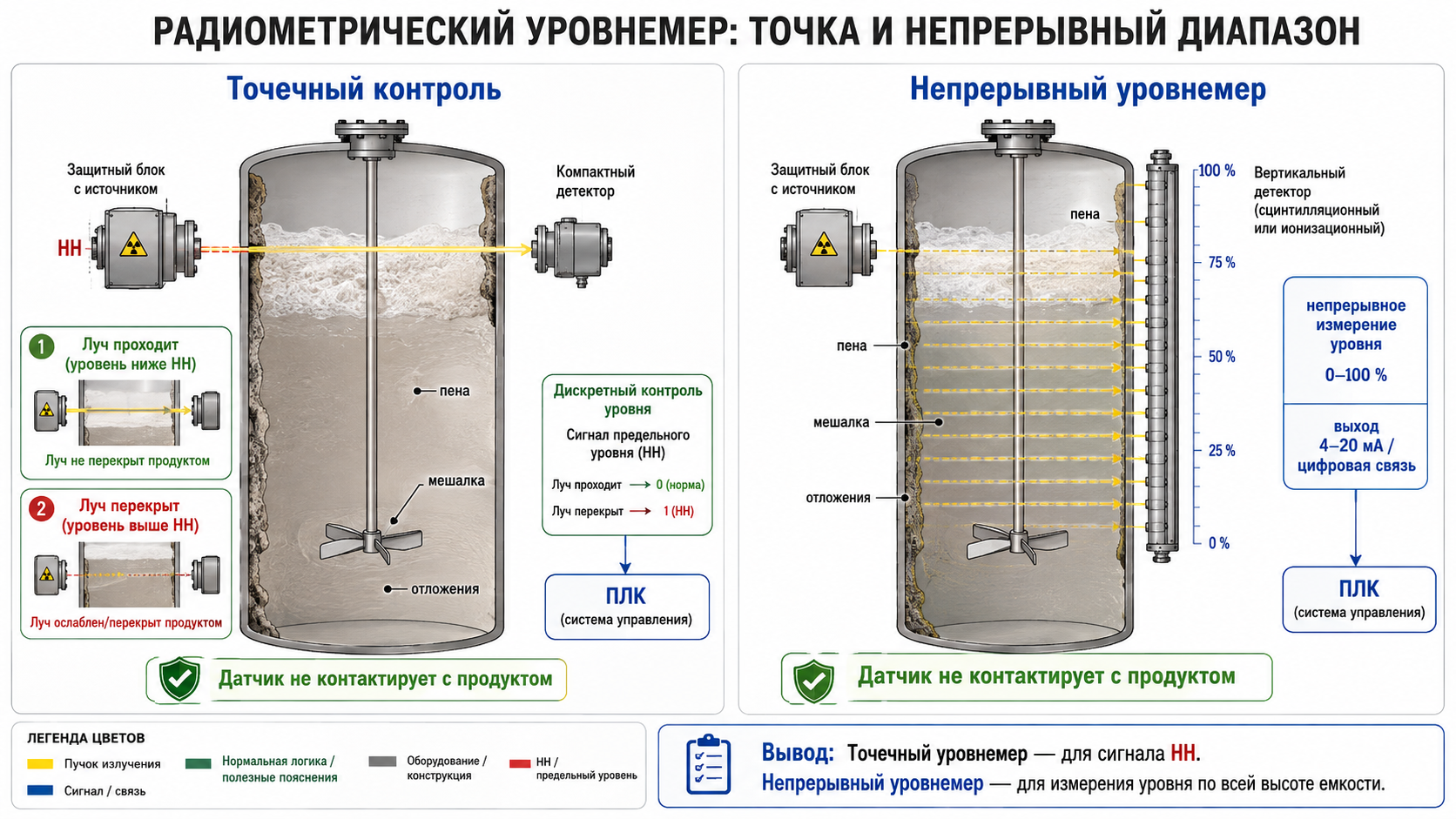

5.1. Контроль уровня: предельный и непрерывный

Радиометрический уровнемер особенно востребован на аппаратах с высокой температурой и давлением, мешалками, плотной пеной, налипанием, агрессивной средой или толстым корпусом. Источник и детектор размещают снаружи, поэтому внутри емкости нет зонда, который нужно очищать или защищать от механического воздействия.

• Предельный уровень — релейная задача: продукт перекрыл луч или освободил его. Используется для блокировок переполнения, сухого хода, контроля заполнения и положения материала.
• Непрерывный уровень — детектор или несколько детекторов охватывают рабочий диапазон по высоте, а преобразователь рассчитывает процент заполнения или уровень в единицах длины.

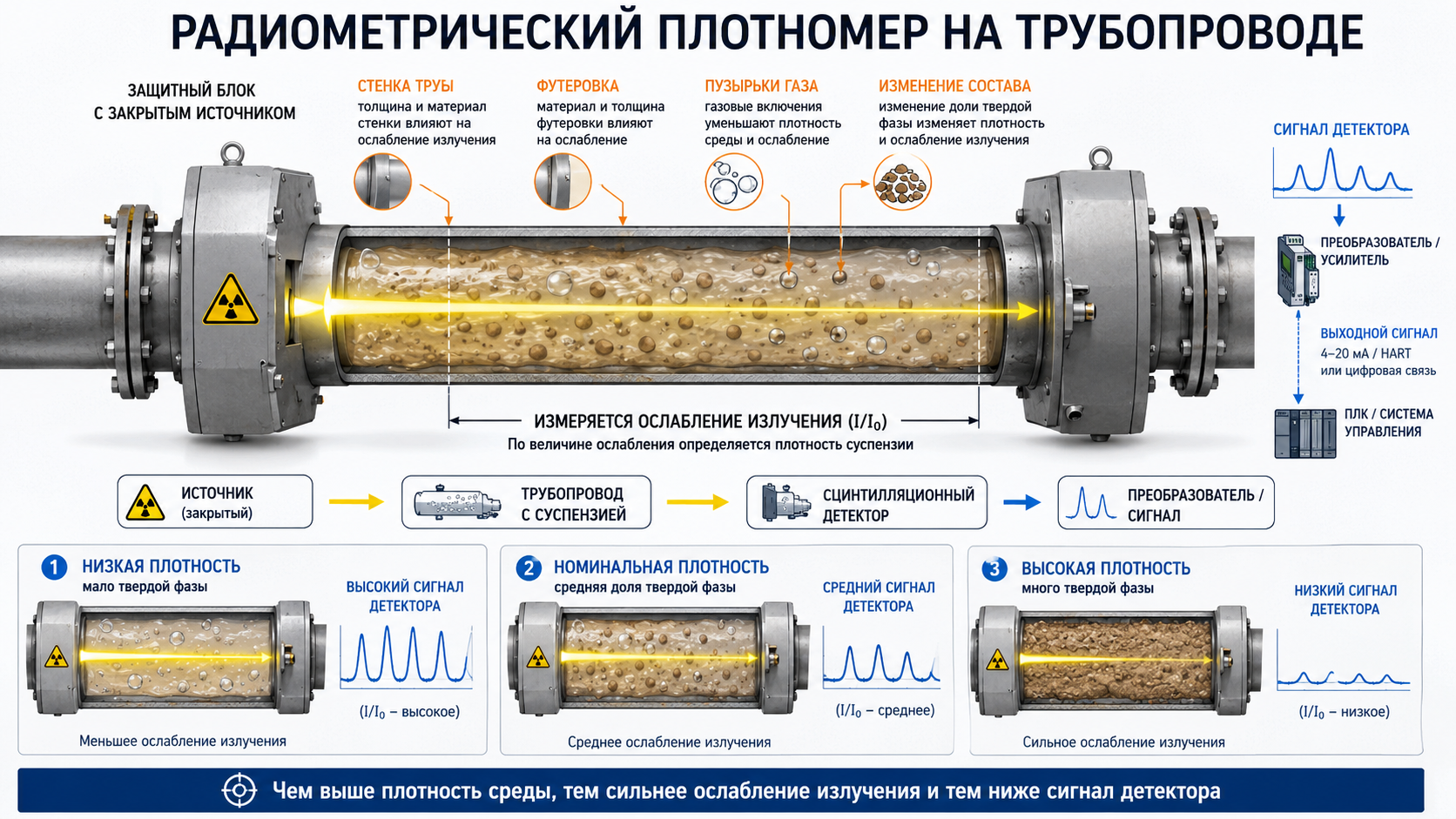

5.2. Измерение плотности в трубопроводе

Плотномер устанавливают снаружи трубы: источник с одной стороны, детектор — с другой. При постоянном внутреннем диаметре и стабильном составе изменение ослабления связано с изменением плотности. Такие системы применяют на пульпах, шламах, суспензиях, известковом молоке, нефтепродуктах, кислотах, щелочах и других средах, где контактный первичный преобразователь быстро изнашивается или покрывается отложениями.

Для точного результата необходимо учитывать пустую трубу, материал и толщину стенки, футеровку, диапазон плотности, температуру, газовые включения, двухфазность потока и изменение химического состава. Если состав меняется существенно, один и тот же сигнал ослабления может соответствовать разным значениям плотности.

5.3. Толщина и поверхностная плотность листовых материалов

Бета- и гамма-толщиномеры применяют на непрерывных линиях производства бумаги, пленки, фольги, резины, текстиля и металлического проката. Измерительная головка располагается по одну сторону полотна, источник — по другую; в сканирующих системах узел перемещается поперек полотна и формирует профиль толщины.

Ключевые требования — стабильный зазор, отсутствие перекоса, компенсация состава материала, синхронизация с линией и корректная калибровка на эталонных образцах. Для покрытия и основы может потребоваться раздельная модель или измерение обратного рассеяния.

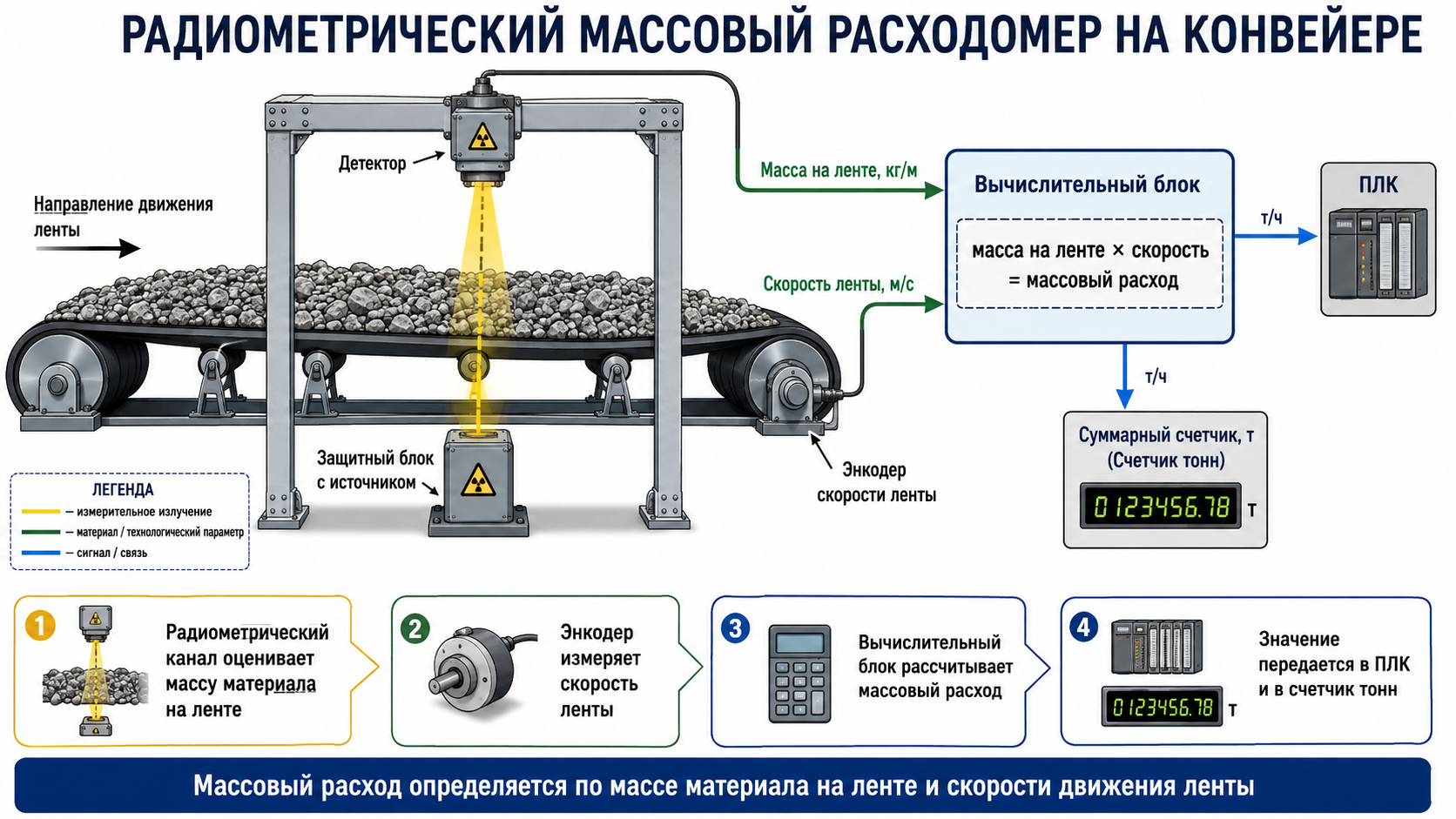

5.4. Массовый расход на конвейере

На конвейере радиометрическая система определяет массу материала в зоне измерения, а датчик скорости ленты позволяет рассчитать массовый расход. Метод применяют для руды, угля, известняка, щебня и других сыпучих материалов. Он полезен, когда традиционные весы сложно разместить или поток создает тяжелые механические условия.

Для достоверного учета важны профиль насыпи, положение ленты, скорость, вибрация, геометрия рамки и стабильность нулевой точки. Радиометрический канал не заменяет датчик скорости: без него измеряется масса на участке, а не поток во времени.

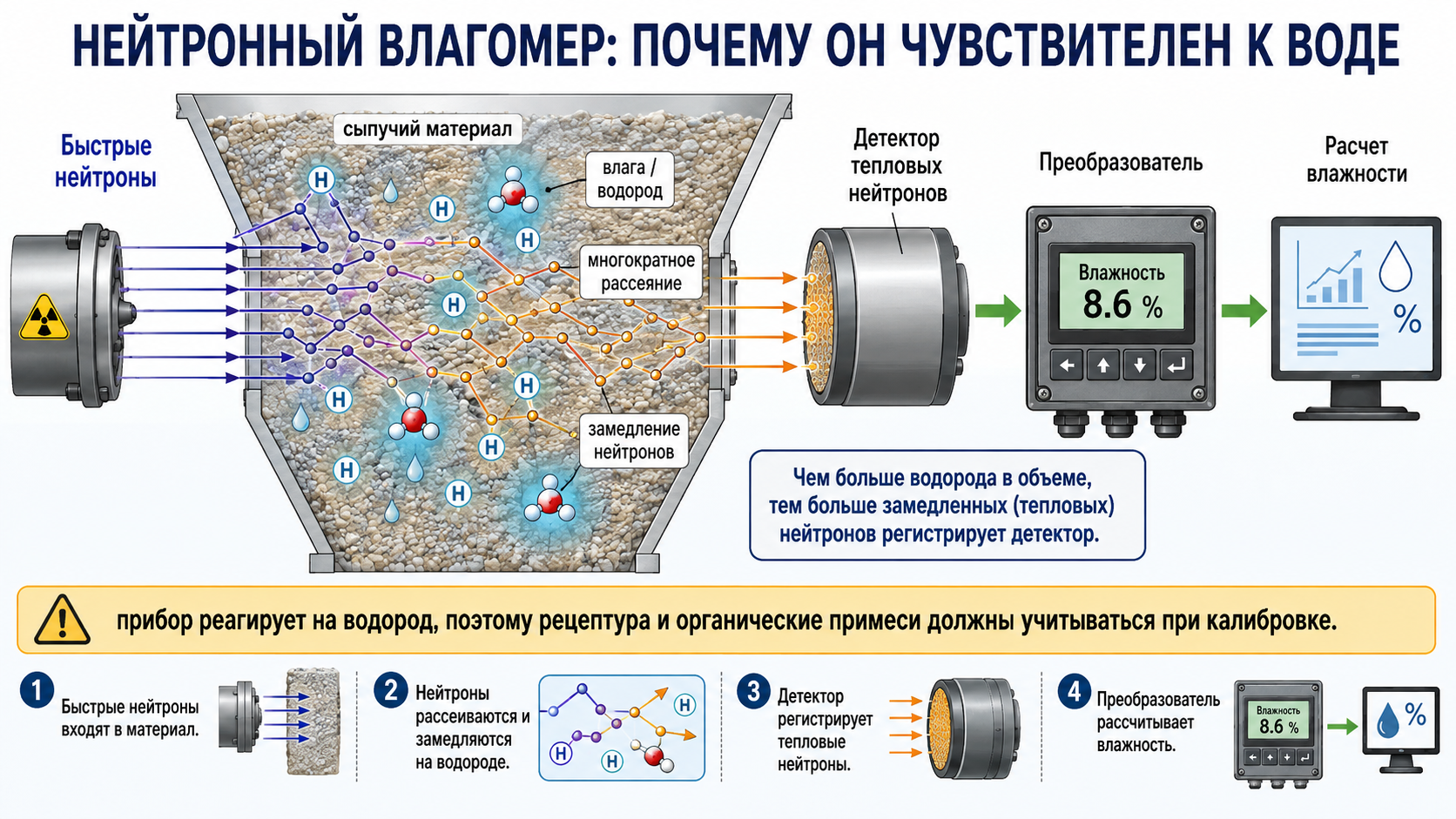

5.5. Нейтронное измерение влажности

Быстрые нейтроны особенно эффективно теряют энергию при столкновении с ядрами водорода. Поэтому количество замедленных нейтронов связано с содержанием водорода, а для многих минеральных и сыпучих продуктов — с влажностью. Измерение выполняют снаружи через стенку бункера либо с помощью защищенной погружной конструкции, предусмотренной производителем.

Метод дает объемную оценку в зоне чувствительности, а не влажность одной точки на поверхности. При этом он реагирует на весь водород: масла, органические компоненты и изменение рецептуры могут влиять на результат. Калибровка должна опираться на лабораторные пробы и реальный диапазон продукта.

5.6. Контроль состава и специальные применения

В специальных системах используют обратное рассеяние, поглощение нейтронов и спектральный анализ вторичного гамма-излучения. Такие методы позволяют оценивать содержание отдельных компонентов, выполнять каротаж скважин и решать задачи неразрушающего контроля. Это уже не «обычный датчик 4–20 мА», а отдельный измерительный комплекс с моделью состава, требованиями к пробоотбору, калибровке и квалификации персонала.

6. Детекторы и обработка сигнала

Электроника прибора выполняет счет импульсов, компенсацию фона и распада источника, фильтрацию, линеаризацию и самодиагностику. В современных устройствах часто доступны журнал событий, состояние детектора, уровень счетной скорости, температура электроники, предупреждение о недостаточном сигнале и сервисные параметры. Конкретный набор зависит от модели.

6.1. Что влияет на погрешность

• статистическая неопределенность счета и выбранное время интегрирования;
• геометрия: расстояние источник–объект–детектор, угол, коллимация и жесткость крепления;
• толщина, материал и износ стенок аппарата или трубопровода;
• изменение химического состава, гранулометрии, температуры, газосодержания и фазового состояния;
• отложения, футеровка и посторонние предметы в измерительном луче;
• внешний радиационный фон и соседние источники;
• старение электроники, загрязнение оптических узлов, дрейф и некорректная калибровка;
• естественное снижение активности источника со временем.

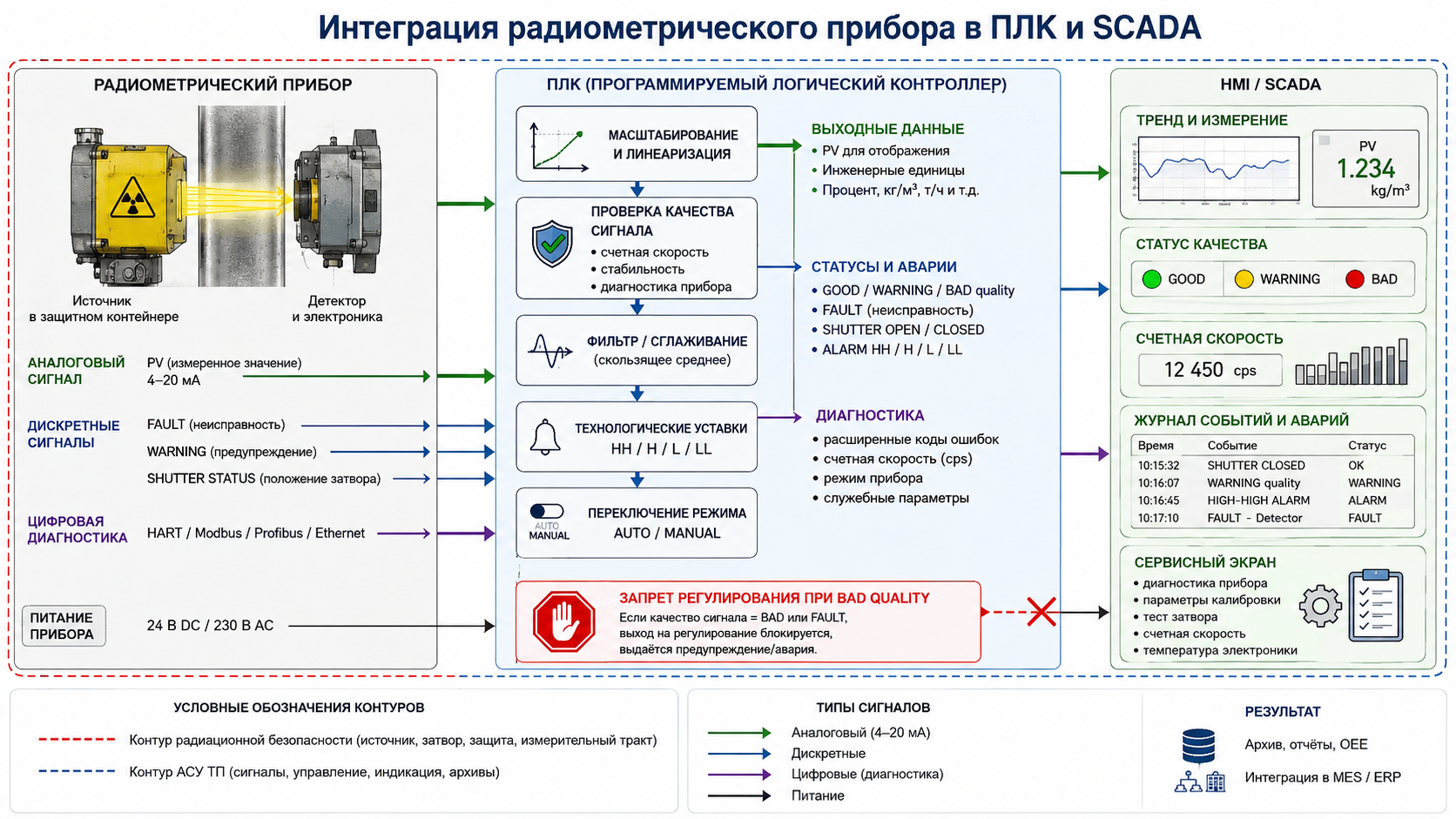

7. Интеграция радиометрического прибора в АСУ ТП

Для системы управления радиометрический прибор — обычный измерительный канал, но с расширенной диагностикой и особым статусом оборудования. Передавать только одно значение 4–20 мА и забывать обо всем остальном — удобный, но слишком оптимистичный подход.

• Основной аналоговый сигнал — уровень, плотность, влажность, толщина или расход.
• Дискретные состояния — общая неисправность, предупреждение, положение затвора, состояние измерения, сервисный режим.
• Цифровая диагностика — счетная скорость, температура, качество сигнала, статус детектора, журнал событий, параметры фильтра и калибровки.
• Сигналы смежных датчиков — скорость ленты, температура, давление, лабораторная плотность, состояние насосов и клапанов.

7.1. Рекомендуемая логика в ПЛК

• Масштабировать аналоговый сигнал и контролировать выход за допустимый диапазон.
• Разделить технологические предупреждения, отказ измерения и события радиационной безопасности.
• При потере достоверности блокировать автоматическое регулирование или переводить его в заранее определенное безопасное состояние.
• Не подменять диагностикой прибора независимые технологические защиты.
• Архивировать измерение вместе с качеством сигнала и ключевыми параметрами процесса.
• Предусмотреть режим калибровки и обслуживания с явной индикацией на HMI.
• Защитить критичные уставки и коэффициенты от случайного изменения, вести журнал действий.

8. Преимущества и ограничения

В исходных промышленных примерах радиометрические детекторы рассматриваются как долгосрочное решение, способное работать десятилетиями практически без контакта с продуктом. В реальном проекте срок службы нельзя назначать одной цифрой: он зависит от периода полураспада и исходного запаса сигнала, условий среды, ремонтопригодности электроники, состояния защитного блока, требований производителя и результатов радиационного контроля.

9. Как выбрать прибор: инженерный алгоритм

• Сформулировать измеряемый параметр: уровень, плотность, поверхностная плотность, массовый расход, влажность или состав.
• Зафиксировать рабочий и аварийный диапазоны, требуемую погрешность, время отклика и назначение сигнала: индикация, учет, регулирование или защита.
• Описать технологический объект: материал и толщина стенки, футеровка, диаметр, геометрия, температура, давление, вибрация, доступность площадки.
• Описать продукт: состав, плотность, влажность, гранулометрия, газосодержание, абразивность, коррозионность и возможные режимы «пусто/полно».
• Проверить альтернативные бесконтактные методы. Радиометрия оправдана, когда она дает реальное техническое преимущество, а не просто выглядит солидно в спецификации.
• Совместно со специализированным поставщиком выполнить расчет измерительного канала, подобрать источник/генератор, детектор, коллимацию, крепление и диапазон.
• Определить интерфейсы, диагностику, электропитание, кабельные трассы, шкаф управления и алгоритмы ПЛК.
• Разработать решения по радиационной безопасности, физической защите, учету, обслуживанию, аварийному реагированию и выводу из эксплуатации.
• Запланировать заводские и приемочные испытания, калибровку по лабораторным данным и контрольные точки после запуска.

10. Монтаж и пусконаладка: что проверять на объекте

Монтаж радиометрической системы состоит из двух связанных, но организационно разных частей: установка измерительного оборудования и работы с источником. Вторая часть выполняется только по утвержденной документации и уполномоченным персоналом.

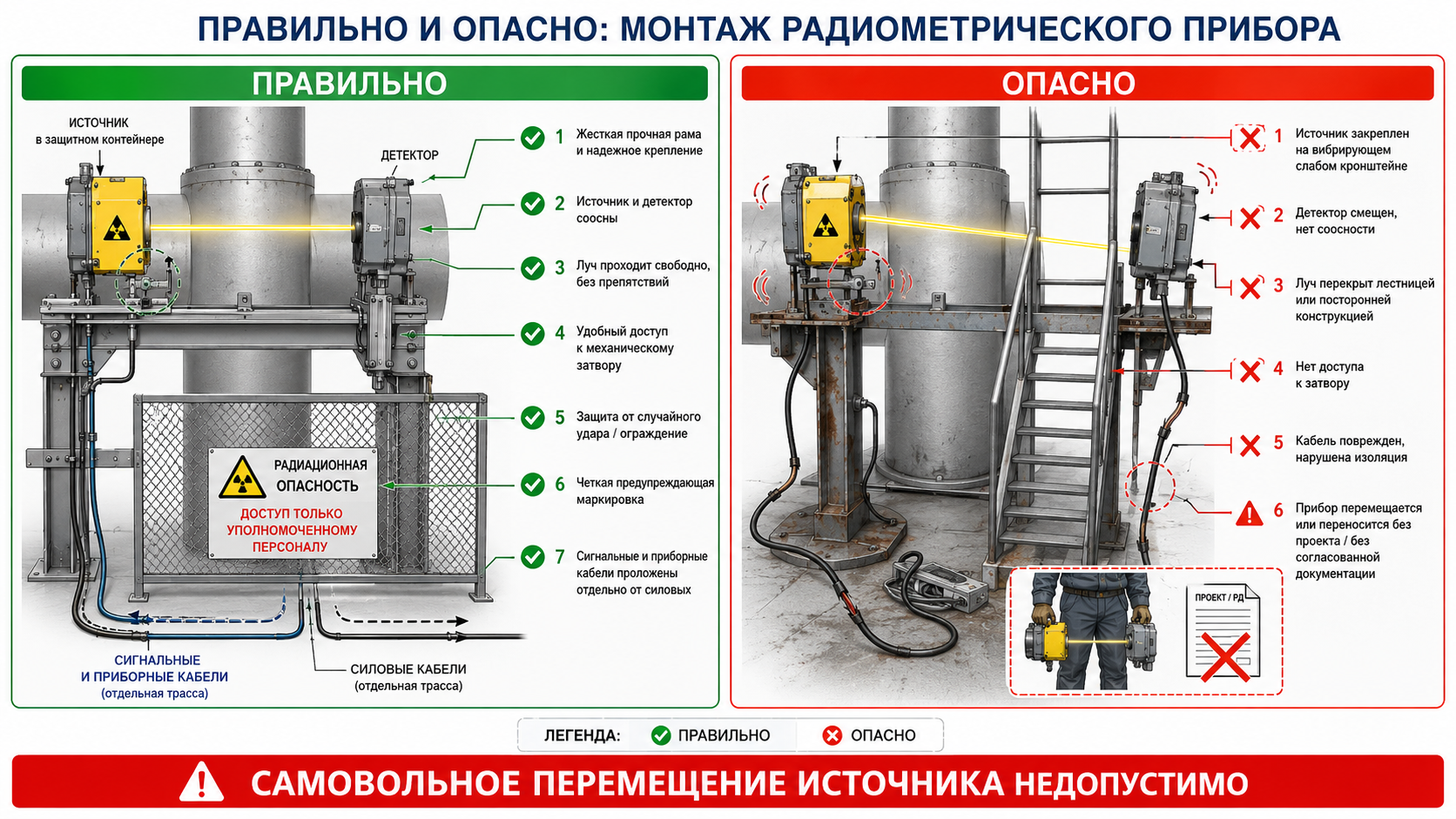

10.1. Механика и геометрия

• крепления рассчитаны на массу, вибрацию, температуру и нагрузки от обслуживания;
• источник, объект и детектор находятся на проектной оси, взаимное положение исключает самопроизвольное смещение;
• измерительный луч не пересекают лестницы, кабельные лотки, металлоконструкции и подвижные механизмы;
• сохранен доступ к затвору, указателям, пломбам, шильдикам и точкам контроля;
• защитный блок и детектор защищены от падения груза, удара транспорта, вибрации и высокотемпературного излучения;
• на трубопроводе учтены футеровка, сварные швы, фланцы, опоры и возможность замены участка.

10.2. Электрика и связь

• питание соответствует требованиям производителя, предусмотрены защита и отключение для обслуживания;
• аналоговые и импульсные цепи проложены с учетом EMC, экраны заземлены по проектной концепции;
• дискретные сигналы диагностируются по принципу, исключающему «молчаливый» обрыв там, где это возможно;
• цифровая сеть имеет согласованные адреса, скорость, терминаторы и документированную карту параметров;
• в шкафу и ПЛК предусмотрены резерв клемм, маркировка, схемы, журнал изменений и защита настроек.

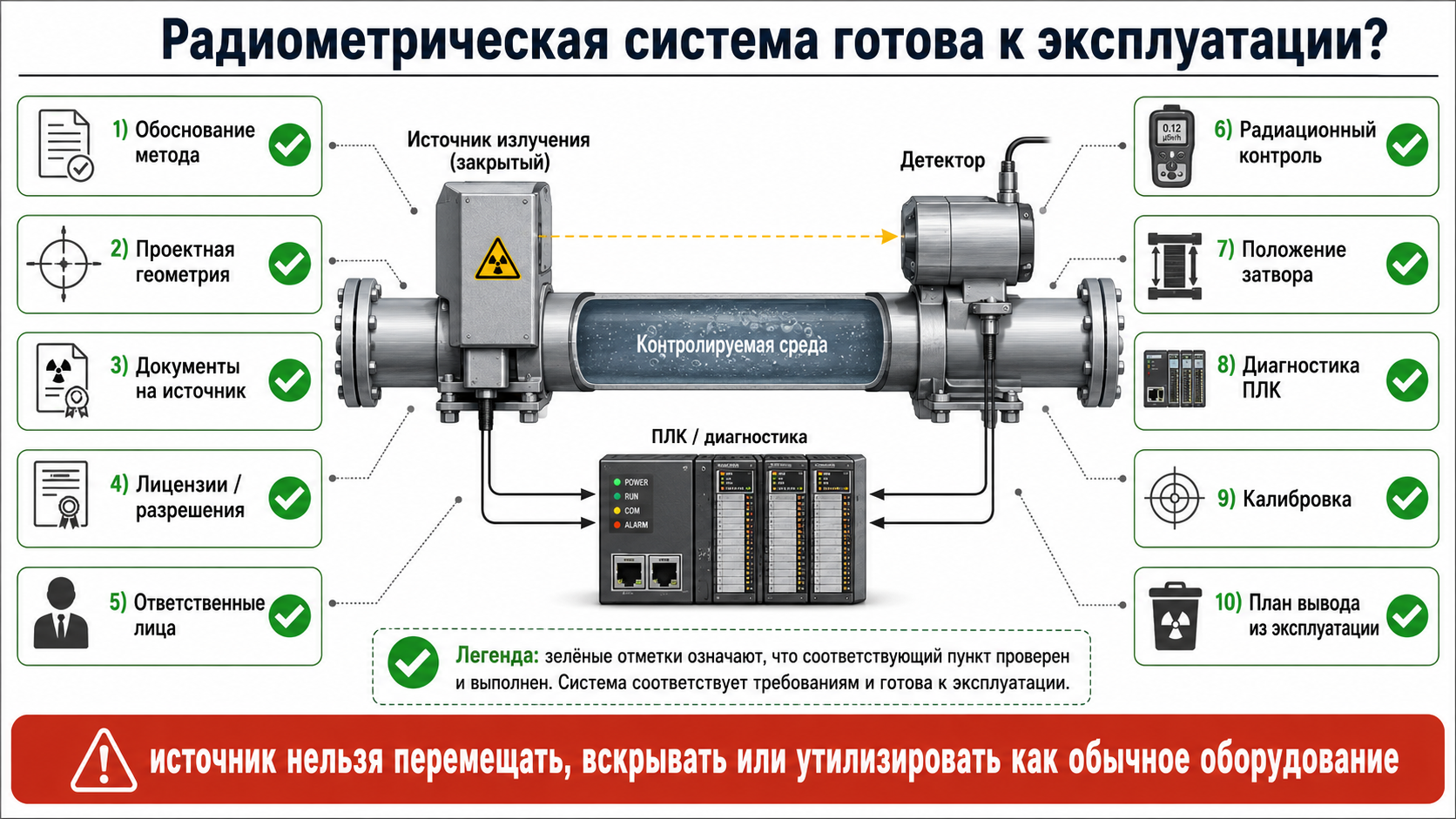

10.3. Калибровка и испытания

• Проверить заводские данные, серийные номера, документы на источник, детектор, блок и комплектность.
• Зафиксировать исходную геометрию и фоновые значения.
• Выполнить проверку «пусто/опорное состояние», затем точки рабочего диапазона по лабораторным пробам или эталонным образцам.
• Настроить фильтрацию по реальной динамике процесса, а не по желанию получить идеально гладкий тренд.
• Проверить отказ питания, обрыв сигнала, диагностические состояния, положение затвора и реакцию ПЛК.
• Сопоставить показания с независимым методом в нескольких технологических режимах.
• Оформить протоколы, коэффициенты, исходные значения, права доступа и график последующих проверок.

11. Типичные ошибки

12. Радиационная безопасность и нормативная база

В России применение приборов с радионуклидными источниками регулируется законодательством об использовании атомной энергии, радиационной безопасности и санитарно-эпидемиологическими требованиями. Конкретный объем разрешений и контроля зависит от типа источника, активности, категории радиационной опасности, условий размещения и вида деятельности организации.

Федеральный закон № 3-ФЗ закрепляет три базовых принципа: нормирование, обоснование и оптимизация. Это означает: пределы доз не превышаются; применение источника должно приносить пользу, превышающую риск; воздействие поддерживается на возможно низком и достижимом уровне с учетом социальных и экономических факторов.

• назначение ответственных лиц и организация производственного радиационного контроля;
• лицензирование и иные разрешительные процедуры в случаях, установленных законодательством;
• учет и контроль радиоактивных веществ и закрытых радионуклидных источников;
• обучение и допуск персонала, инструкции и действия при нештатных ситуациях;
• контроль доступа, физическая защита, маркировка и сохранность оборудования;
• периодические проверки, обслуживание, контроль технического состояния и герметичности в установленном порядке;
• организованный возврат, передача или вывод источника из эксплуатации — без сценария «положим в кладовку до лучших времен».

13. Эксплуатация и жизненный цикл

Бесконтактность уменьшает механический износ, но не превращает систему в вечный прибор. Эксплуатация включает контроль измерения, диагностики, креплений, защитного блока, документации и состояния источника.

• регулярно сравнивать показания с лабораторным или другим независимым методом;
• контролировать счетную скорость, запас сигнала, фон, температуру и диагностические предупреждения;
• проверять крепления после ремонта трубопровода, вибрационных событий и механических воздействий;
• учитывать распад источника и прогнозировать момент, когда запаса сигнала станет недостаточно;
• не менять фильтры и калибровочные коэффициенты без регистрации причин и результатов;
• включать источник и его защитный блок в планы модернизации, демонтажа и обращения с оборудованием;
• хранить исполнительные схемы, протоколы, паспорта, журналы контроля и контакт специализированной организации.

14. Когда радиометрия оправдана, а когда лучше выбрать другой метод

Хороший инженерный выбор начинается не с каталога источников, а с вопроса: какое измерение требуется процессу и почему обычные методы недостаточны? Если ответ убедителен, радиометрия часто оказывается не экзотикой, а самым практичным вариантом.

15. Практические сценарии

Сценарий 1. Плотность абразивной пульпы

На обогатительной фабрике требуется стабилизировать плотность пульпы перед классификацией. Контактные датчики подвержены износу, а отбор проб дает результат с задержкой. Радиометрический плотномер устанавливают на прямом участке трубы, сигнал поступает в ПЛК и используется в медленном контуре регулирования подачи воды. Лабораторные пробы остаются обязательным независимым контролем и основой периодической коррекции.

Сценарий 2. Предельный уровень в горячем аппарате

В аппарате высокая температура, пар и плотная пена. Радарный сигнал нестабилен, а механический зонд быстро загрязняется. Радиометрический релейный уровнемер контролирует отметку HH через стенку. В ПЛК формируются предупреждение, останов подачи и отдельная диагностика отказа канала. Для аварийной функции анализируют необходимость независимого второго канала.

Сценарий 3. Влажность сырья в бункере

Нейтронный влагомер дает объемную оценку влажности сырья и помогает корректировать дозирование воды. Поскольку метод чувствителен ко всему водороду, рецептуры разделяют по группам, а калибровки подтверждают лабораторными пробами. На HMI оператор видит влажность, тип продукта, статус качества и дату последней проверки.

16. Частые вопросы

Можно ли установить радиометрический прибор без остановки процесса?

Во многих случаях механические узлы монтируют снаружи без врезки. Однако порядок установки источника, обследование зоны и ввод в эксплуатацию выполняют по проекту и требованиям безопасности. Решение принимается для конкретного объекта.

Будет ли продукт радиоактивным после измерения?

При внешнем измерении закрытый источник не контактирует с продуктом. Измеряемый материал не становится радиоактивным только потому, что через него проходит пучок от промышленного радиоизотопного прибора. Для специальных нейтронных и высокоэнергетических установок применимость этого общего утверждения оценивается проектом.

Влияют ли отложения на трубе?

Внешняя пыль обычно не влияет, если не попадает в измерительный луч существенной массой. Внутренняя футеровка или устойчивые отложения увеличивают эффективную массу и способны сместить ноль, поэтому после ремонта или изменения стенки нужна проверка.

Что происходит при распаде источника?

Активность постепенно уменьшается. Преобразователь может компенсировать прогнозируемое снижение, но запас счетной скорости конечен. Периодическая диагностика позволяет заранее запланировать замену или модернизацию.

Можно ли использовать показание для автоматического регулирования?

Да, если обеспечены достаточное быстродействие, качество сигнала, диагностика и корректная логика ПЛК. При недостоверности измерения контур должен переходить в предусмотренный режим.

Безопасно ли находиться рядом?

Безопасность подтверждается конструкцией, проектом, расчетами, радиационным контролем и соблюдением организационных мер. Оценивать ее «на глаз» по размеру желтого корпуса нельзя.

Заключение

Радиометрические приборы решают задачи, в которых обычный датчик контактирует не столько с процессом, сколько с его проблемами: абразивом, пылью, налипанием, высокой температурой и давлением. Измерение через стенку обеспечивает уровень, плотность, толщину, расход и влажность без врезки чувствительного элемента в продукт.

При этом успешный проект строится на четырех равных опорах: правильная физика измерения, стабильная механическая геометрия, грамотная интеграция в АСУ ТП и безусловное выполнение требований радиационной безопасности. Убрать любую из них — и надежный прибор быстро превращается в дорогой источник вопросов.

Для предварительного подбора подготовьте чертеж объекта, параметры продукта, диапазон измерения и требования к АСУ ТП.

Авторитетные источники и нормативная база

1. IAEA Safety Standards Series No. SSG-58. Radiation Safety in the Use of Nuclear Gauges, 2020.
2. IAEA Brief: Radioisotopes Support Industrial Processes.
3. IAEA. Nuclear Gauges — обзор принципов и промышленных применений.
4. NIST XCOM: Photon Cross Sections Database.
5. IEC 62598:2011. Nuclear instrumentation — Constructional requirements and classification of radiometric gauges.
6. IEC 60692:1999. Nuclear instrumentation — Density gauges utilizing ionizing radiation — Definitions and test methods.
7. IEC 60982:1989. Level measuring systems utilizing ionizing radiation.
8. Федеральный закон от 09.01.1996 № 3-ФЗ «О радиационной безопасности населения» (официальный текст).
9. НП-038-16 «Общие положения обеспечения безопасности радиационных источников» — библиотека ФБУ «НТЦ ЯРБ».
10. СанПиН 2.6.4115-25 «Санитарно-эпидемиологические требования в области радиационной безопасности населения при обращении источников ионизирующего излучения».
