Важно: точный объем ПНР, критерии приемки и состав протоколов определяются проектом, техническим заданием, договором, документацией изготовителей и нормативными требованиями, применимыми к конкретному объекту.

Что такое пусконаладочные работы

Пусконаладочные работы — это комплекс организационных, измерительных, регулировочных и испытательных мероприятий, который выполняют после монтажа и до окончательной передачи оборудования в штатную эксплуатацию. Их задача — доказать, что электроустановка собрана по проекту, защитные меры работают, оборудование выдает требуемые параметры, а персонал понимает, как системой управлять.

Слово «пуск» здесь иногда вводит в заблуждение. Включить автомат и увидеть индикацию — еще не значит выполнить ПНР. Настоящая наладка начинается там, где появляются измерения, проверяемые сценарии, проектные уставки, протоколы и ответственность за результат.

ПНР, электромонтаж и приемо-сдаточные испытания: где граница

Электромонтаж формирует физическую систему: устанавливаются шкафы и аппараты, прокладываются кабели, выполняются соединения, маркировка, заземление и механическая сборка. ПНР проверяют, как эта система работает: корректно ли соединены цепи, срабатывают ли защиты, выдерживается ли последовательность операций, согласованы ли уставки, нет ли опасных комбинаций команд.

Электрические измерения и приемо-сдаточные испытания являются важной частью ввода объекта, но на сложном промышленном оборудовании ими дело не ограничивается. Даже идеальные значения сопротивления изоляции не расскажут, что произойдет при обрыве датчика, потере связи с преобразователем частоты или одновременной команде на два ввода АВР. Для этого нужны функциональные и комплексные испытания.

Нормативная и теоретическая основа ПНР

Для электроустановок не существует одного документа, который заменяет проект, инструкции изготовителей и отраслевые требования. Нормативная база складывается из нескольких уровней. СП 76.13330.2016 описывает производство электромонтажных и пусконаладочных работ и содержит справочный порядок выполнения ПНР [1]. ГОСТ Р 50571.16-2019 устанавливает требования к приемо-сдаточным и периодическим испытаниям низковольтных электроустановок [2]. Для эксплуатации электроустановок потребителей применяются Правила, утвержденные приказом Минэнерго России № 811 [3], а безопасность работ регулируют Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда России № 903н с изменениями [4].

Если в объект входит автоматизированная система управления, электротехническая часть дополняется испытаниями функций АС. ГОСТ Р 59792-2021 предусматривает предварительные испытания, опытную эксплуатацию и приемочные испытания, а также требует проверять систему на соответствие техническому заданию [5]. Для НКУ применяют стандарты серии ГОСТ IEC 61439; актуальная общая часть ГОСТ IEC 61439-1-2024 задает требования к конструкции и проверке низковольтных комплектных устройств [6]. Требования к заземляющим устройствам и защитным проводникам раскрывает ГОСТ Р 50571.5.54-2024 [7].

Физический смысл пусконаладки

В основе ПНР лежит проверка причинно-следственных связей. Защита должна отключить поврежденный участок быстрее, чем опасный ток или нагрев приведут к травме и разрушению оборудования. Контактор должен включаться только при выполнении разрешающих условий. АВР должен перевести нагрузку на резерв, но не допустить недопустимого параллельного включения источников. ПЛК должен реагировать не только на нормальные сигналы, но и на недостоверные данные, обрыв линии, потерю связи и отказ исполнительного механизма.

Поэтому хорошая программа ПНР строится не вокруг перечня приборов, а вокруг функций и рисков: что система обязана сделать, что ей запрещено делать и как это будет доказано измерением или испытательным сценарием.

Что входит в пусконаладочные работы электроустановок

Состав ПНР меняется от объекта к объекту. Для распределительного щита это одна глубина проверки, для ГРЩ с секционированием и АВР — другая, для технологической линии с десятками приводов и ПЛК — третья. Базовый комплекс обычно включает следующие направления.

• Анализ исходных данных. Проверка проекта, однолинейных и принципиальных схем, спецификаций, кабельного журнала, алгоритмов, матрицы сигналов, уставок, паспортов и инструкций.
• Осмотр и проверка монтажа. Комплектность, маркировка, качество соединений, разделение силовых и слаботочных цепей, состояние шин, клемм, PE-проводников, экранов, вентиляции шкафа и механических блокировок.
• Электрические измерения. Непрерывность защитных проводников, сопротивление изоляции, полярность, чередование фаз, параметры цепей автоматического отключения, проверка УДТ/УЗО, заземляющих устройств и другие измерения по применимой программе.
• Настройка защит и аппаратов. Уставки автоматических выключателей, реле контроля фаз, устройств защиты двигателей, релейной защиты, УПП, ПЧ, контроллеров и специализированных модулей.
• Функциональные испытания. Проверка местного и дистанционного управления, сигнализации, блокировок, межшкафных связей, режимов «Ручной/Автоматический», последовательностей запуска и останова.
• Холостые и нагрузочные пуски. Постепенная подача питания и нагрузки с контролем токов, напряжений, нагрева, направления вращения, вибрации, времени разгона и устойчивости технологических параметров.
• Аварийные сценарии. Имитация потери питания, обрыва датчика, отказа привода, превышения параметра, потери связи, нажатия аварийного останова и других отказов, предусмотренных проектом и анализом рисков.
• Документирование. Протоколы, журналы, дефектные ведомости, откорректированные схемы, перечень уставок, резервные копии программ и акты сдачи-приемки.

Что обычно не входит автоматически

Пусконаладка не означает, что исполнитель без ограничений переделывает проект, заменяет неработоспособное оборудование и устраняет любой монтажный дефект за свой счет. Эти работы могут быть включены в договор, но должны быть описаны отдельно. Иначе ПНР быстро превращаются в бесконечный ремонт чужих решений — процесс полезный, но уже с другим бюджетом и сроком.

• Перепроектирование силовой части, алгоритмов и систем безопасности без отдельного задания.
• Замена дефектных комплектующих и кабельных линий, если поставка и монтаж не входят в договор.
• Модернизация устаревшего оборудования и программного обеспечения.
• Длительная промышленная эксплуатация после завершения согласованного периода наблюдения.
• Получение проектных показателей, которые физически недостижимы при исходной конфигурации объекта.

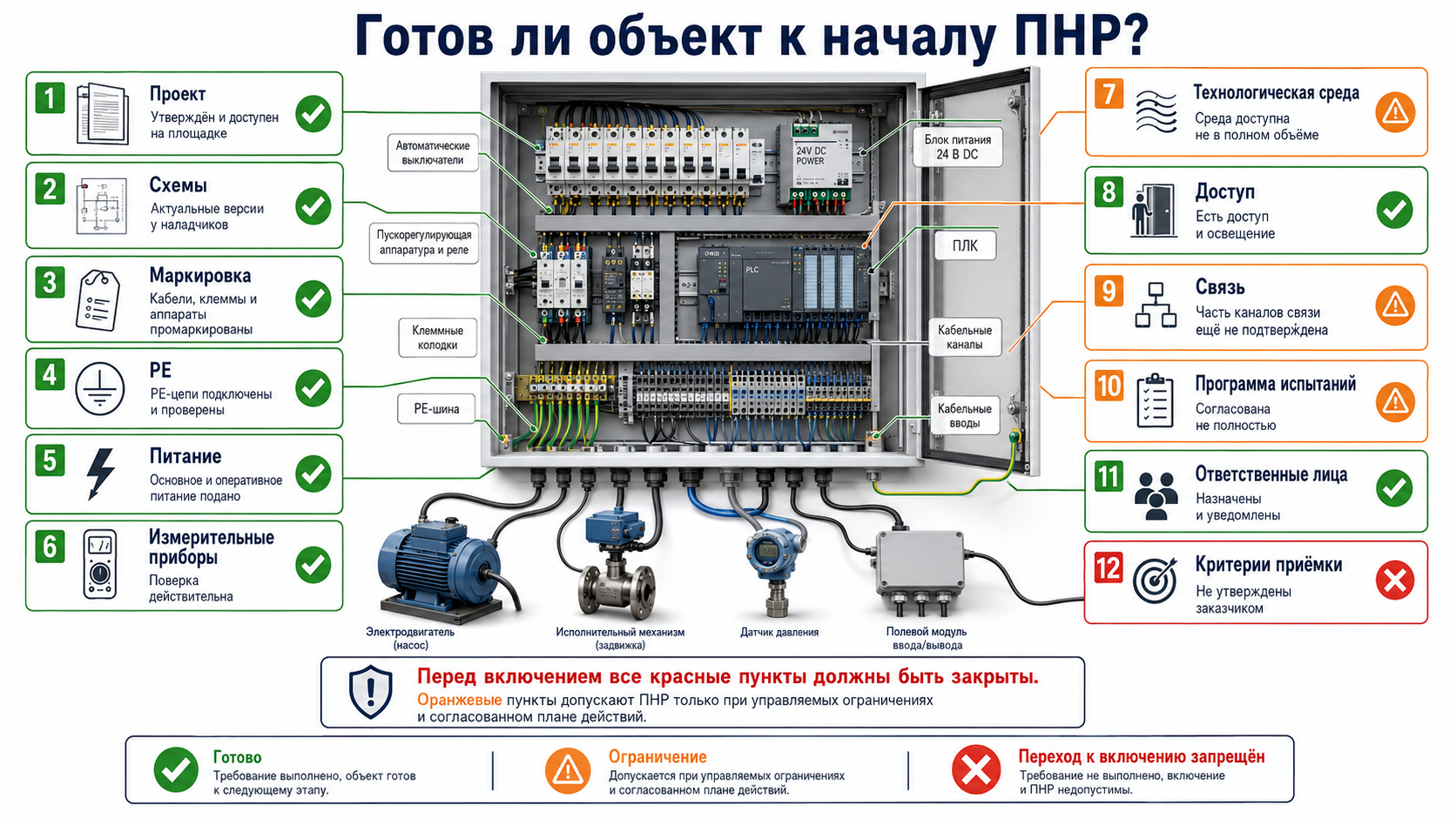

Подготовка к ПНР: что должно быть готово до первого включения

Скорость наладки определяется не количеством инженеров на площадке, а готовностью объекта. Когда схемы не совпадают с монтажом, кабели не промаркированы, технологическая среда отсутствует, а критерии приемки обсуждаются уже во время запуска, календарный план превращается в пожелание.

Исходные документы

• утвержденная проектная и рабочая документация с актуальными изменениями;
• однолинейные и принципиальные электрические схемы, схемы внешних подключений;
• кабельный журнал, таблицы соединений, перечень потребителей и нагрузок;
• техническое задание, алгоритмы работы, причинно-следственная матрица блокировок;
• перечень уставок защит и параметров оборудования;
• паспорта, руководства и сертификаты изготовителей;
• программа и методика испытаний, формы протоколов, критерии приемки;
• сетевые адреса, карты регистров, перечни сигналов, резервные копии программ ПЛК/HMI/SCADA.

Готовность площадки

• строительные и монтажные работы в зоне испытаний завершены либо безопасно отделены;
• шкафы закреплены, очищены, заземлены, закрывающие элементы установлены;
• кабели оконцованы, промаркированы и проверены на соответствие схемам;
• обеспечены рабочее освещение, вентиляция, связь и безопасный доступ;
• есть временное или постоянное питание, технологические среды и нагрузка для испытаний;
• назначены ответственные лица со стороны заказчика, монтажной и пусконаладочной организаций;
• измерительные приборы исправны и имеют требуемый метрологический статус;
• определен порядок допуска, переключений, нарядов и остановки работ при опасности.

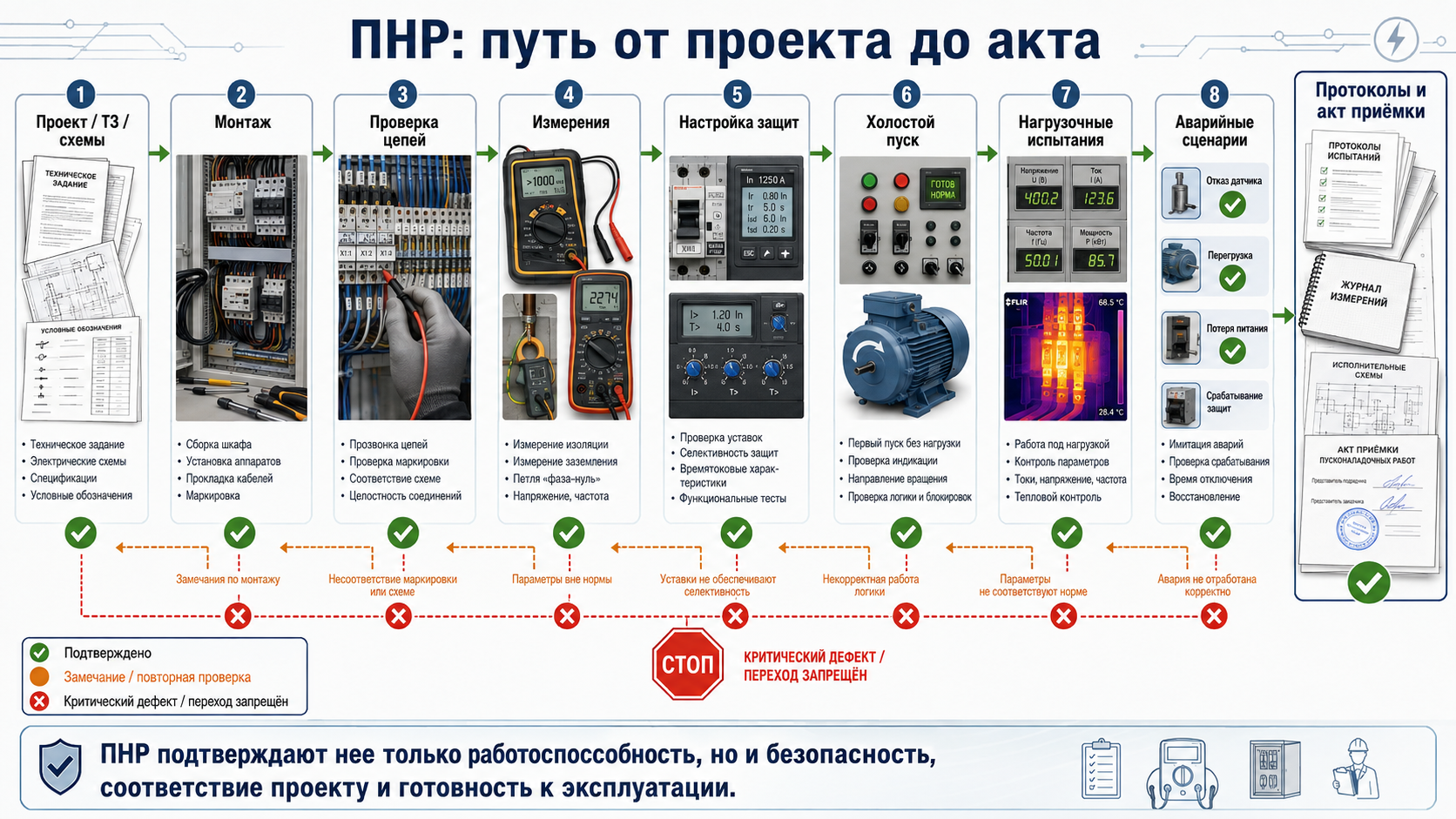

Четыре стадии пусконаладочных работ

СП 76.13330.2016 сохраняет четырехстадийную логику организации ПНР электрооборудования. На практике названия документов и границы работ уточняются договором и программой испытаний, но последовательность остается принципиальной: сначала понять и проверить, затем безопасно подать питание, после этого испытать отдельные узлы и только потом систему в целом.

1. Подготовительная стадия

Наладочная организация изучает проект, разрабатывает программу работ и мероприятия безопасности, проверяет готовность приборов и формирует перечень замечаний. Заказчик предоставляет документацию, исходные уставки, доступ к объекту и условия для работы. На этой стадии особенно выгодно обнаруживать ошибки: исправление в схеме обычно дешевле исправления после пуска.

2. Проверки без штатного эксплуатационного режима

Проверяются отдельные цепи, аппараты и функциональные группы. Питание может подаваться по временным испытательным схемам в строго контролируемом объеме. Выполняются осмотр, прозвонка, измерения, проверка защитных цепей, входов и выходов, направление сигналов, механические и электрические блокировки. Выявленные дефекты устраняются до перехода к штатному включению.

3. Индивидуальные испытания

Оборудование включают поузлово: секции НКУ, отдельные двигатели, ПЧ, УПП, клапаны, насосы, локальные контуры регулирования, шкафы автоматики. Настраиваются уставки, проверяются местное и дистанционное управление, сигнализация, холостой ход и ограниченные режимы нагрузки. Результат — техническая готовность отдельных узлов к совместной работе.

4. Комплексное опробование

Система испытывается по полной схеме. Проверяются взаимные связи между электроснабжением, приводами, КИП, ПЛК, HMI/SCADA, технологией и системами безопасности. Проводятся штатные, переходные и аварийные сценарии, фиксируются параметры под нагрузкой, корректируются настройки. Завершение оформляется актом сдачи-приемки ПНР или иным документом, предусмотренным договором и программой.

Что проверяют по видам оборудования

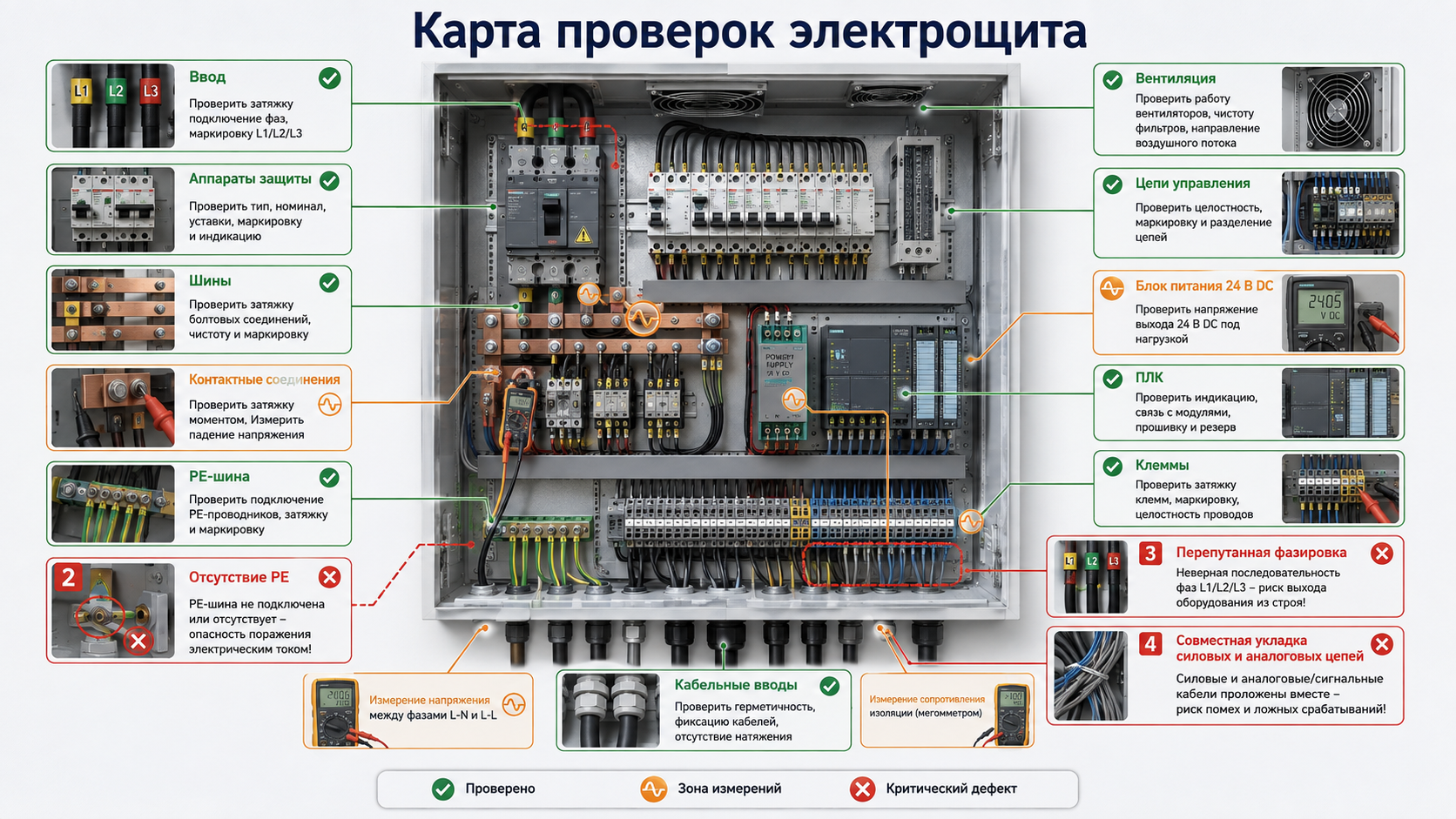

Распределительные щиты, ВРУ, ГРЩ и НКУ

• соответствие комплектности, номиналов аппаратов и маркировки проекту;
• качество контактных соединений, шинных мостов, гибких связей и кабельных наконечников;
• непрерывность PE-цепей, присоединение дверей, панелей и съемных элементов;
• механические и электрические блокировки, положения выкатных аппаратов;
• чередование фаз, распределение нагрузки, работу цепей измерения и учета;
• уставки автоматических выключателей и согласование ступеней защиты;
• работу сигнализации, дистанционных команд, обогрева, вентиляции и освещения шкафа;
• нагрев соединений после выхода на рабочую нагрузку; при необходимости — тепловизионный контроль.

Кабельные линии и защитные меры

• идентификацию трасс и соответствие кабельному журналу;
• целостность и сопротивление изоляции с учетом подключенного оборудования;
• непрерывность защитных проводников и уравнивания потенциалов;
• полярность, фазировку и чередование фаз;
• условия автоматического отключения питания и параметры защитных аппаратов;
• испытания УДТ/УЗО, если они предусмотрены схемой;
• качество экранирования, заземления экранов и разделения цепей автоматики.

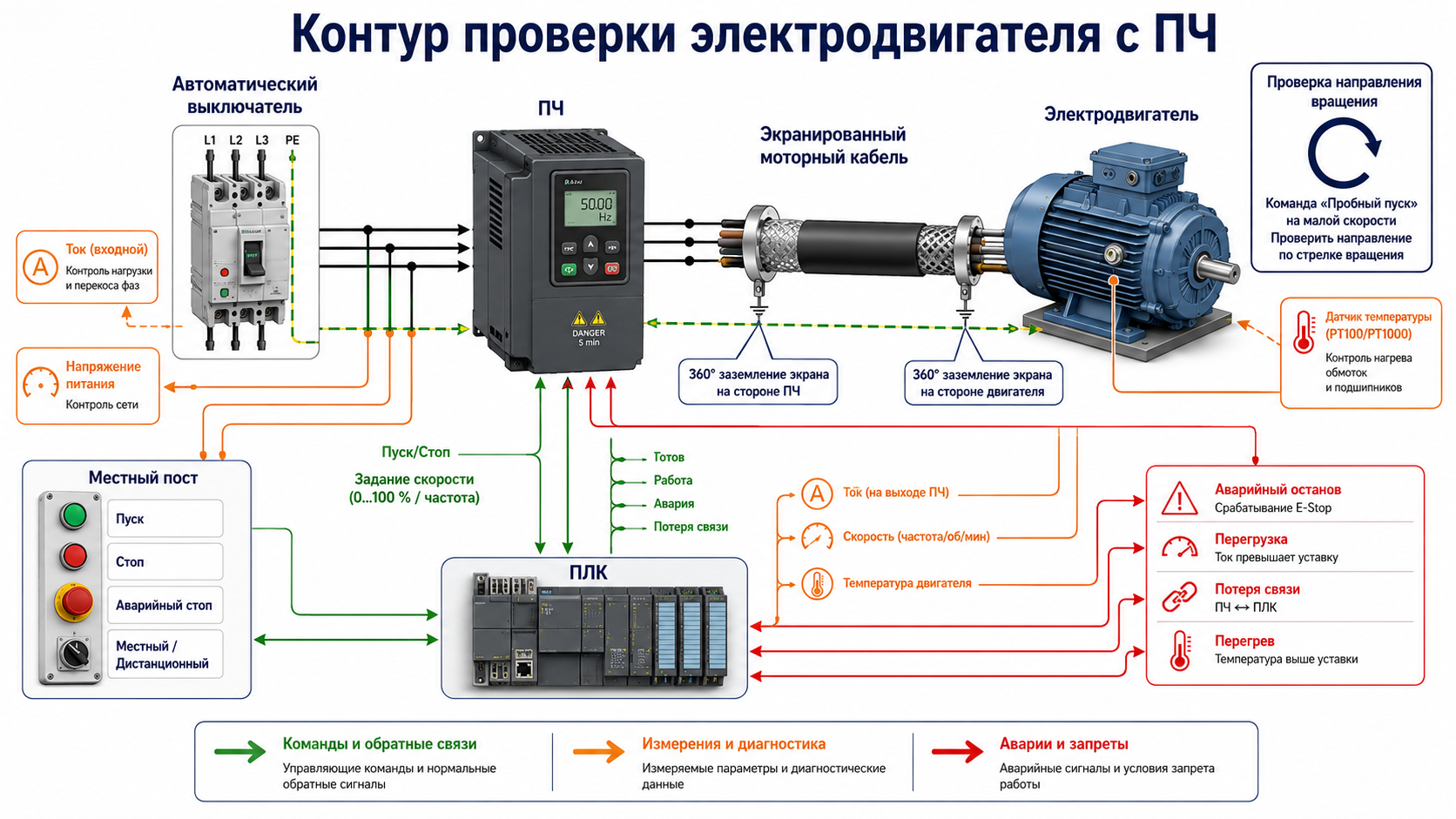

Электродвигатели, ПЧ и устройства плавного пуска

• правильность схемы соединения обмоток и направления вращения;
• соответствие параметров двигателя настройкам ПЧ/УПП;
• токи по фазам, время разгона и торможения, ограничения момента и частоты;
• работу местного поста, дистанционного управления и аварийного останова;
• защиту от перегрузки, пропадания фазы, перегрева, заклинивания и потери обратной связи;
• сигналы «Готов», «Работа», «Авария», фактическую скорость и обмен по сети;
• работу вентиляции двигателя и шкафа при сниженных скоростях и длительной нагрузке.

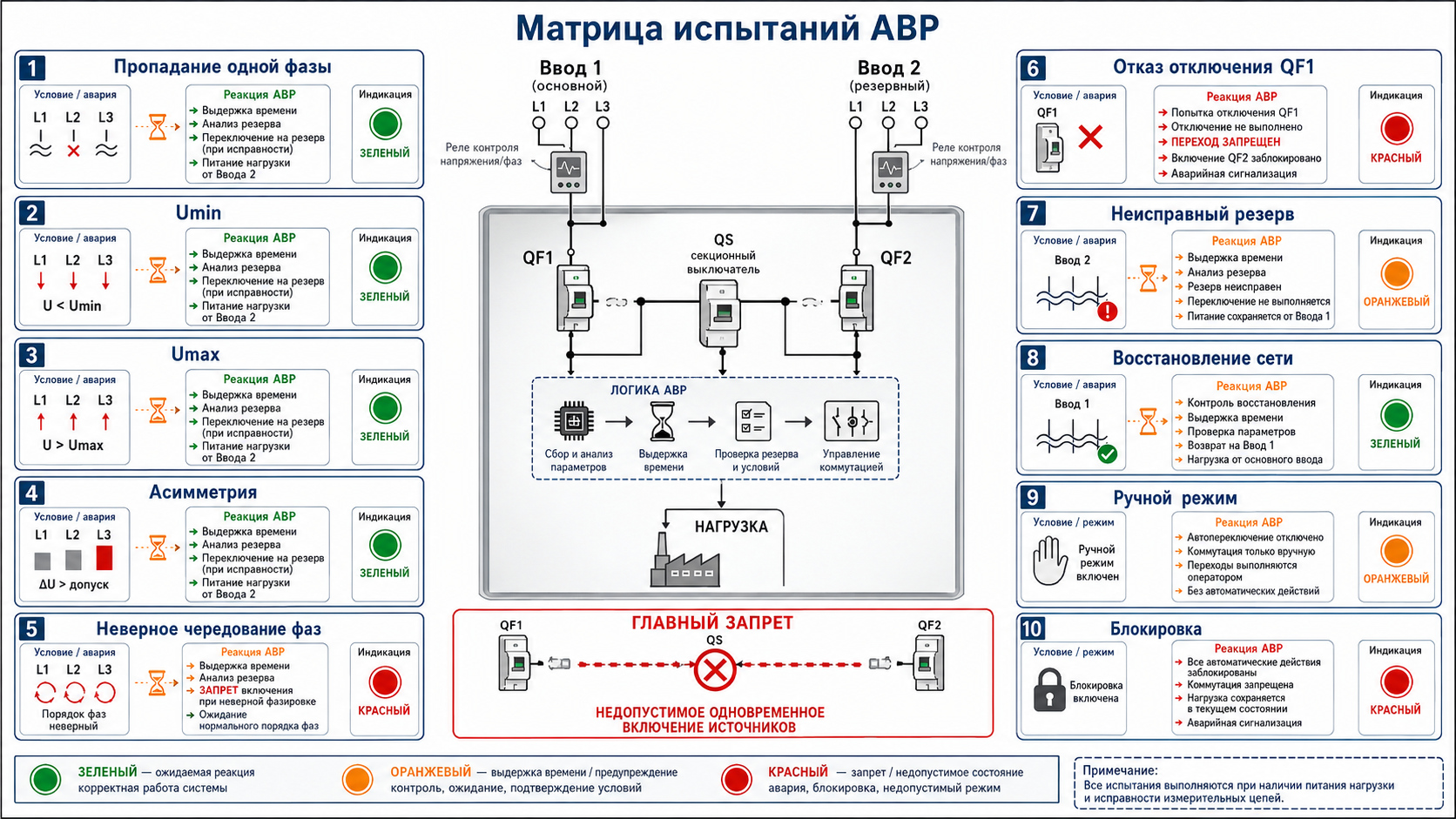

АВР и секционирование

АВР нельзя принимать только по кнопке «Тест». Нужна матрица сценариев, где для каждого события задана ожидаемая реакция, выдержка времени, разрешение на включение и условие возврата. Особенно важна проверка запрета одновременного включения аппаратов, если параллельная работа источников не предусмотрена.

• исчезновение напряжения на основном вводе и восстановление питания;
• пропадание одной фазы, недопустимое снижение или повышение напряжения;
• неверное чередование фаз и асимметрия;
• отказ отключения вводного аппарата;
• неисправность резервного ввода или отсутствие готовности источника;
• работа ручного режима и сохранение критических блокировок;
• переход на резерв и возврат на основной ввод;
• сигнализация, журнал событий и дистанционное управление.

УКРМ, измерение и качество электроэнергии

• правильность подключения трансформаторов тока и направления измерения;
• очередность ступеней, время переключения и работу разрядных цепей;
• уставку регулятора реактивной мощности и соответствие фактической нагрузке;
• отсутствие резонансных и перегрузочных режимов, состояние дросселей и конденсаторов;
• контроль напряжения, токов, коэффициента мощности и гармонических составляющих по программе объекта.

Важно различать задачу наладки оборудования и полноценный анализ качества электроэнергии. Если необходимо доказать соответствие показателей в точке передачи, применяют специализированные средства измерения и методику контроля с учетом ГОСТ 32144-2013 и связанных стандартов.

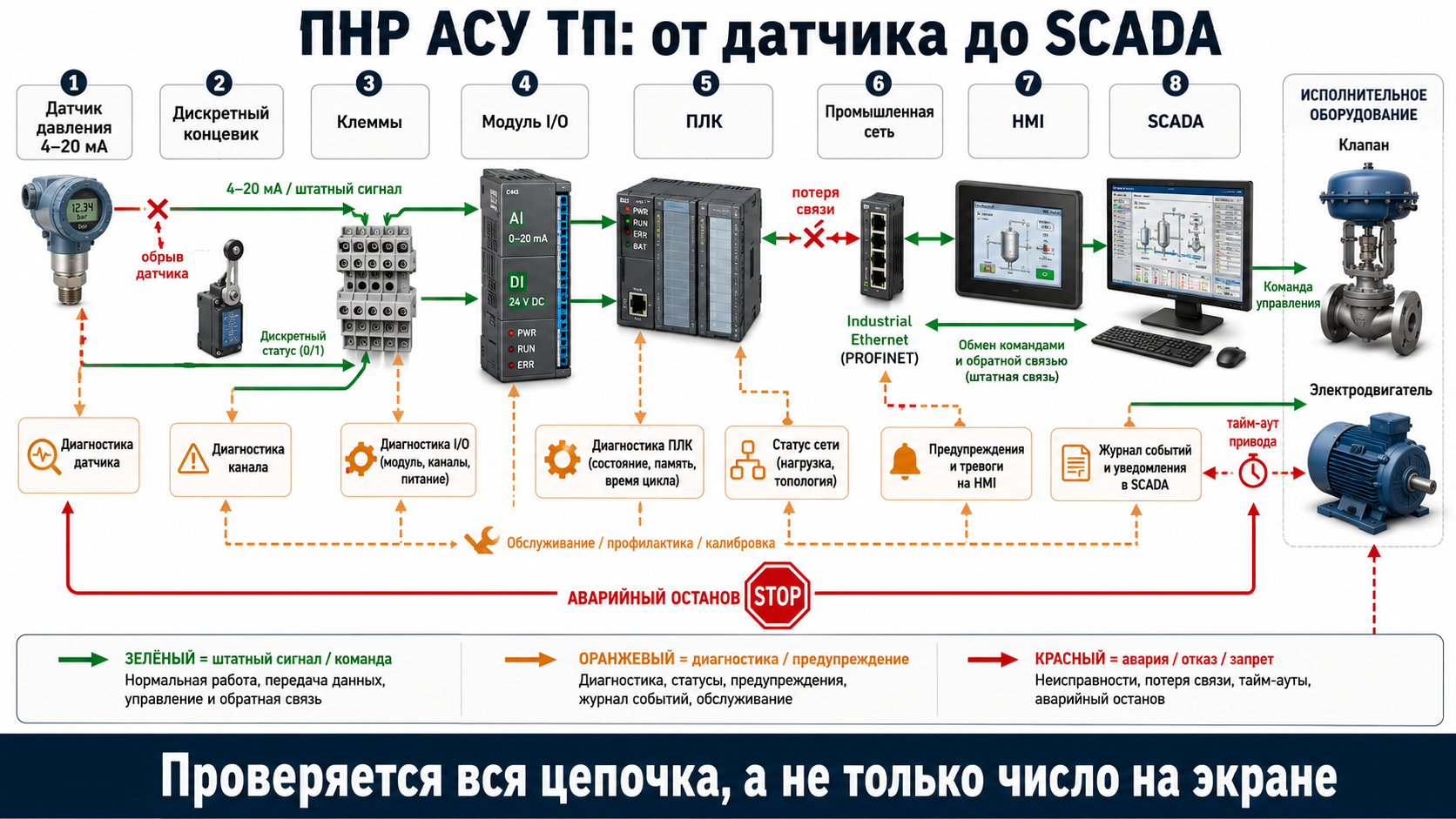

ПНР систем автоматизации, КИП и АСУ ТП

В автоматизации ошибка редко выглядит как «не включается вообще». Гораздо опаснее система, которая работает в нормальном режиме, но неправильно реагирует на отказ. Поэтому ПНР АСУ ТП строят от полевого сигнала до технологического результата: датчик — модуль ввода — программа ПЛК — HMI/SCADA — команда — исполнительный механизм — обратная связь.

Проверка каналов ввода-вывода

• соответствие адресов и маркировки перечню сигналов;
• масштабирование аналоговых сигналов 4–20 мА, 0–10 В, RTD и термопар;
• обработка выхода за диапазон, обрыва, короткого замыкания и недостоверности;
• направление дискретных сигналов и безопасное состояние при потере питания;
• команды на исполнительные механизмы и подтверждение фактического положения;
• диагностика модулей I/O, источников 24 В DC и распределения питания.

Проверка логики и режимов

• ручной, автоматический, дистанционный и сервисный режимы;
• приоритеты команд и запрет конфликтующих воздействий;
• межблокировки, разрешения, задержки, тайм-ауты и контроль исполнения;
• последовательности запуска, нормального останова и аварийного останова;
• регуляторы P/PI/PID, ограничения выходного сигнала, переходы между режимами;
• поведение после перезапуска ПЛК, восстановления связи и возврата питания;
• архивы, тренды, журнал событий, квитирование и классификация аварий.

Сети и диспетчеризация

• Modbus RTU/TCP, Profinet, Ethernet/IP, OPC UA и другие интерфейсы по проекту;
• адресация, скорость, четность, тайм-ауты, качество линии и устойчивость связи;
• обработка потери устройства и восстановление обмена без зависания логики;
• корректность единиц измерения, знаков, порядков байтов и масштабирования регистров;
• права пользователей, журнал действий, резервное копирование и восстановление проекта;
• синхронизация времени между ПЛК, панелями, SCADA и сетевыми устройствами.

FAT, SAT и комплексные испытания

Часть ошибок выгодно находить еще на заводе. FAT позволяет проверить шкафы, программы, интерфейсы и основные сценарии на стенде до отправки. SAT проводится на объекте после монтажа и подключения реального оборудования. Но ни FAT, ни SAT не заменяют комплексное опробование технологии под нагрузкой: стенд не воспроизводит все задержки, инерцию механики, качество связи и поведение объекта в реальных условиях.

Для автоматизированных систем программа испытаний должна содержать перечень функций, условия и методы тестирования, критерии приемки, состав документации и порядок устранения замечаний. Отдельно фиксируют тесты реакции на некорректную информацию и аварийные ситуации — именно их ГОСТ Р 59792-2021 рассматривает как часть комплексной проверки системы [5].

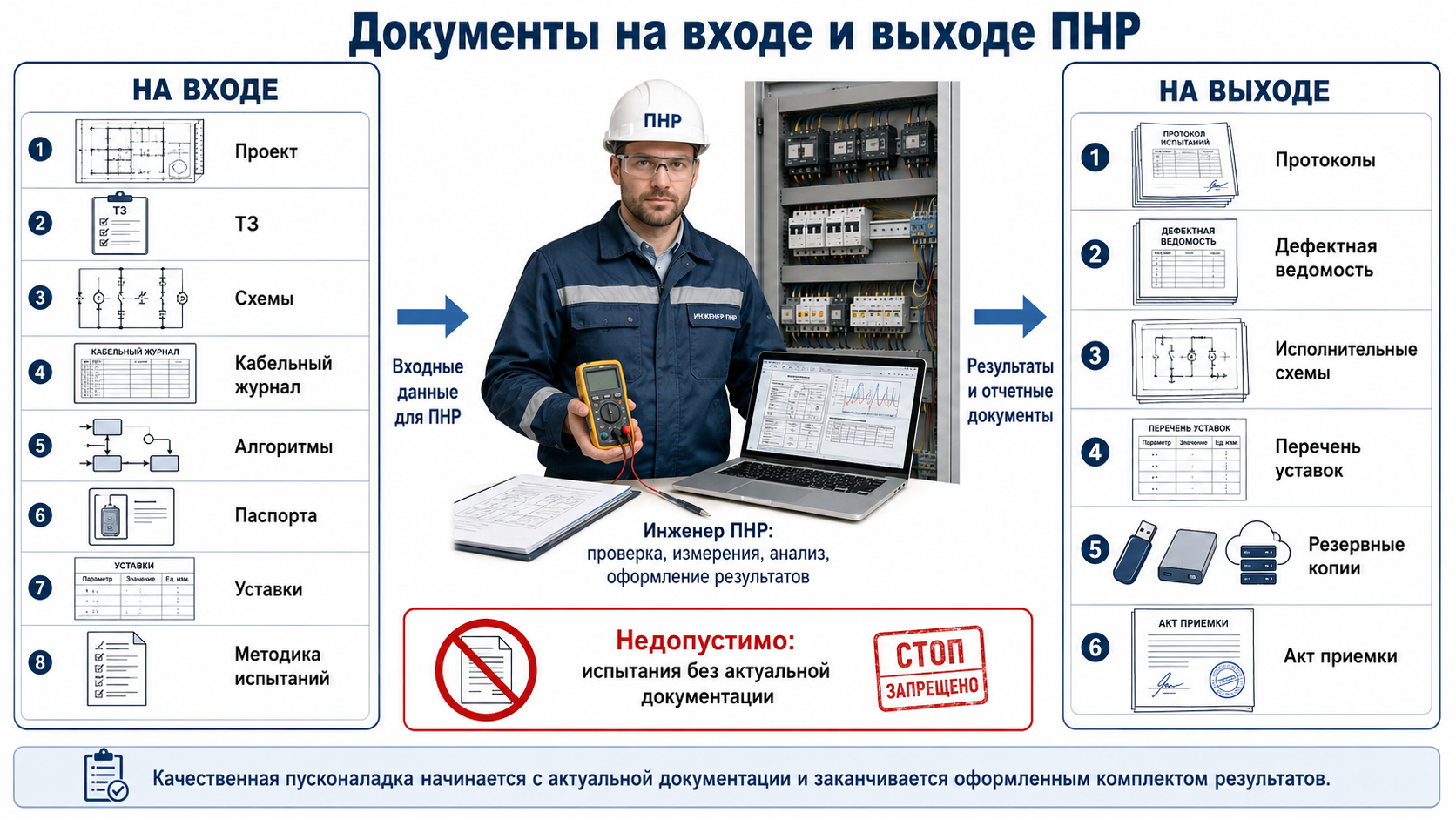

Документация по итогам ПНР

Документы нужны не для толщины папки. Они фиксируют исходное состояние оборудования, подтверждают выполненные проверки и дают эксплуатационной службе точку отсчета для дальнейшего обслуживания. Без протоколов невозможно доказать, какие уставки были установлены, что именно проверялось и как система вела себя на момент сдачи.

Кто за что отвечает

• Заказчик. Определяет цели и критерии приемки, обеспечивает доступ, безопасные условия, исходные документы, эксплуатационный персонал и принятие решений.
• Проектировщик. Отвечает за проектные решения, расчеты, алгоритмы и корректировку документации при выявлении ошибок.
• Монтажная организация. Отвечает за качество монтажа и устранение монтажных дефектов в согласованные сроки.
• Пусконаладочная организация. Планирует и проводит проверки, настраивает оборудование в пределах задания, фиксирует результаты и сообщает о выявленных рисках.
• Эксплуатационная служба. Участвует в испытаниях, принимает документацию и настройки, обучается работе и обеспечивает дальнейшую безопасную эксплуатацию.

Типичные ошибки при проведении ПНР

Большинство проблем на запуске не являются загадочными. Они повторяются из объекта в объект: неактуальные схемы, торопливый переход к нагрузке, отсутствие критериев, непроверенные аварии и слабая фиксация результатов. Ниже — ошибки, которые особенно дорого обходятся промышленным объектам.

От чего зависят стоимость и сроки ПНР

Стоимость пусконаладки определяется не только количеством шкафов. Два одинаковых по габаритам шкафа могут отличаться по трудоемкости в разы: один распределяет питание, второй управляет технологией, хранит рецепты, обменивается данными с десятками устройств и должен безопасно пережить несколько десятков аварийных сценариев.

• Состав оборудования. Количество вводов, секций, приводов, датчиков, регулирующих контуров и сетевых устройств.
• Глубина автоматизации. Число сигналов I/O, алгоритмов, рецептов, архивов, интерфейсов HMI/SCADA и интеграций.
• Критичность объекта. Требования к резервированию, функциональной безопасности, непрерывности процесса и участию надзорных органов.
• Готовность монтажа. Количество дефектов и расхождений между проектом и фактом.
• Наличие методик. Если программа испытаний создается с нуля, это отдельная инженерная работа.
• Режим испытаний. Нужна ли реальная нагрузка, длительный прогон, ночные окна или останов действующего производства.
• Логистика. Удаленность объекта, доступ, пропускной режим, проживание и повторные выезды.
• Состав итоговой документации. Количество протоколов, исполнительных схем, отчетов и резервных копий.

Для достоверной оценки подрядчику обычно нужны проект, перечень оборудования, количество I/O и приводов, алгоритмы, схема электроснабжения, требования к испытаниям, график объекта и информация о готовности монтажа. Цена «по фотографии шкафа» может быть только предварительной.

Как сократить срок без снижения качества

• провести предварительный аудит документации до выезда;
• закрыть чек-лист готовности объекта и назначить ответственных;
• выполнить FAT шкафов и программ до поставки;
• заранее согласовать матрицу испытаний и формы протоколов;
• обеспечить доступ к технологам, проектировщикам и поставщикам оборудования;
• разделить критические замечания, блокирующие пуск, и некритические доработки;
• планировать время на устранение дефектов и повторные испытания.

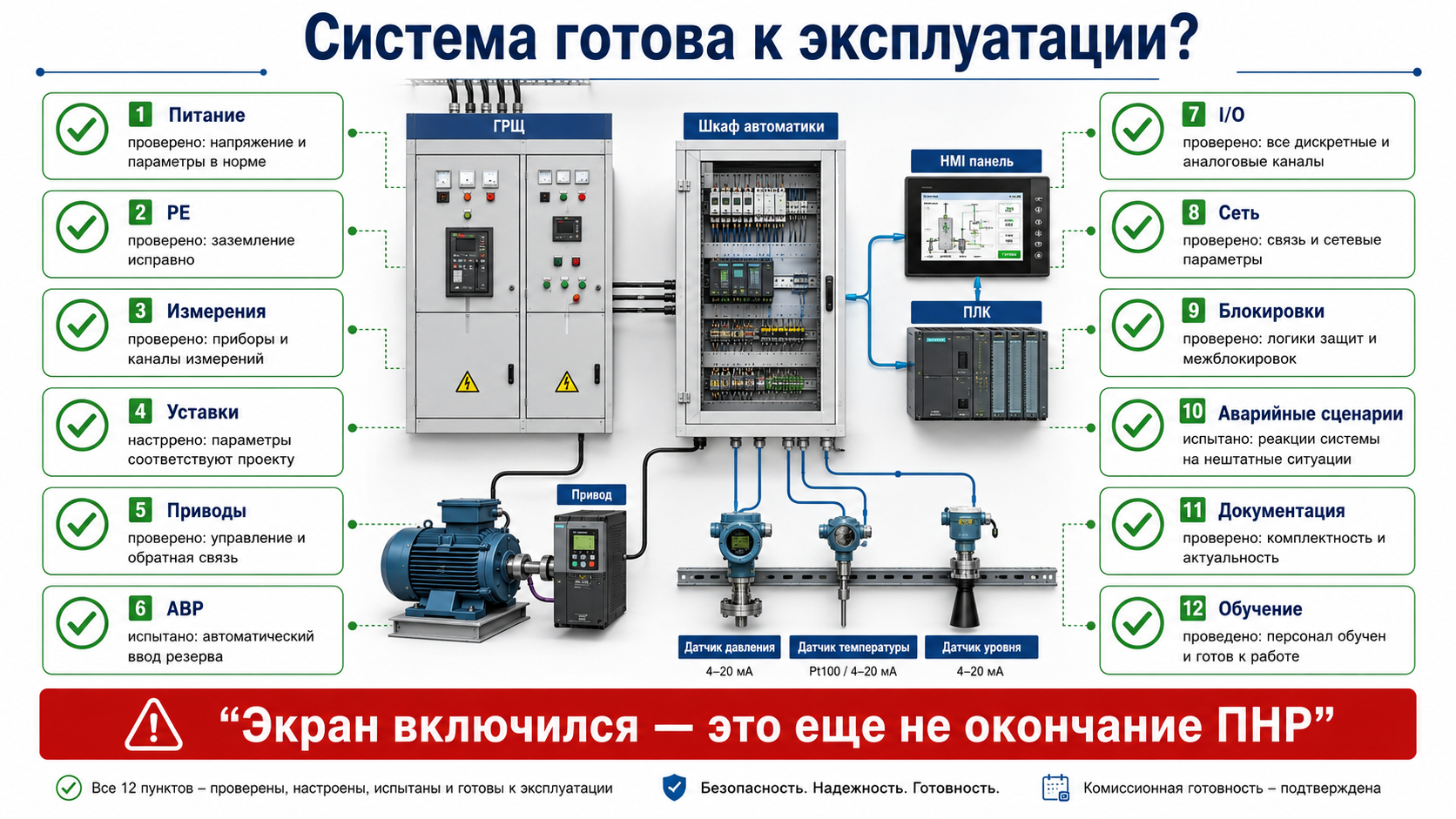

Чек-лист заказчика перед приемкой ПНР

☐ Есть утвержденная программа и методика испытаний.

☐ Определены критерии приемки по каждому ключевому режиму.

☐ Проектная и исполнительная документация актуальна.

☐ Измерительные приборы и средства испытаний идентифицированы.

☐ Проверены защитные проводники, изоляция и условия защитного отключения.

☐ Уставки защит и параметры приводов зафиксированы.

☐ Проведены холостые и нагрузочные испытания.

☐ Отработаны штатные, переходные и аварийные сценарии.

☐ Проверены ручной и автоматический режимы без обхода критических защит.

☐ Все замечания имеют статус, ответственного и результат повторной проверки.

☐ Переданы исполнительные схемы, перечень уставок и резервные копии программ.

☐ Эксплуатационный персонал обучен и понимает порядок действий при аварии.

☐ Подписаны акты по этапам и итоговый документ приемки.

Пусконаладочные работы от ООО ИК «ЭЛТЕКО»

ООО ИК «ЭЛТЕКО» выполняет пусконаладочные работы для низковольтных комплектных устройств и систем промышленной автоматизации: ВРУ, ГРЩ, АВР, РУНН, распределительных и силовых шкафов, шкафов управления электродвигателями, насосами, вентиляцией и технологическим оборудованием, а также ПЛК, HMI и SCADA.

• аудит проектной документации и подготовка программы испытаний;
• проверка и наладка НКУ 0,4 кВ, защит, АВР и электроприводов;
• проверка КИП, каналов ввода-вывода и сетевого обмена;
• отладка алгоритмов ПЛК, HMI/SCADA, архивов и диагностики;
• FAT, SAT, индивидуальные испытания и комплексное опробование;
• подготовка протоколов, перечней уставок, исполнительной документации и резервных копий;
• обучение эксплуатационного персонала и сопровождение запуска.

Чтобы рассчитать объем, срок и стоимость работ, направьте проект, техническое задание, перечень оборудования и краткое описание готовности объекта. Инженеры ЭЛТЕКО помогут сформировать программу ПНР, определить границы ответственности и подобрать состав специалистов.

Вывод

Пусконаладочные работы — это управляемый переход от смонтированного оборудования к безопасной эксплуатации. Их ценность не в количестве включений, а в доказательстве: каждая цепь проверена, каждая защита настроена, каждый важный сценарий воспроизведен, а результат зафиксирован документально.

Грамотно проведенные ПНР снижают риск аварий и простоев, упрощают приемку, дают эксплуатационной службе понятные настройки и помогают сохранить ресурс оборудования. Экономить здесь разумнее на повторных выездах и переделках — за счет подготовки, программы испытаний и компетентной команды, а не за счет пропущенных проверок.

Нормативные и авторитетные источники

[1] СП 76.13330.2016 «Электротехнические устройства». Официальная карточка Росстандарта; актуализированная редакция СНиП 3.05.06-85.

[2] ГОСТ Р 50571.16-2019 «Электроустановки низковольтные. Часть 6. Испытания». Требования к приемо-сдаточным и периодическим испытаниям.

[3] Приказ Минэнерго России от 12.08.2022 № 811. Правила технической эксплуатации электроустановок потребителей электрической энергии.

[4] Приказ Минтруда России от 15.12.2020 № 903н. Правила по охране труда при эксплуатации электроустановок; применяются с учетом действующих изменений.

[5] ГОСТ Р 59792-2021 «Виды испытаний автоматизированных систем». Предварительные, приемочные испытания и опытная эксплуатация АС.

[6] ГОСТ IEC 61439-1-2024 «Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования». Общие требования к НКУ и их проверке.

[7] ГОСТ Р 50571.5.54-2024 «Заземляющие устройства и защитные проводники». Требования к защитным проводникам, заземлению и уравниванию потенциалов.

[8] ГОСТ 32144-2013 «Нормы качества электрической энергии». Показатели качества электрической энергии в системах электроснабжения общего назначения.
