Вступление: двигатель можно включить по-разному, но последствия тоже будут разные

Электродвигатель - один из самых привычных и при этом самых «непростых» потребителей в низковольтной сети. На схеме он часто выглядит скромно: три фазы, автомат, контактор, тепловая защита. Но в момент пуска этот скромный прямоугольник может создать токовый бросок, просадить напряжение, дернуть ременную передачу, ударить по гидравлике или заставить контакторы работать на пределе.

Поэтому вопрос «как запустить двигатель» на практике превращается в инженерную развилку: прямой пуск, схема звезда-треугольник, устройство плавного пуска или частотный преобразователь. Все четыре решения рабочие. Плохим становится не способ, а его применение не по месту: когда ПЧ ставят туда, где достаточно контактора, или наоборот - большой насос пытаются запускать прямым пуском, а потом удивляются, что сеть моргает, автоматика ругается, а механика недовольно хрустит.

В этой статье разберем, чем отличаются основные способы пуска электродвигателей, где они применяются, какие элементы входят в шкаф управления и какие ошибки чаще всего встречаются при проектировании, сборке и эксплуатации.

Что такое пуск электродвигателя

Пуск электродвигателя - это процесс разгона двигателя от неподвижного состояния до рабочей скорости с учетом электрических, механических и технологических ограничений. В идеальном мире двигатель включился бы плавно, сеть не заметила бы нагрузки, насос не дал бы гидроудар, конвейер не уронил бы продукцию, а автоматический выключатель даже не подумал бы сработать. В реальном мире приходится выбирать компромисс.

При пуске асинхронного двигателя важны четыре группы параметров:

• пусковой ток - насколько сильно двигатель нагружает сеть в момент включения;
• пусковой момент - сможет ли двигатель сдвинуть механизм с места;
• время разгона - как быстро двигатель выйдет на рабочую скорость;
• влияние на механику и технологию - будут ли удары, рывки, гидроудары, проскальзывание ремней, растяжение цепей или пересыпание продукта.

Чем больше мощность двигателя и чем «тяжелее» механизм на валу, тем внимательнее нужно относиться к способу пуска. Для небольшого вентилятора прямой пуск может быть абсолютно нормальным решением. Для насоса с длинной магистралью, дробилки, шнека, центрифуги или конвейера такой же подход может оказаться слишком грубым.

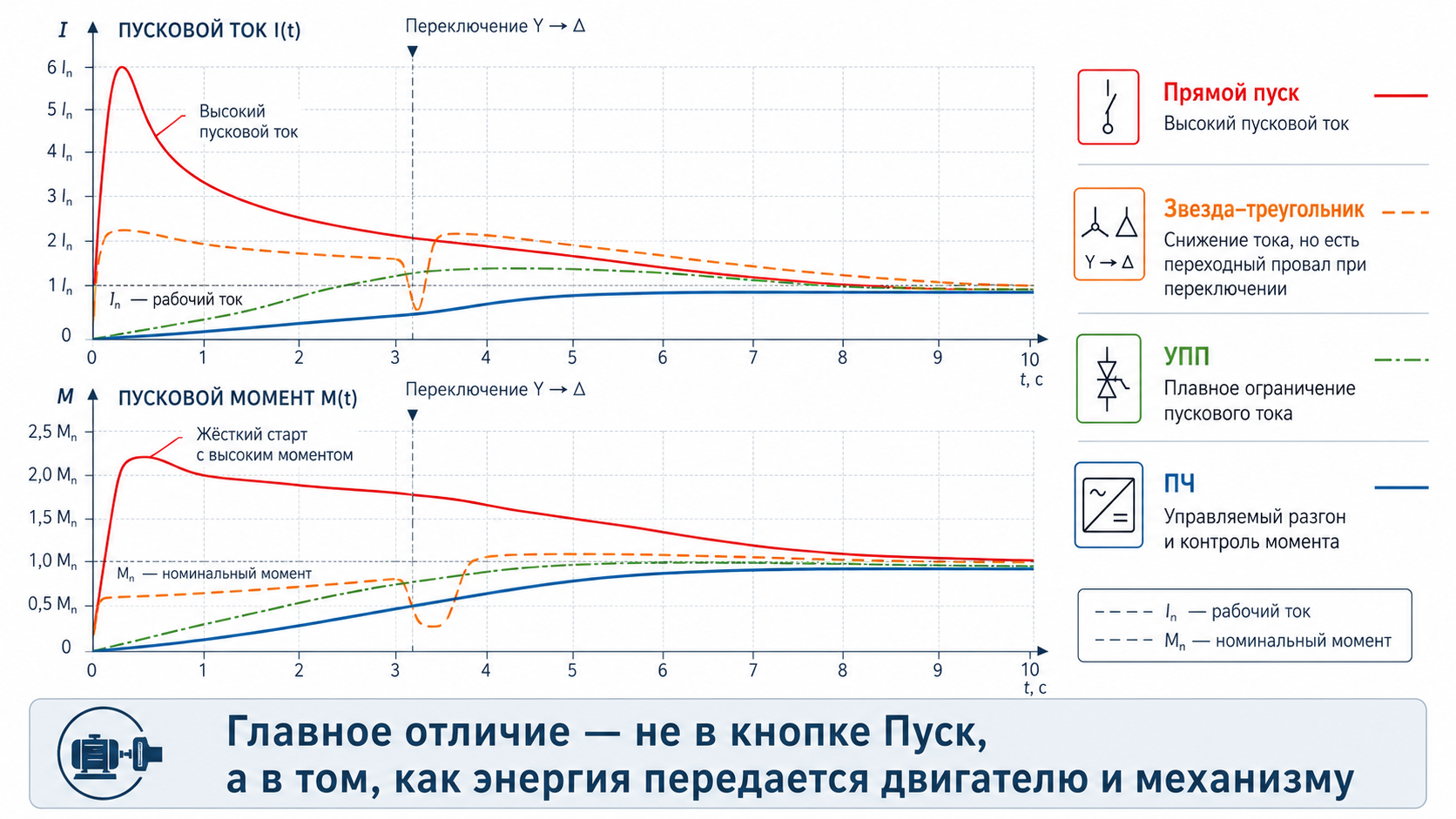

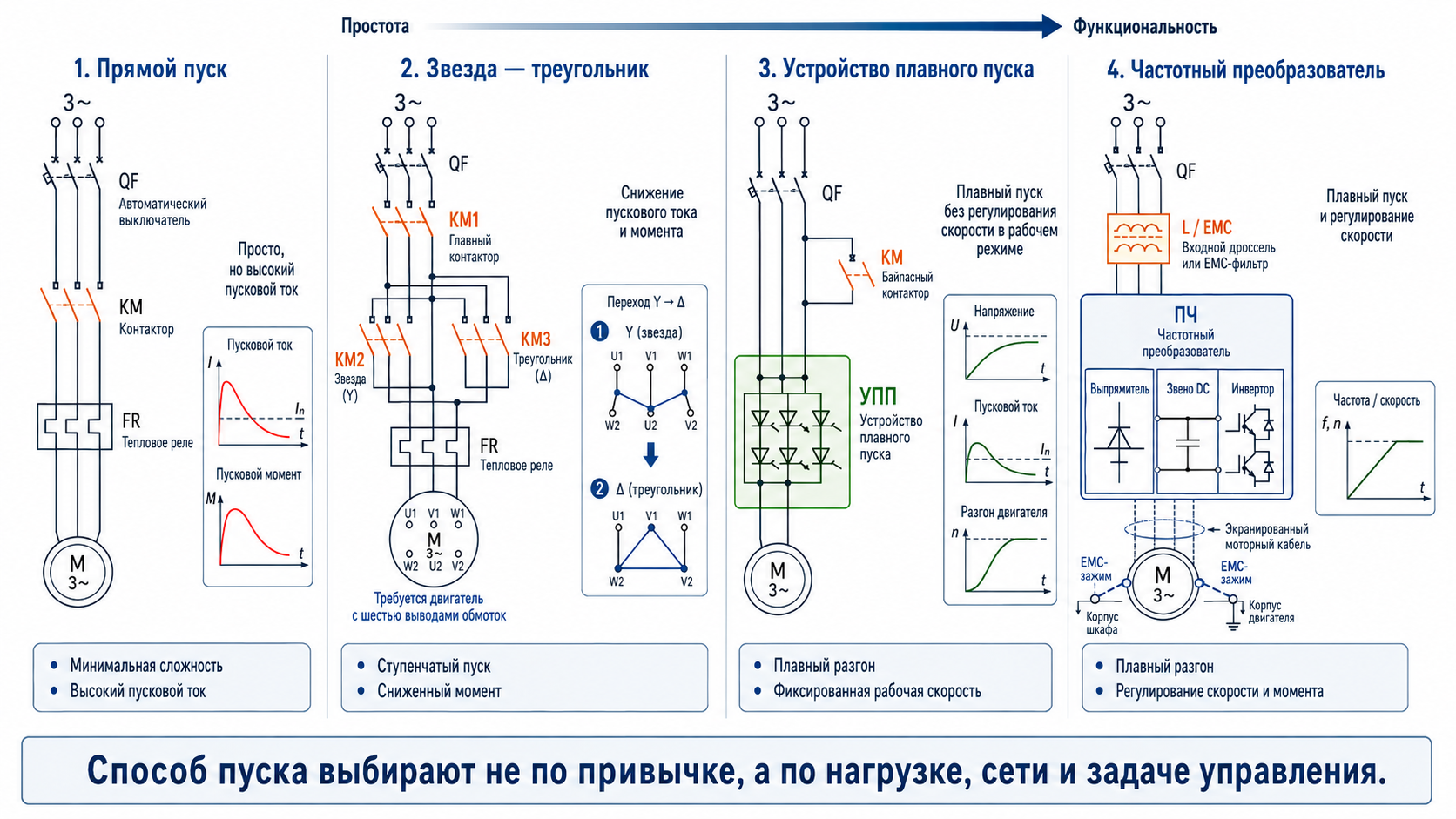

Краткое сравнение способов пуска

Прямой пуск электродвигателя

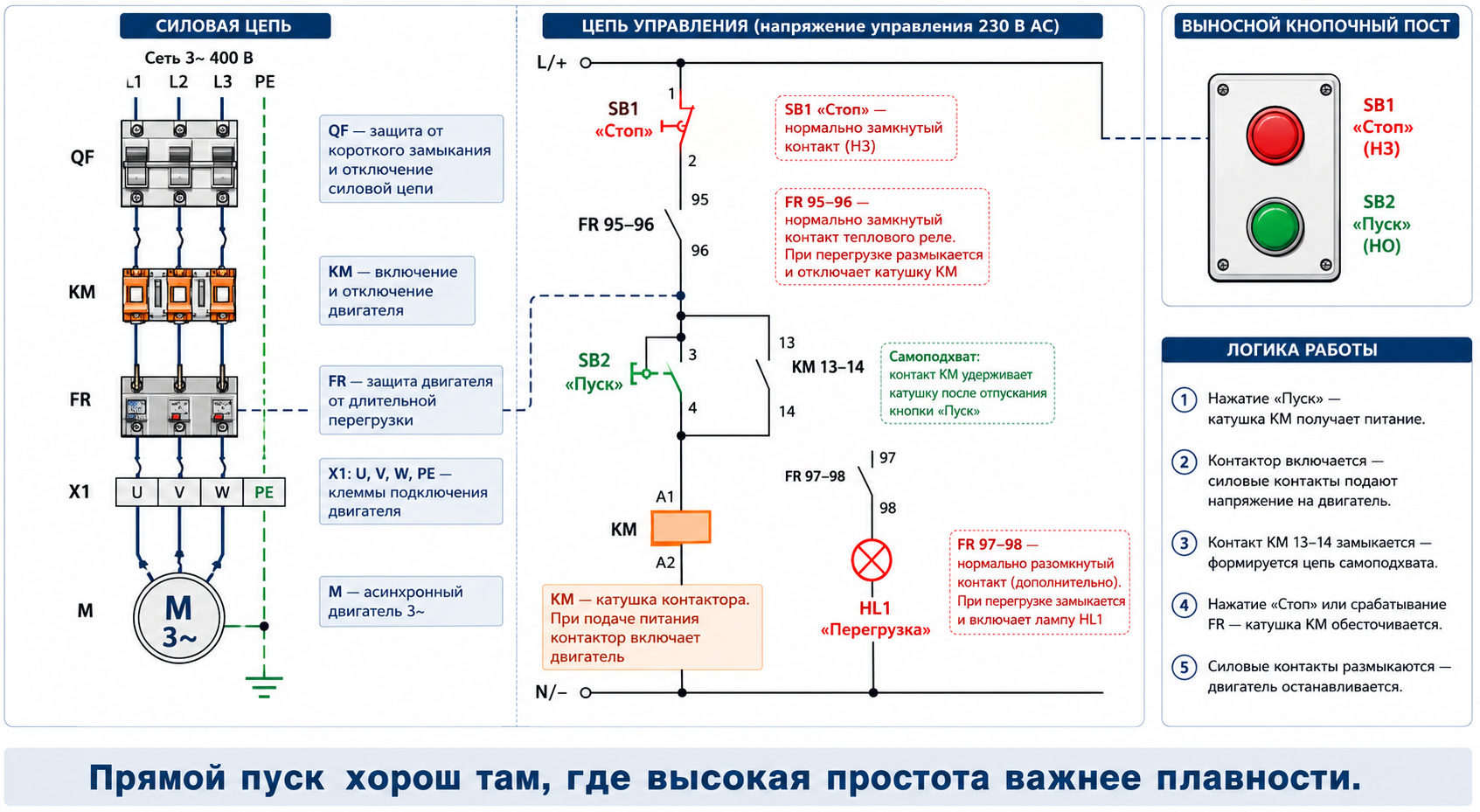

Как работает прямой пуск

Прямой пуск, или DOL/Direct-on-Line, - самый простой способ запуска: двигатель через автоматический выключатель, контактор и защиту подключается напрямую к сети. На клеммы двигателя сразу подается полное линейное напряжение. Двигатель берет большой пусковой ток, развивает высокий пусковой момент и разгоняет механизм до номинальной скорости.

В базовом шкафу управления прямым пуском обычно присутствуют:

• вводной или групповой автоматический выключатель;
• контактор соответствующей категории применения;
• тепловое реле или автомат защиты двигателя;
• цепь управления 24 В DC, 220 В AC или другое принятое напряжение;
• кнопки «Пуск» и «Стоп», переключатель «Местный/Дистанционный», индикация;
• клеммы для сигналов в АСУ ТП: работа, авария, готовность, команда пуска, блокировки.

Преимущество прямого пуска - простота. Чем меньше элементов, тем меньше мест, где можно ошибиться при сборке и настройке. Но простота не отменяет расчет. Если двигатель мощный, сеть слабая, механизм тяжелый или пусков много, прямой пуск быстро показывает характер: он честный, резкий и не всегда деликатный.

Когда прямой пуск подходит

• двигатель небольшой мощности, а сеть имеет достаточный запас по просадке напряжения;
• механизм не боится резкого пуска;
• пусков немного, нет частого реверса и частых циклов включения;
• не требуется регулирование скорости;
• задача - просто надежно включать и отключать двигатель.

Когда прямой пуск лучше не применять без проверки

• двигатель большой мощности для данной сети;
• питание идет от дизель-генератора или трансформатора с ограниченным запасом;
• на объекте уже есть жалобы на просадки напряжения;
• механизм имеет высокий момент сопротивления на старте;
• насос работает на длинную трубу и есть риск гидроудара;
• конвейер переносит хрупкий или сыпучий материал, который нежелательно дергать.

Пуск звезда-треугольник

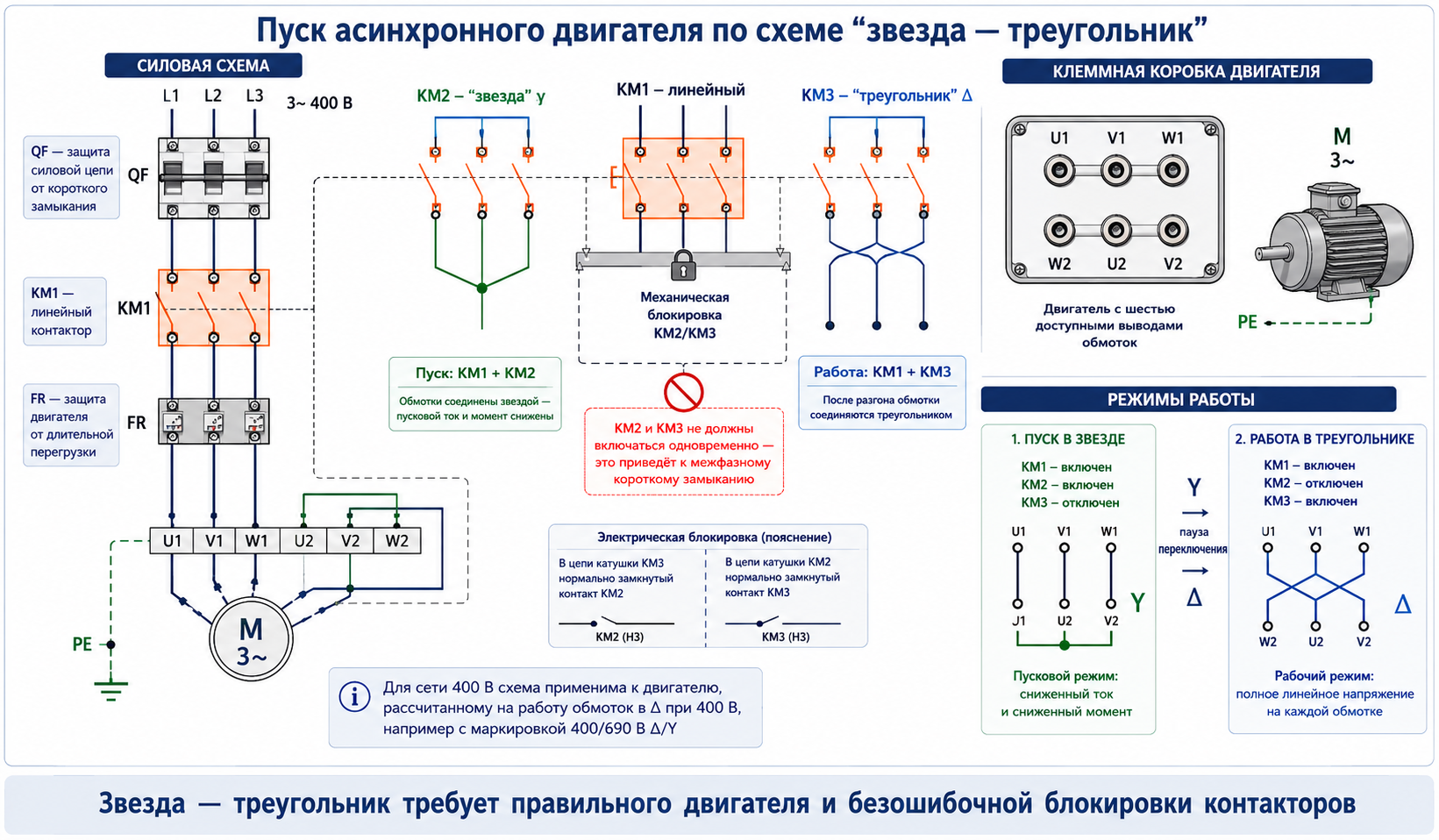

Принцип работы

Схема звезда-треугольник снижает напряжение на каждой обмотке двигателя во время старта. Сначала обмотки соединяются «звездой», двигатель разгоняется с пониженным моментом, затем автоматика переключает соединение в «треугольник» для нормальной работы. В классической схеме используются три контактора: линейный, контактор звезды и контактор треугольника, а также реле времени и электрические/механические блокировки.

Идея красивая и старая, как хороший щитовой монтаж: меньше пусковой ток, меньше удар по сети, цена ниже УПП и ПЧ. Но есть важное условие: двигатель должен быть рассчитан на работу в треугольнике при напряжении данной сети и иметь доступные шесть выводов обмоток. Если на шильдике двигателя указано только одно неподходящее соединение, схема звезда-треугольник не становится применимой от одного желания проектировщика.

При пуске звездой напряжение на обмотке ниже, поэтому пусковой момент также уменьшается. Упрощенно можно считать, что пусковой момент в звезде составляет примерно треть от момента при прямом пуске в треугольнике. Это хорошо для снижения ударов, но плохо для тяжелых механизмов: если момент сопротивления высокий, двигатель может просто не выйти на нужную скорость до переключения.

Где схема звезда-треугольник уместна

• вентиляторы и насосы с легким стартом;
• приводы, где момент сопротивления на старте невысокий;
• объекты, где нужна недорогая альтернатива прямому пуску;
• системы без требований к регулированию скорости;
• случаи, когда двигатель, кабель и клеммная коробка изначально рассчитаны на шесть выводов.

Слабые места схемы

• переходный бросок тока и момента при переключении со звезды на треугольник;
• риск одновременного включения контакторов звезды и треугольника при ошибках блокировки;
• некорректное время переключения: слишком рано - двигатель не разогнался, слишком поздно - долго работает с пониженным моментом;
• ошибки в разводке шести выводов двигателя;
• неподходящий двигатель по шильдику.

Устройство плавного пуска (УПП)

Что делает УПП

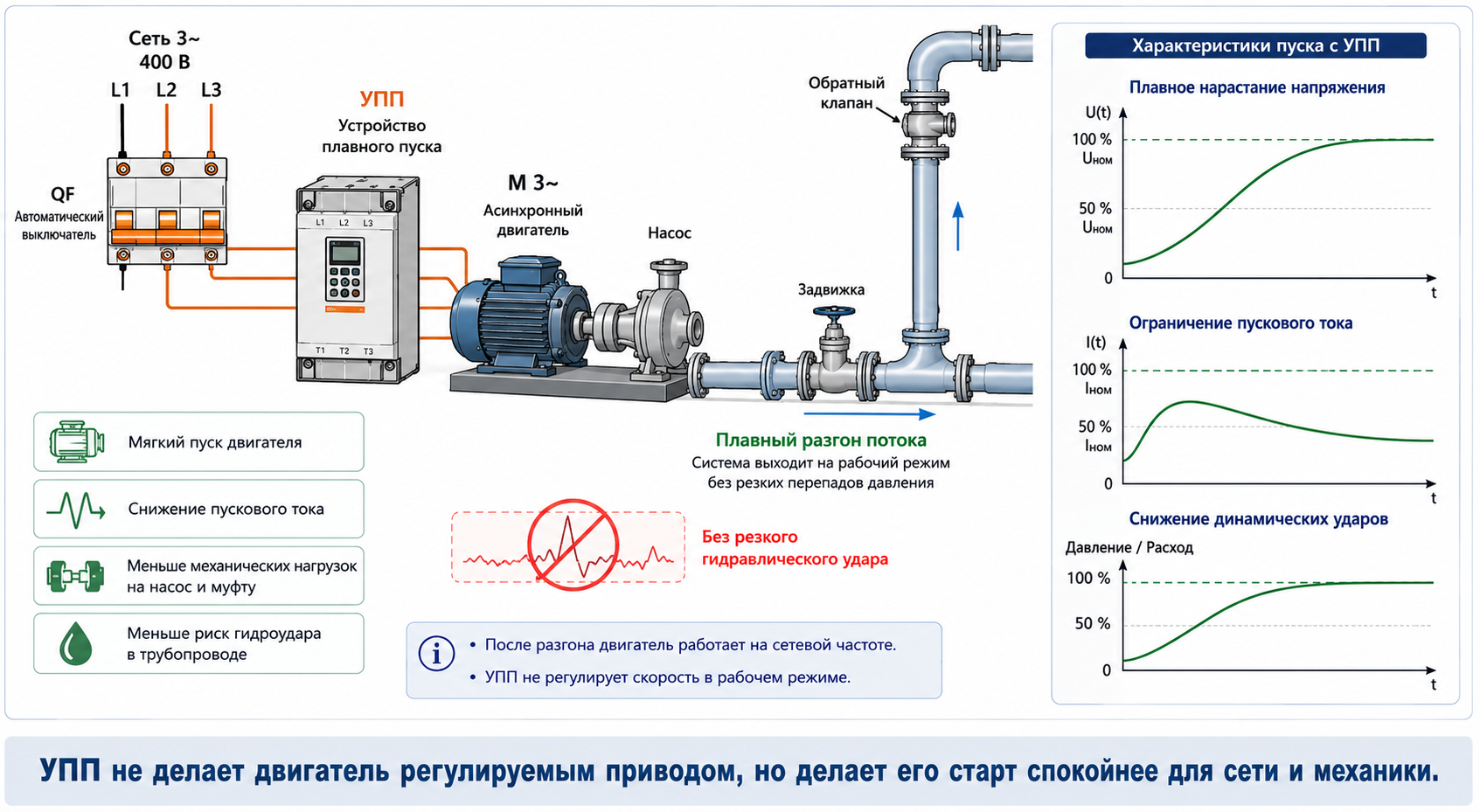

Устройство плавного пуска управляет напряжением, подаваемым на двигатель во время разгона. Обычно это выполняется с помощью силовых полупроводниковых элементов. Вместо резкого подключения к сети УПП постепенно повышает напряжение, благодаря чему двигатель стартует мягче, а механика получает меньше ударных нагрузок.

В отличие от частотного преобразователя, УПП не предназначено для полноценного регулирования скорости в рабочем режиме. Его главная задача - аккуратно пустить двигатель, иногда аккуратно остановить его и при необходимости обеспечить дополнительные защиты. Если требуется поддерживать давление, расход, скорость ленты или производительность дозатора, одного УПП обычно мало: здесь уже начинается территория частотного преобразователя.

Что входит в шкаф с УПП

• автоматический выключатель или предохранители по требованиям производителя и проекта;
• устройство плавного пуска нужной мощности и режима работы;
• линейный и/или байпасный контактор, если это предусмотрено схемой;
• цепи управления, команды «Пуск/Стоп», «Разрешение», «Сброс аварии»;
• сигналы состояния: готовность, работа, авария, режим байпаса;
• защита двигателя и датчики: термоконтакты, PTC/PT100, контроль фаз, сухой ход для насосов при необходимости;
• вентиляция шкафа, тепловой расчет, место для обслуживания и параметрирования.

Где УПП особенно полезно

• насосы - снижение гидроударов при пуске и останове;
• вентиляторы - плавный разгон крыльчатки, снижение механических нагрузок;
• конвейеры - более мягкий старт ленты и редуктора;
• компрессоры - снижение ударных нагрузок при запуске;
• объекты со слабой сетью, где прямой пуск дает заметную просадку напряжения.

Частотный преобразователь (ПЧ)

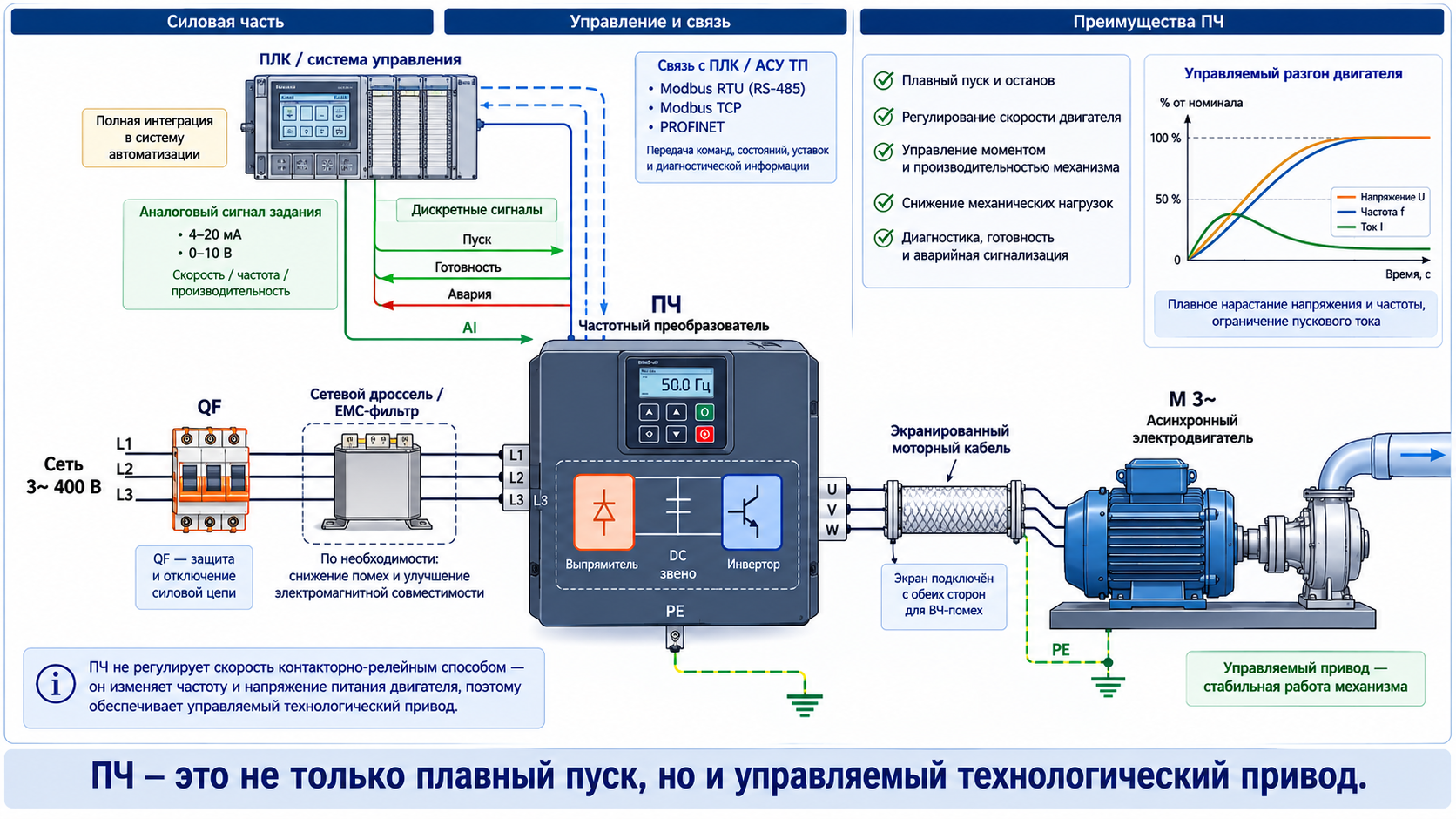

Как работает ПЧ

Частотный преобразователь управляет двигателем не только в момент пуска. Он формирует напряжение и частоту для двигателя, поэтому может плавно разгонять, тормозить, менять скорость, поддерживать давление, расход, температуру, уровень или другую технологическую величину через ПИД-регулятор. В шкафу управления ПЧ - это уже не просто «пускатель подороже», а элемент автоматизации.

Типовой частотный привод содержит выпрямитель, звено постоянного тока и инвертор. В простом языке: он берет сетевое питание и собирает для двигателя управляемое питание с нужной частотой и напряжением. Именно поэтому ПЧ позволяет менять скорость вращения двигателя, а не просто сделать старт плавнее.

Преимущества ПЧ

• плавный пуск и останов без грубых рывков;
• регулирование скорости и момента;
• энергосбережение на насосах и вентиляторах при работе с переменной производительностью;
• встроенные функции защиты, диагностики и аварийного журнала;
• интеграция с ПЛК, HMI и SCADA;
• возможность поддерживать давление, расход, температуру, уровень или скорость процесса.

Ограничения ПЧ, о которых нельзя забывать

• нужен тепловой расчет шкафа: ПЧ выделяет тепло;
• требуются правильные кабели, экранирование и заземление для ЭМС;
• при длинном моторном кабеле могут понадобиться выходные дроссели или фильтры;
• параметры двигателя и защиты нужно настраивать, а не оставлять «как с завода»;
• не всякий двигатель подходит для длительной работы на пониженной частоте без внешнего охлаждения;
• при задачах безопасности нельзя полагаться только на программную команду остановки - нужны аппаратные решения по категории риска.

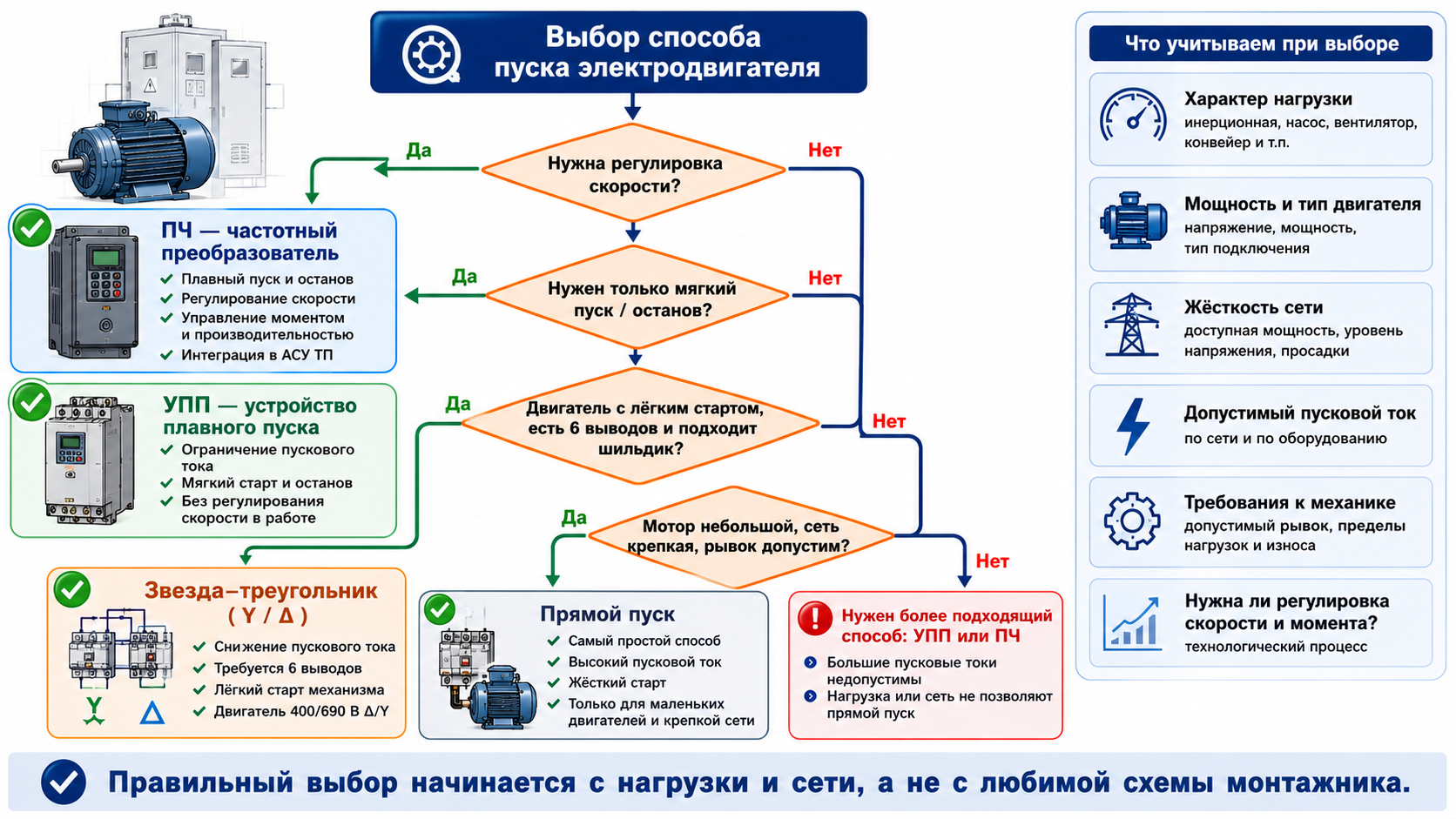

Как выбрать способ пуска: инженерная логика без гадания

Выбор способа пуска начинается не с цены аппарата, а с задачи. Правильный вопрос звучит так: какой двигатель, какая сеть, какая нагрузка и что будет считаться нормальной работой? Если ответов нет, расчет превращается в подбор по фотографии, а это не инженерия, а лотерея с DIN-рейкой.

Примеры применения в реальных шкафах управления

Насосная станция

Для небольшого дренажного насоса часто достаточно прямого пуска: автомат защиты двигателя, контактор, реле контроля уровня, сигнал аварии. Для насосов большей мощности или систем с длинным трубопроводом разумнее рассмотреть УПП, чтобы снизить гидроудар. Если нужно поддерживать давление в сети водоснабжения, работать по датчику 4-20 мА и менять производительность, лучше применять ПЧ.

Вентиляция

Вентиляторы обычно имеют нагрузку, подходящую для плавного разгона. Прямой пуск допустим на небольших мощностях. Звезда-треугольник может применяться для снижения пускового тока. УПП помогает убрать рывок на ременной передаче. ПЧ дает максимальную гибкость: регулирование производительности, работа по датчику давления, CO2, температуры или сигналу от BMS/SCADA.

Конвейер

Для простого конвейера прямой пуск может быть нормальным, если механика выдерживает рывок. Если на ленте продукт, который нельзя резко сдвигать, лучше УПП или ПЧ. Если требуется регулирование скорости линии, синхронизация с другим оборудованием или плавная подача материала - нужен ПЧ.

Дробилка, мельница, шнек, мешалка

Здесь нельзя смотреть только на мощность двигателя. Важен момент сопротивления при старте. Схема звезда-треугольник может не подойти, если двигатель не сможет разогнаться в звезде. УПП не всегда решает задачу тяжелого пуска, если не хватает момента. ПЧ с правильным выбором перегрузочной способности и алгоритма управления часто оказывается более грамотным решением, но требует детального подбора.

Теоретическая основа: что лежит за выбором способа пуска

Пуск двигателя связан с переходным электромеханическим процессом. Пока ротор неподвижен или вращается медленно, скольжение велико, ток статора повышен, а момент зависит от напряжения, параметров двигателя и нагрузки. Поэтому разные способы пуска фактически управляют тем, как быстро и с какими ограничениями двигатель получает энергию.

Для проектных решений важно опираться не на «так всегда делали», а на нормативные и технические источники. Ниже - база, которую целесообразно учитывать при подготовке проекта шкафа управления.

Пометка: перед проектированием шкафа управления нужно сверить актуальные редакции ПУЭ, ГОСТ IEC/ГОСТ Р, СП, требования заказчика, технические условия сетевой организации и инструкции производителей оборудования.

Практический блок: что учесть при проектировании и сборке шкафа

1. Защита двигателя - не декоративный элемент

Двигатель должен быть защищен от короткого замыкания, перегрузки, перекоса/пропадания фаз, недопустимого нагрева и аварий технологического процесса. Состав защиты зависит от мощности, схемы пуска, условий эксплуатации и требований проекта. В простом варианте это автомат защиты двигателя и тепловое реле; в более сложных системах - электронная защита, датчики температуры обмоток, контроль изоляции, контроль сухого хода, вибрации, давления или расхода.

Особенно важно не путать назначение аппаратов: автоматический выключатель защищает линию и оборудование от токов КЗ и перегрузок в своем диапазоне, тепловая защита двигателя учитывает нагрев двигателя, ПЧ или УПП имеют собственные функции защиты, но не всегда заменяют внешние аппараты, предусмотренные проектом и инструкцией производителя.

2. Контакторы должны соответствовать режиму работы

Контактор подбирают не только по току в амперах. Важны категория применения, напряжение катушки, коммутационная способность, электрический и механический ресурс, количество пусков в час, наличие реверса и условия охлаждения. Контактор, который «по току вроде проходит», может быстро устать в режиме частых пусков. А уставший контактор в шкафу - это не философия, а запах нагретого пластика и звонок от заказчика.

3. Для звезда-треугольник нужны блокировки

Контакторы звезды и треугольника должны иметь электрическую и желательно механическую блокировку. Одновременное включение этих контакторов приводит к аварии. Кроме того, важно правильно настроить паузу переключения: переход должен быть достаточно быстрым, но без перекрытия. В цепях управления нужно предусмотреть надежную логику, исключающую ошибочные состояния.

4. Для УПП важны настройки и байпас

УПП нужно настраивать под механизм: стартовое напряжение, время разгона, ограничение тока, режим остановки. Для насосов часто важна плавная остановка, чтобы снизить гидроудар. Для вентиляторов - корректный разгон без затяжного перегрева. Байпасный контактор, если он предусмотрен, снижает тепловыделение на УПП после разгона двигателя.

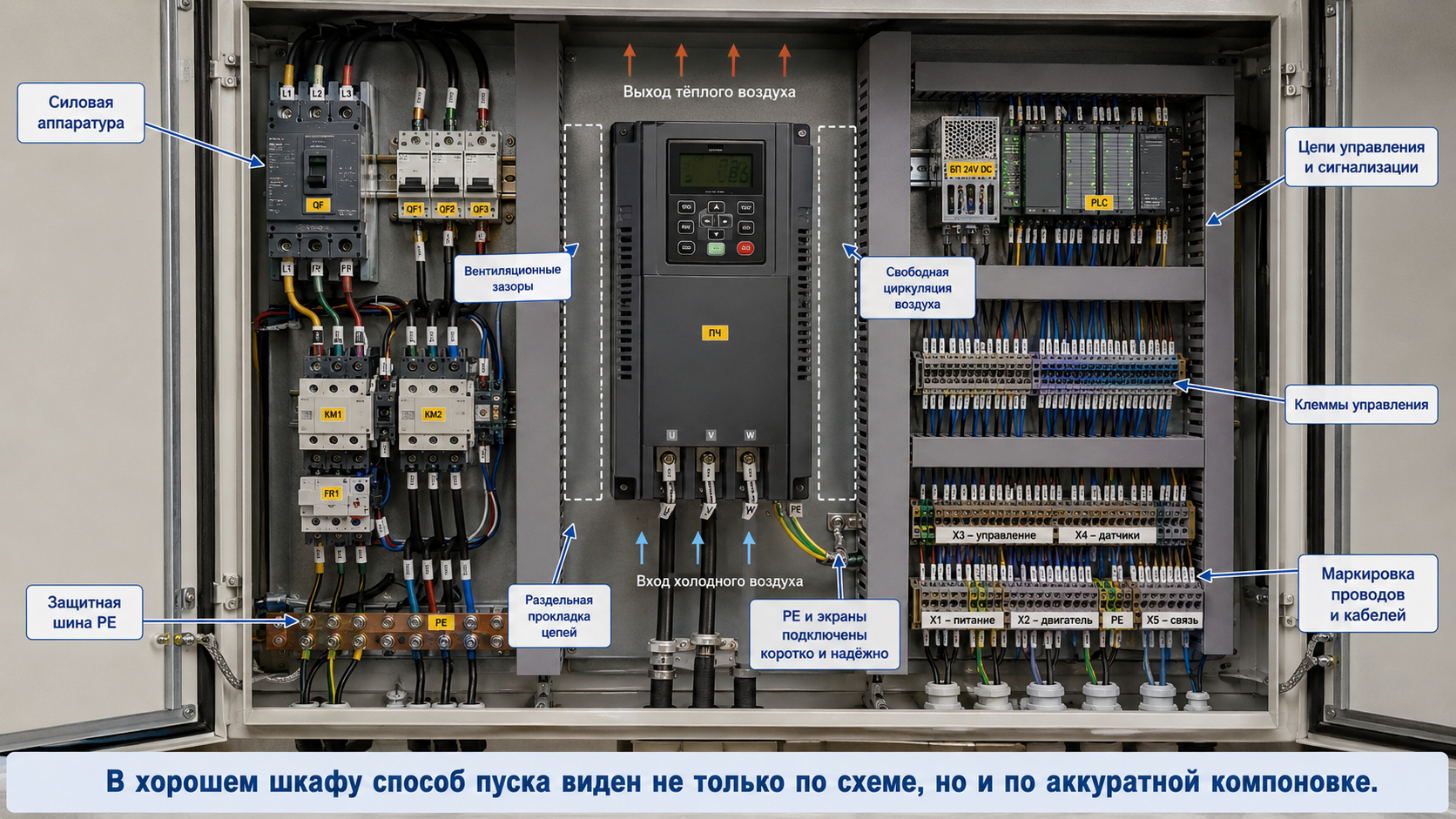

5. Для ПЧ важны ЭМС, охлаждение и кабельная дисциплина

Частотный преобразователь требует аккуратной компоновки шкафа. Силовые кабели, моторный кабель, кабели датчиков и цепи управления нельзя бездумно укладывать в один жгут. Экранирование моторного кабеля, правильное подключение PE, заземление экранов, дроссели, фильтры и расстояния до чувствительных цепей - это не украшение проекта, а защита от помех, ложных аварий и странных проблем, которые потом ищут неделями.

Типичные ошибки при выборе и сборке схем пуска

Советы профессионалов

• Начинайте с механизма. Один и тот же двигатель на вентиляторе, шнеке и дробилке - это три разные задачи пуска.
• Проверяйте питающую сеть. Если пуск двигателя просаживает напряжение, страдать будет не только этот двигатель, но и соседнее оборудование.
• Не экономьте на клеммах, маркировке и компоновке. Пусковая схема должна быть понятна тому, кто откроет шкаф через три года после монтажа.
• Для ПЧ заранее продумывайте интерфейс с автоматикой: дискретные сигналы, аналоговое задание, связь, аварии, местный/дистанционный режим.
• Для насосов рассматривайте не только пуск, но и останов. Гидроудар часто появляется именно на останове.
• Для частых пусков проверяйте допустимое количество операций и тепловой режим оборудования.
• Не превращайте ПЧ в дорогую кнопку «Пуск». Если скорость всегда 50 Гц и регулирование не нужно, возможно, достаточно УПП или контакторной схемы.
• Не превращайте контакторную схему в замену ПЧ, если технологически нужно регулировать процесс. У контактора нет ПИД-регулятора, как бы он ни старался.

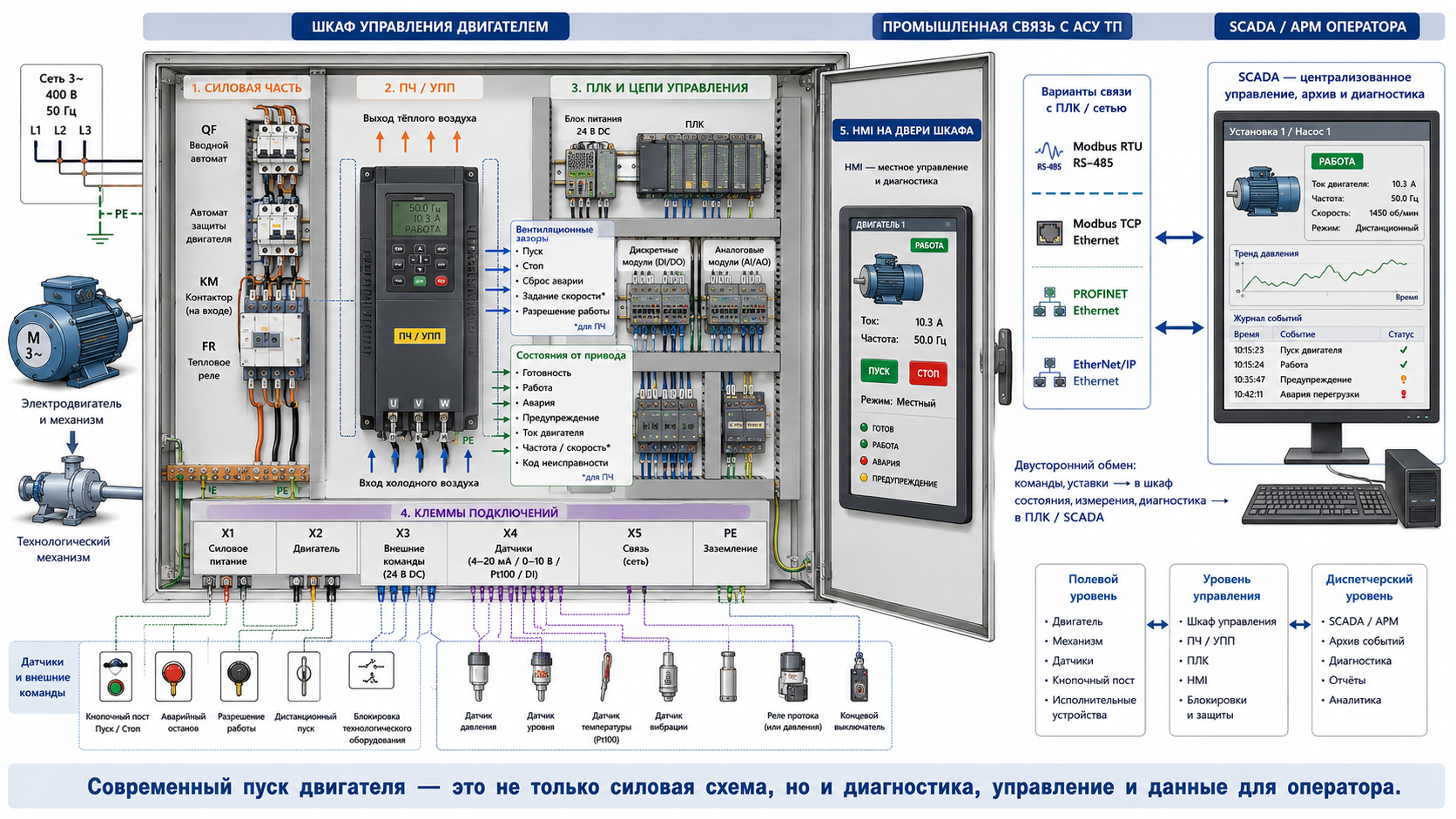

Как это связано со шкафами управления и АСУ ТП

Для сайта инженерной компании тема пуска электродвигателя важна не только как теория. На практике она напрямую связана с изготовлением шкафов управления, станций управления насосами, шкафов вентиляции, конвейерных систем, дозирующих линий, шкафов с ПЧ и интеграцией оборудования в АСУ ТП.

Компания может выполнить:

• подбор способа пуска под двигатель, нагрузку и сеть;
• разработку принципиальной схемы и схемы внешних подключений;
• сборку шкафа прямого пуска, звезда-треугольник, УПП или ПЧ;
• компоновку силовой части, цепей управления, клемм и интерфейсов связи;
• подключение датчиков, кнопочных постов, HMI, ПЛК и SCADA;
• параметрирование ПЧ/УПП, проверку защит, ПНР и обучение персонала;
• модернизацию старых шкафов управления двигателями.

FAQ: короткие ответы на частые вопросы

Что лучше: УПП или ПЧ?

Если нужна только плавность пуска и останова - часто достаточно УПП. Если нужно регулировать скорость, давление, расход или производительность - нужен ПЧ.

Можно ли заменить звезда-треугольник на УПП?

Во многих случаях да, но нужно проверить мощность двигателя, режим работы, схему защиты, место в шкафу, тепловой режим и требования к управлению.

Почему двигатель выбивает автомат при пуске?

Возможны высокий пусковой ток, неправильный номинал или характеристика защиты, заклинивание механизма, низкое напряжение, повреждение двигателя, ошибки схемы или неверные настройки ПЧ/УПП.

ПЧ всегда экономит электроэнергию?

Нет. На насосах и вентиляторах с регулированием расхода экономия часто существенная. На механизмах с постоянной скоростью и постоянным моментом эффект может быть небольшим или отсутствовать.

Нужен ли тепловой расчет шкафа с ПЧ?

Да. Частотный преобразователь выделяет тепло, а перегрев электроники быстро превращает «умный шкаф» в источник регулярных аварий.

Можно ли ставить ПЧ далеко от двигателя?

Можно, но длинный моторный кабель требует проверки рекомендаций производителя, учета ЭМС, выходных дросселей/фильтров и допустимой длины кабеля.

Заключение: хороший пуск - это когда двигатель работает, а объект не замечает проблем

Прямой пуск, звезда-треугольник, УПП и ПЧ - это не конкуренты из одной ценовой таблицы, а разные инженерные инструменты. Прямой пуск хорош простотой. Звезда-треугольник помогает снизить пусковой ток на подходящих двигателях и легких нагрузках. УПП делает старт и останов мягче. ПЧ дает управляемый электропривод, регулирование скорости, диагностику и интеграцию в автоматизацию.

Правильный выбор зависит от двигателя, сети, механизма, режима работы и требований к процессу. Поэтому перед заказом шкафа управления лучше подготовить исходные данные: мощность двигателя, шильдик, тип нагрузки, количество пусков, требования к регулированию, условия эксплуатации и сигналы для АСУ ТП.
