КРАТКИЙ ВЫВОД

В силовых электроустановках основную работу выполняют медь и алюминий. Медь выигрывает по электропроводности, компактности и удобству контактных соединений; алюминий — по массе и стоимости при больших сечениях. Сталь нужна прежде всего там, где важна механическая прочность, а специальные сплавы и покрытия решают задачи контактов, нагрева, измерения и защиты от коррозии. Выбор материала нельзя сводить к цене за килограмм: считать нужно всю систему — проводник, соединение, нагрев, монтаж, обслуживание и срок службы.

Введение: проводник — это не просто кусок металла

Когда в проекте выбирают кабель, шину, гибкую перемычку или материал контактной группы, спор часто быстро сводится к привычной паре: «медь или алюминий». Вопрос правильный, но слишком узкий. В реальной электроустановке проводник работает не сам по себе: он нагревается, расширяется, окисляется, испытывает усилия короткого замыкания, соединяется с клеммами и аппаратами, а иногда ещё и живёт в пыли, сырости или химически активной среде.

Поэтому материал проводника оценивают не только по удельному сопротивлению. Важны плотность, механическая прочность, температурный коэффициент сопротивления, теплопроводность, коррозионная стойкость, поведение в контактных соединениях, технологичность обработки и, конечно, стоимость жизненного цикла. Дешёвый металл с плохим соединением способен оказаться самым дорогим элементом щита — особенно после первого перегрева.

Ниже разберём, какие проводниковые материалы применяются в кабелях, распределительных устройствах, электрических машинах, аппаратах и цепях заземления, чем они отличаются и где их применение действительно оправдано.

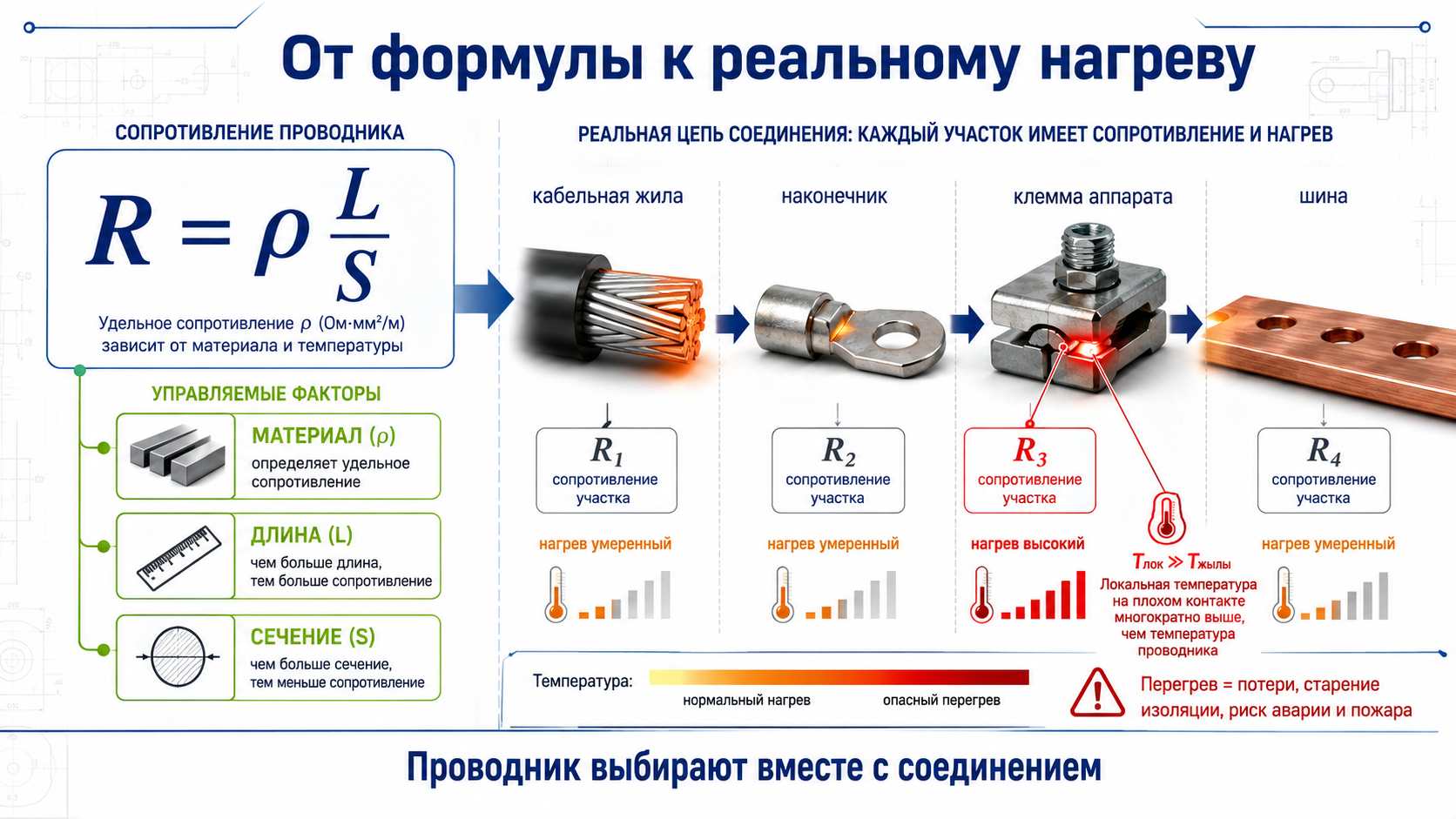

1. Что называют проводниковым материалом

Проводниковый материал — это материал, в котором электрические заряды могут перемещаться под действием электрического поля. В металлах перенос заряда обеспечивают свободные электроны. В электролитах ток связан с движением ионов, а в ионизированных газах — с движением электронов и ионов. Однако в силовых электроустановках подавляющее большинство токоведущих частей выполняют из металлов и металлических сплавов.

Сопротивление однородного проводника в первом приближении определяют по зависимости: R = ρ × L / S, где ρ — удельное электрическое сопротивление материала, L — длина проводника, S — площадь поперечного сечения. Формула выглядит безобидно, но именно она объясняет, почему алюминиевую жилу при сопоставимом сопротивлении приходится выбирать большего сечения, чем медную.

ВАЖНО

Номинальное сечение жилы — стандартизованная величина, а не результат измерения штангенциркулем. ГОСТ 22483-2021 и IEC 60228:2023 задают классы конструкции жил, диапазоны номинальных сечений и требования к электрическому сопротивлению при 20 °C. Поэтому качество кабельной жилы оценивают не только по геометрии, но и по фактическому сопротивлению.

2. Какие свойства определяют пригодность проводника

2.1. Удельное электрическое сопротивление

Чем меньше удельное сопротивление, тем ниже потери мощности и падение напряжения при одинаковых длине и сечении. Для чистой отожжённой меди при 20 °C используют ориентир около 0,0172 Ом·мм²/м, для электротехнического алюминия — около 0,0282 Ом·мм²/м. Отношение составляет примерно 1,6–1,65. Отсюда появляется известное инженерное правило: для близкого сопротивления алюминиевому проводнику обычно требуется сечение примерно в 1,6 раза больше медного. Это только предварительная оценка, а не готовая замена одного типоразмера другим.

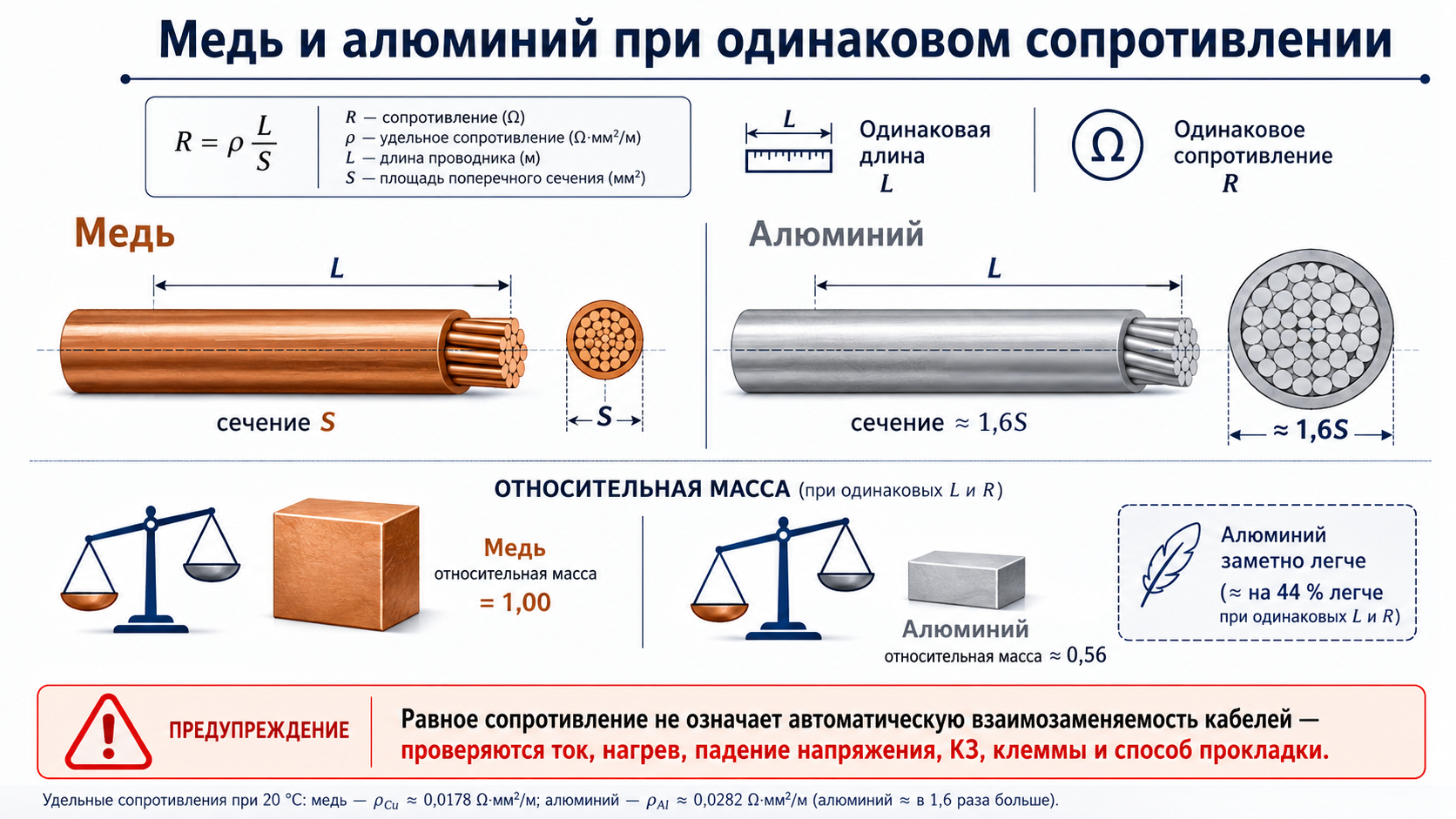

2.2. Плотность и масса

Плотность меди около 8,9 г/см³, алюминия — около 2,7 г/см³. Даже после увеличения сечения алюминиевый проводник при сопоставимом сопротивлении получается заметно легче. Это особенно важно для воздушных линий, протяжённых кабельных трасс, шинопроводов большой мощности и оборудования, где масса влияет на опоры, транспортировку и монтаж.

2.3. Температурное поведение

С ростом температуры сопротивление большинства металлических проводников увеличивается. Одновременно изменяются механические свойства, развивается тепловое расширение, а в контактных соединениях могут проявляться ползучесть и ослабление давления. Хороший проект учитывает не только допустимый ток жилы, но и тепловой режим клемм, шин, наконечников и аппаратов.

2.4. Механическая прочность и пластичность

Проводник должен пережить изготовление, протяжку, изгибы, вибрацию, электродинамические усилия при коротком замыкании и обслуживание. Чистый металл с отличной проводимостью не всегда оптимален: иногда небольшая потеря проводимости оправдана существенным ростом прочности, упругости или износостойкости. Поэтому контактные пружины, зажимы и токоведущие детали часто выполняют не из чистой меди, а из бронзы, латуни или специальных композиций.

2.5. Коррозия и состояние поверхности

Контакт проводит ток через реальную, а не идеальную поверхность. Оксидные плёнки, загрязнение, влага, химически активная атмосфера и сочетание разных металлов увеличивают переходное сопротивление. Для одних материалов поверхностная плёнка относительно стабильна, для других — становится серьёзной проблемой. Особенно требовательны алюминиевые соединения: оксид алюминия обладает высокой электрической прочностью и должен учитываться технологией соединения.

3. Сравнение основных проводниковых материалов

В таблице приведены ориентировочные свойства материалов при температуре около 20 °C. Фактические значения зависят от чистоты, марки, состояния, термообработки и состава сплава, поэтому для расчёта оборудования используют данные стандартов и изготовителя конкретного изделия.

Материал	Удельное сопротивление, Ом·мм²/м	Плотность, г/см³	Практическая характеристика
Серебро	≈ 0,0159	≈ 10,5	Лучшая проводимость; применяется главным образом в контактах и покрытиях из-за стоимости.
Медь	≈ 0,0172	≈ 8,9	Высокая проводимость, пластичность и теплопроводность; базовый материал кабелей, шин и обмоток.
Алюминий	≈ 0,0282	≈ 2,7	Лёгкий и экономичный; требует большего сечения и правильной технологии соединений.
Латунь / бронза	обычно выше меди в 1,5–4 раза	≈ 7,5–8,9	Меньшая проводимость, но лучшие прочность, упругость, износо- и коррозионная стойкость.
Углеродистая сталь	примерно 0,10–0,20	≈ 7,8	Проводимость значительно ниже; ценится за механическую прочность и магнитные свойства.
Нихром / фехраль	примерно 1,0–1,4	≈ 7,1–8,4	Высокое сопротивление и жаростойкость; материал нагревательных элементов.

4. Медь: универсальный материал силовой электротехники

Электротехническая медь сочетает высокую электропроводность, хорошую теплопроводность, пластичность и технологичность. Из неё изготавливают токопроводящие жилы кабелей, медные шины НКУ, обмоточные провода, гибкие перемычки, коллекторные элементы, контактные детали и экраны. Высокая проводимость позволяет получать компактные токоведущие части и уменьшать потери.

4.1. Где медь особенно удобна

внутренняя разводка шкафов автоматики и распределительных щитов, где важны компактность и удобство монтажа;
гибкие кабели и подвижные соединения — многопроволочные медные жилы лучше переносят изгибы;
обмотки двигателей, трансформаторов, дросселей и электромагнитов;
медные шины и гибкие шинные перемычки в НКУ;
цепи КИПиА, управления и связи, где используются малые сечения и большое число соединений;
заземляющие и уравнивающие проводники при соответствующем проектном решении.

4.2. Ограничения меди

Главные ограничения — стоимость и масса. На больших токах и протяжённых трассах эти факторы становятся заметными. Кроме того, медь не следует считать «неуязвимой»: загрязнённая поверхность, недостаточное давление контакта, неправильно выбранный наконечник или перегрев способны испортить и самое качественное соединение.

Для многопроволочных жил важна правильная оконцовка. Под винтовой зажим обычно применяют втулочные наконечники, если это предусмотрено конструкцией клеммы. Лужение концов припоем под силовой винтовой зажим нежелательно: припой под длительным давлением может деформироваться, контакт ослабевает, а дальше начинается знакомая цепочка «сопротивление — нагрев — ещё большее сопротивление».

5. Алюминий: лёгкий проводник для больших сечений

Алюминий уступает меди по электропроводности, но значительно легче и обычно дешевле. Благодаря этому он широко применяется в воздушных линиях, силовых кабелях больших сечений, шинопроводах и распределительных устройствах. Современные стандарты предусматривают не только чистый алюминий, но и алюминиевые сплавы, позволяющие улучшить механические свойства.

5.1. Сильные стороны алюминия

малая масса при большой передаваемой мощности;
экономическая эффективность на крупных сечениях и протяжённых трассах;
удобство применения в воздушных линиях и крупных токопроводах;
возможность изготовления профилей и шин сложной формы;
естественная защитная оксидная плёнка повышает стойкость основного металла к дальнейшему окислению.

5.2. Почему алюминиевые соединения требуют дисциплины

Оксидная плёнка алюминия защищает металл от коррозии, но плохо проводит ток. Дополнительно алюминий имеет больший коэффициент теплового расширения и более выраженную склонность к ползучести под длительным механическим давлением. Поэтому соединение должно быть рассчитано именно на алюминиевую жилу: с подходящей геометрией, материалами, контактной пастой, технологией подготовки и нормированным моментом затяжки.

Универсальное правило простое: если на клемме, наконечнике или соединителе нет явного допуска для алюминия и нужного диапазона сечений, считать его подходящим нельзя. Особенно опасна «адаптация на месте» — подрезание проволок, забивание жилы в клемму, использование случайной шайбы или соединение меди и алюминия без переходного элемента.

ПРАКТИЧЕСКИЙ НЮАНС

Фраза «алюминий нужно постоянно подтягивать» слишком груба. Обслуживание выполняют по регламенту изготовителя оборудования и проектной документации. Неконтролируемая повторная затяжка современного зажима может быть не менее вредна, чем её отсутствие: можно повредить резьбу, деформировать проводник или нарушить контактное покрытие.

6. Сталь и сталеалюминиевые проводники

Сталь проводит ток значительно хуже меди и алюминия, зато обладает высокой механической прочностью. Поэтому в электроэнергетике она часто работает как несущий элемент: например, стальной сердечник сталеалюминиевого провода воспринимает растягивающую нагрузку, а основной ток проходит по алюминиевым проволокам.

Сталь также применяют для элементов заземляющих устройств, металлических конструкций, полос и профилей, когда сечение выбирают с учётом электрической, термической, механической и коррозионной стойкости. Однако использовать сталь как «дешёвую шину» в силовой цепи обычно невыгодно: потери и нагрев будут значительно выше.

6.1. Особенность переменного тока

Ферромагнитные материалы взаимодействуют с переменным магнитным полем. Если одиночный силовой проводник переменного тока проходит через замкнутую стальную деталь, могут возникать вихревые токи и локальный нагрев. Поэтому вводы одножильных кабелей, расположение фаз и конструкция металлических перегородок должны соответствовать проекту и требованиям производителя. Здесь попытка «сделать отверстие покрепче» иногда буквально превращает сталь в нагреватель.

7. Медные сплавы: когда проводимость уступает механике

Латунь, бронза и другие медные сплавы проводят ток хуже чистой меди, зато могут обладать большей прочностью, упругостью, износостойкостью, коррозионной стойкостью и стабильностью размеров. Поэтому их применяют там, где токоведущая деталь одновременно должна работать как пружина, контакт, зажим, втулка или механически нагруженный элемент.

латунь — клеммные детали, винты, зажимы, корпуса контактных элементов;
оловянистые и фосфористые бронзы — пружинные контакты, лепестки, токосъёмные элементы;
бериллиевая бронза — упругие контакты с высокими требованиями к циклической прочности;
медно-никелевые сплавы — сопротивления, термопары и специальные электротехнические изделия.

Выбор сплава — всегда компромисс. Чистая медь лучше проводит ток, но плохо держит пружинное усилие. Бронза проводит хуже, зато контакт не превращается в мягкую пластинку после нескольких циклов. В аппаратостроении это часто важнее нескольких дополнительных миллиомов.

8. Серебро, олово, никель и контактные покрытия

Серебро обладает наименьшим удельным сопротивлением среди распространённых металлов и хорошо подходит для контактных поверхностей. Но делать из него силовые шины экономически бессмысленно. Поэтому серебро чаще используют как покрытие или компонент контактного материала — там, где небольшая масса металла существенно улучшает переходное сопротивление и стойкость контакта.

Оловянные покрытия широко применяют для защиты медных поверхностей и улучшения совместимости соединений. Никель используют там, где нужна повышенная стойкость к температуре и коррозии. В силовых аппаратах встречаются композитные контактные материалы на основе серебра, меди, вольфрама, никеля, графита и оксидов. Они подбираются не по принципу «кто лучше проводит», а по способности выдерживать дугу, эрозию, сваривание и многократные коммутации.

НЕ ПУТАТЬ

Покрытие контактной поверхности и материал основного проводника решают разные задачи. Тонкий слой серебра не превращает стальную деталь в медную шину, а лужёная медь сохраняет электрические свойства медного основания.

9. Сплавы высокого сопротивления: проводники, которые должны греться

Не все проводниковые материалы стремятся иметь минимальное сопротивление. В нагревателях, реостатах, измерительных резисторах и термопарах нужны материалы с повышенным и стабильным сопротивлением, жаростойкостью и предсказуемым температурным поведением.

Материал	Ключевое свойство	Типичное применение
Нихром	Высокое сопротивление, жаростойкость, защитная оксидная плёнка	Нагревательные элементы, печи, резисторы
Фехраль / хромаль	Высокая рабочая температура, отсутствие дефицитного никеля, но большая хрупкость	Мощные электронагреватели и печи
Манганин	Низкий температурный коэффициент сопротивления	Прецизионные шунты и измерительные резисторы
Константан	Стабильное сопротивление, выраженная термо-ЭДС в паре с другими металлами	Термопары, реостаты, измерительные цепи

Для таких материалов нагрев — не дефект, а назначение. Но даже здесь требуется расчёт: локальное уменьшение сечения, плохой зажим или нарушение теплоотвода создаёт перегрев уже сверх проектного режима.

10. Неметаллические проводники

Графит, электролиты, проводящие полимеры и композитные материалы также способны проводить ток. Графит применяют в щётках электрических машин, контактных и резистивных элементах. Электролиты обеспечивают ионную проводимость в аккумуляторах и электрохимических системах. Проводящие полимеры и углеродные композиции используются в датчиках, антистатических изделиях, экранах и специализированной электронике.

В силовой распределительной сети эти материалы не заменяют медь и алюминий, но занимают важные специализированные ниши. Их свойства могут быть нелинейными, зависеть от температуры, влажности, давления и химического состава, поэтому расчёт выполняют по данным конкретного материала.

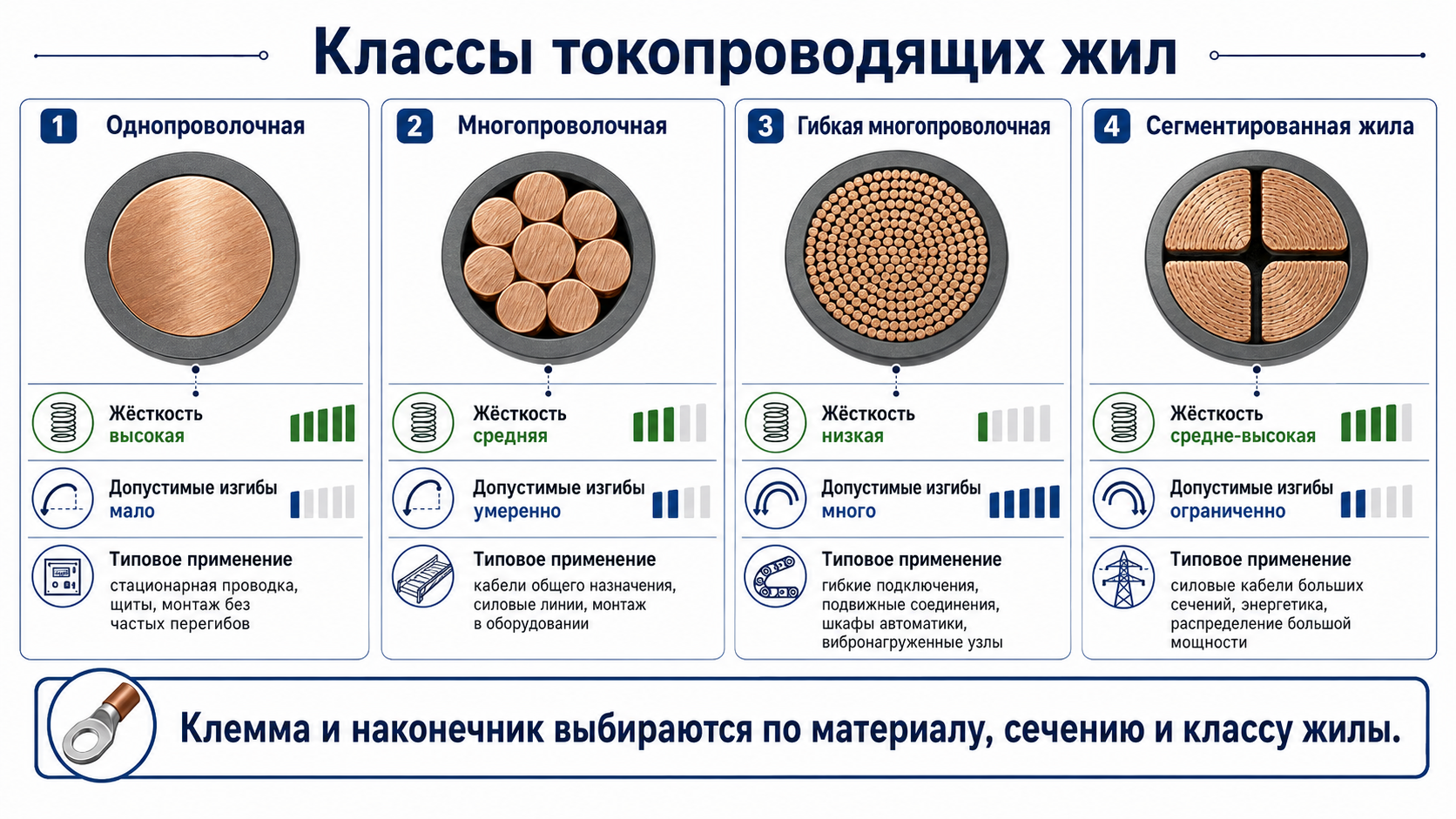

11. Конструкция токопроводящих жил

Материал — только половина вопроса. Вторая половина — конструкция жилы. ГОСТ 22483-2021 распространяется на однопроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, а также на гибкие жилы. Международный стандарт IEC 60228:2023 классифицирует сплошные, многопроволочные и сегментированные проводники, включая гибкие медные жилы.

Класс / конструкция	Особенность	Где применяется
Однопроволочная жила	Жёсткая, компактная, проста в стационарном монтаже	Стационарная проводка малых и средних сечений
Многопроволочная жила	Лучше переносит изгиб, удобнее на больших сечениях	Силовые кабели, вводы в НКУ, кабельные линии
Гибкая жила	Большое число тонких проволок, малый радиус изгиба	Подвижные кабели, шкафная разводка, вибронагруженные соединения
Сегментированная / Milliken	Снижает потери переменного тока в очень больших сечениях	Мощные кабели и специальные токопроводы

Клемма и наконечник должны соответствовать не только материалу и сечению, но и классу жилы. Один и тот же номинал 95 мм² может иметь разную фактическую конструкцию и диаметр, поэтому «по виду вроде подходит» — не критерий приёмки.

12. Где применяют разные материалы

Узел электроустановки	Предпочтительные материалы	Почему
Кабельные жилы до щита и внутри здания	Медь; алюминий при проектном обосновании и подходящей арматуре	Баланс компактности, стоимости, массы и удобства соединения
Шины НКУ	Медь или алюминий	Медь компактнее; алюминий легче и экономичнее на больших токах
Гибкие связи дверей, аппаратов и шин	Медная лужёная плетёнка или гибкая шина	Многократные изгибы, низкое сопротивление, удобная оконцовка
Воздушные линии	Алюминий и алюминиевые сплавы; сталеалюминий	Малая масса и высокая механическая эффективность пролёта
Обмотки машин и трансформаторов	Медь или алюминий	Проводимость, технологичность намотки, тепловой расчёт
Контакты коммутационных аппаратов	Медные сплавы, серебросодержащие и металлокерамические композиции	Износостойкость, дугостойкость, сопротивление свариванию
Нагреватели	Нихром, фехраль и другие жаростойкие сплавы	Высокое сопротивление и стойкость к окислению
Заземляющие устройства	Сталь, оцинкованная сталь, медь и специальные системы	Механика, коррозионная стойкость, расчёт тока и срока службы

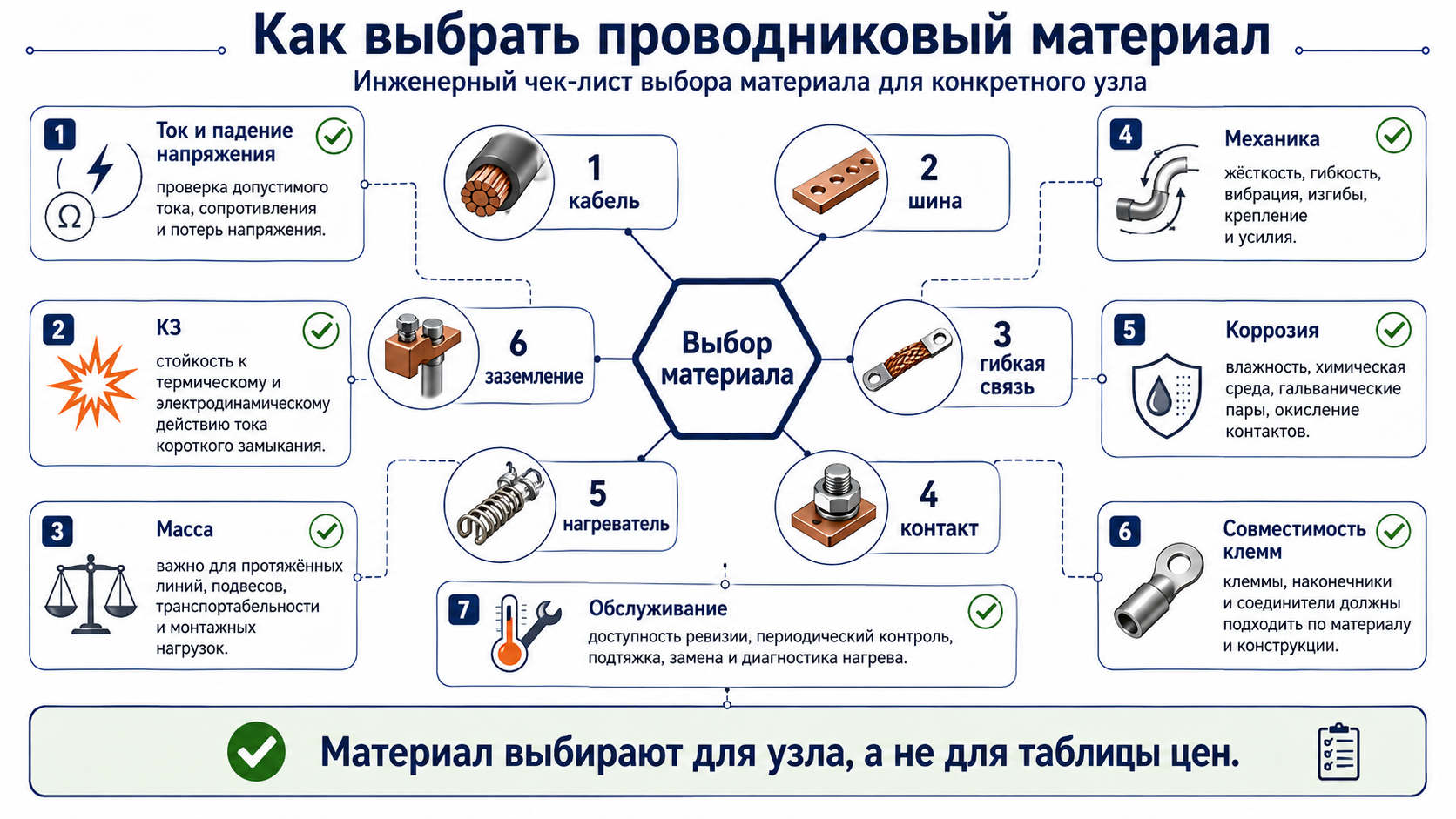

13. Как выбирать материал проводника в проекте

Корректный выбор начинается не с вопроса «что дешевле», а с набора расчётных и эксплуатационных условий. IEC 60364-5-52 рассматривает выбор и монтаж электропроводок с учётом токовой нагрузки, внешних воздействий, падения напряжения, гармоник, конструкции кабелей и соединений. В российской практике эти проверки выполняют совместно с требованиями применимых ГОСТ, правил и технической документации изготовителей.

Определить расчётный ток, режим нагрузки и ожидаемый коэффициент одновременности.
Проверить длительно допустимый ток для конкретной марки кабеля, способа прокладки, температуры и группировки.
Проверить падение напряжения на рабочем и пусковом режимах.
Проверить термическую стойкость при коротком замыкании и время отключения защиты.
Оценить электродинамические усилия и механическую прочность шин и креплений.
Проверить совместимость жилы с клеммами, наконечниками, соединителями и вводами оборудования.
Учесть среду: влажность, коррозию, вибрацию, химические воздействия, пожарные требования.
Сравнить не только закупочную цену, но и массу, трудоёмкость монтажа, контроль качества и обслуживание.

ИНЖЕНЕРНОЕ ПРАВИЛО

Сечение выбирают по худшему из ограничивающих условий, а материал — по совокупности электрических, механических, контактных и экономических требований. Один расчёт по допустимому току не закрывает вопрос.

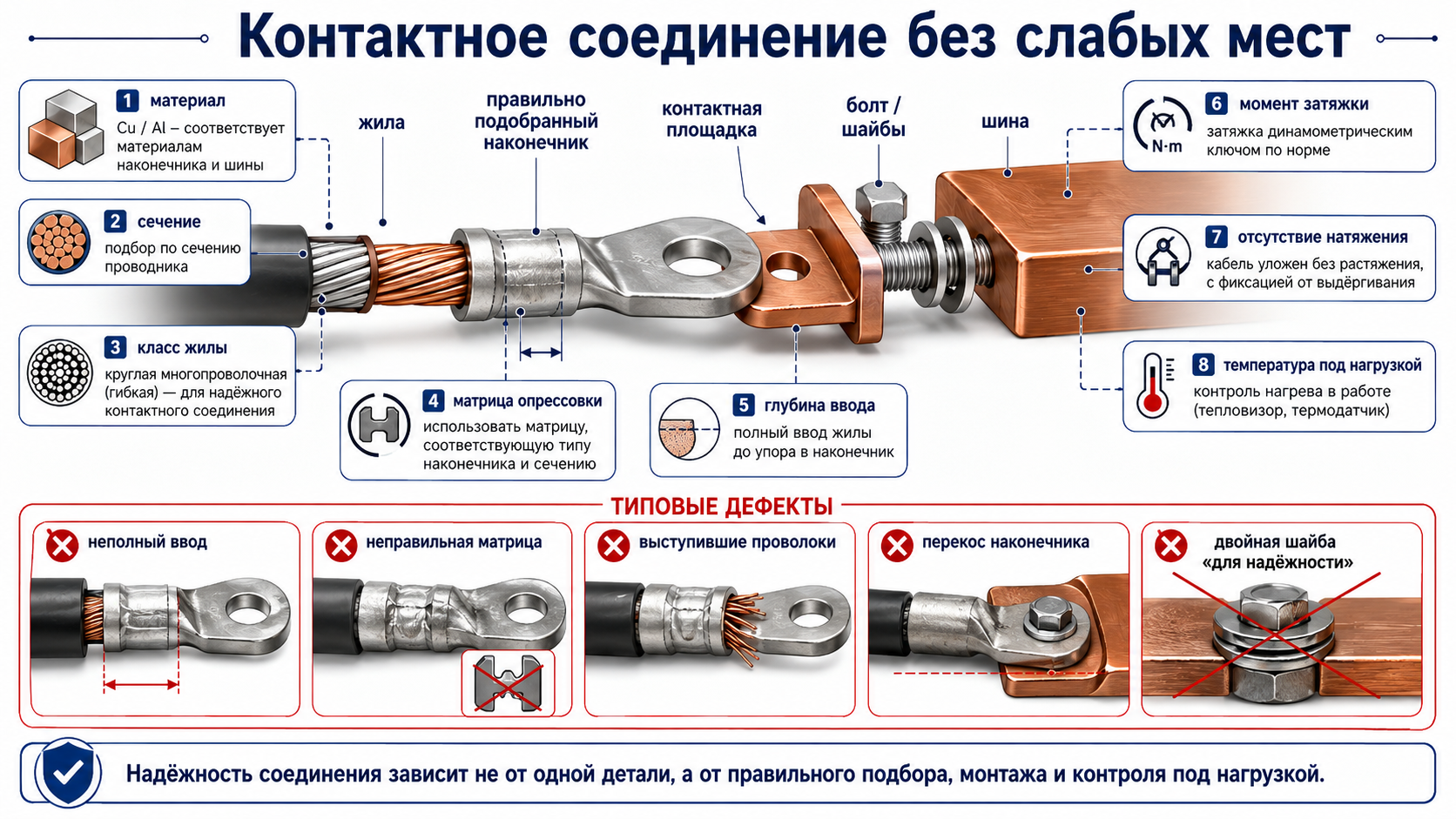

14. Практика контактных соединений

14.1. Наконечники и соединители

Наконечник должен соответствовать материалу жилы, её сечению, конструкции и классу гибкости. Матрица инструмента и число опрессовок выбираются по инструкции производителя. Случайный шестигранник, удар зубилом или «обжим до уверенности» не создают нормированного соединения.

14.2. Подготовка поверхности

Поверхность очищают и подготавливают так, как требует изготовитель соединителя. Для алюминия особенно важны удаление оксидной плёнки непосредственно перед монтажом и применение контактной пасты, если она предусмотрена технологией. После подготовки соединение собирают без неоправданной задержки, чтобы поверхность не успела повторно окислиться и загрязниться.

14.3. Момент затяжки

Недостаточная затяжка увеличивает переходное сопротивление. Чрезмерная — повреждает резьбу, деформирует жилу, наконечник или клемму. Нормированный момент берут из документации изготовителя аппарата или соединителя и обеспечивают калиброванным инструментом. Маркерная риска полезна для визуального контроля, но не заменяет динамометрический ключ.

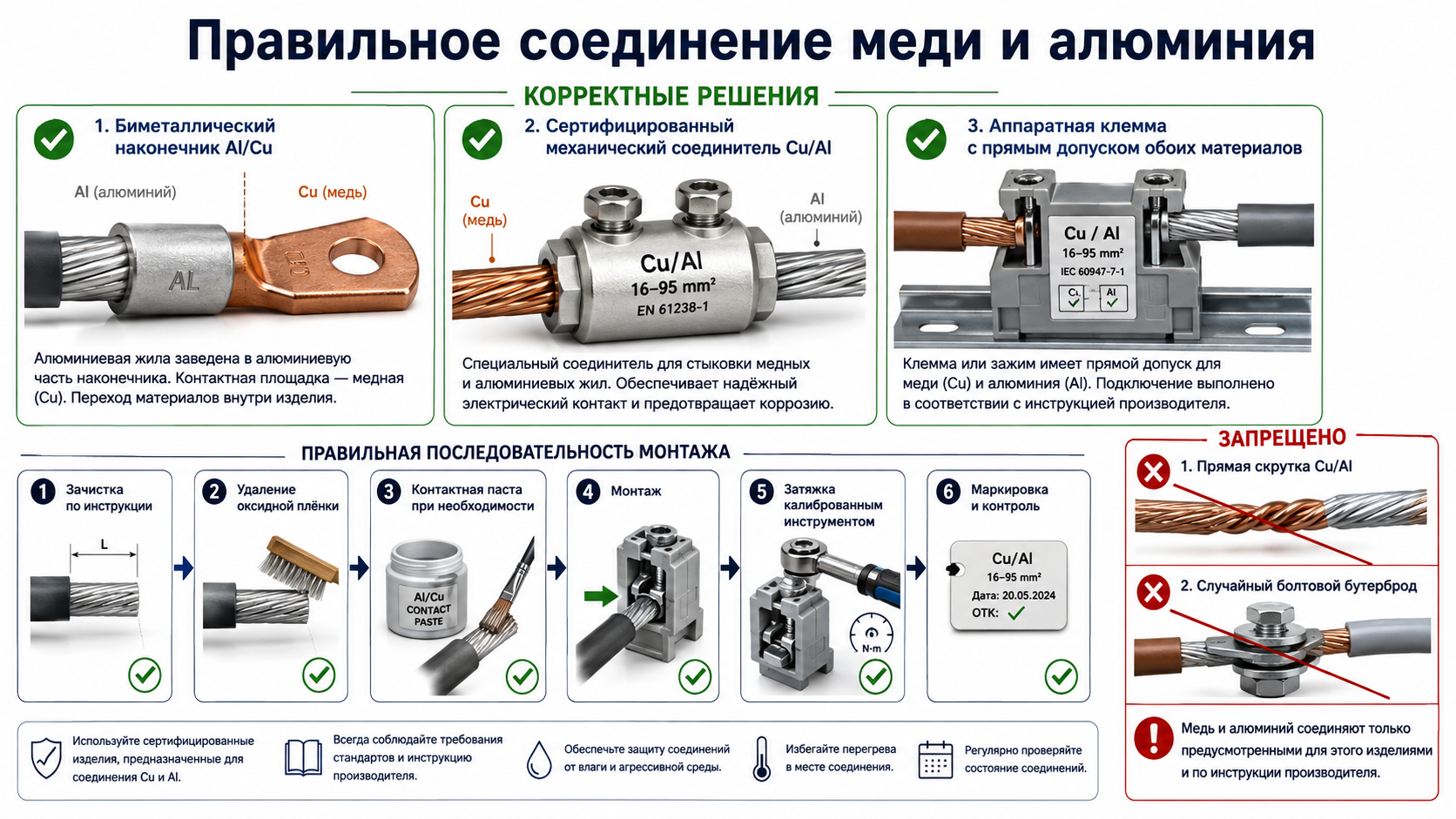

14.4. Медь и алюминий в одном узле

Контакт разнородных металлов в присутствии влаги способен вызвать электрохимическую коррозию. Поэтому применяют биметаллические наконечники, переходные пластины или соединители, рассчитанные на соответствующую пару материалов. Конструкция должна одновременно решать задачи совместимости металлов, давления контакта и герметизации.

14.5. Контроль после сборки

визуальный контроль правильности наконечника, глубины ввода и качества опрессовки;
проверка момента затяжки по карте сборки;
контроль маркировки и отсутствия механического натяжения жилы;
измерение сопротивления контактных соединений или проверка цепи — когда это предусмотрено программой испытаний;
тепловизионный контроль под нагрузкой после ввода в эксплуатацию для ответственных силовых соединений.

15. Типичные ошибки при выборе и монтаже

Ошибка	Чем опасна	Правильный подход
Автоматическая замена меди на алюминий по одному коэффициенту 1,6	Не учитываются токовая нагрузка, КЗ, габариты, клеммы и падение напряжения	Пересчитать всю линию и проверить совместимость оборудования
Прямое соединение Cu/Al случайным болтом или скруткой	Оксидные плёнки, коррозия, рост переходного сопротивления	Использовать сертифицированный переходный элемент
Подрезание части проволок, чтобы жила вошла в клемму	Уменьшение фактического сечения и локальный перегрев	Выбрать подходящую клемму или наконечник
Лужение многопроволочной жилы под силовой винтовой зажим	Ползучесть припоя и ослабление контакта	Применить втулочный наконечник или разрешённую клемму
Затяжка «от руки, но сильно»	Недотяжка или повреждение соединения	Использовать момент из документации и калиброванный инструмент
Смешивание классов гибкости и наконечников	Неполный контакт, деформация проволок	Проверить диапазон и тип жилы в каталоге изделия
Одиночный AC-проводник через замкнутую стальную деталь	Вихревые токи и нагрев металла	Выполнить ввод всех фаз совместно или применить немагнитное решение по проекту
Оценка шины только по току	Не учтены КЗ, охлаждение, крепления и контактные участки	Выполнить электрический, тепловой и механический расчёт

16. Чек-лист инженера и сборщика

Материал, сечение и класс жилы совпадают с проектом и паспортом кабеля.
Аппаратная клемма допускает данный материал и диапазон сечений.
Наконечник или соединитель выбран по каталогу, а не «по диаметру на глаз».
Инструмент, матрица и число опрессовок соответствуют инструкции.
Для алюминия выполнена предусмотренная подготовка поверхности.
Для пары Cu/Al применён разрешённый переходный элемент.
Момент затяжки внесён в карту контроля и обеспечен калиброванным инструментом.
Жила не создаёт боковой нагрузки на клемму и имеет нормальный радиус изгиба.
Шины и кабели закреплены с учётом электродинамических усилий.
После ввода под нагрузку предусмотрен контроль температуры ответственных соединений.

17. Нормативная и теоретическая база

Для проектирования и изготовления конкретной электроустановки необходимо применять актуальные редакции нормативных документов, требования технических регламентов, проектную документацию и инструкции производителей. Ниже приведены источники, использованные для проверки ключевых положений статьи.

ГОСТ 22483-2021 «Жилы токопроводящие для кабелей, проводов и шнуров». Официальная карточка Росстандарта. Открыть источник
IEC 60228:2023, Conductors of insulated cables. Классы, номинальные сечения и требования к сопротивлению жил. Открыть источник
ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования». Открыть источник
IEC 61238-1-1:2018. Испытания и требования к опрессовываемым и механическим соединителям силовых кабелей до 1 кВ. Открыть источник
IEC 60364-5-52:2009+AMD1:2024 CSV. Выбор и монтаж систем электропроводок низковольтных электроустановок. Открыть источник
NIST / Journal of Physical and Chemical Reference Data. Electrical Resistivity of Aluminum and Manganese. Открыть источник
NIST / Journal of Physical and Chemical Reference Data. Electrical Resistivity of Copper, Gold, Palladium, and Silver. Открыть источник

ОГРАНИЧЕНИЕ МАТЕРИАЛА

Статья носит справочно-образовательный характер. Она не заменяет расчёт кабельной линии, шин, токов короткого замыкания, защит, заземления и теплового режима конкретной электроустановки.

Заключение

Универсального проводникового материала не существует. Медь обеспечивает высокую проводимость и компактность, алюминий снижает массу и стоимость крупных токопроводов, сталь даёт механическую прочность, медные сплавы сохраняют упругость и износостойкость контактов, а нихром и фехраль специально превращают электрическую энергию в тепло.

Надёжность электроустановки определяется не названием металла, а качеством всей цепи: расчётом сечения, конструкцией жилы, подбором клемм и наконечников, технологией соединения, моментом затяжки, охлаждением и контролем после пуска. Хорошая медная шина с плохим болтовым соединением проиграет правильно рассчитанному алюминиевому токопроводу — физика не смотрит на ценник и цвет металла.

Для подбора кабелей, шин, соединительной арматуры и разработки НКУ специалисты компании ЭЛТЕКО могут выполнить техническую проработку решения с учётом токов, условий эксплуатации, габаритов, совместимости оборудования и требований проекта.

Проводниковые материалы в электроустановках
