Проводник и диэлектрик — не просто «материал для жилы» и «материал для изоляции». Это два разных способа поведения вещества в электрическом поле. Понимание разницы помогает объяснить работу кабеля, конденсатора, экрана, изолятора, печатной платы и даже обычной искры в воздухе.

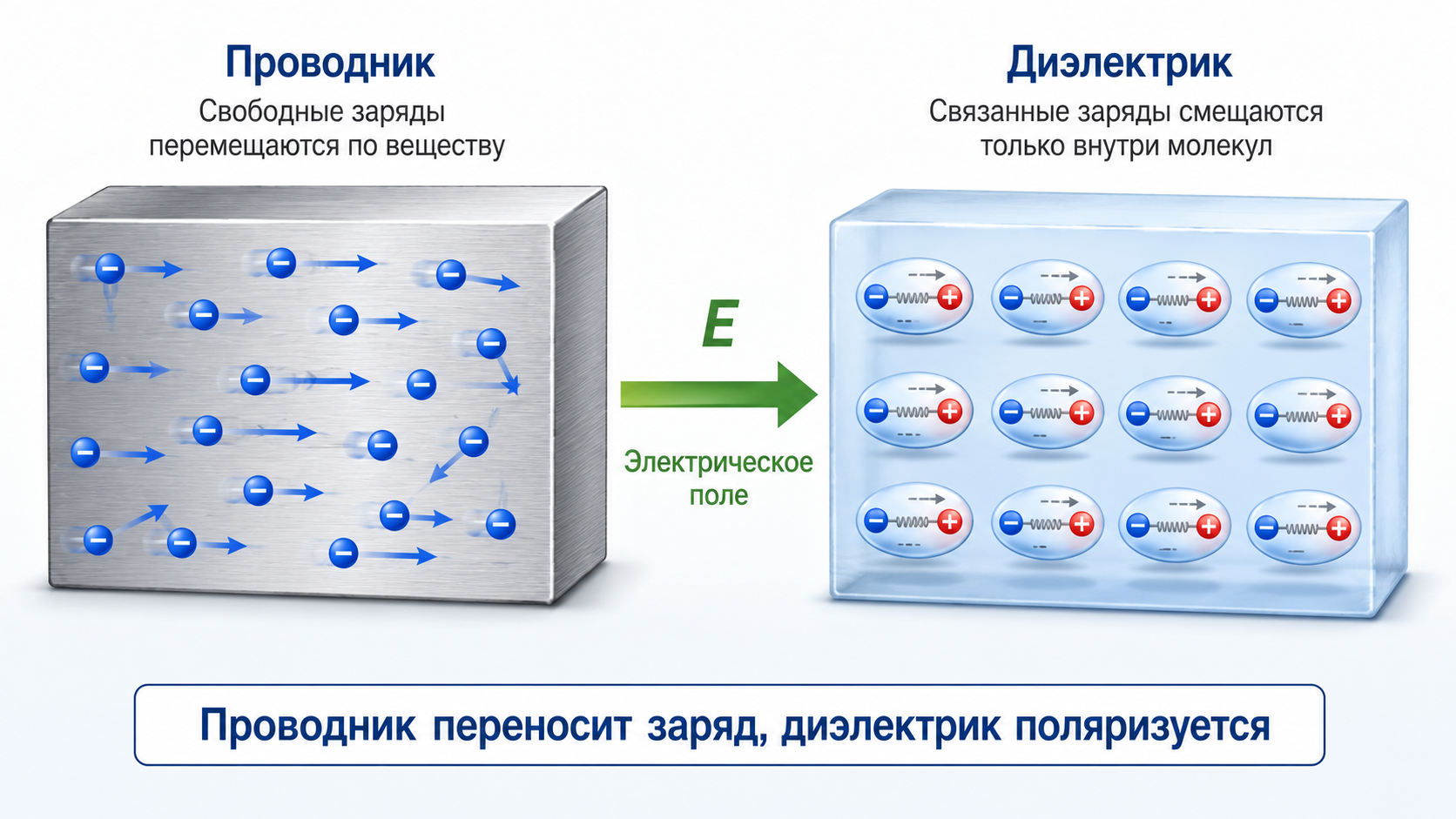

1. В чём физическая разница между проводником и диэлектриком

В основе классификации лежит не внешний вид материала и не бытовое представление о том, «бьёт он током или нет», а наличие и подвижность носителей электрического заряда. Носителями могут быть электроны, ионы, а в полупроводниках — электроны и дырки.

В проводнике под действием электрического поля возникает направленное движение свободных носителей. В металле это прежде всего электроны проводимости, в электролите — положительные и отрицательные ионы, в ионизированном газе — электроны и ионы.

В диэлектрике свободных носителей значительно меньше. Заряды связаны с атомами и молекулами и не могут свободно пройти через весь объём материала при обычных рабочих условиях. Однако поле всё равно воздействует на вещество: связанные заряды немного смещаются, а молекулярные диполи ориентируются. Этот процесс называют поляризацией.

2. Почему металлы проводят электрический ток

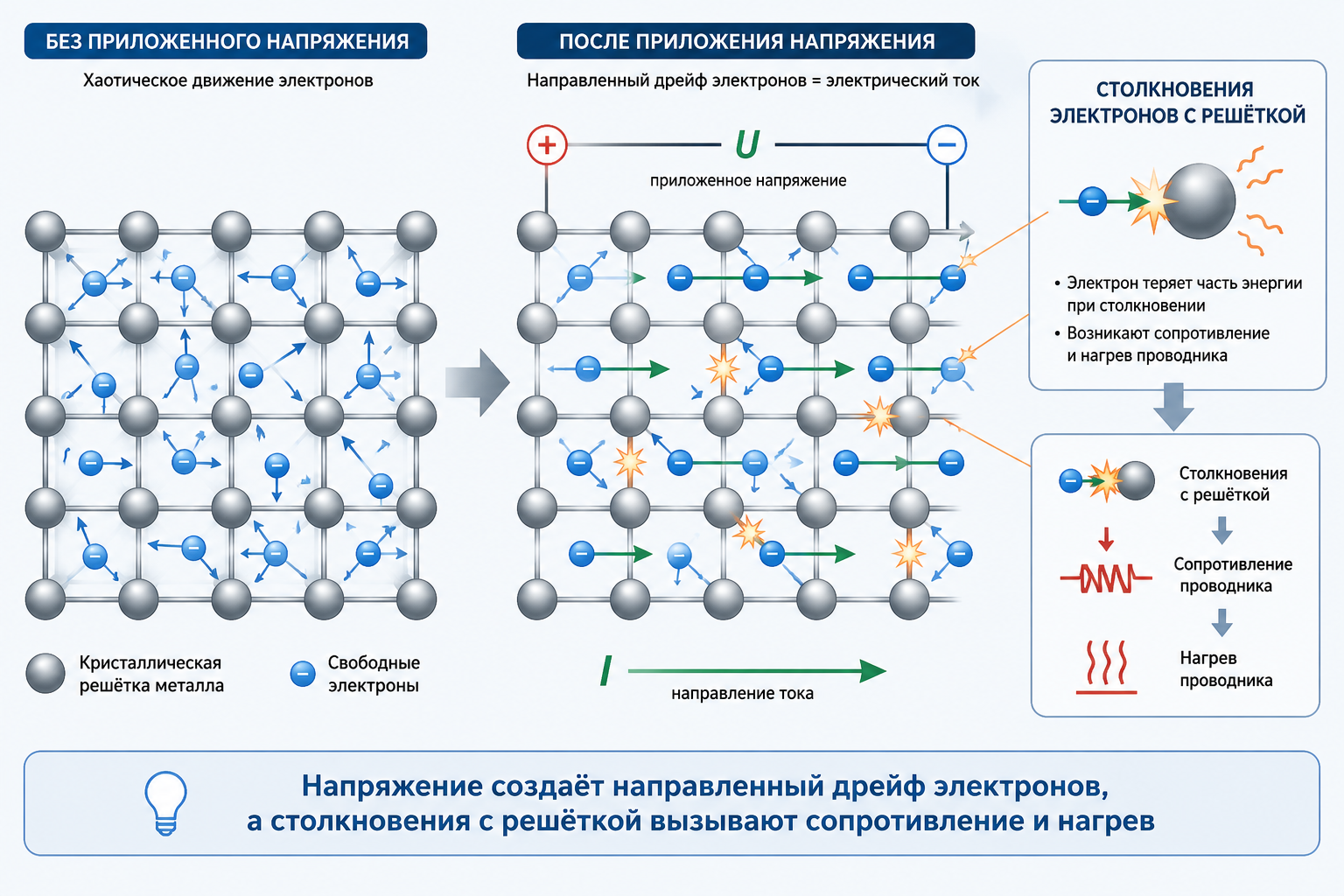

В металлическом кристалле положительные ионы образуют решётку, а часть валентных электронов коллективно принадлежит всему кристаллу. Эти электроны могут перемещаться между узлами решётки. Без внешнего поля их движение хаотично, поэтому суммарный ток равен нулю. После приложения напряжения к хаотическому движению добавляется небольшая направленная составляющая — дрейф.

Электроны сталкиваются с колеблющимися ионами решётки, дефектами и примесями. Эти столкновения и формируют электрическое сопротивление. Поэтому реальный проводник нагревается, а часть электрической энергии превращается в тепло.

Для однородного участка проводника сопротивление оценивают по формуле: R = ρ·l/S, где R — сопротивление, ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения.

Из формулы хорошо видно, почему длинный и тонкий провод нагревается сильнее короткого и толстого. Но в реальном проектировании учитывают также допустимый ток, условия охлаждения, температуру окружающей среды, способ прокладки, пусковые токи и требования по падению напряжения.

Медь и алюминий: почему используются оба материала

Медь имеет более низкое удельное сопротивление, хорошо поддаётся контактной обработке и позволяет получить меньшее сечение при том же токе. Алюминий легче и обычно дешевле, поэтому выгоден в воздушных линиях, магистральных шинах и кабелях больших сечений. Компромисс очевиден: алюминиевая жила при одинаковой токовой нагрузке обычно требует большего сечения и более внимательного отношения к контактным соединениям.

3. Проводник в электростатическом поле

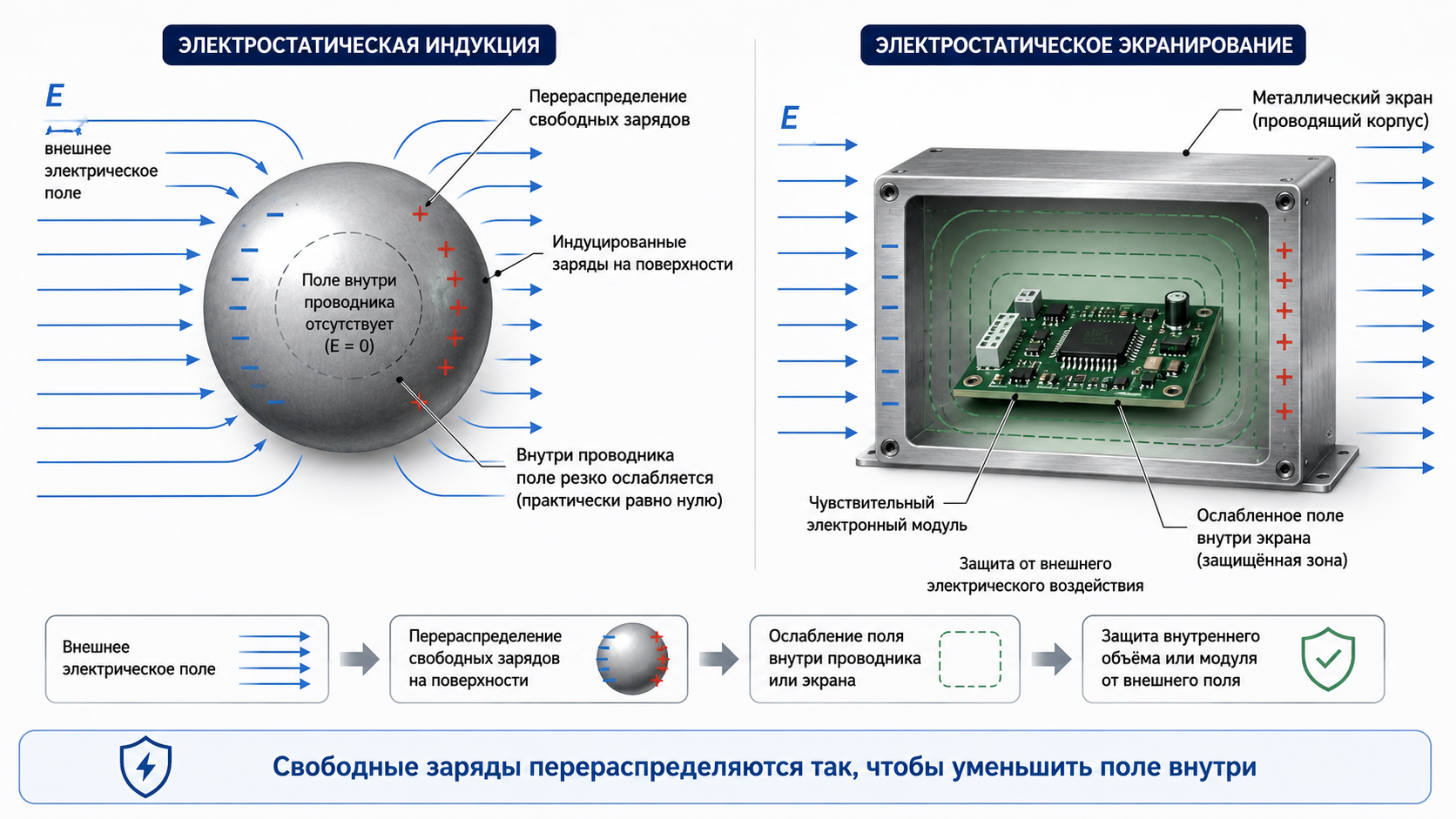

Если изолированный проводник поместить во внешнее электростатическое поле, свободные заряды начнут перераспределяться. На одной стороне появится избыток зарядов одного знака, на другой — противоположного. Их собственное поле будет компенсировать внешнее поле внутри проводника. Процесс заканчивается электростатическим равновесием.

В состоянии электростатического равновесия:

• напряжённость электрического поля внутри объёма проводника равна нулю;
• весь проводник имеет одинаковый потенциал, то есть является эквипотенциальным телом;
• избыточный статический заряд располагается на поверхности;
• вектор напряжённости поля у поверхности направлен по нормали к ней;
• плотность заряда и напряжённость поля выше на участках с малым радиусом кривизны — например, на остриях.

Электростатическое экранирование

Способность свободных зарядов перераспределяться лежит в основе электростатического экранирования. Замкнутая проводящая оболочка уменьшает воздействие внешнего электрического поля на расположенную внутри аппаратуру. Именно поэтому металлические корпуса, экраны кабелей и экранированные помещения применяют для защиты чувствительных цепей.

Но экранирование работает только как часть правильно спроектированной системы. В реальной технике важны непрерывность оболочки, качество соединений, способ заземления, частота помехи и отсутствие длинных высокоиндуктивных «хвостов». Для высокочастотных помех одной формальной электрической непрерывности недостаточно — нужен низкий импеданс соединения.

4. Что происходит в диэлектрике: поляризация

В диэлектрике носители заряда связаны с атомами и молекулами. Под действием электрического поля положительные и отрицательные заряды смещаются в противоположные стороны на очень малые расстояния. В результате внутри вещества возникают электрические диполи или меняется ориентация уже существующих диполей.

На границах поляризованного диэлектрика появляются связанные заряды. Их поле обычно направлено против внешнего поля, поэтому результирующая напряжённость внутри материала уменьшается. Именно благодаря этому диэлектрик влияет на ёмкость конденсатора и на распределение поля в изоляционной конструкции.

Основные механизмы поляризации:

• Электронная: электронная оболочка немного смещается относительно ядра; присутствует практически во всех диэлектриках.
• Ионная: положительные и отрицательные ионы в кристаллической решётке смещаются в противоположные стороны.
• Ориентационная: молекулы с собственным дипольным моментом частично поворачиваются по направлению поля.
• Межфазная и миграционная: заряды накапливаются у границ неоднородностей, слоёв, включений и электродов; особенно заметно на низких частотах и в композиционных материалах.

5. Полярные и неполярные диэлектрики

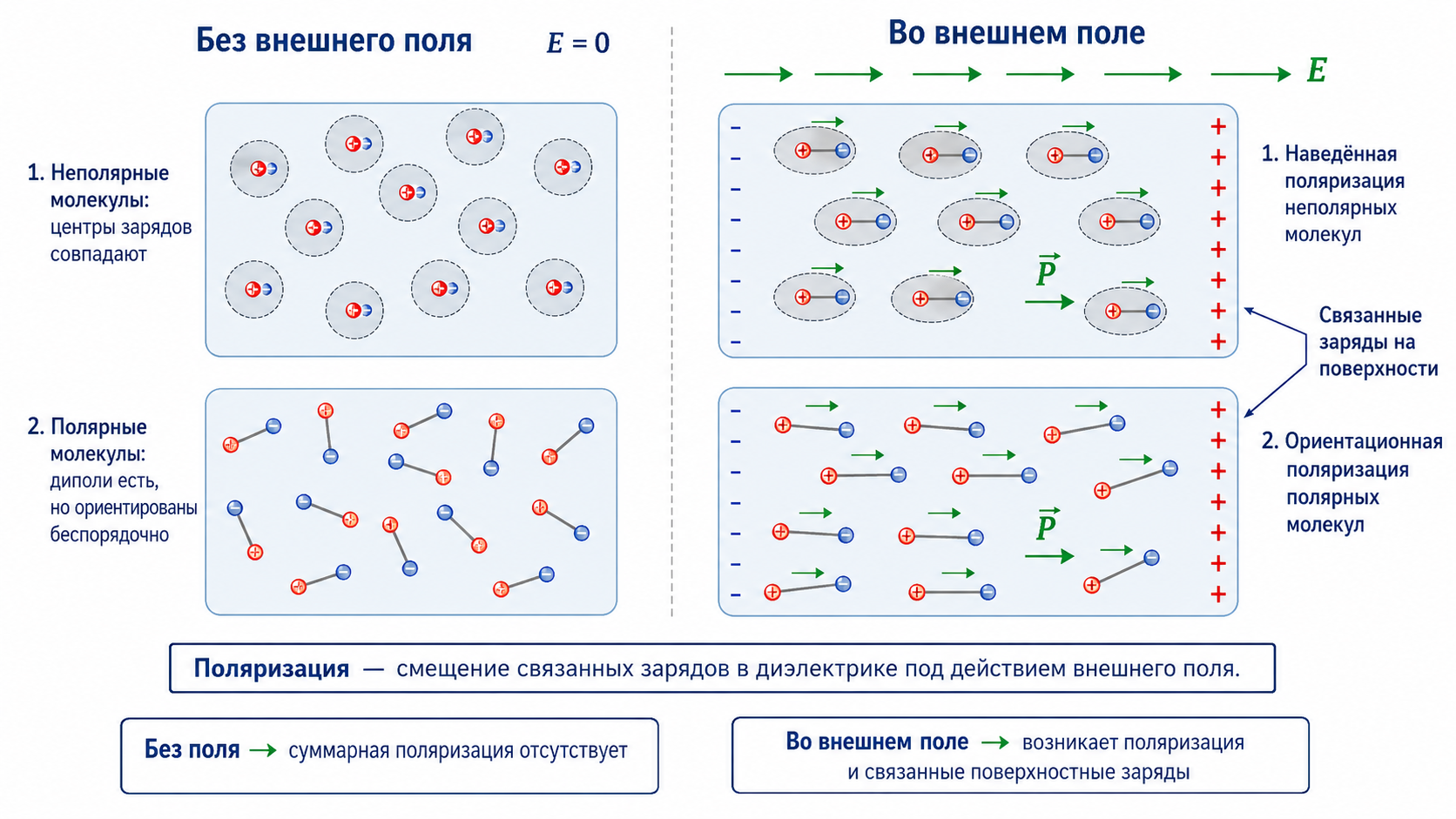

Неполярные молекулы в отсутствие поля не имеют постоянного электрического дипольного момента: центры положительного и отрицательного зарядов совпадают. Поле деформирует электронную оболочку и создаёт наведённый диполь. Примеры — полиэтилен, политетрафторэтилен, парафин, сухой азот.

Полярные молекулы имеют собственный дипольный момент из-за асимметрии строения. Без поля их ориентация хаотична, а во внешнем поле возникает частичное упорядочение. Примеры — вода, некоторые спирты, полярные полимеры.

На практике разделение важно из-за различий в диэлектрической проницаемости, потерях, влагопоглощении и частотной зависимости. Материал, отлично работающий в цепи постоянного тока, может заметно нагреваться в высокочастотном поле из-за диэлектрических потерь.

6. Электропроводность, сопротивление и удельное сопротивление

Электропроводность σ показывает способность материала проводить ток. Удельное сопротивление ρ характеризует, насколько сильно материал препятствует движению заряда. Для изотропного материала эти величины связаны соотношением σ = 1/ρ.

Удельное сопротивление — свойство материала, а сопротивление конкретной детали зависит ещё и от её геометрии. Поэтому медная жила большого сечения может иметь меньшее сопротивление, чем короткий элемент из материала с худшей проводимостью, а тонкая длинная медная дорожка — наоборот, заметно нагреваться.

Как влияет температура

У большинства металлов с ростом температуры сопротивление увеличивается: колебания кристаллической решётки усиливаются и чаще рассеивают электроны. У полупроводников и многих электролитов тенденция может быть обратной — число носителей заряда возрастает, поэтому проводимость повышается.

Для изоляции повышение температуры обычно нежелательно: ускоряется старение, растут токи утечки, меняются механические свойства и уменьшается запас до пробоя. Поэтому допустимая рабочая температура — один из ключевых параметров кабеля, изолятора, конденсатора и обмоточного материала.

Почему влажность так опасна для изоляции

Чистая вода имеет относительно низкую проводимость, но техническая вода почти всегда содержит растворённые соли и примеси. На поверхности изолятора влажность создаёт проводящую плёнку, по которой течёт ток утечки. Загрязнение усиливает эффект и может привести к поверхностному разряду, образованию токопроводящей дорожки и пробою.

7. Диэлектрическая проницаемость, потери и электрическая прочность

Диэлектрическая проницаемость

Относительная диэлектрическая проницаемость εr показывает, во сколько раз ёмкость конденсатора с данным материалом между обкладками больше ёмкости такого же конденсатора в вакууме. Для плоского конденсатора C = ε0·εr·S/d, где S — площадь обкладок, d — расстояние между ними.

Чем выше εr, тем больше ёмкость при той же геометрии. Однако высокая проницаемость сама по себе не делает материал лучшей изоляцией. Важны также потери, электрическая прочность, стабильность параметров, влагостойкость, механические свойства и стоимость.

Диэлектрические потери

В переменном поле поляризация не успевает происходить абсолютно без потерь. Часть энергии рассеивается в виде тепла. Потери особенно важны в силовых конденсаторах, высокочастотных кабелях, трансформаторах, вводах и печатных платах. Материал с высокой электрической прочностью, но большими потерями может перегреваться и стареть быстрее ожидаемого.

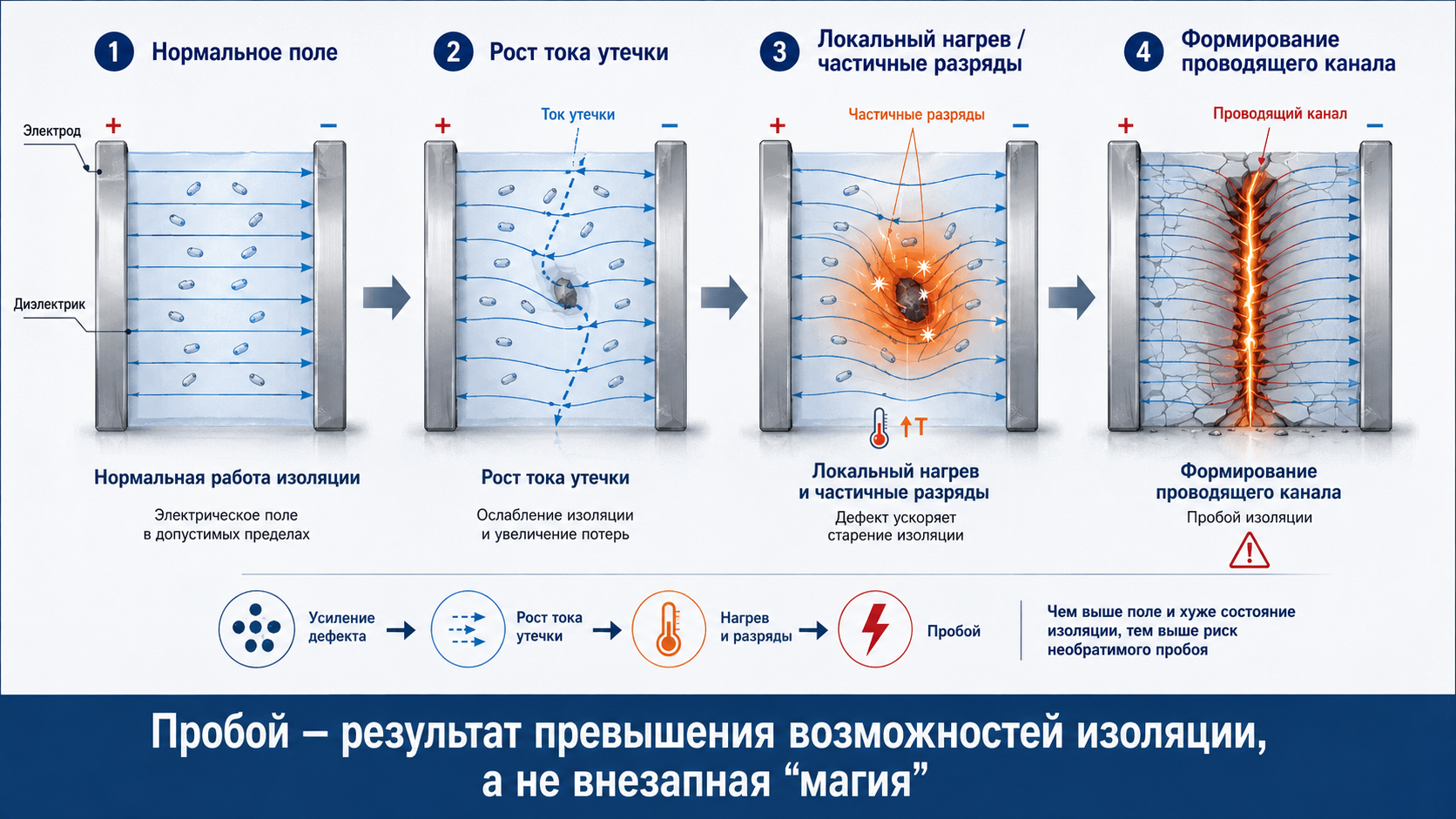

Электрическая прочность и пробой

Электрическая прочность характеризует способность материала выдерживать электрическое поле без разрушения изоляционных свойств. При превышении критической напряжённости возникает пробой: в материале формируется проводящий канал и ток резко возрастает.

Основные виды пробоя и повреждения изоляции:

• электрический пробой — быстрый рост числа носителей в сильном поле;
• тепловой пробой — нагрев увеличивает ток утечки, который вызывает ещё больший нагрев;
• электрохимическое старение — длительное воздействие напряжения, влаги и загрязнений;
• поверхностный разряд и трекинг — развитие проводящей дорожки по загрязнённой поверхности;
• частичные разряды — локальные микропробои в пустотах и неоднородностях изоляции.

8. Проводники, диэлектрики и полупроводники: сравнение

Между хорошими проводниками и хорошими диэлектриками находится широкий класс полупроводников. Их проводимость сильно зависит от температуры, освещения, примесей и приложенного поля. Именно управляемость проводимости делает возможными диоды, транзисторы, микросхемы, датчики и силовые полупроводниковые приборы.

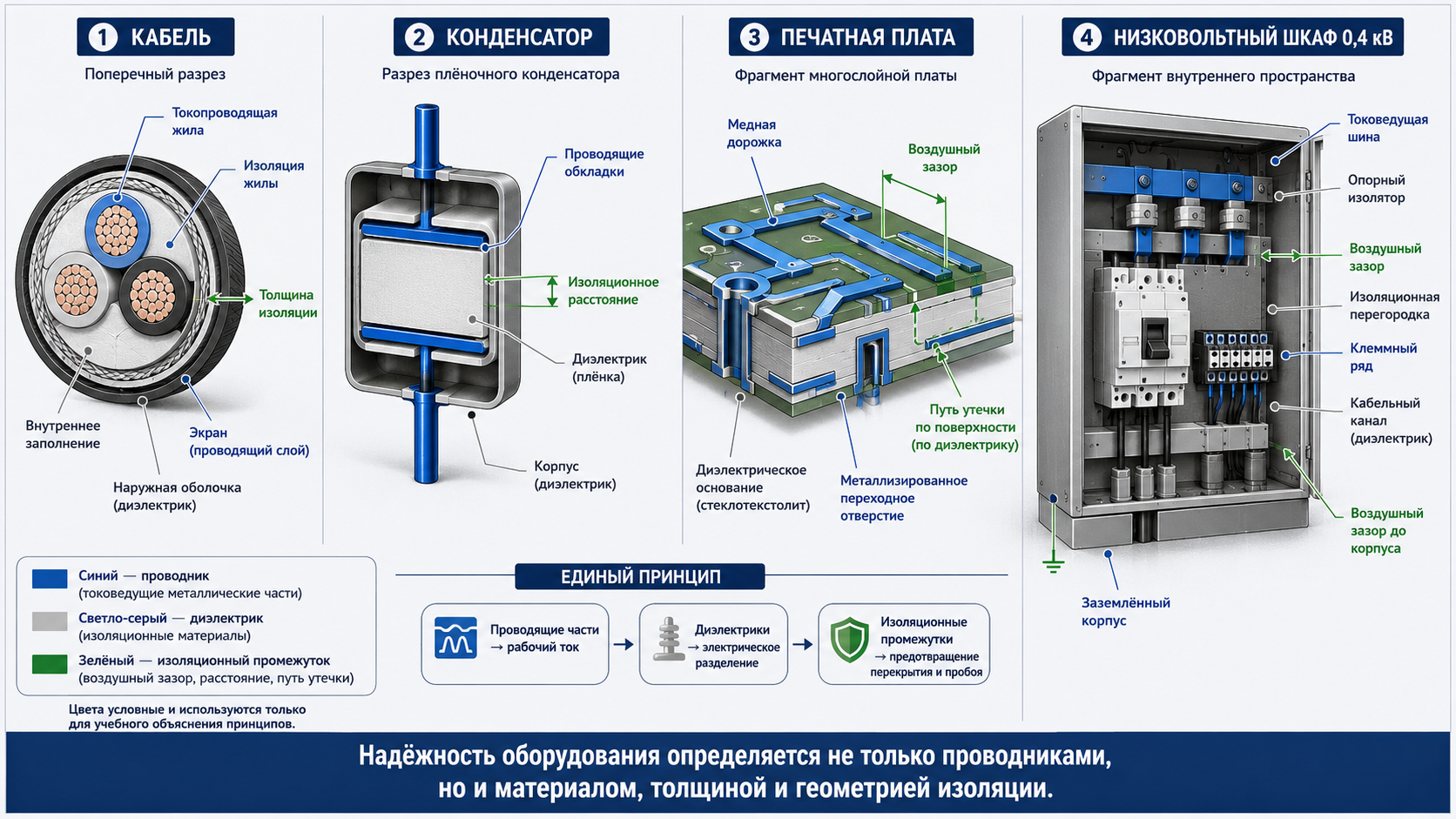

9. Где применяются проводники и диэлектрики в электротехнике

Кабели и провода

Жила из меди или алюминия передаёт ток, а полимерная изоляция разделяет потенциалы, защищает человека и предотвращает короткое замыкание.

Шины и контактные соединения

Медные и алюминиевые шины распределяют большие токи. Диэлектрические опоры фиксируют их и выдерживают рабочее напряжение и электродинамические усилия.

Конденсаторы

Проводящие обкладки накапливают заряд, а диэлектрик разделяет их и определяет ёмкость, потери и допустимое напряжение.

Трансформаторы и электродвигатели

Медные или алюминиевые обмотки создают магнитное поле, а эмаль, плёнки, стеклолента, бумага и компаунды изолируют витки и обмотки от корпуса.

Печатные платы

Медные дорожки проводят ток и сигналы, а стеклотекстолит выполняет роль механического основания и диэлектрика.

Высоковольтные изоляторы

Фарфор, стекло и полимерные композиции удерживают токоведущие части и обеспечивают требуемые пути утечки и воздушные промежутки.

Экраны и корпуса

Металл перераспределяет заряд и снижает воздействие электрического поля; изоляционные детали предотвращают опасное прикосновение и пробой.

10. Как выбирать проводящий и изоляционный материал

Критерии выбора проводника:

• допустимый длительный и кратковременный ток;
• удельное сопротивление и допустимое падение напряжения;
• нагрев и условия охлаждения;
• механическая прочность и вибрационная стойкость;
• коррозионная стойкость;
• совместимость с клеммами, наконечниками и контактными покрытиями;
• масса, стоимость и удобство монтажа;
• поведение при коротком замыкании и электродинамических нагрузках.

Критерии выбора диэлектрика:

• номинальное и импульсное напряжение;
• электрическая прочность и допустимая толщина слоя;
• рабочая температура и класс нагревостойкости;
• диэлектрическая проницаемость и потери на рабочей частоте;
• ток утечки, сопротивление изоляции и стойкость к частичным разрядам;
• влагостойкость, трекингостойкость и стойкость к загрязнению;
• механическая прочность, гибкость, стойкость к вибрации и старению;
• стойкость к маслам, растворителям, ультрафиолету и другим воздействиям среды.

Инженерный пример: кабельная линия

При выборе кабеля недостаточно определить только материал жилы. Проводник должен выдерживать рабочий и аварийный ток без недопустимого нагрева и падения напряжения. Изоляция должна соответствовать напряжению, температуре, способу прокладки, пожарным требованиям и условиям окружающей среды. Дополнительно проверяют ток короткого замыкания, механическую защиту, радиус изгиба и совместимость с вводами и наконечниками.

Инженерный пример: конденсатор

Для конденсатора высокая εr позволяет уменьшить габариты, но может сопровождаться большей температурной зависимостью и потерями. В силовой компенсационной установке важны также допустимый ток, стойкость к гармоникам, самоисцеление, температура и ресурс. Поэтому «больше ёмкость в меньшем корпусе» не всегда означает более надёжное решение.

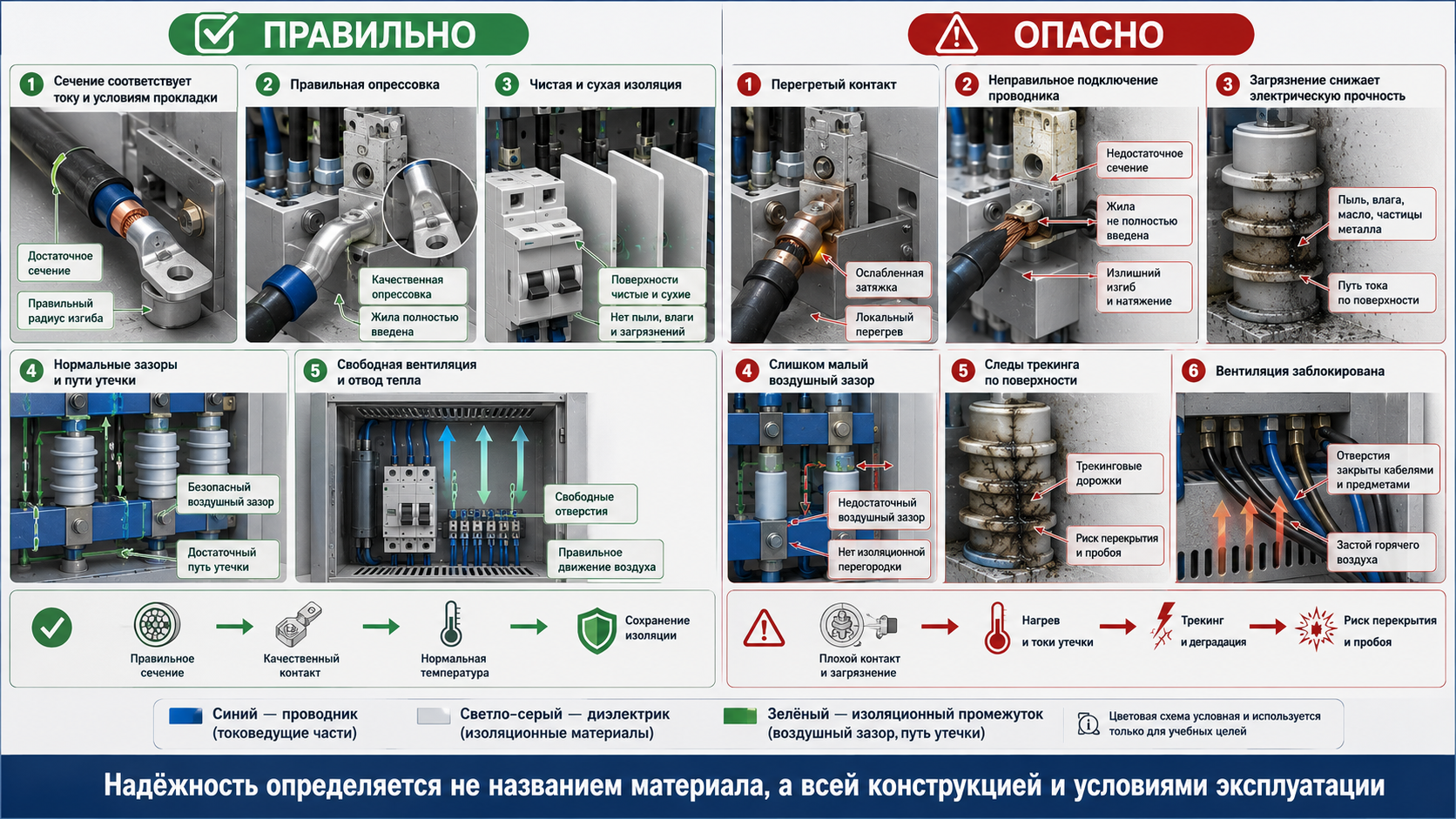

11. Типичные ошибки и опасные упрощения

«Любой металл проводит одинаково хорошо»

У металлов различаются удельное сопротивление, температурный коэффициент, механические свойства, коррозионная стойкость и контактная совместимость.

«Диэлектрик ток не проводит вообще»

У реальной изоляции есть ток утечки. При повышенной температуре, влажности, загрязнении и старении он возрастает.

«Внутри проводника электрического поля нет»

Это верно для электростатического равновесия, но не для проводника с током.

«Воздух — идеальный изолятор»

При достаточной напряжённости воздух ионизируется и возникает коронный, искровой или дуговой разряд.

«Чем выше диэлектрическая проницаемость, тем лучше изоляция»

Проницаемость связана с поляризацией и ёмкостью, а не напрямую с электрической прочностью или малыми потерями.

«Пластик всегда безопасен»

Составы пластмасс сильно различаются по нагревостойкости, горючести, трекингостойкости и стойкости к ультрафиолету.

«Если сопротивление изоляции высокое, проблема исключена»

Одного измерения недостаточно: дефект может проявляться только под рабочим напряжением, при нагреве, влажности или импульсном воздействии.

12. Популярные вопросы

Чем проводник отличается от диэлектрика?

В проводнике есть подвижные носители заряда, которые могут проходить через весь объём материала. В диэлектрике заряды в основном связаны, поэтому возникает не свободное движение, а поляризация и небольшой ток утечки.

Можно ли зарядить диэлектрик?

Да. Заряд может закрепиться на его поверхности или в локальных ловушках. Именно поэтому пластмассовые предметы электризуются при трении и долго сохраняют статический заряд.

Почему человек проводит ток?

Организм содержит воду и растворённые соли, поэтому ток переносится ионами. Сопротивление сильно зависит от состояния кожи, площади контакта, влажности, напряжения и пути тока.

Почему сухая древесина изолирует, а влажная — нет?

Вода с растворёнными солями создаёт проводящие пути в порах и на поверхности. Поэтому сопротивление древесины при увлажнении может уменьшиться на многие порядки.

Почему воздух пробивается?

Сильное поле ускоряет свободные электроны, которые ионизируют молекулы. Возникает лавинное размножение носителей и проводящий канал — искра или дуга.

Что лучше: стекло, керамика или полимер?

Универсального ответа нет. Выбор зависит от напряжения, температуры, частоты, загрязнения, механической нагрузки, массы и технологии изготовления.

Зачем диэлектрик в конденсаторе?

Он разделяет обкладки, предотвращает прямое протекание тока и за счёт поляризации увеличивает ёмкость. При этом именно его свойства ограничивают напряжение, потери и ресурс конденсатора.

Является ли вакуум идеальным диэлектриком?

Вакуум не содержит обычного вещества и при отсутствии эмиссии может обеспечивать очень высокую изоляцию. Но реальные вакуумные промежутки ограничены эмиссией с электродов, геометрией, загрязнением и пробойными процессами, поэтому слово «идеальный» применимо только как модель.

Заключение

Проводники и диэлектрики отличаются способом движения и связывания электрических зарядов. Проводник обеспечивает перенос тока и перераспределение потенциала. Диэлектрик разделяет токоведущие части, поляризуется в поле и позволяет запасать энергию. Между ними находятся полупроводники, проводимость которых можно управляемо изменять.

Для практической электротехники этого общего определения недостаточно. Материал всегда оценивают с учётом температуры, влажности, частоты, напряжённости поля, механических нагрузок и качества монтажа. Именно такой подход позволяет выбрать не просто «медь и пластик», а надёжную электрическую конструкцию с прогнозируемым сроком службы.
