Проектирование и отладка программ для ПЛК

Практическое руководство по архитектуре программируемых логических контроллеров, выбору языков, диагностике, испытаниям и безопасной пусконаладке промышленной автоматики.

Программирование ПЛК часто представляют как этап, который начинается после монтажа шкафа: инженер открывает TIA Portal, CODESYS или другую среду разработки и «собирает логику». На практике качественный проект начинается заметно раньше — с формализации режимов, защит, сигналов и реакции системы на нештатные события. Код является лишь последней формой записи уже принятого инженерного решения.

Хорошая программа для промышленного контроллера должна быть не просто работоспособной. Она должна быть предсказуемой, диагностируемой, безопасной для оборудования, понятной следующему инженеру и устойчивой к тем сочетаниям сигналов, которые технолог считает невозможными, а неисправный датчик — вполне достижимыми.

1. Почему программу ПЛК нужно проектировать, а не просто писать

ПЛК работает в составе физического объекта: насосной станции, вентиляционной установки, конвейера, дозирующего узла, котельной или производственной линии. Любое программное решение немедленно превращается в действие — пуск двигателя, открытие клапана, изменение частоты привода, включение нагревателя. Поэтому цена логической ошибки измеряется не только временем разработчика, но и простоем, браком продукции, ложными авариями и риском повреждения оборудования.

Проектирование программы означает, что до написания основного кода определены:

· режимы работы — автоматический, ручной, наладочный, местный, дистанционный и сервисный;

· разрешения и блокировки — какие условия обязательны для пуска и какие события должны немедленно остановить механизм;

· последовательности — порядок запуска, нормального останова, аварийного останова и восстановления;

· диагностика — как отличить технологическое состояние от обрыва кабеля, потери связи или отказа исполнительного механизма;

· критерии приёмки — какие сценарии будут проверяться на стенде и на объекте.

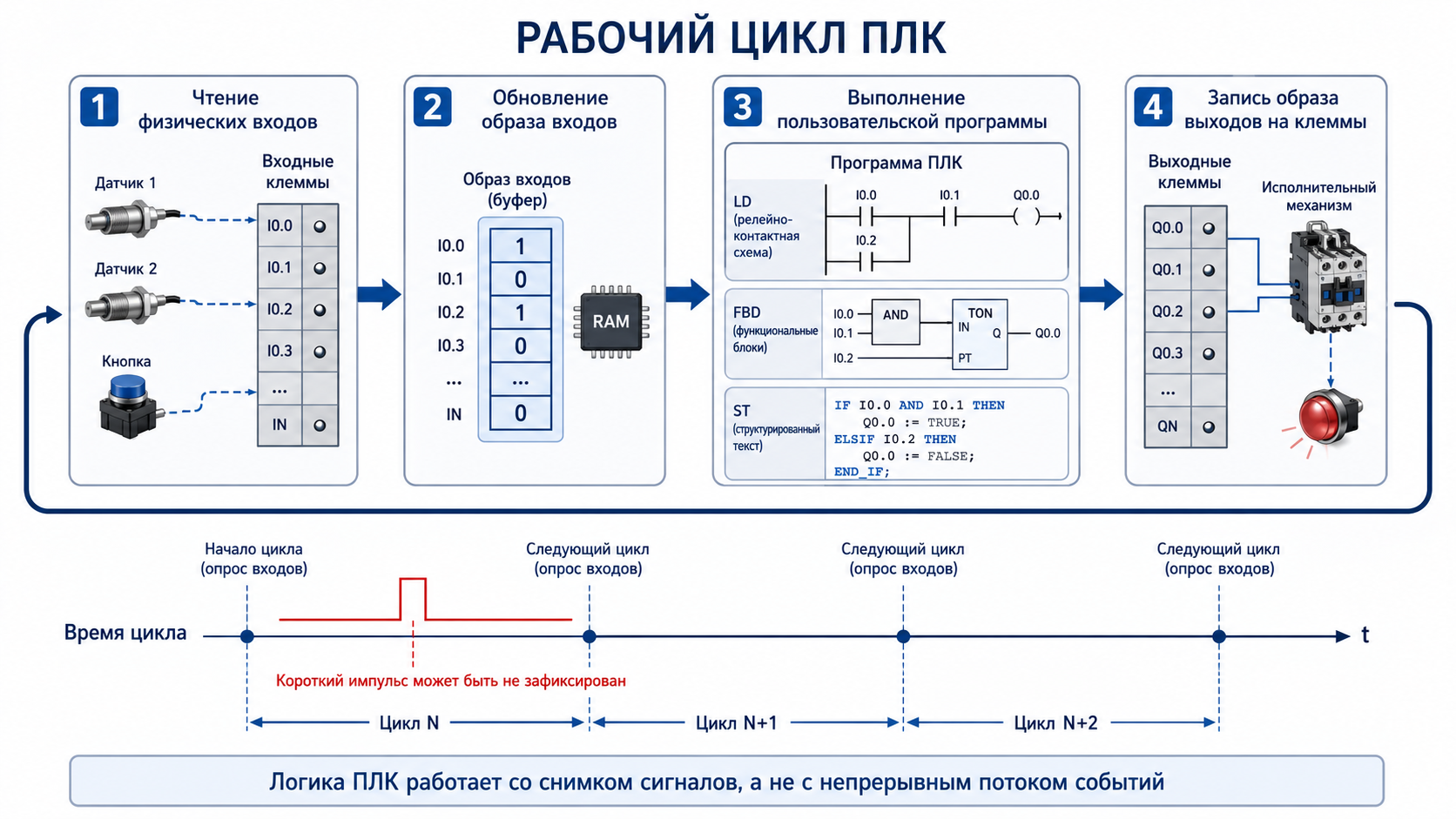

2. Цикл ПЛК и его влияние на алгоритм

Большинство программируемых логических контроллеров выполняет пользовательскую программу циклически. В начале цикла считываются входы, затем исполняются программные блоки, после чего рассчитанные значения передаются на физические выходы. В следующем цикле последовательность повторяется.

Из этого следуют несколько важных практических выводов:

· короткий импульс может не попасть в образ входов, если его длительность меньше времени цикла и модуль не поддерживает аппаратную фиксацию;

· значение переменной внутри одного цикла может изменяться несколько раз, поэтому запись одного выхода из разных участков программы создаёт трудноуловимые зависимости;

· тяжёлые вычисления, длинные циклы и неконтролируемые обращения к коммуникационным данным увеличивают время выполнения задачи;

· быстрые события, контуры регулирования и обычная логика могут потребовать разных задач с разными периодами и приоритетами;

· watchdog контролирует, что пользовательская задача завершилась в допустимое время.

Время цикла выбирают не по принципу «чем меньше, тем лучше», а по динамике объекта и возможностям оборудования. Для медленного резервирования насосов нет смысла загружать процессор задачей 1 мс. Для высокоскоростной машины, энкодера или точного позиционирования обычного циклического опроса, наоборот, может быть недостаточно — потребуется быстрый ввод, прерывание или специализированный модуль.

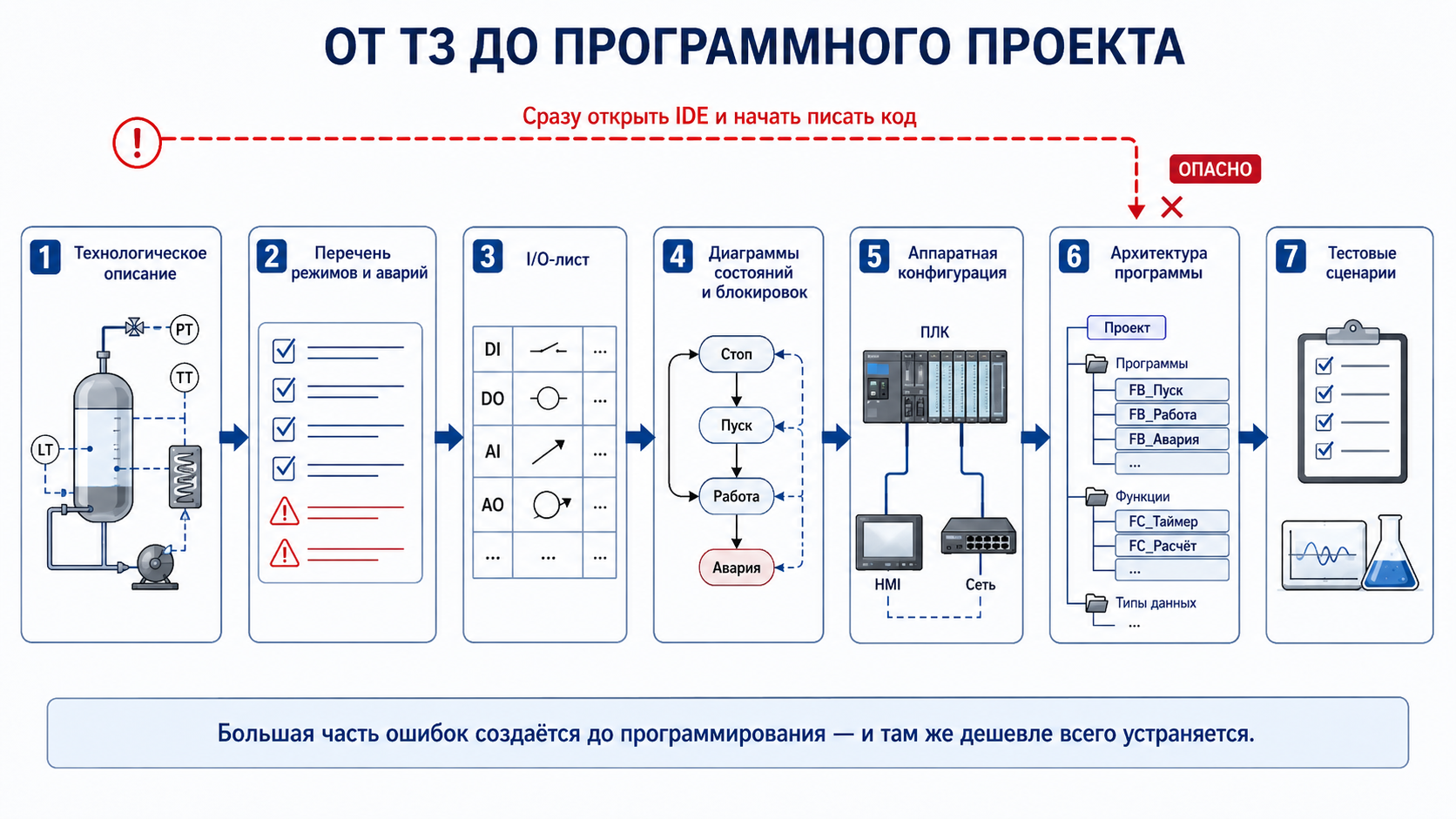

3. Исходные данные: что должно быть готово до первой строки кода

3.1. Описание технологии и режимов

Техническое задание должно описывать не только желаемый результат, но и границы допустимого поведения. Формулировка «автоматически управлять насосами по уровню» недостаточна. Нужно определить, какой датчик является рабочим, где находятся пороги пуска и останова, как организуется чередование насосов, что происходит при отказе одного агрегата, допускается ли ручной запуск при аварии датчика и как система ведёт себя после пропадания питания.

Для каждого узла полезно зафиксировать как минимум: нормальный режим, пуск, останов, ожидание, сервис, аварийный останов, восстановление после аварии и реакцию на потерю связи. Особое внимание уделяют переходным состояниям: именно в них чаще всего возникает конфликт команд и таймеров.

3.2. I/O-лист и единая система тегов

I/O-лист — это связующее звено между технологией, электрическими схемами, шкафом автоматики, программой ПЛК, HMI и исполнительной документацией. Для каждого сигнала указывают тип, физический канал, назначение, единицу измерения, диапазон, нормальное состояние, признак инверсии, параметры фильтрации и диагностические пороги.

Хорошее имя переменной содержит технологический смысл. Например, xP101_RunFb понятнее, чем Input_17, а rLT201_LevelPct полезнее, чем AI_03. Конкретный стандарт именования может отличаться, но он должен быть единым для всего проекта и поддерживаться в ПЛК, HMI, SCADA, аварийных сообщениях и документации.

3.3. Алгоритмы и диаграммы состояний

Последовательные процессы удобно описывать как машину состояний: «Ожидание», «Подготовка», «Пуск», «Работа», «Останов», «Авария». Для каждого перехода задаются условия, тайм-аут и действие при невыполнении. Такой подход делает алгоритм обозримым и не позволяет спрятать критическую блокировку в десятой вложенной ветке IF.

Для непрерывных процессов дополнительно формируют функциональные схемы обработки аналоговых сигналов, контуры регулирования, таблицы уставок и причинно-следственные матрицы защит. Если система содержит несколько взаимосвязанных установок, полезна матрица межсистемных блокировок: кто кому выдаёт разрешение, готовность, запрос останова и подтверждение безопасного состояния.

3.4. Аппаратная и сетевая конфигурация

Структура программы зависит от выбранного контроллера, состава модулей, распределённого ввода-вывода, приводов, панелей оператора и промышленных сетей. До начала разработки уточняют адресацию, типы аналоговых входов, резерв каналов, параметры Modbus/PROFINET/EtherNet/IP, правила восстановления связи и поведение устройств при потере мастера.

Особенно важно согласовать версию среды разработки, прошивки CPU, библиотек и драйверов устройств. Проект, который открывается только на одном инженерном ноутбуке с «той самой» версией пакета, нельзя считать полноценно переданным.

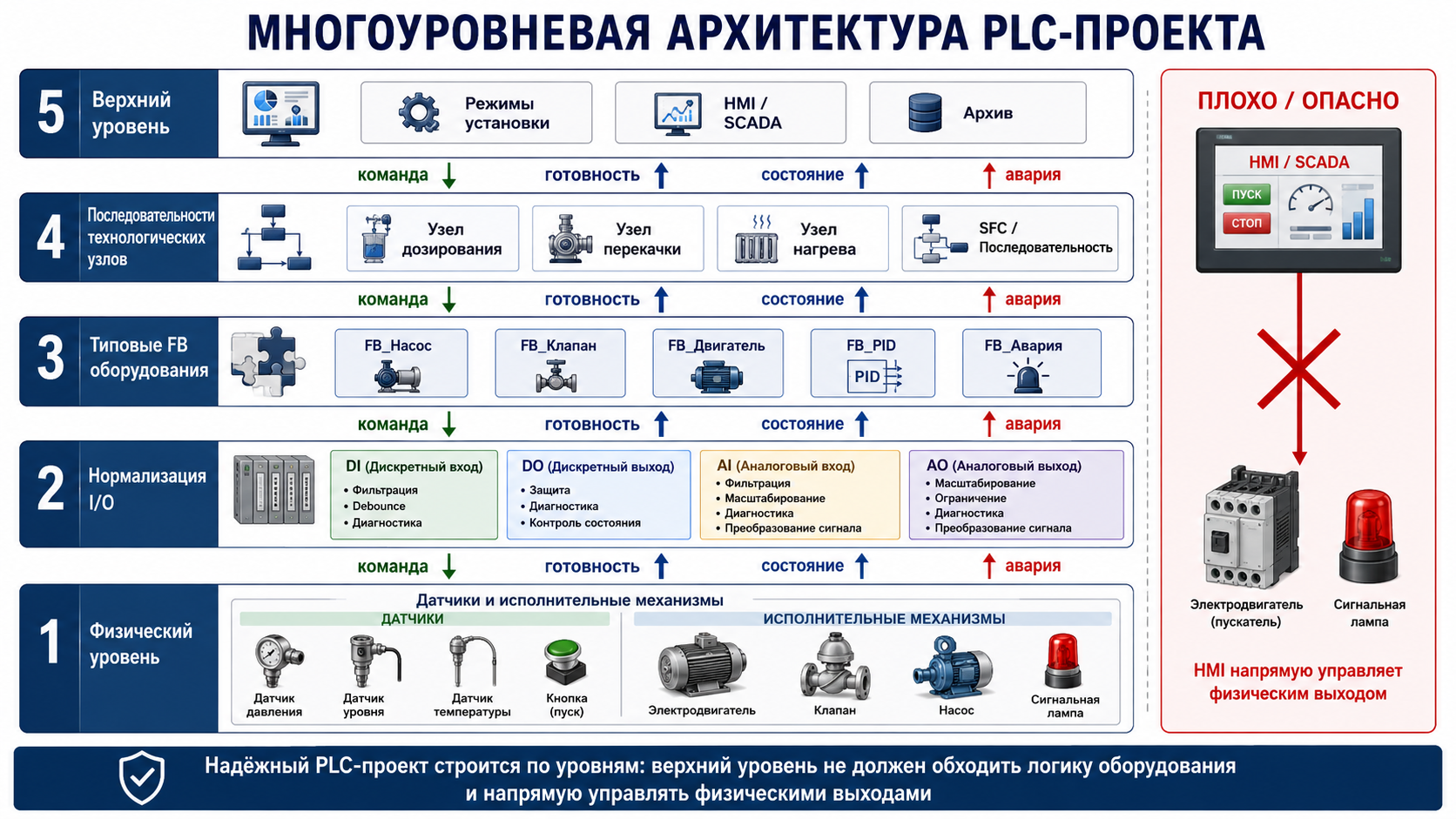

4. Архитектура программы ПЛК

Удобная для сопровождения программа строится слоями. Каждый слой решает свою задачу и общается с соседними через понятный интерфейс. Это снижает связанность модулей и позволяет проверять их по отдельности.

4.1. Функциональные блоки и повторное использование

Функциональный блок управления механизмом должен содержать весь жизненный цикл объекта: проверку разрешений, формирование команды, ожидание обратной связи, тайм-аут, аварийное состояние, сброс и диагностический код. Внешняя последовательность не должна напрямую включать физический выход — она передаёт объекту запрос, а объект сам решает, можно ли его выполнить.

Типовой FB создаётся один раз и используется в нескольких экземплярах. При изменении алгоритма исправление вносится в библиотечный блок, а не копируется вручную в десять почти одинаковых насосов. При этом параметры экземпляра — времена, режим резервирования, назначение сигналов — должны оставаться настраиваемыми.

4.2. Где формировать команды на выходы

Для каждого физического выхода желательно иметь одно место окончательной записи. Команды от разных режимов сначала сводятся в промежуточные запросы, затем проходят через блокировки и только после этого формируют выход. Такой принцип исключает ситуацию, когда ручной режим включил двигатель в одном блоке, а аварийная логика попыталась выключить его в другом — и победила последняя строка цикла, а не инженерный смысл.

4.3. Имена, комментарии и интерфейсы

Комментарий должен объяснять причину решения, а не повторять код. Запись «включить насос» рядом с xPumpCmd := TRUE почти бесполезна. Комментарий «пуск разрешён после подтверждения открытого напорного клапана, чтобы исключить работу на закрытую арматуру» сохраняет инженерный контекст.

5. Выбор языка программирования ПЛК

Стандарт МЭК 61131-3 позволяет сочетать несколько языков в одном проекте. Практический выбор определяется не модой и не личной привычкой разработчика, а характером задачи и тем, кто будет сопровождать систему.

На практике разумная комбинация выглядит так: SFC или машина состояний задаёт технологическую последовательность, ST реализует расчёты и работу со структурами, FBD показывает обработку аналоговых сигналов, а LD используется там, где релейная логика действительно повышает читаемость. Один проект не обязан доказывать превосходство одного языка над всеми остальными.

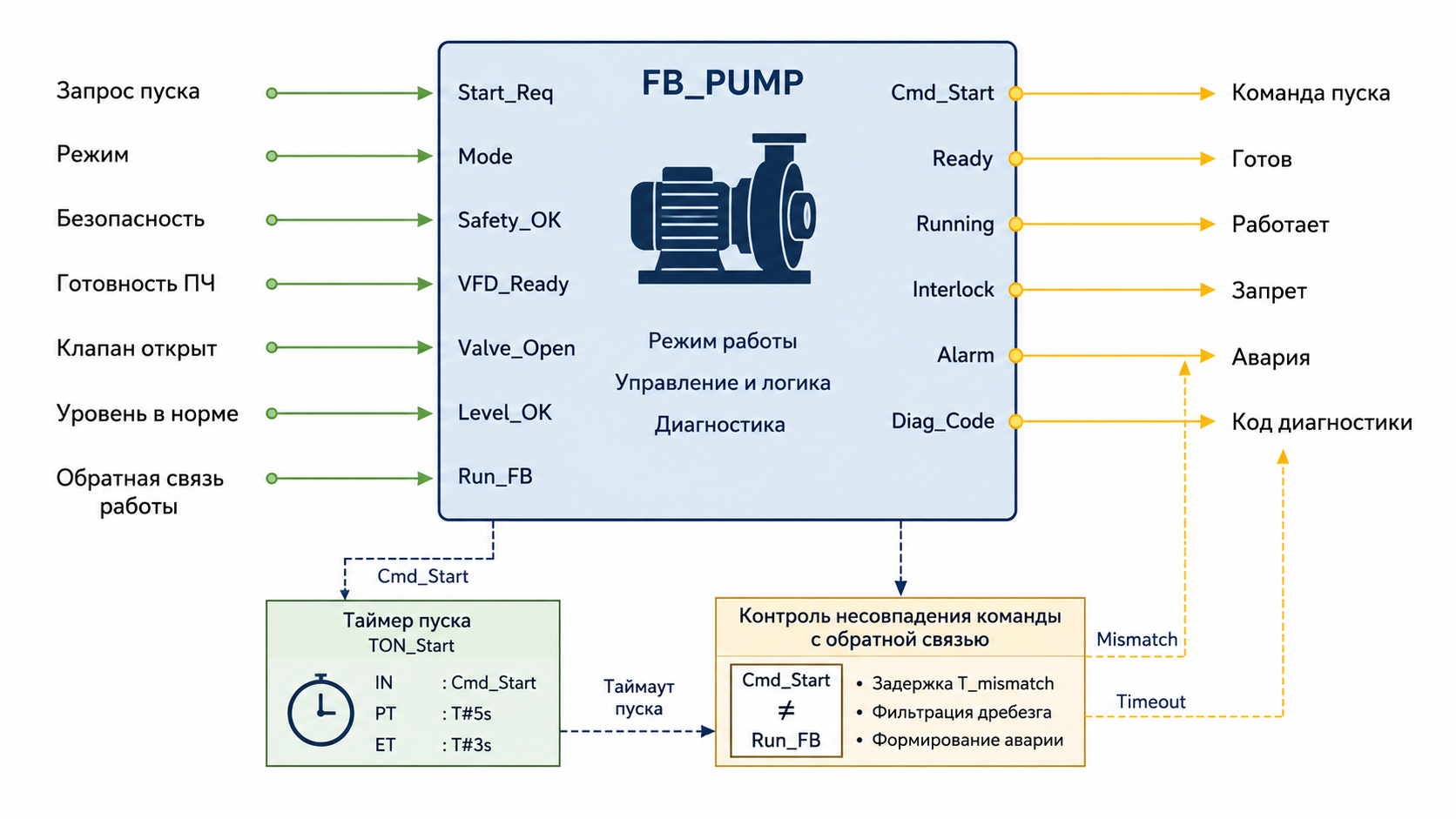

6. Практический пример: управление насосным агрегатом

Рассмотрим условный насос P101. Он должен работать в автоматическом и ручном режимах, иметь местный запрет, контролировать готовность пускателя или преобразователя частоты, подтверждение работы, токовую защиту и минимальный уровень в резервуаре.

Интерфейс функционального блока может включать:

· команды — запрос автоматического пуска, ручная команда, останов, сброс аварии;

· разрешения — режим управления, исправность цепи безопасности, уровень, состояние арматуры, готовность привода;

· обратные связи — работа, авария привода, местный режим, ток или частота;

· параметры — тайм-аут пуска, тайм-аут останова, допустимое число повторных попыток;

· выходы блока — команда на пуск, состояние, готовность, причина запрета, код аварии и признак необходимости обслуживания.

Ключевой момент — отделить запрос от фактической команды. Последовательность говорит «насос нужен», но окончательное решение принимает FB насоса с учётом всех блокировок. Это делает поведение одинаковым в автоматическом, ручном и дистанционном управлении.

Пример намеренно упрощён: в реальном проекте дополнительно учитывают фронты команд, повторный пуск после восстановления питания, приоритеты аварий, антидребезг, режим обслуживания и процедуру снятия блокировок. Но даже короткий фрагмент показывает правильное направление: команда формируется в одном месте и сопровождается диагностикой.

7. Диагностика должна проектироваться вместе с алгоритмом

Система без диагностики может управлять оборудованием, но плохо помогает эксплуатации. Оператор видит «насос не запустился», а инженер вынужден по очереди проверять режим, блокировки, уровень, связь, пускатель и выходной модуль. Хорошая программа сразу формирует структурированную причину запрета и хранит контекст события.

7.1. Диагностика дискретных сигналов

· контроль несовместимых состояний, например одновременно «задвижка открыта» и «задвижка закрыта»;

· тайм-аут движения исполнительного механизма;

· обнаружение отсутствия обратной связи после выдачи команды;

· антидребезг и задержки подтверждения, согласованные с реальной механикой;

· контроль цепей безопасности, где это предусмотрено аппаратурой и проектом.

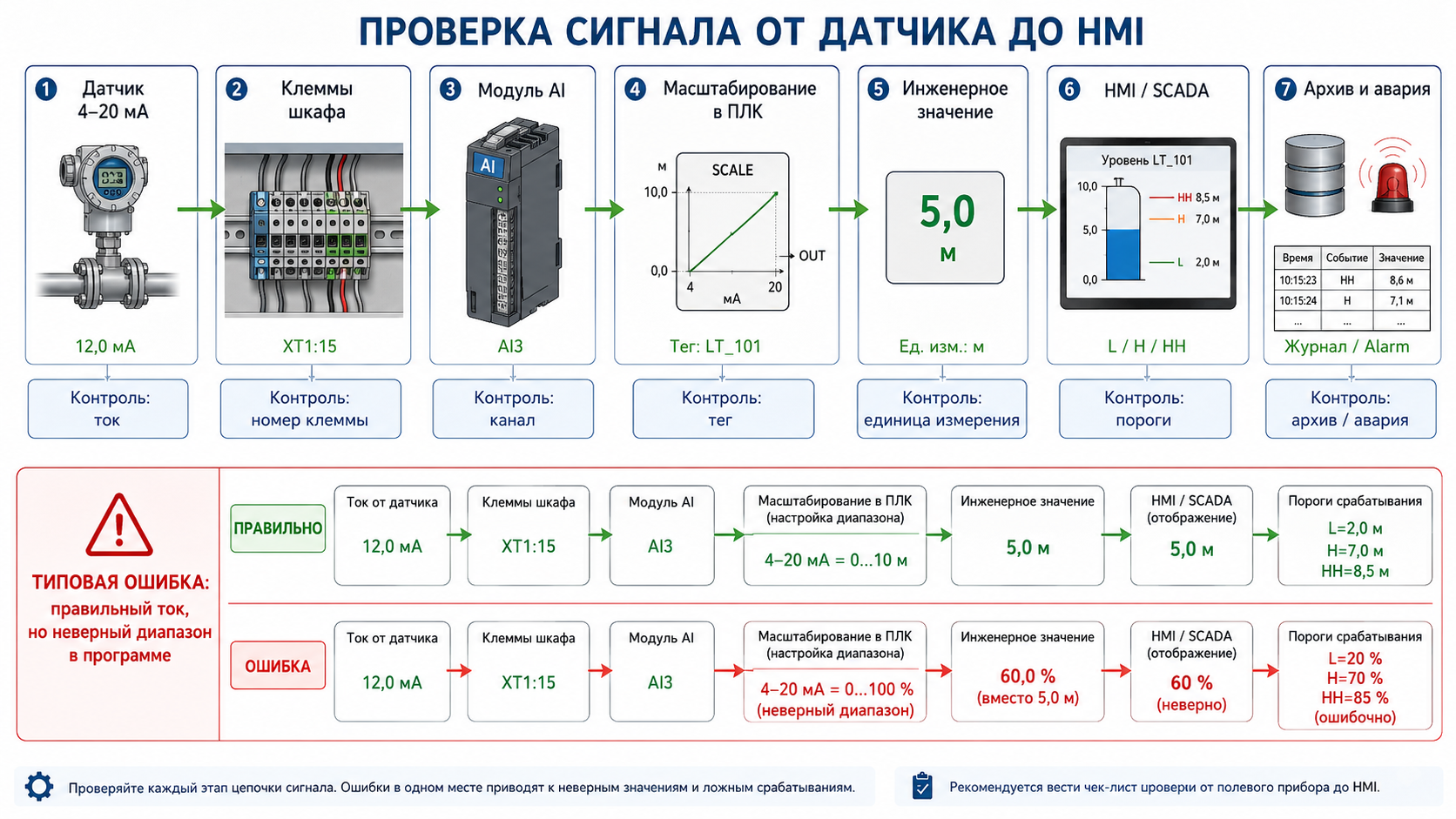

7.2. Аналоговые сигналы

· масштабирование из сырого диапазона в инженерные единицы;

· диагностика обрыва и выхода за допустимый электрический диапазон;

· проверка правдоподобия и скорости изменения;

· фильтрация без чрезмерного запаздывания;

· разделение технологических порогов и аппаратной неисправности канала.

7.3. Сетевые устройства

· тайм-аут связи и счётчик ошибок обмена;

· контроль актуальности данных, а не только наличия TCP-соединения;

· явное безопасное состояние при потере связи;

· диагностика качества канала и регистрация времени последнего корректного пакета;

· разделение команды, принятия команды и подтверждения фактического действия устройства.

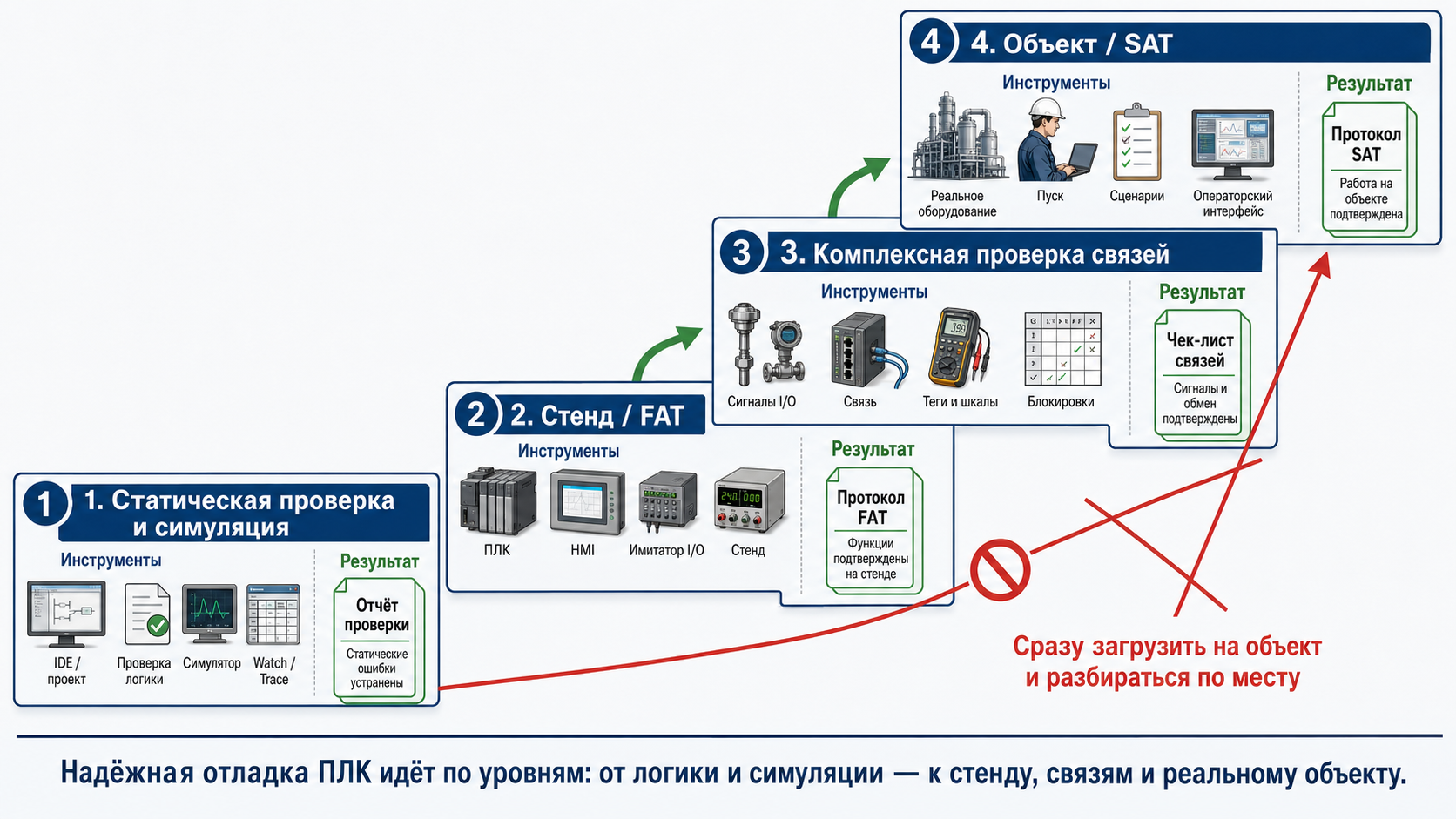

8. Методика отладки: движение снизу вверх

Пусконаладка становится управляемой, когда проверка идёт от простого к сложному. Попытка сразу запустить всю установку обычно создаёт несколько одновременных симптомов: неправильную адресацию, инверсию входа, пропущенную блокировку, ошибку HMI и несовпадение времён. Разобрать такой клубок существенно сложнее, чем подтвердить каждый уровень отдельно.

8.1. Статическая проверка и симуляция

До подключения к контроллеру проверяют структуру проекта, явные преобразования типов, начальные значения, обработку деления на ноль, выход за диапазон массива и завершение циклов. Затем в симуляторе прогоняют нормальный цикл, каждый аварийный переход и восстановление. Полезно заранее составить таблицу тестов: исходное состояние, действия, ожидаемое состояние, ожидаемые выходы и диагностические сообщения.

8.2. Стенд и FAT

На стенде проверяют реальный CPU, модули, сетевые устройства и HMI. При отсутствии части полевого оборудования применяют имитаторы сигналов или безопасное форсирование. Важный результат FAT — не фраза «вроде всё работает», а протокол с перечнем сценариев, фактическим результатом, замечаниями и версией программного проекта.

8.3. Комплексная проверка связей

Автономно исправные блоки могут неправильно взаимодействовать. Например, привод сообщает готовность с задержкой, а последовательность ожидает её в том же цикле; HMI сбрасывает команду раньше, чем FB фиксирует фронт; два узла одновременно претендуют на один общий ресурс. На этом этапе проверяют именно интерфейсы и временные зависимости.

8.4. SAT и пусконаладка на объекте

На объекте подтверждают соответствие программы реальной механике и технологии. Проверяют направления вращения, фактические времена открытия арматуры, задержки датчиков, реакцию на отключение питания, потерю сети, отказ одного агрегата и одновременное появление нескольких аварий. Изменения уставок и алгоритмов фиксируют, а не оставляют в виде устной договорённости возле шкафа.

9. Инструменты отладки и правила их безопасного применения

Современные среды разработки предоставляют похожий набор инструментов независимо от производителя контроллера. Различаются названия и интерфейс, но инженерная логика остаётся общей.

· онлайн-мониторинг — просмотр текущих значений переменных непосредственно в блоках программы;

· watch-таблицы — единый экран для сигналов, состояний, таймеров, диагностик и команд из разных модулей;

· трассировка — запись переменных с привязкой ко времени или циклу для анализа динамики, ПИД-регулирования и кратковременных событий;

· журнал контроллера — история запусков, исключений, сетевых ошибок и сообщений пользовательской программы;

· точки останова и пошаговое выполнение — поиск логической ошибки в тестовой среде или на безопасно остановленном объекте;

· форсирование — временная подмена входов или выходов для имитации сигналов;

· сравнение онлайн/офлайн — проверка, совпадает ли проект на инженерном компьютере с программой в контроллере;

· система контроля версий — история изменений, автор, комментарий, тег релиза и возможность отката.

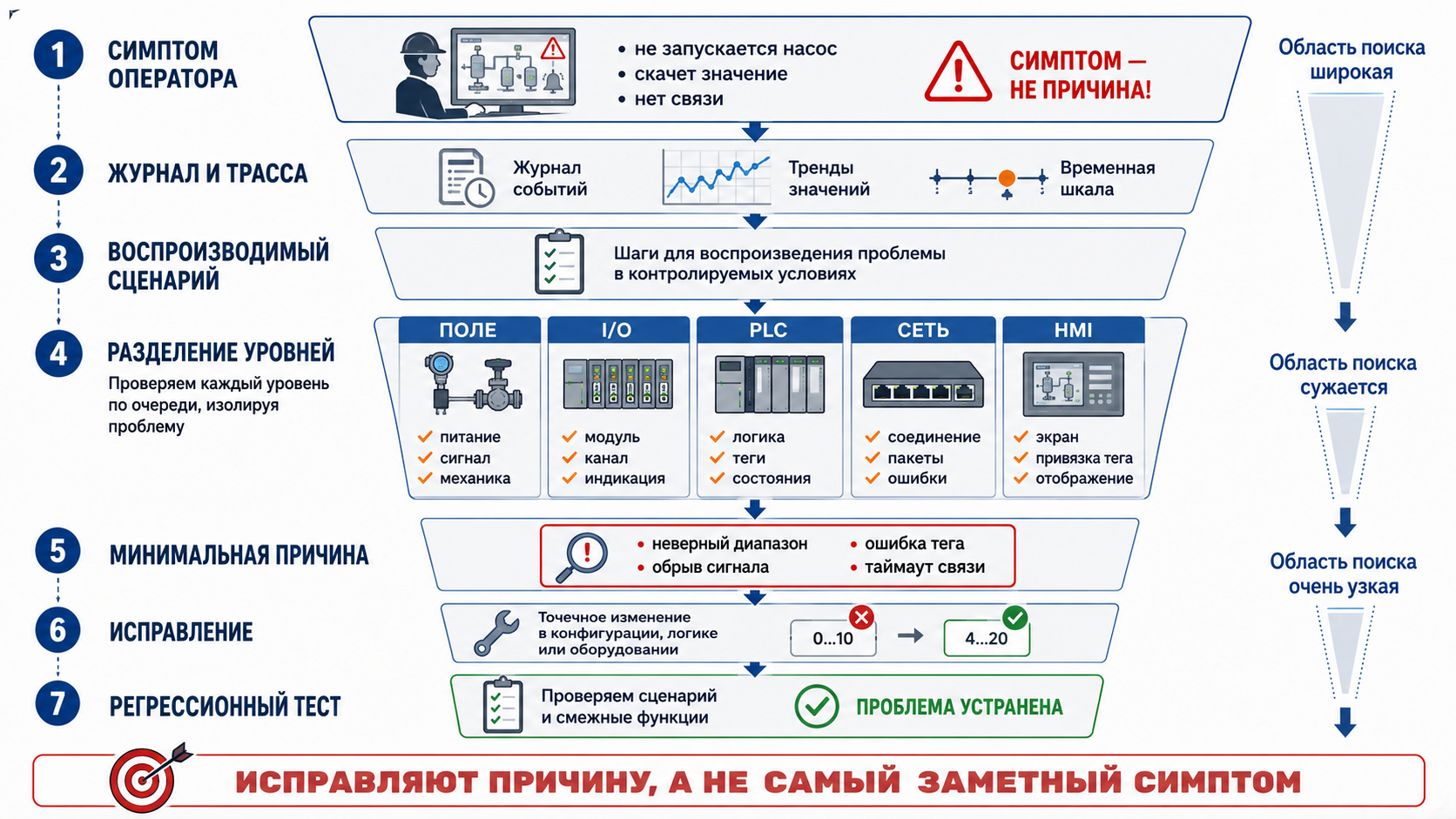

10. Как локализовать ошибку: от симптома к воспроизводимому сценарию

Фраза «иногда не запускается» не является диагностикой. Задача инженера — превратить наблюдение в воспроизводимый сценарий и последовательно сузить область поиска.

1.         Зафиксировать симптом. Когда он возник, в каком режиме, какие команды и состояния были активны, что видел оператор.

2.         Проверить последнюю корректную версию. Сравнить текущий проект, прошивку, библиотеку и конфигурацию устройств с ранее работавшим состоянием.

3.         Собрать факты. Журнал, трасса, снимок watch-таблицы, диагностический буфер CPU, сетевые счётчики и события HMI.

4.         Воспроизвести. Определить минимальный набор условий, при котором ошибка повторяется.

5.         Разделить уровни. Проверить физический сигнал, модуль I/O, нормализацию, объектный FB, последовательность и отображение на HMI.

6.         Проверить гипотезу одним изменением. Не вносить несколько правок одновременно — иначе невозможно понять, что именно устранило симптом.

7.         Провести регрессионный тест. Повторить не только проблемный сценарий, но и соседние режимы, аварии и восстановление.

8.         Задокументировать решение. Причина, изменение, версия, дата, проверенные сценарии и ограничения должны попасть в журнал проекта.

11. Типичные ошибки при проектировании и отладке

12. FAT, SAT и комплект передачи PLC-проекта

Испытания программы должны подтверждать не только штатный цикл. Минимальный набор включает пуск и останов, ручной и автоматический режимы, все блокировки, потерю каждого критичного сигнала, отказ привода, восстановление после отключения питания, потерю связи, квитирование аварий и проверку прав доступа оператора.

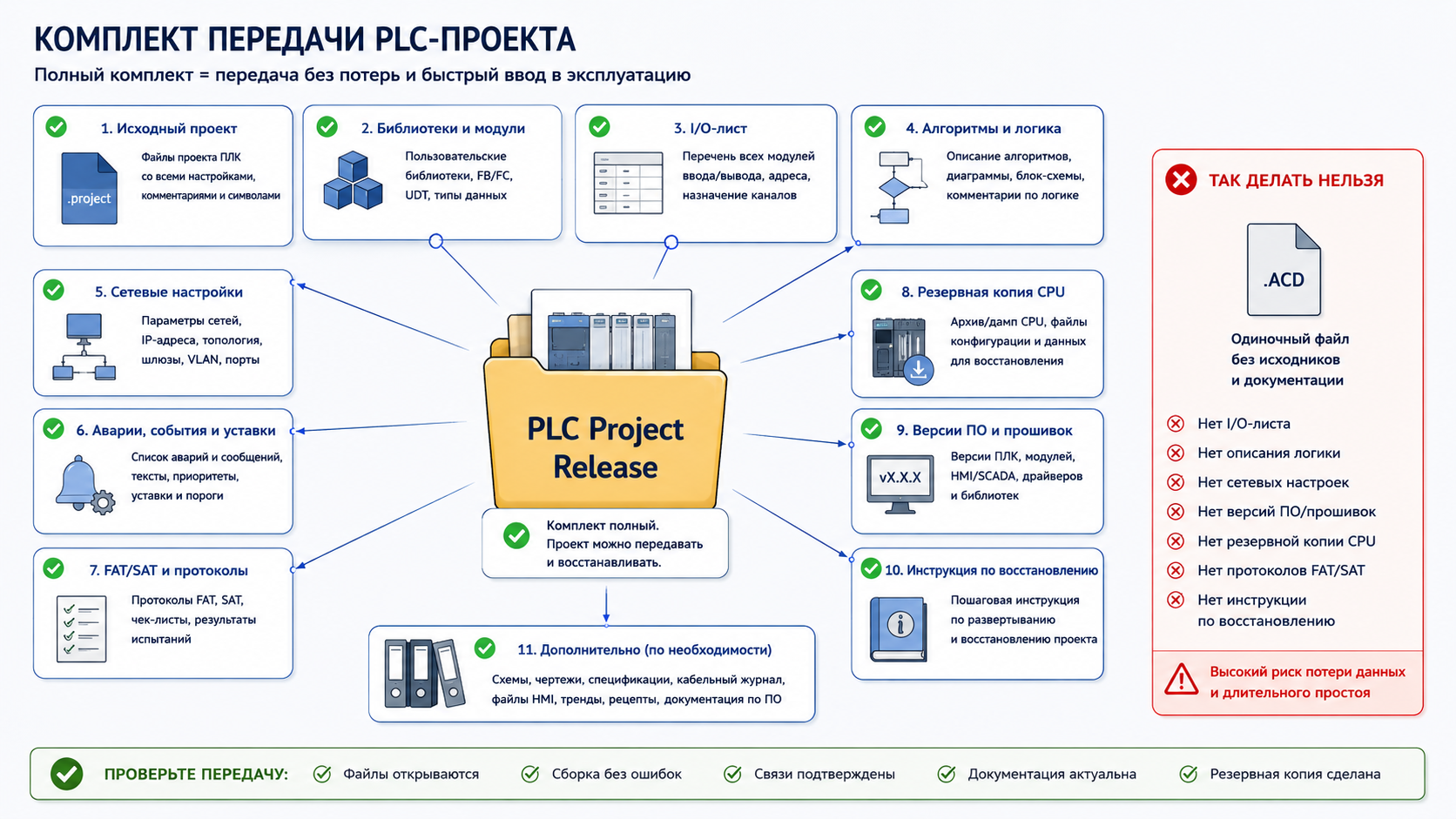

По завершении работ заказчику передают не один бинарный файл, а воспроизводимый комплект:

· исходный проект ПЛК, HMI и при наличии SCADA в согласованной версии среды разработки;

· архив библиотек, описания пользовательских блоков и перечень внешних зависимостей;

· аппаратную конфигурацию, таблицу сетевых адресов и параметры обмена;

· актуальный I/O-лист, таблицу тегов, перечень аварий и уставок;

· описание алгоритмов, режимов и последовательностей;

· протокол FAT/SAT и перечень открытых замечаний, если они остались;

· резервную копию программы из фактически работающего контроллера;

· инструкцию по восстановлению и порядок внесения изменений;

· сведения о версиях прошивок, IDE и ключевых устройств;

· доступы и пароли по согласованной политике безопасности — не в комментариях программы и не на наклейке внутри двери шкафа.

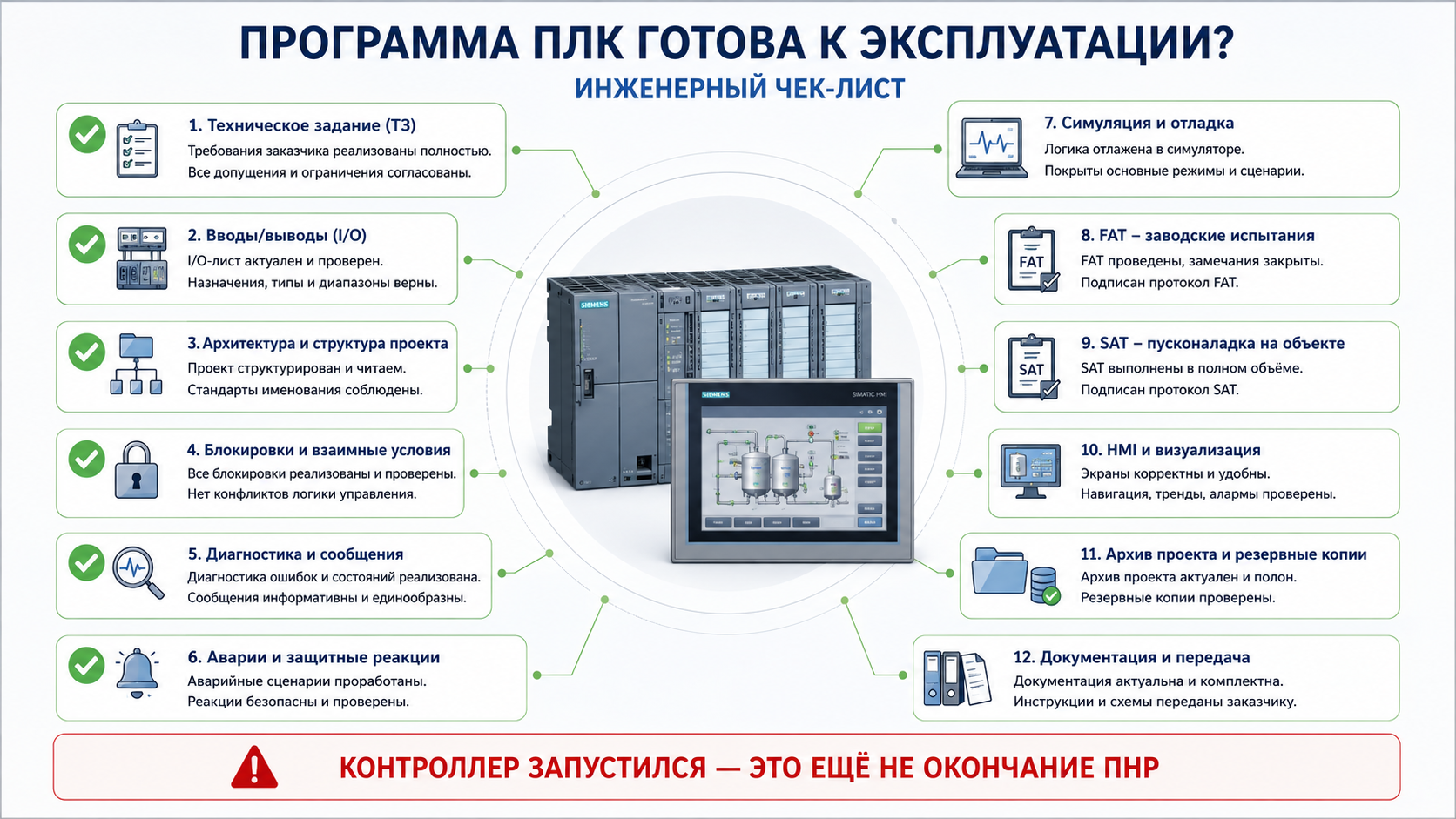

13. Чек-лист готовности программы ПЛК к эксплуатации

· Техническое задание и алгоритмы согласованы, спорные режимы зафиксированы.

· I/O-лист совпадает со схемами, фактическими клеммами, программными тегами и HMI.

· Все физические сигналы нормализованы, масштабированы и имеют диагностику качества.

· Для исполнительных механизмов реализованы разрешения, блокировки, обратные связи и тайм-ауты.

· Последовательности имеют явные состояния, переходы, аварийный выход и восстановление.

· Каждый физический выход формируется в одном контролируемом месте программы.

· Проверены граничные значения, деление на ноль, индексы массивов и максимальное время цикла.

· Проведены симуляция, FAT и объектовые испытания по сценариям.

· На HMI отображается не только авария, но и причина запрета пуска.

· Сняты все force, временные перемычки и тестовые обходы.

· Онлайн-проект сравнен с архивом релиза, версия зафиксирована.

· Заказчику переданы исходники, резервные копии, документация и протоколы.

14. Почему проектирование, шкаф автоматики и ПНР должны рассматриваться вместе

Программное обеспечение не существует отдельно от электрической схемы и реального монтажа. Неверно выбранный тип входа нельзя исправить красивым кодом; помехи на RS-485 не исчезнут после добавления ещё одного таймера; отсутствие обратной связи от контактора не компенсируется сообщением на HMI. Поэтому наиболее предсказуемый результат получается, когда проектирование схем, производство шкафа, программирование PLC/HMI/SCADA, электромонтаж и пусконаладка связаны единой инженерной ответственностью.

Для заказчика это означает меньше разрывов между участниками проекта: адреса сигналов согласуются со схемами, программные блокировки — с аппаратными, HMI — с реальными режимами оборудования, а замечания ПНР возвращаются в актуальную документацию. В результате эксплуатация получает не набор отдельных работ, а рабочую систему управления.

15. Компетенции ЭЛТЕКО в разработке АСУ ТП

ЭЛТЕКО выполняет проекты промышленной автоматизации полного цикла: анализ исходных данных, разработку электрических схем и алгоритмов, производство шкафов управления и автоматики, программирование ПЛК, HMI и SCADA, интеграцию с приводами и полевыми устройствами, стендовые испытания, электромонтаж и пусконаладочные работы.

При разработке программ основное внимание уделяется модульной архитектуре, диагностике, понятным интерфейсам оператора, тестированию аварийных сценариев и комплектной передаче проекта. Это особенно важно для объектов, где система должна не просто запуститься в день ПНР, а оставаться понятной и обслуживаемой в течение всего срока эксплуатации.

Вывод

Профессиональная программа ПЛК начинается не с выбора языка и не с первой сети LD. Она начинается с понимания технологии, формализованных режимов, полного перечня сигналов и заранее определённых аварийных сценариев. Затем появляются модульная архитектура, диагностика, тесты и только после этого — объектовая наладка.

Главный критерий качества прост: система должна предсказуемо работать не только в идеальном автоматическом цикле, но и при отказе датчика, потере связи, ошибке оператора, отключении питания и восстановлении после аварии. Именно такая программа становится частью надёжной АСУ ТП, а не временным набором логических условий.
