Почему выбивает автомат: основные причины и что проверять

Вступление: автомат не ругается, он предупреждает

Ситуация знакомая: включили чайник, компрессор, насос, сварочный аппарат или просто несколько линий освещения - и в щите щелчок. Свет погас, оборудование остановилось, а кто-то уже тянется к автомату со словами: «Сейчас включим обратно».

Вот здесь лучше остановиться. Автоматический выключатель - это не кнопка включения света, а защитный аппарат. Он отключает цепь, когда ток становится опасным для кабеля, оборудования или всей установки. Один случайный сбой еще можно принять за рабочий эпизод. Но если автомат выбивает повторно, это уже не «характер щита», а технический симптом.

Материал поможет понять, какие причины чаще всего приводят к срабатыванию автомата, как отличить перегрузку от короткого замыкания, почему иногда виноват не автомат, а нагрузка или монтаж, и что должен проверить специалист перед тем, как менять аппарат или переделывать щит.

Что значит «выбивает автомат»

В быту фразой «выбивает автомат» часто называют любое отключение в щите. На практике важно уточнить, что именно отключилось: автоматический выключатель, УЗО, дифавтомат, вводной аппарат или моторный автомат. Это разные устройства, и причины их срабатывания тоже разные.

Для диагностики это принципиально. Если отключается автомат - в первую очередь ищут сверхток. Если отключается УЗО - проверяют утечки и схему нейтралей. Если отключается дифавтомат - нужно понять, какая именно часть защиты сработала. У некоторых аппаратов есть индикатор причины отключения; у простых модульных устройств его нет, поэтому приходится смотреть на симптомы и измерения.

Теоретическая основа: как автомат понимает, что пора отключаться

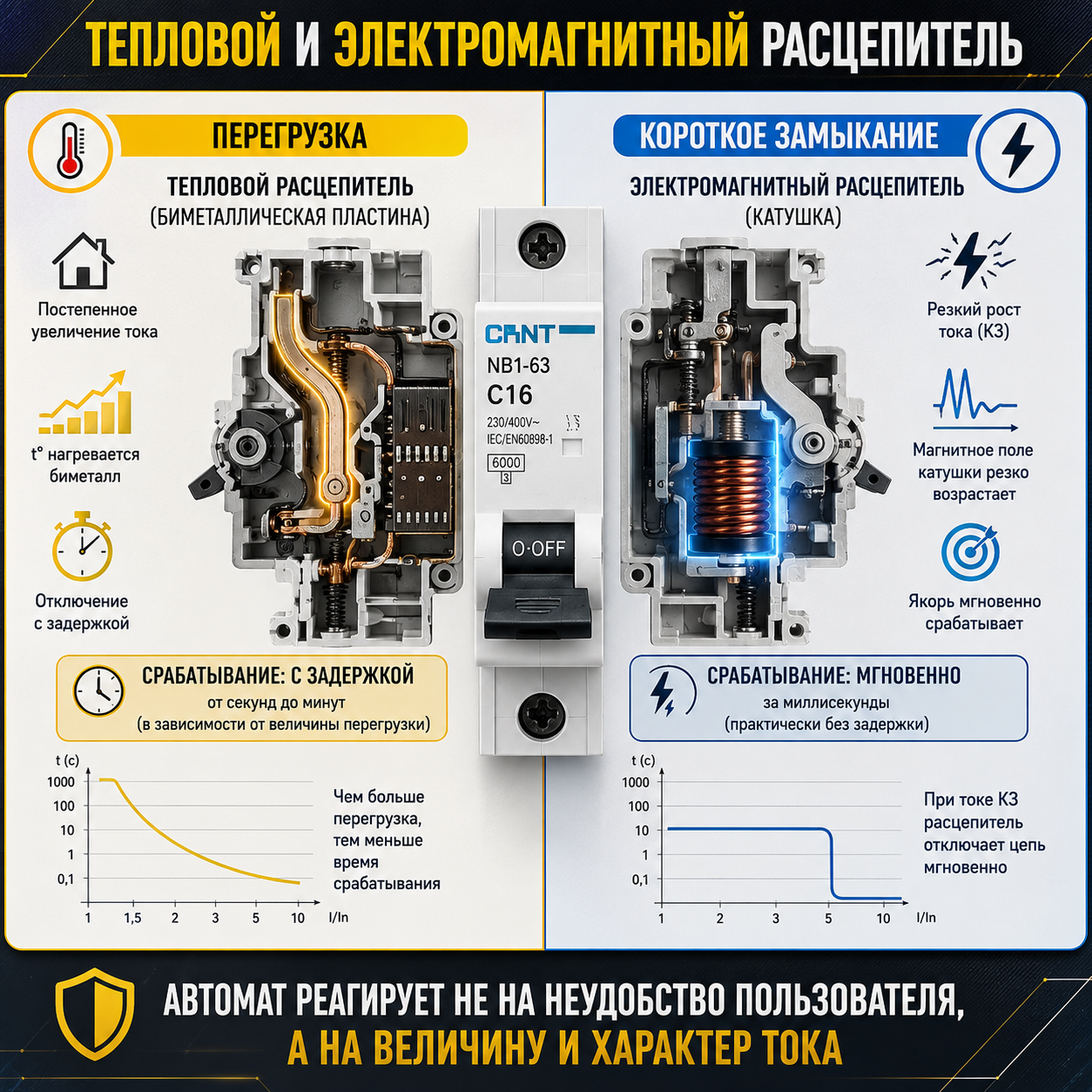

Классический модульный автоматический выключатель имеет два основных расцепителя: тепловой и электромагнитный. Тепловой реагирует на длительную перегрузку: ток выше допустимого нагревает биметаллическую пластину, она деформируется и запускает механизм отключения. Электромагнитный расцепитель реагирует быстро при коротком замыкании, когда ток резко возрастает в несколько раз относительно номинального значения.

Промышленные автоматические выключатели могут иметь электронные расцепители с настройками по току, времени, короткому замыканию, замыканию на землю и селективности. Они дают больше возможностей, но требуют грамотной настройки. Аппарат с умными уставками, настроенный «на глаз», превращается в дорогое устройство для случайных отключений.

Нормативная и авторитетная база

При подготовке статьи и будущих технических материалов по этой теме стоит сверять формулировки с актуальными редакциями нормативных документов и паспортами производителей. Особенно если текст будет использоваться не как общий материал, а как основа для проектирования или коммерческого предложения.

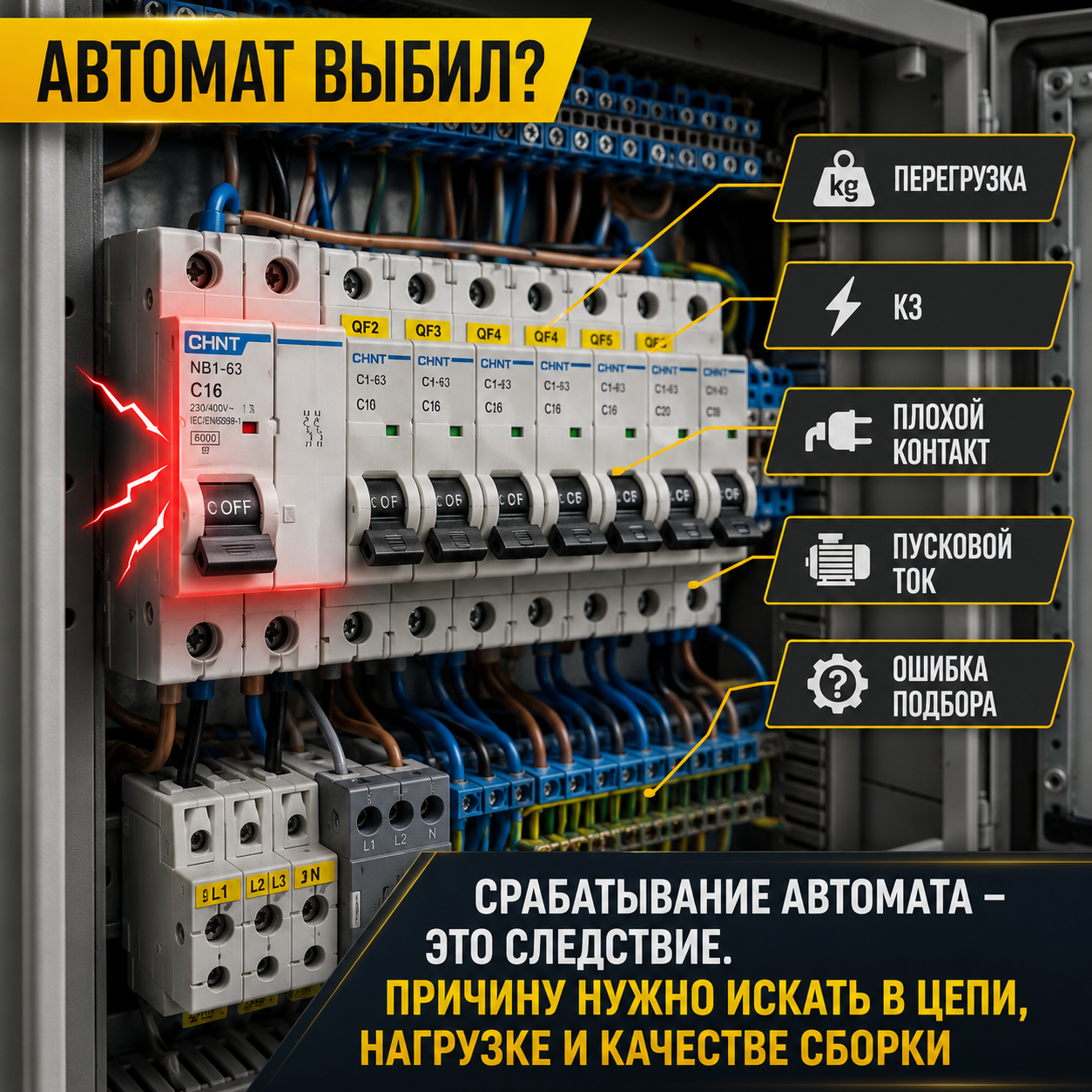

Основные причины, почему выбивает автомат

Ниже - не «народный рейтинг виноватых», а рабочая логика диагностики. В реальном щите причины могут сочетаться: например, слабая клемма нагревает автомат, а перегруженная линия добивает ситуацию до отключения. Поэтому хороший электрик смотрит не только на аппарат, но и на кабель, нагрузку, схему, соединения и условия эксплуатации.

1. Перегрузка линии

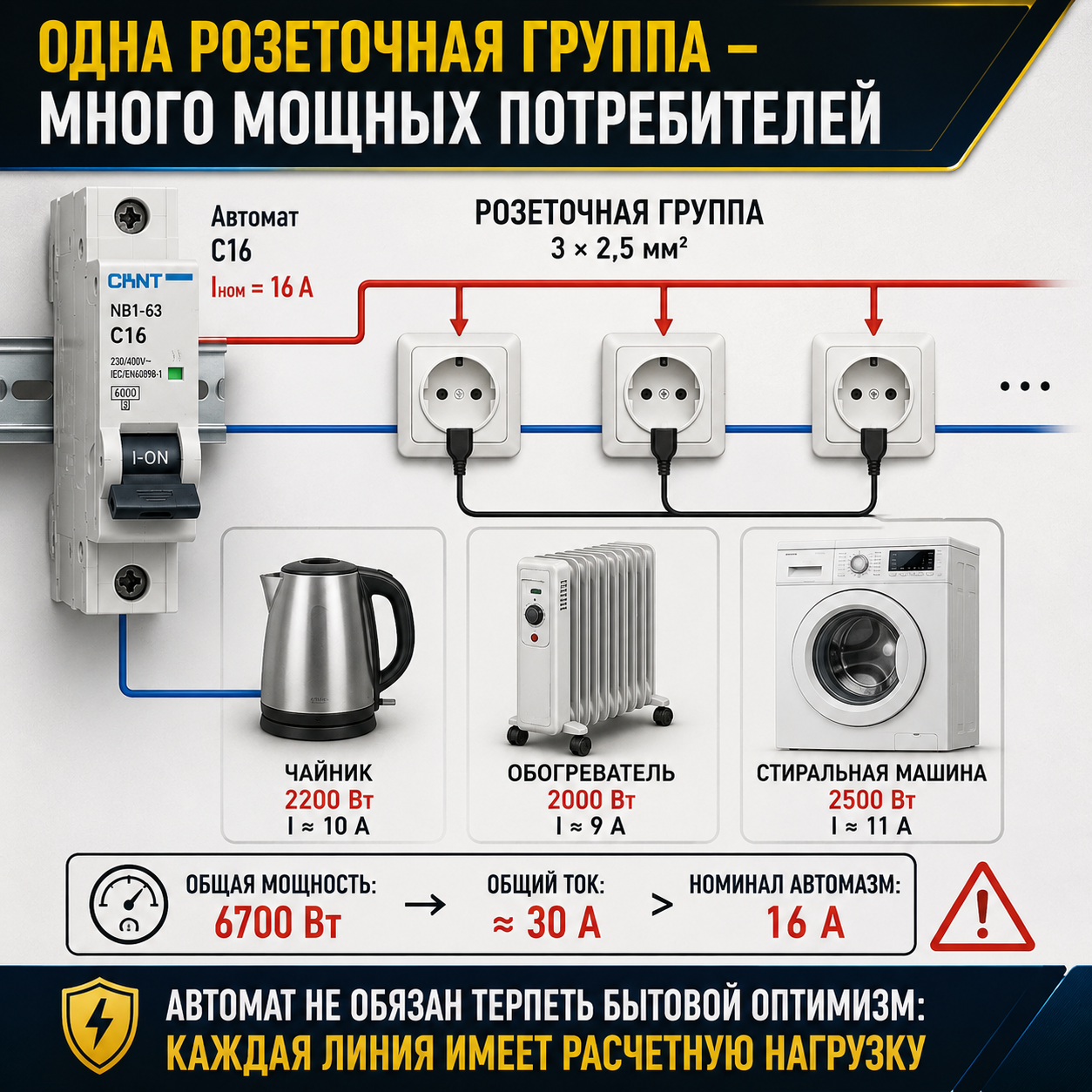

Перегрузка возникает, когда по линии идет ток выше допустимого для автомата, кабеля или условий прокладки. Например, на одну розеточную группу повесили обогреватель, чайник, микроволновку и еще «немного, он же раньше держал». Некоторое время все может работать, но тепловой расцепитель автомата постепенно нагревается и отключает цепь.

Характерный признак: автомат выбивает не сразу, а через несколько минут или десятков минут после включения нагрузки. Иногда он горячий на ощупь, но трогать внутренности щита руками, конечно, не нужно. Для проверки специалист измеряет ток клещами, сравнивает его с номиналом аппарата, сечением кабеля и условиями прокладки.

2. Короткое замыкание в линии или приборе

Короткое замыкание - это резкое увеличение тока из-за повреждения изоляции, неправильного соединения проводников или внутренней неисправности оборудования. В отличие от перегрузки, КЗ обычно приводит к мгновенному отключению автомата при включении линии или конкретного прибора.

Характерный признак: автомат выбивает сразу, с резким щелчком, иногда с хлопком, запахом гари или следами оплавления. Повторное включение без поиска причины опасно. Если внутри кабеля, розетки, светильника, двигателя или блока питания есть замыкание, каждое включение - это не диагностика, а маленькое испытание на выживание.

3. Неисправный электроприбор или оборудование

Иногда щит исправен, а проблема находится в подключенном потребителе. Нагреватель с пробитой изоляцией, компрессор с поврежденной обмоткой, насос с заклинившей механикой, блок питания с дефектом, старый удлинитель с переломанным проводом - все это может вызывать срабатывание защиты.

Простой бытовой тест: если автомат выбивает при включении одного и того же прибора, прибор должен быть отключен и проверен специалистом. В промышленности аналогично: если отключается линия конкретного двигателя, не стоит сразу обвинять автомат. Нужно проверять ток, сопротивление изоляции, состояние кабеля, механическую часть и режим запуска.

4. Плохой контакт в клемме, на шине или в автомате

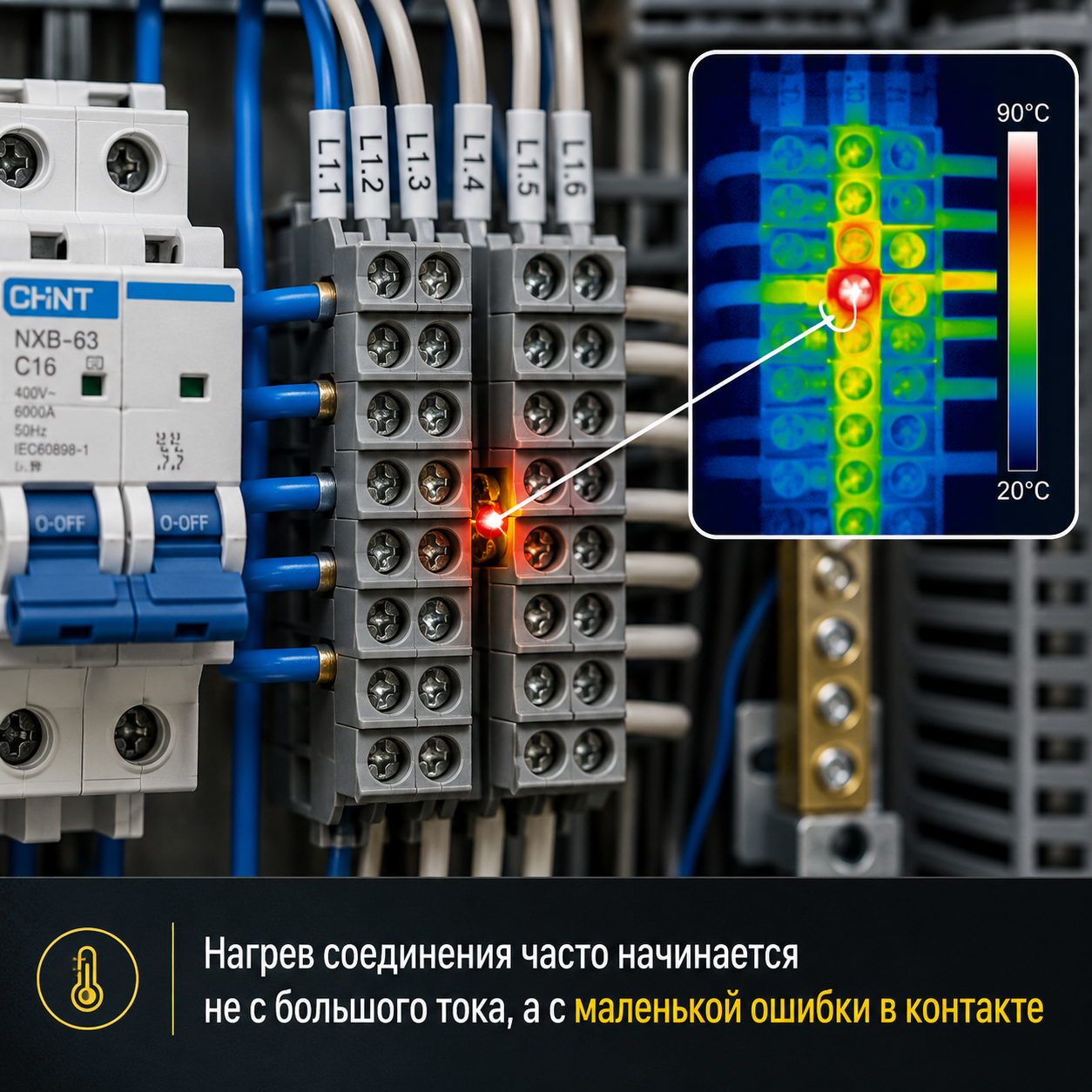

Плохой контакт - одна из самых неприятных причин. Ток может быть не запредельным, но место соединения нагревается из-за повышенного переходного сопротивления. Нагрев передается корпусу аппарата, изоляции, соседним проводникам. В итоге автомат может отключаться по температуре или выйти из строя.

Причины типовые: недотянутый винт, перетянутый винт с повреждением жилы, провод без наконечника, несколько проводников в клемме аппарата, окисление, несовместимость алюминия и меди, отсутствие обслуживания после транспортировки и вибрации. В промышленном щите сюда добавляются вибрации оборудования, пусковые токи двигателей и плотная компоновка.

5. Неверно выбран номинал автомата или характеристика отключения

Автомат выбирают не по принципу «поставим побольше, чтобы не выбивало», а под кабель, нагрузку, условия прокладки и ожидаемый ток короткого замыкания. Если номинал слишком мал, он будет отключаться при нормальной рабочей нагрузке. Если слишком велик, он может не защитить кабель от перегрева. Оба варианта плохие, просто первый раздражает сразу, а второй может проявиться позже и гораздо дороже.

Характеристика B, C или D также выбирается по задаче. Например, линия с двигателем или трансформатором может давать высокий пусковой ток, который автомат с неподходящей характеристикой воспринимает как аварийный режим. Но замена C на D без расчета петли «фаза-ноль» и проверки условий отключения может создать опасную ситуацию: при реальном КЗ аппарат отключится недостаточно быстро.

6. Высокие пусковые токи

Некоторые нагрузки в момент включения потребляют ток в несколько раз выше рабочего. Это двигатели, компрессоры, насосы, трансформаторы, мощные блоки питания, светодиодные драйверы, группы светильников, зарядные устройства, ИБП. Если таких потребителей много или они включаются одновременно, автомат может срабатывать даже при нормальном установившемся токе.

В бытовом щите это часто видно при включении мощного инструмента или группы LED-светильников. В промышленном шкафу - при запуске вентилятора, насоса, конвейера, дробилки, компрессора. Решение не всегда в замене автомата: иногда требуется разделение линий, задержка включения, устройство плавного пуска, частотный преобразователь, корректная характеристика защиты или изменение алгоритма управления.

7. Утечка тока, если на самом деле отключается дифавтомат

Частая путаница: пользователь говорит «выбивает автомат», а в щите стоит дифавтомат или УЗО. Если отключается аппарат дифференциальной защиты, причина может быть не в перегрузке, а в утечке тока. Например, повреждена изоляция кабеля, в розетку попала влага, ТЭН пробивает на корпус, ноль после УЗО где-то соединен с PE или нейтраль перепутана между группами.

Для такой диагностики простой замены аппарата недостаточно. Проверяют схему подключения, разделение N и PE, сопротивление изоляции, утечки по группам, состояние потребителей. Особенно внимательно смотрят влажные зоны, наружные линии, насосы, водонагреватели и оборудование с фильтрами ЭМС.

8. Ошибка в схеме щита или отсутствие селективности

Иногда выбивает не тот автомат, который должен был отключиться. Например, при аварии на одной групповой линии отключается вводной аппарат, и без света остается весь объект. Это не всегда неисправность: возможно, защитные аппараты подобраны без селективности или ток КЗ слишком велик для ожидаемой координации.

В распределительных щитах и НКУ это особенно важно. Для объекта мало «чтобы стояли автоматы». Нужно, чтобы при повреждении отключался минимально необходимый участок. Иначе маленькая проблема на одной линии превращается в остановку участка, цеха или всего здания. Экономия на расчетах селективности обычно приходит обратно в виде простоев.

9. Перегрев щита из-за плотной компоновки или условий среды

Автоматы имеют свои температурные условия работы. Если щит установлен в жарком помещении, на солнце, рядом с тепловыделяющим оборудованием или набит аппаратами без учета вентиляции, защитные устройства могут работать на границе допустимого режима. Добавьте к этому слабый контакт - и получаем периодические отключения, которые «почему-то» чаще случаются летом или под высокой нагрузкой.

Для НКУ и шкафов управления важна не только схема, но и компоновка: расстояния, вентиляция, тепловыделение частотных преобразователей, блоков питания, контакторов, пускателей, УПП, плотность кабельных пучков. Щит - не чемодан: если все влезло, это еще не значит, что все будет нормально работать.

10. Неисправность самого автомата

Автоматический выключатель тоже может выйти из строя: износ механизма, перегрев контактов, повреждение корпуса, последствия короткого замыкания, заводской дефект, неправильная установка, неподходящая коммутационная способность. Но менять автомат «на всякий случай» до проверки цепи - слабая диагностика. Иногда новый аппарат сразу отключится по той же причине, потому что проблема была не в нем.

Замена оправдана, если есть следы перегрева, трещины, механические дефекты, нестабильное включение, срабатывание без нагрузки после проверки цепи или несоответствие характеристик проекту. В промышленном щите дополнительно проверяют паспортные параметры, Icu/Ics, категорию применения, уставки электронного расцепителя и координацию с вышестоящей защитой.

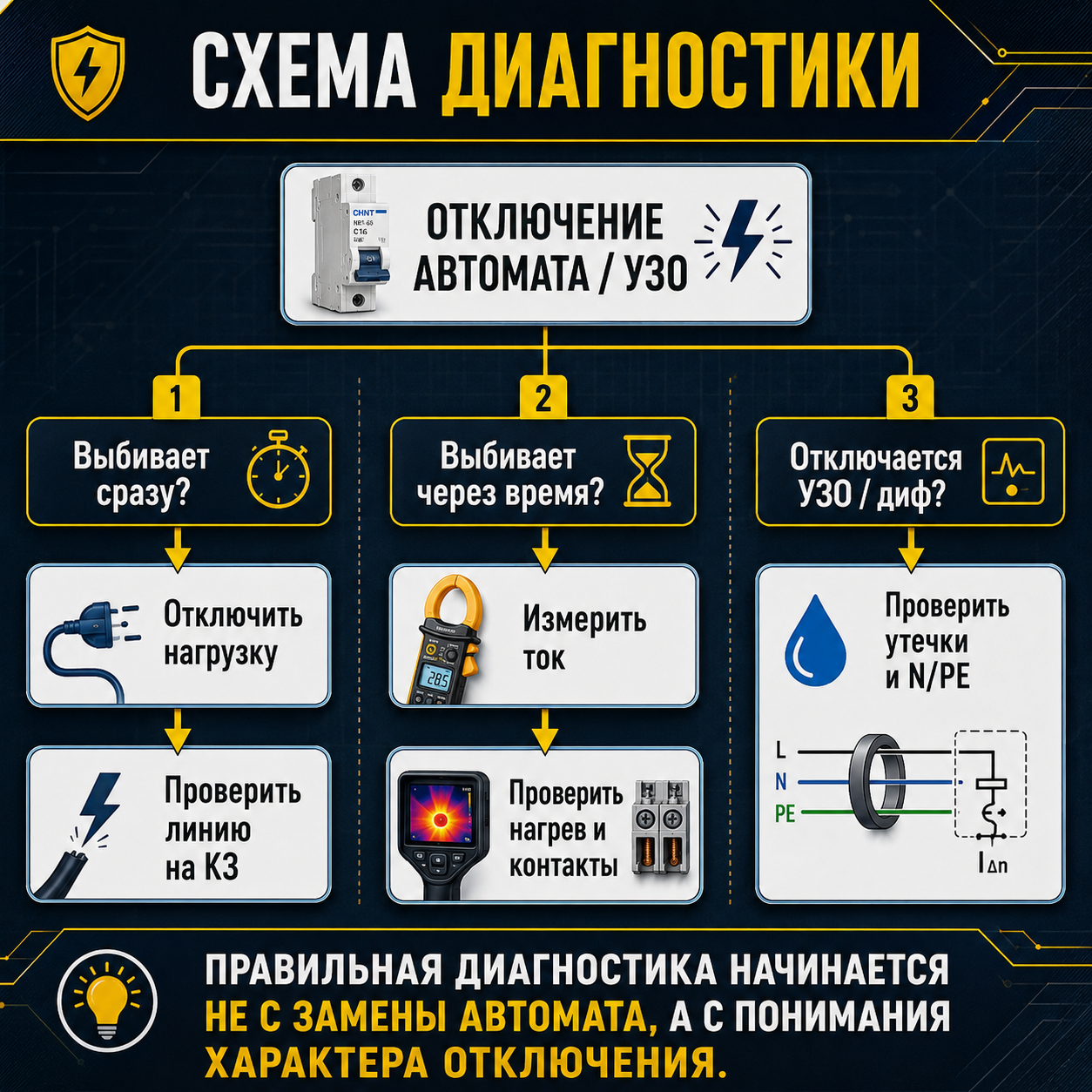

Как понять причину по поведению автомата

Что можно проверить безопасно самому

Есть действия, которые пользователь может выполнить без вскрытия щита и без работы под напряжением. Они не заменяют диагностику, но помогают не усугубить ситуацию и правильно объяснить проблему специалисту.

1. Запомнить, какой именно аппарат отключается: групповой, вводной, УЗО, дифавтомат, моторный автомат.
2. Понять момент срабатывания: сразу, через время, при включении конкретной нагрузки, во влажную погоду, ночью, после ремонта или добавления оборудования.
3. Отключить из розеток подозрительные приборы и не включать их повторно до проверки, если отключение связано с ними.
4. Не пытаться удерживать рычаг автомата, фиксировать его скотчем, подпорками или другими «инженерными» методами из отдела ужасов.
5. Проверить, нет ли запаха гари, нагрева корпуса щита, искрения, следов оплавления на розетках и вилках. При таких признаках лучше отключить питание и вызвать специалиста.
6. Записать, какие нагрузки работали в момент отключения: это сильно ускоряет диагностику.

Что проверяет специалист

Профессиональная диагностика начинается не с фразы «автомат слабый, поставим побольше», а с проверки цепи. Нормальная последовательность выглядит примерно так:

Типовые ошибки при попытке «решить» проблему

1. Поставить автомат большего номинала без проверки кабеля. Это может убрать отключения, но оставить линию без нормальной защиты от перегрева.
2. Заменить характеристику C на D без проверки тока короткого замыкания. При реальной аварии отключение может стать слишком медленным.
3. Объединить нейтрали после разных УЗО или дифавтоматов. Результат - странные и регулярные отключения, особенно при включении нагрузок.
4. Подключить несколько проводников под одну клемму автомата, если производитель это не допускает. Контакт может ослабнуть и греться.
5. Игнорировать пусковые токи двигателей, насосов, компрессоров, трансформаторов и LED-драйверов.
6. Искать причину только в щите, не проверяя конечные розетки, светильники, кабельные трассы и оборудование.
7. После каждого отключения просто включать автомат обратно. Повторное срабатывание - это уже заявка на диагностику, а не приглашение к соревнованию «кто упрямее».

Практические примеры

Пример 1. Розеточная группа в офисе

В офисе периодически выбивало автомат на розеточную группу. По факту на одной линии работали чайник, микроволновка, обогреватель, принтер и зарядные устройства. Автомат отключался не сразу, а через 10-15 минут. Диагностика показала перегрузку линии. Решение: разделить нагрузки по группам, перенести мощные потребители на отдельные линии и проверить соответствие кабеля автоматам.

Пример 2. Насос в промышленном шкафу

В шкафу управления насосом автомат отключался в момент запуска. Рабочий ток был в пределах нормы, но пусковой ток превышал допустимый для установленной защиты. Дополнительно обнаружили, что насос запускался под нагрузкой. Решение: проверить механику, пересмотреть алгоритм запуска, подобрать защиту двигателя, рассмотреть УПП или ПЧ, настроить задержки и уставки.

Пример 3. Щит после ремонта

После ремонта квартиры стало периодически отключаться УЗО, которое пользователь называл автоматом. Причина оказалась в объединении нулевых проводников разных групп после УЗО. При включении части нагрузки дифференциальный ток проходил не по своему контуру, и защита отключалась. Решение: разнести нейтрали по группам, привести схему к корректному виду, промаркировать линии.

Пример 4. Нагрев автомата в распределительном щите

На объекте жаловались на отключение автомата под умеренной нагрузкой. Измерение тока не показало перегруза, но тепловизор обнаружил перегрев верхней клеммы. После отключения и осмотра нашли плохо зажатую жилу без правильной подготовки. Решение: заменить поврежденный участок, выполнить корректное оконцевание, проверить момент затяжки и провести повторный контроль под нагрузкой.

Особенности для квартир, домов и промышленных объектов

Как правильно устранять причину

Правильное решение зависит от причины. Универсального «поставить автомат на 32 А» не существует. Точнее, существует, но обычно заканчивается вопросами от пожарного инспектора, страховщика или службы эксплуатации.

Чего нельзя делать при срабатывании автомата

• Нельзя заменять автомат на больший номинал без проверки кабеля и схемы.
• Нельзя перемыкать автомат, фиксировать рычаг или обходить защиту.
• Нельзя подтягивать контакты в щите под напряжением.
• Нельзя оставлять запах гари, нагрев и потемнение корпуса «до понедельника».
• Нельзя считать, что если автомат включился обратно, то проблема исчезла.
• Нельзя подключать мощное оборудование через случайные удлинители и переходники.
• Нельзя менять защитные аппараты без понимания, что именно отключается: автомат, УЗО или дифавтомат.

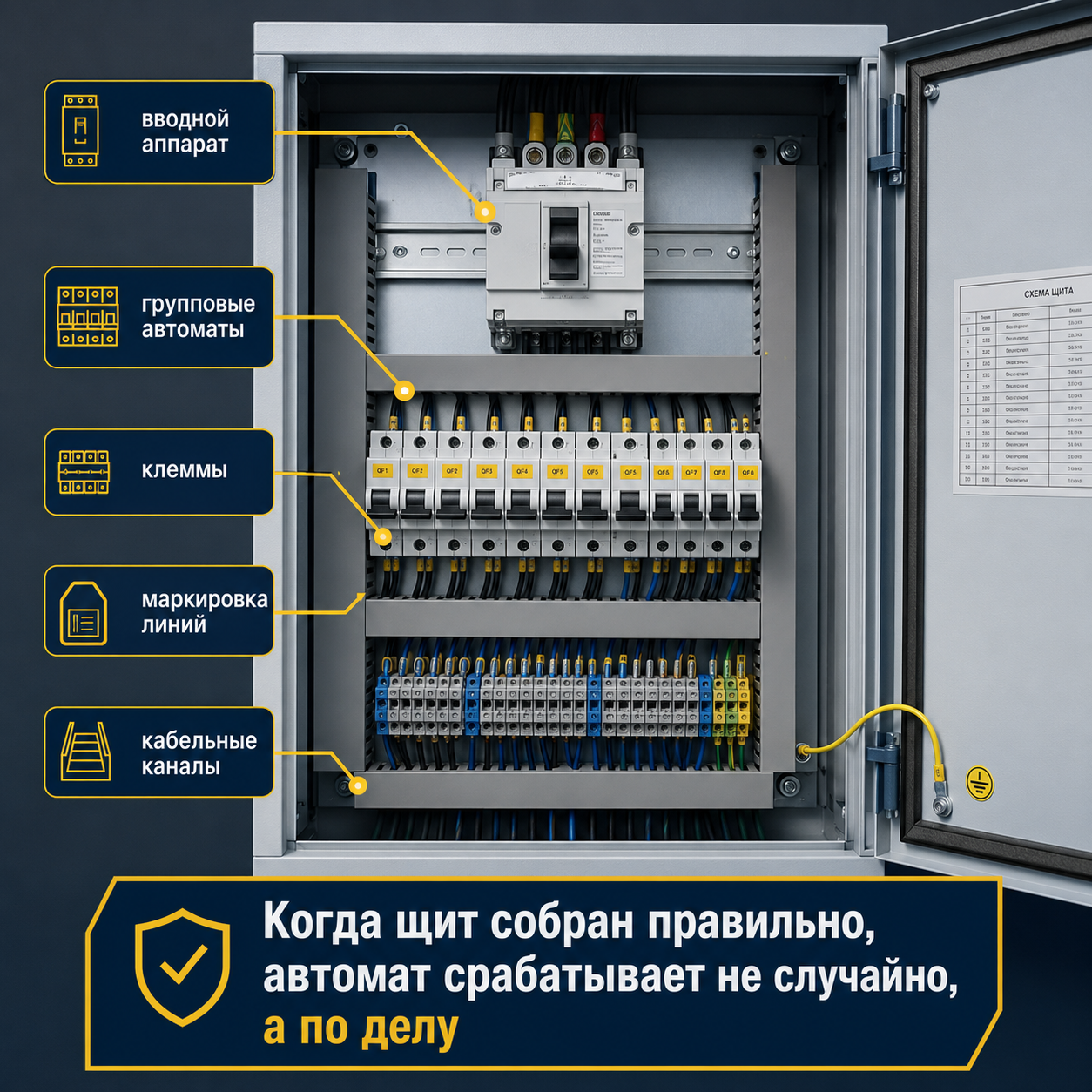

Как эта тема связана со сборкой электрощитов и НКУ

Для производителя электрощитов вопрос срабатывания автоматов - не только про выбор модульного аппарата. Это про качество проектирования и сборки: расчет нагрузки, выбор кабеля и шин, селективность, компоновку, клеммные соединения, маркировку, испытания, ПНР и документацию.

В хорошо собранном щите автоматы не должны отключаться «по настроению». Они должны срабатывать тогда, когда действительно возник аварийный режим, и отключать именно тот участок, который требуется. Для этого в щите важны:

• правильный расчет токов нагрузки и короткого замыкания;
• соответствие номиналов автоматов сечению проводников и условиям прокладки;
• корректная характеристика отключения для конкретной нагрузки;
• качественные контактные соединения, наконечники и клеммы;
• понятная маркировка линий и исполнительная документация;
• проверки перед отгрузкой и ПНР на объекте;
• тепловой расчет и грамотная компоновка оборудования в шкафу.

FAQ: частые вопросы

Можно ли просто включить автомат обратно?

Один раз - только если нет запаха гари, искрения, нагрева и понятно, что была временная перегрузка. Если автомат отключается повторно, нужна диагностика.

Почему выбивает автомат, если нагрузка вроде небольшая?

Причина может быть не в общей мощности, а в коротком замыкании, плохом контакте, пусковом токе, неисправном приборе, нагреве автомата или неверном подборе аппарата.

Почему выбивает только ночью?

Возможны включение ночных нагрузок, работа водонагревателя, отопления, зарядных устройств, перепады температуры, влажность или утечка тока на наружных линиях.

Если автомат горячий - это нормально?

Легкий нагрев под нагрузкой возможен, но сильный нагрев, запах, потемнение корпуса, оплавление или регулярные отключения - повод отключить линию и вызвать специалиста.

Почему выбивает вводной автомат, а групповые нет?

Возможна перегрузка всего ввода, отсутствие селективности, неверный подбор аппаратов или авария, при которой быстрее отключается вышестоящая защита.

Можно ли поставить автомат помощнее?

Только после проверки кабеля, условий прокладки, расчетного тока, тока КЗ и схемы. Автомат защищает линию, а не удобство пользователя.

Что делать, если выбивает автомат на насос?

Проверить ток двигателя, механику насоса, заклинивание, пусковой режим, защиту двигателя, кабель, изоляцию, наличие воды в клеммной коробке и правильность настроек шкафа управления.

Когда точно нужен электрик?

Если автомат выбивает повторно, есть запах гари, нагрев, срабатывание при включении, отключение вводного аппарата, подозрение на КЗ, влажность, насосы, электродвигатели или промышленное оборудование.

Практический чек-лист для заявки в сервис или на диагностику

Чтобы специалист быстрее оценил задачу, перед обращением удобно собрать минимальную информацию:

• фото щита в закрытом и открытом виде;
• какой именно аппарат отключается;
• номинал и характеристика автомата, если видно маркировку;
• когда происходит отключение: сразу, через время, при включении какого оборудования;
• какие нагрузки были включены в момент срабатывания;
• есть ли запах, нагрев, следы оплавления, шум, искрение;
• были ли недавно ремонт, перенос розеток, добавление оборудования, замена автоматики;
• есть ли схема щита, проект, паспорт или исполнительная документация.

Заключение

Если выбивает автомат, это не повод бороться с ним, как с упрямой дверной ручкой. Автоматический выключатель выполняет свою работу: отключает цепь при опасном или подозрительном режиме. Задача владельца, инженера или службы эксплуатации - понять причину и устранить ее правильно.

Для бытового объекта это может быть перераспределение нагрузок, ремонт линии или замена неисправного прибора. Для предприятия - пересчет защит, проверка селективности, настройка пусковых режимов двигателей, модернизация щита или полноценная диагностика НКУ.

ООО ИК «ЭЛТЕКО» помогает не просто заменить сработавший автомат, а разобраться в системе: проверить схему, нагрузку, кабельные линии, контактные соединения, параметры защиты, документацию и условия эксплуатации. Так повторяющееся отключение превращается из непонятной аварии в диагностируемый технический сигнал.
