Введение: земля не является электрической «воронкой»

Фраза «ток уходит в землю» звучит настолько привычно, что редко вызывает вопросы. Фаза попала на корпус — ток ушёл в землю. Молния ударила в громоотвод — заряд ушёл в землю. Человек коснулся повреждённого оборудования — ток прошёл через него в землю. В бытовом объяснении этого обычно хватает. В инженерной работе — уже нет.

Проблема не в самом выражении, а в выводах, которые из него делают. Кто-то считает, что достаточно вбить рядом со щитом металлический штырь. Кто-то уверен, что хороший контур заземления обязательно заставит обычный автомат мгновенно отключиться. Кто-то называет защитный проводник «нулём» и соединяет PE и N там, где это запрещено. Результат один: внешне всё выглядит заземлённым, а защита работает непредсказуемо.

Корректная картина проще, чем кажется: ток появляется при наличии разности потенциалов и замкнутого проводящего пути. Он распределяется по всем доступным ветвям в соответствии с их полным сопротивлением — импедансом. Грунт иногда входит в этот путь, но очень часто аварийный ток возвращается к источнику главным образом по металлическому защитному проводнику.

1. Почему формулировка «ток уходит в землю» неточна

В электрической цепи ток не «расходуется» и не накапливается бесконечно в земле. Заряды движутся по замкнутому маршруту. Для сети переменного тока этот маршрут заканчивается не в грунте, а на нейтральной точке или другом выводе источника — например, вторичной обмотки трансформатора.

Фраза «ушёл в землю» допустима как сокращение, когда нужно быстро описать ток утечки или замыкание на землю. Но инженер должен мысленно достроить вторую половину маршрута: от места повреждения через PE/PEN, заземляющие электроды, грунт или другие проводящие связи — обратно к источнику.

Точнее говорить так

При повреждении изоляции возник ток замыкания на землю или на открытую проводящую часть. Он замкнулся на источник по доступным проводящим путям, а защитная аппаратура должна отключить повреждённую цепь за нормированное время.

Миф о «пути наименьшего сопротивления»

Ток не выбирает один-единственный путь, как человек выбирает короткую дорогу. Если параллельных ветвей несколько, ток протекает по каждой из них. В ветви с меньшим импедансом ток будет больше, но соседние ветви не становятся автоматически «нулевыми». Поэтому часть аварийного тока может идти по PE-проводнику, часть — по металлическим трубопроводам, строительным конструкциям, экранам кабелей и грунту.

I = U / Z

Величина тока определяется напряжением и полным сопротивлением цепи. Для переменного тока важна не только активная составляющая, но и реактивная — поэтому корректнее говорить об импедансе Z.

2. Что требуется для протекания электрического тока

Первое условие — разность потенциалов. Напряжение показывает, насколько отличаются электрические состояния двух точек. Сам по себе высокий потенциал ещё не гарантирует опасный ток: нужна вторая точка и проводящая связь между ними.

Второе условие — замкнутый контур. Если цепь разорвана, установившийся ток не протекает. Исключения вроде кратковременных ёмкостных токов не отменяют правило, а лишь напоминают, что реальная электрическая цепь включает паразитные ёмкости и индуктивности.

Третье условие — достаточно низкий импеданс. Чем он меньше, тем выше ток при том же напряжении. Именно поэтому защитные проводники делают металлическими, непрерывными и рассчитанными по сечению: задача не в том, чтобы «провести ток в землю», а в том, чтобы сформировать предсказуемую аварийную цепь и обеспечить автоматическое отключение.

Почему птица сидит на проводе и не получает удар

Если обе лапы птицы находятся на коротком участке одного проводника, разность потенциалов между ними мала, поэтому ток через тело невелик. Опасность возникает при одновременном касании точек с существенно разными потенциалами — например, фазного провода и заземлённой конструкции, двух фаз или участков земли с большим градиентом напряжения. Использовать этот пример как практический совет категорически нельзя: высокое напряжение способно пробить воздушный промежуток, а реальные условия непредсказуемы.

3. Почему грунт способен проводить электричество

Сухой чистый минерал проводит ток плохо, но реальный грунт содержит влагу и растворённые соли. Перенос заряда в нём во многом происходит за счёт движения ионов. Поэтому удельное сопротивление почвы зависит от состава, влажности, температуры, плотности, глубины и сезонных условий.

Ток растекается от электрода не по тонкой «струе», а объёмно. Чем дальше от электрода, тем больше площадь воображаемой поверхности, через которую проходит ток. Поэтому основная часть сопротивления сосредоточена в зоне рядом с заземлителем. Увеличение длины и количества электродов, их правильное размещение и надёжные соединения помогают снизить сопротивление, но результат подтверждают измерением, а не подсчётом штырей.

Фактор	Как влияет
Влажность	Влажный грунт обычно проводит лучше сухого. Засуха способна заметно ухудшить параметры.
Температура	Промерзание повышает удельное сопротивление, поэтому учитывают глубину сезонного промерзания.
Состав	Глина, суглинок, песок и скальные породы имеют разные электрические свойства.
Геометрия	Важны длина, диаметр, расстояния между электродами и глубина заложения.
Коррозия	Разрушение металла уменьшает эффективное сечение и ухудшает надёжность соединений.
Сезонность	Одно измерение в благоприятную погоду не всегда отражает худший режим эксплуатации.

Важно

Нельзя назначать сопротивление заземляющего устройства по универсальному правилу «не более 4 Ом». Допустимое значение зависит от системы заземления, напряжения, защитного аппарата, условий объекта и требований конкретного нормативного документа.

4. Как защитное заземление работает в реальной сети

Защитное заземление — это не отдельный штырь и не жёлто-зелёный провод сам по себе. Это часть системы защиты, куда входят открытые проводящие части оборудования, PE- или PEN-проводники, главная заземляющая шина, система уравнивания потенциалов, заземляющее устройство и аппараты автоматического отключения.

Главная задача — не сохранить корпус «идеально нулевым» при любой аварии. Это физически невозможно: при протекании тока на любом импедансе появляется падение напряжения. Задача системы — ограничить опасное напряжение прикосновения и быстро отключить повреждённую цепь.

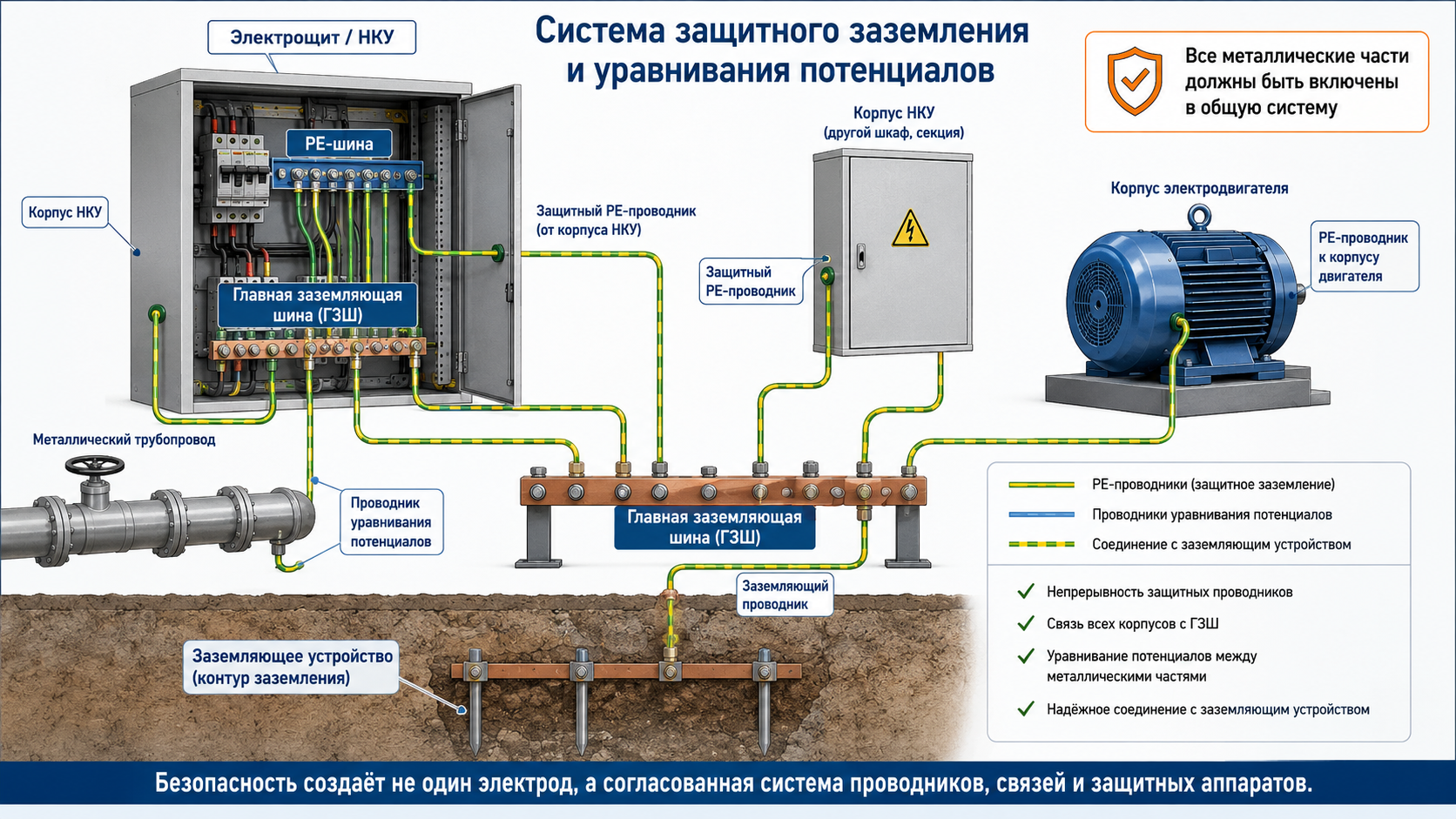

Что делает уравнивание потенциалов

Если металлический корпус, трубы, строительные конструкции и другие доступные проводящие части надёжно связаны между собой, разность потенциалов между ними уменьшается. Человек, одновременно касающийся двух таких частей, оказывается под меньшим напряжением. Поэтому уравнивание потенциалов — самостоятельная мера безопасности, а не декоративное дополнение к контуру.

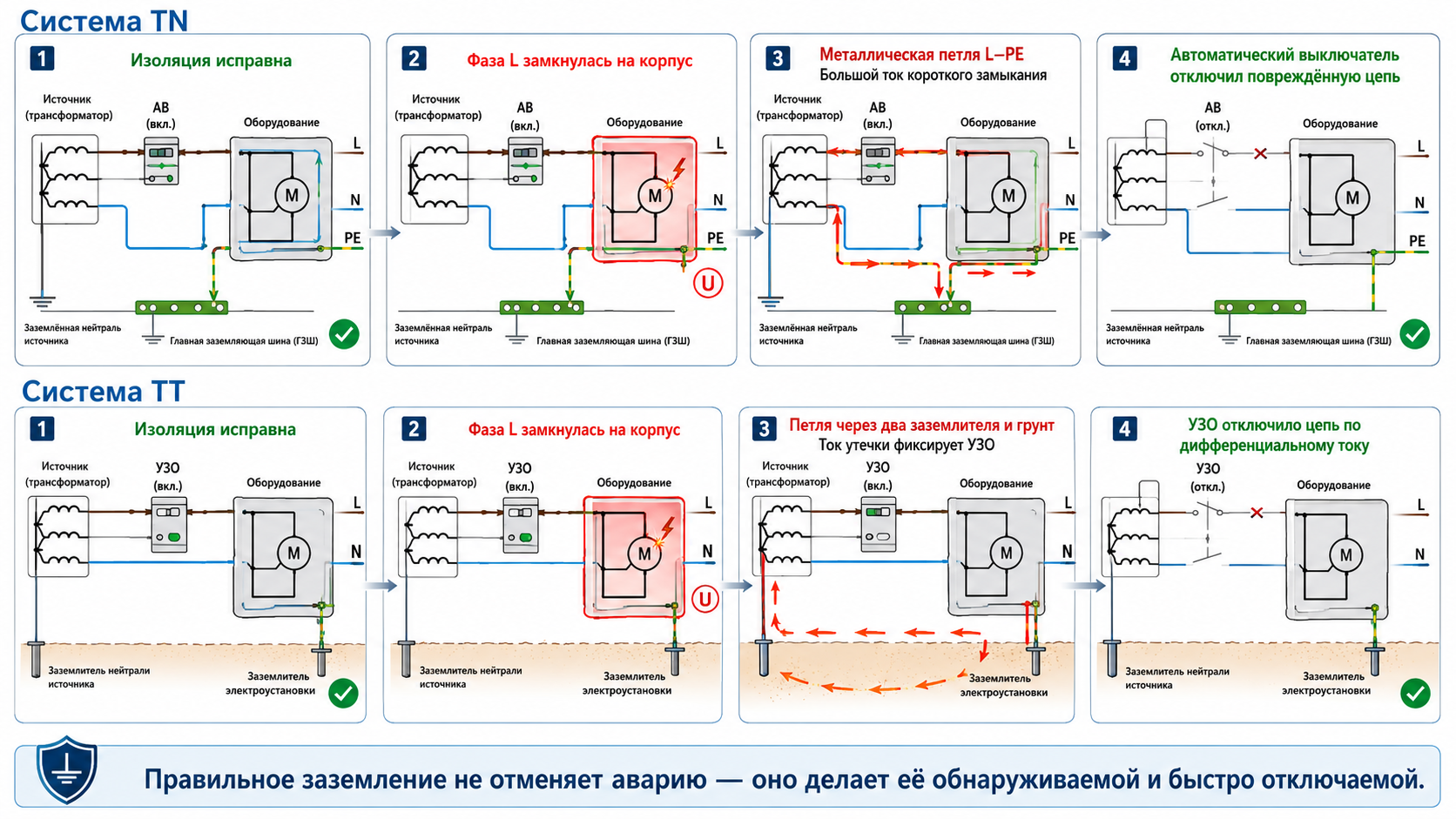

5. TN, TT и IT: три разных сценария замыкания на землю

Одинаковая фраза «фаза попала на корпус» приводит к разным процессам в зависимости от типа системы заземления. Поэтому советы без указания TN, TT или IT часто оказываются бесполезными, а иногда опасными.

Система	Путь аварийного тока	Основная логика защиты	Ключевой риск
TN	Корпус → PE/PEN → заземлённая нейтраль источника. Основной путь обычно металлический.	Низкий импеданс петли обеспечивает ток, достаточный для быстрого отключения автоматом или предохранителем. УЗО может служить дополнительной защитой.	Обрыв PE/PEN, неправильное разделение PEN, недостаточный ток КЗ.
TT	Корпус → местный заземлитель → грунт → заземлитель нейтрали источника.	Из-за сопротивления двух заземляющих устройств ток часто недостаточен для автомата; обычно применяют УЗО.	Попытка рассчитывать только на автомат; плохой контур; отсутствие проверки УЗО.
IT	Источник изолирован от земли или связан с ней через большой импеданс; при первом повреждении ток ограничен.	Первое замыкание может не отключаться сразу; требуется контроль изоляции и устранение дефекта до второго повреждения.	Игнорирование первого дефекта и превращение второго повреждения в опасное межфазное/двойное замыкание.

Система TN: ток возвращается по металлу

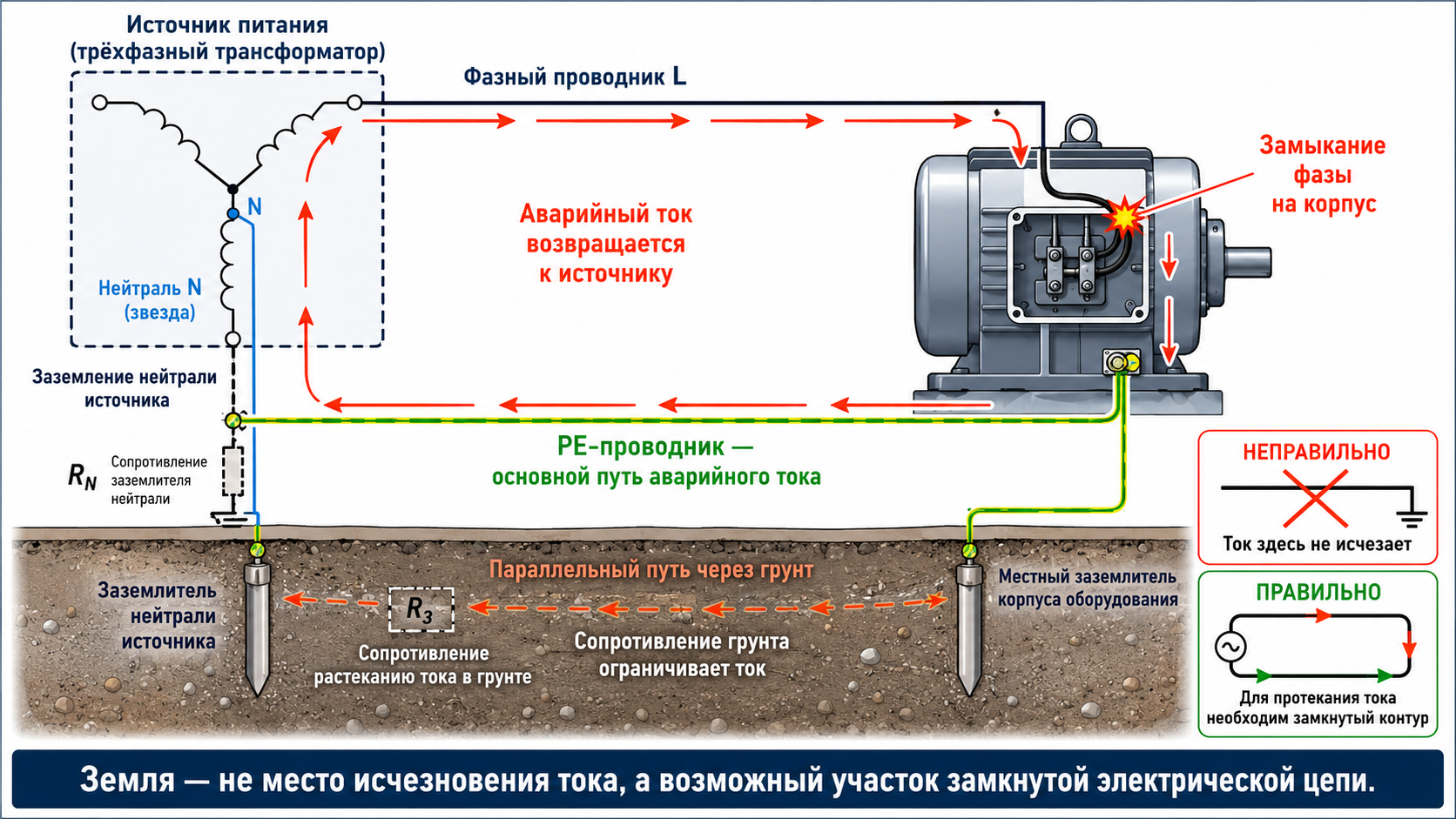

В исправной системе TN при пробое фазы на корпус замыкается петля «фаза — место повреждения — корпус — PE/PEN — нейтраль трансформатора — обмотка — фаза». Грунт и повторные заземления могут участвовать, но не должны заменять защитный проводник. Чем меньше импеданс петли, тем выше ток повреждения и тем быстрее срабатывает защита от сверхтока.

Zs × Ia ≤ U₀

Проектный принцип для автоматического отключения в системе TN: импеданс петли замыкания Zs должен быть достаточно мал, чтобы ток Ia вызвал отключение защитного аппарата при фазном напряжении U₀. Конкретное время и ток определяют по нормам и характеристике аппарата.

Система TT: грунт действительно становится частью петли

В TT открытые проводящие части потребителя соединены с местным заземляющим устройством, электрически независимым от заземления нейтрали источника. При пробое ток проходит через оба заземлителя и грунт. Даже качественный контур может ограничить ток до уровня, при котором автомат не отключится быстро. Поэтому ключевую роль обычно играет устройство дифференциального тока.

Rₐ × IΔn ≤ Uᴸ

Для TT согласуют сопротивление заземляющего устройства Rₐ и номинальный отключающий дифференциальный ток IΔn так, чтобы напряжение прикосновения не превышало допустимого предела Uᴸ. Значения выбирают по условиям объекта и действующим нормам.

Система IT: первое замыкание не всегда отключает питание

В IT нейтраль источника не имеет прямого глухого соединения с землёй либо подключена через большой импеданс. Ток первого замыкания определяется ёмкостями сети и импедансом связи с землёй и может быть небольшим. Это повышает непрерывность питания, но требует устройства контроля изоляции, сигнализации и подготовленного персонала. «Не отключилось — значит безопасно» здесь особенно ошибочная логика.

6. Пробой фазы на корпус: что происходит по шагам

Повреждается основная изоляция: провод касается металлического корпуса, либо изоляция обмотки пробивается на корпус.
На корпусе возникает потенциал относительно земли и других проводящих частей.
Если корпус присоединён к PE, появляется аварийная цепь. Её параметры определяются системой TN, TT или IT.
Через защитные проводники, заземляющие устройства и другие связи начинает протекать ток повреждения.
Автомат, предохранитель, УЗО или дифавтомат должен отключить цепь в установленное время.
После отключения дефект устраняют, а не ограничиваются повторным включением аппарата.

До момента отключения корпус не обязательно находится ровно на потенциале земли. На PE-проводнике и заземляющем устройстве есть падение напряжения. Поэтому безопасность зависит не только от факта присоединения жёлто-зелёного проводника, но и от его непрерывности, сечения, качества контактов, импеданса петли и времени отключения.

7. Автомат, УЗО и дифавтомат: кто и что отключает

Аппарат	Что контролирует	Когда помогает	Чего не делает
Автоматический выключатель	Сверхток: перегрузку и короткое замыкание.	Отключает при достаточном токе повреждения; в TN может быть основной защитой при замыкании на корпус.	Не оценивает напрямую разницу токов фазы и нейтрали; слабую утечку может не заметить.
УЗО	Дифференциальный ток: разность токов в рабочих проводниках.	Обнаруживает утечку через PE, грунт или тело человека; особенно важно в TT и как дополнительная защита.	Не защищает от перегрузки и КЗ, если не совмещено с автоматом. Не заменяет PE.
Дифавтомат	Сверхток и дифференциальный ток.	Совмещает функции автомата и УЗО в одном аппарате.	Не исправляет ошибки схемы, перепутанные N/PE и плохие контакты.
Устройство контроля изоляции	Сопротивление изоляции сети относительно земли.	Применяется в IT для обнаружения первого повреждения.	Обычно не является аппаратом отключения обычной конечной цепи само по себе.

УЗО может сработать без PE

Устройство сравнивает ток, ушедший по фазе, с током, вернувшимся по рабочему нулю. Если часть тока возвращается иным путём, появляется дисбаланс. Но отсутствие PE означает, что корпус может оставаться опасным до прикосновения человека или появления другого пути утечки. Поэтому УЗО не является заменой защитному проводнику.

Почему УЗО иногда срабатывает «без причины»:

Суммарные естественные токи утечки нескольких нагрузок приблизились к порогу.
После УЗО соединены N и PE либо объединены нейтрали разных групп.
Есть повреждение изоляции, влага, загрязнение или пробой нагревательного элемента.
Неправильно подключены вход и выход аппарата, рабочий ноль обходит измерительный трансформатор.
Импульсные блоки питания, фильтры ЭМС и частотные преобразователи создают утечки, требующие правильного выбора типа УЗО.

8. Почему человека бьёт током

Поражение возникает, когда тело становится частью цепи между точками с разными потенциалами. Частый сценарий: рука касается фазного проводника или корпуса под напряжением, а ноги связаны с землёй через влажный пол. Другой сценарий — одновременное касание повреждённого корпуса и металлической трубы, имеющей другой потенциал.

Опасность определяется не только током, но и временем его протекания, траекторией через тело, частотой, состоянием кожи, площадью контакта и условиями среды. Влажная кожа и металлические поверхности снижают сопротивление контакта. Поэтому бытовая оценка «напряжение небольшое» без анализа цепи может быть обманчивой.

Безопасная реакция

Если оборудование «щиплет», срабатывает УЗО, появляется запах перегрева или потенциал на корпусе — отключите питание и вызовите квалифицированного специалиста. Не проверяйте наличие напряжения рукой и не отключайте защитный проводник, чтобы «перестало выбивать».

Почему диэлектрические перчатки и коврики помогают

Они увеличивают сопротивление возможного пути тока и разрывают прямую связь с землёй или токоведущей частью. Но это средства защиты для определённых условий и классов напряжения, а не разрешение работать под напряжением без организационных мер. Исправность, периодические испытания и правильное применение обязательны.

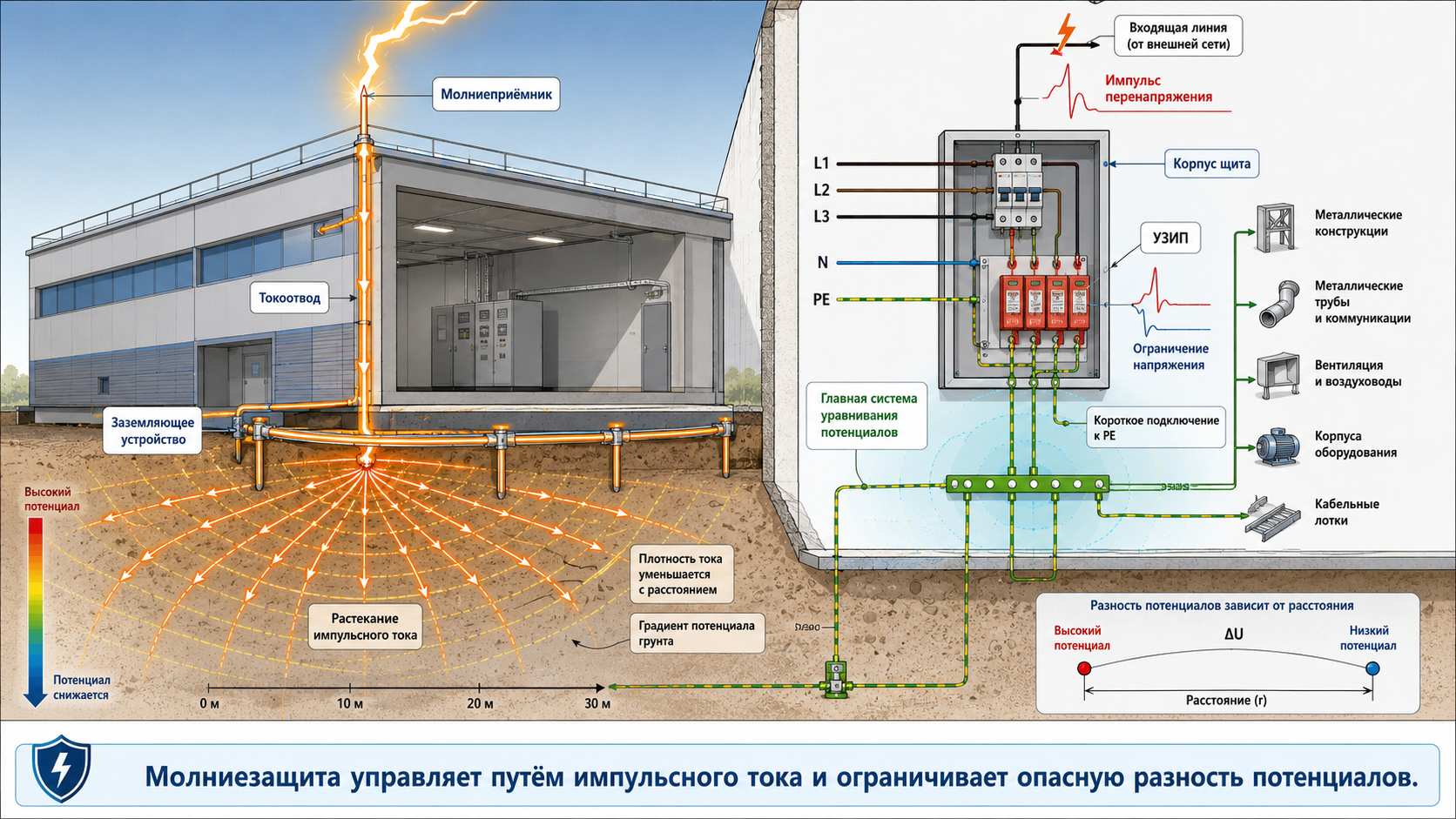

9. Молния, земля и выравнивание потенциалов

Молния — это импульсный разряд между областями с огромной разностью потенциалов: внутри облака, между облаками или между облаком и землёй. После формирования проводящего канала ток может достигать очень больших значений и имеет крутой фронт. В этом режиме важны не только сопротивления постоянному току, но и индуктивность проводников, геометрия трасс и высокочастотный импеданс.

Система молниезащиты не «вытягивает» каждую молнию и не превращает грунт в бездонный поглотитель. Она создаёт контролируемый путь тока, снижает вероятность опасного пробоя через здание и объединяет проводящие части для ограничения разности потенциалов. Короткие прямые проводники и отсутствие петель здесь принципиальны: длинный тонкий провод может иметь небольшое оммическое сопротивление, но большое импульсное падение напряжения.

10. Напряжение прикосновения и шаговое напряжение

Напряжение прикосновения

Это напряжение между одновременно доступными проводящими частями, которых может коснуться человек. Например, между корпусом повреждённого шкафа и металлической трубой. Даже если обе части в бытовой речи «заземлены», при аварийном токе их потенциалы могут отличаться из-за падения напряжения на проводниках и контактах.

Шаговое напряжение

Когда большой ток входит в грунт, потенциал поверхности уменьшается с расстоянием от электрода или места повреждения. Между двумя точками, на которых стоят ноги, появляется разность потенциалов. Особенно опасны зоны вокруг оборванного провода, опоры после грозового удара и мощного заземлителя во время аварии.

Как покидать опасную зону

Не приближайтесь к оборванному проводу. Если уже оказались рядом, удаляйтесь мелкими скользящими шагами, не отрывая стопы далеко друг от друга, либо сомкнув ноги. Не бегите и не делайте широких шагов. Сообщите в аварийную службу.

11. Практика проектирования, монтажа и проверки

Надёжное заземление начинается не с покупки комплекта электродов, а с определения системы питания, ожидаемых токов повреждения, времени отключения и условий объекта. После монтажа параметры подтверждают осмотром и измерениями.

Что определяют на стадии проекта:

тип системы заземления и точку разделения PEN на PE и N;
способ автоматического отключения питания и требуемое время;
сечения PE, PEN и проводников уравнивания потенциалов;
структуру главной заземляющей шины и допустимые соединения;
конструкцию заземляющего устройства с учётом грунта и коррозии;
селективность и типы УЗО, влияние фильтров ЭМС и преобразовательной техники;
необходимость молниезащиты, УЗИП и функционального заземления для автоматики и связи.

Что контролируют при монтаже:

PE-проводник не должен иметь коммутационных аппаратов и предохранителей в обычном исполнении цепи;
после точки разделения PEN рабочий N и защитный PE не объединяют повторно;
контакты защищают от ослабления и коррозии, обеспечивают доступ для осмотра там, где это требуется;
корпуса шкафов, двери, монтажные панели и съёмные проводящие элементы соединяют по проекту;
экраны кабелей и функциональные соединения выполняют с учётом ЭМС, а не подменяют ими защитный PE;
жёлто-зелёный проводник используют только по назначению и маркируют в соответствии с нормами.

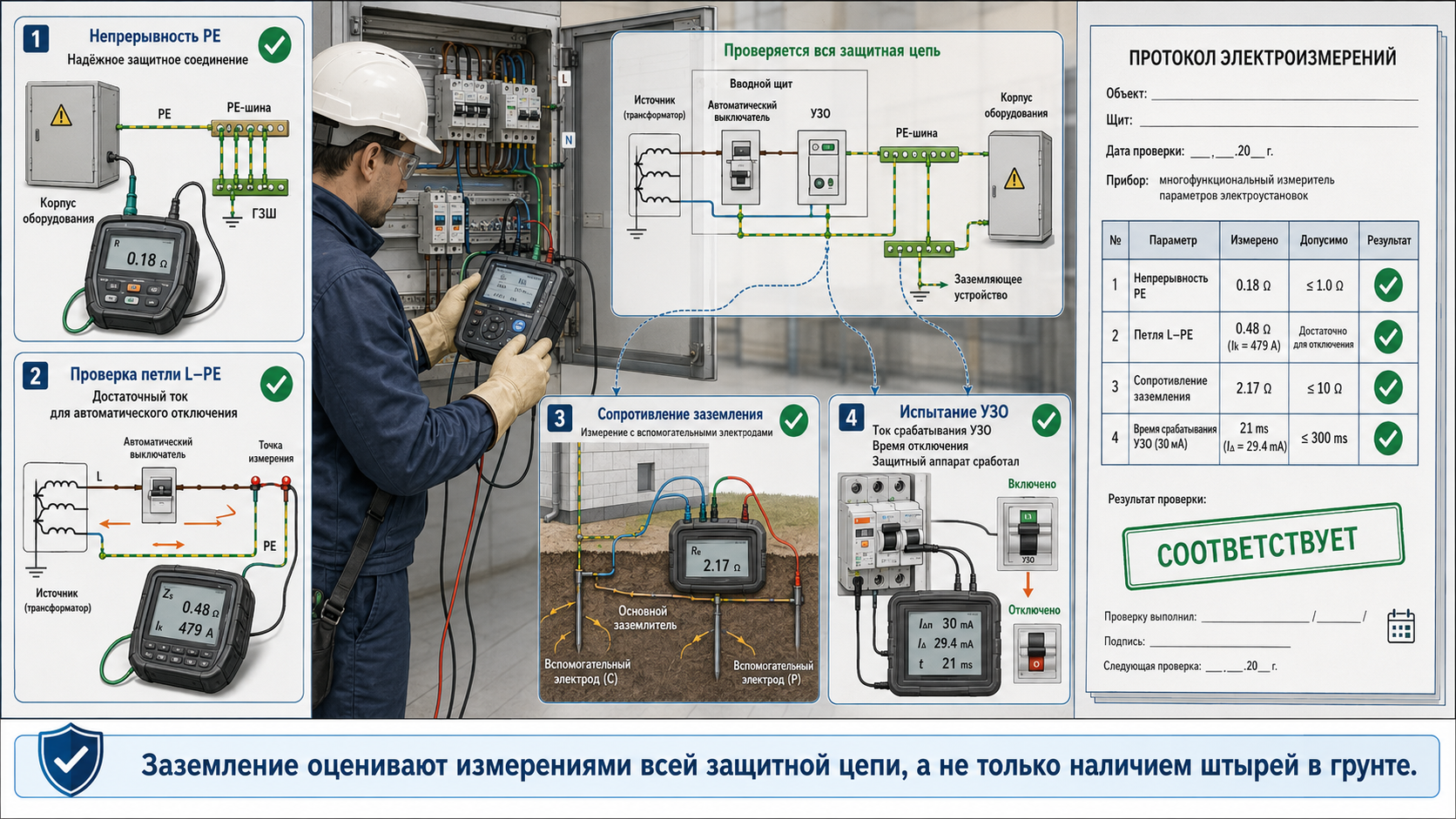

Какие проверки нужны

Проверка	Что подтверждает
Визуальный осмотр	Соответствие проекту, маркировка, сечения, наличие и качество соединений.
Непрерывность защитных проводников	Подтверждает, что корпус действительно связан с PE и главной шиной.
Сопротивление изоляции	Выявляет повреждения, загрязнение и увлажнение цепей.
Импеданс петли «фаза-нуль/PE»	Показывает, обеспечит ли ток повреждения требуемое отключение в TN.
Сопротивление заземляющего устройства	Оценивается подходящим методом с учётом схемы и условий объекта.
Проверка УЗО	Измеряют отключающий ток и время, а не ограничиваются кнопкой TEST.
Функциональные испытания	Проверяют сигнализацию, блокировки, контроль изоляции и взаимодействие защит.

12. Типичные ошибки и опасные мифы

Миф или ошибка	Что происходит на самом деле
«Чем больше штырей, тем безопаснее»	Количество электродов без расчёта, правильной геометрии и измерений ничего не гарантирует.
«Для любого объекта нужно 4 Ом»	Универсального значения нет. Критерии зависят от системы, напряжения, аппаратов и норм.
«Заземление должно забрать весь ток»	Ток распределяется по всем параллельным путям. В TN основной путь должен проходить по PE/PEN.
«УЗО заменяет заземление»	УЗО уменьшает время воздействия, но не обеспечивает постоянную связь корпуса с защитной системой.
«Если автомат не выбило, утечки нет»	Слабая утечка может быть ниже порога автомата, но опасной при длительном воздействии.
«N и PE можно соединить в любой розетке»	Повторное объединение после разделения PEN создаёт токи по защитным частям и опасные потенциалы.
«Водопроводная труба — готовое заземление»	Трубы могут иметь пластиковые вставки, счётчики, коррозию и непредсказуемую непрерывность.
«Корпус щиплет — переверните вилку»	Это маскировка дефекта, а не ремонт. Требуется диагностика изоляции, PE и УЗО.
«Кнопка TEST полностью проверяет УЗО»	Она проверяет внутренний механизм, но не заменяет измерение фактического тока и времени отключения.
«Земля всегда имеет нулевой потенциал»	При аварийном токе возникает подъём потенциала заземлителя и градиент на поверхности грунта.

13. Диагностический чек-лист

Ниже — порядок первичной оценки для специалиста. Он не заменяет измерения и проектную документацию, но помогает не упустить очевидные причины.

Определить систему заземления: TN-C, TN-S, TN-C-S, TT или IT.
Найти точку заземления нейтрали источника и точку разделения PEN, если она есть.
Проверить, не объединены ли N и PE после разделения.
Проверить непрерывность PE до каждого корпуса и дверей НКУ.
Осмотреть клеммы, перемычки, гибкие связи и признаки перегрева.
Измерить сопротивление изоляции и найти цепь с утечкой.
Проверить импеданс петли и расчётное время отключения автомата.
В TT измерить заземляющее устройство и проверить согласование с УЗО.
Измерить ток и время срабатывания УЗО; проверить селективность каскада.
Для IT проверить устройство контроля изоляции и алгоритм сигнализации.
Учесть естественные утечки фильтров ЭМС, ПЧ, ИБП и импульсных источников.
Оформить результаты протоколом и устранить первопричину, а не симптом.

Красные флаги

Обрыв PEN, напряжение на корпусе, повторное соединение N и PE, отсутствие PE в цепях класса I, отключённое УЗО, самодельные перемычки на трубопроводы и следы перегрева требуют немедленного прекращения эксплуатации до проверки специалистом.

14. Частые вопросы

Ток всегда идёт в землю?

Нет. Он идёт по замкнутому контуру. В исправной нагрузке ток возвращается по рабочему проводнику. При повреждении земля может стать одной из ветвей цепи.

Почему грунт проводит, если он не металл?

За счёт влаги и растворённых солей, создающих ионную проводимость. Проводимость сильно меняется в зависимости от состава и состояния почвы.

Может ли автомат отключить замыкание на корпус без УЗО?

В TN — да, если импеданс петли достаточно мал и ток обеспечивает нормированное время отключения. В TT одного автомата часто недостаточно.

Сработает ли УЗО без заземления?

Может сработать при утечке по любому постороннему пути, но отсутствие PE ухудшает защиту и способно оставить корпус под напряжением до появления утечки.

Почему корпус иногда «щиплет», хотя прибор исправен?

Причиной могут быть токи через помехоподавляющие конденсаторы, отсутствие PE, повреждение изоляции или неправильная схема. Нормальность ситуации подтверждают измерениями, а не ощущениями.

Можно ли использовать арматуру или трубы как единственный заземлитель?

Только если это предусмотрено проектом и нормами, обеспечена электрическая непрерывность и подтверждены параметры. Случайное подключение к трубе недопустимо.

Зачем повторное заземление PEN?

Оно снижает потенциал PEN относительно земли при некоторых режимах и повышает устойчивость системы, но не заменяет сам PEN-проводник и не исправляет его обрыв.

Почему при молнии опасно стоять рядом с местом удара?

Из-за растекания импульсного тока по грунту и большого градиента потенциала, создающего шаговое напряжение.

Можно ли проверить заземление мультиметром?

Обычный мультиметр не измеряет корректно сопротивление заземляющего устройства и импеданс петли. Нужны специализированные приборы и методика.

Что важнее: низкое сопротивление заземлителя или быстрое отключение?

Это не конкурирующие параметры. Защиту проектируют как систему: допустимое напряжение прикосновения, импеданс цепи, характеристики аппаратов и время отключения должны быть согласованы.

15. Вывод: ток не «любит землю» — он подчиняется цепи

Земля не притягивает электрический ток и не поглощает его без остатка. Ток возникает из-за разности потенциалов и протекает по замкнутому контуру. Грунт участвует в процессе лишь тогда, когда электрическая схема и аварийный режим включают его в путь возврата или разряда.

Защитное заземление эффективно не потому, что «отводит всё лишнее вниз», а потому, что связывает доступные металлические части с защитной системой, ограничивает опасную разность потенциалов и создаёт условия для быстрого отключения питания.

Надёжность определяется не одним числом сопротивления и не наличием зелёно-жёлтого провода. Важны система TN/TT/IT, непрерывность PE/PEN, уравнивание потенциалов, импеданс петли, правильный выбор автомата и УЗО, качество монтажа и результаты испытаний.

Практический итог

При проектировании и модернизации ГРЩ, ВРУ, шкафов управления и систем АСУ ТП необходимо рассматривать защитное и функциональное заземление совместно с аппаратами защиты, ЭМС, молниезащитой и системой уравнивания потенциалов. Только такой подход обеспечивает предсказуемую работу оборудования и безопасность персонала.

Для разработки НКУ, проверки схем защитного заземления и подбора аппаратов защиты свяжитесь со специалистами инженерной компании. Перед расчётом потребуются однолинейная схема, параметры источника, тип системы заземления и сведения об объекте.
