PFC без магии: зачем источнику питания коррекция коэффициента мощности

Импульсный блок питания может быть эффективным по КПД и при этом оставаться неудобной нагрузкой для сети. Причина проста: он способен забирать энергию короткими токовыми импульсами около максимумов сетевого напряжения. Ватты на выходе при этом никуда не исчезают, но действующее значение входного тока растёт, форма тока искажается, проводники и аппараты нагружаются сильнее, а в сети появляются гармоники.

Коррекция коэффициента мощности — ККМ, или PFC (Power Factor Correction) — нужна именно для того, чтобы источник питания потреблял ток более «цивилизованно»: близко к синусоиде и в фазе с напряжением. В хорошем активном PFC входной ток повторяет огибающую сетевого напряжения, а коэффициент мощности при номинальной нагрузке может приближаться к 0,95–0,99.

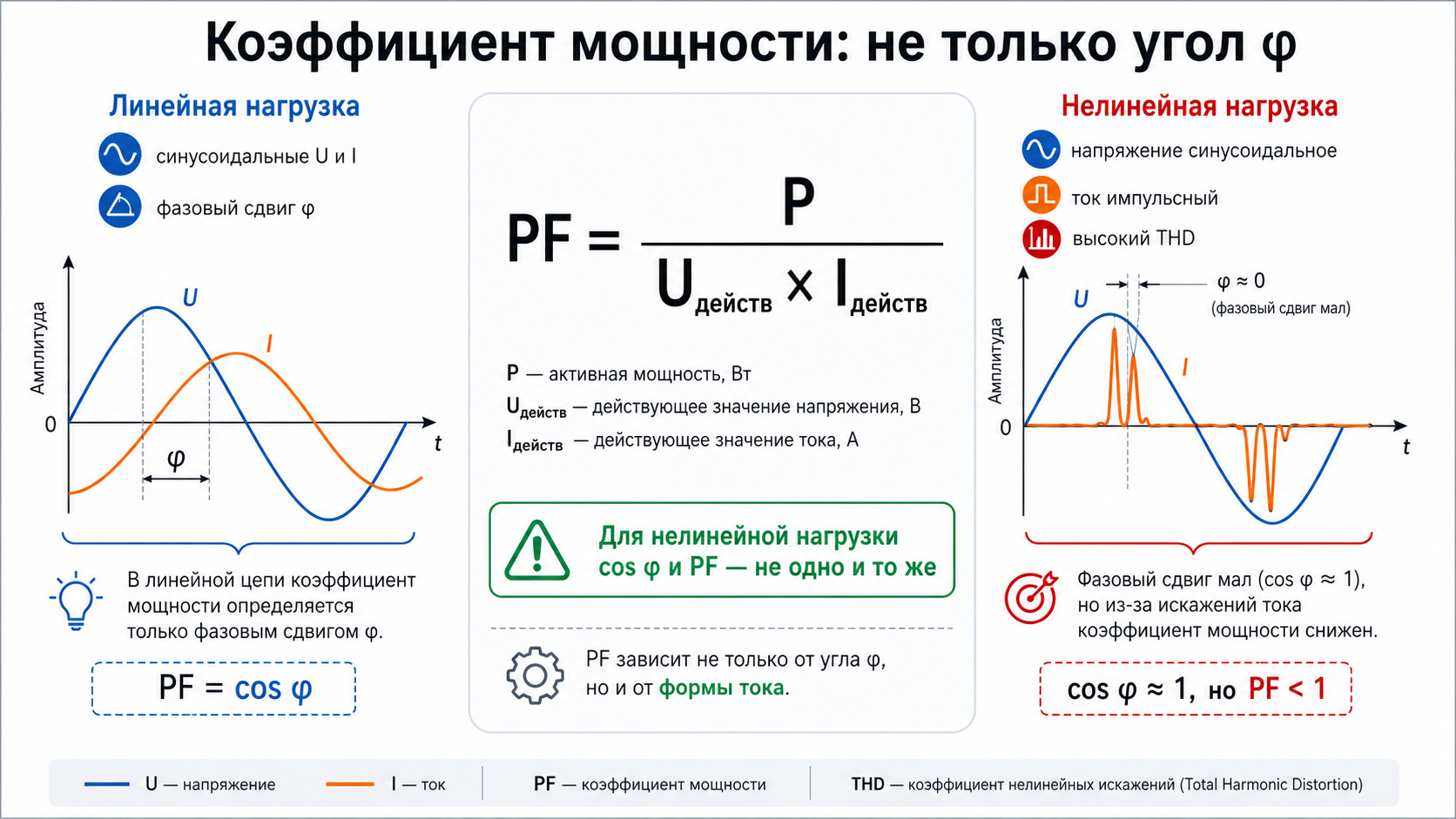

Что такое коэффициент мощности и почему одного cos φ недостаточно

Коэффициент мощности показывает, какая доля полной мощности действительно превращается в полезную активную мощность. Чем он ближе к единице, тем меньше ток требуется для передачи тех же ватт при том же напряжении.

Для идеальной синусоидальной нагрузки коэффициент мощности действительно совпадает с cos φ — косинусом угла между током и напряжением. Но у электронных источников питания ток обычно несинусоидален. Поэтому общий PF зависит сразу от двух факторов:

·       сдвига фаз — насколько основная гармоника тока смещена относительно напряжения;

·       искажения формы тока — насколько ток отличается от синусоиды из-за высших гармоник.

Именно поэтому прибор может показывать cos φ, близкий к единице, но реальный коэффициент мощности окажется заметно ниже. Для нелинейной нагрузки нужны измеритель true power factor и анализ гармоник, а не только фазометр.

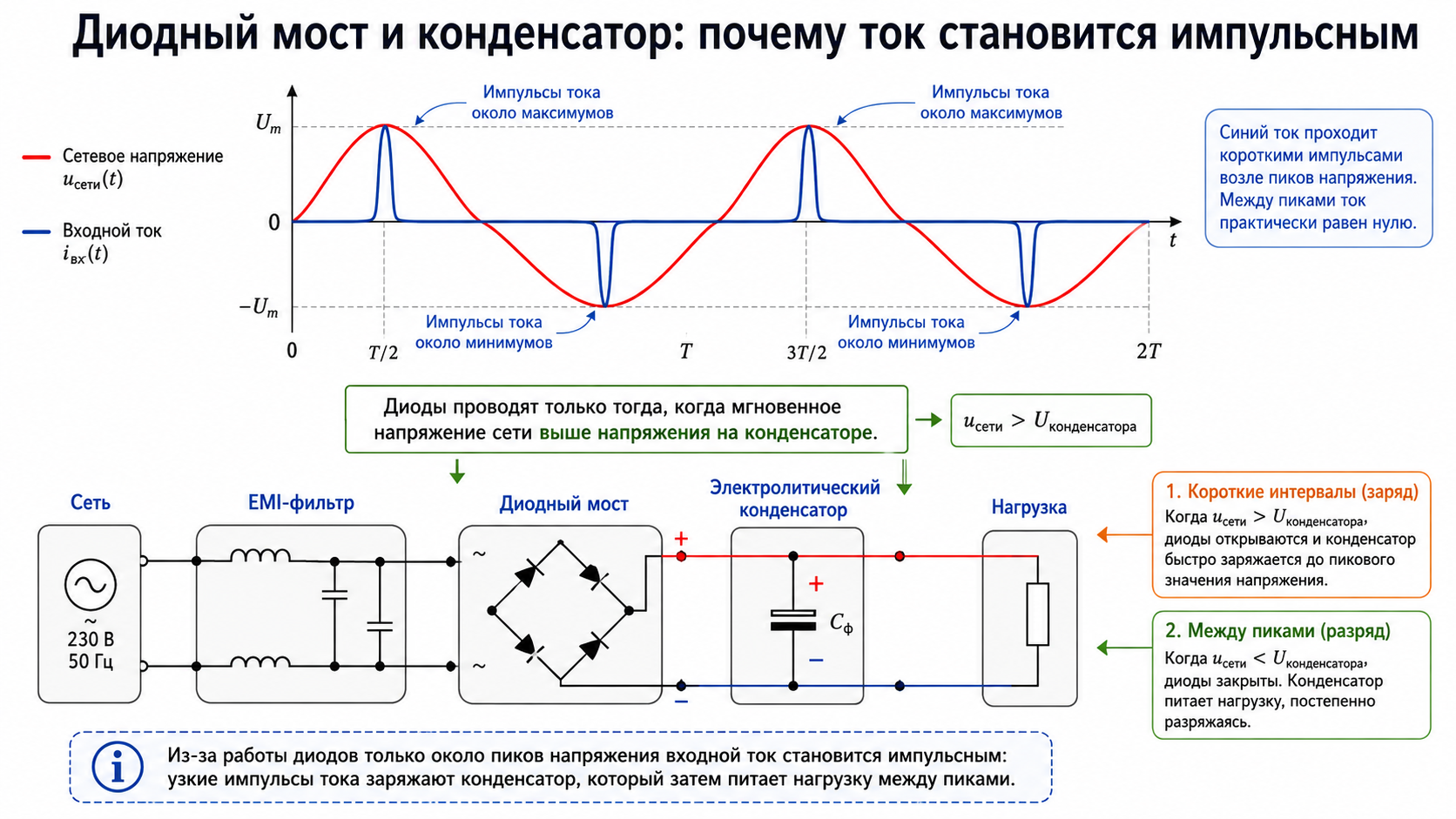

Откуда берутся токовые пики в обычном импульсном блоке питания

Классический вход однофазного импульсного источника выглядит знакомо: сетевой фильтр, диодный мост и накопительный электролитический конденсатор. После выпрямления конденсатор заряжается примерно до амплитудного значения сети и питает последующий DC/DC-преобразователь.

Проблема в том, что диоды моста проводят не всю полуволну. Они открываются лишь тогда, когда мгновенное выпрямленное напряжение сети становится выше напряжения на конденсаторе. В результате заряд поступает короткими импульсами возле вершин синусоиды. Между ними нагрузку питает сам конденсатор, а ток из сети почти отсутствует.

·       действующее значение входного тока возрастает;

·       появляются выраженные нечётные гармоники;

·       увеличиваются потери в кабелях, контактах, автоматах и трансформаторах;

·       растёт амплитуда импульсного тока через диоды и входной конденсатор;

·       ухудшается электромагнитная совместимость с другими потребителями.

Чем больше ёмкость и чем ниже сопротивление входной цепи, тем уже и выше могут быть зарядные импульсы. Поэтому простое увеличение конденсатора не лечит проблему, а иногда делает форму тока ещё жёстче.

Что именно делает PFC

PFC-каскад формирует управляемый путь передачи энергии между выпрямителем и накопительным конденсатором. Его задача — не ждать редких моментов, когда сеть сама «дотолкнёт» заряд в конденсатор, а дозированно забирать энергию в течение почти всей полуволны.

Контроллер строит эталон входного тока по форме выпрямленного сетевого напряжения и управляет силовым ключом так, чтобы средний ток дросселя следовал этому эталону. Одновременно внешний контур стабилизирует напряжение на DC-шине. В результате источник видит устойчивую шину постоянного тока, а сеть — нагрузку с более плавным, близким к синусоидальному током.

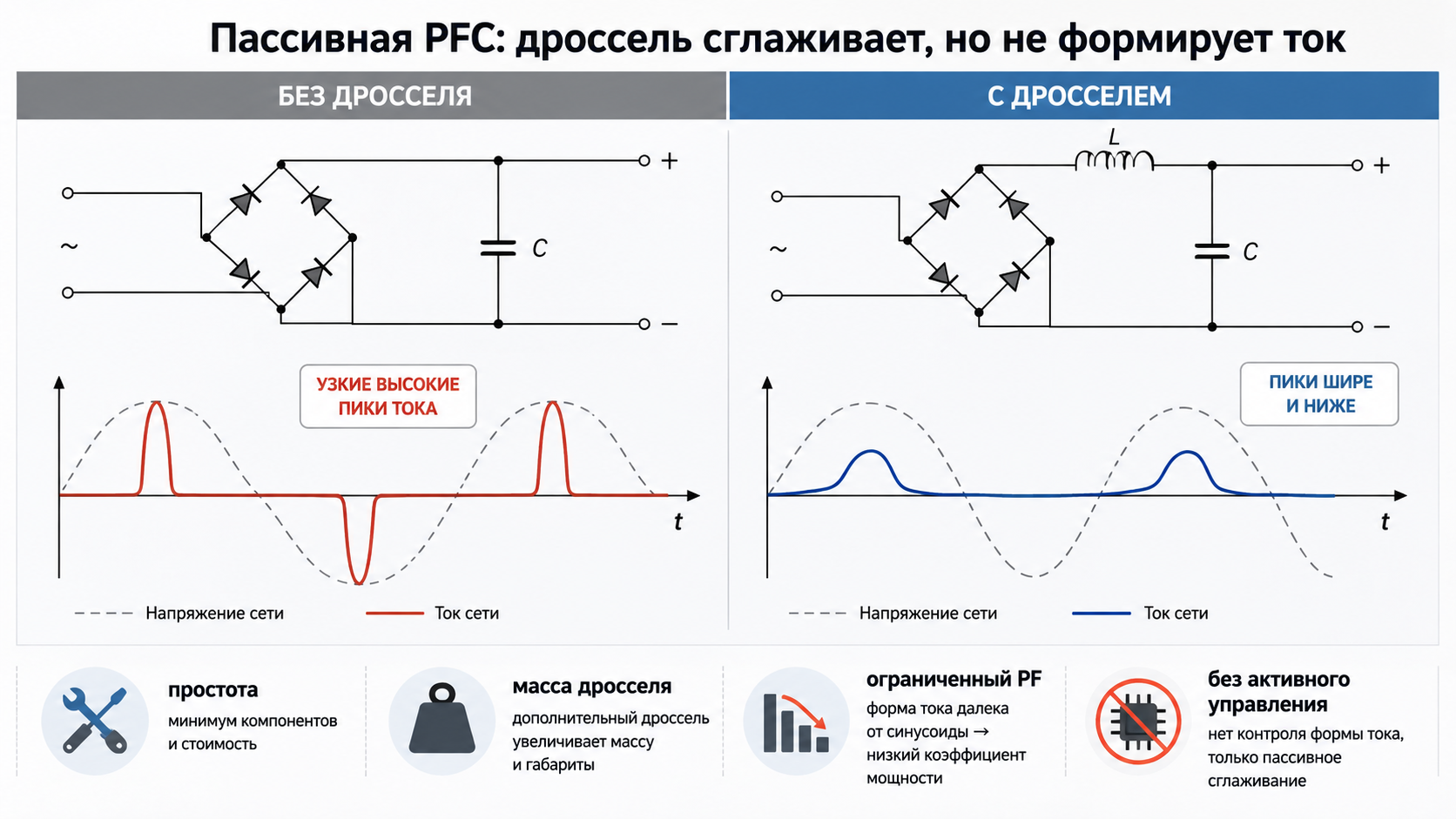

Пассивная коррекция коэффициента мощности

Самый простой вариант — добавить сетевой или выпрямительный дроссель. Он препятствует резкому нарастанию тока, расширяет интервалы проводимости диодного моста и сглаживает пики. Схема получается понятной и надёжной: без высокочастотного ключа, контроллера и сложной обратной связи.

Преимущества пассивной ККМ

·       простая схемотехника и высокая ремонтопригодность;

·       небольшое количество активных компонентов;

·       отсутствие высокочастотного силового переключения в самом PFC-каскаде;

·       предсказуемое поведение при перегрузках и сетевых возмущениях.

Ограничения пассивной ККМ

·       коэффициент мощности обычно остаётся заметно ниже единицы;

·       эффект зависит от мощности, напряжения сети и нагрузки;

·       дроссель получается крупным и тяжёлым на частоте 50 Гц;

·       трудно обеспечить низкий THD во всём диапазоне работы;

·       для мощных и компактных источников решение быстро теряет привлекательность.

Пассивная ККМ уместна там, где требования умеренные, мощность невелика, а простота важнее массы и габаритов. Но считать любой входной дроссель полноценной PFC-системой нельзя: иногда он лишь немного смягчает токовые пики.

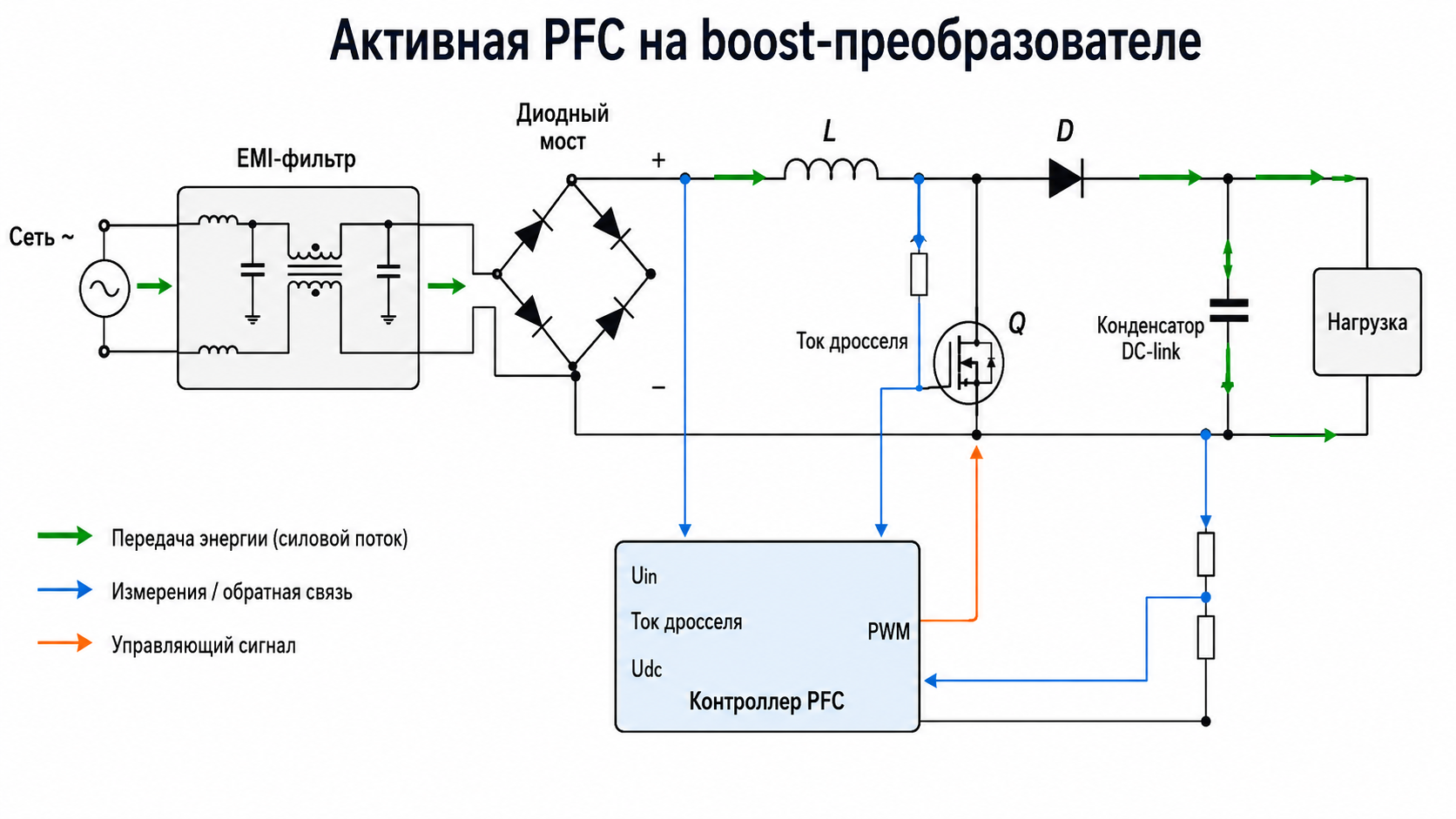

Активная PFC на повышающем преобразователе

Наиболее распространённая однофазная схема активной ККМ строится на boost-преобразователе. После диодного моста устанавливаются дроссель, силовой MOSFET или IGBT, быстрый диод и накопительный конденсатор DC-шины. Контроллер измеряет входное напряжение, ток дросселя и выходное напряжение, после чего формирует ШИМ для силового ключа.

Два состояния силового каскада

1. Ключ включён. Дроссель подключён к выпрямленному сетевому напряжению и запасает энергию в магнитном поле. Диод к выходной шине закрыт, а нагрузка в этот момент питается от накопительного конденсатора.

2. Ключ выключен. Ток дросселя не может исчезнуть мгновенно, поэтому энергия передаётся через диод в DC-шину. Напряжение дросселя складывается с входным, что и обеспечивает повышающий характер каскада.

Такой цикл повторяется с частотой в десятки или сотни килогерц. Контроллер меняет длительность импульсов в каждой точке сетевой полуволны, чтобы ток дросселя в среднем следовал форме выпрямленной синусоиды.

Почему выход PFC обычно выше амплитуды сети

Boost-преобразователь способен только повышать напряжение. Поэтому его DC-шина должна быть выше максимального мгновенного входного напряжения. Для сети 230 В это обычно означает шину порядка 380–400 В постоянного тока. Далее уже отдельный изолированный или неизолированный DC/DC-каскад формирует нужное напряжение нагрузки.

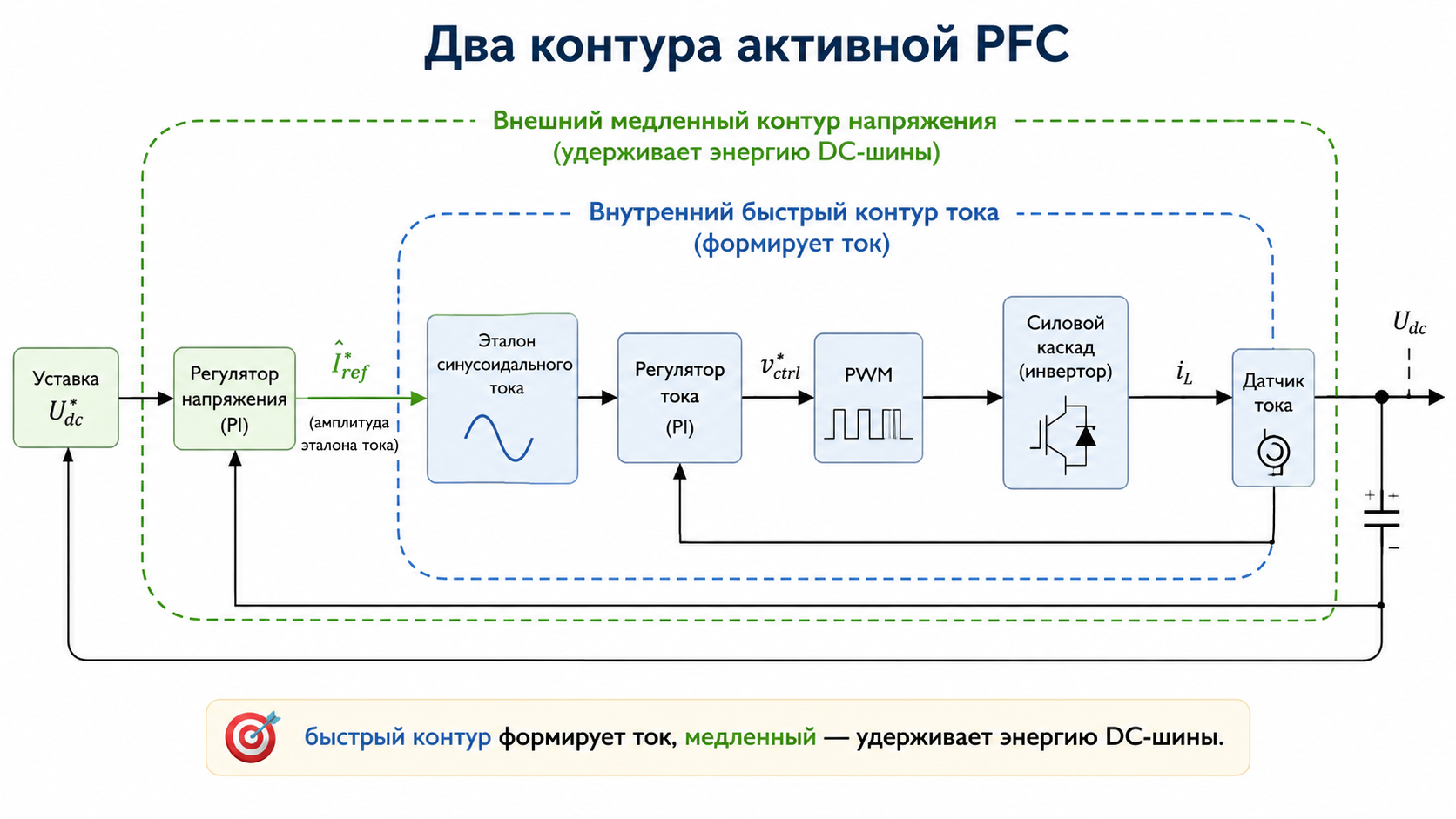

Как работают контуры управления

У активной PFC обычно есть как минимум два взаимосвязанных контура. Быстрый токовый контур заставляет входной ток повторять заданную форму. Более медленный контур напряжения поддерживает среднее значение DC-шины, меняя амплитуду задания тока в зависимости от нагрузки.

·       Контур тока. Сравнивает измеренный ток дросселя с эталоном и корректирует длительность включения ключа.

·       Контур напряжения. Сравнивает напряжение DC-шины с уставкой и определяет, сколько энергии нужно получить от сети.

·       Синхронизация с сетью. Форма задания тока строится по выпрямленному входному напряжению.

·       Ограничения и защиты. Контроллер учитывает максимальный ток, перенапряжение, пропадание обратной связи, просадку сети и другие аварийные условия.

Если токовый контур настроен плохо, входной ток искажается, возрастает THD и нагрев силовых компонентов. Если слишком быстрым сделать контур напряжения, он начинает «подтягивать» двойную сетевую пульсацию и также ухудшает форму тока. Поэтому устойчивость и частотная коррекция здесь не формальность, а часть силового расчёта.

Режимы проводимости: DCM, CrM/TCM и CCM

Одна и та же boost-топология может работать по-разному в зависимости от того, успевает ли ток дросселя упасть до нуля за период переключения.

Выбор режима зависит не от моды, а от мощности, диапазона сети, допустимых пульсаций, частоты, требований по КПД, габаритам и стоимости. На большой мощности также применяют двухфазные и многофазные интерливинговые PFC, где несколько каналов работают со сдвигом фаз и частично компенсируют пульсации друг друга.

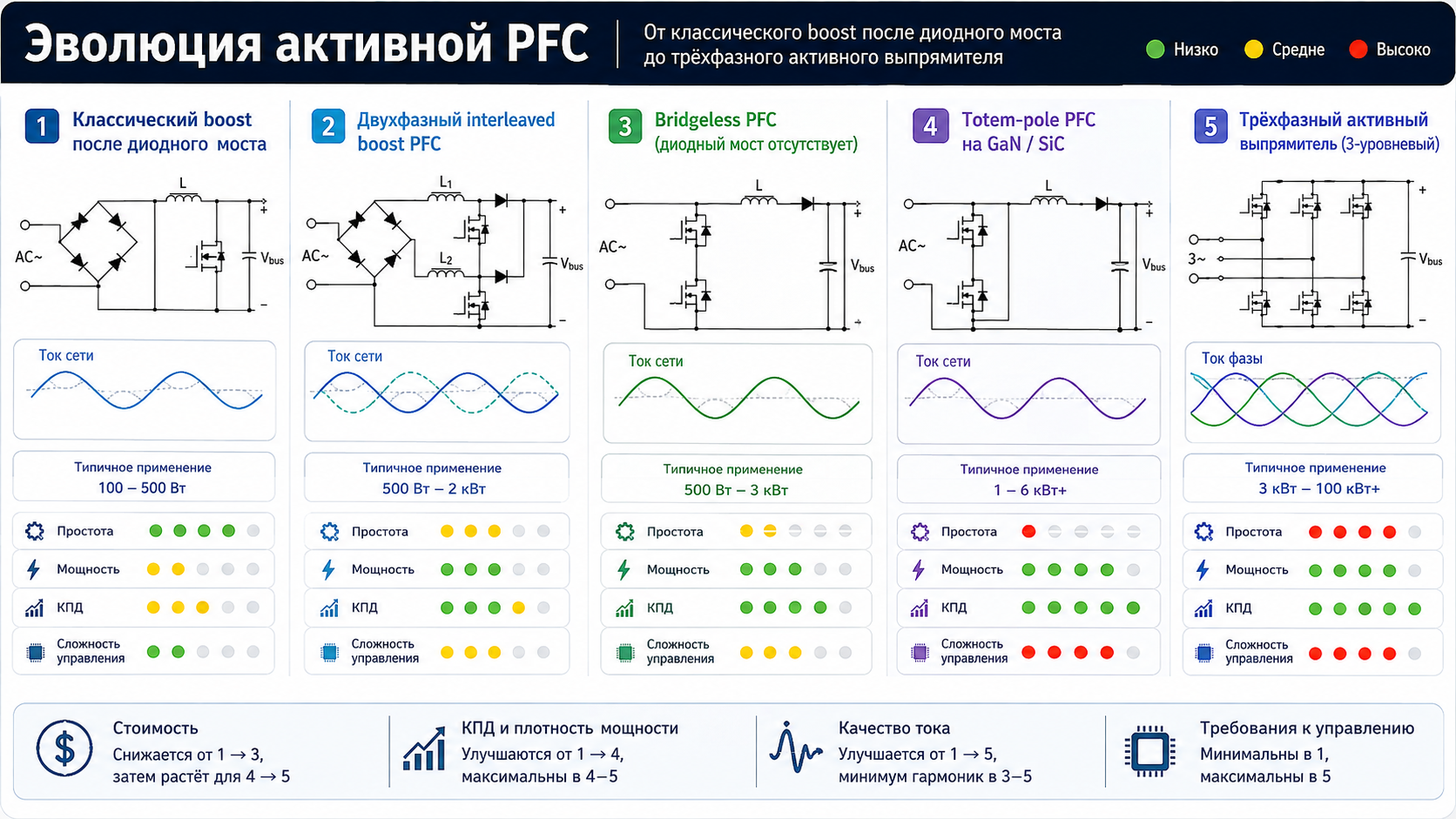

Современные варианты: interleaved, bridgeless и totem-pole

Интерливинговая PFC

Два или несколько boost-каналов работают с фазовым сдвигом. Суммарная пульсация входного и выходного тока уменьшается, тепловая нагрузка распределяется между компонентами, а магнитные элементы и фильтры можно сделать компактнее. Цена — больше ключей, драйверов, датчиков и более сложное управление токовым балансом.

Bridgeless и totem-pole PFC

В обычной схеме ток всегда проходит через два диода сетевого моста, что даёт заметные потери. Безмостовые решения уменьшают число последовательных переходов. Totem-pole PFC особенно привлекательна с быстрыми SiC- и GaN-ключами, но предъявляет высокие требования к драйверам, мёртвому времени, измерению тока, общему режиму помех и печатной плате.

Трёхфазная PFC

Для мощных приводов, зарядных станций, источников постоянного тока и рекуперативных систем применяют трёхфазные активные выпрямители. Они способны формировать синусоидальные фазные токи, стабилизировать DC-шину и, в двунаправленном исполнении, возвращать энергию в сеть. Это уже полноценный силовой преобразователь с алгоритмами ШИМ и синхронизацией.

PFC и конденсаторная установка — это не одно и то же

В промышленной энергетике термин «коррекция коэффициента мощности» часто ассоциируется с УКРМ — установкой конденсаторной компенсации реактивной мощности. Логика понятна, но задачи отличаются.

Где применяется активная коррекция коэффициента мощности

·       серверные и телекоммуникационные источники питания;

·       промышленные AC/DC-преобразователи и источники 24 В DC большой мощности;

·       частотные преобразователи и сервоприводы с активным входным каскадом;

·       зарядные устройства, ИБП и системы накопления энергии;

·       светодиодные драйверы и профессиональное освещение;

·       климатическое оборудование, тепловые насосы и компрессорные системы;

·       сварочные источники, лазерные и лабораторные установки;

·       бортовые и стационарные зарядные устройства электротранспорта.

Не в каждом маломощном устройстве нужен сложный активный PFC. Решение определяется нормативными требованиями, классом оборудования, мощностью, условиями подключения, допустимыми гармониками и экономикой проекта.

Что даёт высокий коэффициент мощности на практике

Меньший входной ток при той же активной мощности

Для приближённой оценки однофазной нагрузки можно использовать I ≈ P/(U × PF). Например, источник потребляет 1 кВт активной мощности от сети 230 В:

Реальная форма тока, напряжение сети и КПД влияют на точное значение, но порядок виден сразу: при той же полезной нагрузке кабель, автомат, контакты и трансформатор могут проводить существенно меньший действующий ток.

Меньше гармоник и меньше скрытого нагрева

Гармонические токи увеличивают потери I²R, нагружают нейтраль, искажают напряжение на общем сопротивлении сети и могут мешать работе чувствительной автоматики. Хорошая PFC не отменяет анализ электромагнитной совместимости, но уменьшает один из основных источников низкочастотных искажений.

Более предсказуемая работа генераторов и ИБП

Источники с узкими токовыми пиками особенно тяжело переносятся автономными генераторами и ИБП: пиковая нагрузка может вызывать просадку напряжения, перегрузку инвертора и избыточный нагрев. Высокий PF и умеренный THD обычно делают режим более стабильным, хотя совместимость всё равно должна подтверждаться испытанием.

Что PFC стоит системе: ограничения и побочные эффекты

·       Дополнительные потери. Дроссель, ключ, диод, датчики и драйвер сами рассеивают мощность.

·       Высокое напряжение DC-шины. Возрастает требование к изоляции, разрядным цепям и квалификации персонала.

·       Пусковой ток. Большой конденсатор после PFC требует NTC, резистора с байпасом или активного ограничения.

·       Высокочастотные помехи. ШИМ уменьшает сетевые гармоники низкого порядка, но создаёт ВЧ-компоненты, которые должен подавить EMI-фильтр.

·       Сложность управления. Ошибки в обратной связи или компенсации контуров могут привести к перенапряжению и аварии силовых ключей.

·       Работа на малой нагрузке. PF и THD часто ухудшаются из-за burst-режима, пропуска импульсов и влияния входных X-конденсаторов.

Как выбирать оборудование с PFC

Покупателю редко нужно разбираться в номинале дросселя или частотной коррекции токового контура. Но паспортную строку «PFC: есть» лучше воспринимать как начало проверки, а не как окончательный ответ.

1. Уточните, активная или пассивная PFC. Для мощной профессиональной техники это принципиально.

2. Смотрите PF при конкретной нагрузке и напряжении. Значение «до 0,99» без режима измерения малоинформативно.

3. Проверяйте THD входного тока. Высокий PF сам по себе не гарантирует низкий уровень каждой гармоники.

4. Учитывайте диапазон сети. Универсальный вход 85–264 В создаёт разные токовые и тепловые режимы.

5. Проверяйте номинал по полной мощности. Для ИБП, генератора и трансформатора важны не только ватты, но и В·А.

6. Оцените пусковой ток. PFC может улучшать установившийся режим, но заряд DC-шины при включении остаётся отдельной задачей.

7. Смотрите температурный диапазон и дерейтинг. Паспортная мощность при 25 °C не всегда доступна в закрытом шкафу.

8. Проверяйте соответствие требованиям по ЭМС. Нужны данные испытаний, а не только название контроллера.

Практический блок: что проверять разработчику PFC-каскада

1. Исходные требования

·       диапазон входного напряжения и частоты;

·       номинальная, длительная и пиковая мощность;

·       целевые PF, THD и КПД по точкам нагрузки;

·       напряжение DC-шины и допустимая пульсация;

·       условия охлаждения, высота, температура и загрязнение;

·       требования к hold-up time и поведению при кратковременных провалах;

·       класс оборудования и применимые нормы по гармоническим токам и ЭМС.

2. Силовые компоненты

Дроссель рассчитывают не только по индуктивности, но и по пиковому току, допустимой пульсации, насыщению, потерям в сердечнике и меди. Ключ выбирают по напряжению, току, энергии переходных процессов, сопротивлению канала и заряду затвора. Для диода важны обратное напряжение, средний и импульсный ток, обратное восстановление и тепловое сопротивление.

Конденсатор DC-шины проверяют по рабочему напряжению, току пульсации, температуре и ресурсу. Один из типовых провалов проектирования — выбрать ёмкость только по микрофарадам и забыть, что именно ток пульсации и температура часто определяют срок службы.

3. Измерение тока

Шунт дешев и точен, но создаёт потери и требует аккуратной разводки Кельвина. Трансформатор тока даёт развязку и низкие потери, однако не измеряет постоянную составляющую и требует расчёта магнитопровода. Датчик Холла удобен для двунаправленных систем, но дороже и имеет собственные ошибки и задержки.

4. Пуск и предварительный заряд

При включении разряженный конденсатор DC-шины выглядит почти как короткое замыкание. Ограничение выполняют NTC, последовательным резистором с реле/контактором байпаса, тиристорным или полностью активным soft-start. Алгоритм должен контролировать достижение напряжения, состояние байпаса и повторный пуск после кратковременного отключения.

5. Защиты

·       ограничение пикового и среднего тока;

·       защита от перенапряжения DC-шины;

·       защита при обрыве цепи обратной связи;

·       brown-in / brown-out по входному напряжению;

·       защита от насыщения дросселя и перегрева;

·       короткое замыкание и перегрузка последующего DC/DC-каскада;

·       контроль разрядной цепи и безопасного остаточного напряжения;

·       защита затвора и от сквозного тока для безмостовых топологий.

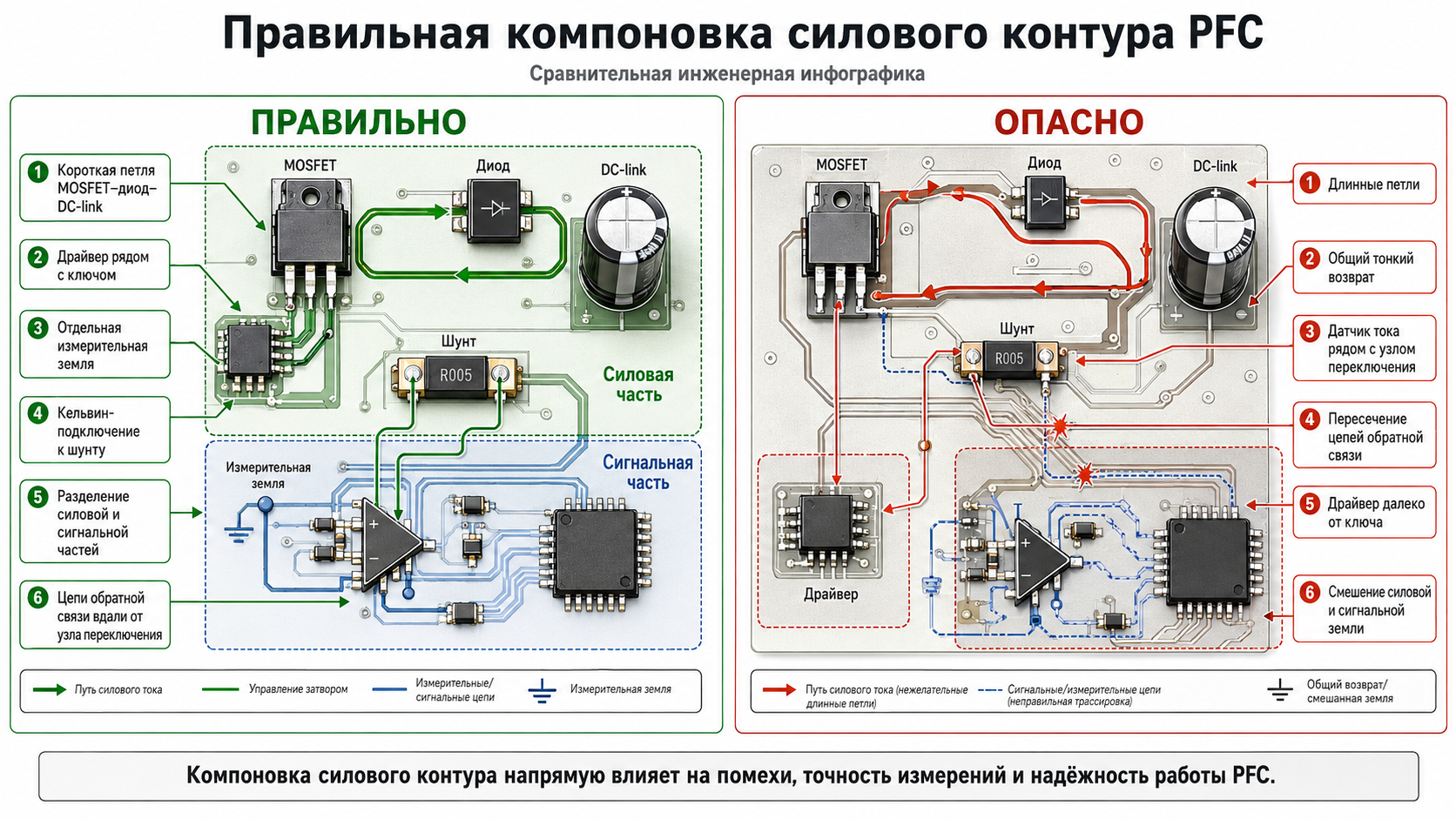

6. Печатная плата и компоновка

Высокочастотный силовой контур «ключ — диод — конденсатор» должен быть минимальным по площади. Силовая земля, измерительная земля и возврат драйвера объединяются контролируемо. Цепи измерения тока и напряжения удаляют от узлов с высоким dv/dt и di/dt. Даже идеальная принципиальная схема может не заработать на плате с длинными петлями и случайным возвратом токов.

EMI-фильтр и PFC: почему один каскад влияет на другой

PFC старается сформировать низкочастотную огибающую тока, но делает это высокочастотными импульсами. Поэтому на входе по-прежнему нужен фильтр дифференциальных и синфазных помех. При этом фильтр нельзя рассчитывать изолированно от системы управления.

·       слишком большая X-ёмкость создаёт опережающий ток и может ухудшать PF на малой нагрузке;

·       резонанс входного фильтра способен взаимодействовать с отрицательным входным сопротивлением регулируемого преобразователя;

·       паразитные ёмкости силовой части определяют синфазный ток через PE и корпус;

·       неправильное демпфирование даёт звон, рост перенапряжений и нестабильность;

·       фильтр должен выдерживать пусковые и аварийные токи, а не только номинальный режим.

Поэтому PFC, EMI-фильтр, защита от перенапряжений и входной автомат рассматриваются как единая входная система.

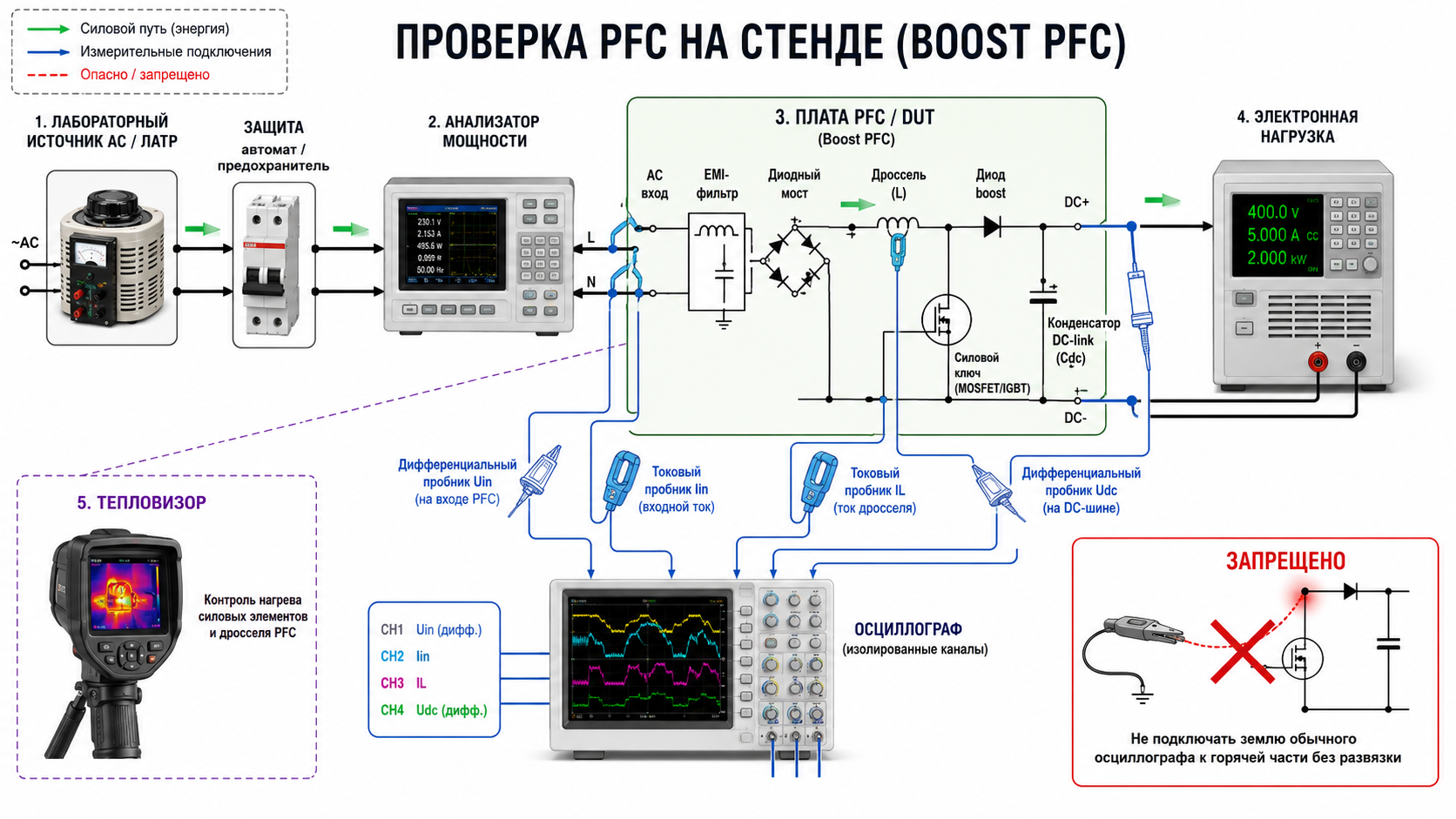

Как измерить, работает ли PFC правильно

Оценка по одному осциллографическому кадру может обмануть. Для полноценной проверки нужны одновременно электрические, гармонические и тепловые измерения.

Минимальный набор измерений

·       действующие U, I, активная и полная мощность;

·       true PF и, отдельно, displacement factor / cos φ основной гармоники;

·       THD тока и спектр гармоник;

·       форма входного тока относительно сетевого напряжения;

·       напряжение DC-шины и двойная сетевая пульсация;

·       ток дросселя и запас до насыщения;

·       температуры ключа, диода, дросселя, шунта и конденсатора;

·       пусковой ток и время предварительного заряда;

·       поведение при 10, 25, 50, 75 и 100% нагрузки;

·       работа при минимальном и максимальном входном напряжении.

Безопасность измерений

Вход PFC и DC-шина гальванически связаны с сетью. Обычный заземлённый осциллограф нельзя бездумно подключать к «горячей» земле выпрямителя. Используют дифференциальные пробники нужной категории, изолированные токовые датчики, разделительные методы и утверждённую процедуру работ. Категория измерения и допустимое импульсное напряжение важнее красивой полосы пропускания.

Типовые неисправности активной PFC

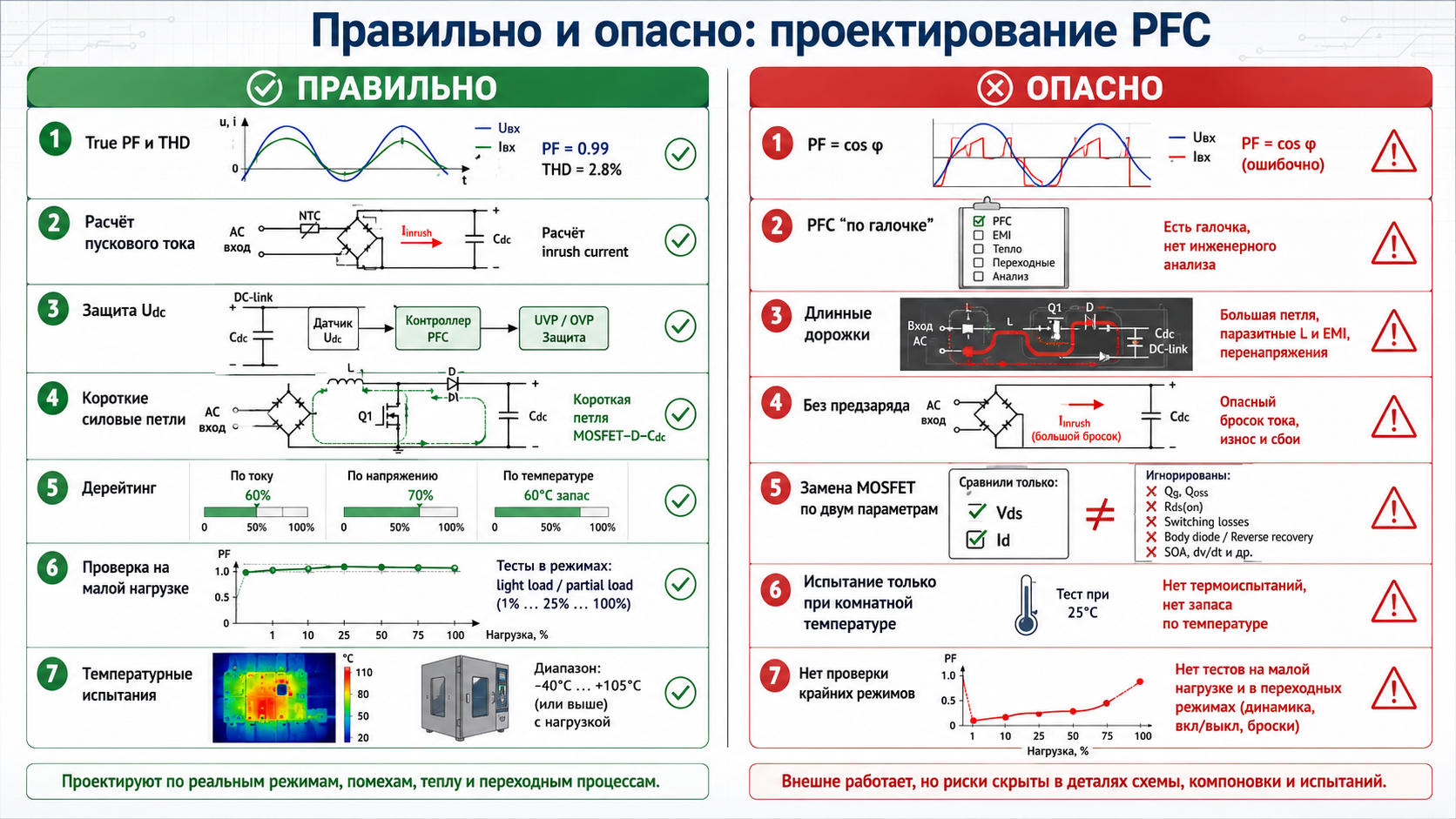

Типичные ошибки в проектах и эксплуатации

1. Считать PF равным cos φ. Для нелинейной нагрузки это приводит к неверной оценке полной мощности и гармоник.

2. Оценивать PFC только на 100% нагрузки. На малой мощности показатели могут заметно ухудшаться.

3. Выбирать автомат только по активной мощности. Нужны реальный RMS-ток, пусковой режим и характеристика отключения.

4. Игнорировать предзаряд DC-шины. Итог — подгоревшие контакты, ложные срабатывания и разрушение диодного моста.

5. Размещать силовой контур «по свободному месту». Паразитная индуктивность превращает каждый фронт в генератор перенапряжений.

6. Заменять силовой ключ только по напряжению и току. Динамические параметры и заряд затвора могут полностью изменить режим.

7. Ставить конденсаторы компенсации без анализа гармоник. Возможны резонанс, перегрузка и усиление искажений.

8. Не учитывать охлаждение закрытого шкафа. Компонент, холодный на столе, может работать на пределе в НКУ при +40 °C.

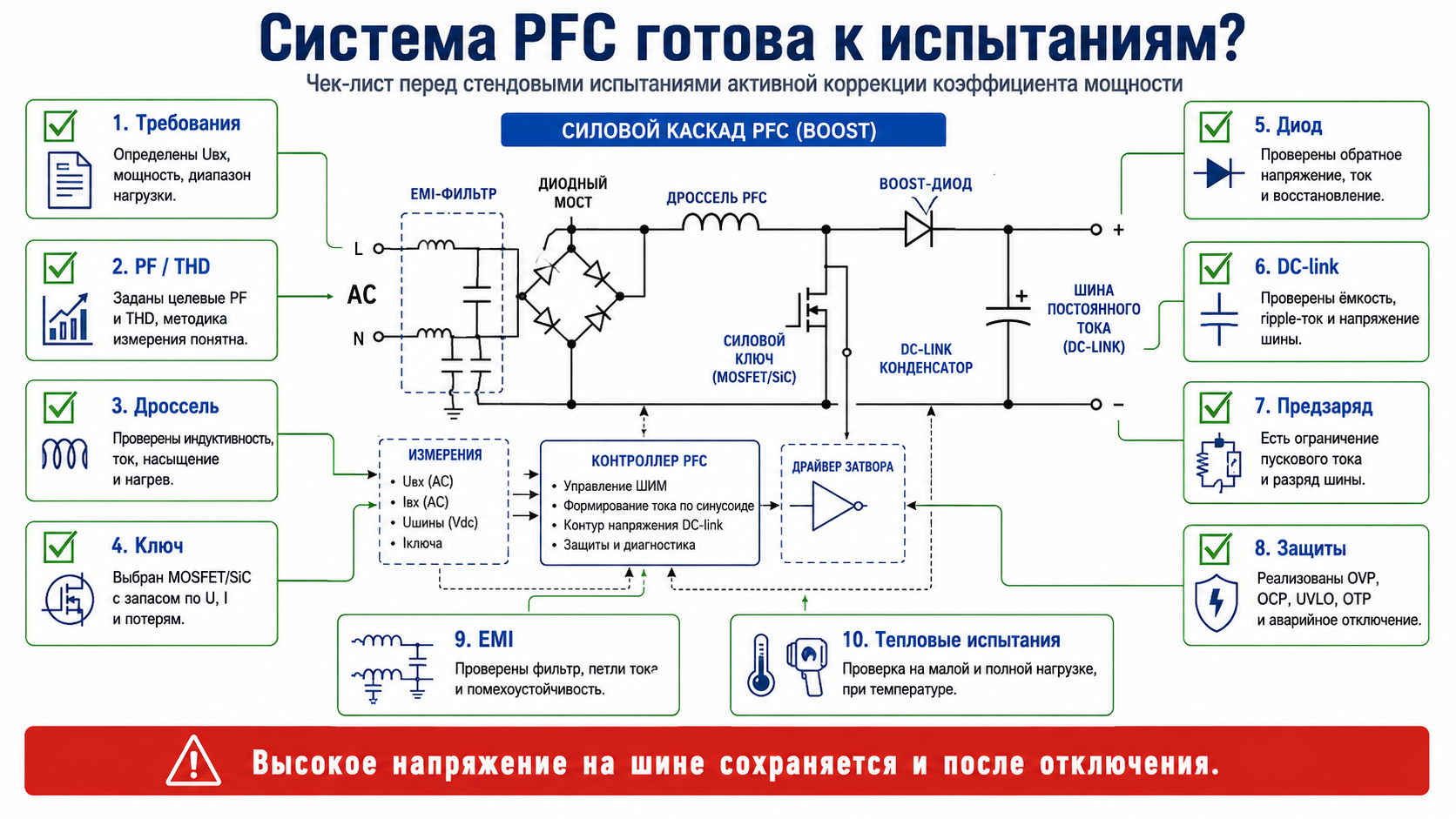

Краткий инженерный чек-лист

Частые вопросы

Нужна ли PFC обычному блоку питания 24 В DC?
Зависит от мощности и требований объекта. У маломощных модулей может использоваться пассивная коррекция или PFC не применяться. Для мощных источников, параллельных систем и питания от генератора высокий PF и низкий THD становятся заметно важнее.

Можно ли определить наличие PFC по массе блока?
Иногда массивный сетевой дроссель указывает на пассивную ККМ, но это не надёжный критерий. Нужны паспорт, схема или измерения.

Почему PFC повышает напряжение до примерно 400 В?
Классический каскад — повышающий. Чтобы управлять током на всей полуволне сети 230 В, DC-шина должна быть выше амплитуды входного напряжения.

Увеличивает ли PFC КПД?
Сам по себе PFC добавляет потери. Но правильная топология может улучшить режим всей системы, снизить RMS-токи и позволить эффективнее использовать сеть. Поэтому итоговый КПД оценивают измерением, а не по наличию PFC.

Почему PF падает на холостом ходу?
Полезная активная мощность мала, а ток EMI-фильтра, цепей питания и служебных узлов остаётся. Кроме того, контроллер может перейти в burst/skip-режим.

Можно ли поставить PFC отдельным модулем перед любым блоком питания?
Теоретически существуют внешние предварительные регуляторы, но универсальное подключение редко бывает простым. Нужно согласовать DC-шину, пуск, защиту, динамику и изоляцию.

PFC устраняет все гармоники?
Нет. Он снижает основные искажения входного тока, но остаются пульсации переключения, остаточные низкочастотные гармоники и помехи, зависящие от фильтра и режима.

Что важнее: PF или THD?
Оба параметра. PF показывает эффективность использования полной мощности, а THD — степень искажения тока. Для технического заключения их рассматривают вместе.

Вывод

Коррекция коэффициента мощности — это не декоративная функция в паспорте и не синоним конденсаторной компенсации. В электронном источнике PFC управляет способом, которым энергия забирается из сети: уменьшает импульсный характер тока, снижает гармонические искажения и позволяет передавать ту же активную мощность при меньшем действующем токе.

Пассивная ККМ подходит для простых и умеренных требований. Активный boost-PFC даёт значительно лучший результат, но требует грамотного расчёта силовых компонентов, устойчивых контуров управления, предварительного заряда, защиты, EMI-фильтра и аккуратной компоновки. Окончательное качество подтверждается не надписью «Active PFC», а измерениями PF, THD, температур и переходных режимов.
