Электричество окружает нас повсюду, но базовые термины часто смешивают даже люди, которые ежедневно пользуются электрооборудованием. Ток называют напряжением, мощность — потреблением, а короткое замыкание объясняют тем, что «электричество пошло не туда». Разберёмся без лишней академичности: что происходит в проводнике, как связаны ток, напряжение и сопротивление, зачем нужен переменный ток и почему промышленность использует три фазы.

Что происходит в проводнике

В металле есть свободные электроны. Без подключённого источника они движутся хаотически, поэтому направленного переноса заряда нет. Когда между концами проводника появляется разность потенциалов, электрическое поле создаёт небольшую упорядоченную составляющую движения — дрейф электронов. Именно перенос заряда через сечение проводника называют электрическим током.

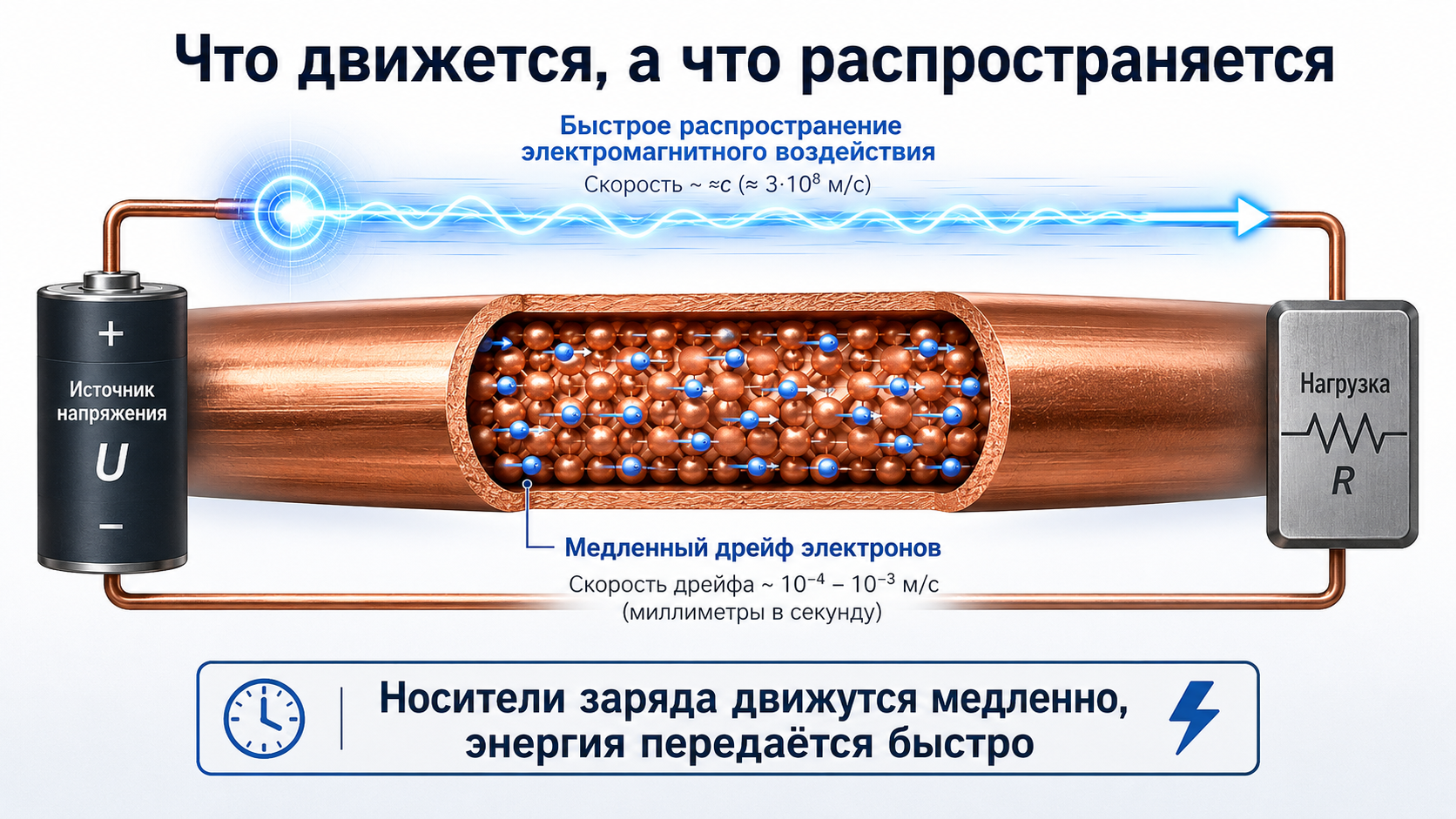

Важно различать движение носителей заряда и передачу энергии. Средняя дрейфовая скорость электронов невелика, однако изменение электромагнитного поля распространяется вдоль цепи очень быстро — со скоростью, определяемой конструкцией кабеля и свойствами его изоляции. Поэтому лампа загорается почти сразу после включения, хотя отдельный электрон не успевает пробежать путь от электростанции до светильника.

В электротехнике направление тока условно считают от положительного потенциала к отрицательному. В металлическом проводнике электроны дрейфуют в противоположную сторону. Это историческая договорённость, которая не мешает расчётам, если применять её последовательно.

Ток, напряжение и сопротивление

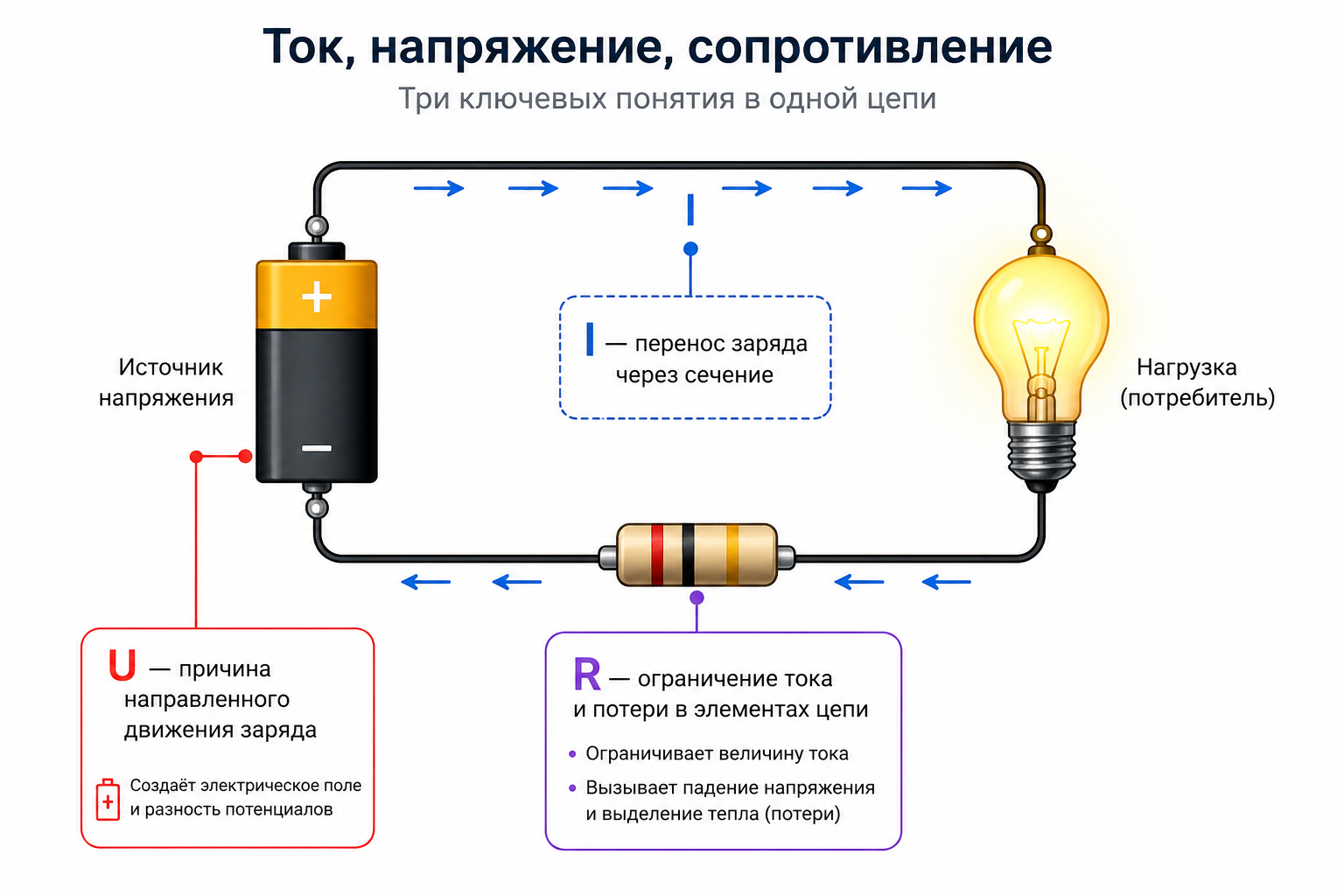

Ток показывает, какой заряд проходит через сечение цепи за единицу времени, и измеряется в амперах. Напряжение характеризует разность электрических потенциалов между двумя точками и измеряется в вольтах. Сопротивление показывает, насколько элемент препятствует прохождению тока; его единица — ом.

Популярная водопроводная аналогия полезна только как первое приближение: напряжение можно сравнить с перепадом давления, ток — с расходом, а сопротивление — с ограничением потока. Но электрическая цепь обязательно должна быть замкнута, а поведение реальных элементов зависит от температуры, частоты, материала и режима работы.

Сопротивление проводника растёт с его длиной и удельным сопротивлением материала, но уменьшается при увеличении площади поперечного сечения. Поэтому длинный тонкий кабель сильнее нагревается и создаёт большее падение напряжения, чем правильно подобранная линия большего сечения.

Закон Ома и электрическая мощность

Для омического участка цепи действует соотношение U = I × R. Оно позволяет определить ток по известным напряжению и сопротивлению или оценить падение напряжения на участке. При этом закон Ома не является универсальной моделью для любого устройства: диоды, аккумуляторы, электрическая дуга и многие электронные компоненты имеют нелинейную вольт-амперную характеристику.

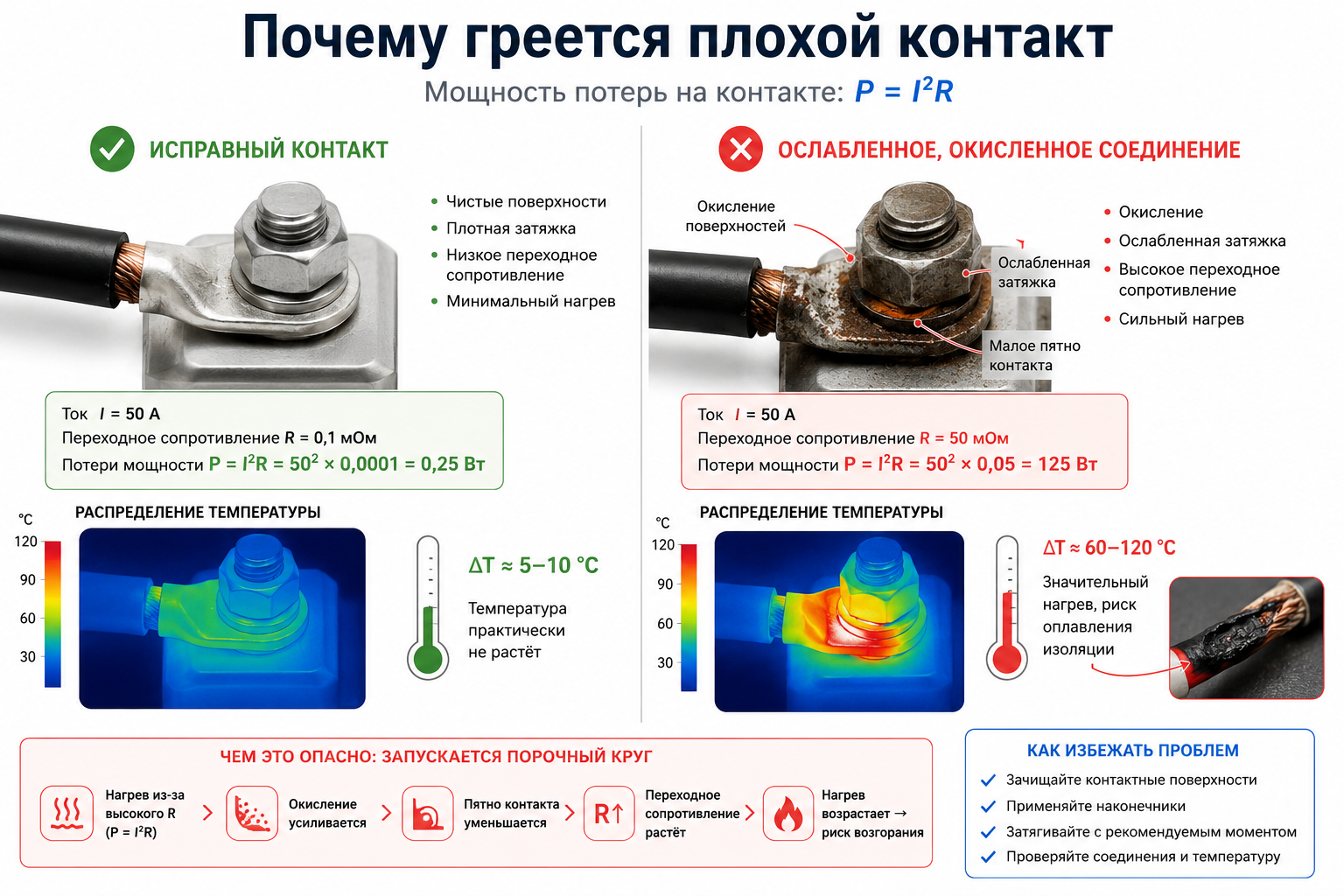

Мощность показывает скорость преобразования электрической энергии и в простой цепи определяется как P = U × I. Для резистивного участка также применяют выражение P = I² × R. Эта формула объясняет, почему плохой контакт опасен: небольшое переходное сопротивление при большом токе выделяет значительное количество тепла именно в месте соединения. Клемма перегревается, окисляется, сопротивление растёт ещё сильнее — возникает самоускоряющийся аварийный процесс.

При коротком замыкании сопротивление контура резко уменьшается, а ток ограничивается в основном сопротивлением источника, кабелей и соединений. Поэтому автоматический выключатель выбирают не только по номинальному току, но и по характеристике срабатывания и отключающей способности.

Постоянный и переменный ток

В цепи постоянного тока полярность источника не меняется: так работают аккумуляторы, электронные устройства и большинство цепей управления. В переменном токе напряжение и ток периодически меняют величину и направление. Частота 50 Гц означает 50 полных периодов в секунду; знак синусоиды меняется дважды за период.

Главное практическое преимущество переменного тока — удобное преобразование напряжения трансформаторами. Для передачи мощности напряжение повышают, благодаря чему при той же мощности уменьшается ток и снижаются потери I²R. Вблизи потребителей напряжение понижают до уровней, подходящих для оборудования.

Катушки и конденсаторы в цепях переменного тока не только потребляют активную энергию, но и периодически обмениваются энергией с сетью. Так возникает реактивная мощность и фазовый сдвиг. Компенсация реактивной мощности может разгрузить кабели и трансформаторы, однако её рассчитывают по измерениям и режимам нагрузки. Универсальная «коробочка для экономии электричества» в бытовой розетке физику не отменяет.

Зачем нужны три фазы

Трёхфазная система состоит из трёх синусоидальных напряжений одинаковой частоты, сдвинутых друг относительно друга на 120°. Такая система экономична при передаче энергии и создаёт вращающееся магнитное поле, необходимое для простой и надёжной работы асинхронных двигателей.

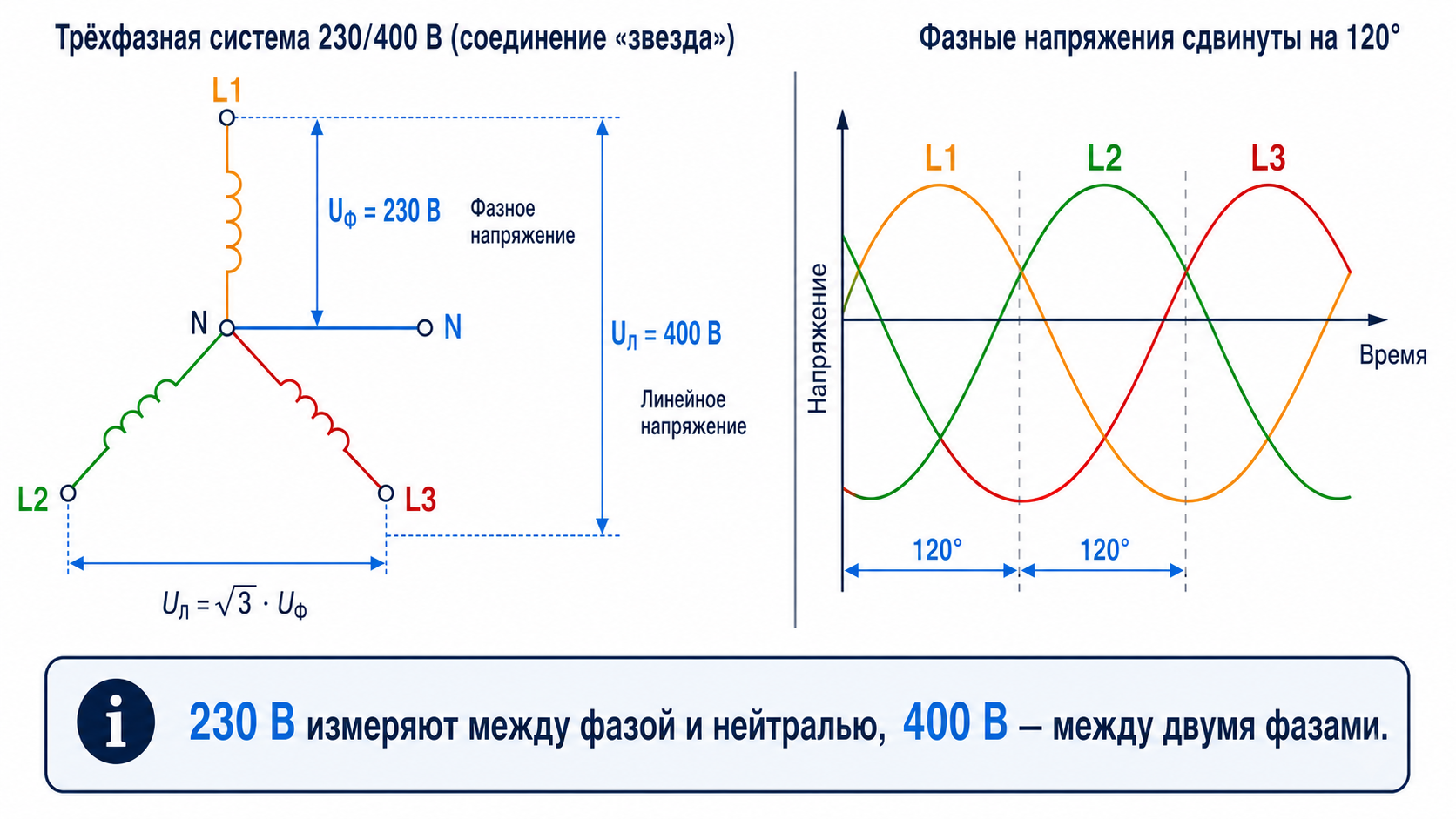

В низковольтной сети обмотки источника обычно соединены звездой. Между фазой и нейтралью получают фазное напряжение, между двумя фазами — линейное. Для современной системы номинальные значения составляют 230/400 В; привычное обозначение 220/380 В всё ещё встречается в речи и на старом оборудовании. Линейное напряжение больше фазного в √3 раза.

При симметричной линейной нагрузке токи трёх фаз взаимно компенсируются, и ток в нейтрали близок к нулю. В реальной распределительной сети нагрузки неравномерны, а электронные устройства создают гармоники, поэтому нейтральный проводник нельзя считать «лишним». Его сечение, коммутацию и защиту определяют проектом.

Практика: где базовая теория экономит деньги

Если двигатель на длинной линии запускается тяжело, причина может быть не в самом двигателе, а в падении напряжения на кабеле. Если клемма темнеет и пахнет изоляцией, проблему нельзя решать только подтяжкой без проверки состояния контакта, токовой нагрузки и нагрева. Если автомат регулярно отключается, увеличение его номинала без расчёта кабеля создаёт пожарный риск, а не устраняет неисправность.

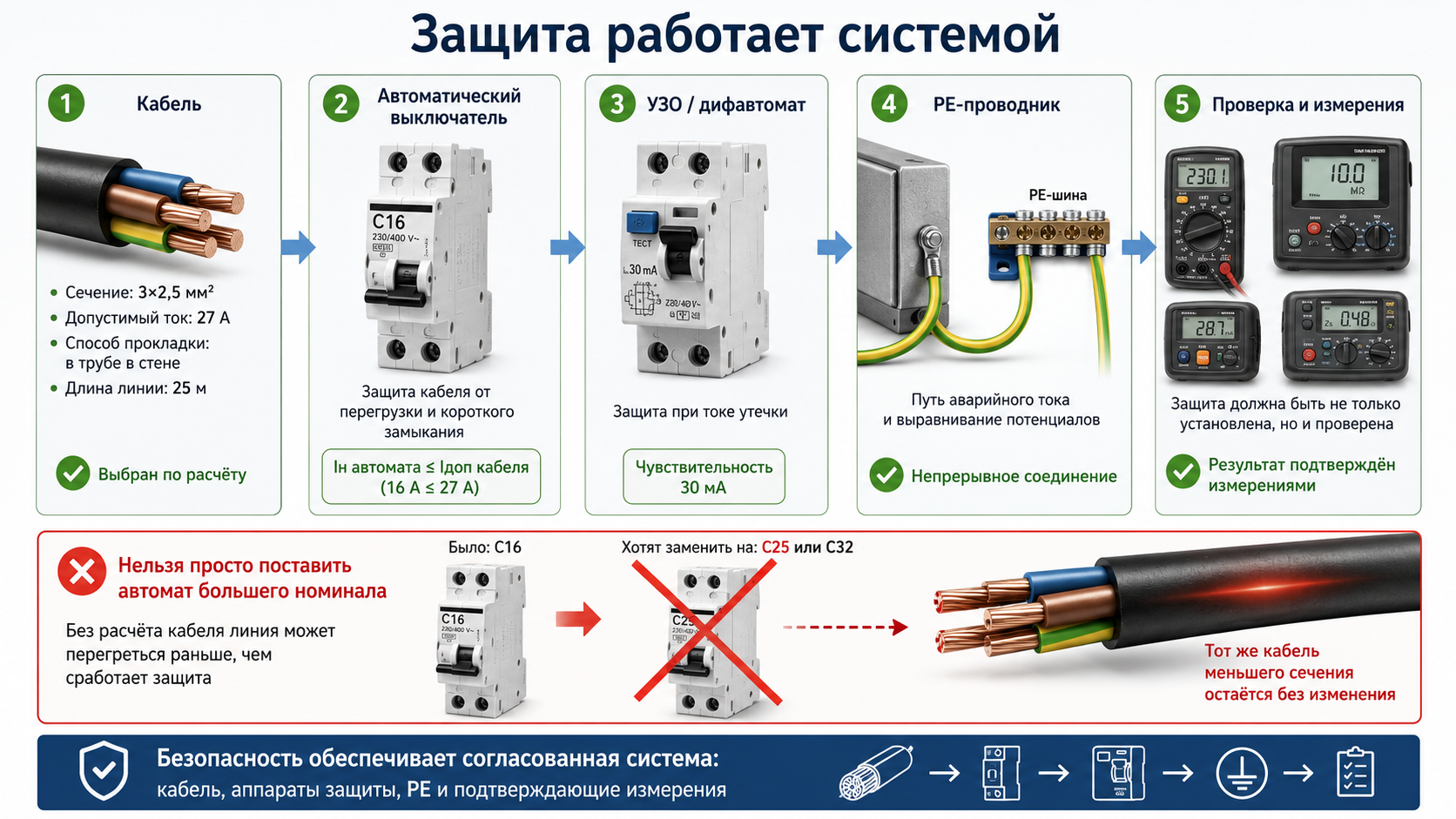

Любые работы выполняют после отключения, блокировки от повторного включения и проверки отсутствия напряжения исправным прибором. Автоматический выключатель защищает линию от перегрузки и короткого замыкания, УЗО снижает риск поражения током при утечке, а защитный проводник PE создаёт путь аварийного тока для быстрого отключения. Эти меры дополняют друг друга и не должны подменяться одной «универсальной защитой».

Вывод

Электрическая цепь — не набор отдельных проводов и аппаратов, а система, в которой связаны источник, нагрузка, сопротивление линии, защита и условия эксплуатации. Понимание тока, напряжения, мощности и трёхфазной системы помогает правильно читать схемы, выбирать кабели и аппараты, находить причины нагрева и падения напряжения и не доверять решениям, противоречащим базовой физике. Для проектирования, сборки и модернизации распределительных щитов и систем автоматизации важны расчёт, корректная документация и проверка режимов на объекте.
