Кабель редко выходит из строя потому, что «забыл закон Ома». Обычно проблема прозаичнее: выбрали сечение по одной таблице, не учли длину, температуру, групповую прокладку, пуск двигателя или емкостный ток длинной линии. В результате автомат формально подходит, кабель внешне цел, а оборудование недополучает напряжение, соединения греются или УЗО отключается без видимой причины.

В этой статье разберем характеристики, которые действительно определяют работу проводов и кабелей: от сопротивления токопроводящей жилы до электрической прочности изоляции, емкости, индуктивности и стойкости к короткому замыканию. Материал подходит и для первичного подбора, и для проверки проектного решения, и для разговора с поставщиком на одном техническом языке.

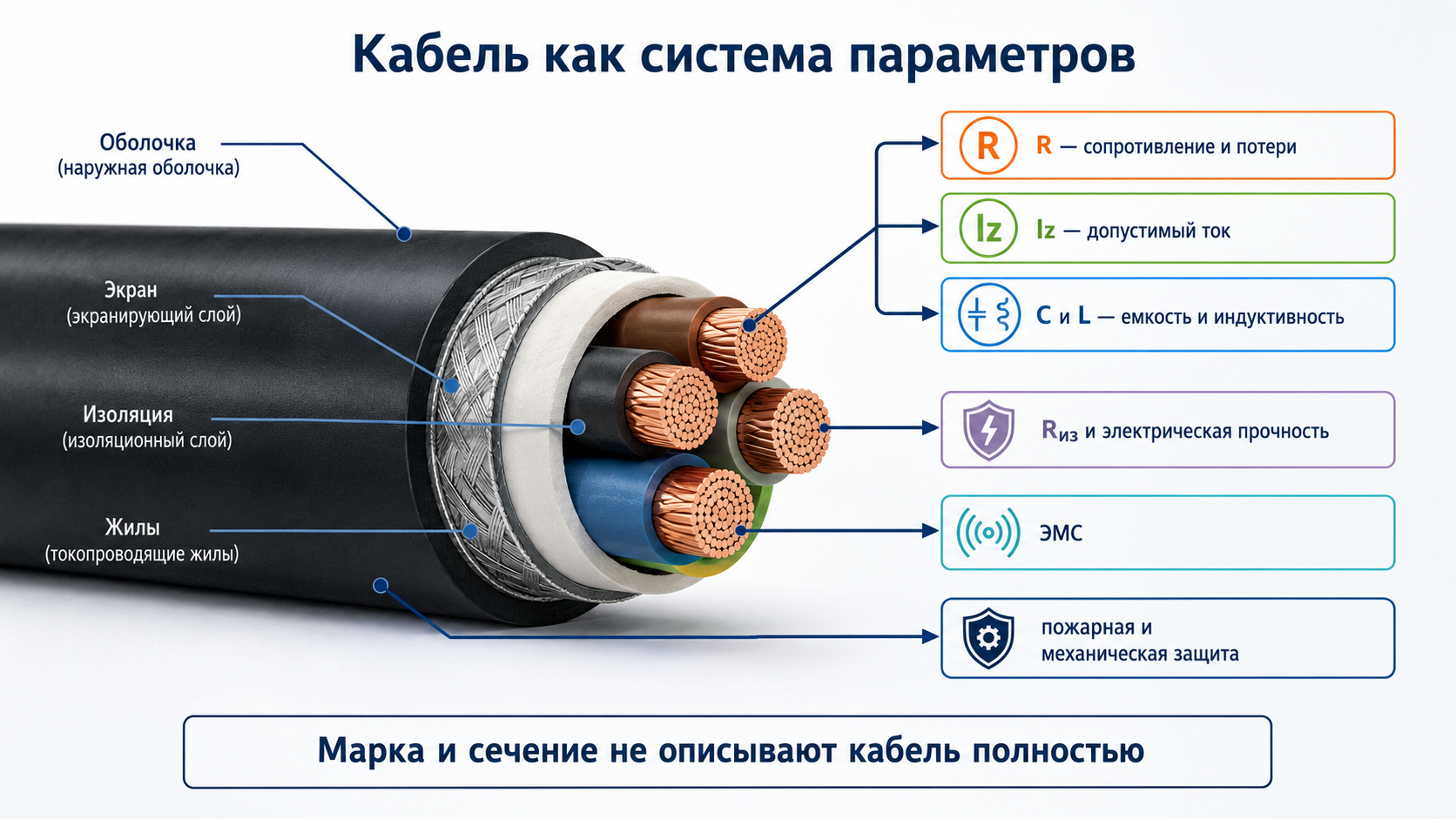

1. Кабель как электрический и тепловой элемент

В проекте кабель одновременно выполняет несколько ролей. Он проводит рабочий ток, выделяет тепло, создает падение напряжения, участвует в ограничении тока короткого замыкания, образует емкость между жилами и экраном, а на переменном токе имеет еще и индуктивное сопротивление. Изоляция при этом должна выдерживать рабочее напряжение, коммутационные воздействия, температуру, влагу, загрязнение и механические нагрузки.

Поэтому вопрос «какое сечение взять?» корректно звучит длиннее: какое сечение, материал жилы, класс гибкости, тип изоляции, конструкция, экран, оболочка и способ прокладки обеспечат нужный ток, допустимое падение напряжения, селективную работу защиты и требуемый срок службы.

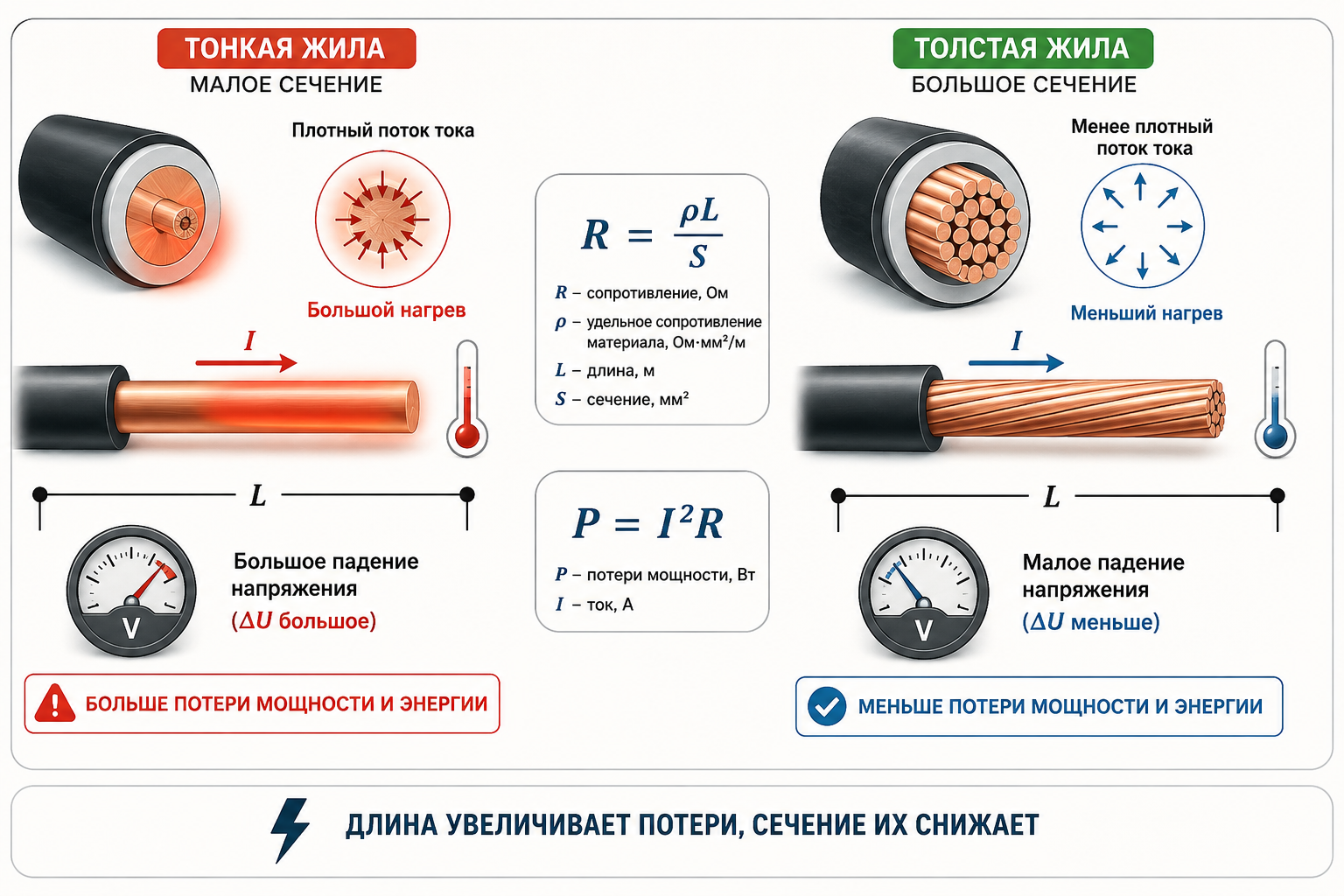

2. Сопротивление токопроводящей жилы

Омическое сопротивление показывает, насколько жила препятствует прохождению постоянного тока. Для однородного проводника оно определяется удельным сопротивлением материала, длиной и площадью поперечного сечения.

При 20 °C удельное сопротивление электротехнической меди ориентировочно находится около 0,0172-0,0175 Ом·мм²/м, алюминия - около 0,028-0,0295 Ом·мм²/м. Точное допустимое сопротивление конкретной жилы определяют не «по школьной константе», а по классу жилы, материалу, номинальному сечению и требованиям стандарта или технических условий изготовителя.

Номинальное сечение - это стандартизированное обозначение. Оно не означает, что при проверке штангенциркулем площадь каждой многопроволочной жилы должна буквально совпасть с числом на маркировке. Для приемки важнее соответствие конструкции и максимального электрического сопротивления установленным требованиям.

2.1. Почему сопротивление растет при нагреве

Для меди и алюминия сопротивление увеличивается с температурой. При инженерной оценке используют линейную зависимость:

Если медная жила нагрелась с 20 до 70 °C, ее сопротивление возрастает примерно на 20 %. То есть расчет падения напряжения только по холодному сопротивлению дает оптимистичный результат. Особенно заметно это на длинных линиях, в кабельных пучках и при длительной работе близко к предельному току.

2.2. Потери мощности

Эта квадратичная зависимость объясняет, почему небольшая перегрузка, плохой контакт или заниженное сечение быстро превращаются в локальный нагрев. Сам кабель может быть выбран правильно, но один недостаточно затянутый наконечник создаст дополнительное переходное сопротивление и станет самой горячей точкой линии.

2.3. Пример: линия 230 В длиной 30 м

Предположим, однофазная нагрузка потребляет 25 А, длина трассы от щита до нагрузки - 30 м, жила медная. Упрощенно учитываем двойную длину петли «фаза - нейтраль», температуру 20 °C и пренебрегаем реактивным сопротивлением и контактами.

Даже без проверки нагрева видно: увеличение сечения снижает не только падение напряжения, но и постоянные эксплуатационные потери. При фактической рабочей температуре результат будет хуже. Поэтому длинную линию нельзя подбирать только по условию «автомат не больше допустимого тока кабеля».

3. Допустимый ток и нагрев

Длительно допустимый ток - это ток, при котором установившаяся температура жилы не превышает предел, допустимый для изоляции и конструкции кабеля в заданных условиях. Это тепловой параметр, поэтому одинаковые по сечению кабели могут иметь разную нагрузочную способность.

На допустимый ток влияют:

• материал жилы и ее сечение;
• тип и допустимая температура изоляции;
• число одновременно нагруженных жил;
• прокладка на воздухе, в трубе, лотке, стене, теплоизоляции или грунте;
• температура воздуха и грунта;
• группировка нескольких кабелей и расстояние между ними;
• тепловое сопротивление и высыхание грунта;
• режим нагрузки - постоянный, повторно-кратковременный, циклический;
• гармоники и повышенный ток нейтрального проводника;
• солнечное излучение, внешние источники тепла и вентиляция трассы.

Условие выбора защиты обычно формулируют так: рабочий ток нагрузки не должен превышать номинал защитного аппарата, а номинал аппарата - допустимый ток линии. Дополнительно проверяют характеристику срабатывания при перегрузке. На практике это означает: автомат защищает кабель только тогда, когда допустимый ток кабеля определен для реального способа прокладки, а не взят из «самой удобной» таблицы.

3.1. Групповая прокладка и шкафы

В кабельном лотке, коробе или канале шкафа соседние линии нагревают друг друга. Чем плотнее заполнение и хуже вентиляция, тем меньше фактическая нагрузочная способность. Для НКУ дополнительно важны температура внутри корпуса, выделение тепла аппаратами, сечение внутренних проводников, длина пучков и качество оконцевания.

В цепях с большим количеством импульсных блоков питания и частотно-регулируемых приводов необходимо оценивать гармонический состав тока. Токи гармоник, кратных трем, могут складываться в нейтрали, поэтому нейтральный проводник нельзя автоматически считать «почти ненагруженным».

4. Падение напряжения и потери мощности

Нагрузка должна получить напряжение, при котором она запускается и работает без перегрева. Кабель может проходить по допустимому току, но не проходить по падению напряжения. Это типичная ситуация для удаленных насосов, наружного освещения, электроприводов и временных линий.

Для короткой низковольтной линии малого сечения активная составляющая часто доминирует. Но для длинных трасс, крупных сечений, параллельных одножильных кабелей и двигательной нагрузки реактивной составляющей пренебрегать уже нельзя. Точный расчет выполняют по данным производителя или расчетным параметрам кабеля.

4.1. Рабочий режим и пуск - две разные проверки

Асинхронный двигатель при прямом пуске может кратковременно потреблять ток, во много раз превышающий номинальный. Если линия длинная, напряжение на зажимах двигателя проседает, электромагнитный момент уменьшается, пуск затягивается, а ток остается высоким. Получается неприятный замкнутый круг: двигатель «не раскручивается», линия и контакторы греются.

Для электропривода проверяют как минимум:

• падение напряжения при номинальном токе;
• остаточное напряжение и время разгона при пуске;
• влияние пуска на общую шину и другие потребители;
• настройки автомата, УПП или преобразователя частоты;
• допустимую длину моторного кабеля по документации ПЧ.

5. Сопротивление изоляции и электрическая прочность

Сопротивление изоляции характеризует прохождение тока утечки через изоляционную систему при приложении постоянного испытательного напряжения. Оно зависит от материала, толщины изоляции, длины кабеля, температуры, влажности, загрязнения, состояния концов и времени после подачи напряжения.

Высокое сопротивление изоляции обычно является хорошим признаком, но одно число без условий измерения малоинформативно. Нельзя корректно сравнивать результаты, если в одном случае кабель был сухим и холодным, а в другом - теплым, влажным и подключенным к оборудованию.

5.1. Сопротивление изоляции не равно электрической прочности

Сопротивление изоляции показывает ток утечки при конкретном постоянном напряжении. Электрическая прочность показывает способность изоляции выдерживать повышенное испытательное напряжение без пробоя. Кабель может иметь высокое сопротивление изоляции, но локальный дефект, который проявится при высоковольтном испытании. Возможна и обратная ситуация: низкое показание из-за влажных концов при исправной основной длине.

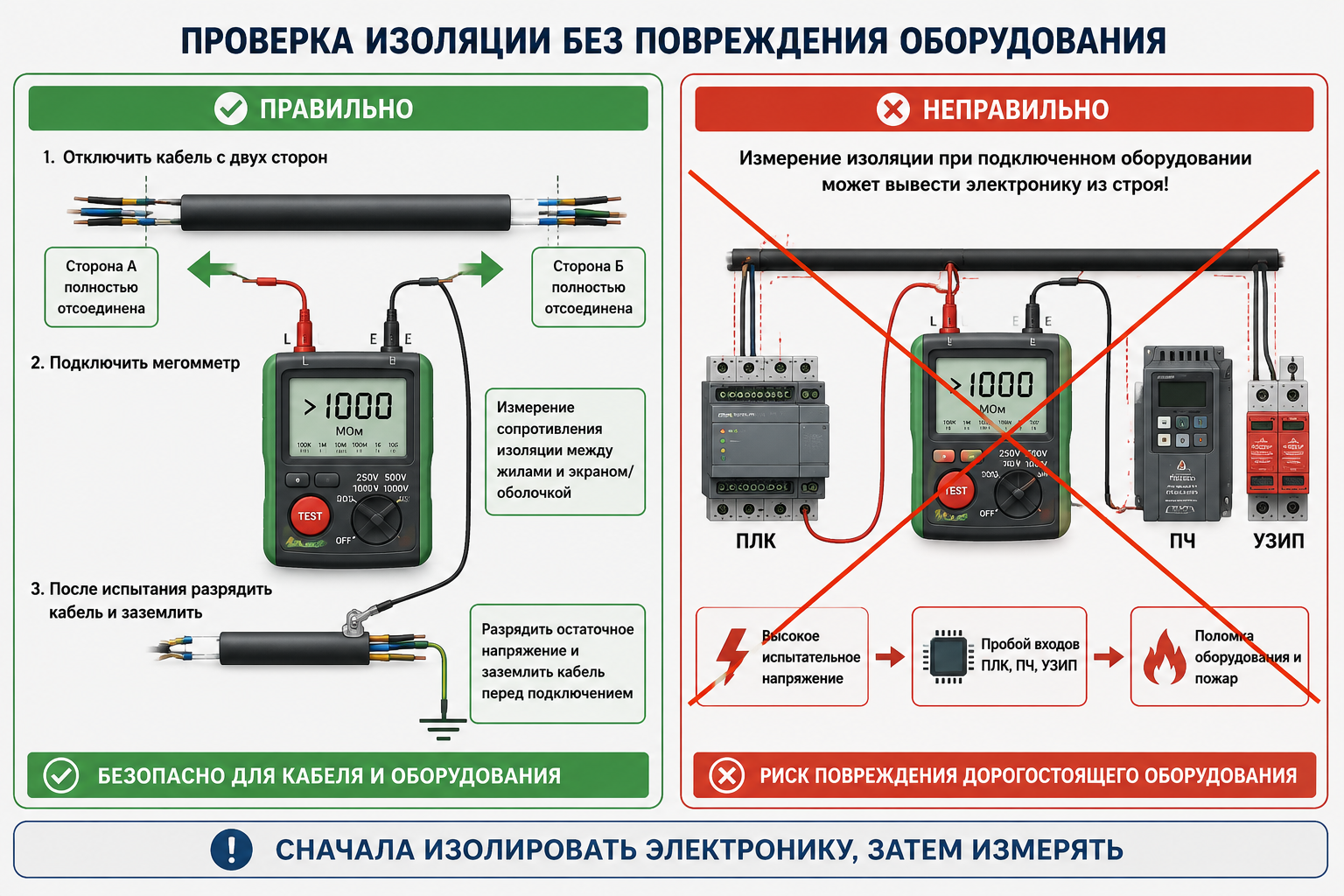

5.2. Безопасное измерение мегомметром

• Отключить кабель от ПЛК, ПЧ, УПП, блоков питания, датчиков, УЗИП и другой электроники, если методика не допускает их совместное испытание.
• Проверить отсутствие напряжения и исключить обратную подачу.
• Очистить и разнести концы, чтобы поверхностная утечка не исказила результат.
• Выбрать испытательное напряжение по типу линии, оборудованию и нормативному документу.
• Зафиксировать температуру, влажность, длину, схему соединения жил и длительность измерения.
• После испытания разрядить кабель и подтвердить отсутствие остаточного напряжения.

5.3. Тренд важнее одиночного измерения

Для эксплуатируемой линии полезно сравнивать результаты во времени при сопоставимых условиях. Постепенное снижение сопротивления, рост разброса между фазами или нестабильное значение могут указывать на влагу, загрязнение муфты, повреждение оболочки или старение изоляции. Диагностика по тренду обычно надежнее, чем вывод «выше минимального значения - значит все идеально».

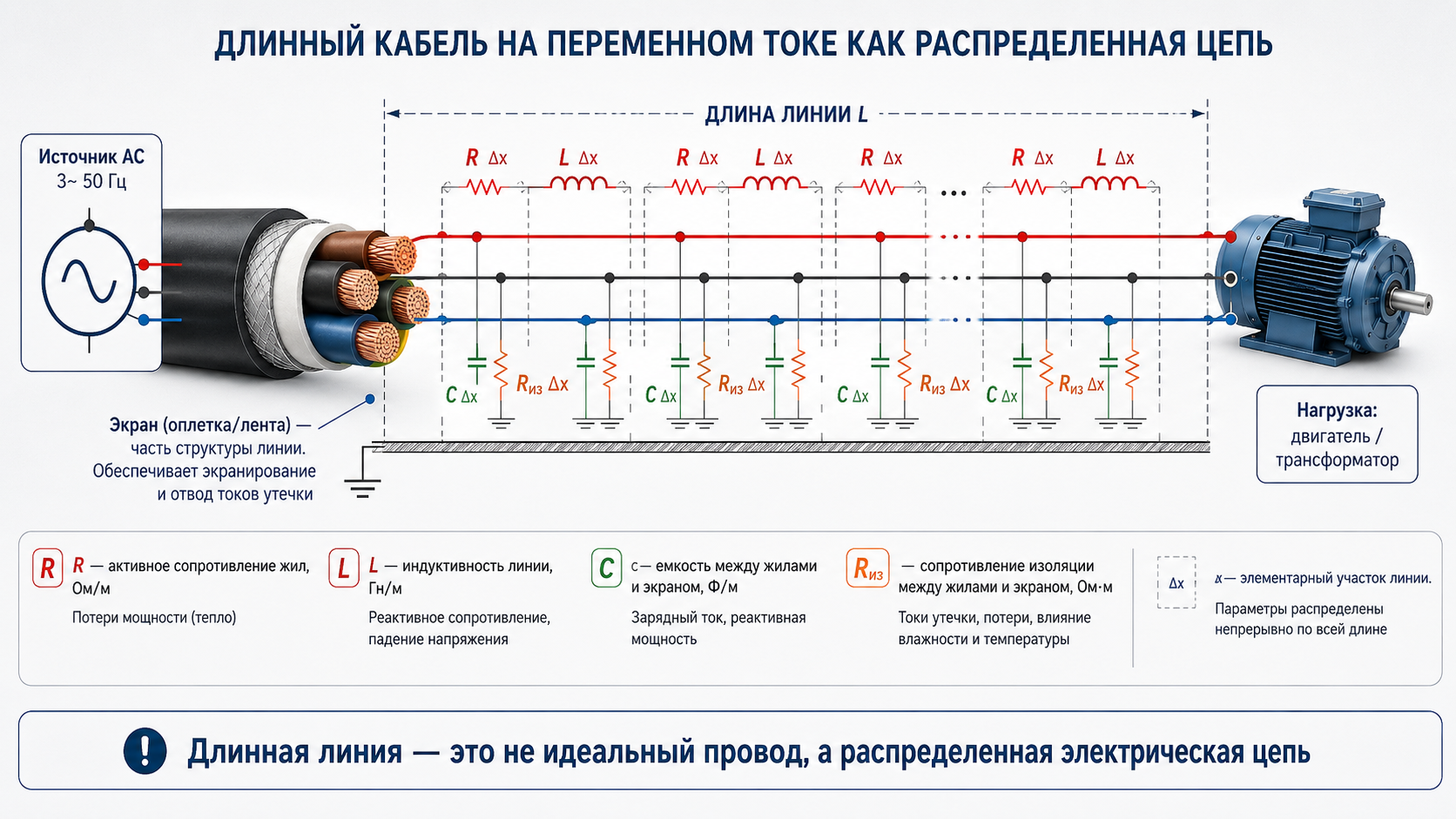

6. Емкость, индуктивность и полное сопротивление

Две жилы, разделенные изоляцией, образуют конденсатор. Жила и экран - тоже. Поэтому любой кабель имеет распределенную емкость по длине. Чем длиннее линия и выше емкость на километр, тем больше суммарная емкость.

В обычной короткой бытовой линии емкостный ток невелик. В длинных кабелях, сетях среднего напряжения, цепях с фильтрами ЭМС и на выходе ПЧ он становится заметным. Он влияет на токи утечки, выбор УЗО, коммутацию, диагностику и допустимую длину кабеля.

6.1. Где емкость особенно важна

• длинные подземные и подводные силовые линии;
• кабели среднего и высокого напряжения;
• выходные линии преобразователей частоты;
• аналоговые, импульсные и высокочастотные сигналы;
• линии связи с заданным волновым сопротивлением;
• цепи безопасности с контролем утечки или сопротивления изоляции.

Для аналогового сигнала высокая емкость вместе с выходным сопротивлением источника образует фильтр и замедляет фронты. Для интерфейсов связи важны не только емкость, но и волновое сопротивление, затухание, симметрия пары и качество экрана. Именно поэтому «любой экранированный кабель» не является универсальной заменой кабеля RS-485, Ethernet или энкодера.

6.2. Индуктивность и реактивное сопротивление

Ток создает магнитное поле, поэтому кабель обладает индуктивностью. Ее величина зависит от взаимного расположения проводников, расстояния между ними, наличия металлических оболочек и схемы заземления экранов. На переменном токе индуктивность создает реактивное сопротивление X = 2πfL.

Индуктивная составляющая участвует в падении напряжения и ограничивает ток короткого замыкания. Для однофазной линии важно вести фазный и обратный проводники рядом: увеличенная площадь петли повышает индуктивность, уровень помех и электродинамические воздействия.

7. Диэлектрические потери, частичные разряды и диагностика

В идеальном диэлектрике ток опережает напряжение на 90°. Реальная изоляция имеет потери, которые характеризуют тангенсом угла диэлектрических потерь tan δ. Рост tan δ может быть связан с увлажнением, старением, загрязнением или дефектами изоляционной системы.

Для кабелей среднего и высокого напряжения применяют измерения tan δ, частичных разрядов, испытания повышенным напряжением промышленной частоты или VLF - в зависимости от типа изоляции, класса напряжения и программы диагностики. Частичный разряд - локальный электрический разряд, который не пробивает изоляцию полностью, но постепенно разрушает ее в дефектной зоне.

8. Экран, ЭМС и кабели для преобразователей частоты

Экран ограничивает электромагнитное поле и отводит токи помех, но его эффективность определяется не только наличием фольги или оплетки. Важны покрытие, сопротивление и индуктивность экрана, конструкция симметричной заземляющей системы, длина неэкранированных концов и способ присоединения.

Для высокочастотных помех длинный «хвостик» экрана работает как индуктивность и резко снижает эффективность. В шкафах автоматики экран кабеля ПЧ обычно присоединяют по окружности 360° с минимальной длиной пути. Конкретная схема заземления с одной или двух сторон зависит от частотного диапазона, системы уравнивания потенциалов, типа сигнала и требований производителя.

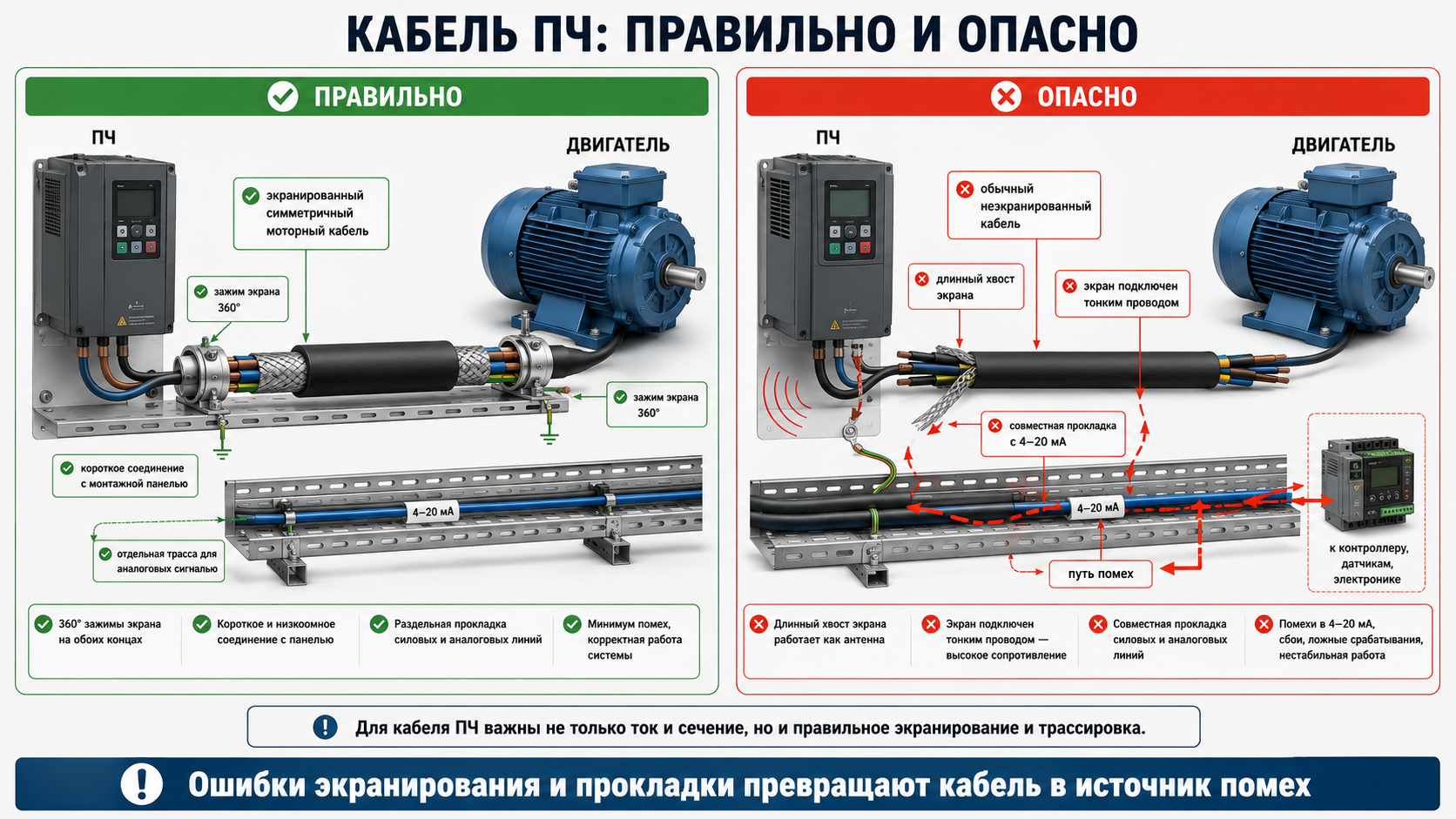

8.1. Моторный кабель ПЧ

На выходе преобразователя частоты действует не синусоида 50 Гц, а импульсное напряжение с крутыми фронтами. Поэтому обычная проверка только по номинальному току неполна.

Необходимо учитывать:

• допустимую длину моторного кабеля;
• емкостный ток и нагрузку на силовые ключи ПЧ;
• отраженные волны и перенапряжение на выводах двигателя;
• необходимость dU/dt-фильтра или синус-фильтра;
• симметричный защитный проводник и путь высокочастотного тока;
• токи через подшипники двигателя;
• ЭМС и разнесение силовых и сигнальных трасс.

Экран моторного кабеля не следует автоматически считать единственным защитным проводником. Функция PE, допустимый ток повреждения и способ присоединения должны быть подтверждены конструкцией кабеля и проектом.

9. Термическая стойкость при коротком замыкании

Во время короткого замыкания ток во много раз превышает рабочий, но действует ограниченное время до отключения защиты. Жила должна выдержать выделившееся тепло без недопустимого повреждения изоляции и соединений.

Коэффициент k нельзя выбирать «по памяти», не уточнив медь или алюминий, начальную и конечную температуру, материал изоляции и допустимый режим. Проверка особенно важна для длинных линий, где ток КЗ снижен сопротивлением кабеля: автомат может отключаться медленнее, а тепловой импульс I²t возрастает.

Одновременно проверяют отключающую способность аппарата, минимальный ток КЗ в конце линии, время автоматического отключения и стойкость защитного проводника. Кабель и автомат - одна защитная система, а не два независимых изделия.

10. Пожарные характеристики и маркировка

Пожарные свойства не являются «добавкой к электрическим». Поврежденная или перегретая линия может стать источником зажигания, а оболочка определяет распространение пламени, дымообразование, коррозионную активность и токсичность продуктов горения.

Маркировки не взаимозаменяемы. Например, «не распространяет горение» не означает «сохраняет работоспособность при пожаре». Для систем противопожарной защиты выбирают кабель и способ прокладки как часть огнестойкой кабельной линии в соответствии с требованиями проекта и применимых сводов правил.

11. Как читать паспорт кабеля и протокол испытаний

Хороший паспорт позволяет проверить не только марку и количество метров. Для ответственного объекта запросите у поставщика документ, в котором однозначно идентифицированы изготовитель, партия, барабан, дата выпуска и нормативный документ.

Минимальный инженерный чек-лист:

• марка, номинальное напряжение и число жил;
• материал, номинальное сечение и класс токопроводящих жил;
• максимальное сопротивление жил при 20 °C;
• материал и допустимая температура изоляции;
• сопротивление изоляции и схема его нормирования;
• испытательное напряжение и результаты приемо-сдаточных испытаний;
• наружный диаметр, масса, минимальный радиус изгиба и допустимое тяговое усилие;
• диапазон температур монтажа и эксплуатации;
• пожарный индекс и подтверждающие документы;
• для специальных кабелей - емкость, волновое сопротивление, затухание, экран, допустимая длина и ЭМС-параметры.

Если в паспорте отсутствует сопротивление жилы или указан только общий сертификат без привязки к партии, это не всегда означает некачественный кабель, но снижает прослеживаемость. Для крупных проектов разумно предусмотреть входной контроль: внешний осмотр, проверку маркировки, длины, сопротивления жил и, при необходимости, изоляции.

11.1. Методы измерений

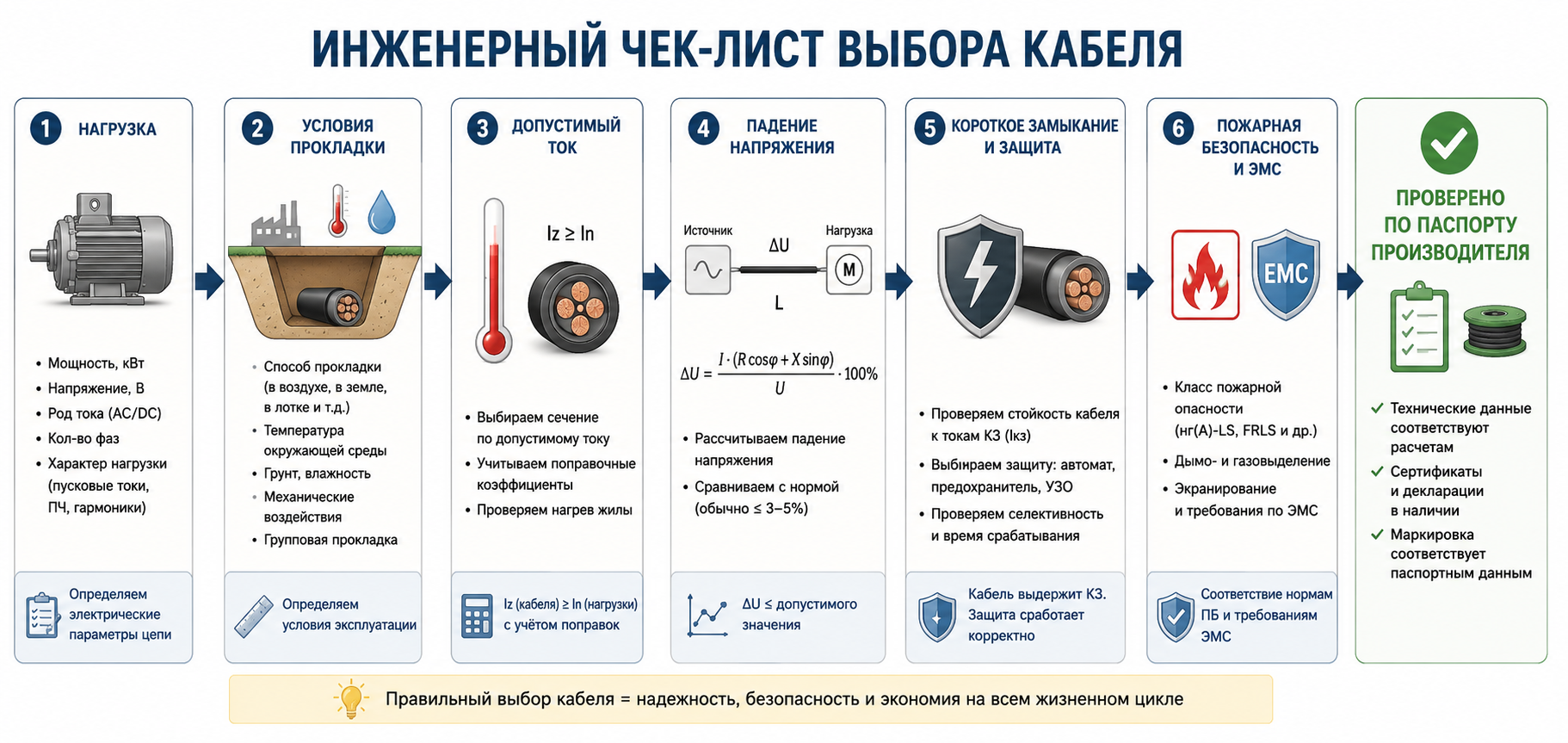

12. Практический алгоритм выбора кабеля

• Определить систему напряжения, число фаз, частоту, схему заземления и категорию надежности.
• Рассчитать рабочий ток, коэффициенты спроса, режим нагрузки и возможные гармоники.
• Задать условия прокладки: воздух, труба, лоток, грунт, теплоизоляция, пучок, температура, солнце, химическая среда.
• Выбрать конструкцию кабеля: материал и класс жилы, изоляция, оболочка, броня, экран, пожарный индекс.
• Проверить длительно допустимый ток с корректирующими коэффициентами.
• Проверить падение напряжения в нормальном и, при необходимости, пусковом режиме.
• Рассчитать максимальный и минимальный ток короткого замыкания, время отключения и термическую стойкость.
• Согласовать автомат, предохранитель, УЗО, контактор, УПП или ПЧ с параметрами линии.
• Проверить ЭМС, емкостный ток, допустимую длину и требования к экрану для ПЧ, сервоприводов и сигналов.
• Проверить механические условия: радиус изгиба, тяговое усилие, вибрацию, подвижность, вводы и наконечники.
• Заложить идентификацию, входной контроль, испытания и исполнительную документацию.
• Перед закупкой сверить расчет с паспортом конкретного производителя, а не только с названием марки.

12.1. Пример: удаленный насос

Для насоса на значительном расстоянии сначала выбирают линию по рабочему току, затем проверяют падение напряжения при пуске. Если двигатель запускается напрямую, может потребоваться большее сечение, чем следует из нагрева. Альтернативы - местный трансформатор, повышение напряжения передачи, УПП или ПЧ, но каждое решение требует отдельной проверки защиты, гармоник и ЭМС.

12.2. Пример: датчик 4-20 мА рядом с ПЧ

Для аналогового сигнала важны скрученная пара, подходящая емкость, экран, правильная точка его присоединения и разнесение трасс. Если сигнальный кабель идет в одном коробе с моторным кабелем ПЧ, замена датчика редко решает проблему. Сначала исправляют путь помехи: трассу, экран, уравнивание потенциалов и ввод в шкаф.

12.3. Пример: внутренний монтаж НКУ

Внутри шкафа короткая длина не отменяет тепловой расчет. Проводники собраны в каналах и пучках, рядом находятся автоматы, контакторы, ПЧ и блоки питания. Нужны провод соответствующего класса гибкости, наконечники, совместимые с клеммами, правильная опрессовка, маркировка и контроль момента затяжки. Многопроволочную жилу нельзя зажимать «как получится» - распушенные проволоки уменьшают фактическое сечение контакта.

13. Типичные ошибки

14. Нормативная и теоретическая база

Ниже приведены документы, на которые целесообразно опираться при проектировании, приемке и испытаниях. Статус российских стандартов проверен по каталогу Росстандарта на дату подготовки статьи. Перед применением в проекте необходимо проверить актуальные изменения, поправки и обязательность конкретных требований.

1. ГОСТ 22483-2021 «Жилы токопроводящие для кабелей, проводов и шнуров» - Номинальные сечения, классы жил и требования к электрическому сопротивлению.
2. ГОСТ 7229-76 «Метод определения электрического сопротивления токопроводящих жил и проводников» - Метод измерения сопротивления постоянному току.
3. ГОСТ 3345-76 «Метод определения электрического сопротивления изоляции» - Методика измерения сопротивления изоляции кабельных изделий.
4. ГОСТ 2990-78 «Методы испытания напряжением» - Испытания переменным, постоянным и импульсным напряжением в области действия стандарта.
5. ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на 0,66; 1 и 3 кВ» - Конструкции, характеристики, приемка и эксплуатационные требования.
6. ГОСТ 31947-2012 «Провода и кабели для электрических установок до 450/750 В» - Требования к установочным проводам и кабелям.
7. ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» - Классификация пожарной опасности и преимущественные области применения.
8. ГОСТ Р 50571.5.52-2011 / МЭК 60364-5-52:2009 - Выбор и монтаж электропроводок, допустимые токи, внешние воздействия и падение напряжения.
9. IEC 60228:2023 «Conductors of insulated cables» - Международные требования к номинальным сечениям, классам и сопротивлению жил.
10. IEC 60287-1-1:2023 - Расчет длительно допустимых токов и потерь кабелей.
11. IEC 60364-5-52:2009+AMD1:2024 - Актуальная международная редакция требований к выбору и монтажу электропроводок.

Для практических расчетов также применяют ПУЭ, профильные своды правил, проектные нормы отрасли, техническую документацию производителя кабеля и оборудования, а для специальных объектов - требования заказчика и надзорных органов.

Заключение

Основные электрические характеристики кабеля связаны между собой. Сопротивление определяет потери и нагрев, температура увеличивает сопротивление, способ прокладки ограничивает допустимый ток, длина повышает падение напряжения, емкость и индуктивность влияют на переменный ток и помехи, а изоляция и оболочка задают электрическую, пожарную и эксплуатационную надежность.

Правильный выбор начинается не с каталожной строки «3×2,5», а с режима нагрузки и условий объекта. После расчета решение обязательно сверяют с паспортом конкретного производителя и координируют с защитными аппаратами. Такой подход стоит немного больше времени на проекте, но заметно дешевле замены перегретой линии после запуска.
