Домашняя электропроводка: почему мелочей здесь не бывает

Домашняя электропроводка - это, по сути, кровеносная система здания. Пока она работает, о ней не вспоминают. Но стоит контакту начать греться, изоляции повредиться или автомату отключить перегруженную линию - привычная бытовая жизнь быстро превращается в аварийный квест.

Проблема большинства неудачных монтажей не в том, что использовали «не тот бренд» розетки или автомата. Чаще причина системная: не было проекта, нагрузки посчитали приблизительно, защиту подобрали отдельно от кабеля, а после монтажа никто не выполнил измерения. В итоге внешне аккуратная сеть может годами работать на границе допустимого режима.

Разберём наиболее распространённые ошибки без скучной теории, но с важной оговоркой: конкретные сечения, номиналы аппаратов и способы прокладки определяются расчётом, условиями монтажа, системой заземления, характеристиками ввода и действующими нормами. Универсальной таблицы «кабель плюс автомат на все случаи жизни» не существует.

Ошибка № 1. Монтаж без проекта и расчёта нагрузок

Фраза «розетки раскидаем по месту, а щит соберём потом» звучит удобно только до первого одновременного включения чайника, микроволновой печи, посудомоечной машины и духового шкафа. Современная кухня легко создаёт нагрузку, сопоставимую с мощностью небольшой мастерской.

Расчёт начинается не с выбора автомата, а с перечня потребителей и режимов их работы. Нужно учитывать установленную мощность, коэффициент одновременности, пусковые токи двигателей и компрессоров, длительные нагрузки, длину линий и возможное расширение.

• составьте ведомость всех электроприёмников с мощностью и местом установки;
• отдельно отметьте длительно работающие и мощные нагрузки: электрокотёл, бойлер, варочную панель, духовку, кондиционеры, насосы, тёплые полы, сауну, зарядку электромобиля;
• разделите потребителей по функциональным группам, а не только по комнатам;
• заложите резерв по месту в щите и возможность добавить новые линии.

Ошибка № 2. Игнорирование выделенной мощности и параметров ввода

У дома или квартиры есть не только внутренняя проводка, но и внешнее ограничение: выделенная мощность, вводной автомат, число фаз, состояние питающей линии и условия договора энергоснабжения. Кабель внутри дома может быть рассчитан с запасом, но это не отменяет лимит на вводе.

Если выделено 15 кВт, одновременная работа электрокотла, варочной панели, бойлера и сауны может потребовать управления приоритетами. В противном случае вводной аппарат будет отключаться, хотя отдельные групповые линии выполнены правильно.

• проверьте разрешённую мощность и номинал вводного аппарата;
• определите, нужен ли трёхфазный ввод и равномерное распределение однофазных нагрузок по фазам;
• для дефицита мощности предусмотрите реле приоритета или систему управления нагрузкой;
• не путайте технический резерв кабеля с разрешением потреблять больше мощности по договору.

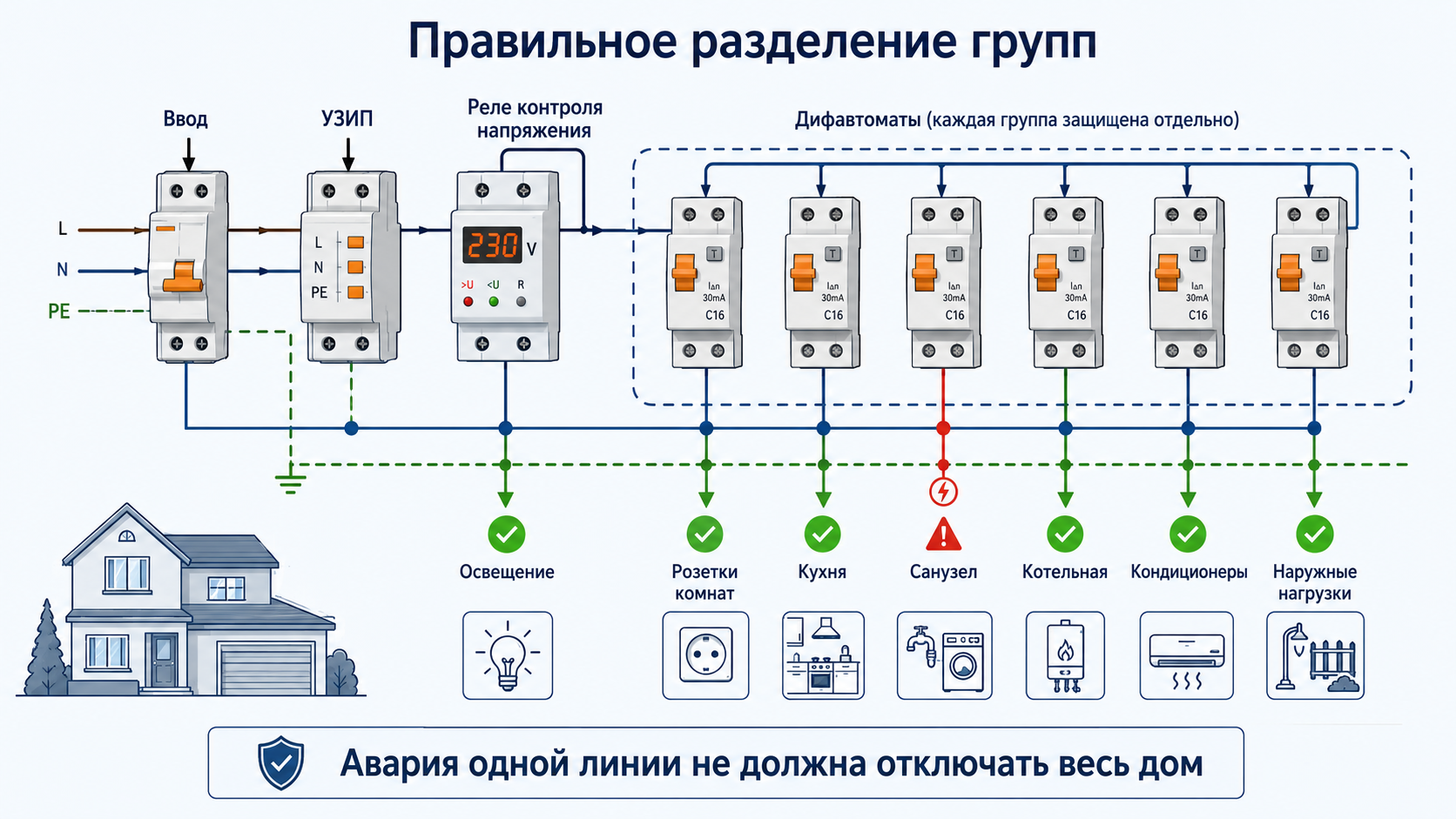

Ошибка № 3. Одна розеточная линия на весь дом

Одна линия на все розетки была спорным решением даже тогда, когда основной бытовой нагрузкой считались телевизор и холодильник. Сегодня такая схема приводит к перегрузкам, неудобным отключениям и отсутствию локализации аварии.

Грамотное разделение выполняют по назначению и условиям эксплуатации. Не обязательно давать отдельный автомат на каждую комнату, но мощные и ответственные потребители должны быть отделены, а отказ одной группы не должен обесточивать весь дом.

• розетки жилых комнат - одна или несколько групп в зависимости от площади и количества точек;
• кухонные розетки рабочей зоны - отдельная группа или несколько групп;
• освещение - отдельные линии, желательно разделённые так, чтобы при аварии дом не остался полностью в темноте;
• санузел, улица, гараж, мастерская и технические помещения - отдельные группы с защитой по условиям среды;
• сервер, котёл, холодильник, система безопасности - отдельные или логически выделенные цепи, если критична непрерывность питания.

Ошибка № 4. Мощные приборы подключены через общую розеточную группу

Стиральная машина, посудомоечная машина, духовой шкаф, бойлер, кондиционер и электрокотёл имеют разные мощности и режимы работы. Подключать их к ближайшей общей розетке только потому, что вилка подходит, - плохая практика.

Для мощного стационарного оборудования предусматривают выделенную линию, подходящий кабель, аппарат защиты и способ подключения по инструкции изготовителя. Обычная бытовая розетка рассчитана, как правило, на ток до 16 А; для нагрузки свыше примерно 3,5 кВт при 230 В обычно требуется иное решение - специальный разъём, клеммное подключение или коммутационный аппарат, предусмотренный проектом и инструкцией оборудования.

Ошибка № 5. Неправильная связка «кабель - автомат - нагрузка»

Распространённая логика новичка: «поставлю автомат на 32 А - и линия выдержит больше». На деле автомат защищает кабель от перегрузки и короткого замыкания. Если номинал завышен, кабель и контактные соединения могут перегреваться раньше, чем аппарат отключит цепь.

Сечение выбирают по расчётному току, материалу жил, способу прокладки, температуре, количеству совместно проложенных кабелей, длине линии, допустимому падению напряжения и термической стойкости при коротком замыкании. Автомат выбирают после этого - с учётом допустимого тока кабеля, характеристики отключения и ожидаемого тока короткого замыкания.

Ориентировочные решения для первичной компоновки

Эта таблица - не готовый проект, а только распространённая отправная точка. Например, кабель 3×2,5 мм² в теплоизоляции, плотном пучке или при высокой температуре может иметь меньшую допустимую нагрузку, чем тот же кабель, проложенный открыто.

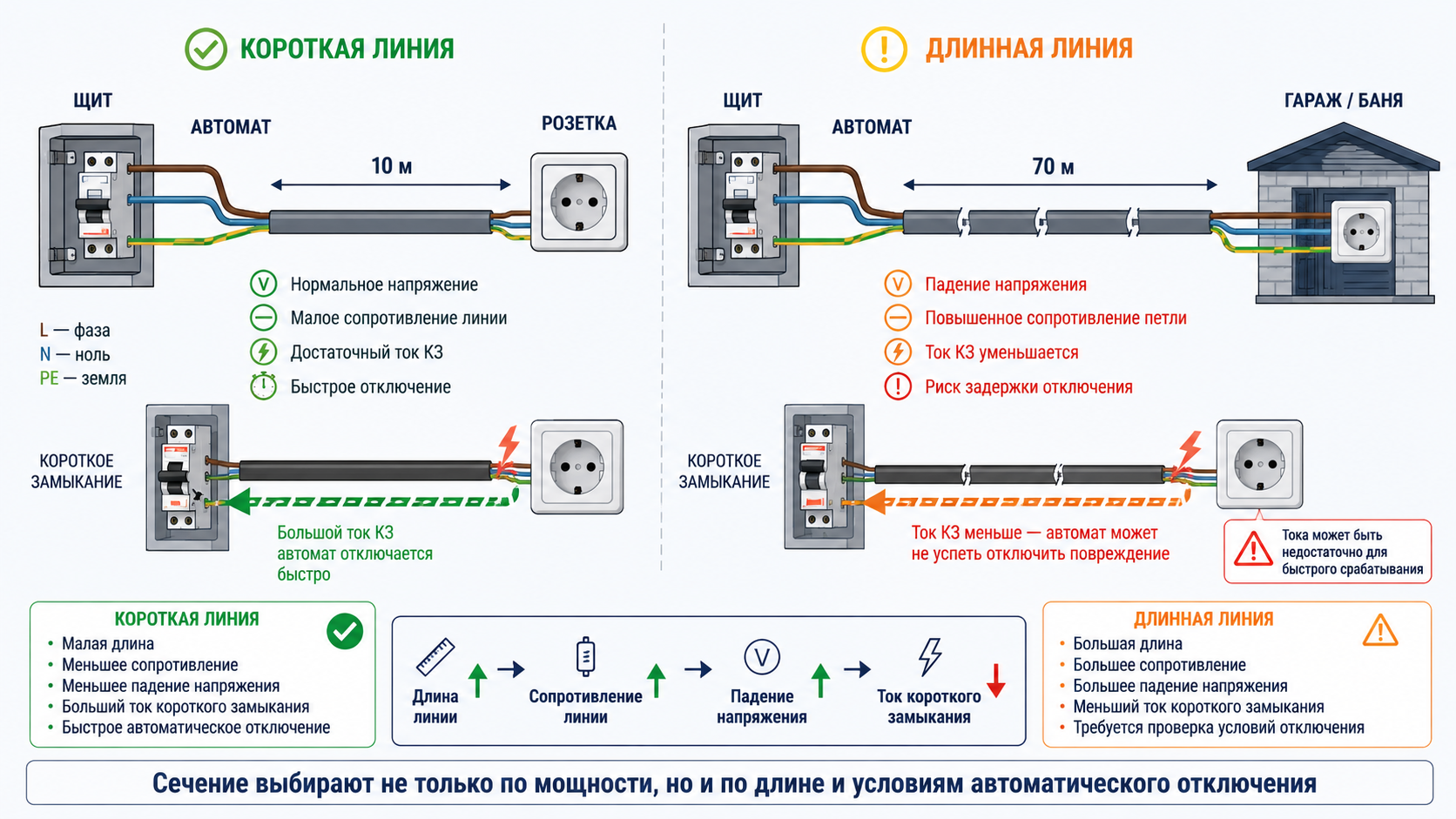

Ошибка № 6. Не учитываются длина линии и ток короткого замыкания

Даже правильно выбранное по длительному току сечение может оказаться недостаточным на длинной трассе. Чем длиннее кабель, тем больше падение напряжения. В результате двигатель хуже запускается, компрессор работает нестабильно, свет заметно проседает, а оборудование получает питание за пределами нормального режима.

Есть и менее очевидная проблема: в удалённой точке ток короткого замыкания может быть слишком мал, чтобы автомат отключился достаточно быстро. Поэтому после монтажа проверяют не только «есть ли 230 В в розетке», но и параметры петли фаза-нуль, непрерывность защитных проводников и работу аппаратов защиты.

Ошибка № 7. Слабые, случайные или необслуживаемые соединения

Плохой контакт - один из самых опасных дефектов проводки. Он может не вызвать мгновенного короткого замыкания, но постепенно нагревается, окисляется, ослабляет пружину розетки, разрушает изоляцию и создаёт условия для дугового пробоя.

Соединение должно соответствовать материалу и сечению проводников, рабочему току, типу жилы и условиям эксплуатации. Применяют опрессовку, сварку, сертифицированные винтовые или пружинные клеммы. Пайка не является универсальным способом для силовой проводки, а залуженный многопроволочный провод нельзя бездумно зажимать под винт: припой способен деформироваться под длительным давлением.

• зачищайте проводник на длину, указанную производителем клеммы;
• используйте наконечники НШВИ там, где этого требует тип клеммы и многопроволочная жила;
• затягивайте винтовые соединения рекомендованным моментом, а не «до хруста»;
• не соединяйте проводники скруткой без предусмотренного способа фиксации и изоляции;
• обычные распределительные коробки оставляйте доступными для осмотра и ремонта; не замуровывайте обслуживаемые соединения под чистовую отделку.

Ошибка № 8. Защитный проводник PE считают необязательным

Трёхжильный кабель нужен не «на будущее», а как часть системы защиты: фаза L, нейтраль N и защитный проводник PE. Нельзя использовать рабочий ноль вместо заземления, объединять N и PE в розетке или делать локальные перемычки по принципу «так раньше работало».

Система заземления и разделение PEN-проводника должны быть выполнены в предусмотренной точке и по проекту. В доме также организуют основную систему уравнивания потенциалов, связывающую доступные проводящие части и инженерные коммуникации согласно требованиям.

• не разрывайте PE-проводник выключателями, предохранителями или случайными клеммами;
• не подключайте защитный контакт розетки к нейтрали после разделения N и PE;
• металлические корпуса стационарного оборудования подключайте к PE в соответствии с классом защиты;
• проверяйте непрерывность защитной цепи измерением, а не визуально.

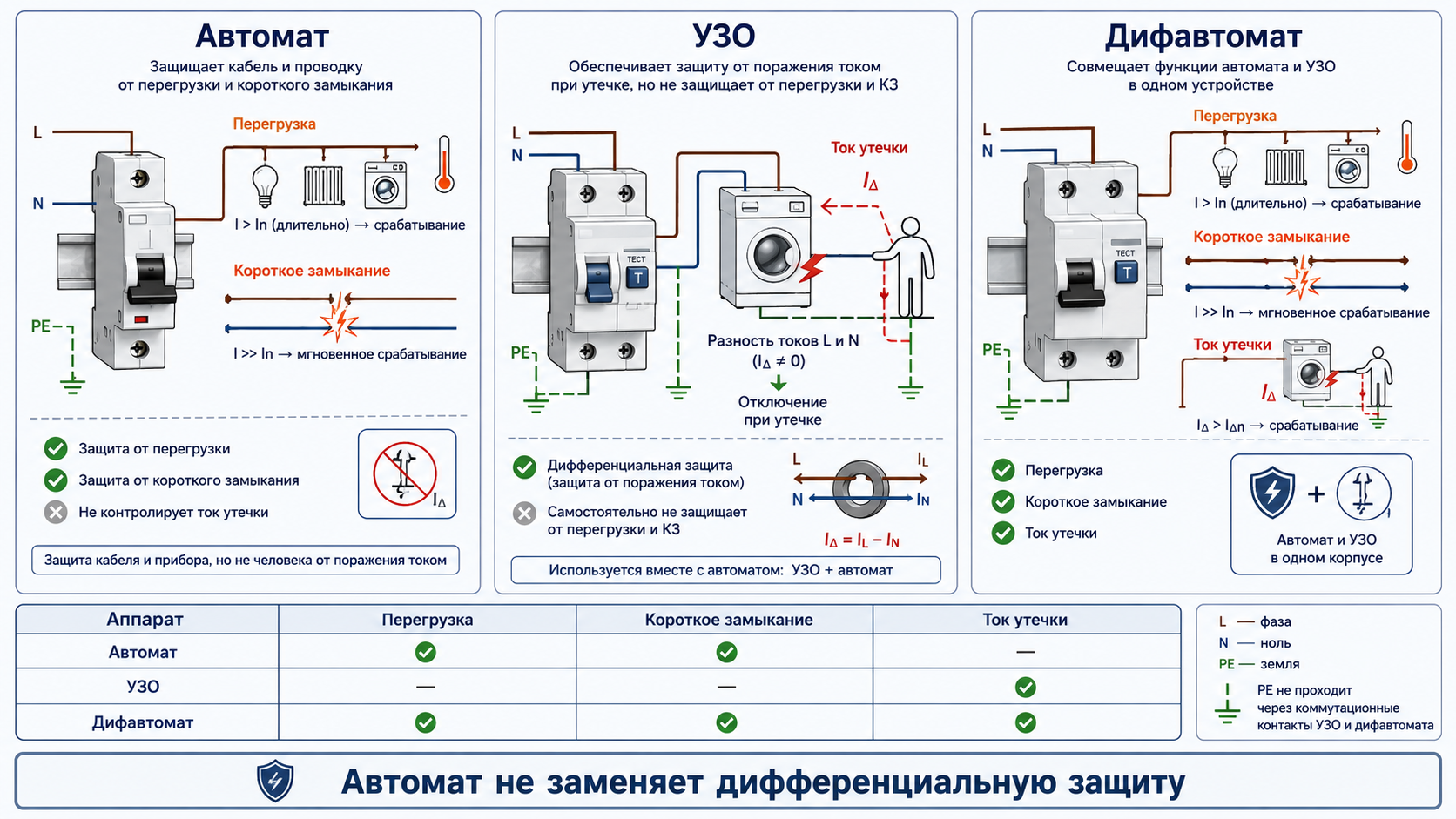

Ошибка № 9. Отсутствие УЗО или дифавтоматов

Автоматический выключатель защищает от сверхтока, но не предназначен для полноценной защиты человека при утечке через повреждённую изоляцию или корпус оборудования. Для дополнительной защиты применяют устройства дифференциального тока - УЗО или дифференциальные автоматы.

Для многих конечных цепей в жилых зданиях применяют дифференциальную защиту с номинальным отключающим дифференциальным током не более 30 мА. Конкретный состав зависит от схемы, назначения цепи и действующих требований. Для ванной, наружных розеток и оборудования в условиях повышенной опасности дифзащита особенно важна.

• УЗО должно иметь защиту от сверхтока отдельным автоматом; дифавтомат совмещает обе функции;
• тип УЗО выбирают по характеру нагрузки: современная электроника может требовать тип A, а не устаревший подход «везде AC»;
• нейтрали разных групп после УЗО нельзя смешивать на общей шине;
• кнопку TEST проверяют с периодичностью, указанной изготовителем; это не заменяет инструментальные испытания.

Ошибка № 10. Нет защиты от перенапряжений и аварии нейтрали

Дорогая бытовая электроника чувствительна не только к короткому замыканию. Импульсы от грозы и коммутаций, длительное повышенное или пониженное напряжение, а в трёхфазной сети - повреждение нейтрального проводника способны вывести из строя технику во всём доме.

В зависимости от схемы электроснабжения и рисков в щите предусматривают устройства защиты от импульсных перенапряжений (УЗИП), реле контроля напряжения, защиту от обрыва нейтрали и корректную систему заземления. УЗИП нельзя просто «вставить в свободный модуль»: важны тип устройства, координация ступеней, длина соединительных проводников, резервная защита и состояние заземления.

Ошибка № 11. Полный отказ от защиты от дугового пробоя

Последовательная дуга в повреждённом проводнике может иметь ток меньше номинала автомата. Обычный автомат не всегда распознает такой режим как аварийный, а УЗО может не увидеть дугу без утечки на землю. Для снижения риска электрического пожара применяют устройства защиты при дуговом пробое - УЗДП (AFDD).

Наиболее полезны они в деревянных домах, спальнях, детских, помещениях с горючей отделкой, на длинных скрытых линиях и там, где повреждение кабеля трудно обнаружить. Решение о применении принимают по проекту и оценке риска; устройство должно соответствовать защищаемой цепи и работать совместно с другими аппаратами.

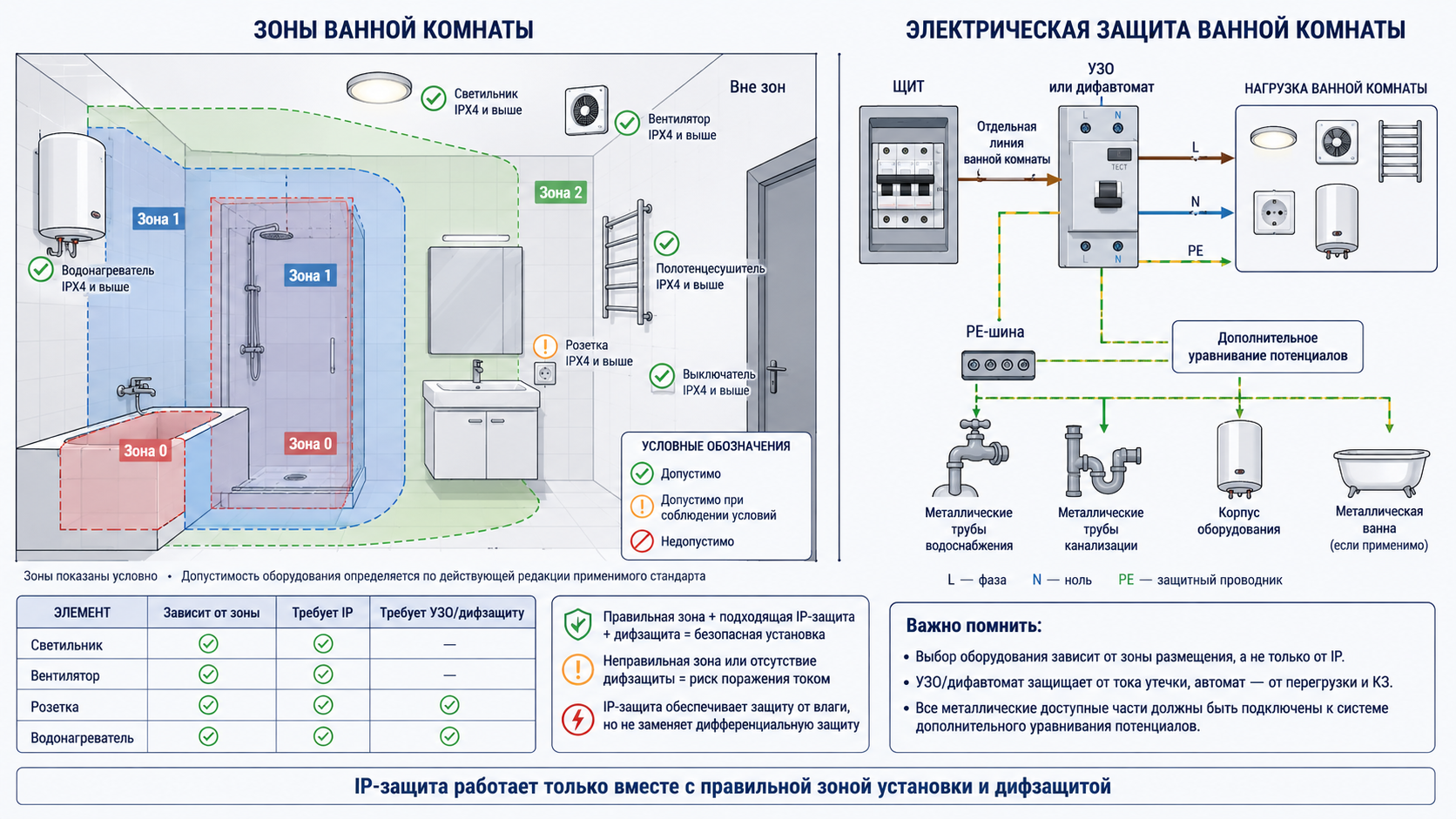

Ошибка № 12. Неверная электрика в ванной и влажных помещениях

Фраза «поставим розетку IP44 - и всё безопасно» слишком упрощает задачу. В ванной важны зоны размещения оборудования, допустимые виды электроприборов, степень защиты оболочки, уравнивание потенциалов и дифференциальная защита. Одна маркировка IP не компенсирует неправильное расположение.

Оборудование выбирают и размещают по действующим требованиям для мест с ванной или душем. В пределах соответствующих зон применяют допустимое оборудование и требуемую защиту от воды; розетки и выключатели располагают только там, где это разрешено. Стиральную машину, бойлер, тёплый пол и полотенцесушитель подключают по отдельным требованиям изготовителя и проекту.

Ошибка № 13. Силовые и слаботочные кабели проложены вместе

Интернет, телевидение, видеонаблюдение, датчики и охранная сигнализация чувствительны к электромагнитным помехам. Совместная прокладка с силовыми кабелями в одной трубе или без разделительной перегородки ухудшает связь и усложняет обслуживание.

Силовые и информационные линии прокладывают раздельно: в отдельных трубах, лотках или секциях кабель-канала. Не следует превращать условные «10 сантиметров» в универсальную норму - требуемое расстояние зависит от способа прокладки, длины параллельного участка, экранирования и типа сигнала. При пересечении трасс предпочтителен угол около 90 градусов.

• отдельно проектируйте питание и СКС/слаботочные системы;
• не прокладывайте витую пару в одной гофре с кабелем 230/400 В;
• предусматривайте запасные трубы для интернета, видеонаблюдения, домофона и автоматики;
• для наружных линий учитывайте грозовые импульсы и защиту не только силовых, но и сигнальных цепей.

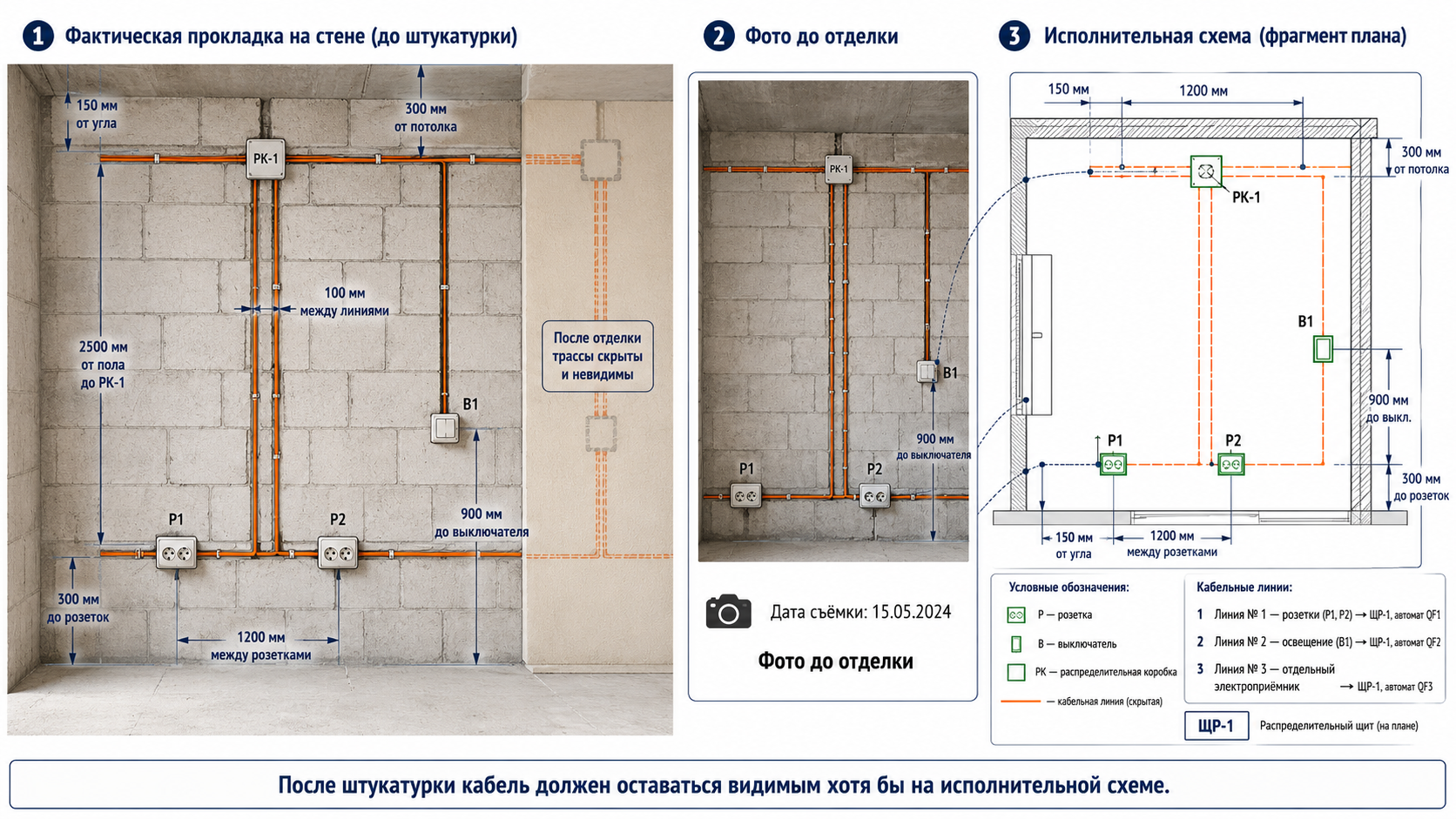

Ошибка № 14. Хаотичные трассы и отсутствие исполнительной схемы

Кабель, проложенный по диагонали «потому что так короче», рано или поздно встретится с дюбелем. Трассы обычно ведут предсказуемо - вертикально и горизонтально, с учётом строительных конструкций, инженерных сетей и будущей мебели. Но одного аккуратного монтажа мало: после штукатурки расположение кабеля становится невидимым.

• согласуйте электрику с водоснабжением, отоплением, вентиляцией, мебелью и отделкой;
• не размещайте коробки, розетки и щиты там, где их закроет встроенный шкаф или техника;
• сфотографируйте каждую стену с рулеткой до зашивки и штукатурки;
• сохраните план трасс, маркировку кабелей, схему щита и перечень групп;
• оставьте резервные закладные трубы к воротам, фасаду, крыше, гаражу, котельной и участку.

Ошибка № 15. Неправильная работа с медью и алюминием

Категоричное правило «алюминий всегда плохой, медь всегда хорошая» слишком упрощает вопрос. Современные алюминиевые сплавы могут применяться в предусмотренных проектом решениях, особенно на вводах и линиях большого сечения. Но в бытовых групповых цепях медь обычно удобнее: она компактнее, пластичнее и совместима с большим количеством установочных изделий.

Главная опасность - не название металла, а неподходящее соединение. Прямой контакт меди и алюминия в обычной скрутке приводит к электрохимической коррозии, росту переходного сопротивления и нагреву. Для перехода применяют сертифицированные клеммы, гильзы или болтовые соединения, предназначенные для разнородных проводников, с соблюдением технологии изготовителя.

• не зажимайте алюминиевую жилу в аппарат, который допускает только медь;
• не соединяйте медь и алюминий прямой скруткой;
• учитывайте больший требуемый размер алюминиевого проводника при той же нагрузке;
• при реконструкции старой алюминиевой проводки проверяйте не только места соединений, но и состояние изоляции и трасс.

Что часто забывают после монтажа: измерения, маркировка и документация

Даже аккуратно собранный щит нельзя считать готовым только потому, что лампы загорелись. Перед вводом в эксплуатацию выполняют комплекс проверок и измерений в объёме, соответствующем объекту и проекту.

• визуальная проверка схемы, сечений, маркировки и качества монтажа;
• проверка непрерывности защитных проводников и уравнивания потенциалов;
• измерение сопротивления изоляции;
• проверка параметров петли фаза-нуль и условий автоматического отключения;
• проверка УЗО/дифавтоматов измерительным прибором;
• проверка чередования фаз и распределения нагрузок по фазам для трёхфазного ввода;
• функциональная проверка реле напряжения, контакторов, автоматики и резервных источников;
• составление однолинейной схемы, перечня групп и протоколов измерений.

Как должна выглядеть логика современной домашней электросети

Конкретная схема зависит от объекта, но логика обычно строится по уровням: ввод и общее отключение, защита от перенапряжений, распределение по функциональным группам, защита каждой линии от сверхтока и утечки, а затем локальные потребители.

• Определить выделенную мощность, число фаз и систему заземления.
• Составить перечень нагрузок и сценарии одновременной работы.
• Разделить сеть на группы и выделенные линии мощных потребителей.
• Рассчитать кабели по току, способу прокладки, длине, падению напряжения и короткому замыканию.
• Выбрать автоматы, УЗО/дифавтоматы, УЗИП и устройства контроля напряжения как единую согласованную систему.
• Спроектировать щит с резервом модулей, удобной маркировкой и возможностью обслуживания.
• Согласовать трассы с другими инженерными системами и интерьером.
• Выполнить монтаж по технологии производителей кабеля, клемм и аппаратов.
• Провести измерения, оформить схему и сохранить исполнительную документацию.

Практический чек-лист для заказчика

Отдельно о деревянных домах

Для горючих оснований требования к способам прокладки и локализации возможного аварийного режима особенно строгие. Декоративная пластиковая гофра сама по себе не превращает скрытую проводку внутри деревянной стены в безопасную. Необходимое решение выбирают по конструкции стены, способу прокладки, типу кабеля и действующим требованиям пожарной и электрической безопасности.

Итог

Хорошая электропроводка похожа на хорошего специалиста: работает тихо, предсказуемо и не требует постоянного внимания. Её надёжность определяется не количеством дорогих аппаратов в щите, а согласованностью всей системы - от выделенной мощности и расчёта кабеля до качества контактов и протоколов измерений.

Главная ошибка - воспринимать электрику как набор розеток и автоматов. На самом деле это инженерная система, от которой зависят пожарная безопасность, защита от поражения током и сохранность оборудования. Поэтому до включения перфоратора стоит включить проектирование. А перед включением напряжения - провести проверку.

Ток ошибок не прощает. Если нет расчёта, схемы и измерений, лучше привлечь квалифицированного проектировщика и электромонтажную организацию.

Нормативная основа

Материал носит информационный характер и не заменяет проектную документацию. При проектировании и монтаже следует применять действующие на дату выполнения работ редакции нормативных документов, требования сетевой организации, технические условия и инструкции изготовителей оборудования.

• СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» - с изменениями № 1-9; изменение № 9 действует с 26.01.2026.
• ГОСТ Р 50571.4.41-2022 - защита от поражения электрическим током.
• ГОСТ Р 50571.5.54-2024 - заземляющие устройства и защитные проводники.
• ГОСТ Р 50571.7.701-2024 - электроустановки мест размещения ванны и душа.
• ГОСТ Р 50571.4.44-2019 - защита от отклонений напряжения и электромагнитных возмущений.
• ГОСТ IEC 62606-2016 - устройства защиты при дуговом пробое.
