Ограничитель мощности — это устройство, которое контролирует электрические параметры нагрузки и при превышении заданного порога формирует команду на отключение. Через заданное время питание может быть восстановлено автоматически. В простых системах это способ не выйти за выделенный лимит, а в промышленной автоматике — удобный элемент управления приоритетами и разгрузки сети.

Важно: ограничитель мощности не следует автоматически считать заменой автоматическому выключателю, УЗО, УЗИП или специализированному реле контроля напряжения. Набор защит зависит от конкретной модели. Например, ОМ-110 ориентирован прежде всего на контроль активной/полной мощности однофазной нагрузки, а многофункциональный ОМ-310 дополнительно контролирует напряжения, токи и ряд аварийных режимов.

1. Что такое ограничитель мощности и зачем он нужен

Модульные однофазные и трехфазные ограничители мощности постоянно наблюдают за параметрами электрической сети под нагрузкой. Если рассчитанная мощность превышает установленную пользователем уставку дольше допустимой задержки, устройство отключает нагрузку непосредственно или через внешний контактор. После выдержки времени возможна автоматическая попытка повторного включения.

Именно этот алгоритм — «измерить → сравнить с уставкой → выдержать задержку → отключить → повторно включить» — является базовым для большинства устройств данного класса. В исходном материале этот принцип описан через измерительный, логический и исполнительный блоки; такая функциональная модель удобна и для практического проектирования.

• Ограничение договорной или технологически допустимой мощности.
• Защита участка сети или трансформатора от длительной перегрузки по потребляемой мощности.
• Отключение неприоритетной нагрузки при дефиците мощности.
• Контроль энергопотребления субарендаторов, отдельных линий и установок.
• Разгрузка ввода при одновременной работе нескольких мощных потребителей.
• Передача параметров и событий в АСУ ТП — если модель поддерживает интерфейс связи.

2. Как устройство понимает, что лимит превышен

2.1. Измерение тока и напряжения

Для вычисления мощности прибору нужны как минимум данные о напряжении и токе. Ток может измеряться встроенным датчиком/трансформатором тока или внешними трансформаторами тока — это особенно важно для больших нагрузок, где ток силовой цепи невозможно пропустить через компактный модуль.

В однофазной сети активная мощность в общем виде определяется как P = U × I × cosφ. Полная мощность S = U × I. Для симметричной трехфазной нагрузки часто используют выражение P = √3 × Uл × Iл × cosφ. Современные цифровые приборы измеряют фактические значения по фазам и могут корректно работать и с несимметричной нагрузкой — в пределах возможностей конкретной модели.

2.2. Активная и полная мощность — это не одно и то же

Для нагревателя или лампы накаливания различие между кВт и кВА невелико. Для двигателя, трансформатора, импульсного блока питания или частотного привода картина сложнее: ток может быть заметно выше, чем следует из одной только активной мощности. Поэтому в ряде задач полезно ограничивать не только кВт, но и кВА, ток либо применять комбинированные критерии.

Например, ОМ-110 по данным производителя допускает выбор контроля активной или полной мощности и измеряет до 20 кВт либо 20 кВА. Это важнее, чем кажется: одна и та же нагрузка при ухудшении коэффициента мощности может оставаться в допустимых кВт, но сильнее нагружать кабель и коммутационную аппаратуру.

2.3. Задержка отключения защищает от ложных срабатываний

Если отключать нагрузку при первом же кратковременном пике, система станет нервной: пуск двигателя, включение компрессора или заряд входных конденсаторов будут восприниматься как авария. Поэтому ограничители мощности обычно имеют выдержку времени. Она позволяет пропустить допустимый кратковременный пик, но отключить нагрузку при устойчивом превышении.

3. Из чего состоит система ограничения мощности

Компактный корпус ограничителя не означает, что он должен напрямую коммутировать весь ток установки. У многих моделей встроенные контакты рассчитаны только на небольшую нагрузку; силовая часть выполняется внешним контактором. Для ОМ-110 производитель указывает максимальный ток выходных контактов 8 А при 250 В AC — этого достаточно для цепи управления, но не для прямого коммутационного управления мощным вводом.

4. Однофазные и трехфазные ограничители мощности

5. Суммарное и пофазное ограничение мощности

В трехфазной сети одна из ключевых задач — понять, что именно считать превышением: общую мощность по трем фазам или превышение по отдельной фазе. В исходном материале приведены оба подхода. Они решают разные задачи.

1. Суммарный контроль: отключение происходит, когда Pa + Pb + Pc > Pуст.
2. Пофазный контроль: дополнительно вводится ограничение мощности или тока каждой фазы.

Пример. Уставка общей мощности — 15 кВт. Если нагрузки по фазам составляют 10, 6 и 0 кВт, сумма равна 16 кВт: суммарный критерий уже превышен. Но даже при сумме ниже 15 кВт чрезмерная нагрузка одной фазы может быть нежелательна из-за перекоса и перегрева конкретного проводника. Поэтому для слабой сети или объекта с выраженной несимметрией пофазный контроль часто полезнее.

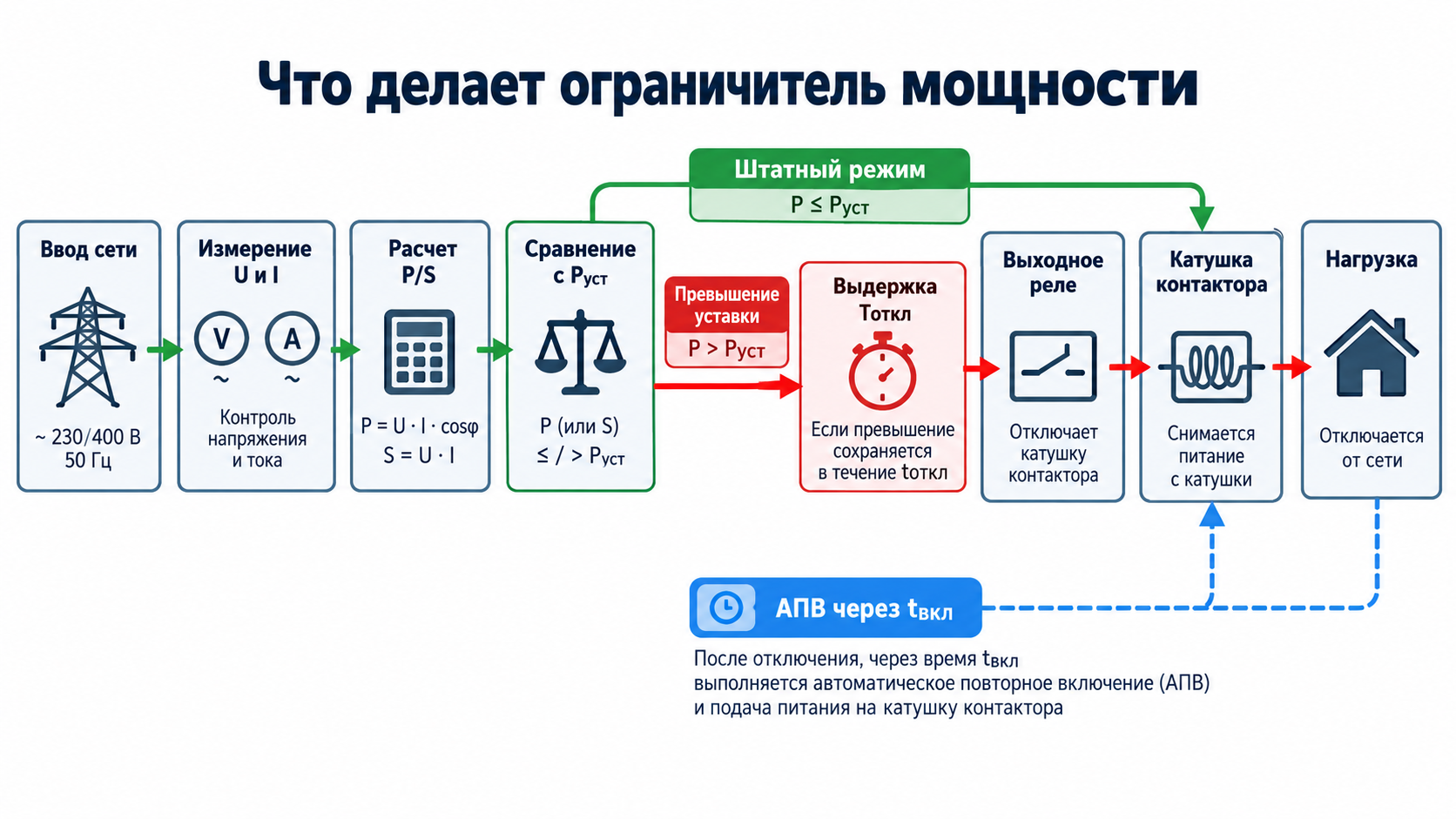

6. Алгоритм работы: от превышения до автоматического повторного включения

1. Прибор непрерывно измеряет параметры сети.
2. Рассчитывает контролируемую мощность и сравнивает ее с уставкой.
3. При превышении запускает таймер задержки отключения.
4. Если превышение сохраняется до конца задержки, выходное реле изменяет состояние и отключает нагрузку через контактор.
5. После заданной выдержки времени выполняется автоматическое повторное включение — если оно разрешено настройками.
6. Если перегрузка сохранилась, цикл может повториться либо включение блокируется — в зависимости от логики конкретного прибора.

Для обслуживающего персонала это означает простую вещь: после срабатывания нужно не только «включить обратно», а найти причину. Часто ею оказывается одновременное включение нескольких мощных потребителей, неверно заданная уставка или слишком маленькая задержка.

7. Приоритетные и неприоритетные нагрузки

Полное отключение всего объекта — самый простой, но не всегда лучший сценарий. Гораздо практичнее заранее разделить нагрузки на приоритетные и отключаемые. Например, освещение, автоматика, связь и серверное оборудование остаются запитанными, а электрокотел, дополнительный нагрев, часть вентиляции или технологический резерв снимаются по команде ограничения мощности.

Такая архитектура особенно полезна на объектах с ограниченной выделенной мощностью. Вместо того чтобы «гасить» весь ввод, система временно жертвует второстепенными потребителями.

Мини-вставка для иллюстрации № 3 — «Приоритеты нагрузки»

Слева общий ввод. Далее две ветви: «Приоритетная нагрузка» — питание постоянно; «Неприоритетная нагрузка» — через контактор K1. ОМ измеряет общий ввод и при P > Pуст отключает только K1. Подписи-примеры: автоматика/освещение — приоритет; электрокотел/нагреватель — неприоритет.

8. Практические схемы подключения

8.1. Однофазная сеть с внешним контактором

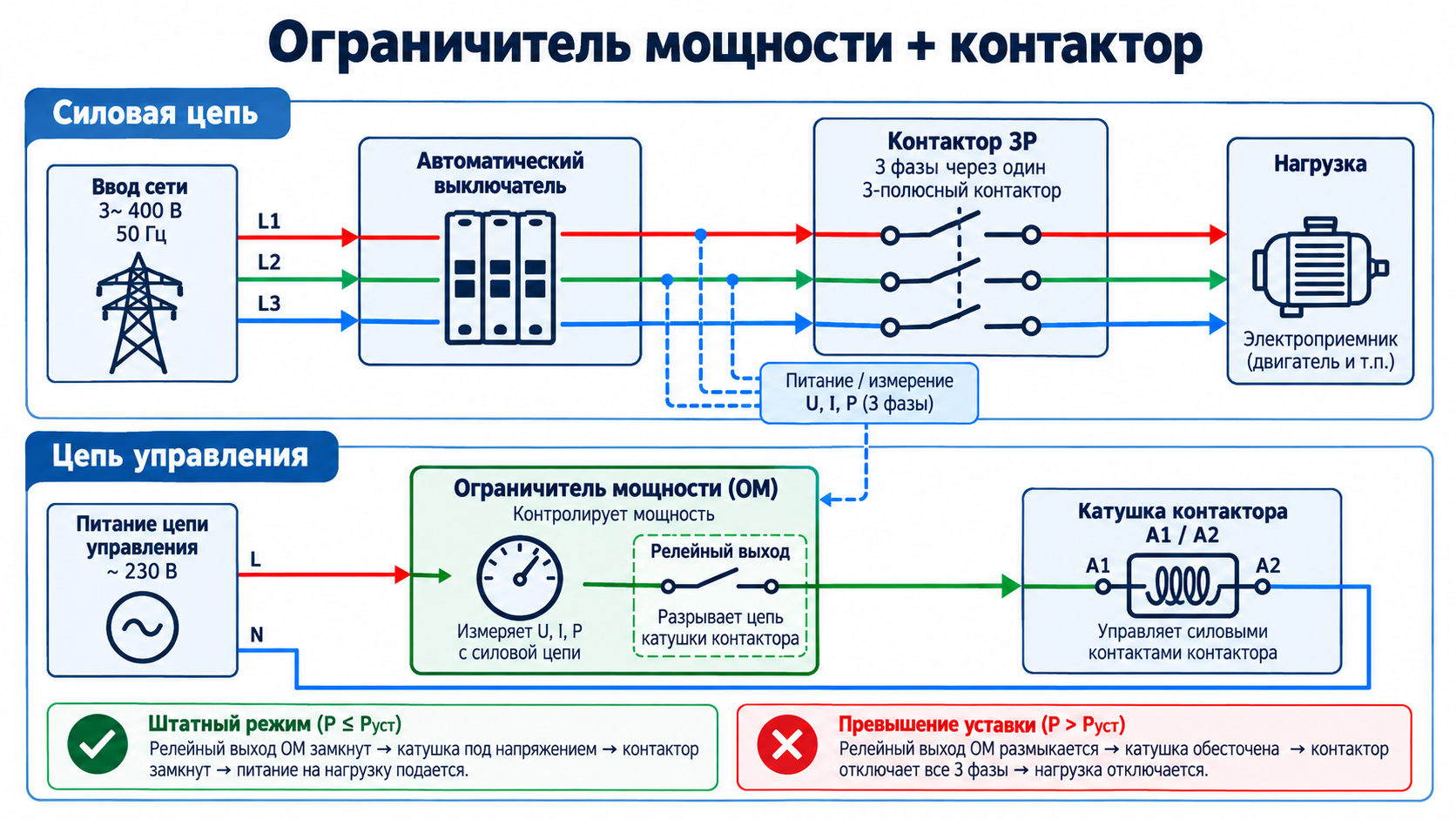

Типовая логика: автоматический выключатель защищает силовую линию; фаза и ноль подаются на нагрузку через контактор; ограничитель измеряет параметры сети и своим релейным выходом управляет катушкой контактора. При превышении уставки контактор отпадает и разрывает силовую цепь.

При проектировании обязательно проверяют напряжение катушки, допустимый ток выходного реле ограничителя и необходимость промежуточного реле. Также важно учитывать, что отключение только одного полюса допустимо не во всех схемах — решение принимается по системе заземления, назначению цепи и проекту.

8.2. Трехфазная сеть

Для трехфазной нагрузки ограничитель получает данные по трем фазам и управляет трехполюсным или четырехполюсным контактором. Если используются внешние трансформаторы тока, необходимо соблюдать коэффициент трансформации, полярность и направление установки. Ошибка в ТТ способна дать вполне «правдоподобные», но неверные показания.

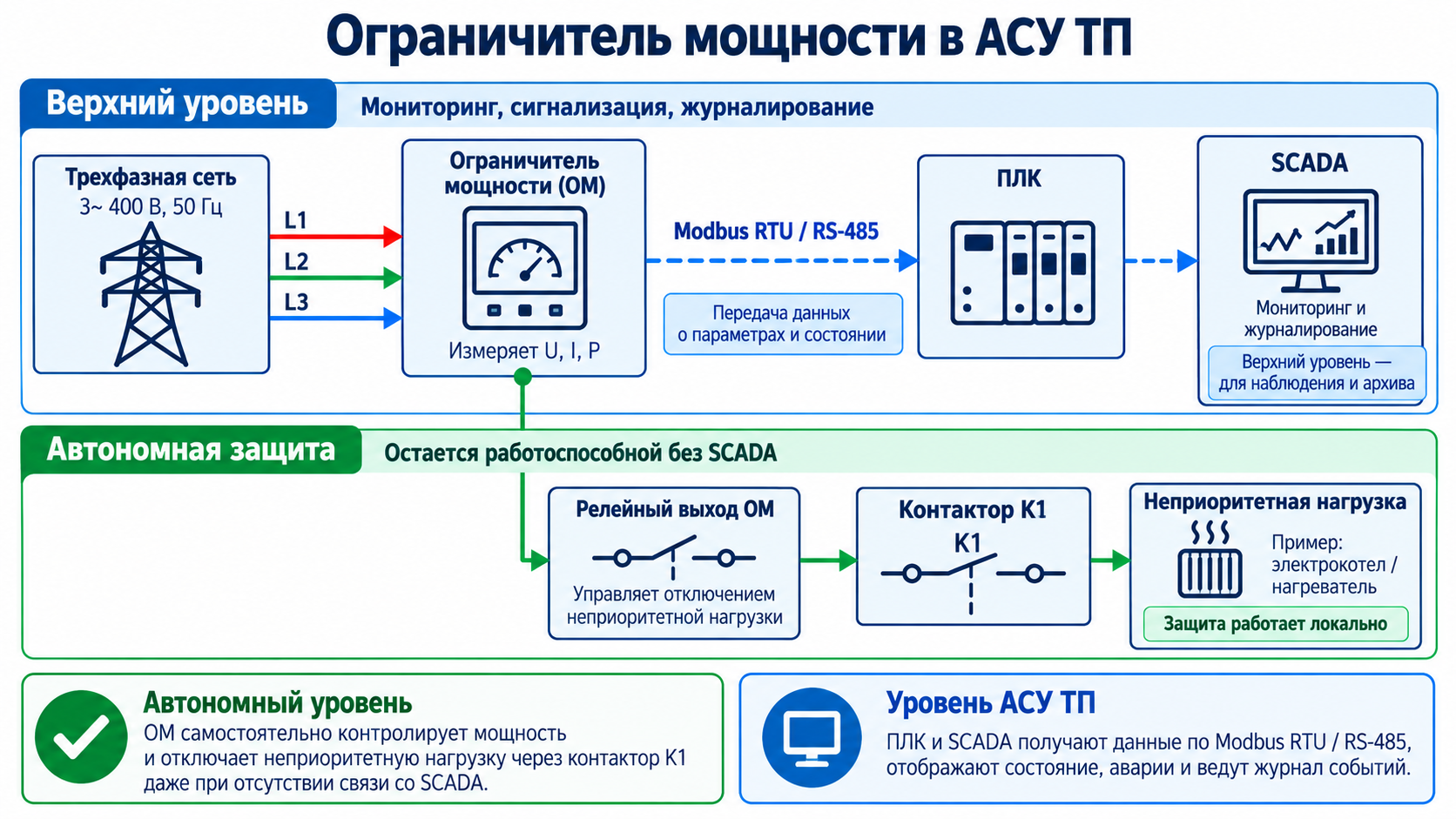

8.3. Интеграция с ПЛК/SCADA

В промышленной системе ограничитель мощности можно использовать не только как автономное реле, но и как источник данных. Например, ОМ-310 поддерживает дистанционное управление и обмен по RS-232/RS-485 с Modbus. Тогда ПЛК или SCADA могут получать измерения, фиксировать аварии, строить тренды и формировать более гибкий алгоритм разгрузки.

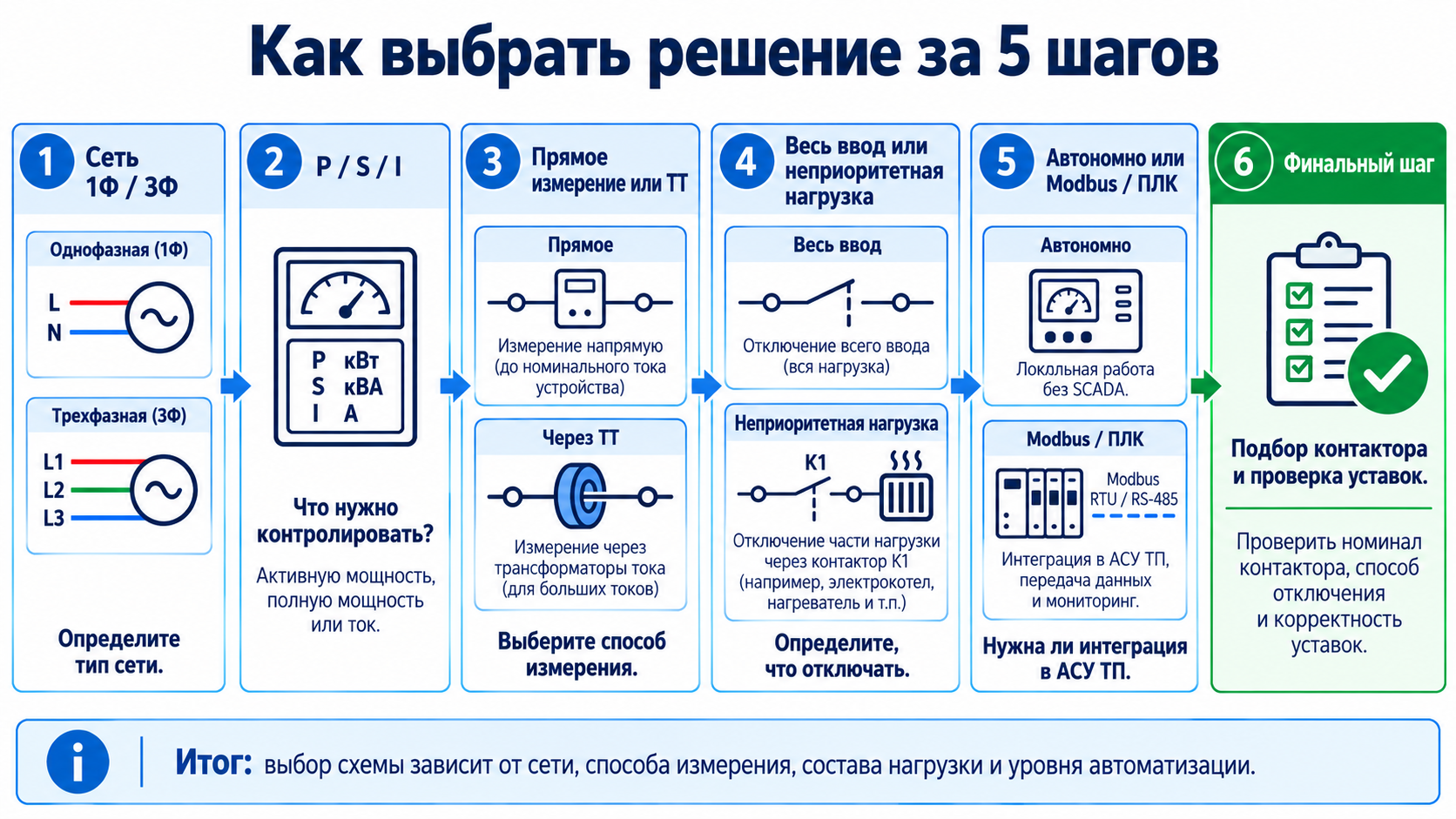

9. Как правильно выбрать ограничитель мощности

При подборе недостаточно знать только «15 кВт» или «30 кВт». Нужны как минимум следующие исходные данные:

• тип сети: 1×230 В или 3×400/230 В;
• что ограничиваем: активную мощность, полную мощность, ток или комбинацию параметров;
• максимальный рабочий ток и характер нагрузки;
• нужен ли внешний контактор и какой категории применения;
• нужны ли внешние трансформаторы тока;
• требуемая задержка отключения и алгоритм АПВ;
• нужно ли отключать весь объект или только неприоритетные линии;
• нужны ли дисплей, журнал аварий, RS-485/Modbus, дискретные входы/выходы;
• условия установки: температура, IP шкафа, монтаж на DIN-рейку, доступ персонала;
• требования к пломбированию и защите уставок от несанкционированного изменения.

10. Пример подбора для объекта 15 кВт

Исходные данные: трехфазный ввод 400/230 В, выделенная мощность 15 кВт, есть электрокотел 6 кВт и прочие бытовые нагрузки. Задача — не отключать весь дом при случайном превышении.

Рациональная схема: измерять общую мощность на вводе; установить уставку немного ниже фактически допустимого технологического предела с учетом погрешности и характера нагрузки; электрокотел подключить через отдельный контактор как неприоритетную нагрузку. При превышении лимита ограничитель отключает только котел. Когда потребление снизится, котел может быть возвращен в работу после выдержки времени.

Если требуется жестко контролировать еще и перекос фаз, выбирают устройство с пофазным измерением/ограничением или передают параметры в ПЛК, где реализуют дополнительную логику.

11. Настройка: что важно не испортить

• Уставка мощности должна соответствовать реальному договорному/технологическому ограничению, а не желаемой цифре.
• Задержка отключения должна пропускать допустимые пусковые процессы, но не маскировать длительную перегрузку.
• Время АПВ выбирают с учетом технологии: компрессор или холодильная машина могут требовать паузу перед повторным пуском.
• Для двигателей и контакторов проверяют допустимое число коммутаций и категорию применения.
• После настройки проводят функциональную проверку с контролируемым превышением уставки.
• Настройки, влияющие на лимит, желательно пломбировать или программно блокировать от случайного изменения.

12. Типичные ошибки

13. Ограничитель мощности, реле напряжения и автомат — в чем разница

14. Где применяются ограничители мощности

• частные дома, квартиры и дачные объекты с ограниченной выделенной мощностью;
• офисные и административные здания;
• субарендные помещения и распределение лимитов между арендаторами;
• промышленные установки, станки и технологические линии;
• насосные, вентиляционные и компрессорные системы;
• уличное освещение и распределенные объекты;
• вводно-распределительные устройства с автоматической разгрузкой нагрузки;
• системы АСУ ТП, где требуется мониторинг мощности и управление приоритетами.

15. Пример оборудования: ОМ-110 и ОМ-310

В исходном материале приведены разные модели ограничителей мощности. Часть сравнительных таблиц относится к состоянию рынка 2020 года, поэтому для текущего проекта лучше опираться на актуальные паспорта производителей, а не на старую сводную таблицу.

16. Практический чек-лист перед монтажом

• Сверить напряжение сети и питания прибора.
• Проверить максимальный измеряемый ток/мощность и необходимость внешних ТТ.
• Определить, что отключается: весь ввод или отдельная неприоритетная группа.
• Подобрать контактор по рабочему току, категории применения и напряжению катушки.
• Проверить допустимый ток релейного выхода ограничителя.
• Установить уставку мощности и задержки.
• Проверить логику АПВ с учетом технологии объекта.
• Выполнить тестовое превышение и убедиться в корректном отключении.
• Зафиксировать настройки в исполнительной документации.
• Ограничить доступ к регуляторам/меню, если изменение лимита недопустимо.

17. Вывод

Ограничитель мощности — не «еще одно реле в щите», а простой инструмент управления дефицитом мощности. При правильной архитектуре он позволяет не отключать объект целиком, а управлять приоритетами: сохранить питание критичных потребителей и временно снять второстепенную нагрузку.

Ключ к надежной работе — правильно определить контролируемый параметр, выбрать схему измерения, не перегружать встроенное реле, грамотно подобрать контактор и настроить выдержки времени. Для промышленных объектов имеет смысл сразу предусмотреть передачу параметров в ПЛК/SCADA и журналирование событий.

ООО ИК «ЭЛТЕКО» выполняет подбор и проектирование НКУ и шкафов автоматики, разработку схем управления нагрузкой, интеграцию ПЛК/HMI/SCADA и изготовление комплектных устройств. Для подбора решения достаточно передать однолинейную схему, выделенную мощность, перечень приоритетных нагрузок и требования к автоматике.

Теоретическая база

Теоретическая основа работы ограничителя мощности — измерение электрических величин, расчет активной/полной мощности, сравнение с уставками и управление коммутационным аппаратом. При проектировании силовой части следует использовать требования и характеристики конкретного ограничителя, контактора, автоматического выключателя и трансформаторов тока.

Для коммутационной аппаратуры применимы общие положения семейства IEC 60947 для низковольтной аппаратуры распределения и управления; для контакторов и пускателей — требования IEC 60947-4-1 / соответствующих национальных стандартов. При этом конкретная схема подключения и допустимые режимы всегда определяются паспортом изготовителя.
