Однофазный асинхронный двигатель выглядит просто: питание подали, вал должен вращаться. Но именно на этапе пуска начинается самое интересное. Одна обмотка статора создаёт пульсирующее, а не полноценное вращающееся поле, поэтому двигатель сам по себе стартовать не обязан. Чтобы получить пусковой момент, в конструкцию добавляют вспомогательную обмотку, фазосдвигающий элемент и, в зависимости от исполнения, центробежный выключатель или электронное реле.

Разберёмся, чем однофазные двигатели отличаются от двухфазных и трёхфазных, зачем нужны рабочий и пусковой конденсаторы, как реверсировать двигатель, почему он гудит и не запускается, а главное - как выбрать схему пуска и защиты так, чтобы электродвигатель работал, а не превращал каждый запуск в небольшой эксперимент.

1. Что такое однофазный асинхронный двигатель

Однофазный асинхронный двигатель - электрическая машина переменного тока, в которой электромагнитный момент создаётся взаимодействием магнитного поля статора с токами, наведёнными в короткозамкнутом роторе. По механической части он близок к привычному трёхфазному двигателю: статор, пакет электротехнической стали, обмотки, ротор типа «беличья клетка», вал, подшипники, корпус и система охлаждения.

Главное отличие - способ формирования вращающегося магнитного поля. В трёхфазной машине три токовые системы уже сдвинуты на 120 электрических градусов и естественным образом создают вращающееся поле. В однофазной сети такого подарка от электроснабжения нет: приходится создавать второй магнитный поток внутри самого двигателя.

В классическом исполнении на статоре размещают две обмотки: рабочую и вспомогательную. Их магнитные оси пространственно смещены, обычно примерно на 90 электрических градусов. Вспомогательная цепь содержит элемент, который дополнительно сдвигает ток по фазе - резистивную составляющую обмотки, конденсатор или реже индуктивный элемент. Именно эта пара пространственного и временного сдвигов превращает пульсирующее поле в эллиптическое или близкое к круговому вращающееся поле.

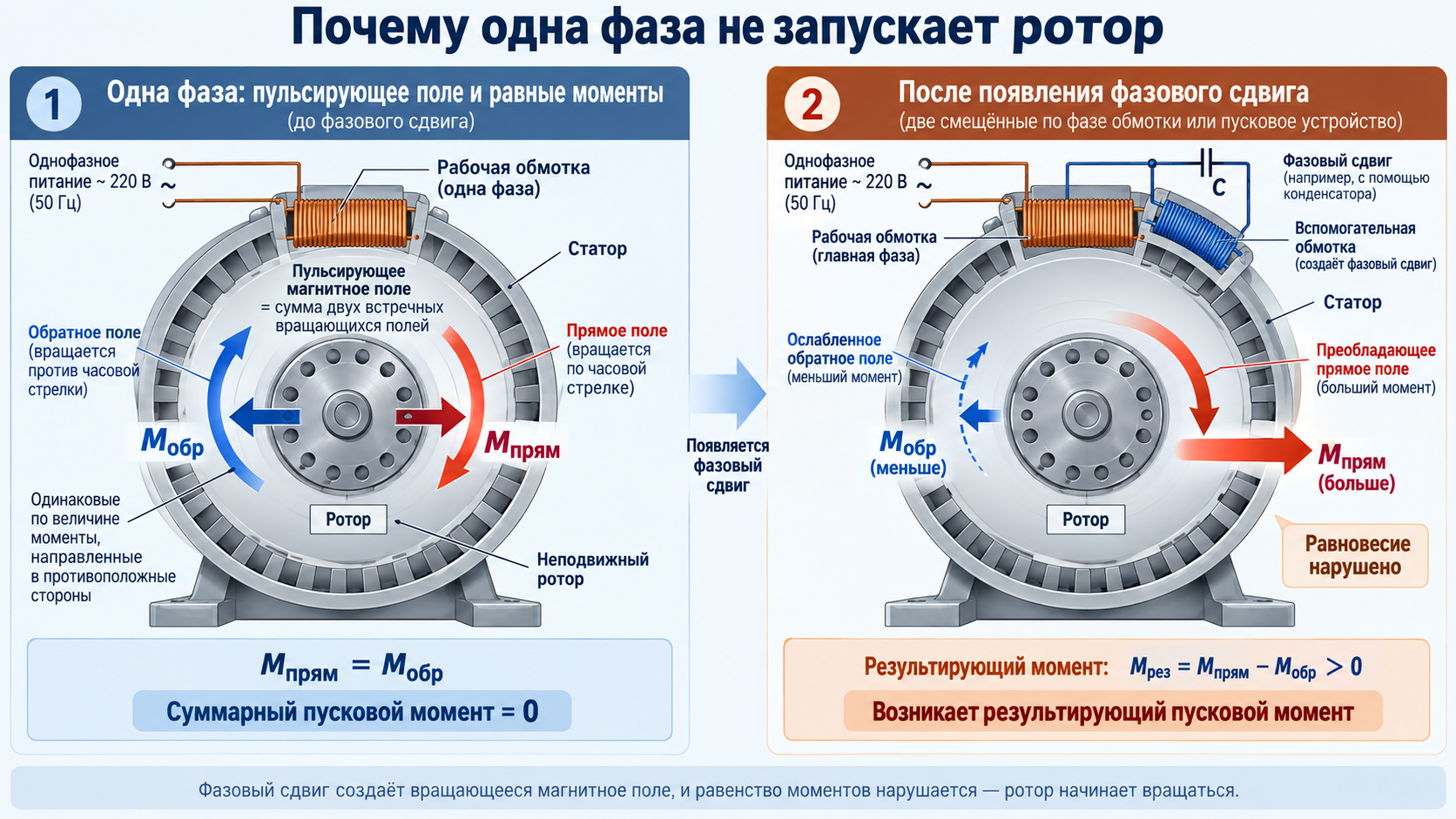

2. Почему однофазный двигатель не имеет собственного пускового момента

Если подключить только рабочую обмотку к синусоидальной однофазной сети, в воздушном зазоре возникает пульсирующий магнитный поток. Теория двойного вращающегося поля позволяет представить его как сумму двух одинаковых по амплитуде полей, вращающихся с синхронной скоростью в противоположных направлениях. Пока ротор неподвижен, создаваемые ими моменты равны и противоположны. Итог: суммарный пусковой момент практически равен нулю.

Отсюда хорошо знакомая бытовая картина: исправный по части обмотки двигатель включили, он гудит, но вал не трогается. Если вручную сообщить ротору начальное вращение, машина может продолжить разгон в заданную сторону. Именно поэтому однофазному двигателю нужен пусковой механизм, а не просто кнопка «Пуск».

Синхронная скорость магнитного поля определяется частотой сети и числом полюсов: n₁ = 120·f / P, где f - частота сети, P - число полюсов. Реальная скорость ротора ниже синхронной; разница характеризуется скольжением s = (n₁ - n) / n₁. Без скольжения в роторе не наводились бы токи, а значит, не возникал бы электромагнитный момент.

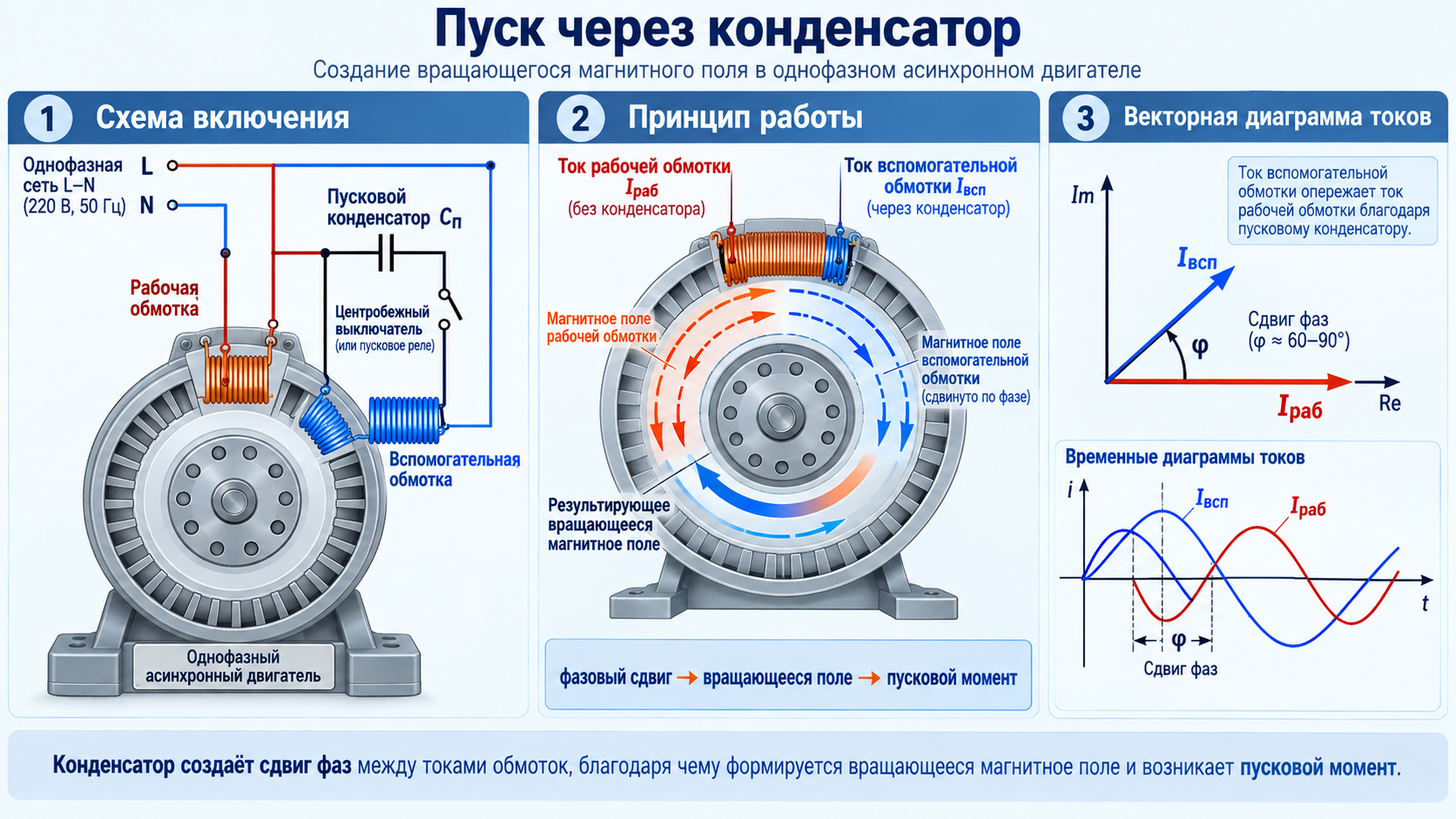

3. Как создают пусковой момент: вспомогательная обмотка и фазовый сдвиг

Практическое решение состоит в том, чтобы на время пуска получить две магнитодвижущие силы, смещённые и в пространстве, и во времени. Рабочая и вспомогательная обмотки располагаются на статоре под углом друг к другу. Токи в них должны иметь фазовый сдвиг - чем ближе он к 90°, тем ближе результирующее поле к круговому и тем лучше пусковые условия.

Способ формирования фазового сдвига определяет тип двигателя. В сопротивленческом split-phase исполнении вспомогательная обмотка имеет повышенное активное сопротивление. В capacitor-start двигателе последовательно со вспомогательной обмоткой включён пусковой конденсатор. В permanent split capacitor (PSC) рабочий конденсатор остаётся в цепи постоянно. В capacitor-start capacitor-run (CSCR) используют два конденсатора: рабочий и дополнительный пусковой.

В предоставленном учебном материале для однофазных двигателей с пусковой обмоткой приведены ориентиры кратности начального пускового момента порядка 1,0-1,5 от номинального и повышенного пускового тока; для конденсаторного пуска пусковой момент заметно выше. Эти значения полезны для понимания тенденции, но не заменяют паспорт конкретного двигателя: реальная характеристика зависит от конструкции обмоток, мощности, напряжения, ёмкости конденсатора и механической нагрузки.

4. Основные типы однофазных асинхронных двигателей

4.1. Двигатели с центробежным выключателем

В схемах, где пусковая обмотка и пусковой конденсатор предназначены только для кратковременного режима, их необходимо отключать после разгона. Для этого применяют центробежный выключатель, токовое или потенциальное реле либо электронное пусковое устройство.

Критическая ошибка - оставить пусковую обмотку под напряжением дольше предусмотренного конструкцией времени. В исходном материале отдельно отмечается риск перегрева и повреждения изоляции при длительной работе пусковой фазы. Для эксплуатации это означает простое правило: если двигатель стартует тяжело и долго, нельзя «держать кнопку пуска» в надежде, что он когда-нибудь раскрутится.

4.2. Двигатели с экранированными полюсами

В shaded-pole конструкции на части каждого полюса статора находится короткозамкнутый медный виток. Он задерживает изменение магнитного потока в экранированной части полюса. За счёт пространственного и временного сдвига формируется слабое вращающееся поле и небольшой пусковой момент.

Плюсы - минимум деталей, отсутствие отдельного конденсатора и коммутационного механизма. Минусы - низкий КПД, невысокий момент и фактически фиксированное направление вращения. Это хороший выбор для маленького вентилятора, но не для насоса, который должен уверенно стартовать под нагрузкой.

5. Что такое двухфазный асинхронный двигатель

Термин «двухфазный двигатель» часто вызывает путаницу. В бытовом электроснабжении отдельная двухфазная сеть почти не встречается. В контексте рассматриваемых машин речь обычно идёт о двигателе с двумя рабочими обмотками статора, магнитные оси которых смещены примерно на 90 электрических градусов.

Если питание подаётся от однофазной сети, в одну из фаз включают рабочий конденсатор. Его задача - создать требуемый фазовый сдвиг тока и получить поле, близкое к круговому при расчётной нагрузке. При отклонении нагрузки от расчётной соотношение токов меняется, и поле становится более эллиптическим. Поэтому параметры такого двигателя особенно зависят от правильно выбранной ёмкости и реального режима работы.

Для тяжёлого пуска параллельно рабочему конденсатору на короткое время подключают пусковой конденсатор большей ёмкости. После разгона примерно до 60-80 % номинальной скорости пусковую ёмкость отключают. Точная скорость и логика отключения определяются конструкцией конкретного двигателя.

6. Однофазный, двухфазный или трёхфазный: что меняется на практике

Если на объекте доступна трёхфазная сеть и речь идёт о промышленном приводе с частыми пусками, тяжёлой нагрузкой или регулированием скорости, трёхфазный двигатель обычно даёт более простую и технологичную систему. Если же питание только однофазное, небольшая мощность и скорость постоянна, однофазный конденсаторный двигатель остаётся рациональным решением.

Отдельный практический сценарий - однофазный ввод, но требуется нормальное частотное регулирование. В таких случаях часто применяют преобразователь частоты с однофазным входом и трёхфазным выходом и обычный трёхфазный двигатель подходящей мощности. Это уже другая архитектура привода и её нужно рассчитывать по току, допустимой мощности ПЧ, режиму нагрузки и требованиям производителя.

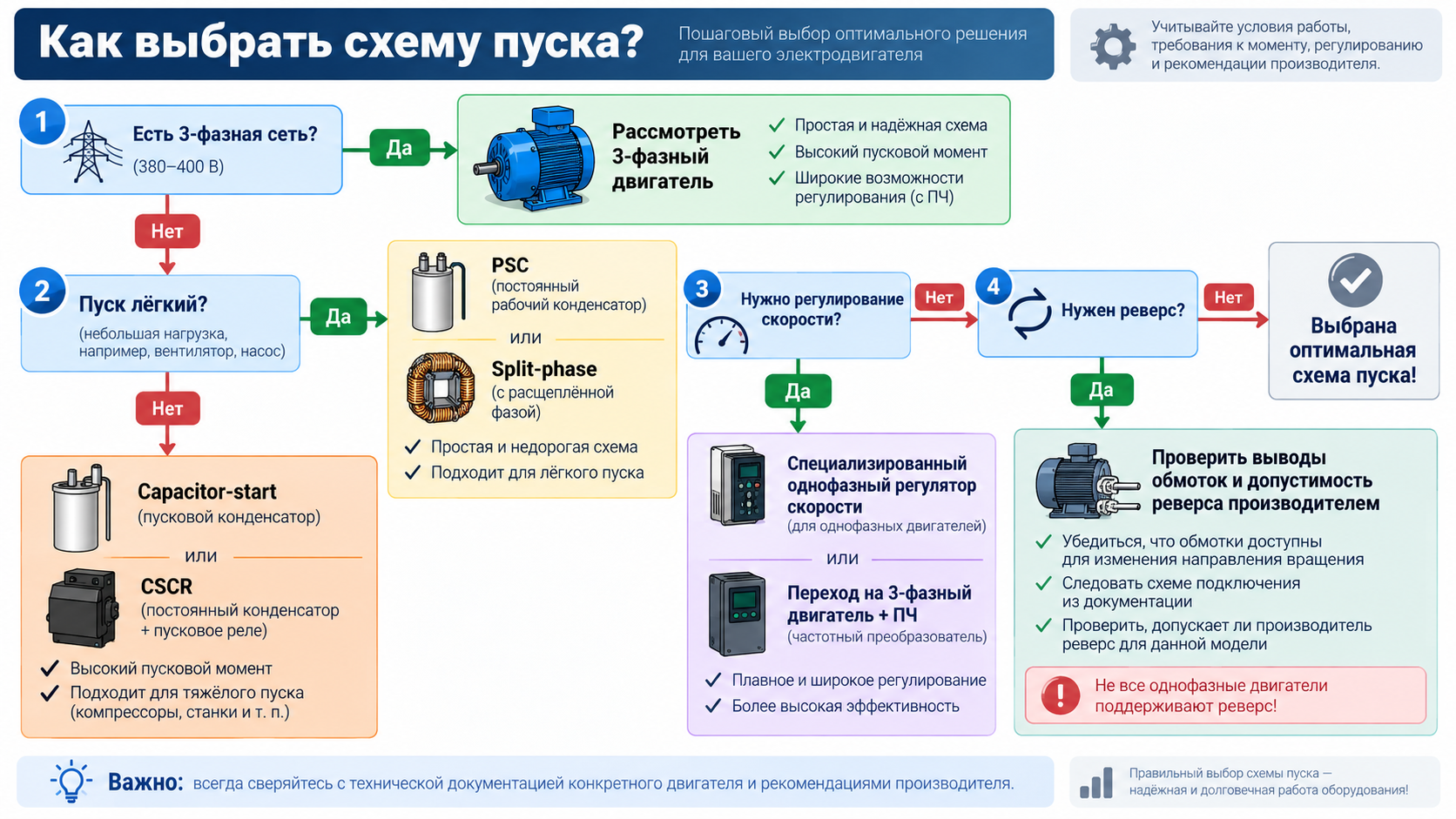

7. Как выбрать однофазный двигатель: инженерный чек-лист

1. Напряжение и частота сети. Не «примерно 220», а фактические 220-230 В, 50 Гц и ожидаемые отклонения. Плохое напряжение особенно заметно на пуске.
2. Мощность на валу. Ориентируются на механическую нагрузку, режим работы и запас. Покупать двигатель «на всякий случай в два раза мощнее» тоже не всегда разумно.
3. Пусковой момент. Вентилятору обычно нужен лёгкий пуск, а компрессору или насосу с неблагоприятной характеристикой - существенно больший момент.
4. Количество пусков в час. Пуск нагревает обмотки и пусковую цепь. Частые пуски должны быть допустимы производителем.
5. Режим работы. S1, периодический, кратковременный - это не декоративная строка в паспорте, а ограничение по тепловому режиму.
6. Степень защиты и охлаждение. IP, температура окружающей среды, запылённость, влажность, условия установки, высота над уровнем моря.
7. Способ пуска. Пусковая обмотка, рабочий конденсатор, пусковой + рабочий, электронное пусковое реле, центробежный выключатель.
8. Реверс. Если он нужен, это должно быть предусмотрено схемой выводов двигателя. Не каждый shaded-pole мотор можно развернуть переключением двух проводов.
9. Механика. Размер фланца, лапы, диаметр и длина вала, шпонка, допустимые радиальные и осевые нагрузки.
10. Автоматика и защита. Контактор, автоматический выключатель/предохранители, тепловая или электронная защита, датчики температуры - выбираются по току двигателя и требованиям проекта.

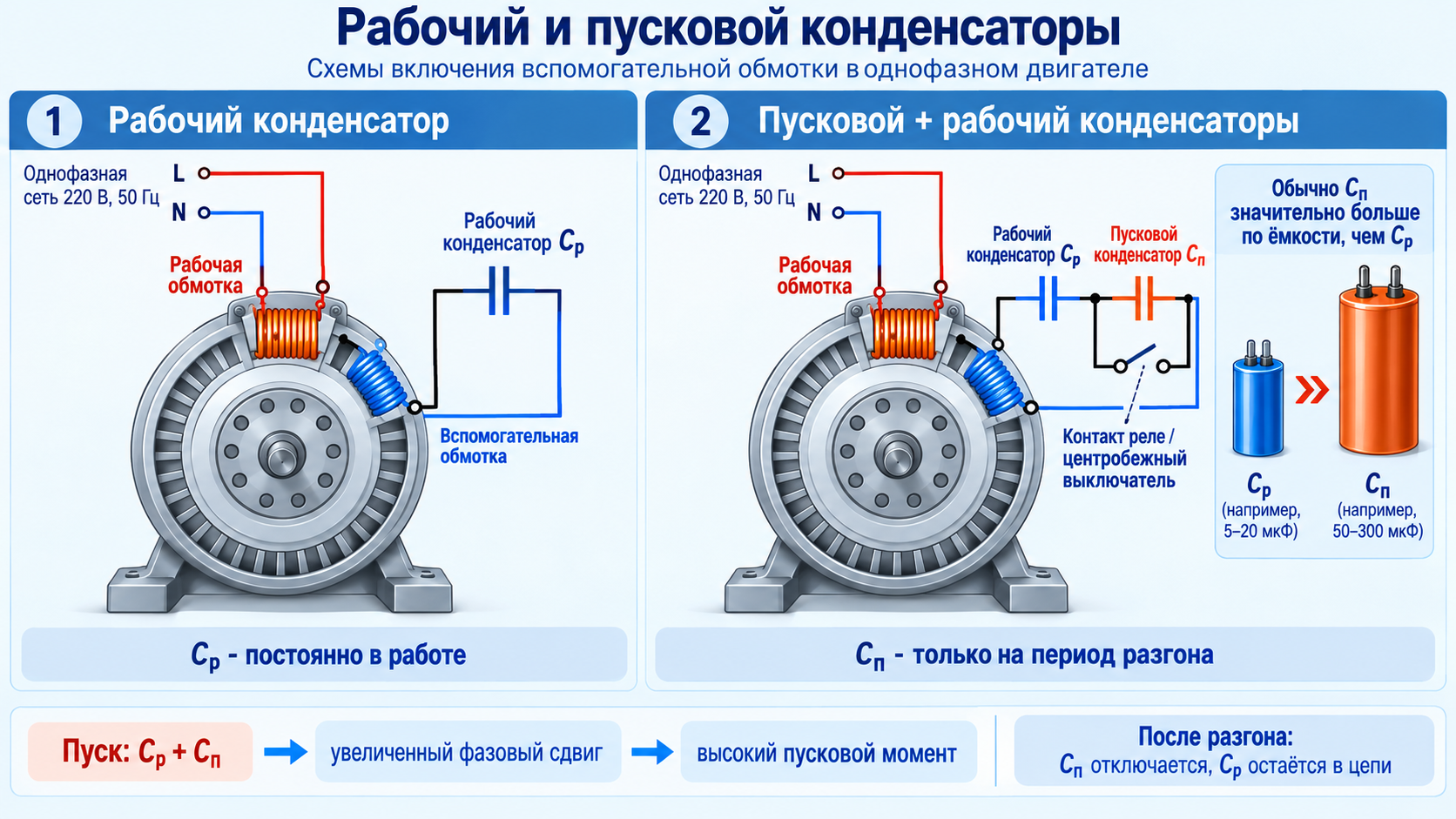

8. Рабочий и пусковой конденсаторы: что важно знать

Конденсатор в однофазном приводе - не «добавочная баночка», а часть электромагнитной схемы двигателя. Ошибка по ёмкости меняет ток во вспомогательной обмотке, фазовый сдвиг, нагрев и момент.

Рабочий конденсатор рассчитан на длительное нахождение под переменным напряжением. Пусковой конденсатор, наоборот, подключается кратковременно и обычно имеет существенно большую ёмкость. Подменять один тип другим без проверки его режима, рабочего напряжения и конструкции нельзя.

Ёмкость следует брать из паспорта или схемы производителя. Формулы для расчёта полезны при проектировании машины, но для эксплуатации готового двигателя главным источником данных остаются шильдик, технический паспорт и схема подключения. Особенно это важно после перемотки, замены двигателя на аналог или при неизвестной истории оборудования.

Номинальное напряжение конденсатора должно учитывать реальное напряжение на его выводах. В фазосдвигающей цепи оно может отличаться от напряжения сети и при определённых режимах быть выше. Поэтому выбор «на 250 В, потому что сеть 230 В» без данных производителя - плохая инженерная привычка.

9. Реверс однофазного двигателя

Направление вращения определяется взаимным направлением токов в рабочей и вспомогательной обмотках. Для реверса обычно меняют полярность подключения одной из обмоток относительно другой. Если поменять местами оба вывода обеих обмоток одновременно, взаимное направление не изменится и реверса не произойдёт.

На практике схема зависит от того, какие выводы доступны в клеммной коробке и как выполнено пусковое устройство. Поэтому универсальный совет «переставьте два провода» опасно применять без схемы. В промышленной автоматике реверсивный пуск однофазного двигателя реализуют через контакторы или реле с электрической и механической блокировкой, но только если производитель двигателя допускает такой режим.

У двигателей с экранированными полюсами направление вращения обычно задаётся конструкцией полюса и не предназначено для электрического реверса.

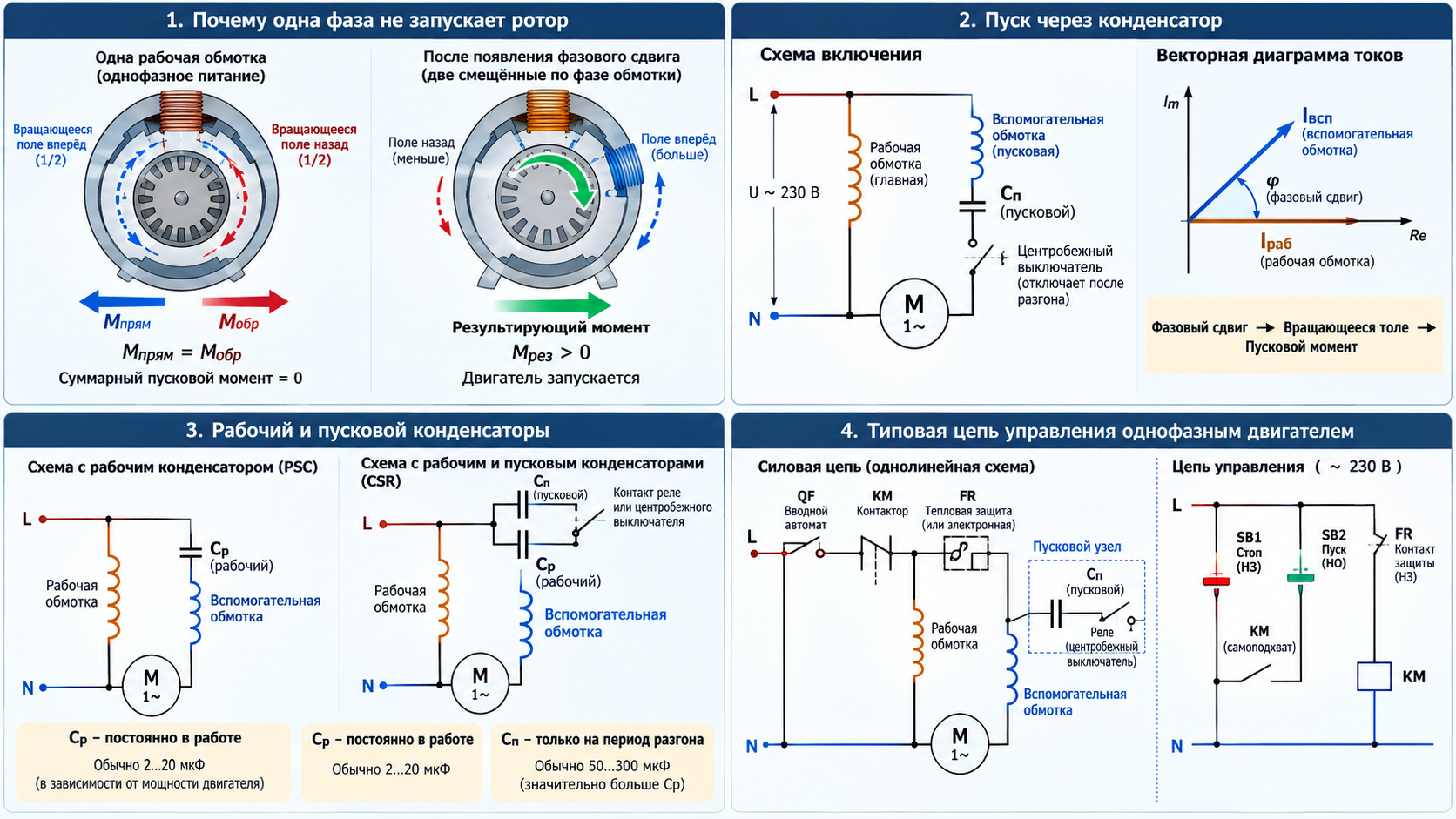

10. Подключение, коммутация и защита

Однофазный двигатель должен рассматриваться как полноценная силовая нагрузка. Наличие вилки 230 В не делает его «бытовым» с точки зрения токов короткого замыкания, перегрузки и нагрева.

В минимальный набор обычно входят защита линии от короткого замыкания, устройство коммутации, защита двигателя от перегрузки и защитное заземление корпуса. Конкретная схема зависит от мощности, способа пуска, требований проекта, длины кабеля и условий эксплуатации.

Для двигателя с внешним пусковым конденсатором или реле необходимо предусмотреть правильное размещение и вентиляцию этих элементов. Контакты, которые коммутируют пусковую цепь, должны быть рассчитаны на характер переходного процесса. Особенно неприятны «почти подходящие» реле: на стенде работают, а после нескольких десятков тяжёлых пусков контакты начинают подгорать.

11. Частотное регулирование: где часто ошибаются

Стандартный промышленный преобразователь частоты с трёхфазным выходом рассчитан на трёхфазный двигатель. Подключать к нему обычный однофазный конденсаторный двигатель «по аналогии» нельзя: конденсатор, вспомогательная обмотка и алгоритм ПЧ рассчитаны на другую электрическую модель.

Для однофазных двигателей существуют специальные электронные регуляторы и инверторные решения, но их нужно выбирать как совместимую систему. Если задача - широкий диапазон регулирования, поддержание момента, плавный пуск и интеграция в АСУ ТП, чаще технологически проще применить трёхфазный двигатель и ПЧ.

Для вентиляторов малой мощности иногда используют регулирование напряжением, но оно допустимо только для двигателей и нагрузки, рассчитанных на такой способ. Уменьшение напряжения не является универсальным эквивалентом частотного регулирования и может привести к росту скольжения и нагрева.

12. Типовые неисправности и быстрая диагностика

13. Типичные ошибки при монтаже и эксплуатации

• Выбор двигателя только по киловаттам. Мощность не описывает пусковой момент, механическую характеристику и режим нагрузки.
• Подбор конденсатора «по таблице из интернета» без паспорта двигателя. Даже одинаковые по мощности моторы могут иметь разные обмоточные данные и требуемые ёмкости.
• Длительное удержание пусковой обмотки во включённом состоянии. Пусковая обмотка и пусковой конденсатор часто рассчитаны на кратковременный режим.
• Неправильный номинал защиты. Автомат линии и защита двигателя решают разные задачи. Номинал должен учитывать пусковой ток, кабель и тепловую модель двигателя.
• Игнорирование просадки напряжения. Однофазные приводы чувствительны к падению напряжения на длинной линии: момент падает, разгон затягивается, нагрев растёт.
• Попытка подключить обычный однофазный мотор к стандартному ПЧ. Без подтверждённой совместимости это может закончиться нестабильной работой и повреждением двигателя или преобразователя.
• Реверс без схемы выводов. Нужно менять взаимное направление одной обмотки, а не случайно переставлять провода в клеммной коробке.

14. Практические примеры применения

Пример 1. Вентилятор приточной установки

Для вентилятора с лёгким пуском и почти постоянным моментом часто подходит PSC-двигатель с постоянно включённым рабочим конденсатором. Плюсы - простота, сравнительно тихая работа, отсутствие отдельного пускового механизма. Если требуется глубокое регулирование производительности, лучше заранее проверить, допускает ли двигатель регулирование напряжением, либо перейти к трёхфазному двигателю с ПЧ.

Пример 2. Насос с тяжёлым запуском

Если насос стартует под гидравлической нагрузкой и простой рабочий конденсатор не обеспечивает нужного момента, применяют capacitor-start или CSCR. Пусковой конденсатор подключается кратковременно, затем отключается. При проектировании шкафа важно увязать контактор, тепловую защиту, реле пуска и блокировки так, чтобы пусковая цепь гарантированно снималась после разгона.

Пример 3. Автоматизированный механизм

Когда привод должен часто стартовать, реверсироваться, менять скорость и обмениваться сигналами с ПЛК, однофазная схема быстро усложняется. В такой задаче часто рациональнее использовать трёхфазный двигатель, даже если на объекте доступна только однофазная сеть: ПЧ с однофазным входом может формировать трёхфазный выход для подходящего двигателя. Архитектура получается удобнее для автоматики и диагностики.

15. Теоретическая и нормативная основа

Теория однофазной асинхронной машины базируется на представлении пульсирующего магнитного поля как суммы прямого и обратного вращающихся полей. На неподвижном роторе их моменты взаимно компенсируются, что объясняет отсутствие самозапуска. После появления направленного вращения скольжение относительно прямого и обратного полей становится различным, поэтому прямой электромагнитный момент начинает преобладать.

Для практической эксплуатации важны не только электромагнитная теория, но и требования к номинальным режимам, нагреву, маркировке, испытаниям и допустимым характеристикам вращающихся машин. В России с 1 января 2026 года действует ГОСТ IEC 60034-1-2024, идентичный IEC 60034-1:2022. Международная IEC в марте 2026 года опубликовала новую редакцию IEC 60034-1:2026. Для оценки энергоэффективности сетевых двигателей применяется серия IEC 60034-30-1 и её национальные версии в соответствующей области применения.

Важно не смешивать стандарты: например, IEC 60034-12:2024 посвящён пусковым характеристикам односкоростных трёхфазных короткозамкнутых двигателей. Он полезен при сравнении подходов к пуску, но не является стандартом, задающим характеристики однофазных конденсаторных двигателей.

Рекомендуемые источники:

• [1] Исходный учебный материал «Однофазные и двухфазные асинхронные двигатели»
• [2] ГОСТ IEC 60034-1-2024. Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики — https://www.gostinfo.ru/catalog/Details/?id=8148200
• [3] IEC 60034-1:2026. Rotating electrical machines - Part 1: Rating and performance — https://webstore.iec.ch/en/publication/89961
• [4] MIT OpenCourseWare, 6.685 Electric Machines, Course Notes 12: Single Phase Induction Motors, Modeling of Inductances and Resistances — https://ocw.mit.edu/courses/6-685-electric-machines-fall-2013/resources/mit6_685f13_chapter12/
• [5] IEC 60034-12:2024. Starting performance of single-speed three-phase cage induction motors — https://webstore.iec.ch/en/publication/78133
• [6] NEMA MG 1. Motors and Generators — https://www.nema.org/standards/view/motors-and-generators
• [7] ГОСТ IEC 60034-30-1-2016. Классы КПД двигателей переменного тока, работающих от сети (код IE) — https://protect.gost.ru/gost/details/ce559965-c735-4799-bad3-d088d789e454

16. Вывод

Однофазный асинхронный двигатель - простая только на первый взгляд машина. Его главный инженерный вопрос - как создать вращающееся поле и достаточный пусковой момент от однофазной сети. Отсюда появляются вспомогательная обмотка, рабочий и пусковой конденсаторы, центробежные выключатели и электронные реле.

Для лёгких приводов однофазная схема может быть компактной и экономичной. Для тяжёлого пуска требуется правильно подобранная конденсаторная система. Для частого реверса, широкого регулирования скорости и интеграции в АСУ ТП нередко выгоднее перейти на трёхфазный двигатель с преобразователем частоты.

Ключевой принцип выбора простой: ориентироваться не только на мощность, но и на характер нагрузки, пусковой момент, число пусков, режим работы, фактическое напряжение, способ управления и условия охлаждения. И, конечно, не подбирать конденсатор «по ощущениям» - электротехника такую импровизацию запоминает надолго.
