Современные протоколы в системах промавтоматики

Как выбрать обмен для ПЛК, HMI, SCADA, частотных приводов, удаленных модулей ввода-вывода и интеллектуальных датчиков

Промышленный протокол — это не «провод с красивым названием» и не галочка в паспорте оборудования. Это язык, на котором контроллер разговаривает с датчиками, приводами, удаленными модулями, панелью оператора и верхним уровнем. Если язык выбран неправильно, система вроде бы собрана, лампочки мигают, но диагностика бедная, обмен нестабилен, а пусконаладка превращается в археологию: кто что передал, куда записал и почему насос снова ушел в аварию.

В этой статье разберем основные протоколы, которые сегодня встречаются в системах промышленной автоматизации: EtherCAT, PROFINET, PROFIBUS, EtherNet/IP, Ethernet POWERLINK, Modbus TCP/RTU, CANopen, IO-Link, OPC UA и MQTT. Материал ориентирован на инженеров АСУ ТП, электриков, монтажников, снабженцев и руководителей проектов, которым нужно быстро понять: какой протокол подходит для конкретной задачи, где он силен, а где лучше не строить иллюзий.

1. Зачем вообще нужны промышленные протоколы

В простейшей схеме кнопка подключена к дискретному входу ПЛК, а контактор — к дискретному выходу. Здесь протокол не нужен: есть провод, есть сигнал, есть логика. Но современная промышленная система редко ограничивается десятком сухих контактов. В ней появляются частотные преобразователи, сервоприводы, расходомеры, датчики давления 4–20 мА, весовые контроллеры, счетчики электроэнергии, удаленные станции ввода-вывода, панели оператора, серверы SCADA, архивы аварий и иногда даже корпоративные системы учета.

Промышленный протокол решает несколько задач одновременно:

·       передает циклические данные управления: состояния входов, команды на выходы, текущие значения параметров;

·       обеспечивает диагностику: обрыв датчика, ошибка модуля, потеря связи, перегрузка привода, неверный параметр;

·       позволяет настраивать оборудование без отдельного кабеля и ручного обхода каждого устройства;

·       связывает нижний уровень АСУ ТП с HMI, SCADA, MES, ERP и промышленной аналитикой;

·       помогает масштабировать систему: добавить шкаф, линию, насосную группу или новый участок без полной переделки архитектуры.

Ключевая мысль: протокол выбирают не «по моде», а по задаче. Для счетчика электроэнергии достаточно Modbus TCP. Для синхронного управления сервоприводами на упаковочной линии уже нужен протокол с жестким временем цикла. Для передачи данных в SCADA может быть удобен OPC UA. А для датчика с расширенной диагностикой на последнем метре — IO-Link.

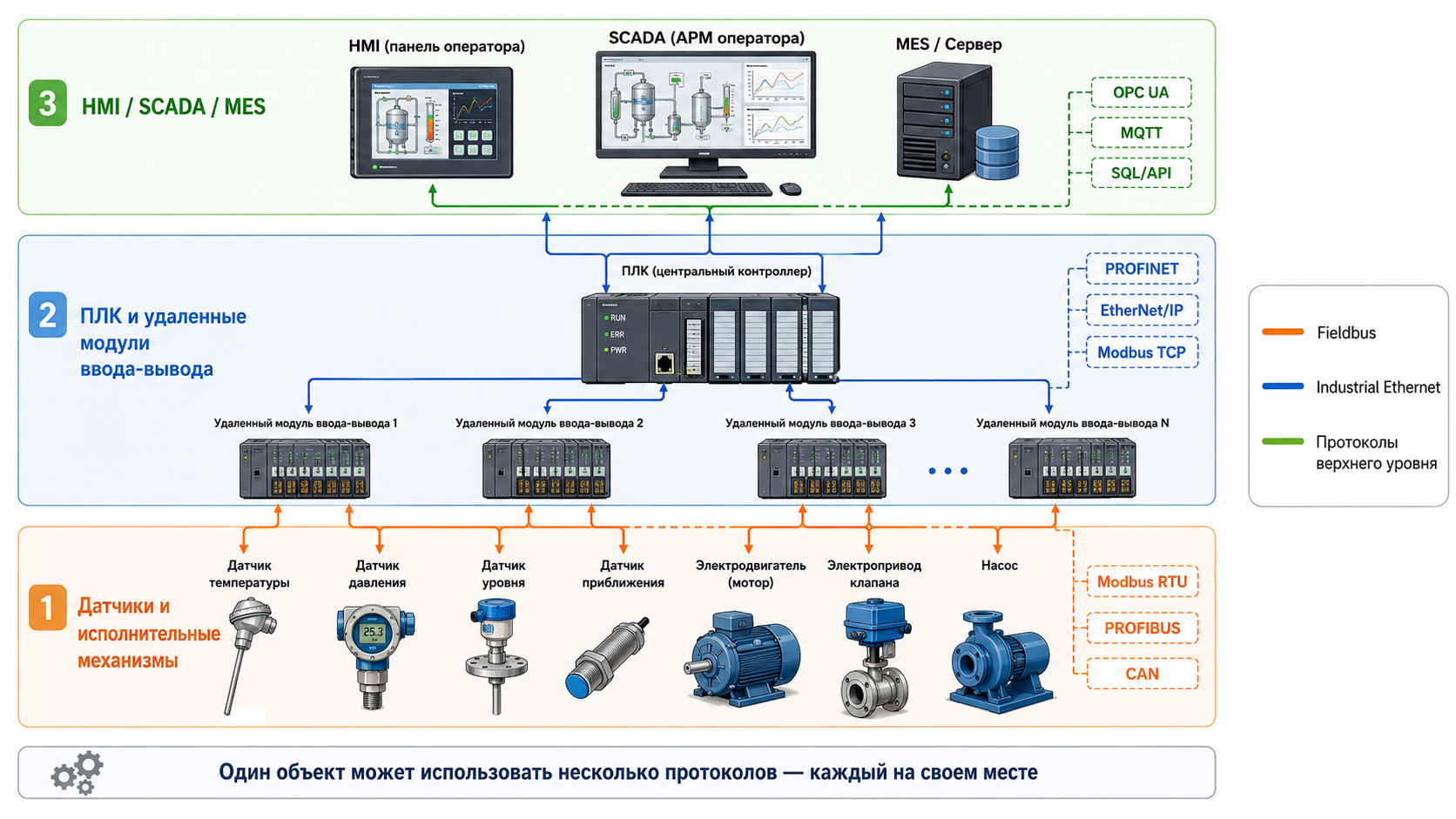

2. Fieldbus, Industrial Ethernet и верхний уровень: не путать этажи

В промавтоматике часто говорят «нижний уровень», но внутри этого термина прячутся разные технологии. Чтобы не смешивать кабель RS-485, сеть реального времени и обмен со SCADA в одну кашу, удобно разделить коммуникации на три слоя.

3. Что изменилось в современных системах АСУ ТП

Раньше многие системы строились вокруг простой логики: ПЛК опросил входы, выдал выходы, оператор увидел лампу аварии. Сегодня заказчику обычно нужны не только команды «пуск/стоп», но и состояние оборудования, история аварий, тренды, удаленная диагностика, резервирование, удобная замена устройств и понятная интеграция с верхним уровнем.

По отраслевым обзорам HMS Networks за 2026 год Industrial Ethernet уже занимает около 79% новых подключенных узлов в промышленной автоматизации. Внутри Ethernet-сегмента наиболее заметны PROFINET, EtherNet/IP и EtherCAT. Полевые шины остаются в эксплуатации и еще долго будут встречаться на действующих объектах, но новые проекты все чаще закладывают Ethernet-архитектуру.

Это не значит, что старые протоколы пора списывать в музей с табличкой «не трогать, работает». Modbus RTU, PROFIBUS и CANopen продолжают жить на приводах, счетчиках, весовых терминалах, дозаторах, старых контроллерах и технологических установках. Реальная промышленность вообще редко выглядит как рекламный буклет: на одном объекте можно встретить Siemens по PROFINET, частотники по Modbus RTU, весовой контроллер по Ethernet/IP-шлюзу и SCADA через OPC UA. Задача инженера — не удивляться, а грамотно связать все это в систему.

4. Основные критерии выбора протокола

Перед выбором протокола полезно ответить не на один вопрос «что поддерживает ПЛК?», а на несколько более честных вопросов:

·       Какое время реакции нужно процессу: секунды, десятки миллисекунд, миллисекунды или микросекунды?

·       Нужна ли синхронизация приводов и осей или достаточно обычного опроса параметров?

·       Сколько устройств будет в сети сейчас и сколько появится через год?

·       Какая диагностика нужна оператору и сервисному инженеру?

·       Есть ли требования по резервированию, кольцевой топологии, горячей замене модулей?

·       Какой парк оборудования уже установлен у заказчика: Siemens, Rockwell, Beckhoff, B&R, ОВЕН, Licos, Delta, Weintek и т.д.?

·       Кто будет обслуживать систему после ПНР и какие инструменты у него есть?

·       Нужно ли передавать данные в SCADA, облако, MES или систему энергомониторинга?

·       Как будет обеспечиваться кибербезопасность: сегментация, учетные записи, VPN, сертификаты, журналирование?

Хороший протокол в плохой архитектуре не спасает проект. И наоборот: простой Modbus TCP в грамотно спроектированной системе может работать годами без приключений, если скорость и функциональность соответствуют задаче.

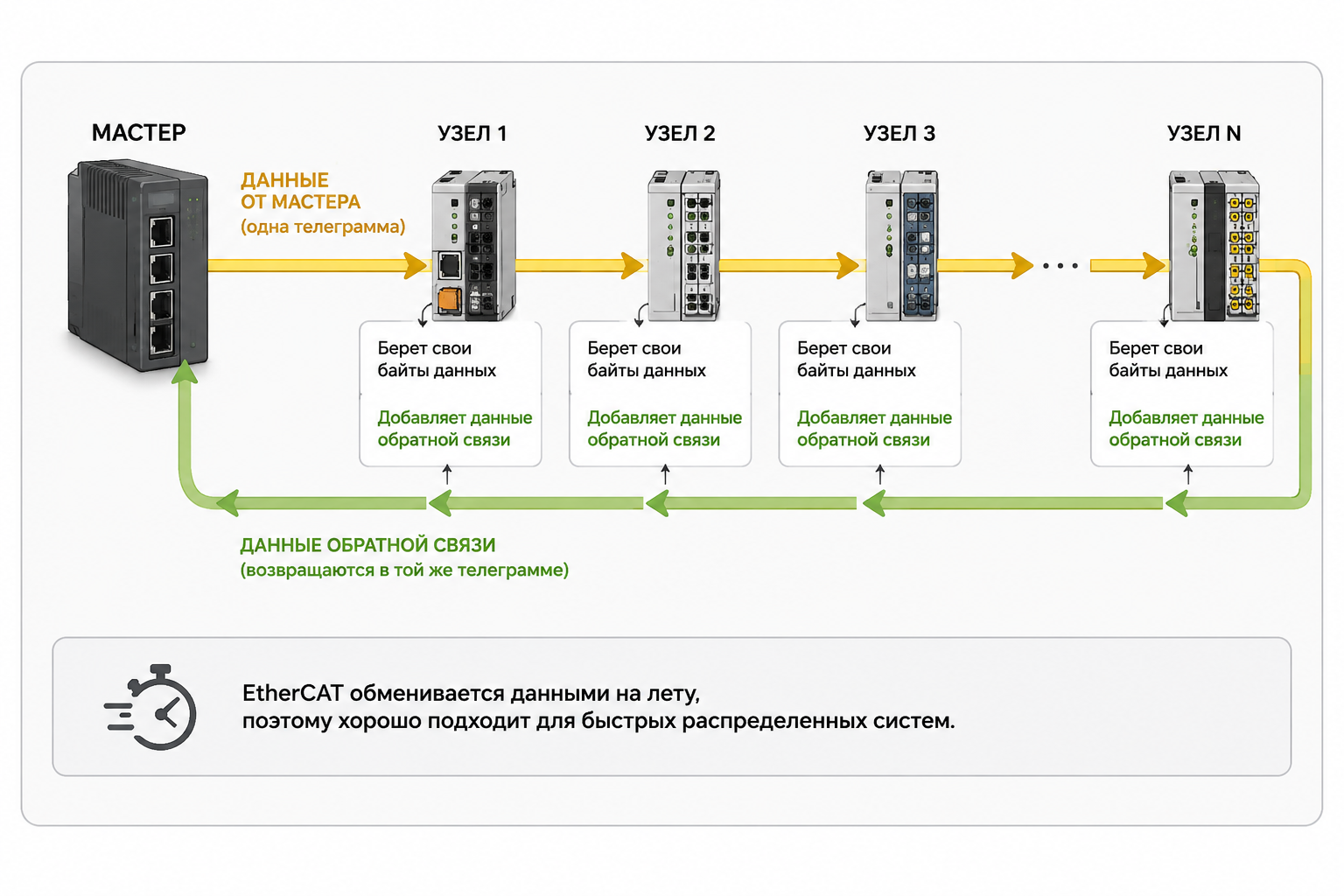

5. EtherCAT: быстрый обмен для распределенных I/O и движения

EtherCAT часто выбирают там, где важны скорость, точность и плотный обмен с большим количеством устройств. Идея технологии проста по смыслу и изящна по реализации: телеграмма проходит через узлы последовательно, а каждое устройство «на лету» забирает свои данные и вставляет ответ. За счет этого снижаются задержки, а контроллер получает быстрый циклический обмен с модулями ввода-вывода, приводами и другими узлами.

Сильные стороны EtherCAT:

·       очень малое время цикла и хорошая синхронизация;

·       гибкая топология: линия, дерево, ответвления, кольцо для резервирования;

·       высокая плотность устройств и хорошая диагностика места ошибки;

·       широкое применение в сервосистемах, испытательных стендах, робототехнике, упаковочных и сборочных машинах.

Важный нюанс: EtherCAT использует Ethernet-фреймы и физический уровень Ethernet, но это не обычная офисная сеть с произвольными коммутаторами. В EtherCAT-сегменте применяются устройства, которые поддерживают этот протокол. Подключить его «как интернет через свич» — быстрый способ получить долгий вечер с анализатором сети и грустным инженером.

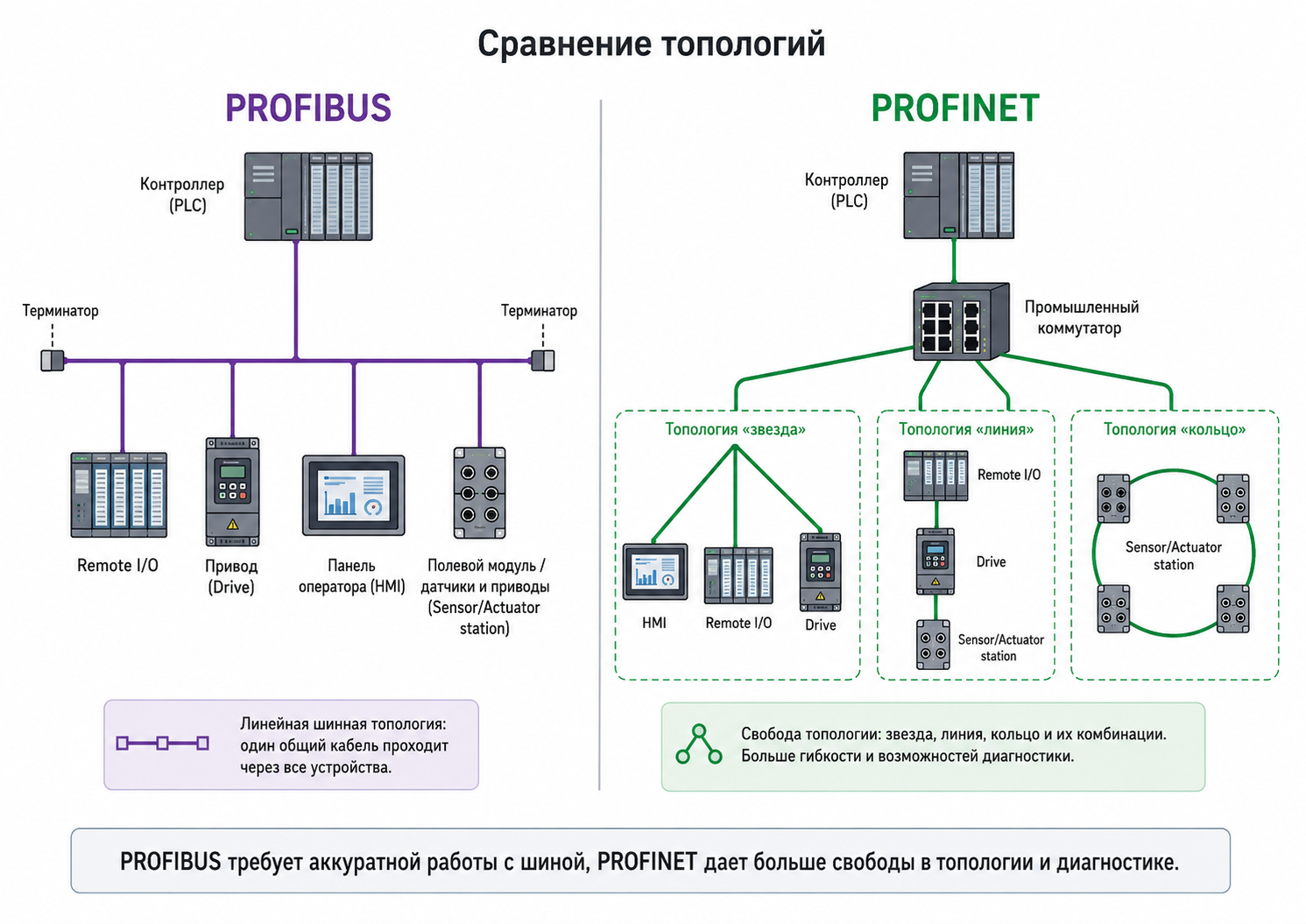

6. PROFINET и PROFIBUS: промышленная классика Siemens и не только

PROFIBUS — это полевая шина, которая много лет использовалась для связи ПЛК с удаленными модулями, приводами и приборами. На объектах ее легко узнать по характерному фиолетовому кабелю, DB-разъемам и терминаторам на концах сегмента. Ошибка с терминатором в PROFIBUS или RS-485 — это классический жанр: вроде все подключено, но дальше одного узла сеть не живет.

PROFINET — современная Industrial Ethernet-сеть, тесно связанная с экосистемой Siemens, но не ограниченная только Siemens. Она используется для удаленных модулей, HMI, приводов, систем безопасности, распределенных шкафов и интеграции оборудования разных производителей.

У PROFINET важно различать режимы обмена:

·       NRT — обмен без требований реального времени, например для диагностики и параметризации;

·       RT — реальное время для большинства задач промышленной автоматизации;

·       IRT — изохронное реальное время для высокопроизводительных систем движения и синхронизации.

Практическая рекомендация: для насосной станции, вентиляции, дозирования, обычных удаленных I/O и большинства шкафов управления обычно достаточно PROFINET RT. PROFINET IRT стоит закладывать тогда, когда есть реальная задача синхронизации движения, а не просто желание написать в ТЗ «самый быстрый вариант».

7. EtherNet/IP: промышленный Ethernet в экосистеме Rockwell и CIP

EtherNet/IP чаще всего встречается в проектах на базе Rockwell Automation / Allen-Bradley, но сам протокол не сводится к одному производителю. Он построен вокруг Common Industrial Protocol (CIP) и использует стандартную Ethernet-инфраструктуру. Для некритичных данных применяются TCP-сообщения, для циклического обмена реального времени — UDP. В промышленных сетях EtherNet/IP также встречаются профили CIP Safety, CIP Sync, CIP Motion и кольцевая топология DLR.

Где протокол особенно удобен:

·       производственные линии с контроллерами Rockwell;

·       смешанные системы с большим количеством устройств разных производителей;

·       проекты, где важна совместимость с IT-инфраструктурой и стандартным Ethernet;

·       машиностроение, автомобилестроение, пищевая промышленность, упаковка, водоподготовка.

Нюанс при проектировании: наличие RJ-45 и IP-адреса еще не означает, что устройство «просто заработает». Для нормальной интеграции нужны EDS-файлы, понимание Assembly Object, параметров соединения, размера входных и выходных данных, а также требований к RPI и нагрузке на сеть.

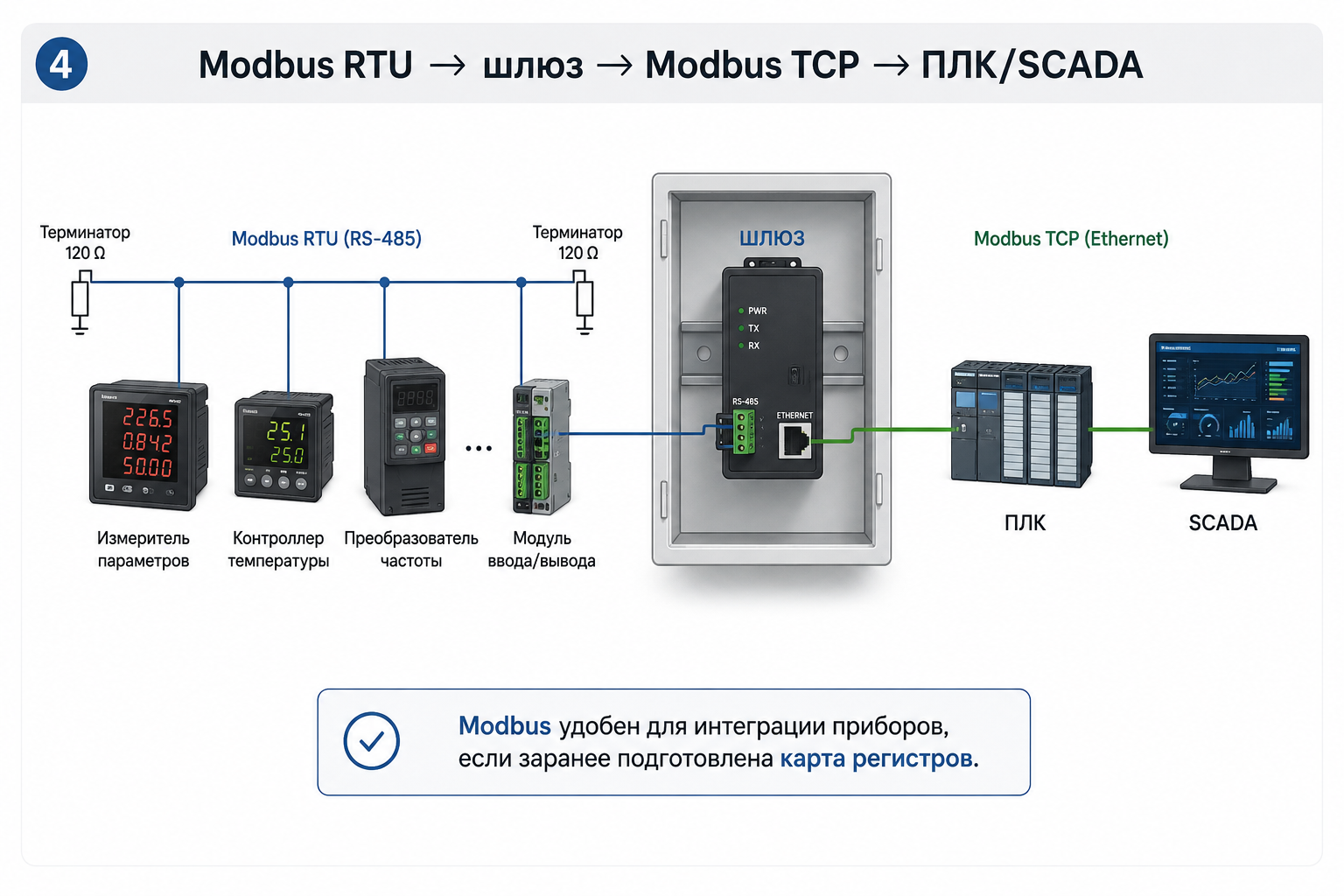

8. Modbus RTU и Modbus TCP: простой, живучий и очень распространенный

Modbus — это промышленный «общий язык», который понимают очень многие приборы. Счетчики электроэнергии, частотные преобразователи, регуляторы температуры, весовые терминалы, датчики, преобразователи интерфейсов, некоторые панели оператора и ПЛК — все это часто имеет Modbus RTU или Modbus TCP.

Плюсы Modbus очевидны:

·       простая логика обмена: чтение и запись регистров;

·       дешевое оборудование и большое количество совместимых устройств;

·       удобство для интеграции в SCADA, энергомониторинг, диспетчеризацию;

·       возможность связать старые и новые устройства через шлюзы RTU/TCP.

Но у этой простоты есть обратная сторона: Modbus сам по себе не объясняет, что лежит в регистре 40017, какой у значения масштаб, где старшее слово, где младшее, signed или unsigned, float или integer. Поэтому без карты регистров система превращается в гадание на шестнадцатеричных символах.

Практический вывод: Modbus отлично подходит для счетчиков, частотников, регуляторов, простых шлюзов и небыстрых технологических параметров. Но для высокоскоростного движения, распределенной безопасности и жесткого real-time он не предназначен.

9. Ethernet POWERLINK: планируемый обмен для задач реального времени

Ethernet POWERLINK — еще одна технология реального времени поверх Ethernet, исторически связанная с B&R. В обмене выделяются изохронная фаза для критичных данных и асинхронная фаза для менее срочной информации. По сути, сеть работает по расписанию: в каждый момент понятно, кто имеет право передавать данные.

POWERLINK может быть интересен в проектах на оборудовании B&R и в задачах с требованием к предсказуемому времени обмена. При этом в новых проектах его стоит оценивать не только технически, но и с точки зрения доступности оборудования, поддержки, компетенций сервисной службы и долгосрочной стратегии заказчика.

10. CANopen: компактная шина для машин, приводов и мобильной техники

CANopen построен поверх CAN и хорошо знаком по машиностроению, приводной технике, мобильным машинам, подъемному оборудованию и распределенным контроллерам. Он не конкурирует напрямую с современными Industrial Ethernet-сетями по скорости и объему данных, зато ценится за устойчивость, компактность и понятную модель устройств.

CANopen имеет смысл рассматривать, если оборудование уже поддерживает этот интерфейс, нужна надежная связь между узлами машины или требуется интеграция существующей приводной части через шлюз в Ethernet-сеть.

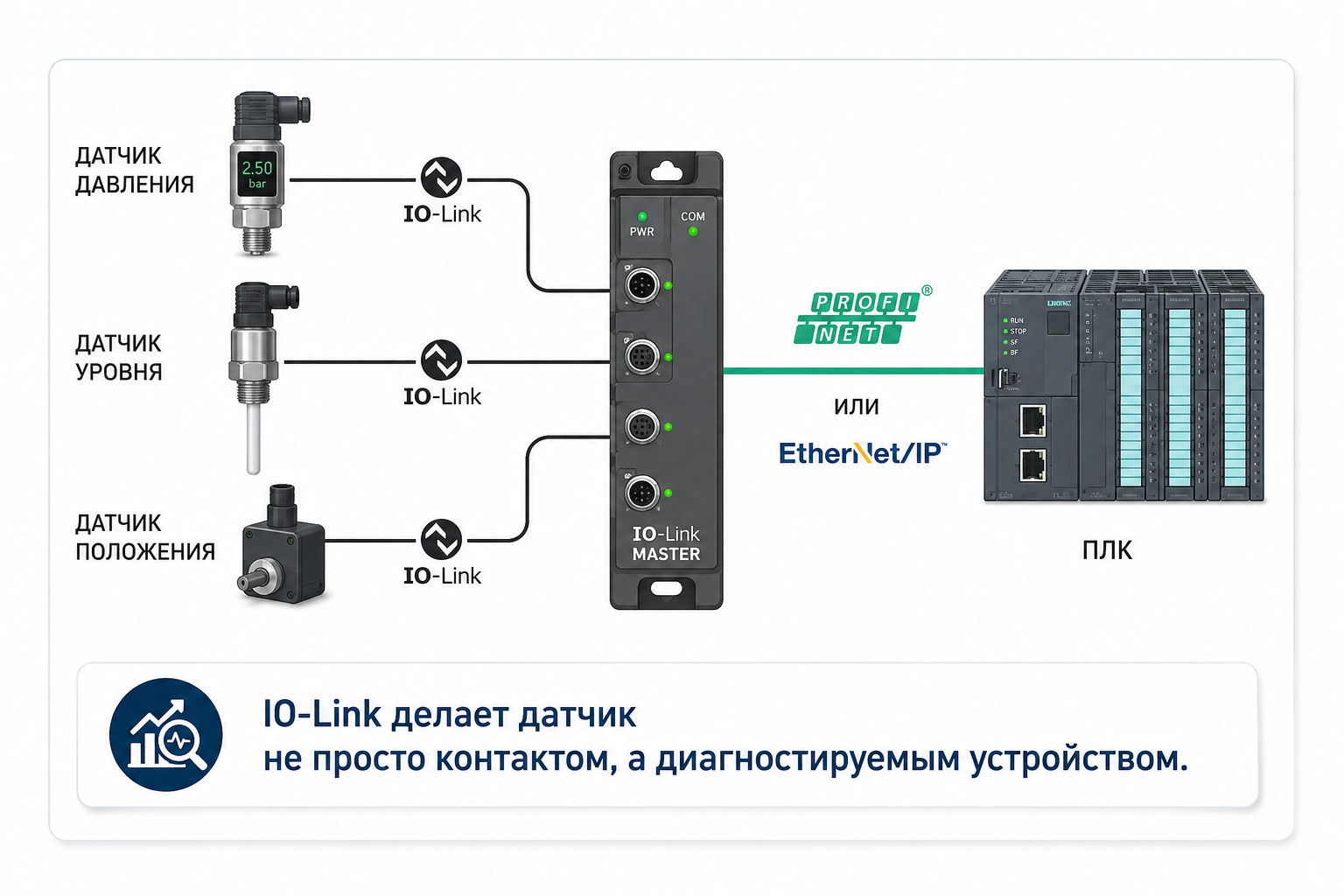

11. IO-Link: последний метр до интеллектуального датчика

IO-Link — это не полевая шина в привычном смысле, а точка-точка интерфейс для датчиков и исполнительных устройств. Обычно датчик подключается к IO-Link-мастеру стандартным трехпроводным кабелем, а мастер уже выходит в PROFINET, EtherNet/IP, EtherCAT или другую промышленную сеть.

Зачем он нужен:

·       передавать не только дискретное состояние, но и диагностические данные;

·       удаленно параметризовать датчики и быстро заменять их без ручного ввода настроек;

·       получать дополнительные измерительные значения и служебную информацию;

·       снижать время обслуживания линий, где много однотипных датчиков.

12. OPC UA и MQTT: связь АСУ ТП с верхним уровнем

OPC UA и MQTT часто обсуждают рядом с промышленными протоколами, но важно понимать их роль. Это не замена быстрому обмену между ПЛК и удаленными модулями ввода-вывода. Их задача — передавать данные выше: в SCADA, архивы, аналитические сервисы, MES, ERP, локальный сервер или облачную платформу.

OPC UA хорош для структурированной передачи данных: теги, иерархия, типы, безопасность, сертификаты, события. Его удобно применять между ПЛК/SCADA/сервером данных и верхним уровнем, особенно когда нужна понятная модель объекта.

MQTT работает по модели публикации и подписки. Он удобен для передачи телеметрии, событий и данных в IIoT-системы, когда есть брокер сообщений и множество потребителей данных. Но MQTT не должен управлять аварийной защитой насоса или синхронизацией сервоприводов. Для этого есть ПЛК и протоколы полевого уровня.

13. Сравнение популярных протоколов

14. Как выбрать протокол под типовой объект

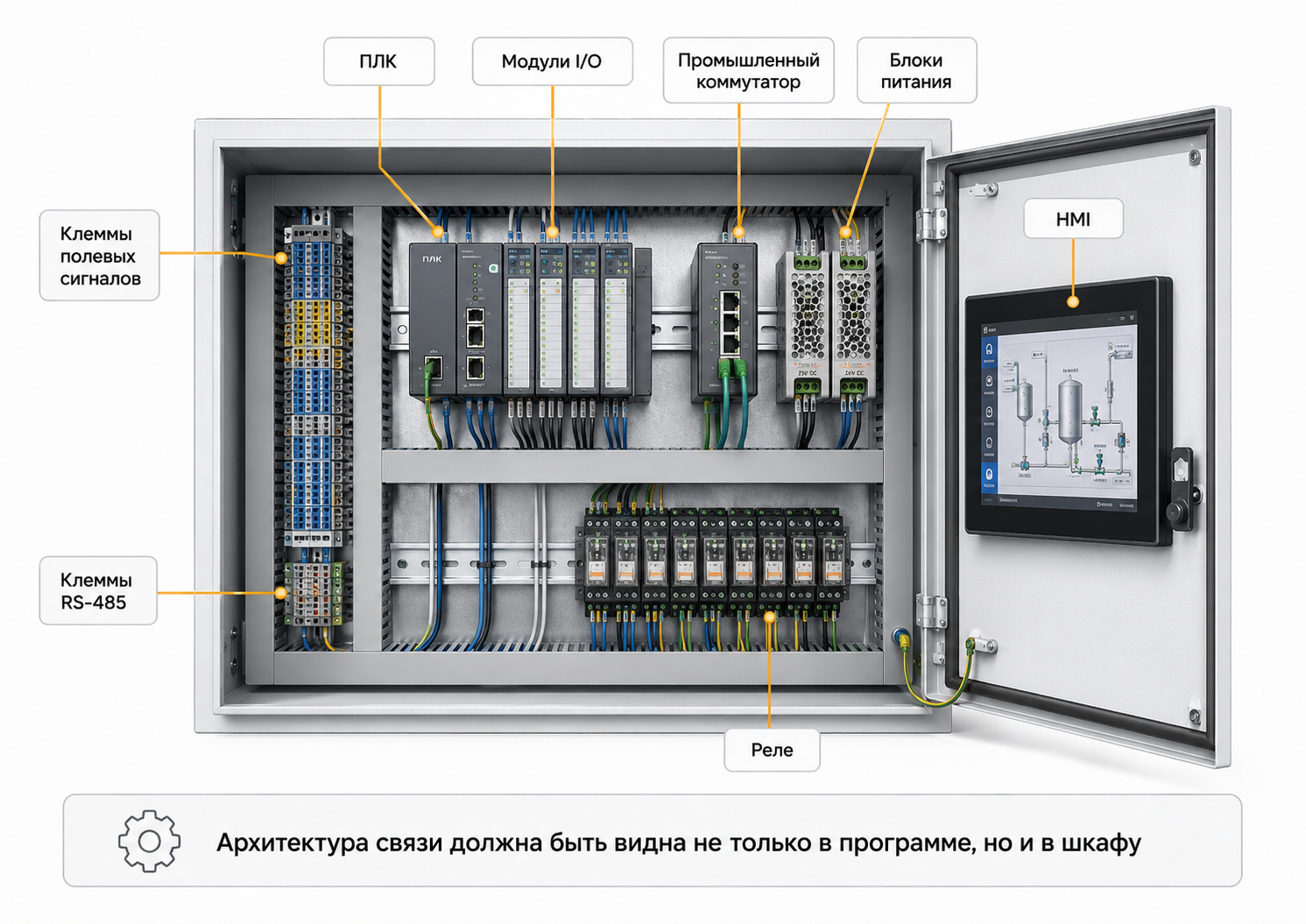

15. Практический пример архитектуры шкафа АСУ ТП

Представим шкаф управления технологическим участком: насосы, задвижки, датчики давления, расходомеры, частотные преобразователи, HMI на двери и SCADA на рабочем месте оператора. Рациональная архитектура может выглядеть так:

·       дискретные датчики и кнопки — на локальные или удаленные DI-модули;

·       аналоговые сигналы 4–20 мА — на AI-модули, с разделением экранов и силовых цепей;

·       частотные преобразователи — по PROFINET, EtherNet/IP или Modbus RTU/TCP в зависимости от модели;

·       интеллектуальные датчики — через IO-Link-мастер;

·       счетчики электроэнергии — по Modbus RTU/TCP;

·       HMI — по Industrial Ethernet с ПЛК;

·       SCADA или сервер данных — через OPC UA или Modbus TCP;

·       удаленный доступ сервисного инженера — только через защищенный VPN/шлюз, а не через «проброшенный порт на всякий случай».

Главный принцип: управление и аварийные блокировки должны оставаться на уровне ПЛК и надежной промышленной сети. Верхний уровень может собирать данные, хранить архивы, помогать оператору и аналитику, но не должен становиться единственной точкой принятия быстрых защитных решений.

16. Типичные ошибки при выборе и внедрении протоколов

Ошибка 1. Написать в ТЗ только «поддержка Modbus/PROFINET/Ethernet»

·       Нужно указывать конкретный протокол, роль устройства, скорость обмена, список сигналов, карту регистров или GSDML/EDS/ESI-файлы, требования к диагностике и резервированию.

·       Фраза «есть Ethernet» не означает, что оборудование поддерживает нужный промышленный профиль.

Ошибка 2. Смешать офисную сеть и сеть управления

·       Промышленная сеть ПЛК должна быть отделена от офисной инфраструктуры: VLAN, маршрутизация, firewall, правила доступа, отдельная адресация.

·       Особенно аккуратно нужно работать с real-time сегментами: лишний трафик, камеры, офисные ПК и «временный» ноутбук могут добавить очень постоянных проблем.

Ошибка 3. Экономить на кабеле, экранировании и коммутаторах

·       Для RS-485 важны витая пара, экран, терминаторы, правильное заземление и отсутствие звездных ответвлений без необходимости.

·       Для Industrial Ethernet важны промышленное исполнение коммутаторов, температурный диапазон, питание 24 В DC, диагностика портов, поддержка нужных функций кольца или IRT-домена.

Ошибка 4. Не заложить диагностику в HMI/SCADA

·       Оператору недостаточно надписи «нет связи». Нужны конкретные сообщения: какой узел потерян, какой привод в ошибке, какой модуль I/O недоступен, какой датчик оборван.

·       Хорошая диагностика экономит часы ПНР и дни эксплуатации.

Ошибка 5. Забыть про резерв и развитие

·       Если сегодня в шкафу 12 Ethernet-устройств, не стоит ставить коммутатор на 12 портов «впритык». Через месяц появится шлюз, панель, регистратор или сервисный порт.

·       То же касается адресного пространства, мощности блока питания, места в шкафу и ресурсов ПЛК.

17. Чек-лист для проектирования сети АСУ ТП

1.     Составить таблицу всех устройств: тип, производитель, протокол, роль, адрес, скорость, файлы конфигурации.

2.     Разделить сети: управление, HMI/SCADA, сервисный доступ, офисная сеть, видеонаблюдение — по возможности не смешивать.

3.     Подготовить топологию: линия, звезда, кольцо, резервирование, длины кабелей, шкафы, точки подключения.

4.     Заранее получить GSDML/EDS/ESI/IODD-файлы, карты регистров, таблицы параметров, описания ошибок.

5.     Проверить совместимость версий прошивок ПЛК, модулей, HMI, приводов и инженерного ПО.

6.     Определить цикл обмена, RPI, таймауты, частоту опроса, допустимую потерю пакетов, нагрузку на сеть.

7.     Заложить диагностику в HMI: состояние сети, узлов, модулей, приводов, качество связи, журнал событий.

8.     Продумать кибербезопасность: учетные записи, пароли, VPN, firewall, сертификаты OPC UA, отключение лишних сервисов.

9.     Оформить исполнительную документацию: IP-план, схемы портов, маркировка кабелей, резервные копии проектов, инструкции по замене устройств.

10.  Проверить систему на ПНР не только на «работает», но и на отказ: отключение узла, обрыв линии, перезапуск ПЛК, потеря HMI, восстановление после аварии.

18. Нюансы для закупки и коммерческого предложения

Для снабжения протокол — это не просто строка в спецификации. От него зависят состав оборудования, лицензии, инженерное ПО, коммутаторы, кабель, запасные модули и сроки ПНР. Если в запросе написано «связь по RS-485», этого мало. Нужно уточнить: Modbus RTU или другой протокол, скорость, количество приборов, длина линии, необходимость шлюза, карта регистров, режим управления и состав сигналов.

В коммерческом предложении на шкаф автоматизации желательно фиксировать:

·       протоколы обмена внутри шкафа и с внешними системами;

·       перечень устройств, подключаемых по каждому протоколу;

·       границы ответственности: кто предоставляет карты регистров, IP-адреса, доступ к SCADA, файлы конфигурации;

·       состав работ по программированию, интеграции, настройке сети и ПНР;

·       что входит в поставку: ПЛК, HMI, коммутаторы, шлюзы, кабели, лицензии, документация.

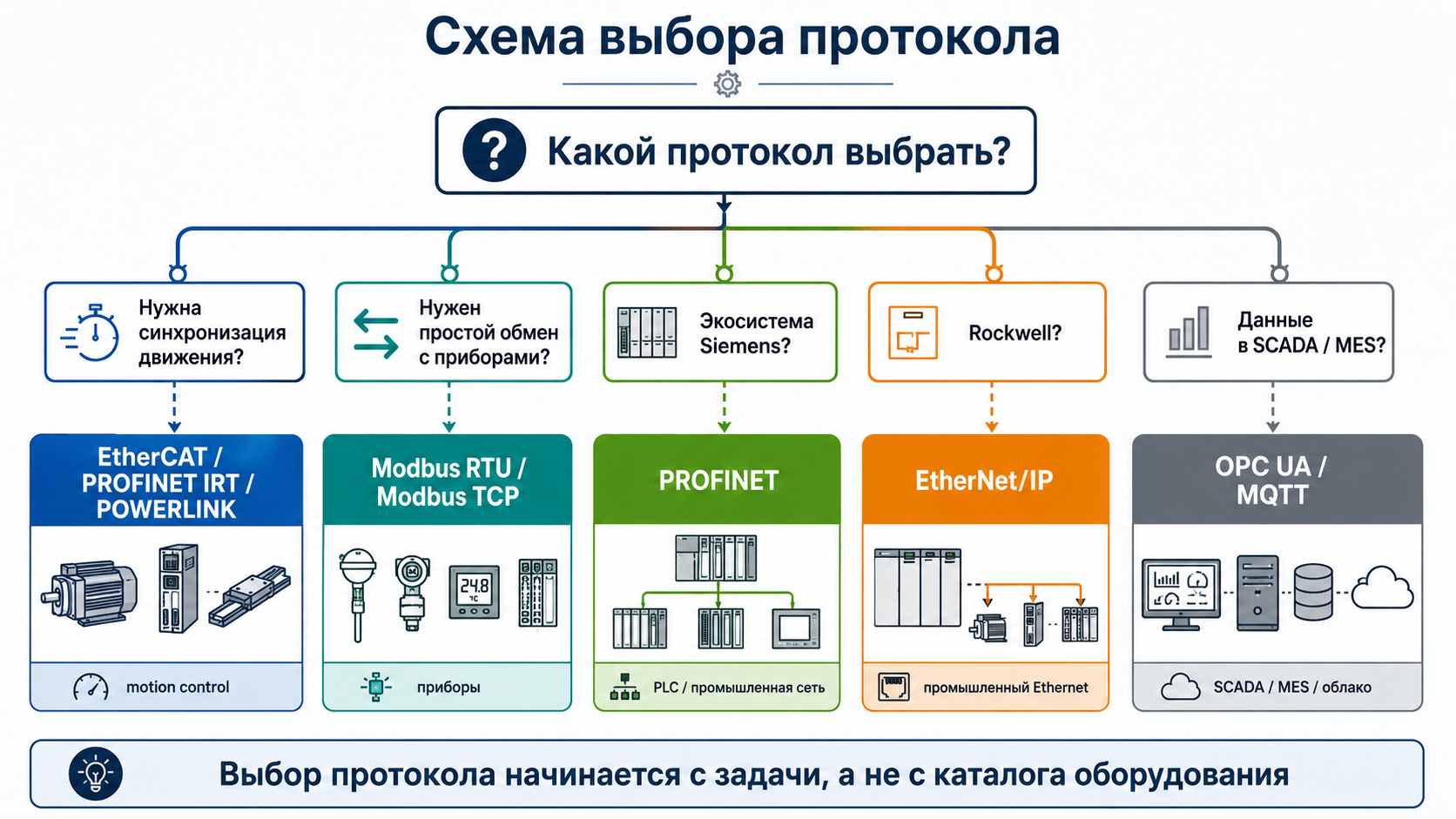

19. Что выбрать: короткий вывод

Универсального лучшего протокола нет. Есть протокол, который лучше подходит под конкретную систему, парк оборудования, требования по скорости, диагностике, бюджету и обслуживанию.

Если упростить до практического правила:

·       для Siemens-ориентированных проектов — чаще всего PROFINET;

·       для Rockwell-ориентированных проектов — EtherNet/IP;

·       для быстрых распределенных I/O и motion control — EtherCAT, PROFINET IRT или POWERLINK по задаче и экосистеме;

·       для счетчиков, частотников и простых приборов — Modbus RTU/TCP;

·       для интеллектуальных датчиков — IO-Link через мастер;

·       для SCADA, MES и аналитики — OPC UA и/или MQTT, но не вместо контура управления.
