Статья предназначена для руководителей служб эксплуатации, главных энергетиков, электромехаников, инженеров, монтажников и специалистов по промышленной автоматизации. Материал охватывает обслуживание ГРЩ, ВРУ, АВР, ЩСУ, шкафов управления, распределительных и моторных сборок напряжением до 1000 В переменного тока.

В отличие от формального подхода «раз в год открыть дверь и пройтись отверткой», современная программа обслуживания строится на оценке рисков, диагностике под нагрузкой, плановых проверках в остановочное окно, регистрации результатов и анализе трендов. Такой подход соответствует логике действующих ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024, Правил технической эксплуатации электроустановок потребителей, инструкций изготовителей и международных практик обслуживания электрооборудования [1-6].

Приведенная периодичность является примером стартовой матрицы. Конкретные интервалы, состав испытаний и критерии браковки определяют по документации изготовителя НКУ и аппаратов, условиям среды, режиму нагрузки, критичности потребителя, результатам предыдущих проверок и требованиям локальных эксплуатационных документов.

1. Почему НКУ нельзя обслуживать только «по аварии»

Реактивное обслуживание выглядит дешевым ровно до первого серьезного отказа. После него предприятие оплачивает не только автомат, контактор или участок шины, но и аварийный выезд, срочную логистику, внеплановый останов, переработку производственного графика, поиск временной схемы питания и возможные вторичные повреждения.

Особенность НКУ в том, что развивающийся дефект часто не отключает установку сразу. Ослабленное болтовое соединение еще проводит ток, но уже греется. Забитый фильтр еще пропускает воздух, но температура внутри шкафа растет. Контактор еще включается, но его дугогасительные элементы и контакты уже изношены. АВР годами стоит в одном положении и обнаруживает механическую проблему именно тогда, когда основной ввод пропадает.

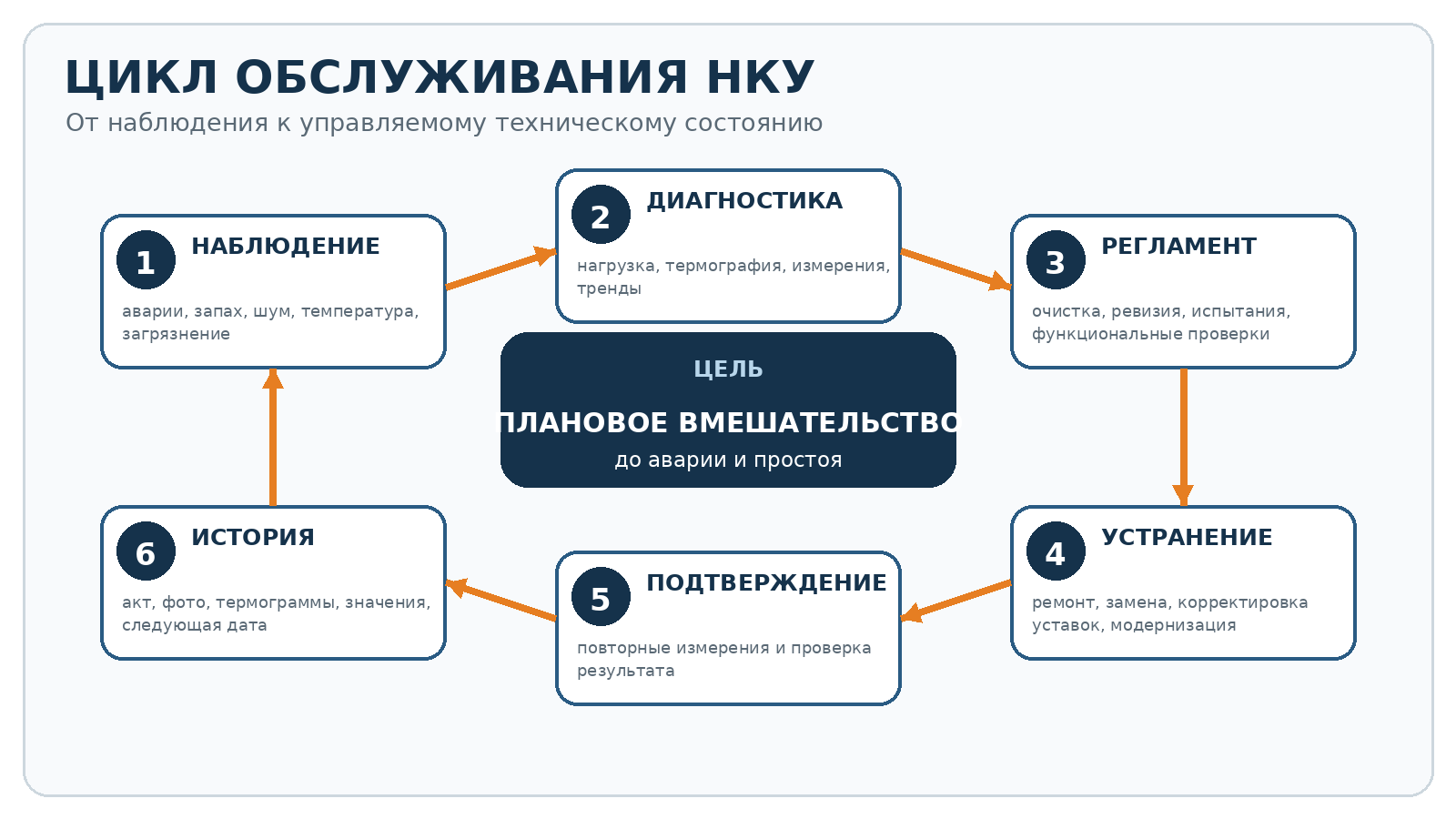

Поэтому нормальное обслуживание отвечает не на вопрос «что сломалось?», а на три других вопроса: что изменилось по сравнению с нормальным состоянием, насколько быстро развивается отклонение и когда безопаснее вмешаться. Именно переход от разовых осмотров к управлению техническим состоянием превращает обслуживание из затратной повинности в инструмент надежности.

Что предприятие получает от системного обслуживания

• Снижение риска аварийного простоя. Потенциальный дефект выявляют на стадии, когда его можно устранить в плановое окно.
• Продление ресурса аппаратов и проводников. Нормальный тепловой режим и исправные соединения замедляют старение изоляции и контактных систем.
• Предсказуемость затрат. Плановая закупка запасных частей дешевле аварийной доставки и временных решений.
• Безопасность персонала. Исправные блокировки, ограждения, PE-цепи и коммутационные аппараты снижают вероятность опасного события.
• Актуальную техническую картину. Эксплуатация понимает фактические нагрузки, проблемные узлы, остаточный ресурс и последствия внесенных изменений.

2. Что изменилось в нормативной и инженерной логике обслуживания

С 1 апреля 2026 года в России действуют ГОСТ IEC 61439-1-2024 и ГОСТ IEC 61439-2-2024, заменившие предыдущие редакции. Серия стандартов рассматривает НКУ как проверенное комплектное устройство с заданными условиями эксплуатации, техническими характеристиками, конструктивными требованиями и документацией изготовителя [1, 2]. Для эксплуатации особенно важно, что рекомендации по обращению, установке, работе и техническому обслуживанию должны быть привязаны к конкретной конструкции, аппаратам, форме внутреннего разделения и источникам питания.

Правила технической эксплуатации электроустановок потребителей электрической энергии, утвержденные приказом Минэнерго России № 811, устанавливают требования к организации технической эксплуатации. Правила по охране труда при эксплуатации электроустановок, утвержденные приказом Минтруда России № 903н, задают рамки безопасного выполнения работ [3, 4]. Эти документы не заменяют инструкцию конкретного изготовителя, а формируют обязательную организационную основу.

Международная практика также уходит от одинакового интервала «для всего раз в год». NFPA 70B в редакции 2026 года рассматривает программу обслуживания как систему, связанную с состоянием оборудования и риском. Руководства ABB, Schneider Electric, Rittal, Fluke и других производителей дополнительно показывают, что частота вмешательств зависит от среды, нагрузки, числа коммутаций, возраста, доступности резервирования и критичности процесса [5-10].

3. Как построить программу технического обслуживания НКУ

Программа обслуживания начинается не с календаря, а с инвентаризации. Нужно понимать, какие щиты есть на объекте, что они питают, какой ущерб вызовет их отказ, какие источники резервирования доступны и в каких условиях работает каждая сборка.

Удобно присвоить каждому НКУ критичность. Например: категория А — отказ останавливает технологию или создает угрозу безопасности; категория B — отказ ограничивает производство, но есть резерв или допустимое окно; категория C — локальный щит с ограниченными последствиями. Один и тот же аппарат в этих категориях может иметь разную периодичность диагностики и разный запас комплектующих.

Следующий шаг — сформировать «паспорт обслуживания»: состав НКУ, однолинейная схема, перечень аппаратов, номиналы и уставки, источники питания, форма секционирования, точки термоконтроля, перечень сигналов, рекомендуемые запасные части, перечень операций и критерии результата.

Минимальный алгоритм внедрения

1. Составить реестр НКУ и определить владельца каждого объекта обслуживания.
2. Оценить критичность и условия среды: пыль, влажность, температура, коррозия, вибрация, режим 24/7, частота коммутаций.
3. Собрать документацию изготовителя НКУ и встроенной аппаратуры.
4. Зафиксировать исходное состояние: фото, нагрузки, температуры, тревоги, состояние охлаждения, список дефектов.
5. Разделить операции на наблюдение без вывода, диагностику под нагрузкой и работы в остановочное окно.
6. Назначить интервалы и условия досрочной проверки.
7. Определить критерии «норма / наблюдение / ремонт / немедленный вывод».
8. Вести историю результатов и ежегодно корректировать программу по фактическим данным.

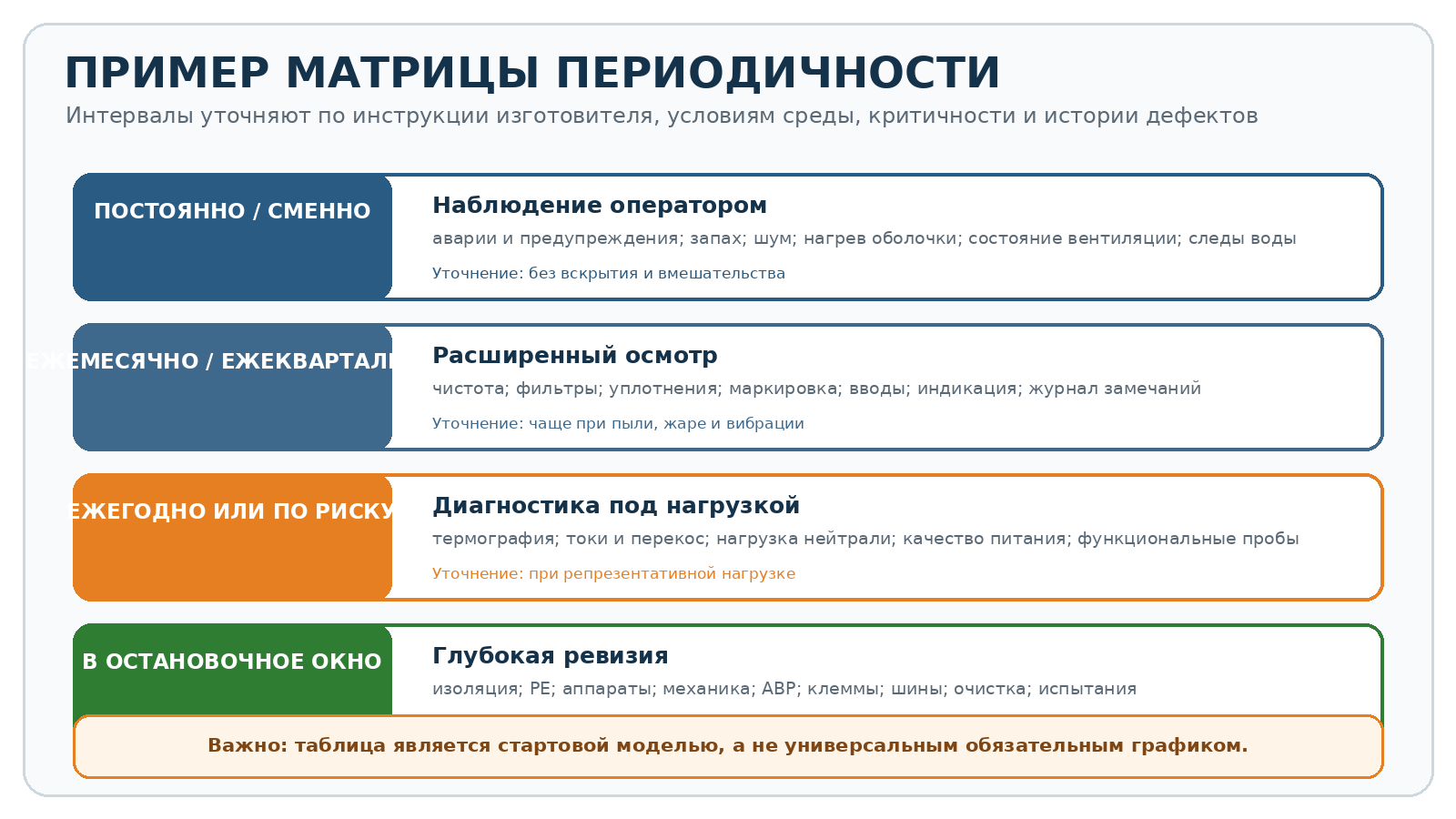

4. Уровни и примерная периодичность проверок

Ниже приведен пример, от которого удобно оттолкнуться при разработке локального регламента. Это не универсальная обязательная периодичность: для горячего пыльного цеха интервалы будут короче, чем для чистого электрощитового помещения с устойчивой нагрузкой.

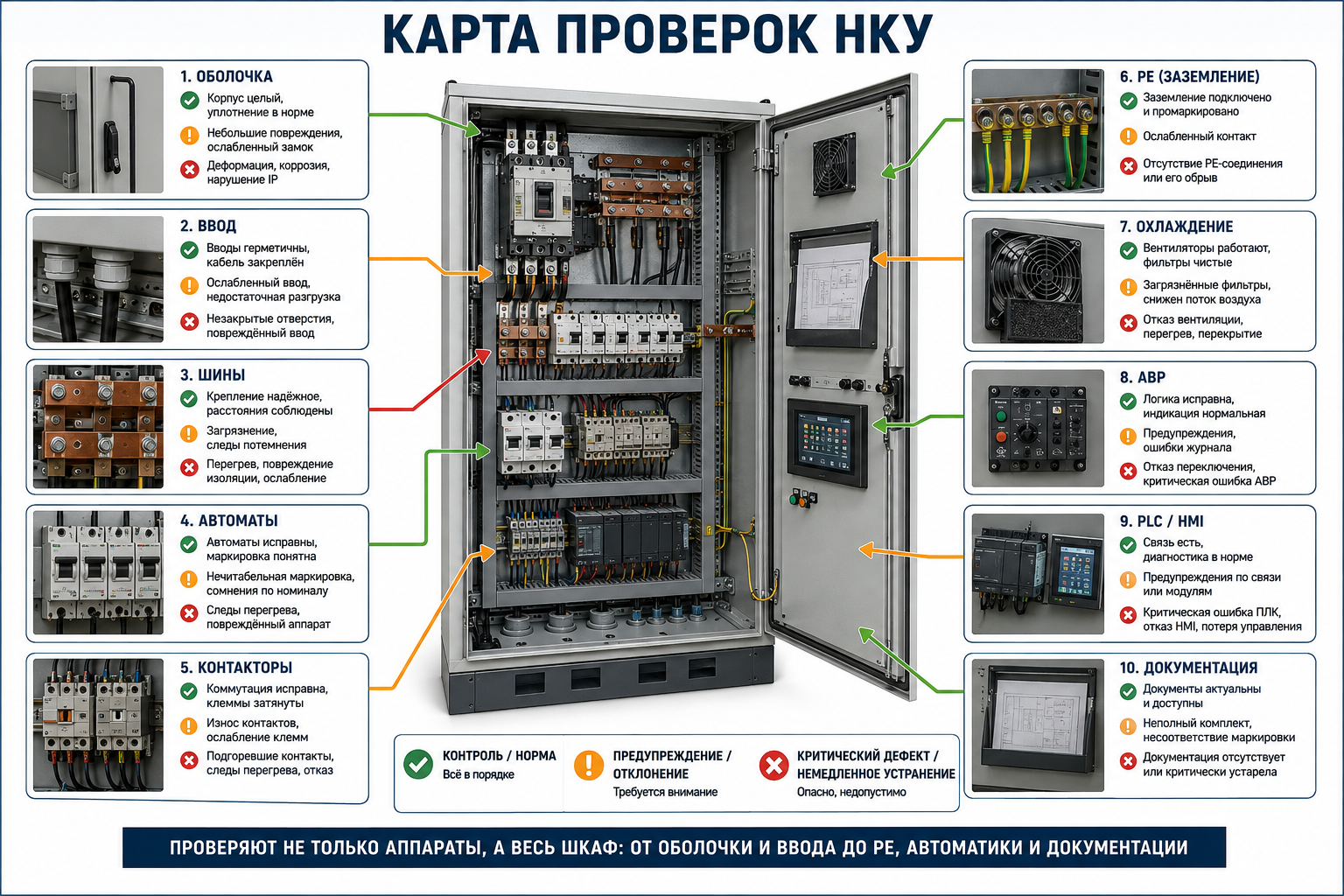

5. Подробный регламент: что именно проверять

5.1. Документация и идентификация

• Однолинейная и принципиальные схемы соответствуют фактическому монтажу.
• Маркировка аппаратов, кабелей, клемм, секций и шин читаема и совпадает со схемой.
• Есть перечень уставок защит, параметры АВР, настройки ПЧ, реле, контроллеров и измерительных приборов.
• Зафиксированы все изменения: замены аппаратов, переносы нагрузок, новые отходящие линии, перемычки, временные решения.
• Доступны паспорта, инструкции, протоколы приемо-сдаточных испытаний и предыдущие акты обслуживания.

5.2. Оболочка, помещение и доступ

• Двери, замки, петли, панели и съемные элементы не деформированы.
• Уплотнения целы; кабельные вводы закрыты и соответствуют фактической среде.
• Нет следов воды, конденсата, коррозии, насекомых, металлической пыли и посторонних предметов.
• Перед шкафом сохранен безопасный проход; двери открываются полностью; доступ не загроможден.
• Вентиляционные отверстия не перекрыты; рядом нет источника горячего воздуха или технологической пыли.
• Предупреждающие надписи и обозначение нескольких источников питания нанесены там, где это требуется.

5.3. Загрязнение и очистка

Пыль ухудшает охлаждение, создает поверхностные токи утечки, удерживает влагу и маскирует ранние следы нагрева. Особенно опасна проводящая пыль: металлическая, угольная, цементная с примесями и загрязнение масляным аэрозолем.

Очистку выполняют только по безопасной технологии, подходящей для конкретной аппаратуры. Нельзя превращать обслуживание в продувку всей пыли внутрь соседних аппаратов. Для электроники, ПЛК, частотных преобразователей и измерительных модулей учитывают требования изготовителя к пылесосу, сжатому воздуху, антистатике и допустимым чистящим средствам.

5.4. Вентиляция, подогрев и климат

• Фильтры чистые, правильно установлены и не разрушены.
• Вентиляторы запускаются, вращаются без постороннего шума и обеспечивают поток в правильном направлении.
• Термостаты, гигростаты, нагреватели и кондиционеры работают по заданным порогам.
• Воздушные каналы внутри шкафа не перекрыты кабелями, документацией или запасными деталями.
• Температура и влажность регистрируются хотя бы выборочно, а для критичных шкафов — постоянно.
• Сигнал отказа вентилятора, превышения температуры или засорения фильтра доходит до HMI/SCADA либо диспетчеризации.

5.5. Шины, проводники и контактные зоны

• Нет изменения цвета шин, изоляции и наконечников, следов подгорания, оплавления или коронного налета.
• Кабели не натянуты, не давят на выводы аппаратов и имеют достаточный радиус изгиба.
• Наконечники соответствуют материалу, сечению и классу жилы; нет выдавленных проволок и следов неверной опрессовки.
• Соединения меди и алюминия выполнены совместимыми решениями, без прямого проблемного контакта материалов.
• Гибкие связи не имеют обрыва проволок, перегиба, потемнения или следов локального нагрева.
• Шинные опоры, изоляторы и крепления не имеют трещин, ослабления и загрязнения.

5.6. PE-цепь и уравнивание потенциалов

• Главная PE-шина, соединения дверей, съемных панелей, монтажных плат и кабельных экранов сохранены.
• Гибкие заземляющие перемычки не повреждены и не заменены случайным проводом без наконечников.
• Контактные поверхности защищены от краски, коррозии и загрязнения в соответствии с конструкцией.
• При регламенте выполняют проверку непрерывности защитной цепи по принятой методике и сравнивают результаты с предыдущими измерениями.
• После замены дверей, вентиляторов, приводов или панелей PE-соединение восстанавливают и проверяют.

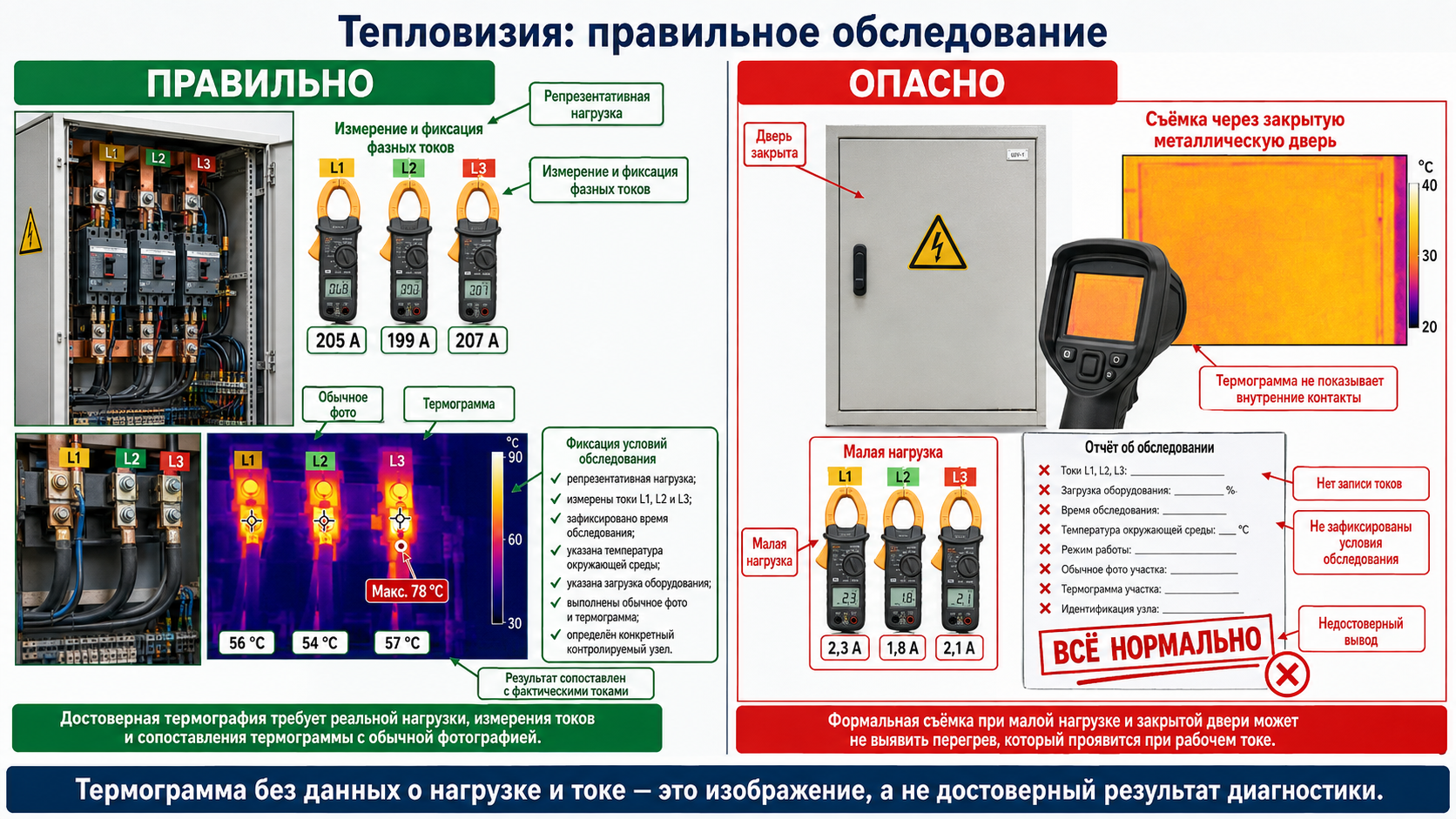

6. Тепловизионная диагностика: как получить полезный результат

Тепловизор — не магический прибор, который одним кадром подтверждает исправность щита. Он показывает распределение поверхностной температуры в конкретный момент и при конкретной нагрузке. Поэтому полезность термографии зависит от правильных условий съемки, измерения токов и сравнения однотипных фаз и узлов.

Fluke рекомендует выполнять электрические обследования при репрезентативной нагрузке; в качестве практического ориентира указывается не менее 40% нагрузки, а лучше — режим, близкий к наиболее тяжелому рабочему [8]. При малом токе дефектное соединение может выглядеть почти нормально. При этом температура плохого контакта растет нелинейно, поэтому сравнивать две съемки без учета нагрузки нельзя.

Тепловизор не видит через металлическую дверь или сплошную крышку. Температура наружной поверхности может лишь указать на проблему внутри, но не локализовать ее. Безопасный доступ к зоне обзора должен быть предусмотрен проектом и процедурой: смотровые окна, стационарные датчики или контролируемое открытие квалифицированным персоналом.

Что фиксировать при термографии

• Дата, время, температура окружающей среды и режим работы.
• Токи фаз, ток нейтрали, коэффициент загрузки и наличие гармоник, если они значимы.
• Общий и крупный план узла, обычное фото и термограмма с одинаковой маркировкой.
• Коэффициент излучения, отраженная температура, расстояние и другие параметры съемки.
• Абсолютная температура и превышение относительно аналогичной фазы или соседнего узла.
• Класс приоритета: наблюдение, ремонт в плановое окно, срочное снижение нагрузки, немедленный вывод.
• Повторная съемка после устранения дефекта при сопоставимой нагрузке.

Типовые тепловые картины

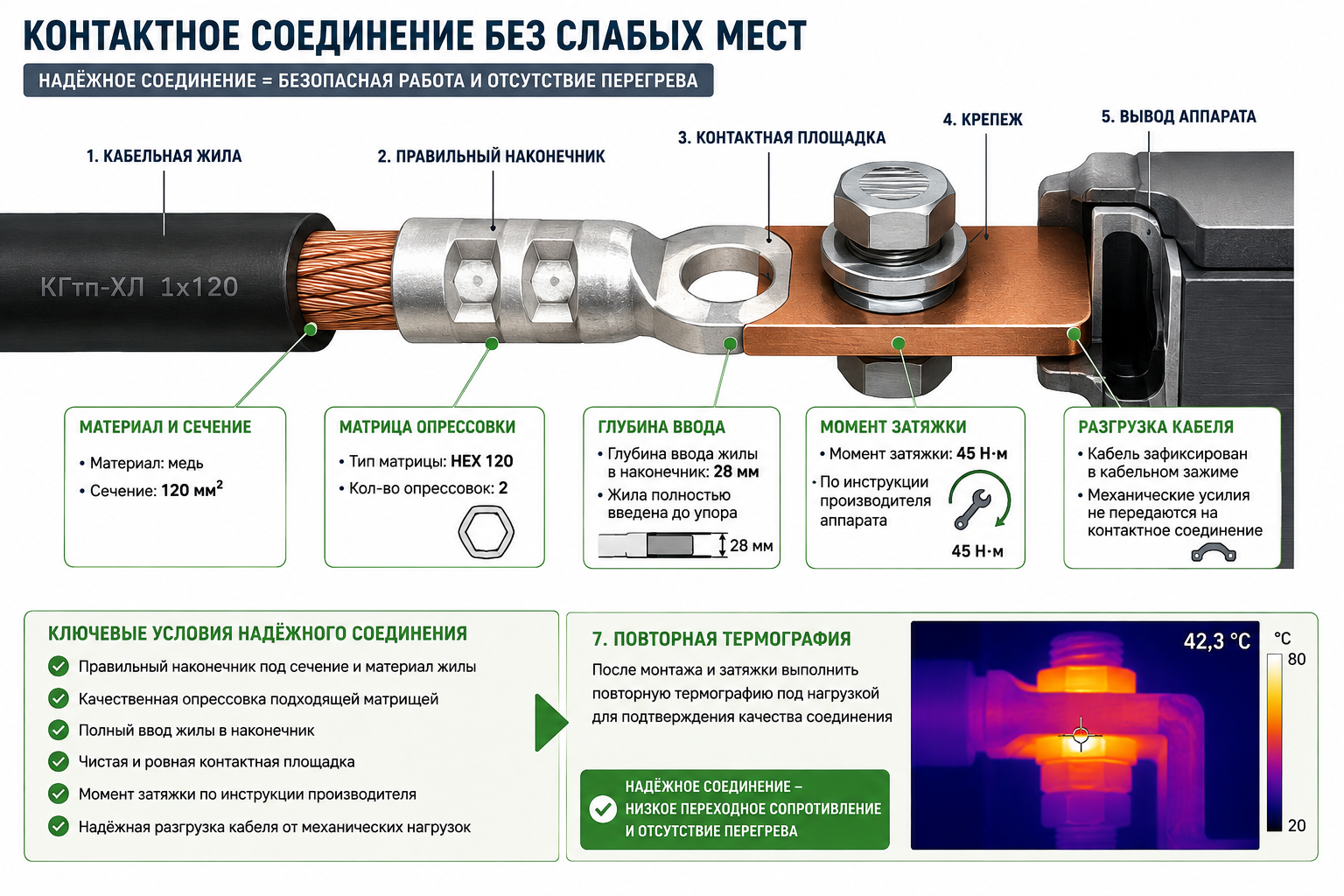

7. Контактные соединения: почему «подтянуть все» — плохой регламент

Ослабленные соединения действительно относятся к частым причинам локального нагрева. Но универсальная «подтяжка всего щита» без диагностики и без документации изготовителя может создать новый дефект. Соединение можно перетянуть, повредить резьбу, деформировать вывод аппарата, разрушить пружинный элемент или нарушить контактную поверхность.

Правильный подход начинается с приоритизации: термография, визуальные признаки, история нагрузок, критичные вводы и шинные стыки, аппараты с высоким током, линии двигателей, узлы после монтажа или ремонта. Затем применяют процедуру изготовителя, калиброванный инструмент и заданный момент, если эта операция предусмотрена конструкцией.

Особое внимание требуется после первого периода эксплуатации нового или модернизированного НКУ, после транспортировки, короткого замыкания, сильной вибрации и существенного изменения нагрузки. Но даже в этих случаях решение принимают по конкретному типу соединения, а не по принципу «на всякий случай сильнее».

После устранения контактного дефекта

1. Устранить первопричину: заменить крепеж, наконечник, аппарат, участок проводника или контактную поверхность.
2. Восстановить маркировку, ограждения и PE-соединения.
3. Проверить механическую прочность и отсутствие натяжения кабеля.
4. Выполнить контрольные измерения по принятой методике.
5. Провести повторную термографию при сопоставимой нагрузке.
6. Зафиксировать результат и дату следующего контроля.

8. Измерения и функциональные испытания

8.1. Сопротивление изоляции

Измерение сопротивления изоляции полезно для оценки загрязнения, увлажнения, старения и повреждения изоляции, но его нельзя выполнять «по всему щиту как есть». Перед испытанием анализируют схему и отключают либо защищают чувствительную электронику: ПЛК, HMI, блоки питания, счетчики, УЗИП, частотные преобразователи, электронные расцепители, коммуникационные модули и другие устройства, для которых испытательное напряжение недопустимо.

Напряжение испытания, конфигурацию цепей и критерии результата берут из нормативной и заводской документации. Самое полезное — не единичное число, а сопоставимый тренд при одинаковых условиях. Megger отдельно подчеркивает ценность регулярных измерений и сравнения результатов во времени для раннего выявления ухудшения состояния [10].

8.2. Непрерывность защитной цепи

Проверяют PE-шину, присоединение корпуса, дверей, монтажных панелей, съемных элементов и внешних защитных проводников. После любой механической доработки этот пункт обязателен: красивый новый вентилятор на двери не должен превратить дверь в незаземленную металлическую деталь.

8.3. Автоматические выключатели и расцепители

• Механическая работоспособность, зарядка пружины, включение и отключение.
• Состояние главных и дугогасительных контактов — если осмотр предусмотрен конструкцией.
• Работа вспомогательных контактов, мотор-привода, катушек включения и отключения.
• Проверка настроек электронного расцепителя и соответствия карте уставок.
• Самодиагностика, вторичная или первичная проверка — в зависимости от аппарата, критичности и инструкции изготовителя.
• Работа межблокировок, выкатного механизма и положений «соединено / испытание / отключено».

8.4. Контакторы, пускатели и моторные цепи

• Износ и подгорание контактов, состояние дугогасительных камер.
• Напряжение на катушке, перегрев, гудение, четкость включения.
• Работа теплового или электронного реле перегрузки.
• Механические и электрические блокировки реверса.
• Количество коммутаций и соответствие фактического режима категории применения аппарата.
• Состояние клемм двигателя и кабеля — дефект может находиться не в шкафу.

8.5. Измерение нагрузки и качества электроэнергии

• Фазные токи, ток нейтрали, максимальный спрос и длительность перегрузки.
• Перекос фаз и распределение однофазных потребителей.
• Напряжение, провалы, перенапряжения и частота — когда есть жалобы или чувствительная автоматика.
• Гармоники и коэффициент мощности для нелинейной нагрузки, ПЧ, ИБП и большого количества импульсных блоков питания.
• Соответствие фактической нагрузки проектным расчетам и номиналам шин, аппаратов и кабелей.
• Резерв по мощности после добавления новых потребителей.

9. Специальные узлы: АВР, ПЧ, ПЛК, цепи 24 В DC и охлаждение

9.1. АВР и несколько источников питания

АВР нельзя считать исправным только потому, что на панели горит «готов». Проверка должна воспроизводить реальные переходы: исчезновение основного ввода, выдержки времени, запуск резервного источника, переключение, возврат питания, обратный переход и блокировку параллельного включения, если оно не предусмотрено.

Отдельно проверяют ручной режим, местное и дистанционное управление, электрические и механические блокировки, цепи контроля напряжения, положение аппаратов, запуск генератора, питание цепей управления и корректность сообщений на HMI/SCADA. Для критичных объектов испытание планируют так, чтобы возможный отказ сценария не стал новой аварией.

9.2. Частотные преобразователи и устройства плавного пуска

• Журнал аварий, перегрузок, перегрева и провалов питания.
• Состояние вентиляторов, фильтров, радиаторов и конденсаторов по регламенту изготовителя.
• Затяжка силовых клемм только по инструкции и при снятом напряжении после выдержки времени разряда.
• Экранирование и PE-соединения моторного кабеля, отсутствие случайных длинных «хвостов» экрана.
• Фактический ток двигателя, частота, момент, режим торможения и число пусков.
• Параметры защиты двигателя и резервная копия настроек.

9.3. ПЛК, HMI, сеть и питание 24 В DC

• Напряжение и пульсации источников 24 В DC, резервирование и состояние модулей.
• Аккумуляторы ИБП, срок службы и результаты самотеста.
• Диагностика модулей I/O, обрывы аналоговых цепей, ошибки сети и потери связи.
• Актуальная резервная копия PLC/HMI-проекта, версии программ и прошивок.
• Работа аварий и предупреждений: не только появление, но и правильное описание причины.
• Синхронизация времени для корректного архива событий.

9.4. Нагреватели, вентиляторы и кондиционеры

Для шкафа автоматики отказ вентилятора может быть не менее критичен, чем отказ контактора. Проверяют не только вращение, но и реальный расход воздуха, направление потока, чистоту теплообменника, пороги термостата, сигнализацию и свободное пространство вокруг климатического оборудования. В шкафах с ПЧ и плотной электроникой полезно анализировать тренд температуры, а не довольствоваться разовым показанием.

10. Документация, акт и история технического состояния

Без истории даже хорошая диагностика быстро превращается в набор фотографий на телефонах разных сотрудников. Для каждого НКУ нужен единый журнал или цифровая карточка, где результаты можно сравнивать по датам.

Акт обслуживания должен отвечать на четыре вопроса: что проверили, в каких условиях, что обнаружили и что сделали. Формулировка «проверено, замечаний нет» недостаточна для критичного щита, если не указаны нагрузка, температура, перечень аппаратов и выполненные испытания.

Что включить в акт

• Обозначение НКУ, место установки, дата, состав бригады и основание работ.
• Состояние питания и режим нагрузки во время проверки.
• Перечень операций с отметкой «выполнено / не применимо / не выполнено» и причиной.
• Результаты измерений с единицами, прибором и датой поверки или калибровки.
• Фотографии и термограммы с привязкой к конкретному аппарату или соединению.
• Выявленные дефекты, приоритет, временные меры и срок устранения.
• Перечень замененных деталей и фактические настройки после работ.
• Результат повторной проверки и дата следующего контроля.
• Изменения в схемах, маркировке, ПО, уставках и перечне запасных частей.

11. Типичные ошибки эксплуатации

12. Когда ремонтировать, а когда модернизировать

Продление срока службы не означает бесконечное сохранение любого аппарата. Иногда локальный ремонт оправдан, а иногда он только откладывает модернизацию. Решение принимают по совокупности факторов: доступность запасных частей, повторяемость дефекта, соответствие отключающей способности фактическому току короткого замыкания, состояние шин и изоляции, наличие резервирования, возможность безопасного обслуживания, соответствие новым нагрузкам и поддержка программного обеспечения.

Модернизация становится рациональной, когда оборудование снято с производства и нет надежных запасных частей; уставки защит не соответствуют изменившейся сети; тепловой режим не исправляется обслуживанием; оболочка и компоновка не обеспечивают безопасный доступ; автоматика не диагностирует причины отказов; каждый ремонт требует временной нестандартной переделки; цена вероятного простоя выше стоимости планового обновления.

Варианты модернизации без полной замены НКУ

• Ретрофит вводных и секционных автоматов с сохранением проверенной шинной системы — после инженерной проверки.
• Замена контакторов и моторных защит на современные аппараты с диагностикой.
• Установка датчиков температуры на критичных соединениях и шинных стыках.
• Добавление мониторинга тока, качества электроэнергии и состояния охлаждения.
• Модернизация АВР, контроллера и HMI с понятными аварийными сообщениями.
• Разделение цепей, установка внутренних ограждений и улучшение доступа.
• Переработка вентиляции или переход к закрытому контуру охлаждения для загрязненной среды.
• Актуализация документации, маркировки и резервной копии программ.

13. Как конструкция НКУ влияет на обслуживание

Срок службы щита определяется не только качеством комплектующих, но и тем, насколько конструкция допускает безопасный осмотр, локализацию дефекта и замену узла. Если для доступа к одной клемме приходится снимать общую панель рядом с открытыми шинами, обслуживание неизбежно становится реже и опаснее.

Форма внутреннего разделения, выдвижное исполнение функциональных блоков, отдельные кабельные отсеки, понятная маркировка, резерв клемм, доступ к фильтрам снаружи, термографические окна и секционирование повышают ремонтопригодность. ГОСТ IEC 61439-2-2024 отдельно использует понятие прохода для технического обслуживания и предусматривает согласование конструкции и расположения таких проходов между изготовителем и потребителем [2].

Для промышленных ГРЩ, АВР и ЩСУ инженерная проработка обслуживания должна начинаться на стадии технического задания. Вопрос «как заменить аппарат через десять лет?» иногда полезнее вопроса «как плотнее разместить аппараты сегодня?».

14. Практический чек-лист обслуживания НКУ

Практический пример: как дефект переводят из аварийного в плановый

На ежегодной термографии вводного НКУ обнаружено превышение температуры одной кабельной клеммы на 24 °C относительно соседних фаз. Ток по фазам отличался менее чем на 5%, поэтому перегрузка и перекос не объясняли локальный нагрев.

В остановочное окно выявили следы ползучести алюминиевой жилы и недостаточную механическую разгрузку кабеля. Простая подтяжка дала бы временный эффект. Был заменен наконечник, скорректировано крепление кабеля, контакт выполнен по инструкции изготовителя, восстановлены ограждения и маркировка.

Повторная съемка при сопоставимом токе показала нормальную разницу температур. В журнал внесли исходную термограмму, выполненные работы и сокращенный интервал следующей проверки. Дефект, который мог закончиться повреждением вывода автомата и простоем, был устранен планово.

Вывод

Срок службы НКУ продлевается не периодической «подтяжкой» и не хорошими намерениями, а управляемой программой обслуживания. В ее основе — регулярное наблюдение, диагностика под репрезентативной нагрузкой, безопасная глубокая ревизия, функциональные испытания, устранение первопричины и обязательное подтверждение результата.

Лучший регламент не одинаков для всех щитов. Он учитывает конструкцию НКУ, документацию изготовителя, условия среды, критичность, фактическую нагрузку и историю дефектов. Чем выше цена простоя и тяжелее условия, тем больше роль термографии, мониторинга, анализа трендов и заранее подготовленных запасных частей.

Для новых НКУ ремонтопригодность нужно закладывать еще на стадии проекта: секционирование, доступ, маркировка, диагностические сигналы, точки измерения, климат и комплект документации. Для действующих щитов разумно начать с обследования, создать базовую карту состояния и на ее основе сформировать адресный график работ.

Нормативная и техническая база

• ГОСТ IEC 61439-1-2024. Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования. Действует с 01.04.2026.
• ГОСТ IEC 61439-2-2024. Устройства комплектные низковольтные распределения и управления. Часть 2. Силовые комплектные устройства распределения и управления.
• Приказ Минэнерго России от 12.08.2022 № 811. Правила технической эксплуатации электроустановок потребителей электрической энергии.
• Приказ Минтруда России от 15.12.2020 № 903н. Правила по охране труда при эксплуатации электроустановок.
• IEC 61439-1:2020. Low-voltage switchgear and controlgear assemblies — Part 1: General rules.
• IEC 61439-2:2020. Low-voltage switchgear and controlgear assemblies — Part 2: Power switchgear and controlgear assemblies.
• NFPA 70B, Standard for Electrical Equipment Maintenance, 2026 Edition.
• Fluke. Using Thermal Imaging Cameras for Electrical Inspections.
• Rittal. Selecting and Operating Energy-Efficient Climate Products for Industrial Enclosures.
• Megger. Electrical Insulation Testing Solutions.
• ABB. MNS Low Voltage Switchgear Service Manual.
• Schneider Electric. BlokSeT Low Voltage Switchboard Maintenance Guide.
• Schneider Electric. MasterPact NT/NW Maintenance Guide.
