НКУ 0,4 кВ частовоспринимают слишком просто: «шкаф с автоматами», «распределительный щит», «что-то для ввода электричества». Формально в этих словах есть доля правды. Но на практике низковольтное комплектное устройство - это уже инженерная система: она принимает питание, распределяет нагрузку, защищает кабельные линии и оборудование, помогает вести учет, управлять механизмами и безопасно обслуживать электроустановку.

Этот материал нужен тем, кто хочет быстро разобраться, что именно скрывается за аббревиатурой НКУ, почему такие шкафы нельзя выбирать только по цене корпуса и номиналу автомата, а также какие данные нужны для грамотного заказа. Статья будет полезна электрикам, инженерам, снабженцам, руководителям предприятий и всем, кто сталкивается с ВРУ, ГРЩ, ЩР, ЩСУ или шкафами управления на объекте.

Что такое НКУ 0,4 кВ простыми словами

НКУ - это низковольтное комплектное устройство. Если говорить без канцелярита, это заводским или производственным способом собранный электротехнический шкаф, щит, панель, сборка или пульт, предназначенный для распределения, защиты, управления и учета электроэнергии в сетях низкого напряжения.

Обозначение 0,4 кВ обычно относится к трехфазным сетям 380/400 В переменного тока. Именно с таким напряжением работает большая часть промышленного и коммерческого электрооборудования: электродвигатели, насосы, вентиляторы, компрессоры, освещение, технологические линии, вентиляция, тепловые пункты, склады, административные здания и производственные участки.

В отличие от случайно собранного «ящика с аппаратами», НКУ должно быть спроектировано под конкретную задачу: расчетный ток, схему питания, категорию надежности, условия эксплуатации, кабельные вводы, токи короткого замыкания, селективность защит, требования к учету, АСУ ТП и обслуживанию.

Почему 0,4 кВ - это низкое напряжение, но не низкая ответственность

Для неспециалиста «низковольтное» иногда звучит успокаивающе. Мол, не 6 кВ и не 10 кВ - значит, ничего особенно серьезного. Инженер в этот момент обычно молча смотрит на вводной автомат на 1600 А, медные шины, кабельные линии и понимает: ответственность здесь вполне взрослая.

В сетях 0,4 кВ токи могут быть очень большими. Ошибка в выборе автомата, шин, наконечников, сечения проводников или компоновки шкафа может привести к перегреву, ложным отключениям, повреждению оборудования, пожару или простою производства. А простой линии, насосной станции или вентиляции иногда обходится дороже самого шкафа.

Поэтому НКУ 0,4 кВ - это не только «железо». Это расчет, схема, проверенные комплектующие, культура сборки, маркировка, документация и приемо-сдаточные испытания.

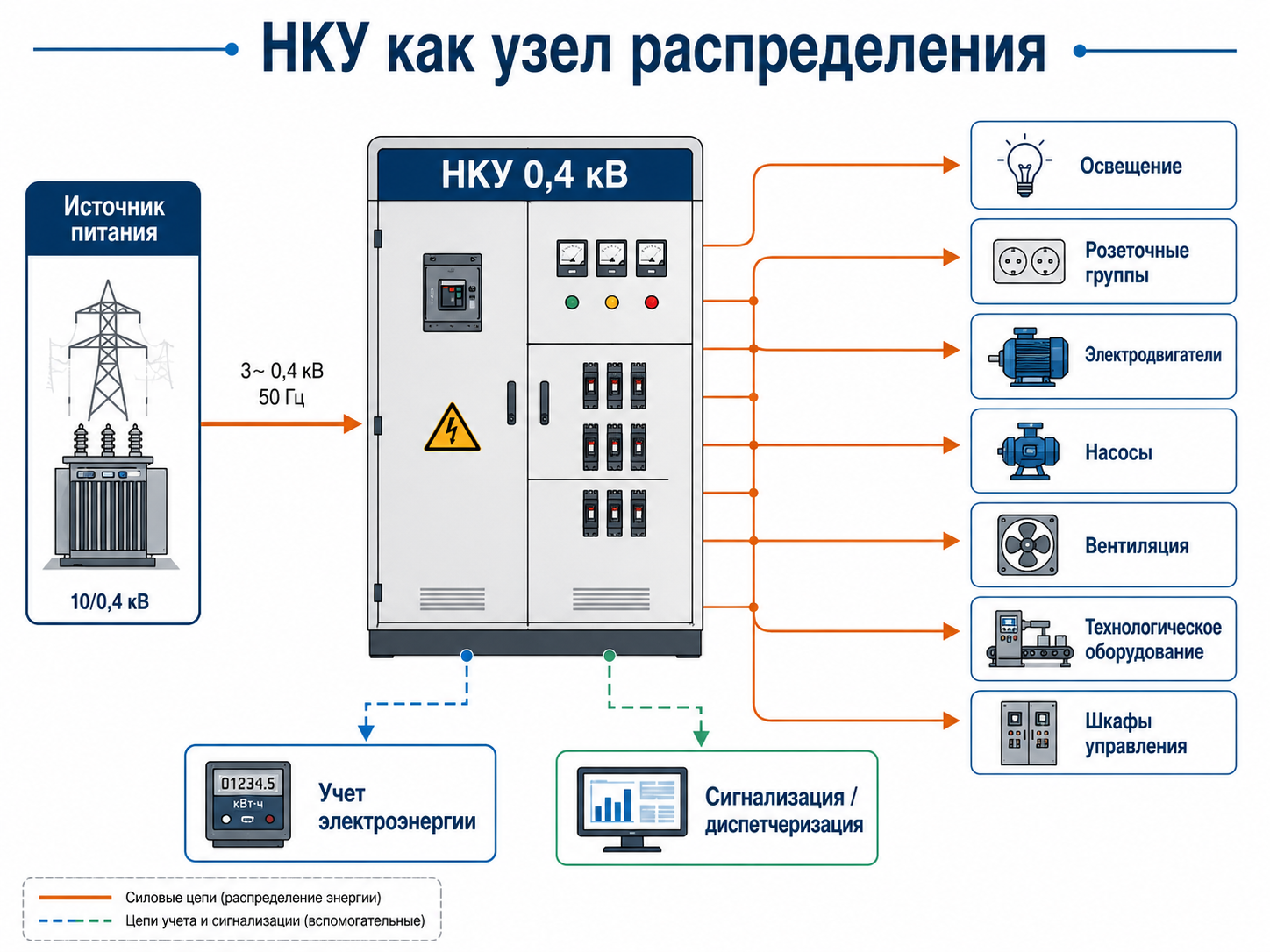

Основные функции НКУ

В зависимости от назначения НКУ может выполнять одну функцию или сразу несколько. На объекте редко бывает «просто щит». Обычно в нем одновременно живут распределение, защита, учет, автоматика и удобство обслуживания.

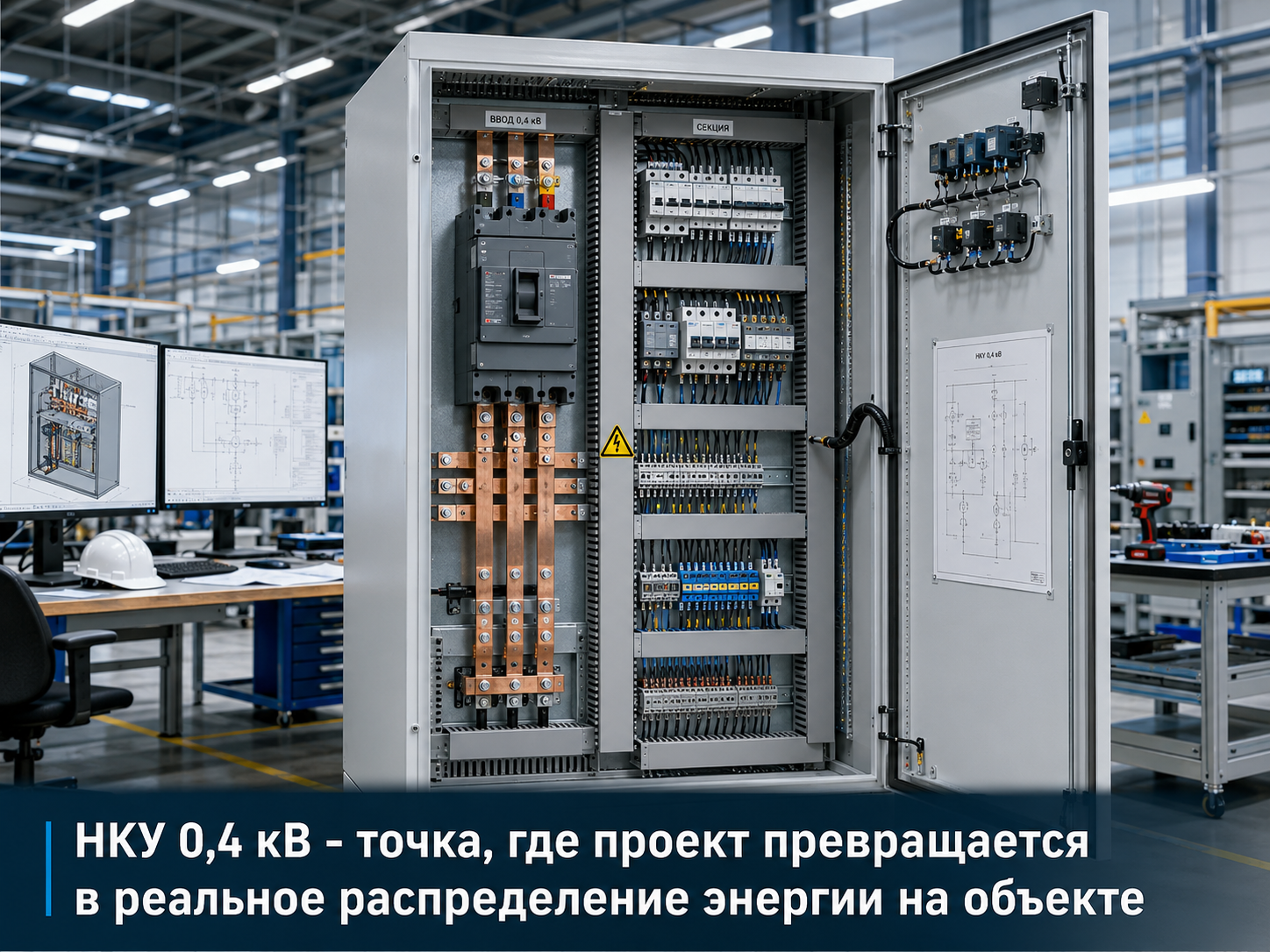

Из чего состоит НКУ 0,4 кВ

Состав НКУ зависит от задачи. Щит учета для небольшого объекта и главный распределительный щит производственного цеха - родственники, но далеко не близнецы. Ниже - основные элементы, которые чаще всего встречаются в низковольтных комплектных устройствах.

1. Корпус, оболочка и конструктив

Корпус задает физическую основу НКУ: габариты, степень защиты, способ установки, удобство ввода кабелей, возможность обслуживания и запас для будущей модернизации. Это может быть настенный металлический шкаф, напольная секция, распределительная панель, пульт, сборка на монтажной панели или модульная система из нескольких секций.

При выборе корпуса учитывают условия эксплуатации: помещение или улица, пыль, влажность, температура, наличие агрессивной среды, требования к IP, вентиляции, обогреву, замкам, кабельным вводам и доступу для персонала. Хороший корпус - не украшение, а часть надежности. Плохой корпус превращает даже дорогую автоматику в музейный экспонат под пылью и конденсатом.

2. Вводной аппарат

Вводной аппарат принимает питание и позволяет отключить НКУ полностью или отдельную секцию. Это может быть автоматический выключатель, выключатель нагрузки, рубильник, воздушный автоматический выключатель, литой автомат или вводной разъединитель. Для ответственных объектов вводной аппарат выбирают с учетом номинального тока, отключающей способности, селективности, наличия расцепителей, дистанционного управления и сигнализации состояния.

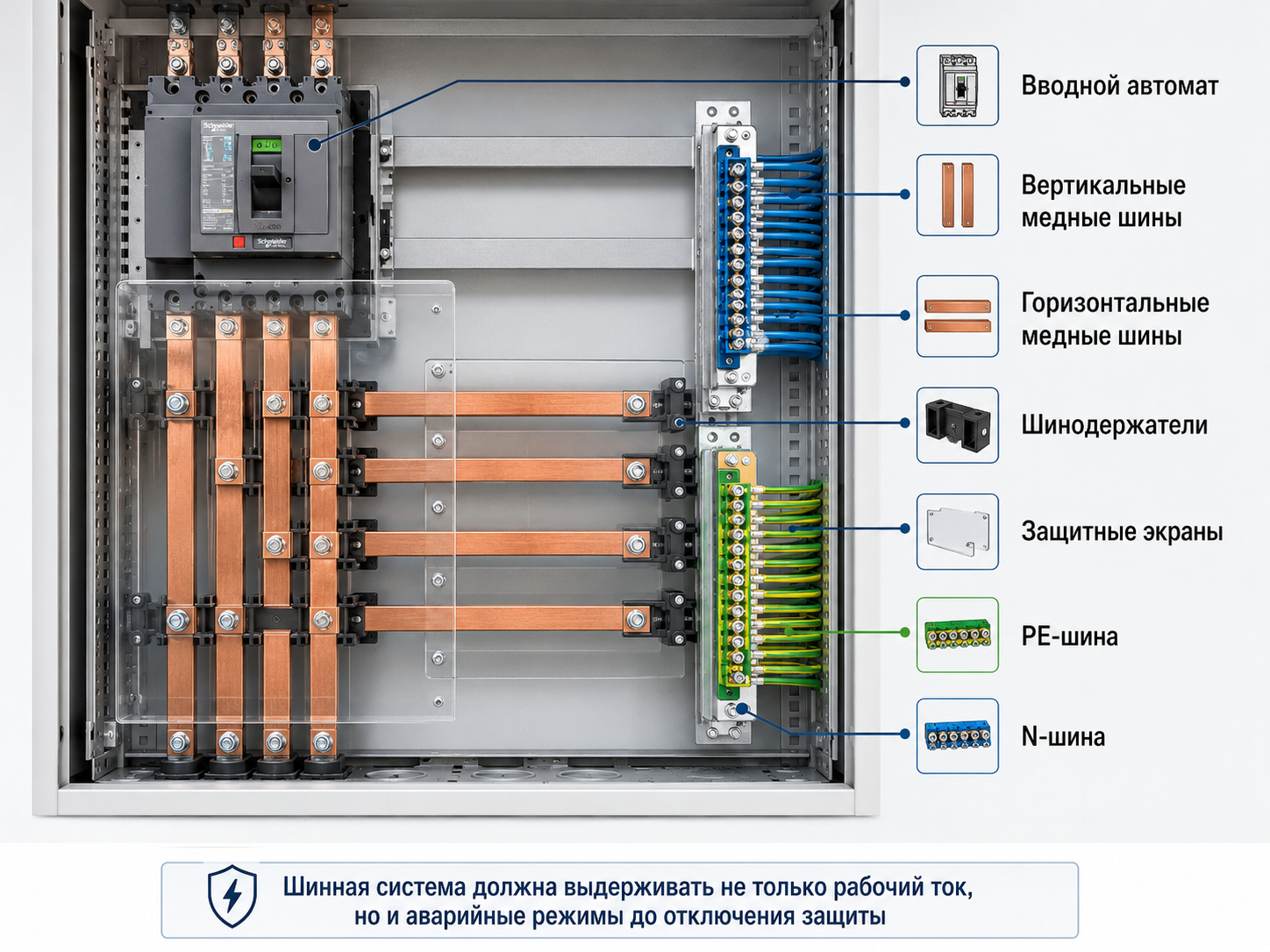

3. Система шин и распределения питания

Шины распределяют электроэнергию внутри НКУ. В мощных шкафах применяют медные или алюминиевые шины, шинные держатели, изоляторы, гибкие связи, распределительные блоки и гребенчатые шины для модульной аппаратуры. Важны сечение, допустимый ток, стойкость к короткому замыканию, расстояния, изоляция, механическая фиксация и тепловой режим.

Отдельное внимание уделяют шинам PE и N. Нейтральный рабочий проводник и защитный проводник должны быть подключены логично, доступно и с понятной маркировкой. В промышленном шкафу фраза «и так понятно, где ноль» обычно заканчивается лишними часами диагностики.

4. Защитные аппараты отходящих линий

Отходящие линии питают отдельные потребители или группы потребителей. Для их защиты применяют автоматические выключатели, предохранители, УЗО, дифференциальные автоматы, мотор-автоматы, тепловые реле, электронные расцепители и другие устройства. Выбор аппарата зависит от характера нагрузки: освещение, розеточная сеть, электродвигатель, частотный преобразователь, обогрев, насос, вентилятор, трансформатор или цепь управления.

Главный принцип простой: защитный аппарат защищает не «вообще всё», а конкретную линию и оборудование. Номинал автомата нельзя назначать по настроению или по принципу «поставим побольше, чтобы не выбивало». Если автомат не отключает перегрузку вовремя, потом отключать может уже пожарная автоматика. А это плохой сценарий.

5. Аппараты управления и коммутации

В шкафах управления и распределительных НКУ часто устанавливают контакторы, пускатели, промежуточные реле, реле времени, реле контроля фаз, устройства плавного пуска, частотные преобразователи, переключатели режимов, кнопки, лампы сигнализации и операторские панели. Они позволяют не просто подать питание, а управлять технологическим процессом: запускать насосы по уровню, переключать вводы, включать вентиляцию по сигналу, управлять освещением по расписанию или команде диспетчера.

6. Измерение и учет

В состав НКУ могут входить счетчики электроэнергии, трансформаторы тока, испытательные коробки, мультиметры, амперметры, вольтметры, анализаторы качества электроэнергии и устройства связи. Для коммерческого учета требования обычно жестче: схема включения, пломбировка, доступ сетевой организации, класс точности и место установки должны быть согласованы заранее.

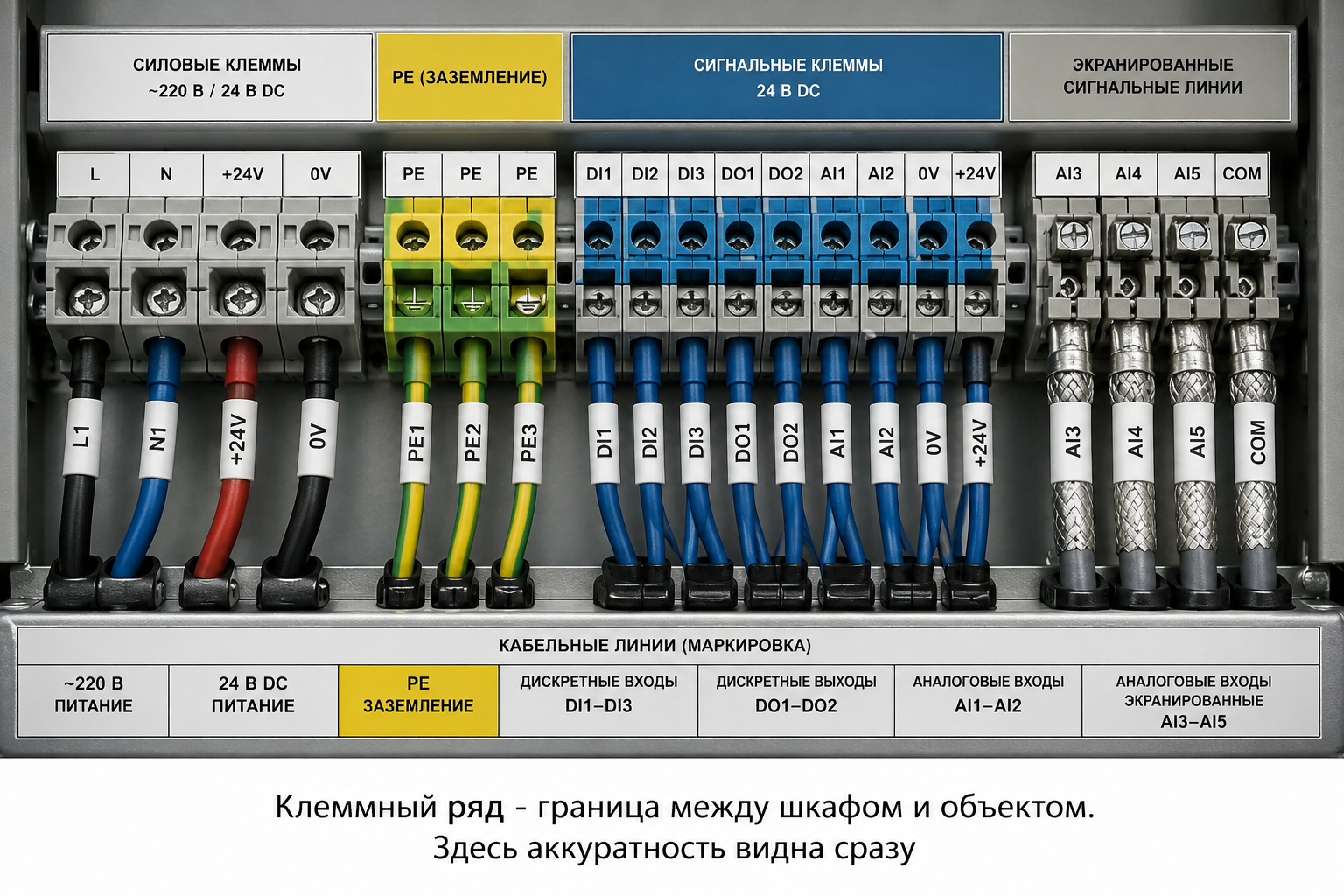

7. Клеммы, проводники и внутренняя коммутация

Клеммный ряд - вроде бы скромная часть шкафа, но именно через него объект соединяется с реальным миром: кабелями, датчиками, исполнительными механизмами, внешними шкафами, системами диспетчеризации. В качественном НКУ клеммы подобраны по току и сечению, проводники промаркированы, наконечники опрессованы, силовые и слаботочные цепи разведены, а запас по месту оставлен не «на бумаге», а фактически.

Для шкафов, связанных с АСУ ТП, клеммный блок особенно важен. Через него передаются сигналы «Пуск», «Стоп», «Авария», «Работа», «Местный/дистанционный режим», аналоговые сигналы 4-20 мА, дискретные входы/выходы и интерфейсные линии. Хороший клеммный блок экономит нервы при ПНР. Плохой - превращает наладку в археологию с мультиметром.

8. Автоматика, связь и диспетчеризация

Если НКУ выполняет функции управления, в нем могут быть ПЛК, модули ввода-вывода, HMI-панель, промышленные коммутаторы, блоки питания 24 В DC, интерфейсные преобразователи, реле безопасности и устройства удаленного мониторинга. Для промышленных объектов это особенно важно: оператор должен видеть состояние оборудования, инженер - диагностику, а производство - стабильную работу без загадочных остановов.

Связь с верхним уровнем может выполняться через Modbus RTU, Modbus TCP, PROFINET, Ethernet/IP, OPC UA или другие протоколы - выбор зависит от оборудования, требований проекта и существующей инфраструктуры.

9. Документация и маркировка

К НКУ должны прилагаться схемы, спецификация, паспорта, протоколы испытаний, инструкция по эксплуатации, перечень аппаратов и маркировка. Документация - это не формальность для папки. Через год после ввода объекта именно она помогает понять, куда ушел кабель, почему стоит такой автомат и что будет, если переключить режим.

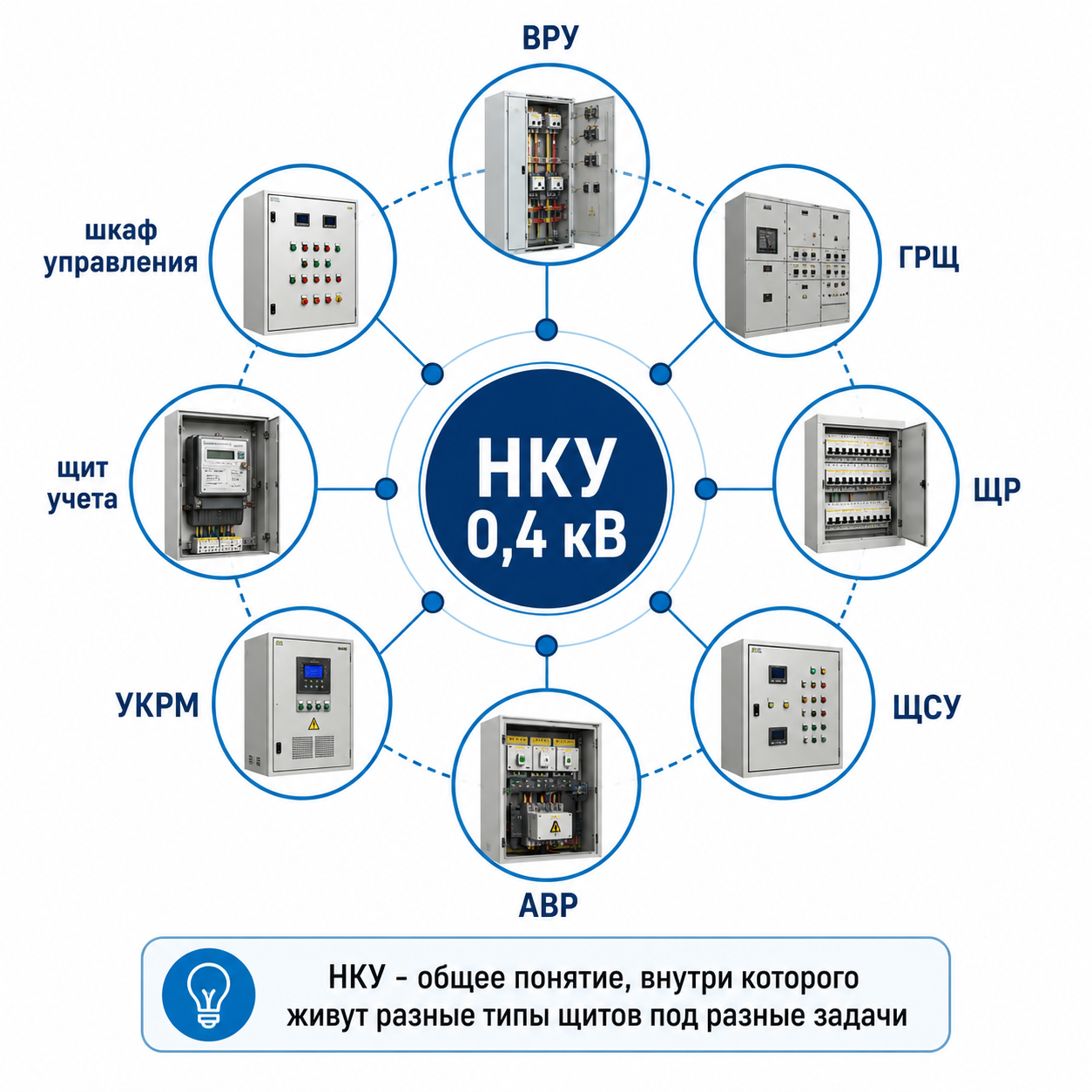

Виды НКУ 0,4 кВ

НКУ - общее название. На практике заказчик чаще говорит конкретнее: нужен ВРУ, ГРЩ, ЩР, ЩСУ, шкаф АВР, шкаф управления насосами, щит учета или шкаф компенсации реактивной мощности. Ниже - краткая карта основных видов.

Где применяются НКУ 0,4 кВ

Низковольтные комплектные устройства применяются почти везде, где электроэнергия должна распределяться не по принципу «как-нибудь», а надежно, управляемо и безопасно.

·       Промышленные предприятия: цеха, производственные линии, станки, компрессорные, вентиляция, насосы, системы обогрева и освещения.

·       Инженерная инфраструктура зданий: ВРУ, ГРЩ, этажные и групповые щиты, щиты освещения, щиты вентиляции, тепловые пункты.

·       Водоснабжение и водоотведение: шкафы управления насосами, КНС, станции повышения давления, очистные сооружения, задвижки и датчики уровня.

·       Сельское хозяйство и переработка: зерносушилки, комбикормовые линии, элеваторы, транспортеры, вентиляция, дозирование, обогрев.

·       Коммерческие объекты: склады, магазины, офисы, производственно-складские комплексы, зарядная инфраструктура, наружное освещение.

·       Энергетика и резервирование: шкафы АВР, распределение от дизель-генераторов, ИБП, технический учет, секционирование нагрузок.

Для каждого объекта НКУ проектируется с учетом режима работы. Например, шкаф управления насосной станцией должен учитывать защиту двигателей, сигналы датчиков уровня или давления, ручной и автоматический режим, аварийную сигнализацию, возможность передачи состояния в диспетчеризацию. А ГРЩ производственного цеха должен обеспечивать распределение мощности, селективность защит, удобство обслуживания и возможность будущего расширения.

Чем НКУ отличается от обычного электрического щита

В бытовой речи любое устройство с автоматами часто называют щитом. Но промышленное НКУ отличается от простого распределительного щитка уровнем требований. Разница примерно как между табуреткой и производственным верстаком: оба стоят на ногах, но задачи и ответственность разные.

Что важно при проектировании и изготовлении НКУ

Качественное НКУ начинается не в цехе, а на этапе технического задания. Сборщик может аккуратно установить автоматы, но если исходные данные неверные, шкаф получится красивым, но не тем. Поэтому до изготовления важно определить несколько ключевых параметров.

Номинальный ток и расчетная нагрузка

Номинальный ток НКУ выбирают по расчетной нагрузке с учетом коэффициентов спроса, режима работы, перспективы расширения и ограничений питающей сети. Для отходящих линий учитывают ток нагрузки, пусковые токи двигателей, характер нагрузки и условия прокладки кабелей.

Ток короткого замыкания и отключающая способность

Автоматический выключатель должен отключить аварийный ток в конкретной точке сети. Если отключающая способность аппарата ниже возможного тока короткого замыкания, это уже не защита, а лотерея с плохими шансами. Для мощных ГРЩ и ВРУ этот вопрос критически важен.

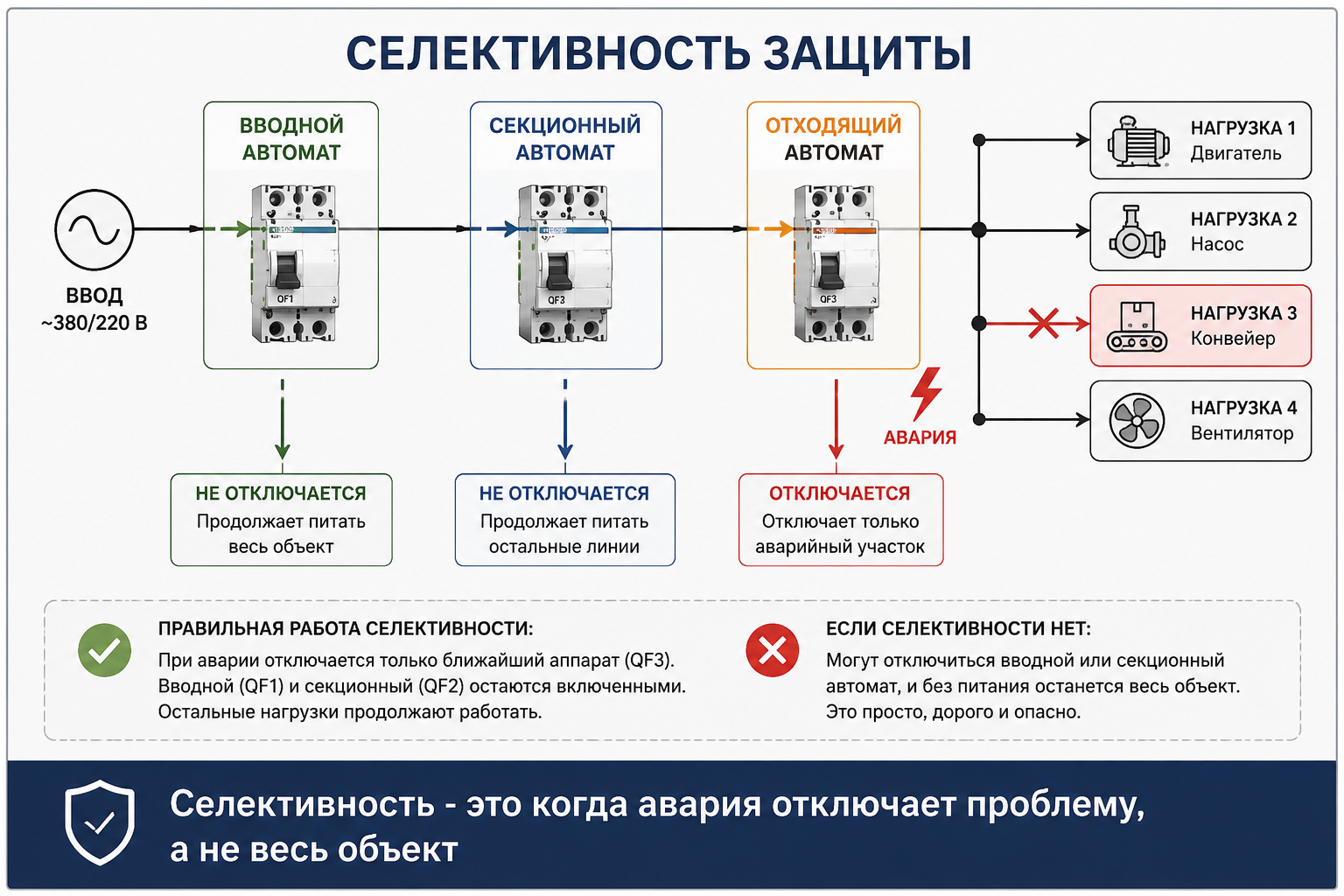

Селективность защит

Селективность нужна, чтобы при аварии отключалась ближайшая к повреждению линия, а не весь объект. Например, короткое замыкание в цепи одного насоса не должно гасить весь цех, если схема позволяет локализовать повреждение. Для этого подбирают номиналы, характеристики, уставки и типы защитных аппаратов.

Степень защиты IP и условия эксплуатации

Для сухого помещения, пыльного производства и улицы нужны разные решения. Степень защиты оболочки подбирают по среде: пыль, влага, брызги, конденсат, перепады температуры, доступ посторонних лиц. Иногда дополнительно нужны обогреватели, термостаты, вентиляция, фильтры, козырьки, нержавеющая сталь или специальное покрытие.

Разделение силовых и цепей управления

В шкафу силовые цепи и цепи управления должны быть разведены так, чтобы обслуживание было безопасным, а помехи не превращали автоматику в источник загадочных аварий. Особенно это важно при наличии частотных преобразователей, аналоговых сигналов, датчиков 4-20 мА, интерфейсов RS-485 и Ethernet.

Запас места и возможность модернизации

НКУ редко живет в идеальном мире, где объект никогда не меняется. Через год может появиться новый насос, линия освещения, вентиляционная установка, счетчик или модуль связи. Разумный запас по месту, клеммам, DIN-рейкам, кабельным вводам и мощности помогает не собирать шкаф заново при первой модернизации.

Маркировка и читаемость схемы

Хорошая маркировка не повышает номинальный ток автомата, но сильно повышает шанс быстро найти неисправность. Аппараты, провода, клеммы, кабели и дверные элементы должны иметь понятные обозначения, совпадающие со схемой. Это особенно важно на объектах, где шкаф обслуживает не тот человек, который его собирал.

Практический блок: примеры применения НКУ

Пример 1. ГРЩ производственного цеха

На вводе установлен автоматический выключатель, далее - секции шин, отходящие линии на технологическое оборудование, освещение, вентиляцию и шкафы управления. В составе щита может быть учет электроэнергии, контроль напряжения, устройства защиты от перенапряжений и возможность подключения системы диспетчеризации. Ключевые задачи: надежное распределение мощности, селективность, безопасность обслуживания и запас на расширение.

Пример 2. Шкаф управления насосной станцией

Такой шкаф сочетает силовую часть и автоматику: аппараты защиты двигателей, контакторы или частотные преобразователи, блок питания 24 В, реле, контроллер или клеммный интерфейс для внешней автоматики, кнопки, переключатели режимов, индикацию, сигналы аварии и работы. В зависимости от проекта шкаф может управлять насосами по давлению, уровню, расписанию или команде от верхнего уровня.

Пример 3. ВРУ административного или складского здания

ВРУ принимает питание от сети, обеспечивает учет, вводную защиту и распределение по группам: освещение, розетки, вентиляция, отопление, слаботочные системы, арендаторы, технологические помещения. Для таких объектов важны доступность обслуживания, пломбировка учета, понятная группировка линий и правильное разделение нагрузок.

Пример 4. Щит АВР для резервного питания

Шкаф АВР контролирует наличие напряжения на основном и резервном вводах, переключает питание при пропадании основного источника и возвращает схему в нормальный режим после восстановления сети. В более сложных системах учитывают приоритеты нагрузок, блокировки, дизель-генератор, задержки переключения, сигнализацию и удаленный мониторинг.

Нюансы монтажа и подключения

Даже качественно собранный шкаф можно испортить плохим монтажом. Поэтому при установке НКУ важно учитывать не только место на стене или полу, но и кабельные трассы, доступ к дверям, радиусы изгиба кабелей, вентиляцию, условия обслуживания и требования безопасности.

·       Оставляйте удобный доступ к вводным и отходящим аппаратам. Шкаф, который нельзя нормально открыть, быстро превращается в проблему для эксплуатации.

·       Планируйте кабельные вводы заранее: сверху, снизу, через цоколь, через сальники или кабельные пластины. Переделка вводов на объекте обычно выглядит хуже, чем проектное решение.

·       Разделяйте силовые кабели, цепи управления, интерфейсы связи и аналоговые сигналы. Особенно аккуратно нужно работать с частотными преобразователями и экранированными кабелями.

·       Проверяйте затяжку контактных соединений с учетом требований производителя аппаратов. Недотянутый контакт греется, перетянутый - тоже может стать источником проблем.

·       Не забывайте про маркировку кабелей и соответствие схеме. На ПНР это экономит часы, а при аварии - иногда и смену.

·       После монтажа выполняйте проверки и испытания: визуальный контроль, проверку цепей, сопротивления изоляции, защитных проводников, работоспособности автоматики и сигнализации.

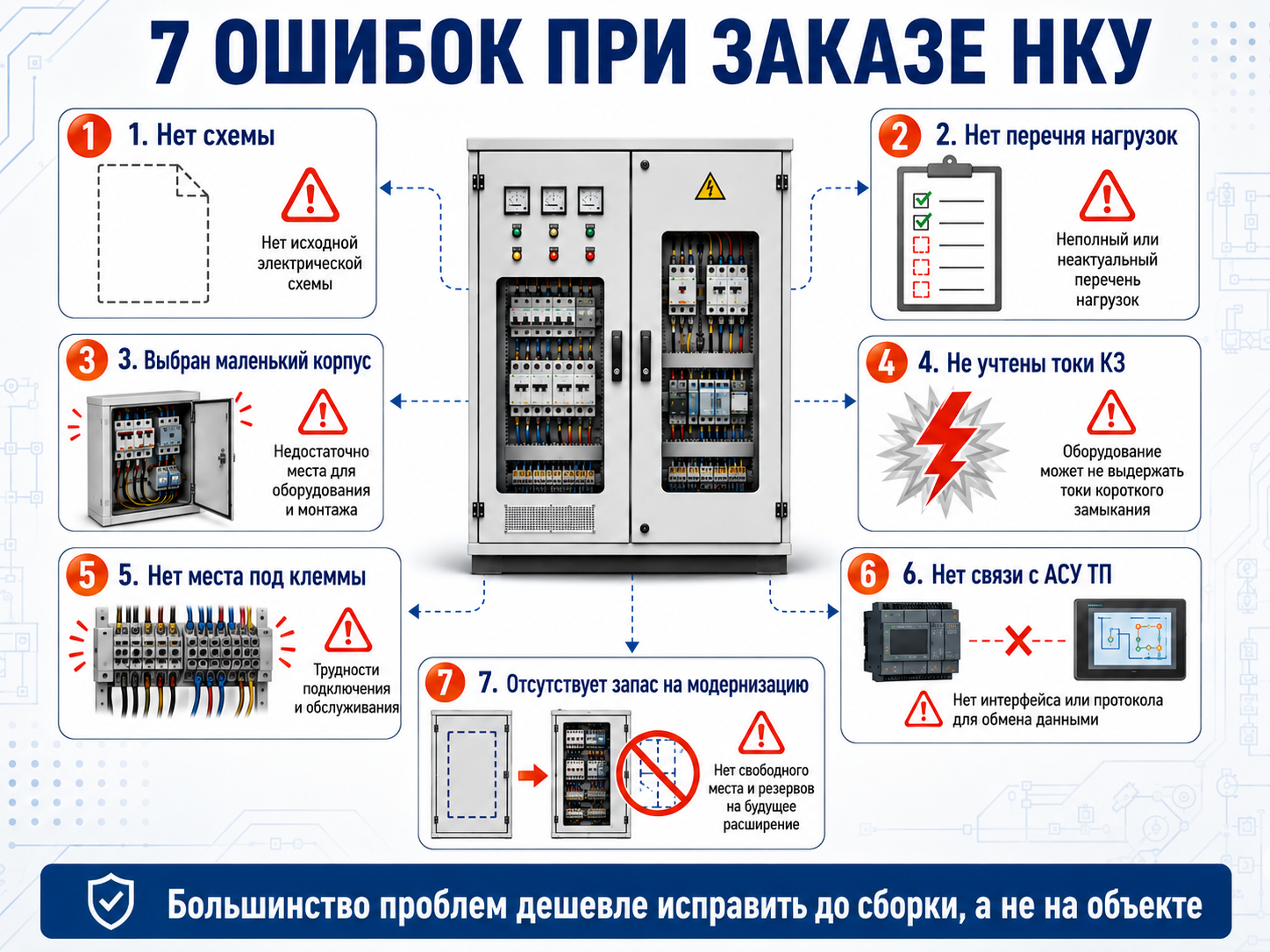

Типичные ошибки при заказе и эксплуатации НКУ

Ошибки в НКУ редко появляются внезапно. Чаще они закладываются еще на этапе запроса, когда заказчик просит «посчитать шкаф примерно такой же, как был», но без схемы, нагрузок и условий эксплуатации. Ниже - распространенные проблемы, которые лучше убрать до изготовления.

Что нужно для расчета стоимости НКУ

Чтобы производитель мог подготовить корректное коммерческое предложение, желательно передать не только фразу «нужен щит 0,4 кВ», а минимальный набор исходных данных. Чем точнее информация на входе, тем меньше сюрпризов в цене, сроках и составе поставки.

·       Назначение НКУ: ВРУ, ГРЩ, ЩР, шкаф управления, АВР, УКРМ, щит учета или комбинированное решение.

·       Однолинейная схема, опросный лист, проект или хотя бы перечень отходящих линий.

·       Напряжение, система заземления, количество вводов, категория надежности электроснабжения.

·       Расчетный ток ввода и мощность объекта или список потребителей с мощностями.

·       Требования к аппаратам: бренд, серия, отключающая способность, наличие мотор-приводов, расцепителей, сигнализации.

·       Условия установки: помещение, улица, пыль, влажность, температура, IP, климатическое исполнение, габаритные ограничения.

·       Требования к учету: коммерческий или технический, трансформаторы тока, испытательная коробка, пломбировка.

·       Требования к автоматике: ручной/автоматический режим, ПЛК, HMI, связь с диспетчеризацией, протоколы, сигналы.

·       Кабельные вводы: сверху/снизу, количество и сечения кабелей, необходимость цоколя, сальников, шинопровода.

·       Необходимость проектирования, монтажа, ПНР, доставки, шеф-монтажа и исполнительной документации.

Хороший запрос на НКУ похож на хороший чертеж: чем он понятнее, тем меньше места для догадок. А догадки в электротехнике - не самый надежный метод проектирования.

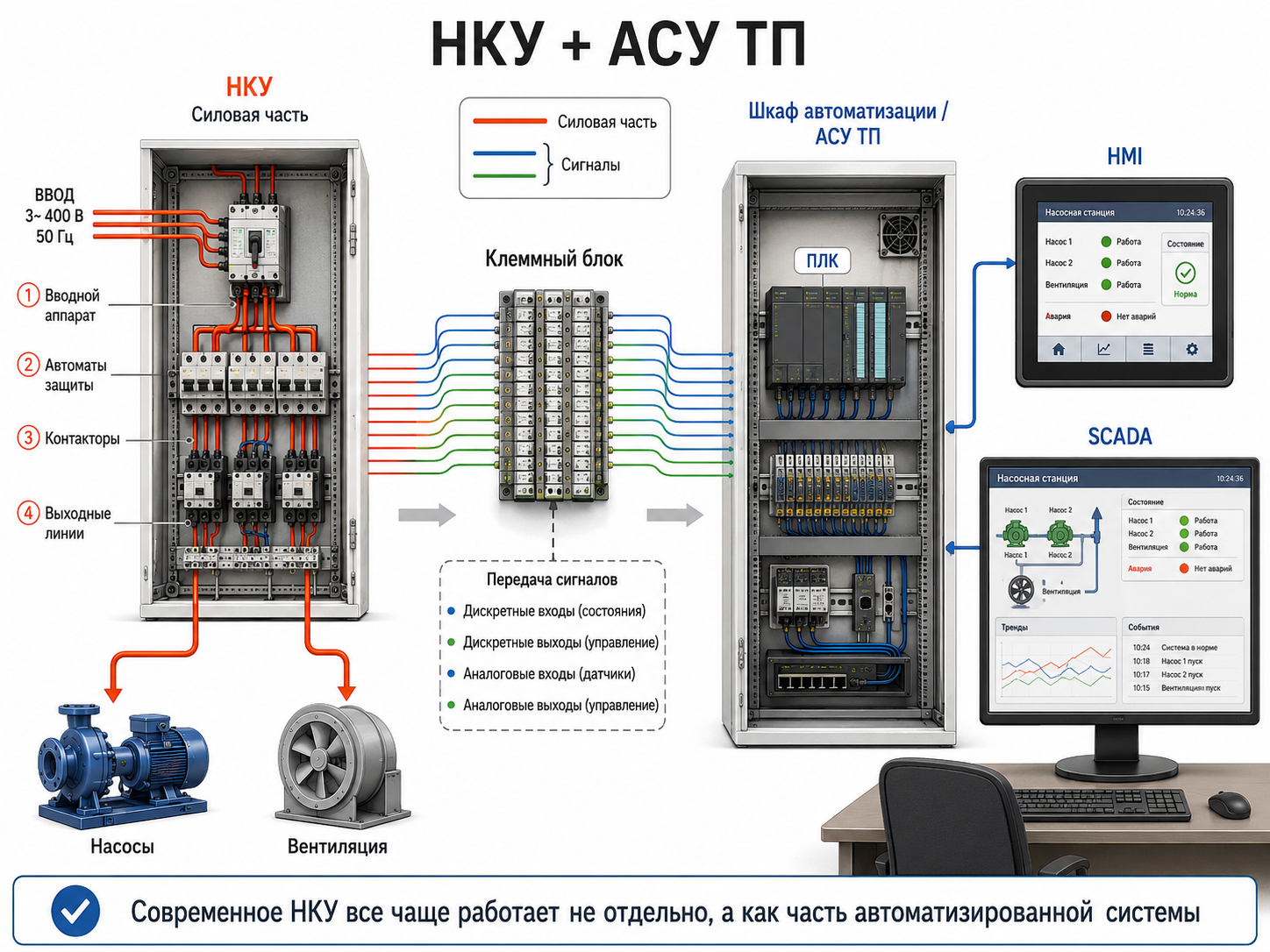

Как связаны НКУ и АСУ ТП

На промышленных объектах НКУ все чаще работает не само по себе, а в составе автоматизированной системы. Силовая часть отвечает за питание и защиту, а автоматика - за логику управления, сигнализацию, диагностику и связь с оператором.

Например, шкаф управления насосами может иметь силовые аппараты, частотные преобразователи и клеммы для подключения двигателей, а рядом - шкаф автоматизации с ПЛК и HMI. Между ними передаются дискретные и аналоговые сигналы: готовность, авария, работа, местный/дистанционный режим, давление, уровень, команда пуска, запрет запуска. В более компактных решениях силовая часть и ПЛК могут находиться в одном шкафу, но с грамотным разделением цепей.

Для заказчика это означает одно: при заказе НКУ нужно заранее понимать, будет ли шкаф работать автономно или должен обмениваться сигналами с АСУ ТП, SCADA, диспетчерским пунктом или оборудованием других производителей.

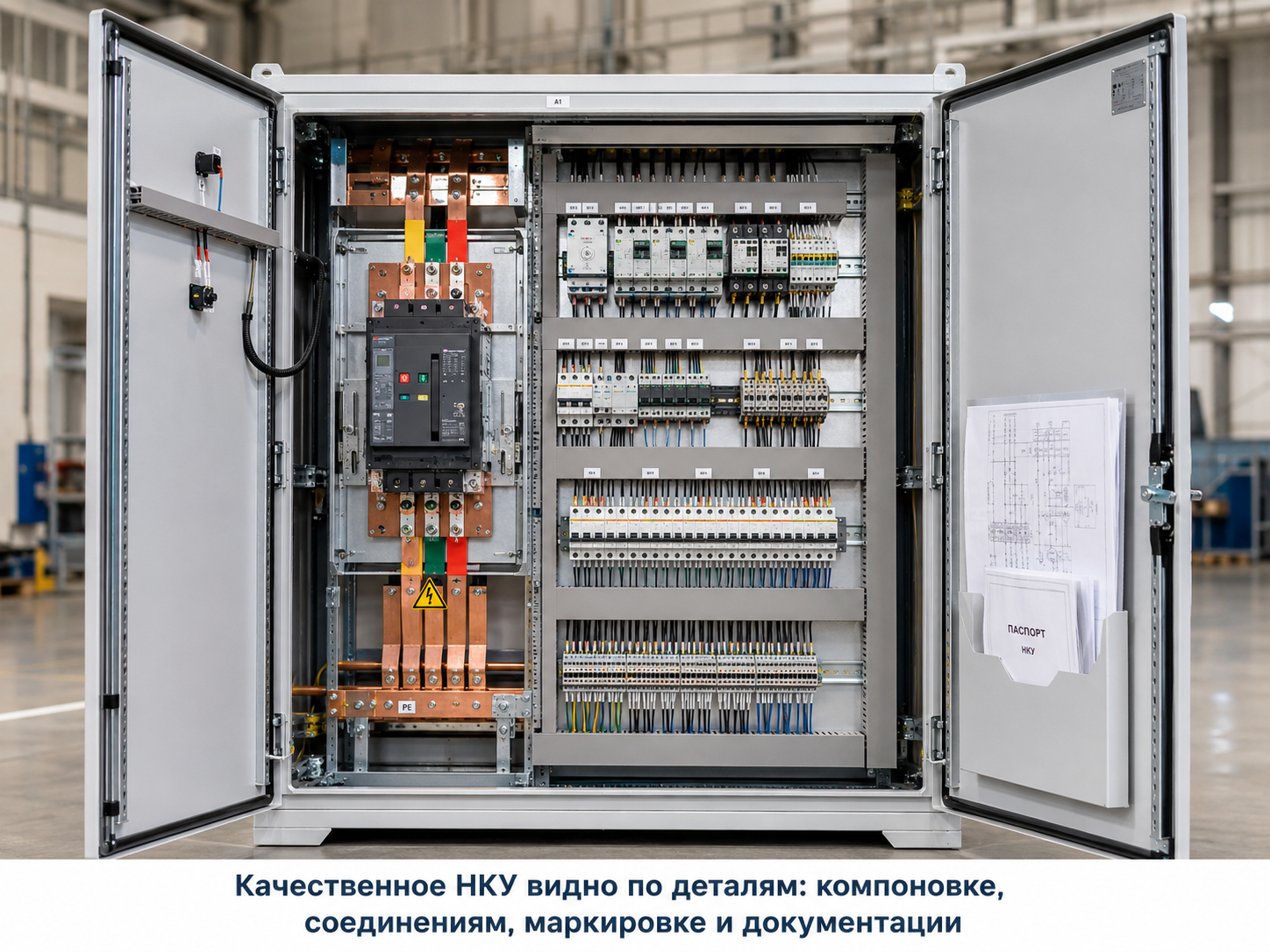

Почему не стоит выбирать НКУ только по цене

Цена НКУ складывается не только из стоимости автомата и корпуса. На итог влияют расчет, бренд и серия аппаратов, токи КЗ, шинная система, габариты, степень защиты, монтажные материалы, клеммы, маркировка, трудоемкость сборки, испытания, документация, доставка и гарантийные обязательства.

Два шкафа с одинаковой надписью «400 А» могут отличаться очень сильно. В одном будет продуманная компоновка, запас по месту, читаемая схема, нормальные шины и аккуратная маркировка. В другом - тесный корпус, перегретые аппараты, хаотичная разводка и сюрпризы при первом же подключении. На фотографии оба могут выглядеть как электрощит. В эксплуатации разница проявится быстро.

Профессиональные советы

·       Не начинайте с выбора корпуса. Начинайте с нагрузки, схемы, условий эксплуатации и требований к обслуживанию.

·       Не экономьте на клеммах, наконечниках и маркировке. Это мелочи только до первой аварии или ПНР.

·       Заранее обсуждайте, нужны ли сигналы в АСУ ТП: «работа», «авария», «готовность», положение переключателей, дистанционный пуск и состояние вводов.

·       Проверяйте возможность расширения. Один-два свободных модуля редко спасают промышленный шкаф, если через год нужно добавить несколько линий.

·       Для двигателей, насосов и вентиляторов учитывайте пусковые режимы, защиту от пропадания фаз, перегрузку, сухой ход, частотное регулирование и требования технологов.

·       Всегда требуйте документацию. Схема, паспорт и маркировка нужны не для красоты, а для эксплуатации.

Как ЭЛТЕКО подходит к изготовлению НКУ 0,4 кВ

Для инженерной компании НКУ - это не разовая сборка «по картинке», а полный цикл работ: анализ исходных данных, подбор решения, расчет, проектирование, комплектация, сборка, маркировка, проверка, доставка, монтаж и пусконаладка. Такой подход особенно важен для объектов, где щит связан с технологией, насосами, вентиляцией, АСУ ТП или ответственным электроснабжением.

Мы можем изготовить НКУ 0,4 кВ под конкретную задачу: ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления насосами, шкаф АВР, щит учета, распределительный щит или комбинированное решение. При необходимости предусматриваем клеммные блоки для связи со шкафами автоматизации, цепи сигнализации, подготовку под диспетчеризацию, HMI, ПЛК, частотные преобразователи и интеграцию с системами АСУ ТП.

Главная цель - чтобы шкаф не просто «включился», а нормально работал на объекте: выдерживал режимы, был понятен электрику, удобен для обслуживания и не становился слабым местом всей системы.

Вывод

НКУ 0,4 кВ - это основа надежного электроснабжения объекта. Через него проходят питание, защита, учет, управление и часто связь с автоматизированными системами. Поэтому к такому шкафу стоит относиться как к инженерному изделию, а не как к набору аппаратов в металлической коробке.

Если вам нужно изготовить ВРУ, ГРЩ, ЩР, ЩСУ, шкаф управления, АВР или другое НКУ 0,4 кВ, подготовьте исходные данные и отправьте их специалистам. Мы поможем разобрать схему, подобрать состав оборудования, учесть условия объекта и подготовить технически корректное решение.

Свяжитесь с ЭЛТЕКО для подбора и расчета НКУ 0,4 кВ - от технического задания и комплектации до сборки, монтажа и ПНР.
