5 распространённых неисправностей электромагнитных пускателей

Практическое руководство для электромонтёров, инженеров, специалистов по обслуживанию НКУ и технических служб предприятий.

Электромагнитный пускатель управляет нагрузкой несложным движением: катушка создаёт магнитное поле, якорь притягивается, силовые контакты замыкаются. Но за привычным щелчком скрывается несколько типичных причин отказов — от подгоревшего контакта до неисправной цепи самоподхвата. Некоторые неисправности проявляются сразу, другие месяцами накапливают нагрев и износ.

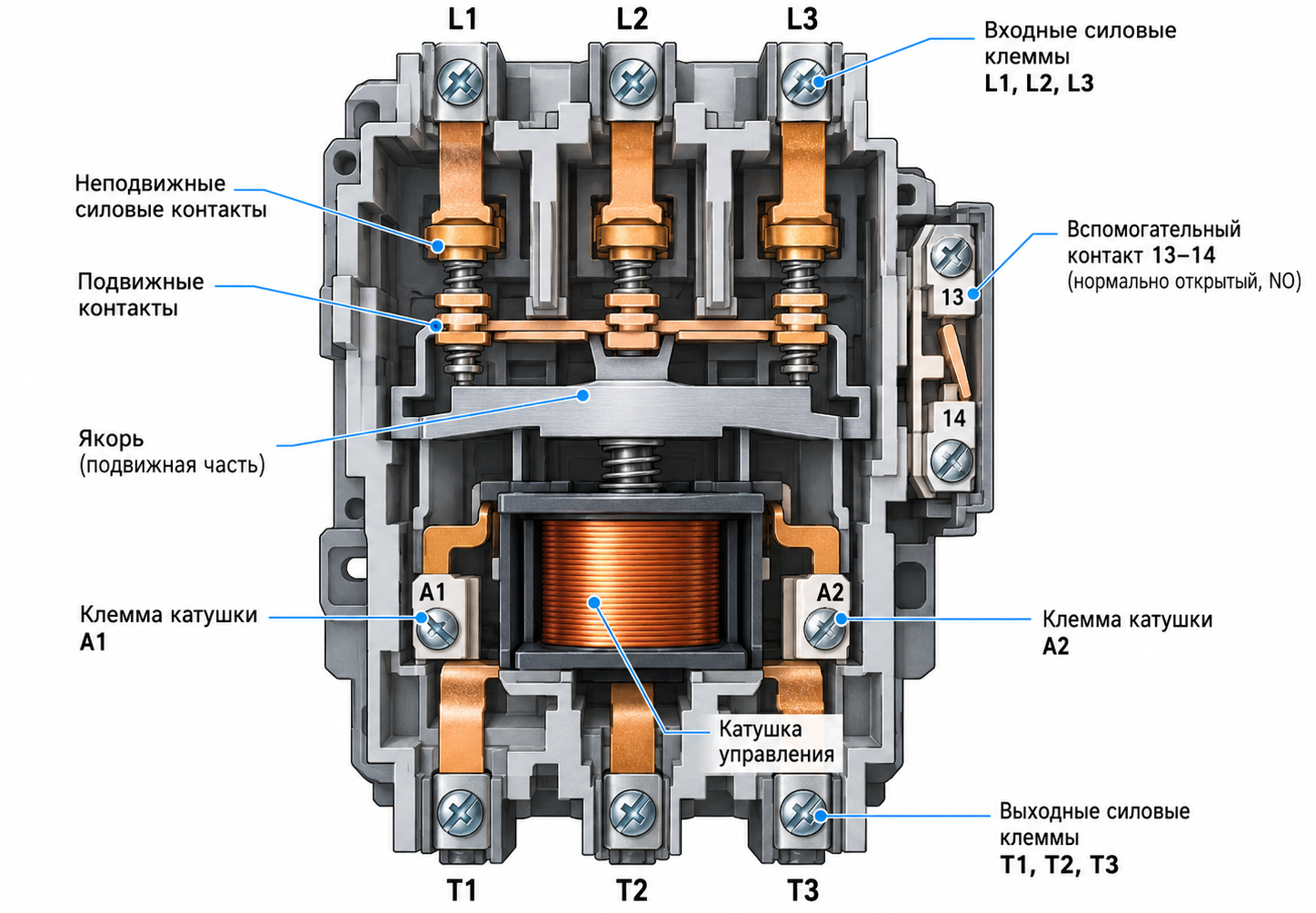

Как устроен электромагнитный пускатель

Основные элементы — электромагнит (катушка, сердечник и подвижный якорь), главные силовые контакты, вспомогательные контакты, возвратный механизм и клеммы. В составе пускателя могут применяться тепловое реле, механическая блокировка и защитные оболочки. Контактор коммутирует рабочий ток, а защита от короткого замыкания обычно обеспечивается согласованным автоматическим выключателем либо предохранителями [1].

При выборе важны не только амперы на лицевой панели: категорию применения (например, AC-3 для типового пуска асинхронного двигателя), напряжение катушки, режим работы и электрический ресурс следует проверять по паспортным данным [1], [2].

Перед началом диагностики: обязательная безопасность

• Остановить оборудование штатным способом и изолировать все источники питания, включая отдельное питание цепей управления и возможный обратный ввод.
• Исключить повторную подачу напряжения: блокировка, предупреждающая маркировка, организационные меры по принятой процедуре предприятия.
• Проверить отсутствие напряжения исправным прибором надлежащей категории на соответствующих точках; проверку прибора выполнять до и после измерения по принятой методике.
• Не разбирать аппарат, не измерять сопротивление и не подтягивать зажимы под напряжением. Измерения на работающем оборудовании допустимы только квалифицированному персоналу по утверждённой безопасной процедуре.
• При следах сильного перегрева, расплавлении корпуса, приваривании контактов или дефектах изоляции — вывести узел из эксплуатации до определения причины и замены повреждённых деталей.

1. Главные контакты замыкаются неодновременно или перегреваются

Как проявляется

Одна фаза включается с задержкой, видны следы обгорания либо изменение цвета клеммы, возникают искрение, нагрев и несимметрия нагрузки.Причина связана с нарушением положения контактного узла и окислением контактных поверхностей.

Причины и порядок действий

1. Проверить на обесточенном аппарате свободный ход подвижной системы, целостность траверсы и пружин; установить, предусмотрена ли производителем регулировка.

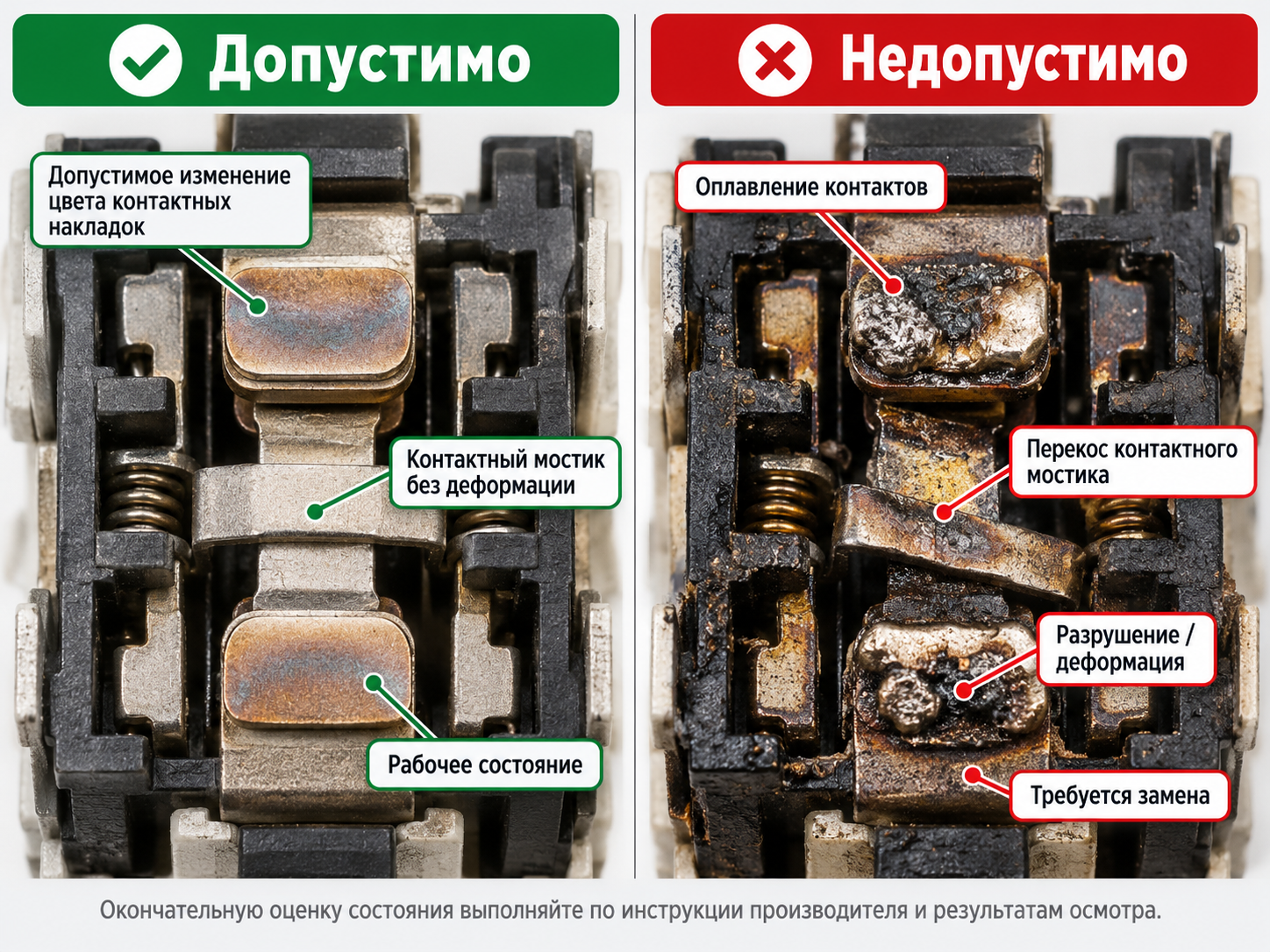

2. Осмотреть контактные поверхности, клеммы и контактные мостики. Следы перегрева зажимов требуют проверки проводников, оконцевания и момента затяжки по инструкции.
3. Оценить электрический износ по критериям конкретной серии: толщине контактного материала, состоянию дугогасительной камеры, допустимым повреждениям.
4. Заменить контактный комплект или контактор при недопустимом износе, деформации, приваривании и отсутствии разрешённой ремонтной операции. После ремонта проверить работу под контролируемой нагрузкой.

Рекомендуется зачищать контакты напильником. Для современных серебросодержащих контактов это часто неправильно: ABB и Schneider Electric прямо предостерегают от опиливания/шлифовки контактных накладок без предусмотренной изготовителем процедуры [2], [3]. Потемнение само по себе не всегда означает необходимость обработки.

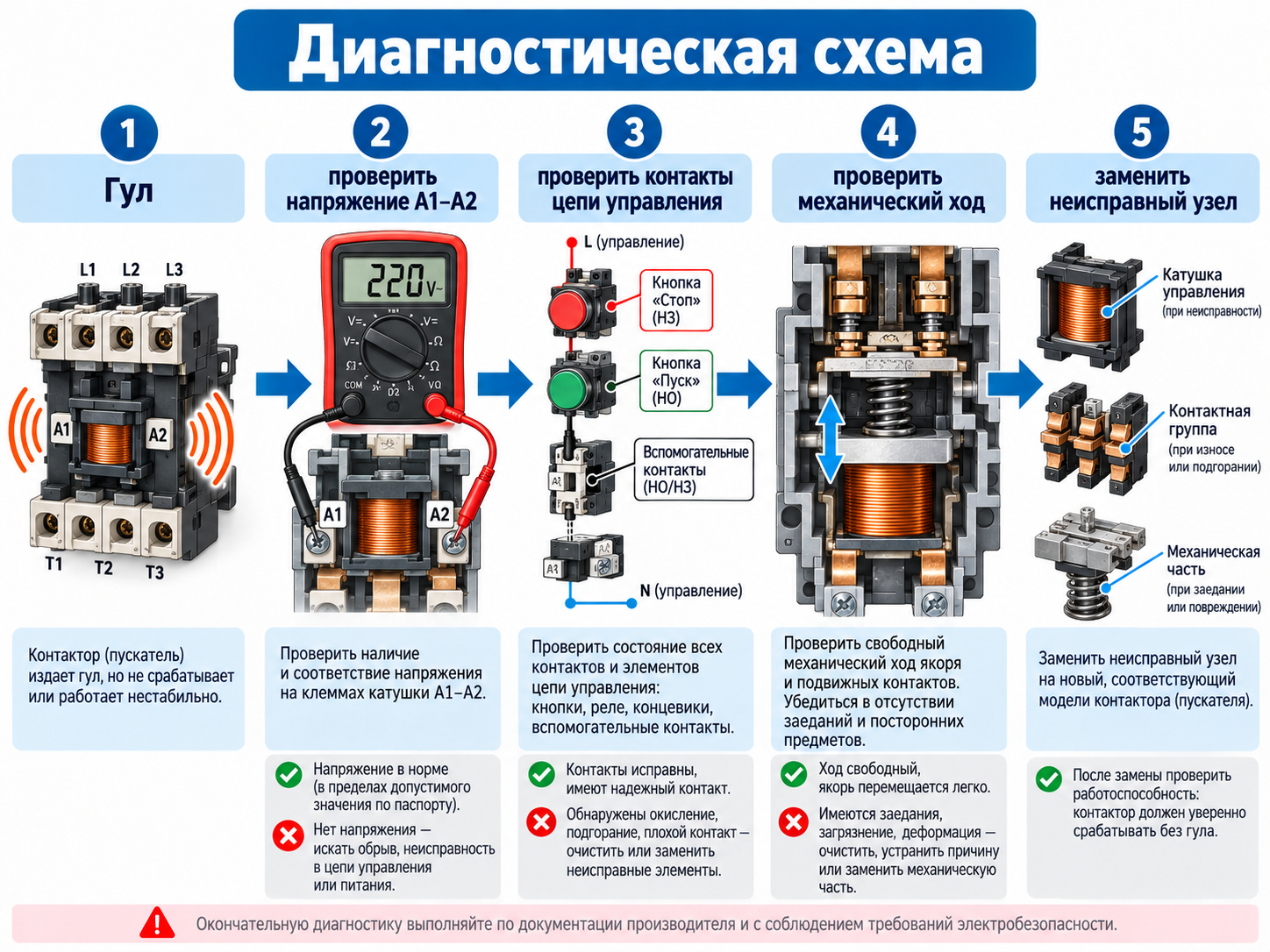

2. Пускатель громко гудит или вибрирует

Лёгкий рабочий звук у некоторых аппаратов с катушкой переменного тока допустим, но сильный гул, дребезг якоря и контактное «дребезжание» — повод отключить оборудование. При неполном притяжении якоря катушка переменного тока может перегреваться.

Что проверить

• Соответствуют ли фактическое напряжение и частота параметрам катушки; нет ли просадки питания в момент пуска двигателя.
• Исправны ли кнопки, промежуточные реле, клеммы и контакты цепи управления: неустойчивое питание вызывает повторные срабатывания [3], [4].
• Нет ли механического препятствия ходу якоря, загрязнения, повреждения пружин или ослабленного крепления узла.
• Для классических магнитных систем переменного тока — целостность короткозамкнутого витка и поверхностей полюсов, если проверка и ремонт предусмотрены изготовителем.

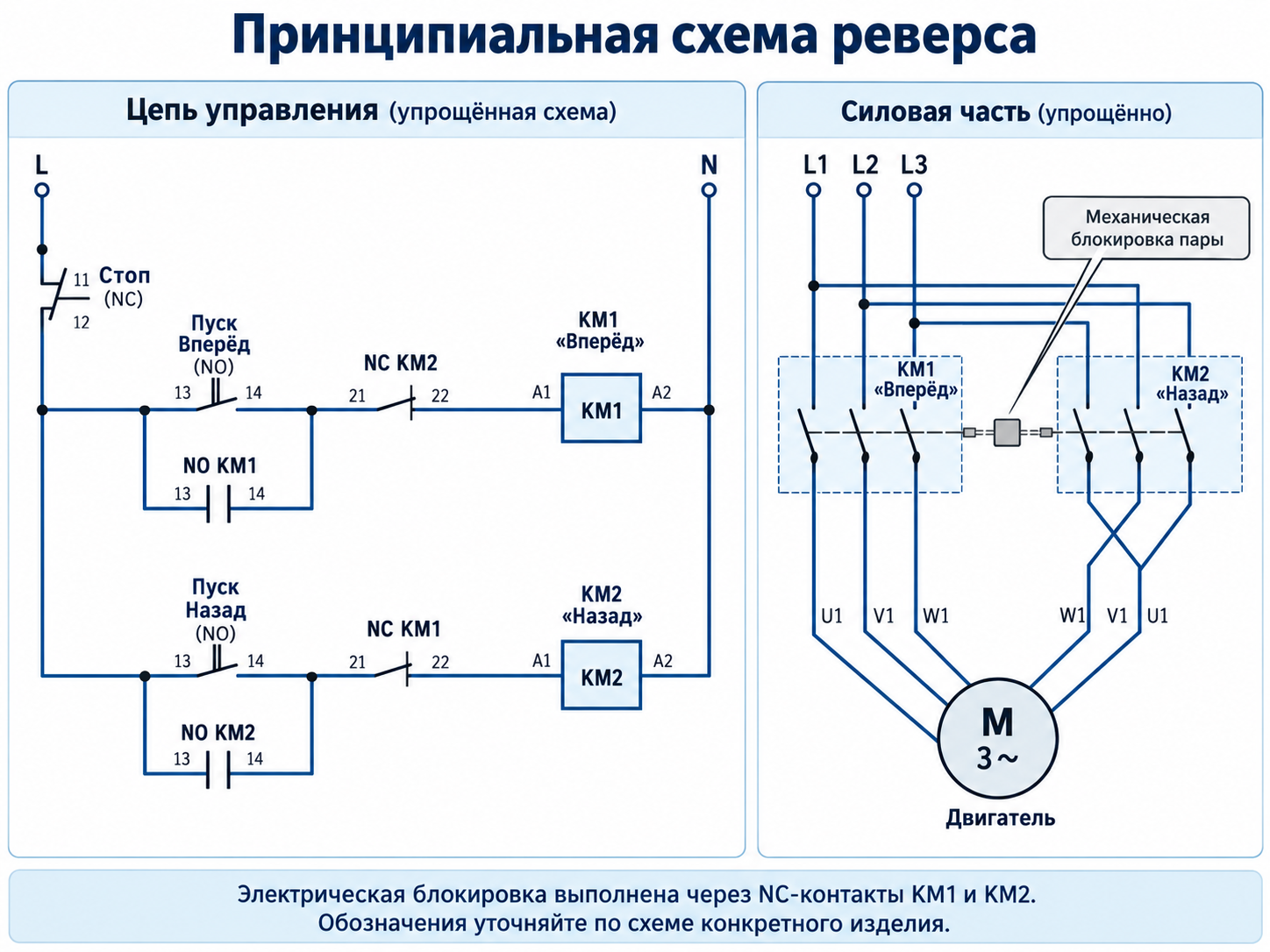

3. Реверсивный пускатель не переключает направление

В реверсивной сборке два контактора меняют чередование фаз двигателя. Отсутствие реверса может быть следствием неисправной электрической или механической блокировки, отсутствия управляющего сигнала, залипания контактов либо неправильной последовательности команд.

1. Убедиться, что вращение двигателя прекращено и алгоритм допускает переключение направления.
2. По принципиальной схеме проверить цепи управления «Вперёд» и «Назад», контакты электрической взаимной блокировки и элементы управления.
3. На обесточенной сборке проверить состояние механической блокировки и свободный ход обоих контакторов.
4. Заменить неисправную блокировку или аппарат совместимыми изделиями; при наладке проверить, что оба контактора физически и электрически не могут включиться одновременно.

4. Якорь не отпадает после снятия команды

Это один из наиболее опасных симптомов: нагрузка может продолжать работать, хотя оператор нажал «Стоп». Пример: прилипания якоря из-за нарушения конструкции магнитного зазора. На деле дополнительно проверяют приваривание силовых контактов, остаточную подачу напряжения на катушку, неисправную кнопку, заклинивание механизма и возвратную пружину.

Проверка причины

1. Немедленно обеспечить безопасное отключение нагрузки независимым отключающим устройством, если штатная команда не работает.
2. После снятия напряжения проверить схему управления на ошибочные перемычки, дефект кнопки «Пуск» и некорректный сигнал ПЛК/реле.
3. Проверить, действительно ли отсутствует напряжение на катушке после команды остановки.
4. Осмотреть контакты и механизм на приваривание, заедание или повреждение возвратного узла. Заменить повреждённые компоненты по инструкции производителя.

Немагнитная прокладка присутствует не во всех современных конструкциях: запрещено изменять её толщину или самостоятельно добавлять прокладки без документации. Приваренные силовые контакты обычно требуют замены контактного комплекта или контактора, а не простого разъединения и повторного ввода в работу [3].

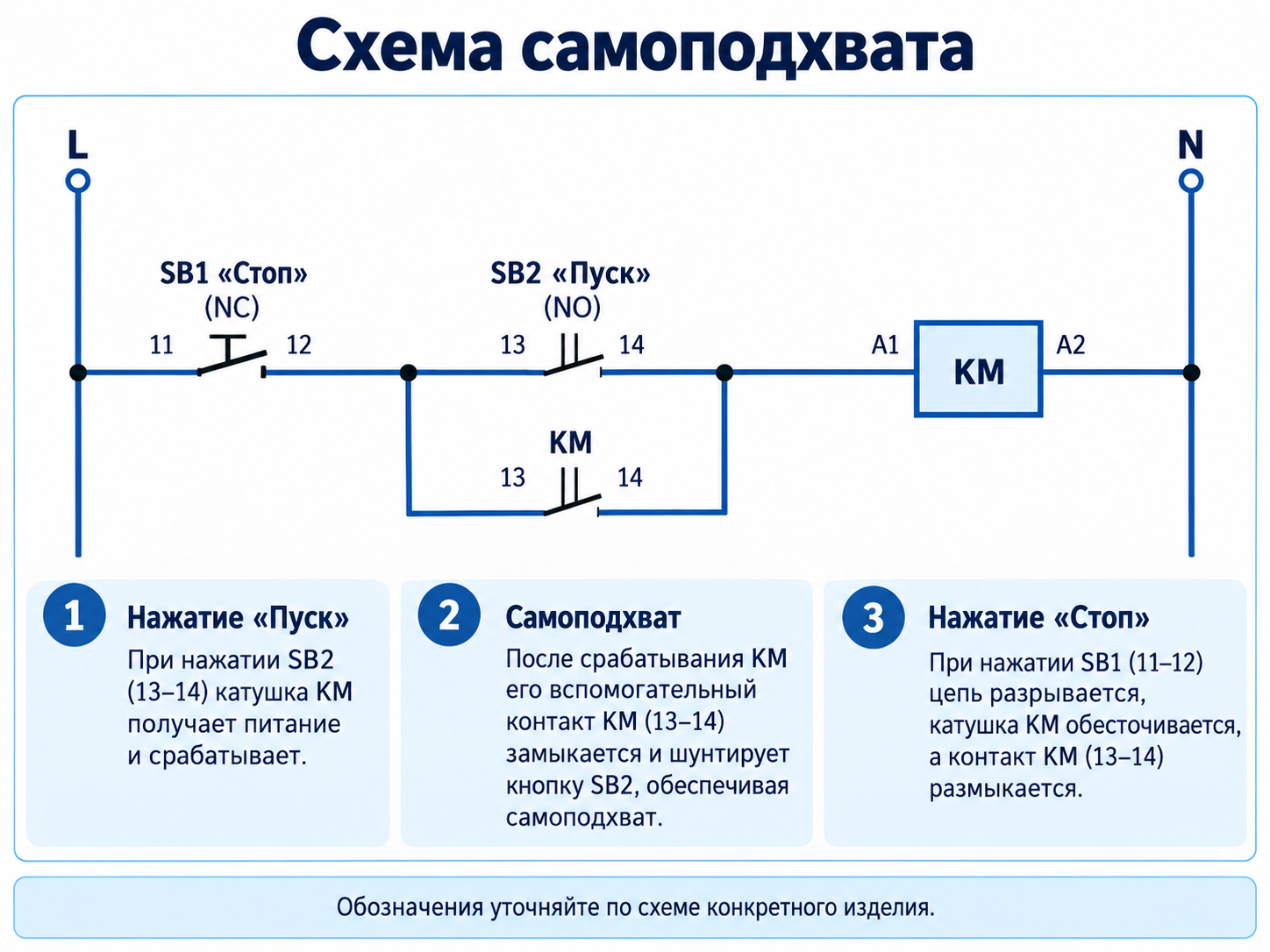

5. Пускатель включается, но не остаётся включённым после отпускания кнопки

Типичный случай: удерживаем кнопку «Пуск» — двигатель работает, отпускаем — контактор отключается. Наиболее вероятен дефект цепи самоподхвата (самоблокировки): вспомогательный нормально-открытый контакт не замыкается, нет непрерывности проводки или неверно подключены элементы.

• Сверить фактическую схему с проектом: вспомогательный NO-контакт KM включается параллельно кнопке «Пуск», а «Стоп» разрывает цепь катушки.
• На обесточенной цепи проверить правильность маркировки, целостность проводов, клемм и вспомогательного блока.
• Убедиться в исправности контакта 13–14 (если именно он предусмотрен схемой) и его механического привода.
• При неисправности заменить блок дополнительных контактов или аппарат; выполнить контрольные пуски и остановы по регламенту.

Быстрая таблица диагностики

Типичные ошибки при эксплуатации и ремонте

• Ставят катушку на другое напряжение без проверки всей схемы управления.
• Меняют контактор после перегрева, но не устраняют просадку напряжения, перегрузку двигателя либо плохое соединение.
• Шлифуют современные контактные накладки, снимая рабочий материал и сокращая ресурс.
• Блокируют защиту или перемыкают контакты, чтобы временно запустить неисправную установку.
• В реверсивной схеме проверяют только одну блокировку, игнорируя вторую.
• При поиске неисправности не сверяют клеммы с актуальной исполнительной схемой НКУ.

Профилактика: что включить в план обслуживания

Регулярность проверок определяет эксплуатационная документация и оценка условий объекта: число коммутаций, категория нагрузки, температура, запылённость, влажность и требования технологического процесса. Универсальный интервал «раз в три месяца» для всех серий не существует.

• Визуально оценивать перегрев, изменение цвета изоляции, загрязнение и механические повреждения.
• Проверять качество электрических соединений и момент затяжки по требованиям изготовителя при обесточенном оборудовании.
• Периодически проверять алгоритм пуска, останова, реверса и действия защит.
• Учитывать число операций и фактическую категорию применения при решении о замене.
• Фиксировать неисправности в журнале ТО; после замены сопоставлять артикул, номиналы, напряжение катушки, вспомогательные контакты и совместимость с защитой.

Источники

Работа контактора основана на электромагнитном притяжении якоря и механической коммутации цепей. Состояние силовых контактов зависит от токовой нагрузки, электрической дуги и числа коммутаций. Для оценки характеристик электромеханических контакторов и пускателей применяется IEC 60947-4-1:2023; национальные требования и действующая редакция применимого стандарта уточняются для конкретного объекта.

[1] IEC. IEC 60947-4-1:2023. Low-voltage switchgear and controlgear — Electromechanical contactors and motor-starters. https://webstore.iec.ch/en/publication/74487

[2] ABB. Guidelines for Contactor Inspection and Maintenance, ABB A/AF and EH/EK series. https://library.e.abb.com/public/ce3c940940e90386c1257d78002d8a93/1SFC101044M0201.pdf

[3] Schneider Electric. Motor Control Center — Troubleshooting (service documentation). https://www.productinfo.schneider-electric.com/mcc_literature/viewer?docidentity=Section11-Troubleshooting-E16FD391&extension=xml&lang=en&manualidentity=DocumentTypeProductCategoryRangeNam-DDC921B2

[4] Schneider Electric. Chattering Causes For a Contactor/Starter (FAQ FA120094). https://www.se.com/us/en/faqs/FA120094/

Вывод

Большинство неисправностей пускателя удобно искать по симптомам: контактная группа, магнитная система, реверсивная блокировка, отключение и самоподхват. Но правильный ремонт начинается не с напильника, а с безопасного отключения, проверки схемы и документации производителя. Если аппарат неремонтопригоден или повреждён критический узел, своевременная замена обычно надёжнее сомнительной «реставрации».
